CK4-D116C - Commutateur KVM StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de rangement 4 baies
Marque	StarTech.com
Modèle	CK4-D116C
Dimensions (L x l x h)	44 x 32 x 10 cm
Poids	2,5 kg
Alimentation	Adaptateur secteur 12V / 2A
Matériau	Acier et plastique
Capacité	4 disques durs 3,5 pouces
Interface	USB 3.0 Type B
Fonctions principales	Stockage externe, sauvegarde, accès rapide
Configuration prise en charge	JBOD, RAID 0/1/5/10
Systèmes d'exploitation compatibles	Windows, macOS, Linux
Refroidissement	Ventilateur 80 mm intégré
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Ventilation adéquate requise ; ne pas obstruer les grilles
Pièces détachées et réparabilité	Disponibles sur le site du fabricant ; alimentation et ventilateur remplaçables
Garantie	2 ans
Informations générales	Conçu pour un usage professionnel et domestique

FOIRE AUX QUESTIONS - CK4-D116C StarTech.com

Le boîtier CK4-D116C est-il compatible avec mon ordinateur ?

Oui, il est compatible avec Windows, macOS et Linux via l'interface USB 3.0. Aucun pilote supplémentaire n'est nécessaire.

Quels types de disques durs puis-je utiliser ?

Vous pouvez utiliser des disques durs SATA de 3,5 pouces, jusqu'à 10 To par baie.

Comment configurer le mode RAID ?

Utilisez les commutateurs à l'arrière du boîtier pour sélectionner le mode souhaité (JBOD, RAID 0, 1, 5 ou 10). Référez-vous au manuel pour les détails.

Le ventilateur est-il bruyant ?

Le ventilateur de 80 mm est conçu pour être silencieux tout en assurant un refroidissement efficace. Le niveau sonore est d'environ 25 dB.

Puis-je remplacer l'alimentation moi-même ?

Oui, l'alimentation externe est remplaçable. Commandez une pièce de rechange compatible sur le site de StarTech.com.

Comment nettoyer le boîtier ?

Débranchez le boîtier et utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides.

Quelle est la puissance consommée ?

La consommation maximale est d'environ 24 W (12V/2A). En veille, elle tombe à moins de 5 W.

Le boîtier supporte-t-il le branchement à chaud ?

Oui, le boîtier prend en charge le branchement à chaud des disques durs, mais il est recommandé de retirer les disques en toute sécurité via le système d'exploitation.

Où trouver le numéro de série ?

Le numéro de série se trouve sur l'étiquette située au dos du boîtier.

Que faire en cas de surchauffe ?

Vérifiez que le ventilateur fonctionne et que les grilles d'aération ne sont pas obstruées. Réduisez la charge si nécessaire. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI CK4-D116C StarTech.com

TECHNICAL SPECIFICATIONS WHAT'S IN THE BOX

VIDEO
Format	DVI-I Dual Link, DVI 1.0, DVI-D, XVGA
Max. Pixel Clock 248 MHz
Input Interface (16) DVI	23-pin
Output Interface (1) DVI	23-pin
Resolution Up to 4K (3840x2160@30Hz)
DDC 5 volts p-p (TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft.
Output Cable Length Up to 20 ft.
Data Rate 1.65 Gbps
USB
Input Interface (32) USB	Type B
Output Interface	(2) USB 1.1 Type A for KM Devices
Emulation	USB 1.1 and USB 2.0 Compatible
CAC Configurable USB 2.0 Port
AUDIO
Audio Input (16) 3.5mm	stereo audio
Audio Output	(1) 3.5mm stereo audio
CONTROL
Front Panel	Front panel SELECT buttons
OTHER
Power	External 100-240 VAC/ 12VD-C3A @ 36W
Dimensions	17.0" W x 2.7" H x 8.69" D
Weight	6.9 lbs
Approvals	NIAP PP 4.0, UL, CE, ROHS Compliant
Operating Temp.	+32 to +104°F (0 to +40°C)
Storage Temp.	-4 to 140°F (-20 to +60°C)
Humidity	Up to 80% (no condensation)

VIDEO	QTY	DESCRIPTION
CK4-D116C	1	Secure 16-Port, SH DVI KVM Switch with CAC
12VDC3A	1	12V DC, 3A power adapter with center-pin positive polarity.
	1	Quick Start Guide

NOTICE

The information contained in this document is subject to change without notice. StarTech.com makes no warranty of any kind with regard to this material, including but not limited to, implied warranties of merchantability and fitness for particular purpose. StarTech.com will not be liable for errors contained herein or for incidental or consequential damages in connection with the furnishing, performance or use of this material. No part of this document may be photocopied, reproduced, or translated into another language without prior written consent from StarTech.com, Ltd.

StarTech.com

Hard-to-find made easy

QUICK START GUIDE

CK4-D116C

Secure 16-Port KVM Switch, NIAP, DVI, CAC, Made in the USA

EDID LEARN HARDWARE INSTALLATION

The KVM is designed to learn the connected monitor's EDID upon power up. In the event of connecting a new monitor to the KVM, a power recycle is required.

The KVM will indicate to the user the EDID learn process by flashing the front panel's LEDs. Port one green and push button blue LEDs will both begin to flash for about 10 seconds. When the LEDs stop flashing, the EDID learn process is done.

If the KVM has more than one video board (such as dual-head and quad-head models), then the unit will continue to learn the EDIDs of the connected monitors and indicate the progress of the process by flashing the next port selection green and push button blue LEDs respectively.

The monitor must be connected to the video output connector located in the console space at the back of the KVM during the EDID learn process.

If the read EDID from the connected monitor is identical to the current stored EDID in the KVM then the EDID learn function will be skipped.

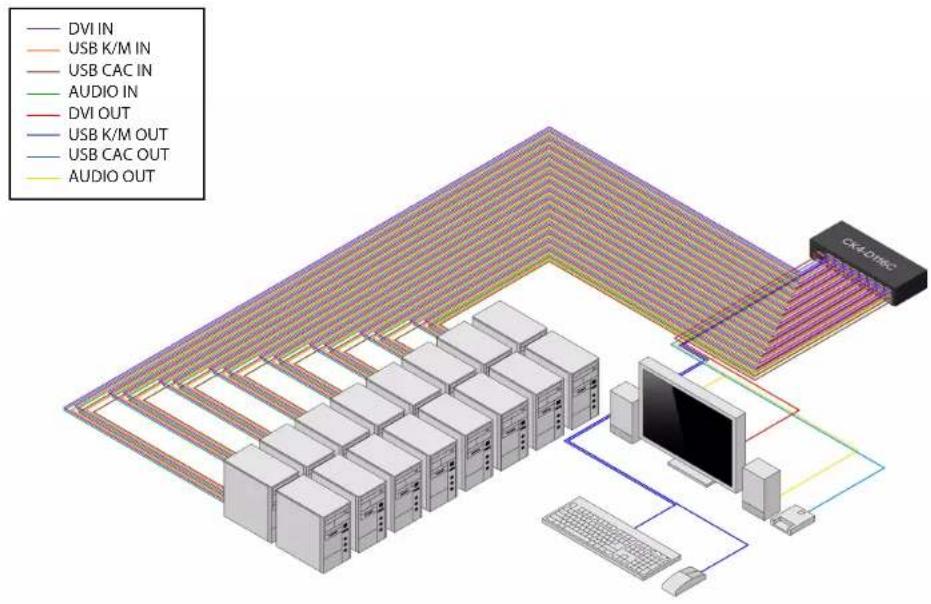

1. Ensure that power is turned off or disconnected from the unit and the computer.
2. Use a DVI cable to connect the DVI output port from the computer to the corresponding DVI-I IN port of the unit.
3. Use a USB cable (Type-A to Type-B) to connect a USB port on the computer to the respective USB ports of the unit.
4. Optionally, for CAC models, connect a CAC (Common Access Card, Smart Card Reader) to the CAC port in the user console interface.
5. Optionally, connect a stereo audio cable (3.5 mm to 3.5 mm) to connect the audio output of the computer(s) to the audio in ports of the unit.
6. Connect a monitor to the DVI-I OUT console port of the unit using a DVI cable.
7. Connect a USB keyboard and mouse in the two USB console ports.
8. Optionally, connect stereo speakers to the audio out port of the unit
9. Finally, power on the KVM by connecting a 12VDC power supply to the power connector, and then turn on the computer.

Note: The computer connected to port 1 will always be selected by default after power up.

Note: You can connect 16 computer to the 16 port KVM.
