TPE-S160, TPE-S44, TPE-S80 - Switch PoE (Power over Ethernet) TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE (Power over Ethernet) 10/100 Mbps
Modèles	TPE-S44 (4 ports), TPE-S80 (8 ports), TPE-S160 (16 ports)
Ports Ethernet	4 ports RJ-45 10/100 Mbps (TPE-S44), 8 ports (TPE-S80), 16 ports (TPE-S160)
Ports PoE	Tous les ports prennent en charge PoE IEEE 802.3af
Alimentation	Interne, 100-240 V AC, 50-60 Hz
Consommation électrique	Environ 60 W (TPE-S44), 120 W (TPE-S80), 250 W (TPE-S160)
Dimensions (L x P x H)	TPE-S44 : 200 x 120 x 35 mm ; TPE-S80 : 280 x 150 x 44 mm ; TPE-S160 : 440 x 190 x 44 mm
Poids	TPE-S44 : 0,8 kg ; TPE-S80 : 1,5 kg ; TPE-S160 : 3,8 kg
Normes réseau	IEEE 802.3, 802.3u, 802.3x, 802.3af
Fonctions principales	Alimentation PoE intégrée, détection automatique des périphériques, commutation store-and-forward, contrôle de flux
Montage	Sur bureau (pieds caoutchouc) ou en rack 19 pouces (supports fournis)
Voyants	Power (jaune), PoE (jaune), Link/ACT (vert) par port
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité. Assurer une ventilation adéquate. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support TRENDnet pour toute réparation.
Informations générales	Garantie limitée TRENDnet. Logiciel libre inclus sous licence GPL/LGPL. Conforme à la directive européenne EMC 2004/108/EC.

FOIRE AUX QUESTIONS - TPE-S160, TPE-S44, TPE-S80 TRENDNET

Comment installer le switch TRENDnet TPE-S160 ?

Branchez le cordon d'alimentation à l'arrière du switch et à une prise secteur. Mettez l'interrupteur d'alimentation en position marche. Connectez votre ordinateur via un câble RJ-45 sur un port Ethernet disponible. Les voyants Power, PoE et Link/ACT doivent s'allumer.

Le switch peut-il être monté en rack ?

Oui, le switch est livré avec des supports de montage pour rack EIA standard 19 pouces. Fixez les supports de chaque côté du switch avec les vis fournies, puis installez-le dans le rack en alignant les supports sur les trous.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur d'alimentation est en position marche. Si le problème persiste, contactez le support technique TRENDnet.

Quels périphériques PoE sont compatibles avec ce switch ?

Le switch prend en charge les périphériques conformes à la norme IEEE 802.3af. Par exemple, des caméras IP, points d'accès sans fil, téléphones VoIP. Les périphériques non conformes peuvent nécessiter un injecteur PoE.

Puis-je utiliser un adaptateur secteur non fourni ?

Non, utilisez uniquement le cordon d'alimentation fourni avec le switch. L'utilisation d'un adaptateur non certifié pourrait endommager l'appareil et annuler la garantie.

Comment réinitialiser le switch aux paramètres d'usine ?

Ce switch ne dispose pas de bouton de réinitialisation. Il fonctionne en mode non administrable. Pour revenir aux paramètres par défaut, débranchez l'alimentation pendant 10 secondes puis rebranchez.

Le switch supporte-t-il le VLAN ou d'autres fonctions avancées ?

Non, il s'agit d'un commutateur non administrable (unmanaged). Il ne supporte pas le VLAN, la QoS ou la gestion SNMP. Il est conçu pour une utilisation plug-and-play.

Quelle est la tension de sortie PoE ?

Le switch fournit une tension PoE standard de 48 V DC conformément à la norme IEEE 802.3af. La puissance maximale par port est de 15,4 W.

Comment connecter un périphérique non PoE ?

Utilisez un injecteur/splitter PoE comme le TRENDnet TPE-112GS (non fourni). Branchez le câble Ethernet du switch sur l'entrée PoE de l'injecteur, puis le périphérique sur la sortie DATA. Réglez le voltage selon les besoins (5V, 7,5V, 9V ou 12V).

Où télécharger la notice ou le micrologiciel ?

La notice est disponible gratuitement sur notice-facile.com. Pour les mises à jour et codes sources GPL, visitez le site de TRENDnet : trendnet.com/downloads/list_gpl.asp.

MODE D'EMPLOI TPE-S160, TPE-S44, TPE-S80 TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Voyants 2 3. Installation du matériel 3

Contenu de l'emballage

TPE-S160 - Guide d'installation rapide en plusieurs langues Cordon d'alimentation Kit de montage - Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé Cable réseau RJ-45
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3.8kg
• La prise secteur doit être située à un maximum de 1,82 mètres de l'appareil.
• Vérifiez la présence d'une source de ventilation adéquate autour du commutateur pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le commutateur.
• Périphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourni)

Remarque:

Le TPE-S160 ne supporte que les périphériques alimentés qui respectent la norme IEEE 802.3af

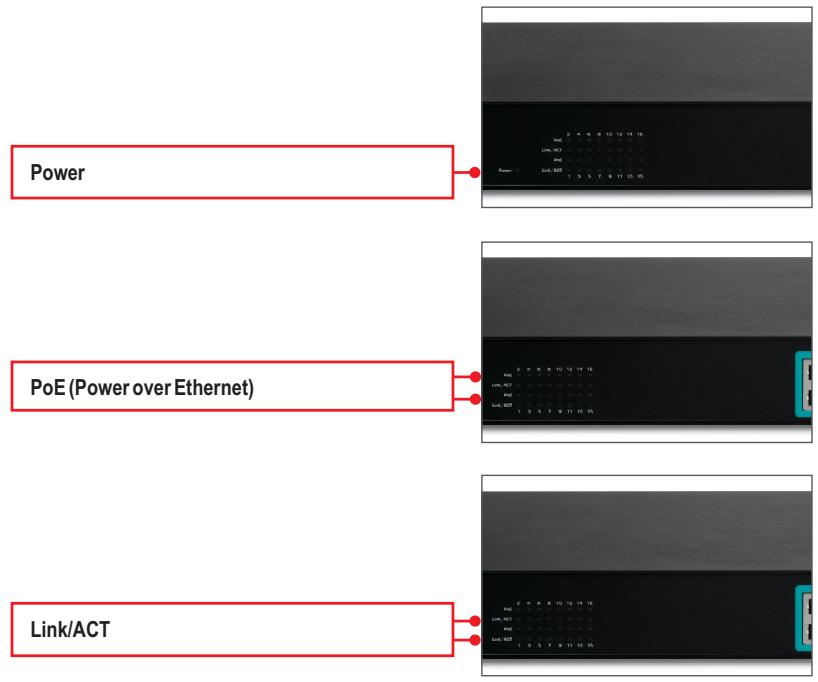

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

3. Installation du matériel

1. Branchez le cordon électrique à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacer l'interrupteur d'alimentation en position marche.

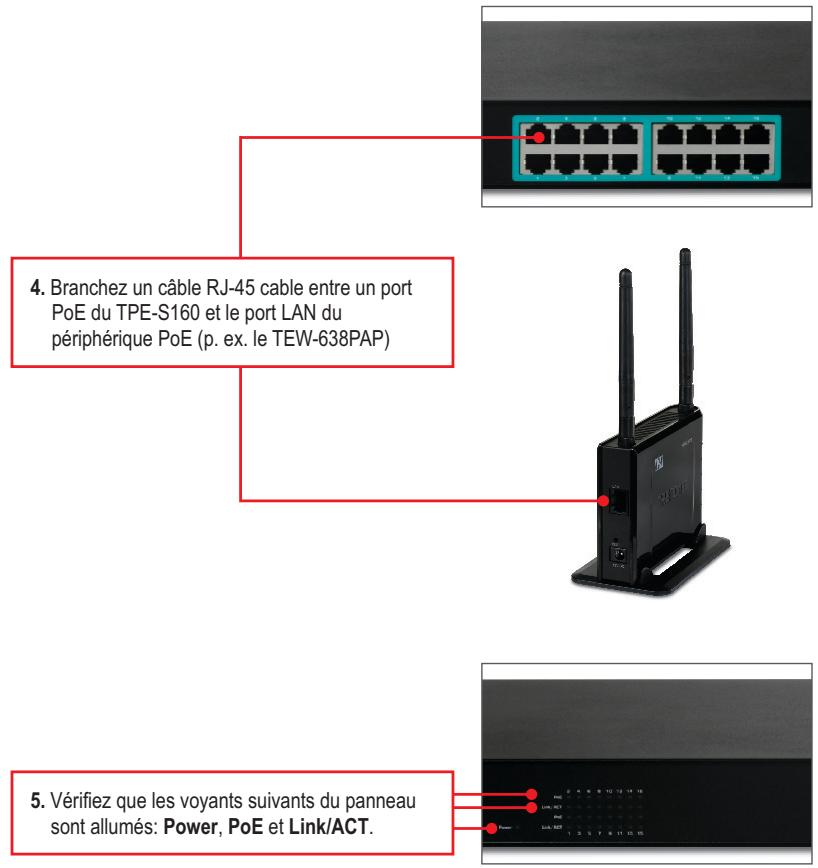

1. Branchez un câble réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du TPE-S160 et du TPE-112GS avec un périphérique non-poe

Remarque: Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périphériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou de 12V.

1. Sélectionnez le voltage ajustat (5V, 7,5V, 9V ou 12V).

1. Branchez un câble Ethernet entre le port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez un cable Ethernet entre le périphérique non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le câble Jumper entre un périphérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés : Power, PoE Status et Link/ACT.

Montage du rack

Le Switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux côtés du switch et fixez-les avec les vis fournies.
2. Installez soigneusement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port 10/100Mbps PoE Switch

Modèle:

TPE-S160

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre et est fourni par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles également sur le site Internet de TRENDnet (http://trendnet. com/downloads/list_gpl. asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone]
