Type de produit	Pont réseau sans fil (Adaptateur réseau)
Marque	TRENDNET
Modèle	TEW-640MB
Dimensions (L x l x H)	160 x 120 x 30 mm
Poids	200 g
Alimentation	12V DC, 0.5A (adaptateur secteur inclus)
Consommation électrique	6 W max
Normes réseau	IEEE 802.11 b/g/n (2,4 GHz)
Ports Ethernet	4 ports RJ-45 10/100 Mbps
Bouton WPS	Oui (connexion rapide sécurisée)
Fonctions principales	Convertir un périphérique Ethernet en connexion sans fil, configuration via interface web, assistant de configuration, exportation des paramètres
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits chimiques ou abrasifs
Sécurité	Ne pas exposer à l'humidité, utiliser dans un endroit ventilé, débrancher en cas d'orage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur, contacter le fabricant pour toute réparation
Informations générales	Température de fonctionnement : 0°C à 40°C, humidité relative : 10% à 90% sans condensation, garantie limitée (voir site web)

FOIRE AUX QUESTIONS - TEW-640MB TRENDNET

Comment configurer le TEW-640MB pour la première fois ?

Branchez le TEW-640MB à votre ordinateur avec le câble Ethernet fourni, puis allumez-le. Ouvrez un navigateur et tapez http://tew-640mb.trendnet. Connectez-vous avec l'identifiant admin et le mot de passe admin. Suivez l'assistant de configuration pour sélectionner votre réseau sans fil et entrer la clé de sécurité.

Quels sont les voyants lumineux et que signifient-ils ?

Power : bleu fixe (alimentation OK). Sans fil : bleu clignotant (activité sans fil). Port réseau (1-4) : bleu clignotant (activité Ethernet).

Comment utiliser le bouton WPS pour connecter le TEW-640MB ?

Appuyez sur le bouton WPS de votre routeur pendant 2 secondes, puis dans les 60 secondes, appuyez sur le bouton WPS du TEW-640MB pendant 2 secondes. Attendez que le bouton devienne bleu fixe (environ 120 secondes). La connexion est alors établie.

Comment réinitialiser le TEW-640MB aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant 10 secondes. Les voyants clignoteront et l'appareil redémarrera. Les paramètres par défaut seront restaurés.

Que faire si j'ai oublié le mot de passe de l'interface web ?

Réinitialisez l'appareil aux paramètres d'usine (bouton Reset) pour retrouver l'identifiant admin et le mot de passe admin.

Puis-je fixer une adresse IP statique au TEW-640MB ?

Oui, lors de la configuration manuelle dans l'assistant, sélectionnez 'IP statique' et saisissez une adresse IP, un masque de sous-réseau (généralement 255.255.255.0) et la passerelle par défaut (l'adresse de votre routeur).

Le TEW-640MB fonctionne-t-il en mode point d'accès ?

Non, c'est un pont média qui connecte des périphériques filaires à un réseau sans fil. Il ne crée pas de réseau Wi-Fi.

Comment exporter la configuration du TEW-640MB ?

Dans l'interface web, après la configuration, cliquez sur 'Export Setting' (Exporter les paramètres) et enregistrez le fichier sur votre ordinateur. Cela permet de restaurer facilement la configuration en cas de besoin.

Quels types de chiffrement sans fil sont supportés ?

Le TEW-640MB supporte les normes de sécurité WEP, WPA et WPA2, via le routeur ou point d'accès auquel il se connecte.

Comment savoir si mon périphérique média est bien connecté via le TEW-640MB ?

Vérifiez que les voyants Power, Sans fil et Port réseau correspondant sont allumés ou clignotent. Assurez-vous que le périphérique média obtient une adresse IP (mode DHCP automatique). Consultez le manuel de votre périphérique pour plus d'informations.

MODE D'EMPLOI TEW-640MB TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2
2. Configuration du TEW-640MB 3
3. Installation par le bouton WPS (Wi-Fi Protected Setup) 7

Contenu de l'emballage

• TEW-640MB Guide de l'utilisateur sur CD-ROM
• Guide d'installation rapide Adaptateur secteur (12V DC, 0.5A) Câble réseau (0.6m/2ft.)

Configuration nécessaire

• Un ordinateur avec adaptateur réseau correctement installé.
• Routeur fil (p. ex. TEW-639GR) ou Point d'Accès Sans fil (TEW-690AP)
• Un serveur DHCP disponible - les routeurs disposent normalement d'un serveur DHCP intégré
• Un périphérique média avec port Ethernet (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur prêt, etc.)
• Navigateur Internet : Internet Explorer (6.0 ou supérieur)

Remarque:

1: Le WPS (Wi-Fi Protected Setup) vous permet de vous connecter rapidement à votre routeur ou votre point d'accès sans fil. Si vous désirez utiliser le bouton WPS, rendez-vous directement au point 4 Installation par le bouton WPS (Wi-Fi Protected Setup). Si votre routeur ou votre point d'accès sans fil n'est pas compatible WPS, poursuivez avec le point 2 de l'installation du matériel. 2: Ne branchez/installez pas le TEW-640MB à votre réseau avant d'en recevoir la consigne.

1. Connectez une extrémité d'un câble réseau RJ-45 fourni à l'un des ports LAN du TEW-640MB. Branchez l'autre extrémité au port Ethernet de l'ordinateur.
2. Branchez l'adaptateur secteur AC au TEW-640MB et ensuite à une prise de courant. La version destinée à l'Europe sera équipée d'un bouton d'alimentation à l'arrière. Enforcez le bouton d'alimentation sur « On » (version destinée à l'Europe). Attendez 30 secondes pour le TEW-640MB de démarrer.
3. Vérifiez que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés:

Sans fil (Bleu/Clignotant)

Port réseau (1-4) (Bleu/Clignotant)

Power (Bleu/Fixe)

3. Configuration du tew-640mb

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://tew-640mb.trendnet et appuyez sur la touche Enter (Entrez).

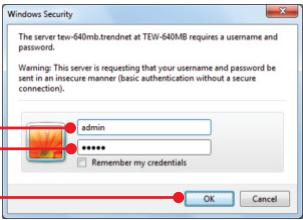

2. Saisissez le nom d'utilisateur et le mot de passe, ensuite cliquez sur OK. Paramètres par défaut:

Nom d'utilisateur: admin

Mot de passe: admin

Remarque: Le mot de passe par défaut est une case sensible.

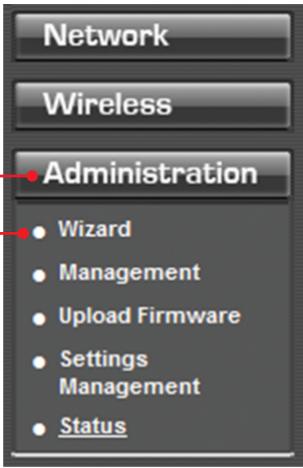

1. L'assistant apparaît automatiquement. Cliquez sur Administration → Wizard (Assistant) s'il n'apparaît pas automatiquement.

1. Cliquez sur Next (Suivant).

1. Sélectionnez "Manual setup" (Installation manuelle) et cliquez sur "Next" (Suivant).
2. Sélectionnéz le DHCP afin que le TEW-640MB receive automatiquement une adresse IP de votre serveur DHCP (routeur). Si une adresse IP statique est sélectionnée, veuillez configurer l'élément suivant :

Adresse IP: L'adresse IP assignée doit être la même que celle de votre réseau. Cette adresse IP ne doit être utilisée par aucune autre périphérique réseau de leur réseau.

Masque de sous-réseau: Dans la plupart des cas, le masque de sous-réseau par défaut (255.255.255.0) est parfait.

passerelle par défaut: Saisissez l'adresse IP de votre routeur pour la passerelle par défaut.

Cliquez sur Next (Suivant).

1. Cliquez sur Scan (Parcourir).
2. Sélectionnez un SSID et cliquez ensuite sur Select (Sélectionner). LE SSID est le nom de votre réseau sans fil Routeur fil (p. ex. TEW-639GR) ou Point d'Accès Sans fil (TEW-690AP)
3. Cliquez sur Next (Suivant).

1. Si le cryptage est activé sur votre réseau sans fil, le mode de sécurité et l'algorithme déquats seront automatiquement sélectionnés. Saisissez la phrase de passe (le mot de passe du réseau sans fil) et cliquez sur Apply (Appliquer).

1. Vérifiez que vos paramètres sont exacts et cliquez sur Apply (Appliquer).
2. Cliquez sur OK.
3. Attendez que vos paramètres soient appliqués.
4. Cliquez sur Export Setting (Exporter les paramètres) (optionnel). Ceci enregistre vos paramètres de configuration dans un fichier qui peut être chargé en cas de besoin.
5. Cliquez sur "Save" (Enregistrer) (optionnel).
6. Nommez le fichier, et cliquez sur "Save" (Enregistrer).

1. Débranchez l'adaptateur secteur et déconnectez le TEW-640MB de votre ordinateur. Installez le TEW-640MB à l'endroit où vous le désirez. Veuillez consulter la section « Astuces sans fil » pour un positionnement optimal du TEW-640MB.

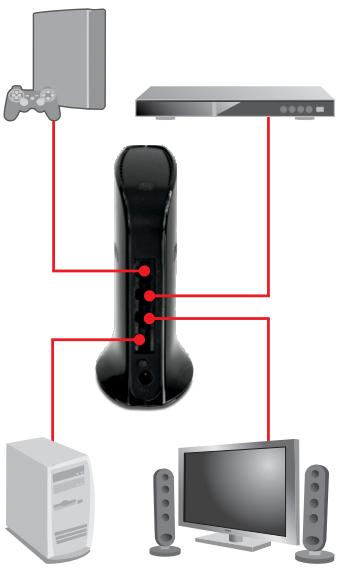

2. Branchez l'adaptateur secteur du TEW-640MB et connectez une extrémité du câble réseau à l'un des ports LAN du TEW-640MB. Branchez l'autre extrémité du câble au port réseau de votre périphérique média. (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.) Vérifiez que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés: Power (Bleu/Fixe), Port réseau (1-4) (Bleu/Clignotant), et Sans fil (Bleu/Clignotant).
3. Vérifiez que votre périhérique média réseau est bien connecté à votre réseau. Si les paramètres réseau de votre périhérique média sont positionnées afin d'obtenir automatiquement un adresse IP (IP dynamique), une adresse IP sera automatiquement assignée. Veuillez consulter le manuel ou contacter le service d'assistance technique du fournisseur de votre périhérique Média pour plus d'instructions.

L'installation est maintenant complète

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-640MB, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur: www.trendnet.com/register Nous vous remercions d’avoir choisi Trendnet

Remarque:

1. Le WPS (WiFi Protected Setup) vous permet de vous connecter rapidement à votre routeur ou votre point d'accès sans fil.
2. Ne branchez/installez pas le TEW-640MB à votre réseau avant d'en recevoir la consigne. Assurez-vous que les paramètres de votre carte réseau sont configurées pour obtenir automatiquement une adresse IP (voir section dépannage).
3. Décidez de l'endroit où vous désirez installer le TEW-640MB. Cet endroit doit se trouver
4. Branchez l'adaptateur secteur AC au TEW-640MB et ensuite à une prise de courant. La version destinée à l'Europe sera équipée d'un bouton d'alimentation à l'arrière. Enforcez le bouton d'alimentation sur « On » (version destinée à l'Europe) Attendez 30 secondes pour le TEW-640MB de démarrer.
5. Appuyez sur le bouton WPS de votre routeur ou de votre point d'accès sans fil et maintenéz-le enforcé pendant 2 secondes. L'exemple montre un point d'accès TEW-690AP.
6. Dans les 60 secondes appuyez sur le bouton WPS du TEW-640MB et maintenez-le enforcé pendant 2 secondes. Le bouton WPS commencerà à clignoter.
7. Lorsque le bouton WPS devient bleu fixe (après environ 120 secondes), le TEW-640MB a été correctement configuré.

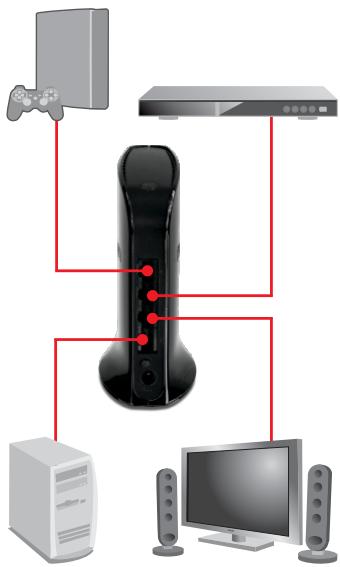

1. Connectez une extrémité d'un câble réseau RJ-45 fourni à l'un des ports LAN du TEW-640MB. Branchez l'autre extrémité du câble au port réseau de votre périphérique média. (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.) Vérifiez que les voyants luminescents suivants, se trouvant sur l'avant, sont allumés: Power (Bleu/Fixe), Port réseau (1-4) (Bleu/Clignotant), et Sans fil (Bleu/Clignotant).
2. Vérifie que votre périphérique média réseau est bien connecté à votre réseau. Si les paramètres réseau de votre périphérique média sont positionnés afin d'obtenir automatiquement un adresse IP (IP dynamique), une adresse IP sera automatiquement assignée. Veille consulter le manuel ou contacter le service d'assistance technique du fournisseur de leur périphérique média pour plus d'instructions.

L'installation est maintenant complète
