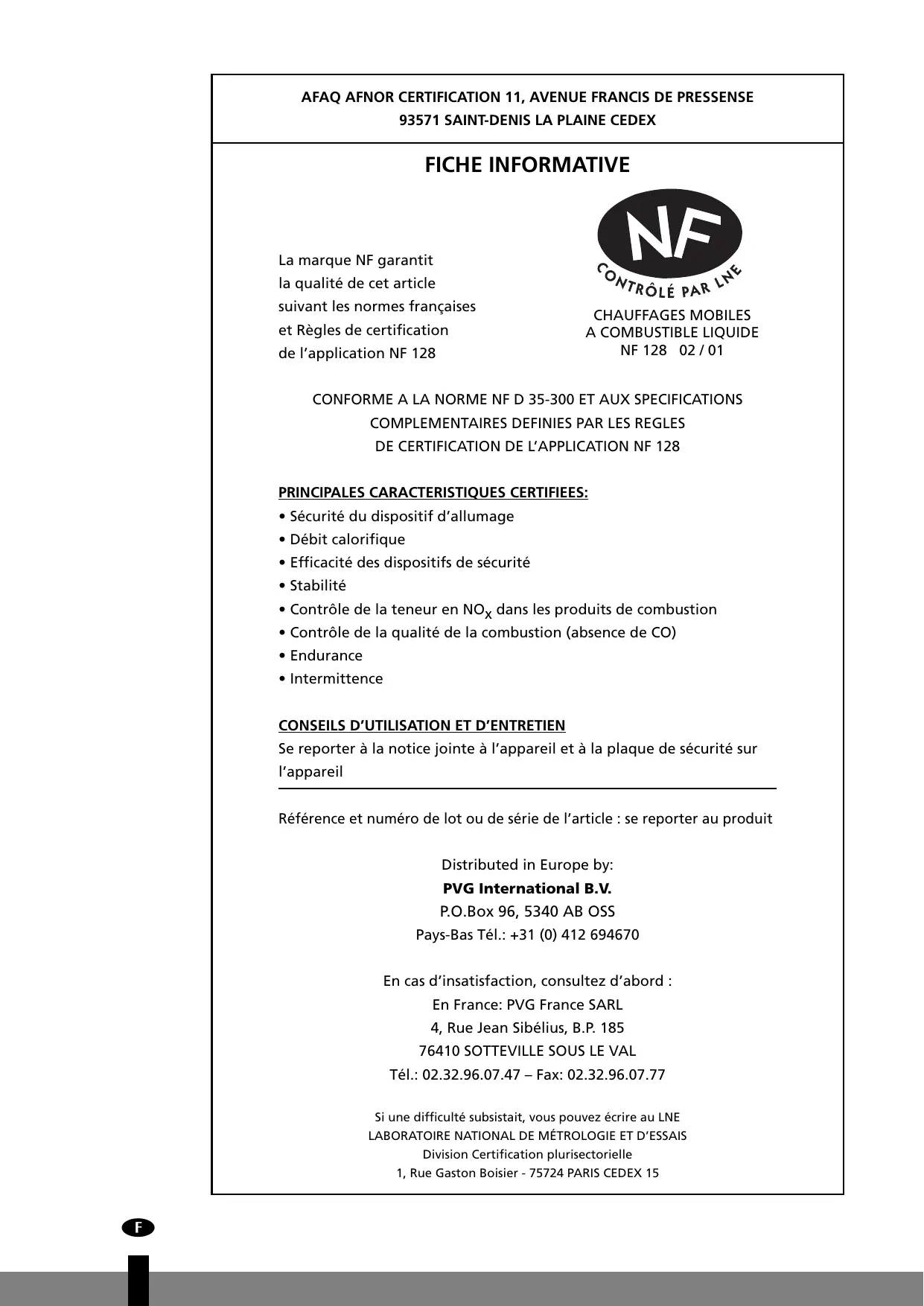

MODE D'EMPLOI R 617 E ZIBRO
La marque NF garantit
la qualité de cet article
suivant les normes françaises
et Règles de certification
de l'application NF 128
CHAUFFAGES MOBILES À COMBUSTIBLE LIQUIDE
NF 128 02/01
CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS
COMPLEMENTAIRES DEFINIES PAR LES REGLES
DE CERTIFICATION DE L'APPLICATION NF 128
Principales characteristiques certifiees:
- Sécurité du dispositif d'allumage
- Débit calorifique
- Efficacité des dispositifs de sécurité Stabilité
- Contrôle de la teneur en NO_X dans les produits de combustion
- Contrôle de la qualité de la combustion (absence de CO) Endurance
- Intermittence
Conseils d'utilisation et d'entretien
Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil
Référence et numéro de lot ou de série de l'article : se reporter au produit
Pays-Bas Tél. : +31 (0) 412 694670
En cas d'insatisfaction, consultez d'abord :
En France : PVG France SARL
4, Rue Jean Sibelius, BP 185
76410 SOTTEVILLE-SOUS-LE-VAL
Tel.: 02.32.96.07.47 - Fax: 02.32.96.07.77
Si une difficulté subsistait, vous pouvez écrire au LNE LABORATOIRE NATIONAL DE MÉTROLOGIE ET D'ESSAIS
Division Certification plurisectorielle
1, Rue Gaston Boisier - 75724 PARIS CEDEX 15
La marque NF garantit
la qualité de cet article
suivant les normes françaises
et Règles de certification
de l'application NF 128
VTROLEPAR
NF 128 02/01
CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRS DEFINIES PAR LES REGLES DE CERTIFICATION DE L'APPLICATION NF 128
Principales characteristiques certifiees:
- Adaptation au(x) convecteur(s) pour lesquels la mèche est revendiquée
- Débit calorifique pour ce(s) convecteur(s)
- Contrôle de la qualité de la combustion
Conseils d'utilisation et d'entretien
Se reporter à la notice jointe à l'appareil de chauffage et aux indications figurant sur l'emballage de la mèche.
Référence et numéro de lot ou de série de l'article : se reporter au produit
Pays-Bas Tél. : +31 (0) 412 694670
En cas d'insatisfaction, consultez d'abord :
En France: PVG France SARL - 4, Rue Jean Sibelius, B. P. 185
76410 SOTTEVILLE SOUS LE VAL - Tél.: 02.32.96.07.47 - Fax:
02.32.96.07.77
Si une difficulté subsistait, vous pouvez écrire au LNE LABORATOIRE NATIONAL DE MÉTROLOGIE ET D'ESSAIS
Division Certification plurisectorielle
1, Rue Gaston Boisier - 75724 PARIS CEDEX 15
Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil mobile de chauffage à combustible liquide Zibro une durée de vie optimale.
Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de bonheur avec votre Zibro.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO.
3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.
Dans les grandes LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.
1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible 9 et attendez 30 minutes avant d'allumer l'appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. I). 3 Placez les piles dans leur logement ③ (voir le chapitre A, fig. F). 4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez l'appareil en tournant à fond le bouton central ② à droite puis en appuyant doucement sur le mécanisme d'allumage (voir chapitre C, fig. K et L). 6 Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien (voir le chapitre D). 7 Eteignez l'appareil mobile de chauffage à combustible liquide (voir le chapitre E).
Le remplissage du réservoir doit se faire (sécurité contre l'incendie):
- soit appareil à l'arrêt,
- soit dans un autre local que celui où est installé le chauffage,
- dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir
- Voiture appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêtés du 08/01/1998 et 18/07/2002. L'usage de tout autre combustible est interdit. Si vous chauffez au pétrole de la marque Zibro, vous êtes assuré d'avoir un combustible de bonne qualité et conforme aux arrêtés mentionnés ci-dessus.
- Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide Zibro consomme entièrement le combustible présent.
Important

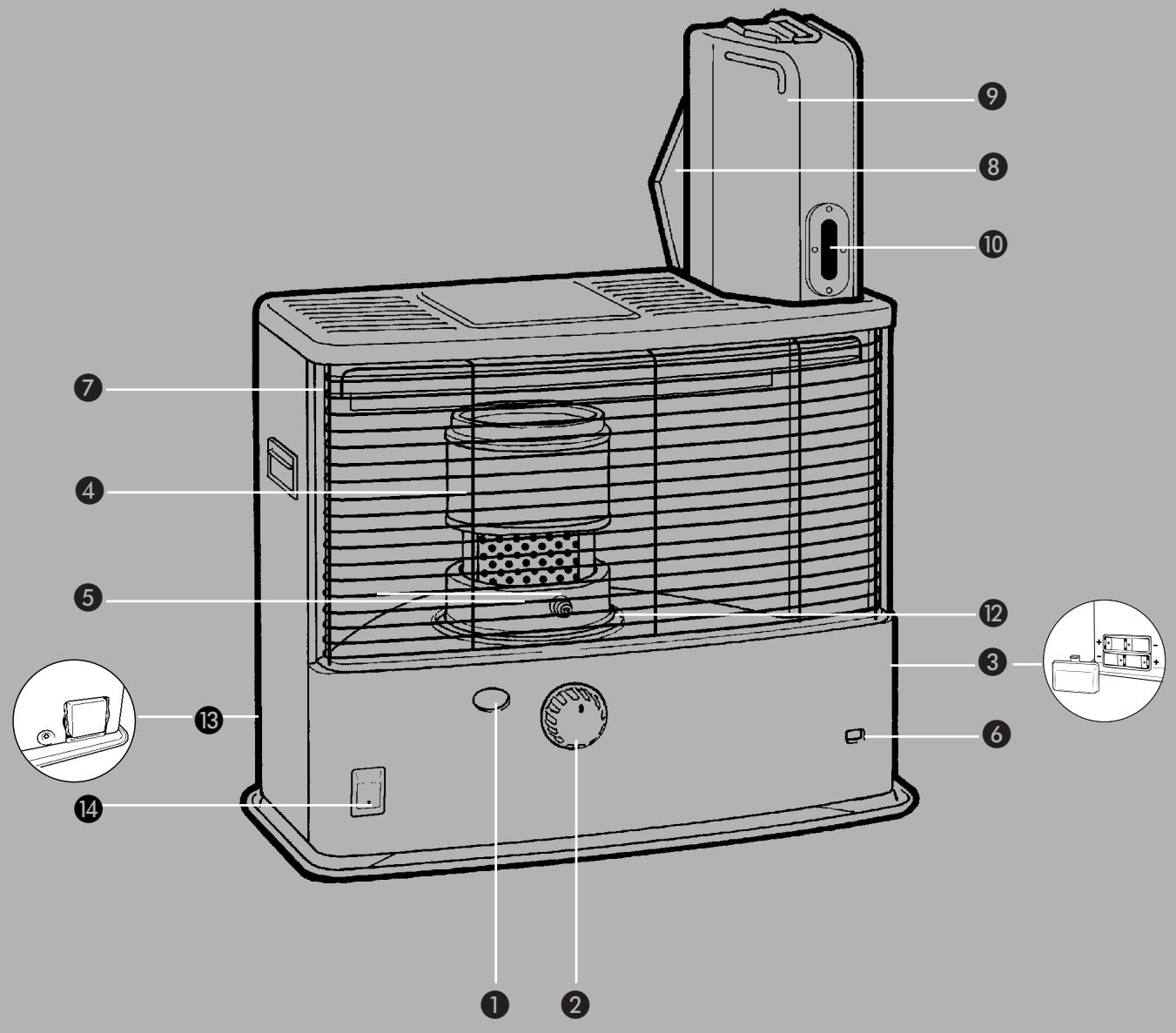

Bouton d'extinction Bouton central 3 Logement des piles 4 Brûleur Poignée du brûleur Indicateur du combustible Grille Couvercle de réservoir amovible 9 Réservoir amovible 10 Jauge de combustible du réservoir amovible ① Verrouillage 12 L'allumeur à piezzo 13 Système de contrôle de qualité d'air 14 Afficheur numérique (E-Guard)
Ce que vous DEVEZ SAVOIR au prealable:
Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.
Vous pouvez trouver le bouchon main propre à l'arrêt de l'appareil. Celui-ci sert à ouvrir le bouchon du réservoir en évitant d'avoir les mains sales.
Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Aérés toujours suffisamment
Cet appareil est équipé d'un système de contrôle de la qualité de l'air ⑬. Lorsque la pièce n'est pas suffisamment aérée ou que l'appareil est utilisé dans une pièce qui est trop petite, l'appareil se coupera automatiquement. Pour votre confort et votre sécurité, assurez-vous que la pièce où se trouve l'appareil est suffisamment aérée. Remarque: Afin d'éviter toute coupure intempestive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.

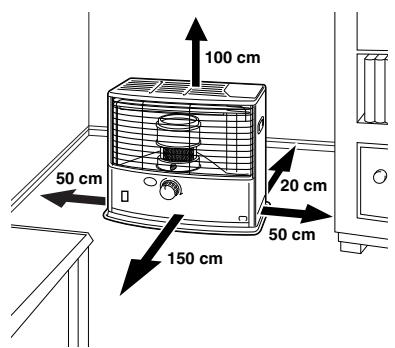

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
DESSUS tempéré (le 'SAFE TOP')
L'appareil est muni d'un dessus tempéré, nommé le système 'Safe top'.
Ceci permet de diminuer la température du plateau supérieur. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.
Attention: le plateau supérieur et la grille restent chaud.
Éviter tout contact avec la grille.
Votre appareil a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme du pétrole de la marque Zibro. Seuls ces combustibles vous assureront une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes.
Un combustible de moins bonne qualité peut se traduire par:
un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie de l'appareil un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.
Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint, à fonctionnement intermittent.
Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes :
Interdiction
-d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules
-d'utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de
niveau plus haut que 1500 mètres
-de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.
L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner avant.

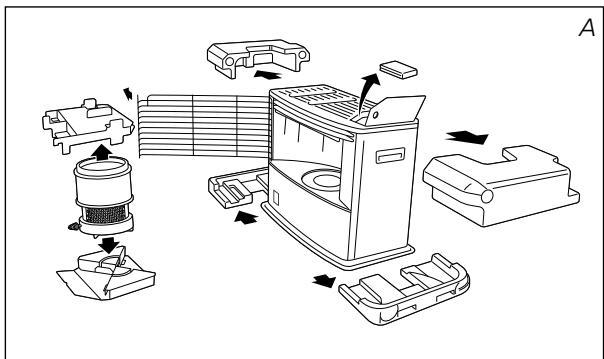

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:
d'une pompe à carburant d'un bouchon de transport d'un bouchon "ouverture main propre" du présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.
2 Retirez les calages de protection :
Retirez la cale de maintien en polystyrène au niveau de la grille ⑦. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Retirez la cale de maintien en polystyrène au-dessus du brûleur 4 en la poussant vers le bas et dégagez-la de l'appareil (fig. C). Retirez le brûleur de l'appareil et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.
3 Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4 Placez les piles dans leur logement 3, situé à l'arrière de l'appareil mobile de chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -.
5 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.
6 L'appareil est maintenant prêt à l'emploi.
B Remplissage du combustible
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:
1 Assurez-vous que l'appareil est éteint. 2 Soulevez le couvercle 3, dégagez le réservoir amovible 9 et retirez-le de l'appareil (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. H).

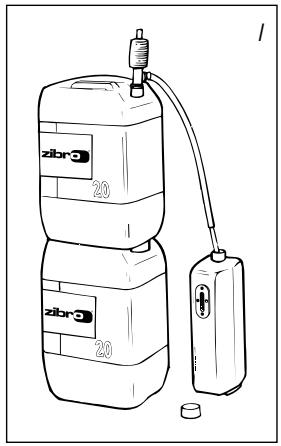

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible ⑩ (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir, à l'aide du bouchon "ouverture main propre". Essuyez le combustible éventuellement renversé. 8 Vérifiez que le bouchon du réservoir est bien visé. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
C Allumage de l'appareil
Au début, un l'appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l'extérieur de l'espace habitable.
Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.
Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible 6 pour savoir si vous nevez d'abord replir le réservoir amovible (vert=plein, rouge=vide).
Allumez toujours l'appareil en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.
Procedez comme suit:
1 Tournez le bouton central 2 à droite jusqu'à la butée (fig. K). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus ; ce dernier revient cependant tout seul par effet de ressort. Ainsi, vous mettez la mèche dans la position plus élevée et le système de protection en service.
Si vous avez allumé l'appareil mais que ce dernier se coupe peu de temps après l'allumage, il est nécessaire de replacer les piles. Il est préférible d'utiliser des piles alcaline neuves (4x pile D).
Si après une première utilisation de l'appareil le bouton ne tient pas enclenché. Tournier le bouton (fig. L) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inverse pour procéder à l'allumage (chapitre C).

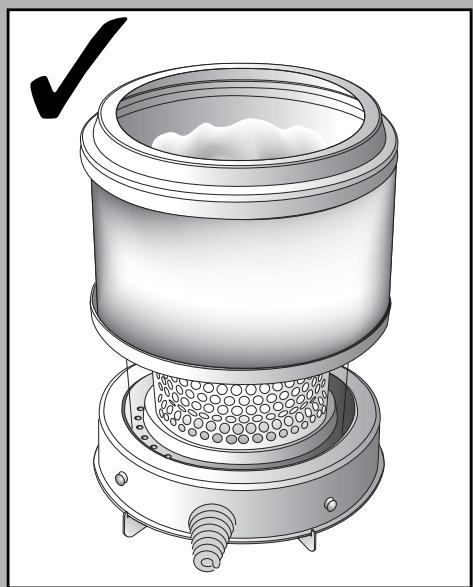

Après allumage de l'appareil, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée ⑤ vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.
Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées (fig. R). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraîne la formation d'odeur et d'usure de la mèche.

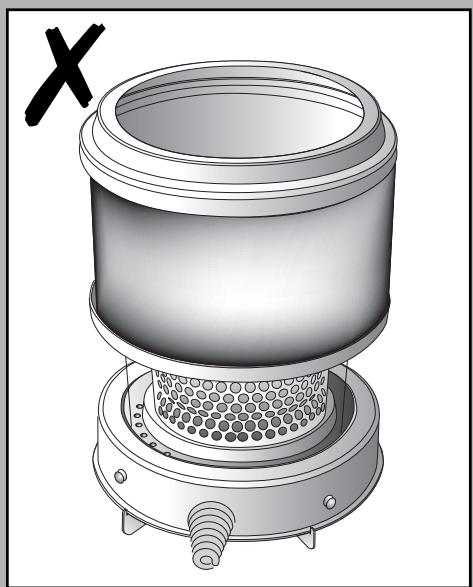

Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le chapitre F).
Les causes possibles d'une flamme trop basse sont:
trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrouvrez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre M)
Lorsque la pièce n'est pas suffisamment aérée, un signal sonore intermittent retentira et l'indicateur VENT (Jaune) s'allumera. Lorsque ce signal retentit, veillez à aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d'éviter que l'appareil ne se coupe. Dès que la pièce est aérée, l'indicateur VENT et le signal sonore seront désactivés. Si l'aération reste insuffisante, l'appareil se coupe automatiquement. Dès que la pièce est aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), l'appareil peut être rallumé.
L'appareil est équipé d'un système de sécurité qui éteint le poèle lorsque vous soulevez le réservoir de rechange plus de 5 secondes pour le retirer. Pour rallumer l'appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
Appuyez sur le bouton d'extinction ①. La flamme s'éteindra après quelques instants.
Réajustement de la hauteur de la mèche
Après un certain temps d'utilisation, la combustion ne s'effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l'appareil. Procédez comme suit:

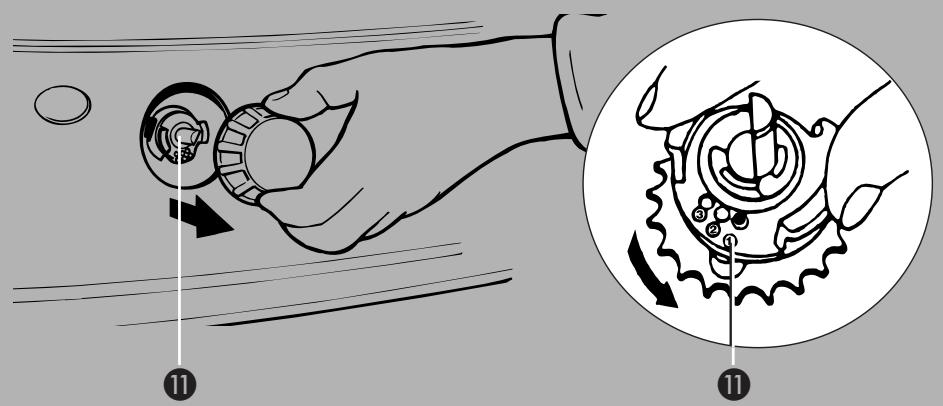

1 Appuyez sur le bouton d'extinction ① (fig. M). 2 Tirez le bouton central ② de l'appareil de manière à ce que le verrouillage ① soit visible. 3 Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. N). Pressez la bague avec précaution de manière à ce que l'évidement réenveloppe le petit cliquet. 4 Poussez avec précaution le bouton central ② pour le remettre en place. Cela ne peut s'effectuer que d'une seule manière : voyez l'arrière du bouton pour la bonne position.
Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité, vous devez laisser l'appareil brûler la totalité du combustible (chapitre H).
Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M.

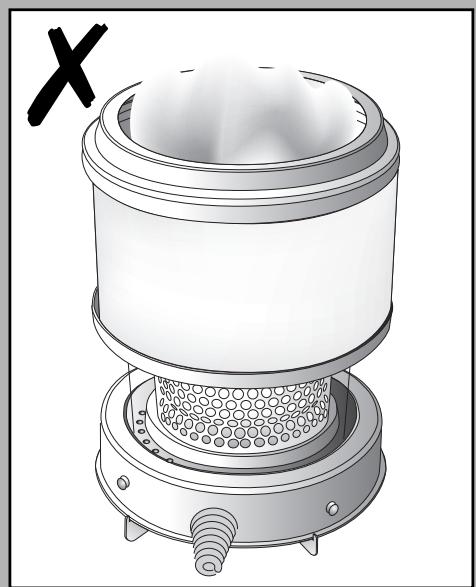

Si la flamme devient trop haute (fig. R), vous devez remettre le verrouillage 1 un cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.
L'allumage NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. O). Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. O). L'appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer.
FLAMME instable et/ou SUIE et/ou ODEUR.
Le brûleur 4 n'est pas correctement placé. Mettez-le bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez le bouger facilement légèrement à gauche et à droite. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. De la poussière s'est accumulée en dessous de l'appareil. Consultez notre revendeur. La hauteur de flamme n'est pas correcte. Voir chapitre F.
L'appareil s'eteint lentement.
Le réservoir amovible est vide. Voir le chapitre B. Il y a de l'eau dans le filtre.
Asséchez le filtre (chapitre H, fig. P).
Il y a de l'eau dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s'est durci.
L'appareil doit consommer tout son combustible (chapitre H). Utilisez le propre combustible.
Vous utilisez un combustible usage.
Commencez chaque saison froide avec un combustible neuf.
L'appareil BRULE toujours faiblement.
La mèche est trop BASSE. Mettez le verrouillage un cran plus haut. Voir le chapitre F. L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer. Vous utilisez un combustible usage ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebâillée.
L'appareil BRULE TROP FORT.
Vous utilisez un combustible inadapté, trop volatile.
Voir LE COMBUSTIBLE APPROPRIÉ.
La mèche est trop élevée.
Mettez le verrouillage un cran plus bas. Voir le chapitre F.
Le filtrebustible
À PROPOS de l'entretien
Votre appareil exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, deux éléments sont sujets à l'usure:
1. Les PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.
2. La mèche
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.
Le filtre combustible
Vérifiez aussi régulièrement le filtre à combustible:
Enlevez le réservoir amovible ⑨ hors de l'appareil puis retirez le filtre à combustible (fig. P). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!). Remettez le filtre à combustible en place dans l'appareil.
Les réparations, le remplacement des pièces importantes (notamment la mèche) et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir.
Le remplacement de la mêche ne doit être effectué que par un spécialiste qualifié.
Entreposage (fin de la SAISON)
À la fin de la saison, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:
1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l'appareil refroidir. 3 Nettoyez l'appareil à l'aide d'un chiffon sec. 4 Retirez les piles de l'appareil ③ et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre H).
Le filtre à combustible
Bouchon de transport
6 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil, suivez les instructions de nouveau (chapitre A).
Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:
1 Laissez l'appareil refroidir. Retirez le réservoir amovible 9 de l'appareil et retirez le filtre à combustible (fig. P). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. Q) et enfoncerez-le bien. 4 Transportez l'appareil toujours en position verticale.
| Allumage | électrique |
| Combustible | Combustible liquide pour apparèils |
| mobiles de chauffage (Arrêté du 8/1/1998 et du 18/7/2002) |
| Puisance calorifique max. | 250 g/h | 3000 Watt |
| Conseiller pour des pieces normalement | minimum 55 | maximum 110 |
| airées (m3)** | | |
| Ne convient pas pour des pieces de volume inférieur à** | 55m³/22m³ |
| Consommation de combustible (l/heure)* | 0,313 |
| Consommation de combustible (g/heure)* | 250 |
| Autonomie du réservoir (heures) | minimum 17,5 |
| Contenance du réservoir amovible (litres) | 5,5 |
| Poids (kg) | 11,5 |
| Dimensions (mm) | largeur | 562 |
| (plateau inférieur compris) | profondeur | 279 |
| hauteur | 502 |
| Accessoires | pompe à main, bouchon de transport bouchon "ouverture main propre" |
| Piles | 4xLR 20, MN 1300, 1,5V, size D |
| Type mêche | C |
| Surveillance de la qualité de la ventilation (renouvellement d'air): Mesure directe du taux de CO2 (NDIR CO2 sensor E-Guard). |
- En cas de réglage en position maximale.
Ces valeurs sont données à titre indicatif.
Le marquage CE correspond à la conformité aux normes EN55014 (1993) et EN50082-1 (1992)
Votre appareil est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées à l'appareil, usage de pièces non d'origine, réparations de l'appareil effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mèche, les piles, l'allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
10 Conseils pour un usage en toute sécurité
1 Attirez l'attention des enfants sur la présence d'un appareil en combustion. 2 Ne déplacez pas l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien de l'appareil. 3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas l'appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais l'appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur et la grille devant deviennent chauds. L'appareil ne doit jamais être couvert (risque d'incendie). Il faut éviter tout contact avec le plateau supérieur et la grille. 10 Aérez toujours suffisamment.
M AVANT DE COMMENCER A CHANGER LA MECHE, L'APAPREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.
1 Ouvrez le couvercle du réservoir et retirez le réservoir amovible de l'appareil. 2 Retirez les piles du logement de piles. 3 Soulevez la grille hors de la rainure et tirez-la vers l'avant. Otez le brûleur de l'appareil. Fermez la grille. 4 Détechez le bouton central de l'appareil. 5 Dévissez les trois vis situées en bas du manteau de l'appareil. Tirez le manteau légèrement vers l'avant puis dégagez-le du socle. 6 Dévissez les papillons situés sous le support du brûleur. 7 Soulevez le support du brûleur et le mécanisme de la mèche. 8 Pincez la mèche avec la main de manière à ce que la mèche se détache du support du brûleur puis retirez la mèche. Prévoyez d'avance des gants et un bac pour y mettre la mèche usagée. 9 Remettez en place l'anneau mèche vide. Faites en sorte que les trous de l'anneau mèche coïncident à l'intérieur avec les ouvertures du brûleur. Assurez-vous que les trous sont orientés vers le bas. 10 Pliez une mèche neuve et placez-la dans le support du brûleur. Poussez les 3 broches de mèche dans les trous de l'anneau mèche et donc également dans les ouvertures situées à l'intérieur du support du brûleur. Pressez la mèche et l'anneau mèche dans les ouvertures le plus possible vers le haut. Pressez les broches jusqu'à ce que vous entendiez un déclic. Veillez à ce que le porte-mèche ne se déforme pas!
11 Remettez le support du brûleur et le mécanisme de la mèche en place. 12 Serrez manuellement les papillons de manière égale. 13 Placez le bouton central sur le mécanisme de la mèche. Tournez ce bouton à fond dans le sens des aiguilles d'une montre. Appuyez sur la touche 'arrêt'. Vérifiez si la mèche descend entièrement. Refaites cette vérification un certain nombre de fois. Si la mèche ne descend pas totalement, c'est qu'elle n'est pas correctement placée dans le mécanisme de la mèche. Il convient alors de répéter la procédure depuis le point 10. 14 Retirez ensuite le bouton central et mettez la position de mèche sur 1. 15 Remettez le manteau en place et serrez les vis du manteau. Remettez le bouton central en place. Remettez le brûleur en place. Vérifiez si le brûleur est bien vertical en le bougeant légèrement à l'aide de la poignée de brûleur vers la gauche et vers la droite. Fermez la grille. 16 Remettez en place le réservoir am divisible rempli. Placez les piles dans le logement de piles (faites attention aux pôles + et -). Après avoir placé le réservoir am divisible et les piles, vous nevez attendre 30 minutes avant d'allumer l'appareil.
