Type de produit	Éclairage de vélo rechargeable halogène
Modèle	HL-RC250
Puissance	12 W / 20 W (sélectionnable)
Ampoule	Halogène 12 V, 12 W ou 20 W
Batterie	Ni-Cd 12 V, 2400 mAh, avec fusible thermique
Autonomie (à 20°C)	12 W : 140 min ; 20 W : 80 min ; 12+20 W : 50 min
Temps de recharge	Environ 8 heures
Température d'utilisation	-10°C à +40°C
Température de recharge	0°C à +40°C
Montage	Sur ou sous le guidon, avec support et collier d'interrupteur
Alimentation	Batterie rechargeable, chargeur secteur spécifique (12 V J6.5)
Sécurité	Fusible à réenclenchement automatique ; ne pas toucher l'ampoule ; boîtier chaud
Entretien et nettoyage	Nettoyer avec un linge humide et du savon ; éviter solvants
Garantie	2 ans (phare et chargeur), exclut ampoule et batterie
Pièces détachées disponibles	Ampoule halogène, batterie Ni-Cd, chargeur, supports
Nombre de cycles de batterie	Au moins 500 (jusqu'à 50% de capacité)
Réparabilité	Remplacement de l'ampoule et de la batterie possible par l'utilisateur
Indice d'étanchéité	Résistant à la pluie, ne pas immerger
Pays d'origine	Japon (marque CAT EYE)
Contenu de l'emballage	Phare, batterie, chargeur, support, collier de l'interrupteur, garnitures en caoutchouc, notice

FOIRE AUX QUESTIONS - HL-RC250 CAT EYE

Comment monter le phare sur mon vélo ?

Fixez le support (H-27) sur le guidon à l'aide d'une garniture en caoutchouc. Serrez le boulon à la main, réglez l'angle du faisceau, puis serrez complètement. Le phare se glisse sur le support jusqu'au verrouillage. Pour le retirer, appuyez sur le levier et glissez vers l'arrière.

Comment recharger la batterie ?

Utilisez exclusivement le chargeur fourni. Insérez la fiche dans la prise sur la coiffe de la batterie, puis branchez le chargeur sur une prise secteur. Le temps de recharge standard est de 8 heures. Ne dépassez pas 24 heures. Débranchez après charge.

Quelle est l'autonomie de l'éclairage ?

À 20°C, l'autonomie est d'environ 140 minutes en mode 12 W, 80 minutes en mode 20 W, et 50 minutes en utilisant les deux puissances simultanément (modèle TWIN).

Comment remplacer l'ampoule ?

Débranchez la fiche et laissez refroidir. Dévissez le porte-douille et l'anneau de retenue, retirez le fourreau du phare et l'ampoule. Installez une ampoule neuve sans toucher le verre avec les doigts. Replacez les bagues en caoutchouc, l'anneau et le porte-douille en serrant correctement.

Que faire si le phare ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée. Si le fusible de sécurité a sauté, éteignez le phare, identifiez et corrigez le problème (court-circuit, surchauffe). Le fusible se réenclenche automatiquement après refroidissement. Si le problème persiste, contactez le service technique.

Puis utiliser la batterie pour d'autres appareils ?

Non, la batterie est conçue exclusivement pour ce système d'éclairage. Ne l'utilisez jamais pour alimenter d'autres appareils afin d'éviter tout risque de dommage ou de court-circuit.

Le phare est-il étanche ?

Le boîtier du phare et la batterie résistent à la pluie, mais ne les immergez jamais volontairement dans l'eau. Après le nettoyage, assurez-vous que les bagues d'étanchéité sont correctement positionnées pour maintenir l'étanchéité.

Comment régler l'angle du faisceau ?

Allumez le phare dans l'obscurité, vélo sur sol plat. Desserrez légèrement le boulon du support, inclinez le phare pour diriger le faisceau vers le bas (ne pas éblouir les autres usagers), puis resserrez.

Quelle est la durée de vie de la batterie ?

La batterie Ni-Cd peut être rechargée au moins 500 fois jusqu'à ce que sa capacité tombe à 50 %. Lorsque l'autonomie diminue nettement, remplacez-la.

Que faire en cas de panne en cours de route ?

Emportez toujours une batterie de réserve. Pour remplacer la batterie, dévissez la coiffe, débranchez l'ancienne, branchez la nouvelle et revissez. Veillez à bien positionner la bague d'étanchéité.

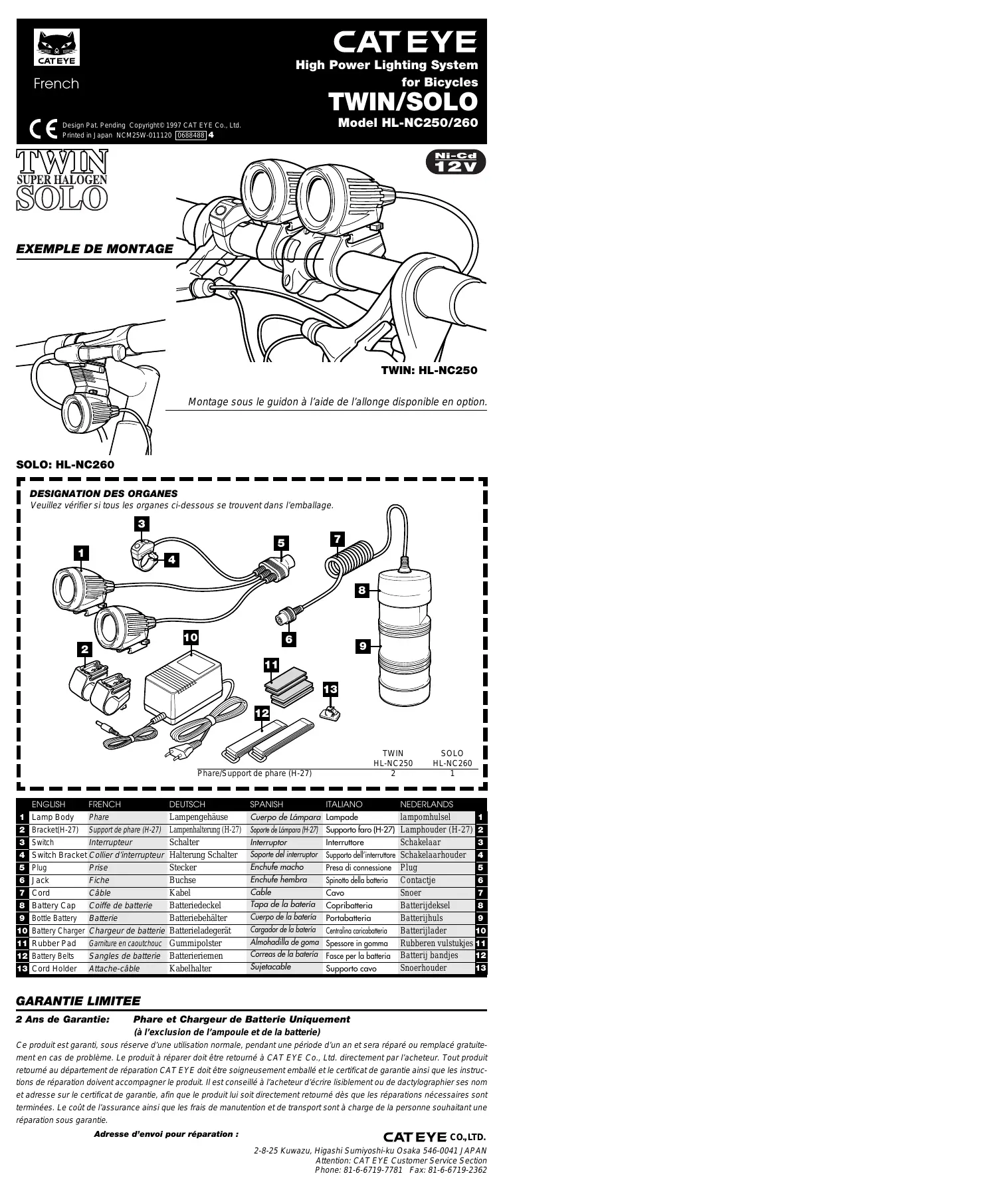

MODE D'EMPLOI HL-RC250 CAT EYE

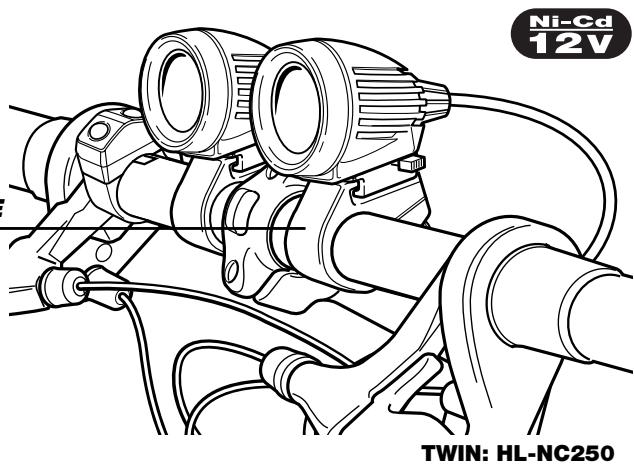

Montage sous le guidon à l'aide de l'allonge disponible en option.

SOLO: HL-NC260

DESIGNATION DES ORGANES

Veuillez vérifier si tous les organes ci-dessous se trouvent dans l'emballage.

2 Ans de garantie: phare et chargeur de batterie uniquement

(à l'exclusion de l'ampoule et de la batterie)

Ce produit est garanti, sous réserve d'une utilisation normale, pendant une période d'un an et sera réparé ou remplacé gratuitement en cas de problème. Le produit à réparer doit être retourné à CAT EYE Co., Ltd. directement par l'acheteur. Tout produit retourné au département de réparation CAT E EYE doit être soigneusement emballé et le certificat de garantie ainsi que les instructions de réparation doivent accompagner le produit. Il est conseillé à l'acheteur d'écrire lisiblement ou de dactylographier son nom et adresse sur le certificat de garantie, afin que le produit lui soit directement retourné dès que les réparations nécessaires sont terminées. Le coût de l'assurance ainsi que les frais de manutention et de transport sont à charge de la personne souhaitant une réparation sous garantie.

LISEZ D'abord attentivement ce mode d'emploi avant d'utiliser le systeme d'eclairage

Nous vous remercions de votre achat du système d'éclairage halogène CAT EYE TWIN/SOLO - Modèle HL-NC250/260. Conçu pour vous éclairer en toute sécurité lors de vos déplacements ou randonnées de nuit, ce système d'éclairage rechargeable est équipé d'une ampoule halogène extrêmement puissante et est alimenté par une batterie de 12 volts. Avant d'utiliser votre nouveau système d'éclairage Cat eye, nous vous invitons à lire attentivement la présence mode d'emploi afin de vous familiariser avec le fonctionnement du système. Conservez ce mode d'emploi ainsi que la carte de garantie dans un endroit sûr. Ils peuvent en effet vous être utiles par la suite.

Attention !!!

• Le boîtier du phare devient très chaud lorsque le phare est allumé. Laissez refroidir complètement le boîtier du phare et la lentille avant de les toucher, sinon vous risquez de vous brûler.
• Arrêtez immédiatement d'utiliser le phare si le boîtier du phare, le câble ou la batterie est endommagé.
• Utilisez exclusivement le chargeur fourni avec le système d'éclairage pour recharger la batterie.
• Ne court-circuitez jamais la borne de la batterie et la fiche du chargeur de batterie, au risque de provoquer une surchauffe de la batterie et d'endommager les composants.
• Lorsque la batterie ne tient plus sa charge, dévissez la base du fut contenant la batterie et enlevez la batterie. Respectez l'environnement, ne jetez pas une batterie vide dans la nature.
• Conservez la batterie hors de portée des enfants.

Remarques importantes

• Lors de l'utilisation du phare sur la voie publique, règlez le faisceau vers le bas de manière à ne pas éblouir les autres usagers.
• Ne démontrez jamais le boîtier du phare ou la batterie, dans le but d'y apporter des modifications.
• N'utilise jamais la batterie pour alimenter d'autres appareils.
• Bien que le boîtier du phare et la batterie soient étanches à l'eau (par exemple sous la pluie, etc.), ne les immergez jamais volontairement dans l'eau.
• Ne touchez jamais l'ampoule halogène directement avec vos doigts. Des taches de graisse laissées par les doigts risquent de provoquer un échauffement anormal de l'ampoule et de la faire éclater.
• Ne touchez ou n’essuyez jamais la surface du miroir au risque de la griffer et d’en réduire l’efficacité lumineuse.
• Une batterie au nickel-cadmium possède des caractéristiques uniques et fournit une efficacité lumineuse maximale jusqu'à ce qu'elle soit pratiquement déchargée. Ensuite, l'efficacité lumineuse diminue brusquement. Soyez prévoyant, ayez toujours une batterie de réserve avec vous.
• Utilisez exclusivement le chargeur fourni avec le système d'éclairage pour recharger la batterie. Ne rechargez jamais la batterie pendant plus de 24 heures. Après avoir rechargé la batterie, n'oubliez pas de débrancher le chargeur de la prise de courant.
• Lorsque la batterie n'est pas utilisée pendant un certain temps, celle-ci a normalement tendance à se décharger. Rechargez toujours la batterie avant de l'utiliser.
• La durée d'opération et le délicat chargement peuvent varier suivant l'environnement.
• Une décharge complète de la batterie (par exemple en laissant le phare allumé alors que la batterie est vide) réduit la durée de vie de la batterie. Lorsque le phare et autres organes du système d'éclairage sont encrassés (boue, etc.), nettoyez-les délicatement avec un linge propre humide et un peu de savon. N'employez jamais de white spirit, d'essence ou d'alcool au risque de les endommager.

AVANT LA PREMIÈRE UTILISATION: La batterie fournie avec le système d'éclairage n'est pas complètement chargée en usine, de sorte que le phare s'éteindra après un temps relativement court. Avant d'utiliser le système d'éclairage pour la première fois, rechargez la batterie comme expliqué au point "Recharge de la batterie".

Montage du support du PHARE

Sous le guidon

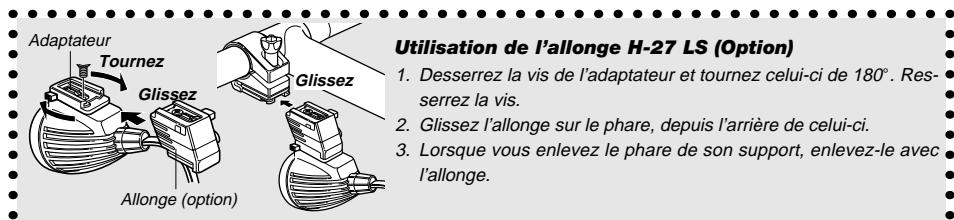

Support de phare (Utilisez les deux supports pour le modèle NC250) Il existe deux manières de monter le phare sur votre vélo : sur le guidon ou sous le guidon. Assurez-vous d'abord qu'aucun câble ne risque de toucher le boîtier du phare. Lorsqu'un câble de frein empêche le montage du phare directement sous le guidon, utilisez l'allege disponible en option.

1. Fixez le support (H-27) sur le guidon en utilisant une des garnitures en caoutchouc fournies avec le kit. Serrez le boulon à la main.
2. Avant de serrer complètement le boulon, réglez l'angle du faisceau et la position du phare. (Avant d'utiliser le phare, réglez de nouveau l'angle du faisceau comme expliqué au point "Utilisation - Angle du faisceau").
3. Serrez complètement le boulon, au besoin à l'aide d'un tournevis.

Collier d'interrupteur

Fixez le collier de l'interrupteur sur le guidon, avec l'interrupteur installé sur le collier. Veillez à ne pas gêner le fonctionnement de la poignée de frein ou du levier de changement de vitesse.

1. Utilisez l'une des garnitures en caoutchouc fournies avec le kit. Serrez la vis de fixation.
2. Pour enlever l'interrupteur du collier, glissez-le latéralement tout en appuyant sur le levier, comme illustré à la figure.
3. Lorsque vous enlevez l'interrupteur, enlevez également le phare.

Montage du PHARE et de la batterie

Installez la batterie dans le porte-gourde de votre vélo, le phare sur le support de phare et l'interrupteur sur le collier. Raccordez la fiche à la prise.

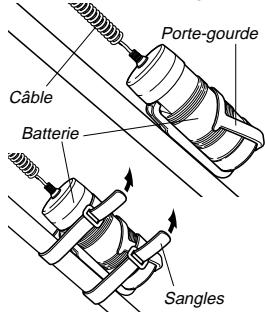

Montage de la batterie

Installez la batterie dans le porte-bidon et fixez-la fermement avec les courroies de la batterie.

Remarque: En roulant, la batterie pourrait sauter hors du porte-bidon lors d'un fort impact. Assurez-vous de la fixer correctement avec les courroies.

Montage du phare et de l'interrupteur

Attention: Laissez refroidir complètement le phare avant de le toucher, sinon vous risquez de vous brûler.

1. Pour monter le phare sur le support, glissez-le vers l'avant jusqu'à ce qu'il soit verrouillé en position. Procédez de la même manière avec l'interrupteur.
2. Pour enlever le phare du support, glissez-le vers l'arrière tout en appuyant sur le levier. Enlevez également l'interrupteur.

Raccordement de la fiche

Après avoir raccordé la fiche à la prise, enroulez le câble autour du cadre de votre vélo de manière à ce qu'il ne puisse vous gêner par la suite.

Remarque: Insérez la fiche complètement dans la prise.

Mise en marche / arrêt

• Pour allumer et être le phare, appuyez sur l'interrupteur.
• Avec le HL-NC250 TWIN, les deux boutons fonctionnent comme suit :

Bouton jaune : 20 W Bouton gris : 12 W

Remarque : Si le phare ne s'allume pas, rechargez la batterie.

Angle du faisceau

Allumez le phare dans l'obscurité, avec le vélo sur un sol plat, et réglez verticalement le faisceau (le faisceau est également réglé horizontalement). Pour régler la position du phare, desserrez légèrement le boulon du support.

Attention: Lors de l'utilisation du phare sur la voie publique, réglez le faisceau vers le bas de manière à ne pas éblouir les autres usagers.

Replacement de la batterie

Veillez à emmener une batterie de réserve avec vous, de manière à pouvoir poursuivre toute route en toute sécurité.

1. Devissez et enlevez la coiffe de la batterie.
2. Débranchez la fiche de la prise et remplacez la batterie.

Remarque: Après remplacement de la batterie, insérez la fiche complètement dans la prise.

Remarque: Avant de revisser la coiffe de la batterie, contrôler la propriété de la bague d'étanchéité en caoutchouc.

• La batterie peut être rechargée sans la coiffe. Dans ce cas, raccordez la fiche du chargeur directement à la prise sous la coiffe.

Recharge de la batterie

Pour recharger la batterie, utilisez exclusivement le chargeur de batterie fourni avec le phare et une prise de courant alternatif.

1. Insérez la fiche du chargeur de batterie dans la prise sur la coiffe de la batterie (ou la prise sous la coiffe).
2. Raccordez le chargeur de batterie à une prise de courant alternatif.
3. Le temps de recharge standard est de 8 heures lorsque la batterie est complètement déchargée. Ne rechargez jamais la batterie pendant plus de 24 heures, au risque de l'endommager.
4. Après avoir rechargé la batterie, débranchez le chargeur et enlevez la fiche de la prise sur la coiffe de la batterie.

Remarque: N'oubliez pas de débrancher le chargeur après avoir rechargé la batterie. Remarque: Afin d'utiliser la batterie de manière optimale, rechargez celle-ci uniquement lorsqu'elle est presque complètement déchargeée. Lorsque l'autonomie de la batterie a tendance à diminuer, même lorsqu'elle a été complètement rechargée, il convient de la remplacer. Nombre de recharges/décharges de la batterie : au moins 500 (jusqu'à ce que la puissance nominale soit de 50% ).

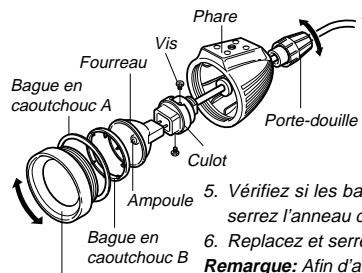

Batterie remplacement de l'ampoule du PHARE

Débranche la fiche de la prise avant de replacer l'ampoule. Attendez que le phare et l'ampoule soient refroidis avant de replacer celle-ci.

1. Dévissez et enlevez le porte-douille.
2. Dévissez et enlevez l'anneau de retenue.
3. Enlevez le fourreau du phare et retirez l'ampoule.

Anneau de retenue

1. Installez une ampoule neuve dans le culot et fixez celui-ci à l'aide des deux vis.

Remarque: Ne touchez jamais l'ampoule halogène directement avec vos doigts. Des taches de graisse laissées par les doigts risquent de provoquer un échauffement anormal de l'ampoule et de la faire éclater. Ne touchez ou n'essuyez jamais la surface du miroir au risque de la griffer et d'en réduire l'efficacité lumineuse.

1. Vérifiez si les bagues en caoutchouc A et B sont correctement positionnées. Replacez et serrez l'anneau de retenue.
2. Replacez et serrez le porte-douille.

Remarque: Afin d'assurer l'étanchéité du phare, serrez correctement tous les éléments. En cas de pénétration d'eau dans le phare, les différents éléments risquent d'être endommagés.

Systeme de securite (fusible a reenclenchement automatique)

Le fusible saute en présence d'une surtension, d'un court-circuit, d'une anomalie dans le circuit ou d'une élevation anormale de la température de la batterie, et coupe l'alimentation électrique. Dans ce cas, éteignez le phare, puis localisez et remédiez au problème. Après un certain temps, le fusible se réenclenchera automatiquement. Remarque: Si le fusible saute après avoir remédié au problème ou si le fusible ne se réenclenche pas automatiquement, contactez le service technique compétent.

Ampoule	Ampoule halogène 12 W/20 W(Uniquement ampoule halogène 12 W avec HL-NC260)
Batterie	Batterie Ni-Cd 12 V - 2400 mAH Avec fusible thermique de surcharge
Chargeur de batterie	Chargeur CAT EYE (type 12 V.J6.5)
Autonomie	12 W: Environ 140 minutes d'éclairage continu (a une température de 20°)20 W: Environ 80 minutes d'éclairage continu (a une température de 20°)12 W + 20 W: Environ 50 minutes d'éclairage continu (a une température de 20°)
Temps de recharge	Environ 8 heures (a une température de 20°)
Température d'utilisation	Recharge: 0°C - +40°CUtilisation: -10°C - +40°C
Nombre de recharges/d'échares	Au moins 500 (fusqu'à ce que la puissance nominale de la batterie soit de 50 %)

• Les caractéristiques, la forme et la présentation générale sont sujettes à modification sans avis préalable.
