Type de produit	Perceuse-visseuse à percussion sans fil
Marque	AEG
Modèle	BSB 12 STX-R
Tension de l'accu	12 V
Plage de serrage du mandrin	1,5 - 13 mm
Diamètre de perçage dans l'acier	13 mm
Diamètre de perçage dans le bois	34 mm
Diamètre de perçage dans la brique	13 mm
Diamètre de vissage (vis à bois, sans avant-trou)	10 mm
Vitesse de rotation (1ère vitesse)	0 - 400 tr/min
Vitesse de rotation (2ème vitesse)	0 - 1550 tr/min
Couple maxi (vissage tendre)	27 Nm
Couple maxi (vissage dur)	57 Nm
Moment de blocage statique (1ère vitesse)	49 Nm
Moment de blocage statique (2ème vitesse)	17 Nm
Capacité de vissage (bois tendre, accu 2,0 Ah)	240 vis
Poids (avec accu)	2,8 kg
Niveau de pression acoustique	90 dB(A)
Niveau de puissance acoustique	101 dB(A)
Vibrations main/bras	11 m/s²
Utilisation conforme	Perçage à percussion, perçage et vissage sans fil
Équipement de sécurité recommandé	Protection acoustique, lunettes de protection
Entretien	Nettoyer les contacts, utiliser les pièces AEG

FOIRE AUX QUESTIONS - BSB 12 STX-R AEG

Comment changer la vitesse sur la AEG BSB 12 STX-R ?

Le sélecteur de vitesse à deux positions permet de choisir entre la première vitesse (0-400 tr/min) pour le vissage et la seconde vitesse (0-1550 tr/min) pour le perçage. Ne jamais actionner le sélecteur lorsque la machine est en marche.

Quel accumulateur utiliser avec ce modèle ?

La perceuse fonctionne avec un accu interchangeable de 12 V du système PBS 3000. Utilisez exclusivement le chargeur correspondant.

Comment nettoyer et entretenir la perceuse ?

Maintenez propres les contacts de l'accu et du chargeur. Pour les réparations, utilisez uniquement des pièces d'origine AEG. Adressez-vous à un centre de service après-vente agréé.

Quelle est la profondeur de perçage maximale dans le bois ?

Le diamètre de perçage maximal dans le bois est de 34 mm. Utilisez des forets adaptés à la perceuse.

Dois-je porter des protections lors de l'utilisation ?

Oui, portez toujours une protection acoustique (le niveau sonore peut dépasser 85 dB) et des lunettes de protection. Des gants et des chaussures de sécurité sont recommandés.

Comment savoir si l'accu est complètement chargé ?

Les nouveaux accus atteignent leur pleine capacité après 4 à 5 cycles de charge/décharge. Utilisez le chargeur du système PBS 3000 et suivez les indications lumineuses du chargeur.

Puis utiliser la perceuse en mode percussion ?

Oui, la AEG BSB 12 STX-R est une perceuse-visseuse à percussion, idéale pour percer dans la brique, le béton léger et les matériaux similaires.

Que faire en cas de contact avec du liquide d'accu ?

En cas de contact avec la peau, lavez immédiatement à l'eau et au savon. En cas de contact avec les yeux, rincez abondamment à l'eau et consultez un médecin rapidement.

Comment régler le couple de vissage ?

La perceuse dispose d'un réglage de couple (27 Nm pour usage tendre, 57 Nm pour usage dur). Utilisez la bague de réglage pour adapter le couple au matériau.

Quels accessoires puis-je utiliser avec cette perceuse ?

Consultez le catalogue des accessoires AEG. La machine accepte des mandrins avec une plage de serrage de 1,5 à 13 mm et des forets coniques ou à percussion adaptés.

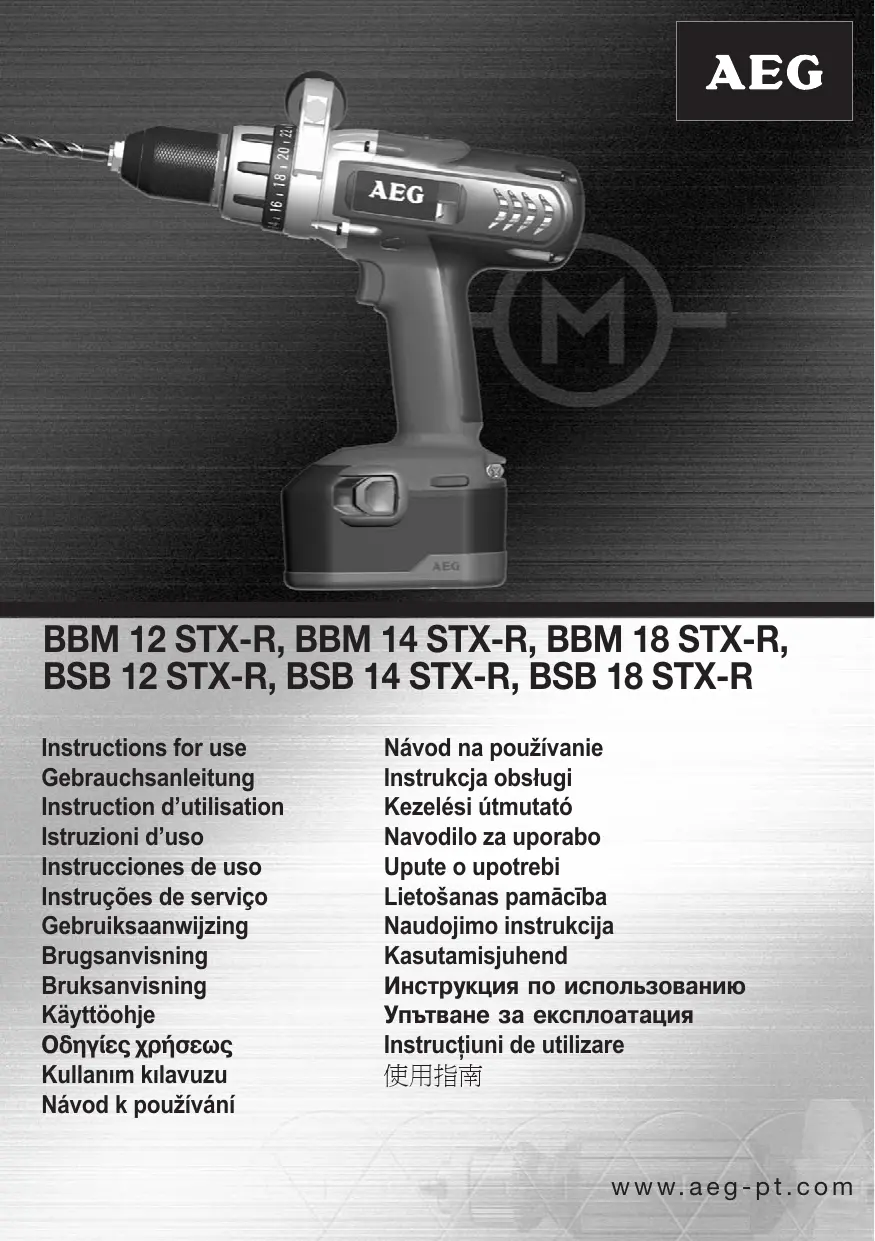

MODE D'EMPLOI BSB 12 STX-R AEG

Instructions d'utilisation

Instructions d'utilisation

Avant tous travaux sur la machine, retirez l'accu interchangeable.

CHARACTERISTIQUES TECHNIQUES	BBM12 STX-R	BBM14 STX-R	BBM18 STX-R	BSB12 STX-R	BSB14 STX-R	BSB18 STX-R
Ø de perçage dans acier	13 mm	13 mm	13 mm	13 mm	13 mm	13 mm
Ø de perçage dans bois	34 mm	36 mm	38 mm	34 mm	36 mm	38 mm
Ø de perçage dans brique et grès argilo-calcaire	...	...	...	13 mm	16 mm	18 mm
Vis à bois (sans avant trou)	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
Vitesse de rotation 1ère vitesse	0-400/min	0-420/min	0-450/min	0-400/min	0-420/min	0-450/min
Vitesse de rotation 2ème vitesse	0-1550/min	0-1600/min	0-1650/min	0-1550/min	0-1600/min	0-1650/min
Couple
Cas de vis : tendre *1	27 Nm	33 Nm	38 Nm	27 Nm	33 Nm	38 Nm
Cas de vis : dur *1	57 Nm	63 Nm	68 Nm	57 Nm	63 Nm	68 Nm
Moment de blocage statique, 1ère vitesse 2ème vitesse*1	.49/17 Nm	52/22 Nm	55/24 Nm	49/17 Nm	52/22 Nm	55/24 Nm
Capacité de vissage d'une charge d'accu (2,0 Ah): *25x40 bois tendre	240	350	430	240	350	430
Tension accu interchangeable	12 V	14,4 V	18 V	12 V	14,4 V	18 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Poids avec accu interchangeable	2,7 kg	2,8 kg	3,0 kg	2,8 kg	2,9 kg	3,1 kg
Niveau sonores type évalués:
Niveau de pression ajusté (K=3dB(A))	70 dB (A)	70 dB (A)	70 dB (A)	90 dB (A)	90 dB (A)	90 dB(A)
Niveau d'intensité ajusté (K=3dB(A))	>85 dB (A)	>85 dB (A)	>85 dB (A)	101 dB (A)	101 dB (A)	101 dB(A)
Le niveau de bruit à l'état de marche peutdépasser 85 dB (A).
Accélération type évaluée au niveau du bras et dela main	< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2	11 m/s2	11 m/s2	11 m/s2

Valeurs de mesure obtenues conformément à la EN 60 745. 1 Mesure selon la norme AEG N 877318 2 Les valeurs individuelles sont des valeurs à titre indicatif (2ème vitesse). Les valeurs réelles peuvent varier des valeurs individuelles en fonction du matériel et de la qualité des vis.

Instructions de sécurité particulières

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, TOUJOURS faire attention aux câbles électriques et aux conduits de gaz et d'eau.

Avant tous travaux sur la machine, retirer l'acu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 que avec le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Les poussières qui sont dégagées pendant les travaux sont souvent nuisibles pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussières.

Utilisation conforme aux prescriptions

BBM 12 STX-R, BBM 14 STX-R, BBM 18 STX-R: La visseuse à accu est conçue pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

BSB 12 STX-R, BSB 14 STX-R, BSB 18 STX-R: La perceuse-visseuse à percussion électronique à accu est conçue pour un travail universel de perçage à percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Declaration ce de conformite

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, conforme aux règlements 98/37/CE, 89/336/CEE

Volker Siegle

Ne jamais actioner le commutateur sélectif pendant que la machine est endéchée, mais seulement si elle est à l'arrêt.

ACCUS

Les nouveaux accus interchangeables atteigniront leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C diminue la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Entreten

N'utiliser que les pièces et accessoires AEG. Pour des pièces dont l'échéance n'est pas décrite, s'adresser de préférence aux stations de service après-vente AEG (voir brochure (Garantie/Adresses des stations de service après-vente)).

Si besoin est, une vue écartée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à la station de service après-vente (voir liste jointe) ou directement à AEG.

Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

Symboles

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit de compléments reconnus pour votre machine et énumérés dans le catalogue des accessoires.

Avant tous travaux sur la machine, retirer l'accu interchangeable.

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive française 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
