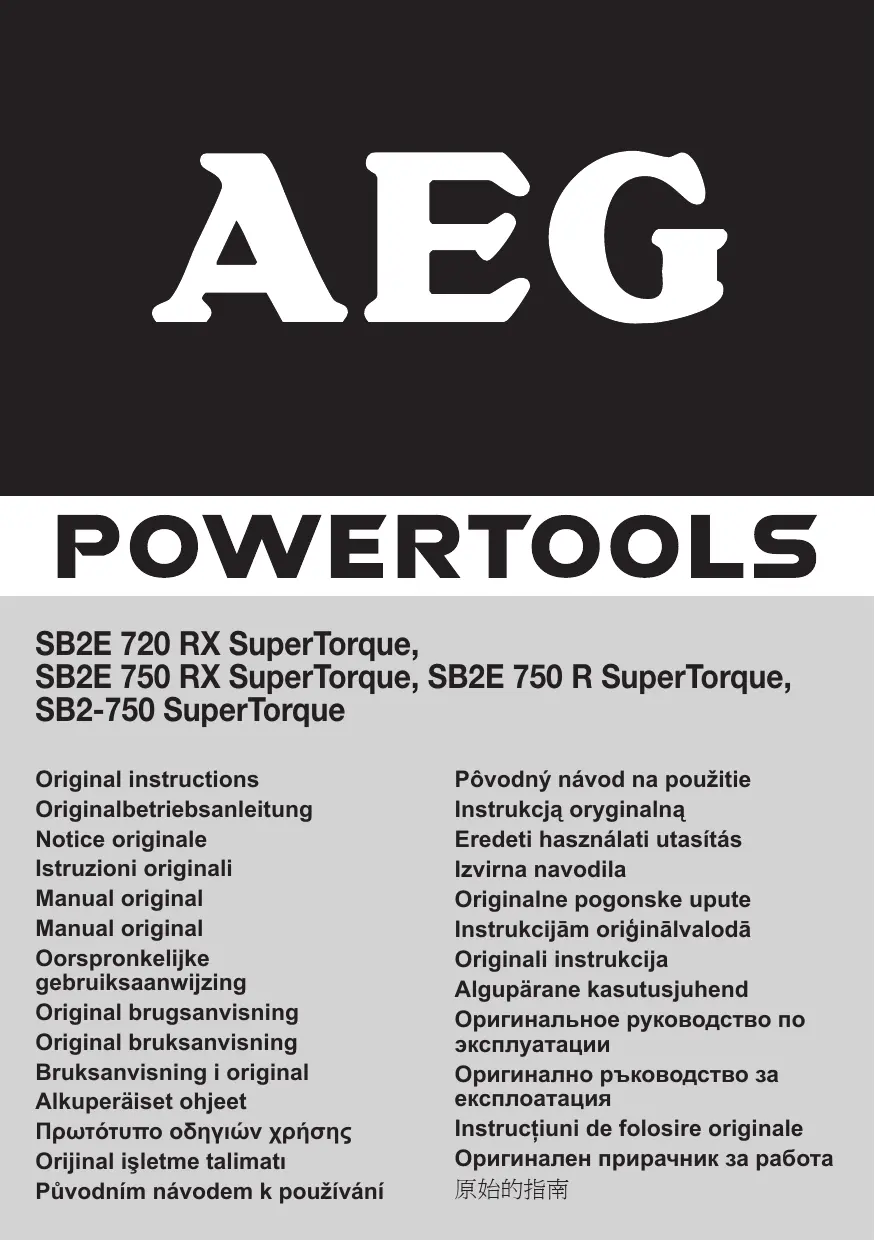

SB2E 720 RX SUPERTORQUE - Outil électroportatif AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion électronique / Visseuse
Marque	AEG
Modèle	SB2E 720 RX SUPERTORQUE
Puissance nominale	720 W
Vitesse à vide (1ère / 2ème vitesse)	0-1200 tr/min / 0-3400 tr/min
Vitesse en charge (1ère / 2ème)	750 tr/min / 2100 tr/min
Fréquence de percussion en charge max.	31500 coups/min
Moment de blocage (1ère / 2ème)	62 Nm / 30 Nm
Capacité de perçage dans le béton	20 mm (1ère vitesse), 10 mm (2ème)
Capacité de perçage dans l'acier	13 mm (1ère vitesse), 8 mm (2ème)
Capacité de perçage dans le bois (tarière Forstner)	40 mm (1ère vitesse)
Plage de serrage du mandrin	1,5 - 13 mm
Poids	2,5 kg
Niveau de pression acoustique (K=3 dB)	101 dB(A)
Niveau de puissance acoustique (K=3 dB)	112 dB(A)
Vibration - perçage métal (ah)	3,5 m/s²
Vibration - perçage à percussion béton (ah)	12,5 m/s²
Classe de protection	II (double isolation)
Alimentation	230 V / 50 Hz (monophasé)
Fonction percussion	Oui, désactivable
Poignée supplémentaire	Oui, fournie
Accessoires fournis	Mandrin, poignée supplémentaire, câble d'alimentation
Entretien recommandé	Nettoyer orifices de ventilation, spray nettoyant pour mandrin
Consignes de sécurité importantes	Porter protection acoustique, lunettes, déconnecter avant entretien

FOIRE AUX QUESTIONS - SB2E 720 RX SUPERTORQUE AEG

Comment changer le foret sur la perceuse AEG SB2E 720 RX ?

Débranchez l'appareil. Ouvrez le mandrin en tournant la bague dans le sens inverse des aiguilles d'une montre. Insérez le foret, puis serrez fermement en tournant la bague dans le sens horaire. Utilisez la clé de mandrin si nécessaire (non fournie).

Comment activer la fonction percussion ?

La perceuse est équipée d'un sélecteur de mode. Faites glisser le commutateur sur le symbole du marteau pour le perçage à percussion. Pour le perçage normal ou le vissage, placez-le sur le symbole du foret.

Quel est le poids de la perceuse AEG SB2E 720 RX ?

Le poids de l'outil est d'environ 2,5 kg sans le câble d'alimentation. C'est une perceuse relativement légère pour sa catégorie, facilitant son utilisation.

Quelle est la puissance nominale de la perceuse ?

La puissance nominale est de 720 W (puissance absorbée). Elle offre un bon couple pour le vissage et le perçage dans divers matériaux.

Comment régler la vitesse de rotation ?

La perceuse dispose d'un variateur de vitesse électronique intégré à la gâchette. Une pression légère donne une vitesse lente, une pression plus forte augmente la vitesse. De plus, un sélecteur de deux vitesses mécaniques permet de choisir entre 0-1200 tr/min (1ère) et 0-3400 tr/min (2ème).

La perceuse AEG SB2E 720 RX est-elle adaptée au perçage du béton ?

Oui, elle est conçue pour le perçage à percussion dans le béton. La capacité maximale est de 20 mm en première vitesse. Utilisez des forets à percussion adaptés et portez une protection auditive.

Comment entretenir la perceuse ?

Maintenez les orifices de ventilation propres. Nettoyez régulièrement les mâchoires du mandrin avec un spray nettoyant. Avant tout entretien, débranchez l'appareil. Faites réviser l'outil par un centre agréé si nécessaire.

Quels accessoires sont fournis avec la perceuse ?

La livraison standard inclut la perceuse elle-même, une poignée supplémentaire et un mandrin. Le câble d'alimentation est intégré. D'autres accessoires (forets, embouts) sont disponibles séparément dans le catalogue AEG.

Comment utiliser la poignée supplémentaire ?

La poignée supplémentaire se monte sur le collier de l'outil. Pour les grands diamètres de perçage, montez-la perpendiculairement à la poignée principale. Elle améliore le contrôle et réduit la fatigue lors de l'utilisation.

Quelles sont les consignes de sécurité essentielles pour cet outil ?

Portez toujours une protection acoustique (niveau sonore élevé). Utilisez des lunettes de sécurité. Ne travaillez pas sur des câbles sous tension. Avant toute intervention, débranchez l'outil. Respectez les instructions de la notice.

MODE D'EMPLOI SB2E 720 RX SUPERTORQUE AEG

Puisance nominale de réception	750 W	720 W	750 W
Puisance utilis	375 W	360 W	375 W
Vitesse de rotation 1ère vitesse	0·1200 min-1	0·1200 min-1	1200 min-1
Vitesse de rotation 2ème vitesse	0·3400 min-1	0·3400 min-1	3400 min-1
Vitesse de rotation en charge 1ère vitesse	750 min-1	770 min-1	750 min-1
Vitesse de rotation en charge 2ème vitesse	2100 min-1	2200 min-1	2100 min-1
Perçage à percussionen charge max.	31500 min-1	33000 min-1	31500 min-1
Moment de blocage statique*, 1ère vitesse/2ème vitesse	62/30 Nm	60/29 Nm	62/30 Nm
Ø de perçage dans le béton, 1ère vitesse/2ème vitesse	20/10 mm	20/10 mm	20/10 mm
Ø de perçage dans brique et grès argilo-calcaire, 1ère vitesse/2ème vitesse	22/12 mm	22/12 mm	22/12 mm
Ø de perçage dans acier, 1ère vitesse/2ème vitesse	13/8 mm	13/8 mm	13/8 mm
Ø de perçage dans bois tendre avec tarière Forstner, 1ère vitesse	.40 mm	.40 mm	.40 mm
Ø de perçage dans bois tendre avec tarière serpent, 1ère vitesse...	.16 mm	.16 mm	.16 mm
Ø de perçage dans bois bois dur avec tarière Forstner, 1ère vitesse...	.30 mm	.30 mm	.30 mm
Ø de perçage dans bois bois dur avec tarière serpent, 1ère vitesse...	.12 mm	.12 mm	.12 mm
max vis Spax de perçage dans bois tendre...	6x90 mm	6x90 mm	6x90 mm
max vis Spax de perçage dans bois bois dur...	5x60 mm	5x60 mm	5x60 mm
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm
Broche de perçage...	1/2"x20	1/2"x20	1/2"x20
Ø du collier de serrage...	.43 mm	.43 mm	.43 mm
Poids sans cable de réseau...	2,5 kg	2,5 kg	2,5 kg

Informations sur le bruit

Valeurs de mesure obtenues conformément à la norme EN 60745.

Les mesures réelles (A) des niveaux acoustiques de l'appareil sont :

Niveau de pression acoustique (K=3 dB(A)) 101 dB (A) 101 dB (A) 101 dB (A) Niveau d'intensité acoustique (K=3 dB(A)) 112 dB (A) 112 dB (A) 112 dB (A)

Toujours porter une protection acoustique !

Informations sur les vibrations

Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à la norme EN 60745.

Valeur d'émission vibratoire a_b

Percage dans le métal	3,5 m/s2	3,5 m/s2	3,5 m/s2
Incertitude K	1,5 m/s2	1,5 m/s2	1,5 m/s2
Percage à percussion dans le béton	12,5 m/s2	12,5 m/s2	12,5 m/s2
Incertitude K	1,5 m/s2	1,5 m/s2	1,5 m/s2

AVERTISSEMENT

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.

AVERTISSEMENT ! Lisez toutes les consignes de

sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des

Les avertissements et instructions indiqués ci-après peuvent entraîner un choc électrique, un incendie et/ou de graves blessures.

Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ PARTICULIÈRES

Portez une protection acoustique. L'influence du bruit peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Maintenez l'appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques dissimulées ou le propre câble. Le contact avec un câble sous tension met les parties métalliques de l'appareil sous tension et provoque une décharge électrique.

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Pour effectuer de grands diamètres de perçage, la poignée supplémentaire doit être montée perpendiculairement à la poignée principale. Voir aussi les figures se trouvant dans le chapitre « Ajustement de la poignée ».

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

UTILISATION CONFORME AUX PRESCRIPTIONS

La visseuse/perceuse à percussion électronique est destinée à un travail universel de perçage normal, de perçage à percussion, de vissage et de taraudage.

Comme déjà indiqué, cette machine ne doit être utilisée que conformément aux prescriptions.

Nous déclarons sous notre responsabilité que ce produit est conforme aux normes ou documents normatifs suivants : EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conformément aux directives 98/37/CE et 2004/108/CE.

Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est assurée.

ENTRETIEN

Tenir toujours propres les orifices de ventilation de la machine.

Au cas où la machine serait souvent utilisée en mode percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tenir la machine en position verticale, le mandrin de serrage vers le bas, et desserrer puis resserrer complètement le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin. Il est recommandé d'utiliser régulièrement un spray de nettoyage sur les mâchoires et les alésages des mâchoires de serrage.

Utiliser uniquement les accessoires AEG et les pièces détachées AEG. Faire remplacer les composants dont le remplacement n'a pas été décrit par un des centres de service après-vente AEG (voir la brochure avec les adresses de garantie et de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG

Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Veuillez lire le mode d'emploi avant la mise en service.

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit de compléments recommandés pour chaque machine et énumérés dans le catalogue des accessoires.

Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Informations sur les vibrations

Valeurs de vibrations déclarées (somme vectorielle de trois directions)

Mesuré conformément à EN 60745.

Valeur d'émission vibratoire a

Incertitude K : 1,5 m/s² 1,5 m/s²

12.5 m/s² 12.5 m/s² 12.5 m/s² 1.5 m/s² 1.5 m/s² 1.5 m/s²

AVERTISSEMENT

La valeur d'oscillation indiquée dans les instructions a été mesurée conformément aux normes de mesure EN 60745 et peut être utilisée pour comparer des outils électriques. Elle peut également être utilisée pour une évaluation préliminaire de l'exposition.

La valeur d'oscillation indiquée pour l'outil électrique peut différer de la valeur réelle pendant l'utilisation. Selon la manière dont l'outil électrique est utilisé, la valeur d'oscillation peut être supérieure à la valeur indiquée. Cela peut signifier que l'exposition aux vibrations pendant la période de travail réelle est plus élevée.

Pour une évaluation précise de l'exposition aux vibrations, il faut également prendre en compte les périodes pendant lesquelles l'outil est éteint ou fonctionne à vide, mais n'est pas réellement utilisé. Cela peut réduire considérablement l'exposition aux vibrations sur la période de travail totale.

Utilisez des mesures de sécurité supplémentaires pour protéger l'opérateur des effets des vibrations, comme par exemple : entretenir l'outil électrique et les accessoires, garder les mains au chaud, organiser les schémas de travail.

AVERTISSEMENT ! Lisez toutes les consignes de sécurité
