MODE D'EMPLOI CHAFFOTEAUX & MAURY MIRA C GREEN CHAFFOTEAUX & MAURY

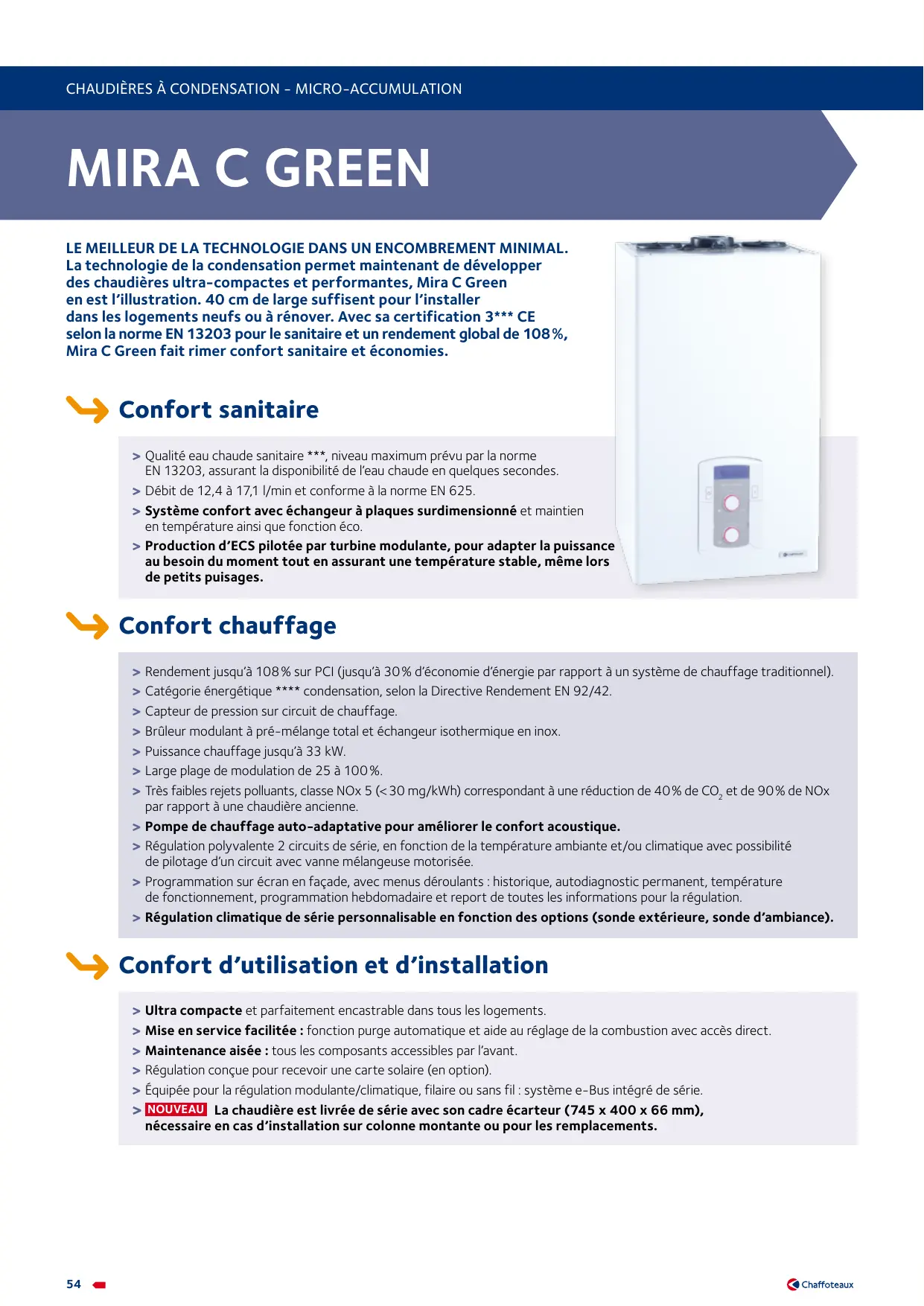

chaudières à condensation - micro-accumulation mira C Green LE MEILLEUR DE LA TECHNOLOGIE DANS UN ENCOMBREMENT MINIMAL. La technologie de la condensation permet maintenant de développer des chaudières ultra-compactes et performantes, Mira C Green en est l’illustration. 40 cm de large suffisent pour l’installer dans les logements neufs ou à rénover. Avec sa certification 3*** CE selon la norme EN 13203 pour le sanitaire et un rendement global de 108 %, Mira C Green fait rimer confort sanitaire et économies. Confort sanitaire >> Qualité eau chaude sanitaire ***, niveau maximum prévu par la norme EN 13203, assurant la disponibilité de l’eau chaude en quelques secondes. >> Débit de 12,4 à 17,1 l/min et conforme à la norme EN 625. >> Système confort avec échangeur à plaques surdimensionné et maintien en température ainsi que fonction éco. >> Production d’ECS pilotée par turbine modulante, pour adapter la puissance au besoin du moment tout en assurant une température stable, même lors de petits puisages. Confort chauffage >> Rendement jusqu’à 108 % sur PCI (jusqu’à 30 % d’économie d’énergie par rapport à un système de chauffage traditionnel). >> Catégorie énergétique **** condensation, selon la Directive Rendement EN 92/42. >> Capteur de pression sur circuit de chauffage. >> Brûleur modulant à pré-mélange total et échangeur isothermique en inox. >> Puissance chauffage jusqu’à 33 kW. >> Large plage de modulation de 25 à 100 %. >> Très faibles rejets polluants, classe NOx 5 (< 30 mg/kWh) correspondant à une réduction de 40 % de CO2 et de 90 % de NOx par rapport à une chaudière ancienne. >> Pompe de chauffage auto-adaptative pour améliorer le confort acoustique. >> Régulation polyvalente 2 circuits de série, en fonction de la température ambiante et/ou climatique avec possibilité de pilotage d’un circuit avec vanne mélangeuse motorisée. >> Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, température de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. >> Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d’ambiance). Confort d’utilisation et d’installation >> Ultra compacte et parfaitement encastrable dans tous les logements. >> Mise en service facilitée : fonction purge automatique et aide au réglage de la combustion avec accès direct. >> Maintenance aisée : tous les composants accessibles par l’avant. >> Régulation conçue pour recevoir une carte solaire (en option). >> Équipée pour la régulation modulante/climatique, filaire ou sans fil : système e-Bus intégré de série. >> NOUVEAU La chaudière est livrée de série avec son cadre écarteur (745 x 400 x 66 mm), nécessaire en cas d’installation sur colonne montante ou pour les remplacements.

Largeur 40 cm Puissance 25-35 kW Capacité ECS micro-accumulation Technologie condensation mira c green caractéristiques techniques

30 ff 35 ff 21,6 (25) 27,4 (30) 30,3 (35) Livrée pré-équipée en gaz naturel et transformable en propane (avec kit de transformation) Gaz N° de certificat CE 0085 BR 0347 B23, B23p, C13, C33, C43, C43p, C53, C83, C93 Type de raccordement Catégorie de gaz B23, B23p, C13, C33, C43, C53, C83, C93 II2Er3P Classification RT 2005 Chaudières à chauffage Condensation Puissance utile chauffage 80°C/60°C

23,5 29,5 32,7 Plage de puissance

5,2 - 23,5 6,2 - 29,5 6,7 - 32,7 Plage de puissance C43p

Rendement à puissance nominale 100 % sur PCI (retour 30°C)

Rendement à puissance 30 % sur PCI (retour 30°C)

107,2 Plage de réglage température de départ

Pression maxi chauffage/tarage soupape de sécurité bar 3/3 Capacité du vase d'expansion

6,5 Capacité maximale d'eau d'installation à 75°C/45°C

100/175 eau chaude sanitaire Classification EN 13203 Puissance maximale en régime ECS

Débit spécifique selon EN 625 à ∆T 30 K l/min 12,4 15,0 17,1 Débit spécifique selon EN 13203-1 à ∆T 30 K l/min 12,3 15,0 16,5 Plage de réglage température d'ECS

Pression maxi ECS/tarage soupape de sécurité ECS bar 7/7 électricité Tension d'alimentation

Puissance maxi absorbée

Protection électrique

IP X5D hydraulique/gaz Raccords barrette chaudière Raccords douilles coudées à braser ½” et ¾”M

Ø 60/100 Ø 60/100 Ø 60/100 Hauteur x Largeur x Profondeur (jaquette seule)

745 x 400 x 315 745 x 400 x 385 Hauteur x Largeur x Profondeur (jaquette seule avec cadre écarteur)

745 x 400 x 381 745 x 400 x 451 Hauteur x Largeur x Profondeur (hors tout)

770 x 400 x 319 770 x 400 x 389 Hauteur x Largeur x Profondeur (hors tout avec cadre écarteur)

770 x 400 x 385 770 x 400 x 455 Poids sans cadre écarteur / Poids avec cadre écarteur

32 / 35 Raccord ventouse (fumées/amenée d'air) Longueur maxi ventouse (p. 140) dimensions - poids 35 / 38 condensation Puissance maximale chauffage (ECS) 25 ff 36 / 39 Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICLIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.

mira c green vue en coupe Corps de chauffe en acier inoxydable à enveloppe isotherme Brûleur modulant bas NOx à pré-mélange total Circulateur auto-adaptatif Échangeur à plaques inox Régulation climatique avec écran LCD à menu déroulant Bloc hydraulique compact modèles disponibles modèle gaz chaudière

barrette jeu de douilles + ventouse horizontale = total Référence Prix HT Référence Prix HT Référence Prix HT Référence Prix HT Colis Prix HT 25 ff Naturel

2 370 € 2 635 € 2 900 € Chaudière livrée avec cadre écarteur (745 x 400 x 66 mm) pour installation sur colonne montante et remplacements. accessoires d’installation (p. 114) Barrette Mira C Green Référence Prix HT

131 € Douilles 1 installation sans montage de cadre écarteur

44 € Douilles de remplacement Saunier Duval (1)

44 € Douilles de remplacement ELM Leblanc gamme 5 (1)

44 € Douilles de remplacement ELM Leblanc gamme 7 (1)

44 € Douilles de remplacement Celtic (1)

44 € Douilles de remplacement Vaillant (1)

Douilles de remplacement Junkers (1)

Gabarit de pose plastique (5 pièces) ère filaire Référence sans fil Prix HT Référence Prix HT régulation d’ambiance tout ou rien Thermostat d’ambiance

178 € Récepteur pour thermostat d’ambiance sans fil (nécessaire)

160 € 44 € Récepteur pour sonde d’ambiance sans fil (nécessaire)

106 € 44 € Amplificateur de signal

70 € Gabarit de pose métallique

89 € Sonde d’ambiance modulante sans fil + amplificateur

23 € régulation Climatique Kit transformation gaz naturel > Propane Green 25 kW (Ø diaph. : 3,8)

18 € Sonde extérieure

106 € Commande à distance

Amplificateur de signal

101 € Sonde extérieure sans fil + amplificateur

273 € Kit transformation gaz naturel > Propane Green 30 kW (Ø diaph. : 4,5) Kit transformation gaz naturel > Propane Green 35 kW (Ø diaph. : 5,2) (1) accessoires optionnels de régulation (p. 168) Nécessite le montage du cadre écarteur

régulation d’ambiance modulante Système e-Bus

Sonde d’ambiance modulante Intégré Système e-Bus

Récepteur pour sonde extérieure Intégré Largeur 40 cm Puissance 25-35 kW Capacité ECS micro-accumulation Technologie condensation mira c green dimensions (en mm) et gabarit d’installation pression disponible 180** Ø 80/125

• 232 avec cadre écarteur ** 246 avec cadre écarteur *** 385 avec cadre écarteur Entraxe raccords hydrauliques/barrette *232 **246 ***385 (avec cadre écarteur) modules hydrauliques et accessoires (p. 178) (1) condensation

Chaudières à Pression (mbar)

Accessoires optionnels solaires (p. 183) Référence Prix HT Référence Prix HT Module hydraulique 1 circuit mono-température

699 € Module hydraulique 2 circuits mono-température

945 € Vanne thermostatique solaire manuelle

113 € Module hydraulique 3 circuits mono-température

1 179 € Kit sondes solaires circulation forcée Module hydraulique 2 circuits multi-températures (1 HT et 1 BT)

1 629 € Kit vanne thermostatique solaire motorisée Module hydraulique 3 circuits multi-températures (1 HT et 2 BT) Module hydraulique MCD III (1HT + 1BT) (1)

1 089 € Vanne 2 voies motorisée pour MCD III

138 € Aquastat de sécurité plancher chauffant à réarmement manuel (de série dans MCD III)

19 € Nécessite le montage du cadre écarteur sorties de fumées (p. 140) Ventouse concentrique : C13 - C33

Ø 60/100 Ø 80/125 Référence Prix HT Référence Prix HT Kit ventouse horizontal / départ horizontal

Kit départ vertical avec récup. de condensats

139 € Conduit flexible : C3 - B23P C3 - Ø 80 B23P - Ø 80 Prix HT Kit départ horizontal Configuration 3 ceP : c43p Coudes 90° avec clapet intégré + notice de réglage (2 colis) Ø 60/100

172 € Rallonge 0,5 m

84 € kits de remplacement Référence Prix HT

24 € Référence Prix HT Départ horizontal - kit boisseau vertical

324 € Flexible - couronne 5 m (avec bride)

193 € Flexible - couronne 10 m (avec 2 brides)

339 € Réhausse 60/100 pour remplacement Centora/Nectra Flexible - couronne 15 m (avec 3 brides)

71 € Kit sortie cheminée terminal

71 € Longueur > 15 m : manchon nécessaire Ø 80

58 € Kit sortie cheminée solin Référence Configuration 3 ce : c43

• nécessaire dans certains cas de remplacement avec sortie latérale.
