CHAFFOTEAUX & MAURY B500 WP-E - Chaudière à gaz CHAFFOTEAUX & MAURY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau à gaz
Caractéristiques techniques principales	Chauffe-eau à gaz instantané, avec un débit élevé pour une utilisation domestique
Alimentation électrique	Non applicable (fonctionne au gaz)
Dimensions approximatives	Hauteur : 700 mm, Largeur : 400 mm, Profondeur : 300 mm
Poids	Environ 30 kg
Compatibilités	Compatible avec les installations de plomberie standard
Tension	Non applicable (fonctionne au gaz)
Puissance	24 kW
Fonctions principales	Chauffage instantané de l'eau, régulation de la température, sécurité anti-surchauffe
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres et des brûleurs
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des distributeurs agréés
Sécurité	Équipé d'un système de sécurité pour éviter les fuites de gaz et les surchauffes
Informations générales utiles	Installation par un professionnel recommandé, garantie de 2 ans sur les pièces

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY B500 WP-E CHAFFOTEAUX & MAURY

Comment réinitialiser le thermostat de la chaudière CHAFFOTEAUX & MAURY B500 WP-E ?

Pour réinitialiser le thermostat, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si la chaudière ne s'allume pas ?

Vérifiez si l'alimentation électrique est correcte et si le disjoncteur n'est pas déclenché. Assurez-vous également que le gaz est bien ouvert et que le thermostat est réglé à une température supérieure à la température ambiante.

Comment purger les radiateurs si la chaudière ne chauffe pas correctement ?

Pour purger les radiateurs, utilisez une clé de purge pour ouvrir la vanne de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la vanne.

Que faire si le voyant de pression est rouge ?

Un voyant de pression rouge indique une pression d'eau trop basse. Vous devrez peut-être ajouter de l'eau au circuit de chauffage à l'aide de la vanne de remplissage située sous la chaudière.

Comment régler la température de l'eau chaude de la chaudière ?

Pour régler la température de l'eau chaude, utilisez le bouton de réglage de température sur le panneau de commande. Réglez-le selon vos préférences, en veillant à ne pas dépasser 60°C pour éviter les brûlures.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent indiquer une accumulation de calcaire ou d'air dans le système. Il est conseillé de purger les radiateurs et de vérifier le niveau de calcaire. En cas de bruit persistant, contactez un professionnel.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière et dévissez le couvercle du filtre. Retirez le filtre, rincez-le à l'eau claire et remettez-le en place une fois sec.

Que faire si la chaudière émet une odeur de gaz ?

Si vous sentez une odeur de gaz, fermez immédiatement l'arrivée de gaz, ouvrez les fenêtres et quittez les lieux. Contactez un professionnel ou les services d'urgence pour une inspection.

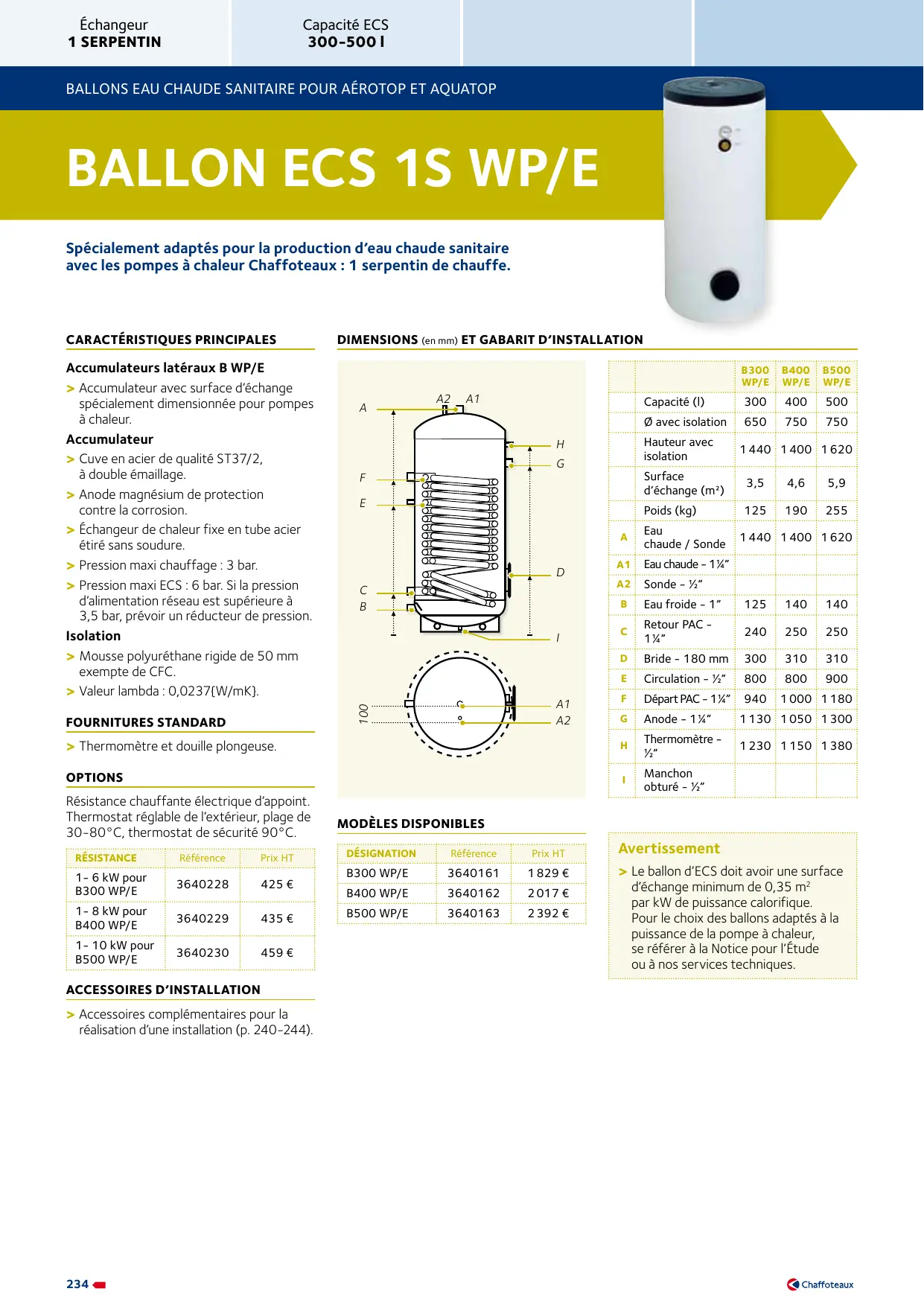

MODE D'EMPLOI CHAFFOTEAUX & MAURY B500 WP-E CHAFFOTEAUX & MAURY

Spécialement adaptées pour la production d'eau chaude sanitaire avec les pompes à chaleur Chaffoteaux : 1 serpentin de chauffe.

Accumulateurs latéraux b wp/e

Accumulateur avec surface d'échange spécialement dimensionnée pour pompes à chaleur.

Accumulateur

Cuve en acier de qualité ST37/2, à double émailage. Anode magnésium de protection contre la corrosion. Échangeur de chaleur fixe en tube acier étiré sans soudure. Pression maxi chauffage : 3 bar. Pression maxi ECS : 6 bar. Si la pression d'alimentation réseau est supérieure à 3,5 bar, prévoir un réducteur de pression.

Isolation

Mousse polyurethane rigide de 50 mm, exemple de CFC. Valeur lambda: 0,0237[W/mK].

Fournitures standard

Thermomètre et douille plongeuse.

Résistance chauffante électrique d'appoint. Thermostat réglable de l'extérieur, plage de 30 - 80°C, thermostat de sécurité 90°C

RÉSISTANCE	Référence	Prix HT
1 - 6 kW pour B300 WP/E	3640228	425 €
1 - 8 kW pour B400 WP/E	3640229	435 €
1 - 10 kW pour B500 WP/E	3640230	459 €

Accessoires complémentaires pour la réalisation d'une installation (p. 240-244).

MODELES DISponIBLES

DÉSIGNATION	Référence	Prix HT
B300 WP/E	3640161	1829 €
B400 WP/E	3640162	2017 €
B500 WP/E	3640163	2392 €

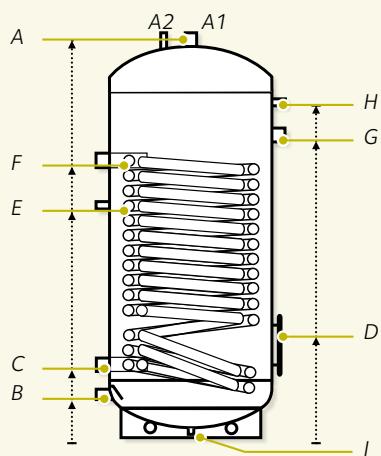

		B300 WP/E	B400 WP/E	B500 WP/E
	Capacité (l)	300	400	500
	Ø avec isolation	650	750	750
	Hauteur avec isolation	1 440	1 400	1 620
	Surface d'échange (m²)	3,5	4,6	5,9
	Poids (kg)	125	190	255
A	Eau chaude / Sonde	1 440	1 400	1 620
A1	Eau chaude - 1¼"
A2	Sonde - ½"
B	Eau froide - 1"	125	140	140
C	Retour PAC - 1¼"	240	250	250
D	Bride - 180 mm	300	310	310
E	Circulation - ½"	800	800	900
F	Départ PAC - 1¼"	940	1 000	1 180
G	Anode - 1¼"	1 130	1 050	1 300
H	Thermomètre - ½"	1 230	1 150	1 380
I	Manchon obturé - ½"

Avertissement

Le gallon d'ECS doit avoir une surface d'échange minimum de 0,35 m² par kW de puissance calorifique. Pour le choix des ballons adaptés à la puissance de la pompe à chaleur, se référer à la Notice pour l'Étude ou à nos services techniques.
