CHAFFOTEAUX & MAURY AMPHORA DELTA 28 FF - Chaudière à gaz CHAFFOTEAUX & MAURY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Modèle	CHAFFOTEAUX & MAURY AMPHORA DELTA 28 FF
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Puissance thermique	28 kW
Type de gaz	Gaz naturel ou propane
Rendement énergétique	90 %
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle par un professionnel recommandée
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Normes de sécurité	Conforme aux normes CE et NF
Garantie	2 ans
Compatibilités	Compatible avec les systèmes de chauffage central

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AMPHORA DELTA 28 FF CHAFFOTEAUX & MAURY

Comment réinitialiser la chaudière CHAFFOTEAUX & MAURY AMPHORA DELTA 28 FF ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes. Attendez que le voyant de fonctionnement s'allume.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord si l'alimentation électrique est branchée et si le disjoncteur est en marche. Assurez-vous également que la pression de l'eau est supérieure à 1 bar.

Comment augmenter la température de l'eau chaude ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour augmenter la température de l'eau chaude. Réglez-le selon vos besoins.

Que signifie le code d'erreur E01 ?

Le code d'erreur E01 indique un problème de détection de la flamme. Vérifiez que le gaz est ouvert et que l'électrode d'allumage est propre.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur chaque radiateur. Laissez s'échapper l'air jusqu'à ce que l'eau commence à couler, puis fermez la vanne.

Que faire si la chaudière fuit ?

Coupez immédiatement l'alimentation en eau et en électricité. Contactez un professionnel pour diagnostiquer et réparer la fuite.

Quelle est la pression normale de fonctionnement de la chaudière ?

La pression normale de fonctionnement doit se situer entre 1 et 1,5 bar. Si elle est inférieure, vous devez ajouter de l'eau au circuit.

Comment nettoyer le filtre à eau ?

Fermez l'alimentation en eau, retirez le filtre et nettoyez-le à l'eau claire. Replacez-le une fois sec.

Est-ce que je peux utiliser un produit de nettoyage pour ma chaudière ?

Il est recommandé d'utiliser des produits spécifiquement conçus pour les chaudières. Évitez les nettoyants abrasifs qui pourraient endommager les composants.

Quand dois-je faire entretenir ma chaudière ?

Il est conseillé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

MODE D'EMPLOI CHAFFOTEAUX & MAURY AMPHORA DELTA 28 FF CHAFFOTEAUX & MAURY

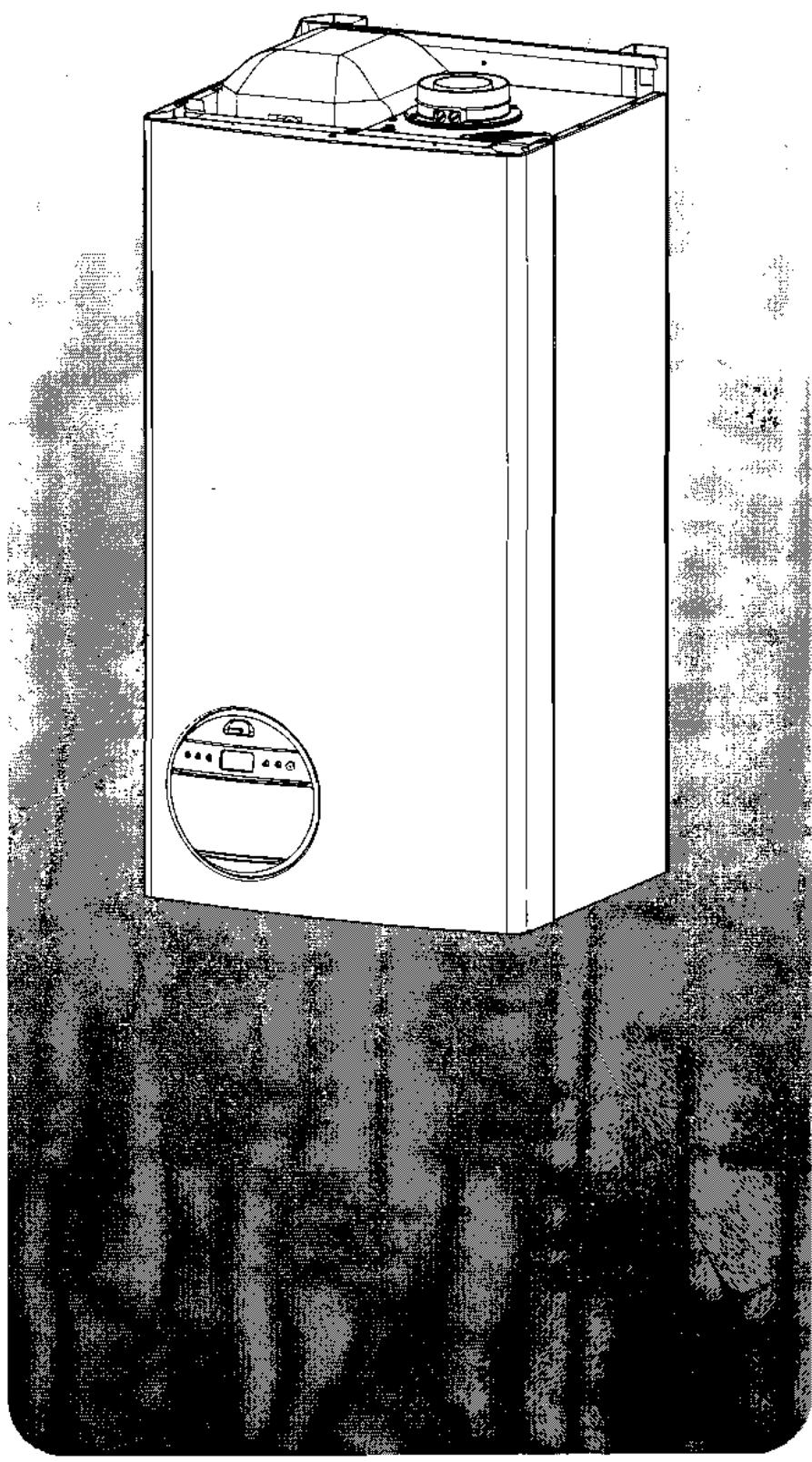

Manuel de l'utilisateur

24 CF 24 VMC 24 FF 28 FF

Chermonsieur,

Nous vous remercions d'avoir besoin d'une chaudière de notre fabrication. Soyez assuré de la qualité technique de notre produit.

Ce livre, incluant les consignes et les conseils, a été rédigé dans le but de vous informer sur son installation, son utilisation et son entretien afin que vous puissiez en apprécier toutes les qualités.

Conservez ce livre avec soin pour toute consultation ultérieure.

Notre service technique le plus proche est à votre entière disposition en cas de besoin.

Salutations distinguées

CHAPTEAUX MAURY

Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de l'installation suivante. C'est pour vous l'assurance qu'il s'est conformé à la notice d'installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié “station technique Chaffoteaux & Maury.

1. AVERTISSEMENTS GÉNÉRAUX 3 Consignes de sécurité 4
2. PANNEAU DE CONTRÔLE 5
3. INSTRUCTIONS D'UTILISATION 5
4. INCIDENTS DE FONCTIONNEMENT 7 5. CHANGEMENT DE GAZ 8
5. ENTRETIEN 8

Le présent livre, associé au manuel "Instructions techniques pour l'installation et l'entretien", est partie intégrante et essentielle du produit. Ces deux documents doivent être conservés avec soin par l'utilisateur et doivent toujours accompagner la chaudière, même en cas de cession à un tiers et / ou de transfert sur une autre installation.

Lisez attentivement les instructions et les avertissements contenus dans le présent livre et dans le manuel d'installation et d'entretien car ils fournissent des informations importantes relatives à la sécurité lors de l'installation, de l'utilisation et de l'entretien.

1. Aventissements genéraux

Cet appareil sert à produire de l'eau chaude pour un usage domestique. Il doit être raccordé à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, compatibles avec ses caractéristiques et sa puissance.

Il est interdit d'utiliser l'appareil à des fins différentes de celles spécifiées. Le constructeur ne peut être tenu responsable des eventuels dommages dérivant d'utilisations inappropriées ou du non-respect des instructions reportées dans le présent livre.

L'installateur doit être habilité pour l'installation des appareils de chauffage, conformément à la loi n° 46 du 05/03/1990, et doit, en fin de travaux, donner la déclaration de conformité au maître d'ouvrage.

L'installation, l'entretien et toute autre intervention doivent être réalisés dans le respect des normes en vigueur et des indications du constructeur.

En cas de panne et/ou de dysfonctionnement, éteindre l'appareil et fermer le robinet du gaz. Ne pas essayer de réparer l'appareil mais s'adresser à un personnel qualifié.

Seuls des techniciens qualifiés sont autorisés à exécuter les éventuelles réparations, en utilisant exclusivement des pièces de rechange d'origine. Le non-respect des avertissements ci-dessus peut compromettre la sécurité de l'appareil et dégager toute responsabilité du constructeur.

Dans le cas de travaux ou d'opérations d'entretien des éléments placés près des conduits ou des dispositifs d'évacuation des fumées et de leurs accessoires, éteindre l'appareil. Lorsque les travaux sont achevés, faire vérifier les conduits ou les dispositifs par un technicien qualifié.

En cas d'inutilisation prolongée de la chaudière :

• débrancher l'alimentation électrique en plaçant les commutateurs 22 et 23 sur la position "O"
• fermer les robinets du gaz, de la partie thermique et de la partie sanitaire,
• vidanger l'installation thermique et sanitaire, s'il existe un risque de gel.

En cas de dépose définitive de la chaudière, faire réaliser les opérations par un personnel technique qualifié.

Pour le nettoyage des parties externes, éteindre la chaudière en plaçant les commutateurs 22 et 23 sur la position "O".

Ne pas utiliser ou stocker de substances facilement inflammables dans le local où la chaudière est installée.

Consignes de sécurité

Légendes symboles:

La non observation du signal entraine des risques de blessures, mortelles dans certaines circonstances, pour les personnes.

La non observation de l'advertissement peut entrainer des dommages, parfois graves, pour les biens, l'environnement ou les animaux.

CONSIGNE	RISQUES
Ne pas effectuer d'opérations nécessitant l'ouverture de l'appareil.	Electrocution due à la présence de composants sous tension.Brûlures dues à la présence de composants sur-chauffés ou blessures dues à la présence de bords ou de renflements coupants.
Ne pas effectuer d'opérations nécessitant la dépose de l'appareil.	Electrocution due à la présence de composants sous tension.
	Inondations dues à des fuites d'eau des tuyautieries dés-olidarisées.
	Explosions, incendies ou intoxications dues à des fuites de gaz des tuyautieries désolidarisées.
Ne pas déterminer le cable de l'alimentation électrique.	Electrocution due à la présence de fils dénudés sous tension.
Ne pas laisser d'objets sur l'appareil.	Blessures dues à des chutes d'objets par suite de vibrations
	Déterrioration de l'appareil ou des objets placés au-dessous, due à des chutes d'objets par suite de vibrations.
Ne pas monter sur l'appareil.	Blessures dues à la chute de l'appareil
	Déterrioration de l'appareil ou des objets placés au-dessous due à la chute de l'appareil à la suite d'un déta-chment de ses fixations.
Ne pas monter sur une chaise, un tabouret, une échelle ou sur un support instable pour nettoyer l'appareil.	Blessures dues à une chute ou à un pincement (échelles doubles).
Ne pas effectuer d'opérations de nettoyage de l'appareil sans avoir préalablement étant l'appareil et mis l'interrupteur externe sur la position OFF	Electrocution due à la présence de composants sous tension
Ne pas utiliser d'insecticides, de solvants ou de détergents agressifs pour le nettoyage de l'appareil	Déterrioration des parties en matière plastique ou peintes
Ne pas utiliser l'appareil à des fins différentes de celles d'une utilisation domestique courante.	Déterrioration de l'appareil due à une surcharge de fonctionnement.Détérioration des objets incorrectly traités
Ne pas laisser des enfants ou des personnes inexpectes utiliser l'appareil.	Déterrioration de l'appareil due à une utilisation incorrec-te.
En cas d'odeur de brûlé ou de fumée s'échappant de l'ap-pareil, couper l'alimentation électrique, fermer le robinet principal du gaz, ouvrir les fenêtres et prévenir un techni-cien.	Blessures par brûlures, inhalation des fumées, intoxication
En cas de force odeur de gaz, fermer le robinet principal du gaz, ouvrir les fenêtres et prévenir un techni-cien	Explosions, incendies ou intoxications

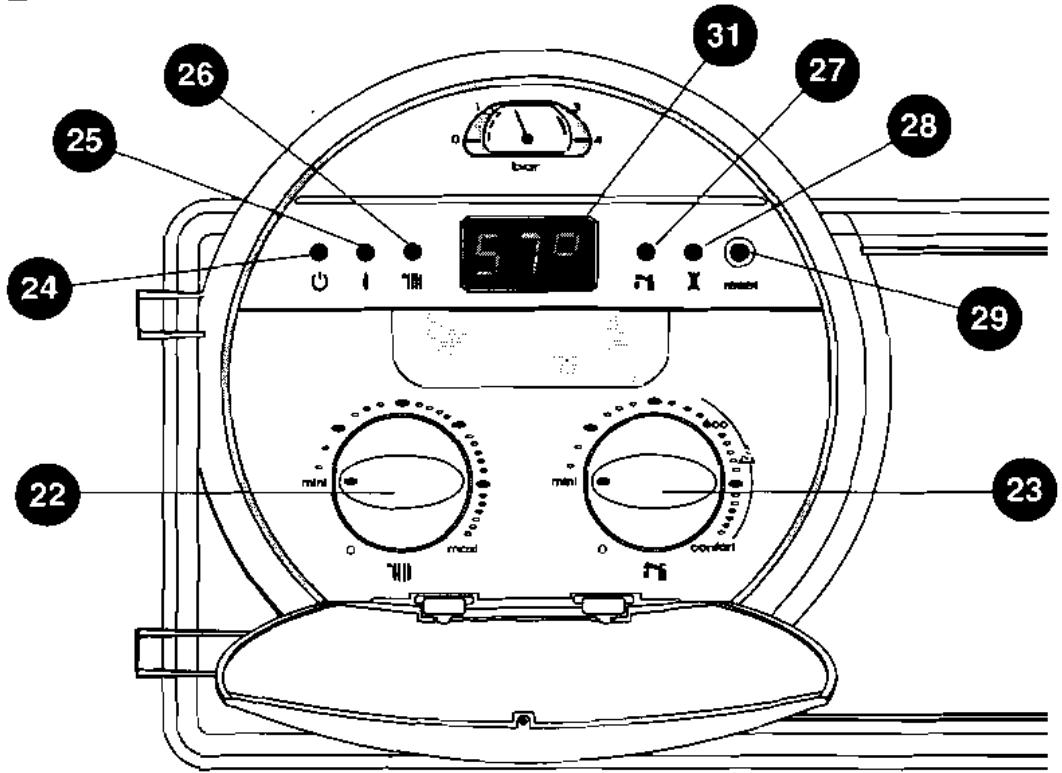

Description du tableau de bord :

22 - Commutateur chauffage : Arrêt / mini / maxi 23 - Commutateur sanitaire : Arrêt / mini / éco / confort 24 - Voyant vert de mise sous tension 25 - Voyant orange de fonctionnement brûleur 26 - Voyant vert de mode chauffage 27 - Voyant vert de mode sanitaire 28 - Voyant rouge de mise en sécurité 29 - Bouton poussoir de réarmement 31 - Afficheur : température de chauffage ou signalisation d'incident

Attention

Seul un personnel qualifié peut réaliser l'installation, le premier démarrage et les réglages d'entretien.

Une installation incorrecte peut provoquer des dommages aux personnes, aux animaux et aux biens, pour lesquels le constructeur ne peut être tenu responsable.

Recommandations pendant la période de fonctionnement

Si la chaudière est installée à l'intérieur d'un appartement, vérifier que les dispositions relatives à l'entrée d'air et à la ventilation du local (selon les lois en vigueur) sont bien respectées.

• Contrôler périodiquement la pression d'eau sur le manomètre placé sur le boîtier et vérifier, lorsque l'installation est froide, que celle-ci est comprise entre 0,5 et 1,5 bar. Si la pression se situe en dessous de la valeur minimale, il faut la rétablir à l'aide des robinets de remplissage situés sur la barrette de la chaudière. Lorsque la valeur moyenne de 1 bar est atteinte, refermer les robinets. Si la chute de pression est très fréquente, il existe probablement une fuite d'eau dans l'installation. Dans ce cas, l'intervention d'un plombier s'avère nécessaire.

Mode de chauffage autorisé seul

Levoyant26estalluméetl'afficheurindique latempératuredepartchauffage, ex.

Le commutateur 22 permet d'ajuster la température de l'eau du circuit départ chauffage en fonction des besoins saisonniers :

• vers maxi par temps froid
• vers mini par temps doux

La demande TA est visualisée par un point en bas à droite de l'afficheur

Mode sanitaire autorisé seul

Le voyant 27 est allumé et :

1er cas : pas de puisage et pas de rechauffage ballon

L'afficheur indique en fixe

2ème cas : réchauffage balloon

L'afficheur indique

défillement des segments dans le sens horaire

3ème cas : puisage

L'afficheur indique

défillement des segments dans le sens horaire

Le commutateur 23 permet d'ajuster la température de l'eau sanitaire entre les positions mini et contort. Pendant ce réglage, l'afficheur clignote et indique la température moyenne de consigne de stockage de l'eau chaude sanitaire.

Lorsque le commutateur est situé dans la zone Delta Safe (ballon à 60°C minimum), le risque de développement de bactéries de type légionnelle est évité.

Mode sanitaire et chauffage autorisés

Les voyants 26 et 27 sont allumés et :

1er cas : pas de puisage et pas de rechauffage ballon

L'afficheur indique la température de réchauffage, ex.

2ème cas: réchauffage balloon

L'afficheur indique

défillement des segments dans le sens horaire

3ème cas : puisage

L'afficheur indique

défilé des segments dans le sens horaire

Mode veille

Segment milieu fixe + voyant de mise sous tension 24 allumé

Mise en veille de la chaudière et fonction hors gel

Placer les commutateurs sur chauffage 22 et sanitaire 23 en position O. Les voyants verts 26 et 27 s’éteignent

Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice intervient toutes les 23 heures.

Attention : dans ce mode, la fonction hors gel du TA est inopérante.

Fonction hors gel chaudière : à 7°C déclenchement de la pompe

à 4°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA, laisser la chaudière en position chauffage

Arrêt complet de la chaudière

• placer les commutateurs sur 22 et 23 en position O extinction des voyants verts 26 et 27
• Couper l'alimentation électrique de l'appareil - fermer le robinet gaz

Note: dans cette position le hors-gel n'est pas assuré

4. Incidents de fonctionnement

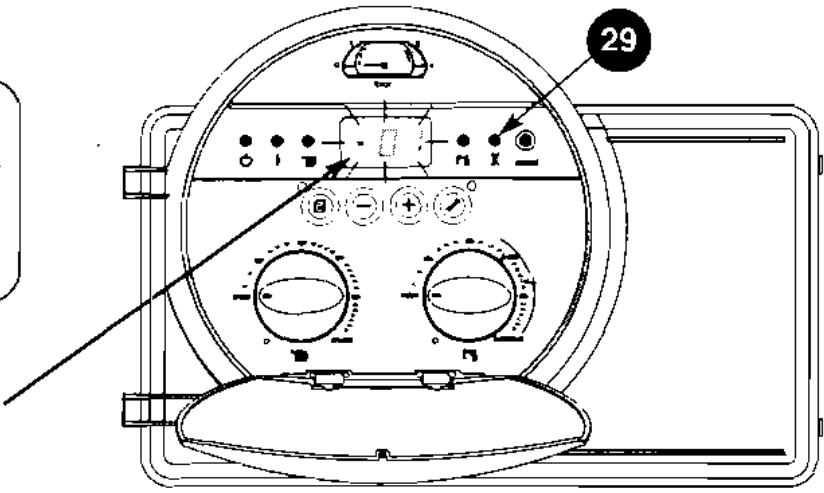

En cas d'anomalie de fonctionnement ou d'information, l'afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème,

Pour les defaults 01 et 03 l'appareil se verrouille, voyant rouge 29 allumé

Mise en sécurité par surchauffe

DEFAULT

Codage afficheur	Intitulé du defaulted	Information
01	Mise en sécurité par surchauffe
02	Mise en sécurité par défaut d'allumage
05		Hors-gel pompe
06		Hors-gel brûleur
07	Absence circulation d'eau
08	Défaut de circulation d'eau primaire
09	Thermistance sanitaire ouverte
10	Thermistance sanitaire court-circuitée
11	Thermistance départ chaudiage ouverte
12	Thermistance départ chaudiage court-circuitée
13	Thermistance retour chaudiage ouverte
14	Thermistance retour chaudiage court-circuitée
17	Mise à l'anél par défaut de débordement fumées (Spott) (CF) ou fusible 1,25 A
18		Tentative de réallumage
19	Mise en sécurité par débordement fumées (VMC)
20	Problème de cablage (FF) ou fusible 1,25 A
21	Absence de débit d'extraction (FF)
22	Défaillance du dispositif de détention d'extraction (FF)
23	Vitesse d'extracteur faible (FF)
24	Défaut de contrôle de fonctionnement de l'extracteur (FF)
25	Thermistanceallon ouverte
26	Thermistanceallon court circuitee
27		Températureallon hors limite
31	Problème de communication avec la carte d'affichage
32	Défaut de communication avec la carte principale

Cette chaudière est équipée d'un système de détection du début d'extraction des gaz brûlés qui autorise le fonctionnement du brûleur. En cas d'insuffisance prolongée de début, la chaudière est mise en arrêt de sécurité; afficheur code défaut 21

Attention: ce dispositif de contrôle de l'évacuation des produits de la combustion ne doit pas être mis hors service; ni faire l'objet d'interventions intermédiaires. En cas de remplacement, seules les pièces d'origine peuvent être employées.

Important!

Si cette situation se répète fréquemment, demander l'intervention du Service d'Assistance Technique agréé afin qu'il contrôle le système d'évacuation des tumees et la ventilation du local.

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

Circuit sanitaire

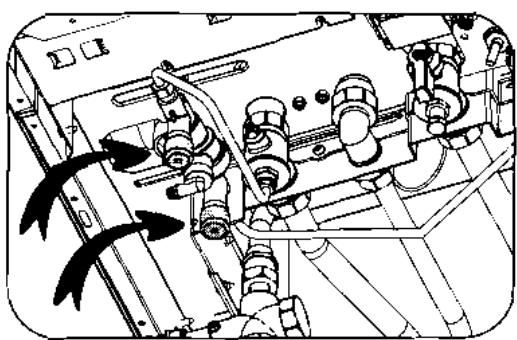

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d'eau, le robinet d'eau froide de l'installation, puis :

• ouvrir un robinet d'eau chaude, - actionner la vanne d'évacuation de la soupape ballon L'eau s'écoule par l'orifice de vidange.

Circuit chauffage

Prendre l'une des dispositions suivantes :

-1) Vidanger le circuit de l'installation de chauffage - 2) Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire. - 3) Laisser tourner installation au ralenti en réglant le thermostat d'ambiance sur la position "hors-gel" (entre 5 et 10°C ).

Attention : laisser la chaudière en position chauffage

5. Changes de gaz

Nos chaudières sont conçues pour un fonctionnement au gaz méthane et aux gaz GPL.

Si une adaptation s'avère nécessaire, s'adresser à un technicien qualifié ou à notre Service d'Assistance Technique agréé.

Chaffoteaux & MAURY

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 0147598001

Fax Services Techniques : 01 47 59 80 02

www.chaffoteaux-maury.fr
