MD 81460 - Autoradio MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3, USB et carte SD/MMC
Marque	MEDION
Modèle	MD 81460
Dimensions (L × P × H)	178 × 165 × 50 mm
Tension d'alimentation	DC 12 V, masse négative
Puissance de sortie	4 × 25 W RMS
Plages de fréquences radio	FM : 87,5 – 108 MHz ; MW : 522 – 1620 kHz
Lecteur CD	CD audio, CD-R, CD-RW
Lecteur MP3	MP3 (ISO 9660 & Joliet)
Support de données USB	USB 1.1/2.0, jusqu'à 1 Go
Cartes mémoire	SD jusqu'à 1 Go, MMC jusqu'à 512 Mo
Mécanisme laser	Laser de classe 1
Panneau avant	Détachable (touche REL)
Fonctions radio	RDS (AF, TA, PTY, EON), 30 stations présélectionnables (6 par bande)
Fonctions audio	Volume, graves, aigus, balance, fader, DSP (Flat, Pop, Classique, Rock), Loudness, Mute
Écran	Affichage des informations RDS, ID3 Tag, horloge
Nettoyage	Chiffon doux et sec ; ne pas utiliser de solvants ou détergents
Consignes de sécurité	Ne pas réparer soi-même ; sécurité routière ; éviter l'humidité et les températures extrêmes
Réparabilité	Confier au centre de service agréé

FOIRE AUX QUESTIONS - MD 81460 MEDION

Comment réinitialiser l'autoradio ?

Appuyez sur la touche RESET (26) avec un objet pointu (stylo à bille) pour restaurer les réglages d'usine. Effectuez cette opération en cas de dysfonctionnement après la première mise en service ou si les touches ne répondent pas.

Comment régler l'heure manuellement ?

Affichez l'heure avec la touche CL (22), puis maintenez-la enfoncée jusqu'à ce que l'heure clignote. Tournez le bouton MULTIJOG (5) vers la droite pour les heures, vers la gauche pour les minutes. Appuyez à nouveau sur CL pour enregistrer.

Comment activer la fonction RDS AF ?

Appuyez brièvement sur la touche AF (1) pour activer/désactiver la fonction Fréquences alternatives. Lorsque AF est activé, la radio bascule automatiquement sur une fréquence plus forte diffusant le même programme.

Comment mémoriser une station radio ?

Sélectionnez la station souhaitée, puis appuyez environ 3 secondes sur l'une des touches de présélection M1 à M6 (15-19). Un bip confirme l'enregistrement. Vous pouvez mémoriser 6 stations par bande (FM1, FM2, FM3, MW1, MW2).

Comment lire des fichiers MP3 depuis une clé USB ?

Branchez la clé USB sur la prise USB (24) située à l'avant. L'autoradio détecte automatiquement les fichiers MP3/WMA et affiche USB à l'écran. La navigation et la lecture se font comme pour un CD MP3.

Comment détacher le panneau de commande ?

Appuyez sur la touche REL (3) pour déverrouiller le panneau. Dégagez d'abord le côté gauche, puis retirez-le. Conservez toujours le panneau dans son étui de protection.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le contact du véhicule est enclenché. Si le fusible est défectueux, remplacez-le. Assurez-vous que le câble d'alimentation permanent (jaune) est correctement branché. En cas de problème persistant, effectuez une réinitialisation avec la touche RESET.

Comment utiliser la fonction TA (radioguidage) ?

Appuyez brièvement sur la touche TA (11) pour activer la fonction. Lorsqu'un bulletin d'information routière est émis, l'autoradio bascule automatiquement du mode CD à la radio, même si vous écoutez une autre source. Pour interrompre le bulletin sans désactiver TA, rappuyez sur TA.

Comment nettoyer l'autoradio ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez pas de solvants, de détergents chimiques ou de produits abrasifs qui pourraient endommager la surface ou les inscriptions.

Quels types de CD sont supportés ?

L'autoradio lit les CD audio, CD-R et CD-RW. Pour les MP3, les formats ISO 9660 et Joliet sont supportés. Veillez à ce que les CD soient propres et insérés face imprimée vers le haut.

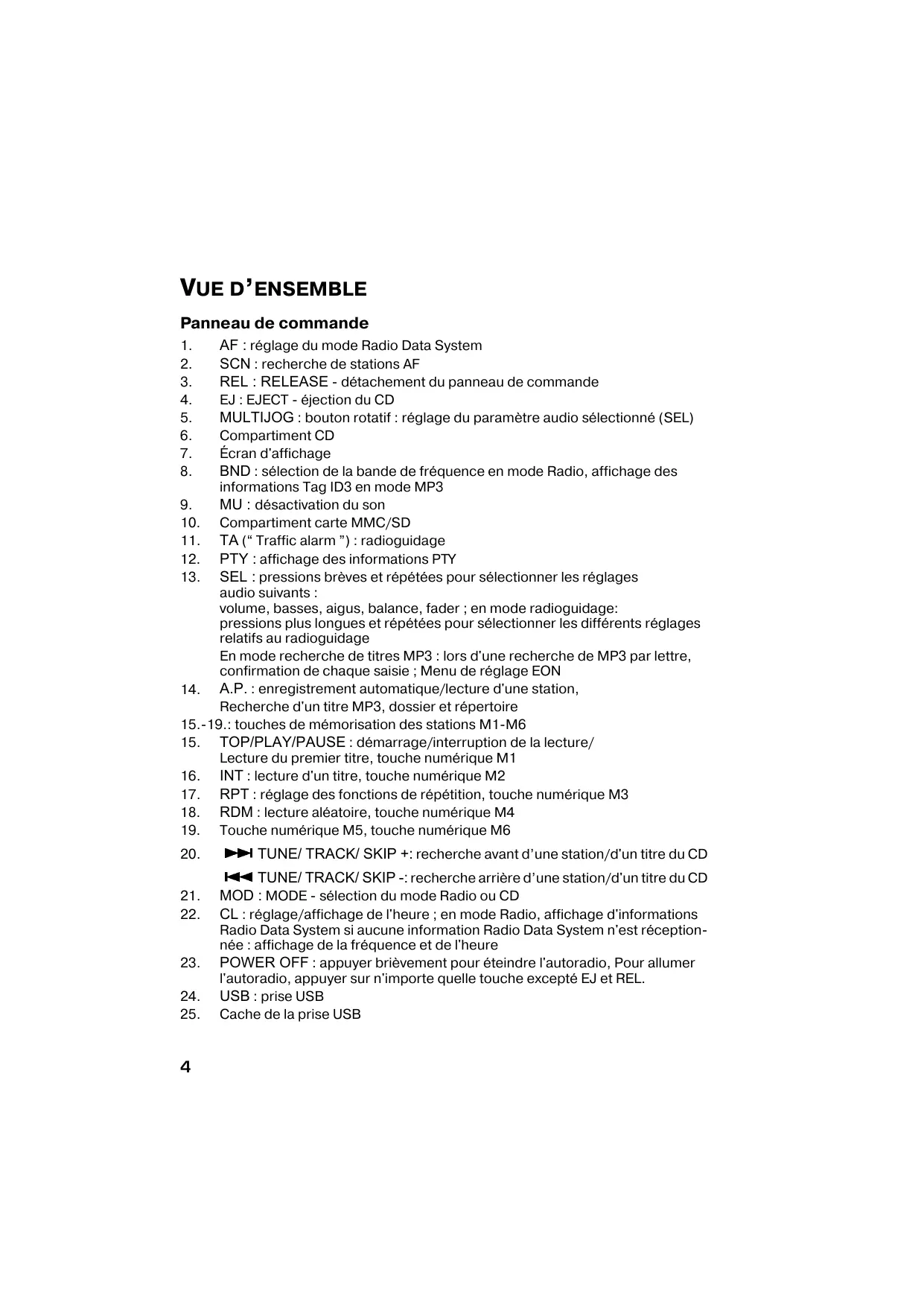

MODE D'EMPLOI MD 81460 MEDION

1. AF: réglage du mode Radio Data System
2. SCN: recherche de stations AF
3. REL: RELEASE - détachement du panneau de commande
4. EJ: EJECT - éjection du CD
5. MULTIJOG : bouton rotatif : réglage du paramètre audio sélectionné (SEL)
6. Compartment CD
7. Écran d'affichage
8. BND: sélection de la bande de fréquence en mode Radio, affichage des informations Tag ID3 en mode MP3
9. MU: désactivation du son
10. Compartiment carte MMC/SD
11. TA ("Traffic alarm") : radioguidage
12. PTY: affichage des informations PTY
13. SEL: pressions brèves et répétées pour sélectionner les règles audio suivantes: volume, basses, aigus, balance, fader; en mode radioguidage: pressions plus longues et répétées pour sélectionner les différents règles relatifs au radioguidage. En mode recherche de titres MP3 : lors d'une recherche de MP3 par litre, confirmation de chaque saisie; Menu de réglage EON
14. A. P. : enregistrement automatique/lecture d'une station, Recherche d'un titre MP3, dossier et répertoire 15.-19. : touches de mémorisation des stations M1-M6
15. TOP/PLAY/PAUSE : Démarrage/Interruption de la lecture/Lecture du premier titre, touche numérique M1
16. INT: Lecture d'un titre, touche numérique M2
17. RPT: réglage des fonctions de répétition, touche numérique M3
18. RDM: Lecture aléatoire, touche numérique M4
19. Touche numérique M5, touche numérique M6
20. TUNE/ TRACK/ SKIP +: recherche avant d'une station/d'un titre du CD

TUNE/TRACK/SKIP-: recherche arrière d'une station/d'un titre du CD

1. MOD: MODE - sélection du mode Radio ou CD
2. CL: réglage/affichage de l'heure; en mode Radio, affichage d'informations Radio Data System. Si aucune information Radio Data System n'est réceptionnée: affichage de la fréquence et de l'heure.
3. POWER OFF: appuyer brièvement pour éteindre l'autoradio. Pour allumer l'autoradio, appuyer sur n'importe quelle touche excepté EJ et REL.
4. USB: prise USB
5. Cache de la prise USB

Derrière le panneau avant

1. RESET : restauration des réglages d'usine de l'appareil
2. Voyant antivol : clignote lorsque le panneau de commande a été retiré

Consignes de sécurité 7

Ne pas laisser d'appareils électriques entre les mains des enfants..... 7

Sécurité routière 7

Ne jamais réparer soi-même l'appareil. 7

Le lecteur CD 8

Nettoyage de l'appareil 8

Montage 8

Montage 9

Consignes d'installation 9

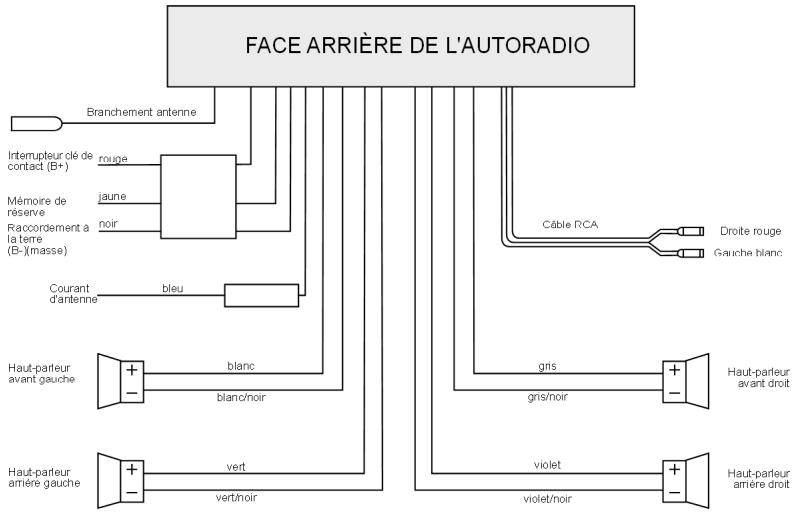

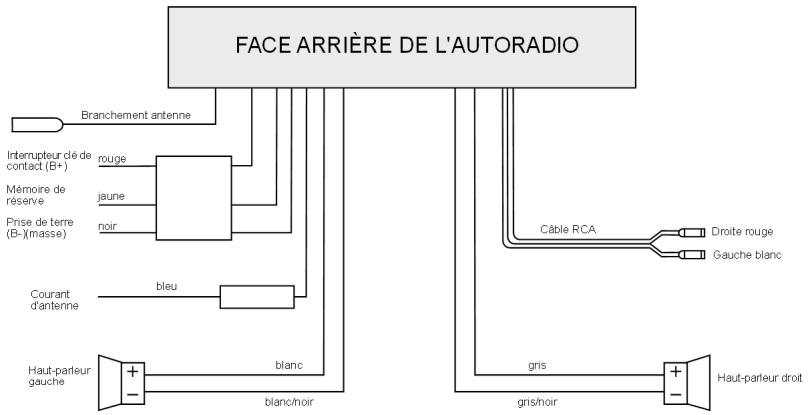

Exemples de branchements 10

Montage de l'autoradio dans le compartiment 10 ISO 11

La prise d'adaptation ISO 12

Démontage de l'appareil 13

Panneau de commande 14

Utilisation 15

Utilisation de base 15

Fonctions radio 17

Radio Data System 18

Menu de réglage EON 20

Fonctions PTY 22

Lecture de CD audio 23

Lecture de CD MP3 24

Consignes de sécurité

Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche. Tenez compte des mises en garde figurant sur l'appareil et dans le mode d'emploi.

Gardez le mode d'emploi dans la voiture. Si vous vendez ou donnez l'autoradio, transmettez impérativement ce mode d'emploi.

Ne pas laisser d'appareils électriques entre les mains des enfants

Ne laissez jamais un enfant utiliser sans surveillance un appareil électrique.

Les piles/batteries peuvent présenter un risque mortel en cas d'ingestion. Conservez toujours l'appareil et les piles hors de portée des jeunes enfants. En cas d'ingestion d'une pile, faites immédiatement appel à un médecin.

Conservez également les matériaux d'emballage hors de portée des enfants. Il y a risque d'étouffement.

Sécurité routière

La sécurité routière est la première des priorités. Utilisez votre autoradio uniquement lorsque les conditions de circulation s'y présentent. Familiarisez-vous avec l'appareil avant de commencer votre trajet.

Les sirènes de la police, des pompiers et des autres services de secours doivent pouvoir être entendues au moment opportun. Au cours du trajet, écoutez votre programme avec un volume sonore raisonnable.

Ne jamais réparer soi-même l'appareil.

N'essayez en aucun cas d'ouvrir et/ou de réparer vous-même l'appareil. Vous risqueriez de vous électrocuter. En cas de problème, adressez-vous à notre Centre de service ou à un autre atelier spécifique.

Le lecteur CD

Le lecteur CD est un produit laser de classe 1. L'appareil est équipé d'un système de sécurité qui empêche la fuite de rayons laser dangereux au cours d'une utilisation normale. Pour prévenir tout risque de blessure aux yeux, prenez garde à ne jamais manipuler ni abîmer le système de sécurité de l'appareil.

Manipuler le compartiment disque avec précaution

Mis à part des CD, n'introduisez aucun autre objet dans le compartiment disque. Cela risquerait d'endommager le mécanisme précis d'insertion.

Nettoyage de l'appareil

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. N'utilisez pas de dissolvants ou de détergents chimiques, car ils pourraient abîmer la surface et/ou les inscriptions figurant sur l'appareil.

Montage

Si vous souhaitez installer vous-même votre autoradio, lisez les consignes d'installation et de branchement figurant dans ces instructions.

Consignes d'installation

• Insérez l'appareil dans l'emplacement prévu à cet effet ou montez-le à un endroit qui ne génère pas la conduite.
• Branchez brièvement les câbles avant de monter définitivement l'appareil. Assurez-vous que ces derniers sont bien insérés et que le système fonctionne correctement.
• Si des modifications s’avèrent nécessaires au niveau du véhicule, adressez-vous à un concessionnaire automobile ou un atelier spécialisé.
• Installez l'appareil de manière à ce qu'il ne provoque pas de blessures en cas de freinage brusque.
• Si l'appareil est monté à plus de par rapport à l'horizontale, cela peut entraîner une baisse de ses performances.
• Évitez de monter l'appareil à des endroits exposés à de fortes températures (par ex. les rayons directs du soleil)

ou l'air chaud d'un radiateur), la poussière, la saleté ou des vibrations très importantes.

Remarques

Veillez à brancher le câble de réserve rose au plus vite. Sinon, l'enregistrement des stations ne pourrait pas fonctionner.

Vous pouvez brancher un amplificateur externe au câble RCA (prise Cinch rouge et blanche). Lors du branchement, consultez le mode d'emploi de l'amplificateur externe.

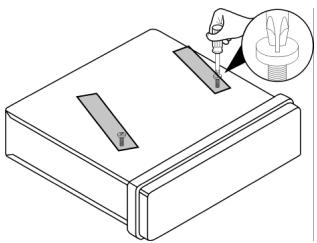

Montage de l'autoradio dans le compartiment ISO

• Avant de procéder au montage, retirez impérativement les deux vis situées sur la partie supérieure du boîtier de l'autoradio et servant à sécuriser le transport (marquées par des fanions rouges)!

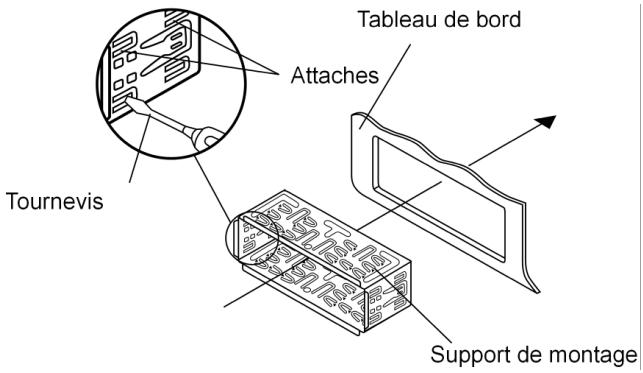

Montage

L'autoradio peut être installé dans n'importe quel compartiment d'encastrement ISO standard. Si votre véhicule ne dispose pas de compartiment ISO, informez-vous auprès d'un atelier ou d'un commerce spécialisé, ou rendez-vous dans les rayons spécialisés des grandes surfaces.

• Retirez le support de montage du boîtier de l'autoradio.
• Glissez le support de montage dans le compartiment d'encastrement ISO.
• À l'aide d'un tournevis, repliez les attaches du support de montage de manière à ce qu'il soit fixé fermement dans le compartment (voir l'illustration).

Assurez-vous que le support tient bien solidement. - Branchez le bloc de prises ISO de l'autoradio aux deux connecteurs ISO de votre véhicule. - Branchez le câble de l'antenne du véhicule à la prise antenne de l'autoradio. - Poussez doucement l'autoradio dans le support de montage, jusqu'à ce qu'il s'enclenche.

Au cours du montage, utilisez le bloc ISO de l'autoradio. L'adaptateur ISO spécifique au véhicule dont vous aurez éventuellement besoin est disponible dans des ateliers ou commerçants spécialisés ou encore dans les rayons spécialisés des grandes surfaces.

En cas de démontage du bloc ISO, la garantie ne s'applique plus!

Prenez garde aux câbles lors de la mise en place : ils pourraient être endommagés.

• Appuyez sur la touche RESET (26) à l'aide d'un stylo à bille ou d'un autre objet pointu.
• Placez le panneau de commande comme décrit plus bas.

La prise d'adaptation ISO

Utilisez la prise d'adaptation ISO de votre voiture pour le bloc de prises ISO de l'autoradio afin d'établir un raccordement électrique sûr.

Câble de réserve

Attention : pour que la mémorisation des stations puisse se faire, le câble de réserve rose doit être relié au plus permanent.

Une fois tous les raccordements effectués, appuyez sur la touche RESET (26).

Câble de relais de l'antenne

Le câble bleu fourni est destiné à une antenne commandée par relais. Le relais sort automatiquement l'antenne lorsque la radio est mise en marche. Lorsqu'elle est éteinte, l'antenne reste à nouveau.

Ce câble de relais peut aussi servir à commander un amplificateur externe. Pour un branchement correct, reportez-vous au mode d'emploi de l'amplificateur.

Ne reliez jamais le câble bleu au câble moteur, vous risqueriez d'endommager l'autoradio!

Répartition des différents éléments du bloc ISO

	BLOC B - Haut-parleur		BLOC A - Alimentation électrique
1	arrière droit +	1
2	arrière droit -	2
3	avant droit +	3
4	avant droit -	4	Plus permanent (tension de bord permanente de 12 V)
5	avant gauche +	5	Antenne auto (aussi pour amplificateur externe etc.)
6	avant gauche -	6
7	arrière gauche +	7	Plus de commutation (ten-sion active de 12 V, via la clé de contact)
8	arrière gauche -	8	Masse

Problèmes de permutation des câbles

Dans certains modèles de véhicules, l'emplacement standard des câbles [4] et [7] du bloc A ISO (voir ci-dessus) est permuté d'origine.

Dans ce cas, certaines fonctions sont compromises, vous pouvez par ex. perdre la mémorisation des stations.

Pour y remédier, le câble rouge (plus de commutation) et le câble rose (plus-permanent) du bloc ISO doivent être permutés.

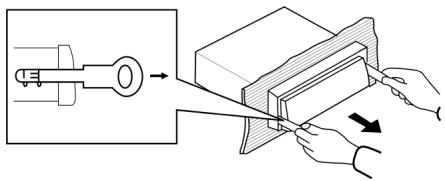

Démontage de l'appareil

Pour retirer l'appareil du véhicule, commencez par enlever le châssis et insérez les clés de droite et de gauche dans les fentes correspondantes de part et d'autre de l'appareil. Les attaches retrouvent leur position initiale et vous pouvez alors dégager l'appareil.

Mise en place du panneau de commande

• Insérez le côté droit du panneau de commande dans le support et appuyez sur le côté gauche pour le fixer au support. S'il est bien enclenché, vous entendez un "clic".
• Vérifiez que le panneau de commande est bien en place et ne peut plus bouger. Si le panneau de commande n'est pas correctement installé, des informations erronées apparaissent sur l'écran et/ou certaines touches ne fonctionnent pas correctement.

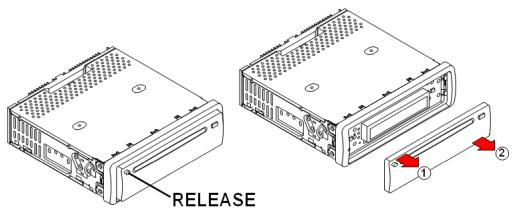

Détachement du panneau de commande

• Appuyez sur la touche REL (3). Le panneau de commande se détache et vous pouvez le retirer en dégageant d'abord le côté gauche.

Conservez toujours le panneau de commande dans son étui de protection.

Mettre en marche/éteindre

• Pour allumer l'autoradio, appuyez sur n'importe quelle touche excepté EJ (4) ou REL (3). L'autoradio s'allume également lorsqu'un support de données (USB/MMC/SD) est inséré.
• Pour l'éteindre, appuyez brièvement sur la touche POWER (23).

Volume sonore

• Tournez le bouton MULTIJOG (5) pour régler le volume.

Réglez le volume de manière à pouvoir entendre distinctement la sirène des véhicules de secours!

• Appuyez sur la touche SEL (13) pour afficher le réglage actuel du volume (VOL), des basses (BAS), des aigus (TRE), de la balance (BAL) et du fader (FRD).
• Le bouton rotatif MULTIJOG (5) vous permet de modifier les réglages. Le réglage de la balance vous permet de définir la répartition droite/gauche du son ; le réglage du fader vous permet de définir la répartition avant () / arrière (R) du son.

Mute (sourdine)

• Appuyez sur la touche MU (9) pour couper complètement le son.
• Vous pouvez réactiver le son à l'aide d'une touche quelconque. Le son est également réactivé lors de la réception d'une station PTY ou TA (radioguidage).

• Appuyez sur la touche MOD (21) pour basculer entre le mode Radio (affichage RADIO) et le mode CD/MP3 (affichage DISC). Si un support de données USB (affichage USB) est branché ou si une carte SD/MMC (affichage CARD) est insérée, vous pouvez également choisir la lecture de ce support de données.

RESET

• Pour restaurer les réglages d'usine de votre autoradio, appuyez sur la touche RESET (26) à l'aide d'un objet pointu, un stylo à bille par exemple.
• Appuyez sur la touche RESET (26)
• lors de la première mise en marche, le branchement des câbles une fois effectué,
• lorsque les touches de fonction ne sont pas toutes fonctionnelles,
• lorsqu'un message d'erreur apparait sur l'écran.

Réglage de l'heure

Appuyez sur la touche CL (22) pour afficher l'heure.

Lors de la première mise en marche ou après un RESET (26), l'heure se règle automatiquement lorsqu'une station avec Radio Data System est réceptionnée.

Pour régler l'heure manuellement, procédez de la façon suivante :

Lorsque l'heure est affichée, maintenez appuyée la touche CL (22). L'heure clignote.

Tournez le bouton MULTIJOG (5) vers la droite pour régler les heures ou vers la gauche pour régler les minutes.

Appuyez une nouvelle fois sur la touche CL (22) ou attendez que l'affichage réapparaisse, puis enregistrez la nouvelle heure.

Sélection de la bande de réception

• Appuyez sur la touche BND (8) pour basculer entre les différentes bandes de réception : FM1, FM2, FM3, MW1 (ondes moyennes) et MW2. Vous pouvez enregistrer six stations dans chacune des bandes.

Les trois bandes de réception FM1, FM2 et FM3 couvrent la même plage de fréquence (de 87.5 à 108 MHz) et permettent ainsi de mémoriser jusqu'à 18 stations sur la bande FM.

Recherche des stations

• Appuyez durant deux secondes sur l'une des touches TUN/TRK/SKIP+/- (22) pour activer la recherche automatique de stations. L'appareil recherche automatiquement la station suivante. Appuyez sur l'une des touches TUN/TRK/SKIP+/- (22) pour arrêter la recherche automatique.
• Si vous appuyez brièvement sur l'une des touches, vous pouvez modifier manuellement vers le haut ou le bas la fréquence d'émission.

Recherche des stations AF

Appuyez sur la touche SCN (2) dans l'une des trois bandes de réception FM1, FM2 ou FM3 pour rechercher dans la bande de réception FM des stations émettant un signal AF. Les stations diffusant un signal AF émettent des fréquences alternatives qui diffusent également le programme régle.

À chaque fois qu'une station est trouvée, la recherche s'interrompt durant 5 secondes puis se poursuit. Appuyez sur la touche SCN (2) pour interrompre la recherche.

Mémorisation des stations

• Une fois que la recherche automatique a trouvé une station, appuyez durant environ trois secondes sur l'une des touches de mémorisation des stations M1-M6 (15-19). Un bip sonore signale l'enregistrement. 6 stations peuvent être enregistrées dans chaque bande de réception (FM1, FM2, FM3, MW1 et MW2).

Quelques secondes plus tard, l'appareil revient en mode d'affichage normal des stations.

Sélection d'une station

• Utilisez BND (8) pour sélectionner la bande de réception dans laquelle vous avez placé la station.
• En appuyant sur l'une des touches de mémorisation des stations M1-M6 (15-19), vous rappelez les stations enregistrées.

Enregistrement automatique (a. p.)

• Appuyez sur la touche A. P. (14) pour écouter durant environ 5 secondes les stations enregistrées dans chaque bande de réception.
• Appuyez sur la touche A. P. (14) durant environ 2 secondes. L'appareil recherche les six émetteurs les plus puissants des trois bandes de réception FM1, FM2 et FM3, et les stations trouées sont enregistrées aux emplacements de programme 1 - 6 d'une bande de réception. L'autoradio joue ensuite la station mémorisée à l'emplacement de programme 1 de la bande de réception FM1.
• Appuyez sur une des touches M1-M6 (15-19) pour interrompre la recherche.

On entend par Radio Data System un service proposé par les stations de radiodiffusion. Outre les retransmissions musicales et vocales classiques, des informations supplémentaires sont émises sous la forme de signaux numériques codés, qui peuvent être exploités et affichés par l'autoradio. Le nom des programmes ainsi que d'autres informations (informations sur le traffic, titre du morceau de musique en cours, etc.) sont affichés sur l'écran.

Fréquences alternatives (touche AF)

• Appuyez brièvement sur la touche AF (1) afin d'activer ou de désactiver la fonction AF pour le mode Radio Data System. Lorsque la fonction est activée, RF s'affiche sur l'écran. Si la réception est faible, la radio passe automatiquement sur une station Radio Data System émettant le même programme.

L'affichage AF clignote sur l'écran lorsque des informations Radio Data System sont réceptionnées.

Mode programmes régionaux (touche AF)

Certaines stations diffusent des programmes régionaux à des moments précis de l'année.

• Pour activer ou désactiver le mode Programmes régionaux, appuyez sur la touche AF (1) durant plus de 2 secondes. L'affichage REG ON apparait sur l'écran. Attendeze que l'affichage de la radio réapparaisse avant d'activer le mode Régional.
• REG ON: la radio recherche des stations émettant des bulletins d'informations routières mais uniquement dans le cadre régional.
• REG OFF: la radio recherche des stations émettant des bulletins d'informations routières mais uniquement hors du cadre régional.

TA (“traffic announcement”) - radioguidage

• Appuyez brièvement sur la touche TA (11) pour activer ou désactiver cette fonction.

Si la fonction TA est enclenchée (TA est affiché sur l'écran), l'autoradio passe automatiquement du mode CD au mode Radio lorsque des informations de radioguidage sont émises. Les stations émettant des bulletins d'informations routières sont signalées par un TP affiché sur l'écran. Il se peut que l'autoradio passe à la station reliée EON (voir plus bas) lorsque EON capte des informations relatives à la circulation dans un autre programme. Si le niveau sonore se situe sous le seuil, il augmente.

Lorsque la fonction TA est activée, vous pouvez enregistrer/rechercher - au cours d'une recherche automatique de stations ou par le biais de la touche TUN/TRK/SKIP+/- (22) - uniquement des stations émettant un signal de radioguidage.

Quand la radio passe du mode CD/MP3 ou d'une station n'émettant pas de bulletins d'informations routières à une station émettant des bulletins d'informations routières, vous pouvez interrompre ce processus. Pour ce faire, appuyez sur la touche TA (11). La fonction TA est maintenant interrompue, sans que le mode TA ne soit désactivé.

Les informations de stations "EON" supplémentaires vous proposent une autre fonction de recherche des stations de radioguidage. Plus exactement, l'appareil passe également à une station émettant des informations de radioguidage lorsque vous écoutez une station qui n'émet pas d'informations de radioguidage. Le message d'informations routières une fois diffusé, l'autoradio revient automatiquement à la station précédente.

Eon-ta LOCAL et eon-ta distance

• Appuyez plus longuement sur la touche TA (11) pour sélectionner le mode EON-TA LOCAL/EON-TA DISTANCE.

EONTA-LO - Mode local : dans ce mode, l'autoradio recherche les stations de radioguidage provenant de la zone locale. EON TR LO clignote sur l'écran.

EONTA-DX - Mode distant : dans ce mode, la recherche des stations de radioguidage s'effectue également dans une zone plus éloignée. EON TR DX clignote sur l'écran.

Menu de réglage EON

• En mode Radio, maintenez appuyée la touche SEL (13). Vous accédez au menu de réglage EON.
• Appuyez brièvement à plusieurs reprises sur la touche SEL (13) pour afficher les sous-menus. Pour modifier le réglage d'un sous-menu, utilisez le bout rotatif MULTIJOG (5). Les réglages n'ont pas besoin d'être confirmés et sont enregistrés dès que l'affichage de la radio ou du CD réapparaît.

TA SEEK: Si vous quittez la zone de réception ou si le signal de radioguidage devient trop faible, l'autoradio se lance à la recherche de l'émetteur TA le plus puissant (station avec bulletins d'informations routières). TA ALARM: Si vous quittez la zone de réception ou si le signal de radioguidage devient trop faible, un signal retentit.

PI SOUND : recherche de stations avec du son. PI MUTE : le son est désactivé au cours de la recherche de stations.

• RETUNE L ("long"): le processus de recherche d'une station portant l'identification PI (identification de programme) attend le signal durant 90 secondes.
• RETUNE S ("short"): le processus de recherche d'une station portant laonne identification PI attend le signal durant 30 secondes.

• MASK DPI : masque les stations AF ayant une autre identification PI.
• MASK ALL : masque les stations AF ayant une autre identification PI ainsi que les stations non-PI indésirables ayant la même fréquence d'émission.

BEEP 2ND, BEEP ALL ou BEEP OFF

BEEP 2ND : un signal sonore retentit lorsqu'une touche est appuyée longuement. BEEP ALL : un signal sonore retentit à chaque fois qu'une touche est actionnée. BEEP OFF : le signal sonore est désactivé.

SEEK1 Ou SEEK2

SEEK1: la recherche des stations s'arrête lorsque la station suivante est reçue.

SEEK2: la recherche des stations s'arrête lorsqu'une des touches TUN/TRK/SKIP + / - (22) est relachée et que l'émetteur suivant est réceptionné.

DSP OFF, FLAT, POP m, classics ou ROCK

DSP OFF: sortie audio sans effets numériques (Digital Sound Processing). - FLAT, POP M, CLASSICS ou ROCK : différents effets numériques pour la sortie audio.

Remarque : lorsqu'un effet numérique est activé, les réglages B R S (basses) et T R E (aigus) ne sont pas disponibles par le biais de la touche SEL (13).

LOUD ON : loudness activé (amplification sonore). - LOUD OFF: loudness désactivé (pas d'amplification sonore).

Stereo/Mono

Réglage de la sortie audio en son stéréo ou mono. Quand une station stéréo est réceptionnée, le symbole stéréo s'affiche sur l'écran.

DX ou LOCAL

• DX: la sensibilité de la réception est orientée vers des émetteurs extrarégionaux.
• LOCAL : la sensibilité de la réception est orientée vers des émetteurs régionaux (locaux).

VOL LAST: après la mise en marche, l'appareil reprend le volume sonore réglé lorsqu'il a été arrêté pour la dernière fois. □ VOL ADJ : après la mise en marche, l'appareil reprend un réglage sonore fixe que vous pouvez définir dans le sous-menu VOL ADJ. Pour ce faire, appuyez sur SEL (13) pour accéder au réglage A VOL. Utilisez le bouton rotatif MULTIJOG (5) pour définir ici la valeur du volume qui devra être prise en compte lors de la prochaine mise en marche. 10 représente la valeur minimale.

PTY (program type code - identification du type/groupe de programme)

• Appuyez sur la touche PTY (12) pour activer le menu PTY. Appuyez ensuite sur l'une des touches numériques M1-M6 afin de sélectionner un code PTY pour le style musical.
• Appuyez une nouvelle fois sur la touche PTY (12) afin de sélectionner un code PTY pour émissions non musicales à l'aide des touches numériques.
• En relâchant maintenant la touche, vous lancez la recherche automatique de stations correspondant au code PTY sélectionné. La recherche s'interrompt lorsque la première station est trouvée. Pour connaître les différents codes PTY, consultez le tableau ci-dessous :

Touche	Style musical	Émissions non musicales
M1	POP M	NEWS (nouvelles), AFFAIRS (actualité), INFO (informations)
M2	EASY M, LIGHT M	SPORT , EDUCATE (progr. éducatifs), DRA-MA (pièces radiophoniques)
M3	CLASSICS (musique classique) ; OTHER M (autre musique)	CULTURE (progr. cultures), SCIENCE (sciences), VARIED (progr. divers)
M4	JAZZ, COUNTRY	WEATHER (météo), FINANCE (finances), CHILDREN (progr. pour enfants)
M5	NATION M, OLDIES	SOCIAL, RELIGION
M6	FOLK M	TRAVEL (voyages), LEISURE (loisirs), DOCUMENT (documentaires)

Remarque : ces informations dépendent de la région, de la station de radiodiffusion et de l'émetteur.

Si aucune information Radio Data System ou PTY n'est réceptionnée, “PTY NONE” s'affiche sur l'écran.

Informations sur l'utilisation du mode CD

L'humidité et une humidité atmosphérique élevée peuvent engendrer des dysfonctionnements du lecteur CD. Dans ce cas de figure, allumez le chauffage de votre véhicule pour faire évaporer l'humidité avant utilisation.

Ne soumettez pas le lecteur CD à des températures extrêmement élevées ou basses.

Insertion et retrait d'un CD

• Insérez le CD dans le compartiment CD (6) en orientant la face imprimée vers le haut. La lecture du CD démarre automatiquement.
• Pour sortir le CD, appuyez sur la touche EJ (4). Le CD est éjecté. L'autoradio passe en mode Radio.

Ne roulez pas avec un CD éjecté. Retirez immédiatement le CD.

Saut d'un titre/10 titres

• La touche TUNE/TRACK/SKIP + / - (20) vous permet de sélectionner le titre suivant ou précédent. Le numéro du titre est affiché sur l'écran.
• Les touches M5 (18) et M6 (19) vous permettent de sauter de 10 titres en arrière ou en avant.

Interruption d'un CD

• La lecture peut être interrompue à l'aide de la touche PLAY/PAUSE (15). En appuyant une nouvelle fois, vous relancez le CD.

Avance/retour rapide

• Appuyez plus longuement sur les touches TUNE/TRACK/SKIP+/- (20) pour effectuer une avance ou un retard rapide.

Lecture brève d'un titre

• Appuyez sur la touche INT (16). L'affichage S-INT apparait sur l'écran. Les titres sont lus successivement durant env. 10 secondes. En appuyant une nouvelle fois, vous repassez en mode de lecture normale.

En mode MP3, appuyez plus longuement sur la touche INT (16). L'affichage D-INT apparait sur l'écran, et le début de chaque titre du dossier actuel est lu durant env. 10 secondes.

• En appuyant une nouvelle fois sur la touche INT (16), vous repassez en mode de lecture normale.

Répetition d'un titre

• Appuyez sur la touche RPT (17). Le titre en cours est répété. En appuyant une nouvelle fois, vous repassez en mode de lecture normale.

Lecture aléatoire de tous les titres

• Appuyez sur la touche RDM (18). Une lecture dirigée de manière aléatoire est démarrée. En appuyant une nouvelle fois, vous repassez en mode de lecture normale.

Lecture de CD MP3

Les fonctions de base sont les mêmes que pour les CD audio (voir chapitre précédent). Avec les CD MP3, vous pouvez cependant sélectionner directement les titres et les interprètes. Cette fonction ainsi que les autres fonctions spécifiées aux MP3 dépendent essentiellement du CD MP3. Tenez compte de ces éléments dus la création du CD (voir la partie suivante).

Tous les codages courants peuvent être lus.

Création/affichage des informations des CD MP3; ID3 tags (touches BD)

Tout comme les CD de données, les CD-Rom MP3 peuvent contenir des titres uniques ou des répertoires. Lors de la création des CD MP3, veillez à ne pas enregistrer les titres au même niveau que les répertoires ; placez-les uniquement dans les répertoires. Un mélange de titres et de répertoires au même niveau peut maker des problèmes lors de la lecture.

Lorsque vous créez des CD MP3, vous avez également la possibilité d'enregistrer des "ID3 tags" (pour effectuer la saisie, nous vous conseillons l'utilisation d'un éditeur de ID3 tags). Cette fonction représente un bloc d'informations dans un CD MP3, localisé dans le MP3 après les informations musicales proprement dites. Il peut s'agir par ex. d'informations sur l'interprète, le titre, le nom de l'album, l'année de sortie, ou encore d'un bref commentaire. L'autoradio peut lire ce bloc d'informations et l'afficher sur l'écran.

• Pour afficher les ID3 tags, appuyez sur BND (8). À chaque fois que la touche est actionnée, vous passez à la rubrique suivante : > TITRE > INTERPRÉTE > NOM DE L'ALBUM > ANNÉE DE SORTIE > COMMENTAIRE.

Recherche d'un numéro de titre

• Appuyez sur la touche A. P. (4). Indiquez le premier chiffre du numéro du titre à l'aide du bouton rotatif MULTIJOG (5) et confirmez avec SEL (13). Le curseur passe au chiffre suivant.
• Indiquez maintenant le deuxième chiffre du numéro du titre à l'aide du bouton rotatif MULTIJOG (5). Confirmez avec SEL (13). Le titre correspondant au numéro saisi est lu.

Recherche du nom d'un titre (lettres)

• Appuyez deux fois sur la touche A. P. (14).
• Vous pouvez maintenant rechercher le début d'un titre en saisissant une dette à l'aide du bouton rotatif MULTIJOG (5), conformément au tableau ci-dessus. Passez dans le dossier trouvé avec SEL (13).
• Appuyez sur SEL (13) pour lancer le premier titre portant la dette saisie précédemment.
• Si un réseau a été trouvé avec les caractères choisis, vous pouvez l'ouvrir à l'aide du bouton rotatif MULTIJOG (5) et sélectionner un titre. Pour lancer la lecture, appuyez à nouveau sur SEL (13). Pour effectuer une recherche à l'intérieur du répertoire, utilisez TUNE/ TRACK/SKIP+/- (20).

Recherche à partir du répertoire racine

• Appuyez trois fois sur la touche A. P. (14). Le répertoire le plus élevé s'affiche pendant quelques secondes, puis le premier répertoire ou le premier titre. SEL (13) vous permet d'ouvrir un répertoire et TUNE/TRACK/SKIP+/- (20) d'effectuer une recherche.

Lecture de données ISSUES de supports USB/SD/MMC

Pour lire des supports de données USB ou des cartes SD ou MMC, retirez d'abord le cache situé sur le côté de l'appareil en le tirant vers la droite.

Si vous n'utilisez plus la prise USB ou le compartiment carte SD/MMC, replacez le cache afin d'éviter que de la poussière ne pénétre dans les prises.

Support de données USB

Vous pouvez brancher un lecteur MP3 ou un autre support de données USB au niveau de la prise USB située sur la façade de l'appareil.

Votre autoradio peut utiliser des supports de données USB jusqu'à 1 Go.

La structure de répertoires peut contenir un maximum de 1024 dossiers, 4096 fichiers et une profondeur de répertoires sur 8 niveaux.

Dès que l'appareil externe est branché, l'autoradio recherche des fichiers MP3 ou WMA sur le support de données, et la mention USB apparait sur l'écran (7). La lecture de fichiers sur le support de données externe et la fonction de recherche s'effectuent de la même manière qu'avec les CD MP3.

Cartes sd/mmc

Vous pouvez insérer dans le compartiment carte SD/MMC des cartes SD et MMC contenant des fichiers MP3 ou WMA.

Dès que la carte est insérée, l'autoradio recherche sur la carte des fichiers MP3 ou WMA, et la mention CARD apparait sur l'écran (7). La lecture de fichiers sur une carte SD ou MMC et la fonction de recherche s'effectuent de la même manière qu'avec les CD MP3.

En cas de problemes

Remarque concernant le chargement electrostatique : en cas de dysfonctionnement de l'appareil dû à un chargement electrostatique, réinitialisez l'appareil en le débranchant provisoirement du réseau électrique.

PROBÈME	CAUSE POSSIBLE	SOLUTION
L'appareil ne s'allume pas.	L'allumage n'est pas enclenché.	Enclencher l'allumage en tournant la clé.
	Un des fusibles est défectuées.	Remplacer le fusible.
Le CD n'est pas chargé ou est éjecté.	L'autoradio contient déjà un CD.	Sortir le CD.
	Le CD a été inséré à l'envers.	Toujours insérer les CD face imprimée vers le haut.
	Le CD est sale ou abîmé.	Nettoyer le CD ou insérer un autre CD.
	La température dans l'habita-cle de la voiture est trop élevée.	Attendre que la température ambiente se soit normalisée.
	De la condensation!	Éteindre l'autoradio durant quelques heures et rées-sayer.
Pas de son!	Le volume est réglé sur le minimum.	Augmenter le volume.
	Les câbles ne sont pas correc-tement branchés.	Vérifier le raccordement des câbles.
Les touches de fonction ne fonctionnent pas.	Le micro-ordinateur intégré ne peut pas fonctionner à cause d'un brouillage.	Appuyer sur la touche RESET (26).
	Le panneau de commande n'est pas correctement positionné.	Vérifiez que le panneau de commande est bien en place.
Le CD saute.	L'angle de montage est supérieur à 30°.	Corriger l'angle de montage.
	Le CD est très sale ou défectu­eux.	Nettoyer le CD ou insérer un autre CD.
	Erreur lors de la gravure d'un CD personnel.	Tester le CD gravé dans un autre apparéil de lecture.
La radio et/ou l'enregistrement automatique des stations ne fonctionnent pas.	Le cable de l'antenne n'est pas correctement branché.	Vérifier le branchement du cable de l'antenne.
	Les signaux d'émission sont trop faibles.	Régler manuellement les sta­tions.
La mémorisation des stations ne fonctionne pas.	Le cable du plus permanent (jaune) n'est pas correctement branché.	Vérifier le raccordement des cables. Reportez-vous au chapitre “Montage” à la page 9.

Emballage

Les différents emballages usagés sont recyclables et doivent par principe être recyclés.

Appareil

Lorsque votre autoradio arrive en fin de vie, ne le jetez en aucun cas dans une poubelle classique. Informez-vous auprès de votre municipalité des possibilités de recyclage écologique et adapté.

Généralités

Tension de service: DC12V, connexion à la terre négative

Dimensions du boîtier: 178 × 165 × 50 mm (1 × P × H)

Puissance de sortie: 4 x 25 watt R. M. S.

RADIO (plage de fréquences)

Petites ondes (FM) : de 87.5 à 108 MHz

Ondes moyennes (MW) : de 522 à 1620 kHz

Lecteur cd/mp3

Puissance du laser : laser de classe 1

Gamme de fréquences : 40 Hz - 18 kHz

Débit MPEG: 64 - 320 k

Lecture MP3: formats MP3 ISO 9660 & Joliet

CD : CD audio, CD-R,

CD-RW

Support de données USB : 1.1 et 2.0 jusqu'à 1 Go

Cartes mémoire : SD jusqu'à 1 Go

MMC jusqu'à 512 Mo

Il existe aujourd'hui de nombreux procédés d'enregistrement sur CD et de protection anti-copie dont certains ne sont pas encore standardisés, ainsi que différents formats de supports de données (CD-R, CD-RW, USB et cartes SD/MMC).

Des erreurs ou des ralentissements de la lecture peuvent se produire dans certains cas. Il ne s'agit pas d'un défaut de l'appareil.

Cet appareil est agréé par la directive 72/245/CEE (dernière modification en date : directive 2004/104/CE) – “Compatibilité électromagnétique” (nommée autorisation e1).

Sous réserve de modifications techniques!

Sur demande, notre service clientèle vous fera parvenir de plus amples informations concernant la déclaration de conformité.
