MD 41052 - Autoradio MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3
Marque	MEDION
Modèle	MD 41052
Tension d'alimentation	12 V CC, masse négative
Puissance de sortie	4 × 25 W RMS
Dimensions d'encastrement (L × P × H)	178 × 160 × 50 mm
Fusibles	0,5 A (rouge), 15 A (rose)
Gammes d'ondes radio	FM (87,5 – 108 MHz), MW (522 – 1620 kHz)
Fréquence intermédiaire FM	10,7 MHz
Sensibilité FM	4 μV (rapport S/B 30 dB)
Séparation stéréo FM	>25 dB
Fréquence intermédiaire MW	450 kHz
Formats CD supportés	CD audio, CD-R, CD-RW
Plage de fréquences CD/MP3	40 Hz – 18 kHz
Débit MP3 supporté	64 – 320 kbit/s
Formats MP3	ISO 9660, Joliet
Fonctions radio	RDS (AF, TA, PTY, EON), recherche automatique, 30 présélections (6 par bande)
Fonctions CD/MP3	Lecture aléatoire, répétition, scan, pause, recherche par fichier/répertoire
Égaliseur	5 modes (Flat, Classic, Pop, Rock, Off)
Affichage	Écran LCD avec rétroéclairage réglable
Panneau avant	Détachable, verrouillage antivol
Sécurité	Lecteur CD laser classe 1, système de sécurité antivol
Entretien et nettoyage	Nettoyer le panneau avec un chiffon sec ; éviter les solvants
Pièces détachées / réparabilité	Fusibles remplaçables ; pas de pièces détachées fournies

FOIRE AUX QUESTIONS - MD 41052 MEDION

Comment réinitialiser l'autoradio ?

Appuyez sur le bouton RESET (21) avec un objet fin (ex. pointe de stylo). Cela est nécessaire après l'installation initiale, ou si les touches ne fonctionnent pas.

Comment régler l'heure manuellement ?

En l'absence de signal RDS, maintenez enfoncé le bouton DSP/O (12) pendant 2 secondes. Les minutes clignotent : utilisez 8/◄ (22) pour les minutes et 9/► (6) pour les heures.

Comment détacher le panneau frontal ?

Appuyez sur OPEN (1) pour incliner le panneau. Retirez d'abord le côté gauche, puis le côté droit. Conservez-le dans son étui de protection.

Comment mémoriser une station radio ?

Sélectionnez la station souhaitée, puis maintenez enfoncé l'un des boutons de présélection (M1 à M6) jusqu'à entendre deux bips sonores.

Comment activer les informations trafic (TA) ?

Appuyez brièvement sur le bouton TA (2) pour activer le mode TA. Lors d'un message trafic, le volume s'ajuste automatiquement.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez que le contact de la voiture est activé. Si rien ne s'allume, contrôlez les fusibles (0,5 A rouge et 15 A rose) et remplacez-les si nécessaire.

Pourquoi le CD ne se charge-t-il pas ?

Assurez-vous qu'il n'y a pas déjà un CD dans le lecteur. Insérez le CD face imprimée vers le haut. Si le CD est sale, nettoyez-le. En cas de condensation, attendez que l'appareil sèche.

Comment lire un CD MP3 ?

Insérez un CD MP3, l'appareil bascule automatiquement en mode MP3. Utilisez les touches AMS/MP3 (18) pour la recherche directe, par nom ou par dossier. Consultez le tableau de recherche dans la notice.

Comment régler l'égaliseur ?

Appuyez plusieurs fois sur le bouton EQ (20) pour choisir parmi les modes Flat, Classic, Pop, Rock ou DSP Off.

Pourquoi le son est-il coupé ?

Vérifiez que le volume n'est pas au minimum. Contrôlez également les câbles de haut-parleurs. Si l'écran affiche une erreur, appuyez sur RESET (21).

MODE D'EMPLOI MD 41052 MEDION

Avant d'utiliser votre autoradio, lisez attentivement ces instructions et familiarisez-vous avec l'appareil. Conservez ces instructions pour des utilisations ultérieures.

Sécurité routière

La sécurité routière est la première des priorités. Utilisez votre autoradio uniquement lorsque les conditions de circulation s'y prêtent. Avant de commencer votre trajet, familiarisez-vous avec l'appareil.

Les sirènes de la police, des pompiers et des autres services de secours doivent pouvoir être entendues au moment opportun. Au cours du trajet, écoutez votre programme avec un volume sonore raisonnable.

Installation

Si vous voulez installer vous-même votre autoradio, lisez les consignes d'installation et de branchement situées au début de ces instructions.

Lecteur CD

Le lecteur CD est un produit laser de classe 1.

L'appareil est équipé d'un système de sécurité qui empêche la sortie de rayons laser dangereux dans le cadre d'une utilisation normale. Pour prévenir tout risque de blessure oculaire, ne manipulez jamais le système de sécurité et prenez garde à ne pas l'abîmer.

PANNEAUX ET FONCTION DES BOUTONS

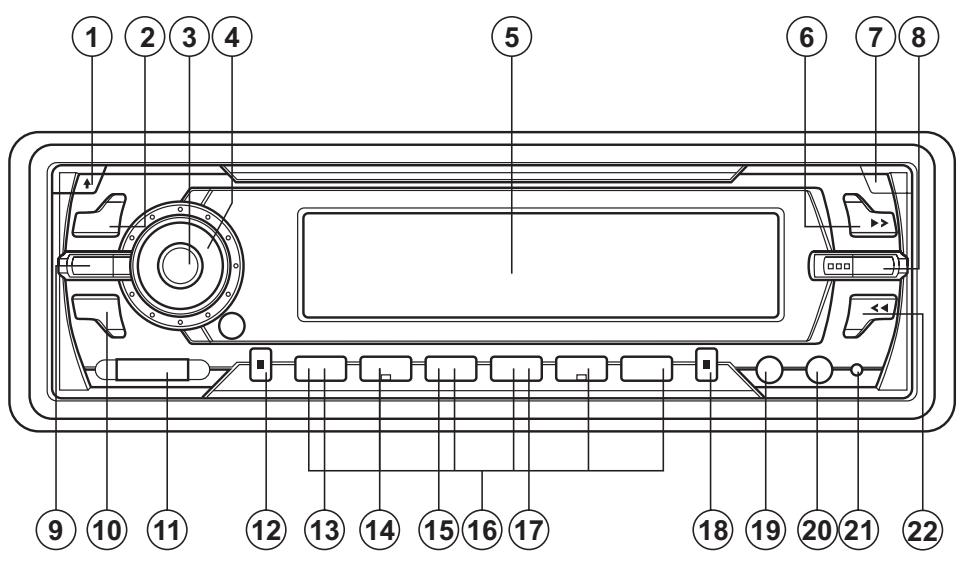

Panneau frontal

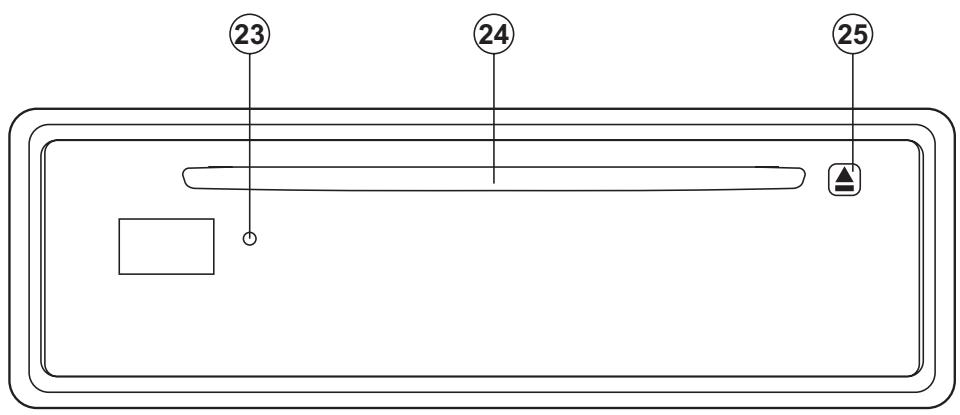

Arrière du panneau frontal

1. OPEN : Ouverture du panneau de commande
2. TA : Traffic Announcement Identification / Code d'identification permettant la priorité d'accès des informations
3. SEL : Sélection des réglages audio
4. AUDIO : Réglages des paramètres de l'audio/du volume
5. DISPLAY (affichage)
6. TUNE/TRACK + : Avancer dans la recherche automatique des stations / Touche numérique 9
7. SCN : Scan, exécution du titre pendant 10 sec. dans le mode CD/MP3
8. BAND : Sélection de la bande / Correcteur Loudness / ENTER
9. PTY : Program Type Code (code du type de programme)
10. AF : Activation du mode RDS
11. POWER/DIM : Marche/Arrêt, Réduction de l'éclairage de l'affichage
12. DSP : Permutation de l'affichage / Couleur d'affichage / Touche numérique 0
13. PAU : Pause en mode CD/MP3
14. SCN : Scan, exécution du titre pendant 10 sec. dans le mode CD/MP3
15. RPT : Repeat, répétition en mode CD/MP3
16. Touches de sélection de la station / Touches numériques 1, 2, 3, 4, 5, 6
17. SHF : Shuffle, lecture aléatoire en mode CD/MP3
18. AMS/MP3 : Enregistrement automatique des stations / Recherche MP3
19. MODE : Permutation - Radio / CD / MP3 / Touche numérique 7
20. EQ: Égaliseur de son
21. RESET: Restauration des réglages d'usine
22. TUNE/TRACK << : Reculer dans la recherche automatique des stations/Touche numérique 8
23. Voyant antivol
24. Compartiment à CD
25. EJECT: Éjection du CD

TABLE DES MATIÈRES

CONNEXIONS 7 Système 4 haut-parleurs (Quadro) 7 Système 2 haut-parleurs (Dual) 7 INSTALLATION 8 Montage du DIN frontal 8 Installer l'unité 8 Enlever l'unité 9 Détacher le panneau frontal 9 Replacer le panneau frontal 11 Réglage de l'angle du panneau 12 FONCTIONNEMENT 12 Fonction Radio 16 Fonction RDS 17 Fonction CD 20 Fonction MP3 CD. 21 DÉPANNAGE 24 DONNÉES TECHNIQUES 25

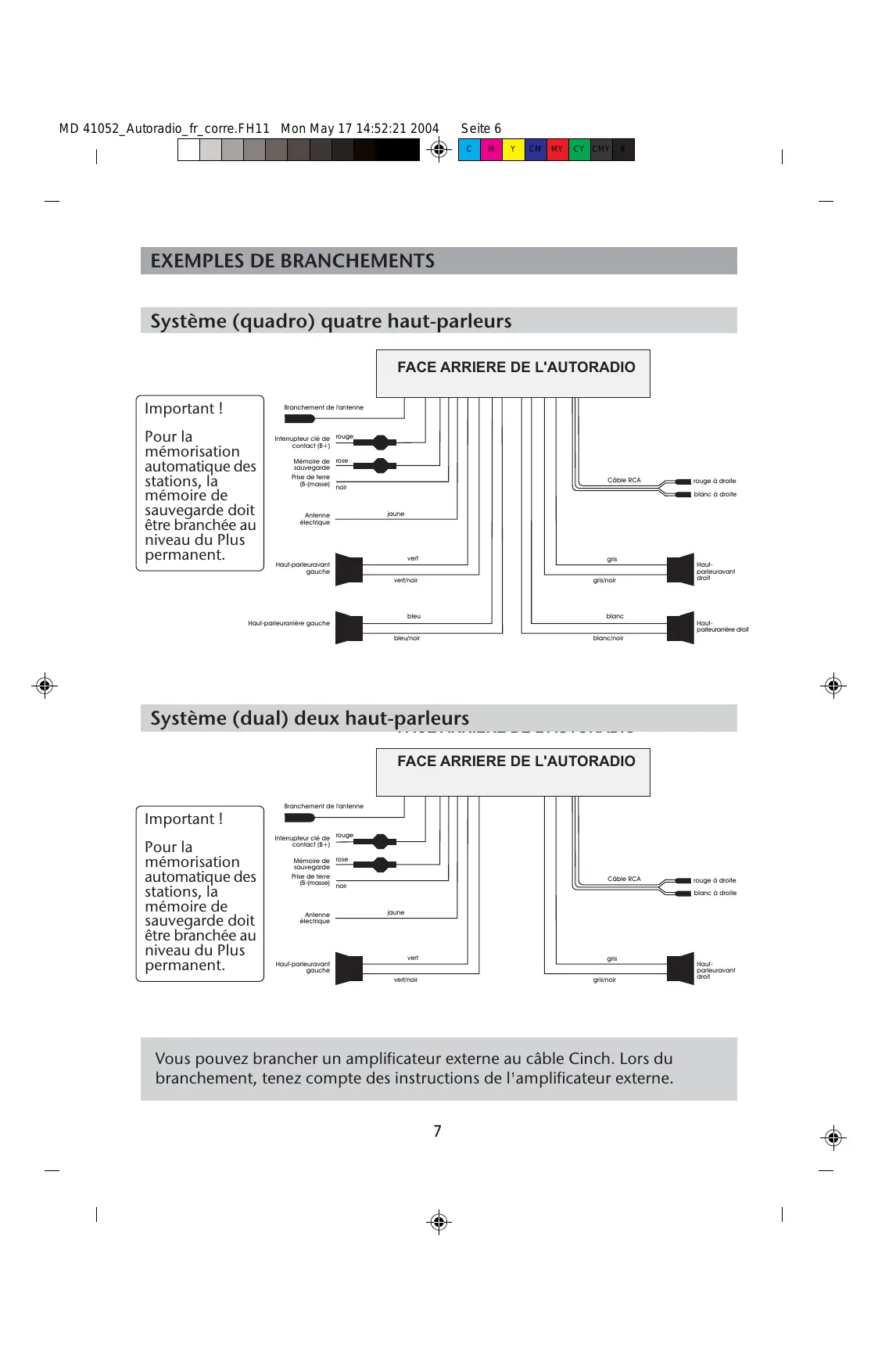

EXEMPLES DE BRANCHEMENTS

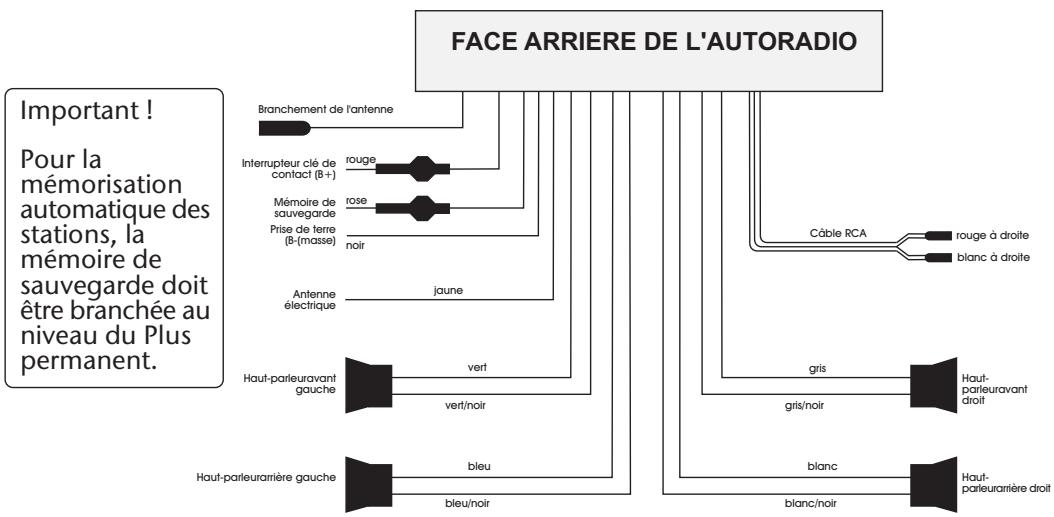

Système (quadro) quatre haut-parleurs

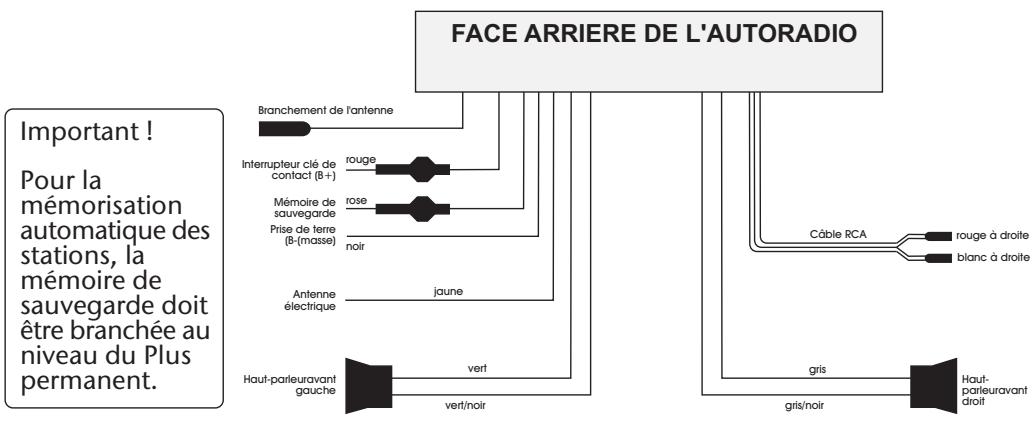

Système (dual) deux haut-parleurs

Vous pouvez brancher un amplificateur externe au câble Cinch. Lors du branchement, tenez compte des instructions de l'amplificateur externe.

INSTALLATION

Consignes d'installation

• Insérez l'autoradio dans le compartiment ISO prévu à cet effet, ou bien choisissez un lieu d'installation ne gênant pas le conducteur.
• Avant d'encastrer définitivement l'autoradio, branchez brièvement les câbles et vérifiez la fonction de mémorisation des stations. Si des modifications s'avèrent nécessaires au niveau du véhicule, adressez-vous à un concessionnaire automobile ou à un atelier spécialisé. Une mauvaise installation peut entraîner un dysfonctionnement de l'ensemble du système de bord. Pour l'installation de l'autoradio, utilisez éventuellement un adaptateur ISO spécifique au véhicule. Vous pourrez vous procurer cet adaptateur dans des ateliers ou commerces spécialisés, ou encore dans les rayons spécialisés des grandes surfaces.
• Installez l'autoradio de manière à ce qu'il ne provoque pas de blessures en cas de freinage brusque ou d'autres situations de conduite. Si l'angle d'encastrement de l'appareil est supérieur à 30°, ce dernier risque de ne plus fonctionner de manière optimale. Veillez à ce que l'autoradio ne soit pas soumis à des températures excessives (rayonnement solaire direct, air chaud d'un chauffage, etc.), à de la poussière, à des salissures ou à des secousses excessives.

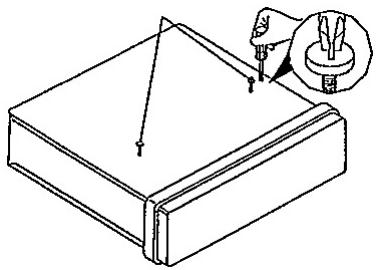

Préparation

Avant le montage, retirez impérativement les deux vis situées sur la partie supérieure du boîtier de l'autoradio et servant à sécuriser le transport (elles sont reconnaissables aux fanions rouges !).

Retirez à présent le support de montage du boîtier de l'autoradio.

Retirer les vis avant l'installation

INSTALLATION

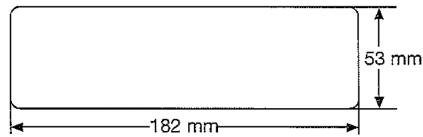

Installation dans l'ouverture du tableau de bord

L'unité peut être installée dans le tableau de bord de n'importe quel véhicule disposant d'une ouverture, telle que celle représentée :

Installer l'unité

Commencez par tester l'ensemble des connexions. Puis, suivez les étapes suivantes pour installer l'unité.

1. Assurez-vous que l'allumage du véhicule est bien éteint, puis débranchez le câble de la borne négative (-) de la batterie du véhicule.
2. Débranchez le faisceau de fils ainsi que l'antenne.

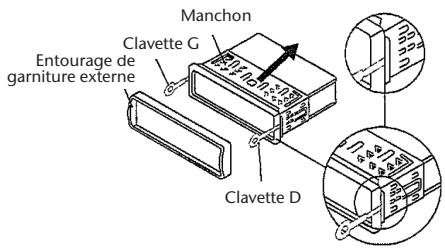

3. Introduisez les doigts dans la rainure située sur la partie droite de l'entourage de garniture externe et tirez pour l'enlever. (Vous pouvez également retirer l'entourage de garniture externe situé sur la partie gauche.)

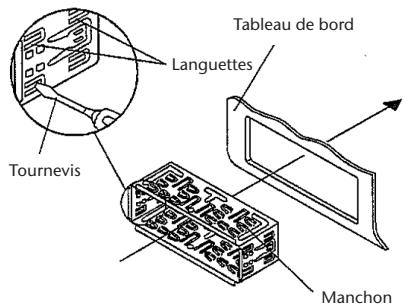

4. Les deux clavettes fournies permettent de libérer les languettes à l'intérieur du manchon de l'unité, de telle sorte que vous pouvez l'enlever. Insérez les deux clavettes aussi loin que possible (les encoches tournées vers le haut) dans les fentes appropriées, au centre gauche et à droite de l'unité. Faites ensuite glisser le manchon hors de l'arrière de l'unité.
5. Montez le manchon en l'insérant dans l'ouverture du tableau de bord et, à l'aide d'un tournevis, pliez vers l'extérieur les languettes localisées autour du manchon afin de les ouvrir. Toutes les languettes ne pourront pas faire contact, il convient donc de vérifier celles qui seront le plus efficaces. Pliez vers l'extérieur les languettes appropriées à l'arrière du tableau de bord afin de sécuriser le manchon en place.
6. Rebranchez le faisceau de fils ainsi que l'antenne et veillez à ne pas pincer/coincer de fils ou de câbles.

INSTALLATION

1. Faites glisser l'unité dans le manchon jusqu'à ce qu'elle se bloque à son emplacement définitif.

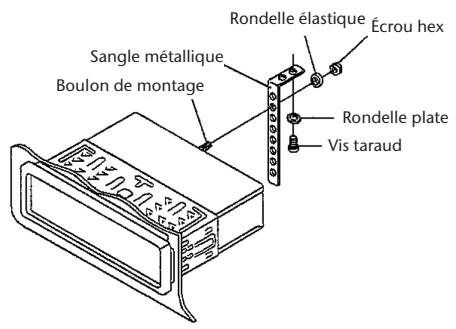

2. Pour sécuriser davantage l'unité, utilisez la sangle métallique fournie afin de sécuriser l'arrière de l'unité en place. Utilisez le matériel fourni (écrou hex M5mm et rondelle élastique) pour attacher une extrémité de la sangle au boulon de montage situé à l'arrière de l'unité.

Si nécessaire, pliez la sangle métallique afin qu'elle s'adapte à la zone de montage de votre véhicule. Utilisez ensuite le matériel fourni (vis taraud 5x25mm et rondelle plate) pour attacher l'autre extrémité de la sangle métallique à une partie métallique solide du véhicule, sous le tableau de bord.

Cette sangle permet également d'assurer une mise à la terre correcte de l'unité. Rebranchez le câble à la borne négative (-) de la batterie du véhicule. Replacez ensuite l'entourage de garniture externe.

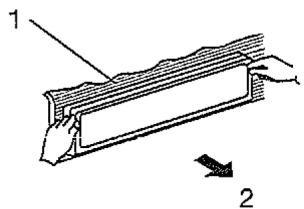

Enlever l'unité

1. Assurez-vous que l'allumage est bien éteint, puis débranchez le câble de la borne négative (-) de la batterie du véhicule.
2. Enlevez la sangle métallique fixée à l'arrière de l'unité (si elle a été attachée).

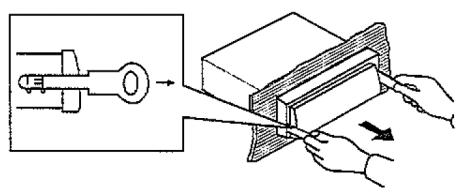

3. Insérez la clavette de détachement du cadre dans la rainure située sur la droite du cadre et faites levier afin de retirer le cadre. (Vous pouvez également utiliser la clavette pour enlever le cadre de la partie gauche.)
4. Le cadre une fois retiré, insérez les clavettes de détachement de l'unité (fournies avec l'unité) dans les rainures situées des deux côtés de l'unité, tel que présenté dans cette illustration, jusqu'à ce que vous entendiez un clic. En tirant sur les clavettes, vous parvenez à retirer l'unité du tableau de bord.

LE PANNEAU FRONTAL AMOVIBLE

Détacher le panneau frontal

• Placez d'abord le côté gauche du panneau de commande, horizontalement dans le support, puis le côté droit.
• Les deux côtés une fois placés dans le support, poussez le panneau de commande dans le support en veillant à ce qu'il s'enclenche.

panneau frontal

Replacer le panneau frontal

• Appuyez sur la touche OPEN (1).
• Pour enlever le panneau de commande, inclinez-le légèrement vers l'avant et retirez d'abord le côté gauche, puis le côté droit.

Conservez toujours le panneau de commande dans son étui de protection. Lorsque le panneau de commande n'est pas placé sur le support, le voyant antivol clignote sur l'appareil.

Précautions de manipulation

1. Ne faites pas tomber le panneau frontal.
2. Lorsque vous détachez ou réattachez le panneau frontal, n'appliquez aucune pression sur l'affichage ou les boutons de contrôle.
3. Ne touchez pas les contacts métalliques du panneau frontal ou du corps de l'unité principale. Les contacts électriques pourraient en souffrir.
4. Si des substances sales ou étrangères adhèrent aux contacts métalliques, enlevez-les à l'aide d'un tissu propre et sec.
5. N'exposez pas le panneau frontal à des températures élevées ou au rayonnement direct du soleil.
6. Gardez la surface du panneau frontal à distance des agents volatils (par ex. benzène, diluant ou insecticides).
7. N'essayez pas de démonter le panneau frontal.

FONCTIONNEMENT

RÉGLAGE DE L'HEURE

Votre autoradio est doté d'une horloge RDS. L'horloge se règle automatiquement et ne s'arrête pas lorsque la radio est éteinte. Si vous ne réceptionnez aucun signal RDS, vous pouvez aussi régler l'heure manuellement.

o Appuyez sur la touche DSP/o (12) pour afficher l'heure.

o Maintenez la touche DSP/o (12) appuyée durant environ 2 secondes. L'heure clignote sur l'écran.

o Réglez les minutes avec la touche 8 / < (22) et les heures avec la touche 9 / > (6).

Appuyez sur le bouton SEL (3) durant plusieurs secondes. Lorsque TA SEEK apparaît sur l'écran, vous pouvez basculer entre les fonctions suivantes :

a) TA SEEK ou TA ALARM

• mode TA SEEK :

Si une station récemment accordée ne reçoit pas d'informations TP (Traffic Program Identification, programme pour automobilistes) durant plusieurs secondes, la radio recherche la prochaine station avec l'identification TP.

Si les informations TP sont perdues avec la station actuelle, la radio commence à rechercher la prochaine station avec informations TP.

• Utilisez les boutons de volume pour sélectionner RETUNE L ou RETUNE S.

RETUNE L (Long) : l'unité recherche durant 90 secondes ;

RETUNE S (Short ou court) : l'unité recherche durant 30 secondes.

Si au cours d'un cycle de recherche l'unité ne parvient pas à retrouver de station avec le même code PI, la radio recherche la prochaine station avec les informations TP.

• mode TA ALARM :

Dans ce mode, l'ALARME est activée. Le mode de recherche automatique n'est pas activé. Si une station récemment accordée ne possède pas d'informations TP, un double bip sonore retentit.

Si au cours de la recherche les informations TP sont perdues avec la station actuelle, un bip sonore retentit. Si une station récemment accordée ne possède pas de signal RDS, "PI SEEK" est supprimé. b) PI SOUND ou PI MUTE

Au cours de la commutation AF, si une station est identifiée par ex. en tant que station "C201", AF trouve par ex. la station à 100 MHz.

Étant donné qu'une voiture se déplace, elle peut sortir de la zone de réception à 100 MHz, la fréquence peut passer par ex. à 108 MHz et la station ne sera plus reçue.

FONCTIONNEMENT

L'autoradio est capable de réduire le risque d'être confronté à ce type de situation inévitable. AF recherche dans la zone le code "C201" de la station et non pas la fréquence d'origine, de manière à la réceptionner sur une nouvelle fréquence.

• mode PI SOUND :

Dans les conditions ci-dessus, si différents sons PI (DIP) sont audibles de temps à autre, le son DIP sera audible durant un court laps de temps.

• mode PI MUTE :

Dans la même situation que celle précédemment citée, aucun son ne sera audible.

c) Mode RETUNE L, RETUNE S

La durée initiale de la recherche TA automatique ou du mode de recherche PI peut être sélectionnée. Si après la durée de réglage, les informations PI ne sont pas trouvées, la radio commence à rechercher la prochaine station PI ou la même station PI.

Si la même station PI n'est pas trouvée au cours d'un cycle de recherche, la radio revient à la dernière station trouvée et attend plusieurs minutes jusqu'à ce que le code PI soit reçu.

• mode RETUNE L : Attend 90 secondes avant d'effectuer une nouvelle recherche.
• mode RETUNE S : Attend 30 secondes avant d'effectuer une nouvelle recherche.

d) mode MASK DPI ou MASK ALL

La recherche AF peut utiliser une ou deux méthodes d'investigation :

• mode MASK DPI :

Masque uniquement les AF possédant un PI différent.

• mode MASK ALL :

Masque l'AF ayant un PI différent et un signal NO RDS avec une force de champ élevée.

Sélectionnez les fonctions dans lesquelles le bip sonore doit être audible. Appuyez sur le bouton AUDIO (4) pour passer d'un mode à un autre.

FONCTIONNEMENT

-mode BEEP 2nd :

Le bip est généré lorsqu'un bouton possédant une double fonction est appuyé trop longtemps ( >1 sec).

Par ex.:

Lorsque des boutons de présélection (16) sont appuyés.

Lorsque le bouton BND (8) est appuyé.

Lorsque le bouton AMS (18) est appuyé.

-mode BEEP ALL :

Le bip est généré lorsqu'un bouton est appuyé.

-mode BEEP OFF :

Le bip est désactivé et ne retentira jamais.

CORRECTION LOUDNESS

Appuyez sur le bouton BND/LOUD (8) durant plusieurs secondes pour augmenter la sortie des basses. Appuyez à nouveau durant plusieurs secondes pour désactiver cette fonction.

AFFICHAGE

Appuyez sur le bouton DSP (12) pour passer d'un mode d'affichage à un autre comme suit :

• En cas de réception d'une station RDS en mode radio :

->PS->CT->FREQ.-->PTY->

• En mode CD :

• En cas de non-réception d'informations CT ou PTY (Type de programme), l'écran affiche "NO CLOCK" ou "NO PTY".
• En cas de réception d'une station autre que RDS :

en mode radio :

->"NO CLOCK" ->FREQ. ->"NO PTY" ->

en mode CD :

->CD(MP3) ->CT ->FREQ. ->"NO PTY"

Chaque affichage apparaît durant quelques secondes, puis retourne à l'affichage de base.

REMARQUES : CT = clock time ou heures, FREQ. = fréquence

FONCTIONNEMENT

ÉGALISATION

Appuyez sur le bouton EQ (20) pour activer la fonction d'égalisation et sélectionner le mode EQ audio désiré. Il existe cinq modes : FLAT > CLASSIC > POP M > ROCK M > DSP OFF

AFFICHAGE À CRISTAUX LIQUIDES (LCD)

L'écran LCD (7) affiche la fréquence actuelle et les fonctions activées.

RÉINITIALISATION

Le bouton RESET (21) doit être appuyé avec un objet métallique fin, la pointe d'un stylo à bille par exemple. Effectuez une réinitialisation dans les situations suivantes :

• L'installation initiale de l'unité une fois que tous les câbles ont été branchés.
• Les boutons de fonction ne marchent pas.
• Un symbole d'erreur est affiché sur l'écran.

FONCTION RADIO

PASSER DANS LE MODE RADIO

Appuyez brièvement sur le bouton MOD (19) pour sélectionner un mode de radio. Le mode de radio apparaît sur l'affichage avec la bande de signaux radio et la fréquence.

SÉLECTIONNER LA BANDE DE FRÉQUENCE

Dans le mode radio, appuyez brièvement sur le bouton BND/LOUD (8) pour sélectionner la bande désirée. La bande de réception changera dans l'ordre suivant : FM1 > FM2 > FM3 > MW > LW.

FONCTIONNEMENT

SÉLECTION D'UNE STATION

Appuyez brièvement sur le bouton TUNE/TRACK - (22) ou TUNE/TRACK + (6) pour activer la fonction de recherche automatique. Maintenez appuyé durant plusieurs secondes pour activer le mode de réglage manuel ("MANUAL" apparaît à l'écran). Si aucun bouton n'est actionné après plusieurs secondes, l'unité retourne en mode de recherche AUTO.

STOCKAGE AUTOMATIQUE EN MÉMOIRE ET RECHERCHE DE PROGRAMMES

• Stockage automatique en mémoire

Appuyez sur le bouton AMS (18) durant plusieurs secondes. La radio recherche la bande actuelle et vérifie l'intensité des signaux jusqu'à ce que la bande ait été complètement examinée. Parmi les stations trouvées, les 6 stations dont les signaux sont les plus intenses sont stockées dans les numéros de boutons prédéfinis correspondants.

• RECHERCHE DE PROGRAMMES

Appuyez brièvement sur le bouton AMS (18) pour analyser les stations préréglées. Si l'unité trouve des stations dont les signaux sont plus intenses que ceux des stations stockées, elle remplacera les stations d'origine par ces stations dont les signaux sont plus intenses. Au cours de la recherche, le son est désactivé.

STOCKAGE D'UNE STATION

Appuyez sur l'un des boutons de présélection (16) M1 à M6 pour sélectionner une station qui a déjà été stockée dans la mémoire. Maintenez appuyé un bouton de présélection durant plusieurs secondes (jusqu'à ce que deux bips retentissent) pour stocker la station actuelle dans ce bouton de présélection.

FONCTION RDS (RADIO DATA SYSTEM)

• Définir le mode RDS

Appuyez sur le bouton AF (10) et relâchez-le immédiatement pour activer ou désactiver le mode RDS.

Si le RDS est activé, le symbole "AF" apparaît à l'écran. Le nom du programme est affiché lors de la réception d'une station RDS. "AF" commence à clignoter lorsque le signal d'émission devient mauvais. "ALARM" s'affiche lorsqu'une émission d'urgence est reçue ; le niveau de sortie sonore sera également réglé automatiquement en fonction du niveau de sortie prédéfini lorsque le contrôle du volume est réglé sur le minimum.

FONCTIONNEMENT

- Programmes régionaux

Maintenez appuyé le bouton AF (10) durant plusieurs secondes pour activer ou désactiver le mode région. Certaines stations de radiodiffusion remplacent durant un certain laps de temps leur programme de diffusion normal par une diffusion régionale. Si le mode région est activé, le programme d'écoute actuel reste inchangé. Si le mode région est désactivé, la réception peut changer et se porter sur la station régionale.

• Utilisation du PTY pour sélectionner le programme : le bouton PTY (9) fonctionne de la façon suivante :

En engageant le PTY, sa sélection est effectuée par des boutons de présélection, tel que décrit dans les remarques. Si le PTY est sélectionné, la radio commence à rechercher les informations PTY correspondantes, et s'arrête si les informations PTY correspondantes sont détectées. Si les informations PTY correspondantes n'existent plus, la fonction PTY retourne automatiquement dans le mode normal.

REMARQUES : Lorsque le mode PTY est engagé, le bouton PTY est divisé de la façon suivante :

En accord avec les 2 règles ci-dessus, le nombre de présélection est utilisé de la façon suivante pour la sélection PTY :

Touche de

présélection Catégorie Musique

Catégorie Parole

TOUCHE M1 : MPOP, ROCK

INFOS, MAGAZINE, SERVICES

TOUCHE M2 : CHANSONS, M CL. LEG

Le bouton d'annonce TA (2) fonctionne de la façon suivante :

En appuyant brièvement dessus, il active ou désactive le mode TA.

FONCTIONNEMENT

Lorsque le mode TA est activé et qu'un message trafic est réceptionné :

Si l'unité se trouve en mode CD (MP3), elle passe temporairement en mode radio. Elle passe temporairement sur une station EON (réception de messages d'information) associée si l'EON détecte un message concernant le trafic sur cet autre programme. Si le niveau du volume était inférieur au niveau limite, il est augmenté jusqu'au niveau limite. Si vous avez changé le niveau du volume qui était supérieur au point limite (niveau min du volume TA), il sera réglé en fonction du dernier niveau fixé.

Lorsqu'une station TP est reçue, les TP d'un segment individuel sont activés.

Fonction d'interruption TA

Le message de trafic actif est annulé en appuyant sur ce bouton. Mais le mode TA n'est pas désactivé. En maintenant appuyé ce bouton, vous pouvez sélectionner le MODE EON TA LOCAL/ EON TA À DISTANCE. Le but de ce bouton consiste à réduire les commutations EON TA indésirables pour lesquelles l'information EON TA est reçue à partir de la station actuelle ainsi que la commutation radio vers cette station EON associée, mais aucune information ne peut être reçue car la station EON associée est localisée trop loin de l'endroit où vous vous trouvez. Le tuner de la radio est alors renvoyé à la station courante.

Au cours de l'action décrite ci-dessus, vous entendrez un mauvais programme ou aucun son durant plusieurs secondes.

Mode local EON TA

Si le niveau de l'intensité du signal de l'EON associé est inférieur au niveau limite, la radio ne passera pas sur cette station et votre écoute ne sera pas interrompue.

Si le mode EON TA LOCAL est sélectionné, 'EON TA LO' est indiqué sur l'affichage durant quelques secondes.

Mode EON TA À DISTANCE

La commutation EON TA tentera d'appliquer l'information de la station courante. Si le mode EON TA À DISTANCE est sélectionné, 'EON TA DX' est indiqué sur l'affichage durant quelques secondes.

Les données RDS utilisées dans les fonctions PI, PS, AF, TP, TA, EON et PTY sont :

PI : Program Identification Code

Code d'identification des programmes

PS : Program Service Name

Données du nom de la station de diffusion exprimées en caractères alphanumériques.

FONCTIONNEMENT

AF : Fréquences alternatives

Liste de fréquences de stations d'émission transmettant le même programme.

Données d'identification pour stations émettant des informations sur le trafic.

Données d'identification indiquant si les informations trafic sont transmises ou non.

EON : Enhanced Other Networks Information

Informations de radiodiffusion PI, AF, TP, TA, etc. relatives aux réseaux autres que le réseau utilisé pour la réception courante.

PTY : Program Type Code

Contenu de programmes tels que les nouvelles, la musique, le sport, etc.

FONCTION CD

OUVRIR / FERMER / ÉJECTER UN CD

Si le panneau frontal est bien en place et que l'unité ne contient pas de disque, appuyez sur OPEN (1) pour incliner le panneau frontal et introduisez un CD dans la fente d'insertion du lecteur. Une fois que le CD a été accepté, le panneau se repositionne automatiquement.

Si l'unité contient un disque, appuyez sur OPEN (1) pour incliner le panneau frontal et appuyez sur EJECT (9) pour arrêter la lecture du CD et éjecter le disque du lecteur. Appuyez à nouveau sur OPEN/CLOSE pour que le panneau frontal se replace en position prête à la lecture.

SÉLECTIONNER DES PISTES

Appuyez sur TUNE/TRACK - (22) ou TUNE/TRACK + (6) pour accéder à la piste précédente ou à la piste suivante. Le numéro de la piste est affiché sur l'écran.

Maintenez appuyé le bouton TUNE/TRACK - ou TUNE/TRACK + pour effectuer un retour ou une avance rapide. La lecture du CD commence lorsque vous relâchez le bouton.

ARRÊTER LA LECTURE

Appuyez sur le bouton PAU (14) pour interrompre la lecture du CD. Appuyez une nouvelle fois sur ce bouton pour reprendre la lecture.

FONCTIONNEMENT

PRÉVISUALISER TOUTES LES PISTES

Appuyez sur le bouton SCN (7) pour jouer les premières secondes de chaque piste du CD actuel. Appuyez une nouvelle fois pour arrêter la lecture de l'intro et écouter la piste.

RÉPÉTER LA MÊME PISTE

Appuyez sur le bouton RPT (15) pour répéter la même piste en continu. Appuyez une nouvelle fois sur ce bouton pour interrompre la répétition.

LIRE TOUTES LES PISTES DANS UN ORDRE ALÉATOIRE

Appuyez sur le bouton SHF (17) pour lire toutes les pistes d'un CD dans un ordre aléatoire. Appuyez une nouvelle fois pour annuler cette fonction.

FONCTION MP3

Durant la lecture d'un MP3, les boutons suivants exécutent ces fonctions :

1. Recherche une piste directement sur le CD MP3 audio numérique.
2. Rechercher un nom de réseau ou de fichier sur le CD MP3 audio numérique.
3. Rechercher un fichier ou un répertoire à partir du répertoire racine ou actuel via la structure des répertoires des fichiers du CD MP3 audio numérique.

Appuyez une fois sur le bouton AMS (MP3). Vous entrez dans "Recherche directe d'une piste" sur le CD MP3 audio numérique. L'unité recherche la piste sélectionnée en appuyant sur les boutons numériques directs suivants :

M1 - M6, MOD (19)

TUNE/TRACK - (22)

TUNE/TRACK + (6)

DSP (12)

Si trois chiffres sont sélectionnés, l'unité recherche immédiatement la piste. Si seuls un ou deux chiffres sont sélectionnés, l'unité attend quelques secondes que le bouton ENTER (BND/LOUD) (8) soit actionné. Au bout de quelques secondes, l'unité recherche la piste, même si le bouton ENTER (BND/LOUD) (8) n'a pas été appuyé.

FONCTIONNEMENT

Appuyez deux fois sur le bouton AMS (MP3) (18). Vous entrez dans "Recherche d'un nom de répertoire ou de fichier" sur le CD MP3 audio numérique. L'unité recherche les fichiers et répertoires contenant le(s) même(s) caractère(s) que celui (ceux) saisi(s). Pour saisir des caractères, appuyez sur les boutons correspondants listés dans le tableau ci-dessous. En appuyant sur l'un des boutons listés dans le tableau ci-dessous, l'unité affiche ces fichiers et répertoires triés. En appuyant sur les boutons TUNE/TRACK - / + (22/6), l'unité affiche ces fichiers et répertoires triés. Si le nom sélectionné est un répertoire, vous pouvez aller dans le répertoire sélectionné en appuyant sur le bouton BND/LOUD (ENTER) (8) et continuer à rechercher dans ce répertoire le nom du fichier MP3 en appuyant sur les boutons TUNE/TRACK - / + (22/6). Le fichier MP3 sélectionné peut être lu en appuyant sur le bouton BND/LOUD (ENTER) (8).

Appuyez trois fois sur le bouton AMS (MP3) (18). Vous entrez dans "Recherche d'un fichier ou d'un répertoire" à partir de la racine du CD MP3 audio numérique. En appuyant sur les boutons TUNE/TRACK - / + (22/6), l'unité recherche des fichiers ou des répertoires à partir de la racine. Le nom de la racine s'affiche durant quelques secondes, puis c'est le nom du premier répertoire ou fichier MP3 qui apparaît (sélectionné). Si le nom sélectionné est un répertoire, vous pouvez aller dans le répertoire sélectionné en appuyant sur le bouton BND/LOUD (ENTER) (8) et continuer à rechercher dans ce répertoire le nom du fichier MP3 en appuyant sur les boutons TUNE/TRACK - / + (22/6). Le fichier sélectionné peut être lu en appuyant sur le bouton BND/LOUD (ENTER) (8).

Appuyez quatre fois sur le bouton AMS (MP3) (18). Vous entrez dans "Recherche d'un fichier ou d'un répertoire" à partir du répertoire courant du CD MP3 audio numérique. En appuyant sur les boutons TUNE/TRACK - / + (22/6), l'unité recherche des fichiers ou des répertoires à partir du répertoire actuel. Le nom du répertoire actuel s'affiche durant quelques secondes, puis c'est le nom du fichier en cours de lecture qui apparaît (sélectionné). En appuyant sur les boutons TUNE/TRACK - / + (22/6), vous pouvez sélectionner le répertoire ou le fichier MP3 dans le répertoire.

Le fichier MP3 sélectionné peut être lu en appuyant sur le bouton BND/LOUD (ENTER) (8).

Si vous appuyez sur le bouton DSP (12), les informations ID3 TAG du MP3 sont affichées (si disponibles). Les TAG supportés sont : le nom de la chanson (Songname), l'artiste (Artist), l'album (Album), l'année (Year) et les commentaires (Comments). En cas d'indisponibilité, les mots suivants sont affichés sur l'écran : Nom de chanson inconnu (Unknown Songname), Artiste inconnu (Unknown Artist), Aucun titre d'album (No Album Title), Année inconnue (Unknown Year), Pas de commentaire (No Comments). De même, si l'ID3 TAG n'est pas disponible, NO ID3 TAG est affiché durant l'intervalle entre chaque chanson ou lorsque des boutons sont appuyés.

FONCTIONNEMENT

TABLEAU POUR LA RECHERCHE MP3

Désignation des touches

Action

AMS (18)

Sélectionner le réglage

BAND (8)

Confirmer

1 (16)

A, B, C, 1

2 (16)

D, E, F, 2

3 (16)

G, H, I, 3

4 (16)

J, K, L, 4

5 (16)

M, N, O, 5 / 10 Descendre d'un titre

6 (16)

P, Q, R, 6 / 10 Monter d'un titre

MODE (19)

S, T, U, 7

TUNE/TRACK <<- (22) V, W, X, 8

TUNE/TRACK + (6) Y, Z, 9

AUDIO (4)

Déplacement de caractères

DSP (12)

0, -, +

AUDIO (4) gauche, droite disponibles

Fonction de défilement de tous les signes et chiffres

RÉSOLUTION DE PROBLÈMES

PROBÈME	CAUSE POSSIBLE	SOLUTION
L'appareil ne s'allume pas.	L'allumage de la voiture n'est pas activé.	Tournier la clé pourmettre le contact en marche.
	L'un des fusibles est défectueux !	Remplacer les fusibles.
Impossibilité de charger ou de retarder le CD.	L'autoradio contient déjà un CD.	Sortir le CD de l'autoradio.
	Le CD a été inséré à à l'envers.	Insérer le CD face imprimée vers le haut.
	Le CD est sale ou défectueux.	Nettoyer le CD ou insérer un autre CD.
	Température trop élevé dans le vehicule.	Attendre que la tempéra-ture ambiante baisse.
	Condensation !	Éteindre l'autoradio et réessayer.
Pas de son !	Le volume est régèle sur le minimum.	Régler le son sur le volume souhaité.
	Les câbles ne sont pas correctement branchés.	Vérifier le branchement des câbles.
Les touches de fonction ne fonctionnent pas.	Le micro-ordinateur intégré ne peut pas fonctionner à cause de bruits.	Appuyer sur la touche RESET (21).
	Le panneau de commande n'est pas correctement positionné.	Vérifier le positionnement du panneau de com-mande.
Le CD saute.	L'inclinaison de l'appa-reil dépasse 30°.	Corriger l'inclinaison de l'encastrement.
	Le CD est très sale ou défectueux.	Nettoyer le CD ou insérer un autre CD.
	Erreur sur un CD personnel grave.	Vérifier le CD grave sur un autre apparéil de lecture.
La radio et/ou la mémorisation automatique des stations ne fonctionnent pas.	Le cable antenne n'est pas correctement branché.	Vérifier si le cable an-tenne est correctement positionné.
	Les signaux de la station émettrice sont trop faibles.	Régler l'émetteur manuel-lement.
La mémorisation des stations ne fonctionnne pas.	Le cable du plus permanent n'est pas correctement branché.	Vérifier le branchement des cables. Pour ce faire, consulter le chapitre "MONTAGE".

DONNÉES TECHNIQUES

GÉNÉRALITÉS

Tension de service : DC 12 V, connexion à la terre négative. Dimensions d'encastrement : 178 × 160 × 50 mm (l × P × h)

Puissance de sortie : 4 × 25 watts RMS. Fusibles : 0,5 ampère (rouge) ; 15 ampères (rose)

RADIO

Étendue de la fréquence : 87,5 à 108 MHz. FI : 10,7 MHz. Sensibilité : 4 μV (rapport signal/bruit = 30 dB). Dissociation stéréo : > 25 dB

BANDE DE FRÉQUENCES PO : Étendue de la fréquence : 522 à 1620 kHz. FI : 450 kHz. Dissociation stéréo : 36 dB. 450 kHz : 38 dB

LECTEUR DE CD/MP3

Gamme de fréquences : 40 Hz - 18 kHz. Débit MPEG : 64 - 320 k. Lecture MP3. Format MP3 : ISO 9660 & Joliet

FORMATS DE CD SUPPORTÉS

L'appareil peut lire des disques CD audio, CD-R et CD-RW.

Sous réserve de modifications techniques !
