FOIRE AUX QUESTIONS - WIM 2040 MEDION

Comment réinitialiser mon MEDION WIM 2040 ?

Pour réinitialiser le MEDION WIM 2040, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi mon MEDION WIM 2040 ne se charge-t-il pas ?

Vérifiez si le câble de charge est correctement connecté et inspectez-le pour détecter d'éventuels dommages. Essayez également de changer de prise ou d'utiliser un autre chargeur compatible.

Comment augmenter la mémoire de mon MEDION WIM 2040 ?

Le MEDION WIM 2040 dispose d'un emplacement pour carte microSD. Vous pouvez ajouter une carte microSD pour étendre la mémoire de l'appareil.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si l'écran est propre et exempt de débris. Dans certains cas, une réinitialisation d'usine peut être nécessaire.

Comment connecter mon MEDION WIM 2040 à un réseau Wi-Fi ?

Allez dans les paramètres, sélectionnez 'Wi-Fi', activez le Wi-Fi et choisissez votre réseau dans la liste. Entrez le mot de passe si nécessaire.

Mon MEDION WIM 2040 est lent, que puis-je faire ?

Essayez de fermer les applications en cours d'exécution en arrière-plan, de vider le cache des applications ou de réinitialiser l'appareil aux paramètres d'usine si le problème persiste.

Comment mettre à jour le système d'exploitation de mon MEDION WIM 2040 ?

Allez dans les paramètres, sélectionnez 'À propos de l'appareil' et recherchez les mises à jour système. Suivez les instructions pour installer la dernière version.

Quel type de carte SIM est compatible avec le MEDION WIM 2040 ?

Le MEDION WIM 2040 est compatible avec les cartes SIM de taille nano. Assurez-vous que votre carte SIM est active et correctement insérée.

Comment transférer des fichiers entre mon MEDION WIM 2040 et un ordinateur ?

Connectez le MEDION WIM 2040 à l'ordinateur à l'aide d'un câble USB. Sélectionnez 'Transfert de fichiers' sur l'appareil, puis accédez à la mémoire de l'appareil depuis l'ordinateur.

Que faire si je ne parviens pas à installer une application ?

Vérifiez si votre appareil dispose de suffisamment d'espace de stockage. Assurez-vous également que votre connexion Internet est stable.

MODE D'EMPLOI WIM 2040 MEDION

PRESENTATION DE CE MODE D'EMPLOI

Ayez toujours ce manuel à portée de main ou à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide du sommaire, trouver les informations dont vous avez besoin, classées par thèmes.

Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Utilisation »

Nous vous conseillons de dire également les autres chapitres afin d'obtenir des explications détaillées et des conseils sur l'utilisation de votre PC.

Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible.

Important : Vous trouvez davantage d'instructions et d'informations sur votre ordinateur dans l'aide en ligne, accessible à partir du menu Démarrer de Windows. Cliquez sur :

Information sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont propôées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le systèmes d'exploitation Microsoft Windows® ou les programmes d'application.

Windows ^XP propose a presentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'informations intéressantes à partir de la page 96.

A QUI S'ADRESSE CE GUIDE?

Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est conscience pour une'utilisation domestique. Les nombreuses possibités d'utilisation convennent à toute la famille.

IDENTIFICATION

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouvrez le numero de série au dos de votre ordinateur.
Notez également le numero sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vousprésenter maintainant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que dans vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heures de vous accueillir comme nouveau client.

Copyright © 2005 Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion®.

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium® est une marque déposée Intel®.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Sommaire:

Sécurité de fonctionnement 1

Sécurité de fonctionnement 3

Sauvegarde des données 4
Lieud'st installation 5
Conditions environnementales 5
Raccordement 6
Indications de fonctionnement pour le modem 7
Informations de conformité du réseau sans fil 7
Remarque concernant le Touchpad. 7
Fonctionnement de la batterie 8

Illustrations & Mentre en service 9

Illustrations 11

Inventaire de la livraison 11

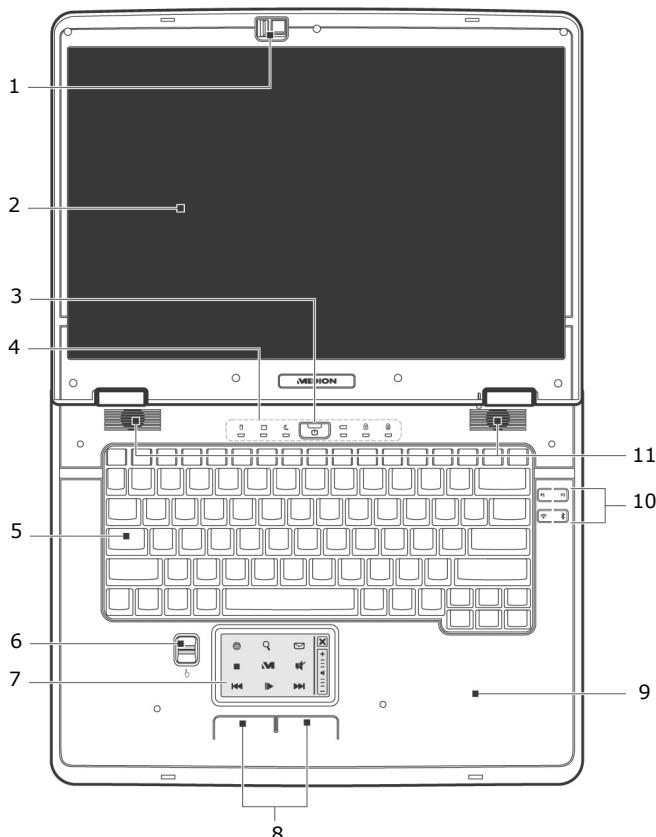

Ordinateur ouvert 12

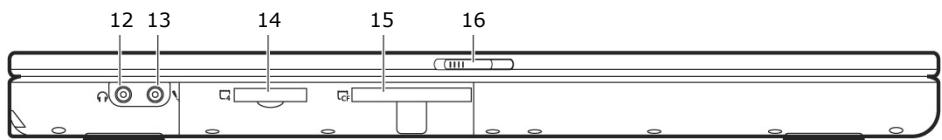

Vuedevant. 13

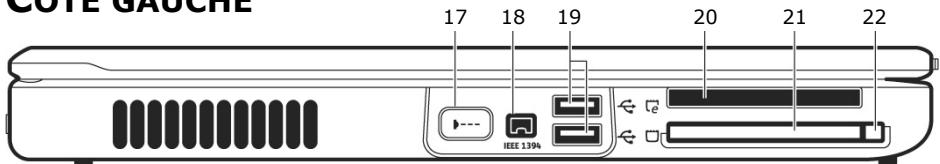

Côté gauche 13

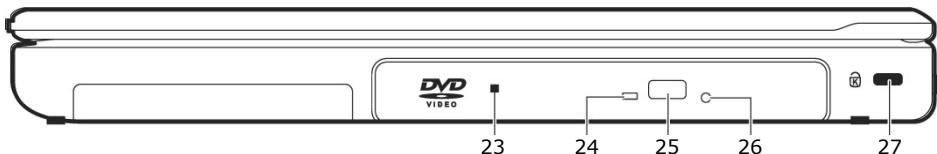

Côté droit 13

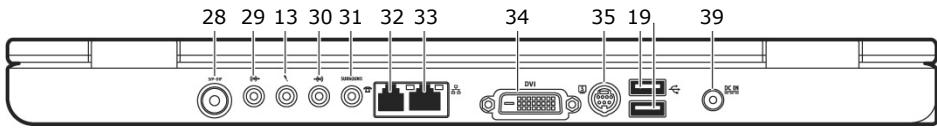

Partie arriere 14

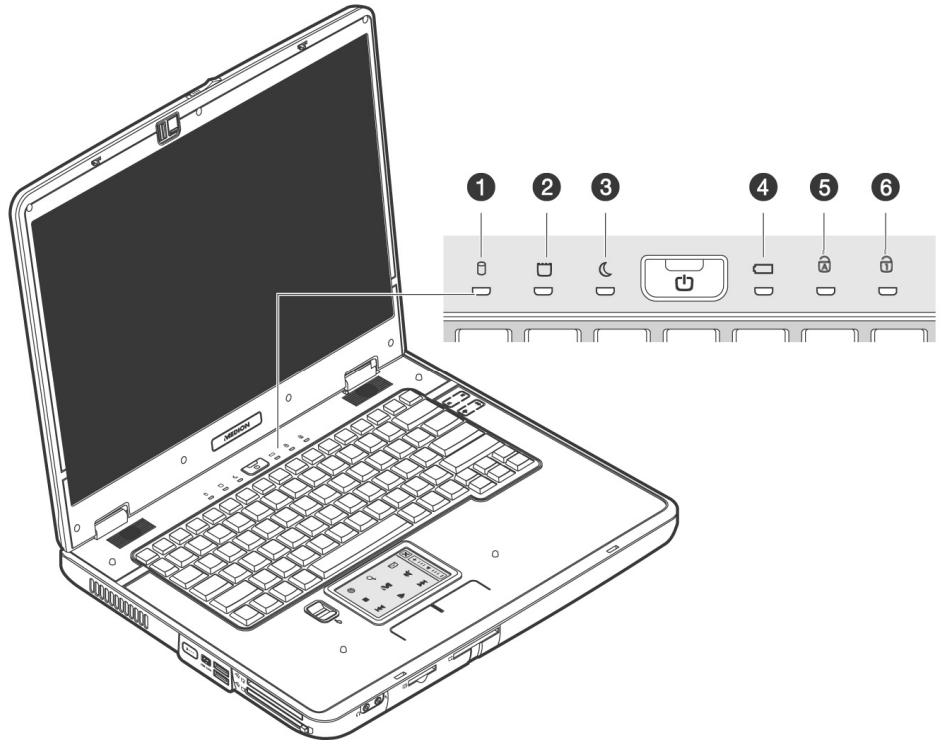

Voyants d'etat et voyants d'accès 15

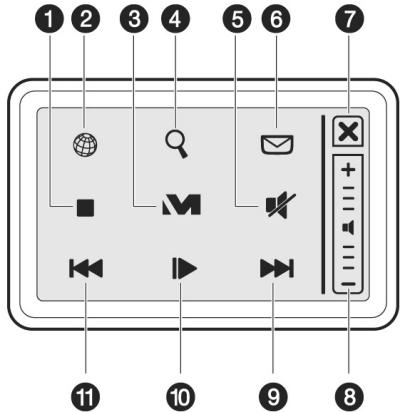

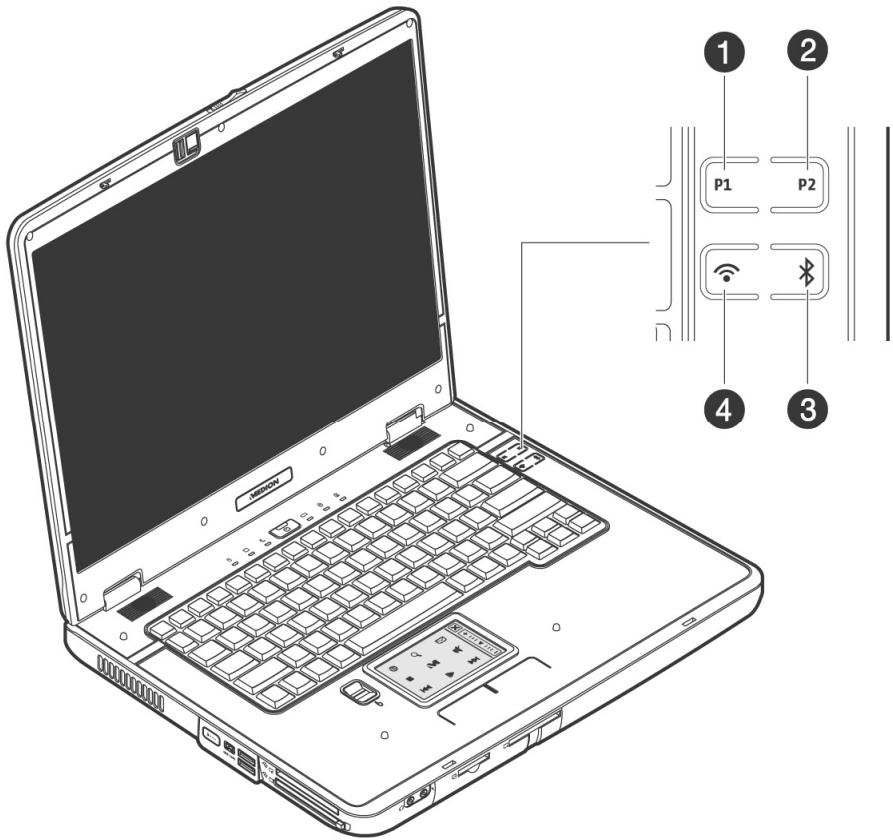

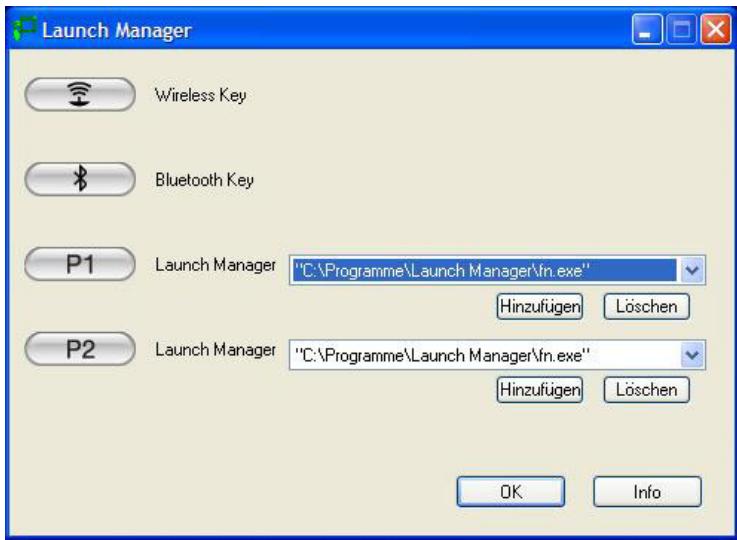

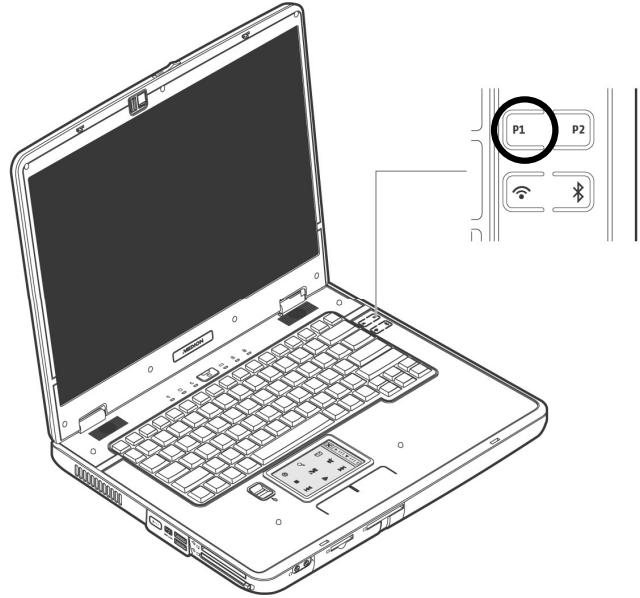

Touches de démarrage rapide 17

Mise en service 21

Démarrage: 21

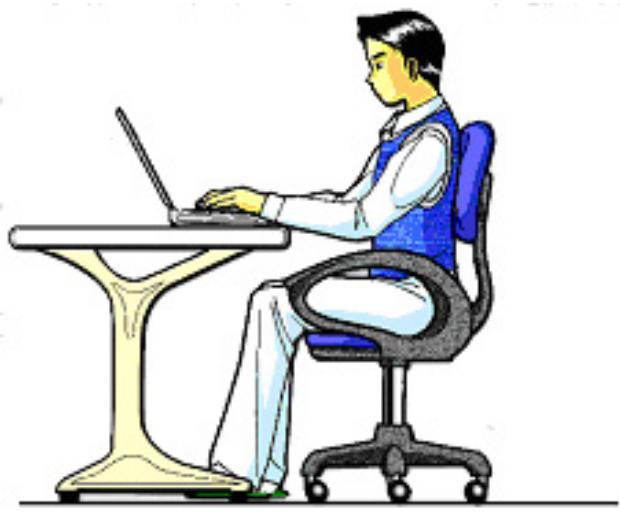

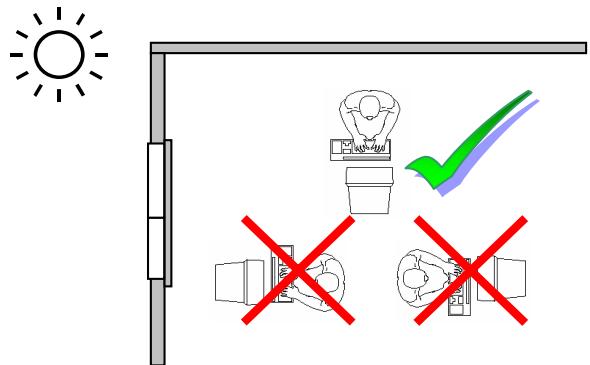

L'ergonomie du poste de travail 24

Components principaux 27

Alimentation 29

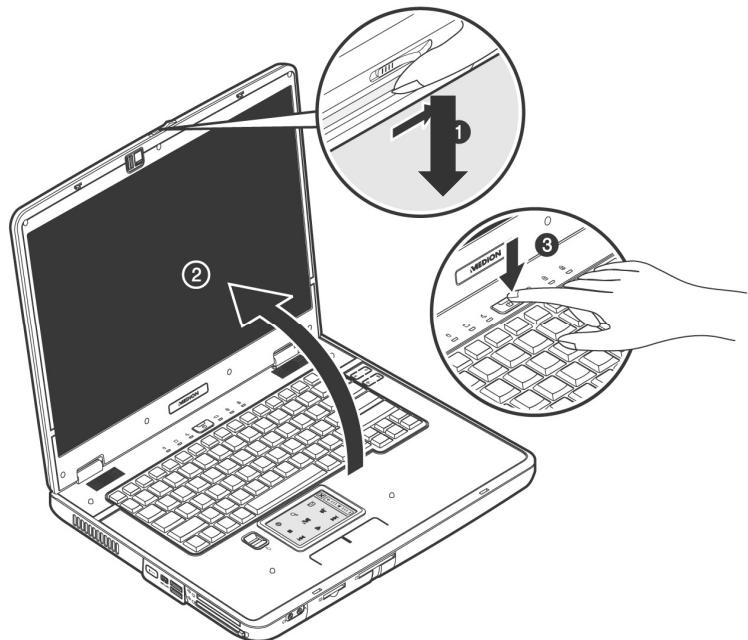

Bouton marche/arrêt 29
Fonctionnement réseau 30

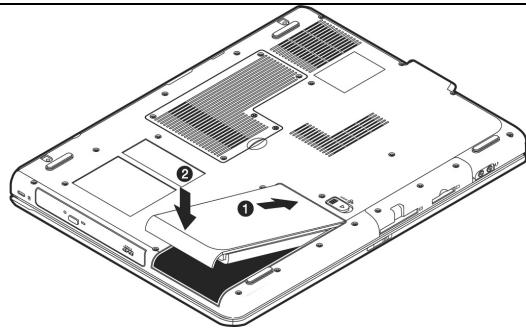

Batterie 31
Gestion de l'alimentation 35

Ecran 36

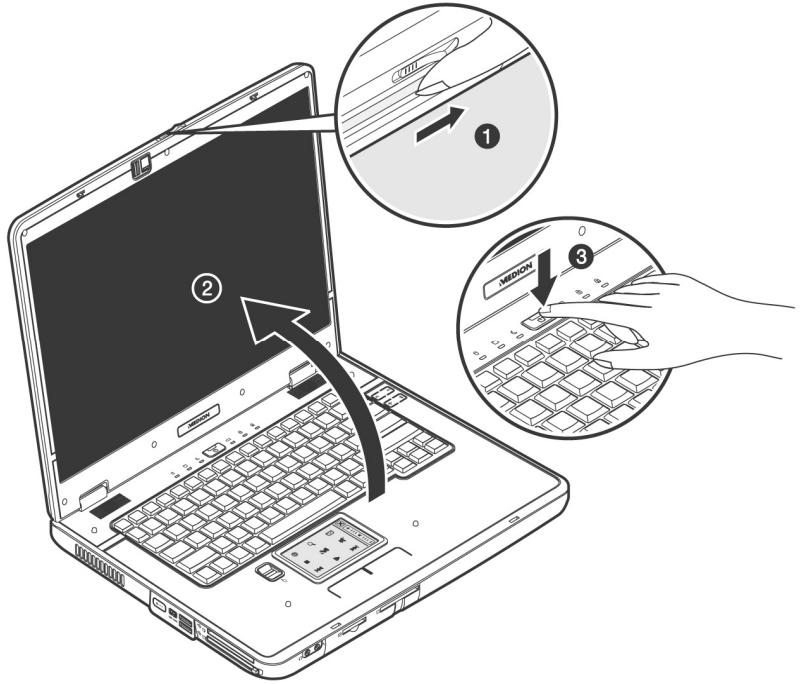

Ouverture et fermetre de I'ecran 36
Résolution de l'écran 37

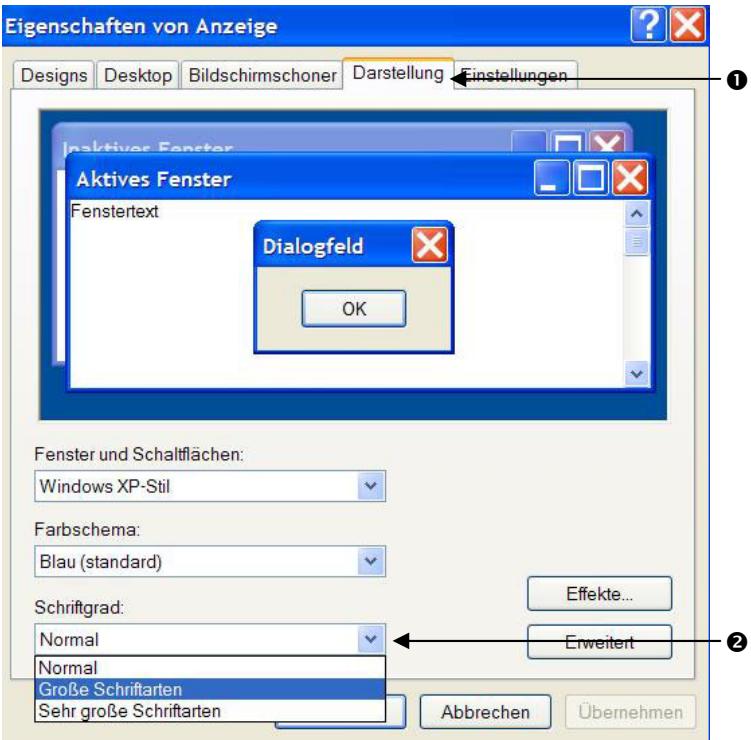

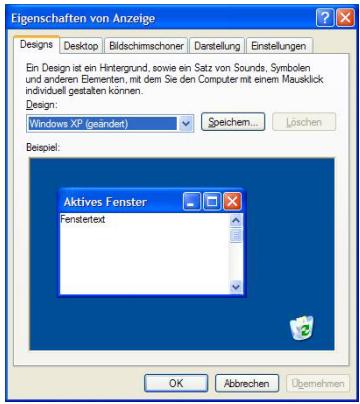

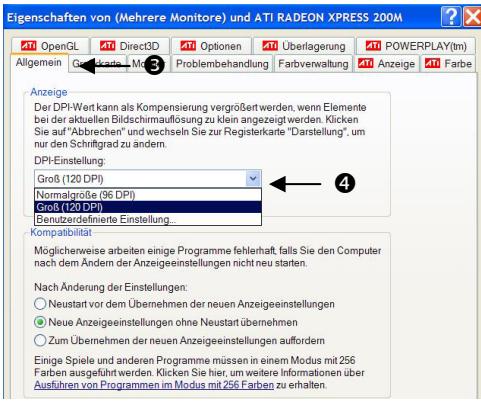

Propriété de l'affichage 38

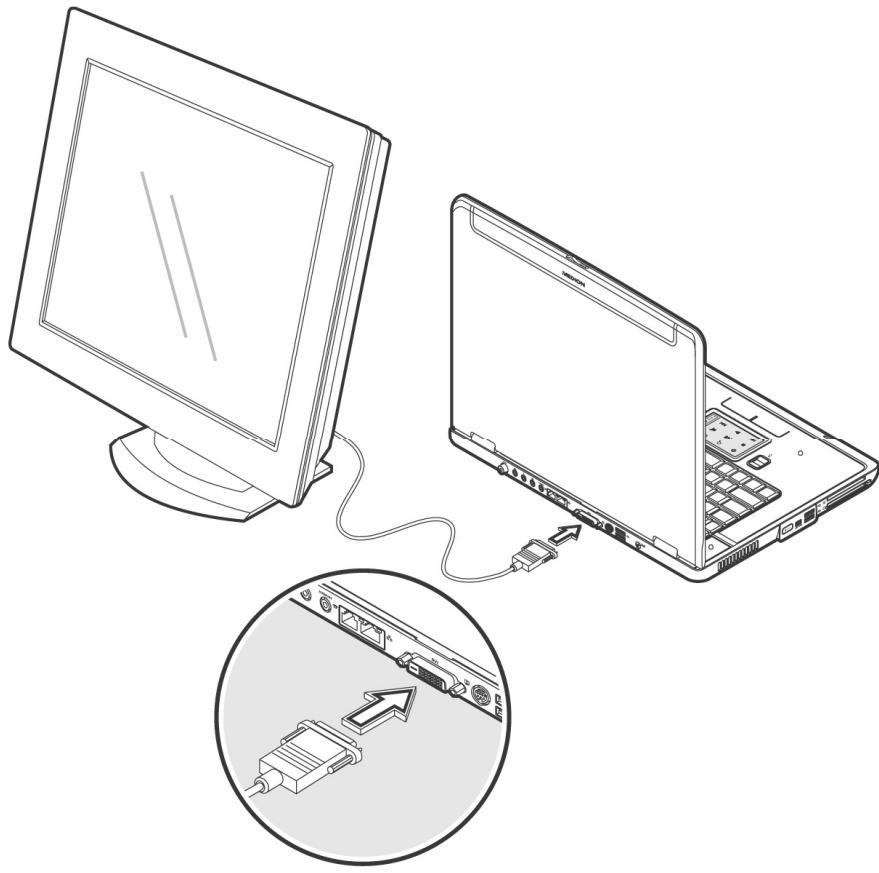

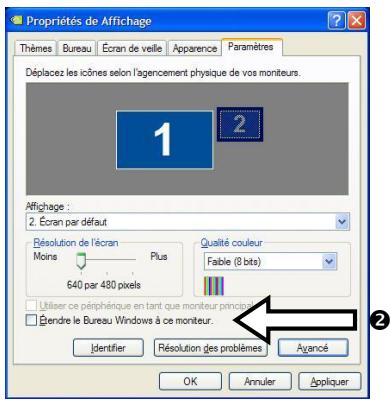

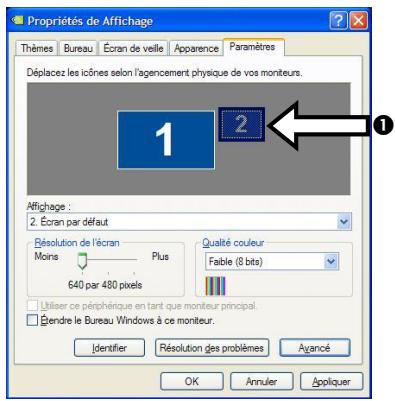

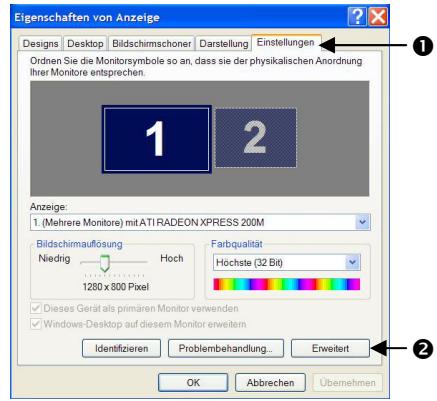

Connexion d'un moniteur externe 40

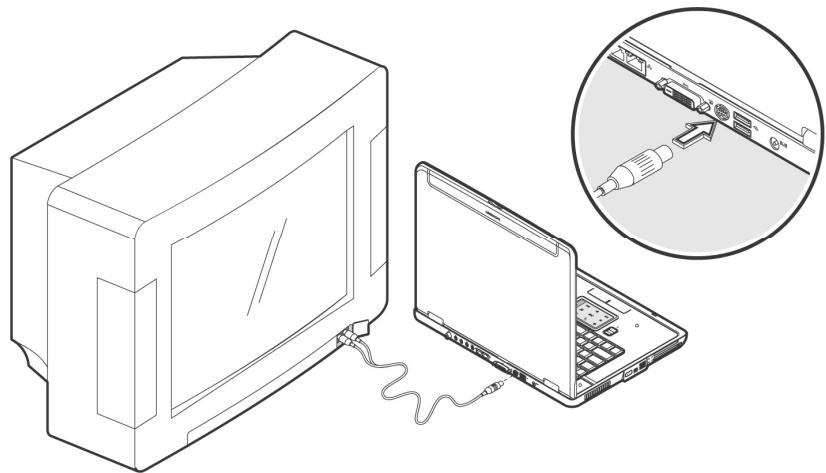

Branchement d'un téléviseur 43

Entrée des données 44

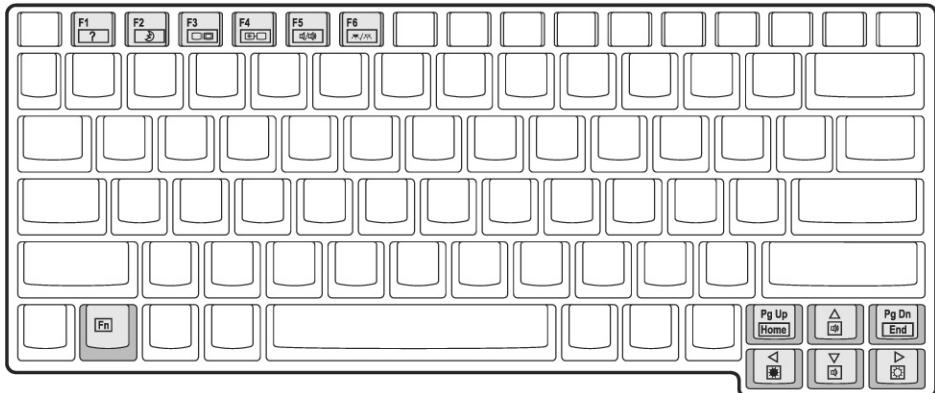

Leclavier 44

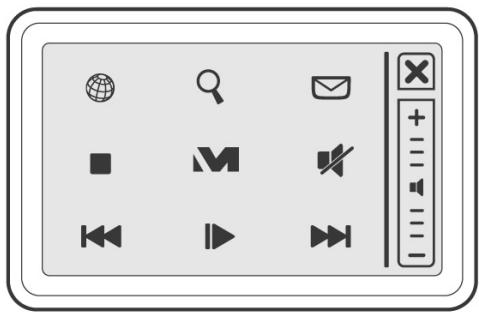

Le pavé tactile multifonctions 46

Disque dur. 49

Répertoir important. 50

Le lecteur optique 51

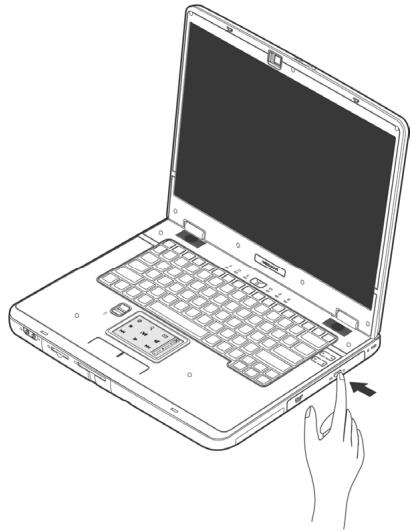

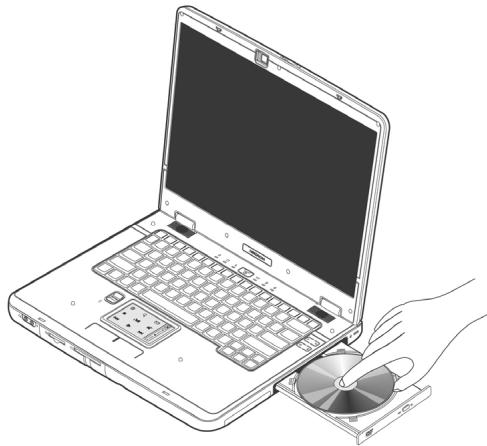

Chargement d'un disque 51
Informations sur le code régional du DVD 54
Au sujet dugraveur 55

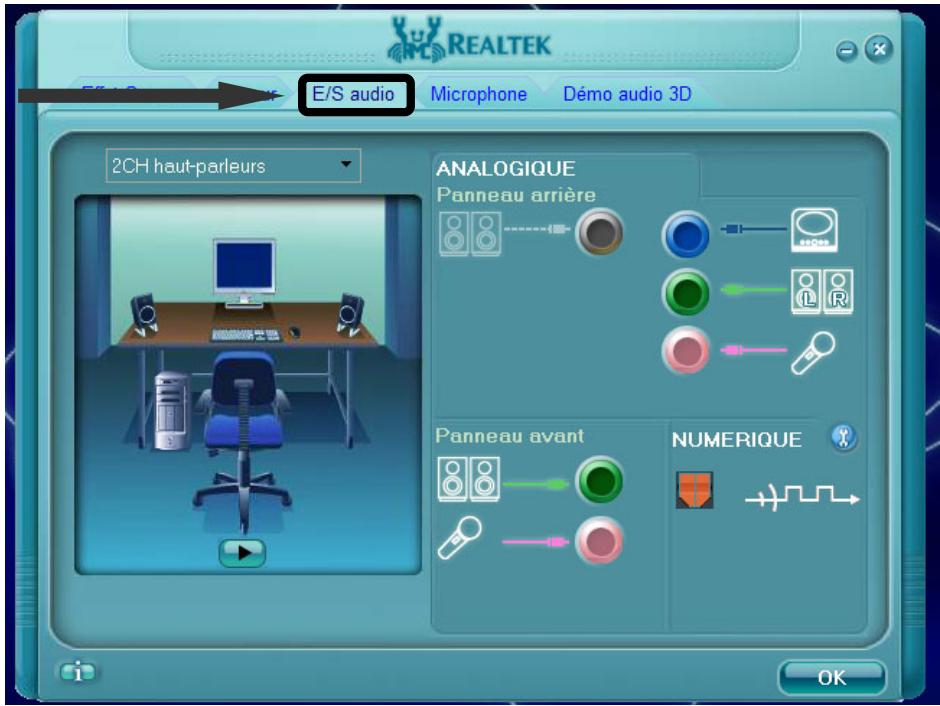

La carte son 56

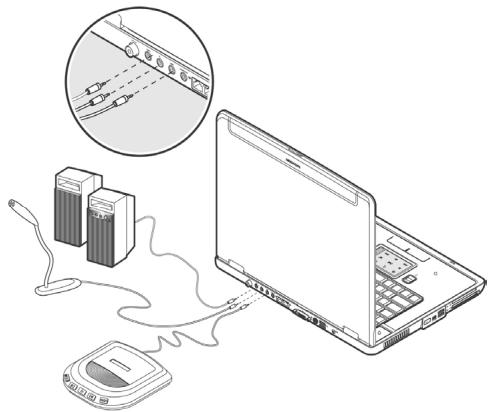

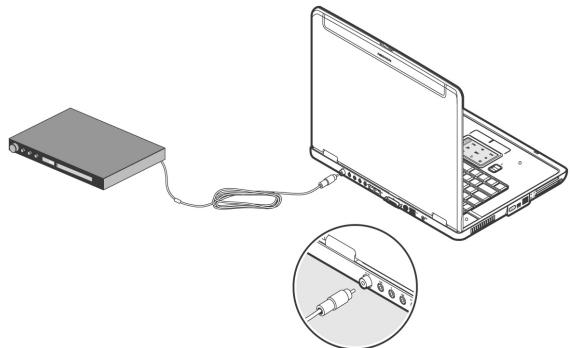

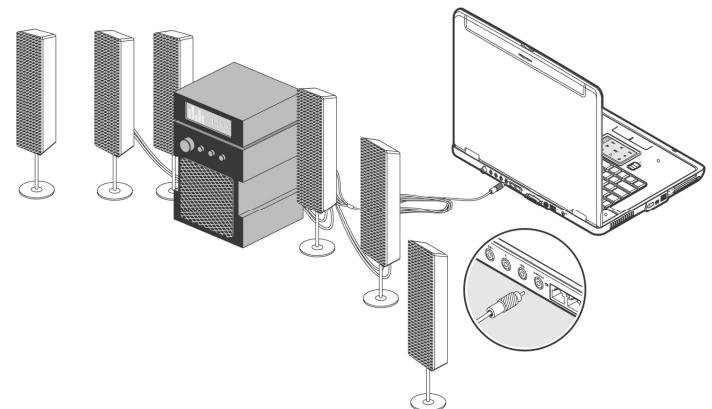

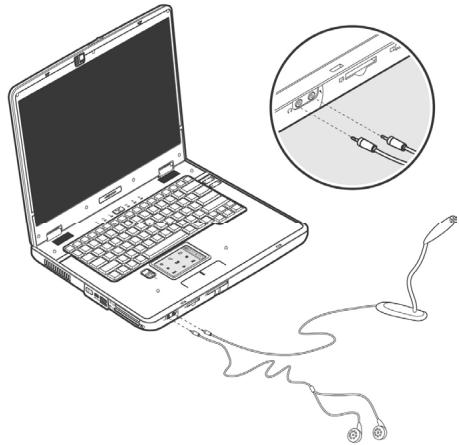

Periphériques audio 57

Modem 61

Qu'est-ce qu'un modem? 61

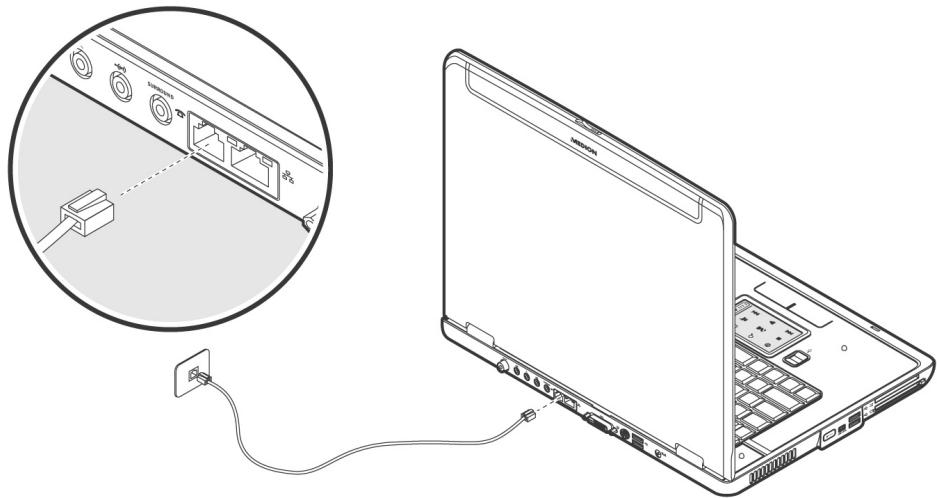

Branchement du modem 62

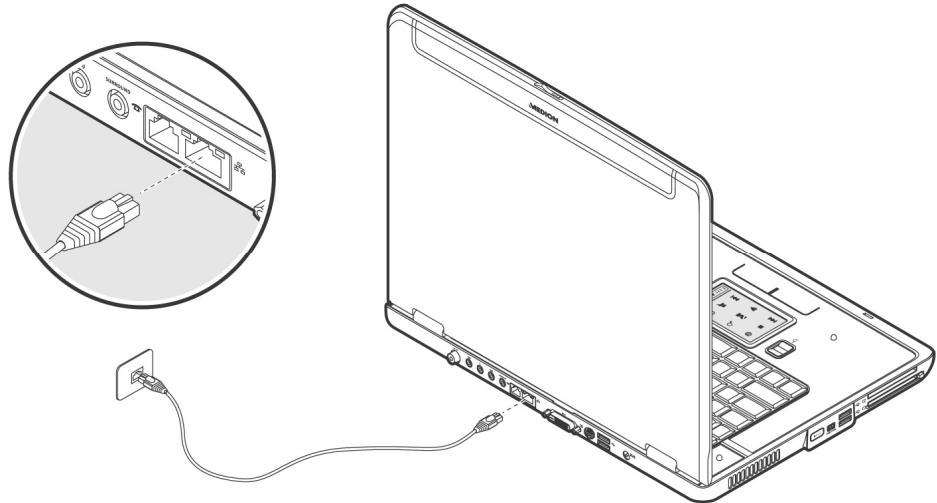

Fonctionnement du réseau 63

Qu'est-ce qu'un réseau ? 63

Les lecteurs de cartes 68

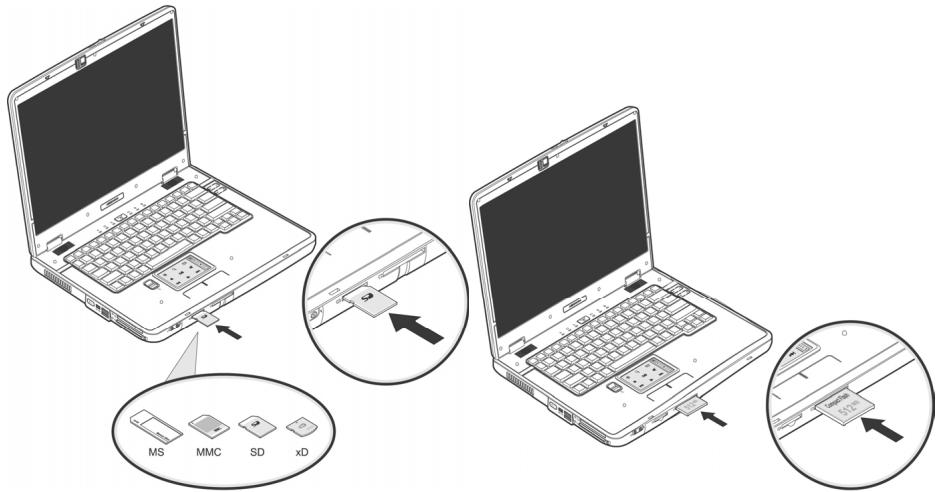

Insertion de la carte mémoire 69
Retrait de la carte mémoire. 69

L'emplacement PCI Express 70

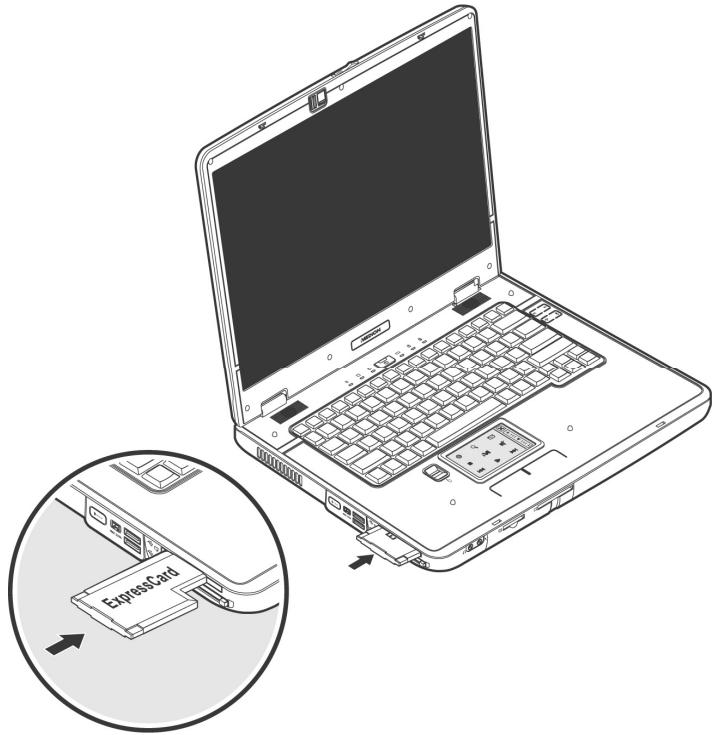

Installer la carte PCI Express. 70

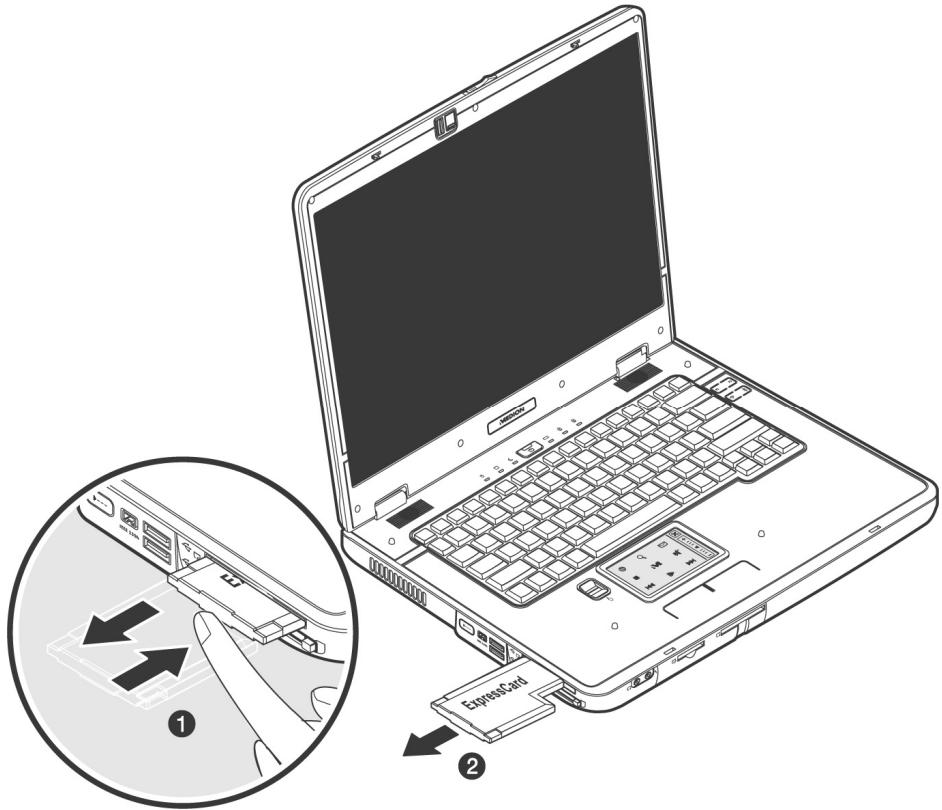

Retirer la carte PCI Express. 71

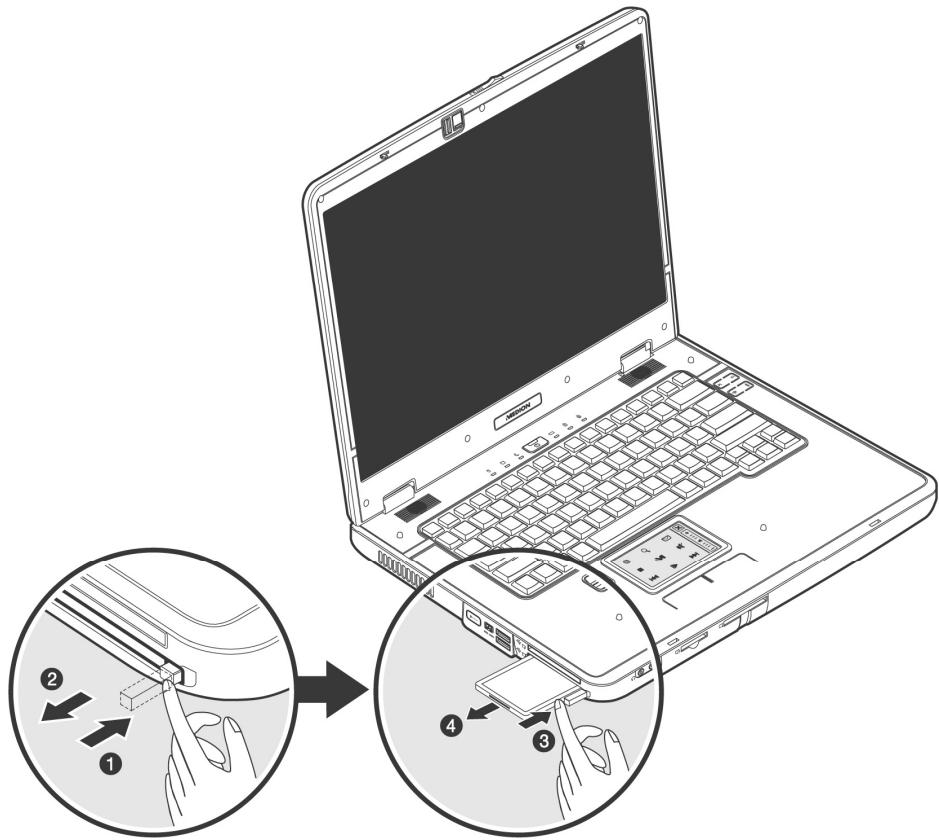

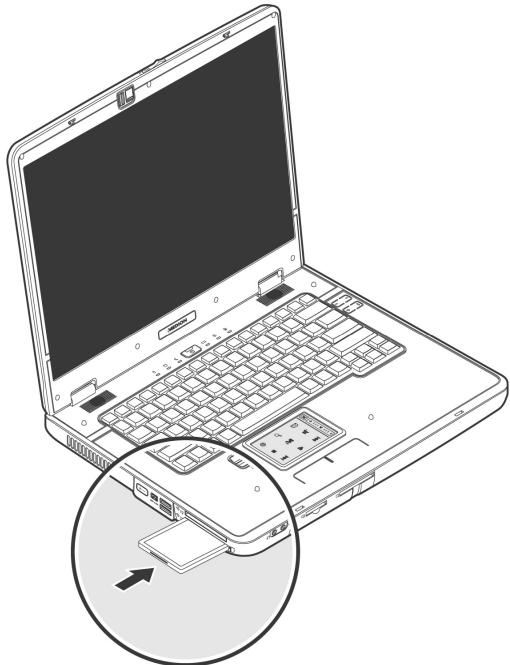

Connecteur de cartes PC 72

La Carte TV avec Telekomnnde. 74

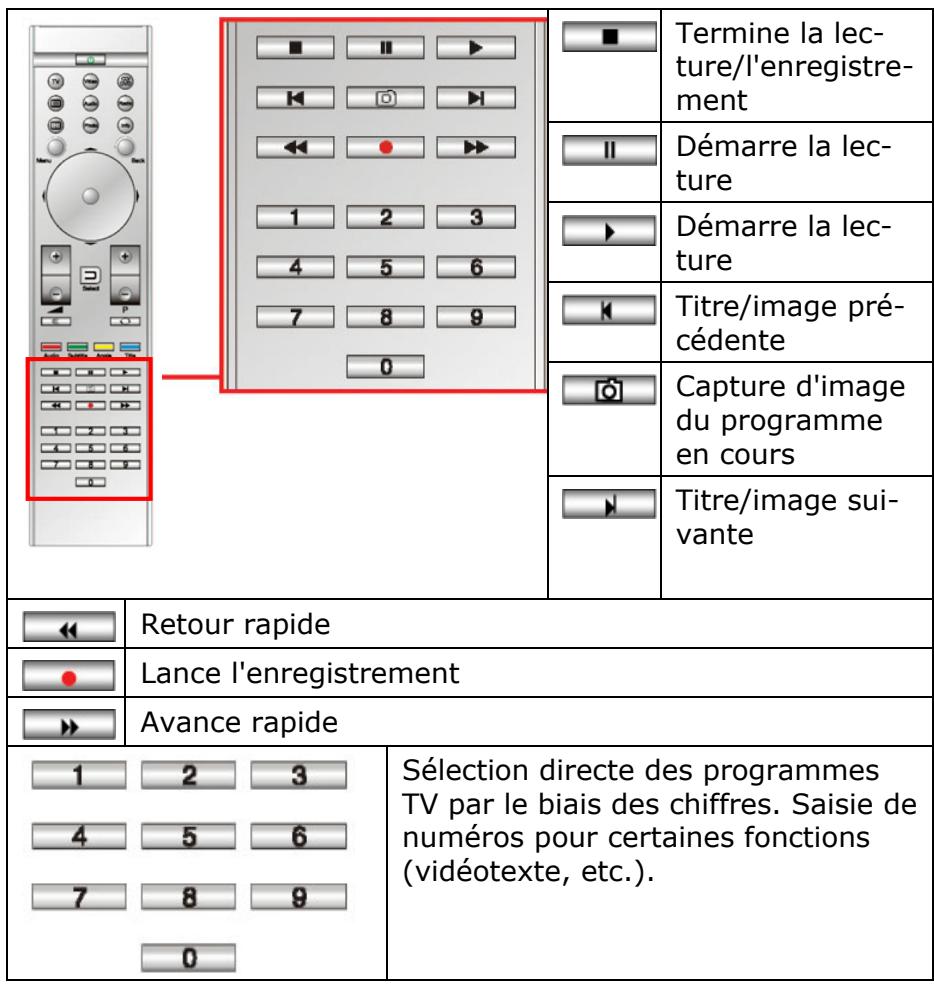

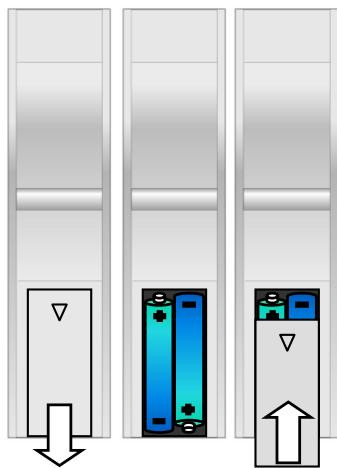

Télécommande 75
Mise en marche 80

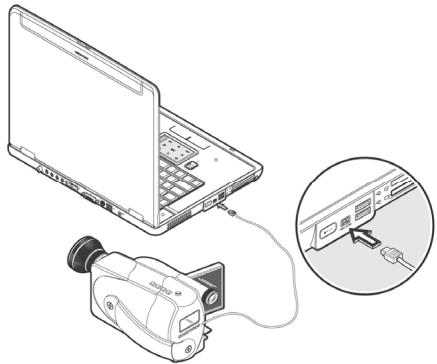

Regarder la télévision. 83

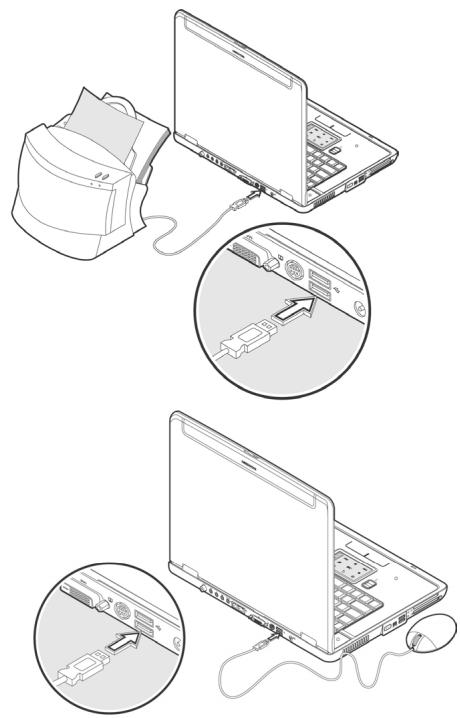

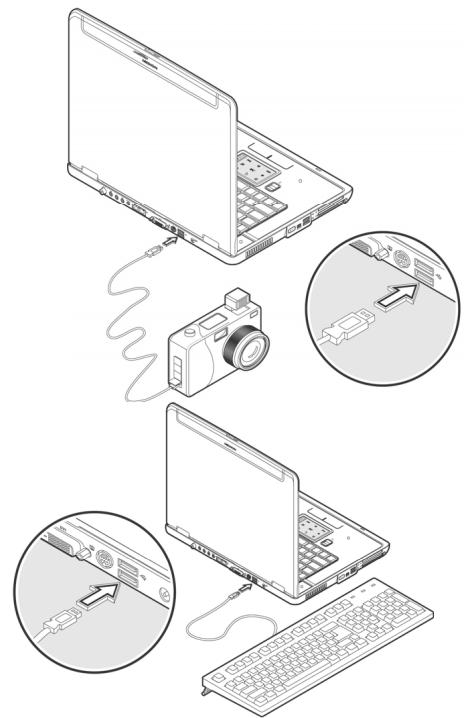

Le port série universal (USB) 84

IEEE 1394 (FireWire) 85

Possibilité d'utilisation du IEEE1394. 85
Spcifications techniques 85

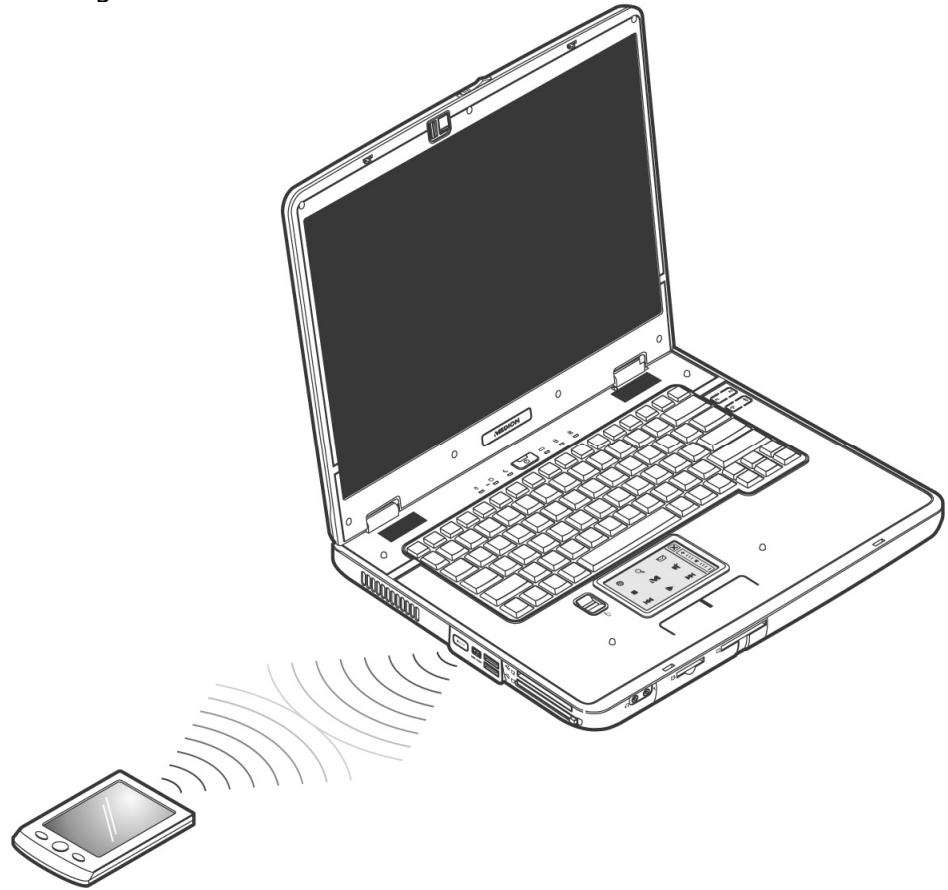

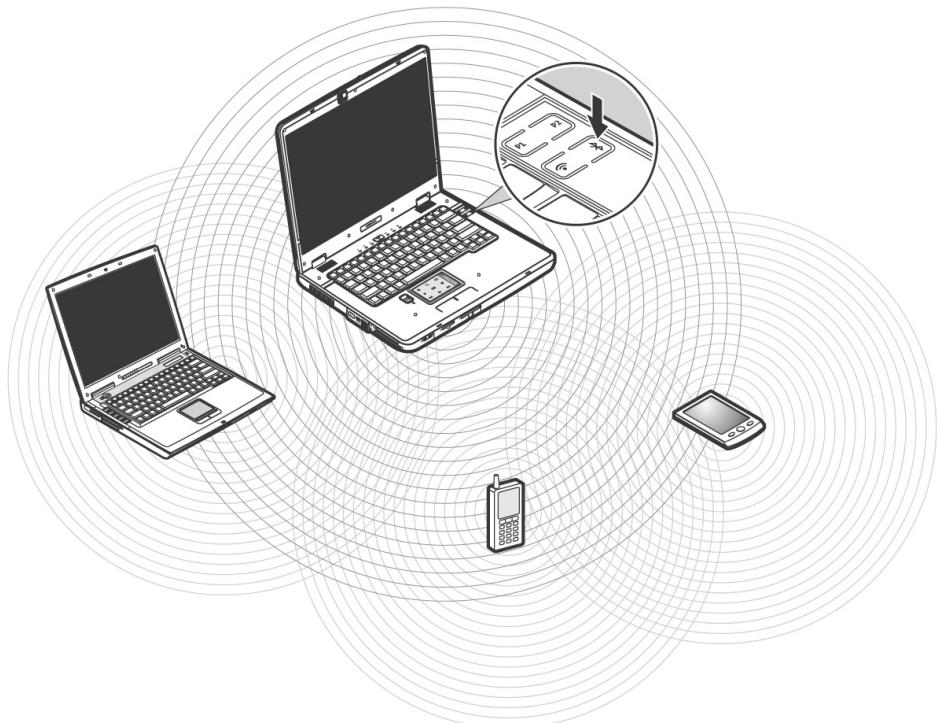

Bluetooth 86
Le port infrarouge 88
Remarque pour l'utilisation de la connexion infrarouge. 89

Protégér le portable 90

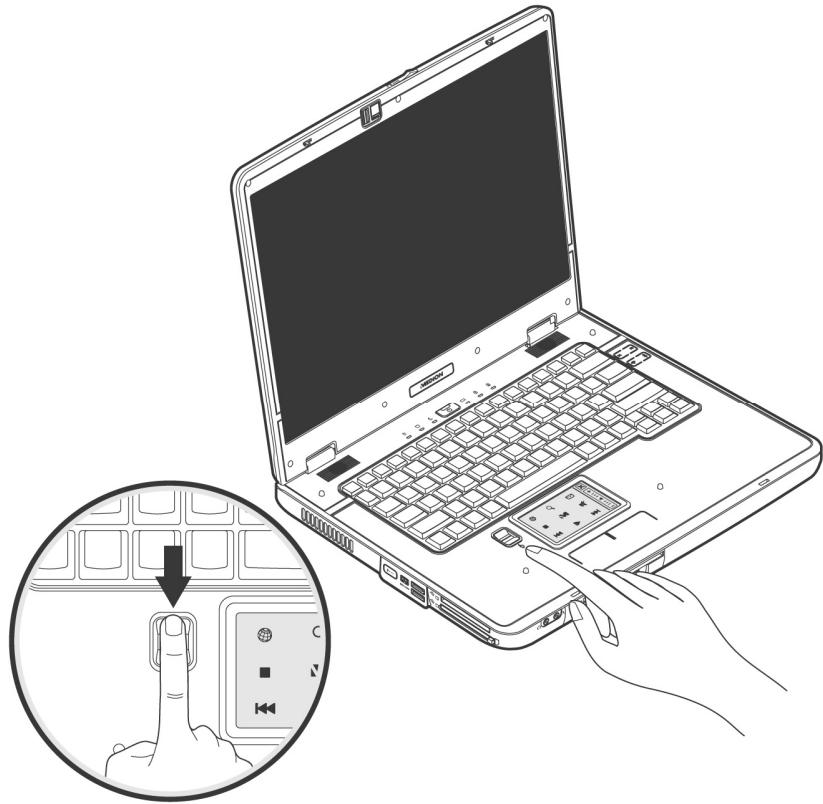

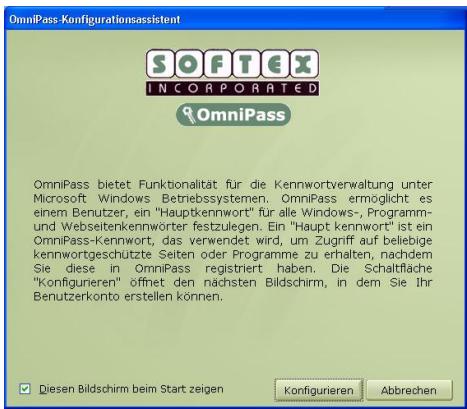

Capteur d'empreinte digitale 90
Mot de passer de mise en marche 95

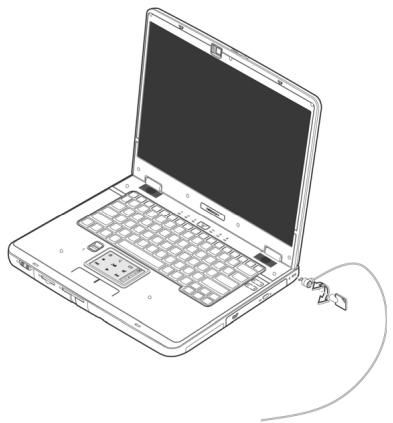

Utiliser une serrure de suture 95

Logiciels 96

Découvre Windows 96
Programme BIOS Setup. 101
Exécution du BIOS Setup. 101

Travail personnel 103

Trucs et astuces 105

Options de presentation 105
Aides à l'utilisation 108
Programmation du systeme et information 110

Questions fréquentes 112

Sauvegarde de Données et de Système 114

Sauvegarde de données 114
Programmes de maintenance 114
Disquette de réinstallation du mot de passer......... 114
Windows® Update 115

Réinstallation du système 117

Elimination d'erreurs 117
Réinstallation de la configuration d'origine. 118

Première aide sur les dysfonctionnements 120

Localisation de la cause 120
Avez-vous encore besoin d'aide ?............122
Assistance pour les pilotes 122

Entretien 123

Entretien de I'ecran 123
Transport 124
Recyclage et élimination 125

Appendice 129

L'ordinateur (Portable) 131

Comment fonctionne un ordinateur ? 131
Applications avec le Portable 132

Réglementation 135

Résistivité electromagnétique 135
ISO 13406-2 Classie II. 135

Conditions de Garantie 137

Limin de responsabilité 138
Reproduction de ce manuel 138

Index 139

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d'élimination écologique.

Piles

Les piles usages ne sont pas des déchets domestiques! Elles doivent être déposées dans un lieu de collecte de piles usages.

Sécurité de fonctionnement

Sujet

Page

Sauvegarde de données 4
Lieud'st installation 4
Conditions environnementales 5
Raccordement 6
Indications pour le modem 7
Indications pour le touchpad 7
Indications pour le réseau sans fil 7
Fonctionnement de la batterie 8

Veuillez lire ce chapitre attentivement et respecter toutes les consignes énoncées. Vous garantirez ainsi à votre ordinateur un bon fonctionnement et une longue durée de vie.

Ne laissez pas les enfants jouer sans surveillance avec des apparèils électriques. Les enfants ne sont pas toujours conscience des évventuels dangers.
N'ouvrez jamais les boîtiers de l'ordinateur, de la batterie ou de l'adaptateur secteur! Vous pourriez déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. N'utilise jamais votre ordinateur lorsque le boîtier est ouvert.
Les lecteurs CD-ROM/CDRW/DVD sont des dispositifs laser de classe 1 lorsqu'ils sont utilisés à l'intérieur d'un boîtier fermé d'ordinateur.

N'enlevez pas le couvercle de ces dispositifs, des rayons la-ser invisibles pourrait etre émis. Ne regardez pas les rayons laser, meme avec des instruments d'optique.

N'introduisez aucun objet à l'intérieur de l'ordinateur par les fentes et ouvertures de l'appareil. Des corps étrangers pourraient déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur.
Les fentes et ouvertures de l'ordinateur servent à son aération. Ne les recouvre pas, sinon il pourrait y avoir surchauffe.
L'ordinateur ne peut pas etre utilise dans une usine.
N'utilisez pas l'ordinateur en cas d'orage afin d'éviter les dommages que peut cause la foudre.
Ne posez aucun objet sur l'ordinateur et n'exercez aucune pression sur I'écran.

Ces actions pourraient avoir pour conséquence de briser l'écran.

Vous risquez de vous bleisser si I'écran TFT se brise. Ramassez les morceaux cassés avec des gants de protection et envoyez-les au service après vente qui les détruira. L'avez-vous ensuite les mains avec du savon car il est possible qu'il y ait eu émanation de produits chimiques.
L'écran ne doit jamais être ouvert complètement à 120^ . N'essayez pas de l'ouvrir de force.
Ne touchez pas l'écran avec les doigts ou avec des objets pointus, vous évitezrez ainsi de l'abîmer.
Ne soulevez jamais l'ordinateur en le tenant par l'écran, les charnières pourrait se casser.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

... l'adaptateur secteur, le cable electrique ou la prise a fondu ou est endommagée. Faites replacer le cable ou le bloc d'alimentation defectueux par une piece neue. Ces pièces ne doivent en aucun cas être réparées.
... le boîtier de l'ordinateur est endommagé ou si du li-lique a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensablees. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif!

SAUVEGARDE DES DONNEES

Après chaque mise à jour de vos données, effectuez une sauvégarde sur un support externe (CD-R : p. 114). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

LIEU D'INSTALLATION

Maintenez votre ordinateur et tous les éléments qui lui sont connectés à l'abri de l'humidité, et protégéz-le de la pous-sière et des rayons de soleil. En cas de non-respect de ces consignes, vous exposez votre ordinateur à des risques de défaillances ou de détérioration.
N'utilisez pas votre ordinateur à l'extérieur.
Placez et utilisez tous les éléments sur un support stable, bien horizontal et non soumis à des vibrations, l'ordinateur ne risquera pas ainsi de tomber.
N'utilise pas le portable de manière prolongée sur vos gençous ou une autre partie de votre corps : la dissipation de chaleur sous l'appareil peut engendrer un échauffement désagréable.

CONDITIONS ENVIRONNEMENTALES

L'ordinateur peut fonctionner à une température ambiente comprise entre 5^ C et 35^ C et par un taux d'humidité relative compris entre 20% et 80% (sans condensation).
Lorsque l'ordinateur est débranché, il peut être stocké à une température comprise entre 0^ C et 60^ C.
Après avoir transporté le portable, entendez que l'appareil ait atteint la température ambiente avant de lemettre en marche. En cas de grosses variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur du portable, susceptible de provoquer un court-circuit.
Conserve l'emballage d'origine, au cas où vous auriez besoin de transporter l'appareil.

RACCORDEMENT

Veuillez respecter les consignes suivantes pour raccorder correctement votre ordinateur :

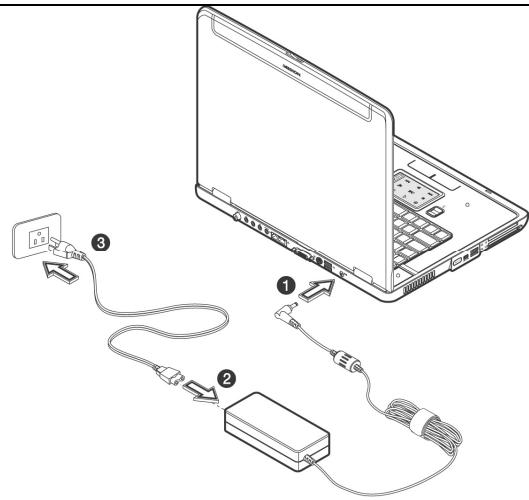

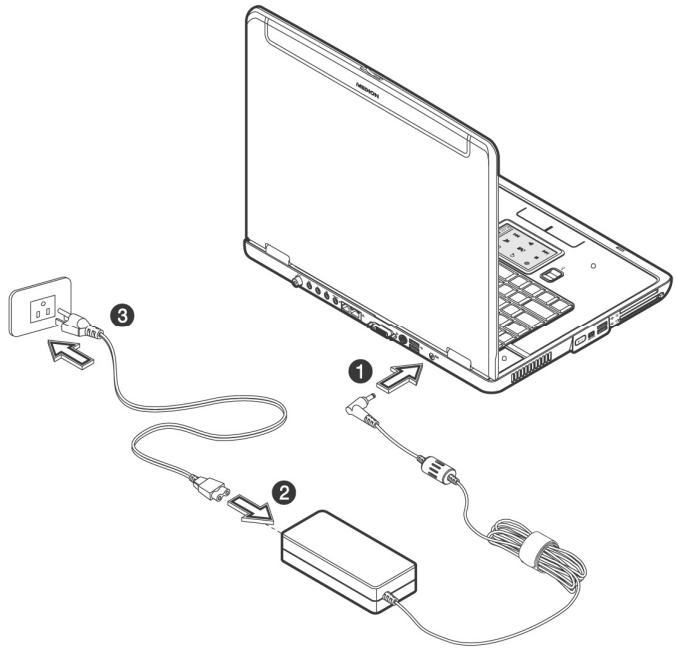

ALIMENTATION

N'ouvre pas le boitier réseau. Il y a danger de mort par décharge électrique lorsque le boitier est ouvert. Il ne contient aucun élément à entretenir.
La prise doit se trouver pres de l'ordinateur et etre facilement accessible.
Pourmettrevoireordinatourhors tension,retirezla fiche de la prise.
Ne branchez le boitier que sur des prises mise à la terre et sur du courant secteur 100-240V~/50-60 Hz. Si vous n'étés pas sur du voltage de votre installation dans cettepiece, renseignez-vous auprès de votre centre EDF.
N'utilise que le matériel de raccordement livre en accom-paigation.
Si vous rajoutez une rallonge, veillez à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.
Pour plus de sécurité, nous recommendons l'utilisation d'un dispositif de protection électrique, afin de protégger votre ordinaireur portable contre les dommages causés par les surten-sions ou la foudre qui peuvent toucher le réseau électrique.
Si vous souhaitez séparer l'adaptateur secteur du réseau élec-trique, débranchez d'abord la fiche de la prise de courant, puis la fiche du portable. En procédant dans l'ordre inverse, vous risquez d'endommager l'adaptateur secteur ou le portable. Tenez toujours fermement la fiche lors du débranchement. Ne tirez jamais au niveau du cable.

CABLES

Faites cheminer les câbles de façon que personne ne puisse marcher ou trabucher dessus.
Ne posez aucun objet sur les câbles, ils pourraient être endommages.

INDICATIONS DE FONCTIONNEMENT POUR LE MODEM

Si vous système est équipé d'un modem, veillez à ce que celui-ci soit branché uniquement sur une ligne de téléphone analogique. Tout raccordement à une installation parallele digitale, à un branchement collectif ou à un faxophone n'est pas autorisé et peut endommager le modem ou les apparueils raccordés.

S'il est équipé d'un modem, cet ordinateur a été testé pour être utilisé en France, Suisse et Belgique et répond aux directives européennes concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/EG).

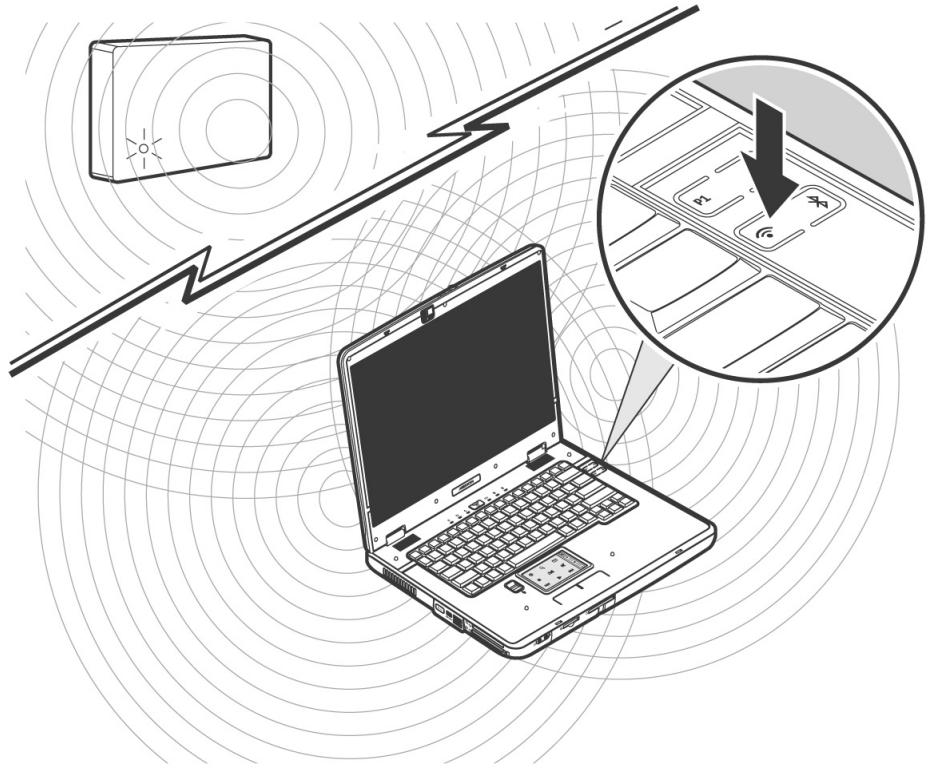

INFORMATIONS DE CONFORMITE DU RESEAU SANS FIL

D'après les directives R&TTE (1999/5/EC) des émetteurs radio vérifiés et homologués, les apparèils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :

-Réseau sans fil

Ces émetteurs radio sans fil sont pourvus d'un marquage CE séparé. Vous pourrez obtenir les déclarations de conformité à l'adresse www.medion.com/conformity.

REMARQUE CONCERNANT LE TOUCHPAD

L'utilisation du Touchpad se fait par l'intermédiaire du pouce ou d'un autre doigt et réagit à l'énergie émise par la peau. N'utilise pas de stylo ou tout autre objet : cela pourrait endommager votre Touchpad.

FONCTIONNEMENT DE LA BATTERIE

Les batteries stockent de l'énergie électrique dans leurs cellules pour la restituer en cas de besoin. Pour augmenter la durée de vie et les capacités de vos batteries, et afin qu'elles fonctionnent correctement, respectez les indications suivantes :

Faites en sorte de ne jamais exposer longuement la batterie aux rayons directs du soleil ou à la chaleur.
Ne jetez pas la batterie au feu.
Si vous ne respectez pas ces indications, la batterie sera endommagée et pourra même exploser dans certaines conditions.
N'ouvre jamais la batterie, elle ne contient pas d'éléments à entretenir.
Évitez toute salissure et tout contact avec des matières conductrices telles les substances chimiques ou les produits d'entretien.
Pour recharger la batterie, il faut utiliser exclusivement le chargeur d'origine livre en accompagnement.
Assurez-vous (au moyen duvoyant ou du signal sonore de l'ordinateur) que la batterie est complètement déchargée avant de la recharger.

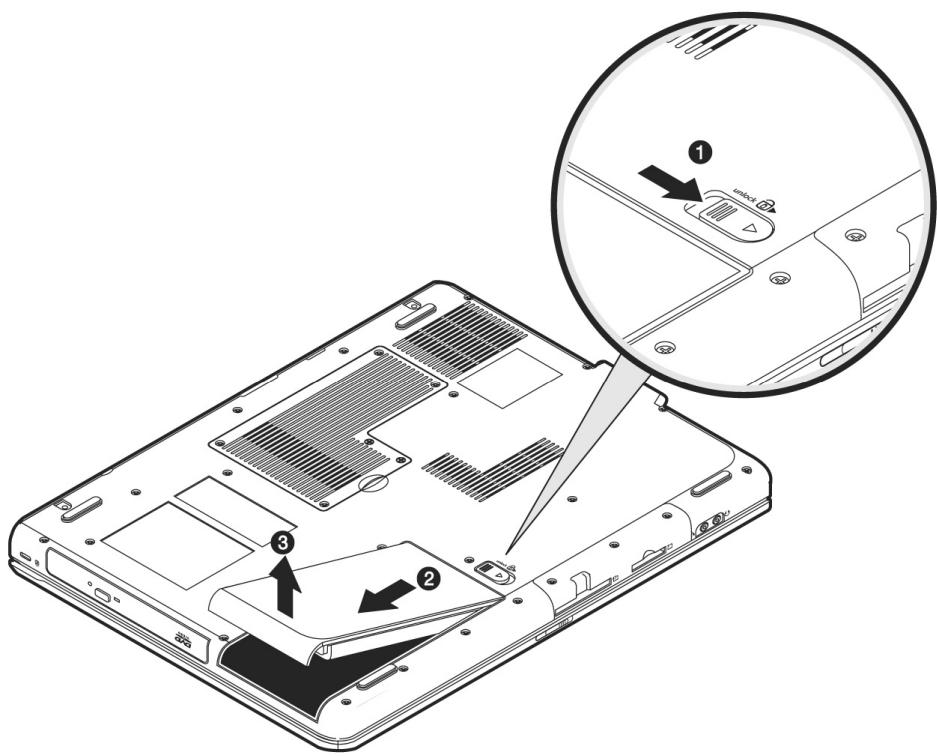

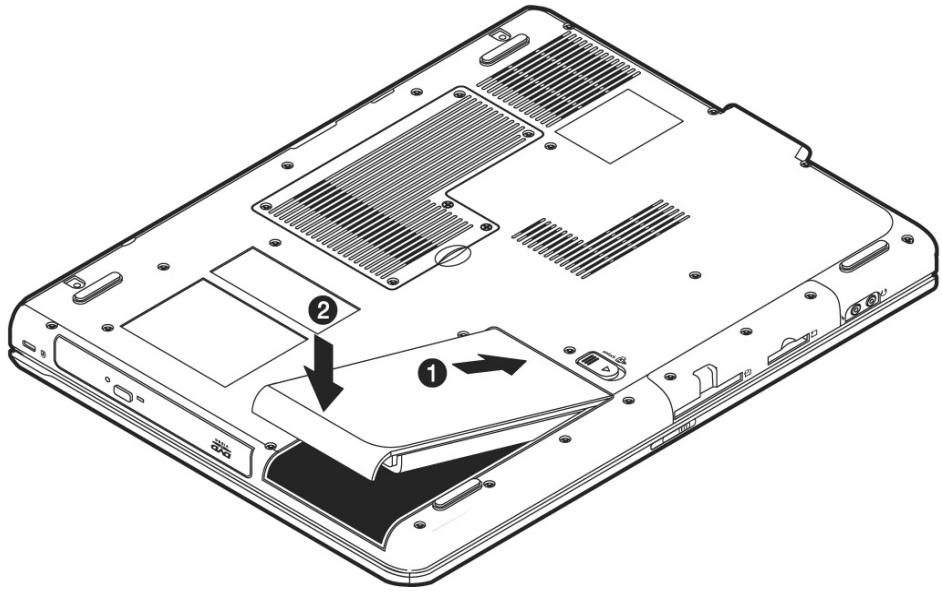

Remplacez la batterie par une autre batterie de même type ou par une batterie équivalente qui aurait été conseillée par le fabricant.
Charger la batterie jusqu'à ce que levoyant de la batterie s'éteigne. Observez également les indications de la page 33 concernant le «chargement de la batterie» pour évaluer l'état de chargement de votre batterie.
N'oubliez pas de mettre la batterie hors tension avant la remplacer.
Les batteries ne sont pas biodégradables. Apportez les batteries devenues inutilisés à un centre d'élimination des déchets. Notre service clientèle peut vous renseigner à ce sujet.

Illustrations & Mettre en service

Sujet

Page

Inventaire de la livraison 11
Ordinateur ouvert 12
Vuedevant 13
Côté gauche 13
Côté droit 13
Partie arriere 14
Voyants d'etat et voyants d'accès 14
Touches de démarriage rapide 17
Démarrage 21
L'ergonomie du poste de travail 24

INVENTAIRE DE LA LIVRAISON

Veuillez vérifier si tous les éléments vous ont été livrés et, en cas de livraison incomplète, avertissez-nous dans un délambda de 14 jours suivant l'achat. Le produit que vous venez d'acheter est liéquné des composants suivants :

Notebook
- Batterie Li-Ion
- Adaptateur secteur avec cable de raccordement (FSP065-AAC)
- Câble modem
Adaptateur S-Video vers Composite
Adaptateur DVI vers VGA
- Carte TV-Tuner
Antenne tige pour la réception TNT
- Telecommande
Casques avec microphone
- Souris USB optique à molette
- Logiciel d'aide sur Disc
- Disque de sécurité avec pilotes et manuel Microsoft Windows®
- Manuel de l'utilisateur
- Instructions sommaires
- Carte de garantie

ORDINATEUR OUVERT

1 - Éclairage du clavier. (⇒ p. 45)
2 - Ecran. (⇒ p. 36)
3 - Bouton marche/arrêt (⇒ p. 15)
4 - Panneau indicateur (⇒ p. 15)
5 - Clavier (⇒ p. 44)
6 - Capteur d'empreinte digitale (⇒ p. 90)
7 - Pavé tactile (Touchpad) multifonctions ( p.46)
8 - Touches touchpad. ( p.46)
9 - Appui poignets
10 - Touches de démarrage rapide (⇒ p. 17)
11-Haut-parleur

VUE DE DEVANT

12-Sortieaudio/Casques ( p.56)
13- Entre Microphone (⇒ p. 56)
14-Lecteur de cartes 4 en 1 4 ( p.68)
15-Lecteur de cartes CF CF ( p.68)
16 - Verrouillage écran (⇒ p. 36)

COTE GAUCHE

17-Port IR 4 (→p.88)
18-FireWire IEEE 1394 IEEE 1394 ( p.85)
19-Port USB (⇒ p.84)
20-Prise PCI Express e ( p.70)
21- Insertion cartes PC (PCMCIA) type II ...(⇒ p. 72)
22-Bouton d'éjection carte PC (⇒ p. 72)

COTE DROIT

23-Lecteur optique ( p.51)
24-Voyant lecteur optique ( p.51)
25-Bouton d'éjection lecteur optique (⇒ p. 51)
26 - Ouverture de secours (⇒ p. 53)
27 - Verrouillage Kensington® (Rightarrow p. 95)

PARTIE ARRIÈRE

28- Sortie audio numérique (S/P-DIF, coaxial) S/P-DIF ( p.56)
29- Sortie audio*/ Sortie audio numérique (S/P-DIF, optique) () ....... ( p. 56)

13-Prise micro / ext.Central/Caisson de basse * ....( p.56)
30 - Entre audio / ext. Haut-parleurs arrêté * ............ (⇒ p. 56)
31 - Effet acoustique SURROUND (⇒ p. 56)
32-Portmodem(RJ-11) ( 念 61)
33-Port reseau (RJ-45) 1
34-Moniteur externe DVI ( p.40)
35-Port TV S-video S ( p.43)
19-Port USB ( p.84)
36 - Alimentation electrique DC IN (⇒ p. 29)

• Port multi-emploi. La configuration s'effectue via le logiciel (⇒ p. 56).

VOYANTS D'ETAT ET VOYANTS D'ACCES

Le système indique par l'intermédiaire de voyants l'état de l'alimentation et du système d'exploitation. Les messages qui s'affichent concernant le système d'exploitation donnent des informations sur l'activité de l'ordinateur :

VOYANT D'ACCES

Lorsque cette DEL est allumée ou clignote, c'est que l'ordinateur accede au disque dur.

2 VOYANT D'ACCES LECTEUR DE CARTES

Lorsque cette DEL est allumée ou clignote, c'est que l'ordinateur accede au lecteur de cartes.

3 VOYANT DE VEILLE

S'allume en mode veille.

4 VOYANT DE BATTERIE

Ci-dessous le comportement duvoyant en fonction des situations :

Allumé	Le pack batterie est chargé.
Cligno-tant	Signal de batterie faible.
Eteint	Le pack batterie n'est pas chargé.

5 CAPITAL LOCK - MAJUSCULES

Cette DEL s'allume lorsque les majuscules [Caps Lock] sont activées à l'aide de la touche de verrouillage des majuscules. Les lettres du clavier sont alors automatiquement écrites en majuscules.

S'allume lorsque les touches numériques ( + ) sont acti- vées.

TOUCHES DE DEMARRAGE RAPIDE

Touche personnalisable par l'utilisateur pour permettre le demarrage rapide de son programme préfééré.
2 Touche personalisable par l'utilisateur pour permettre le demarrage rapide de son programme préféRED.
3 Appuyez ce bouton pour activer ou désactiver la fonction de Bluetooth.
4 Appuyez ce bouton pour activer ou désactiver la fonction de Wireless LAN.

ATTRIBUTION DES TOUCHES SPECIALES

Vous pouvez attribuer des programmes aux touches spéciales par l'intermédiaire du « Launch Manager ».

Pour cela, procédez de la façon suivante :

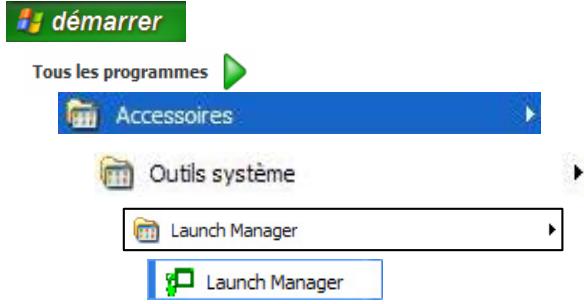

1. Cliquez sur

1. À l'aide des boutons « Ajouter » ou « Effacer », vous pouvez déterminer quel programme sera démarré par telle ou telle touche.

1. Une fois que vous avez sélectionné le programme désiré, cliquez sur « OK » pour accepter le réglage.

FONCTION SPECIALE DE LA TOUCHE DE DEMARRAGE RAPIDE P1

Ce portable est fourni avec une fonction Multimédia supplémentaire vous permettant d'exécuter des diaporamas photo, de dire des DVD-video, CD audio ou MP3 en appuyant sur une touche, sans avoir à lancer le système d'exploitation de Windows®. La partie suivante vous explique comment utiliser le programme " Power Cinema Linux". *

ACTIVER ET DESACTIVER POWER CINEMA

Le bouton Marche/Arrêt (3) permet d'allumer et d'eteindre le portable. Le système d'exploitation Windows est ainsi démarré ou arrêté.

Pour utiliser l'application Power Cinema Linux, procédez de la façon suivante :

1. L'ordinateur portable éteint, appuyez sur la touche de démarrage rapide P1 pour démarrer l'application Power Cinema Linux. L'interface utilisateur apparait rapidement : vous pouvez l'utiliser à l'aide de la télécommande.

1. Vous pouvez à présent insérer un DVD ou un CD, et dé-marrer la lecture souhaitée avec le point de menu correspondant.

2. Pour quitter l'application, vous pouvez procéder de trois façon :

a. Appuyez brievement sur le bouton Marche/Arrêt (3) du portable.

ou

b. Appuyez sur le bouton Power de la télécommande

ou

c. Choisissez le point de menu "Arrêt".

Pour manipuler correctement votre ordinateur et pour le garder longtemps en bon état, il faut que vous ayez luAAParavant le chapitre « Sécurité de fonctionnement » situé au début de ce manuel. L'ordinateur est déjà complètement pré-installé, vous n'aurez donc pas à régler les pilotes, vous pourrez démarrer immédiatement.

DEMARRAGE :

Étape 1

Mettez la batterie en place avant la mise en marche de l'ordinateur en la faisant glisser dans son compartment.
- Branchez l'adaptateur secteur fourni à l'ordinateur (36). Branchez ensuite le cordon d'alimentation à l'adaptateur et en-fin, branchez-le à une prise de courant. L'adaptateur fournit du courant à l'ordinateur et re-charge en outre la batterie.

Ouvrez l'écran en poussant la sécurité (16) vers la droite avec le pouce, puis en amendant l'écran à la position souhaitation entre le pouce et l'index.

Allumez l'ordinateur à l'aide de l'interrupteur marché/arrêt (3). L'ordinateur démarre et passse maintainant par différentes phases.
Aucune disquette de démarriage (par ex. la disquette de récapération) ne doit se couver dans le lecteur optique, car le système d'exploitation ne serait pas alors charge à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé.

Étape 2

Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autre aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Explication :

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel.

Pour voir l'ensemble du texte, vous devez déplacer la barre de défiling à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'options «J'accipe le contrat de licence».

Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».

Étape 3

Une fois la session ouverte, l'écran de Windows® s'affiche.

L'ERGONOMIE DU POSTE DE TRAVAIL

Un aspect à ne pas négliger est le lieu d'installation de votre PC. Nous allons donc nous attacher d'abord à cet aspect :

Tenez compte du fait que le monitour doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre!). L'écran ne doit jamais se trouver à proximé d'une fenêtre car c'est à cet endroit que la piece est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'œil à l'écran plus souvent. L'écran doit toujours être disposé de façon à ce que le regard soit parallele à la fenêtre.

La position avec le regard dos à la fenêtre n'est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l'écran. De même, le regard directement en face de la fenêtre n'est pas bon en raison du contraste entre l'écran sombre et la clarté de la lumière du jour peut provoquer des difficultés d'adaptation et des douleurs. L'orientation en parallèle devrait également valorir pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle. Au cas où la piece ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'eviter les lumières aveuglantes, les reflets les contrastes trop importants entre clair et nombre .... Par exemple : tourner, rabaisser ou rehauser l'écran. On peut également améliorer cette installation en installant des stores à lamelles ou verticaux aux fenêtres, des murs de séparation ou en modifier les installations d'éclairage.

Le fait de rester asiss dans la même position pendant une période prolongée peut à la longue devenir incomfortable. Pour augmenter votre comfort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

• Dos - Lorsque vous étés assis à votre poste de travail, voirlez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légarement inclinée vers l'arrière.
• Bras - Vos bras doivent être couples et détendus, coudes près du corps, avant-bras et mains parallètes au sol.
• Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas'être pliers vers le haut ou vers le bas ou latéralement de plus de 10 degrés.
• Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en accürir un, assurez-vous que la hauteur de votre chaise est correctement réglée.
• Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Evitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.
• Général - Changez féquèment de position et faites sou-vent des pauses pour éviter la fatigue.

Components principales

Sujet

Page

Alimentation 29
Ecran 36
Entree des données 44
Disque dur 49
Lecteur optique 51
Carte son 56
Modem 61
Fonctionnement du réseau 63
Lecteurs de cartes 68
Emplacement PCI Express 70
Connecteur de cartes PC 72
Carte TV-Tuner 74
Port série universal (USB) 84
IEEE 1394 (FireWire) 85
Bluetooth 86
Port IR 88
Protégér le portable 90
Logiciels 96

BOUTON MARCHE/ARRET

Vous pouvez allumer ou eteindre l'ordinateur en appuyant sur le bouton marche/arrêt (3).

L'affichage © you informe sur l'état du système. L'ordinateur s'éteint indépendamment du système d'exploitation lorsque le bouton reste appuyé pendant plus de 4 secondes.

ATTENTION! N'eteignez pas votre ordinateur si le disque dur fonctionne et si levoyant d'accès est allumé. Sinon vous risquez de perdre des données. Afin de protégger le disque dur, il vous faut attendre au moins 5 secondes après avoir étéint l'ordinateur pour le pallumer.

FONCTIONNEMENT RESEAU

Votre ordinateur est livre avec un adaptateur secteur universal pour courant alternatively qui s'adapte automatiquement à la source de courant du lieu concerné. Il peut prendre en charge les voltages suivants: AC 100-240V~/ 50-60 Hz. Veuillez respecter les consignes de sécurité des pages 6 et suivantes concernant l'alimentation.

L'adaptateur est branché à une prise de courant alternatif à l'aide d'un cable secteur. Le cable d'alimentation à courant continu est branché à la côte croite de l'ordinateur (36).

L'adaptateur fournit du courant électrique à l'ordinateur et recharge en même temps la batterie. Les voyants d'alimentation, situés sur l'ordinateur, renseignent sur l'état de fonctionnement. Notre batterie se recharge aussi lorsque vous travailliez avec l'ordinateur en laissant l'adaptateur branché. L'adaptateur secteur consomme de l'électricité même lorsque l'ordinateur n'y est pas branché. Débranchez donc l'adaptateur si l'ordinateur n'est pas branché.

Attention! N'utilisez que le bloc et le cordon d'alimentation fournis.

BATTERIE

REMARQUE : Chargez et déchargez complètement la nouvelle batterie deux à trois fois de suite afin qu'elle atteigne sa pleine capacité !

Les batteries emmagasinent de l'énergie électrique dans leurs cellules et la redistribuents lorsqu'on en a besoin. Afin d'augmenter la durée de vie et la capacité de votre batterie et de garantir son bon fonctionnement.

L'accu doit toujours être totalement décharge avant un processus de chargement, puis charge complètement afin d'optimiser sa durée de vie et ses performances.

Vous devez absolutment tener compte des consignes de sécurité données en page 4 et suivantes.

MISE EN PLACE DE LA BATTERIE

Introduisez la batterie dans le compartment prévu à cet effet.

RETRAIT DE LA BATTERIE

Pour-retirer le pack batterie, poussez le verrou de sécurité (1) sur la position "unlock".

ATTENTION! N'enlevez pas la batterie si levoyant de batterie est allumé, vous pourriez perdre des données.
ATTENTION! Faites attention, lors du rangement des batteries et lors de l'utilisation de l'ordinateur sur batterie, à ne pas salir ou endommager les contacts de la batterie et de l'ordinateur. Cela pourrait entraîner des dysfonctionnements.

CHARGEMENT DE LA BATTERIE

La batterie est chargée sur le bloc d'alimentation. Si le bloc d'alimentation est branché, la batterie se recharge automatiquement, independamment du fait que l'ordinateur soit allumé ou étéint. Un chargement complet nécessite quelques heures si l'ordinateur est étéint. S'il est allumé, le chargement dure nettement plus longtemps. Vous trouvez la signification duvoyant de batterie à la page 16.

DECHARGE DE LA BATTERIE

Utilisez l'ordinateur sur batterie jusqu'à ce qu'il s'éteigne pour cause de batterie faible.

REMARQUE: Pensez à sauvégarder tout de suite vos fichiers ouverts afin de prévenir toute perte de données.

N'éteignez pas l'ordinaire vous-même, même si vous avez un message indiquant que la batterie est très faible, laissez l'ordinaire utiliser toute l'énergie de la batterie et s'éteindre automatiquement. Désactivez les fonctions de la Gestion de l'alimentation dans le Panneau de configuration, en particulier les Alertes et les Actions. Lorsque la batterie approche la fin de sa vie, sauvégardez et fermez tous les fichiers importants.

PERFORMANCES DE LA BATTERIE

La durée de fonctionnement varie en fonction du réglage des fonctions d'économie d'énergie. Elles peuvent être adaptées à vos besoinions personnels dans le panneau de configuration sous Options d'alimentation. Par ailleurs, votre portable nécessite davantage d'énergie lors de l'exécution de certaines applications, comme par ex. la lecture d'un DVD.

CONTROLE DE LA CAPACITE DE LA BATTERIE

Pour contrôle le niveau de charge de la batterie, déplacez le curseur de la souris sur le symbole d'énergie qui apparait dans la barre des tâches.

Vous pouvez obtenir des informations supplémentaires en double-cliquant sur le symbole.

REMARQUE: si vous ignorez l'alarme de batterie faîble, votre ordinateur passée en mode de voir prolongée.
ATTENTION! N'enlevez jamais la batterie lorsqu l'ordinateur est allumé ou lorsqu'il n'est pas encore passé en mode de veille prolongée, car vous pourriez perdre des données.

GESTION DE L'ALIMENTATION

Votre ordinateur offre des fonctions d'économie d'énergie automatiques et configurables, que vous pouvez utiliser pour optimiser la durée d'utilisation de la batterie et réduire les coûts de fonctionnement en général. Les modes d'économie d'énergie sont appelés mode de veille et mode de veille prolongée.

METTRE EN VEILLE

Avec cette configuration, le contenu de la mémoire vivie de votre ordinateur est conservé, tandis que presque tous les autres composants de votre ordinateur sont complètement éteints ou que la consommation de courant est réduite à un minimum.

Le témoin de veille s'allume. Appuyez brièvement sur le bouton marche/arrêt pour rallumer l'appareil.

LA VEILLE PROLONGEE

La veille prolongée est une alternative astucieuse à la mise hors tension totale de l'ordinateur. Dans cet état, toutes les données de la mémoire vivie (systèmes et graphiques) sont copiées dans un fichier sur le disque dur.

Dès que toutes les données ont été sauvégardées, l'ordinateur est étant. Au démarrage suivant de l'ordinateur, ces données sont réécrites par le BIOS dans la mémoire viv. En quelques instants, l'ordinateur se trouve exactement dans l'état dans lequel vous l'aviez laissé à la dernière utilisation.

Si vous fermez l'ordinateur alors que vous étés en train de travailler sur un document (et sous réserve que la configuration ACPI ait été définie correctement), l'ordinateur fait automatiquement le reste pour vous. Au redémarrage, vous vous trouvez exactement à la ligne à laquelle vous travailliez au moment de l'interruption.

Contrairement à un monieur traditionnel, l'écran à cristaux liquides ne présente ni rayonnements ni scintillements.

OUVERTURE ET FERMETURE DE L'ECRAN

Un loquet (16) garde l'écran fermé lorsque l'ordinateur n'est pas utilisé.

Pour l'ouvrir, poussez le loquet avec le pouce vers droit, soulevez ensuite l'écran à l'aide du pouce et de l'index et mettez-le dans la position souhaitée.

L'écran ne doit pas être ouvert à 120^ .

N'essayez pas de l'ouvrir de force.

Les combinaisons de touches suivantes vous permettent de contrôler des fonctions d'écran.

RESOLUTION DE L'ECRAN

L'écran incorpore présente, selon sa taille, une résolution de 1280 × 800 pixels. Si vous passez, dans le programme auxiliaire de Windows «Propriétés de l'affichage», à une configuration différente, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran. Un grossissement provoque des déformations à l'affichage, en particulier pour l'écriture. Vous pouvez cependant travailler avec une résolution plus élevé si vous branchez un monnateur externe à plus haute résolution.

Vous doivent réduire l'intensité de couleur pour augmenter la résolution de l'écran, car la mémoire video n'accepte qu'une certaine capacité. Avec le programme auxiliaire de Windows « Propriétés de l'affichage », ajustez la presentation aux modes utilisés.

PROPRIÉTÉ DE L'AFFICHAGE

Ce programme vous donne la possibilité d'adapter les propriétés de votre écran, comme par exemple l'image d'arrière plan, l'écran de voir, l'Active Desktop (Web), ainsi que d'autres paramètres de votre écran et de votre carte graphique. On peut ouvrir le programme de la manière suivante :

• clic droit de la souris sur le bureau de Windows (Desktop) et clic gauche sur Propriétés

ou

• Demarrer Panneau de configuration Affichage en double-cliquant sur le bouton gauche de la souris.

Pour optimiser les propriétés de votre écran, vous avez par exemple la possibilité de modifier sa résolution.

Pour cela, allez sur l'onglet Paramètres (0) de Propriétés de Affichage et cliquez sur le bouton Avancé (2).

Dans la partie Affichage (4) de l'onglet Général (0), sélectionnez la valeur correspondant à vos exigences.

Si vous ne souhaitez changer que la taille de la police, il vous suffit de modifier ce paramètre sur l'onglet Apparance (1) dans les Propriétés de Affichage.

Choisissez dans la liste Taille de police (2) entre Normal, Grandes polices et Très grands caractères.

CONNEXION D'UN MONITEUR EXTERNE

L'ordinateur dispose d'un port de moniteur externe DVI (34).

1. Posez l'ordinateur correctement.
2. Raccordez le cable de signal du moniteur externe à la prise DVI du portable (34). Pour pouvoir brancher un moniteur analogique, veuillez utiliser l'adaptateur fourni à cet effet.

1. Branchez le moniteur externe sur le secteur et mettez-le sous tension.
2. Mettezcki nantontvretore ordinateur en marche.

Lors du branchement d'un moniteur externe, deux possibilités de configuration vous sont données :

1. Mode clone (même affichage sur les deux écrans)

Appuyez sur les touches Fn + F3 pour désactiver le monitateur externe et allumer l'écran de l'ordinateur.

Si vous appuyez à nouveau sur les touches Fn + F3 l'affichage sera activé sur les deux apparêls.

Appuyez de nouveau sur les touches Fn + F3 pour activer le moniteur externe. L'écran de l'ordinateur s'estint. Pour régler l'affichage, suivez les indications du fabricant du monitér.

2. Bureau étendu

(Dans ce mode, le deuxième moniteur [external] affiche un bureau plus grand. Les fenêtres du premier écran peuvent être décalées sur le第二种.)

Cette option n'est pas prise en charge par la combinaison de touches Fn + F3.

Cliquez n'importe où sur votre bureau à l'aide du bouton croit de la souris et choisissez Propriétés pour ouvrir le programme Propriétés de l'affichage.

• Dans l'onglet Paramètres, cliquez avec le bouton gauche de la souris sur le deuxième écran ①.
• Choisissez l'option Étendre mon bureau Windows sur ce moniteur , puis cliquez sur OK.
  Pour désactiver cette fonction, décochez la case « Étendre mon bureau Windows sur ce moniteur »

Vous pouvez aussi régler dans cet onglet la résolution d'écran et la qualité de couleurs du moniteur en cours d'utilisation.

BRANCHEMENT D'UN TELEVISEUR

Le portable dispose d'une sortie video (35) grâce à laquelle vous pouvez transférer l'affichage de votre portable sur un téléviseur. Pour brancher un téléviseur à votre ordinateur, procédez comme suit :

Cette fonction est supportée de la combinaison de touches Fn + F3.

1. Posez l'ordinateur correctement.
2. Branchez le cable du téléviseur au port S-video de l'ordinateur (35). Si vous appeareil n'a pas un connecteur S-video utilisez l'adaptateur fourni et connectez-le à l'entrée Composite (Cinch) de votre téléviseur.

1. Branchez le téléviseur sur le secteur et mettez-le sous tension.
2. AllumezYOUR ordinateur et place-lesa bonne hauteur ch.

La combinaison de touches Fn + F3 vous permet de basculer entre les affichages. Procedez comme avec un moniteur externe.

Si l'option Etendre mon bureau Windows sur ce moniteur du programme Propriétés de

l'affichage est activé, elle doit d'abord être désactivée pour permettre le transfert de l'image sur le téléviseur.

LE CLAVIER

Grçé à la double fonction de certaines touches, vous dispose des mêmes fonctions que sur un clavier Windows normal. Certaines fonctions sont obtenues à l'aide des touches Fn propres à l'ordinateur.

COMBINAISONS DE TOUCHES SPECIFIQUES A L'ORDINATEUR

Combinaison	Description
+ F1?	Une liste des combinaisons de touches estprésentée.
+ F2?	Fonction de gestion de l'alimentation. Cette combinaison de touches est réglée par défaut sur Mettre en veille. Pour adapter cette touche à vos besoins, utilisez la Gestion de l'alimentation, accessible à partir du programme Propriétés de l'affichage.
+ F3?	Permet deCHOISIR le type d'affichage entre affichage à cris-taux liquides, monitor externe et affichage simultané. Si un téléviseur est branché, basculez entre l'affichage LCD et le téléviseur. Il n'est pas possible de procéder à un affi-chage simultané.
+ F4?	Éteint la lumière d'arrière-plan afin d'économiser de l'énergie. La luzère se rallumera à la première pression sur n'importe celle touche.
+ F5?	Active ou désactive les haut-parleurs.
+ F11	Active / déactive la répartition numérique du clavier (levoyant correspondant s'allume).
+ F12	Active / déactive la fonction de défilament.
+ Pg Up	Exécute la fonction Début.
+ Pg On	Exécute la fonction Fin.
+	Diminue la luminosité de l'écran.
+	Augmente la luminosité de l'écran.
+	Augmente le volume.
+	Diminue le volume.

ÉCLAIRAGE DU CLAVIER

L'éclairage intégré du clavier vous aide à la saisie de données dans des environnements faiblement éclairés.

La luminosité de l'écran est suffisante dans la plupart des cas. Si vous l'avez réduite pour par ex. prolonger l'autonomie de la batterie ou protéger des données confidentielles affichées sur l'écran, l'éclairage du clavier peut être activé.

Pour activer l'éclairage du clavier, commencez par pousser vers la gauche le verrou placé à côté de l'éclairage.

Appuyez sur la combinaison de touches Fn+F6 pour activer ou désactiver l'éclairage du clavier.

LE PAVE TACTILE MULTIFONCTIONS

Votre portable dispose d'un pavé tactile multifonctions supportant des fonctions multimédia supplémentaires.

Dans le mode normal, le pointeur de la souris (curseur) suit fidèlement le mouvement de votre doigt sur le pavé tactile.

Attention! N'utilisez pas de crayon à bille ni aucun autre objet, car cela pourrait endommager votre Touchpad.

Sous le Touchpad se trouvent les boutons gauche (1) et droit (2) de la souris, qui s'utilisent comme sur une souris normale Cependant, vous pouvez aussi effectuer un clic ou un double-click directement sur le Touchpad, en touchant brièvement une ou deux fois la surface du Touchpad.

Dans le Panneau de configuration de Windows®, vous trouvrez sous l'icone « Souris » bon nombre de configurations utiles qui vous faciliteront son'utilisation quotidienne.

Si vous avez des difficultés à utiliser le pavé tactile, vous pouvez brancher au port USB la souris de défilament livrée en option.

UTILISATION DES FONCTIONS MULTIMEDIA

À chaque démarrage du système, le pavé tactile multifonctions se trouve dans le mode normal.

Pour pouvoir utiliser les fonctions multimédia préregliées, ces dernières doivent être activées par le biais de la croix située dans le coin supérieur droit (×, 7). Une fois que vous avez activé les fonctions multimédia, les éléments sélectionnés sont immédiatement éclairés.

Enclistuant simplement sur lesicones,les fonctions correspondantes sont invoquees ou les commandes executées.

Vous trouverez ci-dessous un aperçu des fonctions et des commandes.

Réf.	Fonction /Commande	Signification
1	Stop*	En cliquant sur cette commande, vous arrêtez la lecture de Media Player.
2	Internet Explorer	Cet élément vous permet d'invoquer Internet Explorer. Àpès avoir actionné cet élément, le pavé tactile repasse dans le mode normal.
3	Medion	Cet élément vous permit de démarrer Windows Media Player pour la lecture de fichiers multimédia. Si Media Player est déjà ouvert, vous pouvez réduire ou agrandir la fenêtre à l'aide de cet élément.
4	Recherche	Cet élément vous permet d'ouvrir la fonction de recherche sous Windows.Après avoir actionné cet élément, le pavé tactile repasse dans le mode normal.
6	Courriel	Cet élément vous permet d'invoquer votre programme de messagerie Outlook. Après avoir actionné cet élément, le pavé tactile repasse dans le mode normal.
7	Mode	Cet élément vous permit de basculer entre le mode normal et Multimédia du pavé tactile.
8	Réglage du volume *	Déplacez votre doigt verticalément sur cet élément pour régler le volume :vers le haut pour augmenter le vo-lume et vers le bas pour le réduire.
9	Titre suivant *	Cliquez sur cet élément pour accéder au titre suivant de Media Player. Si vous vous trouvez déjà à la fin de la liste de lecture, la lecture du titre est arrêtée.
10	Lecture /Pause *	Un clic sur cet élément démarre la lecture des fichiers de Media Player. En cliquant une nouvelle fois, la lecture s'arrête et passé en mode pause. Un clic supplémentaire permet de poursuivre la lecture.
11	Titre précédent *	Cliquez sur ce champ pour accéder au titre précédent de Media Player. Si vous vous trouvez déjà au début de la liste de lecture, la lecture du titre est arrêtée.

• Ces commandes peuvent être executées uniquement en association avec Windows® Media Player.

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données. Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que en général vous puissiez travailler de façon optimale sans avoir besoin de l'installer vous-même. Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité soit déjà utilisé. Le disque dur est désigné par les lettres C, D et E. Lorsque l'ordinateur accède au disque dur, le voyant correspondant s'allume (⇒ p. 15).

N'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituèlement, votre disque dur est partagé en plusieurs partitions (si configuration est différente, veuillesz vous reporter au chapitre « administration du porteur de données dans l'aide Windows®).

Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs mis en place.

La deuxième partie (Backup) sert de sauvégarde des données et contient en plus des drivers (D:\Driver), des programmes d'utilisation (D:\Tools) pour votre ordinateur.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre ordinateur portable.

REPERTOIRE IMPORTANT

Vous trouvez à suivre les répertoires les plus importants et la description du contenu.

Attention! N'effacez et ne modifiez pas ces listedes ou leur contenu, car vous pourriez perdre des données oumettre en danger la fonctionnalité du système.
Remarque supplémentaire: si vous modifiez la partition de recupération dans un système de fichiers NT (NTFS), vous ne pourrez plus restaurer l'état initial ( p.118) à partir de la disnette de support.

C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration à la livraison, ces données sont masquées pour des raisons de sécurité.
C:\Program Files Comme le nom le laisse déjà supposer, les programmes de ce réseau installent les données appar-. tenant à l'utilisation.

C:\Windows Le menu principal de Windows. C'est ici que le système d'exploitation enregistre ses données.
C:\ Documents and Settings Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC.
D:\ Driver Dans ce classeur, vous trouvez les drivers nécessaires à votre PC (déjà installé).
D:\Tools Ici vous trouvrez des programmes supplémentaires et d'autres documentations pour votre PC.
E:\ Recover C'est ici que se trouvent les données de sauvégarde avec lesquelles vous pouvez reprouire la configura-tion d'origine ( p.118) .

CHARGEMENT D'UN DISQUE

Contrairement au lecteur optique d'un PC, l'ordinateur portable dispose d'un système de maintainen du disque.

Il convient de vérifier en insérant le disque qu'il est bien enforcé.

Remarque: Ne collez pas de feuilles de protection ou autres autocollants sur les CD. N'utilisez pas de CD déformés ou endommages pour éviter d'abimer votre lecteur. Attention: N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pouraient se casser, détruire vos données et endommager leur apparéil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.
ATTENTION! Si le disque n'est pas correctement placé, il peut être endommagé lors de la fermetre du tiroir du lecteur.

1. Pour ouvrir le tiroir du lecteur appuyez sur le bouton d'éjection (25) au lecteur.

1. Tirez complètement le tiroir avec précaution.
2. Retirez le CD de saPOCHette, si possible sans toucher la face non imprimée (données).
3. Placez le disque, étiquette vers le haut, dans le tiroir et ap-puyez légèrement dessus afin que le disque soit bien à plat et bien fixé sur le tiroir.

1. Vérifiez que le CD peut tournier librement et repoussez doucément le tiroir dans le lecteur de CD-ROM.

La dette « F » est affectée par défaut à votre lecteur optique. Avec l'Explorateur Windows (Poste de travail), vous pouvez facilement acceder aux données de vos disques. Lancez l'Explorateur à partir du menu Demarrer ou en appuyant en même temps sur la touche Windows et la touche « E »

Lors de l'accès aux DVD video (ou aux fichiers audio et video de CD de données normaux), ce sont les programmes multimédias préinstallés qui sont automatiquement utilisés.

1. Si vous voulez-retirer le CD, appuyez sur le bouton d'éjection (25).

ATTENTION! Lorsque l'ordinateur accede au lecteur de CD-ROM, levoyant d'accès est allumé. N'essayez pas alors dePTRirerleCDdulecteur.

RETRAIT MANUEL D'UN DISQUE BLOQUE

Si le tiroir ne s'ouvre plus automatiquement, il peut'être ouvert manuelles, si toutes sont votre apparéil possède une ouverture de secours (26).

1. Quittez Windows et éteignez l'ordinateur.
2. Introduisez un objet fin et long (par exemple un trombone redresse) dans l'ouverture de secours (26) jusqu'à ce que vous rencontres une résistance.
3. Une légère pression provoque l'ouverture du tiroir.
4. Retirez le CD et redémarrez le PC.

ÉCOUTER DES CD / ÉTABLIR UNE SELECTION

Votre ordinateur portable est en mesure de dire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.

Lorsqu'un disque est inséré, une fenêtre s'ouvre et présente différentes options pour la reproduction. Divers programmes sont généralement mis à votre disposition.

Si la fenêtre ne s'ouvre pas, vous avez toujours la possibilité d'acceder au lecteur optique par l'explorateur ou le poste de travail.

INFORMATIONS SUR LE CODE REGIONAL DU DVD

La lecture de films DVD inclut le décodage Video MPEG2, des données audio numériques AC3 et du déchiffrage des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des concessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière. Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes etre publiées dans differentes régions, mais les règles CSS exigent que chaque système de déchiffrage CSS puisse etre employé pour une seule région à la fois.

Les films en version DVD sont distribués dans plusieurs régions, mais les règles CSS stipulent que chaque système de déchiffrage du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous doivent faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.

AU SUJET DU GRAVEUR

Cette section ne s'applique qu'aux apparciels équipés d'un graveur de CD, d'un combo ou d'ungraveur de DVD.

Tout d'abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, copie possible) ou CD-Rewritable (CDRW, écrasement possible).

CD ET DVD BRUTS

Les CD et DVD bruts sont pressés par un Glass Master (Stamper) et ensuite scellés. Dans le cas des CD bruts, les "zéros" et les "chiffres un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Evitez pour cette raison

• un rayonnement du soleil (UVA/UVB)
• des éraflures et des endommagements
• des températures extrêmes

Votre ordinateur possède une carte son stéreo intégrée de 16 bits avec effet 3D («Surround ). La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0. Cela garantit un fonctionnement optimal pour tous les programmes et les yeux courants. Si vous souhaitez modifier le volume global, cliquez sur le symbole représentant un haut-parleur dans votre barre des tâches. En double-cliquant, vous ouvre la Commande de volume.

En appuyant sur les touches Fn + ↑ et Fn + ↓ vous avez aussi la possibilité de régler le volume.

Si vous avez activé le mode multifonctions du pavé tactile, vous avez également la possibilité de modifier le volume de Windows® Media Player par le biais du réglage du volume (⇒ p. 47).

PERIPHERIQUES AUDIO

Votre ordinateur est équipé de haut-parleurs, si bien que vous pouvez toujours obtenir du son sans apparêls supplémentaires. Cependant, la connexion avec hi-fi améliore considérablement la qualité du son. L'utilisation des ports externes vous permet de connecter facilement votre ordinateur à des apparêls externes.

REMARQUE :

Branchez le casque et le micro fournis aux prises 12 et 13.

Casques (12)	Pour la restitution du son via le casque.
Entrée Microphone (13)	Pour l'enregistrement de données à partir d'un microphone externe.

Sortie audio numérique (S/P-DIF coaxial) (28)

Pour la restitution du son par un décodeur acoustique externe via un cable coaxial (vendu séparément en magasin spécialisé).

Sortie audio numérique (S/P-DIF optique) (25)	Pour la restitution du son par un décodeur acoustique externe via un cable optique (vendu séparément en magasin spécialisé).Pour la restitution du son sur des apparils stéréo externes,ticsque haut-parleurs ou casques.
Entrée Microphone (13)	Pour l'enregistrement de données à partir d'un microphone externe.Pour la restitution du son par un système acoustique externe pour ext.Central/Caisson de basse.
Entrée Audio (29)	Pour l'enregistrement de données à partir de sources audio externes.Pour la restitution du son par un système acoustique externe pour haut-parleur arrêtè.

Surround (28)

Pour la restitution du son par un système acoustique externe (Surround) pour ext. Haut-parleur en mode Haut-parleur 8CH.

Les connexions audio externes peuvent être configurées de manière à permettre le raccordement d'un système acoustique 7.1. Le logiciel fourni vous permit d'effectuer les paramétrages nécessaires:

1. Dans la barre des tâches, cliquez sur le symbole suivant :

Ceci ouvre le programme d'aide de la configuration audio, qui vous permet de partager à de nombreux réglages.

Vous pouvez également spécifique ici qu'elle configuration de hauts-parleurs vous utilisez pour le surround.

Cliquez sur " E/S audio" pour adapter le système à vos besoiniers personnels.

Vous pouvez désir entre cinq options de configuration:

Casque d'écoute
- Mode 2 canaux pour installation stéreo*
- Mode 4 canaux pour installation à 4 hauts-parleurs
Mode 6 canaux pour installation 5.1
Mode 8 canaux pour installation 7.1

• Par défaut, votre Notebook est paramétré en mode 2 canaux.

Le modem / réseau est équipé d'une prise RJ11, à laquelle on peut brancher un fil de téléphone standard.

QU'EST-CE QU'UN MODEM?

Le terme "modem" est l'abréviation de MOdulateur/DEModulateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation). Le modem du poste récepteur annule la transformation (démodulation).

De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme lessons arrivant par la ligne téléphonique en données.

Le modem incorpore peut receivevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certain providers de télécommunication, l'émission de puissance des modems est limitee, la vitesse de download maximale possible peut etre restreinte.

La vitesse effective peut dépendre des conditions online et d'autres facteurs. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s.

La condition de cette réception haute vitesse sont une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinaireur hôte propre à l'entreprise.

ATTENTION! N'utilise que des prises téléphoniques analogiques. Le modem intégré ne fonctionne pas avec les valeurs de tension des systèmes téléphoniques numériques.

BRANCHEMENT DU MODEM

Connectez l'extrémité avec la prise RJ11 (28) (prise occidentale) à l'interface modem et l'autre extrémité à une prise téléphonique analogique qui soient facilement accessible.

REMARQUE: ne mettez pas l'ordinateur en mode de voir prolongée lorsque vous étés connecté à votre fournisseur d'accès à Internet, car dans ce cas la liaison au modem sera coupée.

QU'EST-CE QU'UN RESEAU ?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (Imprimante, Modem et lecteurs optiques).

Voici quelques exemple en pratique :

• Dans un bureau, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante dans le réseau et sauvégardent leurs données sur un serveur.
• Dans un foyer privé, le PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de jouer à des jours en réseau ou d'échanger des données.

CONNEXION RESEAU FAST ETHERNET

Si vous ordinateur portable est relié une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau. Les explications qui suivent s'appliquent aux ordinateurs qui disposent d'une connexion réseau.

Raccordez une extrémité au connecteur RJ45 (fiche Western) de la carte réseau de votre ordinateur portable (33), et l'autre extrémité à un autre PC ou hub/commutateur.

Vous trouvez d'autres explications sur le fonctionnement en réseau dans l'aide Windows® accessible à partir du menu Demarrer.

REGLER LES PROBLEMES DUS AU RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans l'environnement du réseau?

L'environnement du réseau est en décalage horsaire. Vérifier l'autorisation en merchantant le nom du PC concerné.

Pourquoi recoit-on un message d'erreur lorsqu'on clique dans l'environnement réseau?

Le nom de l'ordinateur doit être unique dans le réseau ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes réseau n'arrivent pas à communiquer entre elles. A quoi cela peut-il être du?

Il se peut qu'une des cartes réseau en action travaillée avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbit) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le driver réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un cable Cross-Link, sinon, utilisez un cable Patch.

Veuillez également contrôle les protocôles et les configurations.

Le transfert de données est inexact ou très lent. A quoi cela peut-il être dû?

Peut être avec vous utilisé le mauvais cable (UTP / CAT3 ou inférieur) ou il est situé à côté d'un cable électrique ou d'une autre source d'électricité.

WIRELESS LAN (RESEAU RADIO)

Wireless LAN est un équipement optionnel. Cette fonction vous permet d'étabrir une connexion réseau par radio vers le récepteur correspondant. Avant derialcder à l'activation, lisez les conditions nécessaires figurant sur la page suivante.

La fonction Wireless LAN (réseau sans fil) est activée ou désactivée par la touche de démarriage rapide. Un message approprié s'affiche sur l'écran.

ATTENTION! N'utilisez pas la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc.) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous étés certain que ne subsiste aucun risque de détérioration.

CONDITIONS

Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est un apparéil de transmission radio qui communique avec votre Notebook et pilote l'accès au réseau auquel vous étés raccordé. Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés internet. Ils permettent l'accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellesment être payants. On trouve souvent des points d'accès avec modem DSL intégré. Ces routeurs établissant la liaison avec un connexion internet DSL existante et le Wireless LAN. Il est également possible de creer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès.

Cependant, un réseau sans router est limité aux apparciels qui lui sont directement connectés. La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g (compatible au standard 802.11b). La norme 802.11a n'est pas supportée. Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les apparciels. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau.

La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur.

Les cartes mémoire sont des supports qui sont par exemple utilisés dans le domaine de la photographie numérique et qui rempla-cent graduèlement la disquette comme support. La forme et la capacité des cartes mémoire varient selon le fabricant.

Votre Notebook supporte les formats suivants:

• XD Card
  MMC (MultiMediaCard)
• SD (Secure Digital)
  Memory Stick/Memory Stick Pro
  CF Card (Compact Flash)
• IBM® Microdrive

Assurez-vous lors de l'insertion d'une carte mémoire que les contacts décrits dans la liste ci-après sont placés dans le bon sens. L'insertion incorrecte d'une carte peut endommager le lecteur de carte et/ou la carte elle-même.

Logement	Type de carte	Contacts de connexion
Lecteur de cartes 4 en 1 (14)	XD Card SD (Secure Digital) MMC (MultiMediaCard) Memory Stick Memory Stick Pro	vers le bas vers le bas vers le bas vers le bas
Lecteur de cartes CF (15)	CF (Compact Flash) IBM® Microdrive	vers l'avant vers l'avant

INSERTION DE LA CARTE MEMOIRE

• Les cartes mémoire ne peuvent être installées que dans un sens. Veillez respecter les indications fournies sur la page précédente.
  Avant l'installation, retirez la carte Dummy du compartment PCMCIA. Reinsérez-la afin d'éviter que les contacts ne se salissent en cas d'inutilisation.

Pousse la carte jusqu'à entendre un déclic.

RETRAIT DE LA CARTE MEMOIRE

Pour-retirer les cartes SD/MMC ou Memory Sticks, appuyez dessus. La sécurité est ainsi désactivée et la carte libre.

Les cartes CF et Microdrive retirez et rangez-les correctement.

Les cartes PCI Express/34 et PCI Express/54 sont disponibles dans le commerce, les indications se reférant à la taille des cartes. Notre portable supporte les deux formats de carte.

INSTALLER LA CARTE PCI EXPRESS

REMARQUE: Avant de proceder à l'installation, lisez impératifement les instructions du fabricant jointes à votre carte PCI Express.
Avant l'installation, retirez la carte Dummy du compartment PCMCIA. Réinsérez-la afin d'éviter que les contacts ne se salissent en cas d'inutilisation.

RETIRER LA CARTE PCI EXPRESS

Avant de-retirer la carte PCI Express,veuillez tener compte des indications suivantes:

• Quittez le programme que vous avez utilisé avec la carte.
• Dans la barre des tâches, cliquez avec le bouton gauche de la souris sur l'icone afin d'assurer une suppression sure du matériel, Sélectionnez la carte et cliquez sur Terminer.

Pour-retirer la carte, enforcez-la d'abord dans l'emplacement afin de déverrouiller la sécurité. Dégagez ensuite la carte de la fente et conservez-la de façon appropriée.

INSTALLATION D'UNE CARTE PC

Suivez les instructions de la carte PC, qui expliquent l'installation sous Windows®, et installez le pilote nécessaire.

Avant l'installation, retirez la carte Dummy du compartment PCMCIA. Réinsérez-la afin d'éviter que les contacts ne se salissent en cas d'inutilisation.

Après avoir démarré Windows®, introduizez la carte avec précaution dans l'emplacement prévu à cet effet.

Lorsque la carte est arrivée au bout, deux brefs signaux sonores retentissent, dans la mesure où elle est correctement reconnaue et si la configuration est bonne.

On n'entend qu'un signal si l'ordinateur a retrtré un problème lors de la reconnaissance de la carte. Suívez dans tous les cas les instructions fournies par le fabricant de votre nouvelle carte PC.

RETRAIT D'UNE CARTE PC

Retirez la carte PC de la manière suivante :

1. Appuyez sur le bouton d'éjection.

1. Retirez la carte PC.

ATTENTION! Pendant le transport, la touche d'éjection doit être bloquée pour éviter qu'elle ne se brise.

LA CARTE TV

Votre carte TV dispose des branchements suivants :

Réf.	Désignation	Fonction
1	Branchement de l'antenne	Réception Radio
2	Branchement de l'antenne	Réception TV
3	Entrée DC	Pour l'alimentation électrique
4	S-Viséo IN	Acquisition et éventuellesmentTraitement de données video (par ex. caméscope, ...)
5	Composite vidéo IN
6	Entrée audio (Aux)	Entrée pour les sources audio analogiques externes

TELECOMMANDE

Gréce à cet ensemble télécommande sans fil, vous commandez l'application Power Cinema SE de l'ordinateur portable. Pour que cela fonctionne, les conditions suivantes doivent être remplies :

• L'ordinateur portable doit être allumé.
• La version intégrale de Windows® XP doit être installée.
• Le calcul du pilote est installé*.

• Le programme Home Cinema est installé*.

• Ces conditions sont remplies à la livraison.

PLACER LES BATTERIES

1. Retournez la télécommande.
2. Retirez le couvercle du compartment des piles en le poussant dans la direction indiquée.
3. Insérez deux nouvelles piles de type AAA. Veillez à ce que la polarité corresponde aux illustrations gravées dans le compartment piles (+ et + ainsi que - et - doivent concorder).
4. Remettez en place le couvercle du compartment des piles en le faisant glisser dans la direction indiquée.

FONCTIONS DES TOUCHES

	Allumer et éteindre
	Voir et enregistrer des programmes télévisés
	Regarder des enregistrements-video
	Lire des CD musi-caux, des disques video et des DVD
	Utiliser le video texte
	Ouvrir l'archive musicale
Radio	Radio
	Fonction EPG
Photo	Ouvrir l'archive photos
Info	Afficher des informations d'aide relatives à l'application
Menu	Démarrer le menu de sélection de l'application en cours
Touché de sélection Centre = OK	Ce champ de navigation vous permet deCHOISIR la fonction souhaitée. Le pointeur de sélection se déplace dans la direction correspondante. Si vous déplacez le doigt dans le sens des aiguilles d'une montre, le pointeur avance; dans le sens contraire des aiguilles d'une montre, le pointeur recule. Les tou-ches fléchéées vous permettent aussi de naviguer dans la direction souhaitée. Appuyez sur la touche de sélection au centre du champ pour confirmer votre sélection.
Back	Passe au point de sélection précédente.

Remarque : Les fonctions décrites ici sont des fonctions standard.

La fonction de ces touches peut varier selon le mode de fonctionnement (TV, video, photos, etc.).

	Audio Subtitle Angle Title	Pour augmenter le volume, appuyez sur Pour réduire le volume, appuyez sur
La touche D s'allume lorsqu'une touche de la télécom-mande est actionnée. Elle sert à selectionner certaines fonctions.
Pour selectionner le programme suivant (TV, radio), appuyez sur . Avec vous selectionnez le programme précédENT.
Désactive le son.
Sélectionne le dernier programme TV choisi.
Touché de fonction spéciale (par ex.: sélection de la piste sonore)
Touché de fonction spéciale (par ex.: sélection du sous-titrage)
Touché de fonction spéciale (par ex.: sélection de l'appa-reil photo)
Touché de fonction spéciale (par ex.: sélection du chapitre)

MODIFICATION DES CANAUX D'EMISSION/DE RECEPTION

Si plusieurs ordinateurs sont gérés par télécommande dans un espace proche (env. 10 mètres), cela peut engendrer des interférences. Pour les éviter, il convient d'utiliser différents canaux. Réorganisez la commande à distance uniquement si des problèmes surviennent. Voici comment procéder :

1. Démarrez le programme Power Cinema dans le dossier de programme Home Cinema.
2. Choisissez le point de menu Réglages, puis Régler le canal de la télécommande dans la fenêtre suivante.
3. Une instruction détaillée concernant le réglage du canal de la télécommande apparait sur l'écran. Suivez les instructions à l'écran.

MISE EN MARCHE

La carte TV est adaptée à l'emplacement PCMCIA de votre portable.

INSERTION DE LA CARTE TV

Avant l'installation, retirez la carte Dummy du compartment PCMCIA. Réinsérez-la afin d'éviter que les contacts ne se salissant en cas d'inutilisation.

1. Une fois que vous avez démarré Windows®, poussez doucement la carte dans l'emplacement prévu à cet effet. Lorsque la carte est complètement insérée, deux brefs signaux retentissent afin de confirmer que l'installation a été correctement effectué.
2. Branchez à présent une extrémité du cable USB fourni à la carte TV, et l'autre extrémité à un port USB libre de votre portable. Cela sert à étabrir une alimentation électrique supplémentaire et ce branchement doit toujours être effectué lorsque la carte TV est en service.
3. Pour installer la carte TV, démarrez l'application relative à la réception TV. Un assistant d'installation vous guidera.

RETIRER LA CARTE PC

Voici comment procesder pour retirer votre carte TV :

1. Retirez tous les câbles.
2. Enlevez la carte TV et stockez-la à un endroit sûr.

Enlevez la carte tuner TV en la retardant de la baie.

BRANCHEMENT

Pour permettre la reception TV/Radio à l'aide de la carte TV, vous avez besoin d'un cable antenne coaxial 75 Ohms supplémentaire.

1. Raccordez un cable antennae coaxial au branchement antennae (2) pour la reception TV et au branchement antennae (1) pour la reception radio.
2. Branchez l'autre extrémité du cable antenne coaxial à une antenné terrestre ou à l'antenna de la télévision par cable.

Attention : débranche le cable antennne lorsque l'appareil n'est pas utilisé. En particulier en cas d'orage. Vous protégéz ainsi votre appar-reil de la foudre.

REGARDER LA TELEVISION

Pour regarder des programmes télévisés sur votre ordinateur, il vous faut un programme spécial. Vous trouvrez ce logiciel facile à manipuler dans le menu demarrer dans la rubrique programmes; Home Cinema est déjà pré installé sur votre ordinateur.

Le tableau suivant vous présente un aperçu de ce groupe de programmes:

Medi@show	Affichage de presentations
Power Cinema	TV, lecture deVIDEOS, photos, films et musiques
Power Director	Traitement deVIDEOS
Power DVD	Lecture de DVD
Power Producer	Création de DVD personnes à partir de fichiers film et photo

Dans l'aide en ligne (F1), vous trouvez des indications supplémentaires.

Dans la rubrique Paramètres Autoscan vous pouvez lancer une recherche d'émetteurs afin de régler vos programmes.

Yououpouzeutiliserleprogrammeavecletélécommande.

Attention: Les enregistrements audio ou video nécessitent beaucoup d'espace dans la mémoire (jusqu'à 2,4 Go/heure). Placez les données dont vous n'avez pas besoin dans „mes documents“ sur CD-Rs (CD enregistrables) ou enregistrez-les sur le lecteur D:

Le port série universel (USB) (19) est la toute nouvelle norme pour la connexion de péripériques d'entrée (scanners et autres). On peut connecter au port USB jusqu'à 127 péripériques sur un seul cable.

À l'avenir, la connexion d'un grand nombre de périphériques à l'ordinateur sera de cette manière considérablement simplifiée. Notre ordinateur dispose de 4 prise USB 2.0. On ne peut pas exiger plus de 500mA d'un apparéil connecté directement au bus USB. Si les apparéils ont besoin d'une puissance plus élevé, l'installation d'un distributeur / amplificateur est nécessaire.

Le taux de transfert de données est compris entre 1,5 Mbit et 12 Mbit, selon l'appareil connecté. L'USB 2.0 peut atteindre 480 Mbits.

La connexion IEEE 1394 (18) également connue sous le nom de iLink® ou FireWire est un bus série standard pour le transfert rapide de données digitales TV/Viséo, PC et audio.

POSSIBILITE D'UTILISATION DU IEEE1394

• Connexion d'appareils digitaux de l'industrie des loisirs tels que : haut-parleurs set top, caméscope et magnétoscope digitaux, Digital Video Disc (DVD), téléviseur etc.
• Utilisations multimédia et video.
• Appareils d'enregistrement comme par ex. imprimante, scanner etc.

SPECIFICATIONS TECHNIQUES

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbit/s, ce qui représenté un transfert de données de jusqu'à 50 MB par seconde.
• Les apparêils peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le cable standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à la circulation de la tension (8 à 40V, 1,5 A max.) et peuvent être utilisés pour l'approvisionnement en tension. Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par cable de sorte que des prises à 4 pôles sont utilisées.

La technologie sans fil Bluetooth fonctionne sur une courte distance. Les périphériques Bluetooth utilisent la transmission radio, qui permet aux ordinateurs, téléphones portables, imprimantes, claviers, souris et autres périphériques de communiquer les uns avec les autres sans câbles.

Plusieurs utilisations de la technologie sans fil Bluetooth existent, notamment :

• la création d'une connexion sans fil à Internet avec un téléphone portable ou un serveur modem ;
• le transfert de fichiers entre ordinateurs ou entre un ordateur et un autre péripérisque;
• l'impression sur une imprimante sans fil Bluetooth ;
• l'utilisation d'un clavier et d'une souris sans fil Bluetooth ;
• la connexion à un réseau PAN (Personal Area Network);
• La synchronisation d'un ordinateur de poche (PDA) avec un ordinateur ou un autre péripérisque à l'aide de la technologie sans fil Bluetooth.

La vitesse de transfert des données pour la technologie sans fil Bluetooth peut atteindre 700 kilobits (Kbps) par seconde. Cette vitesse dépend du péripérisque ou de l'environnement. Un péripérisque Bluetooth peut transmettre au travers de murs, de poches et de porte-documents. Les transmissions entre les appareils Bluetooth s'effectuent par ondes haute fréquence de 2,4 Giga-hertz (GHz).

Comme la même fréquence est prévue pour les transferts WLAN, des perturbations peuvent se produit de part et d'autre.

Il peut donc être parfois nécessaire de désactiver momentanément la fonction inutilisée.

La fonction Bluetooth est activée ou désactivée via la touche de démarrage rapide. Un message approprié s'affiche sur l'écran.

Attention: n'utilisez pas la fonction Bluetooth de votre ordinateur à des endroits (des hôpitaux par ex.) auxquels se trouvent des appareils sensibles aux on-des radio. Si vous n'êtes pas certain que ces appareils ne subirontaucnPréjudice ouperturbation, désacti-vez cette option.

La connexion infrarouge (17) correspond à la norme «IrDA Serial Infrared Data Link Version 1.1». Celle-ci permet une communication point à point sans fil.

Vous pouvez utiliser des applications

SIR/FIR pour échéanger des données

par transmission infrarouge avec

d'autres appareils. Actuellement, le port peut être connecté à d'autres ordinateurs, à des périphériques et à un grand nombre de PDA (agendas électroniques). L'ordinateur identifie le port infrarouge comme une connexion de série.

REMARQUE POUR L'UTILISATION DE LA CONNXION INFRAROUGE

Tenez compte des remarques suivantes lors de l'utilisation de la connexion infrarouge :

• L'angle entre les deux ports infrarouges ne doit pas dépasser ± 15^ .
• L'intervalle entre votre ordinateur et l'autre apparéil ne doit pas dépasser 1 mètre.
• Ne rougez aucun des deux apparêils pendant la transmission de données par infrarouges.
• La transmission de données peut s'avérer défectueuse dans un environnement bruyant ou soumis à des vibrations.
• Maintenez votre ordinateur àonne distance des rayons directs du soleil, des flashes, de toute luzière brillante et fluorescente, ainsi que des autres apparciels à infrarouges, tels que des télé-commandes.

Alignez les apparêils de telle sorte que les ports infrarouges soient exactement à la même hauteur.

Votre nouveau portable vous proposé des solutions logicielles et matérielles contre les accès non autorisés.

CAPTEUR D'EMPREINTE DIGITALE

À gauche de votre pavé tactile multifonctions se trouve un capteur d'emploi digitale qui autorise l'accès à votre ordinateur uniquement aux utilisateurs dont l'emploi digitale est enregistrée.

Une partie de votre capteur d'emploi digitale est déjà préinstallée. Il ne reste plus qu'à terminer la configuration en fonction des données de l'utilisateur. Pour ce faire, la définition de l'utilisateur et l'enregistrement des empreintes digitales sont nécessaires.

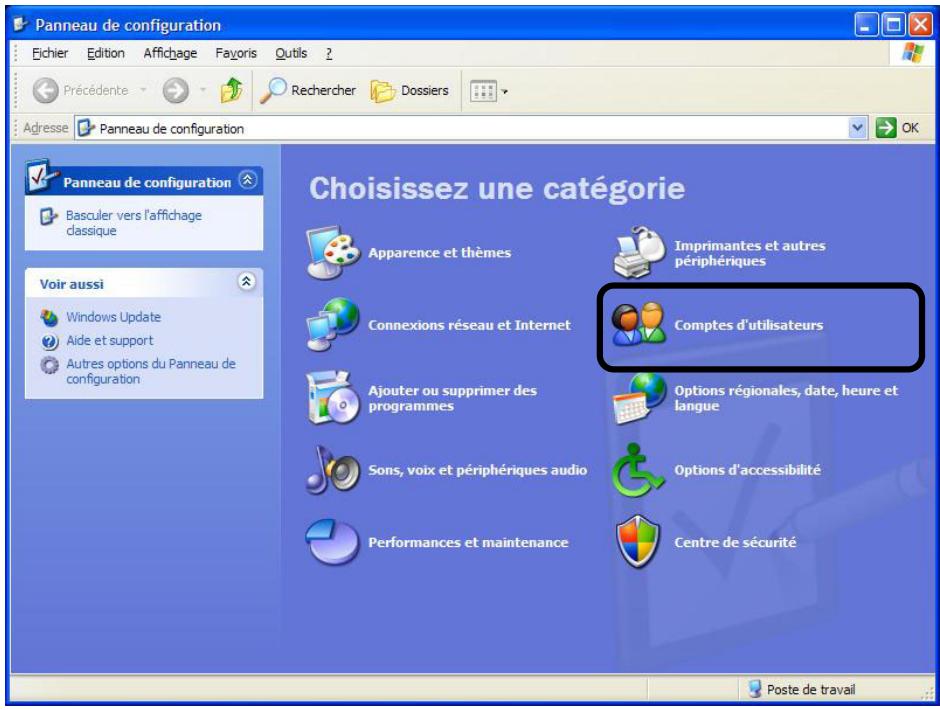

ÉTAPE 1 : PREPARER LES COMPTES WINDOWS

Si cela n'a pas encore eté fait, allez dans le programme Comptes d'utilisateur du panneau de configuration et établissez des mots de passer pour chaque utiliser de l'ordinateur.

Le codage de vos données utilise le mot de passer Windows avec lequel vous vous connectez. Si aucun mot de passer n'est indiqué, il est possible d'acceder sans mot de passer à vos données ou à votre ordinateur. Il est donc important que chaque personne utilisant le portable dispose de son propre mot de passer.

Le programme de gestion des comptes utiliser se trouve dans le panneau de configuration. Cliquez alors sur Comptes d'utilisateur.

ÉTAPE 2 : INSTALLER LE PROGRAMME DE CRYPTAGE

Lors de l'installation, le système est préparé pour permettre l'utilisation du lecteur d'emploi digitale.

1. Démarrez l'installation via le lien OmniPass du Bureau ou via D:\Tools\Omnipass\setup.exe.
2. ÀpRES avoir démarré l'installation, suivez les instructions sur l'écran.
3. À la fin de l'installation, votre ordinateur est redémarré automatiquement. L'écran de connexion présente déjà une option en bas à droite permettant d'enregistrer vos empreinte digitale. Vous ne pouvez cependant pas l'utiliser, car il vous faut d'abord enregistrer vos empreintes digitales. Le redémarrage une fois effectué, tapez votre mot de passer manuellement, comme vous avez l'habitude de le faire.

ÉTAPE 3 : ENREGISTER LES EMPREINITES DIGITALES

Après la connexion manuelle, l'assistant de création des emprin-tes digitales apparait.

1. Cliques sur Configurer.
2. Indiquez le mot de passer figurant dans Windows et correspondant à l'utilisateur connecté, puis cliquez sur Suivant.
3. Veuillez cliquer sur l'emploi digitale pour sélectionnner l'appareil et confirmez votre choix avec Suivant.

4. Choisissez à présent le doigt que vous pouze enregistrer et cliquez sur Suivant.

5. Faites passer 3 fais la première phalange (empreinte digitale) de haut en bas sur le capteur. Si l'empreinte a eté correctement reconnaue (une empreinte digitale verte est affichée), vousdez passere le doigt une quatrième fois devant le capteur pour vérification. Confirmez ensuite avec Suivant.

6. Il est conseilé d'enregistrer au moins deux doigts. Pour ce faire, cliquez sur Oui et repêze les étapes précédentes (4 et 5).
7. Les emprentes digitales une fois enregistrées, vous pouvez régler d'autres options (réglages du signal sonore et des barres des tâches);-cliquez ensuite sur Suivant.
8. EnclistuantmaintenantsurTerminer，vousachez l'enregistrementd'unutilisateur.
9. La fenêtre OmniPass - Connecter un nouvel utilisateur ? vous offre à présent la possibilité d'enregistrrer autres utilisateurs. Pour ce faire, veuillez cliquer sur Oui. Pour fermer le programme de configuration, cliquez sur Non.

Lors de la connexion à votre ordinateur, vous avez maintainant le choix entre saisir votre mot de passer ou tout simplement passer le doigt correspondant devant le capteur d'empreinte digitale.

CRYPTAGE DE FICHIERS

Il existe une protection supplémentaire contre les accès non autorisés à votre ordinateur : vous avez la possibilité demettre en place un autre verrouillage d'accès à l'ensemble des fichiers et dossiers se trouvant sur votre portable. Les fichiers sont alors convertis dans un format illisible pour les utilisateurs non autorisés (cryptage).Après le cryptage, les fichiers peuvent être débloqués ou décryptés uniquement avec votre mot de passse principal ou un apparéil de sécurité adapté.

Les fichiers cryptés portent l'extension ".opf".

Les dossiers cryptés reconnent le nom du dossier d'origine, plus l'extension ".opx".

1. Pour crypter un fichier ou un dossier, cliquez avec le bouton droit de la souris sur le fichier ou dossier que vous pouze protégger des accès non autorisés.

2. Dans le menu contextuel, cliquez sur OmniPass - Crypter un fichier. OmniPass vous invite ensuite à vous identifiér.

3. Le cryptage une fois terminé, cliquez sur OK.

DECRYPTAGE DE FICHIER

1. Pour décrypter un fichier ou un dossier, cliquez avec le bouton droit de la souris sur le fichier ou dossier pour lequel vous pouze rétablir l'accès normal.
2. Dans le menu contextuel, cliquez sur OmniPass - Décrypter le fichier ou cliquez sur Ouvrir.
3. Quelle que soit l'action que vous désisirez, OmniPass vous invitera à vous identifier. ÀpRES le décryptage, les fichiers restent décryptés jusqu'à ce que vous les cryptiez à nouveau. Les fichiers ne seront pas recryptés automatiquement.

MOT DE PASSE DE MISE EN MARCHE

Vouss pouvez protégéur voser portable de toute utilisation non autorisé avec un mot de passue au démarriage. Lors de l'allumage du portable, vous serez invité à saisir le mot de passage.

Le mot de passer est mis en place via le BIOS.

Attention: Conservez votre mot de passer dans un lieu sûr. Si vous oubliez votre mot de passer, vous ne pourrez plus l'effacer. Dans ce cas de figure, contactez le service clientèle.

Vous pouvez également utiliser l'option de sécurité de Windows^xp pour protégger vos données des accès non autorisés. Pour plus d'aide, voir la section Sauvegarde de Données et de Système à partir de la page 114.

UTILISER UNE SERRURE DE SURETE

Grçà à cette serrure, également appelée serrure Kensington, vous pouvez protégé votre portable contre le vol. Vous trouvez ces serrures de sûreté dans les commercés spécialisés avec un cable en accessoire.

Pourmettre en place la serrure,enroulezle cableautourd'un objetfixe, comme par exemple un pied de table. Fixezla serrure dans le dispositifKensington et tournezlaclé pourfermer.Conservezlacléenunlieusur.

Cette section traite du Logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

DECOUVREZ WINDOWS

Le système d'exploitation WindowsXP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

WINDOWS ^XP EDITION FAMILIAL - PREMIERS PAS

Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.

Nous conseillons cette lecture aux débutants ou aux possesseurs d'autres versions Windows.

AIDE ET SUPPORT WINDOWS

Vous trouvrez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseilé pour les débutants tout comme pour les professionnelles. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

démarrer

1. Choisissez lieutenant

Aide et support

TRAINING INTERACTIF MICROSOFT

Nous vous conseillons le programme « WindowsXP interactif pas à pas » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de WindowsXP.

Le but de ce programme est de facilitier aux débutants aussi bien qu'aux utilisateurs experimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows^XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des effets multimédia avec des séquences video et vocaux représentent le contenu de chaque domaine thématique clairment et effectivement. Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« Windows^XP interactif pas à pas » propose ...

L'utilisation de WindowsXP
- Les nouvelles fonctions de Windows^XP
- Le mode d'inscription et d'annulation et l'administration de l'utilisateur pour construire une structure sécurisée.
La configuration de l'accès à Internet
L'utilisation du programme Email
... et encore plus.

Utilisez le programme afin de comprendre mistroux votre PC et de l'utiliser le mistroux possible. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliques sur

1. Sélectionnez

Je se trouve dans le dossier « Accessoires », « Formation Microsoft Interactive »

1. Le programme se trouve dans le dossier « Accessoires », sous dossier « Formation Microsoft Interactive »

INSTALLATION DE LOGICIELS

Remarque: Si votre système d'exploitation estprogramme de telle maniere que l'in installation de logiciels et de drivers n'est acceptee que lorsque ceux-ci sont signes (autorisés par Microsoft), le dialogue correspondant apparaitra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir acceder aux données d'origine lors de problèmes éventuels après l'installation, vous doivent sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvégarde de données dans le paragraphe entraitant.

COMMENT INSTALLER VOS LOGICIELS :

Suivez les indications livrées par le fournisseur avec le logiciel. Nous décrivons une installation « typique » comme suit. Lorsque vous insérez le CD le menu d'installation démarre automatiquement.

Si vous n'êtes pas sur de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Programme, Accessoires.

REMARQUE : Si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuil-lez vous reporter à l'aide de WindowsXP pour y remédier.

Exemple d'une installation manuelle sans Autorun :

1. Cliquez sur

démarrer

effacer l'inscription

Exécuter...

1. Saisissez les initiales du lecteur de CDR dans la fenêtre « ouvrir », suivi d'un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suívez les instructions du programme.

DESINSTALLATION DES LOGICIELS

Pour-retirer les logiciels installés sur votre PC, veillez suivre les instructions suivantes :

1. Cliquez sur
2. Cliquez sur
3. PuisCHOISISEZ leprogramme suivant:

Ajouter ou supprimer des programmes

Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l'écran. Si le système devient instable par l'installation ou la désinstallation de logiciels ou de drivers, vous pouvez recuperer la stabilité du système selon différentes méthodes. Vous n'avez ensuite pas besoin de désinstaller le driver.

ACTIVATION DE WINDOWS

Microsoft a inséré l'activation du produit pour se protégé contre la piraterie de logiciels.- Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni la version WindowsXP livrée avec votre PC étant donné qu'ils sont activés pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer WindowsXP autant de fois que vous le souhaitez si cela avait été nécessaire. Vous trouverez des informations détaillées dans le système d'aide.

http://www.microsoft.com/FRANCE/windows/Info/info.asp?mar=/

FRANCE.windows/Info/mpa.html

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivres les étapes suivantes.

1. Veuillez selectionner Activation par téléphone et cliquez sur Suivant jusqu'à obtenir l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparait. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparaissant à l'écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielie de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur. Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation. L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous étés familiarisé avec ce type de manipulations.

EXECUTION DU BIOS SETUP

Vous ne pouvez executer le programme de configuration que tout de suite après le démarriage du système. Si l'ordinateur est déjà sous tension, mettez-le hors tension et redémarrez-le. Appuyez sur la touche de fonction F2 pour démarrer le BIOS-SETUP.

UTILISATION DU BIOS-SETUP

Le menu du programme auxiliaire de configuration comprend plusieurs options principales. Chaque option du menu active une fonction ou appelle une page-écran propre avec de nouvelles options de configuration. Sélectionnez à l'aide des touches fléchées l'options souhaïée sur la page de démarriage. Si vous vous déplacez sur une option du menu, elle est automatiquement mise en valeur. Choisissez à l'aide de la touche Entrée l'options souhaïée. Dans la partie droite de l'écran (sous « Item Specific Help »), vous pouvez dire la description en anglais de l'option可以选择.

Sur les pages-écrans complenant d'autres options, vous pouze de la même manière faire votrechoix à l'aide des touches fléchéés.À côté de chaque case apparait une ou plusieurs Valeurs. Si vous vous déplacez sur une case, la première (ou l'unique) valeur est soulignée. On peut modifier une valeur sou lignée en appuyant sur la barred'espacement.Certaines cases exigent que I'on entre une valeur a la place du choix de valeurs proposé.

D'autres cases sont remplies automatiquement par le système et ne peuvent pas etre modifiées. Pour revenir au niveau precedent, appuyez sur la touche Échap.

Si vous n'etes pas sur que votre configuration est correcte, chargez les valeurs par défaut (« Setup-Defaults »).

Travail personnel

Sujet

Page

Trucs et astuces 105

Questions fréquentes 112

Sauvegarde de données et de système 114

Réinstallation du système 117

Première aide sur les dysfonctionnements 120

Entretien 123

OPTIONS DE PRESENTATION

Modifier la définition de l'écran

Les symboles (icones) et fenêtres sont trop grands ou trop petits. Voici comment professionnel:

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Vous pouvez désirer le réglage souhaïté sur le registre « Réglages » sous « Définition »

Nous vous conseillons les valeurs suivantes:

	Grosse représentation	Petite représentation
Ecran 15"	640 x 480 Pixel	800 x 600 Pixel
Ecran 17"	800 x 600 Pixel	1024 x 768 Pixel
Ecran 19"	1152 x 864 Pixel	1280 x 1024 Pixel

Programmer un économiqueur d'écran

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Dans le registre « Écran de veille», vous pouze procéder à vos programmations. La plupart des écrons de veille peuvent être adaptés à vos souhaits. Vous pouze également programmer un mot de passer qui vous sera demandé lorsque l'écran de veille doit être désactivé.

Modifier laaille et la position des barres d'outils

Vous pouvez modifier la position et la taille de la barre d'outils:

1. Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu'au bord gauche, droit ou supérieur et l'âchez la touche de la souris.
2. Vous pouvez modifier la taille de la barre d'outils comme celle de la fenêtre: faites glisser la flèche de la souris sur le bord jusqu'à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d'outils à votre goût. Cela est rundout utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n'a plus beaucoup de place.

Le menu démarrer sous WindowsXP

Le menu démarrer sous Windows^xp a été modifié et élargi par rapport à l'ancienne version.

Si vous souhaitez quand-même travailler avec le menu démarrer que vous connaissez de l'ancienne version, vous pouvez la programme comme suit.

1. Cliquez sur la barre d'outils avec la touche droite de la souris.
2. Cliquez sur « Propriétés » avec la touche droite de la souris.
3. Choisissez la fiche « Menu démarrer »
4. Cliquez sur l'option « Menu démarrer classique »

Vous pouvez également programmer des adaptations personnelles sur cette fiche. Vous trouvez des informations à ce sujet dans la fenêtre Windows.

Adapter le Desktop

Vous pouvez faire apparaitre ou disparaître les symboles Poste de travail, Mes documents, Voisinage réseau et Internet Explorer sur le bureau.

Pour cela, veuilles suive les indications suivantes:

1. Cliquez sur le bureau avec la touche droite de la souris.
2. Choisissez « Propriétés » dans le menu.
3. Cliquez sur la fiche « Régler le bureau ». Vous pouvez alors désir dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaitre sur le bureau.
4. Sélectionnez les éléments à faire apparaitre.
5. Cliquez sur « OK», pour pouvoir partager aux modifications et fermer la fenêtre.

Vous trouvez des explications plus détaillées dans l'aide Windows.

Adapter la fenêtre « Panneau de configuration »

Avec Windows ^xp , vous avez la possibilité de modifier l'aspect du Panneau de configuration.

Vous pouvez égalementCHOISIR entre la nouvelle version de WindowsxP et la version classique.

Voici comment professionnel:

1. Cliquez sur la touche « Démarrer » avec la touche gauche de la souris.
2. Puis dirigez vous sur « Panneau de configuration »
3. Cliquez sur le côté gauche sous le point du menu « Panneau de configuration » sur « Modifier en version classe »

Fonctions de recherche à partir du bureau

Vous pouvez enregistrer la fonction recherche de Windows comme symbole sur le bureau.

1. Démarrez la fonction de recherche par le menu « Démarrer »
2. Modifier les options de recherche en fonction de vos souhaits et cliquez sur « rechercher maintenant ». Puis cliquez immédiatement sur « Annuler la recherche »
3. Sélectionnez dans le menu « Fichier » « Enregistrer la recherche » et enregistrrez la sur le Bureau.
4. Une@email s'applant « Tous les fichiers.fnd » se trouve maintainant sur le bureau. Vous pouze lancer la fonction de recherche par une double clique sur le symbole. Vous pouze aussi renomer le symbole.

Réglage Windows du clavier

Avec Alt + Tab vous pouvez modifier la fenêtre active.
Avec la touche Tab, vous pouvez passer au texte ou au champ de données suivant, avec Ctrl + Tab au precedent.
Alt + F4 ferme le programme ou la fenêtre en cours.
Ctrl + F4 la fenêtre d'un programme.
Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu „Démarrer" par Ctrl + Echap. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec Alt + Touche espace + N.
Avec la touche Alt, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide d'Explorer

Appuyez sur la touche Windows (B) + E.

Comment copier des données, un texte ou des images à un autre endroit?

Le比较好 est d'utiliser les dos-siers intermediaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la sou-ris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier

intermédiaire. Puis allez à l'emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration:

1. Cliquez sur « Démarrer», en bas à gauche sur l'écran puis sur « Panneau de configuration »
2. Ouvrez « Imprimante et autres péripériques » et cliquez sur « Souris »
3. Vous pouvez alors procéder au réglage de la sourris en fonction de vos besoin (configuration de la surface de cliqueage, vitesse du double clique, indicateur de la souris ...).

PROGRAMMATION DU SYSTEME ET INFORMATION

Droits d'administration sous Windows^Xp Personnel

Les droits d'administration sont intégrés pour des rais-sons de sécurité, pour protéger votre PC d'accès non autorisés et d'empêcher les utilisateurs de modifier de système involontairement.

Si le PC est utilisé par plusieurs personnes, le PC peut êtreprogrammé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L'administrateur peut acceder à toutes les données.

Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne proposent pas de sécurité d'accès active comme NTFS.

You've aublié le mot de passer de l'administrateur?

• Vous pouvez utiliser le compte d'un autre'utilisateur avec les droits de l'administrateur.
• Vous avez sauvegarde par sécurité une disquette de sécurité mot de passer afin d'eviter ce cas.

Si aucun de ces deux points ne vous concerne, vous avez un veritable problème.

S'il était possible de contourner ce problème, il y avait un gros risque d'insécurité.

Changement de l'organisation des programmes

Windows ^xp enregistrre l'organisation des données dans les programmes correspondants dans un registre. Si vous souhaitez ouvrir uneUTHée dans un autre programme, veuillez suivre les instructions suivantes :

1. Sélectionnez les données concernées.
2. Appuyez sur la touche Shift et ouvre le menu avec un clique sur la touche droite de la souris. Celui-ci contient l'option « Ouvrir avec...», et le programme souhaité pour ouvrir le document peut être choisi comfortablement

Fonction de démarrage automatique du lecteur de CD-ROM.

Lorsque vous introduisez un CD, celui ci sera lu selon son contenu (musique, video etc.). SiILA n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général:

1. Ouvrez le « Poste de travail »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnéz la fiche « Autoplay »
5. Activez l'options « Demande de saisie pourCHOISIR I'action » afin d'activer le demarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

Dois-je encore installer les disques fournis ?

Non. En principe, tous les programmes sont déjà préinstallés. Les disques servent uniquement de copie de sauvegarde.

Qu'est-ce que l'activation de Windows ?

Dans votre mode d'emploi, vous trouvrez un chapitre relatif à ce sujet et complenant des informations détaillées.

Quand doit-je activer Windows ?

Votre logiciel a eté préactivé en usine. Une activation sera nécessaire uniquement si...

... plusieurs composants de base ont ete remplacés par d'autres.

... une version de BIOS étrangère a été installée.

... you installé le logiciel sur un autre PC.

Comment effectuer une sauvegarde de données?

Vous pouvez pour cela utiliser le programme de sauvégarde. Veillez à bien suivre les instructions d'utilisation du programme. Vous trouvez le programme sous :

Démarrer Tous les programmes Accessoires Outils système Sauvegarde

Vous pouvez aussi utiliser Nero BackItUp.

Réalisez une sauvégarde et une restauration des données sélectionnées sur un réseau externe (CD-R) afin de vous assurer du bon fonctionnement de la méthode.

Une sauvegarde est inutilisable si vous n'êtes pas en mesure de restaurer les données, dans le cas où le média (CD-R) est défectueux ou indisponible.

Quand est-il recommandé de restaurer l'etat initial du système ?

Cette méthode ne devrait être utilisé qu'enultimate recours. Lisez le chapitre "Restauration du système" qui vous propose d'autres alternatives.

Pourquoi la partition n'est elle pas présente lors du démarriage avec le disque Support / Application ?

Les deux premières partitions sont formatées avec le système de fichiers NTFS.

En comparaison à FAT32, ce système de fichiers offre plus de sécurité et des accès plus performants.

Cependant, seuIs les systèmes d'exploitation supportant les partitions NTFS peuvent les dire.

Ce qui n'est pas le cas du disque susnommé.

Les programmes décrits sont intégrés dans Windows. Vous trouvez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « démarrer ». Veuillez également dire les indications page 4.

SAUVEGARDE DE DONNEES

Procedez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données etrogrammation ». Les deux programmes se trouvent sous « accessoires, programmes du système ». Procedez à la sauvegarde sur disquette de vos mots de passer et de la configuration de votre système.

PROGRAMMES DE MAINTENANCE

L'utilisation régulière des programmes « Défragmentation » et « Nettoyage des supports de données » peut éliminer les sources d'erreur et augmenter les performances du système.

Le programme d'aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous « Accessoires, Programmes de système »

DISQUETTE DE REINSTALLATION DU MOT DE PASSE

Afin de pouvoir protégé le compte d'un utilisateur au cas où un utilisateur oublie son mot de passer, chaque utilisateur local devrait sauvegarder ses mots de passer et les conserver en un endroit sur. Si l'utilisé oublie son mot de passer, le mot de passer peut être réinstallé à l'aide de la disquette de sauvegarde afin que l'utilisé puisse avoir à nouveau accès à son compte local.

Vous trouverez des informations sur la méthode de sauvégarde sur disquette dans le programme d'aide Windows.

Windows Update est l'extension en ligne de Windows. Utilisez Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.

Le site Web est régulièrement complété par de nouveaux contènus, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur ; votre portable est ainsi protégé et son bon fonctionnement assure.

Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialement adaptées à la configuration de votre portable.

Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandaee" et automatiquement sélectionnée pour installation.

Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.

Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :

Ouvrez Windows Update dans l'aide et le centre de Support.

Cliquez sur Recherche des mises à jour.

Lorsque you explore les mises à jour disponibles dans chacune des catégories, cliquez sur Ajouter afin de selectionner la mise à jour souhaitation et l'ajouter aux mises à jour à installer. En cliquant sur le raccourci Plus d'infos, vous pouvez également dire une description complète de chacun des éléments.

Une fois que vous avez sélectionné toutes les mises à jour souhai-tées, cliquez sur Examiner les mises à jour et les installer, puis sur Installerment.

INFORMATIONS DE MISE A JOUR WINDOWS RELATIVES A LA SECURITE DES DONNEES

Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :

• Numéro de version du système d'exploitation
• Numéro de version d'Internet Explorer
• Numérores de version d'autres programmes logiciel
  Identificateurs Plug & Play du matériel

La mise à jour ne peut se faire que par Internet. Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Windows ^xp propose a function utility qui permet d'enregistrer des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut-être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuelle. Vous pouvez prendre vous même les décisions et configurer en fonction de la place à prendre par l'enregistrement.

Vous trouverez ce programme dans le classeur de programmes sous « accessoires, programmes du système »

Nous vous conseillons de programmer des points de réinstallation avant derialcder à l'installation d'un nouveau logiciel ou d'un nouveau driver. Si voire système ne fonctionne plus de maniere stable, vous avez en général la possibilité de revenir à la configura-tion stable sans que le nouveau document ait besoin d'être effacé. Veuillez dire dans le paragraphe suivant quelles possibilités vous avez pour remédier à une mauvaise installation.

ELIMINATION D'ERREURS

Windows ^xp contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans la fenêtre d'aide Windows.

Saisissez comme suit « Vue d'ensemble de la réparation » afin d'estimer qu'elle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers de péripériques
• Désactivation des périphériques
• Réinstallation du système
• Dernière configuration connue en fonction
  Mode de sécurité et réinstallation du système
• Console de réinstallation
• CD d-installation Windows

REINSTALLATION DE LA CONFIGURATION D'ORIGINE

symantec

• Si vous système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

• Restauration du système à partir du disque dur

• Restaurer les fichiers de démarrage

• Restauration des fichiers systèmes et des pilotes
• Restaurer l'etat initial

LIMITES DE LA REINSTALLATION

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Les actualisations de drivers et les compléments de Hardware ne seront pas pris en compte.
• Attention! Toutes les données du disque C, ainsi que le dossier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impératifement les indications des pages 4 et 114).

La réinstallation sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront eventuèlement être renouvelées.

MISE EN PLACE DE LA REINSTALLATION

1. Lisez avant tout impératifement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le CD support/d'application et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Dans le menu qui s'affiche maintainant,CHOisissez la langue repondant a vos besoin.
5. Lisez les conditions de licence et appuyez ensuite sur la touche Echap.
6. Approvouez les conditions de licence à l'aide du bouton Oui et suivez les instructions qui s'affichent à l'écran.
7. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Les dysfonctionnements peuvent parfois avoir une cause banale, mais aussi provenir de composants défectueux. Nous vous donnons ici un guide de résolution des incidents. Si les mesures proposées ici ne suffisent pas, nous vous aidons volontiers. Appe-lez-nous!

VERIFICATION DES CABLES ET ConnEXIONS

Commencez par bien vérifier tous les branchements. Si les voyants ne fonctionnent pas, assurez-vous que l'ordinateur et tous les péripériques sont correctement alimentés en courant électrique.

Si l'ordinateur est sur batterie, branchez l'adaptateur secteur et assurez-vous que la batterie soit chargée.
Si l'ordinaire fonctionne sur secteur, vérifie la prise, le cordon d'alimentation et tous les contacteurs du circuit intégré de la prise.
Mettez l'ordinateur hors tension et vérifiez tous les branchements. Si l'ordinateur est connecté à des périphériques, vérifie également les prises de tous les câbles. N'inversez pas des câbles pour des appareils différents, même s'ils semble tout a fait identiques. Les brochages des câbles sont peut-être différents. Lorsque vous étés sur que l'appareil est bien alimenté en courant electrique et que tous les branchements sont corrects, mettez l'ordinateur de nouveau sous tension.

LE TEST D'ALLUMAGE AUTOMATIQUE (POST)

Le test d'allumage automatique (POST = power on self test) est effectué lors de chaque démarriage du système afin de vérifier la mémoire, la platine principale, l'affichage, le clavier ainsi que les autres éléments. Un test réussi est toujours validé par un court signal sonore. Si vous imprimante n'exécute pas avec succès le POST, si l'écran est vide et si une série de signaux sonores retient ou bien si un message d'erreur apparait, adressez-vous à votre centrale technique.

• Cette erreur peut avoir différentes origines :

• Le témoin de fonctionnement (bouton Marche/Arrêt) n'est pas allumé et le portable se trouve dans son état de livreaison.

Solution:

Appuyez sur le bouton marche/arrêt.

1. Le témoin de Veille clignote. Le portable se trouve en mode Veille.

Solution:

Appuyez sur le bouton marche/arrêt.

1. Le rétroéclairage a été désactivé à l'aide de la combinaison de touches FN+F4.

Solution:

Appuyez sur une touche quelconque pour rallumer le rétroéclairage.

L'ordinateur s'esteint en cours de fonctionnement.

• La batterie est peut-être vide. Branchez l'ordinateur sur le secteur et rechargez la batterie.

L'ordinateur ne s'allume pas.

• Si vous faites fonctionner l'ordinateur sur batterie, vérifie qu'elle est bien en place et qu'elle est chargée.

Affichage errone de l'heure et de la date.

• Double-cliquez sur affichage heures dans la liste déroulante et entrez les valeurs correctes.

Aucune donnée ne peut etre lue sur le lecteur optique.

• Vérifiez si vous avez correctement inséré le CD.
• Est-ce que le lecteur s'affiche dans Explorer ? Si oui, testez un autre CD.

La souris ou le Touchpad ne fonctionne pas.
Vérifiez si les câbles sont bien raccordés.
Quelques éléments peuvent apparaître trop petits ou incomplets à l'écran.
- Adaptez le réglage de votre écran dans les Propriétés de Affichage (⇒ voir page 38).
La connexion WLAN ne fonctionne pas.
- Pour activer la connexion WLAN, vous doivent appuyer la touche de démarrage rapide

AVEZ-VOUS ENCORE BESOIN D'AIDE?

Si vous avez encore des problèmes malgré toutes les solutions que nous vous avons proposées dans le paragraphe précédent, contactez votre Hotline. Nous vous aidons par téléphone. Mais avant de vous tourner vers notre centrale technique, vous devez préparer les informations suivantes :

• Avez-vous rajouté des extensions à la configuration d'origine ou avez-vous effectué des transformations?
• Quels périphériques utiliser en supplément ?
• Quels messages, si vous en avez, apparaissent à l'écran ?
• Quel logiciel utilisez-vous lorsqu'la défaillance est apparue ?
• Quelles actions avez-vous deja tentées pour résoudre ce problème ?

ASSISTANCE POUR LES PILOTES

Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps. D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir. Vous trouvrez les pilotes actuels à l'adresse Internet suivante:

http://www.medion.fr

Attention! Il n'y a pas d'objet à entretenir ou à nettoyer à l'intérieur de l'ordinateur.

Vous pouvez prolonger la durée de vie de l'ordinateur enPNANT les précautions suivantes :

Retirez toujours la fiche et tous les câbles branchés avant de nettoyer et enlevez la batterie.
Nettoyez l'ordinateur à l'aide d'un chiffon humide qui ne s'effiloche pas.
N'utilisez pas de solvants ni de produits d'entretien corrosifs ou gazeux.
Pour nettoyer votre lecteur CD-ROM/CDRW/DVD, n'utiliser pas de CD-ROM de nettoyage ni:aucun autre produit similaire servant à nettoyer les lentilles des lasers
La présence de poussière ou de graisse sur le Touchpad réduit sa sensibilité. Utilisez du ruban adhésif poursteroler la poussière ou la graisse presente sur la surface du Touchpad.

ENTRETIEN DE L'ECRAN

Fermez l'ordinateur quand vous ne travailliez pas. Évitez toute rayure sur la surface de l'écran, elle est très sensible et peut facilement s'abîmer.
Veiliez à ne pas laisser la moindre goutte d'eau sur l'écran car l'eau peut alterer durablement la couleur de l'image.
Nettoyez l'écran à l'aide d'un chiffon doux qui ne s'effiloche pas.
N'exposez pas l'écran à la lumière vivé du soleil ni aux rayons ultraviolets.

TRANSPORT

Si vous souhaitez transporter给你们 ordinateur, respectez les indications suivantes :

Éteignez l'ordinateur. Pour éviter toute dépréciation, transportez les têtes du disque dur à part dans un组成部分 bien isolé. Retirez des lecteurs les CD.
Après tout déplacement, attendez que l'ordinateur soit à température ambiente avant de le rallumer. Un écart important de température ou d'humidité peut être à l'origine de la présence d'humidité par condensation à l'intérieur de l'ordinateur, ce qui peut provoquer un court-circuit.
Fermez l'ordinateur et assurez-vous que le couvercle est bien fermé.
Utilisez systématique un sac pour ordinateur portable pour protégger l'ordinateur de la saleté, de l'humidité, des chocs et des rayures.
Utilisez toujours l'emballage d'origine pour l'expédition de votre portable; demandez conseil à votre transporteur.
Rechargez complètement votre batterie ainsi qu'une éventuelle batterie de rechange avant d'entrepreneire un long voyage.
Avant de partir en voyage, renseignez-vous sur le type de courant et les réseaux de communication utilisés localement.
En cas de besoin, procurez-vous les adaptateurs électriques ou de communication adaptations (modem, réseau, etc.) avant votre départ.
Si vous expédiez votre portable, sortez les accus et placez-les à part dans l'emballage.
Lors du contrôle de vos bagages à main dans un aéroport, il est recommendé de faire passer le portable et tous les medias de stockage magnétiques (disquettes, disques durs externes) par l'installation à rayons X (le dispositif sur lequel vous déposez vos sacs). Évitez le détecteur magnétique (le dispositif par lequel vous passez) ou le baton magnétique (l'appareil portatif utilisé par le personnel de la sécurité): ils peuvent éventuellesment détruire vos données.

RECYCLAGE ET ELIMINATION

Cet ordinaire ainsi que son emballage ont eté réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.

En fin d'utilisation, l'appareil est repris pour etre réutilisé et recyclé (pour certains composants) pour peu que son etat puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

Attention! Une batterie au lithium se trouve sur la carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets menagers. Ils sont repris gratuitement par le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.

Si vous ave des questions concernant l'élimination, veuilles contacter votre point de vente ou notre service après-vente.

CONSIGNES DE SECURITE RELATIVES A L'UTILISATION DES PILES

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler,CHAuffer fortement, s'enflammer voire exploser, ce qui peut endommager votre apparéil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants.
  En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.
• Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).
• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
• Ne court-circuitez jamais les piles.

• Évitez la chaleur et ne jetez pas les piles au feu.

• Ne démontez pas et ne déformez pas les piles.
  Vous risqueriez de vous blesser vos mains ou vos doigts, et vos yeux ou votre peu pourrait entrer en contact avec le liquide des piles. Si cela avait arriver, rincez abondament les zones concernées à l'eau claire et consultez immédiatement votre médecin.

• Évitez les coups et les fortes secousses.
  N'intervertissez jamais la polarité.

Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.

• N'utilisez pas ensemble des piles neuves et usages ou bien des piles de types différents.

Cela pourrait engendrer un dysfonctionnement de votre apparéil. En outre, la pile la plus faible se déchargerait trop rapidement.

• Retirez immédiatement les piles usagées de l'appareil.
• Retirez les piles en cas d'inutilisation prolongée de votre apparéil.
• Remplacez simultanément toutes les piles usages d'un apparéil par de nouvelles piles de même type.
• Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.
• Les piles usagées ne sont pas des déchets domestiques! Protégez notre environnement et éliminez les piles usagées de façon appropriée. Le cas échéant, adressez-vous à votre revendeur ou à notre service clientèle - Merci!

AJOUT/TRANSFORMATION ET REPARATION

• Pour faire ajouter un équipement ou transformer votre ordinateur, il faut le confier uniquement à des spécialistes qualifiés.
• Si vous ne possédez pas les qualifications requises, vous doivent le confier à un technicien de service après vente. Si vous ordinateur présente des déficiencies techniques, adressez-vous à notre service après vente.
• Si une réparation est nécessaire, adressez-vous uniquement à l'un de nos partenaires agréés pour le SAV.

INDICATIONS POUR LE TECHNICIEN SAV

• Seul un technicien SAV est autorisé à ouvrir le boîtier de l'ordinateur, à rajouter ou à changer des pieces.
• N'utilisez que des pieces d'origine.
• Débranche tous les câbles d'alimentation avant d'ouvrir le boîtier et enlevez la batterie. Si l'ordinateur n'est pas mis hors tension avant ouverteure du boîtier, les composants risquent d'être endommages.
• Les composants internes de l'ordinateur peuvent être endommages par décharge electrostatique (DES). Toute extension de système, transformation ou réparation doit être effectué sur un poste de travail à DES. Si vous n'avez pas un tel lieu à disposition, vous doivent porter un bracelet antistatique ou toucher un corps métallique conducteur. Toute réparation de dommage occasionné par une manipulation incorrecte sera effectué à vos frais.

INDICATIONS CONCERNANT LES RAYONS LASER :

• Dans cet ordinateur, vous pouvez utiliser des dispositifs laser de classe 1 à classe 3b. Lorsque le boîtier n'a pas été ouvert, le dispositif correspond aux exigences de la classe laser 1.
• En ouvrant le boîtier de l'ordinateur, vous aurez accès à des dispositifs pouvant aller jusqu'à la classe 3b.

Lorsque vous démonze ou ouvre ces dispositifs, respectez les consignes suivantes :

• Les lecteurs CD-ROM/CDRW/DVD installés ne contiennentaucun élément à entretenir ou à réparer.
• La réparation des lecteurs CD-ROM/CDRW /DVD ne peut être effectuee que par le fabricant.
• Ne regardez pas les rayons laser, même avec des instruments d'optique.
• Ne vous exposez pas aux rayons laser.
• Évitez d'exposer vos yeux aux rayons laser ou votre peu à des rayons laser directs ou indirects.

Appendice

Sujet

Page

L'ordinateur portable 131

Réglementation 135

Garantie 137

Index 139

Nous souhaitons vous donner une vue d'ensemble sur la manière de fonctionner et les possibilités d'utilisation de votre portable. Dans cette section, nous utiliserons le concept d'ordinateur, car fonctionnellement, cela reste un ordinateur, même si substantiellement les apparciils de portable différent des PC.

COMMENT FONCTIONNE UN ORDINATEUR?

Les ordinateurs ont délaissé leur mission initiale, c'est-à-dire le calcul efficace de problèmes mathématiques complexes. Les nouvelles technologies ont faconné l'ordinateur en un outil multimédia multipotent qui s'ouvre à un nombre toujours croissant de nouveaux domaines. Mais que ce soit pour la video, la musique, lestraitements de texte ou les yeux video – à la base, il s'agit toujours du fruit de calculs complexes. Dans les lignes qui suivent, nous allons expliquer de façon simplifiée et abstraite le principe de fonctionnement d'un ordinateur :

LES LOGICIELS

Les fonctions de l'ordinaire sont pilotées par des logiciels. Le calculé système d'exploitation met à votre disposition une interface utilisateur via laquelle vous pouvez indiquer vos instructions. Elle a pour tâche de préparer la fonction que vous avezcisionaire fin que l'ordinaire puisse la "comprérender" et l'exécuter.

SAISIE

Une saisie via une souris ou un clavier est nécessaire pour fournir des données à l'ordinateur. Avec la confirmation de l'instruction, les données sont transférées dans la mémoire.

LA MEMOIRE

La mémoire de travail (RAM) de l'ordinateur est nécessaire afin que les données à traiter puissant-disposer d'espace. Cet espace est systémati-quement recreated et divisé en unités. La plus petite unité est le Bit et peut avoir deux états : zéro ou un (éteint ou allumé). Les données saisies sont transformées et réduites en une combinaison appropriée de zéros et de uns.

LE CPU (PROCESSEUR)

Le Processeur est responsable du calcul. Gréace aux instructions, il traite les données qu'il préleve de la mémoire. Le résultat est ensuite écrit dans la mémoire qui le dirige vers la sortie.

LA SORTIE

L'écran est généralement l'unité de sortie. C'est ici que le résultat du calcul est affchéé. Une imprimante peut également être utilisée comme cible pour la sortie.

La masse des différentes applications pour l'ordinateur dépasse l'entendement. Nous nous limitons donc aux principaux domaines d'application. Les programmes énumérés ici ne sont pas obligatoirement livrés avec votre portable.

CALCULER

L'avantage des tableurs modernes tels que Microsoft - Works, Excel ou Lotus - 123 réside dans l'actualisation permanente du résultat de vos calculs. Ce sont des calculatrices mûrement réfléchies. Si vous modifie une seule valeur dans un calcul tel que celui de vos frais de déplacement, vos entrées/sorties financières ou dans un carnet de dépenses, vous constaterez immédiatement la répécussion sur le résultat final. En créé ainsi de nouveaux scénarios, vous pouvez rapidement discerner les économies potentielles. Les programmes mentionnés offrent d'origine de nombreux exemples et modèles de calculs de différents domaines.

TRAVAILIER DES TEXTES

L'application informatique par excellence. Le traitement et la création de lettres et de textes ont été révolutionnés par l'avènement de l'ordinateur. Les avantages destraitements de texte modernes tels que Microsoft - Works, Word ou Lotus - AmiPro :

Diversité créative
Vérification orthographique
Echange de données
Grande quantité de modèles et d'exemples

BANQUE DE DONNEES

Qu'il s'agisse d'un carnet d'adresses ou d'une collection de recettes, de pièces de monnaies ou de CD - les bases de données permettent aux informations d'être cataloguees, recherchées de manière très efficace en à peine une seconde et sorties dans le format souhaité.

Les programmes standard tels que Microsoft - Works, Access ou Lotus - Approach offrent un grand nombre de solutions standard préfabriquées pouvant être adaptées en fonction de vos besoins.

APPRENDRE ET S'INFORMER

Une branche très appréciée des applications logicielles est le domaine "Apprendre et s'informer", souvent désigné par le terme Edutainment. Les encyclopédies, lexiques et programmes éducats sur CD regorgent de sons, d'images et de matériels video multimédia. Ils transmettent un savoir de façon claire, interactive et facile à retenir. Encarta de Microsoft représentée l'une des encyclopédies les plus appréciées ; elle existe en différentes versions. Les programmes modernes d'apprentissage des langues sont maintainant capables de restituer la bonne pronunciation via la sortie son et de vérifier la pronunciation de l'élige via l'entrée du microphone. Les programmes d'apprentissage d'accompagnement scolaire aident les enfants de tous âges à approfondir ou à rattraper les thèmes abordés à l'école, et à préparer leur avenir de façon optimale.

MULTIMEDIA

D'origine, l'ordinateur était uniquement utilisé comme "calculateur". Gráce aux équipements appropriés, il peut maintainant manipuler, entre autres, de la musique, de la video et la télévision.

Réaliser des musiques, des photographies numériques, du découpage video ou des films d'animation, tout cela est maintainant possible avec un ordinateur bon marché. De plus, il met en œuvre des techniques généralement supérieures aux techniques conventionnelles. Il existe de nombreuses applications, dans tous les domaines, avec lesquelles vous pouvez exercer vos passions de façon encore plus professionnelle.

DESSINER ET CREER

La puissance des palettes des logiciels qui vous permettent de dessiner et de creer va des logiciels de dessin simples aux applications CAD professionnelles.

Dans la sphère privée, l'élaboration de cartons d'invitation, de calendriers, d'affiches, etc., constitue le principal domaine d'application. Ces tâches s'effectuent rapidement et facilement avec des programmes tels que Microsoft - Works ou Paint. Les professionnels se délectent des programmes graphiques tels que Paint Shop Pro, Corel Draw ou des produits des sociétés Adobe et Macromedia, très populaires.

INTERNET

Quasiment aucune autre technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial offre un déluge de possibités.

Internet, souvent désigné par WWW (WorldWideWeb), est une place de marché globale pour le commerce international :

Actions, voyages, livres et même pizzas peuvent Maintenant être commandés d'un clic de souris. L'E-Mail est l'une des applications les plus appréciées. La poste électronique a révolutionné la communication.

Les forums de discussion à thème (Newsgroups) et les salons virtuels de Chat (contact direct avec d'autres participants du réseau) sont très appréciés et encouragent les échanges d'expériences.

Les moteurs de recherche aient par la recherche d'articles et de publications. Actuellesment, quasiment toutes les universités mettent en ligne leurs propres connaissances, auxquelles vous et le monde entier pouvez acceder.

Grçá à la possibilité de rechercher des données directement sur Internet, des programmes Gratis (Free- ou Shareware), des pilotes, des documents, de la musique et bien d'autres choses encore peuvent être transférées directement sur votre ordinateur.

Pour acceder à Internet, vous avez besoin d'un outil nommé navigator. Windows compte Internet-Explorer. Navigator de Netscape est souvent utilisé comme alternative.

RESISTIVITE ELECTROMAGNETIQUE

• Lorsque vous souhaitez raccorder d'autres éléments ou des éléments supplémentaires, vousdezverz respecter la Reglementation concernant la résistivite electromagnetique (REM).Veillez également à n'utiliser que des cables blindés (3m max.) pour raccorder d'autres éléments à cet ordinateur.
• Placez-le à une distance minimale d'un mètre de toute source magnétique ou de haute tension (teléviseur, enceintes, téléphone mobile, etc....) qui pourrait endommager l'appareil ou effacer des données..

ISO 13406-2 CLASSE II

Les écrans LCD à matrice active (TFT) d'une résolution de 1024 x 768 pixels (XGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d'environ 2,4 millions de transistors. En raison de ce nombre très élevé de transistors et du processus de finition extrémement complexe qui l'accompagne, il se peut que sporadiquement un défaut ou une erreur d'affichage de pixels et de certains sous-pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrans TFT. Ces exigences se resuiment comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels.

Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Composition des pixels:

Types d'erreur de pixels:

Type 1: pixel allumé en permanence (point clair, blanc) alors qu'il n'est pas activé.

Un pixel devient blanc lorsque les trois sous-pixels sont allumés

Type 2: pixel éteint (point nombre, noir) alors qu'il est activé

Type 3: sous-pixel anormal ou defectieux pour les couleurs rouge, verte ou bleue (par exemple, allumé en permanence avec faible luminosité; une des couleurs n'est pas allumée, clignote ou vacille mais n'est pas de type 1 ou 2)

Information supplémentaire: Cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 × 5 pixels. Un cluster est un carré de 5 × 5 pixels ( 15 × 5 sous-pixels).

ISO 13406-2, Classe d'erreur II

Résolution	Type 1	Type 2	Type 3	Cluster Type1, Type2	Cluster Type 3
1024 x 768	2	2	4	0	2
1280 x 854	3	3	6	0	3
1280 x 1024	3	3	7	0	3
1400 x 1050	3	3	8	0	3

Example 2:

Un écran SXGA de 17" se compose de 1280 points d'image (pixels) horizontally et de 1024 points verticaux, ce qui fait un total de 1.31 million de pixels. Sur un million de pixels, cela représenté un facteur arrondi à 1,31.

La classe d'erreurs II tolère de cette façon respectivement trois erreurs du type 1 et du type 2 et sept erreurs du type 3 et 3 clusters du type 3.

Il ne s'agit cependant pas ici d'un cas couvert par la garantie. La garantie joue lorsque le nombre d'erreurs dépasse celui indiqué plus haut dans la catégorie appropriée.

Le reçu de réception tient lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie.

Si vous cédez le produit à un autre utiliseur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriétaire.

Nous garantissons que cet apparéil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur presentation du justificatif le reste de la période de garantie passé en cas d'échange automatiquement de la piece originaire à la pièce de remplacement.

Si vous nevez returner cet apparéil et prétendre à la garantie, prenez soin desterolir auparavant tous les programmes, données et supports mémoire amovibles. Le matériel returné sans accessoires sera échangé sans accessoires.

L'obligation de fourniture de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciels supplémentaires, virus, ou bien utilise d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.

Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter. Dans certains pays l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas la validité des garanties explicites et implicites se limite à la période de garantie. A l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

LIMITE DE RESPONSABILITE

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourront prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations continues dans ce manuel.

Eneldom cas nous n'engageons notre responsabilité dans les cas suivants:

1. Revendication de tiers élevée contre vous en raison de pertes ou dommages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par n'importe quel moyen que ce soit est interdite sans permission écrite du fabricant.

A

Activation de Windows 100

Aide

Questions fréquentes 112

Réinstallation du système. 117

Fonctionnement réseau ....30

Batterie 31

Gestion de l'alimentation....35

Bouton marche/arrêt 29

Appendice 129

Applications avec le Portable 132

Assistance pour les pilotes...122

Attribution des touches spéciales 18

B

Base de données 132

Batterie 31

Chargement de la batterie ..33

Décharger 33

Metre en place 31

Bluetooth 86

Aktivieren 87

Bouton marche/arrêt 29

Branchement

Moniteur externe. 40

Téléviseur 43

Bureau etendu 42

C

Cables 6

Capteur d'empreinte digitale ..90

Carte son 56

CDbruts 55

Changement de

l'organisation des

programmes 111

Chargement de la batterie..... 33

Cible .ii

Clavier 44

Components principaux

Carte son. 56

Carte TV avec

telecommande. 74

Connecteur de cartes PC....72

Connecteur pour cartes

Multimedia 68

Disque dur 49

Fonctionnement du réseau . 63

IEEE 1394. 85

Lecteur optique. 51

Logiciels 96

Modem 61

Port infrarouge 88

Port série universal (USB) .. 84

Conditions de Garantie..... 137

Conditions environnementales . 5

Conformité du réseau sans fil...7

Connecteur pour cartes

Multimedia 68

Contrat de licence 23

Contrôle de la capacité de

la batterie 34

Copier des données 109

CPU 131

D

Décharger la batterie. 33

Disque dur 49

Double Tuner 82

Dysfonctionnements 120

E

Eclairage du clavier. 45

Écran. 36

Entretien 123

Entretien de I'ecran 123

Exécution du BIOS Setup....101

Explorer Demarrage rapide..109

External Audioverbindungen ...58

F

Fonctionnement batterie

Performances de la batterie 34

Fonctionnement de la batterie. 8

Fonctionnement réseau 30

Fonctions multimédia 47

G

Gestion de l'alimentation.......35

Graphisme 133

Graveur 55

H

Hotline. 122

I

IEEE 1394 (FireWire) ....... 13, 85

Illustrations

Boutton d'éjection carte PC.13

Capteur d'empreinte digitale 12

Casques 13

IEEE 1394. 13

Lecteur de cartes 4 en 1....13

Lecteur de cartes CF 13

Lecteur optique 13

Pavé tactile 12

Port IR. 13

Port USB 13

Prise PCI Express 13

Sortie audio. 13

Verrouillage écran 13

Clavier. 12

Eclairage du clavier 12

Ecran 12

Inventaire de la livraison.... 11

Ordinateur ouvert 12

Panneau indicateur. 12

Vue de devant 13

Côté gauche 13

Port USB. 13

Côté droit 13

Bouton d'éjection lecteur optique 13

Ouverture de secours 13

Verrouillage Kensington® ... 13

Partie arriere. 14

Sortie audio numérique.....14

Portmodem(RJ-11)......14

Port reseau 14

DVI 14

Port USB. 14

Alimentation électricité......14

Indications de fonctionnement pour le modem 7

Installation d'une carte PC.....72

Installation de logiciels 98

Internet. 134

Inventaire de la livraison..... 11

ISO 13406-2 135

K

Kensington-Serrure de suture 95

L

L'ergonomie du poste de travail 24

La sortie 132

La Veille prolongée 35

Le test d'allumage automatique. 120

Lecteur optique. 51

Limin de responsabilité..... 138

Logiciels 96,131

L'ordinateur (Portable) 131

M

Memoire 131

Memory Stick. 68

Metre en veille 35

Mise en service 21

MMC. 68

Mode clone. 41

Modem 61

Branchement 62

Modifier la définition de l'écran 105

Multimédia 133

MultiMediaCard 68

N

Numéro de série.

P

Pavé tactile multifonctions.....46

PCI Express. 27, 70

PCMCIA 13

Performances de la batterie ...34

Port infrarouge. 88

Port IR. 13

POST 120

Premiere aide 120

Programme BIOS Setup .... 101

Programmes de maintenance114

Propriété de l'affichage 38

Protégé le portable 90

Mot de passer de mise en marche 95

Protégér le portable
Capteur d'empreinte

digitale 90

Q

Qualité.

R

Raccordement. 6

Rajout/Transformation 127

Rayons laser 127

Regarder la télévision 83

Réglage Windows du clavier 108

Réglementation 135

Régler les problèmes dus au réseau 65

Réinstallation du système.... 117

REM 135

Réparation 127

Répertoire important 50

Reproduction de ce manuel . 138

Réseau Qu'est-ce qu'un réseau ....63

Wireless LAN 66

LAN Access Point 67

Résistivité
électromagnétique 135

Résolution de l'écran 37

Retrait d'une carte PC. 73

Retrait de la carte memoire ... 69

Retrait manuel d'un CD......53

s

Saisie. 131

Sauvegarde de données..... 114

Sauvegarde de Données et de Système 114

Sauvegarde des données ....4

SD 68

Secure Digital 68

Sécurité
Protégier l'accès à l'ordinateur avec une serrure 95

Sécurité de fonctionnement Alimentation. 6

Cables. 6

Conformité du réseau sans fil 7 Fonctionnement de la batterie .8

Sauvegarde des données..... 4

Touchpad 7

Serrure de suturet 95

Sommaire iii

T

Tableur 132

Télécommande

Fonctions des touches......76

Touchede demarrage

Fonction spéciale. 19

Touches de démarrage rapide 17

Touchpad 46

Training interactif Microsoft....97

Traitement de texte 132

Transport 124

Travail personnel. 103

Trucs et astuces 105

Changement de

l'organisation des

programmes 111

Copier des données 109

Explorer Demarrage

rapide. 109

Modifier la définition de l'écran 105

Réglage Windows du clavier. 108

V

Verrouillage Kensington 13

Voyants. 15

Capital Lock 16

Num Lock 16

voyant d'accès. 15

Voyant d'accès lecteur de cartes. 15

Voyant de batterie 16

voyant de veille 15

W

WindowsXP

Activation 100

Aide et support. 96

Décrouvez 96

Premiers pas 96

Training interactif. 97

Wireless LAN 66

Conditions 67
