Type de produit	Cric rouleur hydraulique
Marque	ULTIMATE SPEED
Modèle	URW 2 A1
Capacité de levage	2000 kg
Hauteur de levage	135 – 342 mm
Angle de rotation de la barre de levage	180°
Vitesse de déplacement maximale	400 N
Huile hydraulique	Viscosité SAE 10
Usage	Domestique, levage ponctuel de véhicules
Points de levage	Uniquement aux points indiqués par le constructeur du véhicule
Soupape de purge	Oui, pour abaisser la charge
Barre de levage	Télescopique, deux parties
Poignée de portage	Amovible, deux points de fixation
Stockage	Coupelle complètement abaissée, environnement propre
Nettoyage	Chiffon légèrement imbibé d'huile
Garantie	3 ans à compter de la date d'achat
Norme	EN 1494:2000 + A1:2008
Importateur	KOMPERNASS GMBH, Burgstraße 21, 44867 Bochum, Allemagne
Service après-vente	Tél. [phone] (DE), 0848 000 525 (CH)

FOIRE AUX QUESTIONS - URW 2 A1 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

Quelle est la capacité de levage du cric rouleur ULTIMATE SPEED URW 2 A1 ?

La capacité de levage est de 2000 kg. Ne dépassez jamais cette charge, même brièvement.

Où placer le cric pour lever le véhicule en toute sécurité ?

Placez le cric uniquement aux points de levage indiqués par le constructeur du véhicule. Consultez le manuel du véhicule pour les localiser.

Comment utiliser la barre télescopique ?

Assemblez les deux parties de la barre en les tournant jusqu'à ce qu'elles soient bloquées. Ensuite, insérez-la dans l'emmanchement et tournez dans le sens horaire pour la fixer.

Comment abaisser le véhicule avec le cric ?

Tournez lentement la soupape de purge dans le sens anti-horaire pour abaisser le véhicule. Faites-le avec précaution.

Quelle huile hydraulique utiliser pour le cric ?

Utilisez de l'huile hydraulique de viscosité SAE 10. Le remplissage doit être effectué par un point service agréé.

Que faire si le cric ne lève pas ou monte lentement ?

Vérifiez que la soupape de purge est bien fermée (tournée dans le sens horaire). Si le problème persiste, contactez le service après-vente. N'essayez pas de réparer vous-même.

Comment entretenir le cric rouleur ?

Nettoyez-le avec un chiffon légèrement imbibé d'huile. Ne déréglez pas la vis d'ajustage. Toute réparation doit être confiée à un point service agréé.

Quelle est la durée de garantie et comment l'activer ?

La garantie est de 3 ans à compter de la date d'achat. Conservez le ticket de caisse. Pour toute réclamation, contactez le service après-vente par téléphone ou e-mail.

Puis-je utiliser le cric pour maintenir le véhicule levé ?

Non, le cric sert uniquement à lever et abaisser le véhicule. Utilisez toujours des chandelles pour maintenir le véhicule en position surélevée.

Comment ranger le cric après utilisation ?

Abaissez complètement la coupelle d'appui. Rangez le cric dans un endroit propre, à l'abri de la poussière, de la chaleur et des objets pointus.

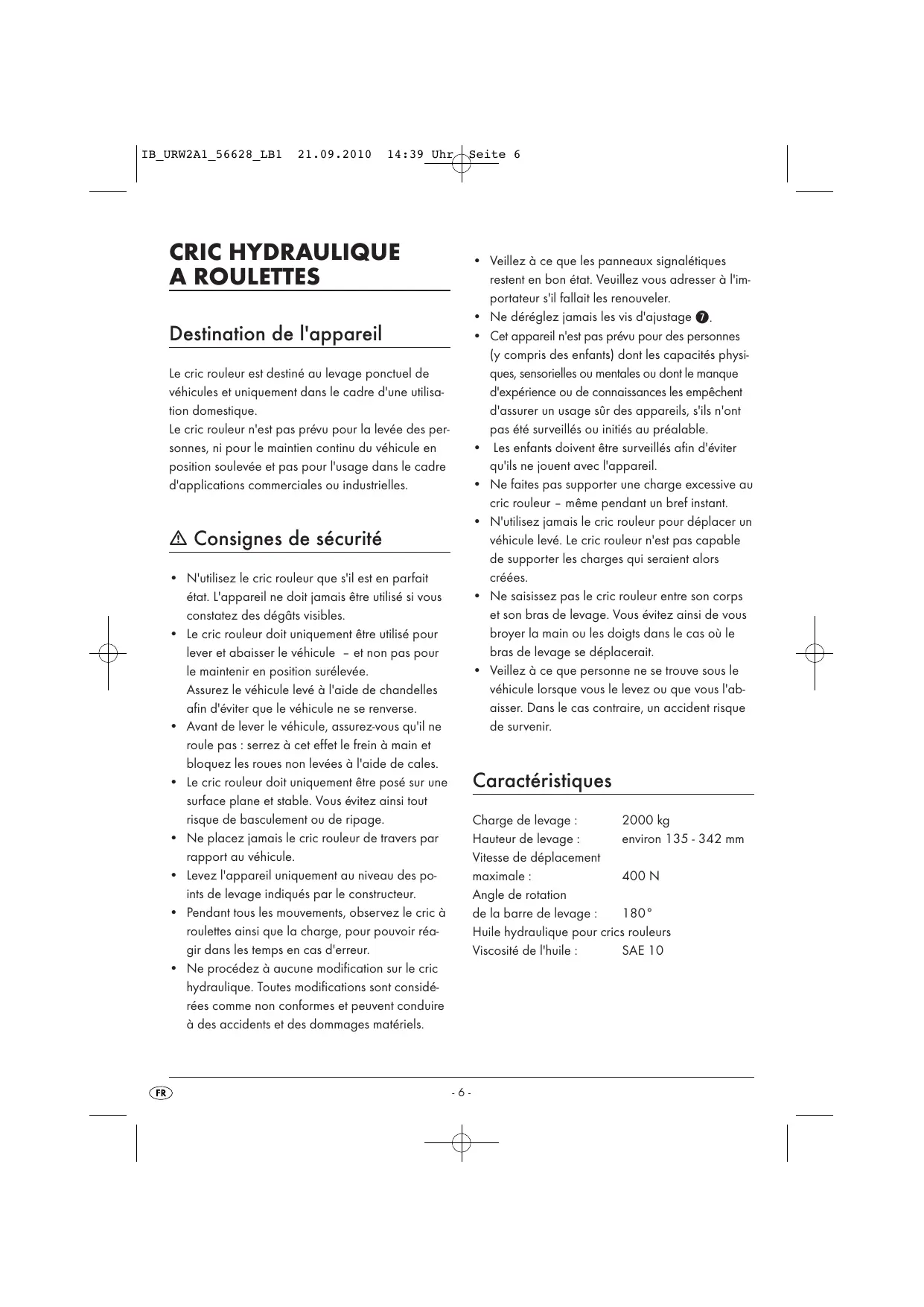

MODE D'EMPLOI URW 2 A1 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une autre personne, remettez-lui également le mode d'emploi.

Destination de l'appareil

Le cric rouleur est destiné au levage ponctuel de véhicules et uniquement dans le cadre d'une utilisation domestique.

Le cric rouleur n'est pas prévu pour la levée des personnes, ni pour le maintien continu du véhicule en position soulevée et pas pour l'usage dans le cadre d'applications commerciales ou industrielles.

Consignes de sécurité

• N'utilisez le cric rouleur que s'il est en parfait état. L'appareil ne doit jamais être utilisé si vous constatez des dégâts visibles. Le cric rouleur doit uniquement être utilisé pour lever et abaisser le véhicule - et non pas pour le maintenir en position surélevée. Assurez le véhicule levé à l'aide de chandelles afin d'éviter que le véhicule ne se renverse.
• Avant de lever le véhicule, assurez-vous qu'il ne roule pas : serrez à cet effet le frein à main et bloquez les roues non levées à l'aide de cales.
• Le cric rouleur doit uniquement être posé sur une surface plane et stable. Vous évitez ainsi tout risque de basculement ou de ripage.
• Ne placez jamais le cric rouleur de travers par rapport au véhicule.
• Levez l'appareil uniquement au niveau des points de levage indiqués par le constructeur.
• Pendant tous les mouvements, observer ce cric à roulettes ainsi que la charge, pour pouvoir réagir dans les temps en cas d'erreur.
• Ne procédez à aucune modification sur le cric hydraulique. Toutes modifications sont considérées comme non conformes et peuvent conduire à des accidents et des dommages matériels.

Veillez à ce que les panneaux signalétiques restent en bon état. Veuillez vous adresser à l'importateur s'il faut les renouveler. - Ne déréglez jamais les vis d'ajustage ①. - Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. - Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. - Ne faites pas supporter une charge excessive au cric rouleur - même pendant un bref instant. - N'utilisez jamais le cric rouleur pour déplacer un véhicule levé. Le cric rouleur n'est pas capable de supporter les charges qui seraient alors créées. - Ne saisissez pas le cric rouleur entre son corps et son bras de levage. Vous évitez ainsi de vous broyer la main ou les doigts dans le cas où le bras de levage se déplacerait. - Veillez à ce que personne ne se trouve sous le véhicule lorsque vous le levez ou que vous l'abaissez. Dans le cas contraire, un accident risque de survenir.

Caractéristiques

Charge de levage : 2000 kg

Hauteur de levage : environ 135 - 342 mm

Vitesse de déplacement

maximale: 400N

Angle de rotation

de la barre de levage : 180°

Huile hydraulique pour crics rouleurs

Viscosité de l'huile: SAE 10

Contenu de la livraison

1 x cric à roulettes 2 x barres de levage 1 x poignée de portage 1 x mode d'emploi

Description de l'appareil

1 Barre de levage Coupelle d'appui 3 Poignée de portage 4 Soupape de purge 5 Emmanchement de la barre 6 Points de fixation pour la poignée de portage 3 Vis d'ajustage

Préparation

1. Montez la poignée de portage 3 au niveau de l'un des deux points de fixation 6. Veillez à cet égard à ne pas exercer une charge excessive sur la poignée de portage 3, afin d'éviter qu'elle ne se rompe.
2. Assemblez les deux parties de la barre télescopique ①. Tournez jusqu'à ce qu'elles soient bloquées.
3. Placez la barre de levage ① en avant au-dessus de la soupape de purge ④. Tournez dans le sens horaire pour la fermer complètement.
4. Introduisez la barre de levage ① dans l'empanchement de la barre ⑤.
5. Tournez la barre de levage ① dans le sens horaire jusqu'à ce qu'elle ne puisse plus tourner.
6. Lors de la première utilisation ou après une période de repos prolongé, effectuez quelques mouvements de pompage à vide (6-7 mouvements de pompage). Cela permet de répartir de manière égale l'huile hydraulique.

Levage du véhicule

Attention: Consultez le manuel de votre véhicule pour localiser précisément les points de levage. Ce sont les seuls points à utiliser pour lever le véhicule afin d'éviter d'endommager ce dernier.

1. Poussez la coupelle d'appui ② jusqu'au centre du point de levage. ① Remarque: Veillez à positionner le cric rouleur de manière à ce que la barre de levage ne soit pas placée sous le véhicule.
2. Dans un premier temps, pompez jusqu'à ce que la coupelle d'appui ② touche le point de levage. Vous pouvez repositionner correctement la coupelle d'appui si nécessaire.
3. Levez le véhicule jusqu'à ce que vous puissiez placer les chandelles sous les points de levage.
4. Reposez ensuite le véhicule sur les chandelles en ouvrant légèrement la soupape de purge 4 en tournant lentement dans le sens anti-horaire.

Descente du véhicule

1. Faites monter légèrement le véhicule pour enlever les chandelles.
2. À l'aide de la barre téléscopique ①, descendez avec précaution le véhicule en tournant lentement la soupape de purge ④ (dans le sens anti-horaire) et abaissez doucement le véhicule.
3. Dès que le cric rouleur est retiré de dessous le véhicule, vous pouvez abaisser complètement la coupelle d'appui à l'aide du pied.

Nettoyage et entretien

Remarque: Le remplissage d'huile hydraulique doit exclusivement être réalisé par le point service!

Le cric rouleur se nettoie simplement à l'aide d'un chiffon légèrement imbibé d'huile.

• Remarque: Ne déréglez pas la vis d'ajustage réglée en usine, elle est uniquement destinée aux réparations par le point service.

Conservation

Abaissez entièrement la coupelle d'appui 2.

Le cric rouleur peut ainsi être rangé en occupant un minimum de place.

Entrepossez le cric rouleur dans un environnement propre et protégez-le de toute poussière, chaleur et objets pointus.

Maintenance

Il est absolutement interdit que l'utilisateur procède à des travaux de maintenance!

Le remplacement des pièces de rechange et / ou la réalisation des réparations devra exclusivement être effectué par le point service compétent.

En cas de perturbations du service et pour toutes réparations devant être effectuées, veuillez vous adresser au point service (voir le chapitre Garantie et service après-vente).

Mise au rebut

Éliminez l'appareil et l'huile hydraulique par l'intermédiaire d'une entreprise de traitement des déchets agréée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Procédez à une élimination des matériaux d'emballage respectueuse de l'environnement.

Garantie & service après-vente

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphoneYOUR interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subsis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survient après la période sous garantie ne seront pas prises en charge.

Tel.: [phone]

E-Mail: [e-mail]

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Déclaration de conformité

Nous, Kompernaß GmbH, responsable du document : Monsieur Felix Becker, Burgstraße 21, D-44867 Bochum, déclarons sous notre seule responsabilité que le produit est conforme à toutes les exigences de la directive sur les machines 2006/42/EC.

Type/désignation de l'appareil :

Cric rouleur Ultimate Speed URW 2 A1

Année de construction :

10/2010

Numéro de série :

IAN 56628

Normes harmonisées appliquées :

EN 1494:2000 + A1:2008
