Produkttyp	Hydraulischer Wagenheber
Marke	ULTIMATE SPEED
Modell	URW 2 A1
Tragfähigkeit	2000 kg
Hubhöhe	135 - 342 mm
Schwenkwinkel des Hubarms	180°
Maximale Fahrgeschwindigkeit	400 N
Hydrauliköl	Viskosität SAE 10
Verwendung	Haushalt, gelegentliches Heben von Fahrzeugen
Hebepunkte	Nur an den vom Fahrzeughersteller angegebenen Punkten
Ablassventil	Ja, zum Senken der Last
Hubarm	Teleskopisch, zweiteilig
Traggriff	Abnehmbar, zwei Befestigungspunkte
Lagerung	Auflageplatte vollständig abgesenkt, saubere Umgebung
Reinigung	Mit leicht geöltem Tuch
Garantie	3 Jahre ab Kaufdatum
Norm	EN 1494:2000 + A1:2008
Importeur	KOMPERNASS GMBH, Burgstraße 21, 44867 Bochum, Deutschland
Kundendienst	Tel. [phone] (DE), 0848 000 525 (CH)

Häufig gestellte Fragen - URW 2 A1 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

Wie hoch ist die Tragfähigkeit des hydraulischen Wagenhebers ULTIMATE SPEED URW 2 A1?

Die Tragfähigkeit beträgt 2000 kg. Überschreiten Sie diese Last niemals, auch nicht kurzzeitig.

Wo platziert man den Wagenheber, um das Fahrzeug sicher anzuheben?

Platzieren Sie den Wagenheber nur an den vom Fahrzeughersteller angegebenen Hebepunkten. Konsultieren Sie das Fahrzeughandbuch, um diese zu finden.

Wie verwendet man den Teleskoparm?

Fügen Sie die beiden Teile des Arms zusammen, indem Sie sie drehen, bis sie einrasten. Führen Sie ihn dann in die Aufnahme ein und drehen Sie ihn im Uhrzeigersinn, um ihn zu befestigen.

Wie senkt man das Fahrzeug mit dem Wagenheber ab?

Drehen Sie langsam das Ablassventil gegen den Uhrzeigersinn, um das Fahrzeug abzusenken. Tun Sie dies vorsichtig.

Welches Hydrauliköl soll für den Wagenheber verwendet werden?

Verwenden Sie Hydrauliköl der Viskosität SAE 10. Das Nachfüllen muss von einer autorisierten Servicestelle durchgeführt werden.

Was tun, wenn der Wagenheber nicht hebt oder langsam steigt?

Überprüfen Sie, ob das Ablassventil fest geschlossen ist (im Uhrzeigersinn gedreht). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

Wie pflegt man den Wagenheber?

Reinigen Sie ihn mit einem leicht geölten Tuch. Verstellen Sie nicht die Einstellschraube. Reparaturen sind einer autorisierten Servicestelle zu überlassen.

Wie lange ist die Garantiezeit und wie aktiviert man sie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Bei Reklamationen wenden Sie sich telefonisch oder per E-Mail an den Kundendienst.

Kann ich den Wagenheber verwenden, um das Fahrzeug angehoben zu halten?

Nein, der Wagenheber dient nur zum Heben und Senken des Fahrzeugs. Verwenden Sie immer Unterstellböcke, um das Fahrzeug in angehobener Position zu halten.

Wie verstaut man den Wagenheber nach Gebrauch?

Senken Sie die Auflageplatte vollständig ab. Lagern Sie den Wagenheber an einem sauberen Ort, geschützt vor Staub, Hitze und spitzen Gegenständen.

BEDIENUNGSANLEITUNG URW 2 A1 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

NL Hydraulische Rangeerkrik

DE Hydraulik-Rangierwagenheber
AT Bedienungsanleitung CH
FR Cric hydraulique a roulettes
CH Mode d'emploi
Cric idraulico
CH Istruzioni per l'uso

Gebruiksaanwijzing

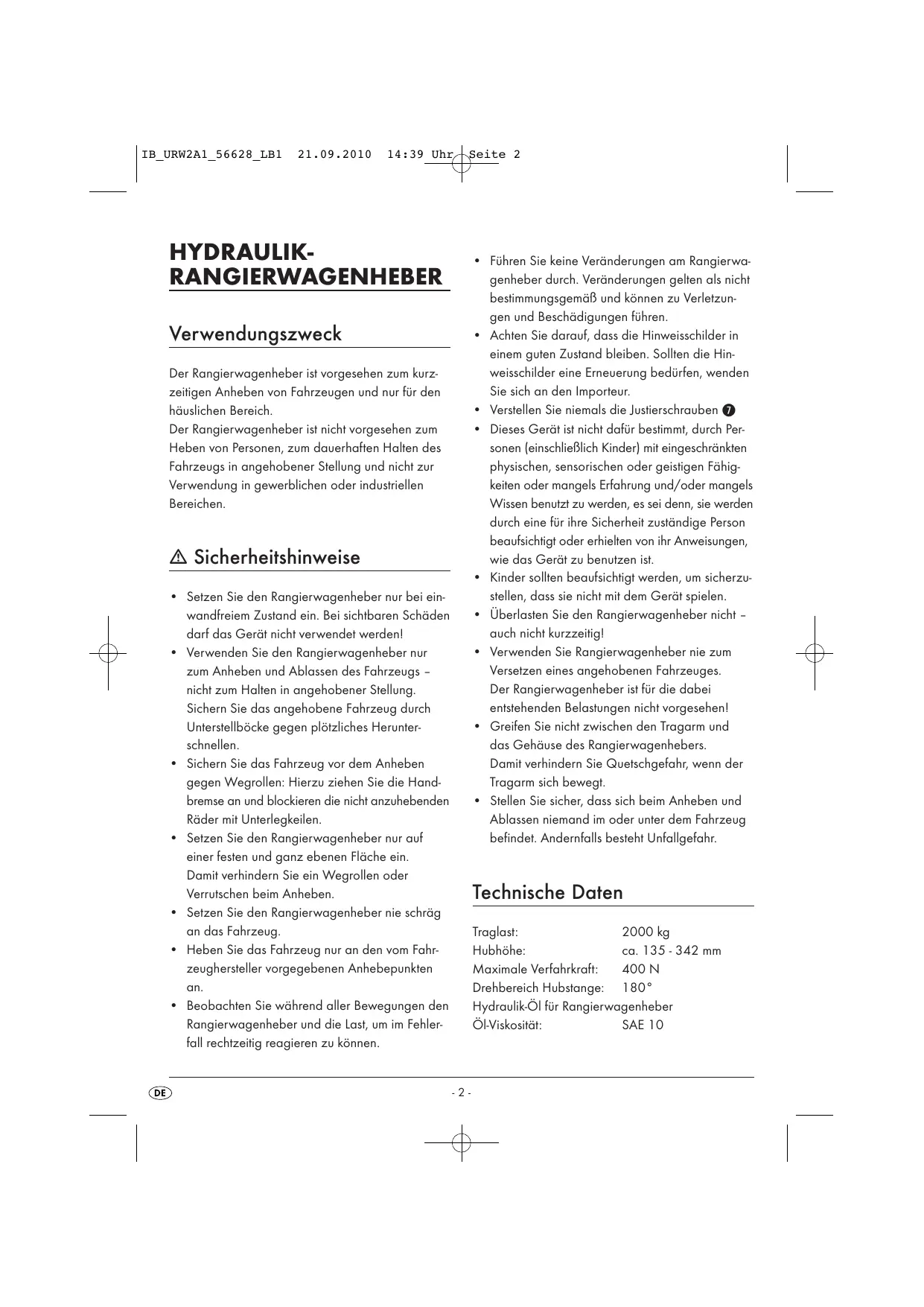

DE HYDRAULIK-RANGIERWAGENHEBER 2-5

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

CRIC HYDRAULIQUE A ROULETTEs 6-9

Der Rangierwagenheber ist vorgesehen zum kurzzeitigen Anheiten von Fahrzeugen und nur für den häuslichen Bereich.

Der Rangierwagenheber ist nicht vorgesehen zum Heben von Personen, zum dauerhaften Halten des Fahrzeugs in angehobener Stellung und nicht zur Verwendung in gewerblichen oder industriellen Bereichen.

Sicherheitshinweise

• Setzen Sie den Rangierwagenheber nur bei einwandfreiem Zustand ein. Bei sightbaren Schäden darf das Gerät nicht verwendet werden!
• Verwenden Sie den Rangierwagenheber nur zum Anheiten und Ablassen des Fahrzeugs nicht zum Halten in angehobener Stellung. Sichern Sie das angehobene Fahrzeug durch Unterstellböcke gegen plottliches Herunterschnellen.
• Sichern Sie das Fahrzeug vor dem Anheben gegen Wegrollen: Hierzuziehen Sie die Handbremse an und blockieren die nicht anzuhebenden Räder mit Unterlegkeilen.
• Setzen Sie den Rangierwagenheber nur auf einer festen und ganz ebenen Fläche ein. Damit verhindern Sie ein Wegrollen oder Verrutschen beim Anheiten.
• Setzen Sie den Rangierwagenheber nie schrag an das Fahrzeug.
• Heben Sie das Fahrzeug nur an den vom Fahrzeughersteller vorgegebenen Anhebepunktten an.

• Beobachten Sie während aller Bewegungen den Rangierwagenheber und die Last, um im Fehlerfallrechtzeitig reagieren zu konnen.

• Führer Sie keine Veränderungen am Rangierwagenheber durch. Veränderungen gelten als nicht bestimmungsgemäß und können zu Verletzungen und Beschädigungen führen.

• Achten Sie darauf, dass die Hinweisscholder in einem gutezustand bleiben. Sollten die Hinweisscholder eine Erneuerung bedürfen, wenden Sie sich an den Importeur.
• Verstellen Sie niemals die Justierschrauben 7
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Überlasten Sie den Rangierwagenheber nicht - auch nicht kurzzeitig!
• Verwenden Sie Rangierwagenheber nie zum Versetzen eines angehobenen Fahrzeuges. Der Rangierwagenheber ist für die darauf entstehenden Belastungen nicht vorgesehen!
• Greifen Sie nicht zwischen den Tragarm und das Gehäuse des Rangierwagenhebers. Damit verhindern Sie Quetschgefahr, wenn der Tragarm sich bewegt.
• Stellen Sie sicher, dass sich beim Anheiten und Ablassen niemand im oder unter dem Fahrzeug befindet. Andernfalls besteht Unfallgebung.

Technische Daten

Traglast: 2000 kg

Hubhöhe: ca. 135 - 342 mm

Maximale Verfahrenkraft: 400 N

Drehbereich Hubstange: 180^

Hydraulik Öl für Rangierwagenheber

Öl-Viskosität: SAE 10

Lieferumfang

1 x Rangierwagenheber
2×Hubstangen
1 x Tragegriff
1 x Bedienungsanleitung

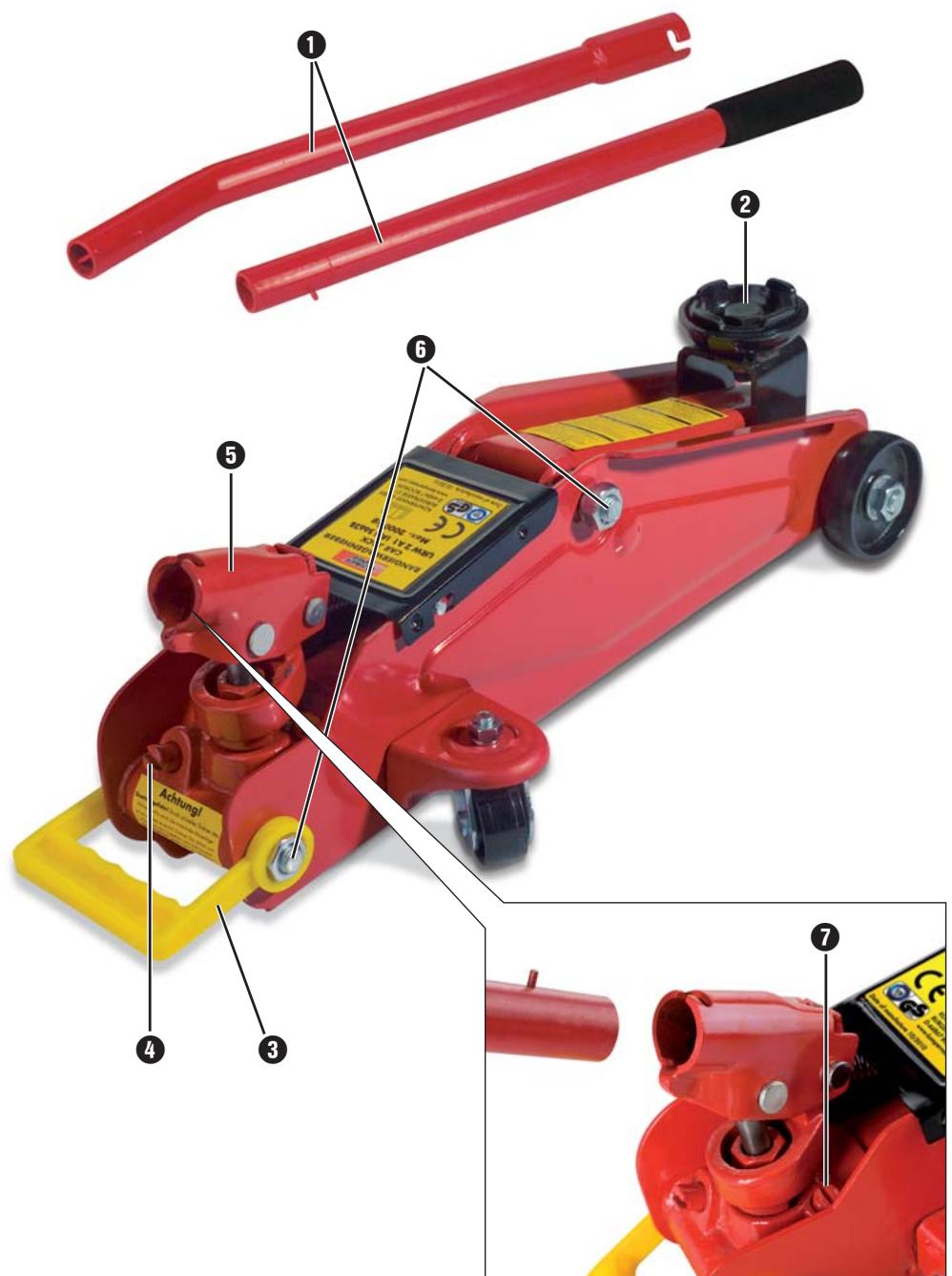

Gerätebeschreibung

Hubstangen
Lasteller
3 Tragegriff
Ablassventil
Stangenhülse
6 Haltepunkte für den Tragegriff 3
Justierschraube

Vorbereiten

1. Montieren Sie den Tragegriff 3 an einen der beiden Haltepunkte 6. Achten Sie darauf, dass der Tragegriff 3 damit nicht überlastet wird und bricht.
2. Stecken Sie die Hubstangen 1 einander. Drehen Sie sie, bis sie gegen Auseinanderziehen gesichert sind.
3. Setzen Sie die Hubstange 1 vorne auf das Ablassventil 4. Drehen Sie im Uhrzeigersinn, um es ganz zu schreiben.
4. Stecken Sie die Hubstange ① nun in die Stangenhülse ⑤.
5. Drehen Sie die Hubstange 1 im Uhrzeigersinn, bis sie gegen Herausziehen geschichert ist.
6. Pumpen Sie bei der ersten Verwendung oder nach längerem Stillstand den Rangierwagenheber erst ohne Last etwas auf (6-7 Pumpbewegungen). Dadurch verteil sich das Hydralik Öl im Innern wieder gleichmäßig.

Fahrzeug anheben

Achtung: Lesen Sie in der Anleitung zu ihrer Fahrzeug nach, wo bereits sich die Anhebepunkte befinden. Nur Dort darf das Fahrzeug angehoben werden, um Schäden zu vermeiden.

1. Schieben Sie den Lastteller ② genau mittig unter den Anhebepunkt.

① Hinweis: Achten Sie darauf, dass Sie den Rangierwagenheber so ansetzen, dass sich die Hubstange 1 nicht unter dem Fahrzeug befindet.
2. Pumpen Sie zunachst nur so welt auf, bis der Lastteller 2 soeben den Anhebepunkt berührt. So konnen Sie die Lage noch etwas korrigieren, falls erforderlich.
3. Hebien Sie nun das Fahrzeug soweit an, bis sich Unterstellböcke unter die Anhebepunkte stellen lessen.
4. Lassen Sie dann das Fahrzeug auf die Unterstellböcke aufsetzen, indem Sie das Ablassventil ④ durch Drehen gegen den Uhrzeigersinn ganz langsam öffnen.

Fahrzeug absenken

1. Hebien Sie das Fahrzeug erst etwas an, um die Unterstellböcke zu entfernen.
2. Drehen Sie dann mit der Hubstange ① das Ablassventil ④ langsam auf (gegen den Uhrzeigersinn) und setzen Sie so das Fahrzeug ganz vorsichtig herab.
3. Sobald der Rangierwagenheber unter dem Fahrzeug hervorgezogen ist, konnen Sie den Lastteller mit dem Fuß ganz herunterrücken.

Reinigungen und Pflege

① Hinweis: Das Nachfüllen von Hydraulik-Öl darf nur durch die Servicestelle erfolgen!
Sie können den Rangierwagenheber einfach mit einem leicht eingeölten Putztuch reinigen.
① Hinweis: Verstellen Sie nicht die werksseitig eingestellte Justierschraube 7, diese ist nur für Reparaturen durch die Servicestelle vorgesehen.

Aufbewahren

Senken Sie den Lastteller ② ganz ab. So lasst sich der Rangierwagenheber Platzsparend aufbewahren. Lagern Sie den Rangierwagenheber in einer sauberen Umgebung und schützen sieihn vor Staub, Hitze und scharfen Gegenständen.

Wartung

Alle möglichen Wartungsarbeiten durch den Anwender sind ausgeschlossen!

Der Austausch von Ersatzteilen und / oder Reparaturen erfolgt ausschließlich durch die zuständige Servicestelle.

Wenden Sie sich in allen Fällen von Betriebsstörungen und erforderlichen Reparaturen an die Servicestelle (siehe Kapitel Garantie und Service).

Entsorgen

Entsorgen Sie das Gerät und das Hydraulik Öl über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungs-einrichtung in Verbindung.

Führn Sie alle Verpackungsma terialien einer umweltgerechten Entsorgung zu.

Garantie und Service

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung.

Nur so kann eine kostenlose Einsatzung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschlossen.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

Fax: [phone]

E-Mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

E-Mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

E-Mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Konformitätserklarung

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstraße 21, D-44867 Bochum, erklärren in alleiniger Verantwortung, dass das Produkt allen Anforderungen der Maschinenrichtlinie 2006/42/EC entspricht.

Typ/Gerätebezeichnung:

Ultimate Speed Rangierwagenheber URW 2 A1

Herstellungsjahr:

10/2010

Seriennummer:

IAN 56628

Angewandte harmonisierte Normen:

EN 1494: 2000 + A1: 2008

Bochum, den 16.09.2010

Hans Kompernaβ, Geschäftsführer
