MANUALE UTENTE URW 2 A1 HYDRAULIC TROLLEY JACK ULTIMATE SPEED

Leggere attentamente le istruzioni per l'uso prima del primo utilizzato e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consegnareanche il manuale di istruzioni.

NL HYDRAULISCHE RANGEERKRIK 14-17

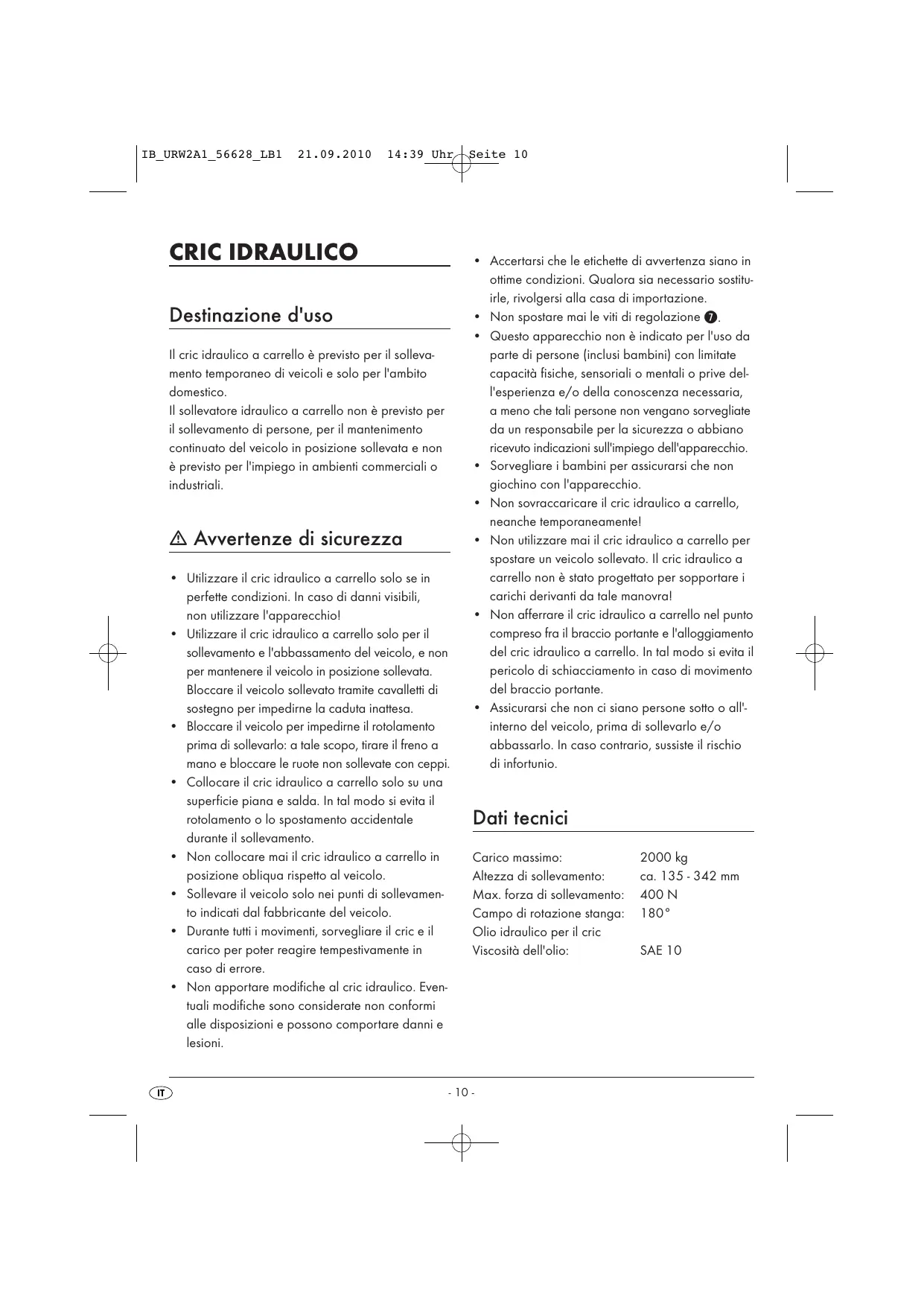

Il cric idraulico a carrello è previsto per il sollevamento temporaneo di veicoli e solo per l'ambito domestico.

Il sollevatore idraulico a carrello non è previsto per il sollevamento di persona, per il mantenimento continuato del veicolo in posizione sollevata e non è previsto per l'impiego in ambienti commerciali o industriali.

Avvertenze di sicurezza

Utilizzare il cric idraulico a carrello solo se in perfette condizioni. In caso di danni visibili, non utilizzato l'apparecchio!
Utilizzare il cric idraulico a carrello solo per il sollevamento e l'abbassamento del veicolo, e non per mantenere il veicolo in posizione sollevata. Bloccare il veicolo sollevatotramite cavalletti di sostegno per impedirne la caduta inattesa.
- Bloccare il veicolo per impedirne il rotolamento prima di solleverlo: a tale scopo, tirare il freno a mano e bloccare le ruote non solvate con ceppi.
- Collocare il cric idraulico a carrello solo su una superficie piana e salda. In tal modo si evita il rotolamento o lo spostamento accidentale durante il sollevamento.
Non collocare mai il cric idraulico a carrello in posizione obliqua rispetto al veicolo.
- Sollevare il veicolo solo nei punti di sollevamento indicatori dal fabbricante del veicolo.
- Durante tutti i movimenti, sorvegliare il cric e il carico per poter reagire tempestivamente in caso di erre.
Non apportare modifiche al cric idraulico. Eventuali modifiche sono considerate non conformi alle disposizioni e possono comportare danni e lesionsi.

• Accertarsi che le etichette di avventenza siano in ottime condizioni. Qualora sia necessario sostitu-irle, rivolgersi alla casa di importazione.
  Non spostare mai le viti di regolazione 7.
• Questo apparecchio non èindicato per l'uso da parte di persona (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o privile del'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorvegliate da un responsabile per la sicurezza o abbiano ricevuto indicazioni sull'impiego dell'apparechio.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
  Non sovraccaricare il cric idraulico a carrello, neanche temporaneamente!
  Non utilizzato mai il cric idraulico a carrello per spostare un veicolo sollevato. Il cric idraulico a carrello non è stato progettato per sostortare i carichi derivanti da tale manovra!
  Non afferrare il cric idraulico a carrello nel punto compreso fra il braccio portante e l'alloggiamento del cric idraulico a carrello. In tal modo si evita il pericolò di schiacciamento in caso di movimento del braccio portante.
• Assicurarsi che non ci siano persone sotto o all'interno del veicolo, prima di solleverlo e/o abbassarlo. In caso contrario, sussiste il rischio di infortunio.

Dati tecnici

Carico massimo:

2000 kg

Altezza di sollevamento:

ca. 135 - 342 mm

Max. forza di sollevamento:

400N

Campo di rotazione stanga:

180^

Olio idraulico per il cric

Viscosià dell'olio:

SAE 10

Dotazione

1 cric idraulico
2 stanghe di sollevamento
1 maniglia
1 manuale di istruzioni

Descrizione dell'apparecchio

1 Stanghe di sollevamento
Piatello
Maniglia
Valvola di scarico
5 Manicotto
6 Punti di arresto per la maniglia 3
Vite di regolazione

Preparazione

1. Montare la maniglia 3 nei due punti arresto 6. Badare a non forzare la maniglia 3 per non romperla.
2. Inserire le stanghe di sollevamento 1 l'une nell'altra. Ruatorle fino a fissare in modo da impedirne lo sfilamento.
3. Inserire la stanga di sollevamento ① davanti sulla valvola di scarico ④. Ruotare in senso orario, per chiuderla completeness.
4. Inserire la stanga di sollevamento ① nel manicotto ⑤.
5. Ruotare la stanga di sollevamento 1 in senso orario, sino a fissarla in modo da impedirne lo sfilamento.
6. Prima del primo utilizzato o dato un lungo periodo di inutilizzato, pompare il cric idraulico a carrello alla carico (per 6-7 volte). In tal modo, l'olio idraulico si distribuisce uniformamente all'interno.

Sollevamento del veicolo

Attenzione: consultare la guida del proprio autoveicolo per conoscere l'esatta ubicazione del punto di sollevamento. Il veicolo dev'essere sollevato solo in tale punto, per evitare danneggiamenti.

1. Spingere il piattello ±b2 precisamente al centro除去 il punto di sollevamento.
   Suggerimento: posizionare il cric in modo tale che la stanga di sollevamento 1 non si trovi quello il veicolo.
2. Pompare solo fino a quando il piattello ② tocca il punto di sollevamento. In tal modo è possible correggere la posizione, se necessario.
3. Sollevare il veicolo solo fino al punto in cui è possibile inseire cavalletti di sostegno sotto i punti di sollevamento.
4. Poggiare quando il veicolo sui cavalletti di sostegno, agli inoltamente la valvola di scarico ④ tramite rotazione in senso antiorario.

Abbassamento del veicolo

1. Sollevare prima leggermente il veicolo per rimuovere i cavalletti di sostegno.
2. Con la stanga di sollevamento ① aprire molto lentamente la valvola di scarico ④ (tramite rota-zione in senso antiorario) e abbassare il veicolo con molta cautela.
3. Non appena il cric idraulico a carrello è stato estratto dal veicolo, è possible premere completenesso versus il basso il piattello con il piede.

Pulizia e cura

Suggerimento: il rabbocco dell'olio idraulico deve essere eseguito solo dal centro di assistenza!
Il cric idraulico a carrello cui esse pulito semiclassical con un panno leggermente oleato.
Suggerimento: non spostare la vite di regolazione impostata in fabbrica ⑦;essa è prevista solo per le riparazioni a cura del centro di assistenza.

Conservazione

Abbassare completamente il piattello ②. In tal modo è possible riporre il cric idraulico alla troppo ingambro.

Conservare il cric idraulico in un ambiente pulito, proteggendolo alla polvere, dal calore e e da oggetti affiliati.

Manutenzione

Tutte le possibili operazioni di manutenzione sono vietà per l'utente!

La sostituzione dei pezzi di ricambio e le riparazioni devono essere eseguite esclusivamente dal centro di assistenza.

In caso di anomalia di funzionamento o per riparazioni, rivolgersi al centro di assistenza (consultare il capitolo Garanzia e assistenza).

Smaltimento

Smaltire l'apparecchio e l'olio idraulico presso un'azienda autorizzata o presso l'ente comunale di smaltimento.

Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

Garanzia & assistenza

Questo apparecchio è garantito per tre anni a partire nella data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisso. In caso di interventi in garanzia, contattare Telefonically il proprio centro di assistenza. Solo in quello modo è possibile garantire una spedizione gratuite della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o uomini a parti fragili come ad es. interrupttori o accumulatorati. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguita dalla nostra filiale di assistenza autorizzata.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I dati e difetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non altre due giorni alla data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.

Kompennass Service Italia

Dichiarazione di conformità

Noi, Kompernaß GmbH, responsablee della documentazione: Signor Felix Becker,

Burgstraße 21, D-44867 Bochum, dichiariamo

sotto notre una responsabilità che il prodotto cric idraulico è conforme a tutti i requisiti della direttiva 2006/42/EC.

Modello/denominazione apparecchio:

Clic idraulico Ultimate Speed URW 2 A1

Anno di produzione:

10/2010

Numero di serie:

IAN 56628

Norme armonizzate utilizezate:

EN 1494:2000 + A1:2008

Hans Komperna, amministatore
