MODE D'EMPLOI BDAWID2030 MEDION

PRESENTATION DE CE MODE D'EMPLOI

Ayez toujours ce manuel à portée de main à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide du sommaire, trouver les informations, classées par thèmes, dont vous avez besoin.

Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Utilisation »

Nous vous conseillons de dire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.

Le but de ce mode d'emploi est de mettre de vous informer sur votre PC dans un langage facilement compréhensible.

Vous trouvez également d'autres explications concernant votre PC dans l'aide En Ligne sur la page d'accueil de votre PC. Cliquer sur :

IMPORTANT : Vous trouvez davantage d'instructions et d'informations sur votre ordinaireurs dans l'aide en ligne, accessible à partir du menu Demarrer de Windows. Cliquez sur :

Informations sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.

Windows^XP propose une presentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 80.

A QUI S'ADRESSE CE GUIDE ?

Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est unconçu pour être utilisé dans les foyers. Les nombreuses possibités d'utilisation convennent à toute la famille.

IDENTIFICATION

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouverez le nombre de série au dos de votre ordinaireur. Notez également le nombre sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vousprésenter maintainant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heures de vous accueillir comme nouveau client.

Copyright © 2004 Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion.

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium® est une marque déposée Intel®.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Sommaire:

Présentation de ce mode d'emploi

A qui s'adresse ce guide ? .ii

Identification. ii

La qualité .ii

Sécurité de fonctionnement 1

Sécurité de fonctionnement 3

Sauvegarde des données 4

Température ambiente 5

Raccordement 6

Indications de fonctionnement pour le modem.........7

Fonctionnement de la batterie 7

Séchémas 9

Illustrations 11

Inventaire de la livreaison 11

Ordinateur ouvert 12

Vue de devant 13

Côté gauche 13

Côté droit 14

Partie arriere 14

Vue de dessous 15

Fonctionnement de l'affiche 16

Utilisation 19

Mise en service 21

Démarrage : 21

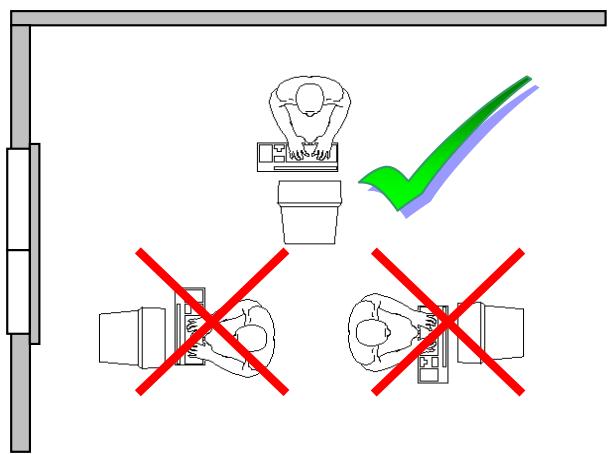

L'ergonomie du poste de travail 23

Alimentation 25

Bouton marche/arrêt 25

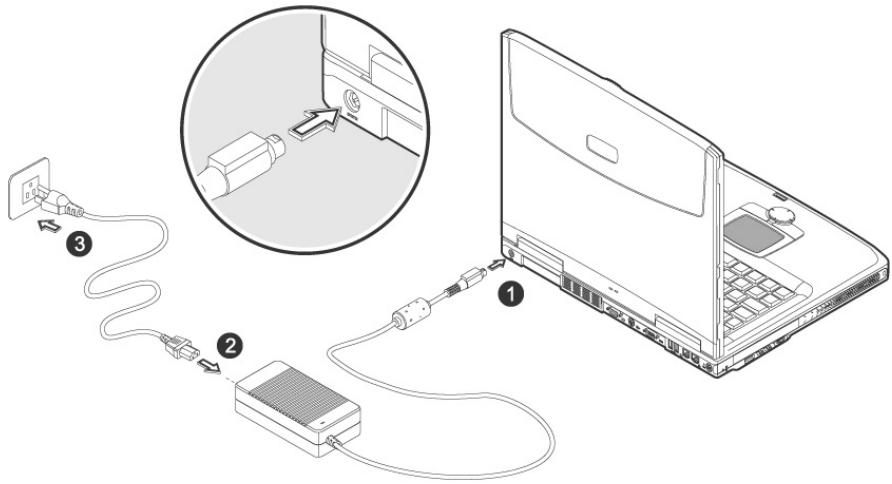

Fonctionnement réseau 26

Batterie 27

Gestion de l'alimentation 30

Ecran 32

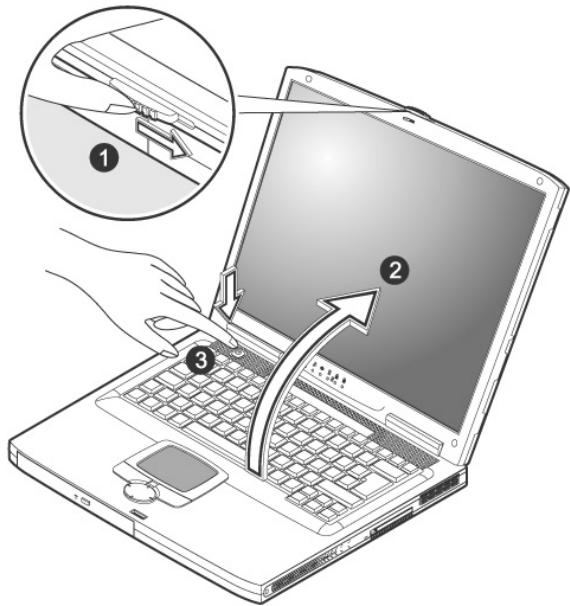

Ouverture et fermeture de I'ecran 32

Résolution de l'écran 33

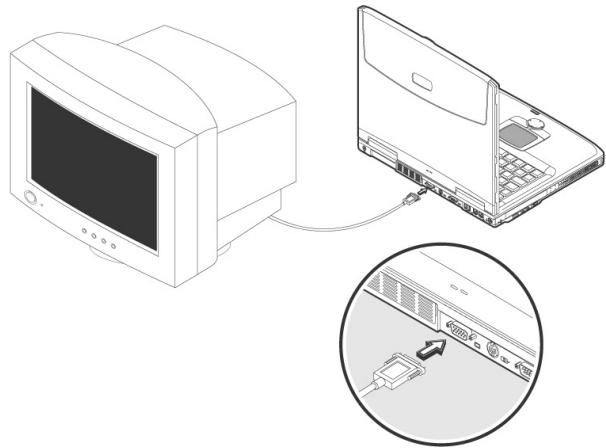

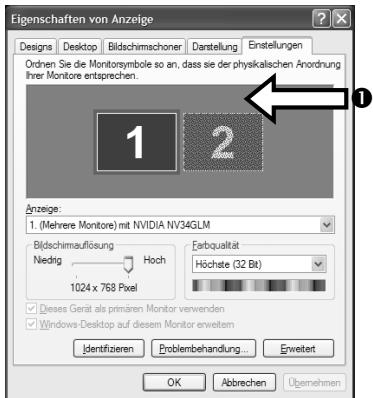

Connexion d'un moniteur externe 34

Branchement d'un téléviseur 36

Entrée des données 37

Leclavier 37

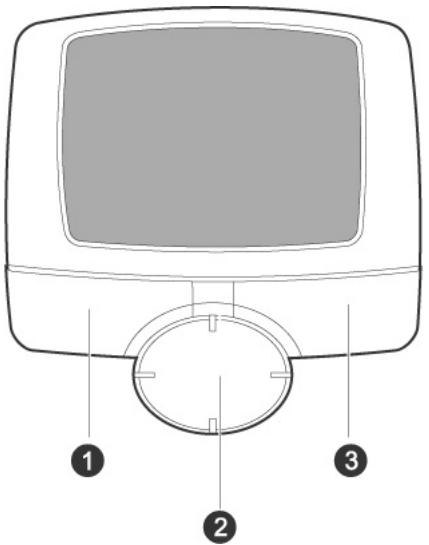

La souris (Touchpad) 38

Components principaux 39

Disque dur. 41

Le lecteur optique 43

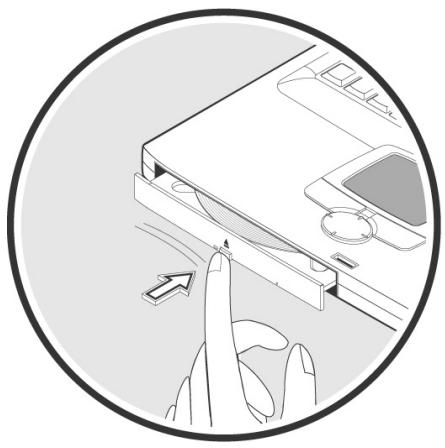

Chargement d'un disque 44

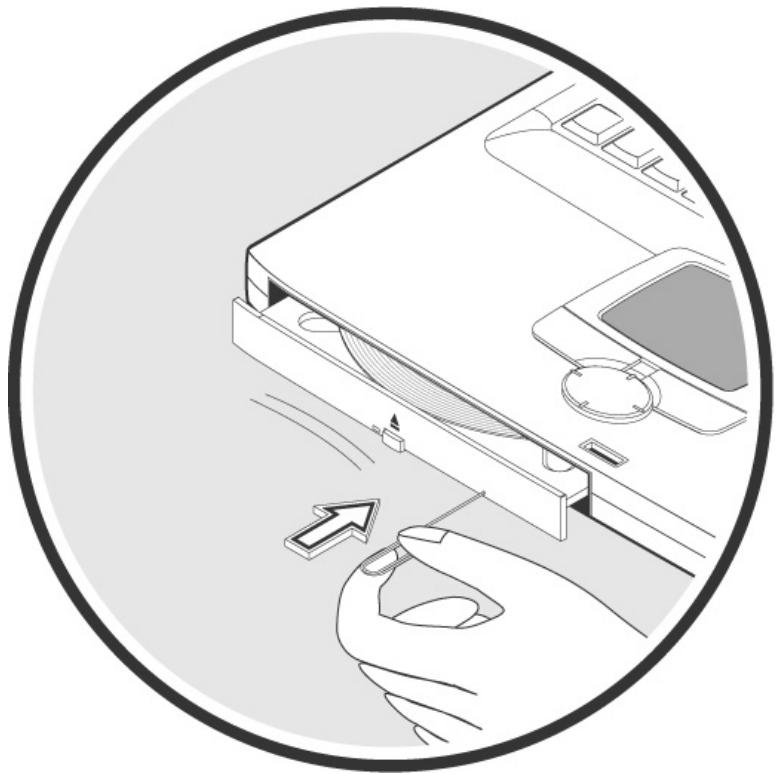

Retrait manuel d'un disque bloqué 46

Lecture des disques 47

Qu'est-ce que le DVD ? 48

Au sujet dugraveur. 50

La carte son 51

Modem 52

Qu'est-ce qu'un modem ? 52

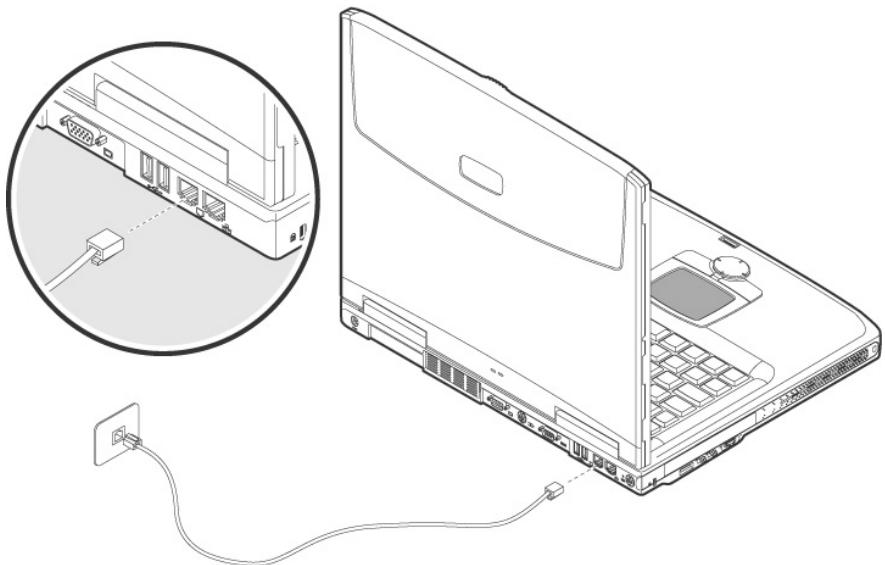

Branchement du modem 53

Fonctionnement du reseau 54

Qu'est-ce qu'un reseau ? 54

Connecteur de cartes PC 59

Port CardBus 32bits 59

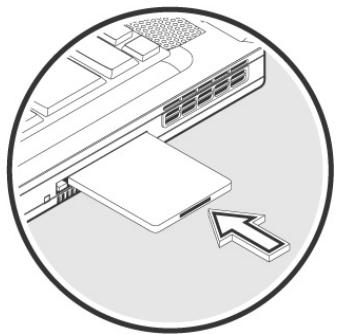

Mise en place des cartes PC 59

Ports 61

Le port série. 61

Le port série universal (USB) 62

Le port PS/2 63

IEEE 1394 (Cable electrique) 63

Logiciels 64

Décovrez Windows 64

Programme BIOS Setup 69

Execution du BIOS Setup 69

Travail personnel 71

Trucs et astuces 73

Options de presentation 73

Aides à l'utilisation 76

Programmation du systeme et information 78

Questions fréquentes 80

Sauvegarde de Données et de Systeme 82

Sauvegarde de données 82

Programmes de maintenance 82

Disquette de réinstallation du mot de passer 83

Windows® Update 83

Réinstallation du système.... 84

Elimination d'erreurs 84

Réinstallation de la configuration d'origine 85

Première aide sur les dysfonctionnements 87

Localisation de la cause 87

Entretien 90

Entretien de I'ecran 90
Transport 91
Protégér le portable des accès non autorisés 92

Appendice 95

L'ordinateur (Portable) 97

Comment fonctionne un ordinateur ? 97
Applications avec le Portable 98

Réglementation 101

Résistivité electromagnétique 101
ISO 13406-2 Classe II 101

Conditions de Garantie 104

Limin de responsabilité 105
Reproduction de ce manuel 105

Index 106

Chapitre 1

Sécurité de fonctionnement

Sujet

Sauvegarde de produits 4

Lieu d'installation 5

Température ambiente 5

Raccordement 6

Indications pour le modem 7

Fonctionnement de la batterie 7

SECURITE DE FONCTIONNEMENT

Veuillez lire ce chapitre attentivement et respecter toutes les consignes énoncées. Vous garantirez ainsi à votre ordinateur un bon fonctionnement et une longue durée de vie.

Ne laissez pas d'enfants sans surveillance jouer avec des apparèils électriques. Les enfants ne sont pas toutes conscients des évventuels dangers.
N'ouvrez jamais les boîtiers de l'ordinateur, de la batterie ou de l'adaptateur secteur! Vous pourriez déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. N'utilise jamais votre ordinateur lorsque le boîtier est ouvert.
Les lecteurs CD-ROM/CDRW/DVD sont des dispositifs la ser de classe 1 lorsqu'ils sont utilisés à l'intérieur d'un boîtier fermé d'ordinateur. N'enlevez pas le couvercle de ces dispositifs, des rayons laser invisibles pourrait être émis. Ne regardez pas les rayons laser, même avec des instruments d'optique.
N'introduisez aucun objet à l'intérieur de l'ordinateur par les fentes et ouvertures de l'appareil. Des corps étrangers pourraient déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur.
Les fentes et ouvertures de l'ordinateur servent à son aération. Ne les recouvre pas, sinon il pourrait y avoir surchauffe.
L'ordinateur ne peut pas etre utilise dans une usine.
N'utilisez pas l'ordinateur en cas d'orage afin d'éviter les dommages que peut cause la foudre.
Ne posez aucun objet sur l'ordinateur et n'exercez aucune pression sur I'écran.

Ces actions pourraient avoir pour conséquence de briser l'écran.

Vous risquez de vous blesser si l'écran TFT se brise. Ramassez les morceaux cassés avec des gants de protection et envoyez-les au service après vente qui les détruira. Lavez-vous ensuite les mains avec du savon car il est possible qu'il y ait eu émanation de produits chimiques.

L'écran ne doit jamais être ouvert complètement à 180^ . N'essayez pas de l'ouvrir de force.

Ne touche pas l'écran avec les doigts ou avec des objets pointus, vous évitez ainsi de l'abîmer.

Ne soulevez jamais l'ordinateur en le tenant par l'écran, les charnières pourraient se casser.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

... l'adaptateur secteur, le cable electrique ou la prise a fondu ou est endommagée. Faites replacer le cable ou le bloc d'alimentation défectueux par une pièce neuve. Ces pieces ne doivent enaucun cas être réparées.
... le boîtier de l'ordinateur est endommagé ou si du liquide a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensablees. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

SAUVEGARDE DES DONNEES

Après chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (CD-R : voir page 50). Le fabricant ne peut être ten pour responsable d'une perte de données et de ses évventuelles conséquences.

LIEU D'INSTALLATION

Maintenez votre ordinaire et tous les éléments qui lui sont connectés à l'abri de l'humidité, et protégéz-le de la poussière et des rayons de soleil. En cas de non-respect de ces consignes, vous exposez votre ordinaire à des risques de défaillances ou de détérioration.
N'utilisez pas votre ordinateur à l'extérieur.
Placez et utilisez tous les éléments sur un support stable, bien horizontal et non soumis à des vibrations, l'ordinateur ne risquera pas ainsi de tomber.

TEMPERATURE AMBIANTE

L'ordinateur peut fonctionner à une température ambiente comprise entre 5^ C et 35^ C et par un taux d'humidité relative compris entre 20% et 80% (sans condensation).
Lorsque l'ordinaire est débranché, il peut être stocké à une température comprise entre 0^ C et 60^ C.

RACCORDEMENT

Veuillez respecter les consignes suivantes pour raccorder correctement votre ordinateur :

ALIMENTATION

N'ouvre pas le boitant reseau. Il y a danger de mort par décharge électrique lorsque le boitant est ouvert. Il ne contient aucun élément à entretenir.
La prise doit se trouver pres de l'ordinateur et être facilement accessible.
Pourmettrevoireordinatourhors tension,retirezla fiche de la prise.
Ne branchez le boitier (P/N: FSP120-AAC) que sur des prises mise à la terre et sur du courant secteur 100-240V~/ 50-60 Hz. Si vous n'étés pas sur du voltage de votre installation dans cette piece, renseignez-vous au+. pres de votre centre EDF.
N'utilisez que le matériel de raccordement livre en accompagnement.
Si vous rajoutez une rallonge, veilsz à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.

CABLES

Faites cheminer les câbles de façon que personne ne puisse marcher ou trébucher dessus.
Ne posez aucun objet sur les câbles, ils pourraient être endommages.

INDICATIONS DE FONCTIONNEMENT POUR LE MODEM

Si votre système est équipé d'un modem, veillez à ce que celui-ci soit branché uniquement sur une ligne de téléphone analogique. Tout raccordement à une installation parallele digitale, à un branchement collectif ou à un faxophone n'est pas autorisé et peut endommager le modem ou les apparêils raccordés.

S'il est équipé d'un modem, cet ordinateur a été testé pour être utilisé en France, Suisse et Belgique et répond aux directives européennes concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/EG).

FONCTIONNEMENT DE LA BATTERIE

Les batteries stockent de l'énergie électrique dans leurs cellules pour la restituer en cas de besoin. Pour augmenter la durée de vie et les capacité de vos batteries, et afin qu'elles fonctionnent correctement, respectez les indications suivantes :

Faites en sorte de ne jamais exposer longuement la batterie aux rayons directs du soleil ou à la chaleur.
Ne jetez pas la batterie au feu.
Si vous ne respectez pas ces indications, la batterie sera endommagée et pourra même exploser dans certaines conditions.
N'ouvre jamais la batterie, elle ne contient pas d'éléments à entretenir.
Évitez toute salissure et tout contact avec des matières conductrices telles les substances chimiques ou les produits d'entretien.
Pour recharger la batterie, il faut utiliser exclusivement le chargeur d'origine livre en accompagnement.

Assurez-vous (au moyen duvoyant ou du signal sonore de l'ordinateur) que la batterie est complètement dé-chargee avant de la recharger.
Remplacez la batterie par une autre batterie de même type ou par une batterie equivalente qui aurait eté conseillée par le fabricant.
Charger la batterie jusqu'à ce que levoyant de la batterie s'éteigne. Observez également les indications de la page 28 concernant le «chargement de la batterie» pour évaluer l'état de chargement de votre batterie.
N'oubliez pas demettre la batterie hors tension pour la remplacer.
Les batteries ne sont pas biodégradable. Apportez les batteries devenues inutilisables à un centre d'élimination des déchets. Notre service clientèle peut vous renseigner à ce sujet.

Chapitre 2

Schémas

Sujet

Page

Inventaire de la livraison 11

Ordinateur ouvert 12

Vue de devant 13

Côté gauche 13

Côté droit 14

Face arriere 14

Dessous 15

Voyant d'etat et voyage d'accès 16

INVENTAIRE DE LA LIVRAISON

Notebook

Batterie Li-Ion

Adaptateur secteur avec cable de raccordement

Logiciel d'aide sur Disc

Câble modem

Manuel de l'utilisteur

Manuel Microsoft Windows®

Disc de sécurité avec pilotes

Carte de garantie

Les accessoires suivants sont disponibles :

Référence article	Désignation
4000 4489	Adaptateur secteur (FSP120-AAC)
4000 6151	Batterie Li-Ion

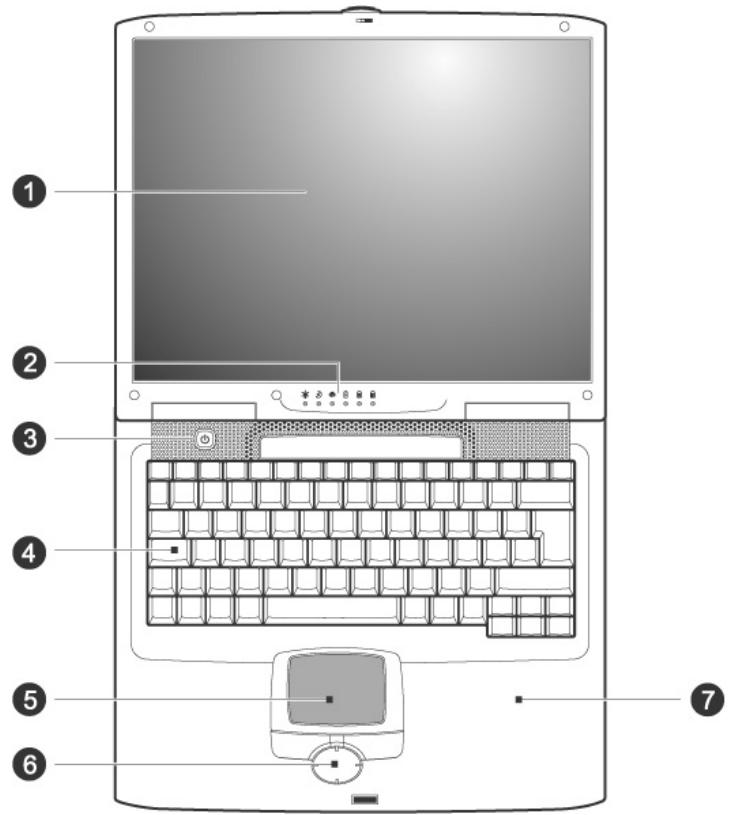

ORDINATEUR OUVERT

Ecran
Voyant d'etat et d'accès (⇒ p. 16)
3 Interrupteur marche/arrêt (⇒ p. 25)
4 Clavier ( p. 37)
Touchpad ( p. 37)
6 Touches touchpad / Touche de défilament touchpad (⇒ p. 37)
7 Appuie poignets

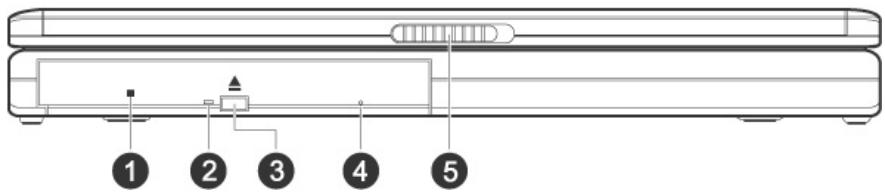

VUE DE DEVANT

1 Lecteur optique ( p.43)
Indicateur d'accès CD
Bouton d'éjection lecteur optique (⇒ p. 44)
Ouverture de secours ( p.46)
5 Verrouillage écran (⇒ p. 32)

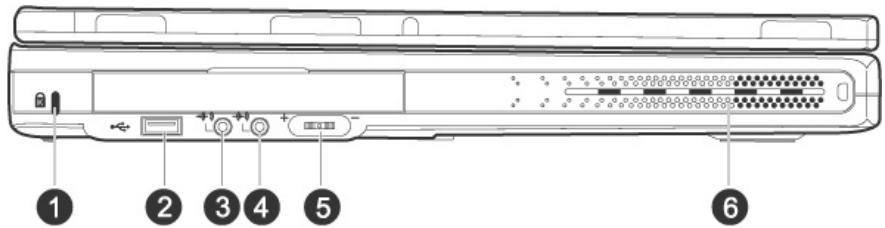

COTE GAUCHE

1 Verrouillage Kensignton
Port USB ( p. 62)
3 Sortie audio ( p. 51)
4 Entre audio ( p. 51)
5 Régulateur du volume
Haut-parleur

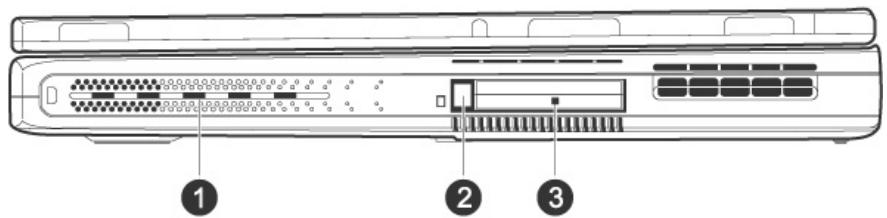

COTE DROIT

Haut-parleur
Bouton d'éjection Carte PC (⇒ p. 59)
3 Insertion cartes PC (PCMCIA) ( p.59)

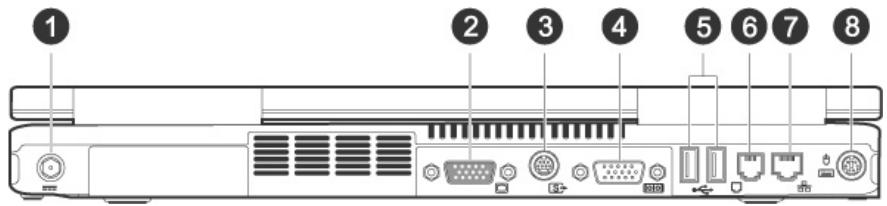

PARTIE ARRIERE

Alimentation électrique (⇒ p. 25)
2 Moniteur externe ( p.34)

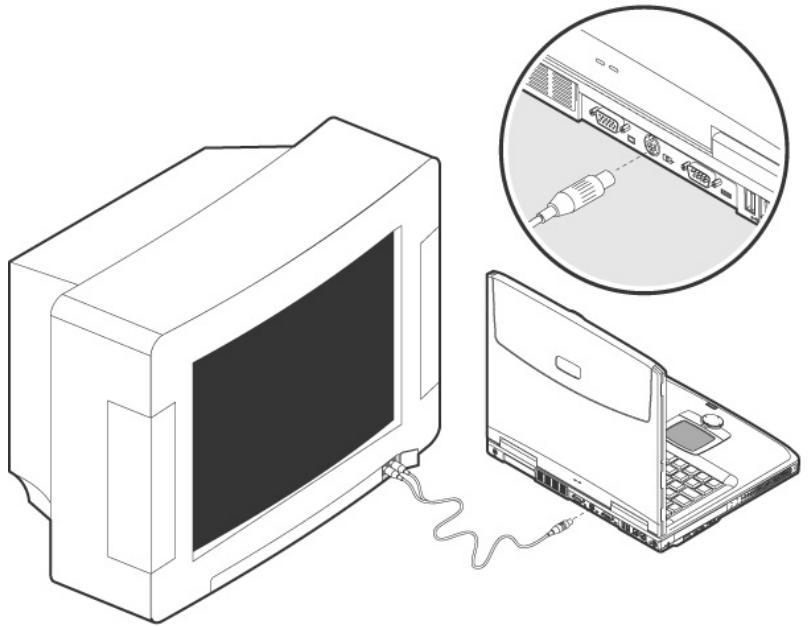

3 Port TV S-Video ( p. 34)

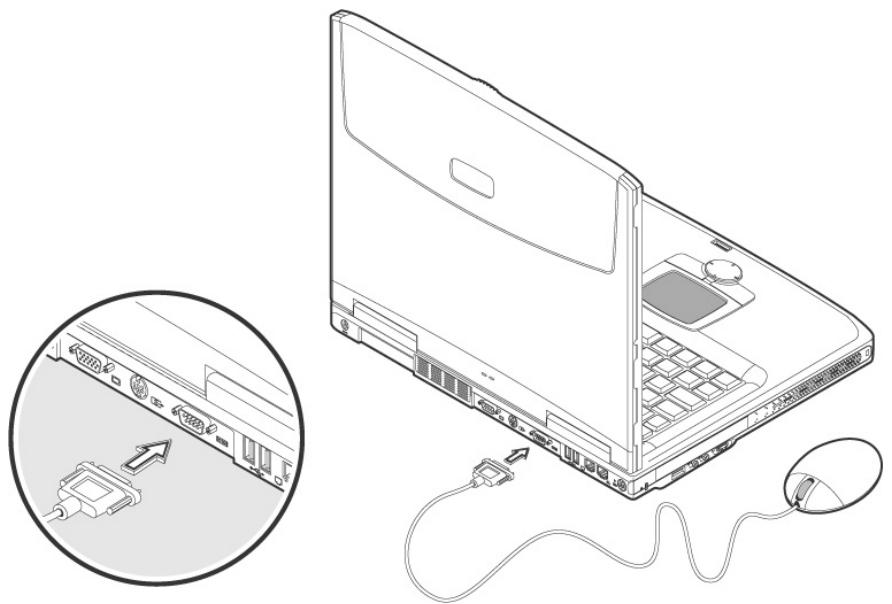

4 Port série ( p. 61)
5 Port USB ( p. 62)
6 Port modem (RJ-11) ( p. 52)

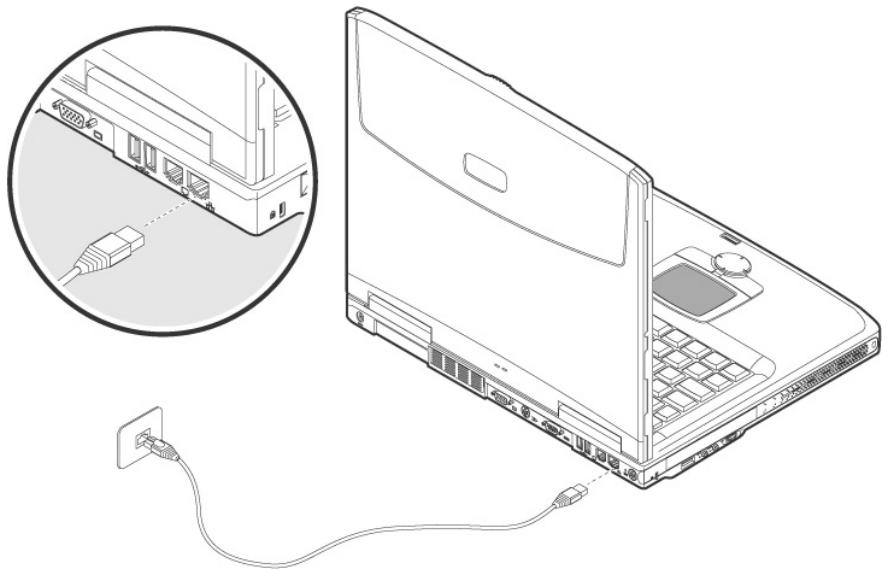

7 Port reseau (RJ-45) ( p. 54)
8 Port PS/2 ( p.63)

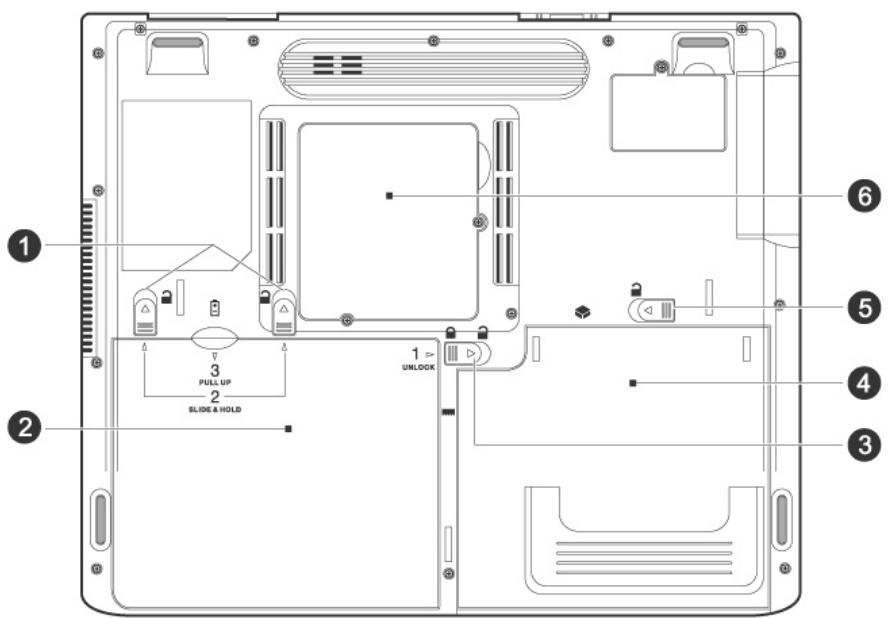

VUE DE DESSOUS

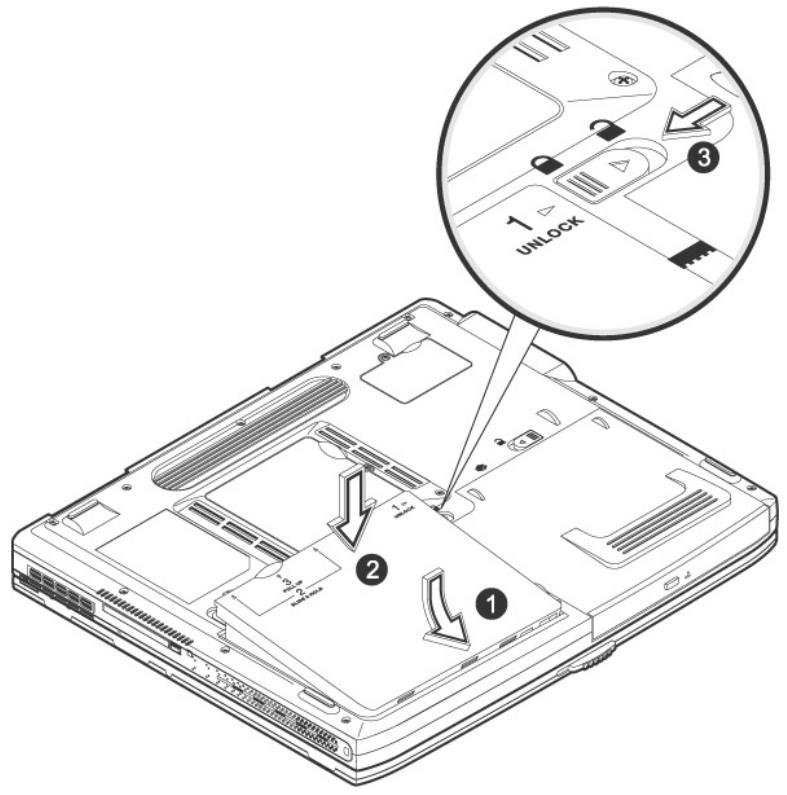

1 Decrochage de la batterie
2 Logement de la batterie
3 Verrouillage de la batterie
4 Logement du lecteur optique
5 Decrochage du lecteur optique
6 Logement de la mémoire

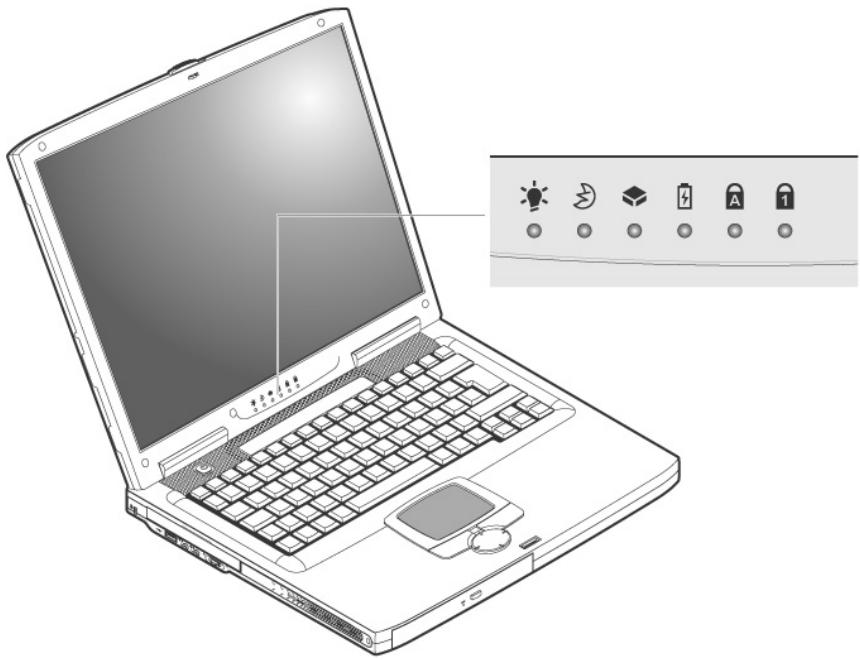

FONCTIONNEMENT DE L'AFFICHAGE

Le système indique par l'intermédiaire de voyants l'état de l'alimentation et du système d'exploitation (cf. page 12). Les messages qui s'affichent concernant le système d'exploitation donnent des informations sur l'activité de l'ordinateur :

1	VOYANT MARCHE/ARRET S'allume lorsque l'ordinateur est en marche (sur batterie ou secteur).
2	VOYANT DE VEILLE S'allume en mode veille.
3	VOYANT D'ACCES Lorsque cette DEL est allumée ou clignote, c'est que l'ordinateur accès au disque dur.
4	VOYANT DE BATTERIE S'allume lorsque la batterie est en cours de charge-ment. Une fois la batterie complètement chargée, cevoyant s'éteint.
5	CAPITAL LOCK - MAJUSCULES Cette DEL s'allume lorsque les majuscules [Caps Lock] sont activées à l'aide de la touche de verrouillage des majuscules. Les lettres du clavier sont alors automatiquement écrites en majuscules.
6	NUM LOCK - VERROUILLAGE NUMERIQUE S'allume lorsque les touches numériques [Num Lock] sontactivées.

Chapitre 3

Utilisation

Sujet

Page

Démarrage: 21

L'ergonomie du poste de travail 23

Bouton marche/arrêt 25

Fonctionnement réseau 26

Fonctionnement batterie 27

Gestion de l'alimentation 30

Ouverture et fermetre de I'ecran 32

Résolution de l'écran 33

Connexion d'un moniteur externe 34

Connexion d'un téléviseur 36

Leclavier 37

La souris (Touchpad) 38

Pour manipuler correctement votre ordinateur et pour le garder longtemps en bon état, il faut que vous ayez luAAParavant le chapitre « Sécurité de fonctionnement » situé au début de ce manuel.

L'ordinaire est déjà complètement pré installé, vous n'aurez donc pas à régler les pilotes, vous pourrez démarrer immédiatement.

DEMARRAGE :

Étape 1

• Mettez la batterie en place avant la mise en marche de l'ordinateur en la faisant glisser dans son compartiment. (⇒ P. 15, 27).
  Si la batterie n'est pas assez chargée, branchez l'adaptateur secteur.
• Ouvrez l'écran en poussant la sécurité vers la droite avec le pouce, puis en amendant l'écran à la position souhaitée entre le pouce et l'index. (P. 32).
• Allumez l'ordinateur à l'aide de l'interrupteur marché/arrêt. (⇒ P. 25). L'ordinateur démarre et passer maintainant par différentes phases.
  Aucune disquette de démarrage (par ex. la dis-quette de récupération) ne doit se couver dans le lecteur optique, car le système d'exploitation ne serait pas alors chargé à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé.

Étape 2

Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autre aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Explication :

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel.

Pour voir l'ensemble du texte, vous devez déplacer la barre de défilament à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'options «J'accapte le contrat de licence».

Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».

Étape 3

Une fois la session ouverte, l'écran de Windows® s'affiche.

L'ERGONOMIE DU POSTE DE TRAVAIL

Un aspect à ne pas négliger est le lieu d'installation de votre PC. Nous allons donc nous attacher d'abord à cet aspect :

L'EMPLACEMENT DE L'ECRAN

Tenez compte du fait que le moniteur doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre!).

L'écran ne doit jamais se trouver à proximé d'une fenêtre car c'est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'oeil à l'écran plus souvent.

L'écran doit toujours être disposé de façon à ce que le regard soit parallète à la fenêtre.

La position avec le regard dos à la fenêtre n'est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l'écran. De même, le regard directement en face de la fenêtre n'est pas bon en raison du contraste entre l'écran souvent et la clarté de la lumière du jour peut provoquer des difficultés d'adaptation et des douleurs.

L'orientation en parallèle devrait également valor pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une luzière artificielle.

Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets les contrastes trop importants entre clair et nombre .... Par exemple : tourner, rabaisser ou rehauser l'écran. On peut également améliorer cette installation en installerant des stores à lamelles ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d'éclairage.

Attention : l'écran doit être positionné de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes de luminosité (malgré la vue admirable par la fenêtre !).

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir incomfortable.

Pour augmenter votre comport et réduire les risques de lésion, vous doivent adopter une position d'assise correcte.

• Dos - Lorsque vous étes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière.
• Bras - Vos bras doivent être couples et détendus, coudes pres du corps, avant-bras et mains parallètes au sol.
• Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas'être pliers vers le haut ou vers le bas ou latéralment de plus de 10 degrés.
• Jambes - Vos cuisses doivent être horizontales ou légarement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en accürir un, assurez-vous que la hauteur de votre chaise est correctement réglée.
• Tête - Notre tête doit être droite ou légarement inclinée vers l'avant. Evitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.
• Général - Changez féquèment de position et faites souvent des pauses pour éviter la fatigue.

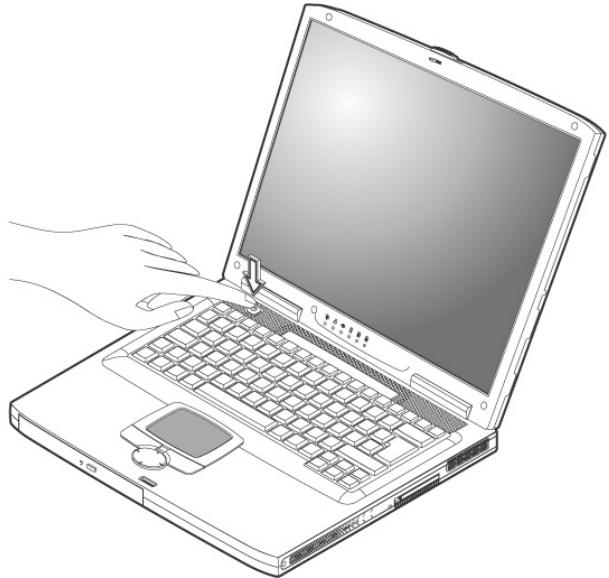

BOUTON MARCHE/ARRET

Vous pouvez allumer ou eteindre l'ordinateur en appuyant sur le bouton marche/arrêt (page 12).

Un affichage vous informe sur l'etat du système. L'ordinateur s'estint independamment du système d'exploitation lorsque le bouton reste appuyé pendant plus de 4 secondes.

ATTENTION! N'éteignez pas votre ordinateur si le disque dur fonctionne et si levoyant d'accès est allumé. Sinon vous risquez de perdre des données. Afin de protégger le disque dur, il vous faut attendre au moins 5 secondes après avoir étéint l'ordinateur pour le rallumer.

FONCTIONNEMENT RESEAU

Votre ordinateur est livre avec un adaptateur secteur universal pour courant alternatively qui s'adapte automatiquement à la source de courant du lieu concerné. Il peut prendre en charge les voltages suivants: AC 100-240V~/ 50-60 Hz. Veuillez respecter les consignes de sécurité des pages 1 et suivantes concernant l'alimentation.

L'adaptateur est branché à une prise de courant alternatively à l'aide d'un cable secteur. Le cable d'alimentation à courant continu est branché de la partie arrêtée de l'ordinateur (cf. page 14).

L'adaptateur fournit du courant électrique à l'ordinateur et recharge en même temps la batterie. Les voyants d'alimentation, situés sur l'ordinateur (cf. page 16), renseignent sur l'état de fonctionnement. Notre batterie se recharge aussi lorsque vous travailliez avec l'ordinateur en laissant l'adaptateur branché.

L'adaptateur secteur consomme de l'électricité même lorsqu'
l'ordinateur n'y est pas branché. Débranchez donc l'adaptateur si
l'ordinateur n'est pas branché.

3 ATTENTION! N'utilisez que le bloc et le cordon d'alimentation fournis.

BATTERIE

Les batteries emmagasinent de l'énergie électrique dans leurs cellules et la redistribuient lorsqu'on en a besoin. Afin d'augmenter la durée de vie et la capacité de votre batterie et de garantir son bon fonctionnement, vousdez虑 absolu-ment tener compte des consignes de sécurité données page 7 et suivantes.

MISE EN PLACE DE LA BATTERIE

Insérez la batterie ses connecteurs sur ceux du compartmente batterie.

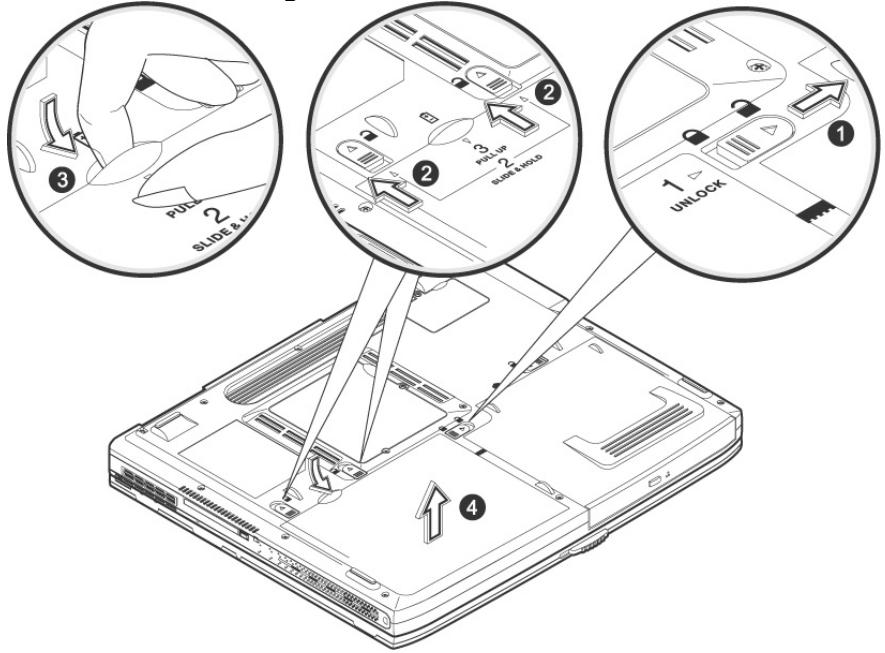

RETRAIT DE LA BATTERIE

Pour enlever la batterie, defaites la sécurité ( p.15,) avant de la tirer de son logement.

ATTENTION! N'enlevez pas la batterie si le vouant de batterie est allumé, vous pourriez perdre des données.
REMARQUE: le chargement est interrompu si la température ou la tension de la batterie sont trop élevées.

CHARGEMENT DE LA BATTERIE

La batterie est chargée sur le bloc d'alimentation. Si le bloc d'alimentation est branché, la batterie se recharge automatiquement, indépendamment du fait que l'ordinateur soit allumé ou étèint. Un chargement complét nécessite quelques heures si l'ordinateur est étèint. S'il est allumé, le charge-ment dure nettement plus longtemps.

AUTONOMIE DE LA BATTERIE

Une batterie aux ions de lithium complètement chargée fournit de l'énergie pendant environ 2 heures d'utilisation. La durée d'utilisation dépend cependant de la configuration des fonctions d'économie d'énergie, de votre manière de travailler, du processeur de votre ordinateur, de la capacité de mémoire vivie et du type d'écran. Sous Windows, des alarmes sonnentès que la charge de la batterie tombe en dessous de la valeur minimale définie. Les performances du processeur sont alors diminuées pour economiser le courant.

REMARQUE : les alarmes de batterie et le mode «Low-Battery» (batterie faible) cessent lorsque le bloc d'alimentation est branché.

CONTROLE DE LA CAPACITE DE LA BATTERIE

Pour contrôle le niveau de charge de la batterie, déplacez le curseur de la souris sur le symbole d'énergie qui apparait dans la barre des tâches.

Lorsque l'ordinaire fonctionne sur batterie, ce symbole montre une batterie et, lorsqu'il fonctionne sur secteur, c'est une prise qui s'affiche. Si la batterie est en cours de chargement, la prise est barrée d'un éclair.

Voussouspoucezobtenirdesinformationsupplémentairesendouble-cliquant surle symbole.

REMARQUE: si vous ignorez l'alarme de batterie faible, votre ordinateur passée en mode de veille prolongée.
ATTENTION! Si la batterie est vide, vos données ne seront pas conservées longtemps en mémoire vivie.
3 ATTENTION! N'enlevez jamais la batterie lorsqu' l'ordinateur est allumé ou lorsqu'il n'est pas encore passé en mode de veille prolongée, car vous pourriez perdre des données.

GESTION DE L'ALIMENTATION

Votre ordinateur offre des fonctions d'économie d'énergie automatique et configurables, que vous pouvez utiliser pour optimiser la durée d'utilisation de la batterie et réduire les coûts de fonctionnement en général Les modes d'économie d'énergie sont appelés mode de veille et mode de veille prolongée.

APM ET ACPI

L'Advanced Power Management (APM) a été développé par Intel et Microsoft et contrôle uniquement les principales fonctions d'alimentation du système.

L'Advanced Configuration and Power Management Interface (ACPI) a été développé par Intel, Microsoft et Toshiba, pour contrôle les fonctions d'économie d'énergie et les fonctions Plug & Play des systèmes.

La nouvelle norme ACPI est supérieure à l'APM. On peut ainsi attribuer des fonctions différentes à la fermeture et à l'ouverture de l'écran pour la gestion de l'alimentation.

METTRE EN VEILLE

Avec cette configuration, le contenu de la mémoire vivé de votre ordinateur est conservé, tandis que presque tous les autres composants de votre ordinateur sont complètement éteints ou que la consommation de courant est réduite à un minimum.

En mode de veille, l'ordinateur reste actif avec une consommation de courant minimale. Le voyant de veille (⇒ p. 16, 8) s'allume. Une brève pression sur l'interrupteur marche/arrêt remet l'appareil en route.

LA VEILLE PROLONGEE

La veille prolongée est une alternative astucieuse à la mise hors tension totale de l'ordinateur. Dans cet état, toutes les données de la mémoire vivie (systèmes et graphiques) sont copiées dans un fichier sur le disque dur.

Dès que toutes les données ont été sauvegardées,

l'ordinateur est eteint. Au demarrage suivant de l'ordinateur, ces données sont reecrites par le BIOS dans la memoire vivoe. En quelques instants, l'ordinateur se trouve exactement dans I'etat dans lequel vous l'aviez laissé à la derniere utilisation.

Si vous fermez l'ordinaire alors que vous étés en train de travailler sur un document (et sous réserve que la configuration ACPI ait été définie correctement), l'ordinaire fait automatiquement le reste pour vous. Au redémarrage, vous vous trouvez exactement à la ligne à laquelle vous travailliez au moment de l'interruption.

Contrairement à un monieur traditionnel, l'écran à cristaux liquides ne présente ni rayonnements ni scintillements.

OUVERTURE ET FERMETURE DE L'ECRAN

Un loquet garde l'écran fermé lorsque l'ordinateur n'est pas utilisé.

Pour l'ouvrir, poussez le loquet (1) avec le pouce vers droit, soulevez (2) ensuite l'écran à l'aide du pouce et de l'index et mettez-le dans la position souhaitation.

L'écran ne doit pas être ouvert à 180^ .

N'essayez pas de l'ouvrir de force.

Les combinaisons de touches suivantes vous permettent de contrôler des fonctions d'écran.

RESOLUTION DE L'ECRAN

L'écran incorpore représenté, selon sa taille, une résolution de 1024 x 768 pixels. Si vous passez, dans le programme auxiliaire de Windows « Propriétés de l'affichage », à une configuration différente, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran. Un grossissement provoque des déformations à l'affichage, en particulier pour l'écriture. Vous pouvez cependant travailler avec une résolution plus élevé si vous branchez un moniteur externe à plus haute résolution.

Vous doivent réduire l'intensité de couleur pour augmenter la résolution de l'écran, car la mémoire video n'accepte qu'une certaine capacité. Avec le programme auxiliaire de Windows «Propriétés de l'affichage», ajustez la presentation aux modes utilisés.

CONNEXION D'UN MONITEUR EXTERNE

L'ordinateur dispose d'un port de moniteur externe.

1. Posez l'ordinateur correctement.
2. Branchez le cable du moniteur externe au port VGA de l'ordinateur (⇒ p. 14).
3. Branchez le moniteur externe sur le secteur et mettez-le sous tension.
4. Mettezcki nantontvretre ordinateur en marche.

Lors du branchement d'un moniteur externe, deux possibilités de configuration vous sont données :

1. Mode clone (même affichage sur les deux écrans)

Appuyez sur les touches FN + F3 pour activer le moniteur externe. L'écran de l'ordinateur s'éteint. Pour régler l'affichage, suivez les indications du fabricant du moniteur.

Si vous appuyez à nouveau sur les touches FN + F3 l'affichage sera activé sur les deux apparils.

Appuyez de nouveau sur les touches FN + F3 pour désactiver le moniteur externe et allumer l'écran de l'ordinateur.

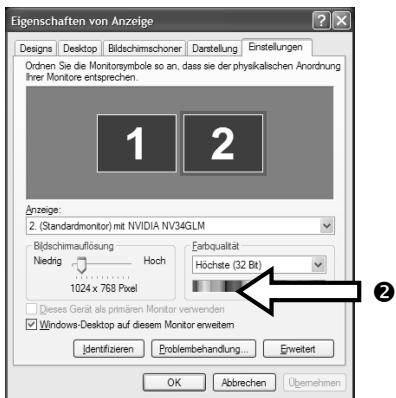

2. Bureau étendu

(Dans ce mode, le deuxième moniteur [external] affiche un bureau plus grand. Les fenêtres du premier écran peuvent être décalées sur le deuxième.)

Cette option n'est pas prise en charge par la combi-naison de touches FN + F3.

Cliquez n'importe où sur votre bureau à l'aide du bouton droit de la souris et choisissez Propriétés pour ouvrir le programme Propriétés de l'affichage.

• Dans l'onglet Paramètres, cliquez avec le bouton gauche de la souris sur le deuxième écran ①.
• Choisissez l'option Étendre mon bureau Windows sur ce monitateur ②, puis cliquez sur OK.
• Pour désactiver cette fonction, décochez la case « Étendre mon bureau Windows sur ce monisteur »

Vous pouvez aussi régler dans cet onglet la résolution d'écran et la qualité de couleurs du moniteur en cours d'utilisation.

BRANCHEMENT D'UN TELEVISEUR

L'ordinateur dispose d'un port pouvant accueillir un téléviseur. Pour brancher un téléviseur à votre ordinateur, procédez comme suit :

1. Posez l'ordinateur correctement.
2. Branchez le cable du téléviseur au port S-video de l'ordinateur (⇒ p. 14).
3. Branchez le téléviseur sur le secteur et mettez-le sous tension.

Allumez votre ordinateur et placez-le àonne hauteur.

Si l'option Etendre mon bureau Windows sur ce moniteur du programme Propriétés de l'affichage est activé, elle doit d'abord être dé-sacivée pour permettre le transfert de l'image sur le téléviseur.

LE CLAVIER

Grçé à la double fonction de certaines touches, vous dispose des mêmes fonctions que sur un clavier Windows normal. Certaines fonctions sont obtenues à l'aide des touches FN propres à l'ordinateur.

COMBINAISONS DE TOUCHES SPECIFIQUES A L'ORDINATEUR

Combinaison	Fonction	Description
Fn + F1	?	Une liste des combinaisons de touches est représentée.
Fn + F2		Fonction de gestion de l'alimentation. Cette combinaison de touches est réglée par défaut sur Mettre en veille. Pour adapter cette touche à vos besoins, utilise la Gestion de l'alimentation, acces-sible à partir du programme Propriétés de l'affichage.
Fn + F3		Permet de désirir le type d'affichage entre affichage à cristaux liquides, écran à tube cathodique et affichage simultané.
Fn + F4		Éteint la lumière d'arrière-plan afin d'économiser de l'énergie. La luzère se rallumera à la première pression sur n'importe qu'elle touche.
Fn + F5		Active ou désactive les haut-parleurs.
Fn + F11	Num ↓	Active le verrouillage numérique (⇒ p. 17).
Fn + F12	Déf ↓	Touches <Scroll Lock>. Elle est utilisée dans la plupart des applications pour faire défilier l'écran sans avoir à déplacer le curseur.
Fn + ←		Diminue la luminosité de l'écran.
Fn + →		Augmente la luminosité de l'écran.

LA SOURIS (TOUCHPAD)

La souris « Touchpad » se trouve devant le clavier (voir page 12). Le pointeur de la souris suit la direction que vous lui indiquez par le mouvement de votre doigt ou de votre pouce sur le Touchpad.

N'utilisez pas de crayon à bille ni aucun autre objet, car cela pourrait endommager votre Touchpad.

Sous le Touchpad se trouvent les boutons droit et gauche de la souris, qui s'utilisent comme sur une souris normale. Cependant, vous pouvez aussi effectuer un click ou un double-click directement sur le Touchpad, en touchant brièvement une ou deux fois la surface du Touchpad. Dans le Panneau de configuration de Windows®, vous trouvez sous l'icone « Souris » bon nombre de configurations utiles qui vous faciliteront son utilisation quotidienne. Bien que l'utilisation de ce type de souris démande un temps d'adaptation, vous constaterez vite qu'il est aussi simple de se servir d'une souris « Touchpad » que d'une souris normale.

Components principaux

Sujet

Page

Disque dur 41

Le lecteur optique 43

Au sujet dugraveur 50

La carte son 51

Modem 52

Fonctionnement du réseau 54

Le connecteur de cartes PCMCIA 59

Ports 61

Logiciels 64

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données. Avec votre ordinaire, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que en général vous puissiez travailler de façon optimale sans avoir besoin de l'instructor vous-même. Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisée. Le disque dur est désigné par les lettres C, D et E. Lorsque l'ordinateur accède au disque dur, levoyant correspondant s'allume.

N'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituèlement, votre disque dur est partagé en plusieurs partitions (si configuration est différente, veuillez vous reporter à au chapitre « administration du porteur de données dans l'aide Windows®).

Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs mis en place.

La deuxième partie (Backup) sert de sauvégarde des données et contient en plus des drivers (D:\Driver), des programmes d'utilisation (D:\Tools) pour votre ordinateur.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre ordinateur portable.

REPERTOIRE IMPORTANT

Vous trouverez à suivre les répertoires les plus importants et la description du contenu.

ATTENTION! N'effacez et ne modifiez pas ces listes ou leur contenu, car vous pourriez perdre des données oumettre en danger la fonctionnalité du système.
REMARQUE SUPPLEMENTaire: si vous modifie la partition de récapération dans un système de fichiers NT (NTFS), vous ne pourrez plus restaurer l'état initial ( p. 84) à partir de la disquette de support.

C:\ Dans le réseau de base du lecteur C: se trouve des données importantes pour le démarrage de Windows. Dans la configuration à la livraison, ces données sont masquées pour des raisons de sécurité.
C:\Program Files Comme le nom le laisse déjà supposer, les programmes de ce réseau installent les données apparanten à l'utilisation.
C:\Windows Le menu principal de Windows.

C'est ici que le système d'exploitation enregistre ses données.

C:\Documents and Settings Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC.
D:\ Driver Dans ce classeur, vous trouvrez les drivers nécessaires à votre PC (déjà installé).
D:\Tools Ici vous trouvez des programmes supplémentaires et d'autres documentations pour votre PC.
E:\ Recover C'est ici que se trouvent les données de sau-vegarde avec lesquelles vous pouvez reproductive la configuration d'origine.

ATTENTION! N'essayez jamais d'éteindre l'ordinateur lorsque cevoyant est allumé, vous pourriez perdre des données.

Selon la version可以选择, votre ordinateur peut être équipé d'un lecteur CD/DVD/CD-RW, d'un lecteur combo (prise en charge du DVD et des CD-RW) ou d'ungraveur deDVD.

Le tableau ci-dessous vous indique les supports auxquels correspondent les lecteurs :

Vous pouvez dire un disque au moyen du lecteur approprié pour autant que le format du disque soit supporté par le lecteur et par le système d'exploitation. En d'autres termes, vous risquez de ne pas pouvoir dire un CD conçu pour un autre système d'exploitation.

• Les supports DVD (DVD R/ RW) doivent être compatibles avec votre type de lecteur. Il existe différents formats (DVD-R, DVD+R, etc.) qui ne sont pas compatibles entre euxs. La vitesse d'écriture propre à votre lecteur doit être supportée elle aussi. Notre DVD-ReWriter est un lecteur multi-formats supporting les DVD-R et les DVD+R.

Dans la mesure où cette technologie est encore relativement récente, il se peut que vous rencontres des incompatibilités même en utilisant les médias appropriés. C'est pourquoi nous recommendons d'utiliser exclusivement des disques de marque et de vérifier leur compatibilité avec vos apparêils. En revanche, les disques CD ne posent aucune problème et peuvent normalement être graves sans aucune difficulté à l'aide de votre lecteur CD ou DVD (selon ce que vous possédez). Néanmoins, nous vous recommendons de vérifier quel Média convient le mistroux à votre apparéil.

CHARGEMENT D'UN DISQUE

REMARQUE: Ne collez pas de feuilles de protection ou d'autres autocollants sur les CD. N'utilisez pas de CD déformés ou endommages pour éviter d'abîmer votre lecteur. Attention : N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevé dans le lecteur, ils pourrait se casser, détruire vos données et endommager votre apparéil. Examinerz bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Contrairement au lecteur optique d'un PC, l'ordinateur dispose d'un système de maintainen du disque.

Il convient de vérifier en insérant le disque qu'il est bien enforcé.

ATTENTION! Si le disque n'est pas correctement placé, il peut être endommagé lors de la fermetre du tiroir du lecteur.

1. Tirez complètement le tiroir avec précaution.
2. Retirez le CD de saPOCHETTE, si possible sans toucher la face non imprimée (données).
3. Placez le disque, étiquette vers le haut, dans le tiroir et appuyez légèrement dessus afin que le disque soit bien à plat et bien fixé sur le tiroir.
4. Vérifiez que le CD peut tournier librement et repoussez doucement le tiroir dans le lecteur de CD-ROM.

La dette « F » est affectée par défaut à votre lecteur optique. Avec l'Explorateur Windows (Poste de travail), vous pouvez facilement acceder aux données de vos disques. Lancez l'Explorateur à partir du menu Démarrer ou en appuyant en même temps sur la touche Windows et la touche « E »

Lors de l'accès aux DVD video (ou aux fichiers audio et video de CD de données normaux), ce sont les programmes multimédias préinstallés qui sont automatiquement utilisés.

Si vous voulezPTRer le CD, appuyez sur le bouton d'éjection.

ATTENTION! Lorsque l'ordinateur accede au lecteur de CD-ROM, levoyant d'accès est allumé. N'essayez pas alors dePTRer le CD du lecteur.

RETRAIT MANUEL D'UN DISQUE BLOQUE

Si le tiroir ne s'ouvre plus automatiquement, il peut etre ouvert manuellement, si toutefois votre apparéil possède une ouverture de secours (voir page 13, 4).

Redémarrez l'ordinateur. Si le tiroir est toujours bloqué, procédez comme suit :

1. Quittez Windows et éteignez l'ordinateur.
2. Introduisez un objet fin et long (par exemple un trombone redresse) dans l'ouverture de secours (4) jusqu'à ce que vous rencontres une résistance. Une légère pression provoque l'ouverture du tiroir.
3. Retirez le CD et redémarrez le PC.

LECTURE DES DISQUES

Pour acceder au disque, ouvre le dossier du lecteur correspondant dans le Poste de travail.

Les disques audio et video (ou les fichiers audio et video de CD de données normaux) seront lus par les programmes multimédias préinstallés sur votre ordinateur.

Les lecteurs de CD et de DVD peuvent tous deux dire des CD audio, mais vous ne pouze écouter des DVD audio qu'avec le lecteur DVD.

S'il s'agit d'un DVD audio et en fonction des logiciels installés, vous devrez parfois ouvrir en plus un programme de lecture de DVD. Vous trouvez des informations supplémentaires sur les DVD à la page 48.

QU'EST-CE QUE LE DVD ?

Le Compact Disc (CD) a été introduit en 1982. Le CD est aujourd'hui un moyen de stockage de données incontournable, pour le multimédia, lesiaux ordinateurs, et aussi en partie pour la video.

Un CD peut stocker jusqu'à 700 Mo de données, ce qui est trop peu pour mémoriser un film entier de bonne qualité.

Le DVD (Digital Versatile Disc) a le même format qu'un CD, mais peut enregistrer davantage de données, parce qu'elles sont stockées de façon plus dense et parfois sur les deux faces.

Chaque face peut ainsi contenir deux couches d'informations (dual layer). Grâce à la densité de données plus élevé, la vitesse de transfert est également beaucoup plus élevé que celle du CD, de telle sorte qu'un lecteur DVD 6 x transmet beaucoup plus de données qu'un lecteur de CD-ROM 6 x.

Le lecteur DVD est capable de dire aussi bien les DVD-ROM que les CD-ROM, et vous permet ainsi d'avoir accès à vos ancients supports de données.

LE DVD-VIDEO

Propriétés particulières du DVD-Video :

• jusqu'à 8 heures de film sur un DVD
• jusqu'à 8 pistes audio et 32 plages
  -onne pleite d'imagne que le VHS ou le SVHS
• navigation rapide, arrêt sur image, etc.
  choix de plusieurs perspectives de camera
• Commandes de protection de la jeunesse - L'option «Contrôle parental» permet de rendre certaines scènes ou des films entiers accessibles uniquement à une tranche d'âge définie. Les lecteurs DVD peuvent par exemple être configurés de telle sorte que les scènes accessibles uniquement aux plus de 18 ans ne soient pas montrées.

LES DIFFERENTS FORMATS DU DVD

Format	Face A	Face B	Capacité maxi
DVD-5	SL	-	4,7 Go
DVD-9	DL	-	8,5 Go
DVD-10	SL	SL	9,4 Go
DVD-14	DL	SL	13,2 Go
DVD-18	DL	DL	17,0 Go
SL=Single Layer, DL=Dual Layer

INFORMATIONS SUR LE CODE REGIONAL DU DVD

La lecture de films DVD inclut le décodage Video MPEG2, des données audio numériques AC3 et du déchiffrage des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des cessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière.

Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est comme r'ocialisé).

Les versions des films DVD peuvent Certes etre publiées dans diffé ntes régions, mais les règes CSS exigent que chaque système de déchi frage CSS puisse etre employé pour une seule région à la fois.

Les films en version DVD sont distribués dans plusieurs régions, mais les règles CSS stipulent que chaque sys stème de déchiffrage du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, laforthème configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous doivent faire appel au fabricant. Les frais d'e nvoi et de configuration sont à la charge de l'utilisateur.

AU SUJET DU GRAVEUR

Cette section ne s'applique qu'aux appareils équipés d'un graveur de CD, d'un combo ou d'un graveur de DVD.

Tout d'abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, copie possible) ou CD-Rewritable (CDRW, écrasement possible).

CD ET DVD BRUTS

Les CD et DVD bruts sont pressés par un maître de verre et ensuite scellés. Dans le cas des CD bruts, les "zéros" et les "chiffres un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Evitez pour cette raison

• un rayonnement du soleil (UVA/UVB)
  des éraflures et des endommagements
• des températures extrêmes

Votre lecteur optique peut écrire sur les supports vierges suivants :

DVD+R et DVD-RW (jusqu'à 4,7 Go)
DVD+RW et DVD-RW (jusqu'à 4,7 Go)
CD-R 700 Mo (80 minutes)
CD-R 650 Mo (75 minutes)
CD-RW

Votre ordinateur possède une carte son stéreo intégrée de 16 bits avec effet 3D (« Surround »). La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0. Cela garantit un fonctionnement optimal pour tous les programmes et les yeux courants. Si vous souhaitez modifier le volume global, cliquez sur le symbole représentant un haut-parleur dans votre barre des tâches. En double-cliquant, vous ouvrez la Commande de volume.

FR

14:02

PERIPHERIQUES AUDIO

Entrée Audio (⇒ page 14)	Pour l'enregistrement de données à partir de sources audio externes.
Sortie Audio (⇒ page 14)	Pour la restitution du son sur des appareils stéréo externes, tels que haut-parleurs ou casques. Le Notebook détecte automatiquement si la connexion établie est analogique (fiche stéréo 3,5mm) ou digitale (optique). (Les haut-parleurs internes sont coupés lorsqu'un apparueil de ce type est branché.)

Votre ordinateur est équipé de haut-parleurs, si bien que vous pouvez toujours restituer du son sans apparèils supplémentaires. Cependant, la connexion à une installation hi-fi améliore considérablement la qualité du son.

Le modem / réseau est équipé d'une prise RJ11, à laquelle on peut brancher un fil de téléphone standard.

QU'EST-CE QU'UN MODEM?

Le terme "modem" est l'abréviation de MOdulateur/DEModulateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation).

Le modem du poste récepteur annule la transformation (démodulation). De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme lessons arrivant par la ligne téléphonique en données. Le modem incorpore peut receivevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certain providers de télécommunication, l'émission de puissance des modems est limitée, la vitesse de download maximale possible peut être restreinte. La vitesse effective peut dépendre des conditions online et d'autres facteurs. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse sont une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

ATTENTION! N'utilisez que des prises téléphoniques analogiques. Le modem intégré ne fonctionne pas avec les valeurs de tension des systèmes téléphoniques numériques.

BRANCHEMENT DU MODEM

Connectez l'extrémité avec la prise RJ11 (prise occidentale) à l'interface modem/réseau et l'autre extrémité à une prise téléphonique analogique qui soient facilement accessible.

REMARQUE: ne mettez pas l'ordinateur en mode de veille prolongée lorsque vous étés connecté à votre fournisseur d'accès à Internet, car dans ce cas la liaison au modem sera coupée.

QU'EST-CE QU'UN RESEAU ?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (Imprimante, Modem et lecteurs optiques).

Voici quelques exemple en pratique :

• Dans un bureau, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante dans le réseau et sauvégardent leurs données sur un serveur.
• Dans un foyer privé, le PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de journ à des jours en réseau ou d'échanger des données.

CONNEXION RESEAU FAST ETHERNET

Si vous ordinateur portable est relié une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau. Les explications qui suivent s'appliquent aux ordinateurs qui disposent d'une connexion réseau.

Connectez l'extrémité du cable comportant la prise RJ45 (prise occidentale) à l'interface réseau et l'autre extrémité à une prise téléphonique analogique facilement accessible.

DE QUOI A-T-ON BESOIN POUR UN RESESAU ?

Afin de permettre la communication entre PC, il faut replir plusieurs conditions :

1. Les PC doivent être munis d'une carte réseau qui supportent une technologie de réseau identique. Si votre PC est muni d'une connexion réseau, celui ci est compatible avec le Fast Ethernet Standard (10/100 Mbit), sauf contre-indication.

2. Les cartes réseau doivent être reliées entre elles. Pour cela, il faut utiliser un cable de type Shielded Twisted Pair (CAT5) qui est muni d'une fiche RJ-45.

3. Si deux pc sont reliés, il faut la variante type CrossLink de ce cable.

4. Si plusieurs pc sont reliés, il faut un dispatcher supplémentaire (Hub ou Switch) et la variante Patch du cable.

5. Les PC reliés doivent avoir un système d'exploitation compatible avec une connexion réseau. C'est le cas avec Windows®.

6. Les PC concernés doivent parler la même langue pour se comprendre. La langue du réseau est un protocole :

Le protocole réseau est établi par l'intervention du service client. Si tous les PC ont charge le même client (par ex. « Client pour Réseau-Microsoft®»), la première condition est remplie. Notre PC, à condition qu'il soit muni de ce système, est pré configuré en usine avec ce système.
- Afin que les données puissent être transportées par le réseau, un protocole de transport est nécessaire. Sur votre PC réseau, TCP/IP est pré configuré. C'est le protocole le plus courant et absolument nécessaire pour l'accès à Internet. En général, vous n'avez besoin de IPX/SPX que il est nécessaire de contacter les réseaux Novell®.

1. La configuration des protocoles doit être correcte. Dans votre PC réseau, le TCP/IP est configuré de telle manière que les réglages nécessaires sont automatiquement effectuels par le serveur DHCP. Etant donné que ce n'est disponible que dans des gros réseaux, Windows® ME et Windows® XP proposent un mécanisme qui automatise cette fonction et s'occupe de manière autonome des réglages. Vous pouvez aller chercher ces réglages dans la demande d'informations avec ipconfig/all.

2. Afin de rendre possible l'accès général aux ressources, celles ci doivent être autorisées. L'autorisation est donnée sur le PC sur lequel les ressources se trouvent (classeur ou imprimante). C'est là que peut être attribuée l'autorisation et évientuèlement le mot de passer si nécessaire. Si l'autorisation a fonctionné, elle sera indiquée par une main tendue en dessous de l'icone :

HPCL8500-PS

1. Les ressources autorisées peuvent être affichées et reliées dans l'environnement réseau.

REGLER LES PROBLEMES DUS AU RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans l'environnement du réseau?

L'environnement du réseau est en décalage horsaire. Vérifier l'autorisation en merchant le nom du PC concerné.

Pourquoi recoit-on un message d'erreur lorsqu'on clique dans l'environnement réseau?

Le nom de l'ordinateur doit être unique dans le réseau ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes reseau n'arrivent pas a communiquer entre elles. A quoi cela peut-il etre du?

Il se peut qu'une des cartes réseau en action travaillée avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbit) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmermer la vitesse compatible dans le driver réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un cable Cross-Link, sinon, utiliser un cable Patch.

Veuillez également contrôle les protocôles et les configurations.

Le transfert de données est inexact ou très lent. A quoi cela peut-il être du?

Peut être avec vous utilisé le mauvais cable (UTP / CAT3 ou inférieur) ou il est situé à côté d'un cable électrique ou d'une autre source d'électricité.

Le connecteur de cartes PC (voir page 13) peut receivevoir une carte PC de la taille d'une carte de crédit. La plupart des cartes PC sont des périphériques de communication ou des interfaces tels que les adaptateurs au RNIS (Réseau Numérique avec Intégration de Services), les interfaces de fax/modem, de réseau ou les adaptateurs SCSI.

Certaines cartes PC possèdent des puces mémoires ou des disques durs pour le stockage de données. Si vous utilisez ce type de cartes sur votre ordinateur, le système attribue une dette de lecteur à la carte pour que vous puissiez accéder aux ressources qu'elle contient. Le lecteur de cartes PC de votre ordinateur admet les cartes PCMCIA 2.1 (Type II) et les cartes CardBus (Type I). Les cartes de Type I font 3,3 mm d'épaissieur, celles de Type II 5 mm.

PORT CARDBUS 32BITS

Les cartes CardBus sont arrivées à une architecture 32bits avec un taux de transfert de données pouvant atteindre 132 Mo/s, à l'instar du bus PCI. Notre ordinateur peut également admettre des appareils de transmission de données à haut débit tels que le Fast Ethernet de 100Mbps, le périphérique Fast SCSI et les installations de visioconférence.

L'emplacement CardBus est également compatible avec les cartes PC 16 bits avec une tension de 5V, bien que la carte CardBus ne nécessite qu'une tension de 3,3V.

MISE EN PLACE DES CARTES PC

Pour utiliser une carte PC, un logiciel spécial (pilote, etc.) est nécessaire. Ce logiciel est en règle générale fourni par le fabricant de la carte. La prise en charge du connecteur de cartes est une partie intégrante de Windows et présente actuelsment un comfort d'utilisation optimum. Pensez-y si vous choisissez de changer de système d'exploitation.

INSTALLATION D'UNE CARTE PC

Utilisez seulement l'emplacement du bas.

Suivez les instructions de la carte PC, qui expliquent l'installation sous Windows®, et installez le pilote nécessaire.

Après avoir démarré Windows®, introduizez la carte avec précaution dans l'emplacement prévu à cet effet.

Lorsque la carte est arrivée au bout, deux brefs signaux sonores retentissent, dans la mesure où elle est correctement reconnue et si la configuration est bonne.

On n'entend qu'un signal si l'ordinateur a rencontre un problème lors de la reconnaissance de la carte. Suivez dans tous les cas les instructions fournies par le fabricant de votre nouvelle carte PC.

RETRAIT D'UNE CARTE PC

Retirez la carte PC de la manière suivante :

1. Appuyez sur le bouton d'éjection situé à droite de l'emplacement.

ATTENTION! Pendant le transport, la touche d'éjection doit être bloquée pour éviter qu'elle ne se brise.

L'ordinaire dispose d'un grand nombre de ports d'entrée et de sortie pour le branchement de péripériques tels que imprimantes, scanners, claviers, etc. Dans cette section, les ports sontprésentés un par un. La position de chaque port est indiquée à la page 21.

LE PORT SÉRIE

Le port série à 9 broches sert à la connexion de péripériques série tels que modems ou souris. Ce port est désigné par COM1 et géré le protocole de transmission et réception asynchrone 16550.

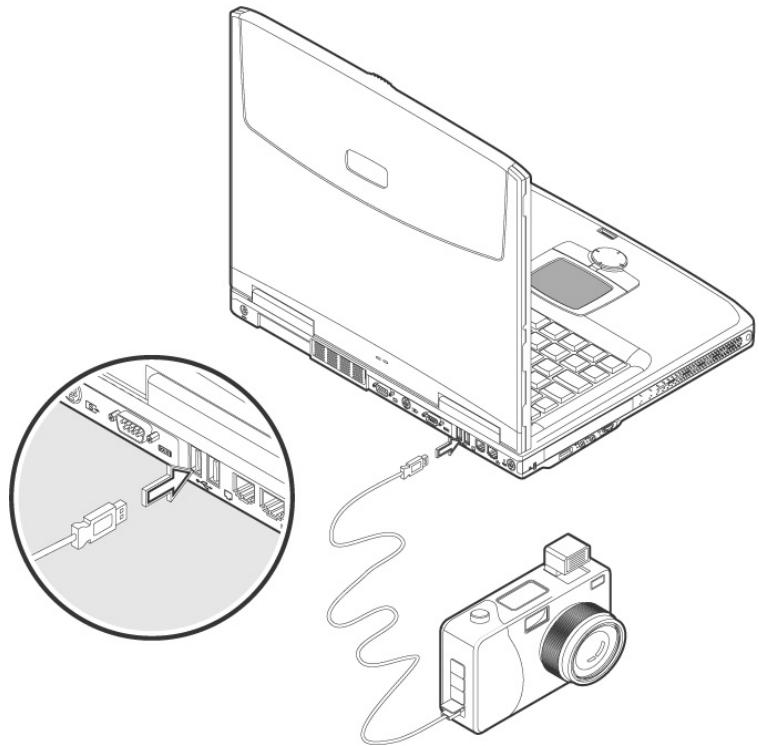

LE PORT SERIES UNIVERSEL (USB)

Le port série universal (USB) est la toute nouvelle norme pour la connexion de péripériques d'entrée (scanners et autres). On peut connecter au port USB jusqu'à 127 péripériques sur un seul cable. À l'avir, la connexion d'un grand nombre de péripériques à l'ordinateur sera de cette manière considérablement simplifiée. Notre ordinateur dispose de 3 prise USB 2.0. On ne peut pas exiger plus de 500mA d'un apparéil connecté directement au bus USB. Si les apparéils ont besoin d'une puissance plus élevé, l'installation d'un distributeur / amplificateur est nécessaire.

Le taux de transfert de données est compris entre 1,5 Mbit et 12 Mbit, selon l'appareil connecté. L'USB 2.0 peut atteindre 480 Mbits.

LE PORT PS/2

Le port PS/2 permet de connecter des périphériques PS/2, tels que des claviers et des périphériques de pointage. Le portable doit être étant lorsque vous connectez ou déconnectez une sourris ou un clavier.

IEEE 1394 (CABLE ELECTRIQUE)

(Optionnel) La connexion IEEE 1394 également connue sous le nom de iLink® ou FireWire est un bus série standard pour le transfert rapide de données digitales TV/Video, PC et audio.

POSSIBILITE D'UTILISATION DU IEEE1394

• Connexion d'appareils digitaux de l'industrie des loisirs tels que : haut-parleurs set top, caméscope et magnétoscope digitaux, Digital Video Disc (DVD), télévisueur etc.
• Utilisations multimédia et video.
• Appareils d'enregistrement comme par ex. imprimante, scanner etc.

SPECIFICATIONS TECHNIQUES

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbit/s, ce qui représenté un transfert de données de jusqu'à 50 MB par seconde.
• Les apparêls peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le cable standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à la circulation de la tension (8 à 40V, 1,5 A max.) et peuvent être utilisés pour l'approvisionnement en tension. Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par cable de sorte que des prises à 4 pôles sont utilisées.

Cette section traite du Logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

DECOUVREZ WINDOWS

Le système d'exploitation WindowsXP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

WINDOWS ^X P EDITION FAMILIAL - PREMIERS PAS

Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.

Nous conseillons cette lecture aux débutants ou aux posses-seurs d'autres versions Windows.

AIDE ET SUPPORT WINDOWS

Vous trouvrez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseilé pour les débutants tout comme pour les professionnels. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

1. Choisissez maintainant

TRAINING INTERACTIF MICROSOFT

Nous vous conseillons le programme « WindowsXP interactif pas à pas » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de WindowsXP.

Le but de ce programme est de faciliter aux débutants aussi bien qu'aux utilisateurs experimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows^XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des effets multimédia avec des séquences video et vocaux représentent le contenu de chaque Domaine thématique clairement et effectivement. Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contents fournis dans la pratique par simulation.

WindowsXP interactif pas à pas propose ...

L'utilisation de WindowsXP
- Les nouvelles fonctions de Windows^XP
- Le mode d'inscription et d'annulation et l'administration de l'utilisateur pour construire une structure sécurisée.
La configuration de l'accès à Internet
L'utilisation du programme Email
... et encore plus

Utilisez le programme afin de comprendre mistrs.
de l'utiliser le mistrs possible. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliquez sur

1. Sélectionnez

Tous les programmes

1. Le programme se trouve dans le dossier « Accessoires », sous dossier « Formation Microsoft Interactive »

INSTALLATION DE LOGICIELS

REMARQUE: Si votre système d'exploitation estprogrammé de celle manière que l'in installation delogiciels et de drivers n'est acceptée que lorsqueceux-ci sont signés (autorisés par Microsoft), ledialogue correspondant apparaitra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir acceder aux données d'origine lors de problèmes évientuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indicateurs plus précises sur la sauvegarde de données dans le paragraph entraitant.

COMMENT INSTALLER VOS LOGICIELS :

Suivez les indications livrées par le fournisseur avec le logiciel. Nous décrivons une installation « typique » comme suit. Lorsque vous insérez le CD le menu d'installation démarre automatiquement.

Si vous n'êtes pas sur de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Programme, Accessoires.

REMARQUE: Si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l'aide de WindowsXP pour y remodelier.

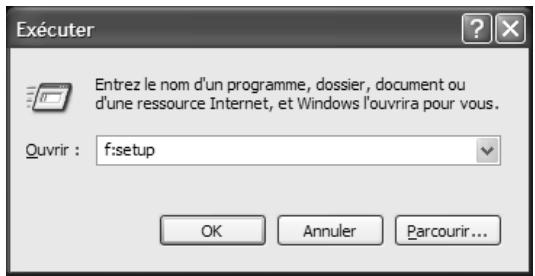

Exemple d'une installation manuelle sans Autorun :

1. Cliquez sur

effacer

I'inscription

1. Saisissez les initiales du lecteur de CDR dans la fenêtre « ouvrir », suivi d'un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suívez les instructions du programme.

DESINSTALLATION DES LOGICIELS

Pour-retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes :

1. Cliquez sur

1. Cliquez sur

1. Puis besoinse le programme suivant :

Ajouter ou supprimer des programmes

Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l'écran. Si le système devient instable par l'installation ou la désinstallation de logiciels ou de drivers, vous pouze récapérer la stabilité du système selon différentes méthodes. Vous n'avez ensuite pas besoin de désinstaller le driver.

ACTIVATION DE WINDOWS

Microsoft a inséré l'activation du produit pour se protégérer contre la piraterie de logiciels.- Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni la version WindowsXP livrée avec votre PC étant donné qu'ils sont actifs pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer WindowsXP autant de fois que vous le souhaitez si cela avait été nécessaire. Vous trouverez des informations détaillées dans le système d'aide.

http://www.microsoft.com/FRANCE/windows/Info/info.asp?mar=/ FRANCE Windows/Info/mpa.html

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivre les étapes suivantes.

1. Veuillez selectionner Activation par téléphone et cliques sur Suivant jusqu'à atteindre l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparait. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparaissant à l'écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur. Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation. L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous étes familiarisé avec ce type de manipulations.

EXECUTION DU BIOS SETUP

Vous ne pouvez exécuter le programme de configuration que tout de suite après le démarrage du système. Si l'ordinateur est déjà sous tension, mettez-le hors tension et redémarrez-le. Appuyez sur la touche de fonction F2 pour démarrer le BIOS-SETUP.

UTILISATION DU BIOS-SETUP

Le menu du programme auxiliaire de configuration comprend plusieurs options principales :

Chaque option du menu active une fonction ou appelle une page-écran propre avec de nouvelles options de configuration.

Selectionnez à l'aide des touches fléchées l'option souhaitation sur la page de démarriage. Si vous vous déplacez sur une option du menu, elle est automatiquement mise en valeur. Choisissez à l'aide de la touche Entrée l'option souhaitation. Dans la partie droite de l'écran (sous « Item Specific Help »), vous pouvez dire la description en anglais de l'option可以选择.

Sur les pages-écrans comptant d'autres options, vous pouvez de la même manière faire votrechoix à l'aide des touches fléchées.À cotoé de chaque case apparait une ou plusieurs Valeurs. Si vous vous déplacez sur une case, la première (ou l'unique) valeur est sou lignée. On peut modifier une valeur sou lignée en appuyant sur la barre d'espacement. Certaines cases exigent que I'on entre une valeur à la place du choix de valeurs proposé.

D'autres cases sont remplies automatiquement par le système et ne peuvent pas etre modifiées. Pour revenir au niveau precedent, appuyez sur la touche Échap.

Si vous n'etes pas sur que votre configuration soit correcte, chargez les valeurs par défaut (« Setup-Defaults »).

Travail personnel

Sujet

Page

Trucs et astuces 73

Questions fréquentes 80

Sauvegarde de données et de système 80

Réinstallation du système 84

Première aide sur les dysfonctionnements 87

Entretien 90

OPTIONS DE PRESENTATION

Modifier la définition de l'écran

Les symboles (icones) et fenêtres sont trop grands ou trop petits. Voici comment professionnel:

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichtent.
3. Vous pouvez désirer le réglage souhaïté sur le registre « Réglages » sous « Définition »

Nous vous conseillons les valeurs suivantes:

	Grosse représentation	Petite représentation
Ecran 15"	640 x 480 Pixel	800 x 600 Pixel
Ecran 17"	800 x 600 Pixel	1024 x 768 Pixel
Ecran 19"	1152 x 864 Pixel	1280 x 1024 Pixel

Programmer un économiqueur d'écran

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichtent.
3. Dans le registre « Écran de veille», vous pouze procéder à vos programmations. La plupart des écrons de veille peuvent être adaptés à vos souhaits. Vous pouze également programmer un mot de passer qui vous sera demandé lorsque l'écran de veille doit être désactivé.

Modifier la taille et la position des barres d'outils

Vous pouvez modifier la position et la taille de la barre d'outils:

1. Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu'au bord gauche, croit ou supérieur et l'âchez la touche de la souris.
2. Vous pouvez modifier la taille de la barre d'outils comme celle de la fenêtre: faites glisser l'a flèche de la souris sur le bord jusqu'à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d'outils à votre goût. Cela est rundout utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n'a plus beaucoup de place.

Le menu démarrer sous WindowsXP

Le menu demarrer sous Windows^xp a été modifié et élargi par rapport à l'ancienne version.

Si vous souhaitez quand-même travailler avec le menu démarrer que vous connaissez de l'ancienne version, vous pouvez la programme comme suit.

1. Cliquez sur la barre d'outils avec la touche droite de la souris.
2. Cliquez sur « Propriétés » avec la touche droite de la souris.
3. Choisissez la fiche « Menu démarrer »
4. Cliquez sur l'option « Menu démarrer classique »

Vous pouvez également programmer des adaptations personnelles sur cette fiche. Vous trouvez des informations à ce sujet dans la fenêtre Windows.

Adapter le Desktop

Vous pouvez faire appararître ou disparaître les symboles Poste de travail, Mes documents, Voisinage réseau et Corbeille sur le bureau.

Pour cela, veuilles suivre les indications suivantes:

1. Cliquez sur le bureau avec la touche droite de la souris.
2. Choisissez « Propriétés » dans le menu.
3. Cliquez sur la fiche « Régler le bureau ». Vous pouvez alors désirir dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaitre sur le bureau.
4. Sélectionnez les éléments à faire apparaitre.
5. Cliquez sur « OK», pour pouvoir partager aux modifications et fermer la fenêtre.

Vous trouvrez des explications plus détaillées dans l'aide Windows.

Adapter la fenêtre « Panneau de configuration »

Avec Windows ^xp , vous avez la possibilité de modifier l'aspect du Panneau de configuration.

Vous pouvez égalementCHOISIR entre la nouvelle version de WindowsxP et la version classique.

Voici comment procéder:

1. Cliquez sur la touche « Démarrer » avec la touche gauche de la souris.
2. Puis dirigez vous sur « Panneau de configuration »
3. Cliquez sur le côté gauche sous le point du menu « Panneau de configuration » sur « Modifier en version classe »

Fonctions de recherche à partir du bureau

Vous pouvez enregistrer la fonction recherche de Windows comme symbole sur le bureau.

1. Démarrez la fonction de recherche par le menu « Démarrer »
2. Modifier les options de recherche en fonction de vos souhaits et cliquez sur « rechercher maintenant ». Puis cliquez immédiatement sur « Annuler la recherche »
3. Sélectionnez dans le menu « Fichier » « Enregistrrer la recherche » et enregistrrez la sur le Bureau.
4. Une@email s'applant « Tous les fichiers.fnd » se trouve maintainant sur le bureau. Vous pouze lancer la fonction de recherche par une double clique sur le symbole. Vous pouze aussi renomer le symbole.

Réglage Windows du clavier

Avec ALT + TAB vous pouvez modifier la fenêtre active.
Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au precedent.

ALT + F4 ferme le programme ou la fenêtre en cours.
STRG + F4 la fenêtre d'un programme.
Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu „Démarrer" par STRG + ESC. On peut minimiser toutes les fenêtres par la touche Windows+ M.La fenêtre en cours est minimisée avec ALT + Touche espace + N.
Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide d'Explorer

Appuyez sur la touche Windows (E) + E.

Comment copier des données, un texte ou des images à un autre endroit?

Le比较好 est d'utiliser les dos-siers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier

intermédiaire. Puis allez à l'emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration:

1. Cliquez sur « Démarrer», en bas à gauche sur l'écran puis sur « Panneau de configuration »
2. Ouvrez « Imprimante et autres péripériques » et cliquez sur « Souris »
3. Vous pouvez alors procéder au réglage de la sourris en fonction de vos besoin (configuration de la surface de clique, vitesse du double clique, indicateur de la souris ...).

PROGRAMMATION DU SYSTEME ET INFORMATION

Droits d'administration sous WindowsXP Personnel

Les droits d'administration sont intégrés pour des rais-sons de sécurité, pour protégerVote PC d'accès non autorisés et d'empêcher les utilisateurs de modifier de système involontairement.

Si le PC est utilisé par plusieurs personnes, le PC peut êtreprogrammé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L'administrateur peut acceder à toutes les données.

Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne propose pas de sécurité d'accès active comme NTFS.

You've aublié le mot de passer de l'administrateur?

• Vous pouvez utiliser le compte d'un autre'utilisateur avec les droits de l'administrateur.
• Vous avez sauvegarde par sécurité une disquette de sécurité mot de passer afin d'eviter ce cas.

Si aucun de ces deux points ne vous concerne, vous avez un veritable problème.

Si il était possible de contourner ce problème, il y avait un gros risque d'insécurité.

Changement de l'organisation des programmes

Windows ^xp enregistrre l'organisation des données dans les programmes correspondants dans un registre. Si vous souhaitez ouvrir uneographed dans un autre programme, veuillage suivre les instructions suivantes :

1. Sélectionnez les données concernées.
2. Appuyez sur la touche Shift et ouvre le menu avec un clique sur la touche droite de la souris. Celui-ci contient l'option « Ouvrir avec... », et le programme souhaité pour ouvrir le document peut être choisi comfortablement

Fonction de démarrage automatique du lecteur de CD-ROM.

Lorsque vous introduisez un CD, celui ci sera lu selon son contenu (musique, video etc.). SiILA n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général:

1. Ouvrez le « Poste de travail »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnez la fiche « Autoplay »
5. Activez l'options « Démande de saisie pour désir l'action » afin d'activer le démarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

? Dois-je encore installer les disques fournis ?

Non. En principe, tous les programmes sont déjà préinstallés. Les disques servent uniquement de copie de sauvegarde.

? Qu'est-ce que l'activation de Windows ?

Dans votre mode d'emploi, vous trouvez un chapitre relatif à ce sujet et complenant des informations détaillées.

Quand doit-je activer Windows ?

Votre logiciel a eté préactivé en usine. Une activation sera nécessaire uniquement si...

... plusieurs composants de base ont eté remplacés par d'autres.

... une version de BIOS étrangère a été installée.

... you install le logiciel sur un autre PC.

Comment effectuer une sauvegarde de données?

Vous pouvez pour cela utiliser le programme de sau-vegarde. Veillez à bien suivre les instructions d'utilisation du programme.

Réalisez une sauvegarde et une restauration des données sélectionnées sur un réseau external (CD-R) afin de vous assurer du bon fonctionnement de la méthode.

Une sauvégarde est inutilisable si vous n'êtes pas en mesure de restaurer les données, dans le cas où le

média (CD-R) est défectueux ou indisponible.

Quand est-il recommandé de restaurer l'etat initial du système ?

Cette methode ne devrait etre utilisee qu'en ultimerecours.Lisez le chapitre "Restauration du système" qui vous propos d'autres alternatives.

Pourquoi la partition n'est elle pas présente lors du dé-marrage avec le disque Support / Application ?

Les deux premières partitions sont formatées avec le système de fichiers NTFS.

En comparaison à FAT32, ce système de fichiers offre plus de sécurité et des accès plus performants.

Cependant, seuIs les systèmes d'exploitation supportant les partitions NTFS peuvent les dire.

Ce qui n'est pas le cas du disque susnommé.

SAUVEGARDE DE DONNEES ET DE SYSTEME

Les programmes décrits sont intégrés dans Windows. Vous trouvrez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « démarrer ». Veuillez également dire les indications page 4.

SAUVEGARDE DE DONNEES

Procedez régulierement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données et programmation ». Les deux programmes se trouvent sous « accessoires, programmes du système ». Procedez à la sauvegarde sur disquette de vos mots de passer et de la configuration de votre système.

PROGRAMMES DE MAINTENANCE

L'utilisation régulière des programmes « Défragmentation » et « Nettoyage des supports de données » peut éliminer les sources d'erreur et augmenter les performances du système.

Le programme d'aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous « Accessoires, Programmes de système »

DISQUETTE DE REINSTALLATION DU MOT DE PASSE

Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passage, chaque utilisateur local devrait sauvegarder ses mots de passage et les conserver en un endroit sur. Si l'utilisateur oublie son mot de passage, le mot de passage peut être réinstallé à l'aide de la disquette de sauvégarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local.

Vous trouverez des informations sur la méthode de sauvégarde sur disquette dans le programme d'aide Windows.

WINDOWS® UPDATE

Windows Update

Pour faire bénéficier votre ordinateur des dernières innovations, nous vous conseillons de charger régulièrement la mise à jour de Windows à partir d'Internet. Pour cela, désissez l'option Démarrer Programmes Windows Update.

La mise à jour ne peut se faire que par Internet. Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Windows ^xp propose a fonction utile qui permet d'enregistrer le des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuelle. Vous pouze prendre vous même les décisions et configurer en fonction de la place à prendre par l'enregistrement.

Vous trouverez ce programme dans le classeur de programmes sous « accessoires, programmes du système »

Nous vous conseillons de programmer des points de réinstallation avant de procéder à l'installation d'un nouveau logiciel ou d'un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez en général la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d'être effacé. Veuillez tire dans le paragraphe suivant quelles possibités vous avez pour remédier à une mauvaise installation.

ELIMINATION D'ERREURS

Windows ^xp contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périhériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périhériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans la fenêtre d'aide Windows.

Saisissez comme suit « Vue d'ensemble de la réparation » afin d'estimer qu'elle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers de péripériques
• Désactivation des périphériques
• Réinstallation du système
• Dernière configuration connue en fonction
  Mode de sécurité et réinstallation du système
• Console de réinstallation
• CD d'installation Windows

REINSTALLATION DE LA CONFIGURATION D'ORIGINE

PROVEN SOLUTIONS FOR STORAGE MANAGEMENT

Si vous système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

• Restauration du système à partir du disque dur

• Restaurer les fichiers de démarrage

• Restauration des fichiers systèmes et des pilotes
• Restaurer l'etat initial

LIMITES DE LA REINSTALLATION

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Lesactualisations de drivers et les compléments de Hardware ne seront pas pris en compte.
• Attention! Toutes les données du disque C, ainsi que le dossier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impératifement les indications des pages 4 et 82).

La réinstallation sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront eventuèlement être renouvelées.

MISE EN PLACE DE LA REINSTALLATION

1. Lisez avant tout impératifement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le CD support/d'application et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Dans le menu qui s'affiche maintainant, désisissez la langue répondant à vos besoin.
5. Lisez les conditions de licence et appuyez ensuite sur la touche Echap.
6. Approvouze les conditions de licence à l'aide du bouton Oui et suivez les instructions qui s'affichent à l'écran.
7. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Les dysfonctionnements peuvent parfois avoir une cause banale, mais aussi provenir de composants defectueux. Nous vous disponibles ici un guide de résolution des incidents. Si les mesures proposées ici ne suffisent pas, nous vous aidrons volunteers. Appelez-nous!

VERIFICATION DES CABLES ET ConnEXIONS

Commencez par bien vérifier tous les branchements. Si les voyants ne fonctionnent pas, assurez-vous que l'ordinateur et tous les péripériques sont correctement alimentés en courant électrique.

Si l'ordinateur est sur batterie, branchez l'adaptateur secteur et assurez-vous que la batterie est chargée.
Si l'ordinateur fonctionne sur secteur, vérifie la prise, le cordon d'alimentation et tous les contacteurs du circuit intégré de la prise.
Mettez l'ordinateur hors tension et vérifie tous les branches. Si l'ordinateur est connecté à des périphériques, vérifie également les prises de tous les câbles. N'inversez pas des câbles pour des appareils différents, même s'ilssemblent tout à fait identiques. Les brochages des câbles sont peut-être différents. Lorsque vous étés sur que l'appareil est bien alimenté en courant électrique et que tous les branchements sont corrects, mettez l'ordinateur de nouveau sous tension.

LE TEST D'ALLUMAGE AUTOMATIQUE (POST)

Le test d'allumage automatique (POST = power on self test) est effectué lors de chaque démarriage du système afin de vérifier la mémoire, la platine principale, l'affichage, le clavier ainsi que les autres éléments. Un test réussi est toujours validé par un court signal sonore. Si vous imprimante n'exécute pas avec succès le POST, si l'écran est vide et si une série de signaux sonores retentissent ou bien si un message d'erreur apparait, adressez-vous à votre centrale technique.

Assurez-vous que l'ordinateur ne se trouve pas en mode de veille ou que la combinaison de touches Fn+F4 n'a pas eteutilisee.

L'ordinaire s'éteint en cours de fonctionnement.

• La batterie est peut-être vide. Branchez l'ordinateur sur le secteur et rechargez la batterie.

L'ordinateur ne s'allume pas.

• Si vous faites fonctionner l'ordinateur sur batterie, vérifiez qu'elle est bien en place et qu'elle est chargée.

Affichage erroné de l'heure et de la date

• Double-cliquez sur affichage heures dans la liste dérou-lante et entrez les valeurs correctes.

Aucune donnée ne peut etre lue sur le lecteur optique

• Vérifiez si vous avez correctement inséré le CD.

• Est-ce que le lecteur s'affiche dans Explorer ? Si oui, testez un autre CD.

La souris ou le Touchpad ne fonctionne pas.

• Vérifiez si les câbles sont bien raccordés.

La combinaison de touches Fn+F3 ne répond pas.

Le deuxième moniteur n'est pas activé dans les Propriétés de l'affichage. Choisissez-le en désactivant la case Étendre mon bureau Windows sur ce monitér dans Paramètres.

Si vous avez encore des problèmes malgré toutes les solutions que nous vous avons proposées dans le paragraphe précédent, contactez votre Hotline. Nous vous aidons par téléphone. Mais avant de vous tournier vers notre central technique, vous nevez préparer les informations suivantes :

• Avez-vous rajouté des extensions à la configuration d'origine ou avez-vous effectué des transformations?
• Quels périphériques utiliser en supplément ?
• Quels messages, si vous en avez, apparaissent à l'écran ?
• Quel logiciel utilisez-vous lorsque la défaillance est apparue?
• Quelles actions都知道?
• Quelles actions have already tentées pour résoudre ce problème?

Attention! Il n'y a pas d'objet à entretenir ou à nettoyer à l'intérieur de l'ordinateur.

Vous pouvez prolonger la durée de vie de l'ordinateur en prénant les précautions suivantes :

Retirez toujours la fiche et tous les cables branchés avant de nettoyer et enlevez la batterie.
Nettoyez l'ordinateur à l'aide d'un chiffon humide qui ne s'effiloche pas.
N'utilisez pas de solvants ni de produits d'entretien corrosifs ou gazeux.
Pour nettoyer votre lecteur CD-ROM/CDRW/DVD, n'utiliser pas de CD-ROM de nettoyage ni:aucun autre produit similaire servant à nettoyer les lentilles des la-sers

ENTRETIEN DE L'ECRAN

• Fermez l'ordinateur quand vous ne travailliez pas. Évitez toute rayure sur la surface de l'écran, elle est très sensible et peut facilement s'abîmer.
• Nettoyez l'écran à l'aide d'un chiffon doux qui ne s'effiloche pas.
• Veiliez à ne pas laisser la moindre d'eau sur l'écran car l'eau peut alterer durablement la couleur de l'image.
• N'exposez pas l'écran à la lumière vivé du soleil ni aux rayons ultraviolets.

TRANSPORT

Si vous souhaitez transporter给你们 ordinateur, respectez les indications suivantes :

• Éteignez l'ordinateur. Pour éviter toute dépréciation, transportez les têtes du disque dur à part dans un compartiment bien isolé. Retirez des lecteurs les CD.
• Àprouss tout déplacement,attendez que l'ordinateur soit à température ambiante avant de le rallumer. Un écart important de température ou d'humidité peut être à l'origine de la présence d'humidité par condensation à l'intérieur de l'ordinateur,ce qui peut provoquer un court-circuit.
• Fermez l'ordinateur et assurez-vous que le couvercle est bien fermé.
• Utilisez systématiquement un sac pour ordinateur portable pour protégger l'ordinateur de la saleté, de l'humidité, des chocs et des rayures.
• Rechargez complètement votre batterie ainsi qu'une éventuelle batterie de rechange avant d'entrepreneire un long voyage.

AJOUT/TRANSFORMATION ET REPARATION

• Pour faire ajouter un équipement ou transformer votre ordinateur, il faut le confier uniquement à des spécialistes qualifiés.
• Si vous ne possédez pas les qualifications requises, vous doivent le confier à un technicien de service après vente. Si vous ordinateur présente des déficiencies techniques, adressez-vous à notre service après vente.
• Si une réparation est nécessaire, adressez-vous uniquement à l'un de nos partenaires agrés pour le SAV.

PROTEGER LE PORTABLE DES ACCES NON AUTORISES

MISE EN PLACE D'UN MOT DE PASSE

Vous pouvez protéger votre portable de toute utilisation non autorisée avec un mot de passer au démarrage. Lors de l'allumage du portable, vous serez invite à saisir le mot de passer.

Le mot de passer est mis en place via le BIOS.

ATTENTION: Conservez votre mot de passer dans un lieu sûr. Si vous oubliez votre mot de passer, vous ne pourrez plus l'effacer. Dans ce cas de figure, contactez le service clientèle.

Vous pouvez également utiliser l'option de sécurité de Windows^xp pour protéger vos données des accès non autorisés. Pour plus d'aide, voir la section à partir de la page 80.

UTILISER UNE SERRURE DE SURETE

Grçà à cette serrure, également appelée serrure Kensington, vous pouvez protégger votre portable contre le vol. Vous trouvrez ces serrures de sûreté dans les commercés spécialisés avec un cable en accessoire.

Pourmettre en place la serrure,enroulezle cableautourd'un objetfixe, comme par exemple un pied de table.Fixez la serrure dans le dispositif Kensington et tournez la clé pour fermer.Conservezlacléenunlieusur.

INDICATIONS POUR LE TECHNICIEN SAV

• Seul un technicien SAV est autorisé à ouvrir le boîtier de l'ordinateur, à rajouter ou à changer des pièces.
  N'tutilisez que des pieces d'origine.
• Débranche tous les câbles d'alimentation avant d'ouvrir le boîtier et enlevez la batterie. Si l'ordinateur n'est pas mis hors tension avant ouverture du boîtier, les composants risquent d'être endommages.
• Les composants internes de l'ordinateur peuvent être endom-magés par décharge electrostatique (DES).

Toute extension de système, transformation ou réparation doit être effectue sur un poste de travail à DES. Si vous n'avez pas un tel lieu à disposition, vous doivent porter un bracelet antistatique ou toucher un corps métallique conducteur. Toute réparation de dommage occasionné par une manipulation incorrekte sera effectue à vos frais.

ATTENTION: Ne pas exposer des piles au lithium ni à des températ ures élevées ni au feu. Ne pas les laisser à la portée des enfants. Si l'échange d'une pile n'est pas fait de manière appropriée, il y a risque d'explosion. Remplacez la pile par une pile du même type (CR2032) qui vous est recommandé par le fabricant. Les piles au lithium sont des déchets spéciaux dont il convient de se débarrasser comme il est prév u.

Indications concernant les rayons laser:

• Dans cet ordinateur, vous pouvez utiliser des dispositifs laser de classe 1 à classe 3b. Lorsque le boîtier n'a pas été ouvert, le dispositif correspond aux exigences de la classe laser 1.
• En ouvrant le boîtier de l'ordinateur, vous aurez accès à des dispos-sitifs pouvant aller jusqu'à la classe 3b.

Lorsque vous démontez ou ouvre ces dispositifs, respectez les consignes suivantes :

• Les lecteurs CD-ROM/CDRW/DVD installés ne contiennentaucun élément à entretenir ou à réparer.
• La réparation des lecteurs CD-ROM/CDRW /DVD ne peut être effectué que par le fabricant.
• Ne regardez pas les rayons laser, même avec des instruments d'optique.
• Ne vous exposez pas aux rayons laser.
• Évitez d'exposer vos yeux aux rayons laser ou votre peu à des rayons laser directs ou indirects.

Chapitre 6

Appendice

Sujet

L'ordinateur (portable) 97

Réglementation 101

Garantie 104

Index 106

Nous souhaitons vous donner une vue d'ensemble sur la manière de fonctionner et les possibilités d'utilisation de votre portable. Dans cette section, nous utiliserons le concept d'ordinateur, car fonctionnellement, cela reste un ordinateur, même si substantiellement les apparèils de bureau différé des PC.

COMMENT FONCTIONNE UN ORDINATEUR?

Les ordinateurs ont délaissé leur mission initiale, c'est-à-dire le calcul efficace de problèmes mathématiques complexes. Les nouvelles technologies ont faconné l'ordinateur en un outil multimédia multipotent qui s'ouvre à un nombre toujours croissant de nouveaux domaines. Mais que ce soit pour la video, la musique, les traitements de texte ou les yeux video - à la base, il s'agit toujours du fruit de calculs complexes. Dans les lignes qui suivent, nous allons expliquer de façon simplifiée et abstraîte le principe de fonctionnement d'un ordinateur :

LES LOGICIELS

Les fonctions de l'ordinaire sont pilotées par des logiciels. Le logiciel système d'exploitation met à votre disposition une interface utilisateur via laquelle vous pouze indiquer vos instructions. Elle a pour tâche de préparer la fonction que vous avez besoin afin que l'ordinaire puisse la "comprénde" et l'exécuter.

SAISIE

Une saisie via une souris ou un clavier est nécessaire pour fournir des données à l'ordinateur. Avec la confirmation de l'instruction, les données sont transférées dans la mémoire.

LA MEMOIRE

La mémoire de travail (RAM) de l'ordinateur est nécessaire afin que les données à traiter puissant-disposer d'espace. Cet espace est systématiquement recreated et divisé en unités. La plus petite unité est le Bit et peut avoir deux états: zéro ou un (étéint ou allumé). Les données saisies sont transformées et réduites en une combinaison appropriée de zéros et de uns.

LE CPU (PROCESSEUR)

Le Processeur est responsable du calcul. Grâce aux instructions, il traite les données qu'il préleve de la mémoire. Le résultat est ensuite écrit dans la mémoire qui le dirige vers la sortie.

LA SORTIE

L'écran est généralement l'unité de sortie. C'est ici que le résultat du calcul est affché. Une imprimante peut également être utilisée comme cible pour la sortie.

La masse des différentes applications pour l'ordinateur dépasse l'entendement. Nous nous limitons donc aux principaux domaines d'application. Les programmes énumérés ici ne sont pas obligatoirement livrés avec votre portable.

CALCULER

L'avantage des tableurs modernes tels que Microsoft - Works, Excel ou Lotus - 123 reside dans l'actualisation permanente du résultat de vos calculs. Ce sont des calculatrices mûrement réfléchies. Si vous modifie une seule valeur dans un calcul tel que celui de vos frais de déplacement, vos entrées/sorties financières ou dans un carnet de dépenses, vous constaterez immédiatement la répécussion sur le résultat final. En créé ainsi de nouveaux scenarii, vous pouvezrapidement discerner les économies potentielles. Les programmes mentionnés offrent d'origine de nombreux exemples et modèles de calculs de différents domaines.

TRAVAILIER DES TEXTES

L'application informatique par excellence. Le traitement et la création de lettres et de textes ont été révolutionnés par l'avènement de l'ordinaireur. Les avantages destraitements de texte modernes tels que Microsoft - Works, Word ou Lotus - AmiPro :

Diversité créative
Vérification orthographique
Echange de données
Grande quantité de modèles et d'exemples

BASE DE DONNEES

Qu'il s'agisse d'un carnet d'adresses ou d'une collection de recettes, de pieces de monnaies ou de CD - les bases de données permettent aux informations d'être cataloguées, recherchées de manière très efficace en à peine une seconde et sorties dans le format souhaité.

Les programmes standard tels que Microsoft - Works, Access ou Lotus - Approach offrent un grand nombre de solutions standard préfabriquées pouvant être adaptées en fonction de vos besoins.

APPRENDRE ET S'INFORMER

Une branche très appréciée des applications logicielles est le domaine "Apprendre et s'informer", souvent désigné par le terme Edutainment. Les encyclopédies, lexiques et programmes educatoris sur CD regorgent de sons, d'images et de matériels video multimédia. Ils transmettent un savoir de façon claire, interactive et facile à retenir. Encarta de Microsoft représentée l'une des encyclopédies les plus appréciées ; elle existe en différentes versions. Les programmes modernes d'apprentissage des langues sont maintainant capables de restituer la bonne pronunciation via la sortie son et de vérifier la pronunciation de l'éléve via l'entrée du microphone. Les programmes d'apprentissage d'accompagnement scolaire aident les enfants de tous âges à approfondir ou à rattraper les thèmes abordés à l'école, et à préparer leur avenir de façon optimale.

MULTIMEDIA

D'origine, l'ordinateur était uniquement utilisé comme "calculateur". Gráce aux équipements appropriés, il peut maintainant manipuler, entre autres, de la musique, de la video et la télévision.

Réaliser des musiques, des photographies numériques, du découpage video ou des films d'animation, tout cela est maintainant possible avec un ordinateur bon marché. De plus, il met en œuvre des techniques généralement supérieures aux techniques conventionnelles. Il existe de nombreuses applications, dans tous les domaines, avec lesquelles vous pouvez exercer vos passions de façon encore plus professionnelle.

DESSINER ET CREER

La puissance des palettes des logiciels qui vous permettent de dessiner et de creer va des programmes de dessin simples aux applications CAD professionnelles.

Dans la sphère privée, l'élaboration de cartons d'invitation, deCALEndriers, d'affiches, etc., constitue le principal domaine d'application. Ces

tâches s'effectuent rapidement et facilement avec des programmes tels que Microsoft - Works ou Paint. Les professionnelnels se délectent des programmes graphiques tels que Paint Shop Pro, Corel Draw ou des produits des sociétés Adobe et Macromedia, très populaires.

INTERNET

Quasiment aucune autre technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial offre un déluge de possibités.

Internet, souvent désigné par WWW (WorldWideWeb), est une place de marché globale pour le commerce international :

Actions, voyages, livres et même pizzas peuvent maintenant être commandés d'un clic de souris. L'E-Mail est l'une des applications les plus appréciées. La poste électronique a révolutionné la communication.

Les forums de discussion à thème (Newsgroups) et les salons virtuels de Chat (contact direct avec d'autres participants du réseau) sont très appréciés et encourager les échanges d'expériences.

Les moteurs de recherche aient par la recherche d'articles et de publications. Actuellement, quasiment toutes les universités mettent en ligne leurs propres connaissances, auxquelles vous et le monde entier pouvez acceder.

Grçà à la possibilité de rechercher des données directement sur Internet, des programmes Gratis (Free- ou Shareware), des pilotes, des documents, de la musique et bien d'autres choses encore peuvent être transférées directement sur votre ordinateur.

Pour acceder à Internet, vous avez besoin d'un outil nommé navigateur. Windows compte Internet-Explorer. Navigator de Netscape est souvent utilisé comme alternative.

RESISTIVITE ELECTROMAGNETIQUE

• Lorsque vous souhaitez raccarder d'autres éléments ou des éléments supplémentaires, vous doivent respecter la Réglementation concernant la résistivité electromagnetique (REM). Veillez également à n'utiliser que des cables blindés (3m max.) pour raccarder d'autres éléments à cet ordinateur.
• Placez-le à une distance minimale d'un mètre de toute source magnétique ou de haute tension (teléviseur, enceintes, téléphone mobile, etc....) qui pourrait endom-mager l'appareil ou effacer des données.

ISO 13406-2 CLASSE II

Les écans LCD à matrice active (TFT) d'une résolution de 1024 x 768 pixels (XGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d'environ 2,4 millions de transistors. En raison de ce nombre très élevé de transistors et du processus de finition extrément complexe qui l'accompagne, il se peut que sporadiquement un défaut ou une erreur d'affichage de pixels et de certains sous -pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrans TFT. Ces exigences se résument comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels.

Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous -pixels correspondant aux couleurs de base (rouge, vert, bleu).

Composition des pixels:

Types d'erreur de pixels:

Type 1: pixel allumé en permanence (point clair, blanc) alors qu'il n'est pas activé.

Un pixel devient blanc lorsque les trois sous-pixels sont allumés

Type 2: pixel éteint (point nombre, noir) alors qu'il est activé
Type 3: sous-pixel anormal ou defectueux pour les couleurs rouge, verte ou bleue (par exemple, allumé en permanence avec faible lum inosité; une des couleurs n'est pas allumée, clignote ou vacille mais n'est pas de type 1 ou 2)

Information supplémentaire: Cluster de type 3 (= défaut de deux sous -pixels ou plus dans un rayon de 5 × 5 pixels. Un cluster est un carré de 5 × 5 pixels ( 15 × 5 sous-pixels).

Résolution	Type 1	Type 2	Type 3	Cluster Type1, Type2	Cluster Type 3
1024 x 768	2	2	4	0	2
1280 x 854	3	3	6	0	3
1280 x 1024	3	3	7	0	3
1400 x 1050	3	3	8	0	3

Example 2:

Un écran SXGA de 17" se compose de 1280 points d'image (pixels) horizo n'taux et de 1024 points verticaux, ce qui fait un total de 1.31 million de pixels. Sur un million de pixels,ILA représente un facteur arrondi à 1,31.

La classe d'erreurs II tolère de cette façon respectivement trois erreurs du type 1 et du type 2 et sept erreurs du type 3 et 3 clusters du type 3.

Il ne s'agit cependant pas ici d'un cas couvert par la garantie. La garantie joue lorsque le nombre d'erreurs dépasse celui indiqué plus haut dans la catégorie appropriée.

Le reçu de réception tient lieu de justificatif de premier achat, conse r-vez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie.

Si vous cédez le produit à un autre utilisateur, celui -ciaura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriété.

Nous garantissons que cet apparéil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur presentation du justificatif le reste de la période de garantie passé en cas d'échange automatiquement de la piece originale à la piece de remplacement.

Si vous doivent returner cet apparéil et prétendre à la garantie, prenez soin de restorerAAParavant tous les programmes, données et supports mémoire amovibles. Le matériel returné sans accessoires sera écha ngé sans accessoires.

L'obligation de fourniture de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par log i-ciens supplémentaires, virus, ou bien utilise d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas do n-ne notre accord.

Cette déclaration de garantie limitée remplace toutes les autres gara n'ties de nature explicite ou implicite. Ceci in clut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter.

Dans certains pays l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas la validité des garanties explicées et implicées se limite à la période de garantie. A l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

LIMITE DE RESPONSABILITE

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourront prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations containues dans ce manuel.

En aucun cas nous n'engageons notre responsabilité dans les cas suivants:

1. Revendication de tiers élevée contre vous en raison de pertes ou do mages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quelque moyen que ce soit est interdite sans permission écrite du fabrican t.

INDEX

A

ACPI 30
Activation de Windows 68
Aide Questions fréquentes 80
Réinstallation du système .... 84
Alimentation.... 6, 16, 25, 26 Fonctionnement réseau .... 26
APM 30
Appendice 95
Applications avec le Portable ... 98
Autonomie de la batterie..... 29

B

Base de données. 99
Batterie Autonomie de la batterie ....29
Chargement de la batterie ...28
Bouton marche/arrêt 25
Branchement
telèviseur 36
Branchement du modem 53
Bureauétendu. 35

c

Cables. 6
CardBus. 59
Carte son 51
CDbruts 50
Changement de I'organisation des programmes 79
Chargement d'un disque 44
Chargement de la batterie.....28
Cible .ii
Clavier. 37

Components principaux 39

Carte son 51
Disque dur 41
Fonctionnement du réseau .. 54
Lecteur optique 43
Modem 52
Ports 61

Conditions de Garantie 104
Connexion reseau Fast Ethernet 55
Contrat de licence 22
Contrôle de la capacité de la batterie. 29
Copier des données 77
Côté droit 14
Côté gauche. 13
CPU 98

D

Disque dur 41
Dysfonctionnements 87

E

Écran 32
Entree audio 13
Entree AUdio 51
Entretien 90
Entretien de I'ecran 90
Exécution du BIOS Setup 69
Explorer Demarrage rapide .... 77

F

Fonctionnement de l'affichage . 16
Fonctionnement de la batterie ... 7
Fonctionnement réseau 26

G

Gestion de l'alimentation 30

Graphisme 99

1

Illustrations 11

Côté droit 14

Côté gauche. 13

Ordinateur ouvert 12

Partie arrriere 14

Vue de dessous 15

Indications de fonctionnement pour le modem 7

Installation d'une carte PC.....60

Installation de logiciels 66

Internet 100

Inventaire de la livraison.....11

ISO 13406-2 101

K

Kensington-Serrure de suturet..92

L

L'ergonomie du poste de travail 23

La sortie 98

Le test d'allumage automatique 87

Lecteur optique. 43

Lecture des disques 47

Lieudinstallation 5

Limin de responsabilité 105

Logiciels 64,97

L'ordinateur (Portable) 97

M

Memoire 97

Mise en place des cartes PC.....59

Mise en service 21

Mode clone. 34

Modem 52

branchement 53

Modifier la définition de l'écran 73

Moniteur externe 14,34

Multimédia 99

N

Numéro de série .ii

0

Ordinateur ouvert 12

P

Partie arriere 14

PCMCIA 14

Periphériques audio 51

Portmodem 14

Port PS/2 14,63

Port reseau 14

Port série 61

Port série universal (USB) 62

Port USB. 13

Ports 61

POST 87

Premiere aide 87

Programme BIOS Setup 69

Programmes de maintenance ..82

Q

Qu'est-ce que le DVD ? 48

Qualité .ii

R

Raccordement 6

Rajout/Transformation 91

Rayons laser 93
Réglage Windows du clavier .... 76
Regimentation 101
Regler les problèmes dus au reseau 58
Réinstallation du système......84
REM 101
Réparation 91
Reproduction de ce manuel ... 105
Résistivité electromagnétique 101
Résolution de l'écran 33
Retrait d'une carte PC. 60
Retrait manuel d'un CD. 46

s

Saisie 97
Sauvegarde de données. 82
Sauvegarde de Données et de Systeme 82
Sauvegarde des données 4
Schemas. 9
Sécurité Protégér l'accès à l'ordinateur avec une serrure. 92
Protégé r'ordinateur avec un mot de passer.... 92
Sécurité de fonctionnement...1, 3
Alimentation 6
Cables. 6
Fonctionnement de la batterie 7
Lieu d'installation 5
Modem. 7
Raccordement 6
Température ambiente......5
Serrure de suturet 92
Sommaire iii
Sortie Audio 51
Souris 38

T

Tableur. 98
Température ambiente 5
Touchpad. 12, 38
Training interactif Microsoft .... 65
Traitement de texte 98
Transport. 91
Travail personnel 71
Trucs et astuces
Changement de l'organisation des programmes 79
Copier des données 77
Explorer Demarrage rapide..77
Modifier la définition de l'écran 73
Réglage Windows du clavier. 76

U

Utilisation 19

V

Verrouillage Kensignton 13
Voyants 16
Capital Lock 17
Num Lock 17
Voyant d'accès 16
Voyant de batterie 17
Voyant de veille 16
Voyant marche/arrêt 16
Vue de dessous 15

W

Windows® Update 83
