BDAWID2010 - Ordinateur MEDION - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ordinateur personnel
Système d'exploitation	Microsoft Windows
Utilisation principale	Applications et système d'exploitation
Support utilisateur	Aide en ligne et manuel d'utilisation
Langue du manuel	Français
Accès à l'aide	Menu Démarrer de Windows
Fonctionnalités d'aide	Touche F1 et clic souris
Présentation du système	Barre d'outils Windows
Conseils d'utilisation	Inclus dans le manuel
Consignes de sécurité	Présentes dans le manuel
Mode d'emploi	Classé par thèmes
Langue du système	Français
Emballage	À conserver avec le PC
Public cible	Utilisateur PC
Support de vente	Manuel et emballage

FOIRE AUX QUESTIONS - BDAWID2010 MEDION

Comment réinitialiser le MEDION BDAWID2010 ?

Pour réinitialiser votre MEDION BDAWID2010, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote.

Le MEDION BDAWID2010 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien chargé. Essayez de le brancher sur une autre prise de courant et de laisser charger pendant au moins 30 minutes.

Comment connecter le MEDION BDAWID2010 à un réseau Wi-Fi ?

Accédez aux paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Que faire si le MEDION BDAWID2010 ne se connecte pas au Wi-Fi ?

Assurez-vous que le mot de passe est correct et que le routeur fonctionne. Vous pouvez également essayer de redémarrer votre appareil et le routeur.

Comment augmenter la durée de vie de la batterie du MEDION BDAWID2010 ?

Pour prolonger la durée de vie de la batterie, réduisez la luminosité de l'écran, désactivez le Bluetooth lorsque vous ne l'utilisez pas, et fermez les applications en arrière-plan.

Le son du MEDION BDAWID2010 est faible, comment l'augmenter ?

Vérifiez les paramètres de volume dans les réglages de l'appareil. Assurez-vous également que le mode 'Silencieux' n'est pas activé.

Comment mettre à jour le logiciel du MEDION BDAWID2010 ?

Rendez-vous dans les paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions à l'écran pour télécharger et installer les mises à jour disponibles.

Y a-t-il une garantie pour le MEDION BDAWID2010 ?

Oui, le MEDION BDAWID2010 est généralement accompagné d'une garantie de 2 ans. Vérifiez votre preuve d'achat pour plus de détails.

Comment contacter le support technique de MEDION ?

Vous pouvez contacter le support technique de MEDION via leur site web officiel ou par téléphone au numéro indiqué dans le manuel de l'utilisateur.

Le MEDION BDAWID2010 surchauffe, que faire ?

Éteignez l'appareil et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un environnement bien ventilé et ne le couvrez pas pendant son utilisation.

MODE D'EMPLOI BDAWID2010 MEDION

Presentation de ce mode d'emploi

Ayez toujours ce manuel à portée de main à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide du sommaire, trouver les informations, classées par thèmes, dont vous avez besoin.

Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Utilisation ».

Nous vous conseillons de lire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.

Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible.

Vous trouvez également d'autres explications concernant votre PC dans l'aide en ligne sur la page d'accueil de votre PC. Cliquer sur :

Important : Vous trouverez davantage d'instructions et d'informations sur votre ordinateur dans l'aide en ligne, accessible à partir du menu Démarrer de Windows. Cliquez sur :

Informations sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.

Windows XP propose une présentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 94.

Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est unconçu pour être utilisé dans les foyers. Les nombreuses possibités d'utilisation convennent à toute la famille.

Identification

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouverez le numéro de série au dos de votre ordinateur. Notez également le numéro sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vous présenter maintenant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heureux de vous accueillir comme nouveau client.

Copyright © 2004 Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion.

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium est une marque déposée Intel.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Présentation de ce mode d'emploi

Identification. ii

La qualité. ii

Sécurité de fonctionnement 1

Sécurité de fonctionnement 3

Sauvegarde des données 4

Température ambiante 5

Raccordement 6

Indications de fonctionnement pour le modem.........7

Fonctionnement de la batterie 7

Illustrations 11

Inventaire de la livraison 11

Ordinateur ouvert 12

Côté gauche 13

Côté droit 13

Partie arrière 14

Vue de dessous 15

Fonctionnement de l'affiche 16

Touches raccourcis 18

Utilisation 19

Mise en service 21

Démarrage : 21

L'ergonomie du poste de travail 23

Alimentation 25

Bouton marche/arrêt 25 Fonctionnement réseau 26 Batterie 27 Gestion de l'alimentation 30

Écran 32

Ouverture et fermeture de l'écran 32 Résolution de l'écran 33 Connexion d'un moniteur externe 34 Branchement d'un téléviseur 36

Entrée des données 37

Le clavier 37 La souris (Touchpad) 38

Disque dur. 41 Barrette mémoire USB [en option] 43

Le lecteur optique 45

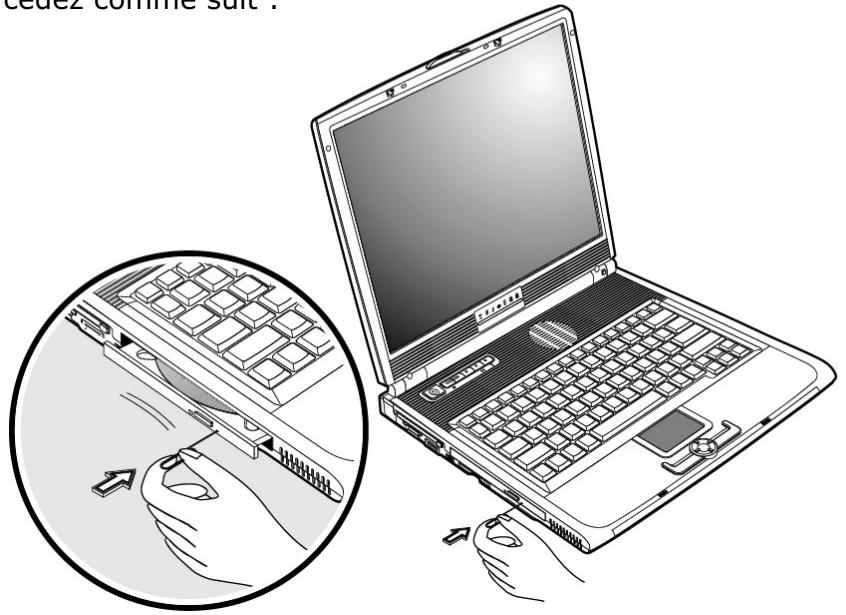

Chargement d'un disque 46 Retrait manuel d'un disque bloqué 48 Lecture des disques 49 Qu'est-ce que le DVD ? 50 Au sujet du graveur. 52

La carte son 53

Modem 56

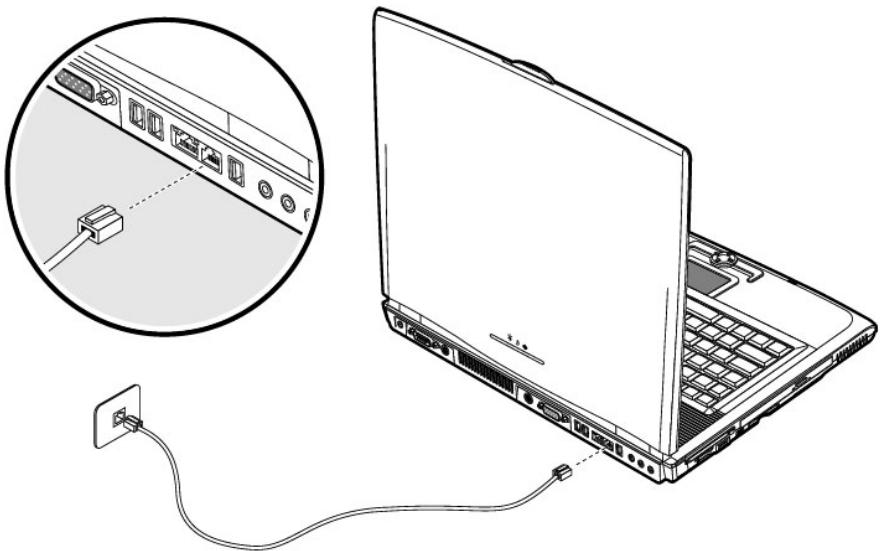

Qu'est-ce qu'un modem? 56 Branchement du modem 57

Fonctionnement du réseau 58

Qu'est-ce qu'un réseau ? 58

Le connecteur pour cartes mémoire 68

Insertion de la carte mémoire 69

Retrait de la carte mémoire 69

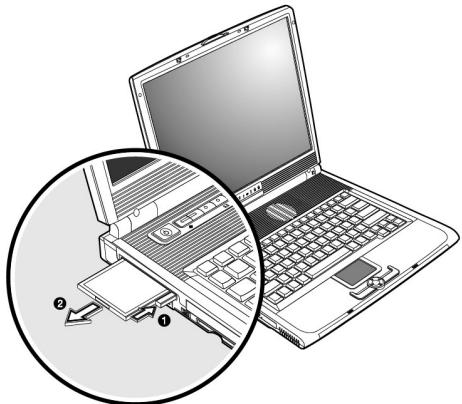

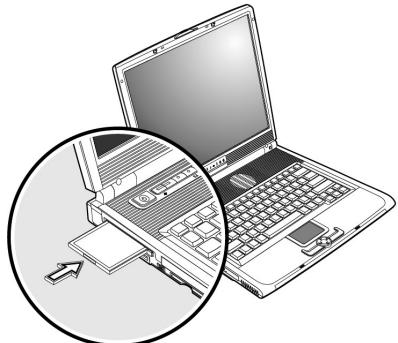

Connecteur de cartes PC 70

Port CardBus 32bits 70

Mise en place des cartes PC 70

Ports 72

Le port série. 72

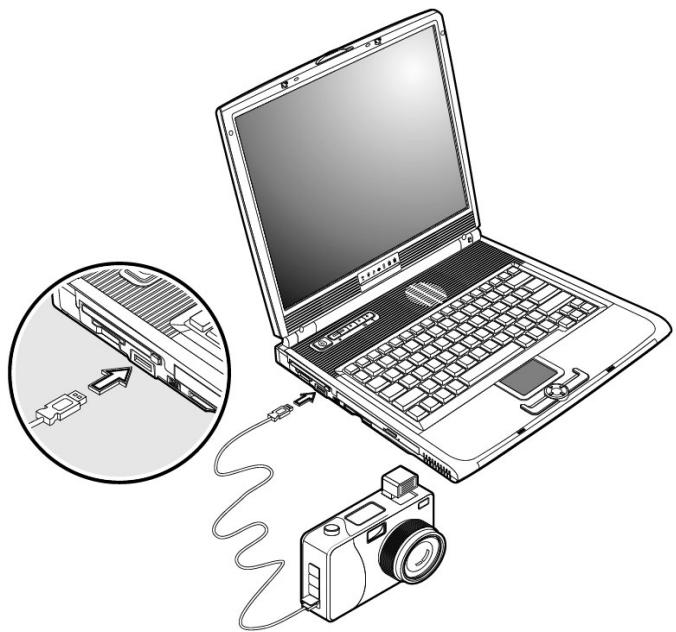

Le port série universel (USB) 73

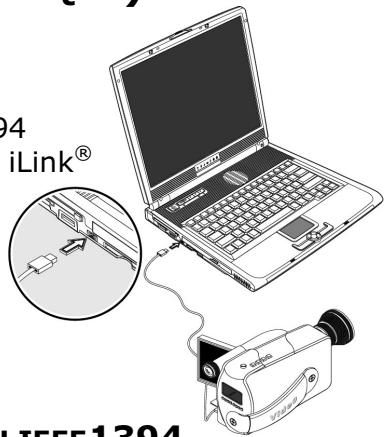

IEEE 1394 (Cable électrique) 75

Le port infrarouge 76

Logiciels 77

Découvrez Windows XP 77

Programme BIOS Setup 82

Exécution du BIOS Setup 82

Travail personnel 85

Trucs et astuces 87

Options de présentation 87

Aides à l'utilisation 90

Programmation du système et information 92

Questions fréquentes 94

Sauvegarde de Données et de Système 94

Sauvegarde de données. 96

Programmes de maintenance 96

Disquette de réinstallation du mot de passe 97

Windows® Update 97

Réinstallation du système 98

Élimination d'erreurs 98

Réinstallation de la configuration d'origine 99

Première aide sur les dysfonctionnements 101

Localisation de la cause 101

Entretien 104

Entretien de l'écran 104

Transport 105

Protéger le portable des accès non autorisés 106

Appendice 109

L'ordinateur (Portable) 111

Comment fonctionne un ordinateur ? 111

Applications avec le Portable 112

Réglementation 115

Résistivité électromagnétique 115

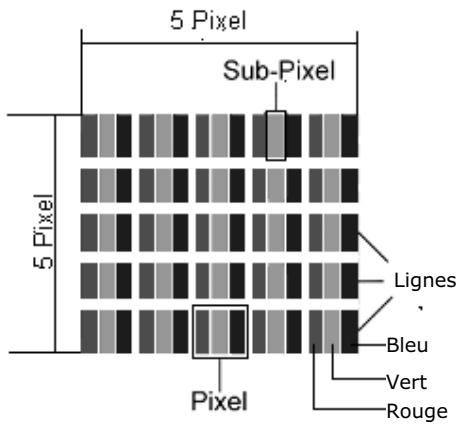

ISO 13406-2 Classe II 115

Conditions de Garantie 118

Limite de responsabilité 119

Reproduction de ce manuel 119

Index 120

Sujet

Sauvegarde de produits 4

Lieu d'installation 5

Température ambiante 5

Raccordement 6

Indications pour le modem 7

Fonctionnement de la batterie 7

Sécurité de fonctionnement

Veuillez lire ce chapitre attentivement et respecter toutes les consignes énoncées. Vous garantirez ainsi à votre ordinateur un bon fonctionnement et une longue durée de vie.

Ne laissez pas d'enfants sans surveillance jouer avec des appareils électriques. Les enfants ne sont pas tous conscients des éventuels dangers. N'ouvre jamais les boîtiers de l'ordinateur, de la batterie ou de l'adaptateur secteur! Vous pourriez déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. N'utilise jamais votre ordinateur lorsque le boîtier est ouvert. Les lecteurs CD-ROM/CDRW/DVD sont des dispositifs de classe 1 lorsqu'ils sont utilisés à l'intérieur d'un boîtier fermé d'ordinateur. N'enlevez pas le couvercle de ces dispositifs, des rayons laser invisibles pourraient être émis. Ne regardez pas les rayons laser, même avec des instruments d'optique. N'introduisez aucun objet à l'intérieur de l'ordinateur par les fentes et ouvertures de l'appareil. Des corps étrangers pourraient déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. Les fentes et ouvertures de l'ordinateur servent à son aération. Ne les recouvrez pas, sinon il pourrait y avoir surchauffe. L'ordinateur ne peut pas être utilisé dans une usine. N'utilisez pas l'ordinateur en cas d'orage afin d'éviter les dommages que peut causer la foudre. Ne posez aucun objet sur l'ordinateur et n'exercez aucune pression sur l'écran.

Ces actions pourraient avoir pour conséquence de briser l'écran.

Vous risquez de vous blesser si l'écran TFT se brise. Ramassez les morceaux cassés avec des gants de protection et envoyez-les au service après-vente qui les détruira. Lavez-vous ensuite les mains avec du savon car il est possible qu'il y ait eu émanation de produits chimiques.

L'écran ne doit jamais être ouvert complètement. N'essayez pas de l'ouvrir de force.

Ne touchez pas l'écran avec les doigts ou avec des objets pointus, vous évitez ainsi de l'abîmer.

Ne soulevez jamais l'ordinateur en le tenant par l'écran, les charnières pourraient se casser.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

... l'adaptateur secteur, le câble électrique ou la prise a fondu ou est endommagée. Faites replacer le câble ou le bloc d'alimentation défectueux par une pièce neuve. Ces pièces ne doivent en aucun cas être réparées.... le boîtier de l'ordinateur est endommagé ou si du liquide a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensables. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

Sauvegarde des donnees

Après chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (CD-R : voir page 52). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

LIEU d'installation

Maintenez votre ordinateur et tous les éléments qui lui sont connectés à l'abri de l'humidité, et protégez-le de la poussière et des rayons de soleil. En cas de non-respect de ces consignes, vous exposez votre ordinateur à des risques de défaillances ou de détérioration. N'utilisez pas votre ordinateur à l'extérieur. Placez et utilisez tous les éléments sur un support stable, bien horizontal et non soumis à des vibrations, l'ordinateur ne risquera pas ainsi de tomber.

L'ordinateur peut fonctionner à une température ambiante comprise entre C et C et par un taux d'humidité relative compris entre 20% et 80% (sans condensation). Lorsque l'ordinateur est débranché, il peut être stocké à une température comprise entre C et C.

Raccordement

Veuillez respecter les consignes suivantes pour raccorder correctement votre ordinateur :

Alimentation

N'ouvre pas le boitier réseau. Il y a danger de mort par décharge électrique lorsque le boitier est ouvert. Il ne contient aucun élément à entretenir. La prise doit se trouver près de l'ordinateur et être facilement accessible. Pour permettre de voir l'ordinateur hors tension, retirez la fiche de la prise. Ne branchez le boitier (P/N: FSP120-AAC) que sur des prises mise à la terre et sur du courant secteur 100-240V~/ 50-60 Hz. Si vous n'êtes pas sûr du voltage de votre installation dans cette pièce, renseignez-vous au près de votre centre EDF. N'utilisez que le matériel de raccordement livré en accompagnement. Si vous rajoutez une rallonge, veillez à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.

Faites cheminer les câbles de façon que personne ne puisse marcher ou trébucher dessus. Ne posez aucun objet sur les câbles, ils pourraient être endommagés.

Indications de fonctionnement pour le MODEM

Si votre système est équipé d'un modem, veillez à ce que celui-ci soit branché uniquement sur une ligne de téléphone analogique. Tout raccordement à une installation parallèle digitale, à un branchement collectif ou à un faxophone n'est pas autorisé et peut endommager le modem ou les appareils raccordés.

S'il est équipé d'un modem, cet ordinateur a été testé pour être utilisé en France, Suisse et Belgique et répond aux directives européennes concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/CE).

Fonctionnement de la batterie

Les batteries stockent de l'énergie électrique dans leurs cellules pour la restituer en cas de besoin. Pour augmenter la durée de vie et les capacités de vos batteries, et afin qu'elles fonctionnent correctement, respectez les indications suivantes :

Faites en sorte de ne jamais exposer longuement la batterie aux rayons directs du soleil ou à la chaleur. Ne jetez pas la batterie au feu. Si vous ne respectez pas ces indications, la batterie sera endommagée et pourra même exploser dans certaines conditions. N'ouvre jamais la batterie, elle ne contient pas d'éléments à entretenir. Évitez toute salissure et tout contact avec des matières conductrices telles les substances chimiques ou les produits d'entretien.

Pour recharger la batterie, il faut utiliser exclusivement le chargeur d'origine livré en accompagnement (P/N: FSP120-AAC). Assurez-vous (au moyen du voyant ou du signal sonore de l'ordinateur) que la batterie est complètement déchargée avant de la recharger. Remplacez la batterie par une autre batterie de même type ou par une batterie équivalente qui aurait été conseillée par le fabricant. Chargez la batterie jusqu'à ce que le voyant de la batterie s'éteigne. Observez également les indications de la page 28 concernant le «chargement de la batterie» pour évaluer l'état de chargement de votre batterie. N'oubliez pas de mettre la batterie hors tension pour la remplacer. Les batteries ne sont pas biodégradables. Apportez les batteries devenues inutilisables à un centre d'élimination des déchets. Notre service clientèle peut vous renseigner à ce sujet.

Sujet

Inventaire de la livraison 11

Ordinateur ouvert 12

Côté gauche 12

Côté droit 13

Face arrière 14

Dessous 15

Voyant d'état et voyant d'accès 16

Touches raccourcis 18

Inventaire de la livraison

Notebook

Batterie Li-Ion

Adaptateur secteur avec cable de raccordement

Logiciel d'aide sur Disc

Câble modem*

Adaptateur S-vidéo sur composite [en option]

Barrette memoire USB (64 MB) [en option]

Souris USB à rouler [en option]

Manuel de l'utilisateur

Manuel Microsoft Windows®

Disc de sécurité avec pilotes

Carte de garantie

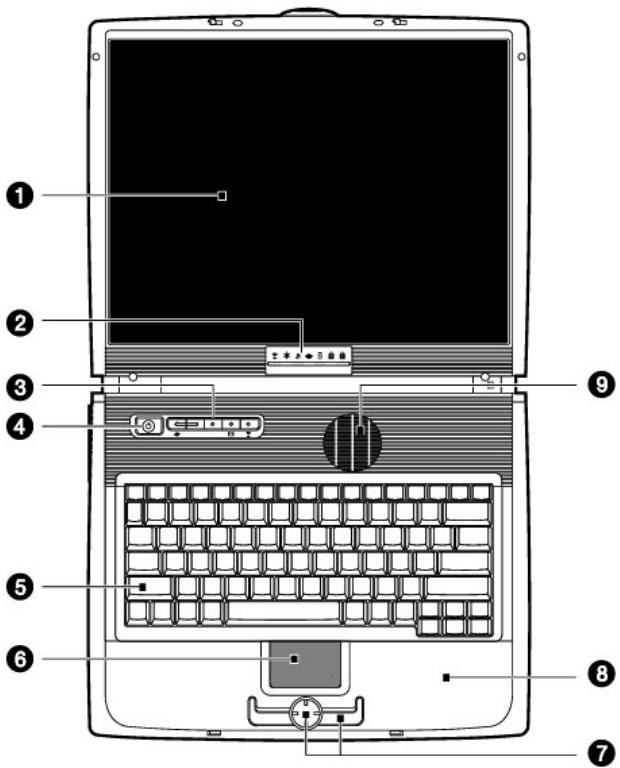

Ordinateur OUVERT

Écran Voyant d'état et d'accès (⇒ p. 16) 3 Touches multimédia (⇒ p. 16) 4 Interrupteur marche/arrêt (⇒ p. 25) 5 Clavier ( p. 37) Touchpad ( p. 37) 7 Touches touchpad / Touche de défilé touchpad (⇒ p. 37) 8 Appuie-poignets 9 Ventilateur*

• Attention! Ne les recouvre pas!

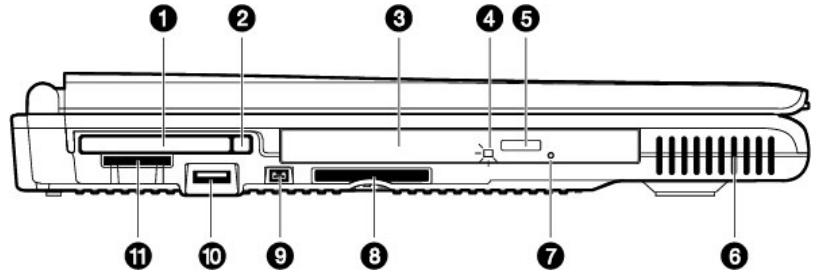

COTE GAUCHE

1 Insertion cartes PC (PCMCIA) (⇒ p. 70) Bouton d'éjection Carte PC (⇒ p. 70) 3 Lecteur optique (⇒ p. 43) Indicateur d'accès CD 5 Bouton d'éjection lecteur optique (⇒ p. 46) Haut-parleur 7 Ouverture de secours (⇒ p. 48) 8 Port CF (⇒ p. 68) 9 IEEE 1394 (⇔ p. 75) 10 Port USB (⇒ p. 73) 10 Port cartes 3 en 1 (⇒ p. 68)

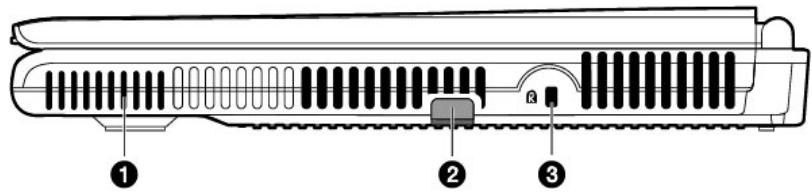

COTE DROIT

Haut-parleur 2 Port IR ( p.76) 3 Verrouillage Kensington

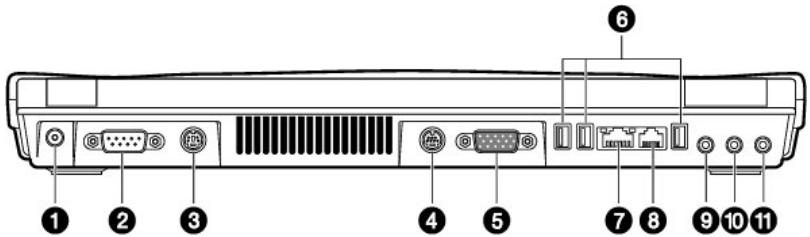

PARTIE Arriere

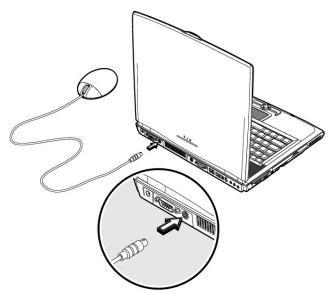

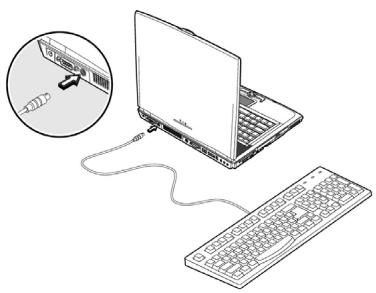

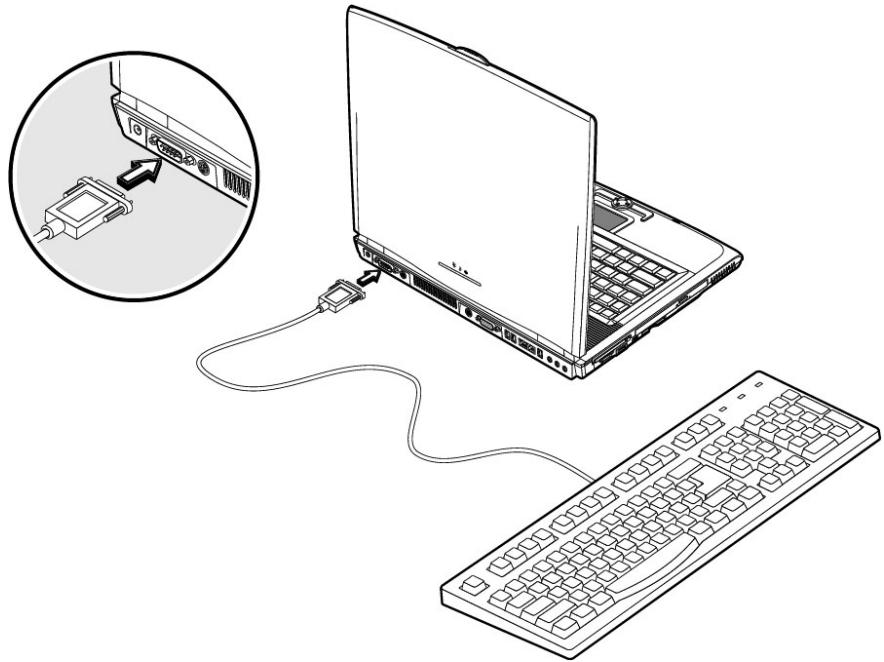

Alimentation électrique (⇒ p. 25) 2 Port série (⇒ p. 72) 3 Port PS/2 (⇔ p. 74) 4 Port TV S-Video (⇒ p. 34) 5 Moniteur externe (⇔ p. 34) 6 Port USB (⇒ p. 73) 7 Port réseau (⇒ p. 58) 8 Port modem (⇔ p. 56) 9 Microphone / Center Subwoofer (⇒ p. 54) 10 Sortie haut-parleur / SPDIF (⇒ p. 54) 11 Entrée audio / Haut-parleur arrière (⇔ p. 54)

1 Port multi-emploi, selon la configuration des haut-parleurs. (⇒ p. 54/55)

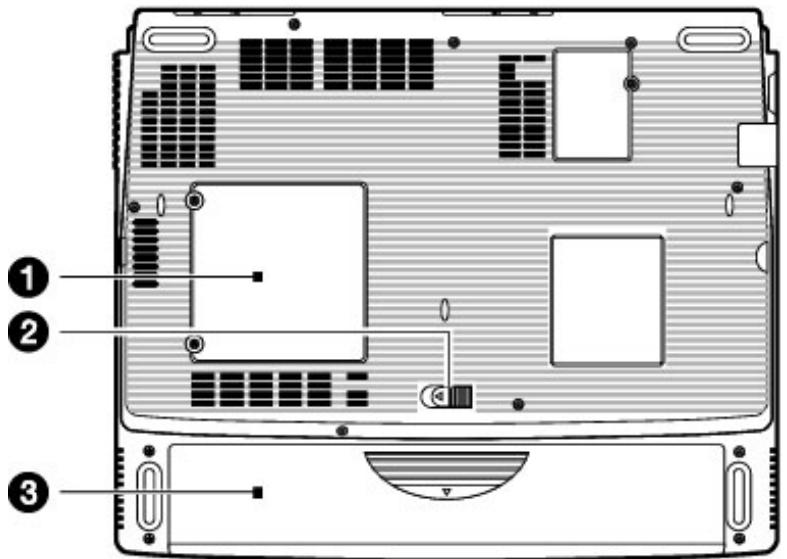

VUE de dessous

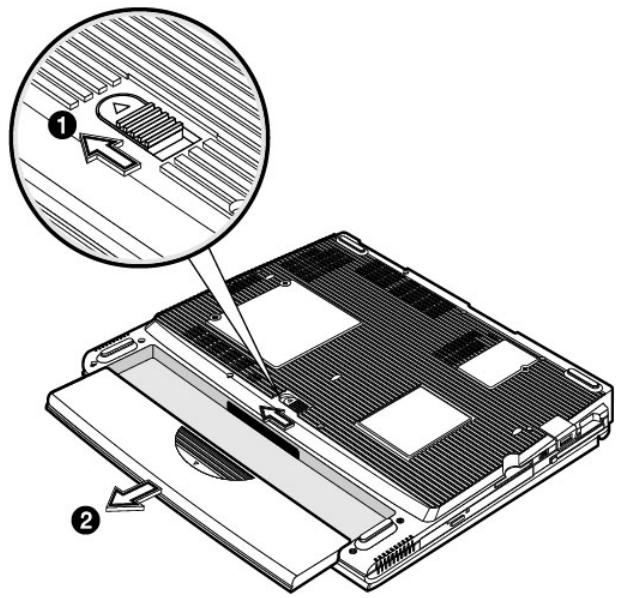

Couvercle du logement de carte mémoire Décrochage de la batterie 3 Batterie

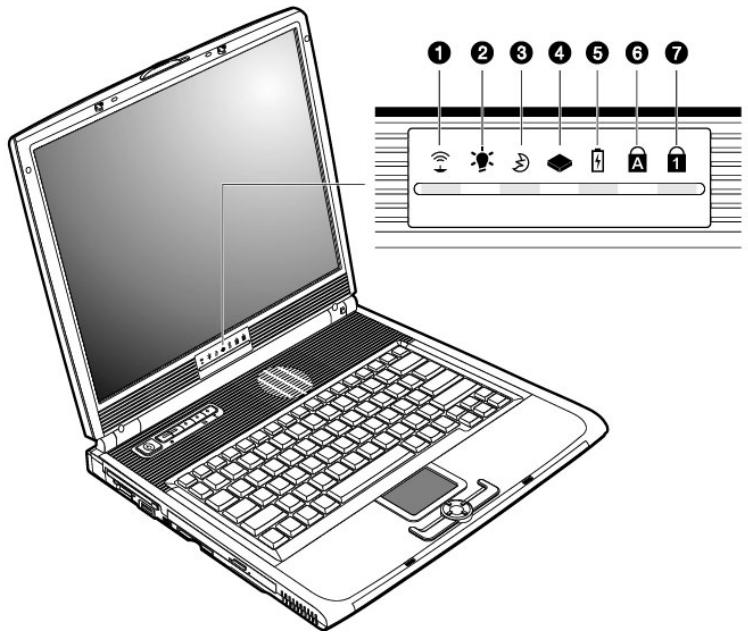

Fonctionnement de l'affichage

Le système indique par l'intermédiaire de voyants l'état de l'alimentation et du système d'exploitation (cf. page 12). Les messages qui s'affichent concernant le système d'exploitation donnent des informations sur l'activité de l'ordinateur :

1	WIRELESS LAN Affichage pour l'échange sans fil de données. (paramétrage d'usine)
2	VOYANT MARCHE/ARRET S'allume lorsque l'ordinateur est en marche (sur batterie ou secteur).
3	VOYANT DE VEILLE S'allume en mode veille.
4	VOYANT D'ACCES Lorsque cette DEL est allumée ou clignote, c'est que l'ordinateur accès au disque dur.
5	VOYANT DE BATTERIE S'allume lorsque la batterie est en cours de charge-ment. Une fois la batterie complètement chargée, cevoyant s'éteint.
6	CAPITAL LOCK - MAJUSCULES Cette DEL s'allume lorsque les majuscules [Caps Lock] sont activées à l'aide de la touche de verrouillage des majuscules. Les lettres du clavier sont alors automatiquement écrites en majuscules.
7	NUM LOCK - VERROILLAGE NUMERIQUE S'allume lorsque les touches numériques [Num Lock] sontactivées.

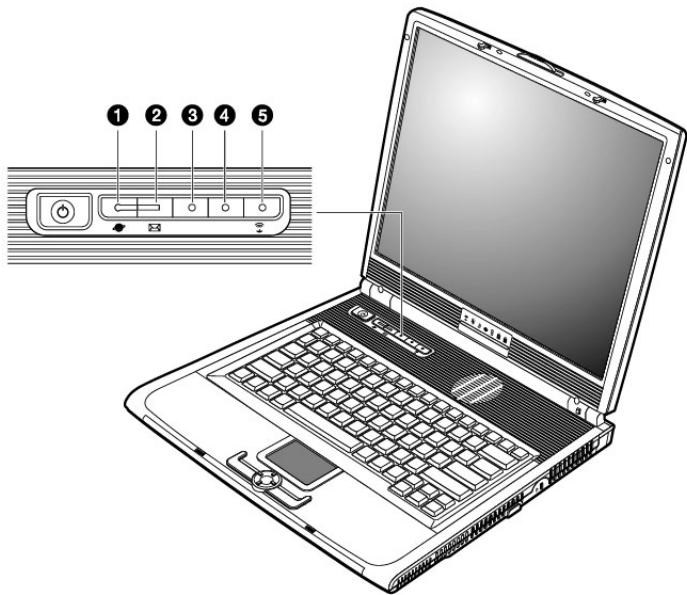

Touches raccourcis

1	2	La touche courriel active le programme de mes-sagerie électronique par défaut.
2	WWW	La touche Internet active le navigateur Internet par défaut.
3	4	Cette touche vous permet de transférer l'affichage de votre ordinateur sur un écran de télévision. Pour cela, il vous faut y brancher un téléviseur (⇒ p. 36).
4	5	Cette touche permet de désirir entre les résolu-tions 640 x 480, 800 x 600 et 1024 x 768.
5	6	Cette touche active ou désactive la fonction Wi-rewless LAN.

Sujet

Démarrage: 21

L'ergonomie du poste de travail 23

Bouton marche/arrêt 25

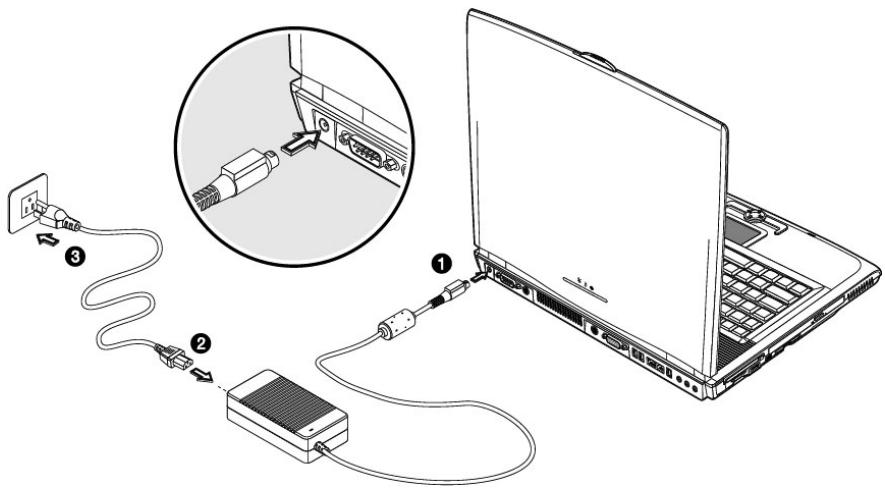

Fonctionnement réseau 26

Fonctionnement batterie 27

Gestion de l'alimentation 30

Ouverture et fermeture de l'écran 32

Résolution de l'écran 33

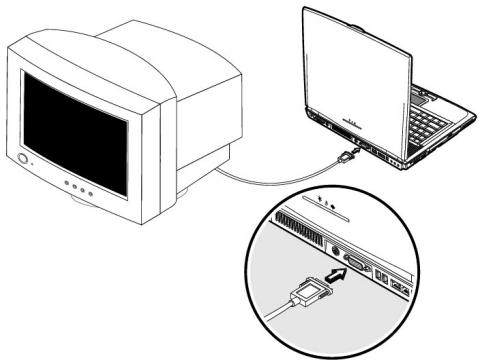

Connexion d'un moniteur externe 34

Connexion d'un téléviseur 36

Leclavier 37

La souris (Touchpad) 38

Pour manipuler correctement votre ordinateur et pour le garder longtemps en bon état, il faut que vous ayez lu le chapitre « Sécurité de fonctionnement » situé au début de ce manuel.

L'ordinateur est déjà complètement pré-installé, vous n'aurez donc pas à régler les pilotes, vous pourrez démarrer immédiatement.

Étape 1

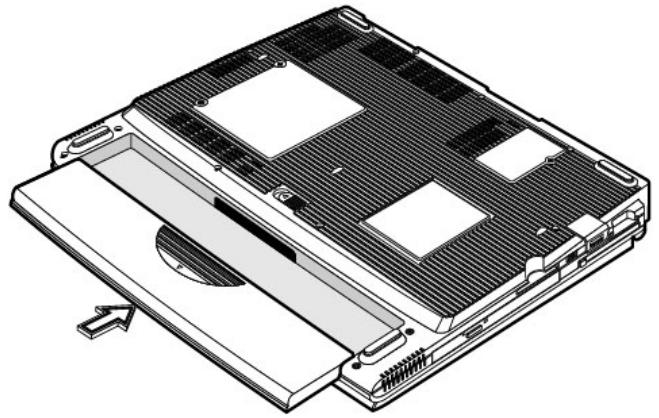

• Mettez la batterie en place avant la mise en marche de l'ordinateur en la faisant glisser dans son compartiment. (⇒ P. 15, 27). Si la batterie n'est pas assez chargée, branchez l'adaptateur secteur.

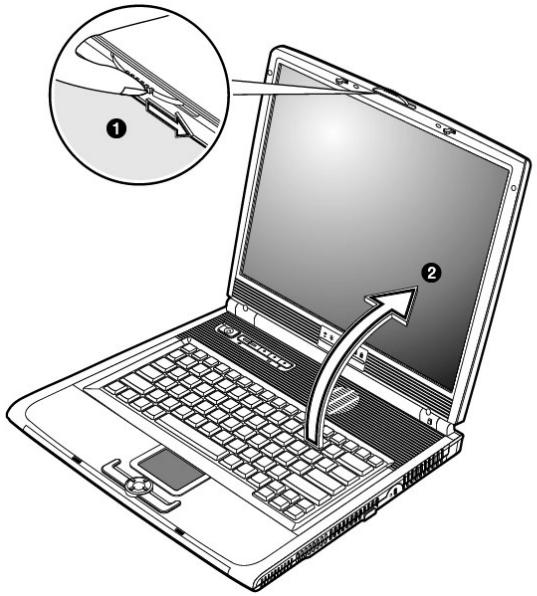

• Ouvrez l'écran en poussant la sécurité vers la droite avec le pouce, puis en amenant l'écran à la position souhaitée entre le pouce et l'index. (⇒ P. 32).

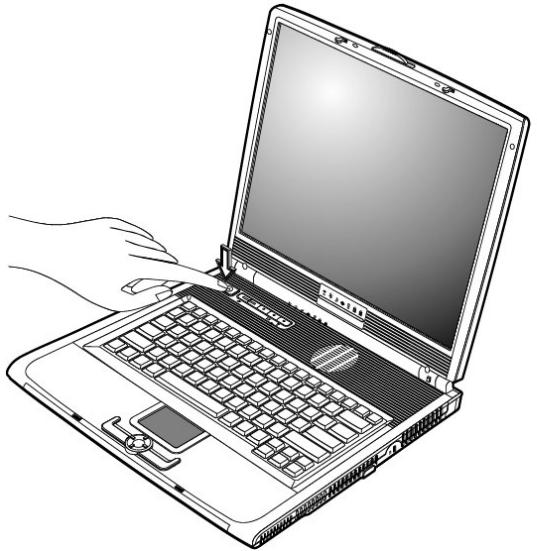

• Allumez l'ordinateur à l'aide de l'interrupteur marché/arrêt. (⇒ P. 25). L'ordinateur démarre et passe maintenant par différentes phases. Aucune disquette de démarrage (par ex. la disquette de récupération) ne doit se trouver dans le lecteur optique, car le système d'exploitation ne serait pas alors chargé à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé.

Étape 2

Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autres aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Explication :

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel.

Pour voir l'ensemble du texte, vous devez déplacer la barre de défilement à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'option «J'accepte le contrat de licence».

Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».

Étape 3

Une fois la session ouverte, l'écran de Windows® s'affiche.

L'ergonomie du POSTE de travail

Un aspect à ne pas négliger est le lieu d'installation de votre PC. Nous allons donc nous attacher d'abord à cet aspect :

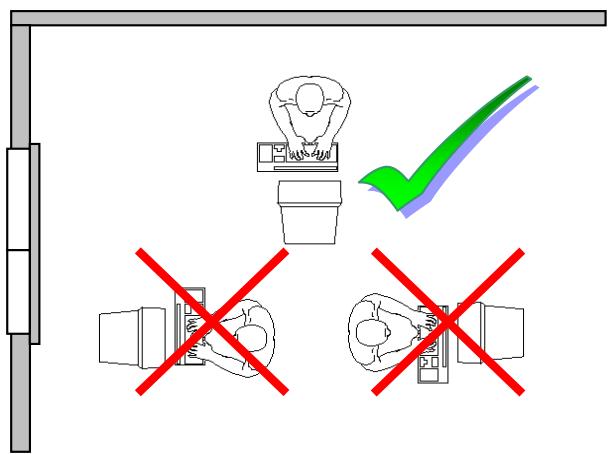

L'emplacement de l'ecran

Tenez compte du fait que le moniteur doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre!).

L'écran ne doit jamais se trouver à proximité d'une fenêtre car c'est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'œil à l'écran plus souvent.

L'écran doit toujours être disposé de façon à ce que le regard soit parallèle à la fenêtre.

La position avec le regard dos à la fenêtre n'est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l'écran. De même, le regard directement en face de la fenêtre n'est pas bon en raison du contraste entre l'écran souvent et la clarté de la lumière du jour peut provoquer des difficultés d'adaptation et des douleurs.

L'orientation en parallèle devrait également valoir pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle.

Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets, les contrastes trop importants entre clair et nombre.... Par exemple : tourner, rabaisser ou rehauser l'écran. On peut également améliorer cette installation en installant des stores à lames ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d'éclairage.

Attention : l'écran doit être positionné de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes de luminosité (malgré la vue admirable par la fenêtre !).

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable.

Pour augmenter votre confort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

• Dos - Lorsque vous êtes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière.
• Bras - Vos bras doivent être coulés et détendus, coudes près du corps, avant-bras et mains parallèles au sol.
• Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas être pliés vers le haut ou vers le bas ou latéralement de plus de 10 degrés.
• Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en acquérir un, assurez-vous que la hauteur de votre chaise est correctement réglée.
• Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Évitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.
• Général - Changez fréquemment de position et faites souvent des pauses pour éviter la fatigue.

Bouton marche/arret

Vous pouvez allumer ou éteindre l'ordinateur en appuyant sur le bouton marche/arrêt (page 12).

Un affichage vous informe sur l'état du système. L'ordinateur s'éteint indépendamment du système d'exploitation lorsque le bouton reste appuyé pendant plus de 4 secondes.

ATTENTION! N'éteignez pas votre ordinateur si le disque dur fonctionne et si le voyant d'accès est allumé. Sinon vous risquez de perdre des données. Afin de protégier le disque dur, il vous faut attendre au moins 5 secondes après avoir éteint l'ordinateur pour le rallumer.

Fonctionnement RESEAU

Votre ordinateur est livré avec un adaptateur secteur universel pour courant alternatif qui s'adapte automatiquement à la source de courant du lieu concerné. Il peut prendre en charge les voltages suivants: AC 100-240V~/ 50-60 Hz. Veuillez respecter les consignes de sécurité des pages 1 et suivantes concernant l'alimentation.

L'adaptateur est branché à une prise de courant alternatively à l'aide d'un câble secteur. Le câble d'alimentation à courant continu est branché à la partie arrêtée de l'ordinateur (cf. page 14).

L'adaptateur fournit du courant électrique à l'ordinateur et recharge en même temps la batterie. Les voyants d'alimentation, situés sur l'ordinateur (cf. page 16), renseignent sur l'état de fonctionnement. Notre batterie se recharge aussi lorsque vous travaillez avec l'ordinateur en laissant l'adaptateur branché.

L'adaptateur secteur consomme de l'électricité même lorsque l'ordinateur n'y est pas branché. Débranchez donc l'adaptateur si l'ordinateur n'est pas branché.

Attention! N'utilisez que le bloc et le cordon d'alimentation fournis.

Les batteries emmagasinent de l'énergie électrique dans leurs cellules et la redistribuent lorsqu'on en a besoin. Afin d'augmenter la durée de vie et la capacité de votre batterie et de garantir son bon fonctionnement, vous devez absolument tenir compte des consignes de sécurité données page 7 et suivantes.

Mise en PLACE de la batterie

Insérez la batterie, ses connecteurs sur ceux du compartiment batterie.

Retrait de la batterie

Pour enlever la batterie, défaites la sécurité (⇒ p. 15, Ⓞ) avant de la tirer de son logement.

Theta ATTENTION! N'enlevez pas la batterie si le voyant de batterie est allumé, vous pourriez perdre des données. REMARQUE: le chargement est interrompu si la température ou la tension de la batterie sont trop élevées.

Chargement de la batterie

La batterie est chargée sur le bloc d'alimentation. Si le bloc d'alimentation est branché, la batterie se recharge automatiquement, indépendamment du fait que l'ordinateur soit allumé ou éteint. Un chargement complet nécessite quelques heures si l'ordinateur est éteint. S'il est allumé, le chargement dure nettement plus longtemps.

Autonomie de la batterie

Une batterie aux ions de lithium complètement chargée fournit de l'énergie pendant environ 2 heures d'utilisation. La durée d'utilisation dépend cependant de la configuration des fonctions d'économie d'énergie, de votre manière de travailler, du processeur de votre ordinateur, de la capacité de mémoire vive et du type d'écran. Sous Windows, des alarmes sonnent lorsque la charge de la batterie tombe en dessous de la valeur minimale définie. Les performances du processeur sont alors diminuées pour économiser le courant.

REMARQUE : les alarmes de batterie et le mode «Low-Battery» (batterie faible) cessent lorsque le bloc d'alimentation est branché.

Controle de la capacite de la batterie

Pour contrôler le niveau de charge de la batterie, déplacez le curseur de la souris sur le symbole d'énergie qui apparait dans la barre des tâches.

Lorsque l'ordinateur fonctionne sur batterie, ce symbole montre une batterie et, lorsqu'il fonctionne sur secteur, c'est une prise qui s'affiche. Si la batterie est en cours de chargement, la prise est barrée d'un éclair.

Vous pouvez obtenir des informations supplémentaires en double-cliquant sur le symbole.

REMARQUE: si vous ignorez l'alarme de batterie faible, votre ordinateur passe en mode de veille prolongée. ATTENTION! Si la batterie est vide, vos données ne seront pas conservées longtemps en mémoire vive. ATTENTION! N'enlevez jamais la batterie lorsqu'l'ordinateur est allumé ou lorsqu'il n'est pas encore passé en mode de veille prolongée, car vous pourriez perdre des données.

Gestion de l'alimentation

Votre ordinateur offre des fonctions d’économie d’énergie automatique et configurables, que vous pouvez utiliser pour optimiser la durée d’utilisation de la batterie et réduire les coûts de fonctionnement en général. Les modes d’économie d’énergie sont appelés mode de veille et mode de veille prolongée.

L'Advanced Power Management (APM) a été développé par Intel et Microsoft et contrôle uniquement les principales fonctions d'alimentation du système.

L'Advanced Configuration and Power Management Interface (ACPI) a été développé par Intel, Microsoft et Toshiba, pour contrôler les fonctions d'économie d'énergie et les fonctions Plug & Play des systèmes.

La nouvelle norme ACPI est supérieure à l'APM. On peut ainsi attribuer des fonctions différentes à la fermeture et à l'ouverture de l'écran pour la gestion de l'alimentation.

METTRE en VEILLE

Avec cette configuration, le contenu de la mémoire vive de votre ordinateur est conservé, tandis que presque tous les autres composants de votre ordinateur sont complètement éteints ou que la consommation de courant est réduite à un minimum.

En mode de veille, l'ordinateur reste actif avec une consommation de courant minimale. Le voyant de veille (⇒ p. 16, 8) s'allume. Une brève pression sur l'interrupteur marche/arrêt remet l'appareil en route.

La VEILLE prolongee

La veille prolongée est une alternative astucieuse à la mise hors tension totale de l'ordinateur. Dans cet état, toutes les données de la mémoire vive (systèmes et graphiques) sont copiées dans un fichier sur le disque dur.

Dès que toutes les données ont été sauvegardées, l'ordinateur est éteint. Au démarrage suivant de l'ordinateur, ces données sont réécrites par le BIOS dans la mémoire vive. En quelques instants, l'ordinateur se trouve exactement dans l'état dans lequel vous l'aviez laissé à la dernière utilisation.

Si vous fermez l'ordinateur alors que vous êtes en train de travailler sur un document (et sous réserve que la configuration ACPI ait été définie correctement), l'ordinateur fait automatiquement le reste pour vous. Au redémarrage, vous vous trouvez exactement à la ligne à laquelle vous travailliez au moment de l'interruption.

Contrairement à un moniteur traditionnel, l'écran à cristaux liquides ne présente ni rayonnements ni scintillements.

Ouverture et fermeture de l'ecran

Un loquet garde l'écran fermé lorsque l'ordinateur n'est pas utilisé.

Pour l'ouvrir, poussez le loquet (1) avec le pouce vers la droite, soulevez (2) ensuite l'écran à l'aide du pouce et de l'index et mettez-le dans la position souhaitée.

L'écran ne doit pas être ouvert à.

N'essayez pas de l'ouvrir de force.

Les combinaisons de touches suivantes vous permettent de contrôler des fonctions d'écran.

Resolution de l'ecran

L'écran incorpore présente, selon sa taille, une résolution de 1024 x 768 pixels. Si vous passez, dans le programme auxiliaire de Windows «Propriétés de l'affichage», à une configuration différente, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran. Un grossissement provoque des déformations à l'affichage, en particulier pour l'écriture. Vous pouvez cependant travailler avec une résolution plus élevée si vous branchez un moniteur externe à plus haute résolution.

Vous devez réduire l'intensité de couleur pour augmenter la résolution de l'écran, car la mémoire vidéo n'accepte qu'une certaine capacité. Avec le programme auxiliaire de Windows «Propriétés de l'affichage», ajustez la présentation aux modes utilisés.

Connexion d'un moniteur externe

L'ordinateur dispose d'un port de moniteur externe.

1. Posez l'ordinateur correctement.
2. Branchez le câble du moniteur externe au port VGA de l'ordinateur (⇒ p. 14).
3. Branchez le moniteur externe sur le secteur et mettez-le sous tension.
4. Mettez l'ordinateur en marche.

Lors du branchement d'un moniteur externe, deux possibilités de configuration vous sont données :

1. Mode clone (même affichage sur les deux écrans)

Appuyez sur les touches FN + F3 pour activer le moniteur externe. L'écran de l'ordinateur s'éteint. Pour régler l'affichage, suivez les indications du fabricant du moniteur.

Si vous appuyez à nouveau sur les touches FN + F3, l'affichage sera activé sur les deux appareils.

Appuyez de nouveau sur les touches FN + F3 pour désactiver le moniteur externe et allumer l'écran de l'ordinateur.

2. Bureau étendu

(Dans ce mode, le deuxième moniteur [external] affiche un bureau plus grand. Les fenêtres du premier écran peuvent être décalées sur le deuxième.)

Cette option n'est pas prise en charge par la combinaison de touches FN + F3.

Cliquez n'importe où sur votre bureau à l'aide du bouton droit de la souris et choisissez Propriétés pour ouvrir le programme Propriétés de l'affichage.

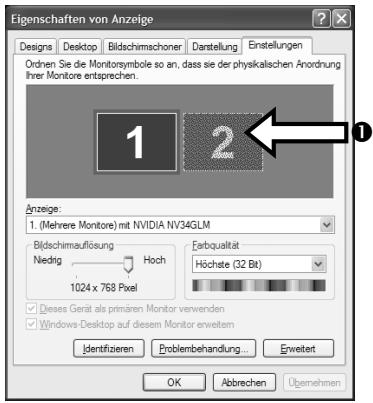

• Dans l'onglet Paramètres, cliquez avec le bouton gauche de la souris sur le deuxième écran 0.

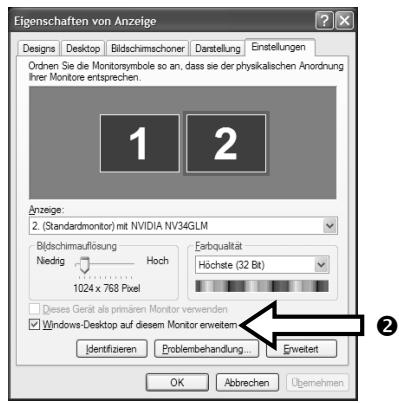

• Choisissez l'option Étendre mon bureau Windows sur ce moniteur ②, puis cliquez sur OK.
• Pour désactiver cette fonction, décochez la case « Étendre mon bureau Windows sur ce moniteur »

Vous pouvez aussi régler dans cet onglet la résolution d'écran et la qualité de couleurs du moniteur en cours d'utilisation.

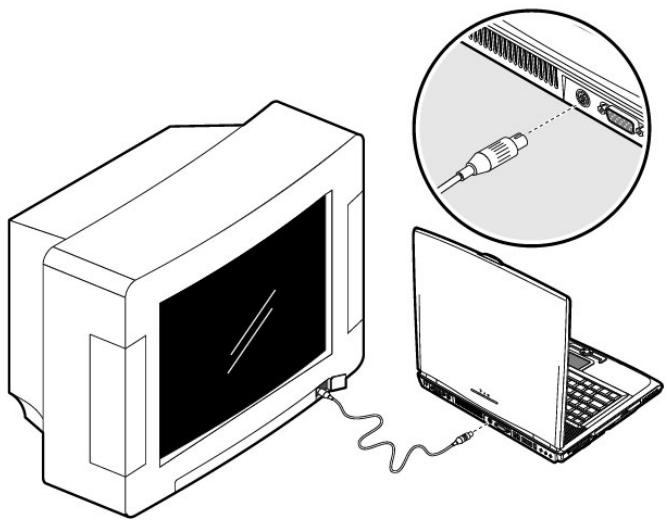

Branchement d'un televiseur

L'ordinateur dispose d'un port pouvant accueillir un téléviseur. Pour brancher un téléviseur à votre ordinateur, procédez comme suit :

1. Posez l'ordinateur correctement.
2. Branchez le câble du téléviseur au port S-video de l'ordinateur (⇒ p. 14).
3. Branchez le téléviseur sur le secteur et mettez-le sous tension.

Allumez votre ordinateur et placez-le à une hauteur.

Si votre ordinateur se trouve en mode clone, vous pouvez transférer votre affichage sur le téléviseur à l'aide de la touche de démarrage rapide.

Si l'option Etendre mon bureau Windows sur ce moniteur du programme Propriétés de l'affichage est activée, elle doit d'abord être dé-sactivée pour permettre le transfert de l'image sur le téléviseur.

Le clavier

Grâce à la double fonction de certaines touches, vous disposez des mêmes fonctions que sur un clavier Windows normal. Certaines fonctions sont obtenues à l'aide des touches FN propres à l'ordinateur.

Combinaisons de touches specifiques a l'ordinateur

Combinaison	Fonction	Description
Fn + F1	?	Une liste des combinaisons de touches est représentée.
Fn + F2	#	Fonction de gestion de l'alimentation. Cette combinaison de touches est réglée par défaut sur Mettre en veille. Pour adapter cette touche à vos besoin, utilisez la Gestion de l'alimentation, accessible à partir du programme Propriétés de l'affichage.
Fn + F3	□□□	Permet deCHOISIR le type d'affichage entre affichage à cristaux liquides, écran à tube cathodique et affichage simultané.
Fn + F4	*□	Éteint la lumière d'arrière-plan afin d'économiser de l'énergie. La lumière se rall u-mera à la première pression sur n'importe celle touche.
Fn + F5	□/□□	Active ou désactive les haut-parleurs.
Fn + F11	Num□	Active le verrouillage numérique (⇒ p. 17).
Fn + F12	Déf□	Touche <Scroll Lock>. Elle est utilisée dans la plupart des applications pour faire défilier l'écran sans avoir à déplacer le curseur.
Fn + ↑	DéBUT	Exécute la fonction Début.
Fn + ↓	FIN	Exécute la fonction Fin.
Fn + ←		Diminue la luminosité de l'écran.
Fn + →		Augmente la luminosité de l'écran.
Fn + ↑	↑	Augmente le volume.
Fn + ↓	↓	Diminue le volume.

La SOURIS (touchpad)

La souris « Touchpad » se trouve devant le clavier (voir page 12). Le pointeur de la souris suit la direction que vous lui indiquez par le mouvement de votre doigt ou de votre pouce sur le Touchpad.

N'utilisez pas de crayon à bille ni aucun autre objet, car cela pourrait endommager votre Touchpad.

Sous le Touchpad se trouvent les boutons droit et gauche de la souris, qui s'utilisent comme sur une souris normale. Cependant, vous pouvez aussi effectuer un click ou un double-click directement sur le Touchpad, en touchant brièvement une ou deux fois la surface du Touchpad. Dans le Panneau de configuration de Windows®, vous trouverez sous l'icône « Souris » bon nombre de configurations utiles qui vous faciliteront son utilisation quotidienne. Bien que l'utilisation de ce type de souris demande un temps d'adaptation, vous constaterez vite qu'il est aussi simple de se servir d'une souris « Touchpad » que d'une souris normale.

Sujet

Disque dur 41 La barrette mémoire USB 43 Le lecteur optique 43 Au sujet du graveur 52 La carte son 53 Modem 56 Fonctionnement du réseau 58 Le connecteur pour cartes mémoire 68 Le connecteur de cartes PCMCIA 70 Ports 72 Logiciels 77

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données. Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que, en général, vous puissiez travailler de façon optimale sans avoir besoin de l'instruire vous-même. Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur ; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouvent le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisée. Le disque dur est désigné par les lettres C, D et E. Lorsque l'ordinateur accède au disque dur, le voyant correspondant s'allume.

N'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituellement, votre disque dur est partagé en plusieurs partitions (si la configuration est différente, veuillez vous reporter au chapitre « administration du porteur de données » dans l'aide Windows®).

Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs mis en place.

La deuxième partie (Backup) sert de sauvegarde des données et contient en plus des drivers (D:\Driver), des programmes d'utilisation (D:\Tools) pour votre ordinateur.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre ordinateur portable.

Repertoire important

Vous trouverez ci-dessous les répertoires les plus importants et la description du contenu.

Attention! N'effacez et ne modifiez pas ces listes et leur contenu, car vous pourriez perdre des données ou mettre en danger la fonctionnalité du système. Remarque supplémentaire: si vous modifiez la partition de récupération dans un système de fichiers NT (NTFS), vous ne pourrez plus restaurer l'état initial ( p. 98) à partir de la disquette de support.

C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration à la livraison, ces données sont masquées pour des raisons de sécurité. C:\Program Files Comme le nom le laisse déjà supposer, les programmes de ce répertoire installent les données apparant à l'utilisation. C:\Windows Le menu principal de Windows.

C'est ici que le système d'exploitation enregistre ses données.

C:\Documents and Settings Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC. D:\Driver Dans ce classeur, vous trouvez les drivers nécessaires à votre PC (déjà installés). D:\Tools Ici vous trouvez des programmes supplémentaires et d'autres documentations pour votre PC. E:\Recover C'est ici que se trouvent les données de sauvegarde avec lesquelles vous pouvez reproduire la configuration d'origine.

Attention! N'essayez jamais d'éteindre l'ordinateur lorsque ce voyant est allumé, vous pourriez perdre des données.

La barrette mémoire USB sert au transport des données et remplace la disquette comme support. Notre système est livré avec une barrette mémoire d'une capacité de 64 Mo. Avant d'utiliser votre barrette mémoire USB, veillez à respecter les consignes suivantes:

• Conservez la barrette mémoire à l'abri de l'humidité et évitez les vibrations, la poussière, la chaleur et l'exposition directe aux rayons solaires afin d'éviter les perturbations de fonctionnement.
• N'ouvre jamais le boîtier. Ceci annulerait votre garantie et pourrait entraîner la destruction de la barrette.
• Après un transport, attendez que la barrette soit à température ambiante avant de l'utiliser. En cas de fortes variations de température ou d'humidité, la condensation peut entraîner une accumulation d'humidité qui peut causer un court-circuit électrique. Replacez le cache qui protège les connecteurs avant le transport.

Utilisation

• Cette barrette mémoire est conçue pour l'utilisation sous Windows® XP/ME et 2000. Aucun pilote n'est nécessaire pour ces systèmes d'exploitation.
• Retirez le cache qui protège les connecteurs de la barrette mémoire USB et connectez-la sur l'un des ports USB libres de votre Notebook.
• La barrette mémoire USB est alors reconnue et le système d'exploitation lui affecte une lettre d'unité libre. Vous pouvez maintenant l'utiliser comme un lecteur de disquette (copier ou supprimer des fichiers, etc.).

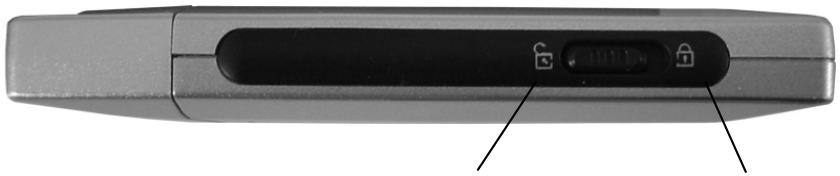

Protection contré l'ecriture et l'effacement

désactivé activé

Déplacez le commutateur de protection de la mémoire pour activer/désactiver la protection contre l'écriture et l'effacement de votre barrette mémoire USB. Quand cette protection est activée, il n'est pas possible d'effacer ou d'écrire des données dans la barrette mémoire USB.

La barrette mémoire USB n'est pas reconnue:

La barrette mémoire USB est-elle correctement raccordée? Vérifiez dans le gestionnaire de périphériques de Windows® si les périphériques USB sont correctement installés. Si nécessaire, réinstallez le contrôleur USB.

Il n'est pas possible de lire et/ou d'écrire des fichiers:

Avez-vous activé la protection contre l'écriture et l'effacement? Avez-vous formaté la barrette mémoire sur un autre ordinateur? Les différents types de formatage (FAT/FAT32/HFS) peuvent s'avérer incompatibles. Sauvegardez les fichiers et reformatez la barrette mémoire sous un format compatible.

Selon la version, votre ordinateur peut être équipé d'un lecteur CD/DVD/CD-RW, d'un lecteur combo (prise en charge du DVD et des CD-RW) ou d'un graveur de DVD.

Le tableau ci-dessous vous indique les supports auxquels correspondent les lecteurs :

Vous pouvez lire un disque au moyen du lecteur approprié pour autant que le format du disque soit supporté par le lecteur et par le système d'exploitation. En d'autres termes, vous risquez de ne pas pouvoir lire un CD conçu pour un autre système d'exploitation.

• Les supports DVD (DVD R/RW) doivent être compatibles avec votre type de lecteur. Il existe différents formats (DVD-R, DVD+R, etc.) qui ne sont pas compatibles entre eux. La vitesse d'écriture propre à votre lecteur doit être supportée elle aussi. Notre DVD-ReWriter est un lecteur multi-formats supporting les DVD-R et les DVD+R.

Dans la mesure où cette technologie est encore relativement récente, il se peut que vous rencontres des incompatibilités même en utilisant les médias appropriés. C'est pourquoi nous recommendons d'utiliser exclusivement des disques de marque et de vérifier leur compatibilité avec vos appareils. En revanche, les disques CD ne posent aucun problème et peuvent normalement être gravés sans aucune difficulté à l'aide de votre lecteur CD ou DVD (selon ce que vous possédez). Néanmoins, nous vous recommendons de vérifier quel média convient le mieux à votre appareil.

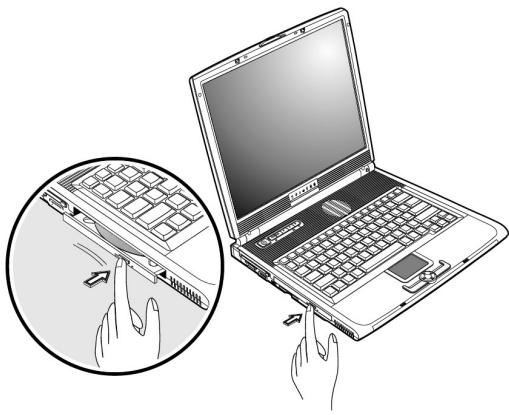

Chargement d'un DISQUE

Remarque: Ne collez pas de feuilles de protection ou d'autres autocollants sur les CD. N'utilisez pas de CD déformés ou endommagés pour éviter d'abîmer votre lecteur. Attention : N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourraient se casser, détruire vos données et endommager votre appareil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Contrairement au lecteur optique d'un PC, l'ordinateur dispose d'un système de maintien du disque.

Il convient de vérifier en insérant le disque qu'il est bien enfoncé.

ATTENTION! Si le disque n'est pas correctement placé, il peut être endommagé lors de la fermeture du tiroir du lecteur.

1. Tirez complètement le tiroir avec précaution.
2. Retirez le CD de sa pochette, si possible sans toucher la face non imprimée (données).
3. Placez le disque, étiquette vers le haut, dans le tiroir et appuyez légèrement dessus afin que le disque soit bien à plat et bien fixé sur le tiroir.
4. Vérifiez que le CD peut tourner librement et repoussez doucement le tiroir dans le lecteur de CD-ROM.

La dette « F » est affectée par défaut à votre lecteur optique. Avec l'Explorateur Windows (Poste de travail), vous pouvez facilement accéder aux données de vos disques. Lancez l'Explorateur à partir du menu Démarrer ou en appuyant en même temps sur la touche Windows et la touche « E »

Lors de l'accès aux DVD vidéo (ou aux fichiers audio et vidéo de CD de données normaux), ce sont les programmes multimédias préinstallés qui sont automatiquement utilisés.

Si vous voulez éjecter le CD, appuyez sur le bouton d'éjection.

ATTENTION! Lorsque l'ordinateur accède au lecteur de CD-ROM, le voyant d'accès est allumé. N'essayez pas alors de retirer le CD du lecteur.

Retrait MANUEL d'un DISQUE BLOQUE

Si le tiroir ne s'ouvre plus automatiquement, il peut être ouvert manuellement, si toutefois votre appareil possède une ouverture de secours (voir page 12, 7).

Redémarrez l'ordinateur. Si le tiroir est toujours bloqué, procédez comme suit :

1. Quittez Windows et éteignez l'ordinateur.
2. Introduisez un objet fin et long (par exemple un trombone redressé) dans l'ouverture de secours (7) jusqu'à ce que vous rencontrez une résistance. Une légère pression provoque l'ouverture du tiroir.
3. Retirez le CD et redémarrez le PC.

Lecture des disques

Pour accéder au disque, ouvre le dossier du lecteur correspondant dans le Poste de travail.

Les disques audio et vidéo (ou les fichiers audio et vidéo de CD de données normaux) seront lus par les programmes multimédias préinstallés sur votre ordinateur.

Les lecteurs de CD et de DVD peuvent tous deux lire des CD audio, mais vous ne pouvez écouter des DVD audio qu'avec le lecteur DVD.

S'il s'agit d'un DVD audio et en fonction des logiciels installés, vous devrez parfois ouvrir en plus un programme de lecture de DVD. Vous trouvez des informations supplémentaires sur les DVD à la page 50.

Qu'est-ce que le DVD ?

Le Compact Disc (CD) a été introduit en 1982. Le CD est aujourd'hui un moyen de stockage de données incontournable, pour le multimédia, les produits ordinateurs, et aussi en partie pour la vente.

Un CD peut stocker jusqu'à 700 Mo de données, ce qui est trop peu pour mémoriser un film entier de bonne qualité.

Le DVD (Digital Versatile Disc) a le même format qu'un CD, mais peut enregistrer davantage de données, parce qu'elles sont stockées de façon plus dense et parfois sur les deux faces.

Chaque face peut ainsi contenir deux couches d'informations (dual layer). Grâce à la densité de données plus élevée, la vitesse de transfert est également beaucoup plus élevée que celle du CD, de telle sorte qu'un lecteur DVD 6 x transmet beaucoup plus de données qu'un lecteur de CD-ROM 6 x.

Le lecteur DVD est capable de lire aussi bien les DVD-ROM que les CD-ROM, et vous permet ainsi d'avoir accès à vos anciens supports de données.

Le dvd-video

Propriétés particulières du DVD-Video :

• jusqu'à 8 heures de film sur un DVD
• jusqu'à 8 pistes audio et 32 plages -onne pleine d'image que le VHS ou le SVHS
• navigation rapide, arrêt sur image, etc. choix de plusieurs perspectives de caméra
• Commandes de protection de la jeunesse - L'option «Contrôle parental» permet de rendre certaines scènes ou des films entiers accessibles uniquement à une tranche d'âge définie. Les lecteurs DVD peuvent par exemple être configurés de telle sorte que les scènes accessibles uniquement aux plus de 18 ans ne soient pas montrées.

Les differents formats du DVD

Format	Face A	Face B	Capacité maxi
DVD-5	SL	-	4,7 Go
DVD-9	DL	-	8,5 Go
DVD-10	SL	SL	9,4 Go
DVD-14	DL	SL	13,2 Go
DVD-18	DL	DL	17,0 Go
SL=Single Layer, DL=Dual Layer

Informations sur le code regional du DVD

La lecture de films DVD inclut le décodage vidéo MPEG2, des données audio numériques AC3 et du déchiffrement des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des cessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière.

Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes être publiées dans différentes régions, mais les règles CSS exigent que chaque système de déchiffrement CSS puisse être employé pour une seule région à la fois.

Les films en version DVD sont distribués dans plusieurs régions, mais les règles CSS stipulent que chaque système de déchiffrage du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous devez faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.

Au SUJET du graveur

Cette section ne s'applique qu'aux appareils équipés d'un graveur de CD, d'un combo ou d'un graveur de DVD.

Tout d'abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, copie possible) ou CD-Rewritable (CDRW, écrasement possible).

CD et DVD BRUTS

Les CD et DVD bruts sont pressés par un maître de verre et ensuite scellés. Dans le cas des CD bruts, les "zéros" et les "chiffres un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Évitez pour cette raison

• un rayonnement du soleil (UVA/UVB)
• des éraflures et des endommagements
• des températures extrêmes

Votre lecteur optique peut écrire sur les supports vierges suivants :

DVD+R et DVD-RW (jusqu'à 4,7 Go) DVD+RW et DVD-RW (jusqu'à 4,7 Go) CD-R 700 Mo (80 minutes) CD-R 650 Mo (75 minutes) CD-RW

Votre ordinateur possède une carte son stéréo intégrée de 16 bits avec effet 3D («Surround). La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0. Cela garantit un fonctionnement optimal pour tous les programmes et les jeux courants. Si vous souhaitez modifier le volume global, cliquez sur le symbole représentant un haut-parleur dans votre barre des tâches. En double-cliquant, vous ouvrez la Commande de volume.

Vous avez en outre la possibilité de régler le volume à l'aide des combinaisons de touches (⇒ p. 37).

En appuyant sur les touches Fn +, vous augmentez le volume. Avec la combinaison Fn +, vous le diminuez.

Entrée Audio (⇒ page 14)	Pour l'enregistrement de données à partir de sources audio externes. Sortie haut-parleurs des enceintes arrêté en mode 4 ou 6 canaux.
Entrée Microphone (⇒ page 14)	Pour l'enregistrement de données à partir d'un microphone externe. Sortie haut-parleurs centraux/caisson de basses en mode 6 canaux.
Sortie Audio (⇒ page 14)	Pour la restitution du son sur des appareils stéréo externes, tels que haut-parleurs ou casques. Raccordement vers chaîne hi-fi (analogique ou SPDIF numérique optique). Le Notebook détecte automatiquement si la connexion établie est analogique (fiche stéréo 3,5mm) ou digitale (optique). (Les haut-parleurs internes sont coupés lorsqu'un apparueil de ce type est branché.)

Votre ordinateur est équipé de haut-parleurs, si bien que vous pouvez toujours restituer du son sans appareils supplémentaires. Cependant, la connexion à une installation hi-fi améliore considérablement la qualité du son.

Si les connexions audio externes ont une double fonction, le Notebook est doté d'un système de sonorisation volumique (Surround). Le logiciel fourni vous permet d'effectuer les paramétrages nécessaires:

1. Dans la barre des tâches, cliquez sur le symbole suivant:

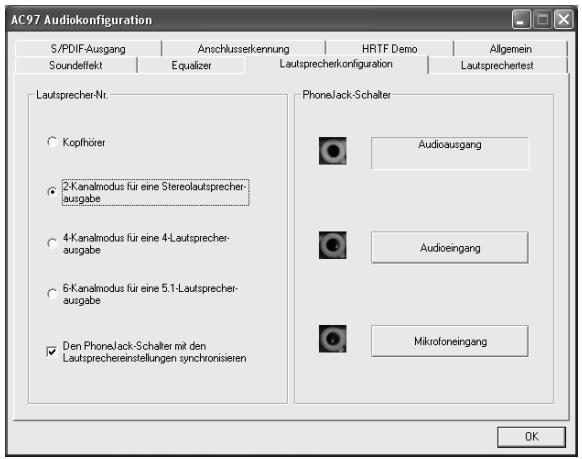

Ceci ouvre le programme d'aide de la configuration audio, qui vous permet de partager à de nombreux réglages.

Vous pouvez également spécifier ici quelle configuration de hauts-parleurs vous utilisez pour le surround.

Cliquez sur l'onglet „Effet sonore“, pour paramétrer le système en fonction de vos besoins.

Vous pouvez choisir entre quatre options de configuration:

Casque d'écoute Mode 2 canaux pour installation stéréo Mode 4 canaux pour installation à 4 hauts-parleurs Mode 6 canaux pour installation 5.1

Résumé:

Configuration haut-parleur	Port à l'ordinateur	Fonction
Mode 2 canaux*	Sortie Audio	✕	Sortie haut-parleur
Mode 4 canaux	Sortie Audio	✕	Sortie haut-parleur à l'avant
	Sortie Audio	✕	Sortie haut-parleur à l'arrière
Mode 6 canaux	Sortie Audio	✕	Sortie haut-parleur à l'avant
	Sortie Audio	✕	Sortie haut-parleur à l'arrière
	Entrée Microphone	✕	Central/ Sortie Subwoofer

• Par défaut, votre Notebook est paramétré en mode 2 canaux.

Le modem / réseau est équipé d'une prise RJ11, à laquelle on peut brancher un fil de téléphone standard.

Qu'est-ce qu'un MODEM?

Le terme "modem" est l'abréviation de MOdulateur/DEModulateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation).

Le modem du poste récepteur annule la transformation (démodulation). De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme les sons arrivant par la ligne téléphonique en données. Le modem incorpore peut recevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certain providers de télécommunication, l'émission de puissance des modems est limitée, la vitesse de download maximale possible peut être restreinte. La vitesse effective peut dépendre des conditions online et d'autres facteurs. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse sont une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

ATTENTION! N'utilisez que des prises téléphoniques analogiques. Le modem intégré ne fonctionne pas avec les valeurs de tension des systèmes téléphoniques numériques.

Branchement du MODEM

Connectez l'extrémité avec la prise RJ11 (prise occidentale) à l'interface modem/réseau et l'autre extrémité à une prise téléphonique analogique qui soient facilement accessible.

REMARQUE: ne mettez pas l'ordinateur en mode de veille prolongée lorsque vous êtes connecté à votre fournisseur d'accès à Internet, car dans ce cas la liaison au modem sera coupée.

Qu'est-ce qu'un RESEAU?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (imprimante, modem et lecteurs optiques).

Voici quelques exemples en pratique :

• Dans un bureau, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante dans le réseau et sauvegardent leurs données sur un serveur.
• Dans un foyer privé, les PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de journer à des jours en réseau ou d'échanger des données.

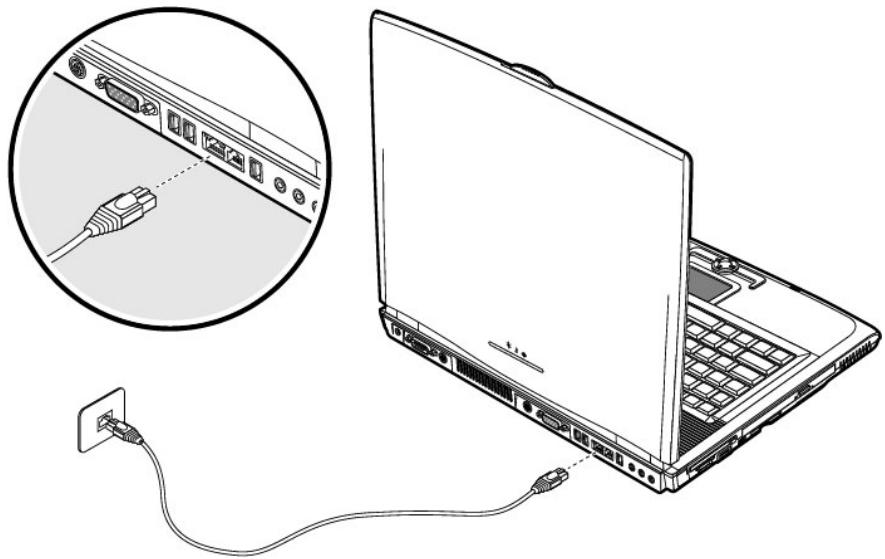

Connexion RESEAU FAST ethernet

Si votre ordinateur portable est relié à une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau. Les explications qui suivent s'appliquent aux ordinateurs qui disposent d'une connexion réseau.

Connectez l'extrémité du câble comportant la prise RJ45 (prise occidentale) à l'interface réseau et l'autre extrémité à une prise téléphonique analogique facilement accessible.

DE QUOI A-T-ON BESOIN POUR UN RESESAU?

Afin de permettre la communication entre PC, il faut remplir plusieurs conditions :

1. -ci est compatible avec le Fast Ethernet Standard (10/100 Mbit), sauf contre-indication.
2. âble de type Shielded Twisted Pair (CAT5) qui est muni d'une fiche RJ-45.
3. Si deux pc sont reliés, il faut la variante type CrossLink de ce cable.
4. Si plusieurs pc sont reliés, il faut un dispatcher supplémentaire (Hub ou Switch) et la variante Patch du cable.
5. Les PC reliés doivent avoir un système d'exploitation compatible avec une connexion réseau. C'est le cas avec Windows®.
6. Les PC concernés doivent parler la même langue pour se comprendre. La langue du réseau est un protocole :

Le protocole réseau est établi par l'intervention du service client. Si tous les PC ont chargé le même client (par ex. « Client pour Réseau-Microsoft® »), la première condition est remplie. Notre PC, à condition qu'il soit muni de ce système, est préconfiguré en usine avec ce système. - Afin que les données puissent être transportées par le réseau, un protocole de transport est nécessaire. Sur votre PC réseau, TCP/IP est préconfiguré. C'est le protocole le plus courant et absolument nécessaire pour l'accès à Internet. En général, vous n'avez besoin de IPX/SPX que s'il est nécessaire de contacter les réseaux Novell®.

1. La configuration des protocoles doit être correcte. Dans votre PC réseau, le TCP/IP est configuré de telle manière que les réglages nécessaires sont automatiquement effectuels par le serveur DHCP. Etant donné que ce n'est disponible que dans des gros réseaux, Windows® ME et Windows® XP proposent un mécanisme qui automatise cette fonction et s'occupe de manière autonome des réglages. Vous pouvez aller chercher ces réglages dans la demande d'informations avec ipconfig/all.
2. Afin de rendre possible l'accès général aux ressources, celles- entuellement le mot de passe si nécessaire. Si l'autorisation a fonctionné, elle sera indiquée par une main tendue en dessous de l'icône :

HPCL8500-PS

1. Les ressources autorisées peuvent être affichées et reliées dans l'environnement réseau.

Regler les problemes DUS au RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans l'environnement du réseau?

L'environnement du réseau est en décalage horaire. Vérifier l'autorisation en mettant le nom du PC concerné.

Pourquoi reçoit-on un message d'erreur lorsqu'on clique dans l'environnement réseau?

Le nom de l'ordinateur doit être unique dans le réseau et ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes réseau n'arrivent pas à communiquer entre elles. A quoi cela peut-il être dû?

Il se peut qu'une des cartes réseau en action travaille avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbit) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le driver réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un cable Cross-Link, sinon, utilisez un cable Patch.

Veuillez également contrôler les protocoles et les configurations.

Le transfert de données est inexact ou très lent. À quoi cela peut-il être dû?

Peut être avec vous utilisé le mauvais câble (UTP / CAT3 ou inférieur) ou il est situé à côté d'un câble électrique ou d'une autre source d'électricité.

Wireless LAN (RESEAU RADIO)

Wireless LAN est un équipement optionnel. Cette fonction vous permet d'établir une connexion réseau par radio vers le récepteur correspondant.

ATTENTION! N'utilisez la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous êtes certain que ne subsiste aucun risque de détérioration.

Conditions

Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est un appareil de transmission radio qui communique avec votre Notebook et pilote l'accès au réseau auquel vous êtes raccordé.

Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés internet. Ils permettent l'accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellement être payants.

On trouve souvent des points d'accès avec modem DSL intégré. Ces routeurs établissent la liaison avec une connexion internet DSL existante et le Wireless LAN.

Il est également possible de créer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès. Cependant, un réseau sans router est limité aux appareils qui lui sont directement connectés.

La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g (compatible au standard 802.11b). La norme 802.11a n'est pas supportée.

Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous

les appareils. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau.

La vitesse de transfert, qui est au maximum de 11 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur.

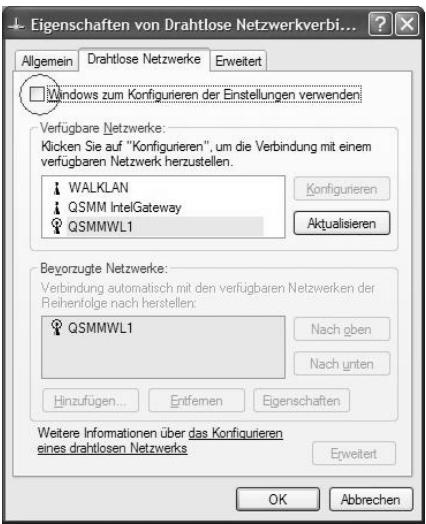

Pour configurer une connexion réseau sans fil, désactivez dans le sous-menu l'option "Utiliser Windows pour la configuration des paramètres" dans Pilotage du système dans Propriétés du réseau pour utiliser les possibilités de réglage avancées du logiciel WLAN.

Pour lancer le logiciel, cliquez sur cette icône dans la barre des tâches:

Choisissez ici l'option Advanced Configuration pour effectuer les modifications appropriées. Ces modifications seront activées uniquement lorsque vous établirez la liaison réseau sans fil à l'aide de la touche de démarrage rapide (⇒ p. 18, Ⓢ).

Fonction	Description
State	Informations sur la connexion au point d'accès le plus proche
Current Tx Rate	Indique la vitesse actuelle de transfert
Current Channel	Indique quel est le canal de connexion actuel
Disable Radio	Ce bouton permet permet d'activer et de dé-sactiver la connexion WLAN.
Rescan	Balaye tous les canaux disponibles à la recherche de connexion réseaux disponibles
Throughput	Taux de transfert en bytes/seconde
Link Quality	Indique la qualité de la connexion entre la carte Wireless LAN et le point d'accès.
Signal Strength	Indique la puissance du signal entre la carte Wireless LAN et le point d'accès.

Fonction	Description
Profile Name	Enregistrez ici le profil correspondant à votre connexion réseau sans fil
Network Name	Vous pouvez saisir ici le nom du réseau avec lequel vous allez établier une connexion
Network Type	Paramétrage de la connexion réseau. Soit avec un point d'accès, soit en Peer-to-Peer (conNECTION directe avec un autre PC).
Peer to Peer Channel	Sélection du canal correspondant pour une connexion Peer-to-Peer.
Defaults	Rétablit les paramétrages standard d'usine
Transmit Rate	Paramétrage des différentes vitesses de con-nexion

Fonction	Description
Encryption (WEP security)	Paramétrage du type de cryptage qui est déjà définis dans le point d'accès lié nédon. "WEP" est un cryptage de données qui prévient l'accès non autorisé à votre réseau sans fil.
Create Keys Manually	Saisie de 4 clés différentes, soit alphanumeric-ques, soit hexadécimales.
Use WEP Key	Sélection de la clé WEP.

Les cartes mémoire sont des supports qui sont par exemple utilisées dans le domaine de la photographie numérique et qui remplacent graduellement la disquette comme support. La forme et la capacité des cartes mémoire varient selon le fabricant.

Votre Notebook supporte les formats suivants:

MMC (MultiMediaCard) - SD (Secure Digital) - Memory Stick / Memory Stick Pro - CF (Compact Flash) - IBM® Microdrive

Assurez-vous lors de l'insertion d'une carte mémoire que les contacts décrits dans la liste ci-après sont placés dans le bon sens. L'insertion incorrecte d'une carte peut endommager le lecteur de carte et/ou la carte elle-même.

Logement	Type de carte	Contacts de connexion
3 en 1 (⇒ p. 13)	SD (Secure Digital)MMC (MultiMediaCard)Memory StickMemory Stick Pro	vers le basvers le basvers le basvers le bas
CF (⇒ p. 13)	CF (Compact Flash)IBM® Microdrive	vers l'avantvers l'avant

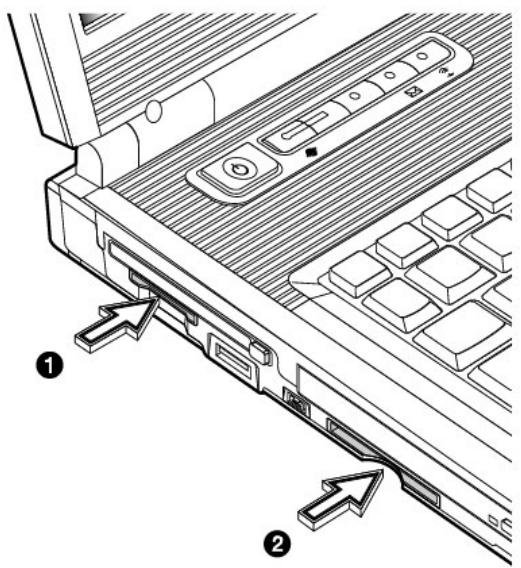

Insertion de la CARTE memoire

Les cartes mémoire ne peuvent être installées que dans un sens. Veillez à respecter les indications fournies sur la page précédente.

Pousse la carte jusqu'à entendre un déclic.

Retrait de la CARTE memoire

Pour retirer les cartes SD/MMC, appuyez dessus. La sécurité est ainsi désactivée et la carte libre.

Les cartes CF et Microdrive, retirez et rangez-les correctement.

Connecteur de CARTES PC

Le connecteur de cartes PC (voir page 12) peut recevoir des cartes PC de la taille d'une carte de crédit. La plupart des cartes PC sont des périphériques de communication ou des interfaces tels que les adaptateurs au RNIS (Réseau Numérique avec Intégration de Services), les interfaces de fax/modem, de réseau ou les adaptateurs SCSI.

Certaines cartes PC possèdent des puces mémoires ou des disques durs pour le stockage de données. Si vous utilisez ce type de cartes sur votre ordinateur, le système attribue une lettre de lecteur à la carte pour que vous puissiez accéder aux ressources qu'elle contient. Le lecteur de cartes PC de votre ordinateur admet les cartes PCMCIA 2.1 (Type II) et les cartes CardBus (Type I). Les cartes de Type I font 3,3 mm d'épaisseur, celles de Type II 5 mm.

PORT Cardbus 32BITS

Les cartes CardBus sont arrivées à une architecture 32bits avec un taux de transfert de données pouvant atteindre 132 Mo/s, à l'instar du bus PCI. Utilisez pour cela l'emplacement 1 du bas. Notre ordinateur peut également admettre des appareils de transmission de données à haut débit tels que le Fast Ethernet de 100Mbps, le périphérique Fast SCSI et les installations de visioconférence. L'emplacement CardBus est également compatible avec les cartes PC 16 bits avec une tension de 5V, bien que la carte CardBus ne nécessite qu'une tension de 3,3V.

Mise en PLACE des CARTES PC

Pour utiliser une carte PC, un logiciel spécial (pilote, etc.) est nécessaire. Ce logiciel est en règle générale fourni par le fabricant de la carte. La prise en charge du connecteur de cartes est une partie intégrante de Windows et présente actuellement un confort d'utilisation optimum. Pensez-y si vous choisissez de changer de système d'exploitation.

Installation d'une CARTE PC

Suivez les instructions de la carte PC, qui expliquent l'installation sous Windows®, et installez le pilote nécessaire.

Après avoir démarré Windows®, introduisez la carte avec précaution dans l'emplacement prévu à cet effet.

Lorsque la carte est arrivée au bout, deux brefs signaux sonores retentissent, dans la mesure où elle est correctement reconnue et si la configuration est bonne.

On n'entend qu'un signal si l'ordinateur a rencontré un problème lors de la reconnaissance de la carte. Suivez dans tous les cas les instructions fournies par le fabricant de votre nouvelle carte PC.

Retrait d'une CARTE PC

Retirez la carte PC de la manière suivante :

1. Appuyez sur le bouton d'éjection situé à droite de l'emplacement.

ATTENTION! Pendant le transport, la touche d'éjection doit être bloquée pour éviter qu'elle ne se brise.

L'ordinateur dispose d'un grand nombre de ports d'entrée et de sortie pour le branchement de périphériques tels que imprimantes, scanners, claviers, etc. Dans cette section, les ports sont présentés un par un. La position de chaque port est indiquée à la page 21.

Le PORT série

Le port série à 9 broches sert à la connexion de périphériques série tels que modems ou souris. Ce port est désigné par COM1 et gère le protocole de transmission et réception asynchrone 16550.

Le PORT SERIES universel (USB)

Le port série universel (USB) est la toute nouvelle norme pour la connexion de périphériques d'entrée (scanners et autres). On peut connecter au port USB jusqu'à 127 périphériques sur un seul câble. À l'avenir, la connexion d'un grand nombre de périphériques à l'ordinateur sera de cette manière considérablement simplifiée. Notre ordinateur dispose de 4 prises USB 2.0. On ne peut pas exiger plus de 500mA d'un appareil connecté directement au bus USB. Si les appareils ont besoin d'une puissance plus élevée, l'installation d'un distributeur / amplificateur est nécessaire.

Le taux de transfert de données est compris entre 1,5 Mbit et 12 Mbit, selon l'appareil connecté. L'USB 2.0 peut atteindre 480 Mbits.

Le PORT PS/2

Le port PS/2 permet de connecter des périphériques PS/2, tels que des claviers et des périphériques de pointage. Le portable doit être éteint lorsque vous connectez ou déconnectez une souris ou un clavier.

IEEE 1394 (cable electrique)

(Optionnel) La connexion IEEE 1394

également connue sous le nom de iLink®

ou FireWire est un bus série standard pour le transfert rapide de données digitales TV/Video, PC et audio.

Possibilite d'utilisation du IEEE1394

• Connexion d'appareils digitaux de l'industrie des loisirs tels que : haut-parleurs set top, caméscope et magnétoscope digitaux, Digital Video Disc (DVD), téléviseur etc.
• Utilisations multimédia et vidéo. Appareils d'enregistrement comme par ex. imprimante, scanner etc.

Specifications techniques

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbit/s, ce qui représente un transfert de données de jusqu'à 50 MB par seconde.
• Les appareils peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le câble standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à la circulation de la tension (8 à 40V, 1,5 A max.) et peuvent être utilisés pour l'approvisionnement en tension. Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par câble de sorte que des prises à 4 pôles sont utilisées.

Le PORT infrarouge

Le port infrarouge se trouve sur le côté droit de l'ordinateur (voir page 12). La connexion infrarouge correspond à la norme «IrDA Serial Infrared Data Link Version 1.1». Celle-ci permet une communication point à point sans fil.

Vous pouvez utiliser des applications SIR/FIR pour échanger des données par transmission infrarouge avec d'autres appareils. Actuellement, le port peut être connecté à d'autres ordinateurs, à des périphériques et à un grand nombre de PDA (agendas électroniques). L'ordinateur identifie le port infrarouge comme une connexion de série.

Remarque pour l'utilisation de la connexion infrarouge

Tenez compte des remarques suivantes lors de l'utilisation de la connexion infrarouge :

Assurez-vous que le mode infrarouge souhaité est configuré dans le BIOS Setup. - L'angle entre les deux ports infrarouges ne doit pas dépasser ± 15^. L'intervalle entre votre ordinateur et l'autre appareil ne doit pas dépasser 1 mètre. - Ne déplacez aucun des deux appareils pendant la transmission de données par infrarouge. - La transmission de données peut s'avérer défectueuse dans un environnement bruyant ou soumis à des vibrations. - Maintenez votre ordinateur à une distance des rayons directs du soleil, des flashes, de toute lumière brillante et fluorescente, ainsi que des autres appareils à infrarouges, tels que des télécommandes.

IMPORTANT: si vous n'avez pas besoin de l'infrarouge pendant longtemps, désactivez la fonction infrarouge dans le Panneau de configuration pour économiser les ressources de Windows.

Alignez les appareils de telle sorte que les ports infrarouges soient exactement à la même hauteur. L'intervalle entre les deux appareils ne doit pas dépasser un mètre.

Cette section traite du logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

Decouvrez windowsxp

Le système d'exploitation WindowsXP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

Windows XP edition familiale - premiers PAS

Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.

Nous conseillons cette lecture aux débutants ou aux possesseurs d'autres versions Windows.

AIDE Et support windows

Vous trouverez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseillé pour les débutants tout comme pour les professionnels. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

1. Choisissez lieutenant

Training interactif MICROSOFT

Nous vous conseillons le programme « WindowsXP interactif pas à pas » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de WindowsXP.

Le but de ce programme est de faciliter aux débutants ainsi qu'aux utilisateurs expérimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des effets multimédia avec des séquences vidéo et vocales représentent le contenu de chaque domaine thématique clairement et efficacement. Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« WindowsXP interactif pas à pas » propose...

L'utilisation de WindowsXP - Les nouvelles fonctions de Windows XP - Le mode d'inscription et d'annulation et l'administration de l'utilisateur pour construire une structure sécurisée. La configuration de l'accès à Internet. L'utilisation du programme Email... et encore plus

Utilisez le programme afin de comprendre mistrs. de l'utiliser le mistrs possible. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliques sur

1. Sélectionnez

Tous les programmes

1. Le programme se trouve dans le dossier « Accessoires », sous-dossier « Formation Microsoft Interactive »

Installation de logiciels

Remarque: Si votre système d'exploitation est programmé de telle manière que l'installation de logiciels et de drivers n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), le dialogue correspondant apparaitra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes éventuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvegarde de données dans le paragraphe traitant.

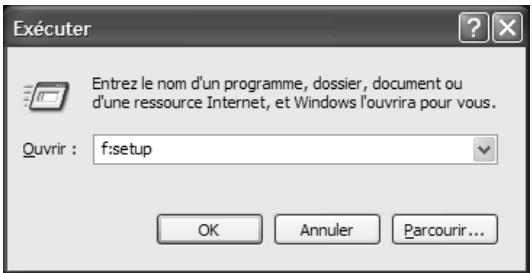

Comment installer vos logiciels :

Suivez les indications livrées par le fournisseur avec le logiciel. Nous décrivons une installation « typique » comme suit. Lorsque vous insérez le CD, le menu d'installation démarre automatiquement.

Si vous n'êtes pas sûr de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Programme, Accessoires.

REMARQUE: Si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l'aide de Windows XP pour y remédier.

Exemple d'une installation manuelle sans Autorun :

1. Cliques sur

effacer

I'inscription

1. Saisissez les initiales du lecteur de CDR dans la fenêtre « ouvrir », suivi d'un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suivez les instructions du programme.

Desinstallation des logiciels

Pour retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes:

1. Cliquez sur

1. Cliques sur

Panneau de configuration

1. Puis choisissez le programme suivant :

Ajouter ou supprimer des programmes

Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l'écran. Si le système devient instable par l'installation ou la désinstallation de logiciels ou de drivers, vous pouvez récapérer la stabilité du système selon différentes méthodes. Vous n'avez ensuite pas besoin de désinstaller le driver.

Activation de windows

Microsoft a inséré l'activation du produit pour se protéger contre la piraterie de logiciels. - Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni la version WindowsXP livrée avec votre PC étant donné qu'ils sont actifs pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer WindowsXP autant de fois que vous le souhaitez si cela avait été nécessaire. Vous trouverez des informations détaillées dans le système d'aide.

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivre les étapes suivantes.

1. Veuillez sélectionner Activation par téléphone et cliquez sur Suivant jusqu'à atteindre l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparait. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparaissant à l'écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur. Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation. L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous êtes familiarisé avec ce type de manipulations.

Execution du BIOS SETUP

Vous ne pouvez exécuter le programme de configuration que tout de suite après le démarrage du système. Si l'ordinateur est déjà sous tension, mettez-le hors tension et redémarrez-le. Appuyez sur la touche de fonction F2 pour démarrer le BIOS-SETUP.

Utilisation du bios-setup

Le menu du programme auxiliaire de configuration comprend plusieurs options principales :

Chaque option du menu active une fonction ou appelle une page-écran propre avec de nouvelles options de configuration.

Déplacez-vous à l'aide des touches fléchées l'option souhaitée sur la page de démarrage. Si vous vous déplacez sur une option du menu, elle est automatiquement mise en valeur. Choisissez à l'aide de la touche Entrée l'option souhaitée. Dans la partie droite de l'écran (sous « Item Specific Help »), vous pouvez voir la description en anglais de l'option.

Sur les pages-écrans comptant d'autres options, vous pouvez de la même manière faire votre choix à l'aide des touches fléchées. À côté de chaque case apparait une ou plusieurs Valeurs. Si vous vous déplacez sur une case, la première (ou l'unique) valeur est soulignée. On peut modifier une valeur soulignée en appuyant sur la barre d'espace. Certaines cases exigent que l'on entre une valeur à la place du choix de valeurs proposé.

D'autres cases sont remplies automatiquement par le système et ne peuvent pas être modifiées. Pour revenir au niveau précédent, appuyez sur la touche Échap.

Si vous n'êtes pas sûr que votre configuration soit correcte, chargez les valeurs par défaut (« Setup-Defaults »).

Sujet

Trucs et astuces 87

Questions fréquentes 94

Sauvegarde de données et de système 94

Réinstallation du système 98

Première aide sur les dysfonctionnements 101

Entretien 104

Modifier la définition de l'écran

Les symboles (icônes) et fenêtres sont trop grands ou trop petits. Voici comment professionnel :

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Bureau).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Vous pouvez choisir le réglage souhaité sur le registre « Réglages » sous « Définition »

Nous vous conseillons les valeurs suivantes :

	Grosse représentation	Petite représentation
Ecran 15"	640 x 480 Pixel	800 x 600 Pixel
Ecran 17"	800 x 600 Pixel	1024 x 768 Pixel
Ecran 19"	1152 x 864 Pixel	1280 x 1024 Pixel

Programmer un économiseur d'écran

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Dans le registre « Écran de veille », vous pouvez procéder à vos programmations. La plupart des écrans de veille peuvent être adaptés à vos souhaits. Vous pouvez également programmer un mot de passe qui vous sera demandé lorsque l'écran de veille doit être désactivé.

Modifier la taille et la position des barres d'outils

Vous pouvez modifier la position et la taille de la barre d'outils :

1. Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu'au bord gauche, droit ou supérieur et lâchez la touche de la souris.
2. Vous pouvez modifier la taille de la barre d'outils comme celle de la fenêtre : faites glisser la flèche de la souris sur le bord jusqu'à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d'outils à votre goût. Cela est tout utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n'a plus beaucoup de place.

Le menu démarrer sous windowsxp

Le menu démarrer sous Windows XP a été modifié et élargi par rapport à l'ancienne version.

Si vous souhaitez quand même travailler avec le menu démarrer que vous connaissez de l'ancienne version, vous pouvez le programmer comme suit.

1. Cliquez sur la barre d'outils avec la touche droite de la souris.
2. Cliquez sur « Propriétés » avec la touche droite de la souris.
3. Choisissez la fiche « Menu démarrer »
4. Cliquez sur l'option « Menu démarrer classique »

Vous pouvez également programmer des adaptations personnelles sur cette fiche. Vous trouvez des informations à ce sujet dans la fenêtre Windows.

Vous pouvez faire apparaître ou disparaître les symboles Poste de travail, Mes documents, Voisinage réseau et Corbeille sur le bureau.

Pour cela, veuillez suivre les indications suivantes:

1. Cliquez sur le bureau avec la touche droite de la souris.
2. Choisissez « Propriétés » dans le menu.
3. Cliquez sur la fiche « Régler le bureau ». Vous pouvez alors désirer dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaitre sur le bureau.
4. Sélectionnez les éléments à faire apparaître.
5. Cliquez sur « OK », pour pouvoir partager aux modifications et fermer la fenêtre.

Vous trouverez des explications plus détaillées dans l'aide Windows.

Adapter la fenêtre « panneau de configuration

Avec Windows XP, vous avez la possibilité de modifier l'aspect du Panneau de configuration.

Vous pouvez également choisir entre la nouvelle version de Windows XP et la version classique.

1. Cliquez sur la touche « Démarrer » avec la touche gauche de la souris.
2. Puis dirigez-vous sur « Panneau de configuration »
3. Cliquez sur le côté gauche sous le point du menu « Panneau de configuration » sur « Modifier en version classe »

Fonctions de recherche à partir du bureau

Vous pouvez enregistrer la fonction recherche de Windows comme symbole sur le bureau.

1. Démarrez la fonction de recherche par le menu « Démarrer »
2. Modifier les options de recherche en fonction de vos souhaits et cliquez sur « rechercher maintenant ». Puis cliquez immédiatement sur « Annuler la recherche »
3. Sélectionnez dans le menu « Fichier » « Enregistrer la recherche » et enregistrez-la sur le Bureau.
4. Une@email s'applique « Tous les fichiers. fnd » se trouve maintenant sur le bureau. Vous pouvez lancer la fonction de recherche par une double clique sur le symbole. Vous pouvez aussi renommer le symbole.

Réglage windows du clavier

Avec ALT + TAB vous pouvez modifier la fenêtre active. Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au précédent.

ALT + F4 ferme le programme ou la fenêtre en cours. STRG + F4 la fenêtre d'un programme. Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu „Démarrer" par STRG + ESC. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec ALT + Touche espace + N. Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide d'explorer

Appuyez sur la touche Windows (E) + E.

Comment copier des données, un texte ou des images à un autre endroit?

Le but est d'utiliser les dossiers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier

intermédiaire. Puis allez à l'emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration :

1. Cliquez sur « Démarrer », en bas à gauche sur l'écran puis sur « Panneau de configuration »
2. Ouvrez « Imprimante et autres périphériques » et cliquez sur « Souris »
3. Vous pouvez alors procéder au réglage de la souris en fonction de vos besoins (configuration de la surface de clique, vitesse du double clique, indicateur de la souris...).

Droits d'administration sous windowsxp personnel

Les droits d'administration sont intégrés pour des raisons de sécurité, pour protéger votre PC d'accès non autorisés et d'empêcher les utilisateurs de modifier le système involontairement.

Si le PC est utilisé par plusieurs personnes, le PC peut être programmé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L'administrateur peut accéder à toutes les données.

Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne propose pas de sécurité d'accès active comme NTFS.

• Vous pouvez utiliser le compte d'un autre utilisateur avec les droits de l'administrateur.
• Vous avez sauvegardé par sécurité une disquette de sécurité mot de passe afin d'éviter ce cas.

Si aucun de ces deux points ne vous concerne, vous avez un véritable problème.

Si il était possible de contourner ce problème, il y avait un gros risque d'insécurité.

Changement de l'organisation des programmes

Windows XP enregistre l'organisation des données dans les programmes correspondants dans un registre. Si vous souhaitez ouvrir uneographed dans un autre programme, veuillez suivre les instructions suivantes :

1. Sélectionnez les données concernées.
2. Appuyez sur la touche Shift et ouvrez le menu avec un clic sur la touche droite de la souris. Celui-ci contient l'option « Ouvrir avec... », et le programme souhaité pour ouvrir le document peut être sélectionné confortablement

Fonction de démarrage automatique du lecteur de cd-rom.

Lorsque vous introduisez un CD, celui-ci sera lu selon son contenu (musique, vidéo etc.). Si ce n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général :

1. Ouvrez le « Bureau »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnez la fiche « Autoplay »
5. Activez l'option « Demande de saisie pour CHOISIR l'action » afin d'activer le démarriage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

Dois-je encore installer les disques fournis ?

Non. En principe, tous les programmes sont déjà préinstallés. Les disques servent uniquement de copie de sauvegarde.

Qu'est-ce que l'activation de Windows ?

Dans votre mode d'emploi, vous trouverez un chapitre relatif à ce sujet et comportant des informations détaillées.

Quand dois-je activer Windows ?

Votre logiciel a été préactivé en usine. Une activation sera nécessaire uniquement si...

... plusieurs composants de base ont été remplacés par d'autres.

... une version de BIOS étrangère a été installée.

... vous installlez le logiciel sur un autre PC.

Comment effectuer une sauvegarde de données?

Vous pouvez pour cela utiliser le programme de sauvegarde. Veillez à bien suivre les instructions d'utilisation du programme.

Réalisez une sauvegarde et une restauration des données sélectionnées sur un réseau external (CD-R) afin de vous assurer du bon fonctionnement de la méthode.

Une sauvegarde est inutilisable si vous n'êtes pas en mesure de restaurer les données, dans le cas où le média (CD-R) est défectueux ou indisponible.

Quand est-il recommandé de restaurer l'état initial du système ?

Cette méthode ne devrait être utilisée qu'en ultime recours. Lisez le chapitre "Restauration du système" qui vous propose d'autres alternatives.

Pourquoi la partition n'est-elle pas présente lors du démarriage avec le disque Support / Application ?

Les deux premières partitions sont formatées avec le système de fichiers NTFS.

En comparaison à FAT32, ce système de fichiers offre plus de sécurité et des accès plus performants.

Cependant, seuls les systèmes d'exploitation supportant les partitions NTFS peuvent les lire.

Ce qui n'est pas le cas du disque susnommé.

Sauvegarde de donnees et de systeme

Les programmes décrits sont intégrés dans Windows. Vous trouverez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « Démarrer ». Veuillez également consulter les indications page 4.

Sauvegarde de donnees

Procédez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données et programmation ». Les deux programmes se trouvent sous « accessoires, programmes du système ». Procédez à la sauvegarde sur disquette de vos mots de passe et de la configuration de votre système.

Programmes de maintenance

L'utilisation régulière des programmes « Défragmentation » et « Nettoyage des supports de données » peut éliminer les sources d'erreur et augmenter les performances du système.

Le programme d'aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous « Accessoires, Programmes de système ».

Disquette de reinstallation du MOT de PASSE

Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passe, chaque utilisateur local devrait sauvegarder ses mots de passe et les conserver en un endroit sûr. Si l'utilisateur oublie son mot de passe, le mot de passe peut être réinstallé à l'aide de la disquette de sauvegarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local.

Vous trouverez des informations sur la méthode de sauvegarde sur disquette dans le programme d'aide Windows.

Windows Update

Pour faire bénéficier votre ordinateur des dernières innovations, nous vous conseillons de charger régulièrement la mise à jour de Windows à partir d'Internet. Pour cela, désélectionnez l'option Démarrer Programmes Windows Update.

La mise à jour ne peut se faire que par Internet. Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Windows XP propose une fonction utile qui permet d'enregistrer les points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuellement. Vous pouvez prendre vous-même les décisions et configurer en fonction de la place à prendre par l'enregistrement.

Vous trouverez ce programme dans le classeur de programmes sous « accessoires, programmes du système ».

Nous vous conseillons de programmer des points de réinstallation avant de procéder à l'installation d'un nouveau logiciel ou d'un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez en général la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d'être effacé. Veuillez lire dans le paragraphe suivant quelles possibilités vous avez pour remédier à une mauvaise installation.

Elimination d'erreurs

Windows XP contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans la fenêtre d'aide Windows.

Saisissez comme suit « Vue d'ensemble de la réparation » afin d'estimer quelle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers de périphériques
• Désactivation des périphériques
• Réinstallation du système
• Dernière configuration connue en fonction Mode de sécurité et réinstallation du système
• Console de réinstallation
• CD d'installation Windows

Reinstallation de la configuration d'origine

Si votre système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

• Restauration du système à partir du disque dur
• Restaurer les fichiers de démarrage
• Restauration des fichiers systèmes et des pilotes
• Restaurer l'état initial

Limites de la reinstallation

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Les actualisations de drivers et les compléments de Hardware ne seront pas pris en compte.
• Attention! Toutes les données du disque C, ainsi que le dossier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impérativement les indications des pages 4 et 96).

La réinstallation sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront éventuellement être renouvelées.

Mise en PLACE de la reinstallation

1. Lisez avant tout impérativement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le CD support/d'application et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Dans le menu qui s'affiche maintenant, désélectionnez la langue répondant à vos besoins.
5. Lisez les conditions de licence et appuyez ensuite sur la touche Échap.
6. Approuvez les conditions de licence à l'aide du bouton Oui et suivez les instructions qui s'affichent à l'écran.
7. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Les dysfonctionnements peuvent parfois avoir une cause banale, mais aussi provenir de composants défectueux. Nous vous proposons ici un guide de résolution des incidents. Si les mesures proposées ici ne suffisent pas, nous vous aidrons volontaires. Appelez-nous!

Verification des CABLES et connxions

Commencez par bien vérifier tous les branchements. Si les voyants ne fonctionnent pas, assurez-vous que l'ordinateur et tous les périphériques sont correctement alimentés en courant électrique.

Si l'ordinateur est sur batterie, branchez l'adaptateur secteur et assurez-vous que la batterie est chargée. Si l'ordinateur fonctionne sur secteur, vérifiez la prise, le cordon d'alimentation et tous les contacteurs du circuit intégré de la prise. Mettez l'ordinateur hors tension et vérifiez tous les branchements. Si l'ordinateur est connecté à des périphériques, vérifiez également les prises de tous les câbles. N'inversez pas des câbles pour des appareils différents, même s'ils semblent tout à fait identiques. Les brochages des câbles sont peut-être différents. Lorsque vous êtes sûr que l'appareil est bien alimenté en courant électrique et que tous les branchements sont corrects, mettez l'ordinateur de nouveau sous tension.

Le TEST d'allumage automatique (POST)

Le test d'allumage automatique (POST = power on self test) est effectué lors de chaque démarrage du système afin de vérifier la mémoire, la platine principale, l'affichage, le clavier ainsi que les autres éléments. Un test réussi est toujours validé par un court signal sonore. Si votre imprimante n'exécute pas avec succès le POST, si l'écran est vide et si une série de signaux sonores retentissent ou bien si un message d'erreur apparait, adressez-vous à votre centrale technique.

Assurez-vous que l'ordinateur ne se trouve pas en mode de veille ou que la combinaison de touches Fn+F4 n'a pas été utilisée.

L'ordinateur s'éteint en cours de fonctionnement.

• La batterie est peut-être vide. Branchez l'ordinateur sur le secteur et rechargez la batterie.

L'ordinateur ne s'allume pas.

• Si vous faites fonctionner l'ordinateur sur batterie, vérifiez qu'elle est bien en place et qu'elle est chargée.

Affichage erroné de l'heure et de la date

• Double-cliquez sur affichage heures dans la liste déroulante et entrez les valeurs correctes.

Aucune donnée ne peut être lue sur le lecteur optique

• Vérifiez si vous avez correctement inséré le CD.
• Est-ce que le lecteur s'affiche dans Explorer ? Si oui, testez un autre CD.

La souris ou le Touchpad ne fonctionne pas.

• Vérifiez si les câbles sont bien raccordés.

La combinaison de touches Fn+F3 ne répond pas.

Le deuxième moniteur n'est pas activé dans les Propriétés de l'affichage. Choisissez-le en désactivant la case Étendre mon bureau Windows sur ce moniteur dans Paramètres.

La connexion WLAN ne fonctionne pas.

• Pour activer la connexion WLAN, vous devez presser la touche de démarrage rapide (⇒ p. 18, Ⓞ) et l'affichage correspondant (⇒ p. 16, Ⓞ) doit semettre à briller.

Si vous avez encore des problèmes malgré toutes les solutions que nous vous avons proposées dans le paragraphe précédent, contactez votre Hotline. Nous vous aidons par téléphone. Mais avant de vous tourner vers notre central technique, vous nevez préparer les informations suivantes :

• Avez-vous rajouté des extensions à la configuration d'origine ou avez-vous effectué des transformations?
• Quels périphériques utiliser en supplément ?
• Quels messages, si vous en avez, apparaissent à l'écran ?
• Quel logiciel utilisez-vous lorsque la défaillance est apparue?
• Quelles actions?
• Quelles actions ont déjà été tentées pour résoudre ce problème?

Attention! Il n'y a pas d'objet à entretenir ou à nettoyer à l'intérieur de l'ordinateur.

Vous pouvez prolonger la durée de vie de l'ordinateur en prenant les précautions suivantes :

Retirez toujours la fiche et tous les câbles branchés avant de nettoyer et enlevez la batterie. Nettoyez l'ordinateur à l'aide d'un chiffon humide qui ne s'effiloche pas. N'utilisez pas de solvants ni de produits d'entretien corrosifs ou gazeux. Pour nettoyer votre lecteur CD-ROM/CDRW/DVD, n'utilisez pas de CD-ROM de nettoyage ni aucun autre produit similaire servant à nettoyer les lentilles des lasers.

Entretien de l'ecran

• Fermez l'ordinateur quand vous ne travaillez pas. Évitez toute rayure sur la surface de l'écran, elle est très sensible et peut facilement s'abîmer.
• Nettoyez l'écran à l'aide d'un chiffon doux qui ne s'effiloche pas.
• Veillez à ne pas laisser la moindre d'eau sur l'écran car l'eau peut altérer durablement la couleur de l'image.
• N'exposez pas l'écran à la lumière vive du soleil ni aux rayons ultraviolets.

Transport

Si vous souhaitez transporter l'ordinateur, respectez les indications suivantes :

• Éteignez l'ordinateur. Pour éviter toute dépréciation, transportez les têtes du disque dur à part dans un compartiment bien isolé. Retirez des lecteurs les CD.
• Arrêss tout déplacement, attendez que l'ordinateur soit à température ambiante avant de le rallumer. Un écart important de température ou d'humidité peut être à l'origine de la présence d'humidité par condensation à l'intérieur de l'ordinateur, ce qui peut provoquer un court-circuit.
• Fermez l'ordinateur et assurez-vous que le couvercle est bien fermé.
• Utilisez systématiquement un sac pour ordinateur portable pour protégern l'ordinateur de la saleté, de l'humidité, des chocs et des rayures.
• Rechargez complètement votre batterie ainsi qu'une éventuelle batterie de rechange avant d'entreprendre un long voyage.

Ajout/transformation et reparation

• Pour faire ajouter un équipement ou transformer votre ordinateur, il faut le confier uniquement à des spécialistes qualifiés.
• Si vous ne possédez pas les qualifications requises, vous devez le confier à un technicien de service après-vente. Si votre ordinateur présente des déficiences techniques, adressez-vous à notre service après-vente.
• Si une réparation est nécessaire, adressez-vous uniquement à l'un de nos partenaires agrées pour le SAV.

Mise en PLACE d'un MOT de PASSE

Vous pouvez protéger votre portable de toute utilisation non autorisée avec un mot de passe au démar rage. Lors de l'allumage du portable, vous serez invité à saisir le mot de passe.

Le mot de passe est mis en place via le BIOS.

Attention: Conservez votre mot de passe dans un lieu sûr. Si vous oubliez votre mot de passe, vous ne pourrez plus l'effacer. Dans ce cas de figure, contactez le service clientèle.

Vous pouvez également utiliser l'option de sécurité de Windows XP pour protéger vos données des accès non autorisés. Pour plus d'aide, voir la section à partir de la page 94.

Utiliser une serrure de SURETE

Grâce à cette serrure, également appelée serrure Kensington, vous pouvez protéger votre portable contre le vol. Vous trouverez ces serrures de sûreté dans les commerces spécialisés avec un cable en accessoire.

Pour permettre en place la serrure, enroulez le cable autour d'un objet fixe, comme par exemple un pied de table. Fixez la serrure dans le dispositif Kensington et tournez la clé pour fermer. Conservez la clé en un lieu sûr.

Indications pour le technicien SAV

• Seul un technicien SAV est autorisé à ouvrir le boîtier de l'ordinateur, à rajouter ou à changer des pièces.
• N'utilisez que des pièces d'origine.
• Débranche tous les câbles d'alimentation avant d'ouvrir le boîtier et enlevez la batterie. Si l'ordinateur n'est pas mis hors tension avant ouverture du boîtier, les composants risquent d'être endommagés.
• Les composants internes de l'ordinateur peuvent être endommagés par décharge electrostatique (DES).

Toute extension de système, transformation ou réparation doit être effectuée sur un poste de travail à DES. Si vous n'avez pas un tel lieu à disposition, vous devez porter un bracelet antistatique ou toucher un corps métallique conducteur. Toute réparation de dommage occasionné par une manipulation incorrecte sera effectuée à vos frais.

ATTENTION: Ne pas exposer des piles au lithium ni à des températures élevées ni au feu. Ne pas les laisser à la portée des enfants. Si l'échange d'une pile n'est pas fait de manière appropriée, il y a risque d'explosion. Remplacez la pile par une pile du même type (CR2032) qui vous est recommandé par le fabricant. Les piles au lithium sont des déchets spéciaux dont il convient de se débarrasser comme il est prévu.

Indications concernant les rayons laser:

• Dans cet ordinateur, vous pouvez utiliser des dispositifs laser de classe 1 à classe 3b. Lorsque le boîtier n'a pas été ouvert, le dispositif correspond aux exigences de la classe laser 1.
• En ouvrant le boîtier de l'ordinateur, vous aurez accès à des dispositifs pouvant aller jusqu'à la classe 3b.

Lorsque vous démontez ou ouvrez ces dispositifs, respectez les consignes suivantes :

• Les lecteurs CD-ROM/CDRW/DVD installés ne contiennent aucun élément à entretenir ou à réparer.
• La réparation des lecteurs CD-ROM/CDRW/DVD ne peut être effectuée que par le fabricant.
• Ne regardez pas les rayons laser, même avec des instruments d'optique.
• Ne vous exposez pas aux rayons laser.
• Évitez d'exposer vos yeux aux rayons laser ou votre peau à des rayons laser directs ou indirects.

Sujet

L'ordinateur (portable) 111

Réglementation 115

Garantie 118

Index 120

Nous souhaitons vous donner une vue d'ensemble sur la manière de fonctionner et les possibilités d'utilisation de votre portable. Dans cette section, nous utiliserons le concept d'ordinateur, car fonctionnellement, cela reste un ordinateur, même si substantiellement les appareils de bureau diffèrent des PC.

Comment fonctionne un ordinateur?

Les ordinateurs ont délaissé leur mission initiale, c'est-à-dire le calcul efficace de problèmes mathématiques complexes. Les nouvelles technologies ont façonné l'ordinateur en un outil multimédia multipotent qui s'ouvre à un nombre toujours croissant de nouveaux domaines. Mais que ce soit pour la vidéo, la musique, les traitements de texte ou les yeux vidéo - à la base, il s'agit toujours du fruit de calculs complexes. Dans les lignes qui suivent, nous allons expliquer de façon simplifiée et abstraite le principe de fonctionnement d'un ordinateur :

Les logiciels

Les fonctions de l'ordinaire sont pilotées par des logiciels. Le logiciel système d'exploitation met à votre disposition une interface utilisateur via laquelle vous pouvez indiquer vos instructions. Elle a pour tâche de préparer la fonction que vous avez besoin afin que l'ordinaire puisse la "comprénde" et l'exécuter.

SAISIE

Une saisie via une souris ou un clavier est nécessaire pour fournir des données à l'ordinateur. Avec la confirmation de l'instruction, les données sont transférées dans la mémoire.

LA MEMOIRE

La mémoire de travail (RAM) de l'ordinateur est nécessaire afin que les données à traitser puissent disposer d'espace. Cet espace est systématiquement recreé et divisé en unités. La plus petite unité est le Bit et peut avoir deux états : zéro ou un (éteint ou allumé). Les données saisies sont transformées et réduites en une combinaison appropriée de zéros et de uns.

Le CPU (processeur)

Le Proesseur est responsable du calcul. Grâce aux instructions, il traite les données qu'il préleve de la mémoire. Le résultat est ensuite écrit dans la mémoire qui le dirige vers la sortie.

La SORTIE

L'écran est généralement l'unité de sortie. C'est ici que le résultat du calcul est affiché. Une imprimante peut également être utilisée comme cible pour la sortie.

La masse des différentes applications pour l'ordinateur dépasse l'entendement. Nous nous limitons donc aux principaux domaines d'application. Les programmes énumérés ici ne sont pas obligatoirement livrés avec votre portable.

Calculer

L'avantage des tableurs modernes tels que Microsoft Works, Excel ou Lotus 123 réside dans l'actualisation permanente du résultat de vos calculs. Ce sont des calculatrices mûrement réfléchies. Si vous modifiez une seule valeur dans un calcul tel que celui de vos frais de déplacement, vos entrées/sorties financières ou dans un carnet de dépenses, vous constaterez immédiatement la répercussion sur le résultat final. En créant ainsi de nouveaux scénarios, vous pouvez rapidement discerner les économies potentielles. Les programmes mentionnés offrent d'origine de nombreux exemples et modèles de calculs de différents domaines.

Travailier des TEXTES

L'application informatique par excellence. Le traitement et la création de lettres et de textes ont été révolutionnés par l'avènement de l'ordinateur. Les avantages des traitements de texte modernes tels que Microsoft - Works, Word ou Lotus - AmiPro :

Diversité créative Vérification orthographique Echange de données Grande quantité de modèles et d'exemples

BASE De donnees

Qu'il s'agisse d'un carnet d'adresses ou d'une collection de recettes, de pièces de monnaie ou de CD — les bases de données permettent aux informations d'être cataloguées, recherchées de manière très efficace en à peine une seconde et sorties dans le format souhaité.

Les programmes standard tels que Microsoft Works, Access ou Lotus Approach offrent un grand nombre de solutions standard préfabriquées pouvant être adaptées en fonction de vos besoins.

Apprendre et s'informer

Une branche très appréciée des applications logicielles est le domaine "Apprendre et s'informer", souvent désigné par le terme Edutainment. Les encyclopédies, lexiques et programmes éducatifs sur CD regorgent de sons, d'images et de matériels vidéo multimédia. Ils transmettent un savoir de façon claire, interactive et facile à retenir. Encarta de Microsoft représentée l'une des encyclopédies les plus appréciées ; elle existe en différentes versions. Les programmes modernes d'apprentissage des langues sont maintenant capables de restituer la bonne prononciation via la sortie son et de vérifier la prononciation de l'élève via l'entrée du microphone. Les programmes d'apprentissage d'accompagnement scolaire aident les enfants de tous âges à approfondir ou à rattraper les thèmes abordés à l'école, et à préparer leur avenir de façon optimale.

D'origine, l'ordinateur était uniquement utilisé comme "calculateur". Grâce aux équipements appropriés, il peut maintenant manipuler, entre autres, de la musique, de la vidéo et la télévision.

Réaliser des musiques, des photographies numériques, du découpage vidéo ou des films d'animation, tout cela est maintenant possible avec un ordinateur bon marché. De plus, il met en œuvre des techniques généralement supérieures aux techniques conventionnelles. Il existe de nombreuses applications, dans tous les domaines, avec lesquelles vous pouvez exercer vos passions de façon encore plus professionnelle.

Dessiner et CREER

La puissance des palettes des logiciels qui vous permettent de dessiner et de créer va des programmes de dessin simples aux applications CAD professionnelles.

Dans la sphère privée, l'élaboration de cartons d'invitation, de calendriers, d'affiches, etc., constitue le principal domaine d'application. Ces

tâches s'effectuent rapidement et facilement avec des programmes tels que Microsoft Works ou Paint. Les professionnels se délectent des programmes graphiques tels que Paint Shop Pro, Corel Draw ou des produits des sociétés Adobe et Macromedia, très populaires.

Quasiment aucune autre technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial offre un déluge de possibilités.

Internet, souvent désigné par WWW (WorldWideWeb), est une place de marché globale pour le commerce international :

Actions, voyages, livres et même pizzas peuvent maintenant être commandés d'un clic de souris. L'e-mail est l'une des applications les plus appréciées. La poste électronique a révolutionné la communication.

Les forums de discussion à thème (Newsgroups) et les salons virtuels de Chat (contact direct avec d'autres participants du réseau) sont très appréciés et encouragent les échanges d'expériences.

Les moteurs de recherche facilitent la recherche d'articles et de publications. Actuellement, quasiment toutes les universités mettent en ligne leurs propres connaissances, auxquelles vous et le monde entier pouvez accéder.

Grâce à la possibilité de rechercher des données directement sur Internet, des programmes gratuits (Free- ou Shareware), des pilotes, des documents, de la musique et bien d'autres choses encore peuvent être transférées directement sur votre ordinateur.

Pour accéder à Internet, vous avez besoin d'un outil nommé navigateur. Windows compte Internet-Explorer. Navigator de Netscape est souvent utilisé comme alternative.

• Lorsque vous souhaitez raccorder d'autres éléments ou des éléments supplémentaires, vous devez respecter la Réglementation concernant la résistivité électromagnétique (REM). Veillez également à n'utiliser que des câbles blindés (3m max.) pour raccorder d'autres éléments à cet ordinateur.
• Placez-le à une distance minimale d'un mètre de toute source magnétique ou de haute tension (téléviseur, enceintes, téléphone mobile, etc.) qui pourrait endommager l'appareil ou effacer des données.

ISO 13406-2 CLASSE II

Les écrans LCD à matrice active (TFT) d'une résolution de 1024 x 768 pixels (XGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d'environ 2,4 millions de transistors. En raison de ce nombre très élevé de transistors et du processus de finition extrêmement complexe qui l'accompagne, il se peut que sporadiquement un défaut ou une erreur d'affichage de pixels et de certains sous-pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrans TFT. Ces exigences se résument comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels.

Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Types d'erreur de pixels:

Type 1: pixel allumé en permanence (point clair, blanc) alors qu'il n'est pas activé.

Un pixel devient blanc lorsque les trois sous-pixels sont allumés

Type 2: pixel éteint (point noir) alors qu'il est activement Type 3: sous-pixel anormal ou défectueux pour les couleurs rouge, verte ou bleue (par exemple, allumé en permanence avec faible luminosité; une des couleurs n'est pas allumée, clignote ou vacille mais n'est pas de type 1 ou 2)

Information supplémentaire: Cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 × 5 pixels. Un cluster est un carré de 5 × 5 pixels (15 × 5 sous-pixels).

Résolution	Type 1	Type 2	Type 3	Cluster Type1, Type2	Cluster Type 3
1024 x 768	2	2	4	0	2
1280 x 854	3	3	6	0	3
1280 x 1024	3	3	7	0	3
1400 x 1050	3	3	8	0	3

Un écran SXGA de 17" se compose de 1280 points d'image (pixels) horizontaux et de 1024 points verticaux, ce qui fait un total de 1,31 million de pixels. Sur un million de pixels, cela représente un facteur arrondi à 1,31.

La classe d'erreurs II tolère de cette façon respectivement trois erreurs du type 1 et du type 2 et sept erreurs du type 3 et 3 clusters du type 3.

Il ne s'agit cependant pas ici d'un cas couvert par la garantie. La garantie joue lorsque le nombre d'erreurs dépasse celui indiqué plus haut dans la catégorie appropriée.

Le reçu de réception tient lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez faire jouer la garantie.

Si vous cédez le produit à un autre utilisateur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriété.

Nous garantissons que cet appareil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur présentation du justificatif, le reste de la période de garantie passé en cas d'échange automatiquement de la pièce originale à la pièce de remplacement.

Si vous devez retourner cet appareil et prétendre à la garantie, prenez soin de retirer auparavant tous les programmes, données et supports mémoire amovibles. Le matériel retourné sans accessoires sera échangé sans accessoires.

L'obligation de fourniture de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciel supplémentaires, virus, ou bien utilisation d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.

Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter.

Dans certains pays, l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas, la validité des garanties explicites et implicites se limite à la période de garantie. À l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

LIMITE De responsabilite

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourront prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations contenues dans ce manuel.

En aucun cas nous n'engageons notre responsabilité dans les cas suivants:

1. Revendication de tiers élevée contre vous en raison de pertes ou de dommages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quel que moyen que ce soit est interdite sans permission écrite du fabricant.

ACPI 30 Activation de Windows 81 Aide Questions fréquentes 94 Réinstallation du système.... 98 Alimentation.... 6, 16, 25, 26 Fonctionnement reseau.... 26 APM 30 Appendice 109 Applications avec le Portable. 112 Autonomie de la batterie..... 29

Barrette mémoire USB Utilisation 43 Barrette mémoire USB 43 Protection contre l'écriture et l'effacement 44 Base de données. 113 Batterie autonomie de la batterie..... 29 chargement de la batterie..... 28 Bouton marche/arrêt 25 Branchement téléviseur 36 Branchement du modem 57 Bureau étendu. 35

Cables 6 CardBus. 70 Carte son 53 CD bruts 52 Changement de l'organisation des programmes 93 Chargement d'un disque 46 Chargement de la batterie 28 Cible ii Clavier 37 Compact Flash 68

Composants principaux 39

Barrette mémoire USB 43 Carte son 53 Connecteur de cartes PC 70 Connecteur pour cartes mémoire 68 Disque dur 41 Fonctionnement du réseau 58 Lecteur optique 45 Modem 56 Ports 72

Conditions de garantie 118 Connecteur pour cartes mémoire 68 Connexion réseau Fast Ethernet 59 Contrat de licence 22 Contrôle de la capacité de la batterie. 29 Copier des données 91 Côté droit 13 Côté gauche. 13 CPU 112

Disque dur 41 Dysfonctionnements 101

Écran 32 Entrée audio 14 Entretien 104 Entretien de l'écran 104 Exécution du BIOS Setup 82 Explorer Démarrage rapide.... 91

Fonctionnement de l'affichage. 16 Fonctionnement de la batterie... 7 Fonctionnement réseau 26

Gestion de l'alimentation 30

Graphisme 113

IBM® Microdrive 68

IEEE 1394 13

Illustrations. 11

Côté droit 13

Côté gauche. 13

Ordinateur ouvert 12

Partie arrière 14

Vue de dessous 15

Indications de fonctionnement pour le modem 7

Insertion de la carte mémoire...69

Installation d'une carte PC.....71

Installation de logiciels 79

Internet 114

Inventaire de la livraison.......11

ISO 13406-2 115

Kensington - Serrure de suture 106

L'ergonomie du poste de travail 23

La sortie 112

Le test d'allumage automatique 101

Lecteur optique 45

Lecture des disques 49

Limite de responsabilité 119

Logiciels. 77, 111

L'ordinateur (Portable) 111

Memoire 111

Memory Stick 68

Microphone / Centre Subwoofer 14

Mise en place des cartes PC...70

Mise en service 21

MMC 68

Mode clone 34

Modem 56

branchement 57

Modifier la définition de l'écran 87

Moniteur externe 14,34

Multimédia 113

MultiMediaCard 68

Numéro de série.

Ordinateur ouvert 12

Partie arrière 14

PCMCIA 13,70

Périphériques audio 54

Port cartes 3 en 1 13

Port infrarouge 76

Port IR 13

Portmodem 14

Port PS/2 14,74

Port reseau 14

Port série 14, 72

Port série universel (USB)....73

Port USB. 13

Ports 72

POST. 101

Première aide 101

Programme BIOS Setup 82

Programmes de maintenance...96

Qu'est-ce que le DVD ? 50

Qualité

Raccordement 6

Rajout/Transformation 105

Rayons laser 107

Réglage Windows du clavier....90

Réglementation 115

Régler les problèmes dus au réseau 62

Réinstallation du système.......98

REM 115

Réparation 105

Reproduction de ce manuel... 119

Réseau

LAN Access Point 63 Wireless LAN 63 Résistivité électromagnétique 115 Résolution de l'écran 33 Retrait d'une carte PC 71 Retrait de la carte mémoire 69 Retrait manuel d'un CD 48

Saisie 111 Sauvegarde de données. 96 Sauvegarde de Données et de Système 96 Sauvegarde des données 4 Schémas. 9 SD 68 Secure Digital 68 Sécurité Protéger l'accès à l'ordinateur avec une serrure....... 106 Protéger l'ordinateur avec un mot de passe.... 106 Sécurité de fonctionnement... 1, 3 Alimentation 6 Câbles. 6 Fonctionnement de la batterie 7 Lieu d'installation 5 Modem 7 Raccordement 6 Température ambiante......5 Serrure de sécurité 106 Sommaire iii Sortie haut-parleur / SPDIF......14 Souris 38

Tableur. 112 Température ambiante 5 Touches raccourcis. 18 Touchpad. 12, 38 Training interactif Microsoft.... 78 Traitement de texte 112 Transport. 43, 105 Travail personnel 85 Trucs et astuces Changement de l'organisation des programmes 93 Copier des données 91 Explorer Démarrage rapide.. 91 Modifier la définition de l'écran. 87 Réglage Windows du clavier. 90

Utilisation 19

Verrouillage Kensington 13 Voyants 16 Capital Lock 17 Num Lock. 17 voyant d'accès 17 voyant de batterie 17 voyant de veille. 16 Voyant marche/arrêt 16 Wireless LAN 16 Vue de dessous 15

Windows® Update 97 Wireless LAN 63
