MODE D'EMPLOI BDARIM2000MD95257 MEDION

PRESENTATION DE CE MODE D'EMPLOI

Ayez toujours ce manuel à portée de main à côté de votre PC.
Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide du sommaire, trouver les informations, classées par thèmes, dont vous avez besoin.

Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Utilisation »

Nous vous conseillons de dire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.

Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible.

Important : Vous trouvez davantage d'instructions et d'informations sur votre ordinateur dans l'aide en ligne, accessible à partir du menu Démarrer de Windows. Cliquez sur :

Information sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont propôées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.

Windows ^XP propose a presentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 80.

A QUI S'ADRESSE CE GUIDE?

Il s'aresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est conçu pour être utilisé dans les foyers. Les nombreuses possibités d'utilisation convennent à toute la famille.

IDENTIFICATION

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouvrez le numero de série au dos de votre ordinateur.
Notez également le numero sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vousprésenter maintainant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heures de vous accueillir comme nouveau client.

Copyright © 2005 Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion®.

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium® est une marque déposée Intel®.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Sommaire:

Sécurité de fonctionnement 1

Sécurité de fonctionnement 3
Sauvegarde des données 4
Lieudinstallation 5
Température ambiente 5
Raccordement 6
Indications de fonctionnement pour le modem 7
Remarque concernant le Touchpad. 7
Informations de conformité du réseau sans fil. 7
Fonctionnement de la batterie 8

Schimas 9

Illustrations 11
Inventaire de la livraison 11
Ordinateur ouvert. 12

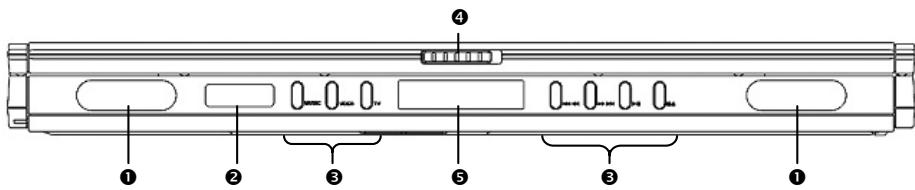

Vue de devant. 12

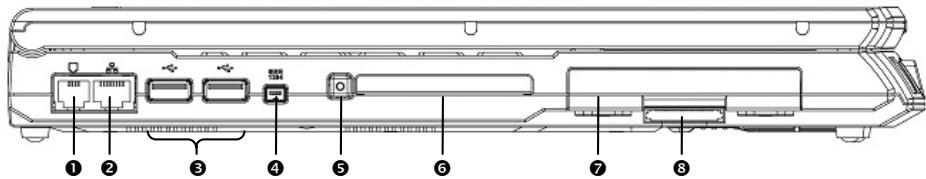

Côtégauche 13
Côté droit 13
Partie arrriere 14

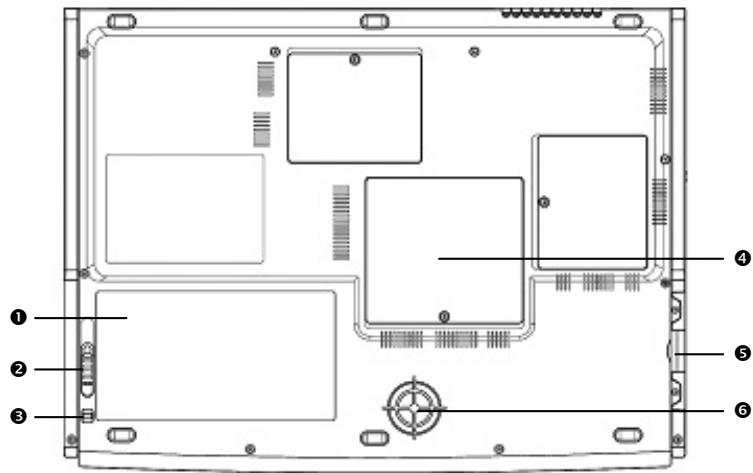

Vue de dessous 15
Voyant d'etat et voyant d'accès 16
Touches raccourcis 18
Touches multimédia 18

Utilisation 19

Mise en service 21

Démarrage: 21

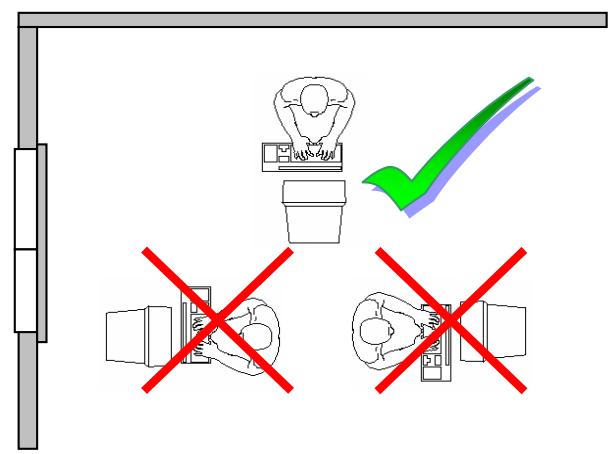

L'ergonomie du poste de travail 23

Alimentation 25

Bouton marche/arrêt 25
Fonctionnement réseau 25
Batterie 26
Gestion de l'alimentation 29

Ecran 31
Ouverture et fermetre de I'ecran 31
Résolution de l'écran 31
Connexion d'un moniteur externe 32
Branchement d'un téléviseur 34
Branchement d'une source d'enregistrement / entrée video 34

Entrée des données 35

Leclavier 35
La souris (Touchpad) 36

Components principaux 37

Disque dur. 39
Répertoire important 40

Le lecteur optique 41

Chargement d'un disque 42
Retrait manuel d'un disque bloqué 43
Qu'est-ce que le DVD ? 44
Au sujet dugraveur 47

La carte TV 48

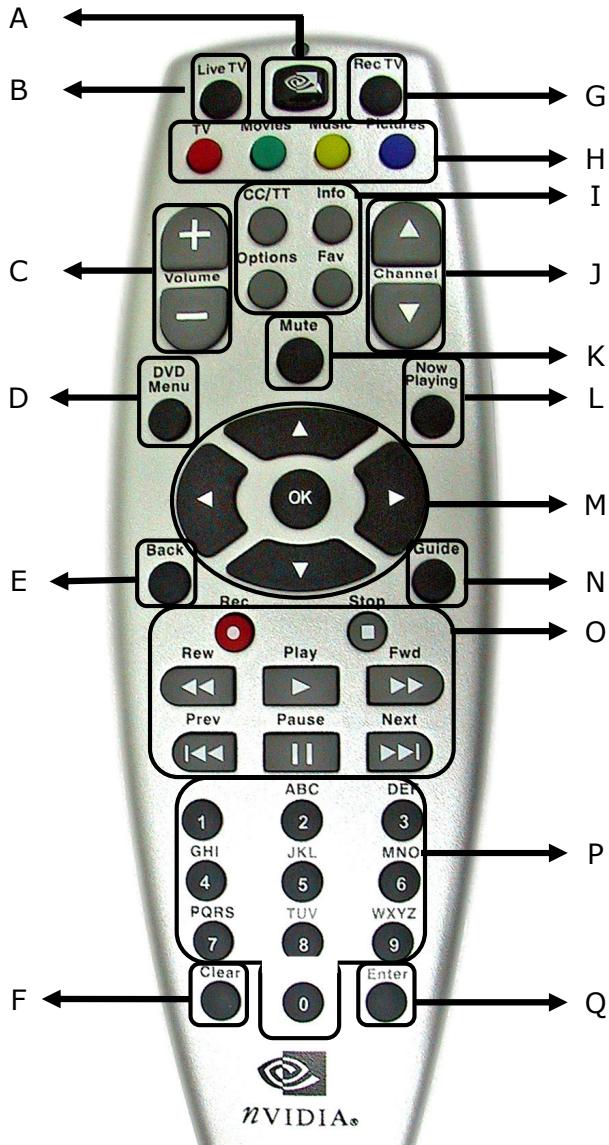

Télécommande 48
Mise en marche 51

Qu'est-cequ'unmodem？ 53
Branchement du modem 53

La carte son 52
Periphériques audio 52
Modem 53
Fonctionnement du réseau 54
Qu'est-ce qu'un réseau ? 54
Le connecteur pour cartes mémoire 58
Insertion de la carte mémoire. 58
Retrait de la carte mémoire 58

Connecteur de cartes PC 59

Port CardBus 32bits 59
Mise en place des cartes PC 59

Le port série universal (USB) 61
Le port parallele 61

IEEE 1394 (FireWire) 62

Possibilité d'utilisation du IEEE1394. 62
Spécifications techniques 62

Le port infrarouge 63
Remarque pour l'utilisation de la connexion infrarouge. 63
Logiciels 64
Découvre Windows 64
Programme BIOS Setup. 69
Exécution du BIOS Setup 69

Travail personnel 71

Trucs et astuces 73

Options de presentation 73
Aides à l'utilisation 76
Programmation du systeme et information 78

Questions fréquentes 80

Sauvegarde de Données et de Système 82

Sauvegarde de données 82
Programmes de maintenance 82
Disquette de réinstallation du mot de passer 82
Windows® Update 83

Réinstallation du système 85

Elimination d'erreurs 85
Réinstallation de la configuration d'origine. 86

Première aide sur les dysfonctionnements 88

Localisation de la cause 88
Avez-vous encore besoin d'aide ? 90
Assistance pour les pilotes 90

Entretien 91

Entretien de I'ecran. 91
Transport 92
Protégér le portable des accès non autorisés 93
Recyclage et élimination 94

Appendice 97

L'ordinateur (Portable) 99

Comment fonctionne un ordinateur ? 99
Applications avec le Portable 100

Réglementation 103

Résistivité electromagnetique 103
ISO 13406-2 Classie II. 103

Conditions de Garantie 105

Limin de responsabilité 106
Reproduction de ce manuel 106

Index 107

Sécurité de fonctionnement

Sujet

Page

Sauvegarde de données 4

Température ambiente 5

Raccordement 6

Indications pour le modem 7

Indications pour le touchpad 7

Indications pour le réseau sans fil 7

Fonctionnement de la batterie 8

Veuillez lire ce chapitre attentivement et respecter toutes les consignes énoncées. Vous garantirez ainsi à votre ordinateur un bon fonctionnement et une longue durée de vie.

Ne laissez pas d'enfants sans surveillance jouer avec des apparêils électriques. Les enfants ne sont pas toujours conscients des évventuels dangers.
N'ouvrez jamais les boîtiers de l'ordinateur, de la batterie ou de l'adaptateur secteur! Vous pourriez déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur. N'utilise jamais votre ordinateur lorsque le boîtier est ouvert.
Les lecteurs CD-ROM/CDRW/DVD sont des dispositifs laser de classe 1 lorsqu'ils sont utilisés à l'intérieur d'un boîtier fermé d'ordinateur.

N'enlevez pas le couvercle de ces dispositifs, des rayons la-ser invisibles pourrait etre émis. Ne regardez pas les rayons laser, meme avec des instruments d'optique.

N'introduisez aucun objet à l'intérieur de l'ordinateur par les fentes et ouvertures de l'appareil. Des corps étrangers poursraient déclencher un court-circuit ou même un feu, ce qui endommagerait votre ordinateur.
Les fentes et ouvertures de l'ordinateur servent à son aération. Ne les recouvre pas, sinon il pourrait y avoir surchauffe.
L'ordinateur ne peut pas etre utilise dans une usine.
N'utilisez pas l'ordinateur en cas d'orage afin d'éviter les dommages que peut cause la foudre.
Ne posez aucun objet sur l'ordinateur et n'exercez aucune pression sur I'écran.

Ces actions pourraient avoir pour conséquence de briser l'écran.

Vous risquez de vous bleisser si I'écran TFT se brise. Ramassez les morceaux cassés avec des gants de protection et envoyez-les au service après vente qui les détruira. L'avez-vous ensuite les mains avec du savon car il est possible qu'il y ait eu émanation de produits chimiques.
L'écran ne doit jamais être ouvert complètement à 180^ . N'essayez pas de l'ouvrir de force.
Ne touchez pas l'écran avec les doigts ou avec des objets pointus, vous évitezez ainsi de l'abîmer.
Ne soulevez jamais l'ordinateur en le tenant par l'écran, les charnières pourrait se casser.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

... l'adaptateur secteur, le cable électrique ou la prise a fondu ou est endommagée. Faites replacer le cable ou le bloc d'alimentation défectueux par une piece neue. Ces pièces ne doivent enaucun cas être réparées.
... le boîtier de l'ordinateur est endommagé ou si du li-lique a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensablees. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

SAUVEGARDE DES DONNEES

Après chaque mise à jour de vos données, effectuez une sauvégarde sur un support externe (CD-R: p. 47). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

LIEU D'INSTALLATION

Maintenez votre ordinateur et tous les éléments qui lui sont connectés à l'abri de l'humidité, et protégez-le de la pous-sière et des rayons de soleil. En cas de non-respect de ces consignes, vous exposez votre ordinateur à des risques de défaillances ou de détérioration.
N'utilisez pas votre ordinateur à l'extérieur.
Placez et utilisez tous les éléments sur un support stable, bien horizontal et non soumis à des vibrations, l'ordinateur ne risquera pas ainsi de tomber.
N'utilise pas le portable de manière prolongée sur vos genoux ou une autre partie de votre corps : la dissipation dechaleur sous l'appareil peut engendrer un échauffement désagréable.

TEMPERATURE AMBIANTE

L'ordinateur peut fonctionner à une température ambiente comprise entre 5^ C et 35^ C et par un taux d'humidité relative compris entre 20% et 80% (sans condensation).
Lorsque l'ordinateur est débranché, il peut être stocké à une température comprise entre 0^ C et 60^ C.

RACCORDEMENT

Veuillez respecter les consignes suivantes pour raccorder correctement votre ordinateur :

ALIMENTATION

N'ouvre pas le boîtier réseau. Il y a danger de mort par décharge électrique lorsque le boîtier est ouvert.
Il ne contientaucun élément à entretenir.
La prise doit se trouver pres de l'ordinateur et etre facilement accessible.
Pourmettrevoireordinatourhors tension,retirezla fiche de la prise.
Ne branchez le boitier que sur des prises mise à la terre et sur du courant secteur 100-240V~/50-60 Hz. Si vous n'étes pas sur du voltage de votre installation dans cettepiece, renseignez-vous auprès de votre centre EDF.
N'utilisez que le matériel de raccordement livre en accom-pagnement.
Si vous rajoutez une rallonge, veillez à ce qu'elle corresponde aux exigences VDE. Renseignez-vous auprès de l'électricien qui a effectué votre installation.
Pour plus de sécurité, nous recommendons l'utilisation d'un dispositif de protection électrique, afin de protégger notre ordinaireur portable contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique.
Si vous souhaitez séparer l'adaptateur secteur du réseau élec-trique, débranchez d'abord la fiche de la prise de courant, puis la fiche du portable. En procédant dans l'ordre inverse, vous risquez d'endommager l'adaptateur secteur ou le portable. Tenez toujours fermement la fiche lors du débranchement. Né tirez jamais au niveau du cable.

CABLES

Faites cheminer les câbles de façon que personne ne puisse marcher ou trébucher dessus.
Ne posez aucun objet sur les câbles, ils pourraient être endommages.

INDICATIONS DE FONCTIONNEMENT POUR LE MODEM

Si vous système est équipé d'un modem, veillez à ce que celui-ci soit branché uniquement sur une ligne de téléphone analogique. Tout raccordement à une installation parallèle digitale, à un branchement collectif ou à un faxophone n'est pas autorisé et peut endommager le modem ou les apparêils raccordés.

S'il est équipé d'un modem, cet ordinateur a été testé pour être utilisé en France, Suisse et Belgique et répond aux directives européennes concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/EG).

REMARQUE CONCERNANT LE TOUCHPAD

L'utilisation du Touchpad se fait par l'internédiaire du pouce ou d'un autre doigt et réagit à l'énergie émise par la peau. N'utilise pas de stylo ou tout autre objet : cela pourrait endommager votre Touchpad.

INFORMATIONS DE CONFORMITE DU RESEAU SANS FIL

D'après les directives R&TTE (1999/5/EC) des émetteurs radio vérifiés et homologués, les apparèils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :

-Réseau sans fil

Ces émetteurs radio sans fil sont pourvus d'un marquage CE séparé. Vous pourrez obtenir les déclarations de conformité à l'adresse www.medion.com/conformity.

FONCTIONNEMENT DE LA BATTERIE

Les batteries stockent de l'énergie électrique dans leurs cellules pour la restituer en cas de besoin. Pour augmenter la durée de vie et les capacités de vos batteries, et afin qu'elles fonctionnent correctement, respectez les indications suivantes :

Faites en sorte de ne jamais exposer longuement la batterie aux rayons directs du soleil ou à la chaleur.
Ne jetez pas la batterie au feu.
Si vous ne respectez pas ces indications, la batterie sera endommagée et pourra même exploser dans certaines conditions.
N'ouvre jamais la batterie, elle ne contient pas d'éléments à entretenir.
Évitez toute salissure et tout contact avec des matières conductrices telles les substances chimiques ou les produits d'entretien.
Pour recharger la batterie, il faut utiliser exclusivement le chargeur d'origine livre en accompagnement.
Assurez-vous (au moyen duvoyant ou du signal sonore de l'ordinateur) que la batterie est complètement déchargée avant de la recharger.
Remplacez la batterie par une autre batterie de même type ou par une batterie équivalente qui aurait été conseillée par le fabricant.
Charger la batterie jusqu'à ce que levoyant de la batterie s'éteigne. Observez également les indications de la page 27 concernant le «chargement de la batterie» pour évaluer l'état de chargement de votre batterie.
N'oubliez pas de mettre la batterie hors tension pour la remplacer.
Les batteries ne sont pas biodégradables. Apportez les batteries devenues inutilisés à un centre d'élimination des déchets. Notre service clientèle peut vous renseigner à ce sujet.

Schemas

Sujet

Page

Inventaire de la livraison 11
Ordinateur ouvert 12
Vue de devant 12
Côté gauche 13
Côté droit 13
Face arriere 14
Dessous 15
Voyant d'etat et voyant d'accès 16
Touches raccourcis 18
Touches multimédia 18

INVENTAIRE DE LA LIVRAISON

Veuillez vérifier si tous les éléments vous ont eté livrés et, en cas de livraison incomplète, avertissez-nous dans un délai de 14 jours suivant l'achat. Le produit que vous venez d'acheter est accompagné des composants suivants :

Notebook

Batterie Li-Ion

Adaptateur secteur avec cable de raccordement (FSP090-1ADC21)

Câble modem

Adaptateur pour cable antenne

Adaptateur S-vidéo sur Composite

Logiciel d'aide sur Disc

Disque de sécurité avec pilotes et manuel Microsoft Windows®

Manuel de l'utilisateur

Carte de garantie

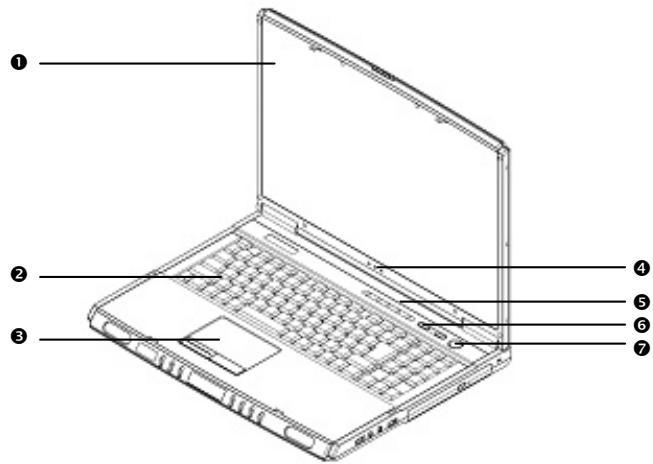

ORDINATEUR OUVERT

Ecran ( p. 31)
2 Clavier ( p.35)
3 Touchpad ( p. 36)
Voyant d'étéat ( p. 16)
5 Voyant d'accès ( p. 16)
Touches raccourcis ( p.16)
7 Interrupteur marche/arrêt (⇒ p. 25)

VUE DE DEVANT

Haut-parleur
2 Port IR ( p. 63)
3 Touches multimédia (⇒ p. 18)
4 Verrouillage écran (⇒ p. 31)
5 Écran mini media

COTE GAUCHE

Port modem (RJ-11) ( p.53)
2 Port reseau (RJ-45) ( p. 54)
3 Port USB ( p. 61)
4 IEEE 1394 ( p.62)
5 Bouton d'éjection Carte PC (⇒ p. 59)
Insertion cartes PC (PCMCIA) ( p.59)
7 Logement de disque dur
8 Port cartes Multimédia (⇒ p. 58)

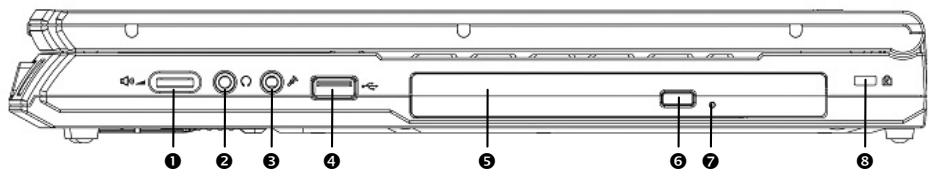

COTE DROIT

1 Contrôle du volume ( p. 52)
2 Sortie haut-parleur ( p.52)
3 Entre Microphone ( p. 52)
4 Port USB ( p. 61)
5 Lecteur optique ( p.41)
6 Bouton d'éjection lecteur optique (⇒ p. 42)
Ouverture de secours ( p.43)
8 Verrouillage Kensignton

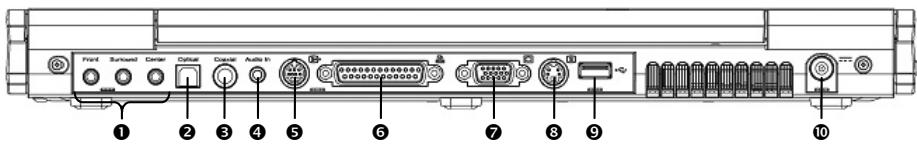

PARTIE ARRIERE

1 Sortie haut-parleur "frontal", "arriere" et ,central/subwoofer"
2 Sortie SPDIF ( p. 52)
3 EntreTV ( p.51)
4 Entre audio ( p. 52)
5 Entre S-Video ( p. 34)
6 Port parallele ( p.61)
7 Moniteur exterve VGA ( p. 32)
8 Sortie S-Video ( p. 34)
9 Port USB ( p.61)
10 Alimentation electrique ( p.25)

VUE DE DESSOUS

1 Logement de la batterie
Levier d'éjection de la batterie
3 Verrouillage de la batterie
4 Logement de la mémoire
5 Levier d'éjection du disque dur
Caisson de basse

VOYANT D'ETAT ET VOYANT D'ACCES

Le système indique par l'intermédiaire de voyants l'état de l'alimentation et du système d'exploitation (⇒ p. 12). Les messages qui s'affichent concernant le système d'exploitation donnent des informations sur l'activité de l'ordinateur :

VOYANT MARCHE/ARRET

Ci-dessous le comportement duvoyant en fonction des situations :

Éteint	Le système est hors tension, ou en mode Hibernation.
Vert	Le système est en plein fonctionnement.
Vert clignotant	Le système est en mode Veille.
Jaune	Le pack batterie est en faible régime jusqu'à un niveau de 10 %, et le système est en plein fonctionnement.
Jaune clignotant	Le pack batterie est en faible régime jusqu'à un niveau de 10 %, et le système est en mode Veille.
Ambre	Le pack batterie est en faible régime jusqu'à un niveau de 3 %, et le système est en plein fonctionnement.
Ambre clignotant	Le pack batterie est en faible régime jusqu'à un niveau de 3 %, et le système est en mode Veille.

VOYANT WIRELESS

Lorsque la fonction wireless est activée, cevoyant est allumé.

VOYANT DE BATTERIE

Ci-dessous le comportement duvoyant en fonction des situations :

Allumé	Le pack batterie est en cours de chargement : chargement rapide ou pré-chargement.
Clignotant	Signal de batterie faible ; ou bien Erreur de batterie.
Éteint	Le pack batterie n'est pas en cours de chargement.

VOYANT D'ACCES

Lorsque cette DEL est allumée ou clignote, c'est que l'ordinateur accede au disque dur.

VOYANT D'ACCES LECTEUR POUR CARTE MEMOIRE
Lorsque cette DEL est allumée ou clignote, c'est que l'ordinaire accede au lecteur pour carte mémoire.

CAPITAL LOCK - MAJUSCULES

Cette DEL s'allume lorsque les majuscules [Caps Lock] sont activées à l'aide de la touche de verrouillage des majuscules. Les lettres du clavier sont alors automatiquement écrites en majuscules.

NUM LOCK - VERROVILLAGE NUMERIQUE

S'allume lorsque les touches numériques [Num Lock] sont activées.

SCROLL LOCK - DEFILEMENT

La touche de défilament [Scroll Lock] est activée lorsque levoyant est allumé.

TOUCHES RACCOURCIS

La touche Internet active le navigateur Internet par défaut.

La touche courriel active le programme de messagerie électronique par défaut.

TOUCHES MULTIMEDIA

MUSIC	Touche Music Appuyer sur cette touche pour lancer le mode Écouter de la musique.
VIDEO	Touche Video Appuyer sur cette touche pour lancer le mode Regarder des films.
TV	Touche TV Appuyer sur cette touche pour lancer le mode Regarder la télé.
←←←	Touche Retour rapide/Piste précédente
→→→	Touche Avance rapide/Piste suivante
→/II	Touche Lecture et Pause
▲	Touche Stop/Eject

Sujet

Page

Démarrage: 21
L'ergonomie du poste de travail 23
Bouton marche/arrêt 25
Fonctionnement réseau 25
Fonctionnement batterie 26
Gestion de l'alimentation 28
Ouverture et fermetre de I'ecran 31
Résolution de l'écran 31
Connexion d'un moniteur externe 32
Connexion d'un téléviseur 34
Connexion d'une source d'enregistrement 34
Leclavier 35
La souris (Touchpad) 36

Pour manipuler correctement votre ordinateur et pour le garder longtemps en bon état, il faut que vous ayez luAAParavant le chapitre « Sécurité de fonctionnement » situé au début de ce manuel.

L'ordinaire est déjà complètement pré-installé, vous n'aurez donc pas à régler les pilotes, vous pourrez démarrer immédiatement.

DEMARRAGE :

Étape 1

• Mettez la batterie en place avant la mise en marche de l'ordinateur en la faisant glisser dans son compartment. ( p. 15, 26) .
  Si la batterie n'est pas assez chargée, branchez l'adaptateur secteur.
• Ouvrez l'écran en poussant la sécurité vers la droite avec le pouce, puis en amenant l'écran à la position souhaitée entre le pouce et l'index. (⇒ p. 31).
• Allumez l'ordinateur à l'aide de l'interrupteur marché/arrêt. (⇒ p. 25). L'ordinateur démarre et passée maintainant par différentes phases.
  Aucune disquette de démarriage (par ex. la disquette de récapération) ne doit se couver dans le lecteur optique, car le système d'exploitation ne serait pas alors chargé à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé.

Étape 2

Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autres aux écrons et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Explication :

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel.

Pour voir l'ensemble du texte, vous devez déplacer la barre de défilament à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'options «J'accipe le contrat de licence».

Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».

Étape 3

Une fois la session ouverte, l'écran de Windows® s'affiche.

L'ERGONOMIE DU POSTE DE TRAVAIL

Un aspect à ne pas négliger est le lieu d'installation de votre PC. Nous allons donc nous attacher d'abord à cet aspect :

L'EMPLACEMENT DE L'ECRAN

Tenez compte du fait que le moniteur doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre!).

L'écran ne doit jamais se trouver à proximé d'une fenêtre car c'est à cet endroit que la piece est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'oeil à l'écran plus souvent.

L'écran doit toujours être disposé de façon à ce que le regard soit parallèè à la fenêtre.

La position avec le regard dos à la fenêtre n'est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l'écran. De même, le regard directement en face de la fenêtre n'est pas bon en raison du contraste entre l'écran sombre et la clarté de la lumière du jour peut provoquer des difficultés d'adaptation et des douleurs.

L'orientation en parallèle devrait également valor pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle.

Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets les contrastes trop importants entre clair et nombre .... Par exemple : tourner, rabaisser ou rehausser l'écran. On peut également améliorer cette installation en installant des stores à lamelles ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d'éclairage.

Attention : l'écran doit être positionné de manière à éviter, les reflets, les lumières aveuglantes et les forts contrastes de luminosité (malgré la vue admirable par la fenêtre!).

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable. Pour augmenter votre comfort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

• Dos - Lorsque vous étés assis à votre poste de travail, voirlez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légarement inclinée vers l'arrière.
• Bras - Vos bras doivent être couples et détendus, coudes près du corps, avant-bras et mains parallètes au sol.
• Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas'être pliers vers le haut ou vers le bas ou latéralement de plus de 10 degrés.
• Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en accürir un, assurez-vous que la hauteur de votre chaise est correctement réglée.
• Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Evitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.
• Général - Changez féquèment de position et faites souvent des pauses pour éviter la fatigue.

BOUTON MARCHE/ARRET

Vous pouvez allumer ou eteindre l'ordinateur en appuyant sur le bouton marche/arrêt ( p. 12).

Un affichage vous informe sur l'etat du système. L'ordinateur s'estint independamment du système d'exploitation lorsque le bouton reste appuyé pendant plus de 4 secondes.

ATTENTION! N'eteignez pas votre ordinateur si le disque dur fonctionne et si levoyant d'accès est allumé. Sinon vous risquez de perdre des données. Afin de protégger le disque dur, il vous faut attendre au moins 5 secondes après avoir étéint l'ordinateur pour le rallumer.

FONCTIONNEMENT RESEAU

Votre ordinateur est livre avec un adaptateur secteur universal pour courant alternatively qui s'adapte automatiquement à la source de courant du lieu concerné. Il peut prendre en charge les voltages suivants: AC 100-240V~/ 50-60 Hz. Veuillez respecter les consignes de sécurité des pages 6 et suivantes concernant l'alimentation.

L'adaptateur est branché à une prise de courant alternatif à l'aide d'un cable secteur. Le cable d'alimentation à courant continu est branché de la partie arrrière de l'ordinateur (⇒ p. 14). L'adaptateur fournit du courant électrique à l'ordinateur et recharge en même temps la batterie. Les voyants d'alimentation, situés sur l'ordinateur (⇒ p. 16), renseignent sur l'état de fonctionnement. Notre batterie se recharge aussi lorsque vous travailliez avec l'ordinateur en laissant l'adaptateur branché. L'adaptateur secteur consomme de l'électricité même lorsque l'ordinateur n'y est pas branché. Débranchez donc l'adaptateur si l'ordinateur n'est pas branché.

Attention! N'utilisez que le bloc et le cordon d'alimentation fournis.

BATTERIE

Les batteries emmagasinent de l'énergie électrique dans leurs cellules et la redistribuents lorsqu'on en a besoin. Afin d'augmenter la durée de vie et la capacité de votre batterie et de garantir son bon fonctionnement, vous doivent absolument tener compte des consignes de sécurité données page 4 et suivantes.

MISE EN PLACE DE LA BATTERIE

Insérez le pack d'accus dans le compartment prévu à cet effet.

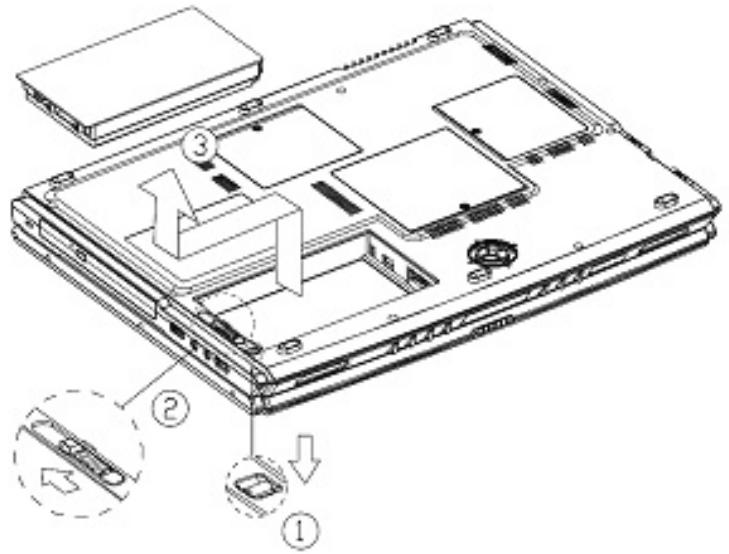

RETRAIT DE LA BATTERIE

Retirez les accus du support à l'aide du levier de blocage.

ATTENTION! N'enlevez pas la batterie si levoyant de batterie est allumé, vous pourriez perdre des données.
ATTENTION! Faites attention, lors du rangement des batteries et lors de l'utilisation de l'ordinateur sur batterie, à ne pas salir ou endommager les contacts de la batterie et de l'ordinateur. Cela pourrait entraîner des dysfonctionnements.

CHARGEMENT DE LA BATTERIE

La batterie est chargée sur le bloc d'alimentation. Si le bloc d'alimentation est branché, la batterie se recharge automatiquement, independamment du fait que l'ordinateur soit allumé ou étéint. Un chargement complet nécessite quelques heures si l'ordinateur est étéint. S'il est allumé, le chargement durable nettement plus longtemps. Vous trouvez la signification duvoyant de charge à la page 15.

REMARQUE: le chargement est interrompu si la température ou la tension de la batterie sont trop élevées.

AUTONOMIE DE LA BATTERIE

Une batterie aux ions de lithium complètement chargée fournit de l'énergie pendant environ 2 heures d'utilisation. La durée d'utilisation dépend cependant de la configuration des fonctions d'économie d'énergie, de votre manière de travailler, du processeur de votre ordinateur, de la capacité de mémoire vivé et du type d'écran. Sous Windows, des alarmes seront dés que la charge de la batterie tombe en dessous de la valeur minimale définie. Les performances du processeur sont alors diminuées pour économiser le courant.

REMARQUE : les alarmes de batterie et le mode «Low-Battery» (batterie faible) cessent lorsque le bloc d'alimentation est branché.

CONTROLE DE LA CAPACITE DE LA BATTERIE

Pour contrôle le niveau de charge de la batterie, déplacez le curseur de la souris sur le symbole d'énergie qui apparait dans la barre des tâches.

Lorsque l'ordinaire fonctionne sur batterie, ce symbole montre une batterie et, lorsqu'il fonctionne sur secteur, c'est une prise qui s'affiche. Si la batterie est en cours de chargement, la prise est barrée d'un éclair.

Vous pouvez obtenir des informations supplémentaires en double-cliquant sur le symbole.

REMARQUE: si vous ignorez l'alarme de batterie faible, votre ordinateur passé en mode de veille prolongée.
ATTENTION! Si la batterie est vide, vos données ne seront pas conservées longtemps en mémoire vivie.
ATTENTION! N'enlevez jamais la batterie lorsqu l'ordinateur est allumé ou lorsqu'il n'est pas encore passé en mode de veille prolongée, car vous pourriez perdre des données.

DECHARGE DE LA BATTERIE

Utilisez l'ordinateur sur batterie jusqu'à ce qu'il s'éteigne pour cause de batterie faible.

N'éteignez pas l'ordinateur vous-même, même si vous avez un message indiquant que la batterie est très faible, laissez l'ordinateur utiliser toute l'énergie de la batterie et s'éteindre automatiquement. Désactivez les fonctions de la Gestion de l'alimentation dans le Panneau de configuration, en particulier les Alertes et les Actions. Lorsque la batterie approche de la fin de sa vie, sauvegardez et fermez tous les fichiers importants.

GESTION DE L'ALIMENTATION

Votre ordinateur offre des fonctions d'économie d'énergie automatique et configurables, que vous pouvez utiliser pour optimiser la durée d'utilisation de la batterie et réduire les coûts de fonctionnement en général. Les modes d'économie d'énergie sont appelés mode de veille et mode de veille prolongée.

APM ET ACPI

L'Advanced Power Management (APM) a été développé par Intel et Microsoft et contrôle uniquement les principales fonctions d'alimentation du système.

L'Advanced Configuration and Power Management Interface (ACPI) a été développé par Intel, Microsoft et Toshiba, pour contrôle les fonctions d'économie d'énergie et les fonctions Plug & Play des systèmes.

La nouvelle norme ACPI est supérieure à l'APM. On peut ainsi attribuer des fonctions différentes à la fermeture et à l'ouverture de l'écran pour la gestion de l'alimentation.

METTRE EN VEILLE

Avec cette configuration, le contenu de la mémoire vivé de votre ordinateur est conservé, tandis que presque tous les autres composants de votre ordinateur sont complètement éteints ou que la consommation de courant est réduite à un minimum.

En mode de veille, l'ordinateur reste actif avec une consommation de courant minimale. Une brève pression sur l'interrupteur marché/arrêt remet l'appareil en route.

LA VEILLE PROLONGEE

La veille prolongée est une alternative astucieuse à la mise hors tension totale de l'ordinateur. Dans cet état, toutes les données de la mémoire vivie (systèmes et graphiques) sont copiées dans un fichier sur le disque dur.

Dès que toutes les données ont été sauvégardées, l'ordinateur est étant. Au démarage suivant de l'ordinateur, ces données sont réécrites par le BIOS dans la mémoire vive. En quelques instants, l'ordinateur se trouve exactement dans l'état dans lequel vous l'aviez laissé à la dernière utilisation.

Si vous fermez l'ordinateur alors que vous étés en train de travailler sur un document (et sous réserve que la configuration ACPI ait été définie correctement), l'ordinateur fait automatiquement le reste pour vous. Au redémarrage, vous vous trouvez exactement à la ligne à laquelle vous travailliez au moment de l'interruption.

Contrairement à un monieur traditionnel, l'écran à cristaux liquides ne présente ni rayonnements ni scintillements.

OUVERTURE ET FERMETURE DE L'ECRAN

Un loquet garde l'écran fermé lorsque l'ordinateur n'est pas utilisé. Pour l'ouvrir, puissez le loquet avec le pouce vers droit, soulevez ensuite l'écran à l'aide du pouce et de l'index et mettez-le dans la position souhaitation.

L'écran ne doit pas être ouvert à 180^ . N'essayez pas de l'ouvrir de force.

Les combinaisons de touches suivantes vous permettent de contrôler des fonctions d'écran

RESOLUTION DE L'ECRAN

L'écran incorpore présente, selon sa taille, une résolution de 1440 × 900 pixels. Si vous passez, dans le programme auxiliaire de Windows «Propriétés de l'affichage», à une configuration différente, il se peut que l'affichage n'apparaisse pas sur toute la surface de l'écran. Un grossissement provoque des déformations à l'affichage, en particulier pour l'écriture. Vous pouze cependant travailler avec une résolution plus élevé si vous branchez un monnateur externe à plus haute résolution.

Vous doivent réduire l'intensité de couleur pour augmenter la résolution de l'écran, car la mémoire video n'accepte qu'une certaine capacité. Avec le programme auxiliaire de Windows « Propriétés de l'affichage », ajustez la presentation aux modes utilisés.

CONNEXION D'UN MONITEUR EXTERNE

L'ordinateur dispose d'un port de moniteur externe.

1. Posez l'ordinateur correctement.
2. Branchez le cable du moniteur externe au port DVI de l'ordinateur (→ p. 14). Pour pouvoir connecter un moniteur analogique, vous avez besoin d'un adaptateur ajustat, disponible dans les magasins spécialisés.
3. Branchez le moniteur externe sur le secteur et mettez-le sous tension.
4. Mettezcki nantontvretore ordinateur en marche.

Lors du branchement d'un moniteur externe, deux possibilités de configuration vous sont données :

1. Mode clone (même affichage sur les deux écrans)

Appuyez sur les touches Fn + F3 pour désactiver le monitateur externe et allumer l'écran de l'ordinateur.

Si vous appuyez à nouveau sur les touches Fn + F3 l'affichage sera activé sur les deux apparils.

Appuyez de nouveau sur les touches Fn + F3 pour activer le moniteur externe. L'écran de l'ordinateur s'estint. Pour régler l'affichage, suivez les indications du fabricant du monitér.

2. Bureau étendu

(Dans ce mode, le deuxième moniteur [external] affiche un bureau plus grand. Les fenêtres du premier écran peuvent être décalées sur le deuxième.)

Cette option n'est pas prise en charge par la combinaison de touches Fn + F3.

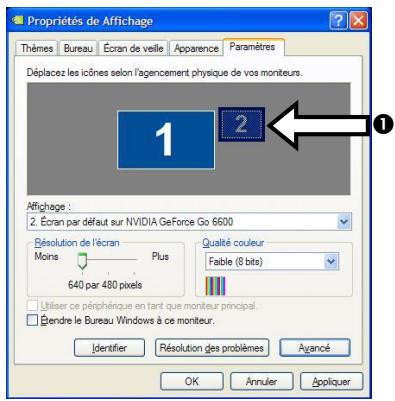

Cliquez n'importe où sur votre bureau à l'aide du bouton droit de la souris et choisissez Propriétés pour ouvrir le programme Propriétés de l'affichage.

• Dans l'onglet Paramètres, cliquez avec le bouton gauche de la souris sur le deuxième écran ①.

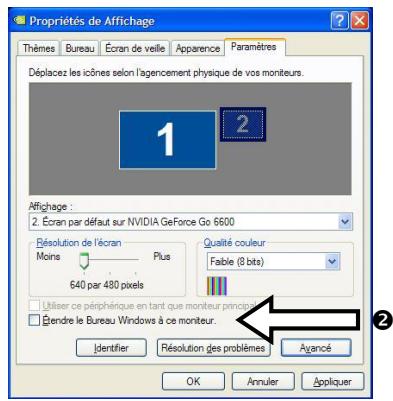

• Choisissez l'option Étendre mon bureau Windows sur ce moniteur , puis cliquez sur OK.
  Pour désactiver cette fonction, décochez la case « Étendre mon bureau Windows sur ce moniteur »

Vous pouvez aussi régler dans cet onglet la résolution d'écran et la qualité de couleurs du moniteur en cours d'utilisation.

BRANCHEMENT D'UN TELEVISEUR

L'ordinateur dispose d'un port pouvant accueillir un téléviseur. Pour brancher un téléviseur à votre ordinateur, procédez comme suit :

1. Posez l'ordinateur correctement.
2. Branchez le cable du téléviseur au port S-video de l'ordinateur (⇒ p. 14).
3. Branchez le téléviseur sur le secteur et mettez-le sous tension. Allumez votre ordinateur et placez-le àonne hauteur.

Si l'option Etendre mon bureau Windows sur ce monitateur du programme Propriétés de l'affichage est activé, elle doit d'abord être désactivée pour permettre le transfert de l'image sur le téléviseur.

BRANCHEMENT D'UNE SOURCE D'ENREGISTREMENT / ENTREE VIDEO

Vous pouvez raccorder à votre ordinateur portable une source video externe au moyen d'un cable S-video. Ce raccordement vous permette d'enregistrer des données video et le cas échéant, de les retravailler.

• Insérez le cable de connexion S-video dans la prise correspondant. (6, p. 14)

LE CLAVIER

Grçà à la double fonction de certaines touches, vous dispose des mêmes fonctions que sur un clavier Windows normal. Certains fonctions sont obtenues à l'aide des touches Fn propres à l'ordinateur.

COMBINAISONS DE TOUCHES SPECIFIQUES A L'ORDINATEUR

Combinaison	Description
F2 F3 JUO	LAN sans fil Effectuez la combinaison de touches (Fn+F2) pour activer la fonction LAN (réseau local) sans fil.
F3 F4 JUO	Permet deCHOISIR le type d'affichage entre affichage à cristaux liquides, monitor externe et affichage simulta- né.
F6 F7	Activer ou désactiver le son qui signale le chargement de la batterie.

LA SOURIS (TOUCHPAD)

La souris « Touchpad » se trouve devant le clavier (⇒ p. 12).

Le pointeur de la souris suit la direction que vous lui indiquez par le mouvement de votre doigt ou de votre pouce sur le Touchpad.

N'utilise pas de crayon à bille ni aucun autre objet, car cela pourrait endommager votre Touchpad.

Sous le Touchpad se trouvent les boutons droit et gauche de la souris, qui s'utilisent comme sur une souris normale.

Le panneau de commande (facultatif) vous permet de faire défiler l'écran.

Cependant, vous pouvez aussi effectuer un clic ou un double-clic directement sur le Touchpad, en touchant brièvement une ou deux fois la surface du Touchpad.

Dans le Panneau de configuration de Windows®, vous trouvez sous l'icone « Souris » bon nombre de configurations utiles qui vous faciliteront son utilisation quotidienne.

Components principales

Sujet

Page

Disque dur 39

Le lecteur optique 40

Au sujet dugraveur 47

La carte TV 48

La carte son 52

Modem 53

Fonctionnement du réseau 54

Le connecteur pour cartes mémoire 58

Le connecteur de cartes PCMCIA 59

Le port série universal (USB) 61

Le port parallele 61

IEEE 1394 (FireWire) 62

Le port infrarouge 63

Logiciels 64

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données. Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que en général vous puissiez travailler de façon optimale sans avoir besoin de l'instructor vous-même. Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisé. Le disque dur est désigné par les lettres C, D et E. Lorsque l'ordinateur accède au disque dur, le voyant correspondant s'allume.

N'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituèlement, votre disque dur est partagé en plusieurs partitions (si configuration est différente, veuilles vous reporter au chapitre « administration du porteur de données dans l'aide Windows®).

Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et régles des utilisateurs mis en place.

La deuxième partie (Backup) sert de sauvégarde des données et contient en plus des drivers (D:\Driver), des programmes d'utilisation (D:\Tools) pour votre ordinateur.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre ordinateur portable.

REPERTOIRE IMPORTANT

Vous trouvez à suivre les répertoires les plus importants et la description du contenu.

Attention! N'effacez et ne modifiez pas ces listedes ou leur contenu, car vous pourriez perdre des données oumettre en danger la fonctionnalité du système.
Remarque supplémentaire: si vous modifie la partition de récapération dans un système de fichiers NT (NTFS), vous ne pourrez plus restaurer l'état initial ( p.85) à partir de la disquette de support.

C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration à la livraison, ces données sont masquées pour des raisons de sécurité.
C:\Program Files Comme le nom le laisse déjà supposer, les programmes de ce réseau installent les données appar-. tenant à l'utilisation.
C:\Windows Le menu principal de Windows. C'est ici que le système d'exploitation enregistre ses données.
C:\ Documents and Settings Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC.
D:\ Driver Dans ce classeur, vous trouvez les drivers nécessaires à votre PC (déjà installé).
D:\Tools Ici vous trouvrez des programmes supplémentaires et d'autres documentations pour votre PC.
E:\ Recover C'est ici que se trouvent les données de sauvégarde avec lesquilles vous pouvez reproductive la configura-tion d'origine.

Selon la version可以选择, votre ordinateur peut être équipé d'un lecteur CD/DVD/CD-RW, d'un lecteur combo (prise en charge du DVD et des CD-RW) ou d'ungraveur deDVD.

Le tableau ci-dessous vous indique les supports auxquels correspondant les lecteurs :

Vous pouvez dire un disque au moyen du lecteur approprié pour autant que le format du disque soit supporté par le lecteur et par le système d'exploitation. En d'autres termes, vous risquez de ne pas pouvoir dire un CD conçu pour un autre système d'exploitation.

• Les supports DVD (DVD R/RW) doivent être compatibles avec votre type de lecteur. Il existe différents formats (DVD-R, DVD+R, etc.) qui ne sont pas compatibles entre eux. La vitesse d'écriture propre à votre lecteur doit être supportée elle aussi. Notre DVD-ReWriter est un lecteur multi-formats supporting les DVD-R, les DVD+R et les DVD9.

Dans la mesure où cette technologie est encore relativement récente, il se peut que vous rencontres des incompatibilités même en utilisant les médias appropriés. C'est pourquoi nous recommendons d'utiliser exclusivement des disques de marque et de vérifier leur compatilité avec vos apparèils. En revanche, les disques CD ne posent aucun problème et peuvent normalement être graves sans aucune difficulté à l'aide de votre lecteur CD ou DVD (selon ce que vous possédez). Néanmoins, nous vous recommandons de vérifier quel média convient le mieux à votre apparèil.

CHARGEMENT D'UN DISQUE

Remarque: Ne collez pas de feuilles de protection ou d'autres autocollants sur les CD. N'utilise pas de CD déformés ou endommages pour éviter d'abîmer votre lecteur. Attention : N'utilise pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourrait se casser, détruire vos données et endomager leur apparéil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Contrairement au lecteur optique d'un PC, l'ordinateur dispose d'un système de maintainen du disque.

Il convient de vérifier en insérant le disque qu'il est bien enforcé.

ATTENTION! Si le disque n'est pas correctement placé, il peut être endommagé lors de la fermeture du tiroir du lecteur.

1. Tirez complètement le tiroir avec précaution.
2. Retirez le CD de saPOCHette, si possible sans toucher la face non imprimée (données).
3. Placez le disque, étiquette vers le haut, dans le tiroir et appuyez légèrement dessus afin que le disque soit bien à plat et bien fixé sur le tiroir.
4. Vérifiez que le CD peut tournier librement et repoussez doucement le tiroir dans le lecteur de CD-ROM.

La dette « F » est affectée par défaut à votre lecteur optique. Avec l'Explorateur Windows (Poste de travail), vous pouvez facilement acceder aux données de vos disques. Lancez l'Explorateur à partir du menu Démarrer ou en appuyant en même temps sur la touche Windows et la touche « E »

Lors de l'accès aux DVD video (ou aux fichiers audio et video de CD de données normaux), ce sont les programmes multimédias préinstallés qui sont automatiquement utilisés.

Si vous foulez-retirer le CD,appuyez sur le bouton d'éjection.

ATTENTION! Lorsque l'ordinateur accede au lecteur de CD-ROM, levoyant d'accès est allumé. N'essayez pas alors de-retirer le CD du lecteur.

RETRAIT MANUEL D'UN DISQUE BLOQUE

Si le tiroir ne s'ouvre plus automatiquement, il peut etre ouvert manuellement, si toutes sont suaereille possede une ouverture de secours ( p.13,±b 7)

Redémarrez l'ordinateur. Si le tiroir est toujours bloqué, procédez comme suit :

1. Quittez Windows et éteignez l'ordinateur.
2. Introduisez un objet fin et long (par exemple un trombone redresse) dans l'ouverture de secours (7) jusqu'à ce que vous rencontres une résistance. Une légère pression provoque l'ouverture du tiroir.
3. Retirez le CD et redémarrez le PC.

ÉCOUTER DES CD / ÉTABLIR UNE SELECTION

Votre ordinateur portable est en mesure de dire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.

Lorsqu'un disque est inséré, une fenêtre s'ouvre et présente différentes options pour la reproduction.

Si la fenêtre ne s'ouvre pas, vous avez toujours la possibilité d'acceder au lecteur optique par l'explorateur ou le poste de travail.

QU'EST-CE QUE LE DVD ?

Le Compact Disc (CD) a été introduit en 1982. Le CD est aujourd'hui un moyen de stockage de données incontournable, pour le multimédia, les yeux ordinateurs, et aussi en partie pour la video.

Un CD peut stocker jusqu'à 700 Mo de données, ce qui est trop peu pour mémoriser un film entier de bonne qualité.

Le DVD (Digital Versatile Disc) a le même format qu'un CD, mais peut enregistrer davantage de données, parce qu'elles sont stockées de façon plus dense et parfois sur les deux faces.

Chaque face peut ainsi contenir deux couches d'informations (dual layer). Grâce à la densité de données plus élevé, la vitesse de transfert est également beaucoup plus élevé que celle du CD, de telle sorte qu'un lecteur DVD 6 x transmet beaucoup plus de données qu'un lecteur de CD-ROM 6 x.

Le lecteur DVD est capable de dire aussi bien les DVD-ROM que les CD-ROM, et vous permet ainsi d'avoir accès à vos anciens supports de données.

LES DIFFERENTS FORMATS DU DVD

Format	Face A	Face B	Capacité maxi
DVD-5	SL	-	4,7 Go
DVD-9	DL	-	8,5 Go
DVD-10	SL	SL	9,4 Go
DVD-14	DL	SL	13,2 Go
DVD-18	DL	DL	17,0 Go
SL=Single Layer, DL=Dual Layer

LE DVD-VIDEO

Propriétés particulières du DVD-Video :

• jusqu'à 8 heures de film sur un DVD
• jusqu'à 8 pistes audio et 32 plages
  -onne pleure qualite d'imag que le VHS ou le SVHS
• navigation rapide, arrêt sur image, etc.
  choix de plusieurs perspectives de camera
• Commandes de protection de la jeunesse - L'option «Contrôle parental» permet de prendre certaines scènes ou des films entiers accessibles uniquement à une tranche d'âge définie. Les lecteurs DVD peuvent par exemple être configurés de telle sorte que les scènes accessibles uniquement aux plus de 18 ans ne soient pas montrées.

Malgré la grande capacité de mémoire du DVD, les données doivent être extrémement compressées pour parvenir à stocker un film entier. Cette compression extréme pour une qualité d'image excellente, nécessite un système de codification d'images en MPEG2 du DVD. Ce système mobilise beaucoup de ressources du processeur, ce qui fait que l'ordinateur ne peut pas exécuter d'autres applications lorsqu'il lit un DVD-Viséo. Si vous le souhaitez ou que votre processeur est trop lent, nous vous conseillons d'utiliser ce que l'on appelle une carte MPEG2, qui possède un processeur propre pour la décompression.

INFORMATIONS SUR LE CODE REGIONAL DU DVD

La lecture de films DVD inclut le décodage Video MPEG2, des données audio numériques AC3 et du déchiffrage des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des cessionnaires, les contenus spécifique aux pays représentent les plus importantes restrictions de lecture.

Afin de facilititer la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière. Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes etre publiées dans differentes régions, mais les règles CSS exigent que chaque système de déchiffrage CSS puisse etre employé pour une seule région à la fois.

Les films en version DVD sont distribués dans plusieurs régions, mais les règles CSS stipulent que chaque système de déchiffrage du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous doivent faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.

AU SUJET DU GRAVEUR

Cette section ne s'applique qu'aux apparciels équipés d'un graveur de CD, d'un combo ou d'ungraveur de DVD.

Tout d'abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, copie possible) ou CD-Rewritable (CDRW, écrasement possible).

CD ET DVD BRUTS

Les CD et DVD bruts sont pressés par un maître de verre et ensuite scellés. Dans le cas des CD bruts, les "zéros" et les "chiffres un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Evitez pour cette raison

• un rayonnement du soleil (UVA/UVB)
  des éraflures et des endommagements
• des températures extrêmes

TELECOMMANDE

Grêce à cet ensemble télécommande sans fil, vous commandez l'application de l'ordinateur portable pour garder la télévision. Pour que cela fonctionne, les conditions suivantes doivent être remplies :

• L'ordinateur portable doit être allumé.
• La version intégrale de Windows® XP doit être installée.
• Le calcul du pilote est installé*.
• Le programme nStant Media est installé*.
• Ces conditions sont remplies à la livraison.

PLACER LES BATTERIES

1. Retournez la télécommande.
2. Retirez le couvercle du compartment des piles en le poussant dans la direction indiquée.
3. Le cas échéant, sortez les piles vides et éliminez-les de manière appropriée.
4. Insérez deux nouvelles piles de type AAA.

Remettez en place le couvercle du compartment des piles en le faisant glisser dans la direction indiquée.

FONCTION DES TOUCHES

Réf.	Description
A	La touche démarre la fonctionne nStant Media.
B	Bascule dans le mode TV LIVE à partir de n'importe quel mode. Si vous visionnez la télévision en différé, le reste du programme enregistré est ignoré et vous repassez directement en mode TV Live.
C	Augmentation et diminution du volume.
D	Lance le MENU DVD racine au cours du visionnage d'un DVD ou de n'importe qu'elle partie du logiciel.
E	Écran précédent
F	Effacer
G	Bascule dans le mode TV ENREGISTRée. Cela lancera le menu permettant de sélectionner les programmes enregistres à visionner.
H	Lance le mode TV / FILMS / MUSIQUE / IMAGES
I	CC/TT - Pour des utilisations futuresINFO - Affiche dans la partie inférieure de l'écran des INFOS relatives aux fichiers média ou programmes TV en cours de visionnage OPTIONS - Fait apparaitre les OPTIONS du mode Musique, Images et DVD.FAV - Bascule dans les FAVORIS TV que vous avez définis.
J	Sélection du programme.
K	Déactivation du son.
L	En cours de lecture.
M	Les touches de déplacement permettent de bouger le cur-seur. Vous confirmez la sélection avec OK.
N	Lance la grille de données EPG GUIDE permettant de selectionner les programmes TV à enregistrer ou visionner.
O	La touche > démarre la lecture. «/» permutation de rembobiner dans la direction indiquée. La touche > interrupt momentarily la lecture, ■ permet d'arrêter la lecture. » saute à la fin, « au début.Démarrez un enregistrement avec .
P	Les touches numérotées permettent de saisir directement des fréquences et de renomer des fichiers et des émetteurs. Pour saisir du texte, appuyez sur la touche jusqu'à ce qu'aparaisse lalecture souhaiée. Appuyez sur la touche OK pour confirmer la sélection. Dans le mode DVD, la touche 0 ino-que le menu du DVD.
Q	Confirme une sélection.

MISE EN MARCHE

Pour démarrer nStant Media, l'ordinateur portable vous propose différentes possibilités :

Lorsque l'ordinateur portable est allumé

• via les touches multimédia TV, Movie, Music

ou

• via la touche nStand Media de la télécommande

ou

• via la raccourci du bureau

ou

• via l'enregistrement sous Tous les programmes

Lorsque l'ordinateur portable est allumé

• via les touches multimédia TV, Movie, Music

ou

• via la touche nStand Media de la télécommande (uniquement si le bloc d'alimentation est raccordé)

Avant de pouvoir utiliser le programme Lecture, certains régages individuels sont nécessaires; ils sont accessibles dans le sousmenu Réglages de la télévision de Paramètres :

Paramètres de canal

Sélectionnez ici le point Analyse automatique des canaux et effectuez une recherche des stations.

• Paramètres de la grille (une connexion Internet est nécess-saire)

Indiquez ici votre Code postal.

Ces réglages une fois effectués, vous pouvez utiliser le programme.

Votre ordinateur possède une carte son stéreo intégrée de 16 bits avec effet 3D («Surround ). La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0. Cela garantit un fonctionnement optimal pour tous les programmes et les yeux courants. Si vous souhaitez modifier le volume global, cliquez sur le symbole représentant un haut-parleur dans votre barre des tâches. En double-cliquant, vous ouvrez la Com

mande de volume.

Vous avez en outre la possibilité de régler le volume à l'aide du contrôle du volume (⇒ p. 13).

PERIPHERIQUES AUDIO

Votre ordinateur est équipé de haut-parleurs, si bien que vous pouvez toujours restituer du son sans apparèils supplémentaires. Cependant, la connexion avec hi-fi améliore considérablement la qualité du son. L'utilisation des ports externes vous permet de connecter facilement votre ordinateur à des apparèils externes.

Si vous Notebook est doté d'un système de sonorisation volumique (Surround), le logiciel fourni vous permet d'effectuer les paramétrages nécessaires:

1. Dans la barre des tâches, cliquez sur le symbole suivant :

Ceci ouvre le programme d'aide de la configuration audio, qui vous permet de partager à de nombreux réglages.

Vous pouvez également spécifique ici qu'elle configuration de hauts parleurs vous utilisez pour le surround.

Le modem / réseau est équipé d'une prise RJ11, à laquelle on peut brancher un fil de téléphone standard.

QU'EST-CE QU'UN MODEM?

Le terme "modem" est l'abréviation de MODulateur/DEModulateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation). Le modem du poste récepteur annule la transformation (démodulation). De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme les sons arrivant par la ligne téléphonique en données. Le modem incorpore peut receivevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certain providers de télécommunication, l'émission de puissance des modems est limitée, la vitesse de download maximale possible peut être restreinte. La vitesse effective peut dépendre des conditions online et d'autres facteurs. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse sont une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

ATTENTION! N'utilisez que des prises téléphoniques analogiques. Le modem intégre ne fonctionne pas avec les valeurs de tension des systèmes téléphoniques numériques.

BRANCHEMENT DU MODEM

Connectez l'extrémité avec la prise RJ11 (prise occidentale) à l'interface modem/reseau et l'autre extrémité à une prise téléphonique analogique qui soient facilement accessible.

REMARQUE: ne mettez pas l'ordinateur en mode de veille prolongée lorsque vous étés connecté à votre fournisseur d'accès à Internet, car dans ce cas la liaison au modem sera coupée.

QU'EST-CE QU'UN RESEAU ?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (Imprimante, Modem et lecteurs optiques).

Voici quelques exemple en pratique :

• Dans un bureau, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante dans le réseau et sauvégardent leurs données sur un serveur.
• Dans un foyer privé, le PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de jouer à des yeux en réseau ou d'échanger des données.

CONNEXION RESEAU FAST ETHERNET

Si vous ordinateur portable est relié une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau. Les explications qui suivent s'appliquent aux ordinateurs qui disposent d'une connexion réseau.

Connectez l'extrémité du cable comportant la prise RJ45 (prise occidentale) à l'interface réseau et l'autre extrémité à une prise téléphonique analogique facilement accessible.

QUOI A-T-ON BESOIN POUR UN RESEAU ?

Afin de permettre la communication entre PC, il faut replir plusieurs conditions :

1. Les PC doivent être munis d'une carte réseau qui supportent une technologie de réseau identique. Si votre PC est muni d'une connexion réseau, celui ci est compatible avec le Fast Ethernet Standard (10/100 Mbit), sauf contre-indication.

2. Les cartes réseau doivent être reliées entre elles. Pour cela, il faut utiliser un cable de type Shielded Twisted Pair (CAT5) qui est muni d'une fiche RJ-45.

3. Si deux pc sont reliés, il faut la variante type Cross-Link de ce câble.

4. Si plusieurs pc sont reliés, il faut un dispatcher supplémentaire (Hub ou Switch) et la variante Patch du cable.

5. Les PC reliés doivent avoir un système d'exploitation compatible avec une connexion réseau. C'est le cas avec Windows®.

6. Les PC concernés doivent parler la même langue pour se comprendre. La langue du réseau est un protocole :

7. Le protocole réseau est établi par l'intervention du service client. Si tous les PC ont charge le même client (par ex. « Client pour Réseau-Microsoft®»), la première condition est remplie. Notre PC, à condition qu'il soit muni de ce système, est pré configuré en usine avec ce système.

8. Afin que les données puissent être transportées par le réseau, un protocole de transport est nécessaire. Sur votre PC réseau, TCP/IP est pré configuré. C'est le protocole le plus courant et absolument nécessaire pour l'accès à Internet. En général, vous n'avez besoin de IPX/SPX que s'il est nécessaire de contacter les réseaux Novell®.

9. La configuration des protocoles doit être correcte. Dans votre PC réseau, le TCP/IP est configuré de telle manière que les réglages nécessaires sont automatiquement effectuels par le serveur DHCP. Etant donné que ce n'est disponible que dans des gros réseaux, Windows® ME et Windows® XP proposent un mécanisme qui automatise cette fonction et s'occupé de manière autonome des réglages. Vous pouvez aller chercher ces réglages dans la demande d'informations avec ip-config/all.

10. Afin de rendre possible l'accès général aux ressources, celles ci doivent être autorisées. L'autorisation est donné sur le PC sur lequel les ressources se trouvent (classeur ou imprimante). C'est là que peut être attribuée l'autorisation et

éventuelles le mot de passer si nécessaire. Si l'autorisation a fonctionné, elle sera indiquée par une main tendue en dessous de l'icône :

HPCLJ8500-PS

1. Les ressources autorisées peuvent être affichées et reliées dans l'environnement réseau.

REGLER LES PROBLEMES DUS AU RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans l'environnement du réseau?

L'environnement du réseau est en décalage horsaire. Vérifier l'autorisation en cherchant le nom du PC concerné.

Pourquoi recoit-on un message d'erreur lorsqu'on clique dans l'environnement réseau?

Le nom de l'ordinateur doit être unique dans le réseau ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes reseau n'arrivent pas a communiquer entre elles. A quoi cela peut-il etre du?

Il se peut qu'une des cartes réseau en action travaillée avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbit) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le driver réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un cable Cross-Link, sinon, utilisez un cable Patch.

Veuillez également contrôle les protocôles et les configurations.

Le transfert de données est inexact ou très lent. A quoi cela peut-il être dû?

Peut être avec vous utilisé le mauvais cable (UTP / CAT3 ou inférieur) ou il est situé à côté d'un cable électrique ou d'une autre source d'électricité.

WIRELESS LAN (RESEAU RADIO)

Wireless LAN est un équipement optionnel. Cette fonction vous permet d'établier une connexion réseau par radio vers le récepteur correspondant. Avant derialcder à l'activation, lisez les conditions nécessaires figurant sur la page suivante. La fonction Wireless LAN (réseau sans fil) est activée ou désactivée via la combinaison de touches spécifiques Fn + F2. Un message approprié s'affiche sur I'ecran.

ATTENTION! N'utilisez pas la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc.) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous étés certain que ne subsiste aucun risque de détérioration.

CONDITIONS

Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est unurrebook et pilote l'accès au reseau auquel vous étes raccordé. Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés internet. Ils permettent l'accès à leurs services propres et à des reseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent eventuellement être payants. On trouve souvent des points d'accès avec modem DSL intégré. Ces routeurs établissant la liaison avec un connexion internet DSL existante et le Wireless LAN. Il est également possible de creer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès. Cependant, un réseau sans router est limité aux apparciels qui lui sont directement connectés. La liaison reseau sans fil fonctionne selon la norme IEEE 802.11g (compatible au standard 802.11b). La norme 802.11a n'est pas supportée. Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les apparciels. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau. La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur.

Les cartes mémoire sont des supports qui sont par exemple utilisés dans le domaine de la photographie numérique et qui rempla-cent graduèlement la disquette comme support. La forme et la capacité des cartes mémoire varient selon le fabricant.

Votre Notebook supporte les formats suivants:

MMC (MultiMediaCard)
- SD (Secure Digital)
Memory Stick / Memory Stick Pro

Assurez-vous lors de l'insertion d'une carte mémoire que les contacts décrits dans la liste ci-après sont placés dans le bon sens. L'insertion incorrecte d'une carte peut endommager le lecteur de carte et/ou la carte elle-même.

Logement	Type de carte	Contacts de connexion
Multimedia (⇒ p. 12)	SD (Secure Digital)	vers le bas
	MMC (MultiMediaCard)	vers le bas
	Memory Stick	vers le bas
	Memory Stick Pro	vers le bas

INSERTION DE LA CARTE MEMOIRE

Avant l'installation, retirez la carte Dummy du logement. Reinsérez-la afin d'éviter que les contacts ne se salissant en cas d'inutilisation.
- Les cartes mémoire ne peuvent être installées que dans un sens. Veillez à respecter les indications fournies sur la page précédente.

Poussez la carte jusqu'à entendre un déclic.

RETRAIT DE LA CARTE MEMOIRE

Pour-retirer les cartes SD/MMC,appuyez dessus.La sécurité est ainsi desactivée et la carte libreee.

Le connecteur de cartes PC (⇒ p. 13) peut receivevoir des cartes PC de la taille d'une carte de crédit. La plupart des cartes PC sont des péripériques de communication ou des interfaces tels que les adaptateurs au RNIS (Réseau Numérique avec Intégration de Services), les interfaces de fax/modem, de réseau ou les adaplateurs SCSI.

Certaines cartes PC possèdent des puces mémoires ou des disques durs pour le stockage de données. Si vous utilisez ce type de cartes sur votre ordinateur, le système attribue une dette de lecteur à la carte pour que vous puissiez accéder aux ressources qu'elle contient. Le lecteur de cartes PC de votre ordinateur admet les cartes PCMCIA 2.1 (Type II) et les

cartes CardBus (Type I). Les cartes de Type I font 3,3 mm d'épaissieur, celles de Type II 5 mm.

PORT CARDBUS 32BITS

Les cartes CardBus sont arrivées à une architecture 32bits avec un taux de transfert de données pouvant atteindre 132 Mo/s, à l'instar du bus PCI. Utilisez pour cela l'emplacement 1 du bas. Notre ordinateur peut également admettre des appareils de transmission de données à haut débit tels que le Fast Ethernet de 100Mbps, le pérophérique Fast SCSI et les installations de visio-conference. L'emplacement CardBus est également compatible avec les cartes PC 16 bits avec une tension de 5V, bien que la carte CardBus ne nécessite qu'une tension de 3,3V.

MISE EN PLACE DES CARTES PC

Pour utiliser une carte PC, un logiciel spécial (pilote, etc.) est nécessaire. Ce logiciel est en règle générale fourni par le fabricant de la carte. La prise en charge du connecteur de cartes est une partie intégrante de Windows et présente actuallement un comfort d'utilisation optimum. Pensez-y si vousCHOISSEZ de changer de système d'exploitation.

INSTALLATION D'UNE CARTE PC

Suivez les instructions de la carte PC, qui expliquent l'installation sous Windows®, et installez le pilote nécessaire.

• Avant l'installation, retirez la carte Dummy du compartment PCMCIA. Réinsérez-la afin d'éviter que les contacts ne se salissent en cas d'inutilisation.

Apreès avoir démarré Windows®, introduizez la carte avec précaution dans l'emplacement prévu à cet effet.

Lorsque la carte est arrivée au bout, deux brefs signaux sonores retentissent, dans la mesure où elle est correctement reconnaue et si la configuration est bonne.

On n'entend qu'un signal si l'ordinateur a retrtré un problème lors de la reconnaissance de la carte. Suívez dans tous les cas les instructions fournies par le fabricant de votre nouvelle carte PC.

RETRAIT D'UNE CARTE PC

Retirez la carte PC de la maniere suivante :

1. Appuyez sur le bouton d'éjection situé à droite de l'emplacement.
2. Retirez la carte PC.

ATTENTION! Pendant le transport, la touche d'éjection doit être bloquée pour éviter qu'elle ne se brise.

Le port série universal (USB) est la toute nouvelle norme pour la connexion de péripériques d'entrée (scanners et autres). On peut connecter au port USB jusqu'à 127 péripériques sur un seul cable. À l'avir, la connexion d'un grand nombre de péripériques à l'ordinateur sera de cette manière considérablement simplifiée. Notre ordinateur dispose de 4 prise USB 2.0. On ne peut pas exiger plus de 500mA d'un apparéil connecté directement au bus USB. Si les apparéils ont besoin d'une puissance plus élevé, l'installation d'un distributeur / amplificateur est nécessaire.

Le taux de transfert de données est compris entre 1,5 Mbit et 12 Mbit, selon l'appareil connecté. L'USB 2.0 peut atteindre 480 Mbits.

LE PORT PARALLE

Le port parallele de 25 broches permet de connecter une imprimante ou un autre appareil (par exemple un scanner ou un lecteur ZIP). Le port parallele est compatible avec les normes standard/ EPP/ECP. Vous pouvez configurer le fonctionnement de votre imprimante dans le BIOS. La configuration correcte est établie par défaut.

(Optionnel) La connexion IEEE 1394 également connue sous le nom de iLink® ou FireWire est un bus série standard pour le transfert rapide de données digitales TV/Video, PC et audio.

POSSIBILITE D'UTILISATION DU IEEE1394

• Connexion d'appareils digitaux de l'industrie des loisirs tels que : haut-parleurs set top, caméoscope et magnétoscope digitaux, Digital Video Disc (DVD), téléviseur etc.
  Utilisations multimédia et video.
  Appareils d'enregistrement comme par ex. imprimante, scanner etc.

SPECIFICATIONS TECHNIQUES

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbit/s, ce qui représenté un transfert de données de jusqu'à 50 MB par seconde.
• Les apparêls peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le cable standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à la circulation de la tension (8 à 40V, 1,5 A max.) et peuvent être utilisés pour l'approvisionnement en tension. Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par cable de sorte que des prises à 4 pôles sont utilisées.

La connexion infrarouge correspond à la norme «IrDA Serial Infrared Data Link Version 1.1». Celle-ci permet une communication point à point sans fil.

Vous pouvez utiliser des applications SIR/FIR pour échéanger des données par transmission infrarouge avec d'autres appareils. Actuellement, le port peut être connecté à d'autres ordinateurs, à des péripériques et à un grand nombre de PDA (agendaslectroniques). L'ordinateur identifie le port infrarouge comme une connexion de série.

REMARQUE POUR L'UTILISATION DE LA CONNEXION INFRAROUGE

Tenez compte des remarques suivantes lors de l'utilisation de la connexion infrarouge :

• L'angle entre les deux ports infrarouges ne doit pas dépasser ± 15^ .
• L'intervalle entre votre ordinateur et l'autre apparéil ne doit pas dépasser 1 mètre.
• Ne rougez aucun des deux apparêils pendant la transmission de données par infrarouges.
• La transmission de données peut s'avérer défectueuse dans un environnement bruyant ou soumis à des vibrations.
• Maintenez votre ordinateur àonne distance des rayons directs du soleil, des flashes, de toute lumière brillante et fluorescente, ainsi que des autres apparèils à infrarouges, tels que des télé-commandes.

IMPORTANT: si vous n'avez pas besoin de l'inflarouge pendant longtemps, désactiver la fonction infrarouge dans le Panneau de configuration pour economiser les ressources de Windows.

Alignez les apparêils de telle sorte que les ports infrarouges soient exactement à la même hauteur. L'intervalle entre les deux apparêils ne doit pas dépasser un mètre.

Cette section traite du Logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

DECOUVREZ WINDOWS

Le système d'exploitation WindowsXP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

WINDOWS ^XP EDITION FAMILIAL - PREMIERS PAS

Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.

Nous conseillons cette lecture aux débutants ou aux possesseurs d'autres versions Windows.

AIDE ET SUPPORT WINDOWS

Vous trouvrez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseilé pour les débutants tout comme pour les professionnelles. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

démarrer

1. Choisissez lieutenant

Aide et support

TRAINING INTERACTIF MICROSOFT

Nous vous conseillons le programme « WindowsXP interactif pas à pas » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de WindowsXP.

Le but de ce programme est de facilitier aux débutants aussi bien qu'aux utilisateurs experimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows^XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des effets multimédia avec des séquences video et vocaux représentent le contenu de chaque Domaine thématique clairement et effectivement. Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« Windows^XP interactif pas à pas » propose ...

L'utilisation de WindowsXP
- Les nouvelles fonctions de Windows^XP
- Le mode d'inscription et d'annulation et l'administration de l'utilisateur pour construire une structure sécurisée.
La configuration de l'accès à Internet
L'utilisation du programme Email
... et encore plus

Utilisez le programme afin de comprendre mistroux votre PC et de l'utiliser le mistroux possible. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliques sur

1. Sélectionnez

Tous les programmes

1. Le programme se trouve dans le dossier « Accessoires », sous dossier « Formation Microsoft Interactive »

INSTALLATION DE LOGICIELS

Remarque: Si votre système d'exploitation estprogramme de telle maniere que l'in installation de logiciels et de drivers n'est acceptee que lorsque ceux-ci sont signes (autorisés par Microsoft), le dialogue correspondant apparaitra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Lors de l'installation de programmes ou de drivers, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir acceder aux données d'origine lors de problèmes éventuels après l'installation, vous doivent sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvégarde de données dans le paragraphe entraitant.

COMMENT INSTALLER VOS LOGICIELS :

Suivez les indications livrées par le fournisseur avec le logiciel. Nous décrivons une installation « typique » comme suit. Lorsque vous insérez le CD le menu d'installation démarre automatiquement.

Si vous n'êtes pas sur de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Programme, Accessoires.

REMARQUE : Si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuil-lez vous reporter à l'aide de WindowsXP pour y.Remédier.

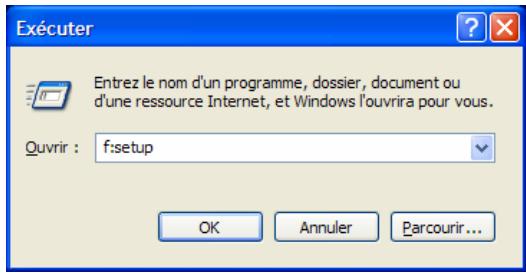

Exemple d'une installation manuelle sans Autorun :

1. Cliquez sur démarrer effacer l'inscription Exécuter...
2. Saisissez les initiales du lecteur de CDR dans la fenêtre « ouvrir », suivi d'un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suívez les instructions du programme.

DESINSTALLATION DES LOGICIELS

Pour-retirer les logiciels installés sur votre PC, veillez suivre les instructions suivantes :

1. Cliques sur
2. Cliquez sur
3. Puis choisissez le programme suivant :

Ajouter ou supprimer des programmes

Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l'écran. Si le système devient instable par l'installation ou la désinstallation de logiciels ou de drivers, vous pouvez recuperer la stabilité du système selon différentes méthodes. Vous n'avez ensuite pas besoin de désinstaller le driver.

ACTIVATION DE WINDOWS

Microsoft a inséré l'activation du produit pour se protégé contre la piraterie de logiciels.- Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni la version WindowsXP livrée avec votre PC étant donné qu'ils sont actifs pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer WindowsXP autant de fois que vous le souhaitez si cela avait été nécessaire. Vous trouverez des informations détaillées dans le système d'aide.

http://www.microsoft.com/FRANCE/windows/Info/info.asp?mar=/

FRANCE.windows/Info/mpa.html

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivres les étapes suivantes.

1. Veuillez selectionner Activation par téléphone et cliquez sur Suivant jusqu'à obtenir l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparaît. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparaissant à l'écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielie de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur. Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation. L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous étés familiarisé avec ce type de manipulations.

EXECUTION DU BIOS SETUP

Vous ne pouvez executer le programme de configuration que tout de suite après le démarriage du système. Si l'ordinateur est déjà sous tension, mettez-le hors tension et redémarrez-le. Appuyez sur la touche de fonction F2 pour démarrer le BIOS-SETUP.

UTILISATION DU BIOS-SETUP

Le menu du programme auxiliaire de configuration comprend plusieurs options principales. Chaque option du menu active une fonction ou appelle une page-écran propre avec de nouvelles options de configuration. Sélectionnez à l'aide des touches fléchées l'options souhaïée sur la page de démarriage. Si vous vous déplacez sur une option du menu, elle est automatiquement mise en valeur. Choisissez à l'aide de la touche Entrée l'options souhaïée. Dans la partie droite de l'écran (sous « Item Specific Help »), vous pouvez dire la description en anglais de l'option可以选择.

Sur les pages-écrans complenant d'autres options, vous pouvez de la même manière faire votrechoix à l'aide des touches fléchéés.À côté de chaque case apparait une ou plusieurs Valeurs. Si vous vous déplacez sur une case, la première (ou l'unique) valeur est soulignée. On peut modifier une valeur sou lignée en appuyant sur la barre d'espacement. Certaines cases exigent que I'on entre une valeur à la place du choix de valeurs proposé.

D'autres cases sont remplies automatiquement par le système et ne peuvent pas etre modifiées. Pour revenir au niveau precedent, appuyez sur la touche Échap.

Si vous n'etes pas sur que votre configuration soit correcte, chargez les valeurs par défaut (« Setup-Defaults »).

Travail personnel

Sujet

Page

Trucs et astuces 73

Questions fréquentes 80

Sauvegarde de données et de système 82

Réinstallation du système 83

Première aide sur les dysfonctionnements 87

Entretien 91

OPTIONS DE PRESENTATION

Modifier la définition de l'écran

Les symboles (icones) et fenêtres sont trop grands ou trop petits. Voici comment professionnel:

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'option « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Vous pouvez désirier le réglage souhaïté sur le registre « Réglages » sous « Définition »

Nous vous conseillons les valeurs suivantes:

	Grosse représentation	Petite représentation
Ecran 15"	640 x 480 Pixel	800 x 600 Pixel
Ecran 17"	800 x 600 Pixel	1024 x 768 Pixel
Ecran 19"	1152 x 864 Pixel	1280 x 1024 Pixel

Programmer un économiqueur d'écran

1. Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Desktop).
2. Choisissez l'options « Propriétés ». Les « Particularités de l'affichage » s'affichent.
3. Dans le registre « Écran de veille», vous pouze procéder à vos programmations. La plupart des écrans de veille peuvent être adaptés à vos souhaits. Vous pouze également programmer un mot de passage qui vous sera demandé lorsque l'écran de veille doit être désactivé.

Modifier laaille et la position des barres d'outils

Vous pouvez modifier la position et la taille de la barre d'outils:

1. Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu'au bord gauche, droit ou supérieur et l'chez la touche de la souris.
2. Vous pouvez modifier la taille de la barre d'outils comme celle de la fenêtre: faites glisser la flèche de la souris sur le bord jusqu'à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d'outils à votre goût. Cela est rundout utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n'a plus beaucoup de place.

Le menu demarrer sous WindowsXP

Le menu démarrer sous Windows^xp a été modifié et élargi par rapport à l'ancienne version.

Si vous souhaitez quand-même travailler avec le menu démarrer que vous connaissez de l'ancienne version, vous pouvez la programme comme suit.

1. Cliquez sur la barre d'outils avec la touche droite de la souris.
2. Cliquez sur « Propriétés » avec la touche droite de la souris.
3. Choisissez la fiche « Menu démarrer »
4. Cliquez sur l'option « Menu démarrer classique »

Vous pouvez également programmer des adaptations personnelles sur cette fiche. Vous trouvez des informations à ce sujet dans la fenêtre Windows.

Adapter le Desktop

Vous pouvez faire apparaitre ou disparaître les symboles Poste de travail, Mes documents, Voisinage réseau et Internet Explorer sur le bureau.

Pour cela, veuilles suive les indications suivantes:

1. Cliquez sur le bureau avec la touche droite de la souris.
2. Choisissez « Propriétés » dans le menu.
3. Cliquez sur la fiche « Régler le bureau ». Vous pouvez alors désir dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaitre sur le bureau.
4. Sélectionnez les éléments à faire apparaitre.
5. Cliquez sur « OK», pour pouvoir partager aux modifications et fermer la fenêtre.

Vous trouvez des explications plus détaillées dans l'aide Windows.

Adapter la fenêtre « Panneau de configuration »

Avec Windows ^xp , vous avez la possibilité de modifier l'aspect du Panneau de configuration.

Vous pouvez égalementCHOISIR entre la nouvelle version de WindowsxP et la version classique.

Voici comment professionnel:

1. Cliquez sur la touche « Démarrer » avec la touche gauche de la souris.
2. Puis dirigez vous sur « Panneau de configuration »
3. Cliquez sur le côté gauche sous le point du menu « Panneau de configuration » sur « Modifier en version classe »

Fonctions de recherche à partir du bureau

Vous pouvez enregistrer la fonction recherche de Windows comme symbole sur le bureau.

1. Démarrez la fonction de recherche par le menu « Démarrer »
2. Modifier les options de recherche en fonction de vos souhaits et cliquez sur « rechercher maintenant ». Puis cliquez immédiatement sur « Annuler la recherche »
3. Sélectionnez dans le menu « Fichier » « Enregistrer la recherche » et enregistrrez la sur le Bureau.
4. Une@email s'applant « Tous les fichiers.fnd » se trouve maintainant sur le bureau. Vous pouze lancer la fonction de recherche par une double clique sur le symbole. Vous pouze aussi renomer le symbole.

Réglage Windows du clavier

Avec ALT + TAB vous pouvez modifier la fenêtre active.
Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au precedent.

ALT + F4 ferme le programme ou la fenêtre en cours.
STRG + F4 la fenêtre d'un programme.
Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu „Démarrer" par STRG + ESC. On peut minimiser toutes les fenêtres par la touche Windows+ M. La fenêtre en cours est minimisée avec ALT + Touche espace + N.
Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide d'Explorer

Appuyez sur la touche Windows (B) + E.

Comment copier des données, un texte ou des images à un autre endroit?

Le比较好 est d'utiliser les dos-siers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la sou-ris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier

intermédiaire. Puis allez à l'emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration:

1. Cliquez sur « Démarrer», en bas à gauche sur l'écran puis sur « Panneau de configuration »
2. Ouvrez « Imprimante et autres péripériques » et cliquez sur « Souris »
3. Vous pouvez alors procéder au réglage de la sourris en fonction de vos besoin (configuration de la surface de cliqueage, vitesse du double clique, indicateur de la souris ...).

PROGRAMMATION DU SYSTEME ET INFORMATION

Droits d'administration sous Windows^Xp Personnel

Les droits d'administration sont intégrés pour des rais-sons de sécurité, pour protéger votre PC d'accès non autorisés et d'empêcher les utilisateurs de modifier de système involontairement.

Si le PC est utilisé par plusieurs personnes, le PC peut êtreprogrammé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L'administrateur peut acceder à toutes les données.

Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne propose pas de sécurité d'accès active comme NTFS.

You've aublié le mot de passer de l'administrateur?

• Vous pouvez utiliser le compte d'un autre'utilisateur avec les droits de l'administrateur.
• Vous avez sauvegarde par sécurité une disquette de sécurité mot de passer afin d'eviter ce cas.

Si aucun de ces deux points ne vous concerne, vous avez un veritable problème.

S'il était possible de contourner ce problème, il y avait un gros risque d'insécurité.

Changement de l'organisation des programmes

Windows ^xp enregistrre l'organisation des données dans les programmes correspondants dans un registre. Si vous souhaitez ouvrir uneUTHée dans un autre programme, veuilles suivre les instructions suivantes :

1. Sélectionnez les données concernées.
2. Appuyez sur la touche Shift et ouvre le menu avec un clique sur la touche droite de la souris. Celui-ci contient l'option « Ouvrir avec... », et le programme souhaité pour ouvrir le document peut être choisi comfortablement

Fonction de démarrage automatique du lecteur de CD-ROM.

Lorsque vous introduisez un CD, celui ci sera lu selon son contenu (musique, video etc.). SiILA n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général:

1. Ouvrez le « Poste de travail »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnéz la fiche « Autoplay »
5. Activez l'options « Démande de saisie pourCHOISIR L'action » afin d'activer le démarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

Dois-je encore installer les disques fournis ?

Non. En principe, tous les programmes sont déjà préinstallés. Les disques servent uniquement de copie de sauvegarde.

Qu'est-ce que l'activation de Windows?

Dans votre mode d'emploi, vous trouvrez un chapitre relatif à ce sujet et complenant des informations détaillées.

Quand doit-je activer Windows ?

Votre logiciel a eté préactivé en usine. Une activation sera nécessaire uniquement si...

... plusieurs composants de base ont eté remplacés par d'autres.

... une version de BIOS étrangère a été installée.

... you install le logiciel sur un autre PC.

Comment effectuer une sauvegarde de données?

Vous pouvez pour cela utiliser le programme de sau-vegarde. Veillez à bien suivre les instructions d'utilisation du programme.

Réalisez une sauvegarde et une restauration des données sélectionnées sur un réseau external (CD-R) afin de vous assurer du bon fonctionnement de la méthode.

Une sauvegarde est inutilisable si vous n'êtes pas en mesure de restaurer les données, dans le cas où le média (CD-R) est défectueux ou indisponible.

Quand est-il recommandé de restaurer l'etat initial du système ?

Cette méthode ne devrait être utilisé qu'enultimate recours. Lisez le chapitre "Restauration du système" qui vous propose d'autres alternatives.

Pourquoi la partition n'est elle pas présente lors du démarriage avec le disque Support / Application ?

Les deux premières partitions sont formatées avec le système de fichiers NTFS.

En comparaison à FAT32, ce système de fichiers offre plus de sécurité et des accès plus performants.

Cependant, seuils les systèmes d'exploitation supportant les partitions NTFS peuvent les dire.

Ce qui n'est pas le cas du disque susnommé.

Les programmes décrits sont intégrés dans Windows. Vous trouvez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « démarrer ». Veuillez également dire les indications page 4.

SAUVEGARDE DE DONNEES

Procedez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données etrogrammation ». Les deux programmes se trouvent sous « accessoires, programmes du système ». Procedez à la sauvegarde sur disquette de vos mots de passer et de la configuration de votre système.

PROGRAMMES DE MAINTENANCE

L'utilisation régulière des programmes « Défragmentation » et « Nettoyage des supports de données » peut éliminer les sources d'erreur et augmenter les performances du système.

Le programme d'aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous « Accessoires, Programmes de système »

DISQUETTE DE REINSTALLATION DU MOT DE PASSE

Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passer, chaque utilisateur local devrait sauvegarder ses mots de passer et les conserver en un endroit sur. Si l'utilisateur oublie son mot de passer, le mot de passer peut être réinstallé à l'aide de la disquette de sauvegarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local.

Vous trouverez des informations sur la méthode de sauvégarde sur disquette dans le programme d'aide Windows.

Windows Update est l'extension en ligne de Windows. Utilisez Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.

Le site Web est régulièrement complété par de nouveaux contents, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur; votre portable est ainsi protégé et son bon fonctionnement assure.

Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialément adaptées à la configuration de votre portable.

Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandée" et automatiquement sélectionnée pour installation.

Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.

Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :

Ouvrez Windows Update dans l'aide et le centre de Support.

Cliquez sur Recherche des mises à jour.

Lorsque vous exploring les mises à jour disponibles dans chacune des catégories, cliquez sur Ajouter afin de selectionner la mise à jour souhaitee et l'ajouter aux mises à jour à installer. En cliquant sur le raccourci Plus d'infos, vous pouze également dire une description complète de chacun des éléments.

Une fois que vous avez sélectionné toutes les mises à jour souhai-tées, cliquez sur Examiner les mises à jour et les installer, puis sur Installererckiientant.

INFORMATIONS DE MISE A JOUR WINDOWS RELATIVES A LA SECURITE DES DONNEES

Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :

• Numéro de version du système d'exploitation
• Numéro de version d'Internet Explorer
• Numérores de version d'autres programmes logarithiels
  Identificateurs Plug & Play du matériel

La mise à jour ne peut se faire que par Internet. Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Windows ^xp propose a function utile qui permet d'enregistrer des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut-être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuelle. Vous pouvez prendre vous même les décisions et configurer en fonction de la place à prendre par l'enregistrement.

Vous trouverez ce programme dans le classeur de programmes sous « accessoires, programmes du système ».

Nous vous conseillons de programmer des points de réinstallation avant derialcder à l'installation d'un nouveau logiciel ou d'un nouveau driver. Si voire système ne fonctionne plus de maniere stable, vous ave en general la possibilité de revenir à la configura-tion stable sans que le nouveau document ait besoin d'être effacé. Veuillez dire dans le paragraphe suivant quelles possibilités vous avez pour remedier à une mauvaise installation.

ELIMINATION D'ERREURS

Windows^xp contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans la fenêtre d'aide Windows.

Saisissez comme suit « Vue d'ensemble de la réparation » afin d'estimer qu'elle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers de péripériques
• Désactivation des périphériques
• Réinstallation du système
• Dernière configuration connue en fonction
  Mode de sécurité et réinstallation du système
• Console de réinstallation
• CD d'installation Windows

REINSTALLATION DE LA CONFIGURATION D'ORIGINE

symantec

• Si vous système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

• Restauration du système à partir du disque dur

• Restaurer les fichiers de démarrage

• Restauration des fichiers systèmes et des pilotes
• Restaurer l'etat initial

LIMITES DE LA REINSTALLATION

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Les actualisations de drivers et les compléments de Hardware ne seront pas pris en compte.
• Attention! Toutes les données du disque C, ainsi que le dossier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impératifement les indications des pages 4 et 82).

La réinstallation sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront eventuèlement être renouvelées.

MISE EN PLACE DE LA REINSTALLATION

1. Lisez avant tout impératifement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le CD support/d'application et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Dans le menu qui s'affiche maintainant,CHOISSEZ la langue repondant a vos besoin.
5. Lisez les conditions de licence et appuyez ensuite sur la touche Echap.
6. Approvnez les conditions de licence à l'aide du bouton Oui et suivez les instructions qui s'affichent à l'écran.
7. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Les dysfonctionnements peuvent parfois avoir une cause banale, mais aussi provenir de composants défectueux. Nous vous donnons ici un guide de résolution des incidents. Si les mesures proposées ici ne suffisent pas, nous vous aidrons volontiers. Appe-lez-nous!

VERIFICATION DES CABLES ET ConnEXIONS

Commencez par bien vérifier tous les branchements. Si les voyants ne fonctionnent pas, assurez-vous que l'ordinateur et tous les péripériques sont correctement alimentés en courant électrique.

Si l'ordinateur est sur batterie, branchez l'adaptateur secteur et assurez-vous que la batterie soit chargée.
Si l'ordinateur fonctionne sur secteur, vérifie la prise, le cordon d'alimentation et tous les contacteurs du circuit intégré de la prise.
Mettez l'ordinateur hors tension et vérifiez tous les branchements. Si l'ordinateur est connecté à des périphériques, vérifie également les prises de tous les câbles. N'inversez pas des câbles pour des appareils différents, même s'ils semble tout a fait identiques. Les brochages des câbles sont peut-être différents. Lorsque vous étés sur que l'appareil est bien alimenté en courant electrique et que tous les branchements sont corrects, mettez l'ordinateur de nouveau sous tension.

LE TEST D'ALLUMAGE AUTOMATIQUE (POST)

Le test d'allumage automatique (POST = power on self test) est effectué lors de chaque démarriage du système afin de vérifier la mémoire, la platine principale, l'affichage, le clavier ainsi que les autres éléments. Un test réussi est toujours validé par un court signal sonore. Si vous imprimante n'exécute pas avec succès le POST, si l'écran est vide et si une série de signaux sonores retient ou bien si un message d'erreur apparait, adressez-vous à votre centrale technique.

Assurez-vous que l'ordinateur ne se trouve pas en mode de veille.

L'ordinaire s'éteint en cours de fonctionnement.

• La batterie est peut-être vide. Branchez l'ordinateur sur le secteur et rechargez la batterie.

L'ordinateur ne s'allume pas.

• Si vous faites fonctionner l'ordinateur sur batterie, vérifie qu'elle est bien en place et qu'elle est chargée.

Affichage erroné de l'heure et de la date

• Double-cliquez sur affichage heures dans la liste déroulante et entrez les valeurs correctes.

Aucune donnée ne peut etre lue sur le lecteur optique

• Vérifiez si vous avez correctement inséré le CD.

• Est-ce que le lecteur s'affiche dans Explorer ? Si oui, testez un autre CD.

La souris ou le Touchpad ne fonctionne pas.

• Vérifiez si les câbles sont bien raccordés.

La combinaison de touches Fn+F3 ne répond pas.

Le deuxième monieur n'est pas activé dans les Propriétés de l'affichage. Choisissez-le en désactivant la case Étendre mon bureau Windows sur ce monieur dans Paramètres.

La connexion WLAN ne fonctionne pas.

• Pour activer la connexion WLAN, vous doivent appuyer sur la combinaison de touches spécifiques Fn+F2 et un message approprié doit apparaitre sur l'écran.

AVEZ-VOUS ENCORE BESOIN D'AIDE?

Si vous avez encore des problèmes malgré toutes les solutions que nous vous avons proposées dans le paragraphe précédent, contactez votre Hotline. Nous vous aidons par téléphone. Mais avant de vous tourner vers notre centrale technique, vous devez préparer les informations suivantes :

• Avez-vous rajouté des extensions à la configuration d'origine ou avez-vous effectué des transformations?
• Quels périphériques utiliser en supplément ?
• Quels messages, si vous en avez, apparaissent à l'écran ?
• Quel logiciel utilisez-vous lorsque la défaillance est apparue ?
• Quelles actions avez-vous deja tentées pour résoudre ce problème ?

ASSISTANCE POUR LES PILOTES

Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps. D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir. Vous trouvrez les pilotes actuels à l'adresse Internet suivante:

http://www.medion.fr

Attention! Il n'y a pas d'élement à entretenir ou à nettoyer à l'intérieur de l'ordinateur.

Vous pouvez prolonger la durée de vie de l'ordinateur enPNANT les précautions suivantes :

Retirez toujours la fiche et tous les câbles branchés avant de nettoyer et enlevez la batterie.
Nettoyez l'ordinateur à l'aide d'un chiffon humide qui ne s'effiloche pas.
N'utilisez pas de solvants ni de produits d'entretien corrosifs ou gazeux.
Pour nettoyer votre lecteur CD-ROM/CDRW/DVD, n'utiliser pas de CD-ROM de nettoyage ni:aucun autre produit similaire servant à nettoyer les lentilles des lasers
La présence de poussière ou de graisse sur le Touchpad réduit sa sensibilité. Utilisez du ruban adhésif pour-retirer la poussière ou la graisse présente sur la surface du Touchpad.

ENTRETIEN DE L'ECRAN

Fermez l'ordinateur quand vous ne travailliez pas. Évitez toute rayure sur la surface de l'écran, elle est très sensible et peut facilement s'abîmer.
Veillez à ne pas laisser la moindre d'eau sur l'écran car l'eau peut alterer durablement la couleur de l'image.
Nettoyez l'écran à l'aide d'un chiffon doux qui ne s'effiloche pas.
N'exposez pas l'écran à la lumière vivé du soleil ni aux rayons ultraviolets.

TRANSPORT

Si vous souhaitez transporter给你们 ordinateur, respectez les indications suivantes :

Éteignez l'ordinateur. Pour éviter toute détérioration, transportez les têtes du disque dur à part dans un组成部分 bien isolé. Retirez des lecteurs les CD.
Après tout déplacement, attendez que l'ordinateur soit à température ambiente avant de le rallumer. Un écart important de température ou d'humidité peut être à l'origine de la présence d'humidité par condensation à l'intérieur de l'ordinateur, ce qui peut provoquer un court-circuit.
Fermez l'ordinateur et assurez-vous que le couvercle est bien fermé.
Utilisez systématiquement un sac pour ordinateur portable pour protégger l'ordinateur de la saleté, de l'humidité, des chocs et des rayures.
Utilisez toujours l'emballage d'origine pour l'expédition de votre portable ; demandez conseil à votre transporteur.
Rechargez complètement votre batterie ainsi qu'une éventuelle batterie de rechange avant d'entrepreneire un long voyage.
Avant de partir en voyage, renseignez-vous sur le type de courant et les réseaux de communication utilisés localement.
En cas de besoin, procurez-vous les adaptateurs électriques ou de communication adaptés (modem, réseau, etc.) avant votre départ.
Si vous expédiez votre portable, sortez les accus et placez-les à part dans l'emballage.
Lors du contrôle de vos bagages à main dans un aéroport, il est recommandé de faire passer le portable et tous les medias de stockage magnétiques (disquettes, disques durs externes) par l'installation à rayons X (le dispositif sur lequel vous déposez vos sacs). Évitez le détecteur magnétique (le dispositif par lequel vous passez) ou le bâton magnétique (l'appareil portatif utilisé par le personnel de la sécurité): ils peuvent évientulement détruire vos données.

PROTEGER LE PORTABLE DES ACCES NON AUTORISES

MISE EN PLACE D'UN MOT DE PASSE

Vouss pouvez protégger votre portable de toute utilisation non autorisée avec un mot de passer au démarriage. Lors de l'allumage du portable, vous serez invité à saisir le mot de passer.

Le mot de passse est mis en place via le BIOS.

Attention: Conservez votre mot de passer dans un lieu sûr. Si vous oubliez votre mot de passer, vous ne pourrez plus l'effacer. Dans ce cas de figure, contactez le service clientèle.

Vous pouvez également utiliser l'option de sécurité de Windows^xp pour protéger vos données des accès non autorisés. Pour plus d'aide, voir la section à partir de la page 80.

UTILISER UNE SERRURE DE SURETE

Grâce à cette serrure, également appelée serrure Kensington, vous pouvez protéger votre portable contre le vol. Vous trouvezces ces serrures de sûreté dans les commercés spécialisés avec un cable en accessoire.

Pourmettre en place la serrure,enroulezle cableautourd'un objetfixecomme parexampieunpiedde table.Fixezla serrure dansledispositifKensingtonetournezlaclépourfermer.

Conserve la clé en un lieu sûr.

RECYCLAGE ET ELIMINATION

Cet ordinaire ainsi que son emballage ont eté réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.

En fin d'utilisation, l'appareil est repris pour être réutilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

Attention! Une batterie au lithium se trouve sur la carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets menagers. Ils sont repris gratuiteme par le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.

Si vous ave des questions concernant l'élimination, veuilles contacter votre point de vente ou notre service après-vente.

CONSIGNES DE SECURITE RELATIVES A L'UTILISATION DES PILES

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler,CHAuffer fortement, s'enflammer voire exploser, ce qui peut endommager votre apparéil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants.
  En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.
• Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).
• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
• Ne court-circuitez jamais les piles.

• Évitez la chaleur et ne jetez pas les piles au feu.

• Ne démontez pas et ne déformez pas les piles.

Vous risqueriez de blesser vos mains ou vos doigs, et vos yeux ou votre peau pourrait entrer en contact avec le li- quide des piles. Si cela avait arrivier, rincez abondamment les

zones concernées à l'eau claire et consultez immédiatement votre médecin.

• Évitez les coups et les fortes secousses.
  N'intervertissez jamais la polarité.

Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.

• N'utilise pas ensemble des piles neuves et usages ou bien des piles de types différents.

Cela pourrait engendrer un dysfonctionnement de votre apparéil. En outre, la pile la plus faible se déchargerait trop rapidement.

• Retirez immédiatement les piles usagées de l'appareil.
• Retirez les piles en cas d'inutilisation prolongée de votre apparéil.
• Remplacez simultanément toutes les piles usages d'un apparéil par de nouvelles piles de même type.
• Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.
• Les piles usagées ne sont pas des déchets domestiques! Protégéz notre environnement et éliminez les piles usagées de façon appropriée. Le cas échéant, adressez-vous à votre revendeur ou à notre service clientèle - Merci!

AJOUT/TRANSFORMATION ET REPARATION

• Pour faire ajouter un équipement ou transformer votre ordinateur, il faut le confier uniquement à des spécialistes qualifiés.
• Si vous ne possédez pas les qualifications requises, vous doivent le confier à un technicien de service après vente. Si vous ordinateur présente des déficiencies techniques, déssez-vous à notre service après vente.
• Si une réparation est nécessaire, adressez-vous uniquement à l'un de nos partenaires agréés pour le SAV.

INDICATIONS POUR LE TECHNICIEN SAV

• Seul un technicien SAV est autorisé à ouvrir le boîtier de l'ordinateur, à rajouter ou à changer des pieces.
• N'utilisez que des pieces d'origine.
• Débranche tous les câbles d'alimentation avant d'ouvrir le boîtier et enlevez la batterie. Si l'ordinateur n'est pas mis hors tension avant ouverteure du boîtier, les composants risquent d'être endommages.
• Les composants internes de l'ordinateur peuvent être endommages par décharge electrostatique (DES). Toute extension de système, transformation ou réparation doit être effectuee sur un poste de travail à DES. Si vous n'veez pas un tel lieu à disposition, vous doivent porter un bracelet antistatique ou toucher un corps métallique conducteur. Toute réparation de dommage occasionné par une manipulation incorrecte sera effecuée à vos frais.

INDICATIONS CONCERNANT LES RAYONS LASER :

• Dans cet ordinateur, vous pouvez utiliser des dispositifs laser de classe 1 à classe 3b. Lorsque le boîtier n'a pas été ouvert, le dispositif correspond aux exigences de la classe laser 1.
• En ouvrant le boîtier de l'ordinateur, vous aurez accès à des dispositifs pouvant aller jusqu'à la classe 3b.

Lorsque vous démontez ou ouvre ces dispositifs, respectez les consignes suivantes :

• Les lecteurs CD-ROM/CDRW/DVD installés ne contiennentaucun élément à entretenir ou à réparer.
• La réparation des lecteurs CD-ROM/CDRW /DVD ne peut être effectuee que par le fabricant.
• Ne regardez pas les rayons laser, même avec des instruments d'optique.
• Ne vous exposez pas aux rayons laser.
• Évitez d'exposer vos yeux aux rayons laser ou votre peu à des rayons laser directs ou indirects.

Appendice

Sujet

Page

L'ordinateur portable 99

Réglementation 103

Garantie 105

Index 107

Nous souhaitons vous donner une vue d'ensemble sur la manière de fonctionner et les possibilités d'utilisation de votre portable. Dans cette section, nous utiliserons le concept d'ordinateur, car fonctionnellement, cela reste un ordinateur, même si substantiellement les appareils de bureau différent des PC.

COMMENT FONCTIONNE UN ORDINATEUR?

Les ordinateurs ont délaissé leur mission initiale, c'est-à-dire le calcul efficace de problèmes mathématiques complexes. Les nouvelles technologies ont faconné l'ordinateur en un outil multimédia multipotent qui s'ouvre à un nombre toujours croissant de nouveaux domaines. Mais que ce soit pour la video, la musique, lestraitements de texte ou les yeux video – à la base, il s'agit toujours du fruit de calculs complexes. Dans les lignes qui suivent, nous allons expliquer de façon simplifiée et abstraite le principe de fonctionnement d'un ordinateur :

LES LOGICIELS

Les fonctions de l'ordinaire sont pilotées par des logiciels. Le logiciel système d'exploitation met à votre disposition une interface utilisateur via laquelle vous pouvez indiquer vos instructions. Elle a pour tâche de préparer la fonction que vous avezcision ainsi afin que l'ordinaire puisse la "comprénde" et l'exécuter.

SAISIE

Une saisie via une souris ou un clavier est nécessaire pour fournir des données à l'ordinateur. Avec la confirmation de l'instruction, les données sont transférées dans la mémoire.

LA MEMOIRE

La mémoire de travail (RAM) de l'ordinateur est nécessaire afin que les données à traiter puissant dispose d'espace. Cet espace est systématiquement recreated et divisé en unités. La plus petite unité est le Bit et peut avoir deux états : zéro ou un (étéint ou allumé). Les données saisies sont transformées et réduites en une combinaison appropriée de zéros et de uns.

LE CPU (PROCESSEUR)

Le Proesseur est responsable du calcul. Grâce aux instructions, il traite les données qu'il préleve de la mémoire. Le résultat est ensuite écrit dans la mémoire qui le dirige vers la sortie.

LA SORTIE

L'écran est généralement l'unité de sortie. C'est ici que le résultat du calcul est affchéé. Une imprimante peut également être utilisée comme cible pour la sortie.

La masse des différentes applications pour l'ordinateur dépasse l'entendement. Nous nous limitons donc aux principaux domaines d'application. Les programmes énumérés ici ne sont pas obligatoirement livrés avec votre portable.

CALCULER

L'avantage des tableurs modernes tels que Microsoft - Works, Excel ou Lotus - 123 réside dans l'actualisation permanente du résultat de vos calculs. Ce sont des calculatrices mûrement réfléchies. Si vous modifie une seule valeur dans un calcul tel que celui de vos frais de déplacement, vos entrées/sorties financières ou dans un carnet de dépenses, vous constaterez immédiatement la répécussion sur le résultat final. En créé ainsi de nouveaux scenarii, vous pouvez rapidement discerner les économies potentielles. Les programmes mentionnés offrent d'origine de nombreux exemples et modèles de calculs de différents domaines.

TRAVAILIER DES TEXTES

L'application informatique par excellence. Le traitement et la création de lettres et de textes ont été révolutionnés par l'avènement de l'ordinateur. Les avantages destraitements de texte modernes tels que Microsoft - Works, Word ou Lotus - AmiPro :

Diversité créative
Vérification orthographique
Echange de données
Grande quantité de modèles et d'exemples

BASE DE DONNEES

Qu'il s'agisse d'un carnet d'adresses ou d'une collection de recettes, de pièces de monnaies ou de CD - les bases de données permettent aux informations d'être cataloguees, recherchées de manière très efficace en à peine une seconde et sorties dans le format souhaité.

Les programmes standard tels que Microsoft - Works, Access ou Lotus - Approach offrent un grand nombre de solutions standard préfabriquées pouvant être adaptées en fonction de vos besoins.

APPRENDRE ET S'INFORMER

Une branche très appréciée des applications logicielles est le domaine "Apprendre et s'informer", souvent désigné par le terme Edutainment. Les encyclopédies, lexiques et programmes éducatifs sur CD regorgent de sons, d'images et de matériels video multimédia. Ils transmettent un savoir de façon claire, interactive et facile à retenir. Encarta de Microsoft représentée l'une des encyclopédies les plus appréciées; elle existe en différentes versions. Les programmes modernes d'apprentissage des langues sont maintainant capables de restituer laonne pronunciation via la sortie son et de vérifier la pronunciation de l'élige via l'entrée du microphone. Les programmes d'apprentissage d'accompagnement scolaire aident les enfants de tous âges à approfondir ou à rattraper les thèmes abordés à l'école, et à préparer leur avenir de façon optimale.

MULTIMEDIA

D'origine, l'ordinateur était uniquement utilisé comme "calculateur". Gráce aux équipements appropriés, il peut maintainant manipuler, entre autres, de la musique, de la video et la télévision.

Réaliser des musiques, des photographies numériques, du découpage video ou des films d'animation, tout cela est maintainant possible avec un ordinateur bon marché. De plus, il met en œuvre des techniques généralement supérieures aux techniques conventionnelles. Il existe de nombreuses applications, dans tous les domaines, avec lesquilles vous pouvez exercer vos passions de façon encore plus professionnelle.

DESSINER ET CREER

La puissance des palettes des logiciels qui vous permettent de dessiner et de creer va des programmes de dessin simples aux applications CAD professionnelles.

Dans la sphère privée, l'élaboration de cartons d'invitation, de calendriers, d'affiches, etc., constitue le principal domaine d'application. Ces tâches s'effectuent rapidement et facilement avec des programmes tels que Microsoft - Works ou Paint. Les professionnels se délectent des programmes graphiques tels que Paint Shop Pro, Corel Draw ou des produits des sociétés Adobe et Macromedia, très populaires.

INTERNET

Quasiment aucune autre technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial offre un déluge de possibités.

Internet, souvent désigné par WWW (WorldWideWeb), est une place de marché globale pour le commerce international :

Actions, voyages, livres et même pizzas peuvent Maintenant être commandés d'un clic de souris. L'E-Mail est l'une des applications les plus appréciées. La poste électronique a révolutionné la communication.

Les forums de discussion à thème (Newsgroups) et les salons virtuels de Chat (contact direct avec d'autres participants du réseau) sont très appréciés et encouragent les échanges d'expériences.

Les moteurs de recherche aient par la recherche d'articles et de publications. Actuellesment, quasiment toutes les universités mettent en ligne leurs propres connaissances, auxquelles vous et le monde entier pouvez acceder.

Grçá à la possibilité de rechercher des données directement sur Internet, des programmes Gratis (Free- ou Shareware), des pilotes, des documents, de la musique et bien d'autres choses encore peuvent être transférées directement sur votre ordinateur.

Pour acceder à Internet, vous avez besoin d'un outil nommé navigator. Windows compte Internet-Explorer. Navigator de Netscape est souvent utilisé comme alternative.

RESISTIVITE ELECTROMAGNETIQUE

• Lorsque vous souhaitez raccorder d'autres éléments ou des éléments supplémentaires, vousdezverz respecter la Reglementation concernant la résistivite electromagnetique (REM).Veillez également à n'utiliser que des cables blindés (3m max.) pour raccorder d'autres éléments à cet ordinateur.
• Placez-le à une distance minimale d'un mètre de toute source magnétique ou de haute tension (teléviseur, enceintes, téléphone mobile, etc....) qui pourrait endommager l'appareil ou effacer des données..

ISO 13406-2 CLASSE II

Les écrans LCD à matrice active (TFT) d'une résolution de 1024 x 768 pixels (XGA), composés respectivement de trois sous-pixels (rouge, vert et bleu), font appel à un total d'environ 2,4 millions de transistors. En raison de ce nombre très élevé de transistors et du processus de finition extrémement complexe qui l'accompagne, il se peut que sporadiquement un défaut ou une erreur d'affichage de pixels et de certains sous-pixels survienne.

Par le passé, il existait de nombreuses méthodes permettant de définir le nombre d'erreurs de pixels tolérées. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION, en matière de garantie, se conforme aux exigences strictes et transparentes de la norme ISO 13406-2, classe II pour tous les écrons TFT. Ces exigences se resuiment comme suit:

La norme ISO 13406-2 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels.

Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreurs. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).

Composition des pixels:

Types d'erreur de pixels:

Type 1: pixel allumé en permanence (point clair, blanc) alors qu'il n'est pas activé.

Un pixel devient blanc lorsque les trois sous-pixels sont allumés

Type 2: pixel éteint (pointASF, noir) alors qu'il est activé

Type 3: sous-pixel anormal ou defectieux pour les couleurs rouge, verte ou bleue (par exemple, allumé en permanence avec faible luminosité; une des couleurs n'est pas allumée, clignote ou vacille mais n'est pas de type 1 ou 2)

Information supplémentaire: Cluster de type 3 (= défaut de deux sous-pixels ou plus dans un rayon de 5 x 5 pixels. Un cluster est un carré de 5 x 5 pixels (15 x 5 sous-pixels).

ISO 13406-2, Classe d'erreur II

Résolution	Type 1	Type 2	Type 3	Cluster Type1, Type2	Cluster Type 3
1024 x 768	2	2	4	0	2
1280 x 854	3	3	6	0	3
1280 x 1024	3	3	7	0	3
1400 x 1050	3	3	8	0	3

Example 2:

Un écran SXGA de 17" se compose de 1280 points d'image (pixels) horizontally et de 1024 points verticaux, ce qui fait un total de 1.31 million de pixels. Sur un million de pixels, cela représenté un facteur arrondi à 1,31.

La classe d'erreurs II tolère de cette façon respectivement trois erreurs du type 1 et du type 2 et sept erreurs du type 3 et 3 clusters du type 3.

Il ne s'agit cependant pas ici d'un cas couvert par la garantie. La garantie joue lorsque le nombre d'erreurs dépasse celui indiqué plus haut dans la catégorie appropriée.

Le reçu de réception tient lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie.

Si vous cédez le produit à un autre utiliseur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriété.

Nous garantissons que cet apparéil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur presentation du justificatif le reste de la période de garantie passé en cas d'échange automatiquement de la piece originaire à lapiece de remplacement.

Si vous nevez returner cet apparéil et prétendre à la garantie, prenez soin desterolir auparavant tous les programmes,données et supports mémoire amovibles. Le matériel returné sans accessoires sera échangé sans accessoires.

L'obligation de fourniture de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciels supplémentaires, virus, ou bien utilise d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.

Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter. Dans certains pays l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas la validité des garanties explicites et implicites se limite à la période de garantie. A l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

LIMITE DE RESPONSABILITE

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourront prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations continues dans ce manuel.

Eneldom cas nous n'engageons notre responsabilité dans les cas suivants:

1. Revendication de tiers élevée contre vous en raison de pertes ou dommages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Ce document contient des informations légalement protégées.

Tous droits réservés. La reproduction mécanique, électronique ou par quelque moyen que ce soit est interdite sans permission écrite du fabricant.

A

ACPI. 29

Activation de Windows 68

Aide

Questions fréquentes......80

Réinstallation du système ...85

Fonctionnement réseau .....25

Alimentation électrique

Batterie 26

Gestion de l'alimentation ....29

APM 29

Appendice 97

Applications avec le Portable 100

Assistance pour les pilotes.....90

Autonomie de la batterie.....27

B

Base de données 100

Batterie 26

Autonomie de la batterie ....27

Chargement de la batterie ..27

Bouton marche/arrêt 25

Branchement

televiseur 34

Branchement du modem ....53

Bureau etendu 33

C

Cables 7

CardBus. 59

Carte son 52

CD bruts 47

Changement de l'organisation des programmes 79

Chargement d'un disque.....42

Chargement de la batterie..... 27

Cible .ii

Clavier 35

Components principaux. 37

Carte son. 52

Connecteur de cartes PC....59

Connecteur pour cartes
memoire. 58

Disque dur. 39

Fonctionnement du réseau . 54

Lecteur optique. 41

Modem 53

Conditions de Garantie..... 105

conformité du réseau sans fil...7

Connecteur pour cartes memoire 58

Connexion réseau Fast Ethernet 54

Contrat de licence 22

Contrôle de la capacité de la batterie 27

Copier des données. 77

Côté droit 13

Côté gauche 13

CPU 99

D

Disque dur 39

DVD-Video 45

Dysfonctionnements 88

E

Écran 31

Entree audio 14

Entretien 91

Entretien de l'écran 91

Exécution du BIOS Setup...... 69

Explorer Demarrage rapide.... 77

F

Fonctionnement de la batterie . 8

Fonctionnement réseau 25

Fonctionnement sur batterie
Voyant de charge 27

G

Gestion de l'alimentation.....29

Graphisme 101

H

Hotline. 90

I

IEEE 1394. 13

Illustrations. 11

Côté droit. 13

Côté gauche 13

Indications de fonctionnement pour le modem 7

Insertion de la carte mémoire 58

Installation d'une carte PC.....60

Installation de logiciels. 66

Internet 102

Inventaire de la livraison ....11

ISO 13406-2 103

K

Kensington-Serrure de suturet.93

L

L'ergonomie du poste de travail 23

La sortie 100

Le test d'allumage automatique. 88

Lecteur optique. 41

Lieudinstallation 5

Limin de responsabilité.....106

Logiciels. 64, 99

L'ordinateur (Portable) 99

M

Memoire 99

Memory Stick 58

Mise en place des cartes PC... 59

Mise en service. 21

MMC 58

Mode clone 32

Modem 53

Modifier la définition de l'écran. 73

Moniteur externe 14,32

MPEG2. 45

Multimédia 101

MultiMediaCard 58

N

Numéro de série .ii

P

PCMCIA. 13, 59

Péripériques audio 52

Port cartes 3 en 1 13

Port infrarouge 63

Port IR 12

Portmodem 13

Port reseau 13

Port série universal (USB) .... 61

POST. 88

Premiere aide 88

Programme BIOS Setup 69

Programmes de maintenance. 82

Q

Qu'est-ce que le DVD ? 44

Qualité .ii

R

Raccordement 6

Rajout/Transformation 96

Rayons laser. 96

Réglage Windows du clavier...76

Réglementation 103

Régler les problèmes dus au réseau 56

Réinstallation du système......85

REM 103

Réparation 96

Reproduction de ce manuel.. 106

Réseau LAN Access Point 57 Wireless LAN 57

Résistivité
électromagnétique. 103

Résolution de l'écran.........31

Retrait d'une carte PC 60

Retrait de la carte memoire ...58

Retrait manuel d'un CD 43

S

Saisie 99

Sauvegarde de données.....82

Sauvegarde de Données et de Systeme 82

Sauvegarde des données..... 4

Schemas 9

SD 58

Secure Digital 58

Sécurité
Protégier l'accès à l'ordinateur avec une serrure.................................93

Protégé l'ordinateur avec un mot de passer... 93

Sécurité de fonctionnement .1, 3

Alimentation 6

Cables 7

Fonctionnement de la batterie 8

Lieudinstallation 5

Modem 7

Raccordement. 6

Température ambiente 5

Touchpad. 7

Serrure de suturet 93

Sommaire. iii

Sortie haut-parleur / SPDIF ... 14

Souris 36

T

Tableur. 100

Température ambiente 5

Touches raccourcis. 18

Touchpad. 12, 36

Training interactif Microsoft ... 65

Traitement de texte 100

Transport. 92

Travail personnel 71

Trucs et astuces 73

Changement de l'organisation des programmes. 79

Copier des données. 77

Explorer Demarrage rapide. 77

Modifier la définition de l'écran 73

Réglage Windows du clavier 76

U

Utilisation 19

V

Verrouillage Kensignton 13

Voyant de charge. 27

Voyants 16

Capital Lock 17

Num Lock 17

voyant d'accès. 17

W

WindowsXP

Activation 68

Aide et support. 64

Décrouvez 64
