MODE D'EMPLOI BDAPCX20032177 MEDION

Presentation de ce mode d'emploi

Ayez toujours ce manuel à portée de main à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau contrôle en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide de l'index, trouver les informations, classées par thèmes, dont vous avez besoin.

Vous trouvez un index à la fin de ce manuel. Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Sécurité » et « Branchements et Mise en marche ».

Nous vous conseillons de lire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.

Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible. La traduction de termes du jargon micro-informatique est souvent troublante, c'est pourquoi nous avons gardé des termes informatiques courants.

Vous trouverez également d'autres explications concernant votre PC dans l'aide En Ligne sur la page d'accueil de votre PC. Cliquez sur :

Informations sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.

Windows XP propose une présentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 49.

Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est donc pour être utilisé dans les foyers. Les nombreuses possibilités d'utilisation conviennent à toute la famille.

Identification

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouverez le numéro de série de votre PC au dos de votre ordinateur. Notez également le numéro sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vous présenter maintenant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heureux de vous accueillir comme nouveau client.

Copyright © 2006

Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium® est une marque déposée Intel®.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Sécurité 1

Sécurité 3

Sauvegarde des données 4

Branchement & mise en route 5

Vérification du matériel 7

L'emplacement du PC 8

Lieu d'installation 8 Température ambiante 8 Ergonomie 9

Branchement 12

Effectuer les connexions 12 Ouvrir et fermer le couvercle frontal 13 Connexion du moniteur 14 Connexion du clavier PS/2 15 Connexion du clavier USB 15 Connexion de la souris PS/2 15 Connexion de la souris USB 15 Connexion de périphériques sur port parallèle 16 Connexion de périphériques sur port série 16 Connexion du modem 17 LAN (Réseau local) 17 Connexion d'une antenne Wireless LAN 17 Connexion d'enceintes 18

Ordinateur avec un système surround 18

Connexion d'un microphone 19 Connexion d'appareils de réception 19 Raccorder une source d'enregistrement / Entrée Vidéo 19 Connexion du PC à un téléviseur 20 Raccordement de l'antenne pour la réception TV...... 20 USB/IEEE-1394 21

Connexion des appareils IEEE-1394 (Fil électrique) … 21 Connexion des appareils USB … 21

Connexion de l'alimentation 22

Première mise sous tension 23

1ère étape: démarrer 23 Interrupteur secteur 23 Interrupteur principal 23 2ème étape: Démarrer la première installation 24

3ème étape : Fin 25

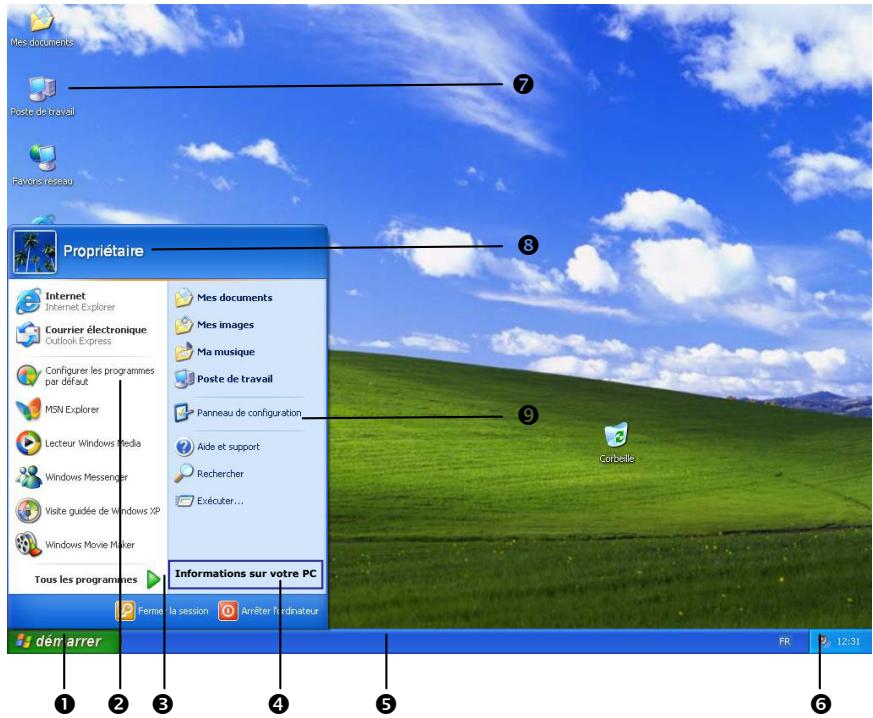

Description succincte de la page de démarrage de Windows 25

Travailler avec notre PC 27

La Souris 29 Le Clavier. 29

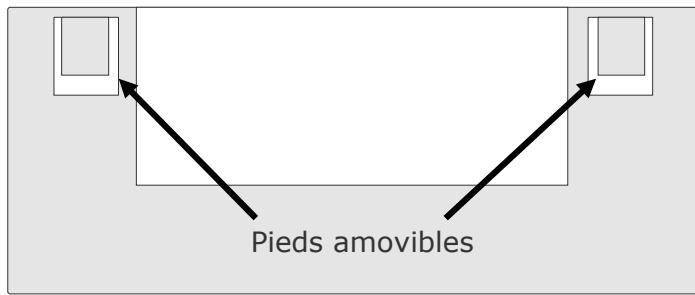

Angle d'inclinaison du clavier 29 Les touches Alt, Alt Gr et Ctrl 30

Le disque dur 31

Répertoire important. 32

Le lecteur de disques optiques 33

Pour insérer un disque : 33 Écouter des CD / Établir une sélection 33 Comment retirer un CD 34 Lecteur de CD-ROM/DVD comme lecteur d'amorce.... 34 Informations sur le code régional du DVD 35 Informations sur le Graveur 36

Le lecteur de cartes (équipement optionnel) 37 Le système graphique 38

Caractéristiques de performance 38 Fréquence de rafraîchissement élevé 38

Connexion du PC à un téléviseur 39

Pour connecter notre PC à votre téléviseur, procédez comme suit : 39

La carte son 40 Raccordement USB 41

IEEE 1394 (Cable électrique) 42

Possibilité d'utilisation du IEEE 1394 42 Spécifications techniques 42

La carte radio/TV 43 Regarder la télévision 43

Fonctionnement du réseau 44

Qu'est-ce qu'un réseau ? 44 Wireless LAN (réseau radio) 45

Information de sécurité 45 Conditions 45 Régler les problèmes dus au réseau 47

Modem 48 Port série COM 48

Logiciels 49

Découvrir Windows XP 49

Aide et support Windows XP 49

Formation Microsoft Interactive 50

Enregistrement sur CD 51

Démarrer Nero - Express 51

Installation de logiciels 52

Comment installer vos logiciels : 52

Désinstallation des logiciels 53

Activation de Windows 54

Activation du produit avec votre ordinateur 54

BIOS Setup 55

Trucs et astuces 56

Aides à l'utilisation 56

Programmation du système et informations 57

Service après-vente & travail personnel 59

Sauvegarde de Données et de Système 61

Sauvegarde de données 61

Programmes de maintenance 61

Fichier de réinstallation du mot de passe 61

Réinstallation du système 63

Correction d'erreurs 64

Windows® Update 65

Informations de mise à jour Windows relatives à la sécurité des données. 66

Réinstallation de la configuration d'origine 67

Limites de la réinstallation 67

Mise en place de la réinstallation 68

Service après-vente 69

Première aide sur les dysfonctionnements 69

Localisation de la cause 69

Erreurs et causes possibles 70

Avez-vous encore besoin d'aide ? 71

Assistance pour les pilotes 71

Transport 72

Nettoyage et entretien 72

Recyclage et élimination 73

Consignes de sécurité relatives à l'utilisation des piles73

Réparation 75

Consignes pour le technicien de maintenance 75

Appendice 77

Conformité aux normes 79 Compatibilité électromagnétique (CEM) 79 Sécurité électrique. 79 Ergonomie 79 Émissions acoustiques 80 Information sur la conformité du modem 80 Information sur la conformité du clavier/souris sans fil. 80 Conditions de garantie 81 Responsabilité limitée. 82 Index 83

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d'élimination écologique. Piles X

Les piles usagées ne sont pas des déchets domestiques! Elles doivent être déposées dans un lieu de collecte de piles usagées.

Sujet

Sécurité de fonctionnement 3

Sauvegarde des données. 4

Sécurité

Veuillez lire ce chapitre attentivement et respectez les instructions. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre PC.

Ne laissez pas d'enfants sans surveillance jouer avec des appareils électriques. Les enfants ne sont pas tous conscients des éventuels dangers. Ne laissez pas de sacs plastiques en évidence auprès des enfants, ils pourraient s'étouffer!

N'ouvre jamais le boîtier du PC! Vous risqueriez une électrocution et seriez en danger de mort. N'utilisez jamais votre PC lorsque le boîtier est ouvert. (Sauf si un de nos techniciens habilités vous le propose; débranchez la prise secteur AVANT toute ouverture du boîtier!)

Les lecteurs de CD-ROM/CDRW/DVD contiennent des dispositifs laser classe 1, dans la mesure où ces appareils fonctionnent dans un boîtier de PC fermé. N'ôtez pas le couvercle des lecteurs, car des rayons laser invisibles peuvent en sortir. Ne regardez pas le rayon laser, même avec des instruments optiques, afin d'éviter de vous abîmer les yeux.

N'introduisez aucun objet à l'intérieur du PC par les fentes et ouvertures du boîtier. Vous pourriez ainsi provoquer un court-circuit, une décharge électrique ou même un feu, ce qui endommagerait votre PC.

Les fentes et ouvertures du PC servent à son aération. Ne les couvrez pas, vous pourriez provoquer une surchauffe. À l'installation du PC, veillez à laisser 20 cm d'espace de tous les côtés.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

• ... le câble électrique ou la prise a fondu ou est endommagée. Faites replacer le câble ou le bloc d'alimentation défectueux par une pièce neuve. Ces pièces ne doivent en aucun cas être réparées.
• ... le boîtier de l'ordinateur est endommagé ou si du liquide a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensables. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

Sauvegarde des donnees

Attention! Avant chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (disquette, CD-R). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

Sujet

Vérification du matériel 7

L'emplacement du PC. 8

L'emplacement de l'écran 8

Première mise sous tension 23

Vérification du matériel

Vérifiez qu'aucun élément ne manque à la livraison et informez-nous dans les 15 jours suivant votre achat si un élément avait manqué. Il vous faudra alors absolument fournir votre numéro de série.

Le PC que vous venez d'acquérir, contient les éléments suivants :

PC et câbles - Clavier Windows + souris - Version OEM du système d'exploitation - Application-/Support-Disc (Disc de sauvegardes et de pilotes) - Ce mode d'emploi - Carte de garantie

Pour connaître les caractéristiques précises de votre PC ainsi que les données techniques, reportez-vous à l'autocollant système figurant sur l'emballage.

L'emplacement du PC

Un aspect à ne pas négliger est le lieu d'installation de votre PC.

LIEU d'installation

• Tenez votre ordinateur et tous ses périphériques à l'abri de l'humidité, de la poussière, de la chaleur et des rayons directs du soleil. Le non-respect de ces recommandations peut provoquer des pannes ou endommager le PC.
• Placez et utilisez tous les composants sur une surface plane, stable et sans vibrations, afin d’éviter que le PC ne tombe.

Utilisez le PC à une température ambiante comprise entre +10°C et +35°C et une humidité relative comprise entre 30% et 70% (sans condensation). - Éteint, le PC peut supporter des températures comprises entre -20°C et 50°C. - En cas d'orage, débranchez l'appareil et surtout le câble de l'antenne TV. Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique. - Après avoir transporté le PC, attendez qu'il ait pris la température ambiante pour le mettre en marche. Des variations importantes de température ou d'humidité peuvent provoquer de la condensation à l'intérieur du PC et cette humidité peut être à l'origine d'un court-circuit.

Ergonomie

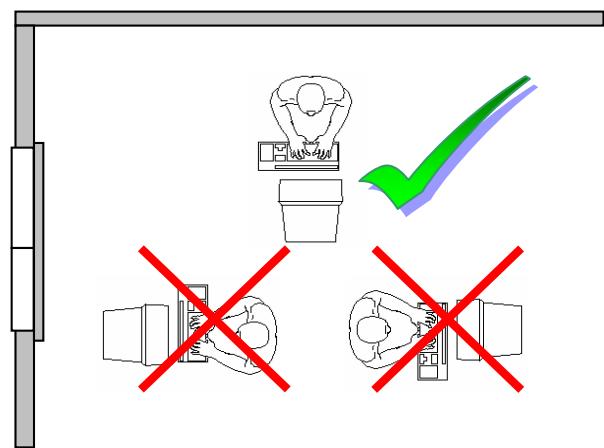

Remarque : l'écran doit être positionné de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes de luminosité.

L'écran ne doit jamais se trouver à proximité d'une fenêtre car c'est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'œil à l'écran plus souvent.

L'écran doit toujours être disposé de façon à ce que le regard soit parallèle à la fenêtre.

L'orientation en parallèle devrait également valoir pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle.

Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets, les contrastes trop importants entre clair et nombre.... Par exemple : tourner, rabaisser ou rehausser l'écran.

On peut également améliorer cette installation en installant des stores à lames ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d'éclairage.

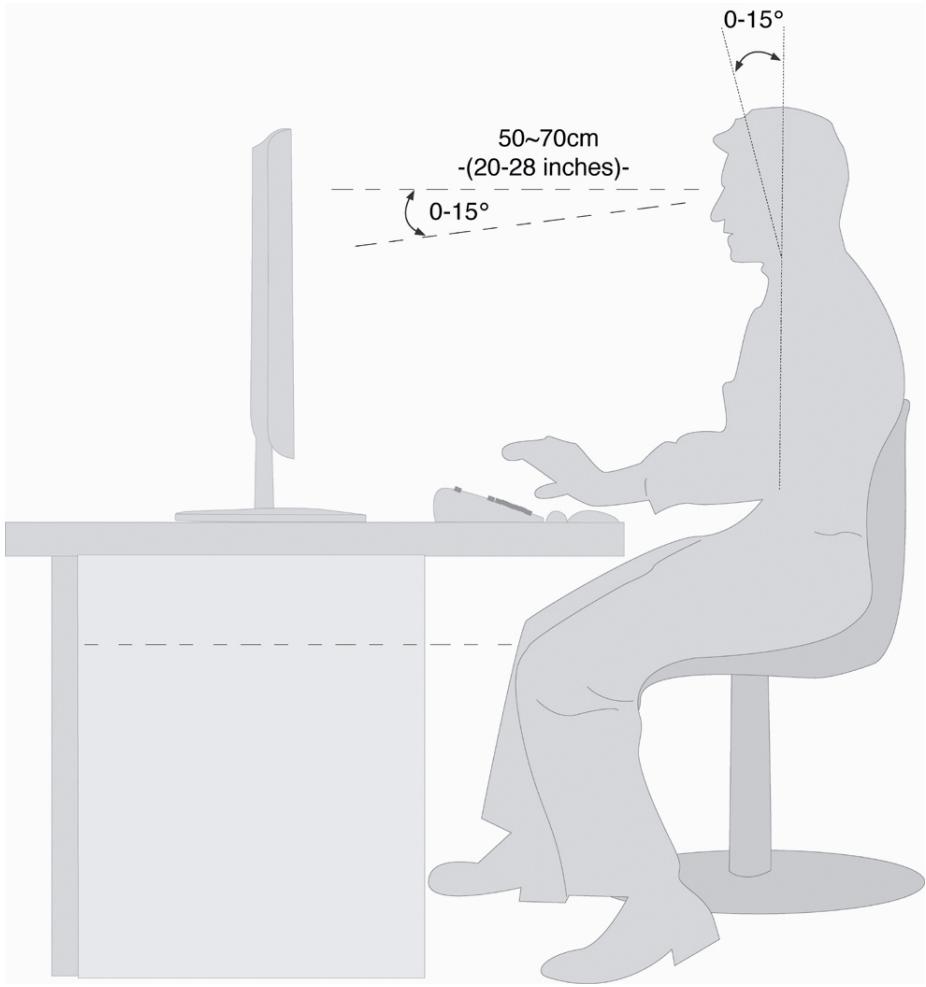

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable. Pour augmenter votre confort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

Général - Changez fréquemment de position et faites souvent des pauses pour éviter la fatigue.

Dos - Lorsque vous êtes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière.

Bras - Vos bras doit être coulés et détendus, coudes près du corps, avant-bras et mains parallèles au sol.

Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas être pliés vers le haut ou vers le bas ou latéralement de plus de 10 degrés.

Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en acquérir un, assurez-vous que la hauteur de votre chaise est correctement réglée.

Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Évitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.

• Surface d'appui pour les mains : 5 - 10 cm Ligne supérieure de l'écran à la hauteur des yeux ou un petit peu en dessous
• Distance des yeux : de 50 à 70 cm
• Espace pour les jambes (vertical) : au moins 65 cm
• Espace pour les jambes (horizontal) : au moins 60 cm

Branchement

Ouvrez le rabat de gauche pour voir les illustrations correspondantes.

Remarque : les appareils décrits ne sont pas obligatoirement livrés avec l'ordinateur.

Tous les ports indiqués dans la liste sont en option et ne sont pas forcément disponibles sur votre PC.

Effectuer les connexions

Tenez compte des remarques suivantes pour brancher correctement votre PC :

• Rangez les câbles de façon à ce qu'on ne puisse pas marcher ou trébucher dessus.
• Ne posez aucun objet sur les câbles, cela pourrait les endommager.
• Ne branchez les appareils périphériques tels que le clavier, la souris, le moniteur etc. que lorsque le PC est éteint afin d’éviter l’endommagement du PC ou des périphériques. Certains appareils peuvent être branchés lorsque le PC est en marche. Il s’agit en général d’appareil avec une connexion USB ou IEEE 1394 (FireWire). Dans tous les cas, suivez impérativement les consignes de sécurité des modes d’emploi correspondants.
• Installez le PC à au moins un mètre de distance des sources de brouillage magnétiques et de haute fréquence (division, enceintes, téléphone mobile, etc.) pour éviter les défaillances et les pertes de données.
• Veillez à n'utiliser avec ce PC que des câbles blindés de moins de 3 mètres pour les interfaces externes. Utilisez exclusivement le câble fourni, qui a subi de nombreux tests dans nos laboratoires.

Pour les câbles d'imprimante, n'utilisez que des câbles à double blindage.

• Veillez à ce que tous les câbles de connexion soient raccordés aux périphériques correspondants afin d'éviter les ondes parasites. Débranchez les câbles dont vous ne vous servez pas.
• Seuls les appareils conformes aux normes EN60950 „sécurité pour les matériels de l'information" ou EN60065 „exigences de sécurité pour les appareils audio, vidéo et appareils électroniques analogiques" peuvent être raccordés à l'ordinateur.
• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre la formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.

Remarque : vous n'avez besoin de brancher que les composants que vous utilisez avec votre PC. Si vous n'avez pas l'appareil précrit (par exemple l'imprimante), vous pouvez sauter ce passage et éventuellement y revenir plus tard.

OUVRIR et FERMER le couvercle frontal

Quelques prises sont situées derrière le couvercle frontal. Cela désigne un grand avantage : les connexions que vous utilisez fréquemment peuvent être rétablies facilement et rapidement sans devoir retourner l'ordinateur. Le couvercle protège les connexions.

Connexion du moniteur

Position sur la vue d'ensemble : W1, W2

Si votre ordinateur possède deux sorties moniteur, peu importe la sortie. Notre PC peut optionnellement être équipé d'une connexion numérique (DVI, W2). À l'aide d'un adaptateur, vous pouvez brancher la prise VGA de votre moniteur au port DVI.

Remarque : faites attention à bien ajuster la prise et la fiche. Grâce à sa forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Branchez le câble de données du moniteur à la fiche bleue de la carte graphique (Vue d'ensemble : W1 ou W2 avec un câble de connexion numérique). Enlevez, le cas échéant, la bague de protection blanche de la prise du moniteur.
2. Serrez bien les vis du câble du moniteur.

Attention! Le système a été pré-configuré pour une résolution d'écran de 1024 x 768 pixels et un taux de rafraîchissement (refresh rate) de 75Hz.

Si votre moniteur n'est pas adapté à ces valeurs, il peut être endommagé. Veuillez consulter le mode d'emploi de votre moniteur. Si votre moniteur ne fonctionne pas avec ces valeurs, changez la configuration de la façon suivante :

1. Après le démarrage de votre PC, appuyez tout de suite sur la touche F8, jusqu'à ce qu'un menu de démarrage apparaisse.

Remarque: si vous n'appuyez pas sur F8 au bon moment, le menu de démarrage n'apparaîtra pas et vous serez obligé de redémarrer le PC.

1. Sélectionnez l'option de démarrage « Mode sans échec »
2. Vous pouvez ensuite ajuster les «Propriétés d'affichage».

Connexion du clavier ps/2

Position sur la vue d'ensemble : R

(équipement optionnel)

Si vous branchez un clavier USB, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.

1. Branchez le clavier au port PS/2 bleu situé à gauche de l'ordinateur.

Connexion du clavier USB

Position sur la vue d'ensemble : E

Si vous branchez un clavier PS/2, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.

1. Branchez le clavier USB au port USB.

Connexion de la SOURIS ps/2

Position sur la vue d'ensemble : 0

(équipement optionnel)

Si vous branchez une souris USB, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.

1. Branchez le cordon de la souris au port PS/2 vert situé à droite de l'ordinateur.

Connexion de la SOURIS USB

Position sur la vue d'ensemble : E

Si vous branchez une souris PS/2, veuillez passer cette étape, n'en tenez pas compte.

1. Branchez la souris USB au port USB.

Connexion de peripheriques sur PORT parallele

Position sur la vue d'ensemble : P (équipement optionnel)

Remarque : faites attention à bien ajuster la prise et la fiche. Grâce à sa forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Si vous souhaitez connecter une imprimante à câble parallèle (25 broches), branchez le câble de l'imprimante à la fiche d'imprimante P de couleur bordeaux située à l'arrière de votre PC.
2. Serrez bien les vis.

Si vous souhaitez utiliser un scanner, qui doit être branché au port parallèle, vous devez également brancher le câble du scanner ici. L'imprimante sera alors branchée au scanner.

Connexion de peripheriques sur PORT SERIE

Position sur la vue d'ensemble : S (équipement optionnel)

Vous pouvez connecter un modem externe, un lecteur de cartes ou un autre périphérique série.

Remarque : pour éviter l'endommagement des contacts, mettez la prise dans la fiche correctement. Grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Branchez le câble série à la fiche de connexion turquoise (S) située à l'arrière de votre PC.
2. Serrez bien les vis.

Connexion du MODEM

Position sur la vue d'ensemble : Z

(équipement optionnel)

Si votre PC est équipé d'une carte modem analogue, branchez le cable modem de la façon suivante :

1. Le câble du modem a une prise RJ11 qui doit être branchée au modem.
2. La prise TAE qui s'adapte à une prise téléphonique analogique en N.

Attention! N'utilise que des prises téléphoniques analogiques. Le modem intégré n'admet pas les valeurs de tension des systèmes téléphoniques numériques.

LAN (réseau local)

Position sur la vue d'ensemble : Q1

Le branchement réseau vous permet de préparer votre PC à la connexion au réseau.

Le câble RNIS possède deux prises RJ45, de sorte que le côté branché à la fiche femelle importspe.

1. Branchez l'extrémité du câble de transmission à la fiche de votre PC.
2. Branchez l'autre extrémité à l'ordinateur ou à un Hub/commutateur.

Vous trouverez des informations détaillées sur le branchement au réseau dans le chapitre « Fonctionnement du réseau ».

Connexion d'une antenne wireless LAN

Position sur la vue d'ensemble : Q2

Wireless LAN est une fonction optionnelle. Si votre PC est doté de cette fonctionnalité, les composants (module PCI Mini) sont déjà intégrés et actifs dans votre ordinateur. Il vous suffit de visser l'antenne fournie en option à l'entrée antenne Wireless LAN. Lisez impérativement les consignes de sécurité et les conditions à partir de la page 45.

Connexion d'enceintes

Position sur la vue d'ensemble : H1

Vous pouvez connecter un casque, des enceintes amplifiées ou un cable de connexion audio (à l'amplificateur). Dans le manuel d'utilisation de votre chaîne stéréo, vous trouverez quel canal vous devez utiliser à cet effet (généralement Line In ou Aux).

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H1).

Ordinateur avec un systeme surround

Position sur la vue d'ensemble : H1, H2, H3, H4, U1, U2

Remarque : vous obtiendriez des informations sur la position des haut-parleurs lors du démarrage du logiciel audio via la barre des tâches.

Si votre système est équipé d'un système surround, branchez le câble ainsi :

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H1).
2. Connectez les haut-parleurs par la face arrêté au port Rear (position H2).
3. Vous pouvez brancher un haut-parleur central ou un subwoofer au port centre/subwoofer (position H3).
4. Branchez d'autres haut-parleurs au port Back Surround en option (emplacement H4) et placez-les derrière vous pour la sonorisation d'ambiance.
5. Afin de relier la sortie audio numérique (SPDIF) (en option), veuillez brancher le câble Cinch dans la fiche en position U1. La sortie optique est positionnée en U2.
6. Raccordez le câble à un appareil audio disposant d'une entrée numérique appropriée.

Connexion d'un microphone

Position sur la vue d'ensemble : I

1. Branchez le microphone à la fiche rose (position I) à l'aide d'une prise jack mono de 3,5 mm.
2. Ne placez pas le microphone directement devant les enceintes de façon à éviter un effet acoustique désagréable, qui se manifeste par du « larsen ».

Connexion d'appareils de reception

Position sur la vue d'ensemble : J1, J2, T1, T2

Ce port peut recevoir un câble servant à alimenter des sources audio externes analogiques (par exemple, un appareil stéréo, un clavier / synthétiseur).

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm à la fiche bleu clair (position J1).
2. Il est également possible de connecter un câble Cinch stéréo (position J2).

Pour utiliser une source audio numérique, utilisez l'entrée (optionnel) en position T1 ou T2. Utilisez pour T1 un câble Cinch SPDIF, T2 est une prise optique.

Raccorder une SOURCE d'enregistrement / ENTREE VIDEO

Vous pouvez raccorder à votre ordinateur une source vidéo externe au moyen d’un cable S-video ou composite (Cinch). Ces raccordements vous permettent d’enregistrer des données vidéo et le cas échéant, de les retravailler.

1. Insérez le câble de connexion Cinch dans la prise K et le câble S-video dans la prise L.

Connexion du PC a un televiseur

Position sur la vue d'ensemble : V1, V2

(équipement optionnel)

Si votre carte graphique est munie d'une sortie TV, vous pouvez établir la connexion avec le câble nécessaire pour relier à votre téléviseur. Vous pouvez utiliser un câble composite (Cinch, V1) ou un câble S-video (V2).

1. Connectez votre PC à votre téléviseur avec le câble prévu pour votre téléviseur.

Raccordement de l'antenne pour la reception TV

Position dans le schéma : Y1, Y2

(équipement optionnel)

Si votre ordinateur est équipé d'une carte TV-Tuner, vous devez raccorder les câbles coaxiaux de l'antenne (terrestre ou câble) de 75 Ohms correspondants pour assurer la réception radio et télé.

1. Reliez l'antenne radio fournie à la carte TV au moyen du câble correspondant (Y1).
2. Raccordez à la prise TV (Y2) de votre carte TV une antenne terrestre ou un cable TV.

Attention! Connectez votre module USB/IEEE 1394 après la première configuration de votre nouveau PC. De cette manière, vous évitez des confusions inutiles lors de l'installation. Normalement, ce module peut être connecté en cours de fonctionnement. Veuillez lire le mode d'emploi de votre périphérique pour plus d'informations.

Les tensions sortantes de l'ordinateur pour IEEE 1394 (6 pôles) ainsi que pour l'USB sont protégées par une sécurité (Limited Power Source conformément à EN60950). Ceci permet de protéger les périphériques reliés aux prises en question si l'ordinateur est l'objet d'un problème technique.

Connexion des appareils IEEE-1394 (FIL electrique)

Position sur la vue d'ensemble : F1, F2

(équipement optionnel)

Remarque : selon la nature des périphériques, différents câbles (6 pôles = F1, 4 pôles = F2) peuvent être utilisés. Vérifiez le type de câble requis pour votre installation.

Important ! Les prises à l'avant ne peuvent pas être utilisées en même temps.

Connexion des appareils USB

Position sur la vue d'ensemble : E

La plupart du temps, vous trouverez plusieurs prises à votre disposition que vous pouvez utiliser au besoin.

1. Branchez les appareils avec leurs fiches (imprimante, scanner, appareil photos) dans la prise correspondante.

Remarque: si possible, connectez toujours vos appareils sur leurs prises habituelles. Sinon, vous recevrez une information de « Nouveau périphérique détecté » et le système d'exploitation exigera une nouvelle installation du pilote.

Connexion de l'alimentation

Position sur la vue d'ensemble : X1, X2

Etablissez tout d'abord l'alimentation vers votre ordinateur et le moniteur en insérant le câble de raccordement secteur dans la prise et en le reliant à la connexion secteur de votre ordinateur (X).

Veuillez respecter les conseils de sécurité suivants :

Attention: même lorsque l'interrupteur secteur est éteint, certaines pièces de l'appareil sont sous tension. Afin de couper l'alimentation électrique de votre ordinateur ou afin de mettre complètement l'appareil hors tension, retirez la fiche de la prise secteur.

• La prise de courant doit se trouver après le PC et être facile d'accès.
• Ne branchez le PC qu'à une prise mise à la terre.
• N'utilisez que le cordon d'alimentation fourni.
• Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique.
• Si vous avez besoin d'une rallonge électrique, assurez-vous qu'elle corresponde aux caractéristiques exigées par le VDE. Demandez à votre Electricien.
• La partie alimentation électrique d'un ordinateur standard possède un interrupteur (position X2). Cet interrupteur vous permet d'allumer et d'éteindre l'ordinateur. Si l'interrupteur est sur OFF (0), le courant ne passe pas.

N'allumez pas encore votre PC !

Lisez d'abord le chapitre suivant pour savoir ce à quoi vous devez faire attention pour la mise en marche de votre PC.

Première mise sous tension

Le PC est totalement pré-installé à la livraison. Vous n'avez pas à utiliser les CD livrés avec l'appareil.

Pour certains programmes (par exemple le calcul de téléphonie ou les encyclopédies), il est cependant nécessaire d'insérer le CD correspondant, pour obtenir les données mémorisées sur le support. Le calcul vous le réclamera le cas échéant.

Une fois tous les branchements effectués et les vis serrées, vous pouvez démarrer le PC :

1. Allumer le moniteur et les autres périphériques.

Interrupteur secteur

Position dans le schéma: X2 (équipement optionnel)

1. Allumer l'interrupteur secteur en le mettant sur la position 1. (Mettez cet interrupteur sur 0 afin de couper l'alimentation électrique.)

Interrupteur principal

1. Appuyez sur l'interrupteur principal (schéma N) une fois pour démarrer votre ordinateur. Maintenant vous pouvez installer le set du clavier et de la souris sans fil (en option).

Vous pouvez programmer la fonction interrupteur principal dans l'option gestion de l'énergie Windows® (voir aide en ligne). En général, l'ordinateur s'éteint si vous maintenez l'interrupteur principal pendant plus de 4 secondes.

Attention! Si vous ne fermez pas correctement le système d'exploitation, (en utilisant arrêt), vous risquez de perdre des données.

2 EME ETAPE: Demarrer la premiere installation

Le PC démarre et passe maintenant par différentes phases :

Remarque : aucun CD de démarrage (par exemple le CD Windows) ne doit se couver dans le lecteur de CDROM, car le système d'exploitation ne serait pas charge a partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé. Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autres aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel. Pour voir l'ensemble du texte, vous devez déplacer la barre de défilement à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'option «J'accepte le contrat de licence». Cela vous donne le droit d'utiliser le produit suivant les conditions définies.

Nom de l'ordinateur

Lorsque vous indiquez un nom d'ordinateur, n’oubliez pas que le nom d’ordinateur doit être différent du nom d’utilisateur.

3EME ETAPE: fin

Après le processus d'identification, la page de démarrage de Windows® s'affiche sur votre écran. Celle-ci peut être modifiée si vous souhaitez changer la présentation de l'écran de votre ordinateur. Cette modification n'entraîne cependant aucun changement fondamental d'utilisation.

Description succincte de la page de demarrage de windows®

(L'illustration correspondante se trouve à la page suivante.)

Le bouton de démarrage

Cliquez une fois sur cette entrée avec le bouton gauche de la souris afin de faire apparaître le menu démarrer.

2 Liste de programmes

Les programmes les plus fréquemment utilisés s'affichent alors. Le système d'exploitation les reconnaît automatiquement. En cliquant sur une entrée avec le bouton droit de la souris, vous pouvez déterminer quel programme vous souhaitez garder ou enlever de la liste. Cette opération n'efface pas le programme en question.

Tous les programmes

Vous trouverez tous les noms des programmes installés sur votre ordinateur. Vous pouvez également établir une sélection dans la liste en cliquant sur le bouton droit de la souris.

4 Informations sur votre ordinateur

Avec le bouton gauche de la souris, cliquez une fois sur cette entrée si vous souhaitez obtenir des informations importantes sur votre ordinateur ainsi que des conseils utiles ou une aide.

6 Arrêter

Pour arrêter votre ordinateur, cliquez avec le bouton gauche de la souris sur cette entrée.

6 Barre des tâches

La barre des tâches vous donne des informations sur le statut du système d'exploitation et sur les programmes en cours.

7 Icônes sur le bureau

Les icônes sont les symboles des programmes. En double-cliquant (appuyer deux fois sur le bouton gauche de la souris consécutivement et rapidement) sur le symbole, vous ouvrez l'application. Le bureau prend quasiment l'écran dans sa totalité et la page de démarrage ou d'autres liens auxquels vous pouvez avoir facilement accès.

3 Utilisateur

Le nom de l'utilisateur enregistré s'affiche. Pour modifier l'image affichée, cliquez simplement dessus.

9 Panneau de configuration

Il s'agit d'une partie importante de votre ordinateur. Elle vous permet de configurer celui-ci comme vous le souhaitez. Toutefois, nous vous recommandons de rester dans „aide et solutions" pour connaître les effets de ces éventuelles modifications.

Sujet

La souris 29

Leclavier 29

Le disque dur 31

Le lecteur optique 33

Le lecteur de cartes (équipement optionnel). 37

Le système graphique 38

La carte son 40

Raccordement USB 41

IEEE 1394 (Câble électrique) (en option).... 42

La carte radio/TV (équipement optionnel).... 43

Fonctionnement du réseau 44

Modem (équipement optionnel) 48

Logiciels 49

Trucs et astuces 56

La souris

Vous pouvez soit faire rouler la molette de la souris (pour faire défilier les pages) soit cliquer dessus.

Pour faire défilier les pages en tournant ou cliquant sur la molette.

Si le pointeur de la souris ne se déplace pas sur l'écran de manière fluide, essayez un autre support (tapis de souris). Les supports en verre ou métalliques peuvent poser des problèmes.

Le clavier

Dans cette section, vous trouvez des remarques utiles sur l'utilisation du clavier. Les illustrations sont toutes schématiques.

ANGLE d'inclinaison du clavier

À l'arrière du clavier se trouvent deux pieds amovibles, grâce auxquels vous pouvez régler l'inclinaison du clavier. Tirez les pieds amovibles vers l'avant pour régler l'inclinaison du clavier.

Les touches ALT, ALT GR et CTRL

La touche Alt exécute, en combinaison avec d'autres touches, des fonctions bien précises. Ces fonctions sont définies par chaque programme. Pour avoir une combinaison de touches avec la touche Alt, tenez la touche Alt enfoncée pendant que vous appuyez sur une autre touche. La touche Alt Gr fonctionne de la même manière que la touche Alt, mais affiche des caractères spéciaux. La touche Ctrl (Contrôle ou Control) exécute, comme la touche Alt, des fonctions de programme.

Quelques combinaisons de touches utiles (selon le logiciel) :

Combinaison de touches	Fonction et description
Alt + F4	En général, quitte le programme actif ou ferme la fenêtre affichée.
Alt + Impr	Copie l'image de la fenêtre可以选择 dans le Presse-papiers.
Alt Gr + 8	Produit la barre oblique inversée (\).
Alt Gr + E	Produit le symbole de l'euro (\).
Alt Gr + à	Produit le symbole @ (prononcé « arobase ») utilisé pour les adresses de courrier électronique.
Ctrl + Alt + Suppr	Produit la « Sécurité de Windows ».

(Certaines différences spécifiques à votre pays sont possibles)

Le disque dur

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données.

Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que, en général, vous puissiez travailler de façon optimale sans avoir besoin de l'installer vous-même.

Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur ; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisée.

Le disque dur est désigné par les lettres C, D ou E.

Remarque : n'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituellement, votre disque dur est partagé en plusieurs partitions (si votre configuration est différente, veuillez vous reporter au chapitre « Informations sur l'ordinateur » dans l'aide Windows®).

Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs.

La deuxième partie (Backup) sert de sauvegarde des données et contient en plus des pilotes (D:\Driver) et des programmes d'utilisation (D:\Tools) pour votre PC.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre PC.

Repertoire important

Vous trouverez ci-après les répertoires les plus importants et la description de leur contenu.

Attention! N'effacez ou ne modifiez pas ces répertoires ou leur contenu sinon les données seront perdues ou la fonctionnalité du système est mise en danger.

C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration d'origine, ces données sont masquées pour des raisons de sécurité.

Comme le nom le laisse déjà supposer, les programmes de ce répertoire installent les données de l'utilisateur.

Le répertoire principal de Windows.

C'est ici que le système d'exploitation enregistre ses données.

Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC.

C'est ici que se trouvent les données de sauvegarde avec lesquelles vous pouvez restaurer la configuration d'origine.

Dans ce classeur, vous trouverez les pilotes nécessaires à votre PC (déjà installés).

Ici vous trouverez des programmes supplémentaires et d'autres documentations pour votre PC.

Pour insérer un DISQUE :

Attention! N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourraient se casser, détruire vos données et endommager votre appareil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utilisez pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Position sur la vue d'ensemble : A

1. Appuyez sur la touche d’éjection (vue d’ensemble : B), à droite du lecteur optique, pour ouvrir le tiroir.
2. Placez le disque, étiquette vers le haut, dans le tiroir, de façon à ce qu’il soit bien à plat.
3. Appuyez de nouveau sur la touche d'éjection.

Remarque : certains CD démarrent automatiquement lorsqu'ils sont insérés. Cela dépend du système d'exploitation et de la configuration correspondante.

Écouter des CD / établir une selection

Votre PC est en mesure de lire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.

Lorsqu'un disque est inséré, une fenêtre s'ouvre et présente différentes options pour la reproduction. Divers programmes sont généralement mis à votre disposition.

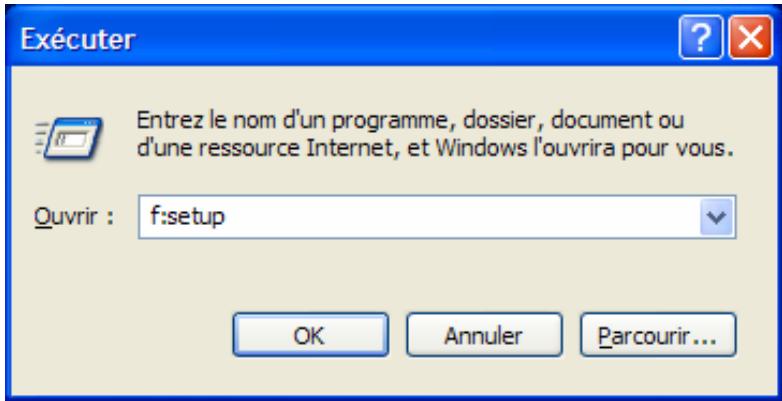

Si la fenêtre ne s'ouvre pas, vous avez toujours la possibilité d'accéder au lecteur optique par l'explorateur ou le poste de travail.

Comment retirer un CD

1. Si vous voulez retirer un CD, appuyez simplement sur le bouton d'éjection (vue d'ensemble : B).
2. Retirez le CD et placez-le dans la pochette CD dans un endroit sûr.

Remarque : lorsque l'ordinateur accède au lecteur de CD-ROM, le voyant correspondant est allumé. N'essayez pas alors de retirer le CD du lecteur.

Lecteur de cd-rom/dvd COMME lecteur d'amorce

On peut utiliser les lecteurs de disque optiques (CD/DVD/CDRW) pour le « Boot » (le démarrage) d'un système d'exploitation. Si l'ordinateur ne démarre pas à partir du disque, bien qu'il s'agisse d'un disque de démarriage, insérez-le dans l'autre lecteur (si un second lecteur est disponible) et redémarrez l'ordinateur. Si cela ne fonctionne toujours pas, il se peut que cette fonction ne soit pas paramétrée dans le BIOS. Le cas échéant, vérifie cette éventualité.

Informations sur le code regional du DVD

La lecture de films DVD inclut le décodage vidéo MPEG2, des données audio numériques AC3 et du déchiffrement des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des concessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière. Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes être publiées dans différentes régions, mais les règles CSS exigent que chaque système de déchiffrement CSS puisse être employé pour une seule région à la fois.

Attention! La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous devez faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.

Informations sur le graveur

Tout d'abord, nous vous donnons quelques informations sur les CD bruts.

Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, écriture possible) ou CD-Rewritable (CDRW, réécriture possible).

Les CD bruts sont pressés et ensuite scellés. Dans le cas des CD bruts, les chiffres "zéro" et "un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels.

Évitez donc absolument, en particulier pour les supports vierges :

• un rayonnement du soleil (UVA/UVB), des éraflures et des endommagements, des températures extrêmes

Le lecteur de cartes (équipement optionnel)

(Image symbolique)

Si votre ordinateur est équipé d'un lecteur de cartes (schéma, D) vous pouvez utiliser les types de cartes suivants:

Fente	Type de carte	Contact de connexion
MS	Memory Stick	Présenter vers le bas
SD	Memory Stick Pro
MC	SD (Secure Digital)
	MMC (MultiMediaCard)
CF	CF (Compact Flash)	Présenter vers l'avant
	IBM® Microdrive
SM/XD	SmartMedia / XD	Présenter vers le bas

En insérant une carte dans une fente, un lecteur libre dans le poste de travail se met en marche.

• seulement s'il s'agit d'un support de données supplémentaire.

Le système graphique

Votre ordinateur est équipé d'une carte graphique haute performance.

• Accélération Haute Performance
• Accélération interactive Direct3D
• Accélération vidéo pour DirectDraw/DirectVideo, MPEG-1, MPEG-2, DVD et la technologie vidéo Indeo®
• Gestion de l'alimentation ACPI

Fraquency de rafraichissement ELEVEE

La carte graphique peut, en fonction de la résolution, offrir une fréquence de rafraîchissement de 60 Hz à 240 Hz.

Résolution	Couleurs	Résolution	Couleurs
640 x 480	8-, 16-, 32bit	1600 x 900	8-, 16-, 32bit
800 x 600	8-, 16-, 32bit	1600 x 1200	8-, 16-, 32bit
1024 x 768	8-, 16-, 32bit	1920 x 1080	8-, 16-, 32bit
1152 x 864	8-, 16-, 32bit	1920 x 1200	8-, 16-, 32bit
1280 x 960	8-, 16-, 32bit	1920 x 1440	8-, 16-, 32bit
1280 x 1024	8-, 16-, 32bit	2048 x 1536	8-, 16-, 32bit

Vous pouvez ajuster la configuration de la carte graphique à l'aide du programme d'aide «Propriétés de l'affichage»

Le pilote graphique garantit qu'on ne puisse pas désirer une résolution inadaptée au système graphique. La fréquence de rafraîchissement recommandée pour les équipements à tube cathodique (CRT) est de 75-85 Hz, et de 60-75 Hz pour les moniteurs à cristaux liquides. Consultez à ce sujet le manuel d'utilisation de votre moniteur.

Connexion du PC a un televiseur

À l'aide des sorties vidéo (TV-out) à l'arrière de votre ordinateur, vous avez la possibilité d'utiliser un téléviseur comme écran du PC.

Remarque : pour connecter votre appareil à votre PC, il vous faut un câble S-video ou vidéo composite. Il n'est pas fourni, mais peut être acheté dans un magasin spécialisé.

Regardez dans le mode d'emploi de votre télévisueur quel câble est nécessaire.

Pour connecter votre PC a votre televiseur, procedez COMME SUIT:

Remarque : pour obtenir la fonction TV, il faut que la télé soit connectée avant de démarrer le PC.

1. Quittez Windows et éteignez le PC.
2. Connectez l'entrée de vidéo composite ou de S-vidéo de votre appareil à la sortie correspondante (position V1/V2) du PC.
3. Pour voir maintenant l'image du PC sur votre téléviseur, allumez le téléviseur.
4. Démarrez le PC et attendez que Windows soit complètement chargé.
5. Dans le programme « Propriétés de l'affichage » vous pouvez définir la configuration.
6. Terminez la configuration en cliquant sur «OK».

Remarque : les sorties vidéo ne sont prévues que pour la reproduction. Pour l'enregistrement, utilisez les entrées vidéo.

La carte son

Votre ordinateur possède une carte son stéréo.

La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0.

Cela garantit un fonctionnement optimal pour tous les programmes et les yeux courants.

Remarque : la sortie enceintes / casque est prévue pour des enceintes amplifiées ou un casque. Des enceintes non amplifiées ne vont pas sur cette sortie ou ne restituent qu'un son de qualité médiocre.

Vous pouvez effectuer les réglages nécessaires pour la configuration des haut-parleurs, etc. par l'intermédiaire du logiciel fourni.

À l'aide du symbole à droite de la barre des tâches, vous pourrez ouvrir le logiciel de configuration pour effectuer les réglages utilisateur.

Raccordement USB

Remarque : les appareils raccordés directement au bus USB ne doivent pas dépasser 500 mA. La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950).

Si ces appareils nécessitent une puissance supérieure, il est nécessaire de vous munir d'un Hub (distributeur/amplificateur).

Jusqu'à 127 appareils peuvent être raccordés aux ports USB (Universal Serial Bus 1.1 et 2.0) à condition qu'ils respectent les normes USB.

Le transfert de données s'effectue à 1,5 Mbits ou 12 Mbits, selon l'appareil connecté. USB 2.0 peut atteindre jusqu'à 480 Mbits.

Remarque: branchez toujours, dans la mesure du possible, vos appareils USB au port sur lequel ils ont été installés. Sinon, ils recevront un nouveau code d'identification et le système d'exploitation vous obligera à récommencer l'installation du pilote.

IEEE 1394 (câble électrique)

La connexion IEEE 1394, également connue sous le nom de iLink ou FireWire, est un bus série standard pour le transfert rapide de données numériques TV/Vidéo, PC et audio.

Possibilité d'utilisation du IEEE 1394

• Connexion d'appareils numériques de l'industrie des loisirs tels que : haut-parleurs, caméscope et magnétoscope numériques, Digital Video Disc (DVD), téléviseur etc.
• Utilisations multimédia et vidéo. Autres appareils comme par ex. imprimante, scanner etc.

Specifications techniques

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbits/s, ce qui représente un transfert de données de jusqu'à 50 Mo par seconde.
• Les appareils peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le câble standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à l'alimentation (8 à 40V, 1,5 A max.). Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par câble, des prises à 4 pôles sont utilisées.
• La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950).

Remarque : vous devez avoir raison parmi les portes IEEE 1394 (en option) à l'avant du PC, car ils ne peuvent pas fonctionner en même temps.

La carte radio/tv

(équipement optionnel)

Regarder la télévision

Pour enregistrer ou écouter des programmes radio ou télévisés sur votre ordinateur, il vous faut un programme spécifique. Vous trouvez ce logiciel facile à manipuler dans le menu démarrer dans la rubrique programmes ; Medion Home Cinema XL est déjà préinstallé sur votre ordinateur. Dans l'aide en ligne (F1), vous trouvez des indications supplémentaires. Dans la rubrique Paramètres Autoscan vous pouvez lancer une recherche d'émetteurs afin de régler vos programmes. Vous pouvez utiliser le programme avec la commande à distance optionnelle (voir l'aide en ligne et/ou le mode d'emploi fourni séparément).

Le logiciel est réglé en fonction de la carte radio/TV intégrée et de la carte mère fournie. Si vous utilisez d'autres combinaisons de matériel, vous risquez de provoquer des dysfonctionnements.

Attention! Les enregistrements audio ou vidéo nécessitent beaucoup d'espace dans la mémoire (jusqu'à 2,4 Go/heure). Placez ces données dont vous n'avez pas besoin dans „mes documents“ sur CD-Rs (CD enregistrables) ou enregistrez-les sur le lecteur D.

Fonctionnement du réseau

Votre PC est relié à une connexion réseau Fast Ethernet.

Vous pouvez trouver d'autres explications sur le réseau dans le menu d'aide Windows®.

Qu'est-ce qu'un RESEAU?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (imprimante, modem et lecteurs optiques).

Voici quelques exemples en pratique :

• Dans une entreprise, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante via le réseau et sauvegardent leurs données sur un serveur.
• Dans un foyer privé, les PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de jouer à des jeux en réseau ou d'échanger des données.

Wireless LAN (réseau RADI)

Wireless LAN est un équipement optionnel.

Si votre PC est doté de cette fonctionnalité, les composants (module PCI Mini) sont déjà intégrés et actifs dans votre ordinateur. Si elle n'est pas déjà intégrée, une antenne externe (facultative) doit éventuellement être vissée à l'entrée antenne Wireless LAN. Vous pouvez au besoin couper cette fonction dans le Gestionnaire de périphériques de Windows®.

Cette fonction vous permet d'établir une connexion réseau par radio vers le récepteur correspondant.

Information de sécurité

Attention! N'utilisez la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc.) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous êtes certain que ne subsiste aucun risque de détérioration.

Conditions

Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est un appareil de transmission radio qui communique avec votre PC et pilote l'accès au réseau auquel vous êtes raccordé.

Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés Internet. Ils permettent l'accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellement être payants.

On trouve souvent des points d'accès avec modem DSL intégré. Ces routeurs établissent la liaison avec une connexion Internet DSL existante et le Wireless LAN.

Il est également possible de créer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès. Cependant, un réseau sans router est limité aux appareils qui lui sont directement connectés.

La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g/802.11b. Autres normes (par exemple 802.11a) ne sont pas supportées.

Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les appareils. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau.

La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur. Si la station distante utilise le standard IEEE 802.11b, la vitesse de transfert maximale sera de 11 Mbps.

Regler les problemes DUS au RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans le Voisinage réseau?

Vérifier l'autorisation en mettant le nom du PC concerné.

Pourquoi reçoit-on un message d'erreur lorsqu'on clique dans le Voisinage réseau?

Le nom de l'ordinateur doit être unique dans le réseau et ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes réseau n'arrivent pas à communiquer entre elles. À quoi cela peut-il être dû ?

Il se peut qu'une des cartes réseau en action travaille avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbits) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le pilote réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un câble croisé.

Veuillez également contrôler les protocoles et les configurations.

Le transfert de données est inexact ou très lent. À quoi cela peut-il être dû?

Peut-être que vous avez utilisé le mauvais câble (UTP / CAT3 ou inférieur) ou il est situé à côté d'un câble électrique ou d'une autre source d'électricité.

Vous trouvez d'autres erreurs traitées dans l'aide de Windows à l'aide du mot-clé « erreur de réseau »

Modem

Ce chapitre traite des systèmes équipés d'un modem.

Le modem incorporé peut recevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum.

Etant donné que, selon les règlements de certains fournisseurs d'accès, le débit des modems est limitée, la vitesse de téléchargement maximale possible peut être restreinte. La vitesse effective peut dépendre de plusieurs paramètres.

Les données envoyées par l'utilitaire au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse est une ligne téléphonique analogue compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

Port série COM

Le port série à 9 broches sert à la connexion de périphériques série tels que modems externes, lecteurs de cartes ou périphériques de pointage. Ce port est désigné par les noms COM1 ou COM2 et gère le protocole de transmission et de réception asynchrone 16550. En général, il faut ce que l'on appelle un câble modem neutre, qui est la plupart du temps fourni avec les appareils.

Logiciels

Cette section traite du logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

Découvrez windowsxp

Le système d'exploitation Windows XP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

AIDE et support WindowsXP

Vous trouverez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseillé pour les débutants tout comme pour les professionnels. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

Démarrer

1. Choisissez lieutenant

Formation microsoftinteractive

Nous vous conseillons le programme « Formation Microsoft Interactive » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de Windows XP.

Le but de ce programme est de faciliter aux débutants ainsi qu'aux utilisateurs expérimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des présentations multimédia avec des séquences vidéo et vocales représentent le contenu de chaque domaine thématique clairement.

Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« Formation Microsoft Interactive » propose …

L'utilisation de Windows XP - Les nouvelles fonctions de Windows XP - Le mode d'inscription et d'annulation, l'administration de l'utilisateur pour construire une structure sécurisée. - La configuration de l'accès à Internet L'utilisation du programme de Messagerie... et encore plus

Utilisez le programme afin de comprendre mieux vos PC et de l’utiliser au mieux possible. Il vous servira aussi de source d’information complémentaire afin de reconnaître et d’éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliquez sur

Tous les programmes

1. Sélectionnez
2. Le programme se trouve dans le dossier « Accessoires », sous-dossier « Formation Microsoft Interactive »

Enregistrement sur CD

Nous décrivons ici la création de CD avec le logiciel Nero. Ne suivez ces indications que si vous utilisez ce programme de gravure. Vous trouverez des informations utiles pour Nero dans l'aide en ligne.

Remarque : une opération d'écriture doit toujours avoir lieu seule. Fermez les programmes en cours (réception de télécopies, l'écran de veille, Gestion de l'Alimentation, etc.).

Demarrer NERO - express

Procédez comme suit pour lancer Nero - Express :

1. Cliquez sur

démarrer

1. Sélectionnez

Tous les programmes

1. Le programme se trouve dans le réseau «Nero», dans le sous-dossier «Nero OEM», et on peut le lancer en cliquant sur «Nero-Express».
2. Une zone apparait qui permet de paramétrer facilement les différents médias. Suivez les instructions à l'écran.

Remarque: le programme Nero - Burning ROM SE possède des fonctions avancées et s'adresse particulièrement aux utilisateurs expérimentés. Vous pouvez lancer ce programme via le réseau « Nero » ou en le sélectionnant directement dans le menu rapide Programmes.

Pour des informations détaillées, reportez-vous à l'aide en ligne exhaustive (touche F1).

Installation de logiciels

Remarque: si votre système d'exploitation est program mé de telle manière que l'installation de logiciels et de pilotes n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), le dialogue correspondant apparaîtra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Attention! Lors de l'installation de programmes ou de pilotes, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes éventuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvegarde de données.

Comment installer vos logiciels :

Suivez les indications livrées par l'éditeur du logiciel. Nous décrivons ici une installation « typique » comme suit. Lorsque vous insérez le CD, le menu d'installation démarre automatiquement.

Si vous n'êtes pas sûr de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Toutes les programmes ⇒ Accessoires ⇒ Assistant Compatibilité des programmes.

Remarque : si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l'aide de Windows XP pour y remédier.

Exemple d'une installation manuelle sans Autorun :

1. Cliquez sur

Démarrer

puis

Exécuter...

1. Saisissez la lecture du lecteur de CD-R dans la fenêtre « Ouvrir », suivi d’un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suivez les instructions du programme.

Desinstallation des logiciels

Pour retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes :

1. Cliquez sur

Démarrer

1. Cliquez sur

Panneau de configuration

1. Puis CHOISISSEZ le programme suivant:

Ajouter ou supprimer des programmes

1. Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l’écran.

Activation de windows

Microsoft a inséré l'activation du produit pour se protéger contre la piraterie de logiciels. Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni Windows ^XP étant donné qu'ils sont activés pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé.

Vous pouvez activer Windows XP autant de fois que vous le souhaitez si cela avait être nécessaire. Vous trouvez des informations détaillées dans le système d'aide.

Activation du produit avec votre ordinateur

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivre les étapes suivantes.

1. Veuillez sélectionner Activation par téléphone et cliquez sur Suivant jusqu'à atteindre l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparait. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparaissant à l’écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur.

Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation.

L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous êtes familiarisé avec ce type de manipulations.

Démarrage du setup bios

Vous ne pouvez démarrer le programme de configuration qu'au démarrage du système. Si le PC a déjà été lancé, fermez Windows XP et redémarrez-le.

Avant de redémarrer le PC, appuyez sur la touche « Suppr » et gardez-la enfoncée jusqu'à ce que le message « Entering Setup » apparaisse.

Réglage windows du clavier

Vous trouverez des indications sur le clavier à la page 29.

• Avec ALT + TAB vous pouvez changer de fenêtre active.
• Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au précédent.
• ALT + F4 ferme le programme ou la fenêtre en cours.
• Ctrl + F4 la fenêtre d'un programme.

Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu « Démarrer » par Ctrl + ESC. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec ALT + Barre d'espace + U.

• Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide de l'explorateur

Appuyez sur la touche Windows (E) + E.

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration :

1. Cliquez sur „Démarrer“, en bas à gauche sur l’écran puis sur „Panneau de configuration“.
2. Ouvrez « Imprimante et autres périphériques » et cliquez sur « Souris »

Vous pouvez alors procéder au réglage de la souris en fonction de vos besoins (configuration de la surface de cliqueage, vitesse du double clique, indicateur de la souris...).

Comment copier des données, un texte ou des images vers un autre endroit ?

Le but est d'utiliser les dossiers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier intermédiaire. Puis allez à l'emplacement où

vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Fonction de démarrage automatique du lecteur optique.

Lorsque vous introduisez un CD, celui-ci sera lu selon son contenu (musique, vidéo etc.). Si ce n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général :

1. Ouvrez le « Bureau »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnez la fiche « Exécution automatique »
5. Activez l'option « Me demander à chaque fois de choisir une action » afin d'activer le démarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

Sujet

Sauvegarde de Données et de Système.... 61

Réinstallation du système 63

Première aide sur les dysfonctionnements... 69

Assistance pour les pilotes 71

Transport 72

Recyclage et élimination 73

Réinstallation et réparation 75

Sauvegarde de données et de système

Les programmes décrits sont intégrés dans Windows. Vous trouvez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « Démarrer ». Veuillez également lore les indications page 4.

Sauvegarde de données

Procédez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Backup » et en plus le programme « Assistant Transfert de fichiers et de paramètres ». Les deux programmes se trouvent sous Toutes les programmes ⇒ Accessoires ⇒ Outils système. Procédez à la sauvegarde sur disquette de vos mots de passe et de la configuration de votre système.

Programmes de maintenance

L'utilisation régulière des programmes « Défragmentateur de disque » et « Nettoyage de disque » peut éliminer les sources d'erreur et augmenter les performances du système. Le programme d'aide « Informations système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous Toutes les programmes ⇒ Accessoires ⇒ Outils système.

Fichier de reinstallation du MOT de PASSE

Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passe, chaque utilisateur local devrait sauvegarder ses mots de passe et les conserver en un endroit sûr. Si l'utilisateur oublie son mot de passe, le mot de passe peut être réinstallé à l'aide du fichier de sauvegarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local. Vous trouverez des informations sur la méthode de sauvegarde sur disquette dans le programme d'aide Windows.

Réinstallation du système

Windows XP propose une fonction utile qui permet d'enregistrer des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuellement. Vous pouvez prendre vous-même les décisions et configurer en fonction de la place prise par l'enregistrement. Vous trouvez ce programme dans Toutes les programmes ⇒ Accessoires ⇒ Outils système.

Nous vous conseillons de programmer des points de réinstallation avant de réaliser l'installation d'un nouveau logiciel ou d'un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez en général la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d'être effacé. Veuillez lire dans le paragraphe suivant, les possibilités pour remédier à une mauvaise installation.

Correction d'erreurs

Windows XP contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans le centre d'aide et de support de Windows.

Saisissez les termes « Vue d’ensemble de la réparation » afin d’estimer quelle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers/pilotes de périphériques
• Désactivation des périphériques
• Console de réinstallation
• Réinstallation du système
• Dernière configuration connue en fonction Mode de sécurité et réinstallation du système
• CD d'installation Windows

Windows Update

Windows Update est l'extension en ligne de Windows. Utilisez Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.

Le site Web est régulièrement complété par de nouveaux contenus, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur ; votre portable est ainsi protégé et son bon fonctionnement assuré.

Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialément adaptées à la configuration de votre portable.

Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandée" et automatiquement sélectionnée pour installation.

Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.

Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :

1. Ouvrez Windows Update dans l'aide et le centre de Support.
2. Cliquez sur Rechercher des mises à jour.
3. Lorsque vous explorez les mises à jour disponibles dans chaque des catégories, cliquez sur Ajouter afin de sélectionner la mise à jour souhaitée et l'ajouter aux mises à jour à installer. En cliquant sur le raccourci Plus d'infos, vous pouvez également voir une description complète de chacun des éléments.
4. Une fois que vous avez sélectionné toutes les mises à jour souhaitées, cliquez sur Examiner les mises à jour et les installer, puis sur Installer.

Informations de mise a jour windows relatives a la securite des donnnees

Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :

• Numéro de version du système d'exploitation
• Numéro de version d'Internet Explorer
• Numéros de version d'autres programmes logiciels
• Identificateurs Plug & Play du matériel

Windows Update respecte la confidentialité de vos données privées et n'enregistre pas votre nom, votre adresse, votre adresse e-mail ou toute autre forme de données personnelles. Les informations rassemblées sont utilisées uniquement lorsque vous visitez le site Web. Elles non plus ne sont pas enregistrées.

Remarque : la mise à jour ne peut se faire que par Internet.

Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Reinstallation de la configuration d'origine

Si votre système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

Option 1: Restaurer les fichiers de démarrage

Option 2 : Restauration des fichiers systèmes et des pilotes

Option 3 : Restaurer l'état initial

Limites de la reinstallation

Ces limites ne concernent que l'option 3 :

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Les actualisations de drivers et les compléments de Hardware ne seront pas pris en compte.

Attention! Toutes les données du disque C, ainsi que le dossier « Documents and Settings » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impérativement les indications des pages 4 et 61).

La réinstallation de l'option 3 sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront éventuellement être renouvelées.

Attention! Si vous effacez le réseau E:\Recover ou les fichiers qui s'y trouvent, la restauration n'est plus possible. Pour plus de suture, vous pouvez copier le fichier FACTORY. PQI et tous les autres fichiers FACTORY.00X sur un CD-R.

Mise en PLACE de la reinstallation

1. Lisez avant tout impérativement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le disc Application-/Support et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Premiere AIDE sur les dysfunctionnements

Les mauvais fonctionnements ont des causes diverses, parfois banales, parfois dues à un périphérique matériel défectueux. Nous nous efforçons de vous montrer le fil conducteur pour solutionner le problème.

Si les mesures que nous vous indiquons n'apportent pas la solution, n'hésitez pas à nous appeler, nous vous aidrons volontiers!

Commencer par un contrôle visuel minutieux des câbles de connexion. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'ordinateur et le périphérique matériel sont alimentés par le secteur.

• Contrôlez la prise électrique, le câble secteur et tous les interrupteurs à proximité de la prise de courant.
• Eteignez l'ordinateur et vérifiez tous les câbles de liaison. Vérifiez également la bonne connexion du périphérique matériel rattaché à votre ordinateur. N'intervertissez pas sans discernement les câbles des différents appareils, même si ils sont absolument identiques. Les attributions de broches peuvent être différentes. Après vous être assuré que l'ordinateur est alimenté et que toutes les connexions sont intactes, redémarrez l'ordinateur.

L'exécution régulière des programmes Windows® « Défragmentateur de disque » et « Nettoyage de disque » permet d'éliminer des sources d'erreur et d'augmenter la puissance du système.

Le programme d'aide « Informations système » se trouvant dans le classeur de programme « Outils système » s'avère également très utile.

Assurez-vous que votre ordinateur n'est pas en mode "Stand-by/Veille". Activez pour cela n'importe quelle touche du clavier.

L'heure et la date sont fausses.

• Double-cliquez sur le symbole heure situé dans la barre des tâches et entrez les données exactes.

Après le redémarrage, une autre lecture de lecteur est affectée aux cartes du lecteur de cartes.

• Cela peut se produire lorsque le lecteur de cartes actualise ses éléments au moment du démarrage du système. Le cas échéant, de nouveaux identificateurs sont attribués, ce qui peut créer de nouvelles lettres de lecteur pour certaines cartes.

Le lecteur optique ne lit plus de données.

• Vérifiez que le disque est bien en place.
• Vérifiez que le lecteur figure bien dans l'explorateur et testez un autre disc.

La souris ne fonctionne pas.

• Vérifiez le câble de connexion.
• Testez le fonctionnement de la souris dans une autre application. Est-ce que les périphériques sont désactivés?

Le disque dur ne dispose pas de suffisamment de place.

• Les enregistrements audio ou vidéo nécessitant beaucoup d'espace mémoire (jusqu'à 2,4 Go/heure). Sauvegardez sur des CD-R les fichiers inutilisés se trouvant dans "Mes Documents" ou déplacez-les sur le lecteur D:.

Le PC ne démarre pas.

• Si les câbles sont correctement raccordés, essayez de rétablir l'alimentation du PC. Placez l'interrupteur de l'alimentation situé à l'arrière du PC sur la position 0 (ÉTEINT). Maintenez appuyé l'interrupteur principal de la façade durant 10 secondes. Attendez 5 secondes supplémentaires puis redémarrez le PC.

Avez-vous ENCORE BESOIN d'aide?

Si les suggestions indiquées au chapitre précédent n'aboutissent pas à la solution souhaitée, contactez notre hotline. Nous essaierons de vous aider par téléphone. Avant de faire appel à notre Centre Technique, munissez-vous des renseignements suivants:

• Avez-vous procédé à des modifications ou extensions de la configuration de base ?
• Avec quel type de périphérique matériel travailliez-vous?
• Quels messages s'affichent sur l'écran, à supposer que vous ayez des messages?
• Quel logiciel avez-vous employé quand la panne s'est produite?
• Quelles démarches de dépannage avez-vous entreprises pour solutionner le problème?

Assistance pour les pilotes

Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps.

D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir.

Vous trouverez les pilotes actuels à l'adresse Internet suivante:

http://www.medion.fr

Transport

Tenez compte des remarques suivantes pour le transport de votre PC :

• Afin d’éviter tout dommage lors du transport, emballez le PC dans son carton d’origine.

Nettoyage et entretien

La durée de vie de votre PC peut être prolongée si vous prenez les précautions suivantes :

Attention! Le boîtier du PC ne contient aucune pièce à entretenir ou à nettoyer.

• Débranche toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage. Nettoyez le PC à l'aide d'un linge humide et propre. N'utilisez aucun solvant, ni produit de nettoyage caustique ou gazéiforme. N'utilisez pas de CD-ROM de nettoyage pour nettoyer votre lecteur de CD-ROM/CDRW/DVD ni aucun autre produit prévu pour le nettoyage de la lentille du laser. Le laser n'a pas besoin d'être nettoyé.

Recyclage et élimination

Cet appareil ainsi que son emballage ont été réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.

En fin d'utilisation, l'appareil est repris pour être réutilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

Attention! Une batterie au lithium se trouve sur la carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets ménagers. Ils sont repris gratuitement par le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.

Si vous avez des questions concernant l'élimination, veuillez contacter votre point de vente ou notre service après-vente.

Consignes de sécurité relatives à l'utilisation des PILES

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler, CHAuffer fortement, s'enflammer voire exploser, ce qui peut endommager votre vie.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants. En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.
• Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).
• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
• Ne court-circuitez jamais les piles.
• Évitez la chaleur et ne jetez pas les piles au feu.
• au pourrait entrer en contact avec le liquide des piles. Si cela avait arrivé, rincez abondamment les zones concernées à l'eau claire et consultez immédiatement votre médecin.
• Évitez les coups et les fortes secousses.
• N'intervertissez jamais la polarité.

Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.

• N'utilisez pas ensemble des piles neuves et usagées ou bien des piles de types différents. Cela pourrait engendrer un dysfonctionnement de votre appareil. En outre, la pile la plus faible se déchargerait trop rapidement.
• Retirez immédiatement les piles usagées de l'appareil.
• Retirez les piles en cas d'inutilisation prolongée de votre appareil.
• Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type.
• Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.
• Les piles usagées ne sont pas des déchets domestiques! Protégez notre environnement et éliminez les piles usagées de façon appropriée. Le cas échéant, adressez-vous à votre revendeur ou à notre service clientèle - Merci!

Réparation

• Confiez la réparation de votre PC exclusivement à du personnel qualifié. Si vous n'avez pas les qualifications nécessaires, faites appel à un technicien de maintenance. Adressez-vous à votre service après-vente si vous avez des problèmes avec votre PC.
• Si une réparation est nécessaire, adressez-vous exclusivement à nos partenaires/agréés.

Consignes pour le technicien de maintenance

• Débranche tous les câbles d'alimentation et de branchement avant d'ouvrir le boîtier. Si l'alimentation du PC n'est pas coupée avant l'ouverture, il y a danger de mort par électrocution. En outre, les composants risquent d'être endommagés.
• Les composants internes du PC peuvent être endommagés par une décharge electrostatique. Effectuez les extensions du système et les remplacements de pièces, ainsi que les réparations, dans un endroit antistatique. S'il n'en existe pas, portez une manchette antistatique ou touchez un corps métallique conducteur. Les dommages causés par une mauvaise manipulation seront réparés à vos frais.
• N'utilisez que des pièces de rechange du fabricant.

Attention! Ne pas exposer des piles au lithium ni à des températures élevées ni au feu. Ne pas les laisser à la portée des enfants. Si l'échange d'une pile n'est pas fait de manière appropriée, il y a risque d'explosion. Remplacez la pile par une pile du même type (CR2032) qui vous est recommandé par le fabricant. Les piles au lithium sont des déchets spéciaux dont il convient de se débarrasser comme il est prévu.

Consignes sur le rayonnement laser :

• Le PC peut utiliser des dispositifs laser de la classe 1 à la classe 3b. Lorsque le boîtier du PC est fermé, le dispositif répond aux caractéristiques du laser classe 1.
• En ouvrant le boîtier du PC, vous avez accès à des dispositifs laser allant jusqu'à la classe 3b.

Lors de la dépose et/ou de l'ouverture de ces dispositifs laser, tenez compte des remarques suivantes :

• Les lecteurs optiques intégrés ne contiennent aucune pièce nécessitant entretien ou réparation.
• La réparation des lecteurs optiques est de la compétence exclusive du fabricant.
• Ne regardez pas le rayon laser, même avec des instruments optiques.
• Ne vous exposez pas au rayon laser. Évitez l'irradiation des yeux ou de la peau par un rayonnement direct ou diffusé.

Sujet

Conformité aux normes 79

Conditions de garantie 81

Index 83

Conformité aux normes

Votre ordinateur est conforme aux normes et directives suivantes:

Compatibilité electromagnetique (CEM)

Exigences de compatibilité électromagnétique définies par les normes suivantes:

EN 55022	Appareils de traitement de l'information -Caracteristiques des perturbations radioélectriques - Limites et méthodes de mesure
EN 55024	Appareils de traitement de l'information - Caracteristiques d'immunité - Limites et procédures de contrôle
EN 61000-3-2	Compatibilité electromagnétique - Limites pour les émissions de courant harmonique (courant appelé par les apparciels <= 16A par phase)
EN 61000-3-3	Compatibilité electromagnétique (CEM) - Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les équipements ayant un courant appelé <= 16 A (par phase)

Les prises d'antenne de la carte TV sont conformes aux normes EN55013 et EN55020.

Securite electrique

Exigences de sécurité électrique définies par la norme suivante:

EN 60950-1

Sécurité des appareils de traitement de l'information

Ergonomie

Exigences ergonomiques définies par les normes suivantes:

DIN EN ISO		Exigences ergonomiques pour travail de bureau avec termi-naux à écran de visualisation (TEV)
9241-3	Partie 3: Exigences relatives aux écrans de visualisation
9241-4	Partie 4: Exigences relatives aux claviers
9241-8	Partie 8: Exigences relatives aux couleurs affichées
9241-9	Partie 9: Exigences relatives aux dispositifs d'entrée autres que les claviers

Emissions acoustiques

Exigences en matière d'émissions acoustiques définies par la norme suivante :

ISO 7779 (ISO 9296)

Acoustique - mesure des émissions acoustiques émises par les équipements liés aux technologies de l'information et aux télécommunications

L'ordinateur est conforme aux exigences en matière d'émissions acoustiques, selon ISO 7779, lorsque les valeurs suivantes sont respectées:

Mode de fonctionnement	Puisance sonore LwAd dB(A) (conforme à ISO 9296)
Fonctionnement à vide	4,8 (max.)
Accès aux lecteurs de disques	5,2 (max.)
	Pression sonore LpAm dB(A) (conforme à ISO 9296)
Mesuré en position de marche lorsque le fonctionnement se fait à vide	40 (max.)
Mesuré en position de marche lors de l'accès aux lecteurs de disques	47 (max.)

Information sur la conformite du MODEM

S'il est équipé d'un modem, cet ordinateur a fait l'objet d'un contrôle et répond à la directive européenne concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/CE).

Information sur la conformite du clavier/souris sans FIL

D'après les directives R&TTE (1999/5/EC) des émetteurs radio vérifiés et homologués, les appareils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :

• Récepteur / Clavier / Souris sans fil

Ces émetteurs radio sans fil sont pourvus d'un marquage CE séparé. Vous pourrez obtenir les déclarations de conformité à l'adresse www.medion.com/conformity

Conditions de garantie

Le ticket de caisse ou la facture tiennent lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie. Vos droits statutaires ne sont aucunement limités par ces conditions de garantie. Si vous cédez le produit à un autre utilisateur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriété.

Nous garantissons que cet appareil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur présentation du justificatif, le reste de la période de garantie passé, en cas d'échange, automatiquement de la pièce originale à la pièce de remplacement.

Si vous nevez returner cet appareil et prétendre à la garantie, prenez soin de désinstaller auparavant tous les programmes, données et supports mémoire amovibles. Le matériel returné sans accessoires sera échangé sans accessoires.

L'obligation de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciels supplémentaires, virus, ou bien utilisation d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.

Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter. Dans certains pays, l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas, la validité des garanties explicites et implicites se limite à la période de garantie. À l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

Responsabilite limitee

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourrait prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations contenues dans ce manuel.

En aucun cas nous n'engageons notre responsabilité dans les cas suivants:

1. Revendication de tiers élevée contre vous en raison de pertes ou dommages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Activation de Windows 54

Arreter. 23

Assistance pour les pilotes.....71

BIOS Setup 55

Branchement 12

Branchement et mise en marche 8

Carte graphique 38

Carte radio/TV 43

Carte son 40

CF. 37

Cible.

Clavier. 29

Touches Alt, Alt Gr et Ctrl...30

Compact Flash 37

Conditions de Garantie. 81

Conformité aux normes

Compatibilité électromagnétique.........79

Émissions acoustiques......80

Ergonomie. 79

Sécurité électrique. 79

Conformité aux normes......79

Connexion

Alimentation 22

Appareils de réception 19

Appareils USB 21

Clavier 15

LAN (Réseau local) 17

Modem/RNIS. 17

Moniteur. 14

Périphériques sur port parallèle 16

périphériques sur port série 16

Souris 15

USB/IEEE1394. 21

Connexion antenne Radio/TV 20

enceintes 18

entrée vidéo. 19

Microphone 19

Téléviseur 20

Consignes de sécurité 3

Contrat de licence 24

Copier des données 57

Couvercle frontal : ouverture et fermeture.....13

Demarrer 23

Disque dur. 31

Dysfonctionnements 69

Émissions acoustiques 80

Enregistrement sur CD. 51 Entretien. 72 Ergonomie. 9, 79 Erreurs et causes possibles.... 70 Explorer Démarrage rapide..... 56

Formation Microsoft Interactive 50

Fréquence de rafraîchissement 38

Graveur 36

Hotline. 71

IBM® Microdrive 37

IEEE 1394 (Câble électrique)........42

Interrupteur principal. 23

Interrupteur secteur 23

LAN (Réseau local) 17 Lecteur de cartes. 37 lecteur de disques 33 Lecteur de disques optiques... 33 Lieu d'installation 8 Limites de la réinstallation..... 67 Logiciels. 49

Maintenance. 72 Memory Stick 37 MMC 37 Modem 48 Modem/RNIS. 17 MultiMediaCard 37

Nero 51 Nettoyage 72 Numéro de série... ii

Page de démarrage Windows® 25 Port parallèle. 16 Port série. 16 Port série COM 48 Première aide 69 Produit de nettoyage 72

Qualité. ii

Raccordement source d'enregistrement.... 19 USB 41 Rayonnement laser 76 Recyclage et élimination.... 73

Réinstallation de la configuration d'origine 67 Réinstallation du système......63 Réparation 75 Répertoire important. 32 Réseau 44 LAN Access Point. 45 Régler les problèmes dus au réseau 47 Wireless LAN 45 Responsabilité limitée 82

Sauvegarde de données et....61 Sauvegarde des données..... 4 SD 37 Secure Digital 37 Service après-vente. 69 SmartMedia. 37 Souris. 29

Technicien maintenance....75 Température ambiante 8 Transport. 72 Trucs et astuces. 56 Copier des données 57 Explorer Démarrage rapide. 56

USB 21 USB/IEEE-1394 21

Vérification du matériel......... 7

Windows® Update 65 Wireless LAN 45
