EURO 603/100D - Compresseur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur
Marque	Einhell
Modèle	EURO 603/100D
Pression de service maximale	6 bar
Alimentation électrique	230 V / 50 Hz
Puissance absorbée	1500 W
Type de compresseur	Sans huile
Capacité du réservoir	24 L
Débit d'air théorique	200 L/min
Poids	18 kg
Dimensions (L × l × H)	55 × 30 × 50 cm
Niveau sonore	97 dB(A)
Raccord de sortie	1/4" BSP
Fonctions principales	Gonflage, peinture au pistolet, nettoyage
Entretien et nettoyage	Vidanger le réservoir après chaque utilisation, nettoyer le filtre à air
Sécurité	Soupape de sécurité, arrêt automatique en cas de surpression
Pièces détachées et réparabilité	Filtre à air, soupape de sécurité, joints
Informations générales	Utilisation domestique et semi-professionnelle

FOIRE AUX QUESTIONS - EURO 603/100D EINHELL

Quelle est la pression maximale de ce compresseur ?

La pression de service maximale est de 6 bar, ce qui convient pour la plupart des outils pneumatiques et des travaux de gonflage.

Ce compresseur nécessite-t-il de l'huile ?

Non, c'est un compresseur sans huile. Il ne nécessite aucun entretien d'huile et produit un air plus propre.

Comment vidanger le réservoir ?

Après chaque utilisation, ouvrez la vanne de vidange située sous le réservoir pour évacuer la condensation. Cela évite la rouille et prolonge la durée de vie.

Puis-je peindre avec ce compresseur ?

Oui, il est adapté pour la peinture au pistolet avec un pistolet adapté. Le débit d'air de 200 L/min permet une application uniforme.

Quelle est la capacité du réservoir ?

Le réservoir a une capacité de 24 litres, ce qui offre une bonne autonomie pour les petits travaux.

Le compresseur est-il bruyant ?

Le niveau sonore est d'environ 97 dB(A). Il est recommandé de porter des protections auditives lors de l'utilisation.

Comment nettoyer le filtre à air ?

Le filtre à air se nettoie à l'eau savonneuse ou se remplace. Il est accessible sur le côté du compresseur. Un filtre propre garantit de bonnes performances.

Quels accessoires puis-je utiliser ?

Vous pouvez utiliser des pistolets à gonfler, des pistolets de peinture, des nettoyeurs haute pression (avec kit), et des outils pneumatiques avec un raccord 1/4''.

Dois-je débrancher le compresseur après utilisation ?

Oui, débranchez toujours l'appareil après utilisation et vidangez le réservoir pour des raisons de sécurité et de longévité.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange telles que le filtre à air et la soupape sont disponibles auprès des revendeurs agréés Einhell ou sur le site internet de la marque.

MODE D'EMPLOI EURO 603/100D EINHELL

Consignes générales de sécurité

Attention! Lors de l'utilisation de ce compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protéger contre la décharge électrique et les risques de blessure et d'incendie. Lisez et respectez ces instructions avant d'utiliser l'appareil.

1. Maintenez la zone de travail en ordre.

- Le désordre dans la zone de travail augmente le risque d'accident.

1. Prenez les influences de l'environnement en considération. N'exposez pas le compresseur à la pluie. Ne l'utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. N'utilisez pas le compresseur à proximité de liquides ou gaz inflammables.

2. Protégez-vous contre la décharge électrique.

- Evitez le contact avec des pièces mises à la terre, telles que les tubes, les appareils de chauffage, les cuisinières électriques ou les réfrigérateurs.

1. Tenez les enfants éloignés!

2. Prenez soin que d'autres personnes ne touchent pas compresseur ou le câble. Tenez-les à l'écart de votre zone de travail.

3. Conservez votre compresseur à un endroit sûr.

- Il est conseillé de conserver le compresseur non utilisé dans un local sec et fermé et inaccessible aux enfants.

1. Ne surchargez pas votre compresseur.

- Vous travaillez mieux et plus sûrement dans la gamme de puissance indiquée.

1. Portez des vêtements de travail appropriés.

- Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandable de porter des gants en caoutchouc et des chaussures antiglissantes pendant les travaux à l'extérieur. Si vous avez les cheveux longs, portez un filet.

1. Utilisez des lunettes de sécurité.

- Utilisez un masque de protection respiratoire pour les travaux produisant de la poussière.

1. Préservez le câble.

- Ne tirez pas le compresseur par le câble; n'utilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l'huile et des arêtes vives.

1. N'élargissez pas trop votre rayon d'action.

Evitez une position anormale. Veillez à adopter une position sûre. Maintenez toujours votre équilibre.

1. Entretenez votre compresseur soigneusement.

- Maintenez votre compresseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes d'entretien. Contrôlez régulièrement la fiche et le câble; en cas de détérioration, faites-les remplacer par un spécialiste agréé. Contrôlez régulièrement les câbles de rallonge et remplacez-les s'ils sont endommagés.

1. Retirez la fiche de la prise de courant.

- En cas de non-utilisation et avant l'entretien.

1. Enlevez les clés à outil.

- Avant de mettre l'appareil en marche, assurez-vous que les clés et les outils de réglage ont été enlevés.

1. Evitez le démarrage intempestif.

- Avant de brancher l'appareil, vérifiez que l'interrupteur est mis hors circuit.

1. Utilisation du câble de rallonge à l'extérieur.

- N'utilisez à l'extérieur que des câbles de rallonge homologués à cet effet et spécifiquement marqués.

1. Soyez toujours attentif. Observez votre travail. Procédez de manière sensée. N'utilisez pas le compresseur si vous êtes peu concentré.

2. Contrôlez que votre compresseur n'est pas endommagé.

- Avant d'utiliser le compresseur, vérifiez soigneusement que les dispositifs de sécurité ou les

pièces légèrement endommagées fonctionnent parfaitement et conformément aux fins. Contrôlez que le fonctionnement des pièces mobiles est assuré; vérifiez qu'elles ne sont pas coincées ou endommagées. Toutes les pièces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pièces détériorés seront réparés ou remplacés de manière adéquate par un service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs endommagés seront remplacés par un service après-vente. N'utilisez pas d'outils dont l'interrupteur ne se laisse pas mettre en et hors service.

1. Attention!

- Nous vous conseillons pour votre propre sécurité d'utiliser uniquement les accessoires et les appareils supplémentaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le fabricant. L'utilisation d'outils ou accessoires autres que mentionnés dans le mode d'emploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne.

1. Faites effectuer des réparations exclusivement par un spécialiste électricien. Ne confiez les réparations qu'à un spécialiste électricien, sinon il y a risque d'accident pour l'utilisateur.

2. Raccordez le dispositif d'aspiration de poussière.

3. Si des raccords pour des dispositifs d'aspiration de poussière existent, veillez à ce que ceux-ci soient raccordés et utilisés.

4. Bruits

- Les bruits de ce compresseur sont mesurés selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE). Le niveau sonore sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, des mesures d'insonorisation doivent être prises pour l'utilisateur.

Gardez bien ces consignes de sécurité.

F

Lisez attentivement le mode d'emploi avant la mise en service!

Caractéristiques techniques Euro 603/100 D
Branchement secteur 400 V ~ 50 Hz
Puissance du moteur kW 3
Vitesse de rotation du compresseur min-1	1300
Pression de service: bar 10
Capacité du réservoir à pression (en litres) 90
Débit d'air efficace à 6 bar l/min. 310
Puissance d'aspiration théorique l/min. 500
Niveau de puissance acoustique LWA en dB (A) 93
Niveau de pression acoustique LPA en dB (A) 83
No. d'art.: 40.433.10
No. d'identification 91019

L'appareil est antiparasité selon les directives CE 82/499 CEE.

Instructions d'implantation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le compresseur.
  ●Avant la mise en service, contrôlez le niveau d'huile dans la pompe du compresseur.
• Il est recommandable d'installer le compresseur à proximité du consommateur.
• Evitez les tuyaux à air et les câbles d'alimentation (câbles de rallonge) longs.
• Veillez à ce que l'air aspiré soit sec et sans poussière.
  ●N'installez pas le compresseur dans un local humide ou détrempé.

• Le compresseur complet a déjà subi l'épreuve du type de construction. Avant la mise en service il n'est pas nécessaire de passer un autre contrôle par un expert du TÜV (association de contrôle technique). Conservez impérativement les certificats d'usine et d'épreuve ci-inclus.

• Vous êtes obligés de présenter ces certificats lors du contrôle de l'installation par un expert de l'Inspection du Travail ou de la Caisse de Prévoyance contre les Accidents. Voir aussi le certificat de fabrication sous "Notes pour l'utilisateur".

Consignes de sécurité pour les travaux avec l'air comprimé et la peinture au pistolet

Attention! Observez la norme UVV-VBG 16!

Le compresseur et les conduites atteignent de hautes températures pendant le fonctionnement. Vous pouvez vous brûler en les touchant.

Maintenez les gaz ou fumées aspirés par le compresseur libres d'impuretés; elles pourraient prendre feu ou exploser dans le compresseur.

En desserrant le raccord souple, maintenez la pièce d'accouplement du tuyau avec la main pour empêcher des

blessures dûes au rebondissement du tuyau.

Portez des lunettes de sécurité pendant les travaux de pistolage. Les corps étrangers et les pièces éjectées peuvent facilement provoquer des blessures.

Ne dirigez le pistolet à air ni sur des personnes ni ne l'utilisez pour nettoyer les vêtement que vous portez.

Suivez les consignes de sécurité relatives à la peinture au pistolet!

Attention. Respectez la norme UVV-VBG 23.

●N'utilisez ni laques ni solvants à un point d'inflammation inférieur à 21° C.
●Ne chauffez ni laques ni solvants.
●Si vous employez des liquides nocifs, il est indispensable de vous protéger par un filtre (masque de visage). Suivez aussi les informations de protection données par les fabricants de tels matériaux.

F

●Ne fumez en aucun cas pendant les travaux de pistolage. Les fumées de peinture sont aussi facilement inflammables.
●Le feu nu est interdit; n'utilisez pas non plus de machines produisant des étincelles.
●Ne gardez ni ne mangez d'aliments ou de boissons dans le local de travail. Les fumées de peinture sont nocives.
●Le local de travail doit être plus grand que 30 m3; assurez un changement d'air suffisant pendant les travaux de pistolage et de séchage. Ne pas pulvériser contre le vent. Respectez par principe les règlements de la police locale lors du pistolage de produits inflammables ou dangereux.
●N'utilisez pas de fluides tels que white-spirit, alcool butylique et dichlorométhane en contact avec le tuyau à pression en chlorure de polyvinyle (durée de vie réduite).

Service de réservoirs à pression conformément à la réglementation relative aux réservoirs à pression (§ 13)

1. Celui qui utilise un réservoir à pression est obligé de le conserver dans un état conforme aux prescriptions, de l'utiliser et de le surveiller selon les règles. Il est de même tenu à effectuer immédiatement les travaux nécessaires d'entretien et de réparation et de prendre les mesures de sécurité appropriées selon les circonstances.

2. Le cas échéant, l'autorité de surveillance peut ordonner des mesures de contrôle nécessaires.

3. Il est interdit d'utiliser un réservoir à pression en état défectueux qui pourrait mettre les employés ou des tiers en danger.

4. Dans le cas où le réservoir à pression des classes III, IV, VI et VII présente des défauts sur les parois subissant une pression, ce qui pourrait entraîner une mise hors service selon § 13, alinéa 3, l'utilisateur doit immédiatement informer un expert et convenir avec lui des mesures requises à prendre.

Mise en service

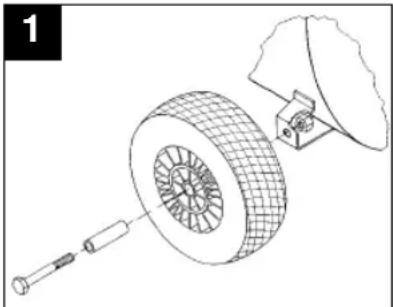

Montage des roues:

Les roues fournies doivent être montées selon la figure 1. Veillez à ce que la valve se trouve à l'extérieur.

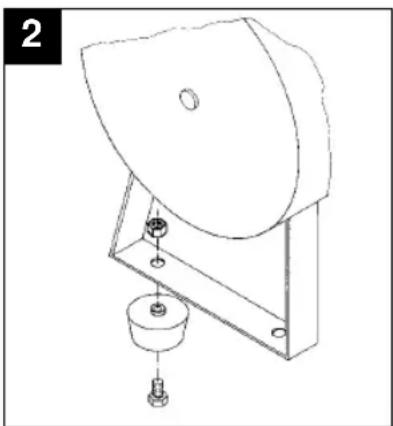

Montage des tampons en caoutchouc:

Les tampons en caoutchouc doivent être montés sur le pied d'appui selon la figure 2.

Installation électrique:

Le compresseur est fourni d'un câble secteur sans fiche CEE. Le montage d'une fiche CEE doit être exécuté par un spécialiste.

Important!

Faites attention au bon sens de rotation. Voir la flèche de direction sur le capot de la courroie trapézoïdale ou sur la roue de ventilateur.

En cas de défaillance de phase, de surcharge et de court-circuit, le moteur à courant triphasé est protégé contre les dommages de l'enroulement par un contacteur-disjoncteur dans le la boîte de raccordement du moteur.

Si le courant nominal est dépassé, le contacteur-disjoncteur arrête l'appareil. Après que le contacteur-disjoncteur a arrêté l'appareil, il faudra mettre l'interrupteur manométrique hors circuit (voir fig. 3, position 1). Après une courte pause de refroidissement, le compresseur peut être remis en marche en appuyant sur l'interrupteur manométrique. Les conduites longues, les câbles de rallonge, les enrouleurs de câble etc. peuvent occasionner une baisse de tension et empêcher le démarrage du moteur. A des températures inférieures à 0° C, il peut être difficile de démarrer le moteur.

F

Explication du panneau de contrôle et d'affichage

1 Interrupteur Marche/Arrêt
2 Manomètre (indication de la pression de la chaudière)
3 Manomètre (indication de la pression réglée)
4 Réducteur de pression (réglage de la pression)

Maintenance et entretien

●Eau de condensation

Evacuer tous les jours l'eau de condensation en ouvrant la soupape de vidange (sur le fond du réservoir à pression).

●Valve de sécurité

La valve de sécurité est réglée sur la pression maximale admissible du réservoir à pression. Il n'est pas admissible de dérégler la valve de sécurité ou d'en enlever le plomb.

●Contrôler régulièrement le niveau d'huile:

Le niveau d'huile doit être visible dans le verre-regard entre le point de contrôle rouge du niveau d'huile et la ligne supérieure du verre-regard. Vidange: Huile

recommandée: SAE 15W/40 ou équivalent. Le premier remplissage doit être vidangé après 100 heures de fonctionnement. Après, vidangez l'huile toutes les 500 heures de fonctionnement et remplissez avec la nouvelle huile.

●Vidange:

Mettez le moteur hors circuit et retirez la fiche de la prise de courant. Après avoir évacué la pression d'air éventuelle, vous pouvez dévisser la vis de vidange d'huile (fig. 4, position2) sur la pompe du compresseur. Pour éviter que l'huile ne sorte sans contrôle, laissez-la couler dans une tôle d'égouttage pour le recueillir dans un récipient. Si l'huile ne s'est pas complètement écoulée, nous vous recommandons d'incliner un peu le compresseur.

Déposez l'huile usée à une station de collecte appropriée.

Après avoir évacué l'huile, resserrez la vis de vidange d'huile.

Enlevez le couvercle de la vis de remplissage d'huile à l'aide d'un tournevis et remplissez avec la nouvelle huile jusqu'à ce que le niveau d'huile dans le verre-regard ait atteint le point rouge. Remettez ensuite le couvercle sur la vis de remplissage d'huile.

Explication de la pompe du compresseur

1 Filtre
2 Vis de vidange d'huile
3 Vis de remplissage d'huile
4 Verre-regard
5 Point de contrôle du niveau d'huile

●Nettoyage du filtre d'aspiration

Le filtre d'aspiration empêche l'aspiration de poussière et de salissures. Il est indispensable de nettoyer ce filtre au moins toutes les 300 heures de fonctionnement. Un filtre d'aspiration bouché réduit considérablement la puissance du compresseur. Le filtre peut être retiré selon la figure 4. Nettoyez le filtre avec de l'essence à détacher et remettez-le en place.

Attention! Attendez que le compresseur soit complètement refroidi! Risque de brûlure!

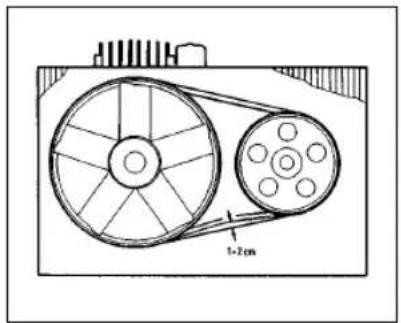

●Retendre la courroie trapézoïdale:

Retirez la fiche de la prise de courant. Enlevez le capot de la courroie trapézoïdale. Desserrez les quatre vis de fixation du moteur et employez une cale en bois pour pousser le moteur vers l'arrière entre la pompe et le moteur jusqu'à ce que la courroie trapézoïdale soit suffisamment tendue pour qu'en appuyant avec le doigt, elle ait un jeu de 1 à 2 cm.

Réglage de l'interrupteur manométrique

L'interrupteur manométrique est ajusté à l'usine.

Pression de mise en circuit: 8 bar Pression de mise hors circuit: 10 bar

Vous réglez la pression de mise hors circuit P sur la vis 1. En tournant vers la droite, la pression de mise hors circuit augmente. En tournant vers la gauche, la pression de mise hors circuit diminue.

La différence de pression ΔP entre la pression de mise en circuit et la pression de mise hors circuit peut être réglée à l'aide de la vis 2.

En tournant vers la droite, la différence de pression ΔP augmente ce qui réduit la pression de mise en circuit.

En tournant vers la gauche, la différence de pression ΔP diminue ce qui augmente la pression de mise en circuite.

Causes éventuelles de pannes

qui provoquent une surcharge du moteur et ainsi une réaction de la protection contre les surcharges:

●tension de secteur trop élevée
●températures d'ambiance trop élevées et ventilation insuffisante
●valves du compresseur défectueuses ou valve de retenue non étanche
●niveau d'huile minimal, palier de bielle fonctionnant sans souplesse

Après une pause de refoidissement, remettez les moteurs à courant alternatif en circuit. Evitez le contact avec les agrégats chauds et la tuyauterie.

Commande de pièces de rechange

Pour les commandes de pièces de rechange, vous devrez indiquer les références suivantes:

●Type de l'appareil
●No. d'article de l'appareil
●No. d'identification de l'appareil
●No. de pièce de rechange de la pièce requise

NL

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
