SIMBA HD FRANSAT - Récepteur satellite ASTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite HD
Marque	ASTON
Modèle	SIMBA HD FRANSAT
Standard de réception	DVB-S2, MPEG-4/MPEG-2
Résolution vidéo HD	1920x1080i, 1280x720p
Nombre de chaînes	3500
Tuner	Simple, DiSEqC 1.0, Tone burst
Connectiques	HDMI 1.2, 2x Péritel (TV/VCR), USB 2.0, sortie audio optique, sortie audio RCA
Lecteurs de carte	2 (Viaccess 3.0)
Enregistrement	Sur disque dur externe ou clé USB, jusqu'à 3 programmes simultanés, 8 programmables
Direct différé	Oui
Guide électronique des programmes (EPG)	Oui
Contrôle parental	Oui (verrouillage par code)
Alimentation	230 V AC, 50 Hz, consommation 32 W (veille 24 W)
Température de fonctionnement	5°C à 50°C
Garantie	12 mois
Normes et certifications	EN 55020, EN 55013, EN 61000, EN 55022, EN 55024, EN 60065, Directive 2002/95/CE
Entretien	Chiffon sec, ne pas utiliser de détergents liquides
Sécurité	Ne pas ouvrir le capot, éviter l'humidité, ne pas obstruer les fentes d'aération
Mise à jour	Par satellite ou via USB
Fonctions supplémentaires	6 listes favorites, télétexte, sous-titres, multi-langues, radio numérique

FOIRE AUX QUESTIONS - SIMBA HD FRANSAT ASTON

Comment installer mon récepteur SIMBA HD pour la première fois ?

Branchez le récepteur à votre téléviseur via HDMI ou Péritel, connectez l'antenne satellite, puis allumez. Suivez les instructions à l'écran : choisissez la langue, lancez l'installation automatique qui détecte votre configuration. Ensuite, sélectionnez le type de recherche de chaînes (FRANSAT ou totale). Validez avec OK pour terminer.

Puis-je enregistrer des programmes ? Comment ?

Oui, vous pouvez enregistrer sur un disque dur externe ou une clé USB connectée au port USB avant. Appuyez sur la touche SMART Key et sélectionnez 'Lancer l'enregistrement' ou utilisez directement la touche ●. La durée par défaut est de 4 heures, modifiable par tranches de 30 minutes. Vous pouvez enregistrer jusqu'à 3 programmes simultanément.

Comment programmer un enregistrement à l'avance ?

Allez dans le menu 'Programmation des Enregistrements' (sous-menu). Choisissez un emplacement libre, définissez les paramètres (chaîne, date, heure, durée) et validez avec OK. Vous pouvez programmer jusqu'à 8 enregistrements. Pour un programme protégé, entrez le code PIN de la carte.

Que faire si ma carte FRANSAT n'est pas reconnue ?

Vérifiez que la carte est insérée correctement dans un des deux lecteurs, puce vers le haut. Assurez-vous que la carte est activée. Si le problème persiste, effectuez une nouvelle recherche de chaînes via 'Mise à jour des bouquets' dans le menu 'Recherche de Programmes'. Contactez le service client si nécessaire.

Comment mettre à jour le logiciel du récepteur ?

Vous pouvez mettre à jour par satellite (automatique) ou via USB. Pour l'USB, téléchargez le fichier sur www.aston-france.com, copiez-le sur une clé USB, insérez-la dans le récepteur, puis allez dans 'Mise à jour du récepteur' (menu 'Informations, Régions et niveau parental') et suivez les instructions.

Puis-je utiliser une clé USB ou un disque dur externe ? Quelles sont les recommandations ?

Oui, le port USB avant accepte les clés USB et disques durs externes. Le support doit être formaté par le récepteur si nécessaire (attention : un disque dur jamais formaté ne peut pas être formaté par le récepteur). Le courant USB est limité à 500 mA. Utilisez la fonction diagnostic dans le menu pour vérifier la compatibilité pour l'enregistrement HD.

Comment configurer le contrôle parental ?

Lors de l'installation initiale, vous pouvez définir un niveau parental et un code. Pour modifier, allez dans 'Informations, Régions et niveau parental' ou utilisez la touche SMART Key en mode vidéo. Le code doit être différent de 0000. Verrouillez des chaînes ou enregistrements via la fonction 'Verrouiller cette chaîne' dans la liste.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles, remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le récepteur. Si le problème persiste, réinitialisez le récepteur (cela n'affecte pas la télécommande) ou contactez le service après-vente.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Allez dans le menu 'Paramétrage' > 'Système'. Appuyez sur la touche verte de la télécommande. Entrez votre code parental, puis validez. Attention : cela efface tous les réglages, les chaînes installées et les favoris.

Le récepteur chauffe, est-ce normal ?

Oui, il est normal qu'il dégage de la chaleur en fonctionnement. Assurez-vous de ne pas obstruer les fentes d'aération et de ne pas le placer dans un meuble fermé. Si la température devient excessive, vérifiez la ventilation. La température de fonctionnement est comprise entre 5°C et 50°C.

MODE D'EMPLOI SIMBA HD FRANSAT ASTON

Photos non contractuelles

Mentions légales

Conformité aux réglementations européennes :

Le récepteur SIMBA® HD respecte les normes EN 55020 : 1999, EN 5501 3 + A1 4, EN 61 000 part 4 - Section 2, EN 61 000

part 4 - Section 4, EN 61000 part 4 - Section 11, EN 55022 : 1998, EN 55024 : 1998 + A1, et EN 60065.

SIMBA® HD est également conforme à la Directive Européenne 2002/95/CE.

Chez ASTON®, le développement est un processus continu et en constante évolution. En conséquence, nous nous réservons le droit d'apporter des changements et améliorations.

SIMBA® HD est une marque déposée et détenue par ASTON®, fabriquée sous licence de Dolby Laboratories.

Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

Vous venez d'acquérir le récepteur SIMBA® HD d'ASTON®.

Nous vous remercions d'avoir fait confiance à ASTON® pour l'achat de ce produit.

Le récepteur SIMBA® HD et la télécommande sont garantis pour une période de 12 mois.

Ce manuel d'utilisation vous donne des explications et des conseils pratiques pour une prise en main immédiate de votre SIMBA® HD. Vous pourrez profiter du meilleur de la télévision numérique et recevoir l'offre FRANSAT. Doté de 2 lecteurs de carte à puce, SIMBA® HD vous ouvre également l'accès à d'autres bouquets satellite. SIMBA® HD vous permet aussi d'enregistrer vos programmes sur un disque dur externe ou une clé USB, via le port USB en face avant.

Recommandations

Avant de brancher votre SIMBA® HD, nous vous recommandons d'observer quelques consignes d'utilisation et de sécurité.

N'essayez jamais d'ouvrir le capot de votre récepteur si celui-ci est sous tension. N'essayez jamais de démonter votre récepteur. Evitez de placer votre SIMBA® HD dans un endroit humide. - Comme tout appareil électrique, votre récepteur dégage de la chaleur en fonctionnement. Ceci est tout à fait normal. Evitez donc de le placer dans un meuble fermé ou de bloquer les fentes d'aération. - Nous vous recommendons de ne rien poser sur votre récepteur (vase, nappe...). Placez votre récepteur SIMBA® HD sur un meuble stable. - Vérifiez que le voltage de la prise secteur correspond à celui inscrit sur la face arrière de votre récepteur. Evitez l'utilisation de plusieurs prises multiples imbriquées. Ne nettoyez jamais votre récepteur lorsque celui-ci est sous tension. N'utilisez jamais de détergents ou de chiffons humides. Débranchez et utilisez un chiffon sec. Pour nettoyer votre SIMBA® HD, nous vous conseillons d'utiliser la feutrine prévue à cet effet, livrée avec le produit. Si vous vous absentez pour une longue durée, nous vous recommendons de débrancher ce récepteur du secteur.

Sommaire

A Face avant 2 B Face arrière 2 C Télécommande 3

2 Branchements 4

A. Reliez SIMBA® HD à votre TV HD + Magnétoscope/Lecteur DVD/Graveur DVD Péritel. B. Reliez SIMBA® HD à votre TV HD + Home Cinéma + Lecteur DVD/Graveur DVD HD.

3 Installation de VOTURE récepteur 5

A. Installation automatique 5 B. Configuration manuelle de vos antennes 7

4 Principes de navigation de votre récepteur 10

A Navigation en mode vidéo 10 B Navigation dans la liste des chaînes, des radios et des bouquets 11 C Navigation dans la liste des enregistrements 12 D Navigation dans les listes favorites 13 E Zoom sur... 13

5 Le MENU 17

A Navigation dans le Menu 17 B Sous-menu "Paramétrage" 17 C Sous-menu "Recherche de Programmes" 18 D Sous-menu "Supervision" 19 E Sous-menu "Programmation des Enregistrements" 20 F Sous-menu "Informations, Régions et niveau parental" 20

6 La fonction enregistrement VIA le PORT USB 21

A. Principes de fonctionnement 21 B. Remarques 22

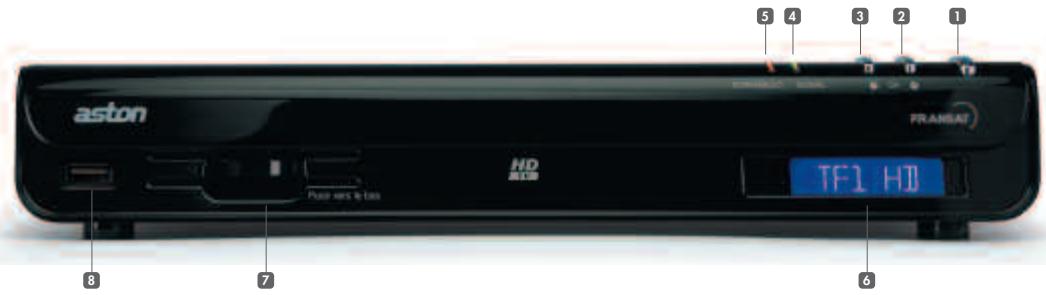

Description de votre récepteur

Touche marche/mise en veille Touche de sélection des chaînes Accès à la chaîne suivante 3 Touche de sélection des chaînes Accès à la chaîne précédente 4 Indicateur de présence d'un signal

5 Indicateur de signal crypté 6 Afficheur LCD bleu rétroéclairé blanc 7 Lecteurs de carte 8 Port USB 2.0

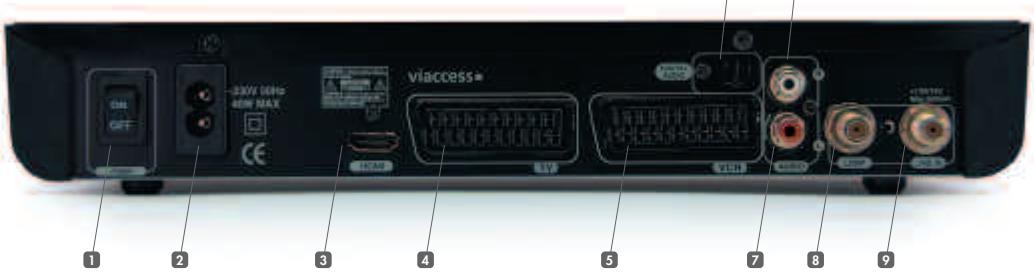

FACE arrière

Interrupteur 2 Prise secteur rasoir 3 Prise HDMI 4 Prise Peritel TV 3 Prise Peritel magnétoscope, lecteur/graveur DVD

6 Sortie Audio optique 7 Sortie RCA Audio L/R (Gauche, Droite) 8 Sortie satellite 9 Entrée antenne satellite

Paaee

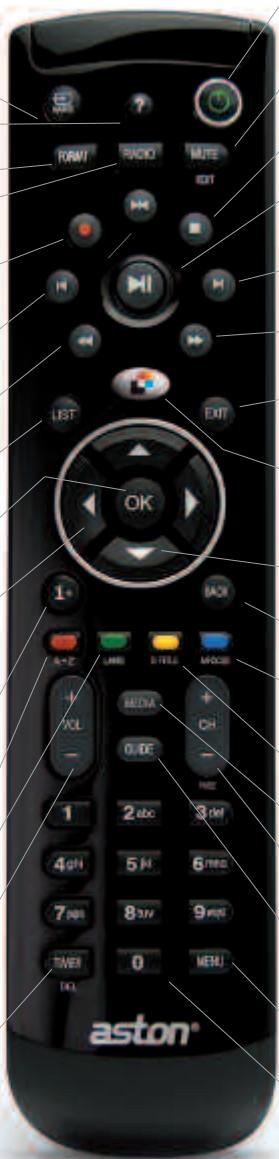

Telecommande

• Choisir la source TV, SAT ou magnétoscope.

- Afficher l'aide.

• Modifier le format de l'image.

• Afficher la liste des radios et les bandes de radios.

Lancer l'enregistrement.

• Reculer par tranches de 5 minutes dans la lecture d'un enregistrement.

• Enclencher le retard rapide.

• Afficher la liste des chaînes, des radios, des favorites et des enregistrements.

• Valider ou entrer dans les sous-menus et les rubriques. Rappeler la dernière liste utilisée.

Augmenter et diminuer le son. - Passer de la liste des chaînes/radios à la liste des bandes de chaînes/radios. - Passer d'une liste favorites à une autre. - Passer des enregistrements vidéo enregistrements audio. - Naviguer d'une fenêtre à une autre.

• Afficher les informations sur les éléments de l'écran "Supervision".
• Afficher le mini-guide des programmes.

• Faire le tri alphabétique des listes.

• Changer la langue audio courante.

Volume + / -

Augmenter ou diminuer le son.

-Programmer la mise en veille/Supprimer.

Allumer ou mettre en veille.

• Poser un marqueur (touche non disponible sur SIMBA® HD).

• Couper et rétablir le son.

• Arrête l'enregistrement/la lecture.
• Arrête le direct différé

Lancer le direct différent Lancer la lecture/mettre en pause/reprise la lecture.

• Avancer par tranche de 5 minutes dans la lecture d'un enregistrement.

• Enclencher l'avance rapide.

• Dans l'écran "Supervision" et le Menu, ne revenir au mode vidéo.
• Revenir à l'écran précédent.

• Permet d'accéder à une liste de fonctions réalisables en fonction du mode du récepteur.

• Passer d'un item à un autre dans une liste.
• Changer de chaîne dans la liste courante.

• Revenir à l'écran précédent.

• Déplacer la parabole pour obtenir la qualité de signal optimale sur le satellite pointé (dans le cas d'un montage motorisé uniquement).

• Afficher les sous-titres disponibles.

• Afficher la liste des enregistrements.

CH+/-

• Changer de chaîne.
• Naviguer dans les listes page par page.

GUIDE

• Afficher le Guide Électronique des Programmes.

• Revenir au Menu.

Pavé alphanumérique

Saisir des lettres et des chiffres - Accéder directement à une chaîne.

A RELIEZ votre SIMBA® HD à votre TV HD + magnetoscope/lecteur dvd/graveur DVD péritel

Si vous souhaitez connecter un disque dur externe ou une clé USB à votre SIMBA® HD, utilisez le port USB prévu à cet effet en face avant de votre récepteur.

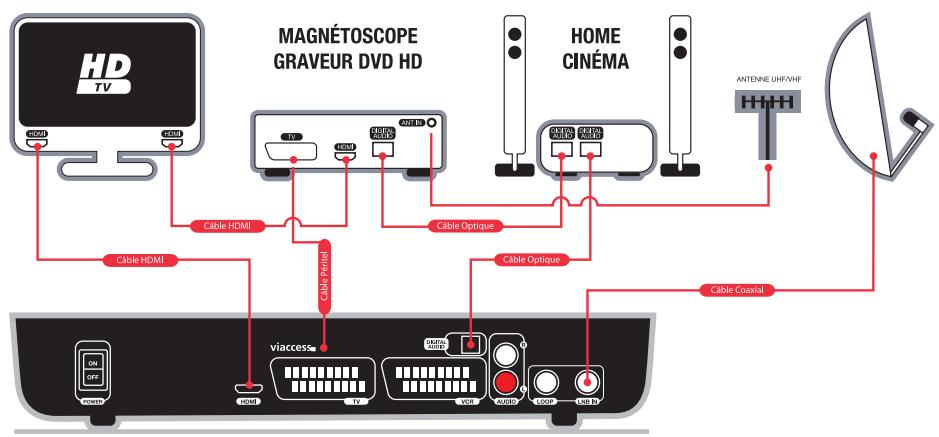

B RELIEZ votre SIMBA® HD à votre TV HD + HOME cinéma/lecteur dvd/graveur DVD HD

Le récepteur SIMBA® HD est fourni avec la carte FRANSAT. Elle vous permet de recevoir gratuitement les chaînes de la TNT disponibles par satellite via l'offre FRANSAT. Il s'agit d'une carte avec droits d'accès aux chaînes illimits*.

SIMBA® HD possède 2 lecteurs de carte à puce. Vous pouvez donc insérer, en plus de la carte FRANSAT, une carte d'abonnement à un autre bouquet satellite.

• sélectionner votre langue et de lancer, si vous le souhaitez, l'installation automatique de votre récepteur :
• Choisissez la langue des menus à l'aide des touches de la télécommande.
• Appuyez sur OK pour valider la langue et lancer l'auto-detection. SIMBA® HD détecte automatiquement les différents éléments de votre installation qui lui sont connectés ainsi que leurs paramètres (antenne satellite, téléviseur, disque dur externe/clé USB et cartes). Si vous souhaitez configurer et installer manuellement votre récepteur, appuyez sur BACK. Lorsque l'auto-detection est terminée, une fenêtre récapitulant les éléments détectés s'affiche. Dans cette fenêtre vous devrez indiquer si un ampli Dolby Digital ou un écran intégrant un décodeur Dolby Digital est connecté à votre SIMBA® HD. Si l'écran TV connecté à SIMBA® HD n'a pas de connexion HDMI, votre récepteur vous demandera également d'indiquer le format de votre TV. Si chaque satellite n'est détecté, SIMBA® HD vous proposera de lancer une nouvelle auto-detection ou de configurer manuellement vos antennes (plus d'informations page 7).
• Appuyez sur OK pour désirir le type d'installation des chaînes que vous souhaitez faire ou appuyez sur EXIT pour acceder au menu avancé et configurer manuellement votre récepteur.
• Étape 2 : si vous avez appuyé sur OK à l'étape précédente, vous accédez à une fenêtre vous proposant 3 types d'installation de vos chaînes (les intitulés ci-dessous sont susceptibles d'évoluer en fonction des cartes insérées dans votre récepteur) :

Recherche les chaînes de mes bouquets uniquement.

SIMBA® HD installe uniquement les chaînes et radios correspondant aux cartes insérées dans votre récepteur (carte FRANSAT, carte d'abonnement à un autre bouquet satellite*...), sous réserve que les satellites correspondant soient pointés par leur parabole.

A noter : lorsque vous lancez la recherche des chaînes FRANSAT, les chaînes trouvées sont placées dans une liste de chaînes dédiée, nommée "FRANSAT". Si plusieurs listes de chaînes FRANSAT sont disponibles, chacune apparaitra alors dans une liste dédiée et une demande vous sera faite pour sélectionner la liste souhaitée par défaut, c'est-à-dire celle qui apparaitra en premier lorsque vous appuierez sur la touche LIST de votre télécommande. Les chaînes de l'offre FRANSAT apparaitront également dans la liste globale des chaînes appelée "LISTE TV".

Les chaînes correspondant à vos autres cartes seront placées dans la liste globale des chaînes appelée "LISTE TV" (les radios seront placées dans "LISTE RADIO"). Certains opérateurs permettent d'obtenir la liste triée de leurs chaînes. SIMBA® HD installera alors automatiquement ces chaînes triées dans l'ordre de l'opérateur et en tête de la liste globale des chaînes.

Recherche la totalité des chaînes (y compris mes bouquets).

SIMBA® HD recherche les chaînes/radios de vos abonnements ainsi que toutes les chaînes et radios disponibles sur les satellites pointés par votre/vos parabole(s).

Rechercher les chaînes manuellement.

Si une carte FRANSAT est insérée, vous accéderez directement à la fonction "Saisie manuelle" de la rubrique "Mise à jour des bouquets". Vous pourrez alors rechercher les bouquets FRANSAT manuellement en saisissant la fréquence et le satellite désiré. Si aucune carte FRANSAT n'est insérée, vous accéderez directement au menu avancé pour rechercher vos chaînes manuellement (plus d'informations dans la rubrique "Recherche de programmes" page 18).

Quel que soit le type d'installation choisi, à l'issue de l'installation, vous accéderez aux étapes 3 et 4 :

• Étape 3 : CHOISSEZ VOIRE décrochage régional France 3 préféRED. Lorsque vous zapperez sur France 3 vous serez automatiquement dirigé vers le décrochage régional que vous avez choisi. Cependant, les autres décrochages resteront accessibles dans votre liste globale des chaînes.
• Étape 4 : CHOISISEZ le niveau parental à l'aide des touches «▶puis le code parental, différent de 0000, à l'aide du pavé alphanumeric. Vous pouvez également désirir de ne pas activer le contrôle parental.

Vous êtes ensuite automatiquement dirigé vers la vidéo.

En cas d'échéance de l'installation, SIMBA® HD vous demandera tout de même de définir le niveau parental. Vous accéderez ensuite au menu avancé vous permettant de configurer manuellement et de rechercher les programmes manuellement.

Vous pouvez paramétrer manuellement votre montage si vous souhaitez modifier votre installation (ajout d'une tête LNB, passage d'un montage fixe à un montage motorisé...) :

Appuyez sur la touche MENU de votre télécommande. Choisissez le sous-menu "Paramétrage" puis la rubrique "Antennes". - Une fenêtre "Choix du type d'installation" s'ouvre. Vous avez le besoin entre "Montage fixe" et "Montage motorisé". Attention : la modification de votre montage peut entraîner la perte d'une partie ou de la totalité des chaînes précédemment installées.

Montage FIXE

Lorsque vous choisissez "Montage fixe", une fenêtre "Paramètres Antennes" s'ouvre. Cette fenêtre vous permet de paramétrer votre montage si vous utilisez une antenne fixe.

Sélectionnez le type de montage utilisé (commutateur DiSEqC, tête monobloc,...). Sélectionnez l'entrée du commutateur à paramétrer. Choisissez le type de tête LNB reliée à l'entrée sélectionnée (universelle ou bande C). Choisissez le satellite vers lequel est pointée la tête LNB. Le niveau du signal s'affiche en bas. Si aucun niveau n'apparaît, aidez-vous d'une table des fréquences récente pour modifier les paramètres de zapping (polarisation, fréquence et débit symbole). En cas d'échec, vérifiez votre montage. Recommencez à partir du 2^ème point pour chacune des entrées du commutateur. À la fin de votre paramétrage, appuyez sur OK pour mémoriser vos installations.

Montage motorisé

Lorsque vous choisissez "Montage motorisé", vous accédez à la fenêtre principale "Paramétrage manuel".

Dans un premier temps, vous devez sélectionner les satellites auxquels vous souhaitez avoir accès avec votre antenne :

■ Sélectionnez "Activation des satellites". En utilisant les touches et OK, sélectionnez (ou désélectionnez) les satellites dans la liste. Une fois votre choix fait, appuyez sur BACK pour revenir à la fenêtre de paramétrage manuel.

Vous pouvez à présent vérifier le bon pointage de votre antenne :

Sélectionnez "Pointage des satellites". Choisissez le type de LNB utilisé et le satellite sur lequel vous souhaitez vérifier le pointage de l'antenne. Au besoin, modifiez les paramètres de zapping (polarisation, fréquence et début symbole). Appuyez sur OK. Une nouvelle fenêtre apparait. Vous pouvez désir de :

"Pointer le satellite" : appuyez sur OK, l'antenne motorisée se déplace vers le satellite sélectionné et à la position précédemment mémorisée. Utilisez les touches EST (touche verte), OUEST (touche jaune) puis lorsque vous avez un début de signal appuyez sur AUTOFOCUS (touche bleue) pour affiner le pointage. "Mémoriser la position satellite" : mémorise la position actuelle pour le satellite sélectionné. "Recalculer les positions satellite" : recalcule la position de tous les satellites à partir de la position actuelle du satellite sélectionné.

Si vous utilisez un moteur neuf, toutes les positions satellite se trouvent sur la position moteur. Vous devez retrouver manuellement ces positions en utilisant depuis la fenêtre "Paramétrage manuel" les touches EST (touche verte), OUEST (touche jaune) et AUTOFOCUS (touche bleue) jusqu'à atteindre un niveau de signal suffisant, memoriser cette position comme indiqué précédemment, puis recommencer pour chaque satellite.

La présence de divers obstacles (arbres, murs,...) autour de votre installation peut nécessiter d'imposer des limites au pointage de votre antenne :

• Depuis la fenêtre "Paramétrage manuel", sélectionnez "Mémoriser les limites".
• Déplacez le curseur sur "LIMITE EST" puis utilisez les touches EST (touche verte)/OUEST (touche jaune) pour définir la position limite de déplacement de I'antenne vers l'horizon EST. Cette position est memorisée automatiquement.
• Déplacez le curseur sur "LIMITE OU l'antenne vers l'horizon OUEST. Cette position est mémorisée automatiquement.
• Déplacez le curseur sur "ACTIVER LES LIMITES", sélectionnez "OUI" puis appuyez sur OK. Désormais la course de votre moteur sera réduite à l'intervalle de limite ainsi définis. Si vous souhaitez désactiver ces limites, rappelez la fenêtre "Mémoriser les limites", déplacez le curseur sur "ACTIVER LES LIMITES", sélectionnez "NON" puis appuyez sur OK.

La navigation dans le récepteur SIMBA® HD est simple et intuitive. Vous avez accès à un grand nombre de fonctionnalités en appuyant sur la touche SMART Key ( ) de votre télécommande, que vous soyez en train de regarder une chaîne (mode video), sur une liste de chaînes, sur la liste des radios, sur la liste des enregistrements ou sur la liste des favorites *.

Navigation en mode VIDEO

Lorsque vous regardez une chaîne TV, appuyez sur la touche SMART Key ( ) de votre télécommande pour accéder à une série de fonctionnalités. En utilisant les touches , puis en appuyant sur OK vous pouvez : ajouter la chaine que vous regardez à la liste des favorites, verrouiller/déverrouiller cette chaine, l'enregistrer, lancer le direct différé, accéder aux fonctions du support d'enregistrement, afficher le télétexte, modifier le code parental, accéder aux informations sur la chaine, accéder à la liste des TVs, accéder aux listes favorites, accéder à la liste des radios et accéder à la liste des enregistrements.

La touche FORMAT vous permet de modifier le format de l'image. La touche RADIO vous permet d'afficher la liste des radios. La touche ● vous permet de lancer l'enregistrement du programme que vous regardez et de désirer la durée de l'enregistrement. La touche ■ permet de le stopper. La touche Il vous permet de contrôler le direct : vous mettez en pause le programme que vous regardez et le reprenez quand vous le souhaitez. La touche LIST vous permet de faire apparaitre les listes disponibles : liste(s) des chaînes de l'offre FRANSAT, liste globale des chaînes TV, liste des radios, liste des favorites et liste des enregistrements (qui apparaisent sous les rubriques "Mes vidéos" et "Mes audios"). La touche OK appelle la dernière liste utilisée. La touche i+ appelle le mini-guide des programmes. Vous accédez aux informations du programme que vous regardez et du programme suivant avec les touches : chaîne, nom du programme, résumé, heures de début, heures de fin. L'appui sur les touches : yours permut de voir les informations relatives aux chaînes suivantes et précédentes, sans zapper. La touche rouge vous permet de faire le tri alphabétique de votre liste. La touche verte vous permet de changer la langue audio courante si un besoin est proposé. La touche jaune vous permet d'afficher les sous-titres si le choix vous est proposé. La touche MEDIA affiche la liste des enregistrements.

• Accessible si la recherche complète des chaînes et radios en clair a été effectuée ou suivant disponibilité dans vos abonnements.

La liste des fonctions citées dans les prochains paragraphes pourrait être enrichie par mise à jour de votre récepteur.

La touche GUIDE vous permet d'accéder au Guide Électronique des Programmes. Vous pouvez voir les programmes sur 2 semaines (sous réserve de disponibilité de l'information) et programmer leur enregistrement directement grâce à la touche SMART Key ( ). La touche TIMER/DEL vous permet de programmer la mise en veille de votre récepteur.

Attention : en mode vidéo comme dans les listes, les fonctions relatives à l'enregistrement d'une chaîne ou d'une radio ainsi qu'au direct différé n'apparaissent que si un support d'enregistrement (disque dur externe ou clé USB) est connecté à SIMBA® HD.

Navigation dans les LISTES des châines, des RADIOS et des bouquets

Pour faire apparaitre la liste des chaînes, appuyez sur la touche LIST de votre télécommande. Vous aurez alors le choix entre plusieurs listes des : liste des FRANSAT, liste de globale des chaînes ("LISTETV"), liste des radios, liste des favorites et liste des enregistrements ("Mes videos" et/ou "Mesaudios") Vous naviguez dans les listes avec les touches et selectionnez une liste avec la touche OK. Lorsque you selectionnez une liste, you trouvez, en bas de la fenetre, des pictogrammes qui you indiquent les boutons de la telecommande que you pouze utiliser pour agir sur cette liste. Par exemple, dans la liste globale des chaines TV, you pouze taper directement le numero d'une chaine en utilisant le pavé alphanumérique ou passer de la liste des chaînes à celle des bouquets avec les touches

Utilisation de la TOUCHE SMART KEY ( ) dans les LISTES des chaînes

L'utilisation de cette touche lorsque vous êtes dans une liste de chaînes vous permet de : trier la liste alphabétiquement*, afficher les chaînes HD, afficher les chaînes en clair, ajouter une chaîne en favorite, ajouter plusieurs chaînes en favorite, verrouiller/déverrouiller une chaîne, supprimer une chaîne, réorganiser la liste, enregistrer une chaîne, renommer une chaîne, accéder aux informations sur la chaîne, accéder aux radios et aux favorites...

Appuyez sur OK pour valider votre choix.

Le fonctionnement est le même pour la liste des radios.

• Si vous avez choisi de trier alphabetiquement votre liste, vous pouvez acceder rapidement aux chaines/radios commencant par une lettre precise, par exemple « S », en appuyant sur la touche du pave alphanumeric correspondante (appuyez 4 fois sur la touche 7 pour obtenir la lettre « S »).

Utilisation de la TOUCHE SMART KEY ( ) dans la LISTE des bouquets

Vous accédez à la liste des bouquets à partir des listes des chaînes ou des radios via les touches de la télécommande.

Dans la liste des bouquets, la touche SMART Key ( ) vous permet de : trier les bouquets par ordre alphabétique, supprimer un bouquet, ajouter le bouquet en favorite, renommer le bouquet, réorganiser la liste, accéder aux listes favorites, accéder à la liste des radios et accéder à la liste des enregistrements.

Navigation dans la LISTE des enregistrements

Pour accéder à cette liste, votre disque dur externe/clé USB doit être connecté à votre récepteur SIMBA® HD.

Pour accéder à la liste des enregistrements vidéo et audio disponibles sur votre disque dur externe/clé USB, appuyez sur la touche LIST de votre télécommande puis sélectionnez "Mes videos" ou "Mes audios". Vous pouvez également y accéder via la touche MEDIA. Pour passer de vos enregistrements vidéo à vos enregistrements audio, appuyez sur les touches de la télécommande. Pour vous déplacer dans la liste, utilisez les touches de la télécommande et validez en appuyant sur OK.

Utilisation de la TOUCHE SMART KEY ( ) dans la LISTE des enregistrements

Les fonctionnalités proposées lorsque vous appuyez sur la touche SMART Key ( ) vous permettent d'agir sur votre enregistrement : vous pouvez, entre autres, en lancer la lecture, le supprimer, le renommer et le verrouiller. Vous avez également la possibilité d'agir sur la liste en triant vos enregistrements par ordre alphabétique ou par date.

Utilisation de la TOUCHE SMART KEY ( ) en COURS de lecture

La touche SMART Key ( ) donne accès à toutes les fonctions de lecture d'une réserve : stop, pause, avance et retard rapides...

Ces fonctions sont également disponibles directement via les touches dédiées de la télécommande.

Navigation dans les LISTES favorites

Pour accéder aux listes favorites, appuyez sur la touche LIST de votre télécommande puis sélectionnez un nombre libre. Pour afficher les différentes listes favorites (FAV 1, FAV 2...) utilisez les touches ▲▼. Pour naviguer dans une liste (ex : FAV 1) utilisez les touches ▲▼ et validez en appuyant sur OK.

Utilisation de la TOUCHE SMART KEY ( ) dans la LISTE des favorites

La touche SMART Key ( ) vous donne accès à différentes fonctionnalités : tri alphabétique, verrouiller cette chaîne, supprimer cette chaîne de cette favorite, réorganiser la liste, lancer l'enregistrement, renommer cette favorite, accéder aux informations sur la chaîne...

La creation de LISTES favorites

Cette fonctionnalité est accessible avec la touche SMART Key ( ) de votre télécommande à partir du mode video, des listes des chaînes, des bouquets et des radios et du mode réorganisation.

Vous pouvez créer jusqu'à 6 listes favorites.

Ajouter une chaîne ou un bouquet en favorite

• Sélectionnez la fonction "Ajouter en favorite" ou "Ajouter cette chaîne en favorite" (suivant la dénomination dans les listes) en appuyant sur OK.
• Une fenêtre avec la liste des favorites s'ouvre. Sélectionnez la liste dans laquelle vous souhaitez la chaine à l'aide des touches ▲▼ et appuyez sur OK.

Ajouter plusieurs chaîns en favorite

• Cette fonction est accessible depuis les listes de chaînes et de radios. Appuyez sur la touche SMART Key ( ) et sélectionnez "Ajouter plusieurs chaînes en favorite". Choisissez la liste favorites dans laquelle vous souhaitez ajouter les chaînes en utilisant les touches ▲▼ puis appuyez sur OK. La liste des favorites s'affiche aux côtés de la liste des chaînes. Vous naviguez d'une fenêtre à l'autre avec les touches de la télécommande. Dans la liste des chaînes, sélectionnez en appuyant sur OK toutes les chaînes que vous souhaitez mettre en favorite. Elles sont automatiquement ajoutées dans la liste.

De votre récepteur

• Pendant que vous constituez votre liste favorite, vous pouvez utiliser la touche SMART Key ( 🅥 ). Si vous appuyez sur la touche SMART Key ( 🅥 ) lorsque vous êtes sur la liste des chaînes, vous aurez accès à des fonctionnalités qui peuvent vous aider pour constituer votre favourite : tri alphabétique de la liste, affichage des chaînes HD uniquement... Si vous appuyez sur la touche SMART Key ( ) pendant que la favorite en constitution est active, vous aurez accès à des fonctionnalités vous permettant d'agir sur cette favourite : vider la favourite, supprimer une chaîne de la favorite, renommer cette liste favorites...
• Appuyez sur BACK quand vous avez terminé pour enregistrer vos modifications et revenir à votre liste de chaînes.

Le DIRECT différé

Vous accédez au direct différé en mode vidéo en faisant apparaître la fenêtre des fonctions via la touche SMART Key ( ) ou en appuyant sur la touche II.

Lorsque vous lancez le direct différé, l'image sur votre écran se fige. - Un bandeau apparait en bas de l'écran. En appuyant sur OK vous lancez la lecture du direct différé. Le bandeau disparait. Vous pouvez le rappeler à tout moment avec la touche i+. Lors de la lecture du direct différé, vous avez accès, via la touche SMART Key ( ), aux fonctions "Reprene le direct", "Pause" et "Accélérer la lecture".

Les fonctions sont également disponibles via le bandeau du direct différé : vous naviguez avec les touches ▲▼ de la télécommande et validez avec OK.

Elles sont aussi disponibles en accès direct sur votre télécommande : la touche reprend la lecture du direct différé ou met en pause, les touches ▲▼ permettent de faire un retour ou une avance rapide et la touche permet de revenir au direct.

Enregistrer un programme

Vous souspoucezancerl'enregistrementd'unechaineoud'une radio lorsqueyouestesenmode video, sur les listedes des chaînes, sur la listedes radios et sur la listedes favorites: Vous appuyezancerl'enregistrementd'unechaineoud'une radio lorsquevousêtesenmode video, sur les listesdes chaînes, sur la listedes radios et sur la listedes favorites:

Appuyez sur la touche SMART Key ( ) de votre télécommande. La liste des fonctions disponibles apparait. Choisissez la fonction "Lancer l'enregistrement" et validez en appuyant sur OK. L'enregistrement d'un programme est également accessible via la touche de la télécommande. L'enregistrement se lance automatiquement. La durée de l'enregistrement est de 4 heures par défaut. Vous pouvez la modifier par tranche de 30 minutes en appuyant plusieurs fois sur au moment du lancement de l'enregistrement.

Pour arrêter l'enregistrement, appuyez sur la touche SMART Key ( ) et sélectionnez la fonction "Arrêter l'enregistrement".

Vous pouvez également arrêter votre enregistrement depuis n'importe quelle chaîne avec la touche. Une fenêtre répertoriant les enregistrements en cours s'ouvrira. Il vous suffira de sélectionner l'enregistrement que vous souhaitez interrompre en appuyant sur OK.

Vous pouvez enregistrer jusqu'à 3 programmes simultanément*.

Programmer vos enregistrements

Appuyez sur la touche MENU et choisissez le sous-menu "Programmation des Enregistements". - Appuyez sur OK pour entrer dans la rubrique "Programmation". La fenêtre de programmation s'ouvre. - Vous pouvez vous déplacer dans la fenêtre en appuyant sur les touches de votre télécommande. Pour programmer un enregistrement, sélectionnez un emplacement libre à l'aide des touches ▲▼ de la télécommande puis appuyez sur OK. La fenêtre "Programmation d'un enregistrement" s'ouvre. Utilisez les touches de la télécommande et/ou le pavé alphanumérique pour définir les paramètres de l'enregistrement et validez en appuyant sur OK. Vous pouvez également modifier les paramètres d'un enregistrement existant. Pour supprimer un enregistrement existant, sélectionnez-le et appuyez sur la touche DEL.

Dans le cas où le programme aurait un niveau moral supérieur à celui inscrit sur la carte FRANSAT, vous devez entrer le "Code Pin carte FRANSAT" qui vous sera proposé dans la fenêtre "Programmation d'un enregistrement". Si vous n'entrez pas ce code, l'enregistrement ne sera pas effectué. Le fonctionnement est le même pour vos autres cartes d'accès.

Vous pouvez programmer jusqu'à 8 enregistrements.

Le controle parental

Cette fonctionnalité est accessible avec la touche SMART Key ( ) de votre télécommande à partir du mode vidéo, des listes des chaînes et des radios, de la liste des favorites et des enregistrements.

• Sélectionnez la fonction "Verrouiller cette chaîne" ou "Verrouiller cet enregistrement" en appuyant sur OK. Le code parental vous est demandé. Saisissez le même que celui utilisé pour le niveau parental lors de la configuration. Vous avez ensuite la possibilité de le modifier soit via la fonction "Modifier le code parental" accessible en mode vidéo avec la touche SMART Key ( 🚤 ), soit dans le sous-menu "Informations, Régions et niveau parental" dans la rubrique "Choix du code parental". Lors d'une même session, le code parental ne vous sera demandé qu'une seule fois, au 1er verrouillage. Vous n'aurez pas à le retaper si vous désirez verrouiller d'autres chaînes. Le code parental deviendra actif après une mise en veille, une remise sous tension ou un changement de liste de votre récepteur.

La reorganisation des LISTES

Vous pouvez reorganiser une liste en appuyant sur la touche SMARTKey de votre télécommande lorsque vous êtes sur la liste des chaînes, la liste des bouquets des radios et des favorites. En mode reorganisation de liste, la touche OK vous permet de sélectionner et de manipuler une chaîne dans la liste, sans zapper.

Attention : vous ne pouvez pas réorganiser les listes des FRANSAT.

■ Sélectionnez la fonction "Réorganiser la liste" en appuyant sur OK. Vous revenez alors sur cette liste. Sélectionnez, dans la liste, la chaîne que vous souhaitez déplacer avec la touche OK. Choisissez le nouvel emplacement de la chaîne avec les touches ou CH + / CH- et validez en appuyant sur OK. Vous pouvez également entrer le numéro vers lequel vous souhaitez déplacer la chaîne. En appuyant sur la touche SMART Key ( ) vous pouvez, entre autres options, repasser en mode zapping. Vous pouvez également appuyer sur BACK pour sortir du mode.

Navigation dans le MENU

Appuyez sur la touche MENU pour accéder au menu principal.

Ce menu se compose de 5 sous-menus, chacun composé de rubriques.

La navigation dans les sous-menus se fait à l'aide des touches ▲▼ de la télécommande. Le choix des rubriques se fait avec les touches Pour accéder à une rubrique, appuyez sur OK. Pour vous déplacer dans une rubrique, utilisez les touches de la télécommande. Pour modifier vos paramètres, utilisez les touches de la télécommande et/ou le pavé alphanumérique et validez en appuyant sur OK. Dans le Menu, les sous-menus et les rubriques, la touche ? appelle l'aide.

Sous-menu"paramétrage

Il se compose de 3 rubriques : "Système", "Audiovisuels", "Antennes".

Cette rubrique vous permet de sélectionner la date, l'heure, le décalage GMT ainsi que les langues, la latitude, la longitude, le temps d'affichage des bandeaux à l'écran...

Veuillez faire une Réinitialisation Usine de votre récepteur en appuyant sur la touche verte.

Le code parental vous sera demandé. Entrez votre code et appuyez sur OK.

Attention : tous les paramètres que vous avez programmés ainsi que toutes les chaînes installées seront alors perdus.

Cette rubrique vous permet de paramétrer votre SimBA® HD en fonction des caractéristiques de la vente, la installation audiovisuelle (téléviseur, sortie audio, sortie vidéo, format du téléviseur, format HD, sortie auxiliaire...).

Rubrique "antennes

Cette rubrique vous permet de modifier le paramétrage de votre parabole (Type LNB, nom du satellite, fréquence, limite est,...). Vous trouverez plus d'informations sur cette rubrique page 7.

Attention : toute manipulation incorrecte peut provoquer un dysfonctionnement de SIMBA® HD.

Cette partie s'adresse aux utilisateurs initiés.

Ce sous-menu se compose de 4 rubriques : "Mise à jour des bouquets", "Recherche sur un satellite", "Recherche sur une fréquence", "Installation depuis l'USB".

Rubrique "mise à jour des bouquets

Cette rubrique vous permet de mettre à jour ou d'installer les bouquets reconnus par votre SIMBA@ HD : bouquet(s) FRANSAT et/ou bouquet(s) payant(s), suivant les cartes insérées dans votre récepteur. Vous pourrez également accéder à la fonction "Saisie manuelle" afin de rechercher les bouquets FRANSAT manuellement en saisissant la fréquence et le satellite désiré.

Rubrique "recherche sur un satellite

Vous pouvez lancer une nouvelle recherche des chaînes soit sur tous les satellites, soit sur un seul satellite.

Vous limitez la recherche des chaînes à une fréquence que vous choisissez.

Lorsque vous êtes dans cette rubrique, vous avez 3 choix :

Enregistrer votre installation vers l'USB.

Vous sauvegardez des configurations complètes sur votre USB ou disque dur externe : paramétrages antennes, liste des principaux et listes favorites. Vous pouvez ensuite les recopier sur votre SIMBA®HD ou sur un autre SIMBA®HD. Cette fonction vous sera particulièrement utile si, par exemple, vous avez du faire une Réinitialisation Usine et que vous avez perdu tous vos paramètres.

Vous sauvez sauvegarder plusieurs configurations sur un même support d'enregistrement.

"Recapituler une installation de l'USB".

Cela vous permet de recopier sur votre SIMBA® HD les configurations que vous avez enregistrées sur une clé ou un disque dur externe via la fonction "Enregistrer votre installation vers l'USB".

Récupérer une liste Satcodx de l'USB.

Cette rubrique s'adresse à des utilisateurs initiés. Récupérer une liste satcodx depuis votre USB vous permet de créer une liste de chaînes personnalisée et de l'instruire sur votre récepteur rapidement. L'intérêt de cette fonction est également de pouvoir installer de nombreuses chaînes sans avoir besoin de lancer un scan.

La création d'une liste Satcodx se fait à partir d'un ordinateur en vous connectant à Internet.

Lancez votre explorateur Internet et saisissez l'adresse suivante: http://satcodx.rocam.com/generator.shtml - Vous créez une liste de chaînes selon vos préférences : satellite sur lequel vous souhaitez récapucérer les chaînes (il faut que ce satellite soit pointé par votre parabole. Vous pouvez désirer un ou plusieurs satellites en fonction de leur type d'installation), type de chaînes (numériques, HD, chaînes en clair, chaînes cryptées...), langue, fréquence... Vous disposez d'un besoin important de critères qui vous permettent de créer une liste de chaînes personnalisée. - Une fois que votre liste est créée, cliquez sur le bouton en bas de page "Generate user define channel list and downloading file". - Une fenêtre s'ouvre. Choisissez "Enregistrer". Connectez votre clé USB ou votre disque dur à votre ordinateur, et suivez la procédure pour enregistrer votre liste sur votre clé ou votre disque dur. Vous pouvez constituer ainsi plusieurs listes de Satcodx.

Vous suivez recopier la ou les listes(S) Satcodx que vous venez de créer sur votre SIMBA® HD. Pour cela :

Connectez votre support d'enregistrement à votre SIMBA® HD. - Appuyez sur la touche MENU et choisissez le sous-menu "Recherche de programmes" puis la rubrique "Installation depuis l'USB" puis "Récupérer une liste Satcodx depuis l'USB". - Sélectionnez la liste que vous souhaitez installer en appuyant sur OK.

L'installation successive de plusieurs listes est possible. À chaque installation d'une liste, les nouvelles chaînes définies dans la nouvelle liste se rajoutent aux chaînes existantes.

Vos chaînes apparaissent dans la liste globale des chaînes, à la suite des chaînes déjà présentes dans la liste.

Rubrique "supervision

Cette rubrique vous permet d'accéder à l'écran "Supervision". Vous y trouverez les informations relatives aux éléments de votre installation (satellite, carte,...).

• Sélectionnez l'élément sur lequel vous souhaitez avoir des informations à l'aide des touches ▲▼ de votre télécommande. Appuyez sur les touches i+ ou OK pour afficher les informations. Utilisez la touche BACK pour sortir ou appuyez une seconde fois sur i+ ou OK. Utilisez la touche EXIT si vous souhaitez revenir à la vidéo.

Vous pouvez lancer une nouvelle auto-détection de votre installation en appuyant sur la touche jaune de votre télécommande.

Cette rubrique vous permet de programmer vos enregistrements sur votre disque dur externe ou leur clé USB, via le port USB de leur SIMBA® HD (plus d'informations page 15).

F sous-menu "informations, régions et niveau parental

Ce sous-menu se compose de 4 rubriques : "Vos droits", "Régions et niveau parental", "À Propos de..."/"Via Eutelsat" et "Mise à jour du récepteur".

Vous avez accès aux informations des cartes sim : n° de carte, changement du code Pin...

Cette rubrique vous permet de désigner votre région favorite pour les décrochages régionaux de France 3 et de modifier le niveau parental CSA ainsi que le code parental.

Rubrique "à PROPOS de..."/"via eutelsat

Cette rubrique vous permet de connaître les informations relatives à votre SIMBA® HD.

Ces informations ne sont pas modifiables.

Elles vous seront demandées si vous contactez le service client.

Dans le cas où la carte FRANSAT est insérée, le menu "A Propos de..." devient "Via Eutelsat".

Rubrique "mise à jour du récepteur

Cette rubrique vous donne la possibilité de mettre votre récepteur à jour soit par satellite, soit via le port USB en face avant*. Pour mettre à jour votre récepteur par USB, connectez-vous au site Internet www. aston-france. com, rubrique "Technique"/"Téléchargements et notices"/"Mise à jour des logiciels" pour connaître la procédure de mise à jour.

Principes de fonctionnement

Le récepteur vous permet d'enregistrer vos programmes satellites en Haute Définition ou en Définition Standard, sur un disque dur externe ou une clé USB via son port USB en face avant.

La reconnaissance du support d'enregistrement (disque dur externe ou clé USB) par votre SIMBA® HD est automatique dans la plupart des cas. Il se peut, cependant, que vous SIMBA® HD ne reconnaissée pas le format du disque dur externe/clé USB que vous avez connecté. Il vous sera alors proposé de formater libre sauf que vous puissiez l'utiliser avec votre SIMBA® HD. ATTENTION : un disque dur qui n'a jamais été formé ne pourra pas l'être par SIMBA® HD.

Une fois le support d'enregistrement connecté et reconnu, vous pouvez, en toute simplicité, enregistrer un programme et/ou programmer des enregistrements (plus d'informations pages 14 et 15).

En mode vidéo, vous accédez à plusieurs fonctions relatives à votre disque dur/clé USB en appuyant sur la touche SMART Key ( ) et en sélectionnant "Accéder aux fonctions du support d'enregistrement".

Vous pouvez :

• Afficher les propriétés de votre support. Vous pouvez ainsi voir l'espace disponible restant sur votre disque/clé USB. Formater votre support d'enregistrement.
• Établit un diagnostic de votre support d'enregistrement. En effet, certains supports ne sont pas d'accès suffisamment rapide pour permettre un ou plusieurs enregistrements HD simultanés. La fonction diagnostic vous permet donc d'évaluer la performance de votre support d'enregistrement. 3 types de messages peuvent apparaître : "Support USB inadapté pour l'enregistrement numérique". "Support USB permettant un seul enregistrement HD", c'est-à-dire un seul enregistrement HD à la fois. "Support USB adapté à tous types d'enregistrements". Il s'agit donc d'un support permettant plusieurs enregistrements HD simultanés.

Caractéristiques générales

Lorsqu'un enregistrement est lancé, votre accès aux chaînes est limité. Vous ne pourrez regarder que les programmes reçus sur la même fréquence que celle du programme que vous enregistrez. Dans la liste des chaînes, des radios ou des favorites, l'icone apparaîtra en face des programmes que vous ne pouvez plus visionner.

Les programmes enregistrés via votre SIMBA® HD labellisé FRANSAT peuvent être relus sur un autre SIMBA® HD labellisé FRANSAT.

Produit labellisé FRANSAT/Via Eutelsat Réception MPEG4/MPEG2, HD/SD Enregistrement en HD et en SD via le port USB Viaccess 3.0 2 lecteurs de carte à puce Simple tuner satellite DVB-S2 Son Dolby Digital Plus 6 listes favorites paramétrables (liste FRANSAT incluse) 3 programmes enregistrables simultanément 8 enregistrements programmables Direct différé Guide électronique des programmes (EPG) - Contrôle parental - Télétexte - Sous-titres - Mise en veille Possibilité de sauvegarder vos configurations sur une clé USB ou un disque dur externe Gestion des programmes multi-lingues Modification du format de l'image via la touche FORMAT de la télécommande Accès direct aux radios numériques * Possibilité d'afficher dans les listes uniquement les chaînes HD Possibilité d'afficher dans les listes uniquement les chaînes en clair - Mise à jour téléchargeable par satellite et USB

Characteristiques du décodage MPEG

Format du paquet de transport : MPEG-2 ISO/IEC 13818 (Specification du Transport Stream)

Modes de compression Vidéo gérés :

MPEG-2 Main Profile@Main Level pour un codage MPEG-2 SD MPEG-2 Main Profile@High Level pour un codage MPEG-2 HD H.264/AVC Main Profile@Level 3 pour un codage H.264/AVC SD H.264/AVC High Profile@Level 4 pour un codage H.264/AVC HD

Modes de compression Audio gérés :

MPEG-1 Layer I, MPEG-1 Layer II Décodage Dolby AC-3 pour "downmix" en analogue - Décodage Dolby AC-3+ pour "downmix" en analogue Transcodage Dolby AC-3+ vers Dolby AC-3 pour les sorties audio numériques Fréquences d'échantillonnage de 32 kHz, 44,1kHz et 48 kHz

Résolution Video SD : 720x576i

Résolution Video HD : 1920x1080i • 1280x720p • 720x576p

Nombre de canaux : 3500

Bande passante : 10 à 34 MHz (-3 dB)

Standard du tuner DVB-S : QPSK

LNB protection contre les courts-circuits : automatique

Nombre d'entrées LNB : 1

Gain du loop-through LNB: -5dB min, +5dB max over 950-2150MHz

Commutateur LNB compatible DiSEqC 1.0, Tone burst, Option A/B

Compatible DVB ISO/IEC 13818-1 & ETS 300 468

Commutations vidéo sur Peritel 4:3, 16:9 pan scan/letter box combiné

Version HDMI 1.2

HDCP 1.2

Fabriqué sous licence Dolby Laboratories

Dolby® digital peut être décodé sur des ports analogiques

Son Dolby® Digital Plus

Mémoire système : 64 Mbytes DDR400

Mémoire Flash : 8 MBytes

EEPROM : 4 KBytes

Version USB 2.0

Limitation du courant USB 500mA

Sortie audio RCA Stéréo gauche/droite

Sortie audio optique SPDIF

Sortie Peritel TV CVBS (PAL/SECAM-N/NTSC/PAL-M), RGB

Niveau vidéo CCIR 624-4 Standard Niveau audio L+R (1Vrms volume max) controllable

Peritel VCR

Sortie: CVBS (PAL/PAL-N/NTSC/PAL-M) Niveau vidéo CCIR 624-4 Standard Niveau audio L+R (1Vrms max vol) controllable Boucle magnétoscope quand le terminal est en veille ou la commutation lente du VCR est activée

Entrée: CVBS, RGB

Commutation des formats VID 16:9 (4.5V to 7.0V) 4:3 (9.5V to 12.0V)

Contrôle d'accès embarqué : VIACCESS 3.0

Nombre de lecteurs de cartes : 2

• Spécifications physiques ISO 7816-1 Protocol T = 0 T = 1

Face avant : LCD + 3 LEDs + 3 boutons.

Tension d'alimentation 230 V AC (- + 10%) 50Hz (+ - 2%)

Consommation 32W (mode veille = 24W)

Température de fonctionnement 5°C à 50°C

Characteristiques du TUNER

Input frequency range : 950MHz – 2150MHz

Input carrier level : -65 dBm to -25 dBm

Connecteur d'entrée : IEC 60169-24 (Fiche F Femelle)

Impédance d'entrée : 75 ± 5%

Débit Symbole d'entrée : 10 - 30Mbaud

Décodeur Reed Solomon : 188/204 octets

FEC: 1/2, 2/3, 3/4, 5/6, 7/8

Constellation : QPSK ou 8PSK en mode CCM

Pilote : Gestion des pilotes

Débit Symbole d'entrée : 10 - 30Mbaud

FEC: 2/3, 3/4, 3/5, 5/6, 8/9, 9/10

Longueur paquet : 64800 bits
