Notice Rockville LINE8 USB - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Table de mixage
Marque Rockville
Modèle LINE8 USB
Nombre de canaux d'entrée 8 canaux
Connectivité USB Interface audio USB intégrée
Alimentation Alimentation secteur (adaptateur fourni) ou USB bus-powered
Dimensions (L x P x H) 280 x 200 x 50 mm
Poids 1,8 kg
Fonctions principales Contrôle de volume, égaliseur 3 bandes par canal, effets intégrés, sortie casque, alimentation fantôme 48V
Entretien et nettoyage Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité Ne pas exposer à l'humidité. Débrancher avant nettoyage. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité Le fusible est remplaçable par l'utilisateur. Pour les autres composants, contacter le service après-vente.
Accessoires inclus Câble USB, adaptateur secteur, câble d'alimentation
Garanties Garantie constructeur 2 ans

FOIRE AUX QUESTIONS - LINE8 USB Rockville

Quels sont les branchements de base pour la table de mixage Rockville LINE8 USB ?
Connectez les micros ou instruments sur les entrées (canaux 1 à 8). Branchez l'adaptateur secteur ou reliez un câble USB à un ordinateur. La sortie principale (Main Out) se connecte à des enceintes amplifiées, et la sortie casque permet l'écoute individuelle.
Comment utiliser l'interface USB pour enregistrer sur un ordinateur ?
Connectez le câble USB entre la table et l'ordinateur. Sélectionnez le périphérique audio Rockville LINE8 USB dans votre logiciel d'enregistrement ou de streaming. Les canaux sont généralement transmis en stéréo (Left/Right).
Pourquoi n'y a-t-il aucun son en sortie ?
Vérifiez que les boutons Mute ne sont pas enfoncés, que les volumes des canaux sont ouverts et que le master est à un niveau audible. Assurez-vous que les câbles sont correctement branchés et que les enceintes sont allumées.
Comment éviter le Larsen (effet larsen) lors de l'utilisation de micros ?
Éloignez les micros des enceintes et réduisez le volume des canaux concernés. Utilisez un égaliseur pour couper les fréquences de résonance. Activez éventuellement le filtre passe-haut (Low Cut) sur les canaux micro.
Quels sont les conseils d'entretien pour la table de mixage LINE8 USB ?
Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec et doux. Ne pulvérisez aucun liquide directement sur la table. Évitez les environnements poussiéreux ou humides.
Comment activer l'alimentation fantôme (Phantom Power) ?
Localisez l'interrupteur marqué +48V sur le panneau arrière. Appuyez dessus pour activer l'alimentation fantôme, nécessaire pour les micros à condensateur. Assurez-vous que les micros dynamiques ne sont pas connectés lors de l'activation.
Puis-je connecter des instruments de musique directement sur la table ?
Oui, les entrées ligne (Line) acceptent les guitares, claviers, etc. Si vous utilisez une guitare électrique, un préampli ou une DI Box peut être nécessaire pour optimiser le niveau sonore.
Comment effectuer un enregistrement multipiste avec cette table ?
La table LINE8 USB ne permet pas l'enregistrement multipiste individuel par USB. Elle transmet un mix stéréo. Pour un enregistrement multipiste, vous devez utiliser une interface audio externe ou enregistrer chaque canal via les sorties directes (si disponibles).
Que faire si la table ne s'allume pas ?
Vérifiez la connexion du câble d'alimentation et l'état de la prise électrique. Si l'alimentation est par USB, assurez-vous que le port USB fournit suffisamment de puissance. Testez avec un autre câble USB ou adaptateur secteur.
Où trouver le numéro de série de la table de mixage ?
Le numéro de série se trouve généralement sur l'étiquette située sous la table ou au dos de l'appareil. Il peut être nécessaire pour les demandes de garantie ou de service après-vente.

Questions des utilisateurs sur LINE8 USB Rockville

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice LINE8 USB - Rockville et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LINE8 USB de la marque Rockville.

MODE D'EMPLOI LINE8 USB Rockville

WHO READS MANUALS?

Scan the QR code or go to rockvillesupport.com/line8-usb to access how-to video(s), the owner's manual, and other important information you may need to get the most out of your item.

If you prefer written instructions, please read ahead!

With Rockville you get many options.

Rockville LINE8 USB - WHO READS MANUALS? - 1

Missing items? If you ordered a bundle that includes more than one product and you are missing part of your bundle then it just means your order shipped from two different warehouses. You will receive the remaining items very soon. If you have any concerns or inquiries, feel free to call our customer support center at 1-646-758-0144, 24 hours a day/7 days a week.

FUNCTIONS

  1. Power switch
  2. 1/4 " Headphone jack
  3. 1/4 " TRS output jacks
  4. 1/4 " TRS input jacks
  5. 5V input via USB-C external adapter
  6. Channel volume controls
  7. a) Peak indicator LEDs: These volume indicators light up when the corresponding input channels are 3dB below clipping.
    b) A and B Mic/Line switches: Allows you to set one or both channel groups as mic pre amp inputs for microphones or as line level pre amp inputs for line level devices.
  8. Mono/Stereo switch: In Stereo mode, A inputs are mixed to the CH A output and B inputs are mixed to the CH B output. In Mono mode, all A and B inputs are summed together and sent to both CH A and B.
  9. BYPASS/USB AUDIO IN button: If the LINE8 is connected to your computer and the button is engaged, it will play output from the computer.
  10. Power LED indicator
  11. Clip LED indicators
  12. Master volume control: This control adjusts the overall volume of the A and B outputs.
  13. Phones Level

1 2 3 4 PIPERS OUTPUT INPUT POWER VAS/OS VAS/OS 5

ROCKVILLE 6 CHANNEL MΩ/LINIC MIXER 7 USB OUTPUT 8 9 10 EN 1 LEVEL EN 2 LEVEL EN 3 LEVEL EN 4 LEVEL a b c d e f g 13 12 11

Thank you for purchasing this Rockville LINE8 USB 8-Channel Line/Mic Mixer.

We are proud to bring you what we consider to be one of the finest 8-channel mini mixers on the market. This unit is extremely portable and features a strong aluminum housing. The unit has 4 stereo or 8 mono channels via a stereo/mono switch. Each input channel has an individual volume control plus a volume control for each output channel.

Please read this guide carefully for proper use of your Rockville LINE8 USB. Should you need assistance please call our technical help line at 1-646-758-0144, 24 hours a day/7 dys a week.

INCLUDES

  • Mixer
    • USB C to USB A charging cable
  • Power adapter
  • Owner's manual

SET-UP 8 Channel MONO out


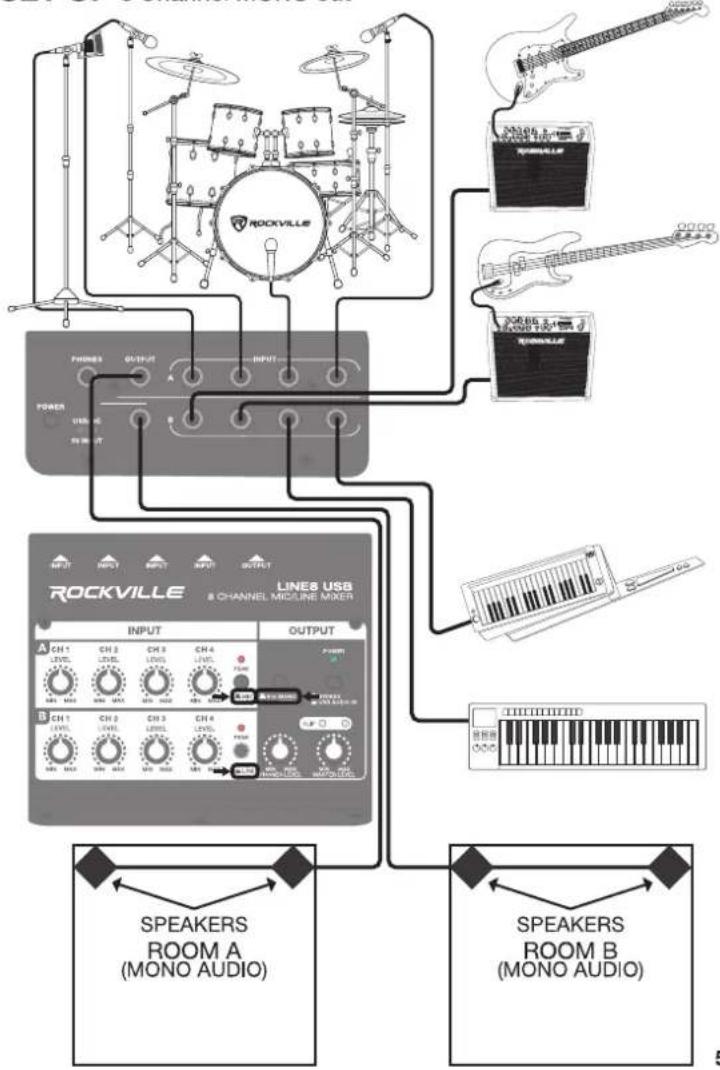

SET-UP 8 Channel MONO out

SET-UP 4 Channel STEREO out

FEATURES

• Built in stereo USB-C Recording Interface (Records the master output)
• 16 Bit 48kHz high sampling rate 8 Mono or 4 Stereo Channels (Stereo or Mono Selectable Switch)
- Selectable Line or Mic Input on inputTRS A1-A4 and selectable mic/line level inputs on channels B1-B4
- 8 Inputs with individual volume controls (1/4" TRS)
• 8 Channel level knobs
• Headphone volume control knob
- Clip indicator for each of the two master outputs (Group A and Group B)
- Ultra Low-Noise makes this perfect for live sound performances, podcasts, and recording
• Channel summing button (Mono/Stereo)
- Master level knob
• USB monitor routing button
• Power LED indicator
- BUS powered through USB or use the included Power adapter to power it
• Power switch on back of unit
- Compact, Portable Size
• Strong Steel Housing
- Perfect product for podcast setups, for drummers to mic up their set, and many other applications
- Low noise floor (40μVrms) (Micro volts) of noise floor
• Frequency response (Headphones and Main outs) 4Hz – 80kHz
• THD+N A-Weighted <0.005%
• Signal to Noise ratio: -100.2dBA
• Crosstalk (Stereo Separation): -77dB at 5kHz
• Product Dimensions: 5.9" x 5.2" x 2.5"
• Product Weight: 1.65Lbs

LINE INPUTS:

- Eight 1/4'' TRS

OUTPUTS:

  • Two 1/4 " TRS
  • 1/4'' TRS headphone output
