EVER 2220 - Motorisation de portail AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Motorisation de portail
Caractéristiques techniques principales	Motorisation électromécanique pour portails battants
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions des bras : 60 x 30 x 20 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec portails jusqu'à 2,5 m de long et 250 kg
Type de batterie	Batterie 12 V (non incluse)
Tension	12 V DC pour la batterie
Puissance	300 W
Fonctions principales	Ouverture et fermeture automatique du portail, télécommande incluse
Entretien et nettoyage	Vérifier régulièrement les connexions électriques et nettoyer les bras
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Avidsen
Sécurité	Système de détection d'obstacles, conforme aux normes de sécurité en vigueur
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - EVER 2220 AVIDSEN

Comment installer le système AVIDSEN EVER 2220 ?

Pour installer le système AVIDSEN EVER 2220, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de vérifier que tous les composants sont inclus et de respecter les étapes d'installation pour une configuration correcte.

Quel est le rayon d'action du AVIDSEN EVER 2220 ?

Le rayon d'action du AVIDSEN EVER 2220 est d'environ 100 mètres en champ libre. Cela peut varier en fonction des obstacles et des interférences.

Comment résoudre un problème de connexion entre la télécommande et le récepteur ?

Si vous rencontrez des problèmes de connexion, essayez de reprogrammer la télécommande en suivant les instructions du manuel. Assurez-vous également que les piles de la télécommande sont en bon état.

Que faire si le système ne s'allume pas ?

Vérifiez d'abord que le système est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la source d'alimentation fonctionne. Si le problème persiste, contactez le service client.

Comment puis-je réinitialiser le système AVIDSEN EVER 2220 ?

Pour réinitialiser le système, appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que vous voyiez un clignotement des voyants. Cela restaurera les paramètres d'usine.

Le système émet des bips, que signifie cela ?

Des bips peuvent indiquer différents états, comme une alerte de batterie faible ou une erreur de connexion. Consultez le manuel pour identifier le type de bip et la solution appropriée.

Est-il possible d'ajouter des capteurs supplémentaires au système ?

Oui, vous pouvez ajouter des capteurs supplémentaires au système AVIDSEN EVER 2220. Consultez le manuel pour connaître la procédure d'ajout de nouveaux dispositifs.

Comment changer les piles de la télécommande ?

Pour changer les piles de la télécommande, ouvrez le compartiment à l'arrière de la télécommande et remplacez les piles par des modèles neufs, en respectant les polarités.

Le système fonctionne-t-il avec un réseau Wi-Fi ?

Le AVIDSEN EVER 2220 ne nécessite pas de connexion Wi-Fi pour fonctionner, mais certains modèles peuvent avoir des options de connectivité avancées. Vérifiez les spécifications de votre modèle.

Comment contacter le service client AVIDSEN ?

Pour contacter le service client AVIDSEN, visitez leur site web officiel et utilisez les informations de contact fournies, notamment le support téléphonique ou le formulaire de contact.

MODE D'EMPLOI EVER 2220 AVIDSEN

Conseils

EVER 2220,2220+,3220 sont des systèmes de motorisations autobloquants. En conséquence, votre portail à 2 battants doit être équipé de butées laterales et d'une butée centrale. Ces butées doivent ARRETER le portail et non pas le verrouiller. Il ne faut pas d' éléments mécaniques de bascule, de serrure ou gâche de serrure. Vérifier également que le portail fonctionne correctement et librement manuelle.

F Positionnement de la motorisation 1.

F Débrayage de la motorisation.

Fixation du support métallique sur le battant.

F Positionnement de la motorisation 1 sur 5.

F TRÉS IMPORTANT : tester l'ouverture du battant manuellement. Elle doit se faire librement, sans le moindre obstacle.

F EmbraYage de la motorisation. Le système est prêt à fonctionner.

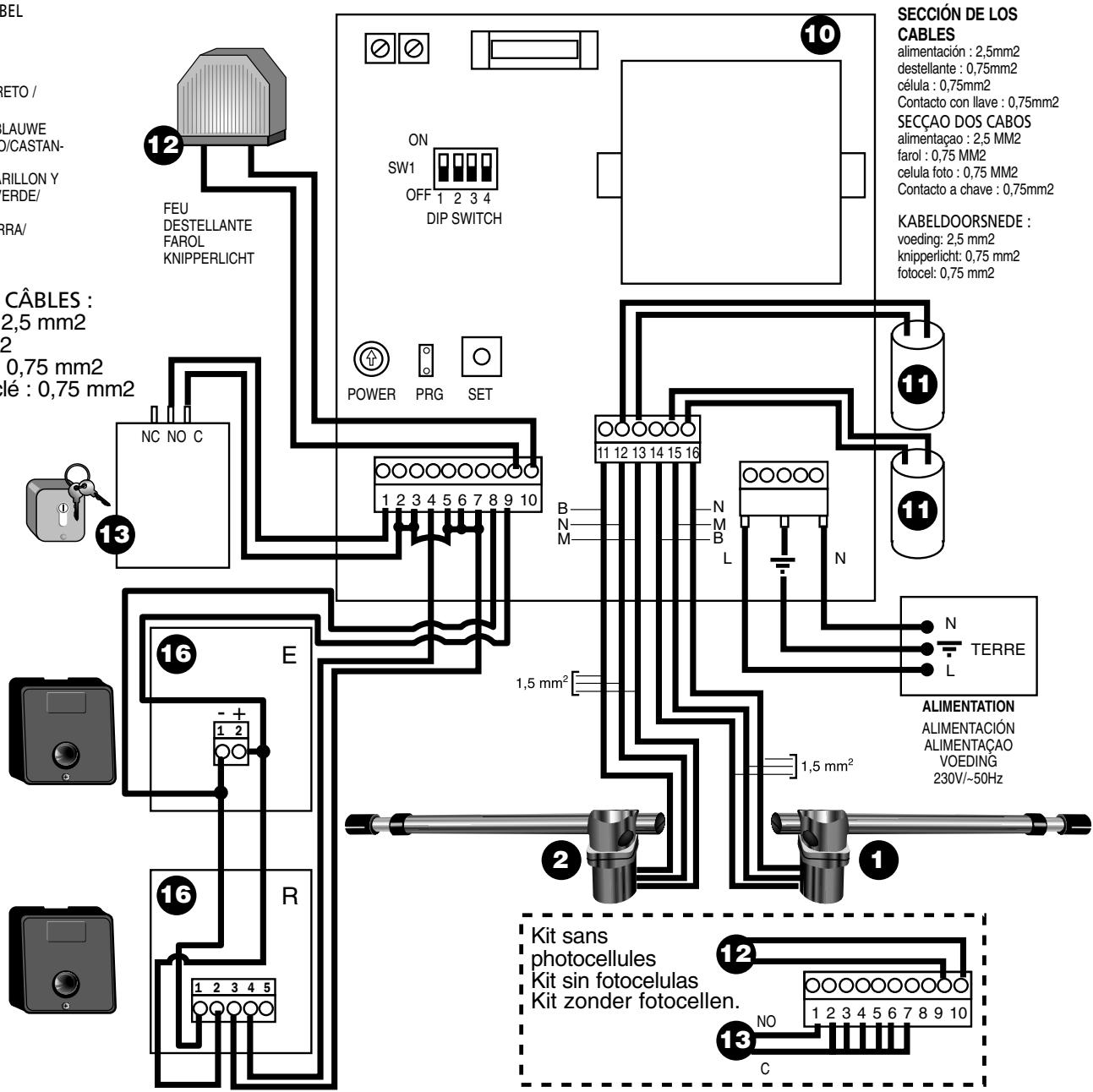

SECTION DES CÂBLES :

alimentation : 2.5 mm2

feu:0.75mm2

cellule photo : 0,75 mm2

contacter à clé : 0,75 mm2

CODAGE De l'emetteur

CODIFICACION DEL TRANSMISOR/ CODIFICACAO DO EMISSOR CODERING VAN DE ZENDER

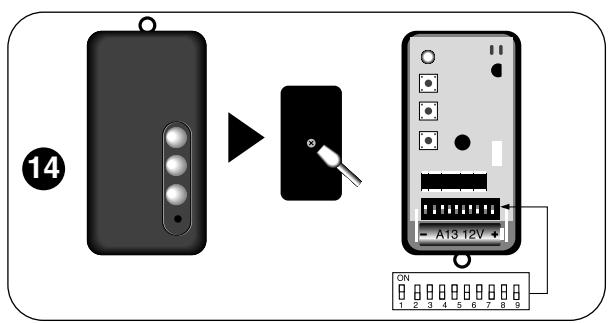

F Composer un code à l'aide des interrupteurs à bascule E Componer un dato con interruptores a bascula P Compór um documento com uns interruptores a báscula NL Stel een code in met behulp van de tuimelschakelaars

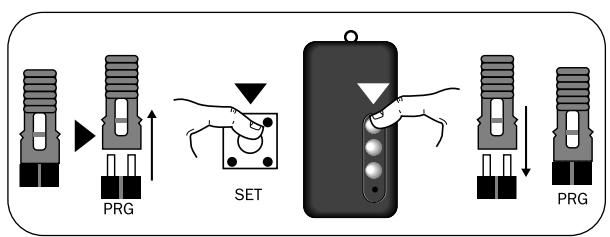

F Otez le cavalier PRG. Appuyer simultanement (pendant 5 secondes) sur une touche de la télécommande et sur le bouton SET du boitier electronique, puis le relacher. Le codage est fait. Remetre le cavalier PRG. E Quitar el jinete PRG. Pulsar simultaneamente (durante 5 segundos) sobre una tecla del telemando y sobre el botón SET de la caja electrónica cuando relájar : la codificación está terminada. Poner de nuevo el jinete PRG Retirar o cavaleiro PRG. Carregar simultaneamente (durante 5 segculos) sobre a tecla do commando a distancia e sobre o botao SET da caixa electrónica depuis relaxar: a codificação está feita. Pór de novo o cavaleiro PRG NL Verwijder de PRG jumper. Druk (gedurende 5 seconden) gelingtijdig op een toets op de afstandsbediening en op de SET-knop van de elektronische doos, maar los: de code is nu ingesteld. Breng de PRG jumper waar op zijnplaats.

SW1

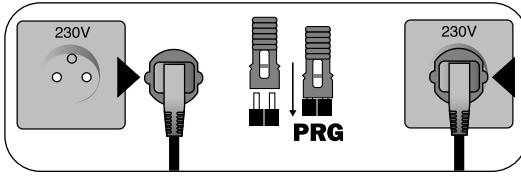

F Mettre hors tension. Mettre le cavalier PRG. Remettre sous tension. E Poner fuera de tension. Poner el jinete PRG. Poner de nuevo bajo tension. P Pór fora de tensão. Pór o cavaleiro PRG... Pór de novo boaixo tensão NL Schakel de spanning uit. Plaats de PRG jumper. Schakel de spanning weer in.

F 1 en position ON : clignotement du feu 3 secondes avant le début du cycle, ouverture ou fermeture. 1 en position OFF : pré-clignotement désactivé. 2 en position ON : la cellule photoélectrique est activé à l'ouverture. 2 en position OFF : la cellule photoélectrique est activé à la fermeture. 3 : mettre en position ON.4: mettre en position OFF. E 1 en direccion ON: parpadeo del farol 3segundos antes del principio del ciclo, abertura o cerradura. 1 en direccion, OFF: pre-parpadeo desactivado.2 en direccion ON: lacella fotoelectrica está activa desdelaabertura.2 en direccion OFF: la cella fotoelectrica está activa desde la cerradura.3: poner en direccion ON.4: poner en direccion OFF. P 1 em posicao ON: pestanejo do farol 3 segundos antes do princípio do cico, abertura ou fechadura. 1 em posicao OFF: pre-pestanejo desactivo. 2 em posicao ON: a CELLa fotoelectrica está activa desde areshoia. 2 em posicao : a celula fotoelectrica está activa desde areshoia. 3 : por em posicao ON. 4 : por em posicao OFF. NL 1 op ON : hetlicht knippert 3 seconden voordat de cyclus van openen of sluiten start. 1 op OFF : het vooraf knipperen is uitgeschakeld. 2 op ON : de fotocel is actief bij openen. 2 op OFF : de fotocel is actief bij sluiten. 3 op ON zetten. 4 op OFF zetten.

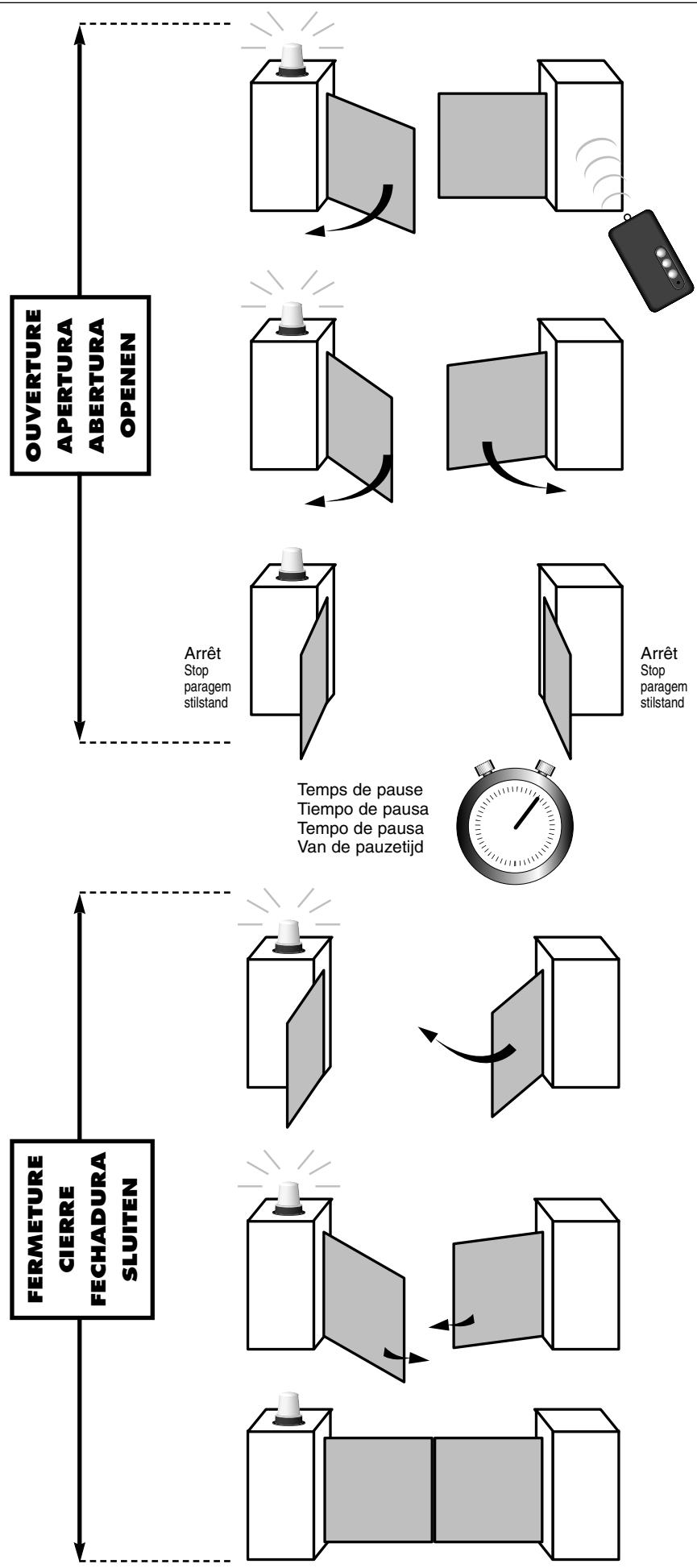

Portail en position « fermé ». Donner une impulsion sur le contact à clé. Le portail s'ouvre. E Pórtico en posición « cerrado ». Dar una impulsión en el contacto con llave. P Portal em posição fechado. Dar uma impulso no contacto a chave. O portal abre-se. NL Poortdeuren in “gesloten” stand. Geef een impuls op het sleutelcontact. De deuren openen.

Donner une deuxieme impulsion des que le portail arrive en buttee E Dar una segunda impulsión en cuando el pórtico lega en estreo. P Dar uma segunda impulsao logo que o portal chega em botaréu. NL Geef een tweede impuls zodia de deur bij de aanslag komt.

F Une troisième impulsion commence à décompter le temps de pause. E Unateringa impulso empieza a descontar el tiempo de pausa. P Uma terceira impulsao comeca aOOTo tempo de pausa. NL Een derde impuls start het afellen van de pauzetijd.

F Une quatrième impulsion marque la fin du temps de pause et fait démarrer le premier battant en fermeture.

30 cm mini

Pour faire démarrer le deuxième battant, donner une cinquième impulsion.
