Type de produit	Motorisation de portail
Marque	AVIDSEN
Modèle	EVER 2220
Alimentation	230 V AC / 50 Hz
Section des câbles d'alimentation	2,5 mm²
Section des câbles accessoires	0,75 mm² (feu, cellule, contact à clé)
Type de motorisation	Autobloquante
Nombre de battants	2
Ouverture manuelle	Débrayage possible
Code émetteur	Programmable par interrupteurs à bascule et cavalier PRG
Fonctions principales	Ouverture, fermeture, pré-clignotement, pause réglable
Pré-clignotement	3 secondes avant cycle (paramétrable par interrupteur SW1-1)

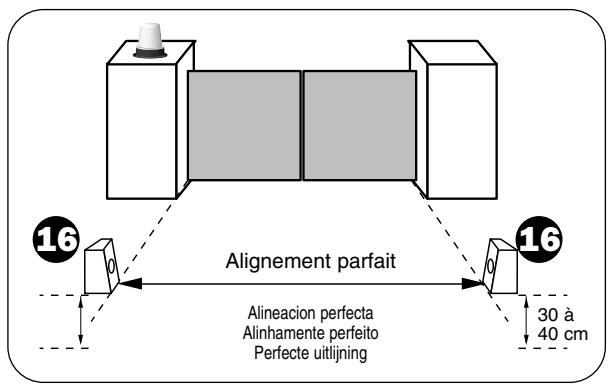

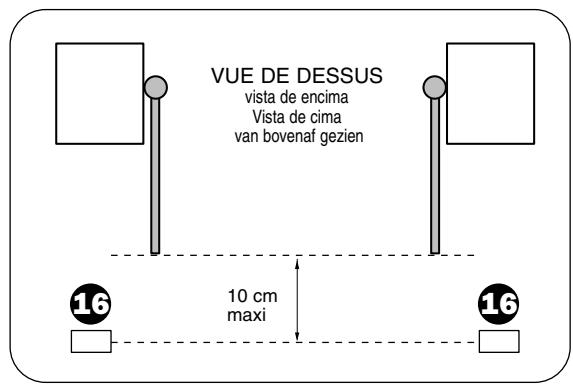

Cellule photoélectrique	Active à l'ouverture ou à la fermeture selon réglage SW1-2
Configuration SW1	4 interrupteurs : 1 (pré-clignotement), 2 (sens cellule), 3 (ON), 4 (OFF)
Sécurité	Butées latérales et centrale obligatoires ; pas de serrures
Entretien	Vérifier le fonctionnement manuel régulièrement
Dimensions (approximatives)	30 cm de long, 10 cm de large, 15 cm de haut
Poids (approximatif)	3 kg par vérin
Température de fonctionnement	-20 °C à +50 °C
Indice de protection	IP44
Pièces détachées	Disponibles auprès du fabricant (télécommande, vérins, carte électronique)

FOIRE AUX QUESTIONS - EVER 2220 AVIDSEN

Comment coder un nouvel émetteur ?

Retirez le cavalier PRG. Appuyez simultanément sur une touche de la télécommande et sur le bouton SET du boîtier électronique pendant 5 secondes, puis relâchez. Replacez le cavalier PRG.

Que faire si le portail ne s'ouvre pas ?

Vérifiez l'alimentation électrique et les câbles. Assurez-vous que les butées ne bloquent pas le portail. Testez l'ouverture manuelle après débrayage.

Comment débrayer la motorisation ?

Utilisez le système de débrayage manuel prévu sur le vérin (généralement une clé ou un levier). Consultez la notice pour l'emplacement exact.

Le pré-clignotement ne fonctionne pas, pourquoi ?

Vérifiez l'interrupteur SW1-1 sur le boîtier électronique : il doit être en position ON pour activer le pré-clignotement de 3 secondes.

Comment régler le sens d'activation de la cellule photoélectrique ?

Placez l'interrupteur SW1-2 sur ON pour activer la cellule à l'ouverture, sur OFF pour l'activer à la fermeture.

Quels câbles utiliser pour la connexion ?

Alimentation : 2,5 mm². Feu, cellule photoélectrique, contact à clé : 0,75 mm².

Mon portail a deux battants, est-ce compatible ?

Oui, le modèle EVER 2220 est prévu pour portail à 2 battants. Il nécessite des butées latérales et centrales.

Comment programmer le temps de pause ?

Après avoir effectué le cycle d'apprentissage (5 impulsions), une troisième impulsion démarre le décompte de la pause. La durée est préréglée en usine mais peut être ajustée via le boîtier (non détaillé ici).

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile, puis re-programmez le code en suivant la procédure de codage. Si le problème persiste, remplacez la télécommande.

Comment entretenir la motorisation ?

Vérifiez régulièrement le bon fonctionnement manuel, nettoyez les vérins avec un chiffon sec, et assurez-vous que les butées ne sont pas déplacées.

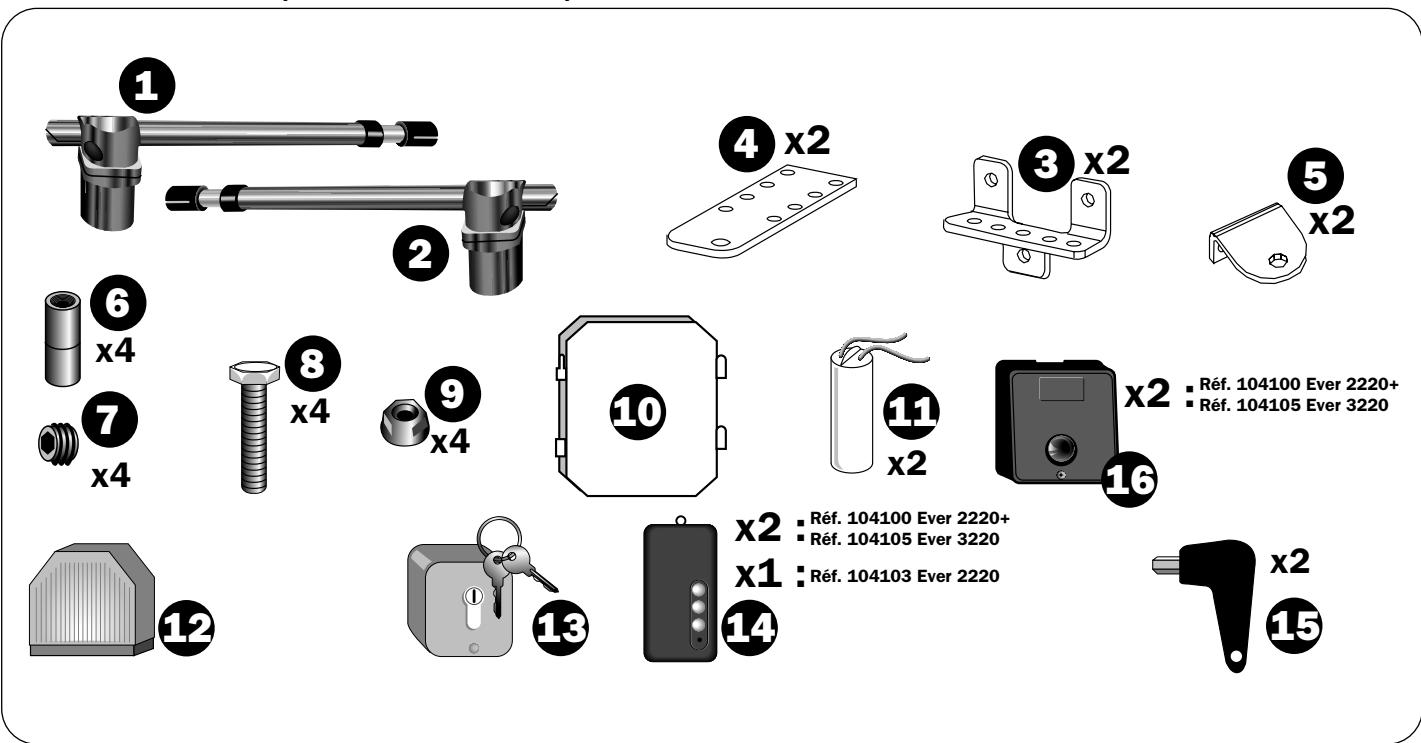

MODE D'EMPLOI EVER 2220 AVIDSEN

Conseils

EVER 2220,2220+,3220 sont des systèmes de motorisations autobloquants. En conséquence, votre portail à 2 battants doit être équipé de butées latérales et d'une butée centrale. Ces butées doivent ARRETER le portail et non pas le verrouiller. Il ne faut pas d' éléments mécaniques de bascule, de serrure ou gâche de serrure. Vérifier également que le portail fonctionne correctement et librement manuelle.

F Positionnement de la motorisation 1.

F Débrayage de la motorisation.

Fixation du support métallique sur le battant.

F Positionnement de la motorisation 1 sur 5.

F TRÉS IMPORTANT : tester l'ouverture du battant manuellement. Elle doit se faire librement, sans le moindre obstacle.

F EmbraYage de la motorisation. Le système est prêt à fonctionner.

SECTION DES CÂBLES :

alimentation : 2. 5 mm2

feu : 0,75 mm2

cellule photo : 0,75 mm2

contacter à clé : 0,75 mm2

CODAGE De l'emetteur

CODIFICACION DEL TRANSMISOR/ CODIFICACAO DO EMISSOR CODERING VAN DE ZENDER

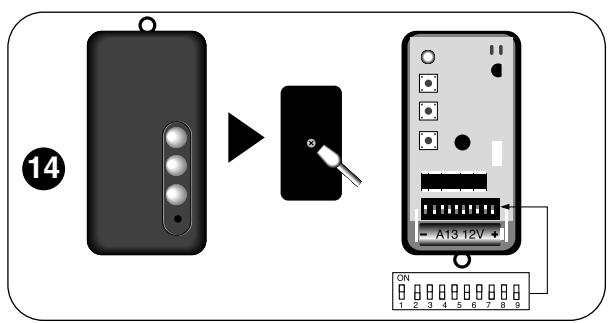

F Composer un code à l'aide des interrupteurs à bascule E Componer un dato con interruptores a bascula P Compór um documento com uns interruptores a báscula NL Stel een code in met behulp van de tuimelschakelaars

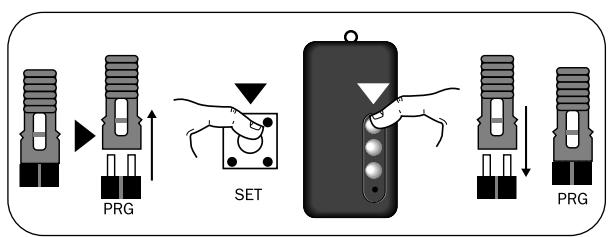

F Otez le cavalier PRG. Appuyer simultanement (pendant 5 secondes) sur une touche de la télécommande et sur le bouton SET du boitier electronique, puis le relacher. Le codage est fait. Remetre le cavalier PRG. E Quitar el jinete PRG. Pulsar simultaneamente (durante 5 segundos) sobre una tecla del telemando y sobre el botón SET de la caja electrónica cuando relájar : la codificación está terminada. Poner de nuevo el jinete PRG Retirar o cavaleiro PRG. Carregar simultaneamente (durante 5 segculos) sobre a tecla do commando a distancia e sobre o botao SET da caixa electrónica depuis relaxar: a codificação está feita. Pór de novo o cavaleiro PRG NL Verwijder de PRG jumper. Druk (gedurende 5 seconden) gelingtijdig op een toets op de afstandsbediening en op de SET-knop van de elektronische doos, maar los: de code is nu ingesteld. Breng de PRG jumper waar op zijnplaats.

SW1

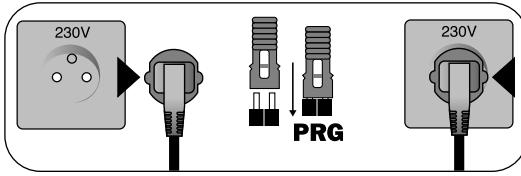

F Mettre hors tension. Mettre le cavalier PRG. Remettre sous tension. E Poner fuera de tension. Poner el jinete PRG. Poner de nuevo bajo tension. P Pór fora de tensão. Pór o cavaleiro PRG... Pór de novo boaixo tensão NL Schakel de spanning uit. Plaats de PRG jumper. Schakel de spanning weer in.

F 1 en position ON : clignotement du feu 3 secondes avant le début du cycle, ouverture ou fermeture. 1 en position OFF : pré-clignotement désactivé. 2 en position ON : la cellule photoélectrique est activé à l'ouverture. 2 en position OFF : la cellule photoélectrique est activé à la fermeture. 3 : mettre en position ON.4: mettre en position OFF. E 1 en direccion ON: parpadeo del farol 3segundos antes del principio del ciclo, abertura o cerradura. 1 en direccion, OFF: pre-parpadeo desactivado.2 en direccion ON: la celula fotoelectrica está activa desde la abertura.2 en direccion OFF: la celulla fotoelectrica está activa desde la cerradura.3: poner en direccion ON.4: poner en direccion OFF. P 1 em posicao ON: pestanejo do farol 3 segundos antes do princípio do cico, abertura ou fechadura. 1 em posicao OFF: pre-pestanejo desactivo. 2 em posicao ON: a CELLa fotoelectrica está activa desde areshoia. 2. em posicao : a celula fotoelectrica está activa desde areshoia. 3: por em posicao ON. 4: por em posicao OFF. NL 1 op ON : hetlicht knippert 3 seconden voordat de cyclus van openen of sluiten start. 1 op OFF : het vooraf knipperen is uitgeschakend. 2 op ON : de fotocel is actief bij openen. 2 op OFF : de fotocel is actief bij sluiten. 3 op ON zetten. 4 op OFF zetten.

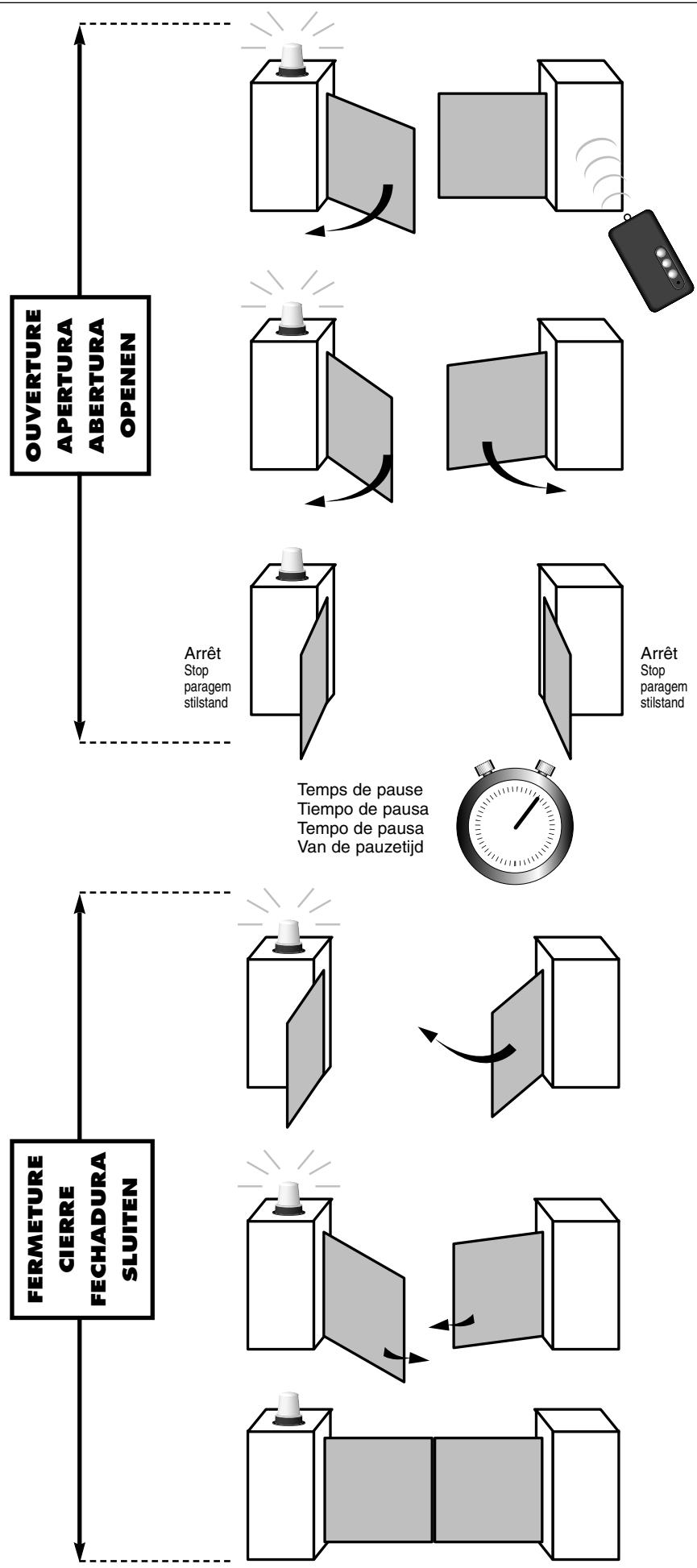

Portail en position « fermé ». Donner une impulsion sur le contact à clé. Le portail s'ouvre. Pórtico en posición « cerrado ». Dar una impulsión en el contacto con llave. Portal em posição fechado. Dar uma impulso no contacto a chave. O portal abre-se. Poortdeuren in “gesloten” stand. Geef een impuls op het sleutelcontact. De deuren openen.

Donner une deuxieme impulsion des que le portail arrive en buttee E Dar una segunda impulsión en cuando el pórtico llega en estreo. P Dar uma segunda impulsao logo que o portal chega em botaréu. NL Geef een tweede impuls zodia de deur bij de aanslag komt.

F Une troisième impulsion commence à décompter le temps de pause. E Unateringa impulso empieza a descontar el tiempo de pausa. P Uma terceira impulsao comeca aOOTo tempo de pausa. NL Een derde impuls start het afellen van de pauzetijd.

F Une quatrième impulsion marque la fin du temps de pause et fait démarrer le premier battant en fermeture.

30 cm mini

Pour faire démarrer le deuxième battant, donner une cinquième impulsion.
