Marque	AVIDSEN
Modèle	654123 (XP500)
Type de produit	Motorisation de portail à battants
Matériaux de portail compatibles	Fer, bois, aluminium, PVC
Sens d'ouverture	Vers l'intérieur ou vers l'extérieur
Angle d'ouverture maxi	120°
Alimentation	230 V / 50 Hz
Moteur	Autobloquant, débrayable manuellement
Contenu du kit	2 moteurs (gauche/droit), capots, supports métalliques, bras articulés, fixations, boîtier de commande, télécommande, clé de débrayage
Télécommande	4 boutons, codage par apprentissage, jusqu'à 10 télécommandes
Portée télécommande	Standard, peut être améliorée avec antenne supplémentaire (réf. 654445)
Fonctions	Ouverture/fermeture totale, passage piéton, fermeture automatique (30 s ou 1 min), détection d'obstacle avec inversion
Options de sécurité	Photocellules (réf. 65429), feu clignotant (réf. 654758), batterie de secours (réf. 654901)
Protection électrique	Presse-étoupe pour étanchéité, joint silicone pour passages de gaine
Normes	NF P25-362, NF P25-363
Entretien	Vérifier butées et absence de frottements, pile télécommande recyclable
Réparabilité	Pièces détachées disponibles : télécommandes, antenne, photocellules, batterie
Service client	Assistance téléphonique 02 47 34 30 69 (lun-sam 8:30-12:30, 14:00-18:00)

FOIRE AUX QUESTIONS - 654123 AVIDSEN

Comment installer le moteur sur le portail ?

Fixez d'abord le support métallique sur le pilier en vous assurant qu'il est horizontal et que le portail ne bute pas contre le moteur en position ouverte. Fixez ensuite les moteurs gauche et droit sur leurs supports, puis montez les bras articulés et la patte de fixation sur le portail. Vérifiez que tout est bien aligné avant de mettre sous tension.

Que faire si le portail ne s'ouvre ou ne se ferme pas complètement ?

Vérifiez que les butées latérales et centrales sont correctement installées et que le portail se déplace librement sans frottement. Assurez-vous que la programmation a été effectuée correctement (interrupteurs en position OFF, suivez la procédure AUTO). Si le problème persiste, contactez l'assistance au 02 47 34 30 69.

Comment programmer la télécommande ?

Pour l'ouverture/fermeture des deux battants : appuyez sur le bouton RX du boîtier, relâchez, attendez 5 secondes que la LED Ld1 s'éteigne, puis appuyez sur une touche de la télécommande. La LED Ld2 s'allume pour confirmer. Pour le passage piéton, appuyez deux fois sur RX avant d'appuyer sur une touche différente.

Que se passe-t-il en cas de coupure de courant ?

Le portail peut être ouvert manuellement en débrayant les moteurs à l'aide de la clé de débrayage. Si vous avez installé la batterie de secours optionnelle (réf. 654901), le portail fonctionnera normalement pendant la coupure. La batterie se recharge en 24 h environ.

Comment régler le temps de fermeture automatique ?

Utilisez l'interrupteur A du switch S1 : sur ON, la fermeture automatique est activée ; sur OFF, elle est désactivée. L'interrupteur B permet de choisir entre 30 secondes (ON) ou 1 minute (OFF) de temporisation.

Le portail heurte un obstacle, que se passe-t-il ?

Le portail s'arrête puis repart en sens inverse sur une courte distance pour dégager l'obstacle. Une fois l'obstacle retiré, appuyez sur la télécommande pour rouvrir complètement le portail. Les photocellules optionnelles offrent une sécurité supplémentaire en inversant le mouvement si le faisceau est coupé.

Puis-je ajouter des accessoires de sécurité ?

Oui, vous pouvez ajouter des photocellules (réf. 65429) qui arrêtent et réouvrent le portail si un obstacle coupe le faisceau, un feu clignotant (réf. 654758) pour signaler le mouvement, ou une batterie de secours (réf. 654901) pour les coupures de courant.

Comment nettoyer et entretenir le système ?

Vérifiez régulièrement que les butées sont en bon état et que le portail coulisse sans résistance. Nettoyez les moteurs et le boîtier avec un chiffon sec. Ne jetez pas la pile de la télécommande à la poubelle, recyclez-la. En cas de problème, contactez le service client.

Où trouver les pièces détachées ?

Les pièces détachées comme les télécommandes, antennes, photocellules, batteries et autres accessoires sont disponibles sous les références indiquées dans la notice. Contactez votre revendeur ou le service client AVIDSEN au 02 47 34 30 69.

Quels types de portails sont compatibles ?

Le kit XP500 est conçu pour les portails à battants en fer, bois, aluminium ou PVC, avec une ouverture vers l'intérieur ou l'extérieur, et un angle d'ouverture maximum de 120°. Le portail doit être équipé de butées latérales et centrale sans serrure mécanique.

MODE D'EMPLOI 654123 AVIDSEN

XP500

Réf. 654123

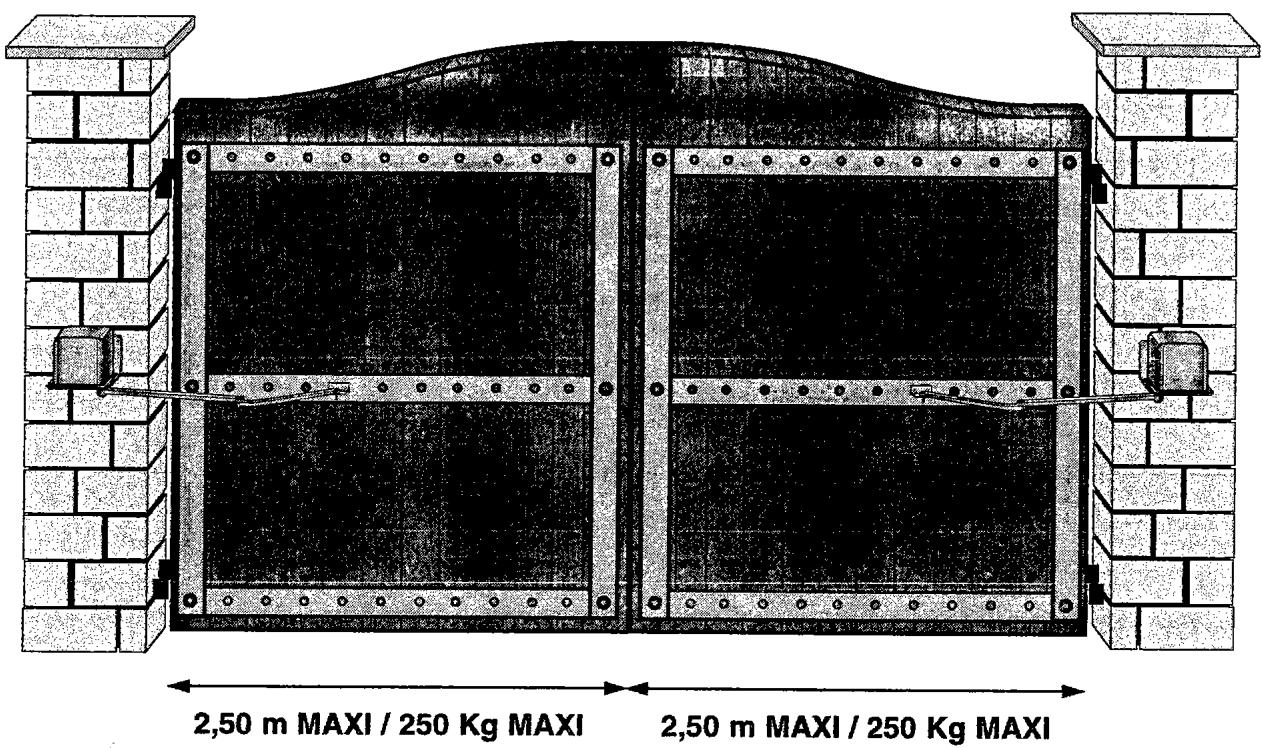

Pour portail à battants en FER, BOIS, ALU ou PVC

OUVERTURE VERS L'INTÉRIEUR OU VERS L'EXTÉRIEUR DE LA PROPRIÉTÉ ANGLE D'OUVERTURE MAXI = 120°

Information consommateur

Dans le cas de problème pour l'installation de ce produit, nous vous demandons de joindre notre assistance client au 02 47 34 30 69 du lundi au samedi de 8H30 à 12H30 et de 14H à 18H.

Si malgré tout le soin que nous avons apporté à la fabrication de ce produit, un problème technique était identifié par notre assistance client, vous pourrez participer à l'échange du produit, sur le point de vente où vous l'avez acheté.

Afin que ce dernier puisse procéder à l'échange, vous devez impérativement donner le numéro d'accord d'échange que l'assistance client vous aura communiqué et que vous aurez inscrit dans la case ci-dessous.

N° d'accord d'échange:

N'oubliez pas de vous munir de votre ticket de caisse.

Cet échange est possible durant toute la période de la garantie.

Le service Client

Contenu du KIT :

1 : moteur gauche 2 : moteur droit 3 : capot 4 : support métallique 5 : partie droite du bras articulé 6 : partie coude du bras articulé

: fixation portail 8 : vis longue 9 : vis courte 10 : gros écrou 11 : rondelle 12 : petit écrou

13 : vis sans tête 14 : boîtier de commande 15 : télécommande 16 : clé de débrayage 17 : vis pour fixation capôt

Conseils

XP500 est un système de motorisation autobloquant. En conséquence, votre portail à battants doit être équipée de butées latérales et d'une butée centrale. Ces butées doivent ARRÊTER le portail sans le verrouiller. Autrement dit, il faut supprimer toute serrure mécanique (ou gache) et tout sabot basculant ou arrêtoir.

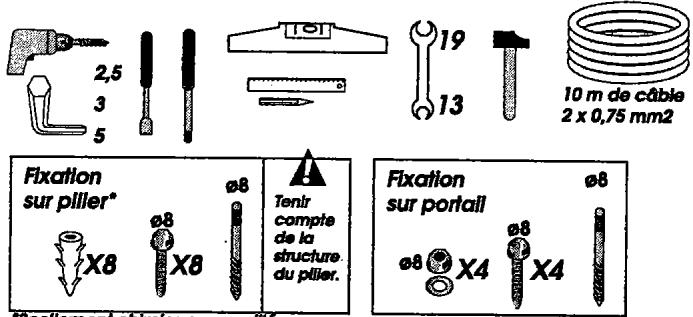

Avant l'installation de la motorisation, verifier que le portail fonctionne correctement, sans frottement ou resistance.

Scellement chimique conseillé

Contenu du KIT :

1 : moteur gauche 2 : moteur droit 3 : capot 4 : support métallique 5 : partie droite du bras articulé 6 : partie coude du bras articulé

: fixation portail 8 : vis longue 9 : vis courte 10 : gros écrou 11 : rondelle 12 : petit écrou

13 : vis sans tête 14 : boîtier de commande 15 : télécommande 16 : clé de débrayage 17 : vis pour fixation capôt

Conseils

XP500 est un système de motorisation autobloquant. En conséquence, votre portail à battants doit être équippé de butées latérales et d'une butée centrale. Ces butées doivent ARRÊTER le portail sans le verrouiller. Autrement dit, il faut supprimer toute serrure mécanique (ou gache) et tout sabot basculant ou arrêtoir.

Avant l'installation de la motorisation, verifier que le portail fonctionne correctement, sans frottement ou resistance.

BESOIN D'AIDE PENDANT L'INSTALLATION ? APPELEZ SANS HÉSITER NOS TECHNICIENS AU 02 47 34 30 69

BESOIN d'aide pendant l'installation ? Appelez sans hésiter nos techniciens au 02 47 34 30 69

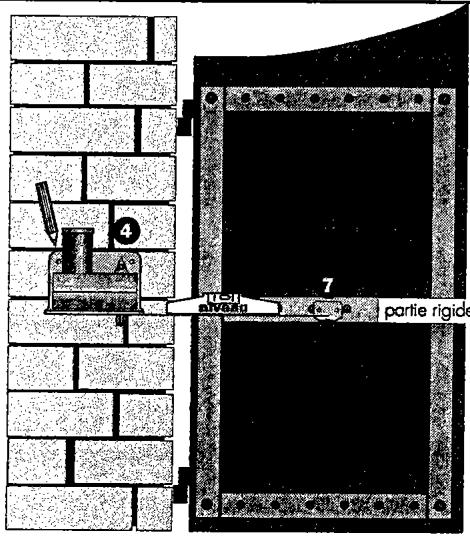

La patte 7 doit se trouver sur la partie rigide du portail. L'ensemble doit être parfaitement horizontal.

Tracer au crayon les contours de 4 sur le pilier en s'assurant au préalable que le portail ne bute pas contre le moteur en position OUVERTE (exemples 1 et 2).

Example 1

Exemple 2

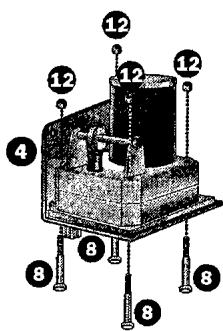

Repérer etencer les 4 trous pour fixer le support métallique. Utiliser des vis et des chevilles appropriées à la structure du pilier.

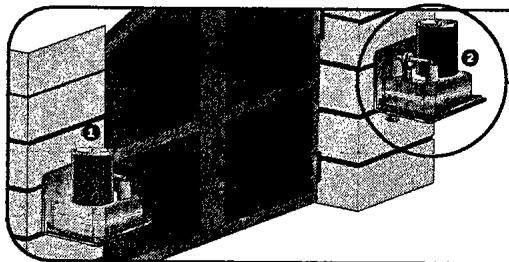

Fixer les moteurs gauche et droit sur leur support respectif.

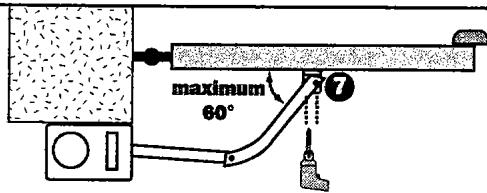

Faire un angle d'environ avec le bras articulé, repérer et percer les 2 trous pour fixer la patte de fixation portail.

Mettre le portail en position fermée puis embrayer les moteurs.

Important

Ouverture et fermeture du portail à la main pour contrôle qu'il n'y ait aucun obstacle et aucune résistance anormale pouvant nuire au fonctionnement définitif du système.

BESOIN D'AIDE PENDANT L'INSTALLATION ? APPELEZ SANS HÉSITER NOS TECHNICIENS AU 02 47 34 30 69

Si les moteurs ne sont pas parfaitement embrayés en position "portail fermé", ouvrez et refermez le chock battant manuellement jusqu'à ce qu'il se bloque. L'embrayage est alors actif.

• Brancher l'alimentation 230V.

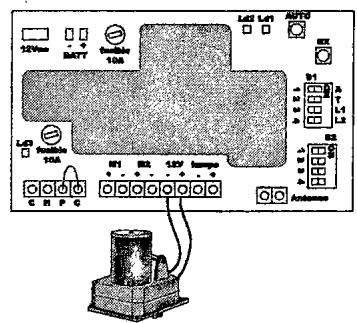

• Connecter le moteur M2 sur les bornes 12V - et + de la carte électronique jusqu'à ce que la baleine se replie complètement. Faire de même pour le moteur M1.

Le portail est désormais en position fermée.

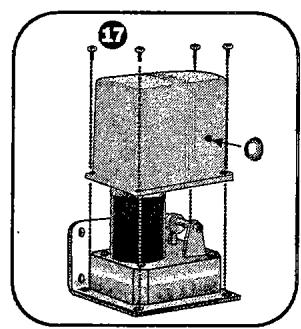

Lorsque le portail est fermé et l'alimentation coupée, mettre le capot plastique sur chaque moteur.

• Débrancher l'alimentation 230V

Branchement électrique :

Presse-étoupe

Le bras articulé du battant s'ouvrant en premier doit être connecté sur M1.

Utiliser les presse-étoupe pour le passage des câbles. Indispensable pour l'étanchéité du boîtier de commande.

BESOIN D'AIDE PENDANT L'INSTALLATION ?

APPELEZ SANS HÉSITER NOS TECHNICIENS AU 02 47 34 30 69

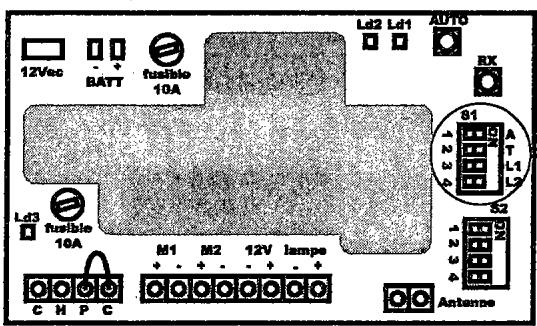

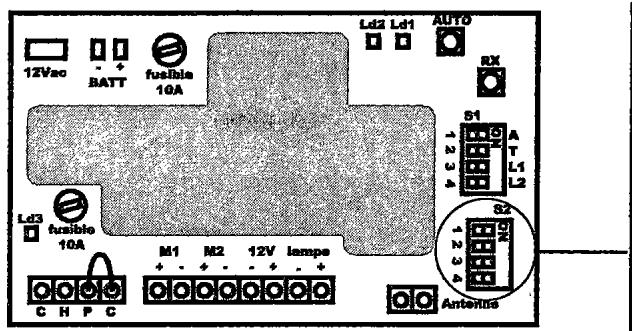

SCHEMA De cáblage dans le boitier de commande:

AVANT DE CABLER, S'ASSURER QUE LE SECTEUR 230V EST DÉBRANCHÉ.

BESOIN D'AIDE PENDANT L'INSTALLATION ? APPELEZ SANS HÉSITER NOS TECHNICIENS AU 02 47 34 30 69

Programmation de l'ouverture / fermeture :

1) Positionner les interrupteurs comme suit :

1 sur OFF 2 sur OFF 3 sur OFF 4 sur OFF

• Positionner les interrupteurs comme suit :

sur ON fermeture automatique après temporisation sur OFF pas de fermeture automatique

sur ON temporisation 30 secondes (si A est sur ON) sur OFF temporisation 1 minute (si A est sur ON)

sur ON

sur OFF

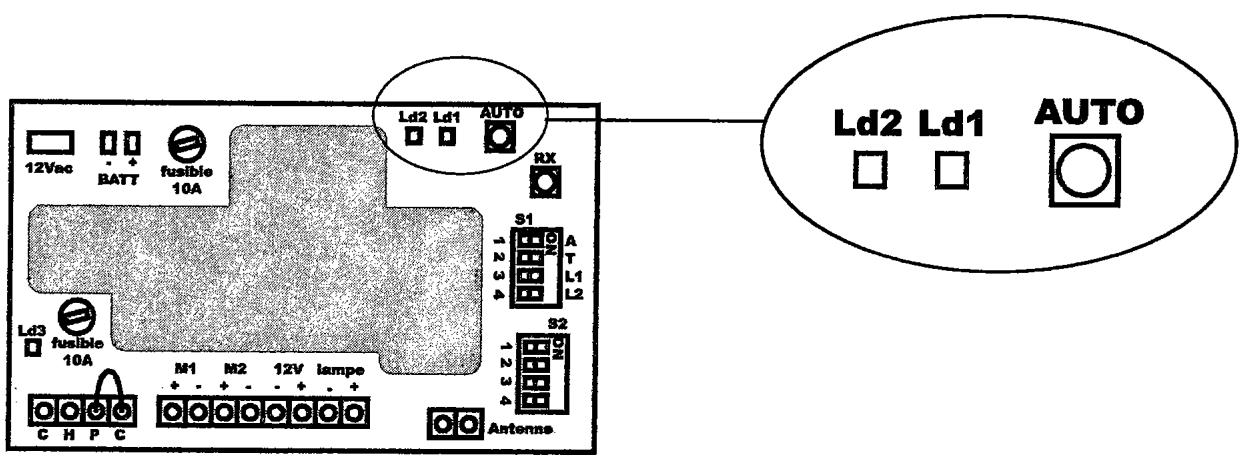

• Brancher l'alimentation 230V/50Hz. Appuyer sur le bouton AUTO et relacher. Le battant 1 s'ouvre, arrive en butée et s'arrête. Le deuxième battant s'ouvre, arrive en butée et se referme.
• Le battant 1 se referme ensuite.
• Au bout de quelques secondes, les deux battants s'ouvrent, arrivent en butée et se referment automatiquement.
• Ensuite le battant 1 s'ouvre seul, arrive en butée et se referme automatiquement (passage piéton). LA PROGRAMMATION EST TERMINE

Si les battants s'arrêtent n'importe où pendant la programmation (Ld1 et Ld2 restent allumées), contrôler que toutes les étapes de l'installation ont été correctement effectuées et vérifier point par point l'installation.

Donner une impulsion brève sur le bouton AUTO à l'aide d'une pointe fine. Le battant n°2 se ferme et dè .

Donner une nouvelle impulsion sur AUTO. Le battant n°1 se ferme. Dè (Ld1 et Ld2 restent allumées).

Appuyer sur AUTO : une nouvelle programmation automatique est déclenchée.

CODAGE de la télécommande :

Pour l'ouverture / fermeture des 2 battants :

Appuyer sur le bouton RX puis relacher. La Led Ld1 s'allume. - Attendre 5 secondes, la led Ld1 s'éteint. - Appuyer sur une touche de la télécommande, la led Ld2 s'allume.

Le système est prêt à fonctionner.

Pour l'ouverture / fermeture d'un battant (passage piéton) :

Appuyer sur le bouton RX puis relâcher. La Led LD1 s'allume. - Appuyer une deuxième fois sur le bouton RX puis relâcher, la led LD1 s'éteint. - Appuyer sur une autre touche de la télécommande, la led LD2 s'allume.

Le système est prêt à fonctionner.

Remarque :

• Si le système ne reçoit pas de code provenant de la télécommande dans les 10 secondes, la Led Ld1 clignote puis s'éteint.
• On peut mémoriser jusqu'à 10 télécommandes.

Pour annuler tous les CODES programmés

Appuyer sur le bouton RX sans le relâcher. La led Ld1 s'allume puis s'éteint au bout de 5 secondes. Relâcher le bouton RX lorsque la led Ld1 s'éteint.

En cas de mauvais fonctionnement, refaire les étapes de la programmation.

Ouverture

Appuyer sur la touche de la télécommande préalablement programmée pour l'ouverture / fermeture des 2 battants. Lorsque le portail est totalement ouvert, celui-ci se referme automatiquement après 30 secondes ou 1 minute si l'interrupteur A du switch S1 est sur ON.

Réglage :

Fermeture automatique 30 secondes

Fermeture ouverture automatique 1 minute:

: Pas de fermeture automatique

Fermeture

Dans le cas d'une fermeture non automatique, il suffit d'appuyer sur la même touche de la télécommande pour refer-mer le portail.

Dans le cas d'une fermeture automatique, on peut refermer le portail avant que la temporisation soit terminée ; il suffit d'appuyer sur la touche de la télécommande.

Arrêt du portail avant l'ouverture ou la fermeture complète

Pour arrêter le portail en mouvement, il suffit d'appuyer sur la touche de la télécommande. Un nouvel appui sur cette touche permet d'actionner le portail en sens inverse.

Rencontre avec un obstacle :

Si le portail heurte un obstacle (un enfant, une voiture ou autre), celui-ci s'arrête puis repart en sens inverse sur une courte distance afin de dégager l'obstacle. Après avoir dégagé l'obstacle, appuyer sur la touche de la télécommande, le portail s'ouvre totalement.

Passage piéton :

Le fonctionnement est le même que celui des 2 battants. Il suffit juste d'utiliser la touche de la télécommande préalablement programmée pour le passage piéton.

Réglementation

• Cet automatisme de portail a été conçu suivant les normes NF P25-362 et NF P25-363, dans le cas d'une installation pour maison individuelle. COUPURE DE COURANT 1) Vous avez la possibilité de rajouter une batterie (en option) 12 V 654901 dans le boîtier électronique (voir les branchements p 13).

FAIRE l'installation et les réglages de la motorisation sans connecter la batterie.

• Lorsque l'installation est terminée et que le portail fonctionne parfaitement avec la télécommande, couper l'alimentation 230V et connecter la batterie en respectant les bornes + et -.
• Rétablir l'alimentation 230V.
• La batterie va se recharger en 24 heures environ. Passé ce délai, faire un essai de fonctionnement du portail (1 ouverture + 1 fermeture) après avoir débranché l'alimentation.
• Après ce test, rebrancher l'alimentation. La batterie prendra le relais en cas de coupure de courant.

BESOIN d'aide pendant l'installation ? Appelez sans hésiter nos techniciens au 02 47 34 30 69

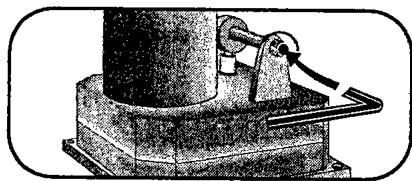

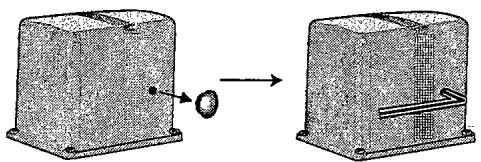

2) A défaut, il suffit de débrayer les moteurs. À si le portail peut s'ouvrir manuellement pendant la durée de la coupure de courant.

À cet instant, les battants peuvent être ouverts ou fermés manuellement.

Laisser les battants en position «fermée». Appuyer sur la touche de la télécommande. Les battants s'embrayent et s'ouvrent automatiquement.

Dans certaines zones géographiques (proximité de pylônes électriques, de structures métalliques,...) la portée de la télécommande peut être réduite. On peut améliorer cette portée en branchant une antenne supplémentaire 654445.

Important

• Rendre étanches les trous de passage des gaines dans le boîtier électronique avec du joint silicone.
• La fiche de prise de courant doit être parfaitement accessible.
• Si le câble d'alimentation est endommagé, il doit être remplacé par une personne qualifiée afin d'éviter tout danger.
• La pile de la télécommande ne doit pas être jetée à la poubelle mais remise à un service de récupération des piles.

Accessions et câblage:

IMPORTANT : lorsqu'on connecte un kit de photocellules, il faut enlever le fil de connexion entre P et C.

• Pour que votre automatisme de portail puisse fonctionner en cas de coupure de courant

-Batterie: 654901

• Pour commander l'ouverture et la fermeture de votre portail

-Télécommande supplémentaire :654700

-Calvier de codage sans fil : 654210

-Interrupteur à clé 1 contact : 654410

• Pour la signalisation et la sécurité

-Feu clignan 12 V:654758

- Photocellules: 65429

• Pour augmenter les performances de l'ouverture à distance avec votre télécommande
• Antenne 433,92 MHz : 654445

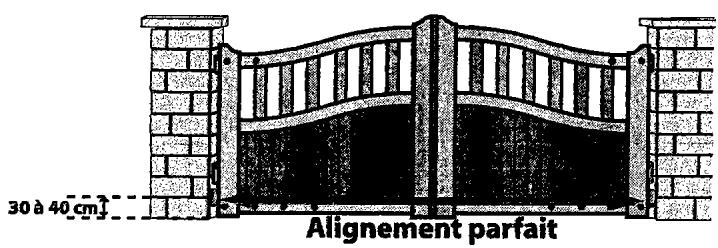

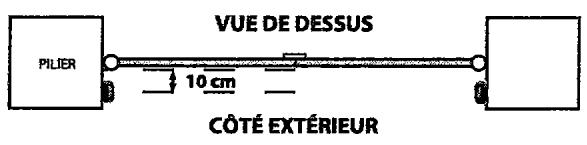

Mise en PLACE des photocellules :

Le jeu de photocellules est un élément de sécurité. Pendant la fermeture, si un obstacle (enfant, voiture ou autre) coupe le faisceau des photocellules, le portail s'arrête et se réouvre totalement pour laisser le passage à l'obstacle.

Si les photocellules ne sont pas parfaitement alignées, le portail s'ouvrira et restera ouvert. Un voyant rouge dans la photocellule réceptrice indique que l'alignement est correct.

Modification du contenu

Les pièces n°13 ont été supprimées et remplacées par les pièces suivantes :

SOCIETE (fabricant, mandataires, ou personne responsable de la mise sur le marché de l'equipement)

Nom: SARL AVIDSEN

37320 Ésvres sur Indre

France

Téléphone: (33) 247343060

Télécopie : (33) 247 34 30 61

Identification de l'équipement

Marque: AVIDSEN

Désignation commerciale : Télécommande universelle 4 boutons

Référence commerciale : 104700

Type: TXC-4

Je soussigné,

NOM ET QUALITE DU SIGNATAIRE : Raphaël PRERA, gérant

• Déclaré sous mon entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables de la directive 1999/5/CE :

Article 3.1 a: (protection de la santé et sécurité des utilisateurs)

Norme de sécurité électrique appliquée: EN 60950 (ed. 1992) + A1 et A2 (ed. 1993) + A3 (ed. 1995) + A4 (ed. 1997)

Article 3.1b: (exigences de protection en ce qui concerne la compatibilité électromagnétique)

Article 3.2: (utilisation efficace du spectre radioélectrique, de façon à éviter les interférences dommageables)

norme RADIOp appliquée: ETS 300220-1 (éd. 1997-11)

A cet effet, déclare que toutes les séries d'essais radio ont été effectuées.

Identification de l'organisme notifié : CETECOM ICT Services GmbH
