Type de produit	Pompe et réservoir combiné
Modèle de pompe	D5 (Laing)
Matériau du réservoir	PMMA (Plexiglas)
Matériau de la pompe	Laiton, céramique, acier inoxydable
Dimensions (L x l x H)	68 x 68 x 245 mm
Poids	1,2 kg
Alimentation électrique	12 V DC
Puissance absorbée	23 W
Débit maximal	960 L/h
Hauteur manométrique maximale	3,2 m
Niveau sonore	< 25 dBA
Connecteurs d'entrée/sortie	G1/4" filetés
Fonctions principales	Circulation d'eau, réservoir intégré, régulation de vitesse PWM
Compatibilité liquide de refroidissement	Eau distillée, liquides de refroidissement pour PC
Installation	Montage mural ou sur châssis, visserie incluse
Entretien et nettoyage	Nettoyage du réservoir avec un chiffon doux, remplacement des joints tous les 2 ans
Sécurité	Protection contre les surtensions, protection thermique intégrée
Pièces détachées et réparabilité	Pompe D5 remplaçable, joints toriques disponibles
Garantie	2 ans
Contenu de l'emballage	Pompe/réservoir, supports de montage, vis, joints

FOIRE AUX QUESTIONS - Pacific PR22-D5 THERMALTAKE

Comment installer le Pacific PR22-D5 dans un boîtier PC ?

Fixez le support de montage fourni sur le panneau arrière ou le fond du boîtier à l'aide des vis. Vissez ensuite l'unité sur le support. Assurez-vous que les raccords G1/4 sont accessibles pour les tuyaux.

Quel type de liquide de refroidissement utiliser ?

Utilisez de l'eau distillée ou un liquide de refroidissement spécialement conçu pour le watercooling PC. Évitez les liquides à base d'alcool ou d'huile.

Comment régler la vitesse de la pompe ?

La pompe D5 dispose d'un contrôle PWM. Branchez le câble PWM à la carte mère pour une régulation automatique, ou utilisez un contrôleur de vitesse manuel.

Quel est le débit maximum et est-il suffisant pour un circuit avec CPU et GPU ?

Le débit maximum est de 960 L/h, ce qui est largement suffisant pour un circuit refroidissant à la fois le CPU et le GPU, même avec plusieurs radiateurs.

La pompe est-elle silencieuse ?

Oui, le niveau sonore est inférieur à 25 dBA. À basse vitesse, elle est quasiment inaudible.

Comment nettoyer le réservoir ?

Dévissez le bouchon supérieur et rincez le réservoir à l'eau claire. Utilisez un chiffon doux pour l'intérieur. Ne pas utiliser de produits abrasifs.

Puis-je remplacer la pompe D5 si elle tombe en panne ?

Oui, la pompe D5 est standard et peut être achetée séparément. Dévissez les vis de fixation et remplacez-la. Les joints toriques sont également disponibles.

Quels raccords sont compatibles avec cette unité ?

Tous les raccords filetés G1/4 standards sont compatibles, y compris les raccords droits, coudés ou à rotule.

Y a-t-il un risque de fuite ?

Si les joints sont correctement installés et les raccords serrés à la main, le risque de fuite est très faible. Testez le circuit hors tension avant la mise en service.

Quelle est la durée de vie de la pompe ?

La pompe D5 est conçue pour fonctionner 24h/24 et 7j/7 pendant plusieurs années. Une maintenance régulière (remplacement des joints) peut prolonger sa durée de vie.

MODE D'EMPLOI Pacific PR22-D5 THERMALTAKE

Pacific

PR22-D5

Silent Kit

Pump+Reservoir

Pump+Reservoir

This product is intended for installation only by expert users. Please consult with a qualified technician for installation. Improper installation may result in damage to your equipment.

1. Please carefully read the manual before beginning the installation process!
2. It is strongly recommended to use market proven pre-mix coolant, such as Thermaltake Coolant 1000.
3. DO NOT USE any kind of alcohol or alcohol derivatives with this reservoir or the acrylic tube may crack and fail! Do not clean it using alcohol either!

Parts List

A×2
Clip

B×8
Nuts

©x 8

Long Screws

Ex 2

Fx 2

Gx 4

Short Screws

Hx 2
Bracket Sponge

1x 1

G1/4 Stop Plug

Jx 1
Wrench

Kx 4
Cable Ties

Installation Guide

1

There are two types of mounting kits, please choose the mounting kit you want to use (Both types can be installed together)

Install your fittings and tubes, remember to use the bottom as an outlet and top as an inlet.

3

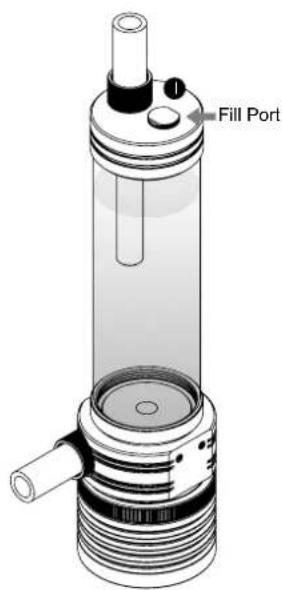

After adding the recommended coolant, remember to fill the reservoir to only 80% and leave the fill port cap off. This will help stabilize your internal loop pressure
