Type de produit	Cave à vin
Marque	Danby
Modèle	Silhouette SPRWC052D3SS
Capacité	52 bouteilles
Zones de température	Double zone (zone supérieure et zone inférieure)
Plage de température	5 °C à 18 °C
Dimensions (H x L x P)	82,5 cm x 46 cm x 58 cm
Poids net	36,5 kg
Type d'installation	Autoportante
Alimentation électrique	220-240 V ~ 50 Hz
Consommation électrique	100 kWh/an (estimation)
Matériau de la porte	Acier inoxydable et verre trempé
Éclairage intérieur	LED
Étagères	5 étagères en bois coulissantes
Type de réfrigération	Compresseur
Niveau sonore	42 dB (faible)
Verrouillage de sécurité	Non (pas de serrure standard)
Fonction de dégivrage	Manuel
Classe climatique	N/ST (16 °C à 38 °C)
Réfrigérant	R600a
Indice de réparabilité	Non communiqué précisément, mais pièces disponibles

FOIRE AUX QUESTIONS - Silhouette SPRWC052D3SS DANBY

Comment régler la température de ma cave à vin Danby Silhouette SPRWC052D3SS ?

Utilisez les boutons de commande situés sur la façade. Appuyez sur SET pour faire clignoter l'affichage, puis utilisez les flèches + et - pour ajuster la température par paliers de 1 °C. La plage recommandée pour le vin rouge est de 12 à 18 °C, pour le blanc de 8 à 12 °C.

Puis-je installer la cave à vin dans un meuble encastré ?

Ce modèle est conçu pour une installation autoportante. Pour une bonne ventilation, laissez un espace d'au moins 5 cm à l'arrière et sur les côtés. Ne l'encastrez pas sans respecter les dégagements, car cela pourrait affecter les performances et la durée de vie.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil, retirez les bouteilles et les étagères. Nettoyez l'intérieur avec un chiffon doux imbibé d'eau tiède et de bicarbonate de soude (1 cuillère à soupe par litre). Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs.

Que faire si la cave à vin ne refroidit pas assez ?

Vérifiez que la température ambiante ne dépasse pas 38 °C (classe climatique N/ST). Assurez-vous que les évents de ventilation ne sont pas obstrués. Vérifiez que le réglage du thermostat est correct. Si le problème persiste, le condensateur peut être encrassé ou rempli de poussière : nettoyez-le avec un aspirateur.

Combien de bouteilles peut contenir la Danby Silhouette SPRWC052D3SS ?

La capacité est de 52 bouteilles standard de 0,75 L, en utilisant les 5 étagères coulissantes. Les bouteilles de format plus grand (magnums) réduisent la capacité.

Les étagères sont-elles réglables ?

Oui, les étagères en bois sont coulissantes et peuvent être repositionnées à différentes hauteurs pour s'adapter à la taille des bouteilles. Vous pouvez retirer une étagère pour stocker des bouteilles plus hautes.

Quelle est la consommation électrique de cette cave à vin ?

La consommation annuelle estimée est de 100 kWh, ce qui correspond à une faible consommation pour un appareil de cette capacité. Le compresseur est économe en énergie.

Faut-il dégivrer la cave à vin ?

Oui, le dégivrage est manuel. Lorsqu'une couche de givre de 3 à 5 mm se forme, débranchez l'appareil, placez une serviette pour absorber l'eau de fonte, et laissez les portes ouvertes. Ne grattez pas le givre avec un objet métallique.

Puis-je stocker différents types de vins dans les deux zones ?

Oui, la double zone permet de régler une température différente pour chaque compartiment. Par exemple, zone supérieure à 10 °C pour les vins blancs, zone inférieure à 14 °C pour les rouges. Chaque zone se règle indépendamment.

Où puis-je trouver des pièces de rechange ou des étagères supplémentaires ?

Contactez le service client Danby ou visitez leur site web. Vous pouvez également commander des pièces auprès de revendeurs agréés. Les étagères en bois et le filtre à charbon (si présent) sont disponibles. Conservez le numéro de modèle et la date d'achat.

MODE D'EMPLOI Silhouette SPRWC052D3SS DANBY

Manuel du propriétaire

MODÈLE

SPRWC052D3SS SPRWC052D3SS-P

CELLIER À VIN

Manuel du propriétaire......19 - 36

Bienvenue à la famille Silhouette. Nous sommes fiers de la qualité de nos produits et nous croyons en le service fiable. Nous vous suggérons de lire ce manuel d'utilisation avant de brancher votre nouvel appareil car il contient des informations importantes sur l'utilisation, la sécurité, le dépannage et la maintenance, afin d'assurer la fiabilité et la longévité de votre appareil.

Visitez www.SilhouetteAppliances.com pour accéder aux outils d'autoservice, aux FAQ et bien plus encore. Pour obtenir de l'aide supplémentaire, composez le 1-844-455-6097.

Notez les informations ci-dessous ; vous aurez besoin de ces informations pour obtenir un service sous garantie.

Vous devez fournir le reçu d'achat original pour valider votre garantie et recevoir le service.

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Besoin d'assistance ?

Avant d'appeler pour le service, voici quelques choses que vous pouvez faire pour nous aider à mieux vous servir.

Lire ce manuel du propriétaire :

Il contient des instructions pour vous aider à utiliser et à maintenir votre appareil correctement.

Si vous recevez un appareil endommagé :

Contactez immédiatement le revendeur ou l'entrepreneur qui vous a vendu l'appareil.

Gagnez du temps et de l'argent :

Avant d'appeler pour le service, consultez la section de dépannage à la fin de ce manuel. Cette section vous aidera à résoudre les problèmes courants pouvant survenir.

Consignes de sécurité importantes LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ

EXIGENCES DE SÉCURITÉ

DANGER : Risque d'incendie ou d'explosion. Liquide frigorigène inflammable utilisé. Ne pas percer les tubes de réfrigérant.

• N'utilisez pas de dispositifs mécaniques pour dégivrer le réfrigérateur.
• Assurez-vous que l'entretien est effectué par le personnel de service autorisé en usine, afin de minimiser les dommages sur les produits ou les questions de sécurité.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne qualifiée similaire afin d'éviter tout risque.
• Consultez le manuel de réparation ou le guide du propriétaire avant d'essayer de réparer ce produit. Toutes les précautions de sécurité doivent être respectées.
• Éliminer conformément aux règlements fédéraux ou locaux.
• Suivez attentivement les instructions de manutention.
• Ne pas stocker des substances explosives comme les bombes aérosol avec un propulseur inflammable dans cet appareil.

AVERTISSEMENT : Garder les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée, sans obstruction.

AVERTISSEMENT : N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT : Ne pas endommager le circuit de réfrigérant.

AVERTISSEMENT : N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage d'aliments de l'appareil, à moins qu'ils ne soient du type recommandé par le fabricant.

ATTENTION : Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

DANGER : Risque de piégeage des enfants. Avant de jeter un ancien appareil :

• Retirez la porte ou le couvercle. - Laissez les étagères en place afin que les enfants ne puissent pas facilement monter à l'intérieur.

EXIGENCES DE SÉCURITÉ

DANGER : N'ajoutez pas de verrou à la porte ou au couvercle. Cela peut entraîner le piégeage et le préjudice des enfants.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales peuvent être différentes ou réduites, ou qui n'ont pas d'expérience ou de connaissances, à moins que ces personnes ne reçoivent de supervision ou de formation pour faire fonctionner l'appareil par une personne responsable de leur sécurité.

Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :

• Cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ; - Les maisons de ferme et par les clients dans les hôtels, motels et autres environnements de type résidentiel ; - Chambres d'hôtes ; - Restauration et applications similaires non commerciales.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. La mise à la terre réduit le risque de choc électrique en fournissant un fil d'échappement pour le courant électrique.

Cet appareil possède un cordon doté d'un fil de mise à la terre avec une fiche à 3 broches. Le cordon d'alimentation doit être branché sur une prise correctement mise à la terre. Si la sortie est une prise murale à 2 broches, elle doit être remplacée par une prise murale à 3 broches correctement mise à la terre. La plaque signalétique en série indique la tension et la fréquence auxquelles l'appareil est conçu.

AVERTISSEMENT - Une utilisation incorrecte de la fiche de mise à la terre peut entraîner un risque d'électrocution. Consultez un électricien qualifié ou un agent de service si les instructions de mise à la terre ne sont pas complètement comprises ou s'il existe un doute quant à savoir si l'appareil est correctement mis à la terre.

Ne branchez pas votre appareil à des rallonges ou avec un autre appareil dans la même prise murale. Ne pas épisser le cordon d'alimentation. Ne coupez ou retirez en aucun cas la troisième broche du cordon d'alimentation. N'utilisez pas de cordons de prolongement ou d'adaptateurs sans mise à la terre (deux broches).

GARDEZ CES INSTRUCTIONS!

INSTRUCTIONS D'INSTALLATION

EMPLACEMENT

• Deux personnes doivent être utilisées pour déplacer l'appareil.
• Retirer l'emballage intérieur et extérieur avant l'installation. Essuyez l'extérieur de l'appareil avec un chiffon doux et sec et l'intérieur avec un chiffon humide tiède.

- Placez votre appareil sur un plancher assez solide pour le supporter lorsqu'il est complètement chargé.

- Ne placez pas l'appareil directement dans la lumière du soleil ou à proximité de sources de chaleur, comme un poêle ou un réchauffeur, car cela peut augmenter la consommation électrique. Des températures ambiantes extrêmes et froides peuvent également provoquer un dysfonctionnement de l'appareil.

- Ne pas utiliser ce produit près de l'eau, par exemple, dans un sous-sol humide ou près d'un évier.

- Cet appareil est destiné à un usage domestique seulement. Cette unité n'est pas conçue pour une installation extérieure, y compris une installation où la température n'est pas contrôlée (garages, porches, carports, etc.).

- Avant de brancher l'appareil à une source d'alimentation, laissez-le debout pendant environ 6 heures; Ceci réduira la possibilité d'un dysfonctionnement dans le système de refroidissement de la manipulation pendant le transport.

Modèle en acier inoxydable SPRWC052D3SS

• Cet appareil mesure 60,5 cm (23,8 pouces) de largeur sur 86,5 cm (34,1 pouces) de hauteur sur 60,3 cm (23,7 pouces) de profondeur.

Modèle de porte à panneau prêt à l'emploi SPRWC052D3SS-P

- Cet appareil mesure 60,5 cm (23,8 pouces) de largeur sur 86,5 cm (34,1 pouces) de hauteur sur 60 cm (23,6 pouces) de profondeur.

IMPORTANT

Assurez-vous que la porte est complètement fermée lorsque l'appareil est en marche. Le fait de ne pas fermer complètement la porte peut entraîner une condensation excessive et des dégâts d'eau potentiels au plancher sous l'appareil. Danby ne sera pas responsable des dommages résultant d'une mauvaise utilisation.

ÉVACUATION AVANT

Cet appareil est une évacuation avant. Ne bloquez pas l'évent avant car cela entraînera des températures de fonctionnement élevées, une consommation d'énergie plus élevée et une éventuelle surchauffe et une panne du système.

Il y a une patte réglable au bas de l'appareil qui peut être montée ou baissée pour s'assurer que l'appareil est de niveau. Il est important que l'appareil soit de niveau pour minimiser les bruits et les vibrations. Pour niveler l'appareil :

1. Déplacez l'appareil vers son emplacement final.
2. Tournez la jambe de nivellement dans le sens inverse des aiguilles d'une montre aussi loin que possible, jusqu'à ce que le haut du pied touche le bas du châssis.
3. Tournez lentement la jambe de nivellement dans le sens des aiguilles d'une montre jusqu'à ce que l'appareil soit de niveau.

Lors des installations décrites dans cette section, des gants et des lunettes de sécurité devraient être portés.

Il n'est pas recommandé d'installer l'appareil dans un coin ou directement à côté d'un mur. La porte devra être ouverte à plus de 90° pour permettre une extension complète des étagères. S'il est nécessaire de placer l'unité à côté d'un mur ou dans un coin, laisser au moins 2 à 4 pouces (5 à 10 cm) d'espace entre le mur et l'appareil pour permettre l'ouverture de la porte.

L'ouverture de l'armoire doit avoir au moins 24 pouces (61 cm) de largeur par 35 pouces (88,9 cm) de hauteur par 25 pouces (63,5 cm) de profondeur.

Remarque : L'exigence de profondeur suppose que la prise électrique est située dans les armoires adjacentes ou encastrée dans la paroi arrière, non montée en surface à l'intérieur de l'enceinte.

Si la prise électrique est située à l'intérieur des armoires adjacentes, couper un trou de 1,5 pouce (3,8 cm) de diamètre pour passer le cordon d'alimentation. Si le mur de l'armoire est en métal, le bord du trou doit être recouvert d'une douille ou d'un passe-fil.

OUTILS REQUIS

• Lunette de sécurité • Gants
• Ruban à mesurer • Équerre de charpentier
• Niveau
• Lampe de poche
• Perceuse et jeu de scie cylindrique

INSTRUCTIONS D'INSTALLATION

SUPPORT ANTI-BASCULE

Cet appareil peut basculer lorsque les étagères sont prolongées, ce qui peut causer des dommages, des blessures ou une perte de contenu. Si cet appareil est utilisé dans une application autonome, le support anti-bascule doit être installé sur l'arrière gauche ou arrière droit de l'appareil.

ACCESSOIRES

1. Support anti-bascule
2. Boulon
3. Rondelle de blocage
4. Rondelle plate
5. Vis
6. Vis d'expansion

TROU DE FIXATION ANTI-TIP

A : Trou de montage fixe pour l'appareil. B : Trous de montage fixes pour cloisons sèches. C : Trous de montage fixes pour plancher de bois. D : Trous de montage fixes pour plancher en béton. E : Trou de montage à l'arrière de l'appareil.

Important : Déterminez l'emplacement final de l'appareil avant d'essayer d'installer le support. Choisissez l'une des trois méthodes d'installation ci-dessous.

Installation contre la cloison sèche :

1. Placez le support sur le sol avec le trou de montage B contre le mur.
2. Utilisez deux vis pour fixer le support au mur.
3. Assurez-vous qu'au moins une vis est fixée à un poteau mural.
4. Placez l'appareil de sorte que le trou de montage E de l'appareil soit aligné avec le trou de montage A sur le support et fixez-le avec un boulon, une rondelle de blocage et une rondelle plate.

Remarque : Au moins une vis doit pénétrer dans un montant en bois. S'il n'y a pas de goujons disponibles, utilisez l'installation au sol.

Installation avec plancher en bois :

1. Placez le support sur le sol et fixez-le avec deux vis.
2. Placez l'appareil de sorte que le trou de montage E de l'appareil soit aligné avec le trou de montage A sur le support et fixez-le avec un boulon, une rondelle de blocage et une rondelle plate.

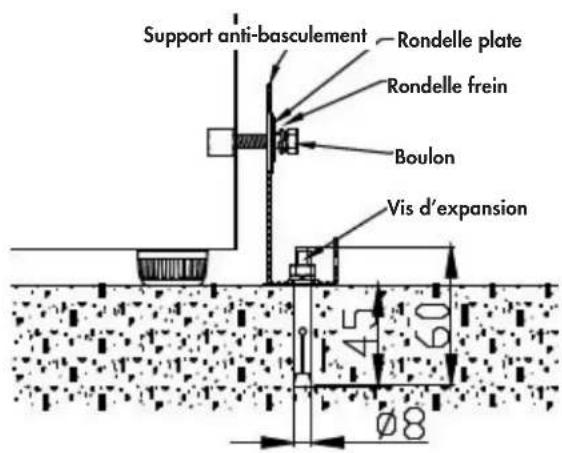

Installation au sol en béton :

1. Placez le support sur le sol et marquez l'emplacement du trou de montage D sur le plancher.
2. À l'aide d'une mèche à béton, percez un trou pilote de 8 mm (3/8") de 45 à 55 mm (1,7" à 2") de profondeur à l'emplacement marqué.
3. Retirez l'écrou, la rondelle élastique et la rondelle de la vis d'expansion.
4. Taper soigneusement la vis de dilatation dans le trou foré à l'aide d'un marteau ou d'un maillet.
5. Placez le support de sol avec le trou de montage D sur la vis de dilatation et fixez-le avec l'écrou, la rondelle élastique et la rondelle.
6. Placez l'appareil de sorte que le trou de montage E de l'appareil soit aligné sur la fixation A du support et fixez-le à l'aide d'un boulon, d'une rondelle de blocage et d'une rondelle plate.

Important: Après avoir installé le support, essayez d'utiliser une force légère pour faire basculer l'appareil. Si l'appareil ne pointe pas, le support est installé correctement. Si l'appareil fait une pointe, réinstallez le support plus solidement.

CONSIGNES D'UTILISATION

PANNEAU DE CONTRÔLE

1. Indicateur de mode standard
2. Indicateur de mode d'économie d'énergie
3. Réglage du mode Sabbat
4. Indicateur de mode Démo
5. Indicateur de réglage de la couleur de l'éclairage intérieur
6. Indicateur d'alarme
7. Désactiver l'indicateur d'alarme de porte
8. Indicateur d'alimentation: S'allume quand le compresseur est en marche.
9. Panneau d'affichage supérieur: Indique la température de consigne de la chambre supérieure.
10. Panneau d'affichage inférieur: Indique la température de consigne de l'enceinte inférieure.
11. Indicateur de chambre supérieure
12. Indicateur de chambre inférieure
13. Indicateur d'échelle de température
14. Boutons d'augmentation et de diminution: Permet d'augmenter ou de diminuer la température réglée par incréments de 1 degré.
15. Bouton Mode: Appuyez sur cette touche pour basculer entre le mode standard et le mode économie d'énergie. Le voyant correspondant s'allume. L'appareil se met par défaut en mode standard.
16. Bouton d'éclairage : utilisé pour définir le mode d'éclairage.
17. Bouton d'alimentation : appuyez sur cette touche pour mettre l'appareil en marche. Appuyez sur cette touche pendant 3 secondes pour éteindre l'appareil.

CONSIGNES D'UTILISATION

LUMIÈRE INTÉRIEURE

La lumière intérieure s'allume et s'éteint lorsque la porte est ouverte ou fermée.

Appuyez une fois sur le bouton d'éclairage pour éteindre l'éclairage lorsque la porte est ouverte. L'éclairage reprend son fonctionnement par défaut lorsque la porte est fermée.

Il y a quatre modes d'éclairage :

• L1 : la lumière s'allume et s'éteint à l'ouverture et à la fermeture de la porte. • L2 : la lumière reste indéfiniment allumée à 100 %.
• L3 : la lumière reste allumée pendant 120 minutes à 100 %, puis reprend son fonctionnement par défaut. • L4 : mode galerie.

Lorsque la porte est fermée, l'écran du panneau de commande s'éteint. Les lampes de l'armoire restent allumées à 100 % pendant 120 minutes, avant de baisser à 50 % et de rester allumées indéfiniment.

COULEUR DE L'ÉCLAIRAGE INTÉRIEUR

L'éclairage intérieur peut être réglé sur le blanc ou le bleu.

• Appuyez sur le bouton d'éclairage et maintenez-le enfoncé pendant 3 secondes jusqu'à ce que le symbole de la couleur de l'éclairage intérieur clignote.
• Appuyez sur le bouton d'éclairage pour basculer entre une lumière blanche et une lumière bleue.

Le voyant de réglage de la couleur de l'éclairage intérieur clignote 5 fois pour confirmer le changement.

INSTRUCTION DE FONCTION

La température par défaut est de 54°F (12°C). L'échelle par défaut de température est °F.

Pour changer l'affichage entre °F et °C, appuyez simultanément sur les boutons Haut et Bas pendant environ 3-5 secondes.

La température peut être réglée aussi bas que 41°F (5°C) ou aussi haut que 64°F (18°C).

La température réelle à l'intérieur de l'appareil peut varier en fonction de la température ambiante, à quelle fréquence la porte est ouverte et combien de bouteilles chaudes ont récemment été ajoutées à l'appareil.

Chaque dépression des boutons Haut et Bas règle la température par incréments de 1°.

En cas de panne de courant, le panneau de commande mémorise la température réglée. Une fois le courant rétabli, l'appareil reprend automatiquement son fonctionnement normal.

Si la température de l'armoire intérieure est supérieure à 23°C (73°F) pendant une heure, le code d'erreur "HI" s'affiche, le voyant d'alarme s'allume et une alarme retentit.

Si la température de l'armoire intérieure est inférieure à 0°C (32°F), le code d'erreur "LO" s'affiche, le voyant d'alarme s'allume et une alarme retentit.

Si la température de l'enceinte intérieure reste à 0°C (32°F) pendant plus de 30 minutes, le code d'erreur "CL" s'affiche, le voyant d'alarme s'allume et une alarme retentit. L'appareil s'arrête de fonctionner pour éviter que son contenu ne gèle.

CONSIGNES D'UTILISATION

Mode démo: Le mode démo est uniquement destiné à être utilisé sur le lieu de vente. Il peut être utilisé pour montrer l'aspect de l'appareil lorsqu'il fonctionne sans enclencher le compresseur ou la fonction de refroidissement. Le ventilateur fonctionnera à faible vitesse, mais toutes les alarmes et tous les signaux sonores seront désactivés.

Appuyez simultanément sur le bouton d'augmentation et sur le bouton d'alimentation pendant 10 secondes pour activer le mode démo. Le voyant du mode démo s'allume.

Appuyez simultanément sur le bouton d'augmentation et sur le bouton d'alimentation pendant 10 secondes pour remettre l'appareil en mode standard.

Alarme de porte ouverte : Si la porte n'est pas complètement fermée pendant 5 minutes, le voyant d'alarme s'allume et une alarme retentit.

L'alarme de porte ouverte peut être temporairement désactivée en appuyant une fois sur le bouton d'alimentation. Le témoin d'alarme reste allumé et l'éclairage intérieur continue de clignoter jusqu'à ce que la porte soit fermée.

Si la porte est fermée et que l'alarme continue de retentir, vérifiez que l'actionneur situé au bas de la porte est en contact avec l'interrupteur de l'appareil.

Désactiver l'alarme de porte ouverte : L'alarme sonore de la porte peut être désactivée en permanence si vous le souhaitez. Le témoin d'alarme et l'éclairage intérieur restent allumés si la porte reste ouverte pendant plus de 5 minutes.

Pour désactiver l'alarme de porte ouverte, appuyez simultanément sur le bouton de mode et le bouton d'éclairage pendant 3 secondes jusqu'à ce que le témoin d'alarme de porte désactivée s'allume. À l'avenir, si la porte reste ouverte, le témoin d'alarme et l'éclairage intérieur continueront de clignoter, mais l'alarme sonore de la porte ne se déclenchera pas.

Mode économie d'énergie : Le mode d'économie d'énergie éteint l'éclairage intérieur, les lumières du panneau de commande et l'écran. Le voyant du mode économie d'énergie s'allume.

En appuyant sur la touche d'augmentation ou de diminution, l'écran s'allume pendant 5 secondes avant de reprendre le mode d'économie d'énergie.

Mode Sabbat : Le mode sabbat peut être utilisé pour désactiver toutes les lumières intérieures et tous les sons de l'appareil.

Appuyez sur la touche Mode pendant 5 secondes pour activer le mode Sabbat. Le symbole SAB s'allume et l'écran affiche "Sb" pour indiquer que le mode Sabbat est activé.

Appuyez sur le bouton mode pendant 5 secondes pour remettre l'appareil en mode standard.

CONSIGNES D'UTILISATION

INSTRUCTIONS DE STOCKAGE

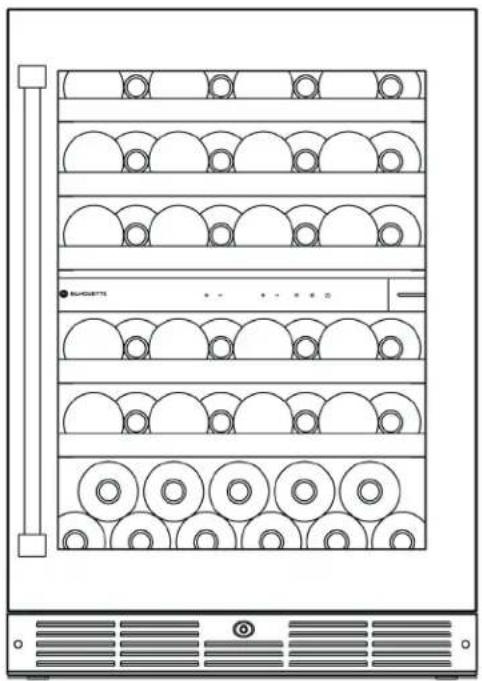

La capacité maximale de cet appareil est de 51 bouteilles standard de 750 ml de type Bordeaux.

Pour les bouteilles de Bourgogne de grand diamètre, chaque étagère peut contenir 7 bouteilles et 6 bouteilles supplémentaires dans le fond de l'armoire.

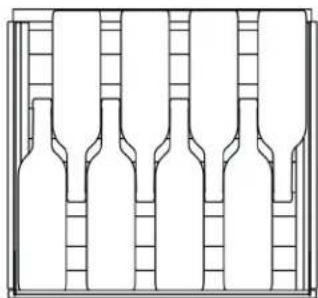

Pour les bouteilles de Bordeaux standard, chaque étagère peut contenir 8 bouteilles et 11 bouteilles supplémentaires dans le fond de l'armoire.

INSTRUCTIONS D'ÉTAGÈRE

Ne couvrez pas les étagères de papier d'aluminium ou de tout autre matériau car cela gênerait la circulation de l'air à l'intérieur de l'armoire et pourrait nuire à la température intérieure de l'armoire.

Démontage de l'étagère à vin

• Déployer complètement l'étagère - Soulever l'avant de l'étagère - En tenant le rail de l'étagère, pousser l'étagère vers l'intérieur puis vers le haut pour la dégager des amortisseurs arrière

Ouvrez la porte et sortez la boîte de charbon actif.

Retirer le couvercle inférieur de la boîte à charbon actif et remplacer le sac à charbon.

REMARQUE : Le filtre doit être remplacé tous les 3 à 6 mois en fonction du niveau d'exposition de l'appareil aux odeurs. Si l'appareil est placé dans la cuisine, il est recommandé de le remplacer régulièrement tous les 3 mois.

CONSIGNES D'UTILISATION

INSTRUCTIONS DE STOCKAGE

Repose-bouteille

Les bouteilles sont placées sur les éléments flexibles du "repose-bouteille" pour les maintenir en position. Les repose-bouteilles peuvent coulisser d'un côté à l'autre pour permettre un espacement variable des bouteilles de différentes formes. Ils peuvent également se détacher du rayonnage en bois et être déplacés vers un autre endroit.

Présentoir à chevalet

Le présentoir à chevalet rétractable présente une rangée de bouteilles de biais afin de les mettre en valeur à travers la porte vitrée. Pour installer le présentoir :

• Retirez toutes les bouteilles des étagères que vous installez.
• Retirez la demi-tablette fendue située au-dessus de l'étagère de présentation en la soulevant et en l'approchant légèrement de vous.
• Sur l'étagère de présentation, faites pivoter la barre chromée à l'avant vers le haut et vers l'arrière jusqu'à ce qu'elle repose sur les butées.
• Détachez la première rangée de porte-bouteilles du rayonnage en bois et fixez-les à la barre chromée.
• Placez les bouteilles souhaitées contre les repose-bouteilles sur la barre, le bas des bouteilles reposant sur la garniture avant de l'étagère.
• Pour convertir à nouveau l'étagère en rangement à plat, inversez le processus.

En fonction du diamètre des bouteilles, il est possible de ranger jusqu'à 6 bouteilles sur toute la largeur du présentoir de chevalet. Il y a également de la place pour une rangée arrière de bouteilles sur l'étagère du présentoir et pour la demi-étagère restante au-dessus. Selon le type de bouteille, il peut être nécessaire d'ajuster les positions pour permettre le dégagement du goulot des bouteilles.

La demi-tablette retirée peut être rangée soit dans le fond de l'armoire, soit à l'écart de l'unité dans le sac d'accessoires fourni.

Si l'appareil est placé à l'arrière ou au côté pendant un certain temps pendant ce processus, il doit pouvoir rester debout pendant 6 heures avant de le brancher pour éviter d'endommager les composants internes.

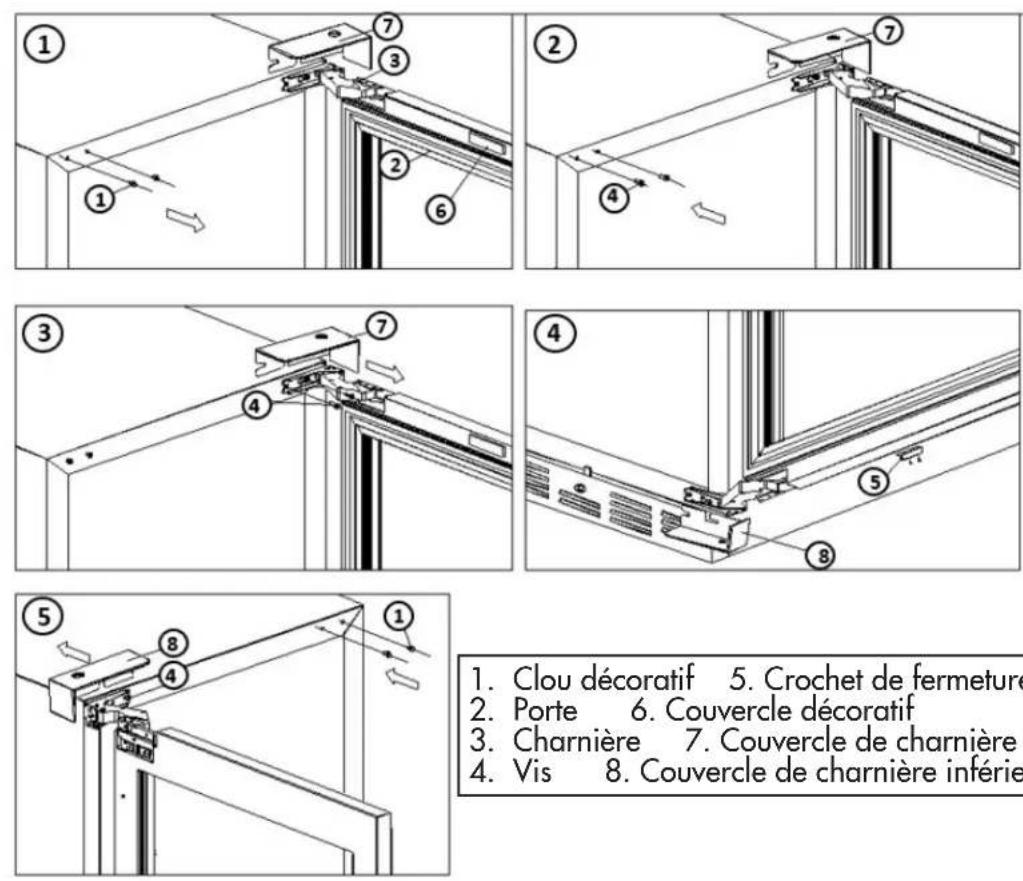

Cet appareil peut s'ouvrir à gauche ou à droite. L'appareil est livré avec la porte s'ouvrant du côté gauche. Si vous souhaitez inverser le sens d'ouverture, veuillez suivre les instructions suivantes

1. Ouvrez la porte à 90 degrés, libérez le clou décoratif sur le côté gauche. Voir figure 1.
2. Fixez la vis, ne fixez pas les vis. Voir figure 2.
3. Desserrer toutes les vis de la charnière supérieure et de la charnière inférieure, retirer les caches des charnières des portes supérieure et inférieure. Installer le couvercle de la charnière de la porte supérieure (7) dans le coin inférieur gauche. Voir les figures 3 et 4.
4. Enlever le cache décoratif et le crochet de serrure sur le cadre de la porte supérieure et inférieure respectivement. Installer le crochet de serrure sur le cadre de la porte supérieure et le cache décoratif sur le cadre de la porte inférieure. Voir les figures 1 et 4.
5. Faites pivoter la porte de 180 degrés, insérez la charnière supérieure/inférieure dans les vis, voir figure 2. Remettre en place le cache de la charnière inférieure de la porte (8) précédemment retiré dans le coin supérieur gauche, puis fixer les vis. Fixez le clou décoratif sur le côté droit. Voir figure 5.

1. Clou décoratif 5. Crochet de fermeture
2. Porte 6. Couvercle décoratif
3. Charnière 7. Couvercle de charnière supérieur
4. Vis 8. Couvercle de charnière inférieur

CONSIGNES D'UTILISATION

DIMENSION DU PANNEAU INTÉGRÉ MODELE SPRWC052D3SS-P

Les dimensions des panneaux intégrés sont des mesures métriques arrondies et optimisées.

AVIS

En raison des différences entre les meubles environnants, il se peut que le panneau ne soit pas parfaitement aligné avec la porte. La procédure ci-dessous est conçue pour obtenir un panneau fini qui s'intègre parfaitement aux meubles environnants.

Préparation du panneau : un panneau de porte entièrement intégré recouvre complètement le cadre de la porte et donne une impression d'encastrement.

AVIS

Le panneau de porte ne doit pas peser plus de 10 kg (20 Lbs). Il est important de s'assurer que tous les trous sont percés à la bonne profondeur afin d'éviter les fissures dans le bois lors de l'installation de la quincaillerie.

• Couper les panneaux aux dimensions indiquées dans le diagramme ci-dessous.
• Optionnel : Teindre ou finir le panneau selon la teinte ou la couleur souhaitée. Veillez à suivre scrupuleusement les instructions fournies par le fabricant.
• Optionnel : Installer les poignées et la quincaillerie.

AVIS

L'appareil aura besoin de 870 mm (34,25 pouces) sous le comptoir pour laisser de la place aux ajustements de niveau.

Lors de l'application d'un cadre intégré à une unité, veiller à ce que les deux côtés soient finis afin d'éviter tout gauchissement. Dans certaines installations de cadres, le panneau peut être visible à travers la vitre lorsque la porte est ouverte.

CONSIGNES D'UTILISATION

COMMENT INSTALLER UN PANNEAU INTÉGRÉ MODELE SPRWC052D3SS-P

1. Ouverture complète de la porte.
2. En commençant par l'angle, tirez sur le joint pour l'éloigner de la porte. Voir Fig A.
3. Continuer à tirer sur le joint pour le dégager du canal du joint.
4. Lors du retrait, poser le joint sur une surface plane.
5. Fixer le panneau intégré à la porte à l'aide de pinces. Un ruban adhésif robuste peut également être utilisé. Il est recommandé d'utiliser des serre-joints pour fixer le panneau à la porte. Si vous utilisez du ruban adhésif, assurez-vous qu'il n'endommagera pas la finition du panneau lors de son retrait. Voir Fig B.
6. À l'aide d'une mèche de 3 mm (7/64"), percez 6 avant-trous dans le panneau de bois d'une profondeur de 12 mm (1/2") en vous aidant des trous du cadre de la porte.

AVIS

Il est important de veiller à ce que tous les trous soient percés à la bonne profondeur afin d'éviter les fissures dans le bois lors de la pose du bois dur.

1. Repérez 6 des vis ST4x 25mm fournies avec votre appareil.
2. À l'aide d'un tournevis cruciforme, placez une vis dans chacun des 6 trous pilotes et vissez. Ne pas trop serrer les vis. Voir Fig C.
3. Veillez à ce que les vis s'appuient sur le fond du canal. Retirer les pinces de la porte.

AVIS

Si le panneau nécessite un ajustement supplémentaire après avoir retiré les pinces, desserrez légèrement chaque vis et ajustez le panneau si nécessaire. Serrez les vis une fois le réglage terminé. 10. En commençant par les coins, réinstallez le joint dans le canal du cadre. Veillez à ce que le joint soit bien en place.

Fig. A

Si l'appareil est placé sur le dos ou sur le côté pendant un certain temps au cours de ce processus, il faut le laisser en position verticale pendant 6 heures avant de le brancher, afin d'éviter d'endommager les composants internes.

Cet appareil peut s'ouvrir à gauche ou à droite. L'appareil est livré avec la porte s'ouvrant du côté gauche. Si vous souhaitez inverser le sens d'ouverture, veuillez suivre les instructions suivantes.

1. Ouvrez la porte, dévissez les deux vis (5) de l'axe de la porte (6). Déplacez la porte (7) vers l'extérieur puis vers le bas dans le sens de la flèche et placez la porte dans un endroit sûr. Voir Fig A/B.
2. Dévissez les deux vis (10) de la charnière supérieure droite de la porte (8), retirez la charnière supérieure droite de la porte (8) et sortez deux clous décoratifs du sac d'accessoires pour boucher le trou de la charnière droite de la porte. Voir Fig C.
3. Retirez le clou décoratif (12), puis sortez la charnière supérieure gauche du sac d'accessoires et fixez-la au coin supérieur gauche du boîtier à l'aide de deux vis. Voir Fig D.
4. Dévissez les deux vis de la charnière inférieure droite (2), retirez la charnière inférieure droite (2). Retirez les deux clous décoratifs du sac d'accessoires pour boucher le trou de la charnière inférieure droite. Voir Fig A.
5. Retirez le clou décoratif (1), puis sortez la charnière inférieure gauche (15) du sac d'accessoires et fixez-la au coin inférieur gauche du boîtier à l'aide de deux vis. Voir Fig F.
6. Retirez l'axe de la charnière supérieure droite (9) et la plaque de la charnière inférieure droite (3) respectivement du coin supérieur droit et du coin inférieur droit de la porte. Sortez l'axe de la charnière supérieure gauche (13) et la plaque de la charnière inférieure gauche (14) du sac d'accessoires, installez-les respectivement dans l'angle supérieur gauche et l'angle inférieur gauche de la porte. Voir Fig A/B/E/F.
7. Insérez l'axe de la porte (6) retiré précédemment dans le trou de la plaque de la charnière inférieure gauche (14), alignez le trou de l'axe de la porte de la charnière supérieure gauche (13) avec le noyau de la charnière supérieure gauche. Déplacez la porte d'abord vers le haut puis vers l'intérieur pour serrer les vis de l'axe de la porte (6). Voir Fig E/F.

CONSIGNES D'UTILISATION

1. Clou décoratif
2. Charnière inférieure (Droite)
3. Plaque de la charnière inférieure (droite)
4. Vis
5. Vis
6. Axe de porte
7. Porte
8. Charnière supérieure (droite)
9. Axe de porte de la charnière supérieure (droite)
10. Vis
11. Charnière supérieure (gauche)
12. Clou décoratif
13. Axe de porte de la charnière supérieure (gauche)
14. Plaque de la charnière inférieure (gauche)
15. Charnière inférieure (gauche)

SOINS ET ENTRETIEN

NETTOYAGE

Assurez-vous que l'appareil est débranché avant de nettoyer une partie de l'appareil.

• Pour nettoyer l'intérieur de l'appareil, utilisez un chiffon doux et une solution d'une cuillère à soupe de bicarbonate de soude dans un quart d'eau, ou une solution de savon doux ou un détergent doux.
• Lavez les tablettes amovibles dans une solution détergente douce, puis séchez-les et essuyez-les avec un chiffon doux.
• Essorez l'excédent d'eau de l'éponge ou du chiffon lorsque vous nettoyez les zones situées à proximité des commandes ou des pièces électriques.
• Nettoyez l'extérieur avec un chiffon doux et humide et un peu de détergent doux.
• Il est important de garder la région de scellement de la porte sur l'armoire propre. Nettoyez avec un tissu savonneux, rincez la région, puis séchez.

Remarque : N'utilisez pas de produits nettoyants contenant de l'ammoniaque ou de l'alcool sur l'appareil. L'ammoniaque ou l'alcool peuvent altérer le fini de l'appareil. N'utilisez jamais de nettoyants industriels sur aucune partie de votre appareil.

PANNE DE COURANT

La plupart des pannes de courant ne durent que quelques heures et ne devraient pas modifier la température de votre appareil si vous réduisez au maximum le nombre de fois où la porte est ouverte. Si le courant reste coupé pendant une longue période, il faut prendre des mesures de protection du contenu de l'appareil.

Remarque : Attendez 3 à 5 minutes avant d'essayer de redémarrer le réfrigérateur si l'opération a été interrompue.

CODES D'ERREUR

Si les codes d'erreur "HI", "LO" ou "CL" apparaissent sur l'affichage pendant plus de 5 minutes, une réinitialisation de l'alimentation peut corriger le problème. Débranchez l'appareil, attendez 5 minutes, puis rallumez l'appareil. Si le code d'erreur persiste après une réinitialisation, contactez le consommateur ou un agent de service agréé.

DÉGIVRER

Cet appareil est équipé d'une fonction de dégivrage automatique et ne nécessite pas de dégivrage manuel. L'eau de dégivrage est canalisée dans un tiroir situé au-dessus du compresseur. La chaleur dégagée par le compresseur provoque l'évaporation de cette eau.

VACANCES

• Courtes vacances : Laissez l'appareil fonctionner pendant les vacances de moins de trois semaines.
• Longues vacances : Si l'appareil ne doit pas être utilisé pendant plusieurs mois, retirez tout son contenu et mettez-le hors tension. Nettoyez et séchez soigneusement l'intérieur. Pour éviter les odeurs et le développement de moisissures, laissez la porte entrouverte, en la calant si nécessaire.

DÉMÉNAGEMENT

• Assurez-vous que l'appareil est vide. • Fixez les étagères avec du ruban adhésif. • Fixez la porte avec du ruban adhésif. • Tournez le pied réglable jusqu'à la base pour éviter tout dommage. • Protégez l'extérieur de l'appareil avec une couverture ou un objet similaire. • Assurez-vous que l'appareil reste en position verticale pendant le transport. • Si l'appareil est placé sur le dos ou sur le côté pendant le transport, à destination, laissez-le reposer pendant 6 heures avant de le brancher pour éviter d'endommager les composants internes.

ÉLIMINATION DES DÉCHETS

Ce produit ne doit pas être traité comme un déchet domestique ordinaire ; il doit être transporté au point de collecte approprié pour le recyclage des composants électriques. Pour obtenir des renseignements sur les points de collecte des déchets locaux, communiquez avec votre agence locale de traitement des déchets ou avec le bureau du gouvernement.

DÉPANNAGE

Service à la clientèle Silhouette : 1-844-455-6097

Heures d'ouverture :

Lundi à jeudi, de 8 h 30 à 18 h, heure normale de l'Est

Vendredi, de 8 h 30 à 16 h, heure normale de l'Est

Les informations contenues dans ce manuel sont sujettes à modification sans préavis.

PROBLÈME CAUSE POSSIBLE
L'appareil n'est pas alimenté • Un fusible de votre	panneau de distribution peutêtre grillé ou le disjoncteur déclenchéLa fiche n'est pas complètement insérée dans prise murale
La température interne n'est pas assez froideL'appareil fonctionne en continuSonde d'alarme et "HI" sur l'écran d'affichage	Le porte n'est pas fermées correctement ou ouverte trop souventL'échappement est obstruéAjout récemment d'une grande quantité de nourriture chaude au cabinetProximité de la source de chaleur ou de la lumière directe du soleilLa température ambiante ou l'humidité est très élevéeFuite possible du système, défaillance du ventilateur de l'évaporateur ou du compresseur
S'allume et s'éteint fréquemment • La porte n'est pas	pas fermée correctement ou s'ouvre excessivementSurcharge de l'armoireProximité d'une source de chaleur ou de la lumière directe du soleilLa température ambiante est plus élevée que la normale
La lumière ne fonctionne pas • L'ampoule a brûlé	Le bouton d'éclairage est sur “ ARRÊT ”
Vibrations/bruit • L'appareil n'est pas de niveau	Le fluide frigorigène en mouvement dans le système peut provoquer un bruit de gargouillement. Ce bruit est normall
Condensation sur le cabinet ou la porte • Le porte	n'est pas fermées correctement ou ouverte trop souventLa température ambiante ou l'humidité est très élevée
Sonde d'alarme et "LO" ou "CL" sur l'ecran d'affichage	La température ambiante est trop faibleEchec du capteurLa température de l'évaporateur est trop faible

SILHOUETTE

GARANTIE LIMITÉE "À DOMICILE"

Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garantie n'est offerte qu'à l'acheteur initial de l'appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.-U.A.) (ci-après « Danby ») ou par l'un de ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Les pièces en plastique sont garanties pendant trente (30) jours seulement à partir de la date de l'achat, sans aucune prolongation prévue.

Premiers 24 mois

Pendant les premiers vingt-quatre (24) mois, toutes les pièces fonctionnelles de ce produit qui s'avèrent défectueuses seront réparées ou remplacées, selon le choix du garant, sans frais à l'acheteur initial.

Pour bénéficier du service

S'adresser au détaillant qui a vendu l'appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agréée ou à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.

Limites de l'entretien à domicile

Danby se réserve le droit de limiter les limites de "Service au domicile" à proximité d'un dépôt de service agréé. Tout appareil nécessitant un service en dehors des limites de "Service à domicile" sera la responsabilité du consommateur de transporter l'appareil à ses propres frais jusqu'au point d'achat original ou à un dépôt de service pour réparation. Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby.

Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la présente garantie et doivent être acquittés par l'acheteur.

Aucune partie de la garantie ne prévoit implicitement que le fabricant sera tenu responsable des dommages subis par les aliments ou d'autres types de contenu, qu'ils soient causés par la défectuosité de l'appareil ou par son usage adéquat ou inadéquat.

EXCLUSIONS

En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables. En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l'appareil, quelle qu'en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant l'appareil, l'acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s'applique pas si les dégâts ou réparations sont dus aux cas suivants:

1) Panne de courant. 2) Dommage subis pendant le transport ou le déplacement de l'appareil. 3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects). 4) Accident, modification, emploi abusif ou incorrect de l'appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement anormales (température extrêmement élevée ou basse). 5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel). 6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.). 7) Visites d'un technicien pour expliquer le fonctionnement de l'appareil au propriétaire. 8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet, y compris, mais sans s'y limiter: les garages, les patios, les porches ou ailleurs qui ne sont pas correctement isolés ou climatisés).

La preuve de la date d'achat sera requise pour les réclamations de garantie; Conserver les factures de vente. Dans le cas où un service de garantie est requis, présentez la preuve d'achat à notre dépôt de service agréé.

Service sous garantie

Service au domicile

Téléphone : [phone] Télécopieur: [phone]

1-844-455-6097

04/17

Danby Products Inc.

PO Box 669, Findlay, Ohio, U.S.A. 45840

Téléphone: [phone] Télécopieur: [phone]
