Type de produit	Récepteur sans fil modulaire en rack 19"
Marque	Sennheiser
Modèle	EM 1046
Catégorie	Système de microphones sans fil
Nombre max. de modules	8 modules récepteurs (grand châssis)
Plage de fréquences	450–960 MHz (UHF) ou 138–260 MHz (VHF)
Bande passante de commutation	24 MHz (UHF), 7 MHz (VHF)
Réglage des fréquences	Par pas de 5 kHz (4800 fréquences)
Réponse en fréquence	40–20 000 Hz
Distorsion harmonique totale (THD)	Typ. 0,5 %
Rapport signal/bruit	117 dB(A)
Système de réduction de bruit	HiDyn plus
Sorties audio	8 x XLR-3 M, 1 x 25 broches Sub-D
Entrées RF	2 x prise N
Sortie casque	Jack 6,35 mm (1/4")
Dimensions (rack)	19", 4 U
Poids (équipé complet)	Environ 55 lb (25 kg)
Alimentation	Module d'alimentation intégré (secteur)
Affichage du niveau de batterie émetteur	Oui (avec SK 50/250 et SKM 5000)
Compatibilité produit	Émetteurs des séries 3000 et 5000
Accessoires inclus	Oreilles de montage rack 19"
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles auprès du service après-vente Sennheiser.

FOIRE AUX QUESTIONS - EM 1046 SENNHEISER

Combien de modules récepteurs puis-je installer dans l'EM 1046 ?

Le grand châssis (EM 1046 MF) peut accueillir jusqu'à 8 modules récepteurs true diversity.

Quelles sont les plages de fréquences disponibles ?

L'EM 1046 est disponible en bande UHF (450–960 MHz) ou VHF (138–260 MHz). Le modèle spécifique détermine la plage exacte.

Puis-je connecter plusieurs châssis EM 1046 entre eux ?

Oui, plusieurs châssis peuvent être daisy-chaînés (mis en cascade) en utilisant des modules séparateurs d'antenne supplémentaires.

Comment régler la fréquence de réception ?

Les fréquences se règlent par pas de 5 kHz, offrant jusqu'à 4800 fréquences réglables.

Quel type de connecteurs audio sont utilisés en sortie ?

Chaque module dispose d'une sortie XLR-3 M. Une sortie supplémentaire sur connecteur Sub-D 25 broches est disponible pour les signaux multi-canaux.

Le récepteur affiche-t-il l'état de la batterie de l'émetteur ?

Oui, avec les émetteurs SK 50/250 et SKM 5000, l'état de la batterie est indiqué.

Quel est le système de réduction de bruit utilisé ?

L'EM 1046 utilise le système HiDyn plus pour une réduction efficace du bruit.

Puis-je utiliser l'EM 1046 avec des émetteurs d'autres séries ?

L'EM 1046 est compatible avec tous les émetteurs des séries 3000 et 5000 de Sennheiser.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où puis-je trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Sennheiser.

MODE D'EMPLOI EM 1046 SENNHEISER

EM 1046 RF Wireless Receiver Mainframe Housing

The EM 1046 MF is a large mainframe for housing up to 8 receiver modules. The mainframe features two integral active 1-to-8 antenna splitters. The back panel houses the power supply module, RF input module and AF output module. The Mikroport computer display can be connected via an interface module. Additional antenna splitter modules are available for multiple mainframe systems. 19" rack mount "ears" supplied.

Features—Benefits

• Modular multi-channel receiver system for demanding musical and broadcast applications
• Large mainframe houses up to 8 true diversity receiver modules
• Small mainframe houses up to 3 true diversity receiver modules
  Several mainframes can be daisy-chained
• Indication of transmitter battery status (SK 50/250 and SKM 5000 only)
  "HiDyn plus" noise reduction system
• Mikroport computer display for remote controlling large systems

Technical Data

Channels per mainframe	max. 8
Frequency range	450–960 MHz (UHF)
	138–260 MHz (VHF)
Switching bandwidth	24 MHz (UHF band)
	7 MHz (VHF band)
Setting of receiving frequencies	tuneable in 5 kHz steps (4,800 frequencies)
Frequency response	40–20,000 Hz
THD	typ. 0.5 %
Signal-to-noise ratio	117 dB(A)
Noise reduction system	"HiDyn plus"
Headphone output	1/4" (6.3mm) jack socket
RF input	2 x N-type socket
AF output	8 x XLR-3 M, 1 x 25-pin sub-D
Housing	19", 4 U
Weight (fully equipped)	approx. 55 lbs

Product Variants

UHF band, 760–960 MHz	EM 1046 RX-UHF-H UHF
UHF band, 450–790 MHz	EM 1046 RX-UHF-L
Mainframe for up to 8 receiver modules	EM 1046 MF

Optional Accessories

N/A

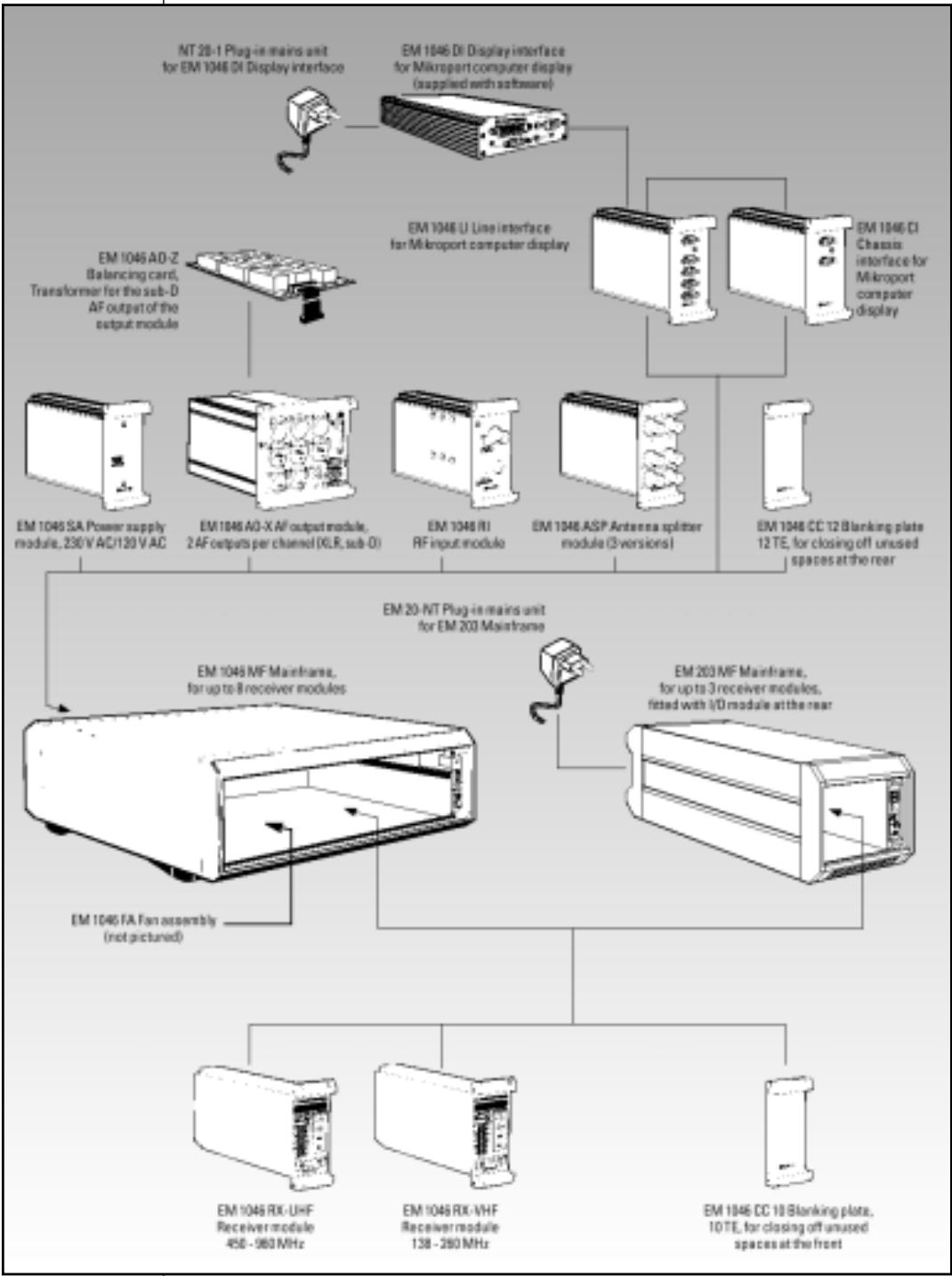

Product Compatibility

All 3000 and 5000 series transmitters
