| Type de produit | Casque de communication avec réduction active de bruit NoiseGard™ |
| Marque | Sennheiser |
| Modèle | HMEC 25-KA |
| Usage prévu | Communication dans les cockpits d'avion |
| Principe transducteur (casque) | Dynamique, ouvert, supra-auriculaire |
| Bande passante (casque) | 16 Hz - 22 kHz |
| Impédance (casque) | 200 Ω (mono) / 400 Ω par côté (stéréo) |
| Réduction active du bruit (NoiseGard™) | 15 dB ± 3 dB de 100 Hz à 2 kHz (fréquence de compensation : 50-600 Hz) |
| Type de microphone | Capsule à électret (autopolarisée) à compensation de bruit |
| Bande passante microphone | 300 Hz - 5 kHz (conforme DO-214) |
| Niveau de pression acoustique max. | 120 dB SPL (à 1% de distorsion) |
| Tension de sortie microphone | 400 mV ± 3 dB à 114 dB (à 6 mm, conforme DO-214) |
| Impédance de charge microphone | 150 Ω |
| Alimentation (NoiseGard™) | 2 piles alcali-manganèse LR6 (AA), 1,5 V, 2700 mAh |
| Autonomie (NoiseGard™) | Environ 20 heures |
| Témoin d'état des piles | LED bicolore : vert (bon), rouge (faible/épuisé) |
| Tension d'alimentation (microphone/casque) | 8-16 V DC, 8-25 mA (selon ARINC, connexions RTCA/DO 214) |
| Poids (sans câble) | 170 g |
| Longueur de câble | 1,8 m (câble unilatéral) |
| Connecteurs (HMEC 25-KA) | Jack stéréo 6,3 mm (casque, câblage mono) + PJ-068 5,25 mm (microphone) |
| Accessoires inclus | Sacoche, bonnette anti-vent, bande velcro auto-collante, fixation à pince MZQ 2002-1 |
| Entretien et nettoyage | Ajuster le bras du microphone avec précaution (ne pas forcer). Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides agressifs. |
| Sécurité | NoiseGard™ n'est pas une protection médicale de l'ouïe. Ne pas utiliser comme substitut de protection industrielle contre le bruit. |
| Informations générales | Conforme aux normes CE. Sous réserve de modifications. Plus d'infos sur www.sennheiser.com |
FOIRE AUX QUESTIONS - HMEC 25-KA SENNHEISER
Questions des utilisateurs sur HMEC 25-KA SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Casque de communication au format PDF gratuitement ! Retrouvez votre notice HMEC 25-KA - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HMEC 25-KA de la marque SENNHEISER.
MODE D'EMPLOI HMEC 25-KA SENNHEISER
Le bruit - il est partout!
Que ce soit sur le lieu de travail, à la maison, dans les transports publics, en avion, en train ou en car - il y a toujours du bruit.
De nombreuses études ont démontré les effets négatifs de cette pollution par le bruit - et tout le monde les connait :
nervosité, manque de concentration, irritabilité...
- et ce sont seulement les effets les plus évidents. Le bruit attaque aussi le système neurovégétatif et peut entraîner une dépréciation définitive de l'ouïe.
Les sources du bruit sont multiples, et la plupart du temps on n'est pas maître de le faire cesser. La seule solution dans un environnement bruyant est donc de se protéger individuellement. C'est surtout vrai pour les pilotes. Dans les cockpits, le bruit est un très grand problème, et souvent, le pilote doit ajuster l'ensemble casque/micro si fort qu'il risque d'endommager son ouïe de façon permanente.
Avec le système NoiseGard™, Sennheiser a créé une solution très efficace. Son principe de fonctionnement et son emploi sont décrits dans ce guide.
Quelques niveaux sonores
| haut | 140 dB | Moteur à réaction (à 25 m) |
| 130 dB | Moteur d'avion | |
| 120 dB | Perceuse pneumatique | |
| 110 dB | Marteau de forge, usine de béton | |
| 100 dB | Machine à mouler sous pression | |
| 90 dB | Usinage des métaux | |
| 80 dB | Tracteur | |
| 70 dB | Bureau | |
| 60 dB | Conversation | |
| 50 dB | Bruit ambient | |
| 40 dB | Salle deSEDjour | |
| bas | 30 dB | Bibliothèque |
| 20 dB | Chambre à coucher | |
| 10 dB | Forêt, calme |
L'unité de mesure du niveau sonore est le décibel (dB). Une atténuation sonore de 10 dB est en général perçue comme une réduction du bruit de 50%; si l'on atténue encore ce volume de 10 dB, la réduction sonore perçue du bruit est 75%, et ainsi de suite.
L'ensemble casque/micro HMEC 25-KA/-CA est avant tout conçu pour la communication dans les cockpits d'avion.
Comme microphone, on a chose un microphone autopolarisé haut de gamme. La tension d'alimentation est prise - selon ARINC - sur le circuit de bord. Le casque emploie le système NoiseGard™. C'est un système dynamique qui, en plus de reproduire le signal audio, compense électroniquement les bruits basses fréquences. La compensation active du bruit fonctionne sur le principe selon lequel son et «antison» (déphasé de) s'annulent réciproquement. Pour cette compensation NoiseGard™, l'électronique dans le casque nécessite une alimentation séparée qui est intégrée dans le cable (voir illustration à droite).
La communication devient parfaitement intelligible, et il ne faut plus pousser le volume pour couvrir le bruit ambiant.
NoiseGard™ augmente le confort, mais ce n'est pas une protection Médicale pour l'ouïe!

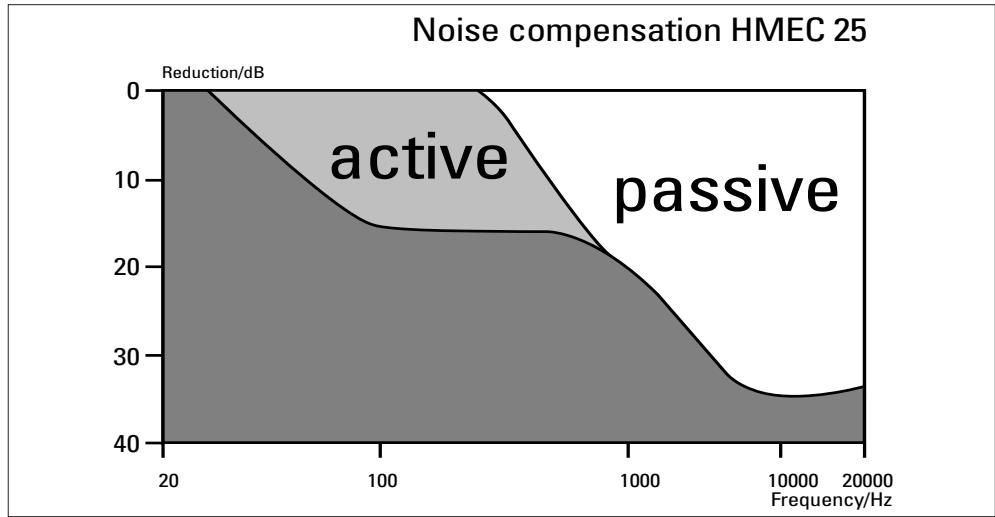

Compensation du bruit avec NoiseGard™

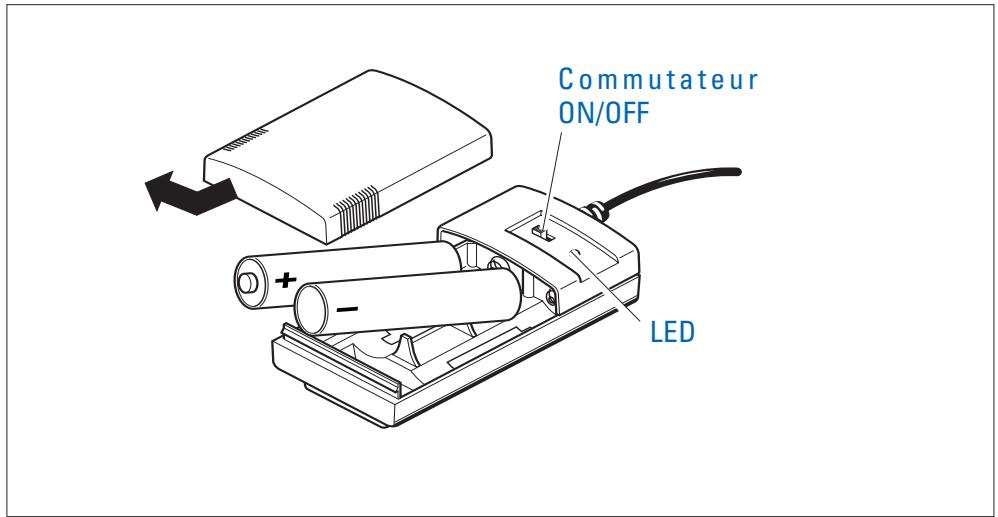

Comment insérer les batteries dans le boîtier piles
L'électronique de compensation NoiseGard™ est alimentée par un boîtier piles intégré dans le câble de l'ensemble casque/micro. Y insérez deux piles comme montré ci-dessous.
Comment allumer ou éteindre la compensation de bruit
Le commutateur marche/arrêt (ON/OFF) pour l'alimentation de la compensation NoiseGard™ se trouve sur la partie frontale du boîtier piles.
LED témoin
La LED témoin sur le boîtier piles indique le niveau des piles.
Quand la LED est verte, l'alimentation de l'électronique de compensation est suffisante. Quand la LED est rouge, les piles sont presque épuisées. Il faut les changer immédiatement. Le système NoiseGard™ fonctionne toujours. Si la LED reste rouge quand vous allumez la compensation de bruit, les piles sont complètement épuisées. On peut toujours utiliser l'ensemble casque/micro, mais sans compensation de bruit, car le microphone est raccordé à l'alimentation de bord et reste donc opérationnel.

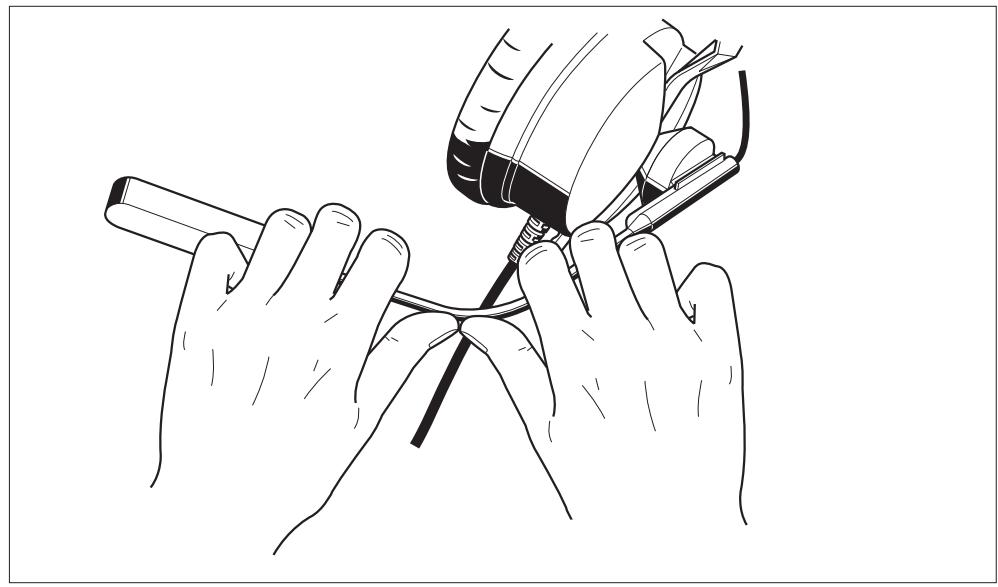

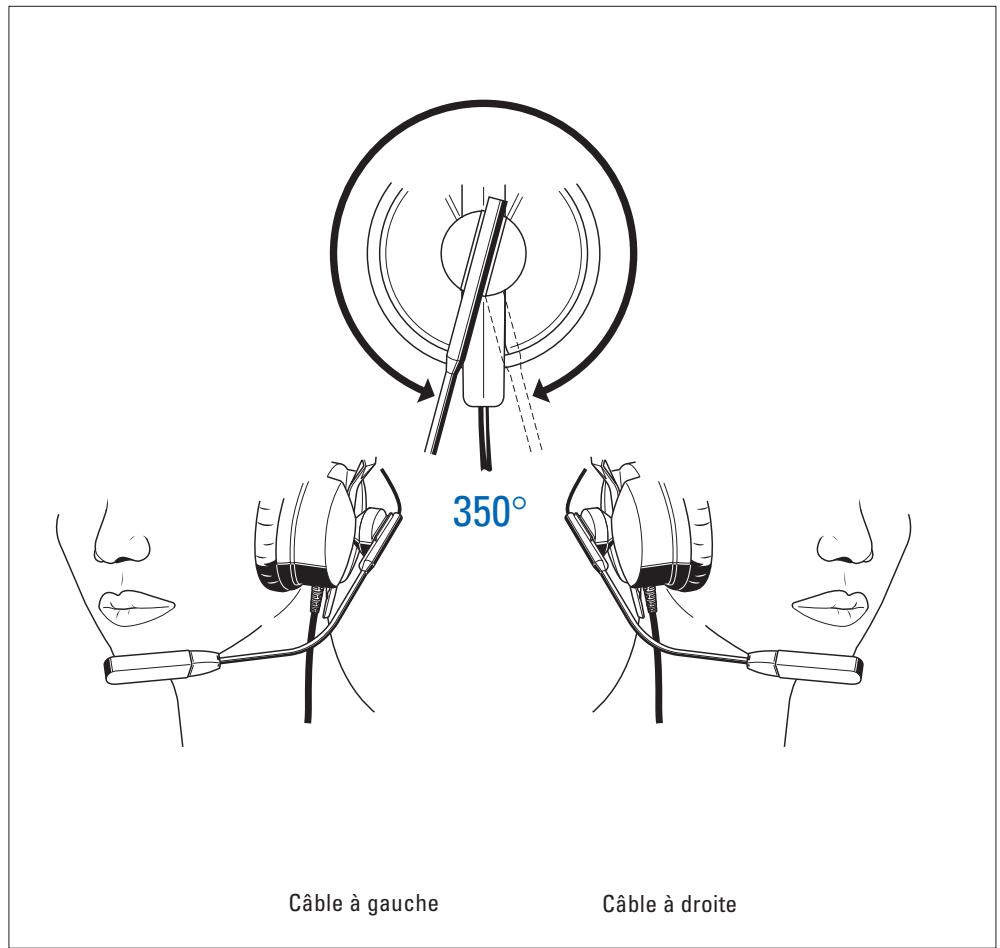

Comment ajuster le bras du microphone Important: Le bras du microphone est ajusté pour un utilisateur individuel. Si on l'ajuste plusieurs fois, on risque de le briser!

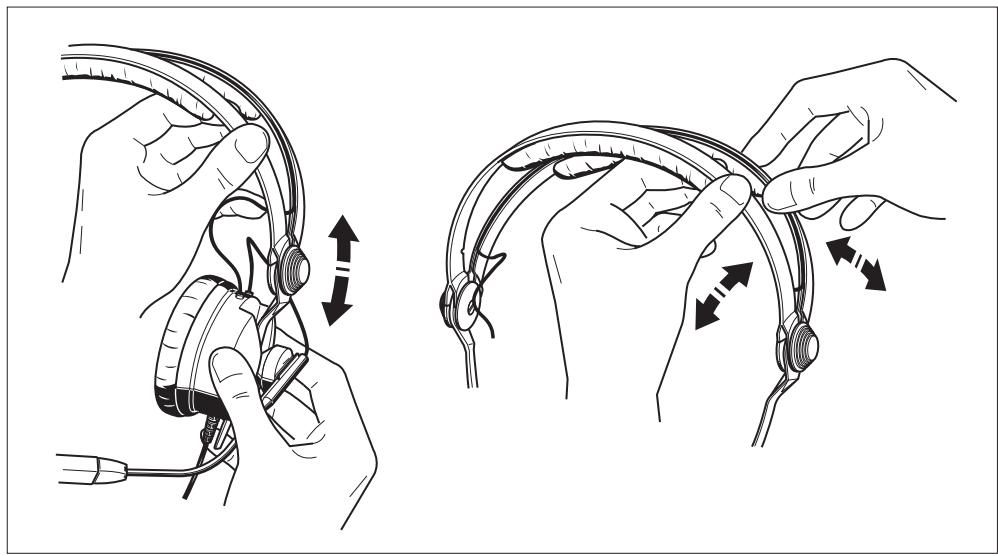

Comment ajuster l'arceau du casque
N. B.:
NoiseGard™ sert à réduire le bruit et à augmenter le confort.
NoiseGard™ n'est pas une protection médicale pour l'ouie!
NoiseGard™ ne peut pas remplacer un système industriel de protection contre le bruit qu'il faut utiliser dans un environnement bruyant!
Pousser le volume ? - NON !
Avec un casque, on préfère d'écouter plus fort qu'avec les haut-parleurs. Des volumes forts pendant un temps prolongé peuvent entraîner une déterioration définitive de l'ouïe. Comme l'électronique NoiseGard™ réduit le bruit ambiant, le casque peut être ajusté à un niveau plus bas. L'écoute devient plus confortable et votre ouïe sera protégée.

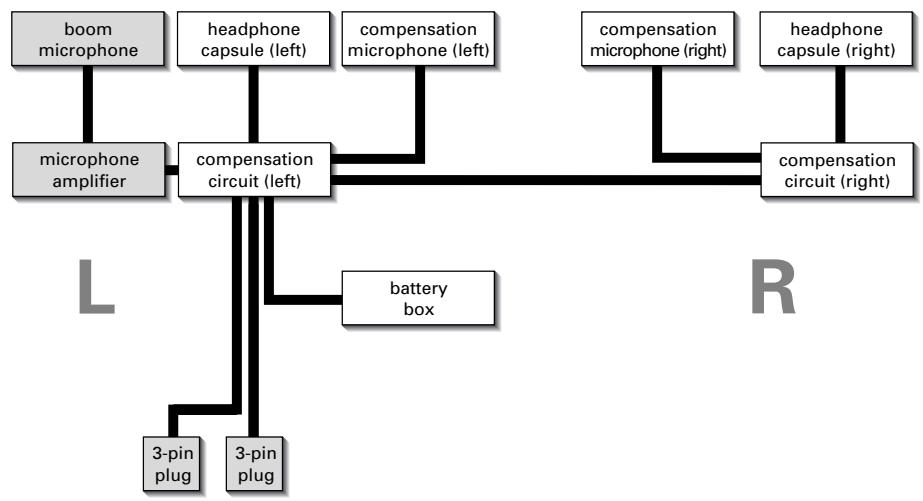

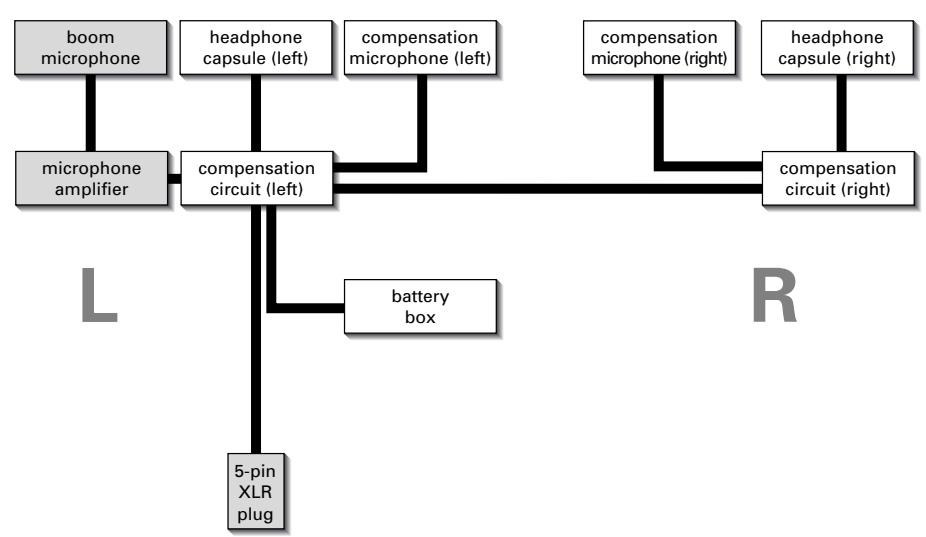

Schéma fonctionnel HMEC 25-KA
Contenu

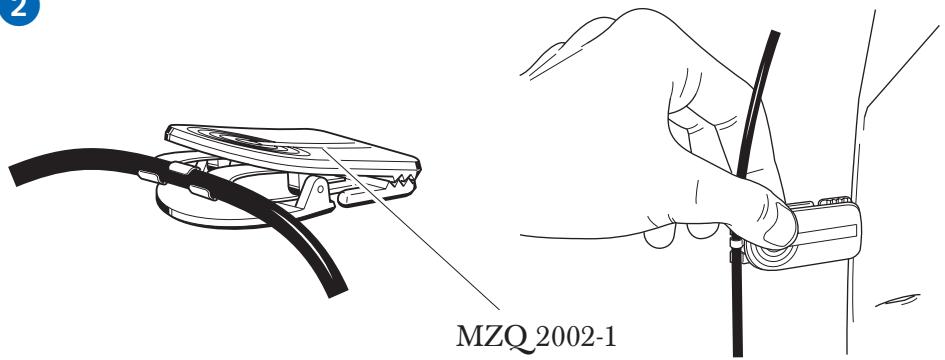

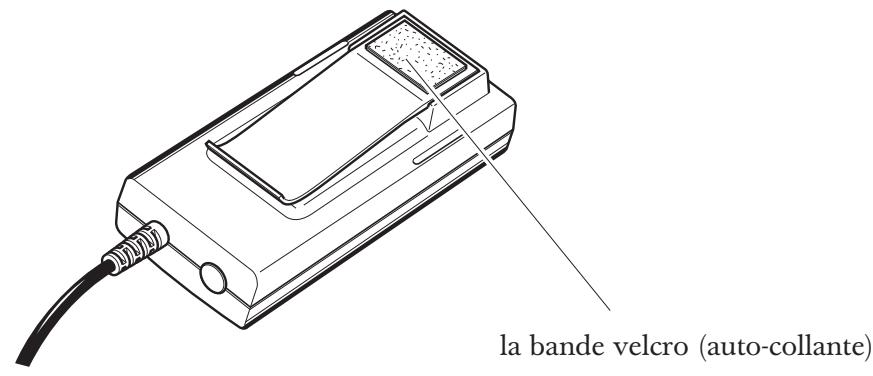

1 HMEC 25-KA ou HMEC 25-CA 1 sacoche 1 bonnette anti-vent (Art. No 75823) 1 la bande velcro (auto-collante), fig. ① 1 fixation à pince MZQ 2002-1 (Art. No 44740), fig. 2

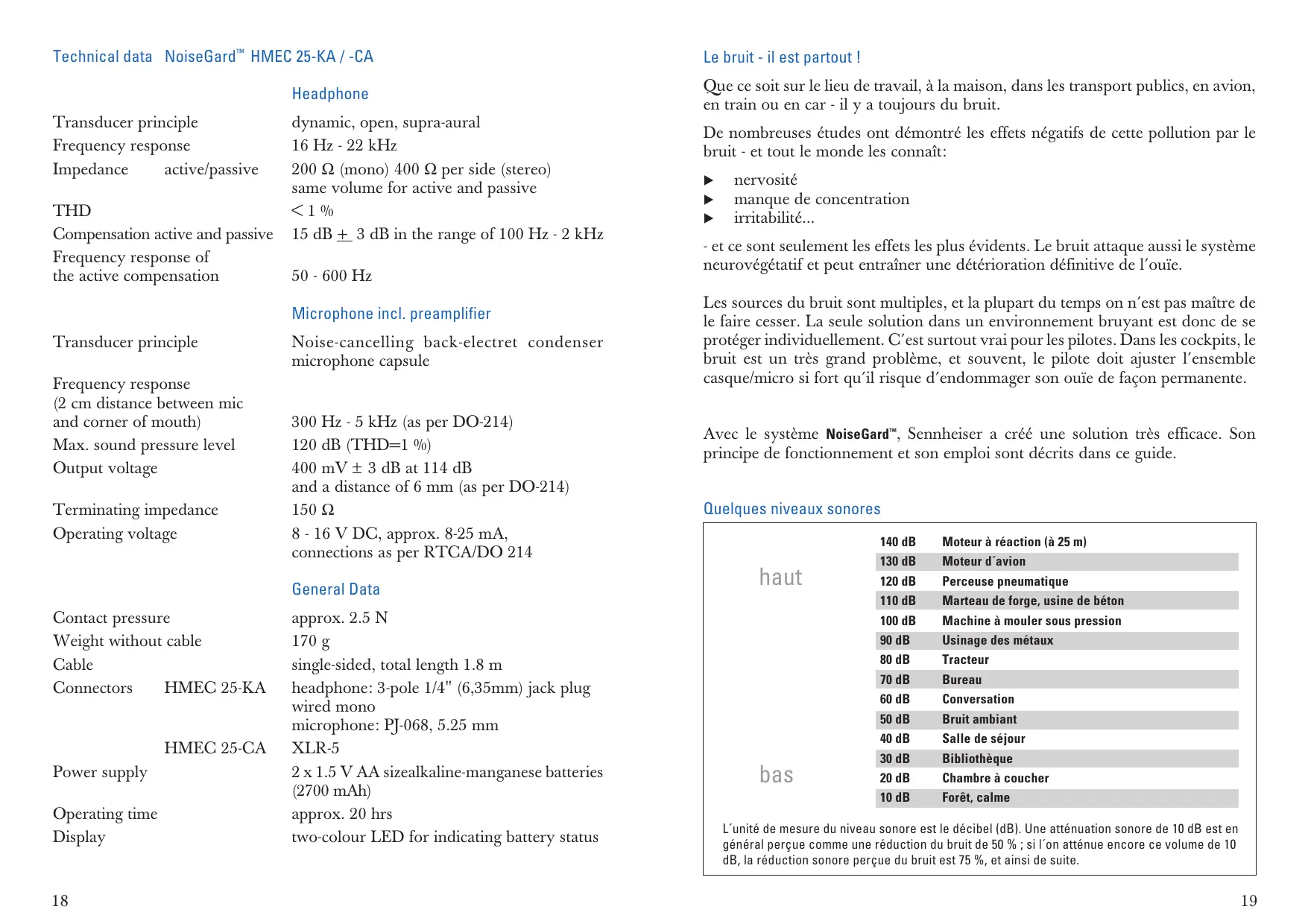

NoiseGard™ HMEC 25-ka / -CA
Principe transducteur
Bande passante
Bande passante du compensation
Principe transducteur
Bande passante (distance entre microphone et le bord de la bouche : 2 cm)
Niveau de pression acoustique
Tension de sortie
Impédance de charge
Tension d'alimentation
Pression exercée par les écouteurs
Poids sans câble câble
Connecteurs
HMEC 25-KA
HMEC 25-CA
Alimentation
Autonomie
Témoin
Casque
dynamique, ouvert, supra-aural
16 Hz - 22 kHz
200Ω (mono) 400Ω par côté (stéréo)
Volume actif et passif égal
< 1 %
15dB± 3dB de 100Hz à 2kHz
50 - 600Hz
Microphone, préamplificateur inclus
Capsule à électret (autopolarisée) à compensation de bruit
300Hz - 5kHz, conforme à DO-214
max. 120 dB (distorsion 1%)
400mV± 3 dB a 114dB a 6mm de distance (conforme a DO-214)
150Ω
8-16 V DC, approx. 8-25 mA, connexions selon RTCA/DO 214
Caractéristiques générales
170g
unilatéral, longueur totale 1,8m
connecteur stéréo 6,3 mm (casque) câblage mono
PJ-068, 5,25 mm (microphone)
XLR-5
2 piles alcali-manganèse, 1,5 V type LR6 (2700 mAh)
piles: approx. 20 h
LED bi-couleur comme contrôle piles
Sennheiser electronic GmbH & Co. déclarons que cet appareil est en conformité avec les normes CE.
Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet, sous "http://www.sennheiser.com".
Sous réserve de modification
