EK 3052-U - Récepteur sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Récepteur sans fil
Fréquence de fonctionnement	UHF (Ultra Haute Fréquence)
Plage de fréquence	470 - 865 MHz
Modulation	FM (Fréquence Modulée)
Alimentation électrique	2 piles AA (LR6)
Autonomie de la batterie	Environ 8 heures
Dimensions approximatives	200 x 65 x 25 mm
Poids	Environ 200 g
Compatibilités	Compatible avec les émetteurs Sennheiser de la série 300
Type de batterie	Piles alcalines ou rechargeables
Tension	1,5 V par pile
Puissance de sortie	10 mW
Fonctions principales	Réception audio sans fil, réglage de fréquence, indicateur de niveau de batterie
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Sennheiser
Sécurité	Utiliser uniquement des accessoires approuvés par Sennheiser pour éviter les risques
Informations générales	Conçu pour les applications professionnelles, idéal pour les événements en direct et les productions audiovisuelles

FOIRE AUX QUESTIONS - EK 3052-U SENNHEISER

Comment puis-je appairer mon SENNHEISER EK 3052-U avec un émetteur ?

Pour appairer votre SENNHEISER EK 3052-U avec un émetteur, allumez les deux appareils, sélectionnez la même fréquence sur l'émetteur et le récepteur, puis assurez-vous qu'ils sont dans la portée de connexion.

Que faire si le son est interrompu ou de mauvaise qualité ?

Vérifiez la charge de la batterie de votre émetteur et de votre récepteur, assurez-vous qu'il n'y a pas d'obstacles entre eux et vérifiez que vous êtes sur la bonne fréquence.

Mon SENNHEISER EK 3052-U ne s'allume pas, que faire ?

Assurez-vous que la batterie est correctement insérée et suffisamment chargée. Si le problème persiste, essayez de remplacer la batterie par une neuve.

Comment régler le niveau audio sur le SENNHEISER EK 3052-U ?

Utilisez le bouton de volume situé sur le côté du récepteur pour ajuster le niveau audio selon vos préférences.

Puis-je utiliser le SENNHEISER EK 3052-U avec d'autres marques d'émetteurs ?

Le SENNHEISER EK 3052-U est conçu pour fonctionner de manière optimale avec les émetteurs Sennheiser. L'utilisation avec d'autres marques peut entraîner des problèmes de compatibilité.

Où puis-je trouver des pièces de rechange pour mon SENNHEISER EK 3052-U ?

Les pièces de rechange peuvent être commandées directement auprès de Sennheiser ou chez des revendeurs agréés de la marque.

Comment réinitialiser mon SENNHEISER EK 3052-U ?

Pour réinitialiser votre SENNHEISER EK 3052-U, éteignez le récepteur, puis maintenez le bouton de réglage pendant que vous le rallumez jusqu'à ce que l'écran clignote.

Le SENNHEISER EK 3052-U est-il étanche ?

Le SENNHEISER EK 3052-U n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Quelle est la portée maximale du SENNHEISER EK 3052-U ?

La portée maximale du SENNHEISER EK 3052-U est d'environ 100 mètres, selon les conditions d'utilisation et l'environnement.

MODE D'EMPLOI EK 3052-U SENNHEISER

General Description

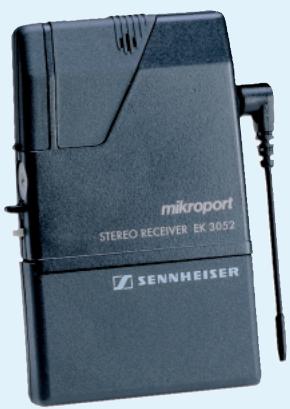

The EK 3052-U is a miniature stereo receiver designed for receiving signals transmitted by the SR 3054-U and SR 3056-U transmitters. Its small size allows complete freedom of movement. 16 switchable UHF receiving frequencies ensure high flexibility and optimum reception.

General Features

Wireless monitoring system for stage and broadcast use
Stereo and mono transmission
"HiDyn stage" noise reduction system
Easy to use
Suitable for multi-channel applications
Can also be used as a talkback system

EK 3052-U

Small and rugged stereo receiver
16 switchable receiving frequencies, PLL-controlled
LED for operation and "Low Batt" indication
Volume control can be covered to prevent accidental adjustment
Delivery includes: 1 EK 3052-U stereo receiver with antenna, 2 B 2013 battery boxes, 1 attachment clip, 1 screwdriver

Technical Data

Receiving frequencies 16

Frequency range. 450-960 MHz

Switching bandwidth 24 MHz

Modulation......wideband FM, stereo

Nominal/peak deviation ± 40kHz / ± 56kHz

RF squelch. 0-100 V, adjustable

Sensitivity. ≤ 3 V (mono) ≤ 15~ V (stereo)

Noise reduction system . HiDyn stage

AF frequency response. 45-15,000 Hz

Signal-to-noise ratio .....typ. 87 dB(A)

THD (1 kHz) ≤ 0.3 %

Stereo channel separation. 245 dB

AF output power. 2 × 50 ~mW (at 16 ),

min. load 2 × 8

Power supply 2 x 1.5 V AA size batteries or BA 2013 accupack

Operating time

• with alkaline battery .approx. 8 hrs

• with accpack............approx. 4 hrs (BA 2013)

Dimensions 95 x 57 x 17 mm

Weight incl. battery approx. 130 g

In compliance with..... ETS 300 422, ETS 300 455

RF Wireless Systems | 3000 Series Wireless Monitoring System

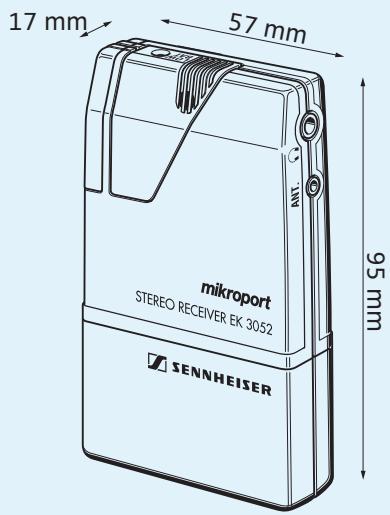

EK 3052-U dimensions

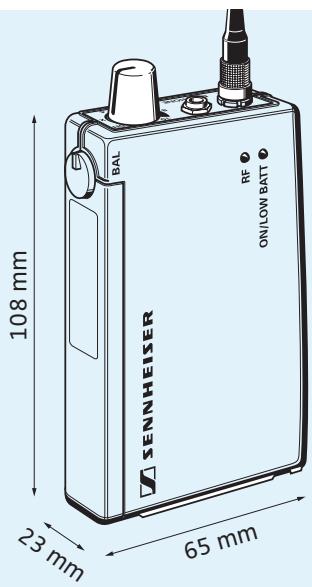

EK 3053-U dimensions

Accessories for the EK 3052-U and EK 3053-V receivers

B 2013 battery box
BA 2013 accu pack
L 2013 charger
NT 2013 plug-in mains unit for L 2013

NT 2013 european version

NT 2013-120 USA version

NT 2013-UK UK version

Cat. No. 003437

Cat. No. 003436

Cat. No. 003324

Cat. No. 003433

Cat. No. 003434

Cat. No. 003435

RF Wireless Systems | 3000 Series Wireless Monitoring System

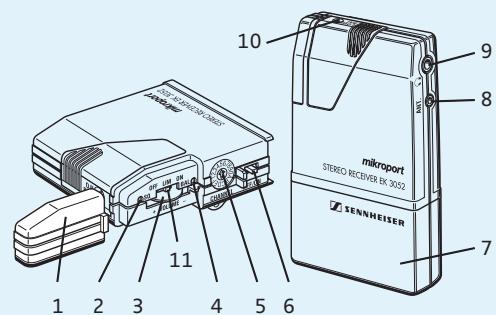

1 Cover plate
2 Squelch control
3 Volume control
4 Balance control
5 Channel selector switch
6 On/off switch
7 B 2013 battery box
8 Antenna socket (2.5 mm mono jack)
9 Headphone socket (3.5 mm stereo jack)
10 Operation and "Low Batt" indicator
11 Limiter switch (covered by volume control)

EK 3052-U operating controls

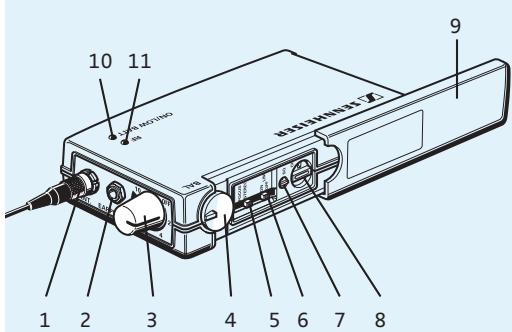

1 Special co-ax antenna socket
2 Headphone socket (3.5 mm stereo jack)
3 On/off/volume control
4 Balance control
5 Stereo/FOCUS selector switch
6 Limiter switch
7 Squelch control
8 Channel selector switch
9 Cover plate
10 Operation and "Low Batt" indicator
11 RF signal indicator (indicates signal is above the squelch threshold)

EK 3053-U operating controls

EK 3052-U and EK 3053-U receivers

The transmitters of the system are optimally matched by the EK 3052-U and EK 3053-U stereo pocket receivers. 16 switchable UHF receiving frequencies within a switching bandwidth of 24MHz max. ensure high flexibility and optimum reception. Both receivers can be used in multi-channel systems. The EK 3052-U can be powered by either the B 2013 battery box (supplied) or the BA 2013 accupack. The B 2013 battery box takes two 1.5 V AA size cells.

The BA 2013 accapack is charged from its associated L 2013 charger. During the charging process, the BA 2013 accapack can remain attached to the receiver. For powering the EK 3053-U, you can either use a 9 V PP3 battery (IEC 6 LR 61) or a rechargeable 9 V accapack. The headphone output on the receivers is designed as a 3.5mm stereo jack socket. If you use the receivers as part of the monitoring system, please connect earphones. If the receivers are used for other applications, you can also connect any Sennheiser stereo headphones.

To switch the EK 3052-U on, set the on/off switch on the receiver to "ON". The EK 3053-U has a volume control with an integral on/off switch. (The receiver is switched off by turning the volume control fully anti-clockwise until it clicks). Besides the volumes control, both receivers also feature a balance control and a squelch control. A switchable limiter in the receivers prevents peak volume levels that might cause hearing damage.

The EK 3053-U additionally features a stereo/FOCUS selector switch. During stereo operation, the left-right signals are available as usual (transmitter in stereo mode). During FOCUS operation, the left-right signals are mixed and are available as a mono signal in both headphones channels (transmitter in stereo mode). Please note: In FOCUS mode, the balance control serves to adjust the relative levels of the two separate channels in the mixed mono signal. (For example: Transmit vocals on the left and backing music on the right. In FOCUS mode, you listen to a mono signal with complete personal control of the balance between vocals and backing).

Both receivers have an LED for operation and battery status indication. A flashing LED indicates that the battery is going flat. An additional LED on the EK 3053-U indicates that an RF signal is being received. With the supplied clip, the receivers can be attached to the belt.
