MODE D'EMPLOI EK 2013 SENNHEISER
Batterie de piles ou d'accumulateurs rechargeable
Contacts de charge pour la recharge dans le chargeur L 2013 (uniquement sur la batterie d'accumulateurs)
Batterie de piles ou d'accumateurs rechargeable
Contacts de charge pour la recharge dans le chargeur L 2013 (uniquement sur la batterie d'accumulateurs)
Description du système
3.4 Appareils
3.4 Principe de fonctionnement
3.5 Characteristiques communes
3.6 Mise en service
3.6 Mise en place de la batterie de piles
3.6 Alimentation par accumulateurs
3.6 Mise en marche/fixation sur vêtement
3.6 Vuel d'ensemble des gammes de frequencies d'émission/reception
3.7 Selection des frequencies
3.7 Réglage de l'émetteur et du récepteur sur le canal désiré

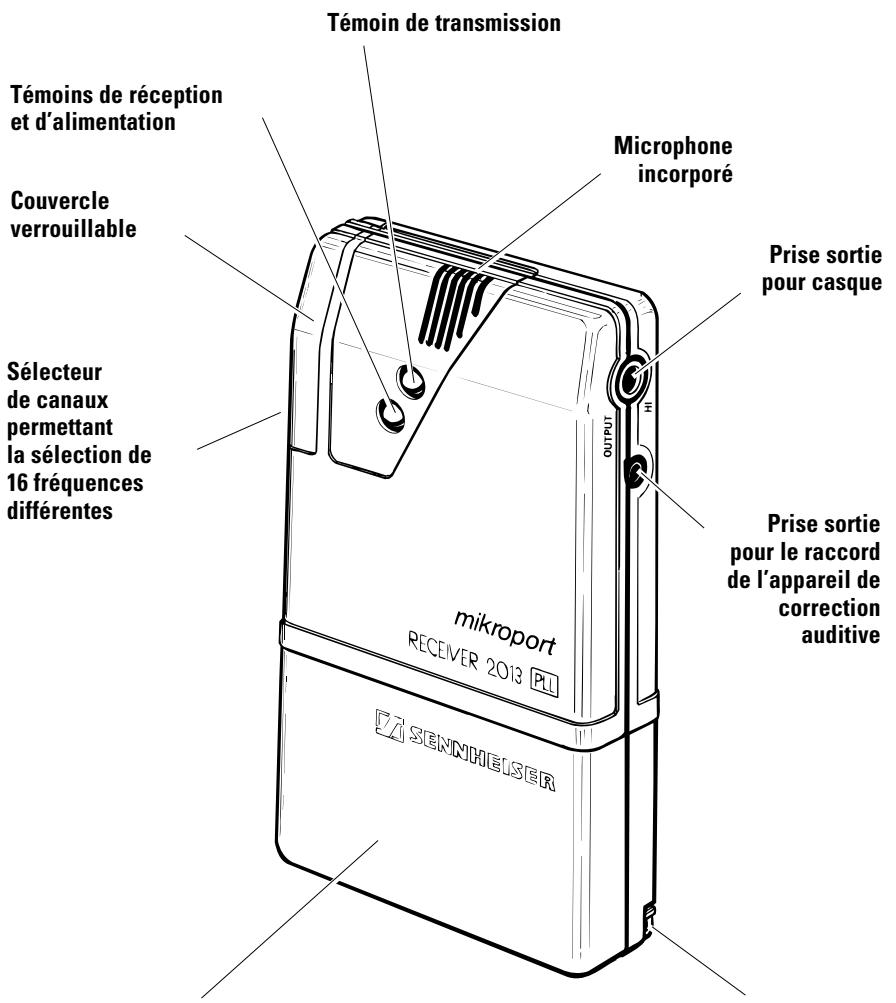

Recepteur EK 2013 PLL
3.8 Possibilites de branchement
3.8 Antenne incorporee
3.8 Branchement d'un apparéil de correction auditive avec entrée audio
3.8 Branchement d'un apparéil de correction auditive sans entrée audio
3.8 Branchement d'un casque
3.9 Couvercle verrouillable
3.9 Circuit de priorite et reglage du microphone du recepteur
3.10 Réglage du circuit de priorité
3.10 Activation/neutralisation du circuit de priorité et mise en/hors circuit du microphone incorpore
3.11 Temoins du recepteur EK 2013 PLL
3.11 Circuit de priorité, DEL verte
3.11 Filtre d'arrêt du bruit et témoin d'alimentation, DEL rouge

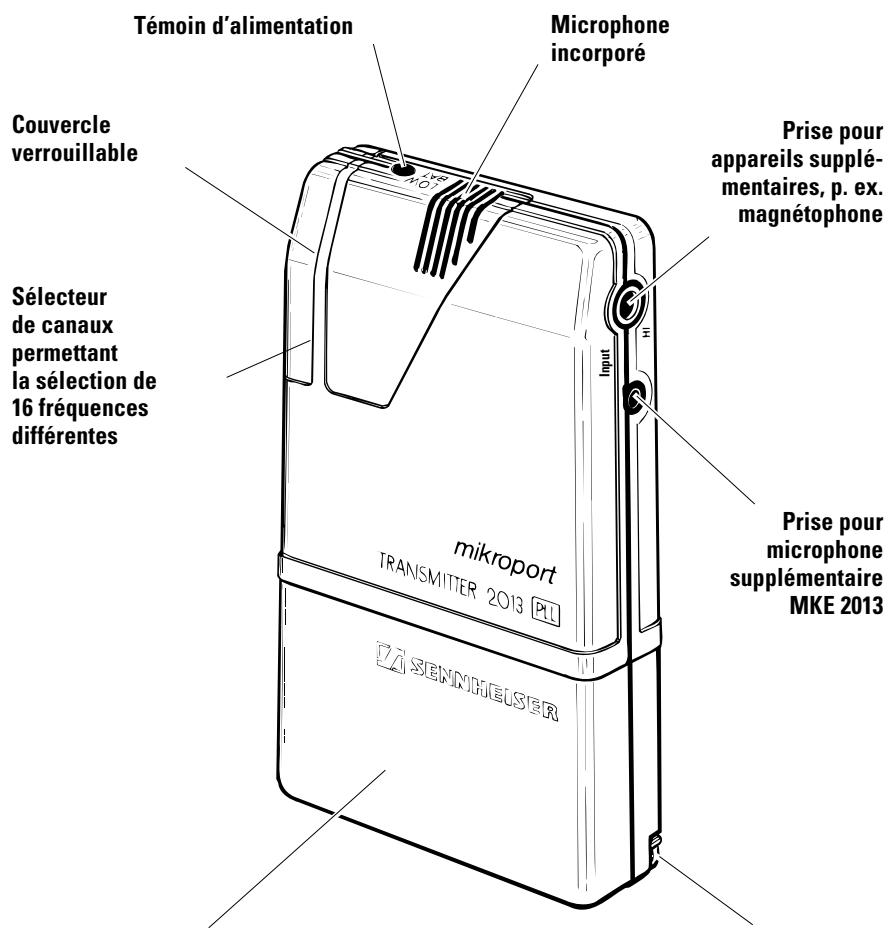

Emetteur SK 2013 PLL
3.12 Possibilities de branchement
3.3.12 Temoin
3.3.13 Reglage de la sensibilitite du microphone
3.14 Accessories
3.14 Cables
3.15 Characteristiques techniques SK 2013 PLL
3.16 Characteristiques techniques EK 2013 PLL
Le système 2013 PLL permet l'intégration de personnes souffrant de problèmes auditifs dans les écoles et les universités, au travail et pendant les loisirs.
La conception et les détails de fonctionnement ont été spécialement étudiés pour répondre aux exigences posées par ce groupe d'utilisateurs ; la manipulation est d'un apprentice aisé. En outre, les apparèils sont de petite taille, légers et discrets.
Appareils
- Emetteur SK 2013 PLL pour l'orateur
- Récepteur EK 2013 PLL pour le malentendant
Principe de fonctionnement
L'orateur, l'enseignant ou le professeur par exemple est porteur de l'émetteur SK 2013 PLL tandis que le malentendant est porteur du récepteur EK 2013 PLL. Un casque ou un cable de connexion pour apparéil de correction auditive peuvent être branchés sur le récepteur EK 2013 PLL. De ce fait, l'écolier est en mesure d'entendre son professeur tout en restant entièrement libre de ses mouvements, comme s'il était asiss à côté de ce dernier. Lorsque l'enseignant parle, les bruits ambiants se trouvent sensiblement réduits. Pendant les silences, le microphone incorpore dans l'appareil de correction auditive ou dans le récepteur EK 2013 PLL se trouve régle sur pleine puissance, ce qui permet d'entendre les camarades. Toutefois, c'est toujours le dialogue entre l'enseignant et l'é往来 qui est prioritaire.
Le système 2013 PLL constitue un auxiliaire faisable même dans des conditions d'utilisation difficiles. La puissance d'émission est suffisante pour couvir des distances relativement importantes. En outre, les bruits parasites peuvent être supprimés ou une mauvaise acoustique compensée par le branchement du microphone supplémentaire MKE 2013 sur l'émetteur SK 2013 PLL. La diversité des accessoires permet de raccorder le récepteur à pratiquement tout apparéil de correction auditive, la liaison pouvant être électrique ou inductive.
SK 2013 PLL ou EK 2013 PLL
B 2013
BA 2013
L'alimentation électrique de l'émetteur SK 2013 PLL et du récepteur EK 2013 PLL est assurée par des batteries d'accumulateurs de type BA 2013. La recharge de ces batteries d'accumulateurs s'effectue en une nuit ; à cet effet, elles doivent être enchêées dans le chargeur double L 2013 après avoir été retirees de l'appareil ou non. Une batterie d'accumulateurs fournit une puissance suffisante pour une journee de travail normale (jusqu'à 12 heures). La recharge s'effectue en une nuit.
Les batteries de piles permettent d'utiliser l'appareil là où une alimentation secteur est impossible (durée de fonctionnement maximale supérieure à 40 heures). Elles replacent dans ce cas les batteries d'accumulateurs.
Characteristiques communes pour emetteur et recepteur
- Durée de serviceatteignant 40 heures, batterie de piles et batterie d'accumulateurs rechargeable
- Microphone incorpore dans l'émetteur et le récepteur

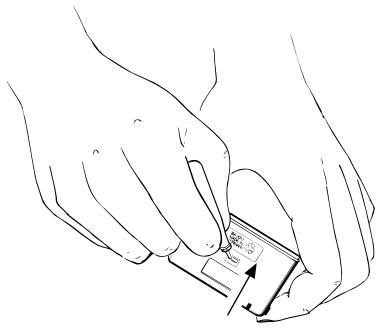

Mise en place de la batterie de piles
Deux piles (type Mignon AA) doivent être placees dans le compartment de fond amovible. Le verrou du compartment à piles (voir figure) saute facilement au moyen d'un tournevis ou de tout autre object pointu.
Alimentation par accumulateurs
Pour une utilisation quotidienne, il est recommendé d'utiliser la batterie d'accumulateurs BA 2013. Comme dans le cas de la batterie de piles, celle-ci s'emboite sur le fond de l'émetteur ou du récepteur. La recharge des accumulateurs s'effectue dans le chargeur double L 2013.

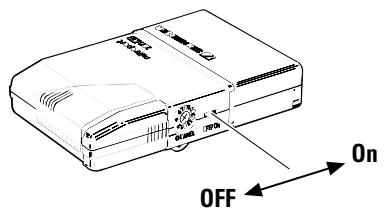

Mise en marche/fixation sur le vetement
Avant la mise en marche, faire coulisser l'interrupteur marche/arrêt de l'émetteur ou du récepteur vers le bas.
Fixer l'émetteur ou le récepteur au corps au moyen de la bande à passer derrière la nuque et de la plaque support. La pince intégrée permet en outre de fixer l'émetteur ou le récepteur à la chemise ou à la ceinture par exemple.
Vue d'ensemble des frequencies d'émission/reception disponibles
EK/SK 2013-6-D
EK/SK 2013-6-1
EK/SK 2013-6-2
EK/SK 2013-6-3
EK/SK 2013-8
EK/SK 2013-9
bande 8m
bande 8m
bande 8m
bande 8m
bande 4m
bande 2m
36,64-37,98 MHZ
30-36MHz
35-40 MHZ
39-45MHz
72,025-75,975 MHZ
173,350 - 175,02 MHz

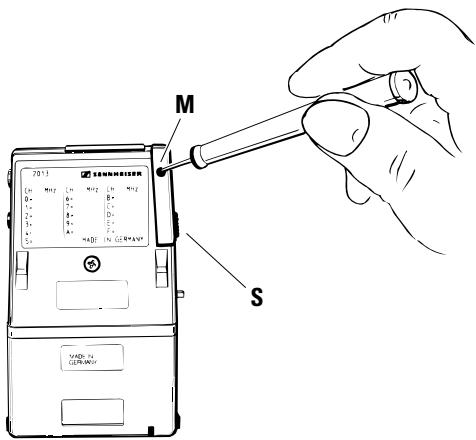

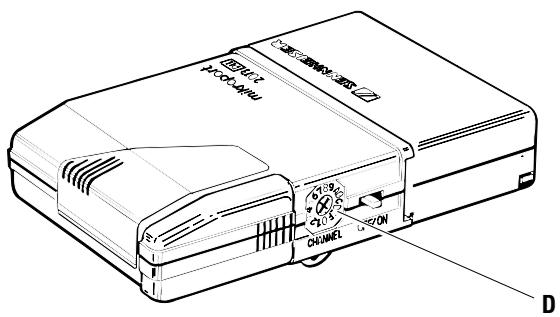

Selection de la frequence
Reglage de l'emetteur et du recepteur sur le canal desire
La sélection des fréquences de transmission s'effectue au moyen du/selecteur rotatif (D) monté sur l'émetteur et le récepteur. La correspondance entre position du/selecteur et fréquence est indiquée sur la plaque signalétique apposée sur l'arrière de l'appareil. En fonction du type de l'appareil, pas moins de 16 fréquences sont disponibles, ce qui permet un service à canaux multiples dans les écoles par exemple.
Remarques importantes :
L'émetteur et le récepteur d'une unité de transmission doivent être tous deux régles sur la même fréquence

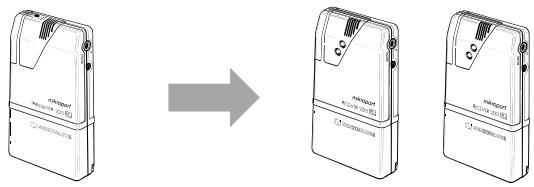

- Un émetteur peut être utilisé avec plusieurs récepteurs régels sur la même fréquence.

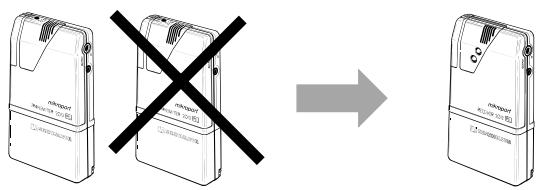

- Un récepteur ne peut pas être utilisé avec plusieurs émetteurs sur une seule fréquence! Les fautes de réglage de ce type se manifestent par des crépements et des sifflements du récepteur.
Characteristiques
Jusqu'à 16 féquences synthétisées PLL
Témoin bien visible pour toutes les fonctions essentielles
Protection enfants grâce au couvercle verrouillable des éléments de réglage
Circuit de priorité intégré
- Microphone incorpore. Le récepteur fait au besoin office d'appareil de correction auditive. - sans accessoires supplémentaires -

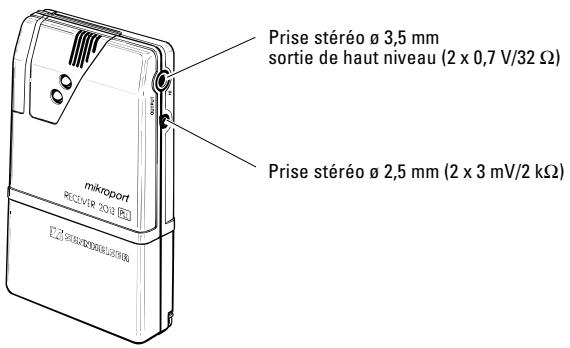

Possibilites de branchement sur le recepteur EK 2013 PLL
Sur le côté gauche de l'appareil se trouvent deux prises de jack stéreo : une grande prise de 3,5 mm et une petite prise de 2,5 mm .
Les deux prises sont conçues uniquement pour l'enfichage de jacks stéreo! Les fiches mono provoquent des défaillances ou un court-circuit. Les casques mono doivent être munis de fiches à stéreo.
Antenne incorporee
Le cable branché sur l'une ou l'autre des prises fait simultanément office d'antenne. Utiliser uniquement des cables d'origine!
Branchement d'un apparéil de correction auditive avec entree audio
La petite prise (ø 2,5 mm) délivre le signal de sortie pour un apparéil de correction auditive avec entrée audio. Vous trouvrez les câbles de connexion dont vous avez besoin chez votre audiologististe. (voir également sous „CABLES")
Branchement d'un apparéil de correction auditive sans entree audio
La grande prise ( 3,5mm) sert au branchement de la boucle de transmission electromagnetique EZT 1011 ou des plaquettes d'induction EZI 120 pour apparèils de correction auditive sans entrée audio.
Branchement d'un casque
La grande prise est conçue pour le branchement d'un casque stéreo (impédance >32 ).

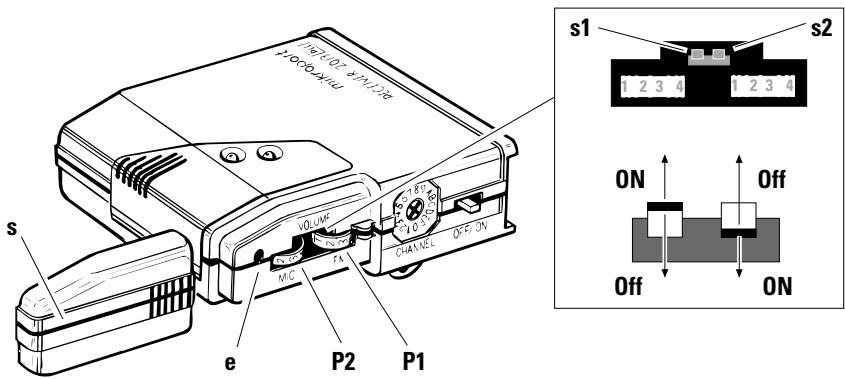

Couvercle verrouillable sur le recepteur
L'accès aux éléments de commande est protégé par un verrou coulissant (S) monté sur le côte droit du boîtier. Ce verrou protège les éléments de commande contre toute manipulation non autorisée ou involontaire. Il est bloqué par une vis sans tête (M) qui doit être enforcée complètement avant de faire coulisser le verrou.
Une fois le verrou coulissant retire, les deux potentiometres sont accessibles :
- Le potentiationetre du bas (P1) permet le réglage du volume du récepteur, il déterminé l'intensité sonore du signal de la personne de référence.
Le potentiemetre du haut (P2) permet le réglage du volume de base du microphone incorpore.
Reglage du circuit de priorite et du microphone
Le récepteur est muni d'un circuit de priorité. Les microphones des apparéils de correction auditive ou le microphone incorpore dans le récepteur subissant une baisse du volume pendant la durée de la transmission de la parole, ce qui permet au signal provenant de l'orateur de parvenir en priorité au porteur du récepteur.
En outre, le circuit de priorité est complétee d'un filtre de parole. De ce fait, les bruits indésirables (claquement de porte, etc.) n'activent pas le circuit de priorité.
Le circuit de priorité et le volume de base du microphone mis en circuit peuvent être régés séparément.
Reglage du circuit de priorite
Ce réglage ne doit être effectué que par l'audiologiste!
Sur le dessus du boîtier, derrière un orifice se trouve l'élement de réglage (E) de la baisse de volume du circuit de priorité. Il se règle au moyen d'un tournevis 0,6 mm. Une rotation dans le sens des aiguilles d'une montre fait baiser le volume des microphones des apparciels de correction auditive raccordés.
Commutation du circuit de priorite et du microphone incorpore
Ce réglage ne doit être effectué que par l'audiologiste!
Deux interrupteurs à bascule (S1/2) sont accessibles entre les potentiamétres dans l'appareil, pour la commutation du circuit de priorité et du microphone. Ils peuvent être actionnés au moyen d'un petit tournevis (1,6mm)
- Si l'interrupteur (S2) se trouve basculé vers l'arrête de l'appareil, le circuit de priorité est activé.
- Si l'interrupteur (S1) se trouve basculé vers le dessus de l'appareil, le microphone incorpore est en circuit.
(A la livraison, le EK 2013 PLL est régle comme décrit ci-dessus.)

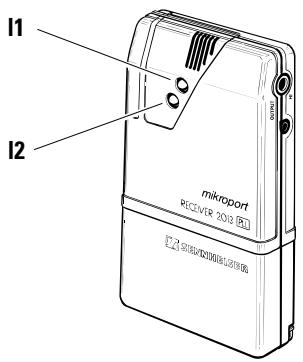

Temoins du recepteur 2013 PLL
Sur la face avant de l'appareil se trouvent deux tímoins à DEL :
Circuit de priorite, del verte :
L1 indique que la transmission du signal acoustique est conforme. Elle s'allume pour signaler l'activation du circuit de priorité. Le trajet de transmission a priorité sur les bruits ambients transmis par le microphone.
En outre, la DEL L1 sert également d'auxiliaire de réglage de la sensibilité du microphone de l'émetteur SK 2013 PLL. (Voir également page 14.)
Filtre d'arret du bruit et temoin d'alimentation
L2 a la fonction double de „témoin squelch" (filtré d'arrêt activé) ainsi que de témoin „Low-Bat" pour le contrôle de l'alimentation avec détction de la tendance :
lumière rouge permanente: filtré d'arrêt du bruit branché = pas de réception
lumière rouge clignotante: clignotement lent: Baisse de la tension d'almen-tation! Toutefois le circuit n'est pas coupé. La batterie de piles ou d'accumulateurs doit'être remplacée dans les 15 minutes suivantes environ.
clignotement rapide: La tension d'alimentation est insuffisante pour assurer le fonctionnement de l'appareil. ATTENTION: Le recepteur est désormais hors fonction!
Les deux tímoins sont disposés sur la face avant du récepteur de manière à être bien visibles même à distance de la personne munie de l'émetteur, ce qui permet de vérifier aisément si la liaison est assurée.

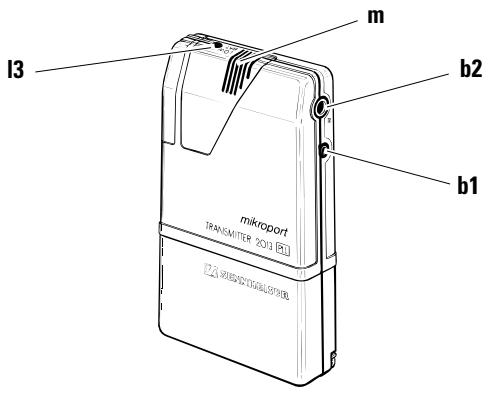

Possibilites de branchement
L'utilisateur a le besoin entre le microphone incorpore Elektret ou le microphone MKE 2013 séparé (voir également page 19 sous „ACCESSOIRES“); ce dernier devant être branché sur la prise de jack Ø 2,5 mm (B1).
Mikrophone MKE 2013
Le raccordement à des sources sonores de haut niveau, tels magnétophones, composants TV et hi-fi est possible grâce à la prise à cliquet 3,5mm (B2).
Le cable de connexion du microphone supplémentaire MKE 2013 raccordé fait office d'antenne. Si l'émetteur est utilisé sans microphone supplémentaire MKE 2013, il convient d'enficher l'antenne supplémentaire fournie dans la prise pour microphone.
Temoin
L'émetteur est doté d'un témoin à DEL rouge (L3) charge du contrôle de la puissance d'alimentation. La fin du temps de fonctionnement est signalée par un clignotement, environ 15 minutesAAPARAVANT. Il reste ainsi assez de temps pour replacer la batterie de piles ou d'accumulateurs.

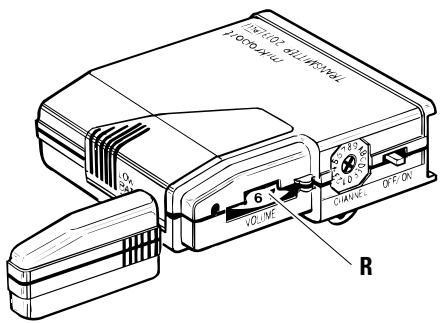

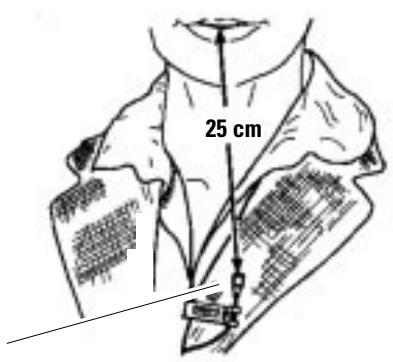

Reglage de la sensibilitite du microphone de l'emetteur SK 2013 PLL
La sensibilité du microphone doit être régée au moyen du régulateur (R) à un niveau tel que d'une part la DEL verte du récepteur EK 2013 PLL ne s'éteigne pas lorsque la personne parle d'une voix normale, et que d'autre part le bruit ambiant n'active pas encore le témoin à DEL.
En général, le réglage optimal se situe entre 5 et 7.
EZU 2013 Bande à passer derrière la nuque assurant une fixation pratique et sûre au corps (réf. 03438)
EZU 2013-1 Bande abdominale en complément de la bande à passer derrière la nuque (réf. 03439)
L2013 Chargeur automatique pour la recharge de 2 batteries d'accumulateurs BA 2013 seules ou montées sur l'émetteur/récepteur SK/EK 2013 PLL. (réf. 03324)
accessoires complémentaires :
NT 2013 Bloc d'alimentation en complément du chargeur, à brancher sur 230 V. (réf. 03433)
NT 2013-120 Bloc d'alimentation en complément du chargeur, à brancher sur 120 V. (réf. 03434)
NT 2013-UK Bloc d'alimentation en complément du chargeur, à brancher sur 240 V (GB). (réf. 03435)
MKE 2013 Microphone-cravate pour l'émetteur SK 2013 PLL. (réf. 03323)
BA 2013 Batterie d'accumulateurs en complément (réf. 03436)
B 2013 Compartiment à piles, permettant une utilisation en des lieux sans possibilité de recharge (réf. 03437)
Cables
KAB-1E Câble de connexion binauriculaire pour deux apparéils de correction auditive avec entrée audio. Longueur: 80 cm (réf. 03440)
KAB-E Câble de connexion binauriculaire pour deux apparéils de correction auditive avec entrée audio. Longueur: 40 cm (réf. 03441)
KA-1E Câble de connexion monaural pour un apparéil de correction auditive avec entrée audio. Longueur: 80 cm (réf. 03442)
KA-E Câble de connexion monaural pour un apparéil de correction auditive avec entrée audio. Longueur: 40 cm (réf. 03443)
KAB-1K Cable de connexion binauriculaire avec deux minifiches Sennheiser pour le raccordement d'un casque Sennheimer. Longueur: 80 cm (ref. 03444)
KAB-K Cable de connexion binauriculaire avec deux minifiches Sennheiser pour le raccordement d'un casque Sennheimer. Longueur: 40 cm (ref. 03445)
KA-1K Câble de connexion monaural avec une minifiche Sennheiser pour le raccordement d'un casque Sennheiser. Longueur: 80 cm (réf. 03446)
KA-K Câble de connexion monaural avec une minifiche Sennheiser pour le raccordement d'un casque Sennheiser. Longueur: 40 cm (ref. 03447)
Characteristiques techniques
Emetteur SK 2013 PLL
| Gamme de fréquences | SK 2013-6-D | bande 8m | 36,64-37,98 MHz |
| SK 2013-6-1 | bande 8m | 30-36 MHz | |
| SK 2013-6-2 | bande 8m | 35-40 MHz | |
| SK 2013-6-3 | bande 8m | 39-45 MHz | |
| SK 2013-8 | bande 4m | 72,025-75,975 MHz | |
| SK 2013-9 | bande 2m | 173,350-175,02 MHz | |
| Principe | Technique PLL, 16 canaux | ||
| Stabilité en fréquence | ±2 kHz, -10° à +55°C | ||
| Puisance sortie HF | 10 mW | ||
| Puisance d'émissio HF | 1 mW | ||
| Puisance du rayonnement parasite | <4 nW | ||
| Type de modulation | MF | ||
| Excursion minimale/maximale | ±8 kHz/±10 kHz | ||
| Déparation des canaux/plage de réglage | SK 2013-6-D | 40 kHz/1,34 MHz | |
| SK 2013-6-1 | 40 kHz/2 MHz | ||
| SK 2013-6-2 | 40 kHz/2 MHz | ||
| SK 2013-6-3 | 40 kHz/2 MHz | ||
| SK 2013-8 | 25 kHz/4 MHz | ||
| SK 2013-9 | 25 kHz/2 MHz | ||
| Bande passante B.F. | 40-16000 Hz | ||
| Taux de distorsion pour 1 kHz et excursion minimale | 1% typ. | ||
| Sensibilité BF mini/maxi | 4 mV/44 mV entée microphone | ||
| 150 mV/1,65 V entée Aux | |||
| Résistance d'entrée | 3 kΩ entée microphone | ||
| 100 kΩ entée Aux | |||
| Tension de service Courant absorbe | 2,4 V | ||
| env. 55 mA | |||
| Durée de service | >12 heures | avec batterie d'accumateurs BA | |
| >36 heures | avec 2 piles alcalines Mn logées dans B 20 | ||
| Témoin d'alimentation | DEL rouge pour tension de service | ||
| Dimensions | 18 x 58 x 95 mm | ||
| Poids (B 2013 incl.) | env. 130 g | ||
| N° d'homologation | A 014 926 B ME (-6 uniquement) | ||
| Fourniture | 1 émetteur SK 2013 PLL | ||
| 1 comportement à batterie B 2013 | |||
| 1 antenné 44819 | |||
En outre, le système 2013 (ensemble émetteur/recepteur) comprend également 2 plaques de fixation avec courroies. Le système 2013 est fourni dans un coffret de rangement et de transport robuste.
Characteristiques techniques
Recepteur EK 2013 PLL
Gamage de fréquences SK 2013-6-D
SK 2013-6-1
SK 2013-6-2
SK 2013-6-3
SK 2013-8
SK 2013-9
bande 8m 36,64-37,98 MHz
bande 8m 30-36 MHz
bande 8m 35-40 MHz
bande 8m 39-45 MHz
bande 4m 72,025-75,975MHz
bande 2 m 173,350-175,02 MHz
Principe
Type de modulation
Excursion minimale/maximale
Déparation des canaux/Plage de réglage
Technique PLL, 16 canaux
MF
± 8kHz / ± 12kHz
SK 2013-6-D 40kHz / 1,34MHz
SK 2013-6-1 40kHz / 2MHz
SK 2013-6-2 40kHz / 2MHz
SK 2013-6-3 40kHz / 2MHz
SK 2013-8 25kHz / 4MHz
SK 2013-9 25kHz / 2MHz
Sensibilité
(mesurée avec antenné artificielle)
Sélection canal voisin
Bande passante B.F.
Taux de distorsion pour 1kHz
et excursion minimale
Sortie BF 1: jack 3,5 mm
Sortie BF 2: jack 2,5 mm
Impédance à la sortie BF 2 pour le
branchement des apparciels de
correction auditive
Tension de service
Courant absorbé
Durée de service
Témoin d'alimentation
Dimensions
Poids (B 2013 incl.)
N^ d'homologation
Furniture
0.5 V typ. pour 26 dB S/N
70 dB typ.
40-16000 Hz
1% typ.
High: 2 × 0.7 ~V / 32
Low: (appareils de correction auditive)
2 × 3 mV / 2 k
en service normal 3k
pour circuit de priorité activé
réglable de 80 Ω à 1 kΩ
2,4 V
env. 45mA
14 heures avec batterie
d'accumulateurs BA 2013
40 heures avec 2 piles AlMn logées
dans B 2013
DEL rouge pour tension d'alimentation < 2,2V
18 × 58 × 95 ~mm
env. 130g
A 014 926 B ME (-6 uniqueness)
1 récepteur EK 2013 PLL
1 compartment à batteries B 2013
Sous réserve de modifications et d'erreurs.
