SR 3054-U - Système de transmission sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur stéréo pour retour de scène sans fil
Marque	SENNHEISER
Modèle	SR 3054-U
Dimensions (L × l × h)	436 × 228 × 43 mm (19", 1 U)
Poids	3,3 kg
Alimentation	Secteur 115/230 V AC, max. 13 VA
Plage de fréquences	450 - 960 MHz
Nombre de canaux	16 fréquences programmables en 4 groupes
Puissance de sortie HF	50 mW (estimation)
Principe de réduction du bruit	HiDyn stage (compander/expandeur bande large)
Type de modulation	FM stéréo par pilote
Entrées audio	2 × XLR-3 symétriques (gauche/droite)
Sortie casque	Jack 6,3 mm stéréo, volume réglable
Affichage	LCD : fréquence, puissance HF, excursion, muting, mono/stéréo, groupes
Commutation mono/stéréo	Oui, par touches simultanées
Température de fonctionnement	10 °C à +55 °C
Normes	ETS 300422, directives CE
Accessoires inclus	Antennes télescopiques, 4 pieds caoutchouc, 2 cornières de montage 19"
Entretien et nettoyage	Chiffon légèrement humide ; pas de produits nettoyants ou détergents
Sécurité	Débrancher avant intervention ; ne pas ouvrir l'appareil ; réparations par un professionnel
Pièces détachées et réparabilité	Fusible remplaçable (voir notice) ; autres réparations par SAV Sennheiser
Informations générales	Notice d'utilisation en français (12 pages) ; documentation disponible sur www.sennheiser.com

FOIRE AUX QUESTIONS - SR 3054-U SENNHEISER

Comment changer la fréquence d'émission sur le SR 3054-U ?

Appuyez sur la touche SET jusqu'à ce que l'affichage FREQUENCY MHz clignote. Utilisez les touches G et H pour sélectionner la fréquence souhaitée parmi les 16 programmes en 4 groupes. Confirmez en appuyant à nouveau sur SET pendant une seconde. La transmission est momentanément coupée (MUTE) pendant que la PLL se cale.

Comment régler le volume de la sortie casque ?

Le volume de la sortie casque (prise jack 6,3 mm stéréo) se règle à l'aide du potentiomètre 9 situé sur la face avant. Utilisez un casque avec une impédance d'au moins 16 Ω. Attention aux volumes élevés : une écoute prolongée à fort volume peut endommager l'audition.

Comment commuter entre les modes mono et stéréo ?

Appuyez simultanément sur les touches mono/stéréo (touches / comme indiqué dans la notice). L'affichage indique le mode sélectionné. En mode mono, seul le signal présent sur l'entrée droite (prise 6) est transmis.

Que faire si le fusible saute ?

Débranchez l'appareil du secteur. Retirez le support de fusible (repère 1) et remplacez le fusible par un modèle identique (même puissance). Si le nouveau fusible saute également, contactez le SAV Sennheiser. Ne jamais ouvrir l'appareil vous-même.

Quels accessoires pour antennes déportées sont compatibles ?

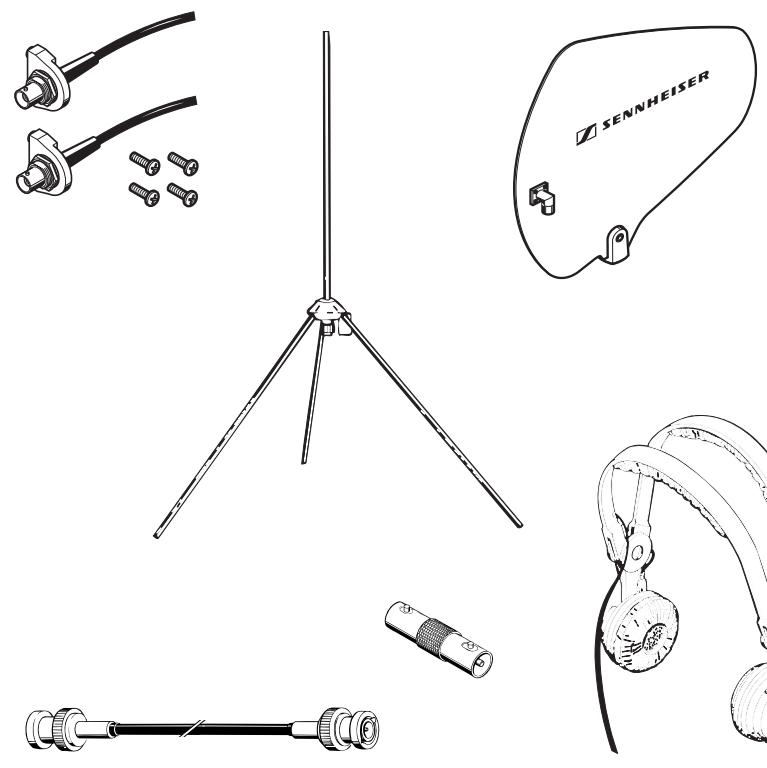

Sennheiser propose les antennes suivantes : antenne directionnelle passive A 2003 UHF et antenne Groundplane GZA 1036-9. Utilisez du câble coaxial RG 58 (prêt à l'emploi en 5 m ou 10 m). Respectez une distance d'au moins 1 m des objets métalliques.

Comment monter le SR 3054-U en rack 19 pouces ?

Vissez les deux cornières de montage fournies sur les côtés de l'appareil. Pour un montage avec antennes en façade, passez les câbles du support d'antenne GA 3030-AM à travers les perforations des cornières avant de les visser. L'appareil occupe 1 unité de hauteur (1 U).

Comment vérifier la puissance de sortie HF ?

La puissance de sortie HF est affichée en temps réel par le bargraphe RF sur l'écran LCD. En fonctionnement normal, il indique 100 %. Si la valeur est inférieure, vérifiez les antennes et les câbles.

Quelle est la plage de température de fonctionnement autorisée ?

Le SR 3054-U fonctionne correctement entre 10 °C et +55 °C. Évitez de l'exposer à des températures extrêmes ou à la lumière directe du soleil.

Comment nettoyer l'émetteur SR 3054-U ?

Nettoyez l'appareil avec un chiffon légèrement humide. N'utilisez jamais de produits nettoyants ou de détergents, car ils pourraient endommager les surfaces.

Que faire en cas de mauvaise transmission ou de parasites ?

Vérifiez d'abord que les antennes sont correctement connectées et orientées. Assurez-vous que l'émetteur et le récepteur sont sur la même fréquence. Éloignez l'émetteur des appareils numériques. Si le problème persiste, vérifiez le câblage BF et la présence de signaux en entrée.

MODE D'EMPLOI SR 3054-U SENNHEISER

Vous avez fait un choix judicieux:

Vous appréciez ce produit Sennheiser pendant de longues années; sa fiabilité et sa simplicité d'utilisation vous convaincront. Sennheiser engage sa renommée et son expérience, accumulées depuis plus de 50 ans en tant que fabricant de produits électroacoustiques haut de gamme "Made in Germany".

Prenez quelques minutes nécessaires pour ce mode d'emploi : ceci vous permettra de vous initier plus rapidement et plus simplement à l'utilisation de la technique HF.

Chap. Index

1 Description / Émetteurs / Récepteur associé 37 2 Commandes, raccordements et affichages 38 3 Principe compandeur/expandeur HiDyn stage 39 4 Conseils de mise en place ou de montage en chassis 40 5 Raccordement et mise en place d'antennes déportées 42 6 Raccordement secteur / Commutation de la tension secteur 43 7 Mise en service 44 8 Raccordement BF. 44 9 Affichage du signal BF 45 10 Affichage de la puissance de sortie HF 45 11 Commutation mono/stéréo 45 12 Comment changer de fréquence d'émission 46 13 Préécoute du signal sonore, raccordement casque 47 14 Comment remplacer le fusible 48 15 Remarques importantes 48 16 Accessoires recommandés 49 17 Caractéristiques techniques 50

1 Description

Les systèmes de scène sans fil permettent aux professionnels du son (théâtre, broadcast, musiciens) de s'affranchir des haut-parleurs de scène. Ils offrent aux artistes une plus grande mobilité, un confort d'écoute supérieur ainsi qu'une protection de leur ouïe. Les retours de scène sans fil Sennheiser permettent également une réduction des accrochages acoustiques conduisant à un meilleur mix final.

Grâce au principe de suppression du bruit HiDyn stage, ce système dispose d'un rapport signal/bruit important et d'une grande dynamique.

Émetteurs SR 3054-U / SR 3056-U

Le SR 3054-U est un émetteur stéreo à 16 fréquences UHF pour retour de scène. Le SR 3056-U intègre dans un seul boîtier deux émetteurs stéreo à 16 fréquences UHF. Grâce à leur grande sécurité de transmission et leur robustesse, ils convennent parfaitement à une utilisation professionnelle.

• Commutateur mono/stéréo 16 fréquences d'émission programmables par émetteur, gestion PLL Utilisation multi-canal Largeur de bande maxi. 24MHz par émetteur (3 canaux TV) Principe de suppression du bruit HiDyn stage avec plus de 90 dB de rapport signal/bruit
• Affichage LCD pour fréquence, puissance de sortie HF, excursion Rack 19", 1 unité de hauteur, avec alimentation intégrée et cornières de montage

Le présent mode d'emploi se limite à la description du SR 3054-U, l'utilisation du second émetteur dans le SR 3056-U étant la même.

Récepteur associé : EK 3052-U

(Le récepteur EK 3052-U n'est pas inclus !!)

Le EK 3052-U est un récepteur miniature stéréo permettant une écoute pratiquement invisible en procurant une entière liberté de mouvement. Grâce à un écouteur miniature raccordé au récepteur, le musicien peut directement écouter le signal BF stéréo reçu. Les haut-parleurs de scène supplémentaires ne sont plus nécessaires. 16 fréquences UHF commutables assurent une grande flexibilité au niveau du choix du canal ainsi qu'un fonctionnement en multi-canal.

Boîtier robuste, léger et discret 16 fréquences de réception commutables, gestion PLL Utilisation multi-canal Principe de suppression du bruit HiDyn stage avec plus de 90 dB de rapport signal/bruit Réglage de volume protégé par un cache pour éviter toute manipulation intempestive - Affichage LED de fonctionnement et affichage "Low Batt"

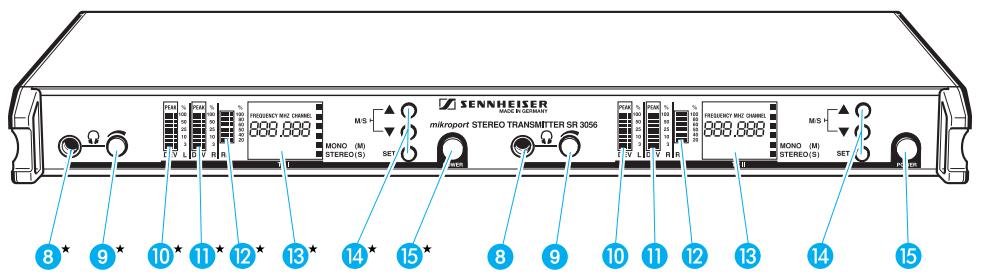

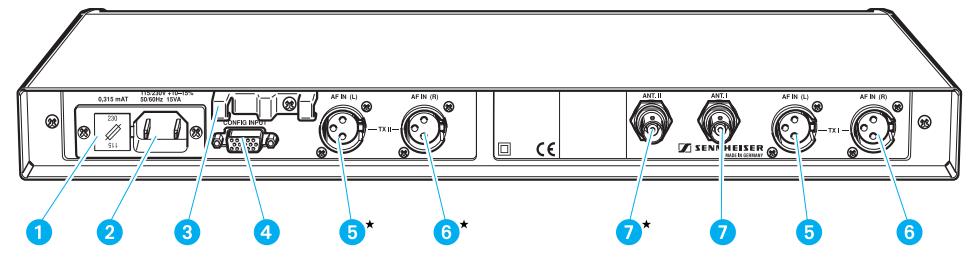

2 Commandes, raccordements et affichages

Support de fusible et commutateur de tension secteur (230 ou 115 V) Raccordement secteur 3 Bride de retenue pour câble secteur 4 Interface de programmation (prise sub-D à 15 pôles) 5 Entrée BF (gauche) 6 Entrée BF (droite) Sortie d'antenne

8 Sortie casque 9 Réglage du volume pour sortie casque 10 Affichage de l'excursion du canal de gauche, avec indication de surmodulation ("peak") 11 Affichage de l'excursion du canal de droite, avec indication de surmodulation (peak) 12 Affichage RF Zone d'affichage pour fréquence d'émission, muting, mono/stéréo, groupes de fréquences 1-4 14 Touches de programmation 15 Interrupteur marche/arrêt

Les raccordements et commandes marqués d'un astérisque () (cf. illustration ci-dessus) se trouvent uniquement sur l'émetteur SR 3056-U. Ils sont, pourtant, identiques à ceux du SR 3054-U.

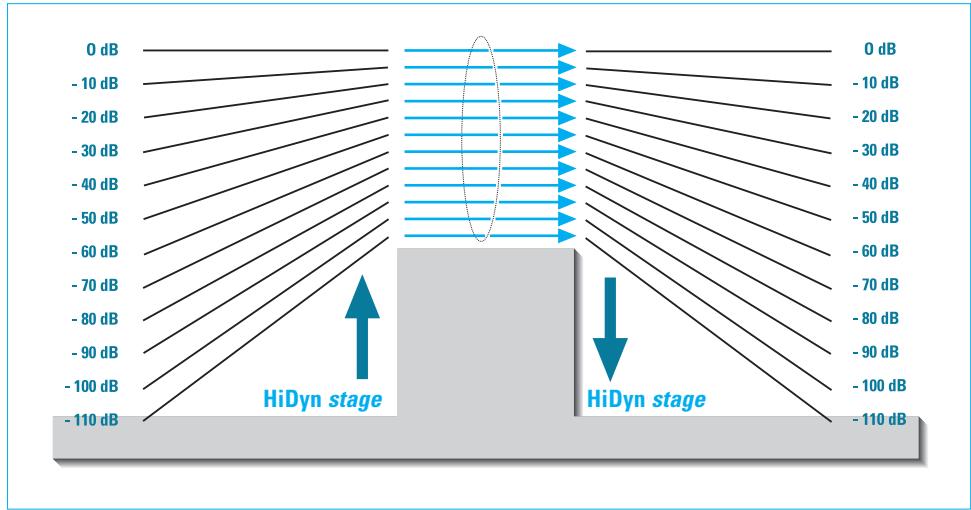

3 Principe sennheiser compandeur/expandeur hidyn stage

Cet appareil est équipé du système HiDyn stage, le principe Sennheiser de suppression du souffle et du bruit. HiDyn plus a été développé en particulier pour l'utilisation sur scene.

HiDyn stage réduit efficacement toute perturbation émanant du champ hertzien. Il permet d'atteindre un rapport signal/bruit de plus de 90 dB.

HiDyn stage est un principe bande large d'expansion/compression, comprimant le niveau BF côté émission à un taux de 2:1 (en dB) et en assurant l'expansion exactement correspondante côté récepteur. Cette optimisation de la dynamique, associée à l'action de l'amplificateur limiteur automatique de niveau à partir de l'émetteur, réduit de façon non négligeable les problèmes de modulation.

Pour que le principe HiDyn stage de votre émetteur SR 3054-U/SR 3056-U puisse fonctionner à sa pleine puissance, il faut que les récepteurs correspondants soient également équipés du HiDyn stage. Si cela n'est pas le cas, la dynamique sera considérablement réduite et la transmission aura un son étouffé et terme.

HiDyn stage n'est pas déconnectable sur l'émetteur SR 3054-U/SR 3056-U.

Utilisation séparée de l'appareil

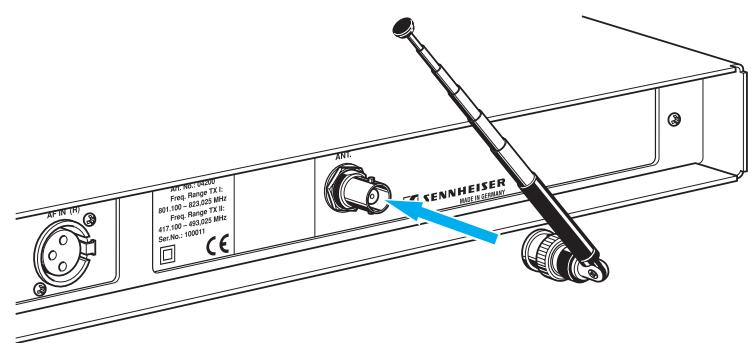

Lorsque l'appareil est utilisé séparément, la meilleure solution consiste à utiliser les antennes téléscopiques fournies. Elles se branchent vite et très simplement à l'arrière de l'appareil, et elles sont prévues pour toutes les utilisations d'un système de transmission sans fil devant être mis en place rapidement dans de bonnes conditions de réception.

Vous trouverez, joints à l'appareil, quatre pieds autocollants en caoutchouc couple antidérapant, prévus pour que l'appareil ne risque pas de glisser sur son support. Ces pieds s'insèrent aux quatre coins du dessous de l'appareil.

Avant d'insérer les pieds autocollants, veillez à ce que les encoches prévues à cet effet soient bien propres et ne comportent aucune trace de GRAISSE.

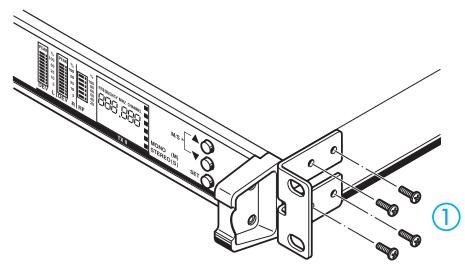

Pour le montage en rack/châssis

Vous trouverez deux cornières de montage livrées avec l'appareil; elles sont destinées au montage en rack 19" (1 unité de hauteur). Vissez ces deux cornières de montage sur les côtés droit et gauche de l'appareil ①.

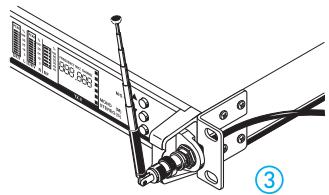

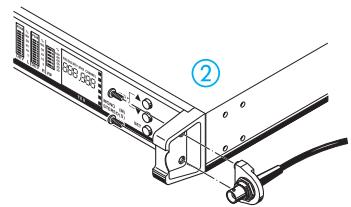

Si vous désirez avoir les antennes sur la partie avant de l'appareil, il faut passer les fils du support d'antenne GA 3030-AM à travers les perforations prévues à cet effet dans les cornières de montage avant de visser les cornières de montage ③.

Le support d'antenne GA 3030-AM (cf. accessoires, chap. 16) permet de raccorder les antennes à l'avant de l'appareil si, par exemple, l'arrière du rack est inaccessible.

Montez les supports d'antenne sur les corniches droite et gauche de l'appareil ②. Les deux câbles de raccordement rattachés aux supports d'antenne se branchent sur les prises d'antennes à l'arrière de l'appareil.

Conseils pour la mise en place :

Ne pas placer l'émetteur directement à côté d'appareils numériques. - Placer l'émetteur aussi haut que possible, de façon à ce que les antennes d'émission soient en ligne directe avec les récepteurs. Le cas échéant, utiliser des antennes déportées (voir chap. 5)

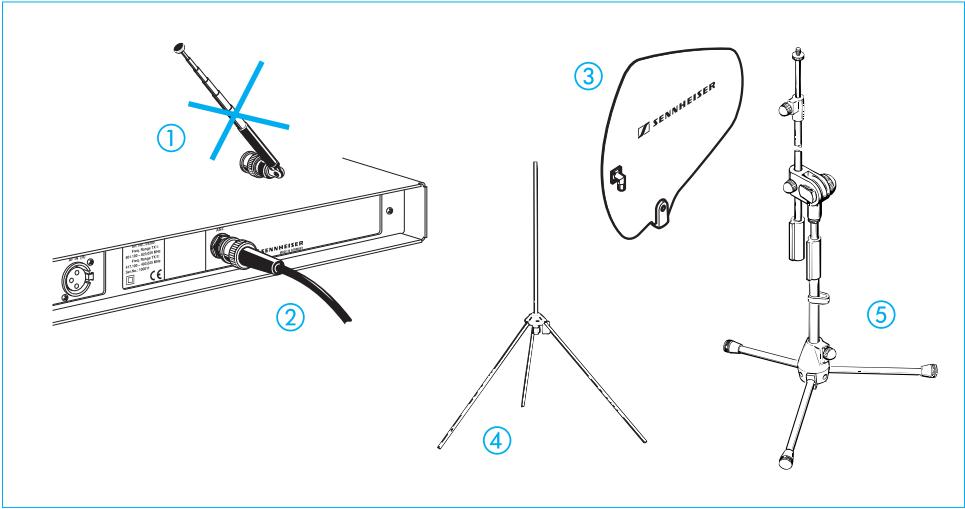

5 Raccordement et mise en place d'antennes déportées

Dans le cas où l'emplacement prévu pour l'émetteur serait un emplacement défavorable pour une bonne transmission par les antennes, vous avez aussi la possibilité d'utiliser des antennes déportées Sennheiser (cf. accessoires, chap. 16):

Antenne directionnelle passive A 2003 UHF ④ Antenne „Groundplane“ GZA 1036-9

Ces antennes peuvent également être montées sur pied (5).

Pour la liaison entre antennes et émetteur, on peut utiliser un câble coaxial de type RG 58. Sennheiser fournit également, en accessoires, des connexions toutes prêtes pour antennes ②, longueur 5m et 10m. Tenir compte du fait que des câbles d'antenne assez longs entraînent une atténuation du signal d'antenne. Si possible, placer les antennes déportées à proximité de l'émetteur.

Conseils à observer pour la mise en place des antennes :

• Placer les antennes dans la pièce ou s'effectue la transmission.
• Respecter un écart minimum d'un mètre par rapport aux objets métalliques (y compris béton armé).

6 Raccordement secteur

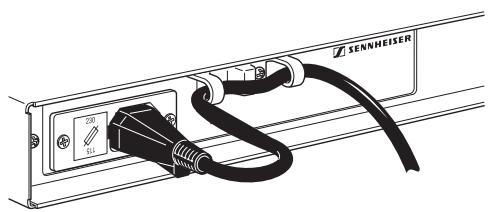

Insérer le câble secteur dans la prise 2 d'émetteur, puis passer le câble dans la bride de retenue C pour éviter toute traction sur la prise.

Ceci garantit une fixation de sécurité dans la prise 2 et évite tout risque d'interruption du fonctionnement.

Nota :

La bride de retenue est particulièrement importante lorsque l'émetteur se trouve intégré à un rack de montage parce que, dans ce cas, il y a prisé d'une quantité de fils et qu'il est ainsi évité que les conducteurs, pesant les uns sur les autres, n'affectent la connexion de la prise.

Commutation de la tension secteur

Avant de brancher l'appareil sur secteur, vérifie que le récepteur est bien connecté sur la tension secteur voulue.

Veuillez modifier la tension secteur de l'appareil au niveau de la prise de tension secteur de l'appareil : ⑥ retirer le support de fusible A comprisant le fusible ; ⑦ le retourner ; ⑧ le réinsérer. La tension sur laquelle l'appareil est maintenant réglé est lisible en haut du support de fusible.

7 Mise en service

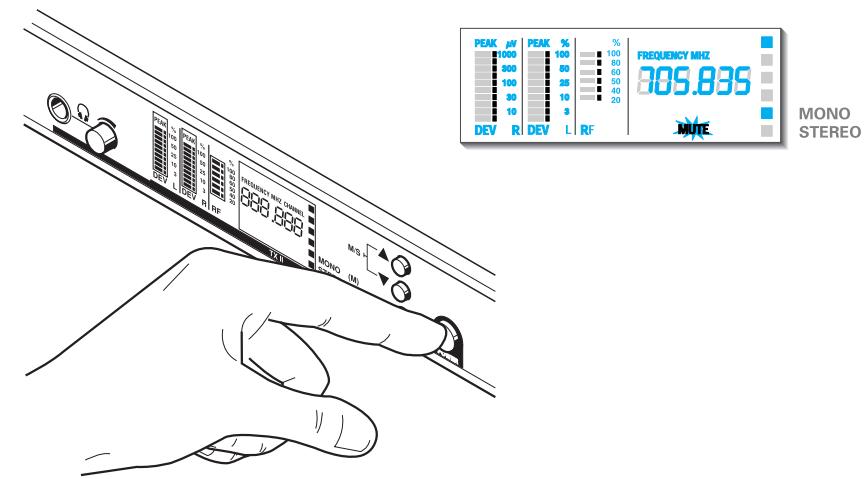

Pour allumer l'appareil, appuyer sur l'interrupteur 15. Pour contrôle, la zone d'affichage 13 s'allume et affiche la dernière fréquence utilisée (voir chap. 12). Pendant que la PLL se cale sur la fréquence voulue, l'affichage "MUTE" s'allume et la transmission est désactivée.

L'interrupteur marche/arrêt 15 fonctionne sur le circuit secondaire du transformateur intégré et ne fait que connecter la partie basse tension. Grâce à l'incorporation d'un transformateur toroïdal moderne, la consommation électrique d'un émetteur SR 3054-U / SR 3056-U est très faible. Pour les systèmes plus étendus, complétant plusieurs émetteurs, on peut aussi prévoir une connexion/déconnexion secteur générale par un interrupteur marche/arrêt commun et supplémentaire.

8 Raccordement BF

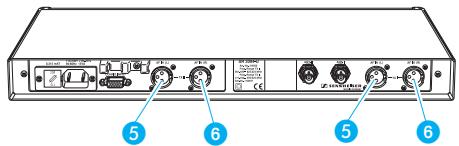

Le raccordement BF se fait par les prises ⑤ (gauche) et ⑥ (droit et MONO) situées à l'arrête de l'émetteur. Pour le raccordement, utiliser des cables standard à connecteur XLR-3.

MONOSTEREO

9 Affichage du signal BF

L'excursion du signal BF est indiquée (séparation) par les deux bargraphes ("DEV R" et "DEV L") à gauche de la zone d'affichage.

MONOSTEREO

10 Affichage de la puissance de sortie RF

La puissance du signal HF rayonné est indiquée par le bargraphe „RF“ à droite des bargraphes „DEV R“ et „DEV L“. En fonctionnement normal, le bargraphe indique une puissance de sortie HF de 100%.

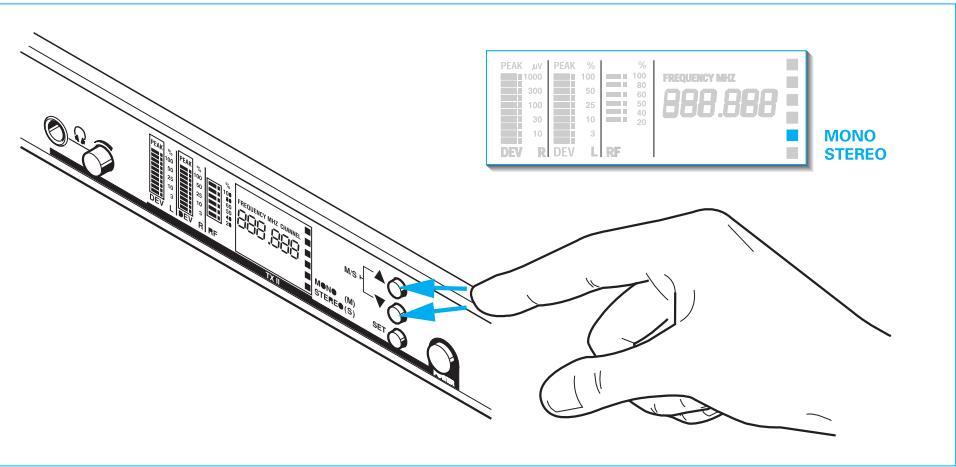

11 Commutation mono / stéréo

Pour commuter entre mode mono et mode stéreo, appuyer simultanément les touches /. Vous pouvez observer sur l'affichage la commutation entre mode mono et mode stéreo. En transmission mono, seul le signal BF présent à la prise (droit) est émis.

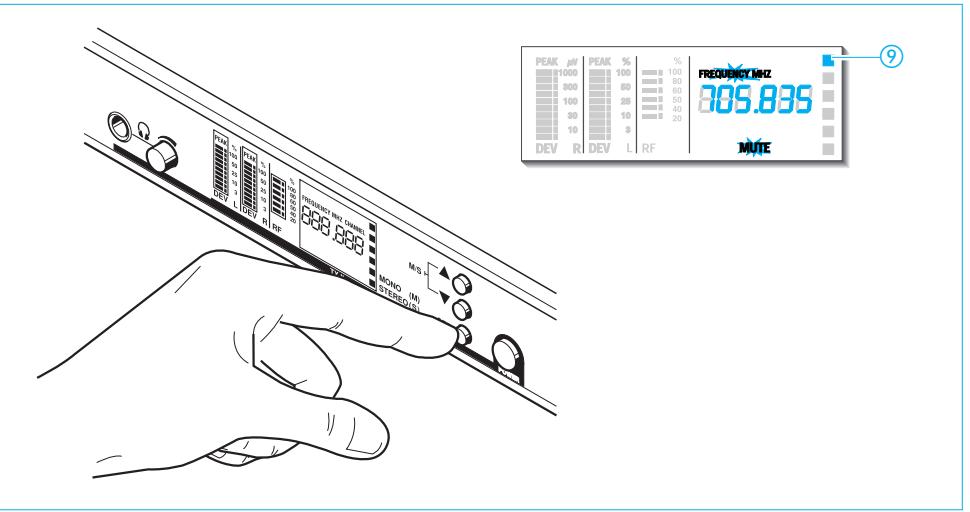

12 Comment changer de fréquence d'émission

Pour changer de fréquence d'émission, procéder comme suit :

Appuyer la touche SET. L'affichage "FREQUENCY MHz" commence à clignoter dans la zone d'affichage. Sélectionner la fréquence voulue à l'aide des touches G/H. L'affichage indique alors successivement les fréquences suivantes prévues par programmation. Huit canaux sont attribués à chaque groupe. Les 4 groupes possibles sont indiqués dans la zone d'affichage. Vouavesezlectionne la frquence voulue? Appuyer a nouveau pendant une seconde latouche SET. VotreselctionesteconfirmedlorsqueIaffichageFREQUENCYnH2"neclignoteplus danslazone d'affichage. Enmeme tempsapparaitIindication"5o"ettoutesautresindicationsde la zone d'affichagedisparaisent pour un bref instant. Pendant que la PLL secale sur la frquenceyoulu,1affichageMUTE"sallume et la transmission estdesactivee.

Ce n'est qu'à partir de maintenant que l'émetteur passe effectivement sur la nouvelle fréquence; il y aura alors interruption de toute liaison HF événuelles en cours avec un récepteur sur la fréquence précédemment utilisée.

Vous pouvez à tout moment interrompre la programmation en appuyant brievement sur la touche SET. A titre de confirmation, l'affichage indique brievement "ESC". L'émetteur repasse en fonctionnement normal et l'affichage "FREQUENCY pHz" ne clignote plus dans la zone d'affichage. L'émetteur reste sur la dernière fréquence sélectionnée.

Si aucune des trois touches de programmation n'est actionnée dans un délai maximal de 5 secondes, la programmation est automatiquement interrompue. L'émetteur repasse automatiquement en fonctionnement normal et l'affichage indique brièvement "ESC". Il faudra reprendre la procédure à partir du début.

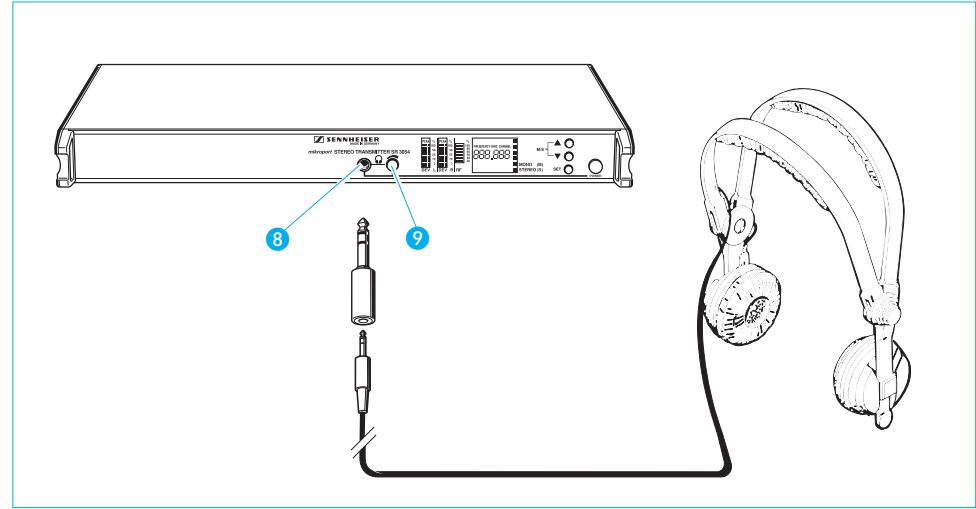

13 Pré-écoute du signal sonore - raccordement casque

Sur la sortie 8 de l'émetteur, le signal BF stéréo présent aux prises 5 (BF gauche) et 6 (BF droit) peut être écouté sur casque.

Le volume du casque se règle au moyen du potentiomètre 9.

Utiliser un casque muni d'une prise jack stéréo 6,3\mathrm{mm}\varnothing. Le casque Sennheiser HD 25 est prévu précisément pour ce genre d'utilisation.

Attention au volume sonore trop élevé!

Avec un casque, on a toujours tendance à monter le volume beaucoup plus qu'en écoute sur ampli. N'oubliez pas que, à la longue, les volumes sonores élevés peuvent entrainer une ALTERATION irréparable des facultés auditives. Alors protégez votre tympan, et n'utilisez le casque de pré-)écoute que de temps en temps pour le contrôle du signal sonore.

14 Comment remplacer le fusible

Débrancher tout d'abord l'appareil en retirant la prise secteur au niveau de l'appareil. Sur cette embase incorporée, vous pourrez ensuite accéder au support de fusible 1 comprenant le fusible, et le dégager de son logement. Remplacer l'ancien fusible par un nouveau de même puissance, réinsérer le support de fusible et rebrancher l'appareil. Attention à bien remettre le support de fusible dans le bon sens, pour qu'il indique la tension secteur voulue.

Il faut toujours considérer un fusible défaillant en tant que message d'alarme. Dans la plupart des cas, la cause de la défaillance est bénigne : une brève surtension ou quelque chose de ce genre aura activé le mécanisme de protection, et l'appareil remarche parfaitement après insertion du nouveau fusible.

Mais, dans le cas où le fusible de remplacement sauterait aussi, il serait plus prudent de vous adresser à un spécialiste pour en faire détecter l'origine. Nous vous conseillons, dans ce cas, de vous adresser à votre agent Sennheiser ou d'envoyer l'appareil à l'un des services SAV Sennheiser de votre région, accompagné d'une description précise du début. Vous trouverez ses coordonnées sur la carte SAV ci-jointe ou bien sur Internet à l'adresse Web "http://www.sennheiser.com".

15 Remarques importantes

• Ne pas ouvrir l'appareil vous-même. Tous les travaux sur les pièces électriques doivent être effectués par des professionnelles. La garantie ne s'applique plus aux appareils ayant été ouverts par le client.
• Toujours débrancher le secteur lorsque vous procédez à des changements de câble ou si vous déplacez l'appareil.
• Tenir à l'écart des appareils et diffuseurs de chauffage; ne jamais exposer l'appareil aux rayons directs du soleil. N'utiliser cet appareil qu'à l'intérieur. Pour le nettoyage, il suffit de passer de temps en temps un chiffon légèrement humide. Ne jamais utiliser de produits nettoyants ou de détergents.

17 Caractéristiques techniques SR 3054-u

Plage de fréquences

Fréquences d'émission

Largeur de bande

Stabilité de la fréquence

Sortie d'antenne

Puissance de sortie HF

Caractéristiques Haute Fréquence

450-960MHz

max. 16 programmes en 4 groupes selon

Excursion du signal pilote

Bande passante BF

Sortie casque pris

Impédance de charge sur sortie casque

Entrées BF

Tension d'entrée BF (à excursion nominale)

Rapport signal/bruit

Distorsion harmonique à 1 kHz et excursion nominale

Caractéristiques Basse Fréquence

FM stéréo par pilote

jack stéréo 6,3 mm , asymétrique 0 - 3V

réglable

≥ 16Ω

2 prises XLR-3, symétriques

+4 dBu à 1 kHz, ajustable en interne

≥ 90 dB(A) eff (pour la liaison avec EK 3052-U)

≤ 1%, typ. 0,5 \%

Ces caractéristiques sont également valables pour le second émetteur du SR 3056-U.

Plage de température

Alimentation

Dimensions (sans cornières de montage)

Poids SR 3054-U

Poids SR 3056-U

Conforme à la norme

\section*{Caractéristiques générales}

• 10°C to +55°C

115/230 V AC + 10 % / - 15 %

max. 13 VA

max. 23 VA

436× 228× 43mm (19", 1 U)

approx. 3300g

approx. 4000g

ETS 300422

Transmetteur Stereo

déclarons que ces appareils sont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/CEE ou la Directive R&TTE 1999/5/EC.

Pour permettre en pratique dans la règle de l'art les prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

Important: Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet, sous "http://www.sennheiser.com".

Sous réserve de modification
