MODE D'EMPLOI HMEC 300 SENNHEISER

Conseils et précautions 149

Pointsforts 150

Variantes 151

Contenu 154

Accessoires recommendés 155

Raccordement des casques 156

Cables de raccordement pour casques micros 156

Possibilities d'alimentation 158

Preparation des casques micros à l'utilisation 164

Ajustement du serre-tete 164

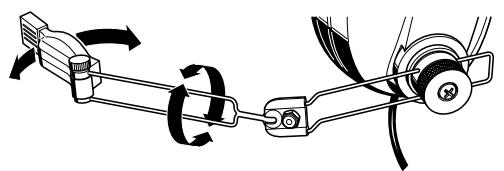

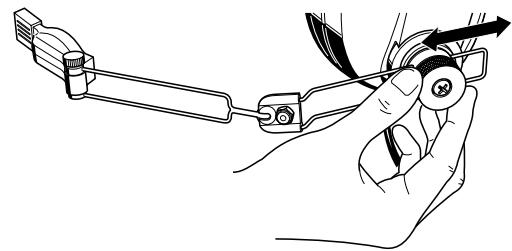

Position du microphone 165

Information complémentaire pour l'utilisation du HMEC 322 dans un helicopteré 167

Utilisation des casques micros 168

Commutation Marche/Arret (ON/OFF) du système NoiseGardTM 168

Commutation Mono/Stéroé (excepté HMEC 305, HMEC 305-C, HMEC 322 et HMDC 322) ... 168

Réglage de volume 168

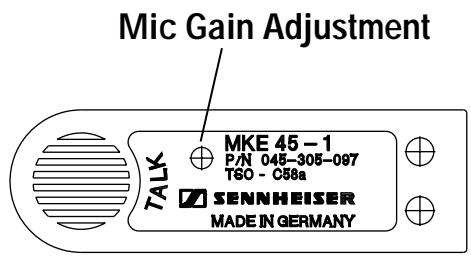

Ajuster le gain du micro 169

Fixation du clip de cable 169

Pliage du casque 169

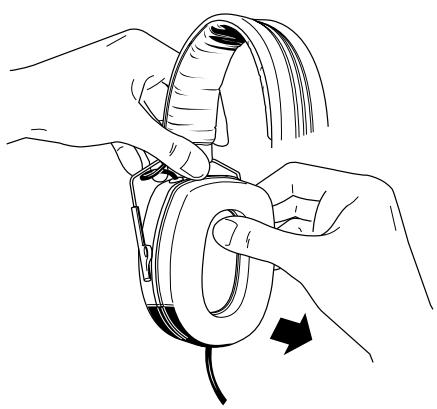

Pièces de remplacement 170

En cas de difficulté 172

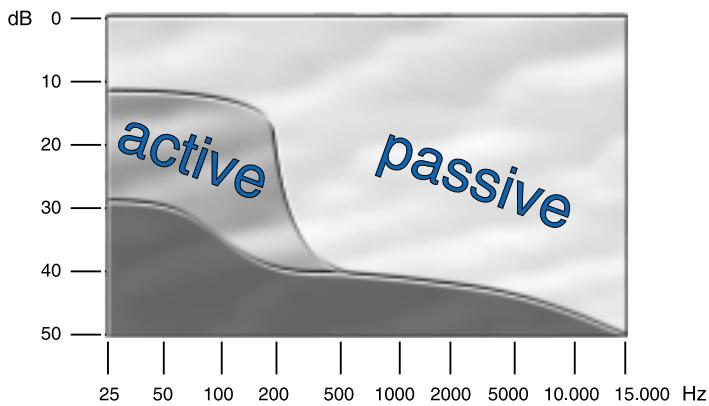

Informations utiles sur le NoiseGardTM 174

Leprince NoiseGardTM 174

Câblage des connecteurs 177

Caracteristiques techniques 178

Les HMEC 300, HMEC 302, HMEC 305, HMEC 305-C, HMEC 306, HMEC 322, HMEC 400 et HMDC 322 sont des casques micros pour pilote. De type clos, ils sont dotés de la compensation active de bruit NoiseGard™. Ils sont particulièrement recommendés pour les helicoptères et tous les avions à hélices ou turbopropulseurs.

Conseils et précautions

• Avec le système de compensation actif de bruit NoiseGard™ en fonction, vous percevez l'environnement sonore d'une façon différente (moteurs, hélices, alarmes, etc.). Avant d'utiliser votre apparéil, assurez-vous qu'avac le système NoiseGard™ actif, vous pouvez identifier cessons. Le réglage du volume doit être fait de telle façon qu'il vous permette une bonne perception des signaux d'alarme.
• Ne tentez pas de réparer vous-même votre casque micro. En cas de problème, contactez votre distributeur Sennheiser pour qu'il puisse vous porter assistance.
• Les seules pieces que vous pouze remplacer vous-même sont celles décrites plus loin dans ce manuel. Toutes les autres pieces de votre casque micro ne peuvent être replacées que par votre distributeur Sennheiser.
• Ne pas immerger le casque micro dans l'eau! Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.

Points forts

Casque micro NoiseGard™ HMEC 300

• Nouveau casque micro actif avec atténuation efficace des bruits environnants sur la totalité du spectre grâce au système de compensation de bruit NoiseGard™.
  Le système de compensation actif de bruit NoiseGard™ assures des communications claires même dans des environnementes bruyants.
  Excellent comport grâce à un poids réduit, des oreillettes offrant un contact/agréable et un serre-tête régiable. Notre liberté de mouvement est maximum grâce à un cable de raccordement unilatéral.
• Casque repliable pour une capacité de rangement optimale et un transport facilité.
• Des communications claires grâce au micro à électret MKE 45-1 avec sensibilité réglable.

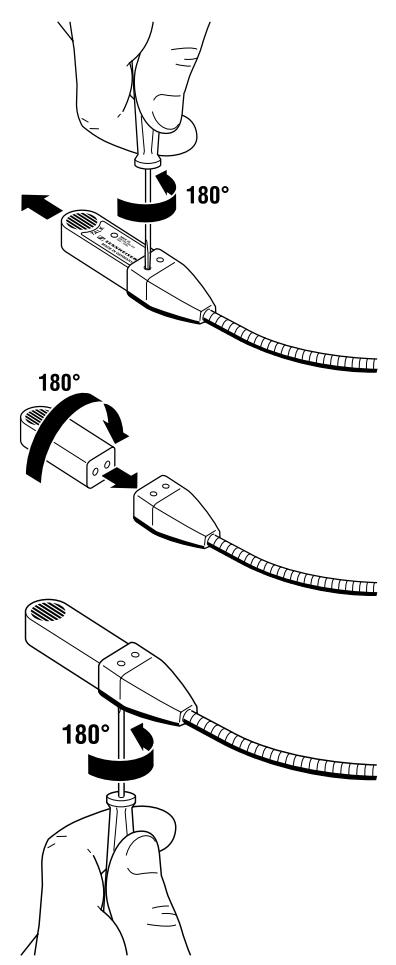

  Le micro peut etre aisement positionné d'un cote ou de I'autre de la bouche grace à un systeme de fixation rapide du flexible.
  Réception radio optimale grâce à une réponse en fréquence étendue.
• Contrôle de volume intégré.
  Adaptation au système d'intercom du bord via un commutateur mono/stéroid.

• Avec le système NoiseGard™ désactivé, le casque micro peut être utilisé comme un modele conventionnel.

• L'alimentation du système NoiseGard™ peut être réalisée via l'alimentation du tableau de bord, une prise allume-cigare, ou un pack de piles.

• Sécurité d'utilisation assurée en cas de défaut d'alimentation.
• Tension d'alimentation du NoiseGard™ adaptée par l'électronique intégrée au câble d'alimentation.
• Fabriqué en Allemagne. Deux ans de garantie.

Variantes

Casque micro NoiseGard™ HMEC 302

Le HMEC 302 diffère du HMEC 300 par les caractéristiques suivantes :

• Raccordement microphone et de l'électronique NoiseGard™ via un connecteur jack PJ-068

Casque micro NoiseGard™ HMEC 305

Le HMEC 305 diffère du HMEC 300 par les caractéristiques suivantes :

• Pas de commutateur mono/stéroides
• Raccordement casque, microphone et de l'électronique NoiseGard™ à l'alimentation du tableau de bord (12-35 V CC) via un connecteur XLR-5

Casque micro NoiseGard™ HMEC 305-C

Le HMEC 305-C diffère du HMEC 300 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stériso
  Raccordement casque et microphone via un connecteur XLR- 5

Casque micro NoiseGard™ HMEC 306

Le HMEC 306 diffère du HMEC 300 par les caractéristiques suivantes :

• Raccordement casque, microphone et de l'électronique NoiseGard™ à l'alimentation du tableau de bord (12-35 V CC) via un connecteur Redel à 6 broches

Casque micro NoiseGard™ HMEC 322

Le HMEC 322 diffère du HMEC 300 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stériso
  Cable spirale
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface haute impédance dans un helicoptère

Casque micro NoiseGard™ HHMEC 400

Le HMEC 400 diffère du HMEC 300 par les caractéristiques suivantes:

Elegant design argent
- Oreillettes similiuir
Le rembourse de l'arceau se boutonne

Casque micro NoiseGard™ HMDC 322

Le HMDC 322 diffère du HMEC 300 par les caractéristiques suivantes:

• Pas de commutateur Mono/Stériso
  Cable spiralé
• Micro dynamique M-87/AIC et casqueasse impédance
  Raccordement casque et microphone via un connecteur jack U-174/U à une interfaceasseimpédance dansunhelicopter

Contenu

HMEC 300, HMEC 305-C, HMEC 322, HMEC 400 et HMDC 322

Casque micro
- Prise XLR-3 pour tableau de bord d'avion (alimentation par système de bord)
- Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires
Protection anti vent pour micro (excepté HMDC 322)
- Clip de cable MZQ 2002-1 (N° Réf. 44740)

HMEC 302, HMEC 305 et HMEC 306

Casque micro
- Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires
Protection anti vent
- Clip de cable MZQ 2002-1 (N° Réf. 44740)

Accessoires recommendés

Oreillettes gel, remplaçables (N° Ref. 83140)

Pack de piles BP-03 (excepté pour HMEC 302, HMEC 305 et HMEC 306)

Pack de piles avec prise XLR-3 pour alimenter l'électronique NoiseGard™ des casques micros HMEC 300, HMEC 305-C, HMEC 322, HMEC 400 et HMDC 322. Quatre piles alcalines 1,5 V (IEC LR 6) assurent plus de 15 heures d'utilisation (les piles ne sont pas inclus). Longueur du cable de raccordement: 0,9 m.

ACX-1

ACX-2

ACX-11

ACX-22

Câbles adaptateurs (excepté pour HMEC 302, HMEC 305 et HMEC 306)

Sennheiser propose des cables adaptateurs spéciaux pour raccorder l'électronique NoiseGard™ des HMEC 300, HMEC 305-C, HMEC 322, HMEC 400 et HMDC 322 à l'alimentation du bord via une prise allume-cigare :

• ACX-1 - Câble adaptateur pour alimenter un casque micro
• ACX-2 - Câble adaptateur pour alimenter deux casques micros

Les cables adaptateurs sont également disponibles avec un jack coude doté d'un fusible 7,5 A et d'un témoin de fonctionnement LED (vert):

• ACX-11 - Câble adaptateur pour alimenter un casque micro
• ACX-22 -Câble adaptateur pour alimenter deux casques micros

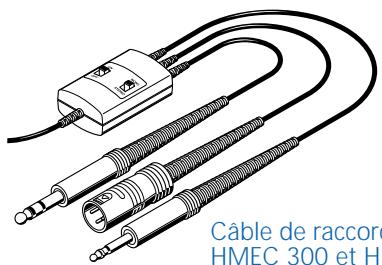

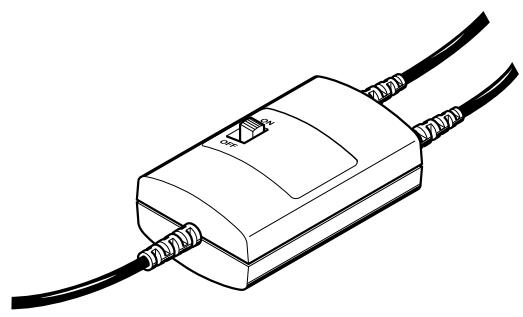

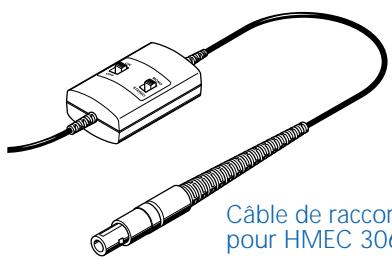

Cable de raccordement pour HMEC 300 et HMEC 400

Raccordement des casques micros

Câbles de raccordement pour casques micros

HMEC 300 et HMEC 400 :

1 jack stéreo 6,35 mm pour le raccordement du casque
1 jack PJ-068 pour le raccordement du microphone
1 connecteur XLR-3 pour l'alimentation de l'électronique NoiseGard™

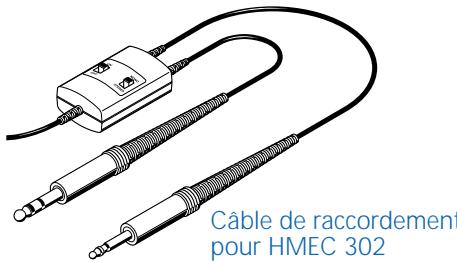

HMEC 302 :

1 jack stéreo 6,35 mm pour le raccordement du casque
1 jack PJ-068 pour le raccordement de l'alimentation de l'electronique NoiseGard™ et du microphone

HMEC 305 :

1 connecteur XLR-5 pour le raccordement du casque, de l'alimentation de l'électronique NoiseGard™ et du microphone

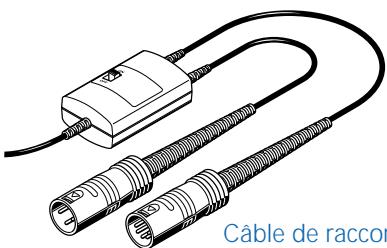

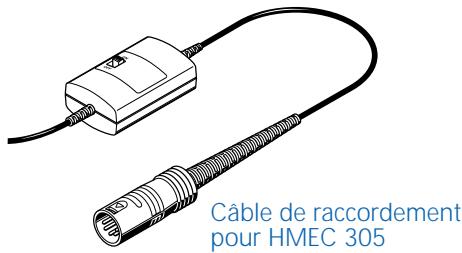

Câble de raccordement pour HMEC 305-C

HMEC 305-C :

1 jack stéreo 6,35 mm pour le raccordement du casque et du microphone
1 connecteur XLR-3 pour l'alimentation de l'électronique NoiseGard™

Cable de raccordement pour HMEC 306

HMEC 306 :

1 connecteur Redel à 6 broches pour le raccordement du casque, de l'alimentation de l'électronique NoiseGard™ et du microphone

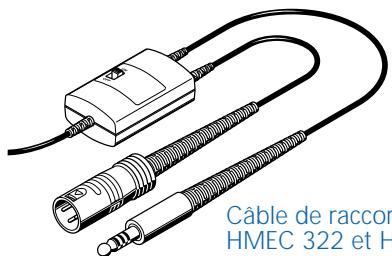

Cable de raccordement pour HMEC 322 et HMDC 322

HMEC 322 et HMDC 322 :

1 jack U-174/U pour le raccordement casque et micro
1 connecteur XLR-3 pour l'alimentation de l'électronique NoiseGard™

Possibilities d'alimentation

Il existe trois possibilités d'alimentation du système de compensation active NoiseGard™ :

1. Raccordement au système de bord (12-35 V CC)
2. Raccordement à un pack de piles BP-03 (accessoire, excepté pour HMEC 302, HMEC 305 et HMEC 306)
3. Raccordement à une prise allume-cigare (12-35 V CC) via un cable adaptateur (accessoire, excepté pour HMEC 302, HMEC 305 et HMEC 306)

La tension d'alimentation pour le système NoiseGard™ est adaptée par l'électronique intégrée au cable de raccordement.

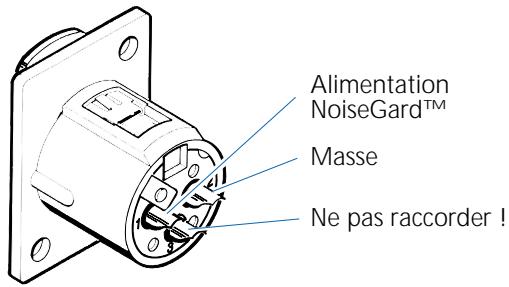

Prise XLR-3 pour les casques micros
HMEC 300, HMEC 305-C, HMEC 322,
HMEC 400 et HMDC 322

1. Raccorder un casque micro au système de bord

L'électronique NoiseGard™ peut être raccordée à l'alimentation du bord pour des tensions comprises entre 12 et 35 V CC.

Danger de court-circuit!

Avant demettre en fonction le NoiseGard™,assurez-vous que le systeme d'alimentation du bord est protégé par un fusible de 1 A.

Les casques micros HMEC 300, HMEC 305-C, HMEC 322, HMEC 400 et HMDC 322 sont fournis avec une prise XLR-3 destinée à être montée dans le tableau de bord d'un avion. Ce montage doit être effectué par un technicien qualifié pour ce type d'installation.

HMEC 300 et HMEC 400 :

Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.

HMEC 302 :

Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.

HMEC 305 :

Raccorder le connecteur XLR-5 à la prise XLR-5 de votre avion.

HMEC 305-C :

Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre avion.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.

HMEC 306 :

Raccorder le connecteur Redel à 6 broches à la prise 6 broches de votre avion.

HMEC 322 et HMDC 322 :

Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre intercom.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.

2. Raccorder un casque micro au pack de piles (excepté pour HMEC 302, HMEC 305 et HMEC 306)

L'électronique NoiseGard™ des HMEC 300, HMEC 305-C, HMEC 322 et HMDC 322 peut aussi être alimentée via le pack de piles BP-03 ("Accessoires recommends"). Le pack de piles peut être utilisé avec des piles ou des accus (les piles / accus ne sont pas inclus). Pour profiter d'une autonomie d'environ 15 heures nous vous recommendons d'utiliser des piles alcalines 1,5 V (IEC LR 6). Si vous utilisez des accus, l'autonomie sera d'environ trois heures.

Insertion / remplacement des piles

Ouvrir le couvercle du compartment des piles.
Insérer quatre piles alcalines de type AA (IEC LR 6). Respecter la polarité lors de la mise en place des piles.
Refermer le couvercle du compartment des piles.

LED de fonctionnement et d'etat des piles

Le pack de piles dispose de deux LEDs de contrôle.

LED verte allumée : Le pack de piles est en fonction et la capacité des piles et suffisante. LED rouge allumée : Les piles sont faibles. Remplacez-les.

Raccordement du casque micro, mise en fonction du pack de piles

Raccorder le connecteur XLR-3 du cable de raccordement à la prise XLR-3 du cable de raccordement du pack de piles.

HMEC 300 et HMEC 400 : Raccorder le jack stéreo 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre intercom.

HMEC 305-C: Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre avion.

HMEC 322 et HMDC 322 : Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre intercom.

• Mettre en fonction le pack de piles à l'aide du commutateur ON/OFF (position ON). La LED verte doit s'allumer.

Note :

En utilisant le pack de piles, le commuteur ON/OFF intégré au cable de raccordement du casque micro est hors service.

Fixer le pack de piles à un vêtement

Le pack de piles peut être fixé à un vêtement à l'aide du clip de fixation, une bande Velcro est également fournie.

ACX-1

ACX-2

ACX-11

ACX-22

3. Raccorder un casque micro via un cable adaptateur (excepté pour HMEC 302, HMEC 305 et HMEC 306)

Sennheiser propose des cables adaptateurs spéciaux avec prise XLR-3 pour raccarder l'électronique NoiseGard™ des HMEC 300, HMEC 305-C, HMEC 322, HMEC 400 et HMDC 322 à l'alimentation du bord via une prise allume-cigare :

• ACX-1 - Câble adaptateur pour alimenter un casque micro
• ACX-2 - Câble adaptateur pour alimenter deux casques micros

Les cables adaptateurs sont également disponibles avec un jack coude doté d'un fusible 7,5 A et d'un tímoin de fonctionnement LED (vert) :

• ACX-11 - Câble adaptateur pour alimenter un casque micro
• ACX-22 -Câble adaptateur pour alimenter deux casques micros

Raccordement du casque micro

Raccorder le connecteur XLR-3 du cable de raccordement à la prise XLR-3 du cable adaptateur.
Raccorder le jack ou le jack coude du cable adaptateur à la prise allume-cigare.

Préparation des casques micros à l'utilisation

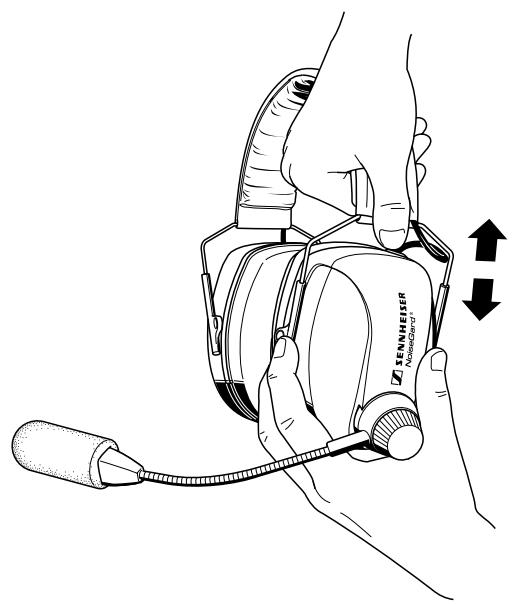

Réglage du serre-tête

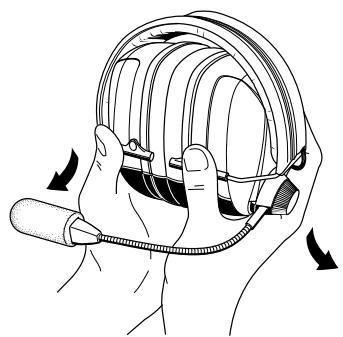

Pour une bonne atténuation des bruits et un comport optimum, le serre-tête doit être ajusté en fonction de votre tête :

Placer le casque micro, la bande du serre-tete sur le dessus de votre tête.
Ajuster la longueur du serre-tete :

Vos oreilles doivent être complètement à l'intérieur des oreillettes
- Vous ne devez ressentir qu'une légère pression sur vos oreilles
- Un comport optimum est assure

Note :

Assurez-vous qu'aucun cable ne vient se prendre dans le serre-tete lorsque vous l'ajustez. Dans le cas contraire il y a un risque d'endommager le cable.

• Mettre en fonction la compensation active NoiseGard™ en plaçant le commutateur ON/OFF sur ON (“Mise en fonction du NoiseGard™”).
  Parfaire le réglage pour une efficacité optimum, surtout en environnement bruyant.

Position du microphone

Déplacement du flexible de micro

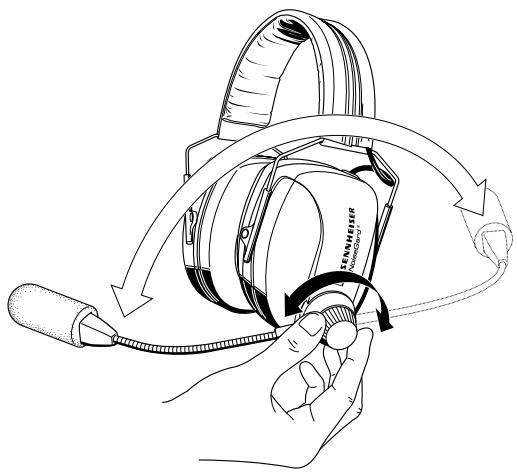

Le flexible de micro peut etre place d'un cote ou de I'autre de la bouche.

Desserrer le système de fixation rapide.
Tournier le flexible de 180^ .
Resserrer le système de fixation rapide.

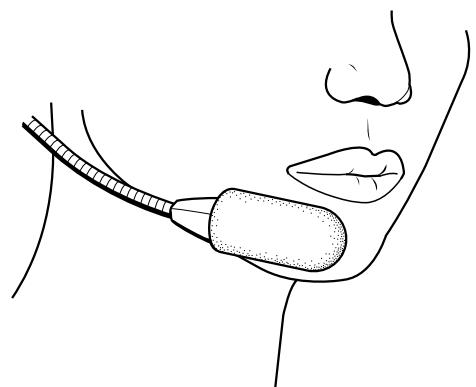

Positionner le micro devant le coin de votre baguche

Les HMEC 300, HMEC 302, HMEC 305, HMEC 305-C, HMEC 306, HMEC 322 et HMEC 400 sont dotés d'un flexible micro. Pour un rendement optimum, le micro doit être positionné au coin de la bouche. Maintenir une distance d'environ 2 cm entre le micro et la bouche.

Pour positionner le micro du HMDC 322, procéder de la façon suivante :

Ajuster la longueur du support micro de façon à ce que le micro soit place au coin de votre bouche. Pour ce faire, desserrer la fixation rapide et ajuster la longueur du support micro.
Tirer la partie mediane du support micro vers la bouche jusqu'à ce que la distance micro/bouche soit d'environ 2 cm.
Orienter le micro pour parfaire le réglage.

Information complémentaire pour l'utilisation du HMEC 322 dans un helicopteré

La polarité de branchement d'un microphone dans les helicoptères n'est pas standardisée. Si le microphone de votre casque n'est pas conforme avec la polarité existante, vous pouvez changer la polarité sur le casque en faisant simplement tourner le module de microphone. Pour ce faire, procédez comme suit:

1. Retirer la protection antivent du microphone.
2. Déserrez les vis d'environ un demi tour.
3. Opérez une traction sur le module micro par rapport à son bras support.

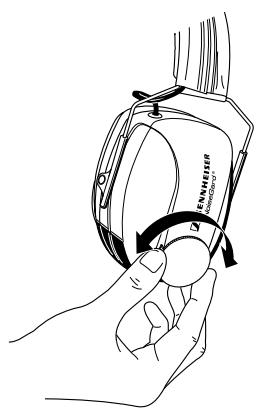

4. Faites tourner le module micro de 180^ .
5. Repoussez le module micro en place sur son bras support.
6. Reserrez les vis de l'autre côté.
7. Replacez la protection antivent sur le microphone.

La rotation du module microphone ne change pas ses propriétés acoustiques. En raison de son système de compensation de bruit, le microphone peut être utilisé de l'un ou l'autre côté.

Utilisation des casques micros

Commutation Marche/Arrêt du NoiseGard™

Avec le système de compensation de bruit NoiseGard™ hors fonction, le casque micro peut être utilisé comme un modele conventionnel.

Pourmettre en marche le système NoiseGard™,placez le commutateur ON/OFF sur ON. Quand le pack de piles BP-03 estutilisé,placez le commutateur ON/OFF du NoiseGard™ sur ON etutilizezle commutateur ON/OFF du pack de piles.

Commutation Mono/Sté reproduction (excepté pour HMEC 305, HMEC 305-C, HMEC 322 et HMDC 322)

En général, vous receivez un son mono. Le commutateur Mono/StéRéo doit alors être placé sur “ Mono”. Lors de l'utilisation d'un système intercom stéRéo, placez le commutateur Mono/StéRéo sur “ StéRéo”.

Réglage de volume

L'exposition à dessons de très fort niveau peut être la cause de dommages irréversibles de l'audition !

Régler le contrôle de volume sur une valeur moyenne. Assurez-vous que vous pouvez entendre lessons importantes comme les signaux d'alarme.

Ajuster le gain du micro

En conformité avec la norme JTSO C58a, la tension de sortie du microphone est calibrée en usine à 400 mV. Si le niveau d'entrée micro de votre système d'intercom est plus élevé ou plus faible, la tension de sortie micro peut être réajustée sur celui-ci. Pour ce faire, utilisez un petit tournevis et tournez la vis " Mic Gain Adjustment" (voir l'illustration ci-contre) jusqu'à la valeur de réglage désirée.

Fixation du clip de cable

Le cable du casque peut être fixé au moyen d'un clip. Guidez le cable sur le clip comme indiqué sur l'illustration ci-contre. Fixez le clip sur les vêtements et ajustez le cable de façon à ce qu'il ne vous dérange pas.

Pliage du casque

Pour facilititer le rangement et le transport, les oreillettes du casque peuvent etre repliees a l'intérieur du serre-tete.

Pour déplier le casque, saisir les oreillettes et les tirer vers le bas à l'extérieur du serre-tête.

Pièces de remplacement

Les pieces suivantes sont disponibles chez votre distributeur Sennheiser :

Protection antivent pour microphone electret MKE 45-1
Coussins d'oreillettes
- Rembourse de l'arceau
- Clip pour cable
- Sac de rangement et de transport avec courroie d'épaule

Remplacement de la protection antivent

Si la protection antient du micro électret est endommagée ou présente des trous, vous devez la remplacer. Retirer la protection antient du micro. Faites glisser doucement la nouvelle protection et assurez-vous qu'elle est convenablement mise en place.

Remplacement des coussins d'oreillettes

Remplacer les coussins d'oreillettes dés queils sont endommagés. Saisir l'arrière du coussin et tirer vers vous de façon à le désolidariser de l'oreillette. Mettre en place un nouveau coussin sur l'oreillette.

Remplacement du rembourse de l'arceau

Remplacer le rembourse de l'arceau des qu'il est endommagé.

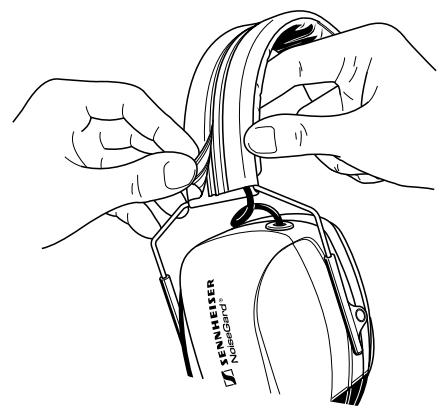

Tirers sur la fixation ressemblant à une fermetre Éclair se trouvant sur le rembourse, puis enlever le rembourse use.
Mettre en place le nouveau rembourse, tout autour de l'arceau.
Tirer sur les bords du nouveau rembourse, de façon à ce que les dispositifs de fixation se retrouvent face à face et débordent légèrement l'un sur l'autre.
Faire se rejoindre les deux bords de cette fermeture Éclair.

En cas de dificulté

Si un problème apparaît, et ne fait pas partie de la liste ci-dessous, veuillez contacter votre distributeur Sennheiser.

Problème

Communications claires, mais compensation de bruit inactive

L'électronique NoiseGard™ n'est pas en fonction.

Vérifier que le commutateur ON/OFF est positionné sur ON.
Le connecteur XLR-3 est peut-être débranché de sa source d'alimentation.
Vérifier si le connecteur XLR-3 est correctement branché sur sa source d'alimentation.

Alimentation par l'avion : un fusible est défectueux.

Vérifier les fusibles.
Alimentation par piles (excepté HMEC 302, HMEC 305 et HMEC 306) : les piles sont faibles.
Vérifier que la LED verte du pack de piles est allumée. Si la LED rouge est allumée, remplaçer les piles.

Problème	Causes possibles / Solutions
Compensation active du bruit en fonction, mais communications à un niveau très faible	Le contrôle de volume est régé trop bas. ► Vérifier le réglage de volume sur le casque. La connexion casque est peut-être débranchée (excepté HMEC 305, HMEC 305-C et HMEC 306). ► Vérifier que le jack du casque est correctement raccordé.
Compensation active du bruit mais réduction de l'intelligibilité	La connexion microphone est peut-être débranchée (excepté HMEC 305, HMEC 305-C et HMEC 306). ► Vérifier que le jack du micro est correctement raccordé.
Communications perçues seulement d'une oreille (uniquement HMEC 300, HMEC 302, HMEC 306 et HMEC 306)	Vous utilisez un système d'intercom stéréo, mais le casque micro est en mode mono. ► Vérifiez que le commutateur Mono/Stéréo est bien sur 'Stéréo'. Vous receivez une source mono, mais le casque micro est en mode stéréo. ► Vérifiez que le commutateur Mono/Stéréo est bien sur 'Mono'.
Le niveau de sortie micro est trop élevé ou trop faible	La tension de sortie micro peut être réajustée de la façon suivante : ► A l'aide d'un petit tournevis tournez la vis "Mic Gain Adjustment" (voir l'illustration page 169) jusqu'à la valeur de réglage désirée.

Informations utiles sur le NoiseGard™

Le principe NoiseGard™

Aujourd'hui, le bruit est l'un des principaux facteurs de stress. Des recherches ont montré que le bruit affecte le système nerveux, pouvant entraîner de la fatigue, une baisse de concentration, de l'irritabilité et de la tension. Lorsque le niveau sonore est très élevé, il peut survenir des dommages irréversibles de l'audition.

Ce problème concerne particulièrement les pilotes. Dans le cockpit d'un jet, le niveau de bruit dépasse souvent 80dB(A) et 90, voir même 97dB(A) dans les apparils à turbopropulseurs. Durant le décollage et l'atterrissage, le niveau de bruit est encore plus élevé. Pour comprendre les communications radio dans ces conditions, il faut monter le niveau du signal à une valeur de l'ordre de 95dB(A). Subir en permanence une telle agression sonore explique que de nombreux pilotes doivent arrêter prématurément leur activité professionnelle, se voyant même parfoissterolir leur licence.

Les casques micro de type fermé (circumaural) assurent une certaine atténuation du bruit et sont habituèlement utilisés pour apporter une solution à ce problème. Cependant on constate que l'atténuation passive apportée par ces casques n'est pas suffisante. Les bruits de haute fréquences sont considérablement attenués, mais les bruits de basses fréquences comme les bruits d'air, les moteurs, qui sont les bruits dominants dans les avions actuels, ne sont que très peu attenués.

Pour répondre à ce problème, Sennheiser a développé un système de compensation active du bruit, le NoiseGard™, combinant une excellente protection passive et une atténuation active très efficace du bruit sur toute l'étendue du spectre audio. Le bruit est réduit dans son ensemble et le niveau d'écoute des communications radio peut être abaisse, le pilote pouvant toujours/percevoir lessons liés à la sécurité comme les alarmes ou la sonorité des moteurs de l'avion.

Le système de compensation active du bruit opère selon le principe suivant: un signal de niveau sonore et de contenu spectral identique au bruit, mais en opposition de phase, est général dans le casque. Sachant que deux signaux en opposition de phase s'annulent, le NoiseGard™ assure de la sorte une très forte atténuation du bruit.

La compensation active du bruit est réalisée en pratique de la façon suivante: chaque oreillette contient un microphone, un circuit d'analyse et un transducteur pour réproduire à la fois le signal de communication radio et le signal anti bruit. Les micros d'analyse captent la totalité du son dans chaque oreillette, à la fois le signal radio et les bruits indésirables. Le signal micro est amplifié et le signal radio en est soustrait. Le signal résultat (du bruit) est filtré et inversé en phase et le signal radio est ajouté à nouveau. Finalement, le signal est amplifié dans son ensemble et reinjecté dans les oreillettes. Comme seules les composantes de bruit du signal sont inversées, le bruit ambient correspondent se trouve annulé dans les oreillettes. Le signal radio n'est pas affecté car il n'est pas traité par le circuit de compensation.

Le schéma ci-dessus montre la compensation apportée par le NoiseGard™ : la protection passive atténue effectivement les bruits dont les composantes se trouvent sur le milieu et le haut du spectre. L'effet décroît rapidement vers les fréquences basses. Par contre, compensation active NoiseGard™ et protection passive apportent globalement une réduction du bruit d'environ 25dB dans la bande 25-500 Hz. Au total, l'atténuation procurée par la combinaison de la compensation active et passive atteint 30dB sur toute l'étendue du spectre.

Une réduction de 10dB est perché subjectivement comme une réduction de moitié du volume sonore. En conséquence, une réduction de bruit de 10dB correspond à une diminution des bruits indésirables de 50% .

Câblage des connecteurs

Connecteur XLR-5

Connecteur Redel (NoiseGard™)

1 Alim. NoiseGard™ (CC +)
2 Audio point froid / CC -
3 Audio point chaud gauche
4 Audio point chaud droit
5 Micro point chaud
6 Micro point froid

Jack stereo 6,35 mm

1 Audio point chaud gauche
2 Audio point chaud droit
3 Audio point froid

Connecteur XLR-3 (NoiseGard™)

1 Alim. NoiseGard™ (CC +)
2 Masse
3 Ne pas raccorder!

Jack U174/U

1 Micro point froid
2 Audio point chaud
3 Micro point chaud
4 Audio point froid

HMEC 305

1 Audio point chaud
2 Audio point froid / CC -
3 Micro point chaud
4 Micro point froid
5 Alim. NoiseGard™ (CC +)

HMEC 305-C

1 Audio point chaud
2 Audio point froid
3 Micro point chaud
4 Micro point froid
5 Non assigné !

Jack PJ-068

HMEC 302

1 Alim. NoiseGard™ (CC +)
2 Micro point chaud
3 Micro point froid / CC -

HMEC 300

1 Non assigné !
2 Micro point chaud
3 Micro point froid

Caracteristiques techniques

	HMEC 300	|HMEC 302	|HMEC 306	|HMEC 400
Casque
Principe transducteur	dynamique
Couplage oreille	circumaural, fermé
Réponse en fréquence	45-15.000 Hz
Impédance nominale active/passive	300/150 Ω, mono
	600/300 Ω, stéreo
Atténuation active et passive	>25-40 dB
Pression acoustique max.	120 dB (±5%)
Pression de contact	approx. 10 N
Micro, préampli inclus
Principe transducteu	capsule mic électret à compensation de bruit, MKE 45-1
Réponse en fréquence	300-5.000 Hz
Sensibilité	-
Pression acoustique max.	120 dB
Impédance de charge min.	150 Ω
Tension de sortie	400 mV ± 3dB à 114 dB (selon RTCA/DO 214)
Tension d'alimentation	typ. 16 V DC (8-16 V DC, approx. 8-25 mA, selon RTCA/DO 214)

Caracteristiques generales

jack stéreo 6,35 mm pour casque,	jack stéreo 6,35 mm pour casque,	connecteur Redel à 6 broches pour casque, micro et NoiseGardTM	jack stéreo 6,35 mm pour casque,
jack PJ-068 pour micro, XLR-3 pour NoiseGardTM	jack PJ-068 pour micro et NoiseGardTM		jack PJ-068 pour micro, XLR-3 pour NoiseGardTM
commutateur Mono/Stéreo commutateur ON/OFF pour NoiseGardTM contrôle de volume pour casque
utilisation	-15°C ... +55°C
stockage	-55°C ... +55°C
avec piles alkalines (4 x AA, 1,5 V): approx. 15 heures avec accus: approx. 3 heures

Caracteristiques techniques

	HMEC 305	|HMEC 305-C	|HMEC 3322	|HMDC 322
Casque
Principe transducteur	dynamique
Couplage oreille	circumaural, fermé
Réponse en fréquence	45-15.000 Hz
Impédance nominale active/passive	300/150 Ω, mono			50/35 Ω, mono
Atténuation active et passive	>25-40 dB
Pression acoustique max.	120 dB (±5%)
Pression de contact	approx. 10 N
Micro, préampli inclus
Principe transducteu	capsule mic électret à compensation de bruit, MKE 45-1			dynamique à compensation de bruit, M-7/AIC
Réponse en fréquence	300-5.000 Hz			500-4.000 Hz
Sensibilité	-			1,8-4 μV / 74 dB sur 5 Ω
Pression acoustique max.	120 dB			-
Impédance de charge min.	150 Ω			-
Tension de sortie	400 mV ± 3dB à 114 dB (selon RTCA/DO 214)			-
Tension d'alimentation	typ. 16 V DC (8-16 V DC, approx. 8-25 mA, selon RTCA/DO 214)			-

Caracteristiques generales

1,5 m, unilatéral		câble spiralé, unilatéral
370 g
12-35 V CC
27 mA (hors signal), max. 80 mA
500 mA
XLR-5 pour casque, micro et NoiseGardTM	XLR-5 pour casque et micro, XLR-3 pour NoiseGardTM	jack U-174/U pour casque et micro, XLR-3 pour NoiseGardTM
commutateur ON/OFF pour NoiseGardTMcontrole de volume pour casque
utilisation -15°C ... +55°C
stockage -55°C ... +55°C
avec piles alkalines (4 x AA, 1,5 V): approx. 15 heures
avec accus: approx. 3 heures

Déclarations de conformité pour la CEE

Sennheiser electronic GmbH & Co. KG déclarons que cet apparéil est en conformité avec les normes CE.

Voutrouvez egalent tutes les informations actuelles relatives aux produits Sennheiser sur Internet a l'adresse Web " http://www.sennheiser.com".
