EK 500 G2 - Récepteur sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur sans fil
Marque	SENNHEISER
Modèle	EK 500 G2
Dimensions (L x H x P)	82 x 64 x 24 mm
Poids (avec piles)	env. 158 g
Alimentation	2 piles AA 1,5 V ou pack accu BA 2015
Consommation électrique	env. 150 mA (marche), ≤ 250 µA (arrêt)
Autonomie (piles)	8 à 12 h selon volume
Plages de fréquences	518-554 / 626-662 / 740-776 / 786-822 / 830-866 MHz (selon variante)
Modulation	FM large bande
Nombre de canaux	9 banques de canaux (8 préréglées + 1 utilisateur) avec jusqu'à 20 canaux chacune
Réponse en fréquence audio	40 – 18 000 Hz
Rapport signal/bruit	≥ 115 dB(A)
Distorsion harmonique totale	≤ 0,9 %
Sensibilité HF	< 2,5 µV pour 52 dB AEff S/N
Système antibruit	Squelch à 4 niveaux (OFF, LO, MID, HI) + signal pilote HDX
Sortie audio	Prise jack 3,5 mm symétrique, niveau réglable
Sortie casque	Prise jack 3,5 mm stéréo, volume réglable
Fonctions principales	Sélection banque/canal, scan, réglage fréquence, squelch, verrouillage touches, affichage personnalisé, nom d'utilisateur
Entretien	Nettoyage avec un chiffon légèrement humide ; ne pas utiliser de solvant
Sécurité	Ne pas ouvrir l'appareil ; utiliser dans un local sec ; attention aux niveaux sonores élevés (≥ 85 dB(A))
Accessoires fournis	2 piles, kit de fixation, sac de ceinture, câbles ligne (jack 3,5 mm et XLR-3), notice
Accessoires optionnels	Pack accu BA 2015, chargeur L 2015, adaptateur DC 2
Garantie	24 mois (hors piles et accus)
Température de fonctionnement	-10 °C à +55 °C

FOIRE AUX QUESTIONS - EK 500 G2 SENNHEISER

Comment changer les piles du récepteur EK 500 G2 ?

Appuyez sur les deux touches de déverrouillage (10) et ouvrez le couvercle du compartiment à piles (9). Insérez deux piles AA (1,5 V) en respectant la polarité indiquée. Refermez le couvercle jusqu'à ce qu'il s'enclenche.

Comment régler la fréquence sur le récepteur ?

Dans le menu, utilisez l'option TUNE pour ajuster la fréquence par pas de 25 kHz sur la bande de 36 MHz. Vous pouvez également sélectionner une banque de canaux préréglée via BANK et un canal via CHAN.

Comment effectuer un scan des canaux libres ?

Mettez tous les émetteurs hors tension. Dans le menu, sélectionnez l'option SCAN, puis START et validez avec SET. Le récepteur affiche le nombre de canaux libres. Les canaux occupés sont bloqués pour la sélection.

Comment activer le verrouillage des touches ?

Dans le menu, sélectionnez l'option LOCK et réglez sur ON. Le symbole de clé (5) apparaît sur l'affichage standard. Pour déverrouiller, appuyez sur SET, choisissez LOCK OFF et validez.

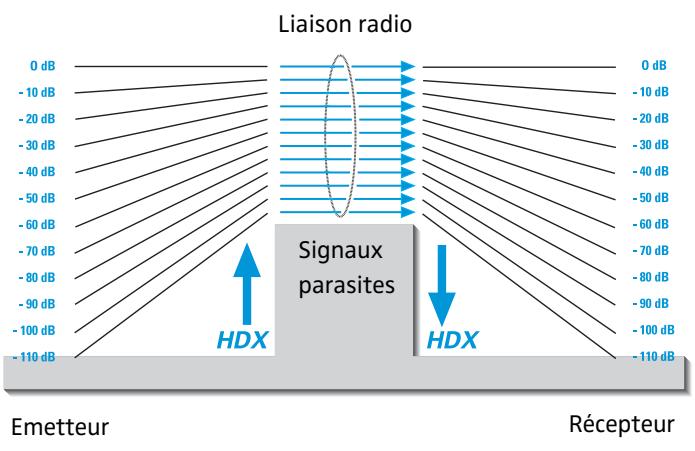

Qu'est-ce que le système HDX ?

HDX est un système de réduction de bruit par compresseur-expanseur large bande. Il améliore le rapport signal/bruit jusqu'à plus de 110 dB. Il est intégré aux émetteurs et récepteurs de la série ew 500 G2 et ne peut pas être désactivé.

Comment connecter le récepteur à un enregistreur ou une caméra ?

Utilisez le câble ligne fourni (jack 3,5 mm ou XLR-3). Branchez la fiche jack sur la sortie AF OUT (13) et verrouillez avec l'écrou. Dans le menu, réglez le niveau de sortie (AF OUT) selon l'entrée de l'appareil (ligne ou micro).

Quelle est la portée maximale du récepteur ?

La portée varie de 10 m à 150 m selon les conditions locales. Pour une réception optimale, assurez une ligne de vue dégagée et respectez une distance minimale de 5 m entre l'antenne émettrice et réceptrice pour éviter la saturation.

Comment utiliser plusieurs systèmes sans fil simultanément ?

Utilisez uniquement des canaux libres appartenant à une même banque de canaux. Effectuez un scan pour trouver les canaux disponibles. Espacez les émetteurs d'au moins 20 cm pour éviter les interférences.

Que faire si le récepteur n'émet aucun son ?

Vérifiez que l'émetteur et le récepteur sont sur le même canal. Assurez-vous que l'émetteur n'est pas en sourdine (MUTE). Si le témoin MUTE est allumé, le signal pilote est peut-être désactivé : activez-le sur les deux appareils ou désactivez l'analyse pilote sur le récepteur.

Comment régler le seuil de squelch ?

Dans le menu, sélectionnez SQELCH. Trois niveaux sont disponibles : LO (faible), MID (moyen), HI (élevé). Réglez sur la valeur la plus basse pour laquelle le bruit disparaît lorsque l'émetteur est éteint. Un squelch trop élevé réduit la portée.

MODE D'EMPLOI EK 500 G2 SENNHEISER

Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur rentabilité et leur capacité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 50 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.

Sommaire

Le récepteur EK 500 G2 70

Le système de banque de canaux 70

Pour notre sécurité 71

Applications 72

Fournitures 72

Les éléments de commande 73

Affichages 74

L'afficheur à cristaux liquides 74

Affichages sur le récepteur 74

Télé-affichages d'un émetteur EW 500 G2 76

Mise en service 77

Mettre en place et changer les piles 77

Mettre en place et charger les accus 77

Raccorder des appareils à la sortie audio 78

Fixer le récepteur à la antenne 78

Fixer le récepteur à un vêtement 79

Utilisation quotidienne 80

Mettre le récepteur en marche/à l'arrêt 80

Raccorder le casque d'écoute 80

Activer/désactiver le verrouillage des touches 81

Le menu 82

Les touches 82

Vue d'ensemble des options 83

Utiliser le menu 83

Le menu du récepteur 85

Consignes de réglage pour le menu 87

Sélectionner la banque de canaux 87

Changer de canal 87

Régler les fréquences pour les canaux de la banque de canaux "U" 87

Vérifier si les banques de canaux contiennent des canaux libres 88

Le mode multi-canal 88

Régler niveau de la sortie audio 89

Régler le seuil de squelch 89

Changer l'affichage standard 90

Entrer un nom 90

Rétablir les réglages d'usine du récepteur 90

Activer/désactiver l'analyse du signal pilote 91

Activer/désactiver le verrouillage des touches 91

Quitter le menu 91

En cas d'anomalies 92

Liste de contrôle des anomalies 92

Recommandations et conseils 93

Entretien et maintenance 93

Ceci est bon à savoir également 94

Réduction du bruit par HDX 94

Wireless - Installations de transmission sans fil.... 94

Systèmes antibruit (squelch) 95

Caractéristiques techniques 96

Brochage des connecteurs 97

Accessoires 97

Le récepteur EK 500 G2

Ce récepteur apparait à la série evolution wireless ew 500 G2. Cette série se compose d'équipements de transmission haute fréquence sans fil sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et agréable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio. La sécurité de transmission de la série ew 500 G2 repose sur l'utilisation

• de synthétiseurs PLL et de microprocesseurs optimisés,
• du procédé de réduction du bruit HDX,
• de la transmission d'un signal pilote pour une fonction squelch sûre
• et de la fonction de recherche des canaux de transmission libres.

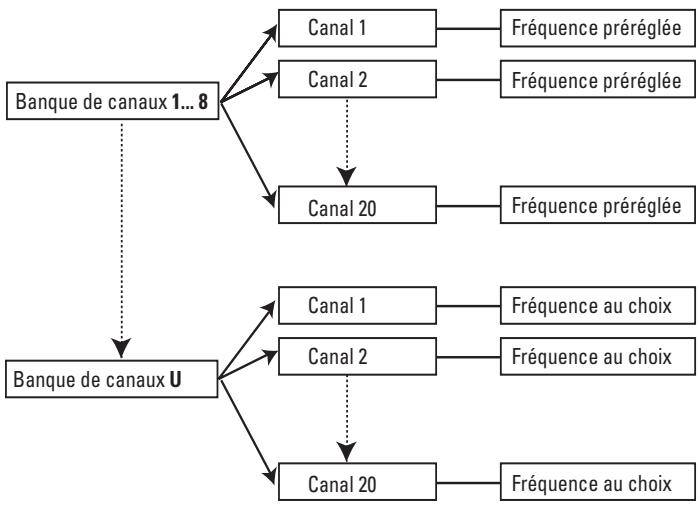

Le système de banque de canaux

Cinq plages de fréquences avec respectivement 1440 fréquences de réception sont disponibles pour la transmission dans la bande UHF. Le récepteur est disponible dans les variantes de plages de fréquences suivantes :

Plage A: 518 à 554 MHz

Plage B: 626 à 662 MHz

Plage C: 740 à 776 MHz

Plage D: 786 à 822 MHz

Plage E: 830 à 866 MHz

Ce récepteur possède neuf banques de canaux avec respectivement jusqu'à 20 canaux.

Une fréquence de réception est prérégée à l'usine dans les banques de canaux "1" à "8" sur chacun des canaux (voir le tableau des fréquences joint). Ces fréquences de réception ne peuvent pas être modifiées et tiennent compte, entre autres, des dispositions légales en vigueur dans le pays.

Dans la banque de canaux "U" (User Bank), vous pouvez régler et memoriser des fréquences.

Pour votre sécurité

N'ouvrez pas l'appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client.

Utilisez cette installation uniquement dans des locaux secs.

Pour le nettoyage, il suffit d'essuyer de temps en temps l'appareil avec un chiffon légèrement humide. N'utilisez jamais de solvant ou de détergent.

Attention aux forts niveaux d'écoute !

Cette installation est un outil de professionnel. Son utilisation est régie par les normes et lois en vigueur dans le secteur d'application envisagé. Sennheiser

ne peut qu'indiquer les dommages éventuels qu'une utilisation incorrecte de l'appareil peut causer.

Ce système permet de générer des niveaux de pression sonore supérieurs à 85 dB(A). 85 dB(A) correspondant au niveau sonore maximal légalement autorisé dans certains pays dans le cadre d'une exposition permanente, tout au long de la journée de travail. Il est utilisé comme base d'évaluation par la Médecine du Travail. Une exposition prolongée ou à des niveaux élevés peut endommager l'audition. Dans le cas des niveaux sonores élevés, il est impératif de réduire la durée d'exposition à la source du bruit. Si vous souffrez des symptômes suivants, vous avez certainement été exposé pendant trop longtemps à des niveaux sonores excessifs :

• Vous êtes sujet à des bourdonnements ou des sifflements d'oreille!
• Vous avez l'impression (même si c'est provisoire) de ne plus entendre les aigus!

Applications

Le récepteur peut être combiné avec les émetteurs de la série ew 500 (émetteur de poche SK 500 G2, micro émetteur SKM 500 G2 ou émetteur enchâssé SKP 500 G2). Ceux-ci sont disponibles dans les mêmes variantes de plages de fréquences et possèdent le même système de banque de canaux avec des fréquences préréglées. Grâce à ce préréglage :

• La mise en service du système est rapide et simple.
• plusieurs circuits de transmission parallèles ne se perturbent pas réciproquement ("absence d'intermodulation").

Avec un émetteur et un microphone appropriés, le récepteur convient pour les applications suivantes :

RéCEPTeur	Emetteur (à commander séparément)	Application
EK 500 G2	SK 500 G2	• Théâtre • Animation • Sport (aérobie) • Chant • InstrUMENTS de musique sans fil • Suramera
	SKM 500 G2	• Parole • Chant • Animation • Suramera
	SKP 500 G2	• Parole • Chant • Animation • Suramera

Fournitures

• 1 récepteur mobile EK 500 G2
• 2 piles
• 1 kit de fixation du récepteur sur le sabot flash d'une caméra vidéo
• 1 sac de ceinture
• 1 câble ligne avec fiche jack 3,5 mm
• 1 câble ligne avec fiche XLR-3
• 1 notice d'emploi

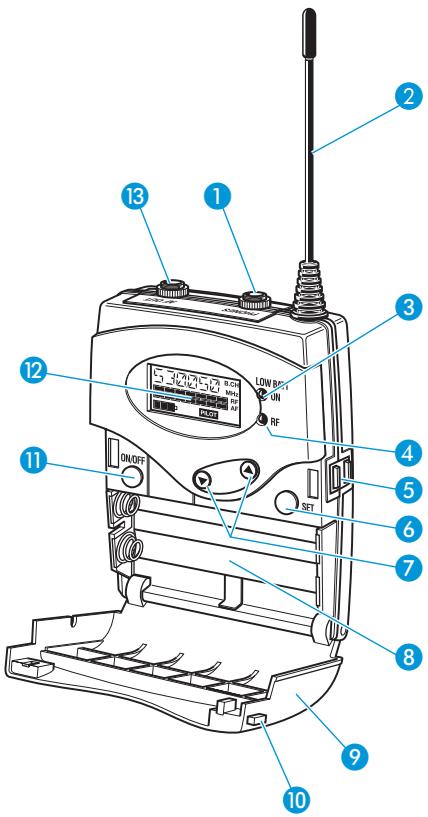

Les éléments de commande

1 Sortie casque (PHONES), prise jack 3,5 mm 2 Antenne 3 Affichage de fonctionnement et d'état des piles, LED rouge (ON/LOW BAT) 4 Indicateur de réception radio, LED verte (RF) 5 Contacts de charge 6 Touche SET 7 Touche à bascule / (UP/DOWN) et réglage du volume sonore du casque 8 Compartiment à piles 9 Couvercle 10 Touche de déverrouillage 11 Touche ON/OFF avec la fonction ESC (abandon) dans le menu 12 Afficheur à cristaux liquides 13 Sortie audio (AF OUT), prise jack 3,5 mm (symétrique)

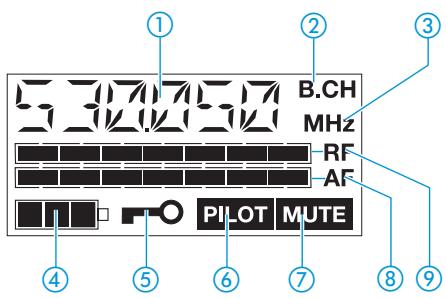

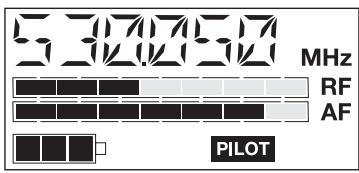

L'afficheur à cristaux liquides

Affichage alphanumérique Symbole pour l'affichage de la banque de canaux et du numéro de canal "B. CH" Symbole pour l'affichage de la fréquence "MHz" Affichage à quatre positions de l'état des piles Symbole d'activation du verrouillage des touches Affichage "PILOT" (analyse du signal pilote activée) Affichage "MUTE" (la sortie audio est mise en sourdine) Affichage à sept positions du niveau audio “AF” Affichage à sept positions du niveau du signal radio "RF"

Affichages sur le récepteur

Le récepteur affiche ses propres états de fonctionnement de même que ceux de l'émetteur capte (téle-affichages) à condition qu'il forme un circuit de transmission avec un émetteur de la série ew 500 G2.

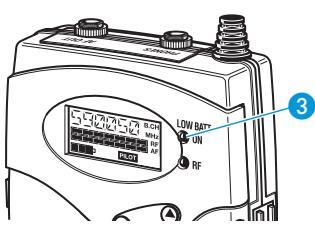

Témoins de fonctionnement et d'état des piles

La LED rouge (LOW BAT/ON) ③ vous informe sur l'état de fonctionnement du récepteur :

LED rouge allumée :

Le récepteur est en marche et la charge des piles ou du pack accu BA 2015 est suffisante.

LED rouge clignote :

La charge des piles ou du pack accu BA 2015 ne suffit plus que pour une brève durée de fonctionnement (LOW BAT)!

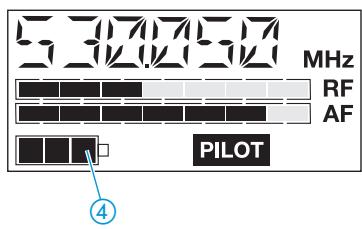

L'affichage à 4 positions ④ de l'afficheur fournit également des informations sur la charge des piles ou du pack accu BA 2015:

3 segments Charge env. 100%

2 segments Charge env. 70%

1 segment Charge env. 30%

Clignotement du symbole pile LOW BAT

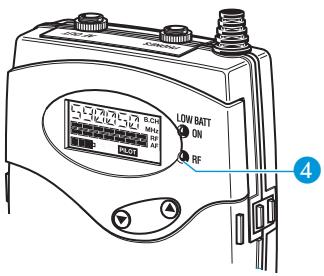

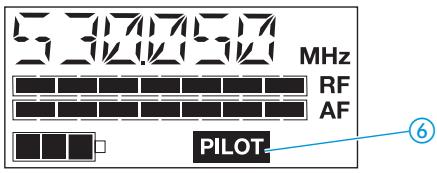

Affichage de signal radio

Le récepteur EK 500 G2 possède à l'avant une LED verte (RF) ④. Elle s'allume lorsqu'un signal radio est reçu.

L'affichage "PILOT" ⑥ apparait lorsque l'analyse du signal pilote est activée (voir "Activer/désactiver l'analyse du signal pilote" page 91).

Éclairage de fond de l'afficheur

Le fond de l'afficheur reste éclairé pendant env. 15 secondes lorsqu'une touche a été actionnée.

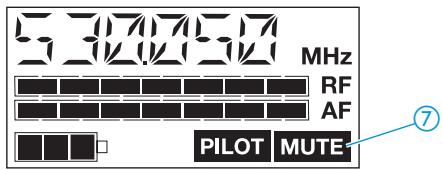

Affichage MUTE

L'affichage "MUTE" ⑦ apparait quand :

• le signal radio de l'émetteur capté est trop faible
• l'émetteur capté a été mis en sourdine (lorsque la transmission ou l'analyse du signal pilote est activée).

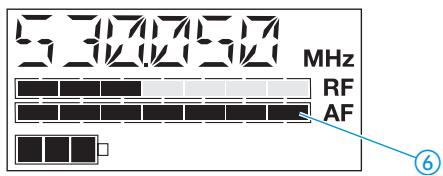

Affichage de la sensibilité

L'affichage du niveau audio (AF) montre la sensibilité de l'émetteur ew 500 G2 capté.

Si le niveau d'entrée audio est trop élevé sur l'émetteur de la série ew 500 G2, le récepteur indique dans l'affichage du niveau audio (AF) la valeur maximale.

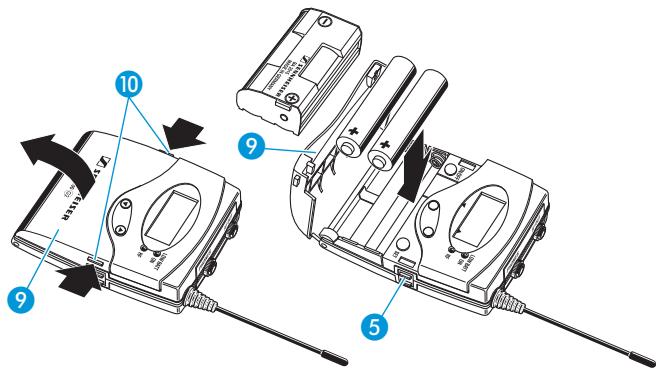

Mettre en place et changer les piles

Pour le récepteur, vous avez besoin de deux piles rondes (AA, 1,5 V).

Enoncez les deux touches de déverrouillage 10 et ouvrez le couvercle du compartiment à piles 9.

Insérez les deux piles comme sur l'illustration en haut. Observez la polarité. Fermez le compartiment à piles. Le couvercle s'enclenche de manière audible.

Mettre en place et charger les accus

Vous pouvez aussi faire marcher le récepteur avec le pack accu rechargeable Sennheiser BA 2015. Logez le pack accu à la place des piles dans le compartiment à piles suivant la description ci-dessus.

Sur les faces minces, le récepteur est pourvu de deux contacts de charge ⑤ et d'un contact sonde. Vous n'avez pas besoin de retirer le pack accu pour le charger. Inserez le récepteur dans le chargeur L 2015 (cf. notice d'utilisation du chargeur L 2015).

Remarque :

Pour une parfaite fiabilité, il est recommandé d'utiliser uniquement le pack accu BA 2015 si l'appareil doit être alimenté par accu. Utilisez toujours le chargeur L 2015 pour charger le pack accu. Les deux sont disponibles en accessoire.

Le pack accu intègre un capteur. Celui-ci est interrogé par l'électronique du récepteur et du chargeur par le biais d'un troisième contact. Le capteur est impératif pour les fonctions de commande suivantes :

• Prise en compte des différentes caractéristiques de tension des cellules primaires (piles) et des accus. Affichage d'état des piles et seuils d'arrêt à la fin du service corrigés en conséquence. Les cellules accu ne

dont pas détectées comme accus à cause du capteur manquant.

• Surveillance de la température du pack accu BA 2015 lors de la charge dans le chargeur L 2015.
• Empêchement d'une charge inadmissible en cas d'utilisation de cellules primaires (piles). En raison du capteur manquant, les cellules accu ne sont pas non plus chargées dans le chargeur L 2015.

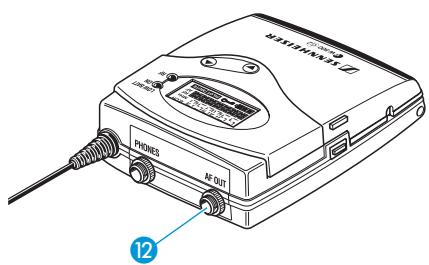

Raccorder des appareils à la sortie audio

Vous pouvez raccorder au récepteur un système de sonorisation ou un enregistreur (par ex. une caméra video).

Raccordez l'un des câbles ligne joints à l'enregistreur. Branchez la fiche jack 3,5 mm sur la sortie audio (AF OUT) 12.

Verrouillez la fiche jack 3,5 mm avec l'écrou raccord. Dans le menu, adaptez le niveau de la sortie audio (AF OUT) à la sensibilité d'entrée de l'appareil raccordé (voir "Régler le niveau de la sortie audio" page 89).

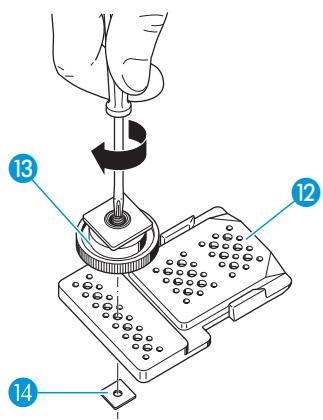

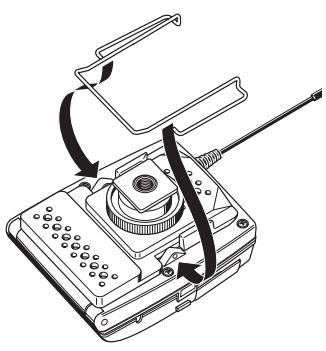

Fixer le récepteur à la antenne

Fixez le récepteur au sabot de flash avec le kitamera fourni. Le kitamera comprend les éléments suivants :

1 plaque perforée 12 1 adaptateur 13 2 écrous carrés 14

Vérifiez à quel endroit de la plaque perforée doit être fixé l'adaptateur ⑬ pour permettre une fixation optimale du récepteur à la caméra. Placez à cet endroit un écrou carré 14 sous la plaque perforée 12. Fixez l'adaptateur avec l'écrou carré à la plaque perforée. Retirez le clip de ceinture. Placez la plaque perforée 12 au dos du récepteur.

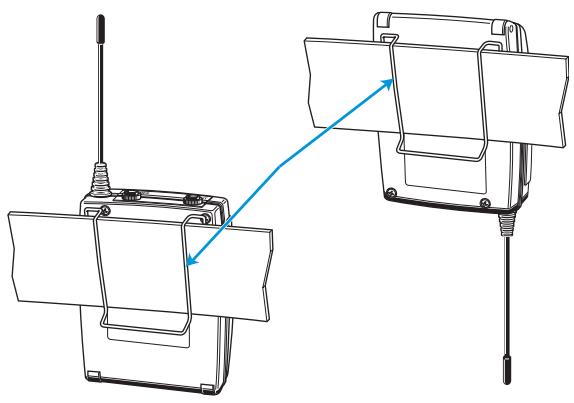

Fixer le récepteur à un vêtement

Le clip ceinture permet de fixer par exemple le récepteur au pantalon.

Vous pouvez également fixer le récepteur à un vêtement en dirigeant l'antenne vers le bas. Pour ce faire, retirez le clip de ceinture et remettez-le en place après l'avoir tourné de.

Le sac de ceinture fourni protège l'émetteur de poche contre l'humidité.

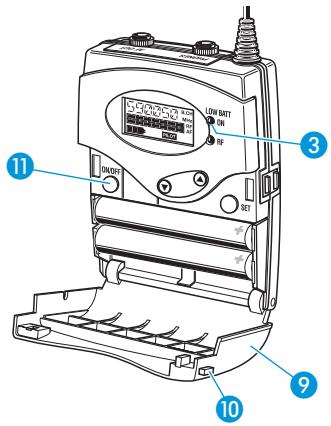

Mettre le récepteur en marche/à l'arrêt

Vous pouvez seulement mettre le récepteur à l'arrêt quand l'écran fait apparaitre l'affichage standard. Si vous appuyez brievement sur la touche ON/OFF dans le menu, vous abandonnez la saisie (fonction ESC) et returnez sans modification à l'affichage standard avec le dernier réglage méorisé.

Remarque :

Retirez les piles ou le pack accu du récepteur si l'appareil reste inutilisé pendant une durée prolongée.

Enoncez les deux touches de déverrouillage 10 et ouvrez le couvercle du compartiment à piles 9.

Appuyez sur la touche ON/OFF 11 pour mettre le récepteur en marche. La LED rouge 3 s'allume. Pour mettre le récepteur à l'arrêt, maintenez la touche ON/OFF 11 enfoncée jusqu'à ce que “OFF” s'affiche. La LED rouge 3 s'éteint. Fermez le compartiment à piles. Le couvercle s'enclenche de manière audible.

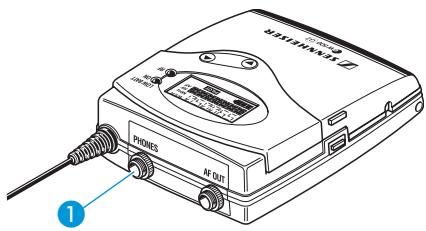

Raccorder le casque d'écoute

Pour écouter le signal audio, raccordez un casque muni d'une fiche jack 3,5 mm stéreo à la prise casque ①.

Un volume fort nuit rapidement à votre audition !

Réglez le casque raccordé sur le volume minimum avant de le mettre.

Réglez avec la touche à bascule △ / ▽ le volume du casque raccordé d'abord sur une valeur faible. Augmentez ensuite le volume lentement.

Volume maxi ? – NON !

Lors de l'utilisation d'un casque, on a tendance à écouter à un niveau plus élevé qu'avec des enceintes. Lorsqu'on est soumis à des pressions acoustiques très élevées pendant de longues périodes, des dommages irréversibles de l'audition peuvent entraîner une surdité permanente. Ménagez votre ouïe : les casques Sennheiser présentent aussi une excellente qualité de transmission à volume sonore réduit.

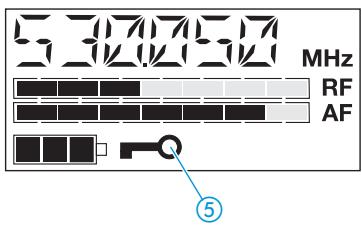

Activer/désactiver le verrouillage des touches

Le récepteur possède un verrouillage des touches, que vous pouvez activer et désactiver dans le menu (voir "Activer/désactiver le verrouillage des touches" page 91). Le verrouillage des touches évite l'arrêt fortuit du récepteur durant le fonctionnement ou la modification des règles.

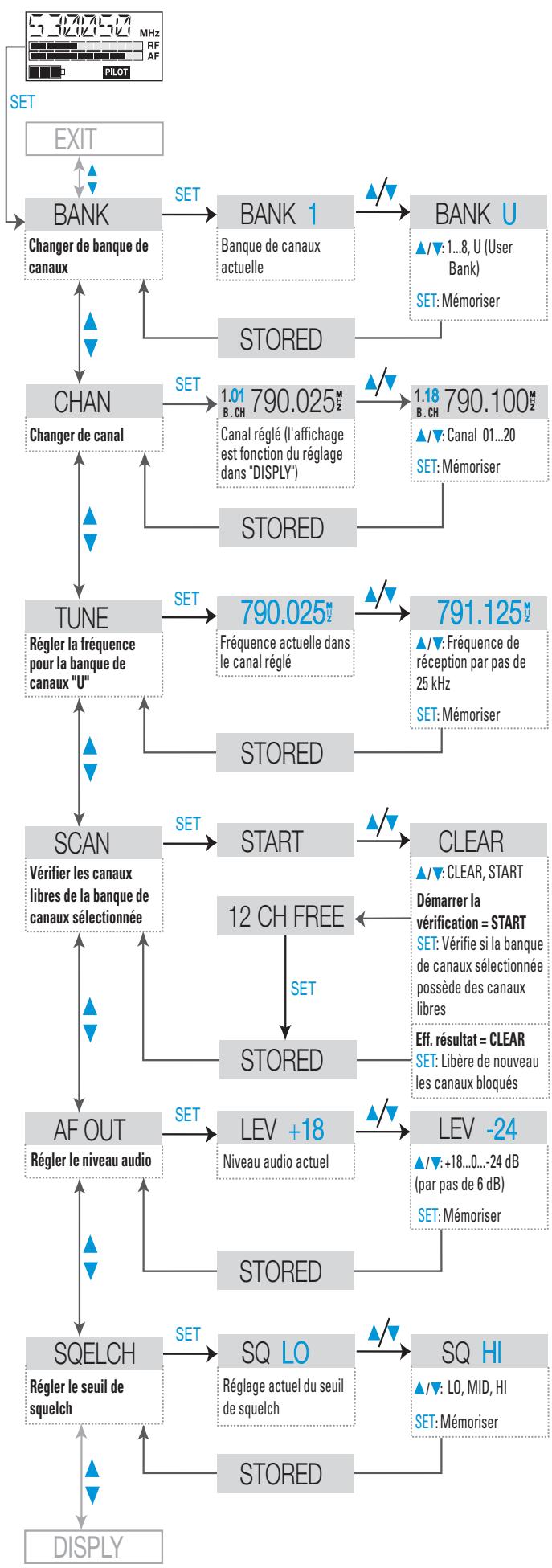

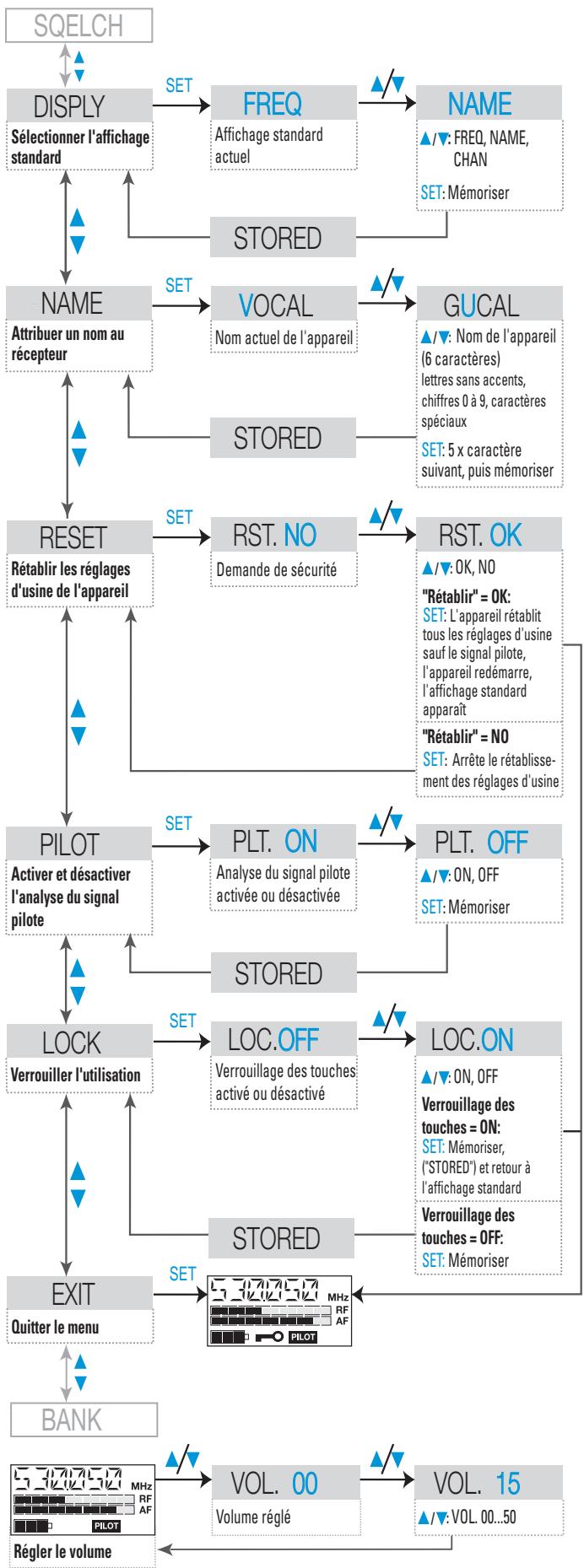

Le menu

La série evolution wireless ew 500 G2 de Sennheiser se désigne par la commande intuitive, uniformisée, des appareils. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

Les touches

Touches	Mode	Fonction de la touche dans le mode respectif
ON/OFF	Affichage standard	Mettre le récepteur en marche et à l'arrêt
	Menu	Abandonner la saisie et returner à l'affichage standard
	Zone d'entrée	Abandonner la saisie et returner à l'affichage standard
SET	Affichage standard	Aller de l'affichage standard au menu
	Menu	Aller du menu à la zone d'entrée d'une option sélectionnée
	Zone d'entrée	Mémoriser les réglages et returner au menu
▲/▼	Affichage standard	Régler le volume sonore du casque
	Menu	Aller à l'options précédente (▲) ou suivante (▼)
	Zone d'entrée	Modifier les valeurs d'une option possibilité de Sélection : (▲/▼)

Vue d'ensemble des options

Affichage	Fonction de l'option
BANK	Changer de banque de canaux
CHAN	Changer de canal dans la banque de canaux
TUNE	Régler la fréquence de réception pour la banque de canaux "U" (User Bank)
SCAN	Vérifier les fréquences libres d'une banque de canaux
AF OUT	Régler le niveau de la sortie audio
SQELCH	Régler le seuil de squelch
DISPLY	Changer l'affichage standard
NAME	Entrer un nom
RESET	Rétablit tous les réglages d'usine
PILOT	Activer/désactiver l'analyse du signal pilote
LOCK	Activer/désactiver le verrouillage des touches
EXIT	Quitter le menu et returner à l'affichage standard

Utiliser le menu

Ce chapitre décrit, à l'exemple de l'option "TUNE", la manière d'effectuer des réglages dans le menu.

Lorsque l'appareil a été mis en marche, l'affichage standard apparaît.

Aller au menu

Appuyez sur la touche SET. Vous passez alors de l'affichage standard au menu. La dernière option utilisée clignote.

Sélectionner une option

Sélectionnez avec la touche à bascule / l'option dans laquelle vous souhaitez effectuer des réglages.

LINE

Appuyez sur la touche SET pour accéder à la zone d'entrée des options. Le réglage momentané, qui peut être modifié, clignote sur l'afficheur.

Modifier les réglages

Modifiez les réglages avec la touche à bascule /. Le réglage prend immédiatement effet.

Avec une brève pression sur la touche, la valeur suivante ou précédente est affichée. Si dans les options "CHAN", "TUNE" et "NAME" vous maintenez la touche à bascule / enfoncée, l'affichage change en continu (fonction Repeat). La valeur souhaitée peut ainsi être atteinte rapidement et facilement dans les deux directions. La valeur réglée clignote jusqu'à ce qu'elle ait été mémorisée.

Mémoriser les entrées

Appuyez sur la touche SET pour mémoriser durablement un réglage. L'afficheur indique "STORED" à titre de confirmation. La dernière option utilisée est ensuite de nouveau affichée.

Quitter le menu

L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.

Si vous appuyez de manière brève sur la touche ON/OFF dans le menu, vous abandonnez la saisie (fonction ESC) et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée, avec les derniers réglages mémorisés.

Sélectionner la banque de canaux - BANK

Le récepteur possède neuf banques de canaux que vous pouvez sélectionner dans l'option "BANK". Les banques de canaux "1" à "8" possèdent respectivement jusqu'à 20 canaux avec respectivement une fréquence préréglée à l'usine (voir "Le système de banque de canaux" page 70). La banque de canaux "U" (User Bank) possède jusqu'à 20 canaux libres pour lesquels vous pouvez désirer etémémoriser une fréquence.

Si vous allez d'une banque de canaux à l'autre, le canal le plus bas est automatiquement affiché. Si une fréquence parasite a été trouvée sur le canal le plus bas lors du dernier scan de cette banque de canaux (voir "Vérifier si les banques de canaux contiennent des canaux libres" page 88), le récepteur affiche le canal libre immédiatement supérieur.

Changer de canal - CHAN

Dans la fonction "CHAN", vous pouvez commuter entre les différents canaux dans une banque. Observez les indications suivantes pour le choix d'un canal :

• Si le récepteur est utilisé avec un émetteur de la série ew 500 G2 dans un circuit de transmission, vous devez régler le même canal pour le récepteur et pour l'émetteur.
• Après le scan d'une banque de canaux (voir "Vérifier si les banques de canaux contiennent des canaux libres" page 88), vous ne pouvez sélectionner sur le récepteur que des canaux libres. Réglez le récepteur et l'émetteur sur l'un de ces canaux libres.

Régler les fréquences pour les canaux de la banque de canaux "U" - TUNE

L'option "TUNE", qui vous permet de sélectionner et de mémoriser des fréquences dans la banque de canaux "U" (User Bank), convient idéalement pour régler rapidement une fréquence:

Lorsque vous avez réglé une banque de canaux "1" à "8" et que vous sélectionnez l'option "TUNE", le récepteur se met automatiquement sur le canal 01 de la banque de canaux "U". Le message "U.01" apparait alors brièvement sur l'afficheur.

Réglez avec la touche à bascule / la fréquence de réception souhaitée. Le réglage prend immédiatement effet. Pour ce faire, vous pouvez modifier la fréquence par pas de 25kHz sur une largeur de bande maximale de 36MHz. Vous trouverez les fréquences ajustées dans le tableau de fréquences joint.

Vérifier si les banques de canaux contiennent des canaux libres - SCAN

Avant de mettre en service un ou plusieurs circuits de transmission à l'intérieur de la série ew 500 G2, vérifiez avec la fonction scan si les banques de canaux contiennent des canaux libres.

Démarrer le contrôle et memoriser le résultat

Mettez à l'arrêt tous les émetteurs de votre installation avant de lancer le scan. Sinon, les canaux que les émetteurs en marche de leur installation utilisent ne seront pas signalés comme libres. Sélectionnez la banque dans laquelle des canaux libres doivent être recherchés (voir "Sélectionner la banque de canaux" page 87). Sélectionnez l'option "SCAN". Sélectionnez "START" et validez avec la touche SET. Après le scan, le nombre de canaux libres est affiché. Les canaux perturbés ou occupés sont bloqués pour la sélection des canaux après laisation avec la touche SET.

Débloquer les canaux bloqués

Sélectionnez d'abord la banque de canaux dont les canaux bloqués doivent de nouveau être déverrouillés (voir "Sélectionner la banque de canaux" page 87). Sélectionnez l'option "SCAN". Sélectionnez "CLEAR" et validez avec la touche SET. Maintenant tous les canaux de cette banque sont de nouveau sélectionnables.

Le mode multi-canal

Le récepteur permet de réaliser avec des émetteurs de la série ew 500 G2 des circuits de transmission pour des installations multi-canal. N'utilisez pour le mode multi-canal que les canaux libres d'une banque de canaux.

Nous vous conseillons d'effectuer un auto-scan avant la mise en service des circuits de transmission :

Sélectionnez une banque de canaux sur un récepteur. Scannez cette banque pour rechercher les canaux libres. Si la banque sélectionnée ne présente pas suffisamment

de canaux libres, réeffectuez le scannage avec une autre banque.

Transférez le résultat du scan sur tous les autres récepteurs et émetteurs.

Régler le niveau de la sortie audio - AF OUT

Dans l'option "AF OUT", vous réglez le niveau de la sortie audio (AF OUT). Vous disposez à cet effet d'un réglage de niveau à huit positions. Adaptez le niveau de la sortie audio (AF OUT) au niveau d'entrée de l'appareil raccordé. Vous pouvez partir, pour le préréglage approximatif, des valeurs individuelles suivantes :

• Entrée à niveau Line : 0 à +18 dB
• Entrée à niveau microphone: -24 à -6 dB

Régler le seuil de squelch - SQELCH

Le récepteur possède un seuil de squelch régulable dans les options "SQELCH". Le filtrage supprime les bruits quand l'émetteur est arrêté ou quand le récepteur ne dispose plus de puissance d'émission suffisante.

Remarque :

Réglez sur l'amplificateur raccordé le volume au minimum avant de modifier le seuil de squelch.

Vous avez trois réglages possibles :

Avec un réglage faible (LO), le seuil de squelch baisse et avec un réglage élevé (HI), il monte. Réglez le seuil de squelch de manière à ce que le récepteur n'émette pas de bruit lorsque l'émetteur est à l'arrêt.

Remarques importantes :

Un seul de squelch élevé diminue la portée du circuit de transmission. Par conséquent, réglez toujours le seul de squelch sur la valeur minimale nécessaire.

Si vous maintenez la touche (DOWN) enforcée pendant plus de 3 secondes dans la zone de réglage de l'option "SQELCH", le système anti-bruit squelch est désactivé. "SQ. OFF" s'affiche. Si aucun signal radio n'est reçu, le récepteur émet un bruit fort. Ce réglage est destiné uniquement aux contrôles.

Sélectionner l'affichage standard - DISPLAY

L'option "DISPLAY" permet de modifier l'affichage standard :

Affichage standard sélectionnable	Affichage
"FREQ"	MHz RF AF PILOT
"NAME"	RF AF PILOT
"CHAN"	B.CH RF AF PILOT

Entrer un nom - NAME

Dans l'option "NAME", vous pouvez entrer un nom de votre choix pour le récepteur. On utilise souvent le nom du musicien pour lequel les réglages ont été effectués.

Le nom peut être visualisé dans l'affichage standard. Il peut composer six caractères au maximum et se compose de :

• lettres à l'exception des accents
• chiffres 0 à 9
• caractères spéciaux et espaces

Procédez de la manière suivante :

Après que vous êtes allé dans la zone d'entrée des options, la première position clignote d'abord sur l'afficheur.

Vous pouvez maintenant sélectionner un caractère avec les touches /. Avec une brève pression sur la touche, le caractère suivant ou précédent est affiché. Si vous gardez la touche enfoncée, l'affichage change en continu. Appuyez sur la touche SET pour aller à la position suivante et sélectionnez le caractère suivant. Lorsque vous avez entré les six caractères d'un nom, mémo-risez l'entrée avec la touche SET et retournez au menu.

Rétablir les réglages d'usine du récepteur - RESET

L'option "RESET" vous permet de rétablir les réglages d'usine. Seul le réglage choisi pour le signal pilote est conservé. Après le rétablissement des réglages d'usine, le récepteur redémarre et l'affichage standard apparait de nouveau.

Activer/désactiver l'analyse du signal pilote - PILOT

Dans l'option "PILOT", vous pouvez activer ou désactiver l'analyse du signal pilote.

Le signal pilote assiste la fonction anti-bruit (Squelch) du récepteur. Ceci permet d'éviter les interférences dues aux signaux radio émis par d'autres appareils. La fréquence du signal pilote est inaudible. Cette fréquence est transmise par l'émetteur et analysée par le récepteur.

Les émetteurs de première génération de la série ew 500 ne transmettent pas de signal pilote et les récepteurs de première génération ne peuvent pas analyser le signal pilote. Vous pouvez toutefois utiliser le récepteur avec un émetteur de la première génération en observant les indications suivantes :

• Émetteur de la génération 2 et récepteur de la génération 2 Activez le signal pilote sur l'émetteur et le récepteur.
• Combinaison (émetteur de la génération 1/récepteur de la génération 2 ou inversement) :

Désactivez le signal pilote sur le récepteur et l'émetteur de la génération 2.

Activer/désactiver le verrouillage des touches – LOCK

L'option "LOCK" permet d'activer ou de désactiver le verrouillage des touches.

Le verrouillage des touches empêche une mise à l'arrêt fortuite des récepteurs durant le fonctionnement ou la modification des règles. La clé (5) dans l'affichage standard indique que le verrouillage des touches est activé.

Pour désactiver le verrouillage des touches, appuyez d'abord sur la touche SET. Sélectionnez ensuite "LOCK OFF" avec la touche à bascule /. Si vous confirmez cette sélection avec SET, les touches sont déverrouillées.

Quitter le menu - EXIT

L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.

En cas d'anomalies

Liste de contrôle des anomalies

Problème	Cause possible	Remède possible
Pas d'affichage de fonctionnement	Piles usées ou pack accu décharge	Changer les piles ou charger le pack accu
Pas de signal radio	Canal différent pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	Portée de la liaison radio dépassée	Contrôler le réglage du seuil de squelch ou réduire la distance entre l'antenne réceptrice et l'émetteur
Signal radio spécifique, pas de signal sonore, sur l'afficheur est allumé le témoin "MUTE"	L'émetteur est en sourdine ("MUTE")	Enlever la sourdine (voir la notice d'utilisation de l'émetteur)
	Le seuil de squelch du récepteur est trop élevé	voir "Régler le seuil de squelch" page 89
	L'émetteur n'envoie pas de signal pilote	Activer la transmission de signal pilote sur l'émetteur ou désactiver l'analyse du signal pilote sur le récepteur
Le signal sonore est noyé dans le bruit de fond	La sensibilitité de l'émetteur est trop faible	Régler correctement la sensibilité de l'émetteur
	Le niveau de sortie du récepteur est trop faible	voir "Régler le niveau de la sortie audio" page 89
Le signal sonore est déformé	La sensibilitité de l'émetteur est trop élevé	Régler correctement la sensibilité de l'émetteur
	Le niveau de sortie du récepteur est trop élevé	voir "Régler le niveau de la sortie audio" page 89
Pas d'accès à un canal précis	Lors du scan d'une banque de canaux, un signal radio a été trouvé sur ce canal et le canal a été bloqué.	voir "Vérifier si les banques de canaux contiennent des canaux libres" page 88

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.

Pour une réception optimale

• La portée de l'émetteur dépend des conditions locales. Elle peut varier de 10m à 150m. L'espace doit si possible être dégagé entre l'antenne émettrice et l'antenne réceptrice.
• Observez la distance minimale recommandée de 5 m entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation HF du récepteur.

... Pour l'utilisation d'une installation multicanal

• Vous ne pouvez utiliser pour le multi-canal que les canaux d'une même banque de canaux. Chaque banque de canaux "1" à "8" contient des fréquences prérégliées, compatibles entre elles. Vous trouvez d'autres combinaisons de fréquences dans le tableau des fréquences et pouvez les sélectionner dans la banque de canaux "U" par l'option "TUNE".
• Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.

Entretien et maintenance

Nettoyez de temps en temps le récepteur à l'aide d'un chiffon légèrement humide.

Remarque :

N'utilisez jamais de solvant ou de détergent.

Un progrès audible :

Cette famille d'appareils est équipée du système antibruit Sennheiser HDX. HDX réduit les interférences HF. Il améliore le rapport signal/bruit de la transmission sans fil à plus de 110 dB. HDX est un procédé compresseur-expanseur large bande qui compresse les niveaux audio côté émetteur dans un rapport de 2 à 1 (en dB) et les expanse de manière rigoureusement identique côté récepteur.

HDX a été développé pour les équipements de scène et de studio sans fil de haute qualité et breveté pour Sennheiser.

Remarque :

Seuls les émetteurs et les récepteurs équipés tous les deux de HDX fonctionnent parfaitement ensemble. Dans le cas contraire, il s'ensuit une perte importante de dynamique, le son manque de relief et de présence. HDX ne peut pas être désactivé sur les appareils.

Les systèmes de transmission sans fil (wireless) mettent fin aux câbles emmêlés et permettent une totale liberté de mouvement sur scène. La transmission se fait dans la bande UHF. Les raisons de ce besoin sont simples : ces fréquences ne sont pas sujettes aux interférences dues aux harmoniques générées par les systèmes d'alimentation, les tubes fluorescents, les réfrigérateurs, etc. La propagation des ondes radio dans la bande UHF est meilleure qu'en VHF, la puissance d'émission peut rester très faible et enfin, certaines plages de fréquences UHF ont été agréées par les autorités compétentes pour pouvoir être utilisées dans le monde entier pour les applications sans fil.

Signal pilote squelch

Les émetteurs de la série ew 500 G2 transmettent en même temps que le signal audio un signal pilote. Le récepteur vérifie la présence de ce signal pilote dans le signal reçu. Si le signal est absent, la sortie audio du récepteur reste en sourdine même si le signal HF est très puissant.

De cette façon, le récepteur ne produit pas de bruit lié à des signaux parasites quand les émetteurs sont arrêtés.

Pour pouvoir profiter de cette fonction, l'option signal pilote doit être activée aussi bien sur l'émetteur que sur le récepteur. La fonction signal pilote est déjà activée avec le réglage d'usine du récepteur.

Intensité du champ squelch

Suivant l'intensité du signal radio reçu, la sortie audio du récepteur est ouverte ou mise en sourdine. Le seul de commutation peut être réglé en trois positions dans le menu du récepteur avec l'option "SQELCH" (LO, MID, HI).

Caractéristiques HF

Modulation

Plages de fréquences

Fréquences de réception

Commutation de largeur de bande

Excursion nominale / crête

Stabilité de fréquence

Principe du récepteur

Sensibilité

(avec HDX, excursion crête)

Diaphonie entre canaux voisins

Amortissement

d'intermodulation

Blocking

Système anti-bruit (squelch)

Caracteristiques BF

Système compresseur-expanseur

Réponse en fréquence BF

Rapport signal/bruit

(1 mV, excursion crête)

DHT

(excursion nominale, 1 kHz)

Tension de sortie BF

(excursion de crête 1 kHz BF)

Généralités

Plage de température

Alimentation

Consommation

Consommation avec le

récepteur à l'arrêt

Autonomie

(avec des piles)

Autonomie

(avec le pack accu BA 2015)

Dimensions [mm]

Poids (avec piles)

FM large bande

518-554,626-662

740-776, 786-822,

830-866 MHz

8 banques de canaux avec respectivement jusqu'à 20 canaux préréglés,

1 banque de canaux avec jusqu'à 20 canaux au besoin (1440 fréquences, réglables par pas de 25 kHz)

36 MHz

±24 kHz / ±48 kHz

≤ ± 15 ppm

Non-Diversity

<2,5 μV pour 52 dB AEff S/N

≥ 70 dB

≥70dB

80 dB

4 niveaux : OFF

LO: 5 dBμV

MID:15 dBμV

HI: 25 dBμV

Sennheimer HDX

40-18.000Hz

≥ 115 dB(A)

≤0,9%

prise jack 3,5 mm

symétrique: +17 dB U

-10°C à +55°C

2 piles

Piles rondes AA, 1,5 V

env. 150 mA

≤250μA

8-12h

(suivant le volume sonore)

8-12h

(suivant le volume sonore)

82x64x24

env.158g

Brochage des connecteurs

Fiche jack 3,5 mm, non symétrique

Fiche jack 3,5 mm, symétrique

Accessoires

BA 2015 Pack accu

L 2015 Chargeur pour pack accu BA 2015

DC 2 Adaptateur d'alimentation CC pour alimentation 12V CC externe à la place des deux piles (type AA)

La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques, ces produits ont une durée de vie plus courte liée principalement à la fréquence d'utilisation.

La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommandons de conserver votre facture comme preuve d'achat. Sans cette preuve – qui est vérifiée par Sennheiser – aucune prise en compte de la garantie ne pourrait être retenue.

La garantie comprend, notamment, la remise en état de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte), sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non autorisées ou des stations de réparation non agréées.

Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagné de la facture d'achat, à votre distributeur/agréé. Pour éviter des dégâts durant le transport, il est recommandé d'utiliser l'emballage d'origine.

Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garantie peut être revendiquée dans tous les pays à l'extérieur des États-Unis à condition qu'aucune loi nationale n'en invalide les termes.

Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité avec les normes CE.
