MODE D'EMPLOI ANY_WAY PHOTO PLUS OLIVETTI

Edité/Publié/Produit par :

Olivetti S.p.A.

Tous droits réservés

Code: 522922 fr

Date de publication: Octobre 2006

Marques déposées : Microsoft et Windows sont des marques déposées de Microsoft Corporation.

D'autres marques déposées et noms commerciaux peuvent être utilisés dans ce document pour faire réference aux entités se réclamant de ces marques et de ces noms, ou à leurs produits. Olivetti dénie tout interet propriétaire aux marques déposées et noms commerciaux autres que les siens.

ENERGY STAR

ENERGY STAR est une marque déposée des États-Unis.

Le programme ENERGY STAR est un plan de réduction d'énergie représenté par l'Agence pour la protection de l'Environnement des États-Unis afin de répondre aux problèmes concernant l'environnement et pour encourager le développement et l'utilisation d'équipment de bureau ayant un meilleur rendement énergétique.

Les qualités requises pour ce produit sont garanties par le label CE appliqué sur le produit même.

TABLE DES MATIÈRES

1POUR COMMENCER

GENERALITÉS 2

PUPIRE Gestionnaire IMPRESSION PHOTOS 8

PANNEAU DE CONTRÔLÉ DU FAX (MODELE FAX) 9

POSITIONNEMENT DU DOCUMENT SUR LA VITRE DU SCANNER 10

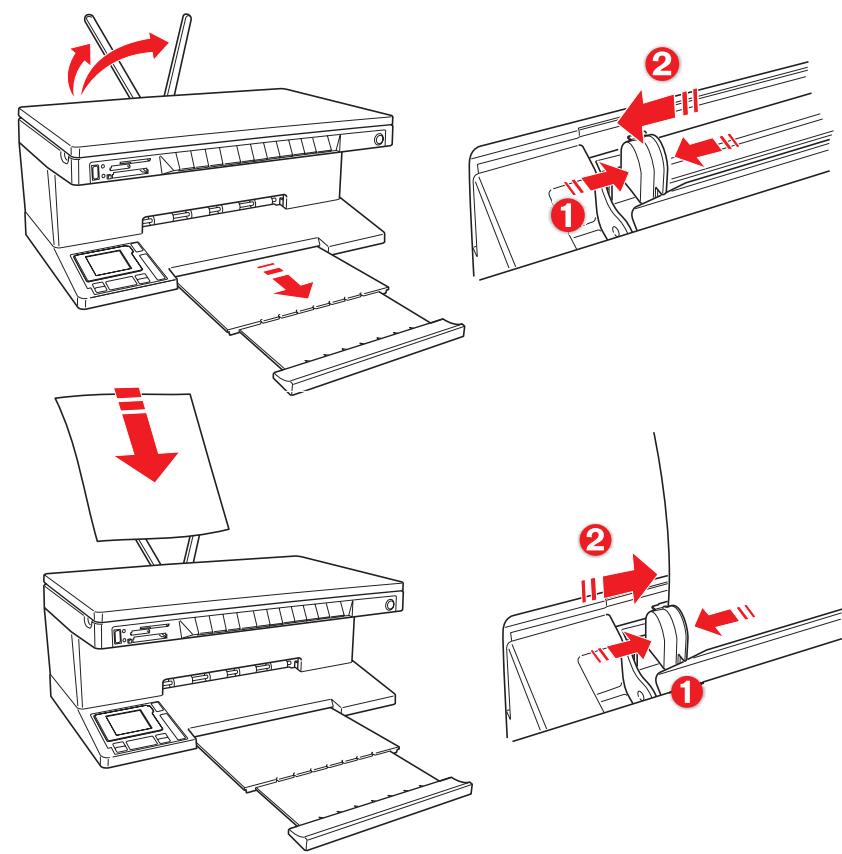

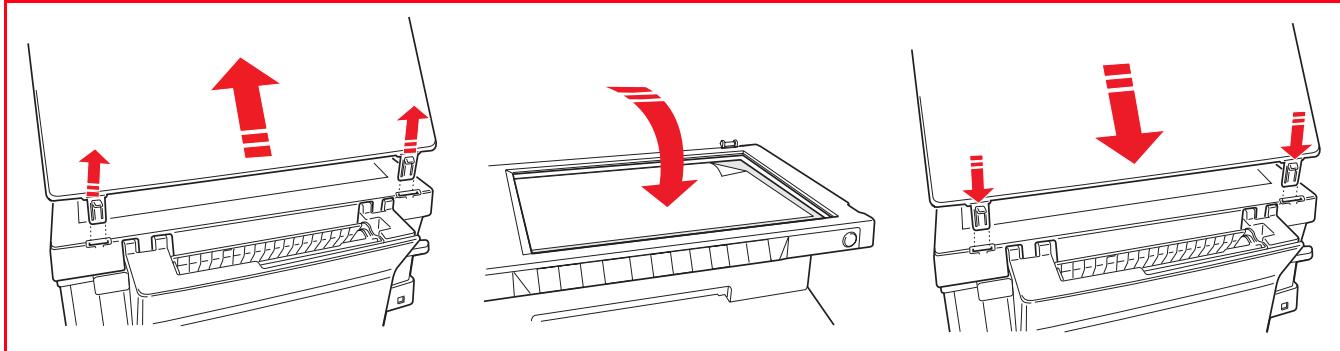

Emplacement d'un document volumieux sur le plan d'exposition 10

CHARGEMENT DU PAPIER 11

Chargement de différentes types de papier 12

CONDITIONS DU PANNEAU FRONTAL DE L'IMPRIMANTE 12

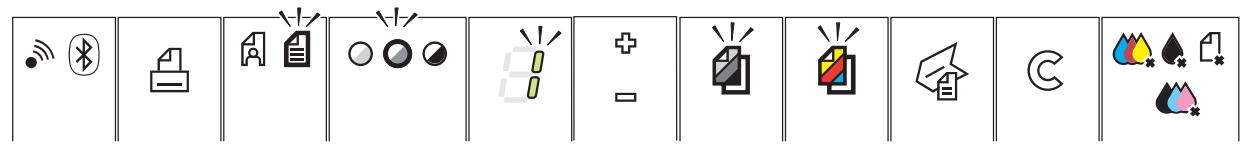

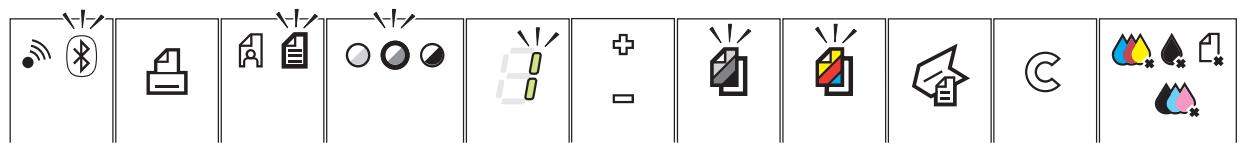

Allumage de I'imprimante 12

Extinction de l'imprimante 13

Modalité Attente/Epargne de l'imprimante 13

BRANCHEMENT D'UN APPAREIL PHOTO NUMÉRIQUE À L'IMPRIMANTE . 14

INSERTION ET RETRAIT DES CARTES MÉMOIRE 14

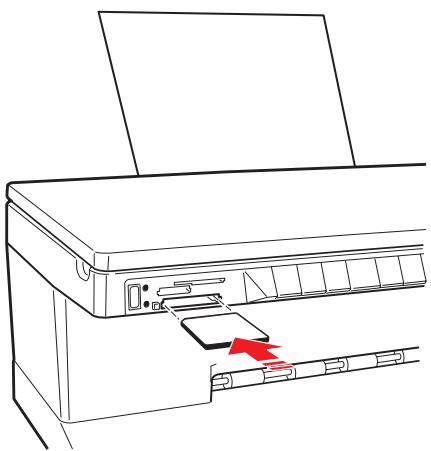

Insérer une Carte Mémoire 14

Enlevement de la Carte Mémoire 15

ACTIVATION EN BLUETOOTH (MODELE WIRELESS) (SANS FILS) 16

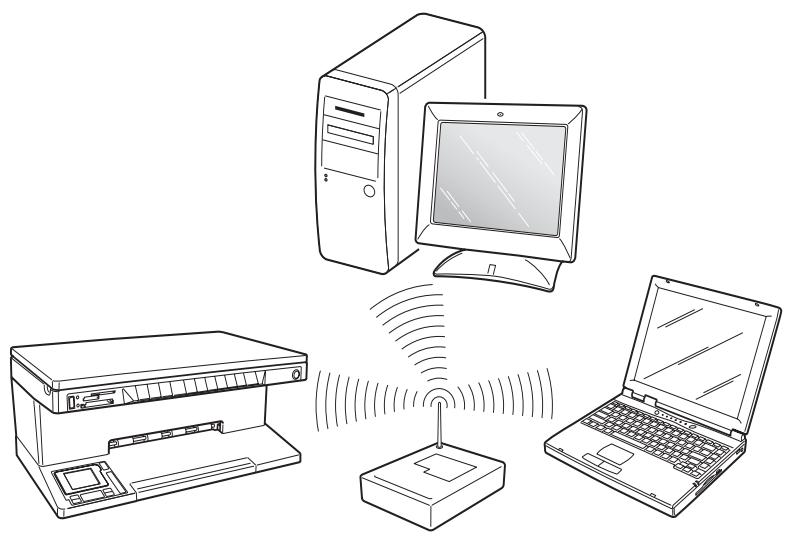

INSTALLATION DU SISTÈME WI-FI (MODELE WIRELESS) 17

Installation en milieu Macintosh 17

CONNEXION WI-FI DE L'IMPRIMANTE (MODELE WIRELESS) 18

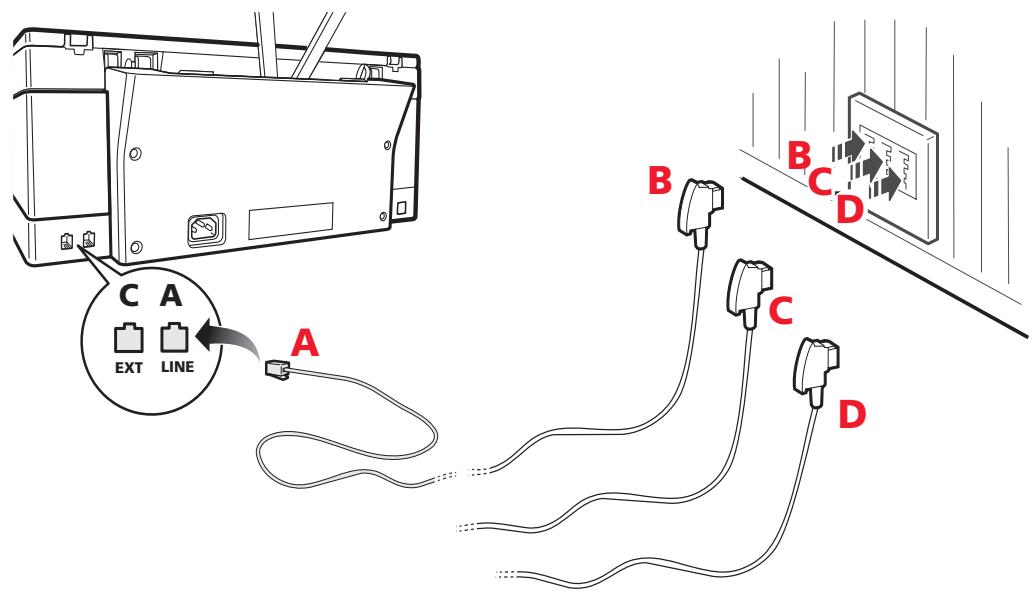

BRANCHEMENT DE L'IMPRIMANTE AU RÉSEAU TÉLÉPHONIQUE (MODELE FAX) 19

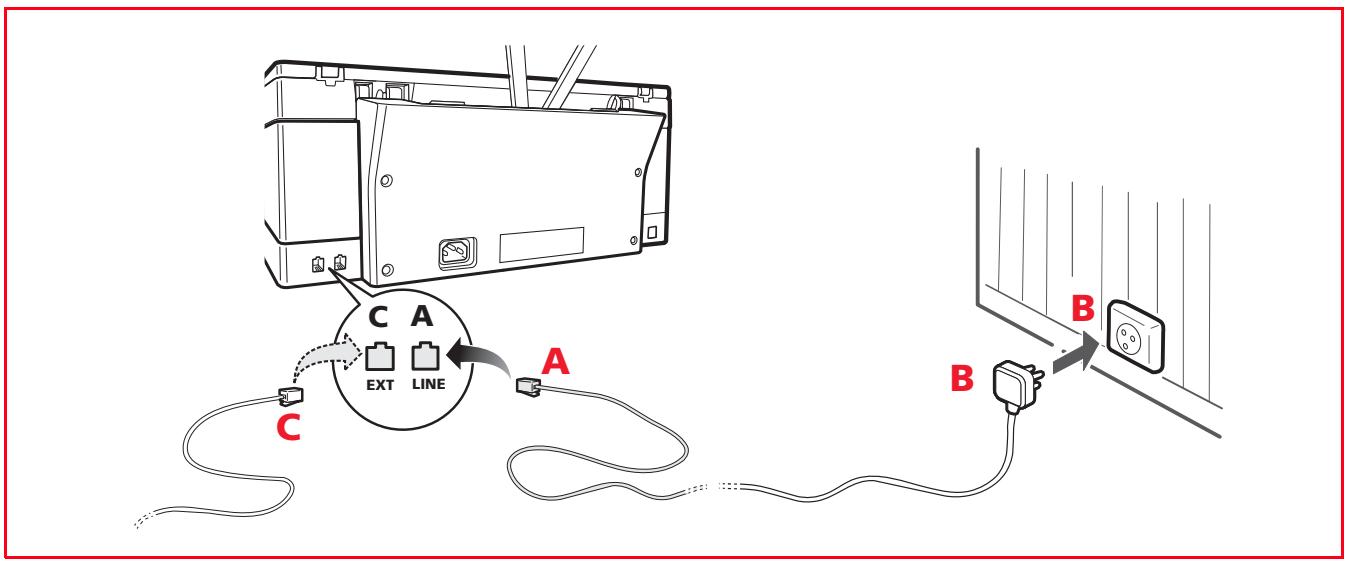

Branchement cas 1 (Italie et Suisse) 20

INSTALLATION DU FAX (MODELE FAX) 22

2 UTILISATION DE L'IMPRIMANTE SANS L'ORDINATEUR . . .25

COPIEDUN DOCUMENT 26

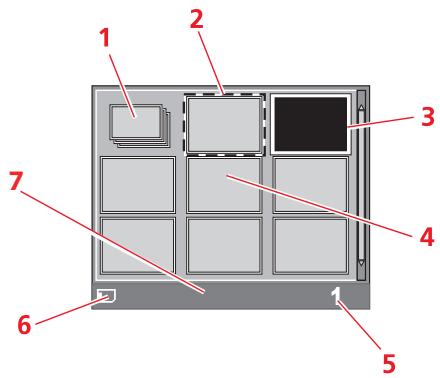

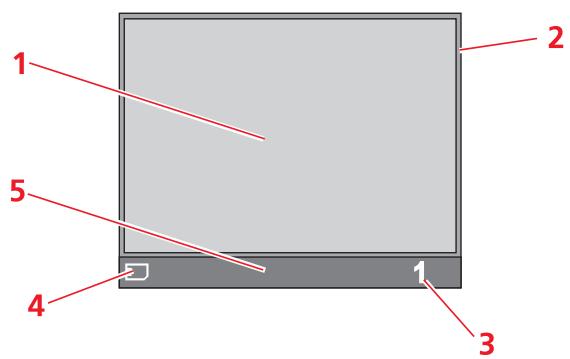

PHOTOS VUES SUR L'AFFICHEUR DE L'IMPRIMANTE 26

CREATION ET IMPRESSION DEPUIS PHOTO INDEX 27

AMÉLIORER LA QUALITÉ DE L'IMPRESSION DES PHOTOS 28

TIRAGE DES CLICHES DEPUIS CARTE MEMOIRE OU APPAREIL PHOTO . .28

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE PICTBRIDGE 28

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE DPOF . . . 29

TIRAGE DES CLICHES DEPUIS TÉLÉPHONE PORTABLE BLUETOOTH (MODELE WIRELESS) 29

PROGRAMMATION DE L'IMPRIMANTE POUR LA RECEPTION DU FAX (MODELE FAX) 30

Programmation de la modalité de réponse 30

ENVOYER UN FAX (MODELE FAX) 31

Envoi depuis panneau de contrôle du fax 31

Utiliser l'agenda du fax 31

IMPRESSION DES COMPTES RENDUS (MODELE FAX) 32

RÉTABLISSEMENT DATE ET HEURE DU FAX (MODELE FAX) 32

MODIFICATION DES ATTRIBUONS FAX : D'EFINITION ET CLAIR/OBSCUR (MODELE FAX) 33

ÉLIMINATION DES FAX EN MÉMOIRE (MODELE FAX) 33

INTERRUPTION DE LA TRANSMISSION/RéCEPTION FAX (MODELE FAX) . .33

MODIFICATION DU TYPE DE SONNERIE POUR LA RÉPONSE (DIFFÉRENCE DES SONNERIES) (MODELE FAX) 33

Réglagedu volume 33

3 UTILISATION DE L'IMPRIMANTE DE UN ORDINATEUR . . .35

AVANT DE COMMENCER 36

LE TOOLBOX 36

LE Gestionnaire D'Etat de L'IMPRIMANTE 37

IMPRESSION, COPIE ET NUMÉRISATION À L'AIDE DU TOOLBOX 38

IMPRESSION À L'AIDE DE L'APPLICATION EN UTILISANT LES PROPRIÉTÉS D'IMPRESSION 39

NUMÉRISER UN ORIGINAL DE L'APPLICATION 40

NUMÉRISER UN ORIGINAL DU PANNEAU ANTÉRIEUR DE L'IMPRIMANTE 41

TRANSPERT DE FICHIERS DEPUIS LA CARTE MÉMOIRE VERS L'ORDINATEUR 42

CONFIGURATION DES PARAMÉTRES POUR AMÉLIORER LA QUALITÉ DU TIRAGE DES CLICHES 42

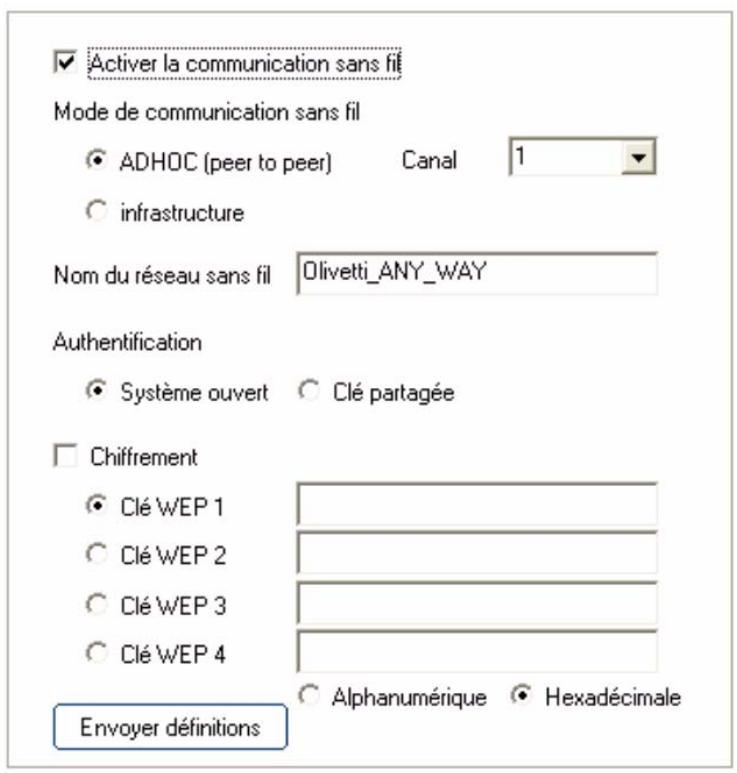

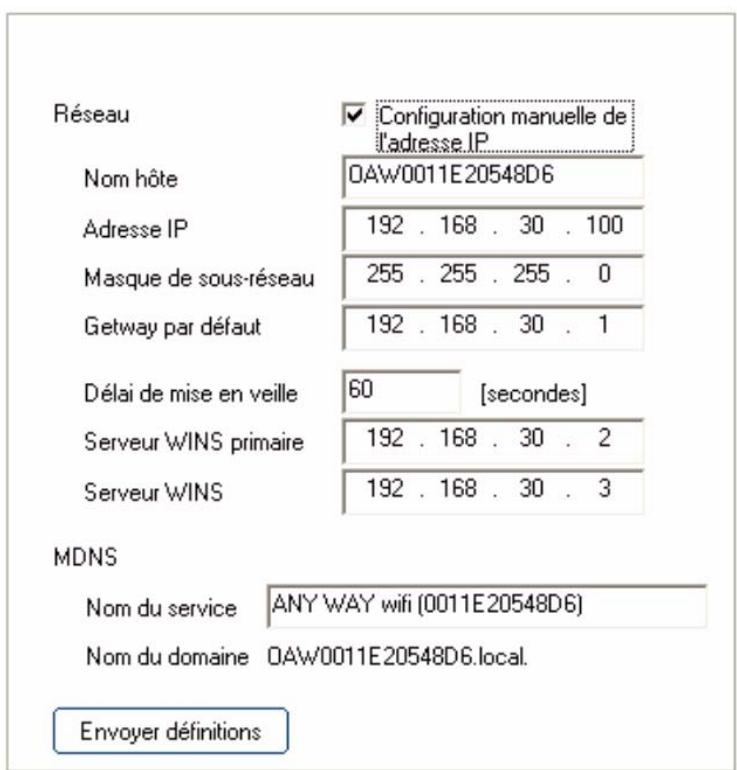

DEFINITION DES PARAMÉTRES POUR LA CONNEXION WI-FI 43

UTILISATION DU MODE SERVEUR WEB (MODELE WIRELESS) 46

Accès au mode Serveur Web 46

SaisiedesdonnéesdecodificationWEP 47

Saisie des données de codification WPA 47

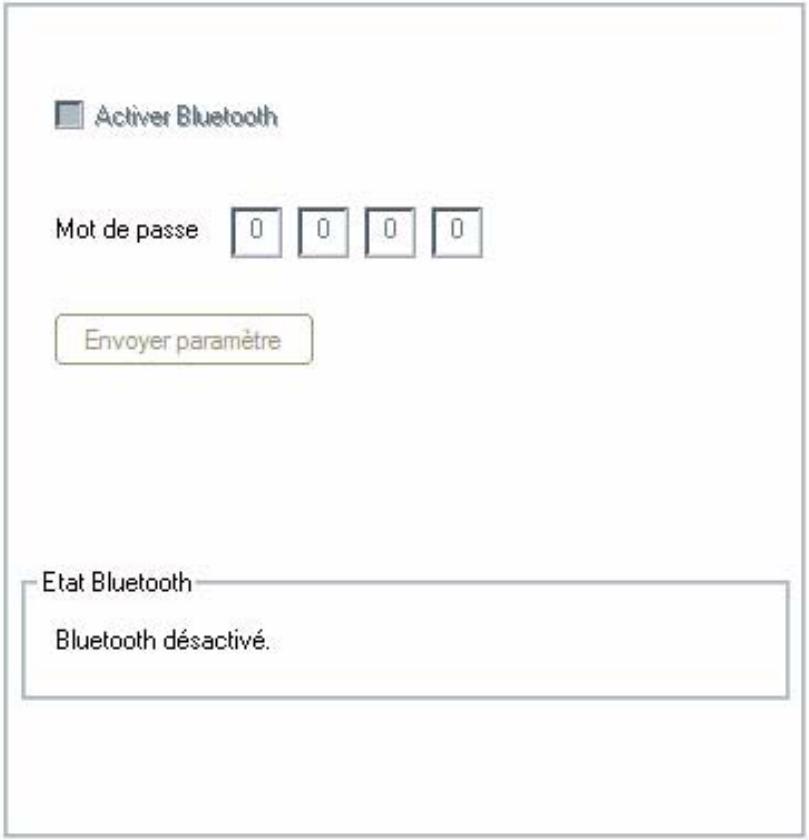

CONFIGURATION DU SYSTÉME BLUETOOTH (MODELE WIRELESS) . . . . . . 48

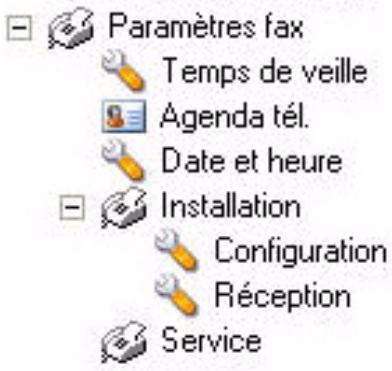

ATTRIBUTES DU FAX DEPUIS LE PROGRAMME TOOLBOX (MODELE FAX) 49

Impression Rapports du fax 49

Temps de suspension 49

Agenda du fax 49

Programmation date et昼夜 50

Installation,programmation et reception du fax 50

ENVOYER UN FAX EN UTILISANT L'ORDINATEUR (MODELE FAX) 51

Envoi fax depuis programme "Toolbox" 51

Envoi fax depuis fichier 52

4 CARTOUCHES D'ENCRE 53

CONTROLE DES NIVEAUX D'ENCRE 54

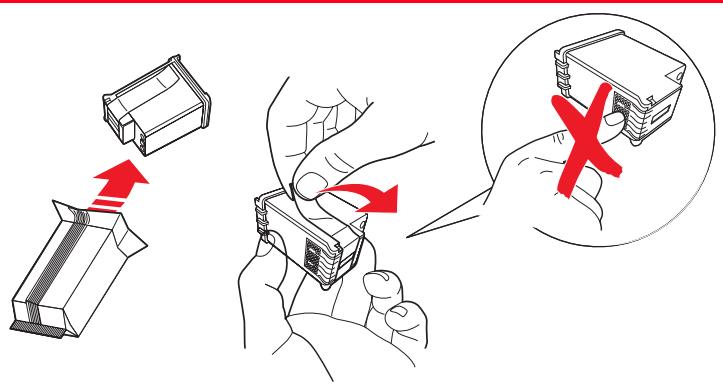

Informations nécessaires pour l'achat de nouvelles cartouches d'encre 54

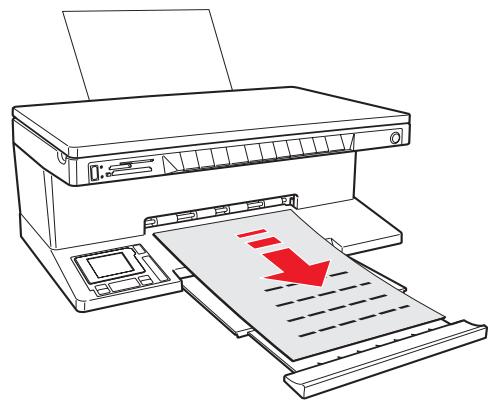

Feuille d'alignement des cartouches d'encre 58

Alignement des cartouches d'encre à l'aide du Toolbox 58

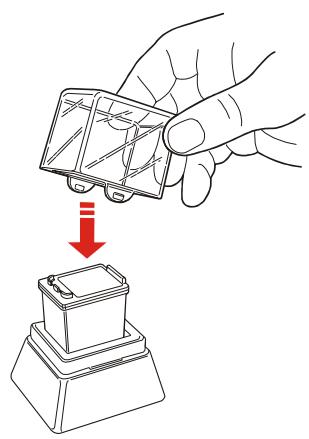

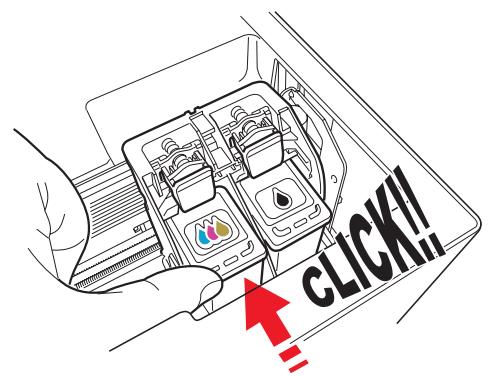

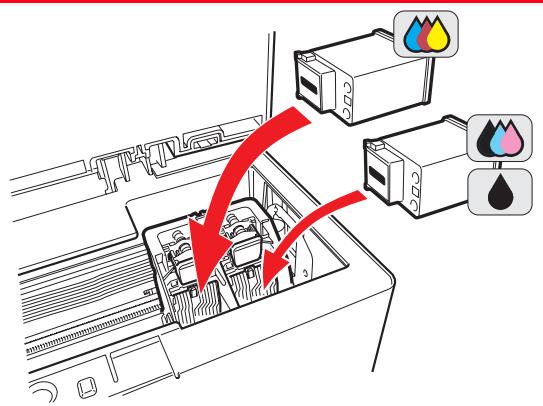

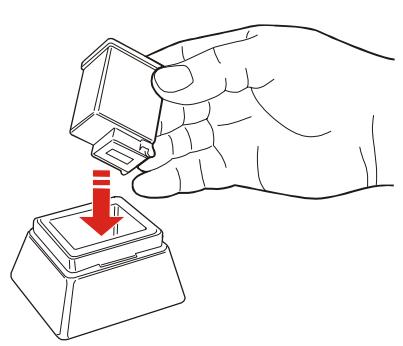

REPLACEMENT DES CARTOUCHES NOIRE ET PHOTO EN UTILISANT LE GARAGE 59

5 MAINTENANCE ET DÉPANNAGE 61

NETTOYAGE DE L'IMPRIMANTE 62

Nettoyage du carrosserie extérieure de l'imprimante, de la partie interieure du capot du scanner et de la vitre du scanner 62

NETTOYAGE DES BUSES DES CARTOUCHES D'ENCRE 62

DEPANNAGE 63

Problèmes pendant l'installation de l'imprimante 63

Problèmes à l'allumage de l'imprimante 65

Problèmes d'impression 66

Problèmes de copie/numérisation 67

Signification des LED sur le panneau antérieur 67

MESSAGESDU FAX 68

Messages en phase de transmission 68

Messages en phase de réception 69

Messages génériques 69

CODES D'ERREUR IMPRIMES SUR LE RAPPORT DU FAX 69

Codes d'erreur sur le rapport de transmission 69

Codes d'erreur sur le rapport d'activite 70

DEGAGEMENT DU BOURRAGE PAPIER 70

6 CARACTERISTIQUES TECHNIQUES 71

SPECIFICATIONS GENÉRALES 72

SPECIFICATIONS DE L'IMPRIMANTE 73

SPécifications DE LA TÉLÉCOPIE 74

SPECIFICATIONS DU SCANNER 74

SPECIFICATIONS DU SYSTème FAX 75

SPECIFICATIONS DU SYSTème WI-Fl 76

SPECIFICATIONS DU PAPIER 77

Types de papier supportés 77

Formats et dimensions du papier supporté 78

INDEX ANALYTIQUE 79

Toutes les informations presentées ici sont sujettes à modification sans préavis. Olivetti S.p.A. n'est pas responsable des pertes ou dommages, directs ou indirects, résultat de ou liés à l'utilisation duprésent manuel d'utilisation.

MIPC est une association industrielle à but non lucratif fondée en 2004 par des sociétés leaders sur le secteur des imprimantes photographiques et des téléphones portables. Sa mission est de promouvoir et de soutenir des règles d'interopérabilité permettant l'impression d images et d'autres contenus provenant de téléphones mobiles vers une imprimante personnelle. Ces règles ont pour but d'assurer un développement international des produits et services pour les utilisateurs de télé phone portable. http://www-mobileprinting.org.

ANY_WAY Photo Plus / Photo fax : Le produit "mobile printing ready" a été créé pour donner la possibilité d'imprimer à partir d'un téléphone mobile en suivant la norme "Mobile Imaging and Printing Consortium (MIPC) Implementation Guidelines for Home Printing with Mobile Terminals, Version 1.0" pour les produits PictBridge et Memory Cards.

ANY_WAY Photo Wireless Plus : Le produit "mobile printing ready" a été créé pour donner la possibité d'imprimer à partir d'un téléphone mobile en suivant la norme "Mobile Imaging and Printing Consortium (MIPC) Implementation Guidelines for Home Printing with Mobile Terminals, Version 1.0" pour les produits Bluetooth, PictBridge et Memory Cards.

1 POUR COMMENCER

GÉNÉRALITÉS

PUPITRE Gestionnaire IMPRESSION PHOTOS

PANNEAU DE CONTRÔLÉ DU FAX (MODELE FAX)

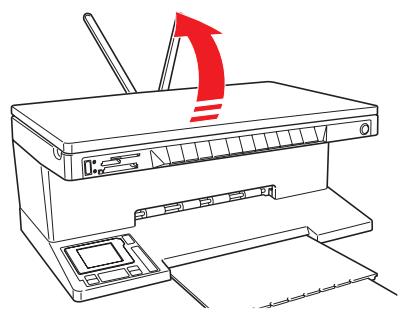

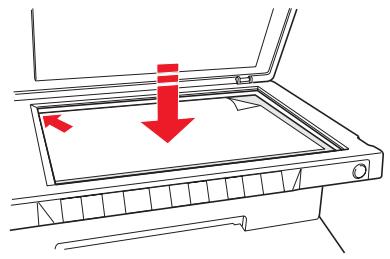

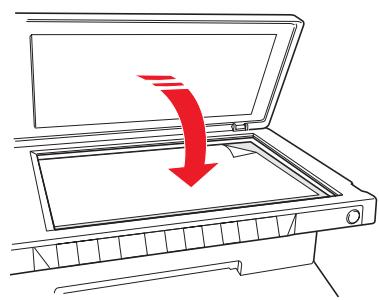

POSITIONNEMENT DU DOCUMENT SUR LA VITRE DU SCANNER

CHARGEMENT DU PAPIER

CONDITIONS DU PANNEAU FRONTAL DE L'IMPRIMANTE

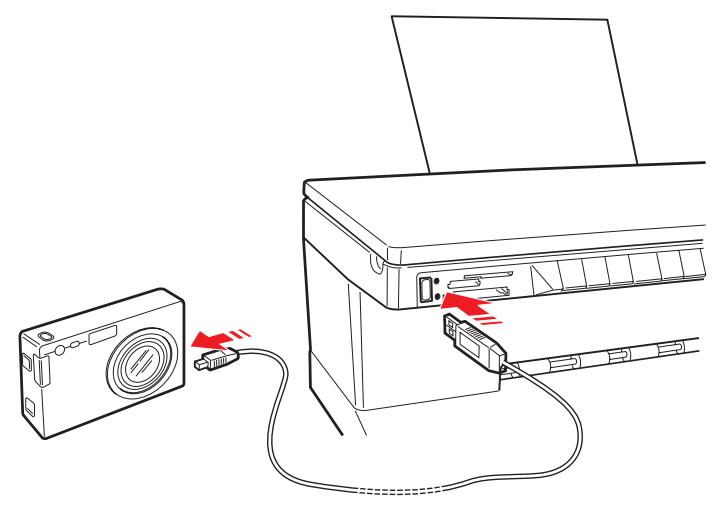

BRANCHEMENT D'UN APPAREIL PHOTO NUMÉRIQUE À L'IMPRIMANTE

INSERTION ET RETRAIT DES CARTES MÉMOIRE

ACTIVATION EN BLUETOOTH (MODELE WIRELESS) (SANS FILS)

INSTALLATION DU SISTÉME WI-FI (MODELE WIRELESS)

CONNEXION WI-FI DE L'IMPRIMANTE (MODELE WIRELESS)

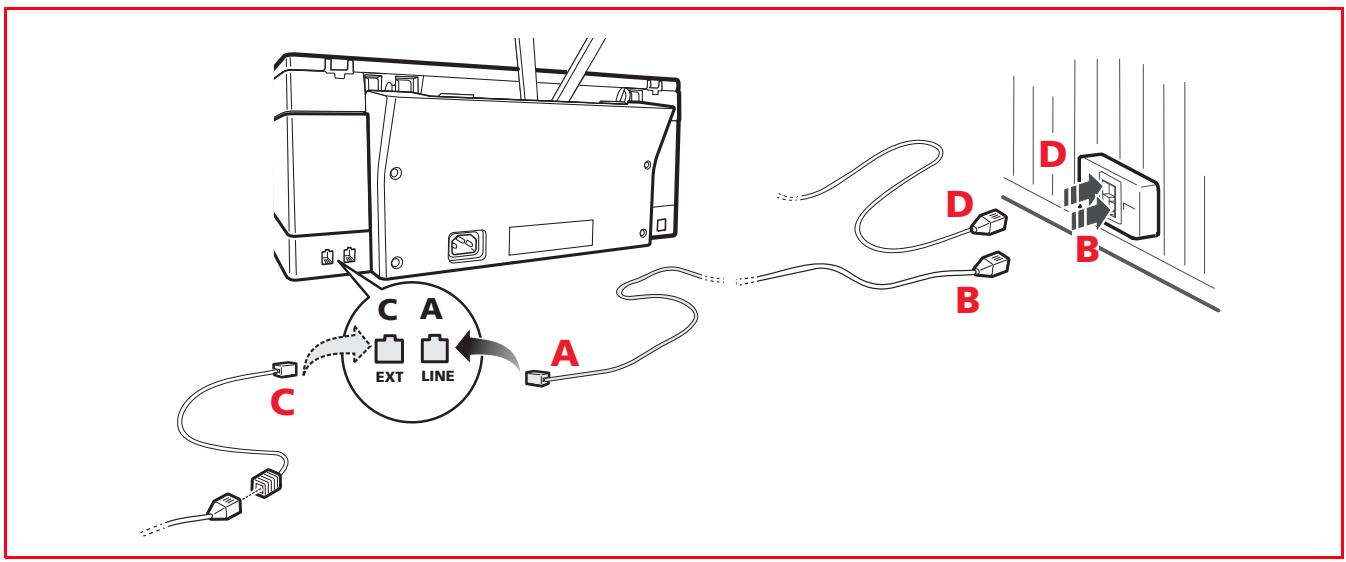

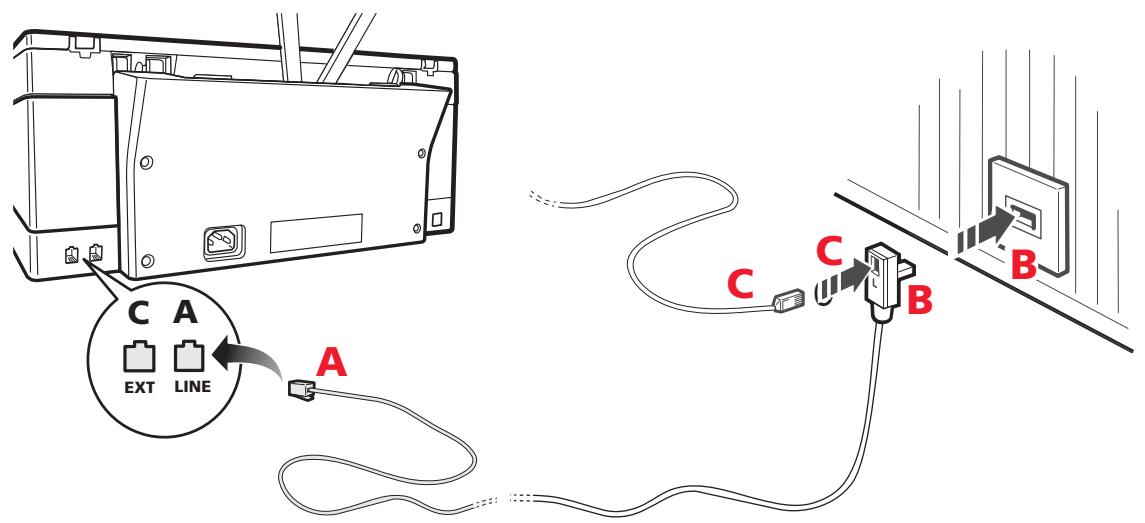

BRANCHEMENT DE L'IMPRIMANTE AU RÉSEAU TÉLÉPHONIQUE (MODELE FAX)

INSTALLATION DU FAX (MODELE FAX)

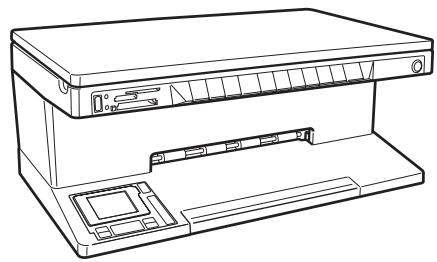

Ce produit multifonctionnel a les fonctions d'imprimante à jet d'encre haut de gamme et de scanner en couleurs format A4 du type flat bed et permet l'impression, le balayage et la copie de documents et d'images en noir et blanc et en couleurs.

L'imprimante multifonctionnelle est pourvue de deux têtes, noire et en couleurs pour les opérations normales d'impression et de copie ; pour tirer des clichés et obtenir une qualité comparable à cette garantie par les laboratoires photos, il est conseilé de replacer la tête noire par cette photographique, vendue séparément.

remark : les cartouches d'encre noire, couleurs et photographiques sont disponibles en version Haute Définition.

L'imprimante multifonctionnelle peut être utilisé aussi sans ordinaire pour effectuer des copies et pour tirer des photos simplement en effectuant la liaison de l'appareil photo numérique à l'interface USB sur le panneau frontal, en introduisant une carte mémoire dans le relatif connecteur ou en utilisant le Photo Index.

Le CD d'installation contient le logiciel pour la connexion à l'ordinateur et pour la gestion des documents et des images, il contient aussi le guide d'application Olivetti Toolbox qui permet un accès rapide à toutes les fonctions disponibles.

Le modele photo wireless plus permet de tirer directement les clichés obtenus par le téléphone portable via Bluetooth ou bien d'utiliser toutes les fonctions de l'imprimante multifonctions en modalité "sans fil" en utilisant la connexion Wi-Fi : les deux connexions via radio sont intégrées.

La première installation et l'eventuelle configuration de l'imprimante multifonctions ont lieu toujours via cable USB. On peut par la suite enlever le cable et travailler en modalité Wi-Fi.

remark : pour l'installation de ce modele, suivre les instructions reportees sur le manuel WIFI INFO.

Avec le modele photo fax on peut envoyer et receivevoir des fax en noir et blanc et en couleurs et envoyer des documents depuis ordinateur.

Ce Guide Usager fournit les informations basiques pour le fonctionnement, enuttant en condition d'utiliser les options offertes de l'imprimante Tout-En-Un. En tous cas, si l'on a besoin d'informations plus détaillées, se reporter à l'Aide en Ligne.

Pour acceder à l'Aide en Ligne :

1 Sélectionner le bouton Aide dans les fenêtres de dialogue.

INSTRUCTIONS DE SÉCURITÉ

Lire attentivement et suivre les renseignements indiqués au-dessous pour garantir votre sécurité :

Utiliser seulement le cordon d'alimentation fourni avec ce produit, ou un autre cordon d'alimentation autorisé par le fabricant.
- Brancher le cordon d'alimentation à la prise électrique de terre qui est pres du produit et facilement accessible.
- Installer l'imprimante sur une surface plane et stable, dans une position où personne ne peut tirer ou heurter le cordon d'alimentation.
- Ne pas utiliser l'imprimante après de l'eau, ou avec les mains mouillées.
- Ne pas exposer l'imprimante à la pluie ou à l'humidité.
- Ne pas essayer de désassembler l'imprimante.
- Observer toutes les précautions et instructions indiquées sur l'imprimante.
Lire et comprendre toute la documentation que vous avez reçue avec l'imprimante.

RENSEIGNEMENTS SUR LA QUALITÉ D'IMPRESSION ET LA GARANTIE

A fin de garantir le bon fonctionnement de l'imprimante et la grande qualite de l'impression, il est essentiel dans le temps d'utiliser seulement des cartouches d'encre originales Olivetti.

Olivetti decline toute responsabilité pour les dommages à l'imprimante provoqués par la rupture, ou le remplissage des cartouches à jet d'encre. Ces actions comportent aussi la perte de la garantie.

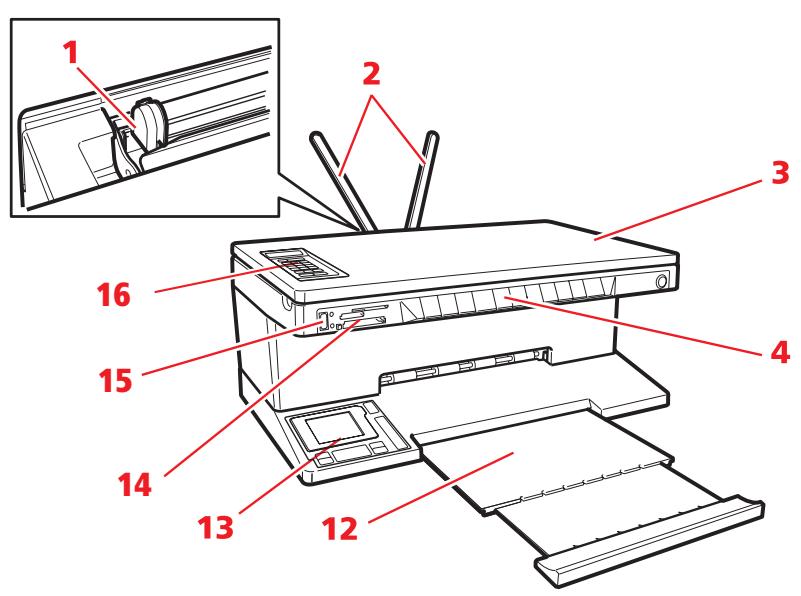

Référence	Parties	Description
1	Guide papier	Il guide le papier quand il a été inséré dans l'imprimante.
2	Support papier	Il supporte le papier chargé.
3	Capot extractible du scanner	Capot de l'unité scanner. Il peut être déplace pour numérique des documents écais ( comme les livres).
4	Panneau antérieur	Panneau employé pour brancher l'appareil photo numérique à l'imprimante, pour allumer et éteindre l'imprimante et pour contrôler l'impression, la copie, e les numériisations.

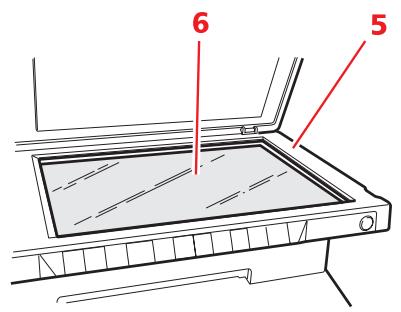

5	Unité de numération	Décrocher et soulever avec soin pour acceder aux cartouches d'encre.
6	Vitre du scanner	Placer le document ou la photo, face vers le bas, sur cette surface pour le copier ou le numérique. Se reporter à la rubrique "Positionnement du Document sur la Vitre du Scanner".

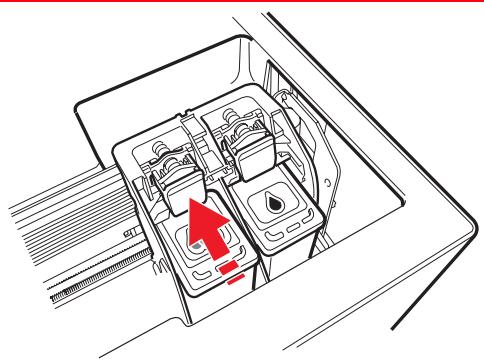

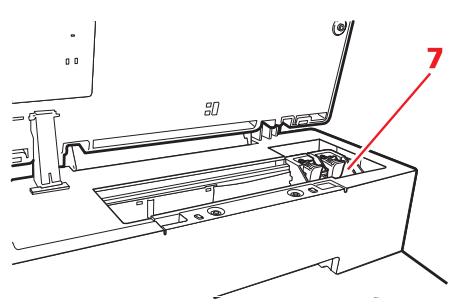

7	Chariot des cartouches d'encre	Il contient deux cartouches d'encre. La cartouche couleur est installée à gauche, la cartouche noire (ou photo, vendue séparément) à droite.Pour replacer les cartouches d'encre, se reporter à la rubrique "Remplacement des cartouches d'encre".

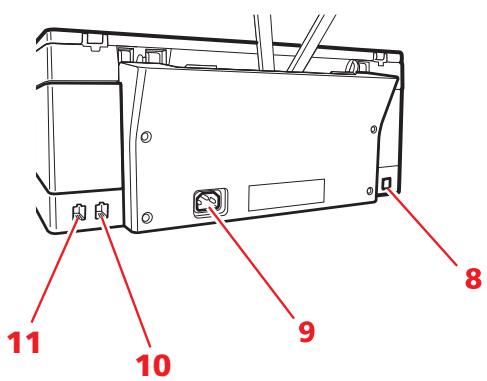

8	Interface USB à haute vitesse	Brancher le cable USB (pas inclus) employé pour la connexion à l'ordinateur. Brancher l'autre extrémité du cable à l'ordinateur.
9	Prise électrique	Brancher le cordon d'alimentation fourni avec le produit à l'imprimante. Brancher l'autre extrémité du cordon à la prise électrique de terre.Remarque: brancher le cordon d'alimentation en premier lieu à l'imprimante et après à la prise électrique.
10	Connecteur RJ11	Ligne d'entrée signal téléphonique (Line in).
11	Connecteur RJ11	Ligne de sortie signal téléphonique (Ext) pour brancher un téléphone, un modem ou un répondeur téléphonique.
12	Bac de sortie du papier	Bac qui reçoit le papier imprimé quand il sort de l'imprimante.Tirer le bac du dessous pour le déployer.
13	Panneau de gestion de l'impression des photos et afficheur LCD	Afficheur en couleurs à cristaux liquides permettant de visualiser les photos enregistrées dans la mémoire de l'ordinateil photo numérique ou dans la carte+mémoire connectée à l'ordinateur, et plusieurs boutons permettant de personneler les impressions.
14	Logements des cartes mémoire	Insérer la carte+mémoire dans les logements correspondants, pour visualiser son contenu et selectionner les photos à imprimer.Se reporter à la rubrique "Insertion et retrait des cartes+mémoire".
15	Interface USB	Brancher le cable USB de l'ordinateil photo.

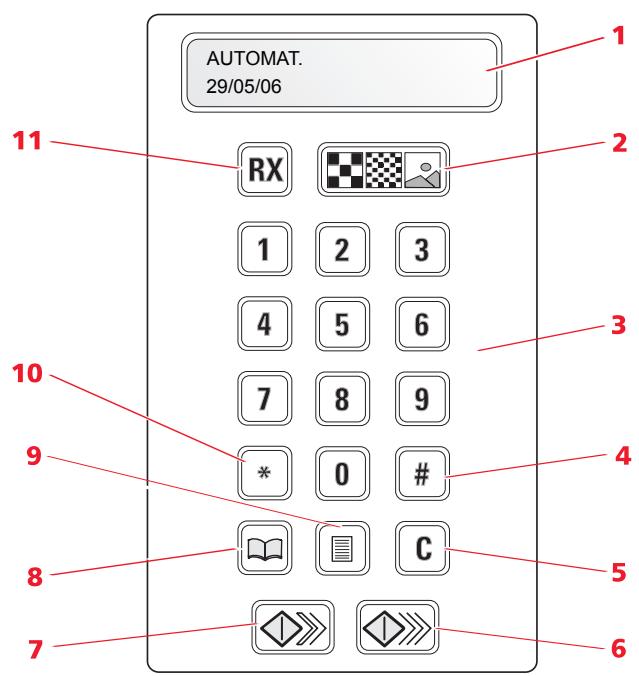

16	Panneau de contrôle du fax (modèle fax)	Panneau pour utiliser l'imprimante en modalité fax(disponible uniquement sur modèle fax).

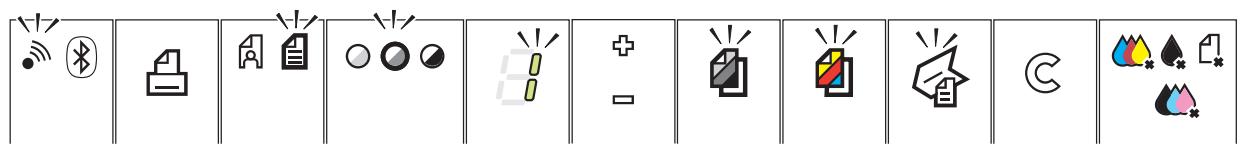

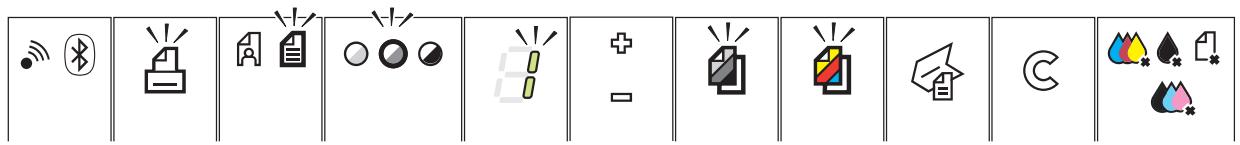

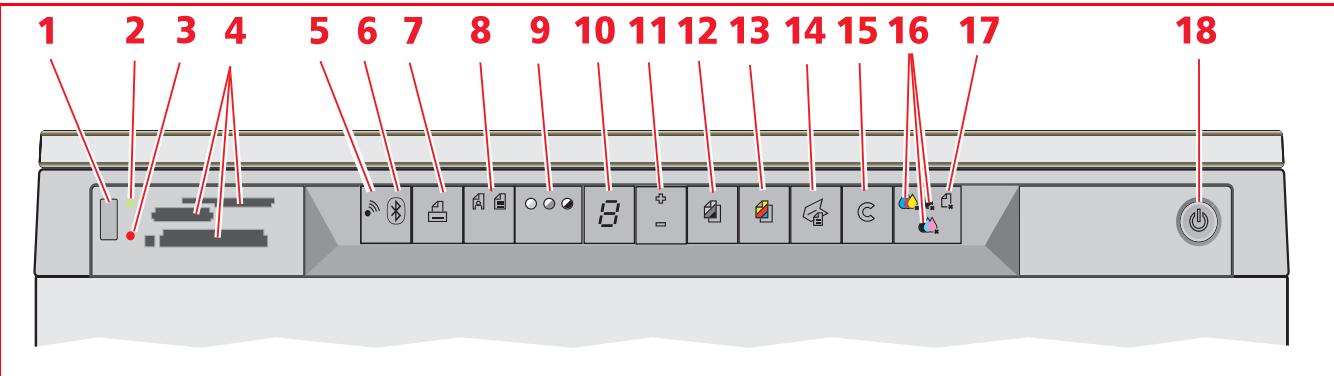

Le panneau antérieur permet de contrôle manuellement l'impression, la numérisation et la copie de documents ou photos placés sur la vitre du scanner, provenant d'un apparil photo numérique ou enregistrés dans la carte mémoire insérée dans le logement correspondant.

Référence	Parties	Description
1	Connecteur USB	Brancher le cable USB de l'appareil photo numérique, pour imprimer les photos directement de l'appareil photo même.
2	LED d'état USB	Des lumières vertes indiquent qu'un apparéil photo numérique est branché; l'émission de flashes indique qu'une donnée a été transferée de l' apparéil photo numérique à l'imprimante.
3	LED erreur USB	Des lumières rouges indiquent une condition d'erreur de l'USB (donnée de transfert des erreurs). Pour des informations supplémentaires, se reporter à la rubrique "Signification des indicateurs LEDs du Panneau Antérieur".
4	Fentes de la Carte Mémoire	On peut insérer de cartes Compact Flash I, II, Microdrive, SmartMedia, SecurDigital et MultiMedia, Memory Sticks et de cartes xD-Picture.
5	Icône Wi-Fi (modèle wireless)	S'allume en vert pour indiquer que l'imprimante est connectée au réseau Wi-Fi.
6	Icône Bluetooth (modèle wireless)	S'illumine en bleu pour indiquer que la liaison Bluetooth est active et disponible pour un branchement.
7	Button Imprimer	S'illumine uniquement lorsqu'un apparéil photo numérique non Pictbridge ou une carte mémoire est connectée avec l'interface correspondante. Ce bouton clignote à chaque fois qu'est en cours une impression.
8	Bouton de sélection de la qualité	Permet de selectionner la qualité d'impression ou de copie, l'imprimante règle automatiquement la propre définition d'impression (haute ou normale) selon la qualité可以选择. Il est conseillé deCHOISIR LA Modalité photo si l'original à copier est une image ou si on imprime sur papier photographique.
9	Bouton contrastes copie	Appuyer sur le bouton pour rendre l'impression plus fonçée ou nette. On peut selectionner un contraste foncé, normal ou net. Les icônes correspondantes situées sur ce bouton s'illuminent pour indiquer les paramètres sélectionnés.
10	Le comptoir de copies	Ce dispositif affiche le nombre de copies sélectionnées. Le comptoir se réduit quand une copie a été imprimée.
11	Bouton de sélection de copies	• Appuyer sur le signe Plus (+) pour augmenter le nombre de copies (max. 9) à imprimer. • Appuyer sur le signe Moins (-) pour réduire le nombre de copies (min. 1) à imprimer. Le nombre de copies sélectionnées est affiché par le comptoir de copies.
12	Bouton copie en noir	Appuyer sur le bouton pour imprimer en noir et blanc. Appuyer et tener appuyé pour activer l'options "Adapter à la Page". Se reporter à la rubrique "Copie d'un Document".
13	Bouton copie en couleurs	Appuyer sur le bouton pour imprimer en couleurs. Appuyer et tener appuyé pour activer l'options "Adapter à la Page". Se reporter à la rubrique "Copie d'un Document".
14	Bouton de numérisation	• Il s'illumine quand l'imprimante est branchée à l'ordinateur. • Appuyer sur ce bouton pour procéder au balayage du document ou du cliché placés sur le plan d'exposition. Voir "Balayage depuis panneau frontal". Une fenêtre du Toolbox sera affichée qui permet d'acquérir l'image directement et dans le programme désiré ou de personnaliser les attributions du balayage.
15	Bouton d'annulation	• Appuyer sur le bouton pour annuler immédiatement une impression, une numérisation ou une copie en cours et expulser le papier. • Reporte les sélections à celles de l'usine.
16	Indicateurs encre terminé	Ils clignotent ou s'illuminent pour indiquer encre noir, en couleurs ou photographique terminé.
17	Indicateurs erreurs papier	• Les indicateurs clignotent pour indiquer le replissage du papier. Se reporter à la rubrique "Dégagement du Bourrage Papier". • Les indicateurs clignotent pour indiquer que le papier est terminé. • Les indicateurs clitognent pour indiquer que le format papier insérépendant l'impression ou la copie est incorrect.
18	Bouton ON/OFF	Il permet d'allumer ou d'éteindre l'imprimante. Le modèle fax peut être éteint (voir notes) en gardant appuyé le bouton de ON/OFF pendant 5 secondes; si la mémoire contient des documents, l'extinction est inhibée.

remark: l'extinction du molède fax comporte la perte des saisies de la date et de l'heure, il est donc conseilé de NE PAS effectuer cette opération qui a été remplaçaee par la modalité automatique d'épargne d'énergie

Référence	Parties	Description
1	Bouton n. copies	• Appuyer sur le bouton avec le signe Plus (+) pour augmenter le nombre de copies (max. 9) à imprimer. • Appuyer sur le bouton avec le signe Moins (-) pour réduire le nombre de copies (min. 1) à imprimer. Le nombre sélectionné est affiché par le comptoir de copies.
2	Afficheur en couleurs	Un afficheur à cristaux liquides (LCD) 2,4", en couleurs pour l'aperçu et la sélection des photos. Dans la partie du bas de l'afficheur, est présente la barre des icones qui met en évidence à droite le nombre total des images sélectionnées pour le tirage et à gauche l'icône qui représenté le dispositif branché.
3	Bouton disposition de la page	Appuyer sur ce bouton pour sélectionner la disposition selon laquelle on peut imprimer les photos sur le papier. Appuyer en série sur ce bouton pour sélectionner : • 1 photo sans bords adapté à la dimension de la page • 1 photo avec bords adapté à la dimension de la page • 2 photos sans bords adapté à la dimension de la page • 4 photos sans bords adapté à la dimension de la page • la feuille d'index des photos, qui seront imprimées correctement si déjà rédigée par le dispositif (appareil photo numérique). Si l'appareil n'a pas la fonction index photos, l'imprimante créera sa propre feuille d'index photo, que de toute façon peut être incomplète. Seule l'icône sélectionnée reste allumée.
4	Bouton Magic	Appuyer sur le bouton pour améliorer la qualité de l'image. La nouvelle image produit n'est pas affichée sur l'afficheur ou sauvégardée, mais elle est disponible pour l'impression.
5	Bouton visualisation	Appuyer sur ce bouton pour passer de la visualisation à plein écran à index (3x3 images).
6	Bouton Sélection	Appuyer sur ce bouton pour sélectionner/quitter l'impression de l'image sélectionnée.
7	Bouton de Navigation	Il permet de se déplacer parmi les images visualisée en déplaçant un encadré blanc pour la mise en évidence.Garder appuyé le bouton pour parcourir automatiquement et aller d'une image à l'autre.
PANNEAU DE CONTRÔLÉ DU FAX (MODELE FAX)

Référence	Parties	Description
1	Afficheur noir et blanc	Afficheur noir et blanc à cristaux liquides (LCD) noir et blanc du type alphanumeric avec 2 lignes de 16 caractères chacune.
2	Bouton sélection qualité fax	Appuyer sur le bouton pour modifier la qualité du document à envoyer via fax.
3	Boutons pavé numérique	Appuyer sur les boutons pour composer le numéro de téléphone.
4	Bouton #	Appuyer sur le bouton # pour effectuer les fonctions spéciales fournies par le gestionnaire.
5	Bouton de stop	Appuyer sur le bouton pour interrompre l'opération en cours ou bien pour annuler le numéro de téléphone composé.
6	Bouton de Démarrage Fax en couleurs	Appuyer sur le bouton de Démarrage pour receivevoir les fax ou pour transmettre des fax en couleurs.
7	Bouton de Démarrage Fax en noir et blanc	Appuyer sur le bouton de Démarrage pour receivevoir les fax ou pour transmettre les fax en noir et blanc.
8	Bouton agenda	Appuyer sur le bouton pour entrer dans l'agenda. La pression du bouton habilite la recherche du nom désiré par l'agenda ou bien le dernier numéro appelé. Les attributions de l'agenda sont possibles uniquement depuis ordinateur.
9	Bouton Compte Rendu	Appuyer sur le bouton pour imprimer un compte rendu des activités déroulées en modalité fax.
10	Bouton fonctions spéciales	Appuyer sur le bouton fonctions spéciales pour effectuer les opérations fournies par le gestionnaire. Cette fonction est utilisé aussi pour passer de la " Sélection Décadique" à la " Sélection Tonalités".
11	Bouton RX	Appuyer sur le bouton en modalité attente pourCHOISIR LA modalité de réception :réception automatique (attribuée par défaut).réception manuelle : conseillée uniquement si branché à un téléphone additionnel.Téléphone/fax : conseillé uniquement si branché à un téléphone additionnel.TAD/fax : conseillé uniquement si branché à un répondeur téléphonique externe.

POSITIONNEMENT DU DOCUMENT SUR LA VITRE DU SCANNER

1 Soulever le capot du scanner.
2 Placer le document original ou la photo à numériser face vers le bas sur la vitre du scanner et l'aligner avec l'angle supérieur gauche. Abaisser le capot du scanner.

Emplacement d'un document volumieux sur le plan d'exposition

Pour copier un document écais comme un livre, soulever le capot de ses guides, en pressant les supports de sécurité et l'enlever.
2 Placer le document original ou la photo à numérique face vers le bas sur la vitre du scanner et l'aligner avec l'angle supérieur gauche. Abaisser le capot du scanner.
3 Si le capot supérieur a ete enleve, le remplacer apres la copie, en repositionnant ses onglets dans les fentes correspondantes dans la partie posterieure de l'imprimante, jusqu'à quand elles auront repris leur position originale. Abaiser le capot du scanner.

1 Soulever les deux supports papier jusqu'à ce qu'ils seront en position droite, ensuite presser et régler la largeur du guide papier jusqu'à la position la plus externe.

remark : quand on soulève les supports papier, s'assurer qu'ils sont dans leur correcte position droite.

2 Charger le papier verticalément, le cotoé à imprimer face vers la partie antérieur de l'imprimante et contre les guides dans le cotoé droit du support papier.

Presser et faire glisser le guide gauche du papier contre le bord gauche du papier.

Chargement de différentes types de papier

Référence	Prologue comme suit
Papier ordinaire, papier couché, papier glacé, papier photographique, cartes de voeux, cartes index, cartes postales, enveloppès, papier-calques,étiquettes à jet d'encre	• Charger le papier verticalément contre le côte croit du support papier et avec la partie à imprimer vers le haut.• Presser et faire glisser le guide papier contre le bord gauche du papier.Remarque : charger du papier à regarder à en-tête avec l'en-tête qui entre dans l'imprimante en premier, face vers le haut.
Papier banderole	• Enlever tous les feuilles de papier du support papier.• Insérer le bord principal de la banderole verticalément dans l'imprimante contre le côte croit du support papier et avec la partie à imprimer vers la haut.Remarque : ne pas utiliser de feuilles banderoles perforées en continu.Presser et faire glisser le guide papier contre le bord gauche de la banderole.
Transferts à chaud pour le marquage	• Lire les instructions sur le paquet transfert.• Charter les feuilles verticalément contre le côte croit du support papier et avec le côte à imprimer vers la partie antérieure de la machine.Presser et faire glisser le guide papier contre le bord gauche de transfert.

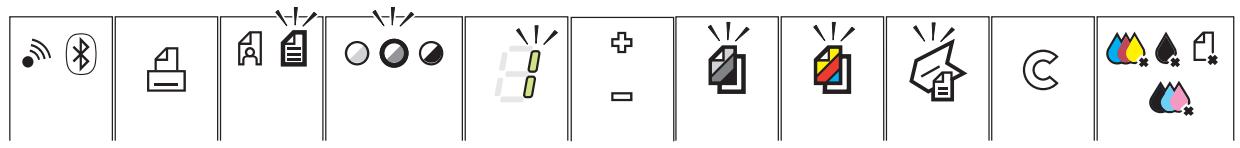

CONDITIONS DU PANNEAU FRONTAL DE L'IMPRIMANTE

Allumage de l'imprimante

Appuyer sur le bouton ON/OFF sur le côte droit du panneau antérieur.

remarkque : avant de presser le bouton ON/OFF, contrôle que le cordon d'alimentation de l'imprimante soit branché à une prise électrique de terre. Se reporter au Feuille de Setup, inclus dans la boîte de l'imprimante, pour des informations supplémentaires sur le Setup de l'imprimante.

Après avoir appuyé sur le bouton ON/OFF, l'imprimante exécute une série de preuves autodiagnostiques avec le but de localiser tous les évventuels dysfonctionnements du système. Toutes les erreurs détectées seront affichées sur le panneau antérieur, ou par l'ordinateur, s'il est branché à l'imprimante. Se reporter à la rubrique "Significations des indicateurs LEDs du Panneau Antérieur" pour toutes les actions de corrections en cas d'erreur détectée.

À la fin de la phase autodiagnostique, certains boutons du panneau antérieur s'illumineront pour indiquer les fonctions, qui sont disponibles, selon la configuration courante de l'imprimante (si elle est brachte ou pas à un ordinateur ou à un appeareil photo numérique).

Quand l'imprimante n'est pas branchee à l'ordinateur, les indicateurs et les boutons suivants seront illumines :

Quand un apparéil photo numérique qui n'est pas compatible PictBridge est branché à l'imprimante, les indicateurs et les boutons suivants seront illuminés :

Quand un apparéil photo PictBridge est brachte à l'imprimante, les indicateurs ou les boutons seront illuminés pour indiquer que l'imprimante est branchée ou pas à l'ordinateur. Se référer aux configurations citées précédemment.

Le LED Bluetooth bleu est allumé lorsque la connexion est active et donc disponible pour une liaison.

Le LED Wi-Fi vert est allumé lorsqu'la liaison au réseau wireless est active.

Extinction de l'imprimante

Appuyer sur le bouton ON/OFF sur le côté croit du panneau antérieur. Toutes les lumières du panneau antérieur s'eteindront.

remark: l'extinction de l'imprimante (modèle fax) provoque l'effacement de toutes les données présentes dans la mémoire ainsi que la date et l'heure courantes, cela est déconseilé. Si des données sont présentes dans la mémoire, sur l'afficheur apparait un message d'advertissement et l'extinction est inhibée.

Modalité Attente/Epargne de l'imprimante

L'imprimante prévoit la condition d'Attente et d'Economie.

En condition d'attente (Standby) l'imprimante reste en condition d'atte de un signal du panneau frontal ou bien du port USB branché à l'ordinateur : le panneau frontal reste illuminé comme dans les conditions opérationnelles normales.

Avec la modalité Epargne, après un intervalle de temps programmable par Toolbox, l'imprimante se place en condition d'épargne énergétique : le clavier est étant et seul l'afficheur reste allumé qui indique le nombre de copies. Dans ce cas aussi, l'imprimante se réactive des réception de tout signal.

1 Allumer l'appareil photo numérique. Lire le Guide de l'Utilisateur de l'appareil photo pour des informations supplémentaires.
2 Avec l'imprimante allumée, brancher une extrémité du cable USB de l'appareil photo au connecteur USB de l'appareil photo et l'autre extrémité au connecteur USB sur le panneau antérieur de l'imprimante. remarque : quand on branche un appareil photo numérique PictBridge à l'imprimante, Seulement l'icone du bouton d'impression sur le panneau antérieur s'éteint pour indiquer que l'impression sera contrôle directement par l'appareil photo même. Lire le Guide de l'Utilisateur de l'appareil photo pour des instructions supplémentaires sur imprimer des Photos.

Levoyant vert de condition USB s'allume pour indiquer la liaison avec un apparéil photo numérique. Si l'imprimante ne reconnait pas l' apparéil photo branché, le voyant rouge s'illumine. Contrôler que le dispositif branché soit compatible.

INSERTION ET RETRAIT DES CARTES MÉMOIRE

Après avoir pris des photos avec un apparéil photo numérique,steroler la carte mémoire contenant les photos et l'insérer dans l'imprimante, de façon à pouvoir visualiser et imprimer les photos. L'imprimante peut dire les cartes mémoire suivantes : Compact Flash I, II, Microdrive, SmartMedia, SecurDigital et cartes MultiMedia, Memory Sticks (Duo, Pro, Magic Gate) et cartes xD-Picture. remarque : pour dire les cartes Mini SD et MS Pro, acheter séparément les adaptateurs correspondants. L'imprimante reconnait et peut imprimer les formats suivants : DCF, JPEG, Extif et DPOF.

Inséorer une Carte Mémoire

Avant d'insérer la carte mémoire dans le logement correspondant, suivre les indications relatives à la carte.

• Quand on insère une carte CompactFlash, contrôle que l'étiquette soit positionnée avec la face vers le haut (si l'étiquette à une flèche, il faut qu'elle point vers l'imprimante) avec les trous d'épingles en métal qui entrent dans l'imprimante pour premiers.
• Quand on insère une carte Multimedia et une carte SecureDigital cards, contrôle que la pointe de l'angle soit sur le droit et que les contacts métalliques soient positionnés avec la face vers le bas.
  Quand on insere une carte SmartMedia ou une Memory Stick, contrcler que la pointe de l'angle soit sur la gauche et que les contacts metalliques soient positionnés avec la face vers le bas.
  Quand on insere une carte xD-Picture, contrcler que le cote courbe de la carte soit positionnee avec la face vers you et que les contacts metalliques soient positiOnnes avec la face vers le bas.

remark : lors de l'insertion d'une carte dans l'imprimante, prendre garde à son orientation ; une mauvaise orientation pourrait endommager la carte.

1 Sur le panneau antérieur de l'imprimante, besoin la fente correcte pour la carte mémoire que on peut insérer.
2 Orienter la carte mémoire spécifique comme indiqué au début de cette section, en faisant attention, insérer la carte dans la fente et la pousser délicatement jusqu'à quand elle s'arrête. La figure suivante illustré l'insertion d'une carte MultiMedia.

remark: si la carte mémoire n'entre pas correctement, ne pas essayer à la force parce que on risque de endommager soit la carte soit l'imprimante.

Si la carte est insérée correctement, l'écran LCD affichera une icône indiquant le nombre total de photos mémorisées dans la carte mémoire (seulément les fichiers compatibles seront ouverts et comptés).

Enlevement de la Carte Mémoire

1 En faisant attention, tirer la carte complètement en dehors de sa fente.

ATTENTION: NE PAS retirer la carte memoire durant l'accès par l'imprimante ou l'ordinateur, car cela pourrait endommager les photos enregistrées sur la carte.

En suite l'écran de l'imprimante apparaitra inactif, pour indiquer que l'imprimante se trouve dans une condition d'attente, en attendant les commandes pour les opérations successives.

Le modele wireless permet d'imprimer directement les clichés tirés par téléphone portable via liaison sans fil Bluetooth.

Pour vérifier si la fonctionnalité Bluetooth est disponible, contrôle que sur le panneau frontal soit allumé le voyant bleu de l'icone Bluetooth.

Si levoyant bleu de I'icone Bluetooth est eteint proceder de la maniere suivante :

En milieu Windows :

1 Effectuer l'installation USB comme décrit dans la documentation "Installation de l'imprimante" (Setting Up Your Printer).
remark: si l'installation a déjà été effectuee, il n'est pas nécessaire de la repeter.
2 Ouvrir le programmeToolbox (Démarrer > Olivetti > Programmes > Toolbox).
remark : le cable USB doit être branché et l'imprimante doit être allumée.
3 Cliquer sur le bouton "Assignations" et ensuite sur "Assignations Bluetooth" pour acceder à la configuration des paramètres Bluetooth.
4 Habiliter la modalité Bluetooth et cliquer sur "Envoyer assignations": attendre la réception automatique des données du réseau Bluetooth present : la lumière bleue de l'imprimante s'allumera. Quitter le programme "Toolbox".
5 Maintenant l'imprimante est en mesure de travailler en milieu Bluetooth. Si en phase de connexion on demande un mot de passé, saisir "0000" (ou divers, si déjà saisi par l'usager).
En milieu Mac OS X:
1 Effectuer l'installation USB comme décrit dans la documentation "Installation de l'imprimante" (Setting Up Your Printer).
remark : si l'installation a déjà été effectuee il n'est pas nécessaire de la repeter.
2 Démarrer le programme Toolbox depuis le bureau.
remark : le cable USB doit être branché et l'imprimante doit être allumée.
3 Cliquer sur le bouton "Assignations" et ensuite sur "Assignations Bluetooth" pour acceder à la configuration des paramètres Bluetooth.
4 Cliquer sur "Condition Bluetooth". Activer la modalité Bluetooth et attendre la réception automatique des données du réseau Bluetooth lié : appuyer sur "Appliquer". Quitter le programme "Toolbox".
5 Maintenant l'imprimante est en mesure de travailler en milieu Bluetooth. Si en phase de connexion on demande un mot de passer saisir "0000" (ou divers, si déjà saisi par l'usager).

Conditions requises

Pour la première installation ou la configuration de l'imprimante, il faut avoir:

• un cable USB (non inclus dans la confection)
• un ordinateur de bureau ou un portable avec dispositif wireless actif
• en cas d'installation en modalité infrastructure, un réseau wireless opérationnel et en état de marche.

remark: si l'on a à peine acheté un ordinateur portable ou de bureau, consulter le guide utilisateur fourni pour activer et configurer les programmations du réseau wireless.

Installation

Pour installer correctement l'imprimante en Wi-Fi:

• Proceder à l'installation USB
• Activer le composant Wi-Fi de l'imprimante

Pour habiliter la communication wireless depuis ordinateur, utiliser le logiciel de l'imprimante (programme Toolbox) enCHOISSSANT LA modalite Ad-Hoc (peer to peer) ou bien I'infrastructure (avec access point)

remark : le modèle photo wireless est, au début, prédisposé à la connexion via Bluetooth; en faisant la connexion Wireless on désactive automatiquement Bluetooth: les deux connexions ne peuvent être actives ensemble.

• Créer la connexion de réseau entre l'ordinateur et l'imprimante
• Proceder à l'installation Wi-Fi

Pour ajouter l'imprimante à la liste des imprimantes disponibles dans le système.

L'installation USB et Wi-Fi sont effectuées avec le même CD-Rom d" "Installation" (Installation) fourni avec l'imprimante; au terme on poursuiller la connexion via cable USB et la modalité sans fil (Wi-Fi). Pour de plus amples informations, consulter le guide "Wifi Info".

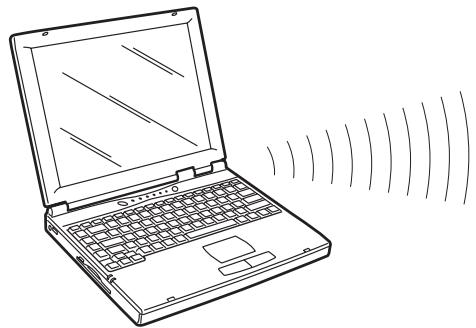

Installation en milieu Macintosh

1 Allumer l'ordinateur et introduire le CD-ROM "Installation".
2 Relier le cable USB (non inclus) à l'imprimante et à l'ordinateur, allumer l'imprimante.
3 Double cliquer sur I'icone relative au CD-ROM presente sur le bureau et ensuite sur "Olivetti Series Installer.app".
4 Suivre les instructions fournies sur l'écran pour effectuer l'installation en modalité USB.
5 Il sera peut-être nécessaire afin de compléter l'installation, de faire redémarrer le système.
6 Une fois terminée correctement l'installation USB, effectuer le programme Toolbox depuis le bureau du système ou depuis la liste des programmes disponibles.

remark: le cable USB doit être relié et l'imprimante doit être allumée.

Cliqueur sur le bouton "Programmations" et dans la page successive sur "Programmations Wifi".

7 Cliquer sur "Programmations Wireless". Activer la modalite "condition Wireless", programmer les parametes Wi-Fi du réseau et appuyer sur "Applieur": attendre la réception automatique des données du réseau Wi-Fi: la lumière verte de l'imprimante s'allumera.

remarké : il est conseilé d'utiliser Mac OS X 10.2 ou successifs.

remark : l'accès au "réseau sans fil" dépend des programmesdu réseau Wi-Fi générées sur l'ordinateur

Consulter la documentation de l'ordinateur pour effectuer la liaison Wi-Fi.

8 Quitter le programme "Toolbox".
9 A la fin pour programmer l'imprimante, sélectionner Préférences du système > Imprimante et Fax >. Sélectionner l'imprimante ANY_WAY présente dans la liste et appuyer sur la touche "+" , rechercher et sélectionner l'imprimante ANY_WAY pour l'ajouter à la liste des imprimantes disponibles.
10 L'imprimante a ete ajoutee a laiste des imprimantes disponibles sur le système et elle est maintainant en mesure de travailler en milieu Wi-Fi.

remark : les modalités Wi-Fi et Bluetooth ne peuvent être activées en même temps.

En modalité Wi-Fi, on peut débrancher le cable USB. Pour des programmes spécifiques sur le réseau wireless, se référer à la documentation fournie avec l'ordinateur.

Ci de suite sont reportées les procédures opérationnelles pour les différentes programmes personnalisées.

Pour connecter l'imprimante Wireless à un réseau Wi-Fi, il est nécessaire de paramétrer le mode de communication qui définit la manière dont les péripériques, comme les ordinateurs et les imprimantes, communiquent en réseau sans fil. En utilisant l'imprimante en mode Wi-Fi (à savoir sans fil, par ondes radio), les deux types de modes de communication sans fil suivants sont disponibles :

Infrastructure (point d'accès): l'imprimante communique avec les ordinateurs du réseau via un point d'accès sans fil. Le point d'accès sert de nœud ou de passerelle centrale et connecte des péripériques sans fil. En mode Infrastructure, toutes les communications sans fil entre les péripériques du réseau passent à travers un point d'accès. Chaque péripérisque du réseau sans fil doit dispose d'un adaptateur de réseau sans fil pour se connecter au point d'accès.

• Ad-Hoc (Peer-to-Peer) (paramétrage prédéfini): l'imprimante communique directement avec l'ordinateur au lieu de passer à travers un point d'accès. Chaque péripérisque sans fil d'un réseau en mode Ad-Hoc doit disposer d'un adaptateur de réseau sans fil. L'adaptateur permet à chaque péripérisque de communiquer avec les autres péripérisques du réseau. L'utilisation du mode Ad-Hoc est généralement limitée aux réseaux sans fil simples et de dimensions réduites car les performances tendent à diminuer considérablement en cas de connexion de plusieurs péripérisques au réseau.

remark : (modèle Wireless) si l'imprimante étaitAAParavant configurée pour le mode Bluetooth et si
vous ne souhaitez plus l'utiliser (ou si vous souhaitez utiliser le mode Wi-Fi à sa place), executez le
programme Toolbox et, parmi les paramétres, désactivez "Bluetooth".
Les modes Bluetooth et Wi-Fi ne peuvent'être activés en même temps.

Sur l'arrière de l'imprimante sont présents deux connecteurs RJ11 un de "LINE" et un autre "EXT". Brancher par l'intémediaire du cable téléphonique en notation la ligne téléphonique à la prise "LINE" positionnée sur l'arrière de l'imprimante.

A la prise "EXT" on peut brancher un téléphone externe, un modem ou bien un répondeur téléphonique (dispositif TAD Telefone Answer Device).

Le téléphone branché en cascade peut être utilisé pour effectuer des appel, répondre ou bien envoyer un signal de START pour receivevoir un Fax (code DTMF).

Dans ce cas l'afficheur du panneau de contrôle fax sur l'imprimante fournit un message indiquant que le téléphone additionnel est en ligne.

Branchement au réseau téléphonique

Etant donné que le branchement à la ligne téléphonique du fax du Télephone additionnel ou d'autres apparèils est subordonné aux normes nationales qui varient pour chaque pays, les schémas illustrrent par des exemples certains branchements. Toutefois, si dans le pays de destination, le branchement à la ligne téléphonique est différent par rapport à ceux spécifiés dans les schémas, se référer aux normes en vigueur dans le pays de destination. Le fax est fait pour être branché à la ligne téléphonique publique. Pour le brancher à une ligne privée et l'utiliser aussi sur une ligne publique, voir le paragraph "Installation du fax".

remark: en cas d'installation téléphonique à prises multiples, on peut brancher les apparêils téléphoniques additionnels à n'importe qu'elle prise disponible à condition que l'installation soit une installation avec plusieurs prises en parallèle, c'est-à-dire si la tonalité de la ligne, lorsqu'on décroche en même temps les combinés des apparêils existant déjà, est toujours présente.

remark: si la tonalité de la ligne n'est pas présente lorsqu'on décroche en même temps les combinés des apparèils additionnels, cela peut dire que c'est une installation avec plusieurs prises en série. Dans ce cas, les apparèils téléphoniques additionnels doivent être branchés directement à l'imprimante comme expliqué précédendum. Si tout fois ceci n'est pas possible, brancher l'imprimante à la prise la moins prioritaire.

Chaque pays utilise une prise téléphonique spécifique, ci de suite sont reportées les connexions les plus frequentlyment utilisées.

Branchement cas 1 (Italie et Suisse)

Sur l'arrière de l'imprimante enlever, si nécessaire, le couvercle qui couvre la prise de branchement à la ligne téléphonique "EXT" et introduire le connecteur du téléphone additionnel ou autre dispositif dans la prise (voir schéma relatif). Si l'on ne peut pas brancher le téléphone additionnel directement dans la prise "EXT" utiliser l'adaptateur (déférent pour chaque pays).

A = entrée ligne téléphonique (LINE IN)
B = prise au mur pour prise téléphonique
C = prise pour un téléphone externe, un modem ou bien un répondeur téléphonique (EXT)
D = prise pour un téléphone externe, un modem, un répondeur téléphonique ou autres appareils.

Branchement cas 1 Italia
Branchement cas 1 Suisse

Branchement cas 2

Introduire le connecteur ou la prise (differente pour chaque pays) de l'appareil additionnel dans la fiche prise (voir schéma relatif).

A = entrée ligne téléphonique (LINE IN)
B = prise au mur pour prise téléphonique
C = prise pour un téléphone externe, un modem ou bien un répondeur téléphonique (EXT)
D = prise pour un téléphone externe, un modem, un répondeur téléphonique ou autres appareils.

Branchement cas 3

Introduire la fiche de l'appareil additionnel dans la prise (au mur) de branchement à la ligne téléphonique (voir schéma relatif).

En plus, par l'intermédiaire de l'adaptateur approprié ( comme pour le premier type de branchement), on peut brancher un autre appeareil dans la prise de branchement à la ligne téléphonique "EXT" sur l'imprimante.

A = entrée ligne téléphonique (LINE IN)
B = prise au mur pour prise téléphonique
C = prise pour un téléphone externe, un modem ou bien un répondeur téléphonique (EXT)
D = prise pour un téléphone externe, un modem, un répondeur téléphonique ou autres apparèils.

Après avoir branché un cable téléphonique et le cable d'alimentation, appuyer sur le bouton d'allumage de l'imprimante; un cycle d'autodiagnostic est effectué et à la fin, sur l'afficheur apparait le message que l'imprimante est préte pour l'utilisation en tant que fax. Si sur l'afficheur est indiquée en sequence une liste de langues disponibles, il est nécessaire, en utilisant le pavé numérique, de désirée.

La même procédure est requise successivement pour lechioïde la nationalité, de la date, de l'heure courante, et éventuellesment des autres attributions qui varient selon la nationalité et le pays choisis.

Installation

1 Si l'imprimante n'a pas ete configurue auparavant, des l'allumage, l'afficheur indique en sequence toutes les langues disponibles.
2 Lorsque sur l'afficheur sont indiquées en séquence les langues disponibles avec 2 chiffres "nn" qui les identifient appuyer sur les touches relatives au numéro "nn" correspondant à la langue désirée.
3 Valider la selection en appuyant sur la touche 1, l'afficheur indique les choix possibles pour le pays de destination.
remarke: si on appuie sur la touche 0 on revient au point 2.

Chaque pays visualisé sur l'afficheur est identifié par un numéro "nn" auquel il est associé.

4 Appuyer sur les touches relatives au numero "nn" correspondant au pays de destination désiré.
5 Valider la selection en appuyant sur la touche 1, l'afficheur indique les informations pour la saisie de la date et de l'heures courantes.

remarque: si on appuie sur la touche 0 seon revient au point 4.

6 Utiliser le panneau de contrôle du fax et a travers le pavé numérique saisir la date et l'heure.

Programmer la date en validant avec le bouton de Démarrage Fax.

Programmer l'heure en validant avec le bouton de Démarrage Fax.

7 A la fin on demande la validation des données saisies et la possibilité de valider avec la touche 1 ou bien d'annuler avec la touche 0
8 Appuyer sur la touche 1 , apparait sur l'afficheur la demande de composer le numero de téléphone de I'expéditeur.
remark : en appuyant sur la touche 0 on peut revenir a la programmation de la date et de I'heure courantes, et vous returnez au point 6.
9 Composer le propre numero de téléphone et à la fin valider avec le bouton de Démarrage Fax.

remarque : si vous appuyez sur la touche youe effacez les chiffres introduits. Si vous appuyez sur la touche youe returnez à l'etat precedent pour l'introduction du numero de téléphone (vous returnez au point 9).

10 Si vous appuyez sur la touche 1 l'imprimante entre en mode "veille" et est prete a etre utilisée. Dans certains pays, d'ulterieures programmations sont nécessaires: si tel est le cas, poursuivez l'installation.
11 Àpès avoir validé le numéro de téléphone, sur l'afficheur apparait la demande de programmation de la reconnaissance de la cadence des sonneries. En appuyant sur la touche on entre dans la procédure de programmation.

En appuyant sur la touche 0 on revient en condition d'attente et l'imprimante est prete a marcher.

remark: la prestation de reconnaissance cadence des sonneries est offerte dans certains pays et permet d'attribuer à la même ligne téléphonique deux ou plusieurs numéroauxquels correspondent différents utilisateurs.

Dès l'appoint, une cadence différente des sonneries indiquera quel utiliseur doit répondre.

Cette fonction est très utile chez soi ou dans les petits bureaux, où la même ligne téléphonique est partagée par plusieurs personnes.

Le fax est en mesure d'apprendre une de ces cadences; de cette manière, le fac-simié (dans la modalité de réception TAD/FAX) lorsqu'il recoit un appel avec la cadence spécifique, se prédispose toujours et uniquement à la réception d'un document. Cette fonction est particulièrement indiquée si elle est associée à la réception silencieuse car le fac-simié sonnera uniquement en cas d'appeel téléphonique.

12 Si on a appuyé sur la touche 1, sur l'afficheur apparaitra un message qui indique la condition de reconnaissance automatique des cadences. En appelant l'imprimante sur le numéro de téléphone dédié, en utilisant la cadence des sonneries désirée, la série des sonneries sera relevante automatiquement et l'afficheur en indiquera la reconnaissance advenue.
13 L'installation fax est terminée, l'imprimante reste en condition d'attente.

remarque : en cas de coupure de courant, la date et l'heure sont perdues.

A la mise sous tension, l'imprimante vous demande de programmer la date et l'heure :

taper en séquence sur les touches 1 + bouton Démarrage Fax.

remark : si on veut effectuer à nouveau la procédure d'installation du fax en modalité autonome il

faut taper en séquence: C + * + *

remark: si le pays n'est pasprésent parmi ceux indiqués sur l'afficheur, se référer au tableau suivant.

Pays	Pays a Selectionner	Pays	Pays a Selectionner
Argentina	AMERICA LATINA	Mexico	AMERICA LATINA
Australia	NZL/AUSTRIA	New Zealand	NZL/AUSTRALIA
Austria	ÖSTERREICH	Norway	NORGE
Belgium	BELGIUM	The Netherlands	HOLLAND
Brazil	BRASILE	Portugal	PORTUGAL
Chile	AMERICA LATINA	Perù	AMERICA LATINA
China	CHINA	Czech Republic	CZECH
Colombia	AMERICA LATINA	Rest of the world	INTERNATIONAL
Denmark	DANMARK	Spain	ESPaña
Finland	FINLAND	South Africa	S. AFRICA
France	FRANCE	Sweden	SVERIGE
Germany	DEUTSCHLAND	Switzerland	SCHWEIZ
Greece	GREECE	Turkey	TURKEY
Israel	ISRAEL	UK	U.K.
Italy	ITALIA	Uruguay	AMERICA LATINA
Ireland	UK/IRLANDA	Venezuela	AMERICA LATINA
Luxembourg	BELGIUM

2 UTILISATION DE L'IMPRIMANTE SANS L'ORDINATEUR

COPIE D'UN DOCUMENT

PHOTOS VUES SUR L'AFFICHEUR DE L'IMPRIMANTE

CREATION ET IMPRESSION DEPUIS PHOTO INDEX

AMÉLIORER LA QUALITÉ DE L'IMPRESSION DES PHOTOS

TIRAGE DES CLICHES DEPUIS CARTE MEMOIRE OU APPAREIL PHOTO

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE PICTBRIDGE

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE DPOF

TIRAGE DES CLICHES DEPUIS TELLEPHONE PORTABLE BLUETOOTH (MODELE WIRELESS)

PROGRAMMATION DE L'IMPRIMANTE POUR LA RECEPTION DU FAX (MODELE FAX)

ENVOYER UN FAX (MODELE FAX)

IMPRESSION DES COMPTES RENDUS (MODELE FAX)

RÉTABILISSEMENT DATE ET HEURE DU FAX (MODELE FAX)

MODIFICATION DES ATTRIBUTIONS FAX : DÉFINITION ET CLAIR/OBSCUR (MÔTURE FAX)

ÉLIMINATION DES FAX EN MÉMOIRE (MODELE FAX)

INTERRUPTION DE LA TRANSMISSION/RéCEPTION FAX (MODELE FAX)

MODIFICATION DU TYPE DE SONNERIE POUR LA RÉPONSE (DIFFÉRENCE DES SONNERIES) (MODELE FAX)

1 Allumer l'imprimante. Se reporter à la rubrique "Allumage et Extinction de l'Imprimante".
2 S'assurer que les indicateurs du niveau des cartouches noires ou en couleurs situés sur le panneau antérieur ne clignotent pas, ou ne soient pas illuminés. Si un des indicateurs clignote ou est illuminé, on conseille de remplaçer la cartouche d'encre correspondante. Pour des informations supplémentaire, se reporter à la rubrique "Remplacement des Cartouches d'encre".
3 Charger le papier sur lequel on peut onveut imprimer. Pour des informations supplémentaire, se reporter à la rubrique "Chargement du Papier".
4 Soulever le capot du scanner et placer le document qu'on peut copier la face vers le bas sur la vitre du scanner. Contrôler que l'angle supérieur gauche du document soit aligné avec l'angle supérieur gauche de la vitre du scanner. Pour des informations supplémentaires, se reporter à la rubrique "Positionnement du Document sur la vitre du Scanner".
5 Abaiser le capot du scanner.
6 Sélectionner la qualité de copie, Photo ou Normale, en appuyant sur le bouton de seLECTION de la qualité. Pour copier une texte normale en noir et blanc ou un document mixte noir et blanc et en couleurs, selectionner Normale. Pour copier une photo ou un document avec photo, désir Photo. Pour des informations supplémentaire, se reporter à la rubrique "Panneau Antérieur de l'Imprimante".
7 Sélectionner les contrastes, Foncé, Clair ou Normal, en appuyant sur le bouton Contrastes. Pour des informations supplémentaires, se reporter à la rubrique "Panneau Antérieur de l'Imprimante".
Pour faire plusieurs copies, appuyer sur le signe Plus (+) du bouton de selection des copies, et marquer plusieurs fois jusqu'au moment où le nombre de copies désirées sera affiché sur le comptoir de copies. Pour des informations supplémentaire, se reporter à la rubrique "Panneau Antérieur de l'Imprimante".
9 Appuyer sur le bouton Copie en noir pour faire une copie en noir et blanc, ou appuyer sur le bouton Copie en couleurs pour faire une copie en couleurs. Pour des informations supplémentaires, se reporter à la rubrique "Panneau Antérieur de l'Imprimante".

remark: si on est en train de copier sur différentes dimensions de papier, par rapport à la dimension de l'original, appuyer et tener pressé le bouton Copie en Noir ou Copie en Couleurs pour activer l'options "Adapter à la Page". L'imprimante réglera automatiquement la dimension du document original pour l'adapter à la dimension du papier charge.

PHOTOS VUES SUR L'AFFICHEUR DE L'IMPRIMANTE

Vues à plein écran

Référence	Partie	Description
1	Parcourir la fenêtre	Il affiche la photo courante.
2	Sélectionner frame	Indique la condition de la sélection et change de couleur lorsquela sélection est validée.
3	Domaine Image Totale	Il s'agit du nombre des photos sélectionnées que l'on peut imprimer.
4	Icône dispositif	Il représenté le dispositif branché.
5	Barre icône	La barra où sont placées les différentes icônes.

Référence	Partie	Description
1	Compteur de photos	Il montre combien de photos sont mémorisées dans le dispositif branché.
2	Sélectionner frame	Il indique que la photo a été sélectionnée en utilisant le bouton Sélectionner.
3	Parcourir frame	Met en évidence l'image actuelle comme résultat de la pression du bouton de Navigation.
4	Grille miniatures	Il s'agit de 9 grilles, où les photos sont affichées en format miniature.
5	Domain d'images totales	Il indique le nombre total de photos que on peut imprimer.
6	Icône du dispositif	Il indique que le dispositif est branché.
7	Barre de l'icône	La barra où sont placées les différentes icônes.

Navigation et sélection: utiliser la touche navigation

1 Utiliser la touche navigation pour parcourir toutes les photos mémorisées sur le dispositif de mémoire branché.
2 Sélectionner la photo affichée et que l'on peut imprimer, appuyer sur le bouton Sélection.
3 Désélectionner la photo affichée, appuyer de nouveau sur le bouton Sélection.

CREATION ET IMPRESSION DEPUIS PHOTO INDEX

Lorsqu'un dispositif non PictBridge est branché à l'imprimante et lorsqu'il n'est pas associé aux images archivées fichier DPOF, sur l'afficheur de l'imprimante est actif le bouton d'Impression (le bouton Imprimer est illuminé).

En appuyant sur Imprimer sans n'avoir effectué aucune sélection des images visualisées, l'impression du Photo Index démarre.

Le Photo Index contient les clichés ou images avec les bords en format miniature 5x4 et sous chacun d'eux, il y a un espace pour la selection du nombre de copies qui peut varier de 1 à 4; au fond de la page, l'utilisateur peutCHOISIR si effectuer le tirage avec ou sans bords ainsi que les formats, 2x1, 4x1.

Le Photo Index, rempli avec les sélections désirées, doit être positionné sur le plan d'exposition du scanner et le tirage démarre en appuyant pendant quelques secondes sur le bouton Imprimer.

L'imprimante reconnait le Photo Index positionné sur le plan d'exposition et les clichés sélectionnés seront imprimés comme indiqués.

La qualité du tirage doit être programmée depuis le panneau frontal de l'imprimante tandis que l'image sera adaptée automatiquement au format papier liént dans le bac papier.

Le Photo Index peut être utilisé plusieurs fois; afin de pouvoir le réutiliser, il faut avoir le même dispositif, les mêmes photos positionnées dans le même ordre et le dispositif branché à l'imprimante.

L'imprimante peut améliorer la qualité d'impression des photos à travers le bouton "Magic".

1 Appuyer sur le bouton "Magic": l'imprimante procèle à une analyse des images et procèle aux opérations de correction.

remark: le résultat de cetteélaboration n'est pas affiché sur lLCD pour ne pas alterer la photo originale : le résultat est visible uniquement durant l'impression.

2 Appuyer sur le bouton "Imprimer" pour proceder au tirage des clichés modifiés: garder le bouton "Magic" sélectionné.

TIRAGE DES CLICHES DEPUIS CARTE MEMOIRE OU APPAREIL PHOTO

Pour obtenir les résultats les plus performants, il est conseilé d'installer la cartouche en couleurs et la cartouche photo et d'utiliser le papier photographique. Voir "Substitution des cartouches d'encre noire et photographique en utilisant le garage".

1 Inserer la carte mémoire depuis laquelle on peut imprimer dans le relatif branchement de l'imprimante.
2 L'écran, où apparait le nombre total de photos compatibles mémorisées dans la carte mémoire, sera affché sur le panneau de commandes de l'écran LCD. En cas de nécessité, appuyer sur le bouton Changement de Vue pour passer de plein écran à la vue des miniatures. Pour des informations supplémentaires, se reporter à la rubrique "Photos Vue sur l'Afficheur de l'Imprimante". L'icone située en bas dans le côte gauche de la barre de l'icone de l'écran indiquera que le dispositif est branché.
3 En utilisant les boutons de navigation droite, gauche, en haut et en bas, parcourir les photos jusqu'à pointage de l'encadré sur le cliché que l'on peut tirer et le selectionner.
4 Sélectionner le nombre de copies à tirer du cliché sélectionné en appuyant sur les boutons (+) ou (-) jusqu'à l'affichage du nombre désiré dans la partie inférieure droite de la photo. Dans l'angle en bas à droite de la barre des icones, est indiqué le nombre total d'images qui seront imprimées.
5 Sélectionner la disposition selon laquelle on peut imprimer les photos sélectionnées, en appuyant sur le bouton Disposition de la Page plusieurs fois jusqu'à la sélection de la disposition désirée. On peutCHOISIR entre les possibilités suivantes :

• Imprimer 1 photo sans bords adapté à la dimension de la page
• Imprimer 1 photo avec bords adapté à la dimension de la page
• Imprimer 2 photos sans bords adapté à la dimension de la page
• Imprimer 4 photos sans bords adapté à la dimension de la page.

6 Enclistant sur I'icone qui indique le nombre total de photos messoriées, on peut aussi imprimer l'index de toutes les photos en selectionnant I'onglet "Toutes les photos".
7 Appuyer sur le bouton Imprimer pour tirer les clichés selectionnés. Les icônes illuminées s'éteignent, sur l'LCD apparait la page d'élaboration clichés. A la fin du processus d'impression, on verra à nouveau la page qui indique le nombre total de photos mémorisées.

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE PICTBRIDGE

Pour obtenir les résultats les plus performants pour le tirage, il est conseilé d'installer la cartouche en couleurs et la cartouche photo et d'utiliser le papier photographique. Voir "Substitution des cartouches d'encre noire et photographique en utilisant le garage".

1 S'assurer que l'appareil photo numérique PictBridge soit allumé et branché à l'imprimante. Pour des informations supplémentaires, se reporter à la rubrique "Branchement d'un Appareil Photo Numérique à l'Imprimante".
2 L'impression est contrôle directement par l'appareil photo. Pour des instructions supplémentaires sur l'impression des photos, se reporter au Guide de l'Utilisateur de l'appareil photo. Pendant l'impression, le bouton Imprimer clignotera pour indiquer que l'opération d'impression est en cours.

remark: si la dimension du papier charge dans l'imprimante est différente de celle-la du papier sélectionné de l'appareil photo numérique pour l'impression et on commence à imprimer, l'impression réalisera fausse.

L'imprimante est capable de reconnaître les informations DPOF associées aux fichiers images. En ce qui concerne l'appareil photo numérique DPOF, l'imprimante imprimera les photos qu'on selectionné directement de l'appareil photo numérique.

remark : avant de continuer, contrôle que l'appareil photo numérique DPOF soit compatible, en lisant le Guide de l'Utilisateur de l'appareil photo.

Pour obtenir les résultats les plus performants pour le tirage, il est conseilé d'installer la cartouche en couleurs et la cartouche photo et d'utiliser le papier photographique. Se reporter à la rubrique "Échange des cartouches d'encre noire et photographiques en utilisant le garage".

1 S'assurer que l'appareil photo numérique DPOF soit allumé et branché à l'imprimante. Pour des informations supplémentaires, se reporter à la rubrique "Branchement d'un Appareil Photo Numérique à l'Imprimante".
2 Sélectionner la qualité d'impression selon les nécessités.
3 Appuyer sur le bouton Imprimer du panneau antérieur de l'imprimante pour imprimer les photos. Pour des informations supplémentaires, se reporter à la rubrique "Panneau Antérieur de l'Imprimante".

remark: si la dimension du papier charge dans l'imprimante est différente de celle-la du papier sélectionné de l'appareil photo numérique pour l'impression et on commence à imprimer, l'impression réalisera fausse.

TIRAGE DES CLICHES DEPUIS TÉLEPHONE PORTABLE BLUETOOTH (MODELE WIRELESS)

Le composant Bluetooth est intégré dans le module wireless.

Le mot de passer de défaut est 0000, de manière à pouvoir imprimer directement tout fichier transmis par téléphone portable positionné dans un rayon de 10 metres de l'imprimante.

remark : si l'imprimante est connectée à un ordinateur par un cable USB, vous pouvez modifier le mot de passer Bluetooth par défaut via le logiciel Toolbox.

1 Assurez-vous de la presence de papier dans l'imprimante. Pour plus d'informations, veuillez vous reporter au point "Chargement du papier".
2 Allumez l'imprimante. Les fonctions Bluetooth de l'imprimante s'activent automatiquement.
3 Activez le dispositif Bluetooth à partir duquel vous souhaitez imprimer et, dans un rayon de 10 mètres de l'imprimante, lancez la procédure de recherche Bluetooth directement depuis le dispositif, qui en recherchera un autre à proximé (dans ce cas, l'imprimante) avec lequel partager les données. Pour les informations inherentes à la procédure de recherche, veuillez consulter le Guide de l'utilisateur du dispositif utilisé.
4 Lorsque le dispositif Bluetooth a trouve l'imprimante, lancez l'impression directement depuis le dispositif. Pour plus d'informations, veuillez consulter le Guide de l'utiliseur du dispositif utilisé.

En modalité fax, l'imprimante est programmée pour répondre automatiquement à tous les appel. Si elle est programmée pour répondre manuelleaux fax, il est nécessaire de répondre personnellement à l'appel en entrée avec un téléphone additionnel, et successivement appuyer sur le bouton de démarrage pour receivevoir le fax.

L'imprimante est en mesure de désigner automatique les appels fax des appel téléphoniques en programmant une des modalités de réponse ci de suite décrites.

Programmation de la modalité de réponse

La modalité de réponse établit si l'imprimante doit répondre ou pas aux appeals en entrée.

Les modalités disponibles sont :

AUTOMATIQUE : l'imprimante se programme automatiquement en modalité de réception fax (attribution par défaut). Pour toutes les occasions durant lesquelles l'abonné est absent mais désire de toute manière receivevoir un fax.
- MANUEL : conseilé uniquement si un téléphone additionnel est branché. L'imprimante émet un son et l'abonné doit répondre à l'appoint. Pour toutes les occasions durant lesquelles l'abonné estprésent et donc peut répondre personnellement à l'appoint.

remark : si à l'imprimante est branché un téléphone dérivé qui travaille en multifréquences et qu'elle est prédisposée pour la réception manuelle, à chaque appel de la part d'un correspondant qui désire envoyer un document, on peut démarrer la réception fax en envoyant le code * + * du même téléphone dérivé.

L'opération peut être faite en appuyant sur la touche de Démarrage Fax depuis le panneau de contrôle du fax.

Pour en modifier les attributions, utiliser le programme Toolbox.

• TELEPHONE/FAX: conseilé uniquement si un second téléphone est branché, l'imprimante reconnaît automatiquement si l'appoint est du type fax ou voix. Avec cette modalité de réception, l'imprimante après un certain nombre de sonneries (d'habitude 2), se branche à la ligne téléphonique et est en mesure de reconnaître si l'appoint en arrivée est un appel fac-simile ou un appel téléphonique.
• REPONDEUR/FAX : conseilé uniquement si un répondeur téléphonique externe est branché, l'imprimante reconnaît automatiquement l'essay du type fax ou voix ; si l'essay est vocal, il est mémorisé à l'extérieur par un dispositif audio (TAD). Avec cette modalité de réception, le répondeur reçoit les appeals, enregistre les événuels messages du correspondant et s'il peut envoyer un fax, il laisse le champ libre à l'imprimante pour le receivevoir. Le nombre de sonneries du répondeur doit être inférieur au nombre de sonneries établies sur le fax.

Pour programmer la réception, allumer l'imprimante et attendre qu'elle soit en ligne.

Appuyer sur la touche RX et désir la modalité entre AUTOMATIQUE, MANUEL, TELEPHONE/FAX, REPOINDEUR/FAX.

On peut envoyer un fax de différentes manières :

• Envoi depuis panneau de contrôle du fax.
• Envoi depuis ordinateur. Voir "Utilisation de l'imprimante depuis ordinateur".

En outre, on peut envoyer manuellement un fax depuis un téléphone branché, ici permet de parler avec l'interlocuteur avant d'envoyer le fax.

Envoi depuis panneau de contrôle du fax

Pour envoyer un fax, allumer l'imprimante, vérifier qu'elle soit branchée à la ligne téléphonique et attendre qu'elle soit en ligne.
2 Positionner l'original sur le plan de balayage, appuyer sur le bouton Demarrage Fax en couleurs et en noir et blanc pour acquerir le document au moyen du scanneur et le charger dans la mémoire.

L'afficheur indique que l'opération d'acquisition est en cours.

remark: vérifier que le correspondant soit habilité à la réception de fax en couleurs.

3 A la fin du balayage, l'afficheur indique la possibilité d'acquerir d'autres pages.
4 Appuyer sur la touche 1 pour l'acquisition d'autres pages ou bien sur la touche 0 pour quitter la phase d'acquisition et envoyer le fax.
5 Composer le numero de téléphone du fax auquel on peut envoyer le document avec :
Le clavier numérique (envoi manuel) et à la fin appuyer sur le bouton Démarrage Fax.
- Avec l'Agenda en le sélectionnant depuis la liste des numérios prênts (envoi automatique avec agenda) et à la fin appuyer sur la touche Démarrage Fax.

Utiliser l'agenda du fax

L'agenda disponible sur le fax est en mesure de mémoriser jusqu'à 10 noms en appuyant sur la touche "Agenda" sur le panneau de contrôle du fax.

Pour chaque nom on peut<mémoriser :

• Numéro de téléphone fax où sont disponibles 48 caractères (maxi)
• Nom que l'on peut rappeler avec disponibilité de 16 caractères.

remark : la saisie des noms peut etre effectue uniquement depuis le programme "Toolbox" a travers l'ordinateur.

L'usager en appuyant sur la touche "Agenda" sur le panneau de contrôle du fax entre dans le répertoire pour rappeler les noms présents ou bien pour rappeler le dernier numéro de téléphone/fax appelé. L'agenda contient au maximum 10 noms.

1 Appuyer sur le bouton "Agenda" l'afficheur indique la possibilité de rappeler le dernier numero saisi. remarque : appuyer sur la touche Demarrage Fax pour composer le dernier numero saisi.
2 Appuyer sur le bouton "Agenda" sur l'afficheur apparait le premier numero de fax saisi dans l'agenda.
3 Appuyer sur le bouton "Agenda" a plusieurs reprises pour parcourir la liste des noms prsentes jusqu'à la visualisation du numero désire et appuyer sur Demarrage Fax pour confirmer la selection.

L'impression des rapportes sur l'activité déroulée par le fax est disponible depuis le panneau de contrôle du fax en appuyant sur le bouton "Rapports".

L'imprimante, en appuyant sur le bouton "Rapport", indique sur l'afficheur deux possibités d'impression:

• Rapport dernierie transmission: appuyer sur le bouton "Rapports" et ensuite sur le bouton Demarrage Fax.
• Rapport activité modalité Fax: appuyer sur le bouton "Rapports" deux fois et ensuite sur le bouton Demarrage Fax.

L'impression du rapport de la dernière transmission peut être activée sur "toujours", et ensuite à chaque fax est automatiquement imprimé un rapport fax envoyé, ou bien il est imprimé uniquement en cas d'erreur durant la transmission (attribution par défaut), ou bien il n'est jamais imprimé.

Pour habiliter ou désactiver ces conditions il faut selectionner le menu de Configuration du fax depuis le programme "Toolbox".

Le rapport de transmission est constitué par deux identificateurs : le numéro de téléphone appelé et le número de réponse obtenu après avoir établi la liaison, le résultat, etc.

Le rapport activité modalité fax fournit une impression du livre journal du fax où sont prsentes 42 positions mémorisées sur l'activité déroulée par le fax.

En automatique le livre journal du fax est imprimé toutes les 32 opérations effectuees.

Rapport du fax en cas de coupure de courant

En cas de coupure de courant électrique, après l'allumage successif, est imprimé un rapport et sur l'afficheur apparait un message qui demande la réintroduction de la date et de l'heure.

En cas de coupure de courant et si les données sont perdues dès l'allumage est imprimé un rapport sur l'activité déroulée par l'imprimante.

RÉTABLISSEMENT DATE ET HEURE DU FAX (MODELE FAX)

S'il y a une coupure de courant, les messages mémorisés seront perdus, etès l'allumage successif de l'imprimante est imprimé un rapport avec l'activité déroulée.

Les données containes dans la mémoire ne sont pas sauvégardées dans une copie de réserve et donc sont perdues ; les informations aussi concernant la date et l'heure doivent réintroduites.

Pour programmer manuelles la date et l'heure, allumer l'imprimante, sur l'afficheur de l'imprimante apparait la demande de programmation de la date et de l'heure courantes.

Appuyer sur la touche 1 suivie du bouton de Demarrage Fax. Sur l'afficheur apparait le message pour programmer la date.

Entrer la date et appuyer sur le bouton de Démarrage Fax. Sur l'afficheur apparait le message pour programer l'heure. Entrer l'heure et appuyer sur le bouton de Démarrage Fax.

Appuyer sur la touche 1 pour valider ou bien sur la touche 0 pour revenir à la programmation de la date.

MODIFICATION DES ATTRIBUTIONS FAX : DÉFINITION ET CLAIR/OBSCUR (MÔTURE FAX)

Le réglage de la définition est programmable en appuyant sur la touche présente sur le panneau de contrôle du fax. Les options possibles sont: normal, fin et Photo disponibles en modalité Noir et blanc ou bien fin et Photo pour la Couleur.

En modalité photo la définition est programmée su fin et on attribue les niveaux de tons avec diffusion d'erreur sur une échelle de couleurs en tonalité grise.

remark : la définition peut être modifiée durant la phase d'acquisition de plusieurs pages, l'effect des variations sera visible après la page successive à la modification.

Le contraste est régiable uniquement depuis le programme "Toolbox" à travers l'ordinateur, l'imprimante permet une variation comprise entre 8 niveaux de contraste.

ÉLIMINATION DES FAX EN MÉMOIRE (MODELE FAX)

La réception des fax en mémoire est automatique et a lieu lorsque :

• l'imprimante est occupée par d'autres activités (par exemple impression depuis ordinateur)
• erreurs générates sur l'imprimante (papier terminé, encre terminée, etc..).

L'impression des documents présents dans la mémoire est automatique et a lieu à peine l'imprimante est libre ou bien à peine l'erreur a été résolue.

Durant la réception du fax en mémoire, l'afficheur indique un message d'informations où il indique la présence de documents mémorisés.

Durant l'activité d'impression fax de la mémoire, on peut :

• receivevoir d'autres documents en mémoire.
• appeler depuis le téléphone externe (si présente) branché à l'imprimante.

INTERRUPTION DE LA TRANSMISSION/RéCEPTION FAX (MODELE FAX)

L'interruption d'une activités en cours sur le fax est possible à tout instant en appuyant sur la touche C. L'imprimante interrupt l'activité en cours.

MODIFICATION DU TYPE DE SONNERIE POUR LA RÉPONSE (DIFFÉRENCE DES SONNERIES) (MODELE FAX)

L'imprimante peut émettre 3 types de tonalités :

• Sonnerie : sonnerie téléphone et sonnerie téléphonefax
• Alarme et averissement : pour régler le niveau du signal d'erreur
  Moniteur de ligne : pour entendre les tonalités de ligne durant la seLECTION du numero.

Réglage du volume

L'imprimante permet de régler le volume dessons.

Le réglage a lieu depuis ordinateur à travers le programme "Toolbox" et peut être programmé séparément pour les trois secteurs : sonnerie, alarmé et averissement, Moniteur de ligne.

3 UTILISATION

DE L'IMPRIMANTE

DE UN ORDINATEUR

AVANT DE COMMENCER

LE TOOLBOX

LE GESTIONNAIRE D'ETAT DE L'IMPRIMANTE

IMPRESSION, COPIE ET NUMÉRISATION À L'AIDE DU TOOLBOX

IMPRESSION À L'AIDE DE L'APPLICATION EN UTILISANT LES PROPRIÉTÉS D'IMPRESSION

NUMÉRISER UN ORIGINAL DE L'APPLICATION

NUMÉRISER UN ORIGINAL DU PANNEAU ANTÉRIEUR DE L'IMPRIMANTE

TRANSFERT DE FICHIERS DEPUIS LA CARTE MÉMOIRE VERS L'ORDINATEUR

CONFIGURATION DES PARAMÉTRES POUR AMéliORER LA QUALITÉ DU TIRAGE DES CLICHES

DEFINITION DES PARAMÉTRES POUR LA ConnEXION WI-FI

UTILISATION DU MODE SERVEUR WEB (MODELE WIRELESS)

CONFIGURATION DU SYSTÉME BLUETOOTH (MODELE WIRELESS)

ATTRIBUTIONS DU FAX DEPUIS LE PROGRAMME TOOLBOX (MODELE FAX)

ENVOYER UN FAX EN UTILISANT L'ORDINATEUR (MODELE FAX)

Ce chapitre décrit en général les informations basique pour le fonctionnement, en mettant en condition d'utiliser l'imprimante quand elle est branchée à un ordinateur. Pour des informations supplémentaires et pour exploiter tous les avantages des options offertes, se reporter à l'Aide en Ligne. Pour acceder à l'Aide en Ligne de Windows :

1 Sélectionner le bouton Aide dans les fenêtres de dialogue.

Avant de commencer :

1 Contrôler que l'imprimante et l'ordinateur sont branchés correctement et que le CD-ROM du logiciel "Installation" a été installé avec succès sur l'ordinateur, comme indiqué dans le Feuille d'Installation fourni avec l'imprimante.
2 Charger le papier sur lequel on peut imprimer. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier".
3 Contrôler que les indicateurs de l'encre noire et colorée situés sur le panneau antérieur ne clignotent pas, ou ne sont pas illuminés. S'ils clignotent ou sont illumines, on conseille de replacer les cartouches relatives. Pour des informations supplémentaires, se reporter à la rubrique "Remplacement de cartouches d'encre".

LE TOOLBOX

Le Toolbox permet de contrôler l'impression, la copie, et la numérisation directement d'une interface unique à l'aide de l'afficheur de l'ordinateur. On peut aussi télécopier le document qu'on a numérique avec l'imprimante tout en un, si l'ordinateur a charge une application fax, pourvue d'un modem. Pour le modele Wireless, vous pouvez définir les paramètres nécessaires pour acceder à un réseau Wi-Fi. Le Toolbox se trouve dans le CD-ROM "Installation" et est installé automatiquement sur l'ordinateur quand on installe le logiciel contenu dans le CD-ROM.

remark: l"Installation guidée de l'imprimante" utilise un protocole réseau pour envoyer et receivevoir les informations. Durant cet échange d'informations, si le logiciel de sécurité installé sur votre ordinateur est actif, il est possible que certaines communications soient bloquées ; vous devrez donc vous assurer que le port réseau utilisé par l'imprimante soit "ouvert", à savoir non susceptible de lesbloquer (le paramètre prédéfini du port de l'imprimante est l'UDP.

Si vous notez un fonctionnement irrégulier ou discontinu, vérifie les paramètres du logiciel de sécurité installé sur l'ordinateur, environnement Windows 2000/XP. Pour effectuer cette opération, sélectionnez la connexion concernée parmi les "Ressources réseau" et, du bouton droit de la souris, accédez aux propriétés, puis aux paramètres du logiciel de sécurité : il convient de désactiver les ports UDP ou, en cas de doutes, de désactiver l'action protectrice du logiciel de sécurité.

remark: l"Installation guidée de l'imprimante", environnement Mac OS X, ne detecte que les imprimantes partagées via l'option "Partage d'imprimantes" en cas d'installation sur l'ordinateur du système Mac OS X 10.2 ou versions ultérieures.

De l'écran principal du Toolbox on peut :

• Imprimer des images et faire des copies.
• Numériser documents ou photos et decide ou envoyer l'image numériisée.

• Voir combien d'encre reste encore dans la cartouche d'encre installée.
  Acceder aux options Solutions et Assistance, ou on peut :

• Nettoyage et test des buses des cartouches d'encre.
  Aligner automatique les cartouches d'encre pour améliorer la qualité d'impression.

• Trouver l'adresse du site web du producteur, où on peut avoir les informations nécessaires à l'achat de cartouches d'encre neuves.
• Acceder aux information sur le dépannage.

Acceder à la fonction pour améliorer la qualité des images.
- Accès au paramétrage réseau pour le mode sans fil (Wi-Fi) (modèle wireless).
- Accès au paramétrage réseau pour le mode sans fil (Bluetooth) (modèle wireless).
Acceder à la fonction Attributions du fax pour la modalité fax (modèle fax).

remark : (modèle wireless) si l'imprimante étaitAAParavant configurée pour le mode Bluetooth et si vous ne souhaitez plus l'utiliser (ou si vous souhaitez utiliser le mode Wi-Fi à sa place), executez le programme Toolbox et, parmi les paramètres, désactivez "Bluetooth". Les modes Bluetooth et Wi-Fi ne peuvent être actifs en même temps.

Le Gestionnaire d'Etat de l'Imprimante donne des informations sur I'etat actuel de I'imprimante.

S'il est installé d'une manière permanente sur l'ordinateur quand on installe le logiciel contenu dans le CD-ROM "Installation".

Affché automatiquement au début de l'impression ou de la copie, le Gestionnaire d'Etat :

• Affiche une représentation graphique du pourcentage d'impression ou de la copie deja effectué.
• Affiche le nombre de la page en train d'être imprimée ou copiee, par rapport au nombre total de pages à imprimer ou copier.
• Affiche une représentation graphique de la quantité estimée d'encre, en pourcentage, encore disponible dans les cartouches colorées et noires.
• Permet d'annuler l'impression ou la copie.
  Fournit l'adresse du site web du producteur, ou on peut avoir tous les informations nécessaires à l'achat de cartouches d'encre neuves.

Le Gestionnaire d'Etat s'arrête automatiquement à la fin de l'impression ou de la copie, mais on peut le fermer à l'aide de l'icone sur la barre des tâches de Windows à tout moment.

Si on decide d'éteindre le Gestionnaire d'État pendant une impression ou une copie, il sera réaffiché automatiquement dans les conditions suivantes :

• Quand le niveau d'encre resté dans les cartouches et bas, ou quand l'encre dans les cartouches est terminé. Un point d'exclamation coloré indiquera que la cartouche a un bas niveau d'encre (coloré, noir, ou tous les deux) et l'importance de la condition. Il apparitraient des fenêtres à glissières, avec l'adresse du site web du producteur où on peut avoir les informations nécessaires à l'achat de cartouches d'encre neuves.

Le Gestionnaire d'Etat de l'Imprimante affiche aussi des fenêtres à glissières d'erreur quand :

L'imprimante a terminé le papier.
Lya un bourrage papier.
On a sélectionné une dimension de papier faux.
L'imprimante est occupée avec une autre tâche.
L'imprimante n'a pas ete reconnue.
Le chariot des cartouches d'encre est bloqué.
L'imprimante ne fonctionne pas (erreur de système).

Dans tous les cas ci-dessus indiqués, on peut désir si continuer ou annuler l'impression, en cliquant le bouton relatif sur l'écran.

Pour acceder au Toolbox :

1 Cliquer sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows et sélectionner Toolbox, ou cliquer sur Demarrer > Programmes ou Toutes les Programmes > Olivetti > Olivetti Toolbox. Le Toolbox sera affchéé.

remark : en milieu Mac OS X le programme Toolbox est disponible en cliquant sur l'icone presente sur le bureau ou bien en le selectionnant sur la liste des programmes installés.

La zone principale du Toolbox comprend les iconônes, qui représentent les différentes outils disponibles.

Icône	On peut :
Imprimante photographique	• Parcourir le disque dur ou la mémoire de l'appareil photo numérique pas compatible PictBridge/DPOF branché à l'ordinateur, pour trouver le dossier contenante les photos à imprimer. • Sélectionner toutes les photos mémorisées dans le dossier ou seulement les photos particulières que l'on veut, et désir combien de copies imprimer. • Sélectionner le type de papier sur lequel imprimer, et sa dimension. • Sélectionner si imprimer les photos sur une seule page, deux photos sur une page ou quatre sur une page. • Imprimer une Feuille d'Index des photos. • Imprimer les photos qu'on a choisis.
Photocopieur	• Définir le type de document à copier. • Choisir le papier sur lequel on veut copier, et sa dimension. • Définir la qualité de la copie. • Illuminer ou foncer la copie, et désfinir si on la veut en couleurs ou en noir et blanc. • Sélectionner la mise en page de la copie imprimée : faire des copies multiples de la même image sur une seule page, faire des copies de la dimension d'un poster en définissant le nombre de pages sur lesquelles on adapte les images copiées, cloner l'image copée toutes les fois nécessaires sans redéfinir la dimension de l'image, ou seulement imprimer l'image copée sur une page. • Agrandir ou réduire le document ou la photo à copier, ou régler automatiquement sa dimension, de manière à ce qu'il s'adapte à la dimension du papier sélectionnée. • Sélectionner le nombre de copies à faire.
Transférer des fichiers depuis une carte	• Le contenu de la carte mémoire insérée dans l'imprimante peut être transféré dans un dossier de l'ordinateur. Se reporter à la rubrique "Transfert de fichiers depuis la carte mémoire vers l'ordinateur".
Numérisation sur fichier	• Numériser une aperçu du document ou de la photo place sur la vitre du scanner. • Utiliser la sélection pour délimiter la zone de l'aperçu de l'image que l'on veut numérique.
Numérisation sur application	• Tourner, agrandir ou réduire l'aperçu de l'image.
Numérisation sur courriel	• Définir le type de document à numérique, et s'il est complètement en couleurs, à des échelles de gris ou s'il est en noir et blanc.
Numérisation sur fax	• Définir la résolution, la profondeur des couleurs, la luminosité et les contrastes de l'image numérique. Selon l'outil sélectionné :• Avec Numérisation sur fichier, enregistrer l'image numériqueée dans un format TIFF (.tif), bitmap (.bmp) ou JPEG (.jpg) dans un dossier de l'ordinateur. • Avec Numérisation sur application, numériser le document ou la photo dans un application sélectionnable (comme des programmes graphiques, un programme pour l'élaborations des textes ou un logiciel de PAO). • Avec Numérisation sur courriel, inclure le document ou la photo numérique, dans un format comprime (.jpg, à un courriel ouvert par défaut dans l'application e-mail de l'ordinateur. • Avec Numérisation sur fax, numériser le document ou la photo, en format .jpg comprime, dans un applicatif fax sélectionnable.
Lien	On peut :
Aide	• Avoir des informations supplémentaires sur le sujeit affiché à ce moment-là.
Solutions et assistance	• Nettoyer et tester les cartouches d'encre.
	• Aligner automatiquement les cartouches d'encre. Pour des informations supplémentaires, se reporter à la rubrique “Alignment des cartouches d'encre à l'aide du Toolbox”.
	• Trouver l'adresse du site web du producteur, où on peut avoir tous les informations nécessaires à l'achat de cartouches d'encre neuves.
	• Accéder aux information sur le dépannage.
Paramètres	• Changer les paramètres standard du Toolbox.

IMPRESSION À L'AIDE DE L'APPLICATION EN UTILISANT LES PROPRIÉTÉS D'IMPRESSION

1 Avc le document ou la photo ouvert dans l'application que I'on est en train d'utiliser, cliquer sur Fichier > Imprimer pour afficher la boite de dialogue Imprimer.
2 Clicer sur Preférences ou Propriétés, selon le système d'exploitation chargé. L'écran de l'interface utilisateur du pilote de l'imprimante est affché, en permettant l'utilisation de l'imprimante Tout En Un, comme indiqué dans le tableau suivant.

Preférences / Propriétés : On peut :

Papier/Qualité

• Sélectionner manuellement si le document à imprimer est formé seulement par des textes ou graphique noirs, une combinaison de textes noirs et graphiques colorées ou photos, ou seulement photos, ou si l'imprimante détecte automatiquement le document, formé par une combinaison de textes noirs ou graphiques colorées ou photos.
• Sélectionner le type de papier que l'on peut utiliser, et sa dimension.
• Définir la dimension, si elle est en pouces ou en millimètres, de tous les papier personalisés que l'on peut utiliser.
• Sélectionner l'impression sans bords après avoir sélectionné couché, Glacé ou Cartes comme type de papier.
• Sélectionner si on charge le papier manuellement, en considérant que si l'on charge un type de papier qui est plus petit que la sélection effectuee, l'imprimante expulsera le papier, en permettant de charger le papier selon la dimension selectionnée.
• Sélectionner la qualité des impressions selon les besoins.
• Sélectionner si on peut imprimer les photos en couleurs naturelles (Qualité Photo) quand on charge du papier photographique et sélectionner les photos comme type de document choisi.
• Sélectionner si on peut imprimer en noir et blanc ou en Couleurs, selon le document original.
• Définir le nombre de copies à imprimer, et si on veut ou pas commencer à imprimer de la première page à la première.
• Retourner aux paramètres de l'écran où il y a les paramètres standard, ou sauvegarder les paramètres de manière à ce qu'ils puissant être appliqués à tous les prochains travaux d'impression.

Préférences / Propriétés :	On peut :
Mise en page	• Sélectionner pour imprimer des pages individuelles du document, ou des photos, sur une seule mise en page. • Sélectionner pour imprimer des pages multiples sur un seul feuille de papier, en ajustant les 2, 3, 4 ou 8 pages du document, ou des photos, sur un seule feuille. • Définir l'ordre dans lequel les pages multiples seront adaptées sur un seul feuille de papier, et si placer les bords autour des images individuelles de la page sur un seule feuille de papier. • Sélectionner pour imprimer des pages multiples pour poster, en élargissant les contenus d'une page individuelle sur plusieurs feuilles de papier. • Définir sur combien de feuilles adapter l'image poster sélectionnée et decide si placer un cadre autour de chaque image qui composera le poster. • Retourner aux paramètres de l'écran où il y a les paramétrres standard, ou sauvégarder les paramètres de manière à ce qu'ils puisent être appliqués à tous les prochains travaux d'impression.
Niveau de l'Encre	• Voir la quantité d'encre restée dans les cartouches noires et colorées. • Se relier directement à l'écran de Maintenance du Toolbox où on peut avoir les informations sur la maintenance et le dépannage. • Avoir une liaison directe à l'adresse du site web du producteur, où on peut avoir tous les informations nécessaires à l'achat de cartouches d'encre neuves.

NUMÉRISER UN ORIGINAL DE L'APPLICATION

1 Placer le document ou la photo sur le capot du scanner avec le cote à numérique face vers le bas. Contrôler que l'angle supérieur gauche de l'originale soit aligné avec l'angle supérieure gauche du capot même. Pour des informations supplémentaires, se reporter à la rubrique "Positionnement du Document sur la Vitre du Scanner".
2 Acquérir l'image de l'application.

L'écran de l'interface utilisateur du pilote du scanner sera affiché avec une aperçu à basse résolution du document ou de l'image sur le côte gauche de l'écran. On peut :

• Sélectionner la zone de l'image que l'on peut numériser pour voir l'aperçu.
  Tournier, élargir ou réduire l'image dans l'aperçu.
• Numériser une nouvelle aperçu, au cas où l'on a accidentellement enlevé l'original de la vitre du scanner.
  Lancer la numérisation finale selon les paramètres établis.

Sur le côté droit de l'interface du pilote de l'écran du scanner, personnelier les paramètres comme indiquédans le tableau suivant :

Driver du scanner :	On peut :
Standard	Définir si le document à numériser est formé seulement par textes ou grafica noires, une combinaison de textes noires ou graphiques colorés ou photos, ou seulement photos, et pour cela numériser à 150 dpi, 300 dpi ou 600 dpi.Sélectionner si numériser complètement en couleurs à 24 bits/pixel, en gris à 8 bits/pixel ou en noir et blanc à 1 bit/pixel.Retourner aux paramètres de l'écran où il y a les paramétrages standard, ou enregistrer les paramètres de moyen que ils peuvent être appliqués à tous les prochains travaux d'impression.
Personnaliser	• Sélectionner la résolution de numérisation. • Sélectionner l'intensité des couleurs, c'est-à-dire le nombre des différentes couleurs qui peuvent être représentées en numéro de bits. • Eclaircir ou foncer l'image à numériser. • Augmenter ou réduire les contrastes de l'image à numériser. • Activer un filtré qui règle l'image, par exemple quand on numérique les pages des magazines. • Retourner aux paramètres de l'écran où il y a les paramètres standard, ou sauvégarder les paramètres de manière à ce qu'ils puisent être appliqués à tous les prochains travaux d'impression.

NUMÉRISER UN ORIGINAL DU PANNEAU ANTÉRIEUR DE L'IMPRIMANTE

1 Placer le document ou la photo sur le capot du scanner avec le cotoé à numérique face vers le bas. Contrôler que l'angle supérieur gauche de l'originale soit aligné avec l'angle supérieure gauche du capot même. Pour des informations supplémentaires, se reporter à la rubrique "Positionnement du Document sur la Vitre du Scanner".
2 Appuyer sur le bouton Numériser dans le panneau antérieur de l'imprimante. Il apparaitra une fenêtre à glissières avec les Outils suivants : Numérisation sur fichier, Numérisation sur application, Numérisation sur courriel et Numérisation sur fax. Sélectionner la destination à laquelle on peut envoyer l'image numérique, en cliquant sur l'icone de l'Outil correspondant. Pour des informations supplémentaires, se reporter à la rubrique "Impression, Copie et Numérisation à l'Aide du Toolbox". L'écran de l'interface utilisateur du pilote du scanner est affiché avec une aperçu à basse résolution du document ou de l'image sur le côte gauche de l'écran. On peut :
- Sélectionner la zone de l'image que l'on peut numériser pour voir l'aperçu.
Tourner, élargir ou réduire l'image dans l'aperçu.
- Numériser une nouvelle aperçu, au cas où on a accidentellement enlevé l'original de la vitre du scanner.
Lancer la numérisation finale selon les paramètres établis. Sur le côté croit de l'interface du pilote de l'écran du scanner, personneliser les paramètres comme indiquédans le tableau suivant :

Driver du scanner :	On peut :
Standard	Définir si le document à numériser est formé seulement par textes ou grafica noirs, une combinaison de textes noirs ou graphiques colorées ou photos, ou seulement photos, et pour cela numériser à 150 dpi, 300 dpi ou 600 dpi.Sélectionner si numériser complètement en couleurs à 24 bits/pixel, en gris à 8 bits/pixel ou en noir et blanc à 1 bit/pixel.Retourner aux paramètres de l'écran où il y a les paramètres standard, ou sauvegarder les paramètres de manière à ce qu'ils puissant être appliqués à tous les prochains travaux d'impression.
Personnaliser	Sélectionner la résolution de numérisation.Sélectionner l'intensité des couleurs, ce qui veut dire le nombre de différentes couleurs qui peuvent être représentées en numéro de bits.Eclaircir ou foncer l'image à numériser.Augmenter ou réduire les contrastes de l'image à numériser.Activer un filtrtre qui règle l'image, par exemple quand on numérique les pages des magazines.Retourner aux paramètres de l'écran où il y a les paramètres standard, ou sauvegarder les paramètres de manière à ce qu'ils puissant être appliqués à tous les prochains travaux d'impression.

1 Insérer la carte mémoire contenant les fichiers à transférer dans le logement correspondant de l'imprimante. Se reporter à la rubrique "Insertion et Retrait des cartes mémoire".
2 Cliquer sur I'icone Toolbox de la barre de taches de Windows, ou cliquer sur Demarrer > Programmes ou Tous les programmes > Olivetti > Olivetti Toolbox. Le Toolbox sera affiché.
3 Cliquer sur I'icone Transfert de fichiers depuis carte memoire.
4 Cliquer sur le bouton Parcourir, et selectionner le dossier de l'ordinateur dans lequel transférer les fichiers.
5 Pour selectionner le dossier desirede, cliquer sur le bouton OK.
6 Cliquer sur le bouton Transfeder, pour lancer le transfert des fichiers depuis la carte mémoire vers l'ordinateur.

remark : pour annuler le transfert des fichiers et returner à l'écran principal du Toolbox, cliquer sur le bouton Annuler. Pour des informations supplémentaires, cliquer sur Aide.

CONFIGURATION DES PARAMÉTRES POUR AMéliORER LA QUALité DU TIRAGE DES CLICHES

1 Entrer le programme "Toolbox" pour avoir accès aux fonctions d'amélioration de la qualité de l'image.
2 Sélectionner l'onglet "Imprimer photo" pour appliquer un filtré de correction.
3 Sélectionner la photo à tirer en cliquant avec la souris sur la liste disponible sur l'écran pour appliquer un contrôle de correction du cliché.
4 Appliquer le filtr de correction desired en cliquant sur la boite qui le precede.

Les ajustements pour la correction sont multiples et dépendent du résultat que l'on peut obtenir.

On peut par exemple améliorer la définition des détails, appliquer un contraste approprié au cliché et d'autres effets.

5 Pour imprimer la photo modifiée, cliquer sur le bouton "Imprimer".

On peut définir le nombre de tirages avant de cliquer sur le bouton Imprimer.

Pour pouvoir configurer le réseau, il faut avoir connecté l'imprimante et installé le logiciel.

En cas de problèmes, veuilles consultier le chapitre "Connexion Wi-Fi de l'imprimante" et "Avant de commencer" pour plus de détails.

Toolbox est le logiciel qui gère les fonctions mises à la disposition de l'imprimante et, pour le modele Wireless, il permet d'exécuter la configuration du réseau.

remark : (modèle wireless) si l'imprimante étaitAAParavant configurée pour le mode Bluetooth et si vous ne souhaitez plus l'utiliser (ou si vous souhaitez utiliser le mode Wi-Fi à sa place), executez le programme Toolbox et, parmi les paramètres, désactivez "Bluetooth". Les modes Bluetooth et Wi-Fi ne peuvent être actifs en même temps.

remark: l"Installation guidée de l'imprimante" utilise un protocole réseau pour envoyer et receivevoir les informations. Durant cet échange d'informations, si le logiciel de sécurité installé sur votre ordinateur est actif, il est possible que certaines communications soient bloquées ; vous devrez donc vous assurer que le port réseau utilisé par l'imprimante soit "ouvert", à savoir non susceptible de lesbloquer (le paramètre prédéfini du port de l'imprimante est l'UDP).

Si vous notez un fonctionnement irrégulier ou discontinu, vérifie les paramètres du logiciel de sécurité installé sur l'ordinateur, environnement Windows 2000/XP. Pour effectuer cette opération, sélectionnez la connexion concernée parmi les "Ressources réseau" et, du bouton droit de la souris, accédez aux propriétés, puis aux paramètres du logiciel de sécurité : il convient de désactiver les ports UDP ou, en cas de doutes, de désactiver l'action protecrice du logiciel de sécurité.

remark: les paramètres sans fil de tous les périhériques d'un réseau sans fil doivent être les mêmes pour qu'ils puissant communiquer. Lorsque vous ajoutez pour la première fois l'imprimante à un réseau sans fil, celle-ci ne peut communiquer avec les périhériques du réseau. Il faut que l'adaptateur de réseau sans fil de l'imprimante ait les mêmes nom de réseau (SSID), canal sans fil et évientuelle clé de protection sans fil (WEP ou WPA) et les configurer, comme pour les autres périhériques du réseau. Pour pouvoir déclarer ces paramètres, il faut exécuter le programme Toolbox qui figure sur la liste des applications de l'ordinateur et Sélectionner "Paramètres".

remarque : le logiciel Toolbox, et ses paramètres Wi-Fi, est compatible avec l'environnement Windows 2000/XP. Dans l'environnement Macintosh, OS X 10.2 ou versions ultérieures, vous pouvez l'exécuter à partir du Finder, sur la liste des programmes disponibles, ou en double-cliquant sur le document Toolbox du dossier dans lequel le logiciel de l'imprimante a été installé.

Saisissez les paramètres du réseau pour permettre à ce dernier de reconnaître l'imprimante en vous assurant que le réseau sans fil dans lequel vous souhaitez installer l'imprimante soit opérationnel. Paramètres Wi-Fi requis : SSID (nom de réseau) du réseau utilisé ; canal sans fil (mode Ad-Hoc seulement) utilisé par l'ordinateur ; mode de communication ; clé WEP utilisé par le réseau sans fil. remarque : l'ordinateur de bureau ou portable avec support de connexion réseau sans fil (mode Ad-Hoc seulement) doit être en état de fonctionner et configéré correctement. remarque : si vous venez d'acheter un ordinateur portable ou de bureau doté de la fonctionnalité Wi-Fi, il vous faut définir les paramètres de cette fonctionnalité avant ceux de l'imprimante.

Ci-dessous sont indiqués les champs de définition des paramètres réseau :

• Activation de la fonctionnalité Wi-Fi : pour activer ou désactiver la communication sans fil. Si elle est désactivée, vous pouvez toutes acceder à l'imprimante via la connexion USB.

• Modes de communication sans fil disponibles : permettant de selectionner le type de connexion au réseau Wi-Fi.

• Ad-Hoc (Peer-to-Peer) (paramétrage prédéfini): l'imprimante communique directement avec l'ordinateur au lieu de passer par un point d'accès ou une station de base. Chaque périphérique sans fil d'un réseau en mode Ad-Hoc doit-disposer d'un adaptateur de réseau sans fil. L'adaptateur permet à chaque périphérique de communiquer avec les autres périphériques du réseau. L'utilisation du mode Ad-Hoc est généralement limitée aux réseaux sans fil simples et de dimensions réduites car les performances tendent à diminuer considérablement en cas de connexion de plus de six périphériques au réseau.
  Infrastructure (point d'accès): l'imprimante communique avec les ordinateurs du réseau via un point d'accès sans fil. Le point d'accès sert de nœud ou de passerelle centrale et connecte des péripériques sans fil. En mode Infrastructure, toutes les communications sans fil entre les péripériques du réseau passent à travers un point d'accès. Chaque péripérique du réseau sans fil doit dispose d'un adaptateur de réseau sans fil pour se connecter au point d'accès.

• Canal : indique le parcours emprunté par les données numériques. Par défaut, le canal est besoin automatiquement, mais vous pouvez indiquer un canal spécifique pour améliorer la réception/ transmission des données en cas de perturbations ou d'interférences (Ad-Hoc).

• Nom du réseau sans fil (SSID): indique le nom du réseau sans fil auquel doit appartenir l'imprimante. Il faut déclarer le nom exact du réseau pour pouvoir ajouter l'imprimante au groupe de dispositifs du réseau.
  Authentication : selectionner ce mode vous permet de vous connecter à d'autres dispositifs du réseau sans fil. Chaque dispositif peut avoir une clé d'accès spécifique qui dépend de la typologie du réseau.

• Système ouvert : les dispositifs du réseau n'ont pas de clé d'accès et le réseau est donc ouvert à n'importe quel type de connexion.

• Clé partagée : les dispositifs du réseau partagent une clé d'accès au réseau.
  EAP-PSK (Infrastructure): EAP signifie Extensible Authentication Protocol et utilise l'algorithmme PSK. Un protocole d'authentication a sens unique qui authenticate le client en utilisant un mot de passage protégé par l'algorithmme PSK. Le PSK (Pre-Shared Key) utilise des mots de passer ou des clés saisis manuellement pour permettre la protection. Le PSK est conçu de sorte que l'utilisateur puisse l'installer facilement chez lui ou dans un bureau de petites dimensions.

• Cryptographie: il s'agit du type de protection activable sur le réseau.
  Un réseau ayant une authentification à système ouvert ne protège pas les utilisateurs en fonction de leur identité et implique généralement la saisie du SSID correct.

• WEP: Ce type de réseau pourrait utiliser la cryptographie WEP (Wired Equivalent Privacy) pour fournir un premier niveau de protection contre d'occasionnels utilisateurs indiscerts. Un maximum de 4 clés WEP est disponible : WEP clé 1, WEP clé 2, WEP clé 3, WEP clé 4. Les clés de protection peuvent être alphanumerices ou hexadécimales.
  WPA: En mode Infrastructure, avec l'authentication EAP/PSK, la cryptographie WPA est utilisée. Ce mode offre une protection meilleure et plus sure que le WEP.

Déclaration des adresses du réseau

La déclaration de la typologie du réseau terminée, il faut saisir les paramètres de reconnaissance de l'imprimante, qui doivent respecter les spécifications du protocole réseau TCP/IP et, par conséquent, l'adresse du réseau (IP), le masque d'appartenance (subnet mask) et la passerelle (gateway).

remark : il est conseilé d'enregistrer ou d'imprimer cette page de configuration : les données sont importantes pour d'eventuels paramétrages ultérieurs. Il est toutefois toujours possible d'afficher cette page depuis le programme Toolbox en sélectionnant les paramètres réseau "Wi-Fi" ou depuis le menu

Démarrer > Programmes > Any_way Wi-Fi > Configuration.

Ci-dessous sont indiqués les champs de définition des adresses réseau :

• Configuration manuelle de l'adresse IP : nécessaire en cas d' indisponibilité d'un serveur DHCP qui assigne automatiquement une adresse réseau. Dans ce cas, il faut exécuter la configuration manuelle, qui consiste à saisir les adresses réseau disponibles (IP, subnet mask, gateway).
• Nom d'hôte : il s'aqit du nom de l'imprimante en réseau.
  L'adresse IP, le masque d'appartenance et la passerelle prédéfinie : les noms univoques des paramètres réseau nécessaires sont ceux qui sont requis par le TCP/IP (Transmission Control Protocol/Internet Protocol, un protocole de communication qui définit la manière dont les données sont transmises aux périphériques du réseau). Virtuellement, tous les systèmes d'exploitation modernes offrent l'assistance TCP/IP et la plupart des réseaux de grandes dimensions s'appuient sur le protocole TCP/IP pour le traffic du réseau. Indiquez l'adresse IP, le masque d'appartenance et la passerelle prédéfinie en maintainant la classe d'adresses du routeur Wi-Fi ou du point d'accès.
  Temps d'attente maximum [seconds]: indique le temps pendant lequel le périphérique peut rester en attente avant de receivevoir les données sur le réseau (il dépend des caractéristiques du réseau, notamment de la vitesse).
• Serveur principal WINS et Serveur secondaire WINS : indiquent les caractéristiques d'eventuels serveurs du type WINS Presents sur le réseau pour la gestion des périhériques.
• MDNS: Multicast Domain Name Server. Il est utilisé avec des réseaux locaux (LAN) et en mode Ad-Hoc qui n'utilisent pas les serveurs DNS centraux. Pour executer des noms de service, ce mode permet d'utiliser un DNS alternatif nommé mDNS. Grâce au mDNS, l'ordinateur identifie et utilise n'importe qu'elle imprimante connectée au LAN. Il peut en outre opérer avec n'importe quel autre périhérique autorisé Ethernet et visualisé sur le réseau; dans ce cas, déclarez le nom du service et le nom du domaine.

remark : le mode MDNS est particulièrement utile pour la connexion dans l'environnement Macintosh. Pour plus d'informations, voir le système OS X 10.2 ou versions ultérieures.

Ce mode permet de:gérer l'imprimante (configurée comme périphérique de réseau) de manière simple et pratique.

Cette fonction est disponible uniquement si depuis le programme Toolbox a eté activé la liaison Wireless (Modalité WI-Fi). En utilisant le fureteur pour internet (WEB), on peut en contrôler la condition, configurer les paramètres du réseau ou acceder aux fonctions de l'imprimante.

En utilisant l'imprimante en modalité de réseau, il faut faire attention à l'entrée des clés du réseau afin de pouvoir l'utiliser correctement.

Les clés de protection du réseau sont du type WEP (Wired Equivalent Privacy) et WPA.

L'acronyme WPA signifie Accès Wi-Fi protégé. Ce mode fournit une protection commune, basée sur les protocoles, pour augmenter considérablement le niveau de protection des données et le contrôle de l'accès d'un LAN sans fil. Afin d'améliorer la cryptographie des données, le WPA utilise le TKIP (Temporal Key Integrity Protocol). Afin que l'authentication de l'utilisateur soit plus rigoureuse, le WPA implèmente la norme EAP/PSK (Extensible Authentication Protocol).

remark: le WPA accepte deux solutions de base : Enterprise et Home/SOHO. Dans l'environnement Enterprise avec ressources IT, l'accès WPA est utilisé avec un serveur d'authentication afin de permettre la gestion et le contrôle d'un accès centralisé. Dans l'environnement Home/SOHO, le WPA est exécuté dans un mode Home particulier nommé PSK (Pre-Shared Key), qui utilise des mots de passée ou des clés saisis manuellement pour permettre la protection. Le mode PSK est unconçu pour que l'utilisateur puisse l'instructor facilement chez lui ou dans un bureau de petites dimensions.

remark: Wi-Fi paramètres est compatible avec l'environnement Windows 2000/XP, Macintosh OS X 10.2 ou versions ultérieures.

Accès au mode Serveur Web

Procedez comme suit pour acceder au mode Serveur Web :

1 Depuis le navigateur, saisissez l'adresse IP de l'imprimante dans le champ Adresse du navigateur (si elle a ete definie manuellement) ou depuis le menu Demarrer > Programmes > Any_way Wi-Fi > Configuration.

remarque : dans l'environnement Macintosh OS X 10.2 ou versions ultérieures, vous pouvez l'exécuter à partir du Finder, sur la liste des programmes disponibles, Toolbox > Paramètres > Paramètres Wi-Fi.

La Page d'ouverture de session du mode Serveur Web s'affichera avec les informations.

Sur le menu de navigation de la Page d'ouverture de session, Saisissez le mot de passer.

2 Vous pouvez utiliser la page Web de l'imprimante pour effectuer les opérations suivantes :

• vérifier l'etat de l'imprimante;
• afficher les statistiques du réseau ;
  definir les paramètres du réseau ;
• scanner des pages sur le réseau.

3 Cliquez sur Appliquer pour confirmer les paramètres.

remarque : le mot de passer par défaut est "admin123"

remark : modifier les paramètres réseau sans fil du l'adresse IP de l'imprimante risque de se solder par une déconnexion. En cas de déconnexion, vous devrez évientuèlement utiliser les nouveaux paramètres pour rétablir la connexion. Si le l'adresse IP de l'imprimante se déconnecte du réseau, vous devrez évientuèlement rétablir les paramètres prédéfiinis et réinstaller le logiciel.

remarque : vous ne pouvez pas désactiver le TCP/IP (Transmission Control Protocol/Internet Protocol).

Ce protocole est nécessaire à la communication en mode "Serveur Web".

Saisie des données de codification WEP

Procedez comme suit pour saisir les données de cryptographie WPA en mode Serveur Web :

1 Cliquez sur Réseau/Wireless ("Networking/Wireless").
2 Accedez à Cryptographie pour ajouter les paramètres de codification statique (WEP).
3 Sélectionnez Activé.
4 Saisissez les clés WEP utilisées par le réseau.

Choisissez si les clés doivent être saisies en mode Alphanumérique ou Hexadécimal.

Sélectionnez les clés à utiliser pour cryptographier les données transmises.

5 Cliquez sur Appliquer pour memoriser les clés dans l'imprimante.

remark : si vous avez oublie les clés WEP, affichez-les via le point d'accès. Si le point d'accès ne les affiche pas, reconfigurez le réseau et assignez de nouvelles clés.

Saisie des données de codification WPA

L'option WPA (Wi-Fi Protected Access) fournit une protection commune, basée sur les protocoles, pour augmenter considérablement le niveau de protection des données et le contrôle de l'accès d'un LAN sans fil. Afin d'améliorer la cryptographie des données, le WPA utilise le TKIP (Temporal Key Integrity Protocol). Afin que l'authentication de l'utilisateur soit plus rigoureuse, le WPA implémente le protocole EAP (Extensible Authentication Protocol). En présence du WPA sur le réseau ou PSK (Pre-Shared Key - à clé prépartagée).

Procedez comme suit pour saisir les données de cryptographie WPA en mode Serveur Web :

1 Cliques sur Réseau ("Networking").
2 Sélectionnez Wi-Fi sur la page contenant les paramètres réseau.
3 Accedez à Authentication et cliquez sur Configuration avancée. La page Modes de communication sans fil s'affiche.
4 Sélectionnez Infrastructure et cliquez sur Suivant. Une page s'affiche avec le nom du réseau sans fil.
5 Sélectionnez un nom de réseau (SSID) sur la liste des réseaux identifiés ou saisissez le nom d'un nouveau réseau sans fil. Cliquez sur Suivant. La page Authentication Wi-Fi s'affiche.
6 Sélectionnez EAP/PSK. Si vous optez pour l'EAP/PSK, saisissez une phrase mot de passer (de 8 à 63 caractères, blancs compris) que le logiciel utilisera pour générer une clé prépartagée.

remark : tous les périhériques du réseau doivent utiliser la même phrase mot de passer.

7 Suivre les instructions à l'écran pour configurer l'imprimante selon le type d'authentication et de codification sélectionné. L'opération terminée, cliquez sur Suivant. La page Aperçu configuration s'affiche.
8 Assurez-vous que les données soient correctes, puis cliquez sur Appliquer pour memoriser les clés dans l'imprimante.

Pour pouvoir utiliser la connexion Bluetooth, vous devez disposer d'un téléphone mobile Bluetooth. Allumer l'ordinateur et insérer le CD-ROM "Installation" dans l'unité de disque.

1 Appuyer sur Suivant > sur I'ecran affiché et suivre les instructions.
2 Effectuez l'installation en mode USB. Connectez le cable USB (non fourni) à l'imprimante et à l'ordinateur seulement lorsque cette opération est requise.
3 L'installation en mode USB terminée, ouvre le programme Toolbox (Démarrer > Olivetti > Toolbox). remarque : sur Mac OS X 10.2 ou versions ultérieures, ouvre le programme Toolbox ; vous pouvez l'exécuter à partir du Finder, sur la liste des programmes disponibles.
4 Cliquez sur le bouton "Parametes" pour acceder à la configuration des parametes Bluetooth (sans fil). Activez le mode Bluetooth et appuyez sur "Envoyer parametes" à l'imprimante : attendez la réception automatique des nouveaux parametes (le temps d'attente peut être de quelques minutes). L'imprimante peut alors être utilisé avec le système Wi-Fi.

remark : si l'imprimante a ete programmée precedemment pour le Wi-Fi et que I'on ne veut plus utiliser cette modalite (ou bien si on veut utiliser la modalite Bluetooth à sa place), entra r le programme Toolbox et dans les Attributions Wireless (sans fils) désactiver "Wireless" et appuyer sur "Saisir attributions".

Au terme, toujours depuis le programme Toolbox > Attributions > Bluetooth, activer la modalité Bluetooth et taper "Saisir attributions" à l'imprimante.

Les modalités Bluetooth et Wi-Fi ne peuvent pas'être activées en même temps.

Ci-dessous sont indiqués les champs de configuration des dispositifs Bluetooth :

• Activation de la fonctionnalité Bluetooth : pour pouvoir activer ou désactiver la fonctionnalité Bluetooth.
• Mot de passer : saisissez un mot de passer de protection pour la connexion Bluetooth. Le mot de passer par défaut est 0000, ce qui permet d'imprimer directement n'importe quel fichier .jpg transmis par un dispositif Bluetooth (mobile, PC, etc.) situé dans un rayon de 10 mètres de l'imprimante.
• Confirmer paramètres : pour mémoriser les données dans l'imprimante.

Depuis le programme "Toolbox" on peut effectuer soigneusement le contrôle de toutes les principales fonctions déroulées en modalité fax.

Depuis l'écran principal du programme, Sélectionner l'onglet "Attributions"

Sur l'écran apparaisent toutes les attributions de l'imprimante et celles spécifiques pour le milieu fax.

Les attributions possibles sont :

Impression Rapports du fax
- Agenda du fax
Temps de suspension
- Programmation date et heures
Installation, programmation et réception fax
Assistance

Impression Rapports du fax

Les attributions disponibles sont :

• impression rapport dernière transmission
• Imprime la liste de ceux qui appelent
  impression activité du fax Appuyer sur le bouton "Imprimer" pour effecteur l'impression du compte rendu sélectionné.

Temps de suspension

Pour programmer après combien de temps l'imprimante entre en modalité état de voir.

Agenda du fax

Pour saisir un nom dans l'agenda, selectionner l'onglet "Agenda".

1 Sélectionner la position de l'Agenda où saisir le nom.

remarque: on peut saisir jusqu'à 10 noms.

2 Saisir les caractéristiques du nom à introduire :

• Nombre de positions de 0 à 9
  vitesse de transmission
• número de téléphone
  nom.

3 A la fin,Verifier en cliquant sur la touche "Appliqueur".
4 Pour mémoriser le nom saisi dans la mémoire de l'imprimante, cliquer sur le bouton "Entrer attributions".
5 Pour vérifier les données saisies, on peut imprimer le nom en le selectionnant entre 0 et 9 et l'imprimer en cliquant sur la touche "Imprimer".

remark : pour effacer un nom, sélectionner la position désirée de 0 à 9 et ensuite cliquer sur la touche "Effacer"

Programmation date et heures

Pourprogrammerla dateet l'heure courantes.

1 La date et l'heure sont prélevées par le système.
2 Cliquer sur "Entrer attributions" pour entrer et memoriser les informations à l'imprimante.

remark : les possibilités de saisie de la date et de l'heure sont disponibles dans plusieurs formats : format de la date : J/M/AN, M/J/AN, AN/M/J.

format de l'heure : 24H, 12H.

Installation, programmation et réception du fax

Elle est partagée en plusieurs secteurs :

Installation
- Configuration
Réception.

Les informations relatives à l'installation complrennet :

• Nom : saisir le nom de l'expéditeur.
• Numéro : saisir le numéro du fax de l'expéditeur.
• Lingue: pour saisir la langue à utiliser dans l'interface des commandes.

Les langues disponibles sont : Danois, Hollandais, Anglais, Français, Allemand, Italien, Portugais, Espagnol, Suédois.

• Programmation imprimante : programmer le format papier présente dans l'imprimante en le sélectionnant entre les formats disponibles : A4, Lettre, Légal, réduction à 70%, 76%, 80%, 94%, aucune réduction.

Réduction : pour programmer la réception des fax réduite variable de 70% à 94%, Impression qui dépasse du format, impression qui ne dépasse pas du format, impression avec gestion automatique du format page.

Noir en trichromie : pour habiliter l'impression du noir en trichromie, utiliser la cartouche à 3 couleurs.

• Format de l'heure et de la date.

Format de la date: J/M/AN, M/J/AN, AN/M/J.

Format de l'heure: 24H, 12H.

Les informations relatives à la configuration complrennet :

• Attributions de la ligne téléphonique.

Type de ligne téléphonique : publique ou PBX et du type à impulsions ou tonalité.

Type d'applé : identification de celui qui appelle, à distance, du type PBX, ou avec monitér de ligne.
remarkque : on peut entraun un code à distance d'applé.

Divers.

En-tête du fax : pour programmer la réception des informations qui constituent l'en-tête de l'original à transmettre (nom, numéro de fac-similé, date et heures et nombre de pages) dans la zone externe par rapport au texte, et donc à peine sous le bord supérieur, ou bien dans la zone interne par rapport au texte, légèrement plus bas par rapport au cas précédent.

Type de correction des erreurs : pour habiliter la correction du type ECM.

Impression Rapport de Transmission : on peut programmermer sur No, toujours ou bien en cas d'erreur.

Vitesse de transmission : calculable à 33600/14400/9600.

Volume du vibreur sonore (buzzer) et du haut parleur : pour programmermer le niveau du volume à partir du niveau 0 jusqu'au niveau 8.

Les informations relatives à la réception des fax comprconnent :

Volume de la sonnerie : pour programmer le niveau du volume.

Nombre de sonneries : pour programmer le niveau du volume de 0 à 8.

Tonalité différentiée : pour programmer un type de tonalité différente entre le téléphone et le fax.

Temps d'activation du fax : pour programmer le temps entre lequel l'imprimante active la modalité fax automatiquement sur l'appeil reçu. Programmable entre 15 secondes et maximum 40 secondes.

Les informations relatives à l'Assistance compétent :

Liste des informations dédiées sur l'imprimante disponibles pour un technicien d'assistance.

Cettelistecontientlesdonnéesde réglagematérieletlogicielde l'imprimante.

Depuis le programme "Toolbox" on peut envoyer un fax. Cette opération peut être effectuee meme en modalite autonome sans l'utilisation de I'ordinateur en utilisant le panneau de contrôle du fax, pour de plus amples renseignements, voir la section "Utilisation de I'imprimante sans un ordinateur".

Pour envoyer un fax depuis ordinateur, deux modalités sont disponibles :

• envoi fax depuis programme "Toolbox"
• envoi fax depuis Fichier créé avec Windows.

Envoi fax depuis programme "Toolbox"

1 De la page principale du programme, selectionner l'onglet "Acquerir dans un fax".

Soulever la couverture du plan d'exposition et placer le document ou la photo sur le plan d'exposition avec le (:oté qui doit'être soumis à balayage tourné vers le bas. Vérifier que l'angle supérieur gauche du document ou de la photo soit aligné avec l'angle supérieur gauche du plan même. Pour de plus amples renseignements, voir "Placement de l'original sur le plan d'exposition".

2 Sur le moniteur du PC est affichee l'interface utiliseur du driver de balayage, avec une avant-premiere a basse definition de l'image. Le format et le nombre de pixels de l'avant-premiere sont indiques sous l'image.

Si nécessaire, modifier l'avant-première jusqu'à obtenir l'image finale souhaiée. Délimiter la zone de l'avant-première que l'on peut soumettre à balayage, en utilisant les commandes appropriées, ensuite utiliser les instruments visualisés sur la droite de la boite de visualisation de l'image pour renverser l'image, la tourner dans le sens des aiguilles d'une montre pour l'agrandir ou pour la réduire.

3 Cliquer sur la carte Standard et personnelier les parametes du balayage :
Type : selectionner le type de document à balayer en cliquant sur le bouton correspondant :

Texte (uniquement texte noir ou graphique), Mélangé (combinaison entre texte noir ou graphique en couleurs ou photo) ou Photo (uniquement photos couleurs).

• Couleurs : sélectionner la gamme des couleurs du document ou du cliché à balayer en cliquant sur le bouton correspondant : Couleurs (balayage avec couleurs pleines 600 dpi), Gris (pour les nuances de balayage 300 dpi) ou N/B (balayage noir et blanc 150 dpi).

4 Cliquer sur la carte Personnelier pour personnelier les parametes de balayage :
- Définition : du menu déroulant, Sélectionner la définition du balayage. Sont disponibles les différentes définitions : 200 dpi.

remarque : pour envoyer un document en modalité fax il n'est pas nécessaire d'utiliser les haute définitions.

• Intensité couleur : du menu déroulant, sélectionner le nombre de couleurs qui peuvent être représentées en nombre de bits. Sont disponibles les valeurs suivantes : 1-bit, 8-bit ou 24-bit (N/B, gris, couleurs).
• Régler la Luminosité et le Contraste du document ou du cliché à soumettre au balayage. Pointer le curseur de luminosité vers la droite pour éclaircir l'image ou vers la gauche pour l'obscürcir. Pointer le curseur de contraste vers la droite pour augmenter le contraste et vers la gauche pour le diminuer.

Dans les deux cas, la position centrale correspond à une attribution moyenne.

• Sélectionner la boite de sélection Desscreen (enlever fond) pour activer un contrôle qui uniformise le fond du l'image, par exemple lorsqu'elle sont soumises au balayages les pages d'un journal.

5 Cliquer sur le bouton Acquérir pour effectuer le balayage final du document ou du cliché.
6 A la fin du balayage est proposée une fenêtre de dialogue où l'on demande si on doit effectuer le balayage d'autres pages ou bien si quitter.
7 A la fin du balayage du document (ou des pages qui composent le document à envoyer), l'écran affiche:
- les programmations relatives à la modalité d'envoi du fax, si l'imprimante ANY_WAY Fax a été programmée avec les paramètres de défaut du programme Toolbox.
- la possibilité deCHOISIR le dispositif Fax auquel envoyer le document acquis durant le balayage.
8 Cliquer sur le bouton "OK" et ouvrir la fenetre de dialogue avec les attributions du fax.

9 Entrer et replir la fenetre de dialogue relative à la modalité d'envoi du fax. Les informations nécessaires pour l'envoi sont les données du destinataire :
- Nom et prénom
Société
- Numéro de fax
Titre.

On peut aussi utiliser le réseau standard de Windows pour archiver, rappeler ou modifier les données du destinataires.

remarque : si precedemment saisi dans l'Agenda on peut le rappeler simplement en cliquant sur le bouton du Répertoire.

D'autres options sont disponibles :

Utiliser une couverture et envoyer un message au destinataire
- Imprimer une copie du document envoyé via fax.

remark : en appuyant sur le bouton de défaut (attributions prédéfinies) les conditions initiales fournies par le programme sont rétablies.

10 Ouvrir la fenêtre de dialogue "Qualité":
Programmer la qualité du fax enCHOIsissant parmi :

• qualité photo, normal, fin pour la modalité N/B.

• qualité photo et fin pour la modalité en couleurs.

• Programme le niveau de contraste en pointant avec le curseur.
  11 Envoyer le fax avec les attributions programmes. Le document est envoyé au destinataire.

Envoi fax depuis fichier

1 Ouvrir le fichier mémorisé sur l'ordinateur avec le programme auquel il est associé.
2 Du programme, ouvrir le menu d'impression et selectionner l'imprimante "Olivetti ANY_WAY fax".
3 Cliquer sur le bouton "OK" et ouvrir la fenetre de dialogue avec les attributions du fax.

4 Entrer et replir la fenêtre de dialogue relative à la modalité d'envoi du fax. Les informations nécessaires pour l'envoi sont les données du destinataire :

• Nom et prénom
  Société
• Numéro du fax
  Titre.

On peut en outre utiliser le Répertoire standard de Windows pour archiver, rappeler et modifier les données du destinataire.

remarque : si precedemment saisi dans l'Agenda on peut le rappeler simplement en cliquant sur le Répertoire.

Les autres options possibles sont :

Utiliser une couverture et envoyer un message au destinataire
- Imprimer une copie du document envoyé via fax.

remark : en appuyant sur le bouton de défaut (attributions prédéfinies) les conditions initiales fournies par le programme sont rétablies.

5 Ouvrir la fenêtre de dialogue "Qualité":
Programmer la qualité du fax en choisissant parmi :

• qualité photo, normal, fin pour la modalité N/B.

• qualité photo et fin pour la modalité en couleurs.

• Programmer le niveau de contraste en pointant avec le curseur.
  6 Envoyer le fax avec les attributions programmes. Le document est envoyé au destinataire.

4 CARTOUCHES D'ENCRE

CONTRÔLE DES NIVEAUX D'ENCRE

Pour savoir quand une cartouche d'encre est terminée et a besoin d'être remplacée, contrôler les niveaux d'encre des cartouches.

1 Contrôler les indicateurs du niveau d'encre sur l'onglet Niveau d'Encre de la boîte Préférences ou Propriétés du pilote de l'imprimante, comme suit :

a Avec le fichier du document ouvert dans l'application que I'on est en train d'utiliser, cliquer Fichier > Imprimer. La boîte de dialogue de l'Imprimante sera affichée.
b Cliqueur Sup Prefences ou Propriétés, selon le système d'exploitation utilise. L'interface utilisateur du pilote de l'imprimante sera affichée.
c C l i q u e r s u r l'o n g l e t N i v e a u x d e l'En c r. L e s d eux i n c a t e u r s de la c a p a c i t e de l'en c r m o n t r e n t le pourcentage d'encre estimé reste dans les cartouches.

2 Contrôler les indicateurs du niveau d'encre sur le fond de l'écran du pilote du scanner qui sont affichés quand on numérique un document ou une photo. Comme pour l'onglet Niveau d'Encre, les indicateurs montrent le pourcentage d'encre resté dans les cartouches.
3 Du Toolbox, contrôler les indicateurs du niveau d'encre sur le fond de l'écran principal du Toolbox ou dans la boîte de dialogue Cartouches d'encre neuves :

a Cliquer sur le bouton croit du souris sur l'icone Olivetti de la barre de tâches de Windows et selectionner Toolbox, ou cliquer sur Demarrer > Programmes ou Tous les Programmes > Olivetti > Olivetti Toolbox. Le Toolbox sera affchéé.
b Cliqueur Solutions et Assistance.
c Cliquer sur Sélectionner pour désir Cartouches d'encre neuves. La boîte de dialogue Cartouches d'encre neuves affichée comprend les indicateurs du niveau d'encre, qui montrent la quantité d'encre restée dans les cartouches.

4 Les fenêtres à glissières affichés par le Le gestionnaire d'etat de l'imprimante pendant l'impression ou la copie, indiqueront l'encre resté. Pour des informations supplémentaires, se reporter à la rubrique "Le gestionnaire d'etat de l'imprimante".
5 Du menu Demarrer :

a Cliquer sur Demarrer > Programmes ou Tous les Programmes > Olivetti > ANY_WAY Cartouches d'encre neues. Le gestionnaire d'etat de l'imprimante sera affiché.

6 Directement sur le panneau antérieur de l'imprimante :

a Quand l'indicateur de la cartouche noire et/ou en couleurs commence à clignoter, le niveau de la cartouche est bas lorsque les indicateurs s'allument fixement, l'imprimante est dans la condition de fin encre et il est conseilé de replacer la cartouche même.

Informations nécessaires pour l'achat de nouvelles cartouches d'encre

Afin de garantir le bon fonctionnement de l'imprimante et une qualite haut de gamme, il est fondamental d'utiliser exclusivement les cartouches Olivetti originales.

Utiliser les codes suivants du produit pour l'achat des cartouches :

Cartouche d'encre noire, code IN501
Cartouche d'encre à trois couleurs, code IN503
Cartouche d'encre photographique, code IN505
Cartouche d'encre noire haute definition, code IN502
Cartouche d'encre à trois couleurs haute définition, code IN504
Cartouche d'encre photographique haute definition, code IN506.

ATTENTION : les cartouches doivent etre utilisées une seule fois.

Avant de procéder avec les procédures indiquées dans cette section, dire attentivement et se reporter aux informations fournies dans la rubrique "Instructions de sécurité" au début de ce guide.

Pour des informations sur comment acheter les cartouches d'encre neuves du fabricant, consulter l'options Solutions et Assistance du Toolbox. Pour des informations supplémentaires, se reporter à la rubrique "Utilisation de l'options Solutions et Assistance du Toolbox". A fin de garantir le bon fonctionnement de l'imprimante et la grande qualité d'impression, il est essentiel dans le temps d'utiliser seulement des cartouches d'encre originales.

remarkue : utiliser une cartouche noire et en couleurs pour les impressions normales. Pour imprimer des photos, utiliser une cartouche photographique et une cartouche en couleurs. Le temps d'impression sera plus long, mais la qualite finale sera la(Meilleure que I'on peut obtenir avec l'imprimante.

1 Allumer l'imprimante.
2 Contrôler d'avoir chargé du papier ordinaire A4. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier".
3 Faire glisser les onglets de relâchement de l'unité de numérisation vers l'extérieur et soulever l'unité de numérisation jusqu'à ce qu'elle atteigne sa position ouverte. L'onglet de relâchement est situé au-dessous de l'unité de numérisation.

ATTENTION : le chargeur des cartouches d'encre se déplace jusqu'à rejoindre la position de chargement dans le côté droit du chargeur.

4 Appuyer vers l'intérieur le clip qui assure les cartouches d'encre que l'on peut replacer.

5 Remplacer les cartouches d'encre.

remarque : en ce moment, on peut remplacer la cartouche noire ou photographique installée dans le right chariot avec la cartouche mémorisée dans le garage. Pour des informations supplémentaires, se reporter à la rubrique “Échange des cartouches d'encre noires et photographiques en utilisant le garage”.

6 Si on est en train d'installer une nouvelle cartouche d'encre, désemballer la cartouche de sa boîte et ensuite enlever délicatement la bande protécrice qui recouvre les buses d'encre. NE PAS TOUCHHER LES CONTACTS des buses d'encre. Ténir les cartouches d'encre par les deux côtés.

7 Prendre la cartouche d'encre avec les buses face vers le bas et les contacts face vers le cote posterieur de l'imprimante, et inserer la cartouche en couleurs dans le chargeur gauche et la cartouche noire ou photographique dans le chargeur droit.

8 Presser la cartouche d'encre vers l'intérieur jusqu'à quand elle sera bloquée par le clip de sécurité.

9 Prendre l'unité de numérisation, appuyer sur les supports de sécurité et les soulever délicatement, ensuite abaiser l'unité jusqu'à quand elle sera complètement fermée.

10 Si on a inséré une neue cartouche d'encre, l'imprimante exécutera une procédure automatique de reconnaissance de la cartouche d'encre. En suite, elle imprimera le feuille d'alignement pour indiquer que la neue cartouche insérée a été automatiquement alignée. Pour des informations supplémentaires, se reporter à la rubrique "Alignment des cartouches d'encre".

Les cartouches d'encre sont automatiquement alignées par l'imprimante toutes les fois qu'une nouvelle cartouche est installée. De toute façon, il faut aligner manuellement les cartouches d'encre quand les bords des caractères imprimées ne sont plus nets, ou quand des lignes onduleuses apparaissent aussi après avoir nettoyé les buses des cartouches d'encre. Pour des informations supplémentaires, se reporter à la rubrique "Alignment des cartouches d'encre à l'aide du toolbox".

Feuille d'alignement des cartouches d'encre

La feuille d'alignement des cartouches d'encre comprend une série de lignes modèles pour montrer que l'imprimante a aligné automatiquement la nouvelle cartouche installée. La feuille est imprimée :

• Automatiquement, quand l'unité de numérisation est fermée, après l'installation d'une nouvelle cartouche d'encre.
• Directement depuis le Toolbox installés dans l'ordinateur, quand on seLECTIONne l'options "Imprimer la page d'alignement" à l'aide de l'écran de Maintenance du Toolbox.

Alignement des cartouches d'encre à l'aide du Toolbox

Quand les bords des caractères imprimés ne sont pas nets, ou quand des lignes onduleuses apparaissent aussi après avoir nettoyé les buses des cartouches d'encre :

1 Clique sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows et sélectionner Toolbox, ou cliquer sur Demarrer > Programmes ou Toutes les Programmes > Olivetti > Olivetti Toolbox. Le Toolbox sera affché.
remark: en milieu Mac OS X le programme Toolbox est disponible en cliquant sur l'icone presente sur le bureau ou bien en le selectionnant depuis la liste des programmes installés. La fenêtre Toolbox sera visualisée.
2 Cliquer sur Solutions et Assistance et ensuite SeLECTIONner l'option "Imprimer la page d'alignment". 3 Cliquer sur le bouton Impression.
4 Quand la feuille d'alignement est imprimée, les cartouches d'encre seront alignées. Cliquer sur Fermer pour revenir à l'écran principal du Toolbox.

L'imprimante est fournie avec un garage pour les cartouches d'encre qui continet la cartouche noires ou photographique inutilisée. Utiliser la cartouche photographique en même temps à celui-la en couleurs pour obtenir les résultats lesacieurs quand on imprime des photos. Utilisez les cartouches d'encre noire et a couleurs pour imprimer des documents ordinaires en noir et blanc.

remark : quand on emploie une cartouche noire, mémorier la cartouche photographique dans le garage, et vice versa.

Remplacer les cartouches d'encre en couleurs et photographique pour obtenir des résultats d'impression optimaux :

1 Ouvrir le couvercle du garage et extraire la cartouche.

2 Enlever la cartouche utilisée de son chariot droit et ensuite insérer la cartouche que l'on peut utiliser maintainant. Pour des information supplémentaires, se reporter à la "Remplacement des Cartouches d'Encre".
3 Placer la cartouche que l'on a juste enlevée depuis le garage de l'imprimante, avec les contacts face vers le bas.
4 Placer le couvercle noir sur le garage et l'appuyer delicatement vers le bas jusqu'à quand il sera bien fermé.

5 MAINTENANCE ET DÉPANNAGE

NETTOYAGE DE L'IMPRIMANTE

NETTOYAGE DES BUSES DES CARTOUCHES D'ENCRE

DéPANNAGE

MESSAGESDU FAX

CODES D'ERREUR IMPRIMES SUR LE RAPPORT DU FAX

DEGAGEMENT DU BOURRAGE PAPIER

ATTENTION: ne pas nettoyer l'intérieur de l'imprimante et ne pas utiliser un enlève-tache, ou des produits à base d'acétone, détergents liquides ou atomiseurs, parce qu'ils peuvent endommager la boîte de l'imprimante et la vitre du scanner.

Nettoyage du carrosserie extérieure de l'imprimante, de la partie interieure du capot du scanner et de la vitre du scanner

1 Pour nettoyer la carrosserie extérieure de l'imprimante, utiliser un chiffon sec et mou ou l'humidifier dans de l'eau tiède pour enlever la poussière, la saleté ou détacher seulement le revêtement extérieur de l'imprimante.
2 Nettoyer delicatement la partie interieure blanche du capot supérieur avec un chiffon sec et mou ou l'humidifier dans de I'eau tiède.
3 Nettoyer la vitre du scanner avec un chiffon sec et mou ou l'humidifier dans de I'eau tiède ou avec une solution pour le nettoyage des vitres.

NETTOYAGE DES BUSES DES CARTOUCHES D'ENCRE

Quand il peut être nécessaire de nettoyer les buses des cartouches d'encre :

Quand des lignes blanches apparaisent dans les graphiques ou dans les zones de noir.
Quand les couleurs sont fades, ne s'impriment pas ou pas complètement.
- Quand les lignes verticales ne sont pas droites et les bords sont irréguliers.

Pour nettoyer les buses des cartouches d'encre :

1 S'assurer d'avoir chargé dans l'imprimante du papier A4. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du Papier".
2 Cliquer sur le bouton droit du souris sur l'icône Olivetti de la barre de tâches de Windows et selectionner Toolbox, ou cliquer sur Demarrer > Programmes ou Tous les Programmes > Olivetti > Olivetti Tolbox. Le Toolbox sera affché.

remark : en milieu Mac OS X le programme Toolbox est disponible en cliquant sur l'icone presente sur le bureau ou bien en le selectionnant depuis la liste des programmes installés. La fenêtre Toolbox sera visualisée.

3 Cliqueur sur I'onglet Solutions et Assistance.
4 Sélectionner l'option "Nettoyer et tester les buses".
5 Cliquer sur le bouton Imprimer. L'imprimante nettoiera automatiquement les buses et imprimera une page de preuve.
6 Contrôler la qualité des impressions avec l'exemple affché sur le moniteur de l'ordinateur. Si la qualité d'impression obtenue n'est pas satisfaisante,clinquer sur le bouton Nettoyer de nouveau pour répéter la procédure de nettoyage des buses.
7 Une fois terminé, cliquer sur le bouton Fermer pour returner à l'écran de l'interface principale des Outils de l'utilisateur.

Problèmes pendant l'installation de l'imprimante

Avant de dire cette section :

1 Contrôler que l'imprimante soit correctement branchée à une prise de courant avec mise à terre fonctionnant compatible avec les besoinés électriques de l'imprimante (100 - 240 Vac, 50 - 60 Hz) et qu'elle soit allumée.
2 Si on utilise l'imprimante branchée à l'ordinateur, contrôle d'avoir allumé soit l'imprimante soit l'ordinateur.
3 S'assurer que le système d'exploitation de l'ordinateur soit Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs.

Problèmes	Causes Possibles	Solutions
L'imprimante ne s'allume pas.	• Le cordon d'alimentation de l'imprimante n'est pas branchée correctement à l'ordinateur et/ou à la prise de courant.La prise de courant pourrait ne pas fonctionnercorrectement.	1 Contrôler que les deux extrémités du cordon d'alimentation soient branchées correctement.2 Contrôler que la prise électrique de terre fonctionne correctement.
Après avoir inséré le CD-ROM du logiciel "Installation" dans le lecteur CD de l'ordinateur, le programme d'installation ne se démarre pas automatiquement.	• Peut être que l'ordinateur ait charge un système d'exploitation incompatible avec le logiciel sur CD-ROM.	1 Contrôler que l'ordinateur ait chargeé Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs.
	• L'options auto-exécution est déactivée.L'ordinateur ne trouve pas le fichier setup.exe dans le CD-ROM.	• En milieu Windows :1 Enlever et replacer le CD-ROM "Installation" dans le lecteur CD avec l'étiquette face vers le haut.2 Sélectionner Démarrer > Exécuter et ensuite cliquer sur Parcourir.3 Identifier le lecteur CD-ROM et cliquer sur Ouvrir.4 Sélectionner Paramétrage et cliquer sur Ouvrir. Le fichier setup.exe est affché dans la boîte de dialogue.5 Cliquer sur OK et ensuite suivre les instructions affichées.En milieu Macintosh :1 Allumer l'ordinateur et introduire le CD-ROM "Installation" (c) dans l'unité.2 Double-cliqueur sur l'icône du CD-ROM visualisée pour démarrer l'installation du logiciel et suivre les instructions fournies sur l'écran.
Le nom de l'imprimante n'est pas disponible quand on seLECTIONneFichier > Imprimer de uneapplication. L'imprimante n'estpas visible dans le dossierImprimante sur le PanneauAntérieur.	Le pilote de l'imprimante n'apas été installé correctement.	1 Fermer toutes les applicationsouvertes.2 Réinstaller le logiciel del'imprimante comme indiquédans le Feuille d'Installationou comme indiquédans le passage précédent.
Quand on branche l'imprimanteà l'ordinateur avec le cable USB,la Procedure Gudée Plug andPlay sur l'ordinateur ne terminepas.	L'ordinateur n'a pas trové pelipote de l'imprimante.	1 Enlever le CD-ROM"Installation" du lecteur del'ordinateur et redémarrerl'ordinateur.2 Placer le CD-ROM"Installation" dans le lecteuravec l'étiquette face vers lehaut.3 Réinstaller le logiciel del'imprimante comme indiquédans le Feuille d'Installationou comme indiquédans thepassage précédent.
Quand on branche l'imprimanteà l'ordinateur avec le cable USB,la Procedure Guidée du NouveauHardware ne s'affché pas au moniteur de l'ordinateur.	Peut être que l'ordinateur aitcharge un systèmed'exploitation incompatible.	1 Contrôler que l'ordinateur aitcharge Windows 98 SE, ME,2000 ou XP, ou MACOS X 10.2 ou successifs.
	Le cable USB n'est branchécorrectement entrel'imprimante et l'ordinateur.	1 Eteindre l'imprimante etl'ordinateur, et ensuitedébrancher le cable USB deces deux dispositifs.2 Rebrancher le cable USB àl'ordinateur et àl'imprimante, en suivant lesinstructions du Feuilled'Installation, ensuite allumerd'abord l'imprimante etaprès l'ordinateur.
	• L'ordinateur n'est pas adapte aux opérations USB.	• En milieu Windows :1 Clique sur Démarrer > Paramètres > Panneau de Commandes.2 Clique deux fois sur les icônes du Système.3 Clique sur le Dispositif Gestion ou sur l'onglet Hardware et ensuite cliquer sur le bouton Dispositif Gestion.4 Clique sur le signe Plus (+) après de l'options de Contrôle USB (Universal Serial Bus).- Si le contrôleur de l'USB hôte et le concentrateur USB sontopsisents, la fonction USB est activé.- Si ils ne sont pasopsisents, se reporter au manuel de l'ordinateur pour des informations supplémentaires sur l'activation de la connexion USB.• En milieu Macintosh :- Vérifier depuis le panneau de contrôleles caractéristiques du système et la présence d'une liaison USB active et en état de marche.- Installer à nouveau les drivers USB pour Macintosh en consultant la documentation fournie par le producteur du système.

Problèmes à l'allumage de l'imprimante

Problèmes	Causes Possibles	Solutions
L'imprimante ne s'allume pas quand on appuie sur le bouton ON/OFF sur le panneau antérieur.	• Le cordon d'alimentation n'est pas branché correctement à l'imprimante et/ou à une prise électrique fonctionnant.	• Débrancher le cordon d'alimentation de l'imprimante et de la prise électrique et la rebrancher à nouveau.
		• Contrôler que la prise électrique soit fonctionnant, en lui branchant un autre installation que vous savez être fonctionnant et ensuite allumer l'installation.
Illumination d'un LED dans le panneau antérieur.	• Erreur spécifique de l'imprimante, comme signalé par le LED.	• Contrôler ce qu'on doit faire quand ce LED s'illumine, en se reportant aux explications de la rubrique "Signification des Indicateurs LED du panneau antérieur".

Problèmes d'impression

Problèmes	Causes Possibles	Solutions
L'imprimante n'imprime pas quand on cliqué sur l'icone Imprimer depuis la barre de tâches de l'application qu'on est en train d'utiliser.	• L'imprimante n'a pas été établie comme imprimante standard.	• En milieu Windows :1 Cliquer sur Démarrer > Paramêtres > Imprimantes et Fax.2 Cliquer avec la touche droite sur l'icone de l'imprimante et sélectionnner Paramétré Standard. • En milieu Macintosh :1 Installer à nouveau le logiciel fourni avec l'imprimante et vérifier les paramêtres d'impression et du spooler du système Mac OS X.
	• L'imprimante n'est pas correctement branchée à l'ordinateur.	1 Eteindre l'imprimante et l'ordinateur, et ensuite débrancher le cable USB de ces deux dispositifs.2 Rebrancher le cable USB, et ensuite allumer d'abord l'imprimante et après l'ordinateur.
L'imprimante s'arrete au milieu d'une impression.	• Il y a un bourrage papier.	1 Dégager le bourrage papier. Pour des informations supplémentaires, se reporter à la rubrique "Dégagement du replissage papier".2 Appuyer sur le bouton Annuler pourmettre à zéro la condition d'erreur. L'impression continue de la page successive.
Des lignes horizontales apparaissent dans le document imprimé.	• Les cartouches d'encre sont sales.	• Nettoyer les cartouches d'encre. Pour des informations supplémentaires, se reporter à la rubrique "Nettoyage des buses des cartouches d'encre".
Les caractères imprimés ne sont pas bien définis.	• Les cartouches d'encre ne sont plus alignées.	• Aligner les cartouches d'encre à l'aide de l'ordinateur. Pour des informations supplémentaires, se reporter à la rubrique "Alignement de cartouches d'encre à l'aide du Toolbox".

Problèmes de copie/numérisation

Problèmes	Causes Possibles	Solutions
L'imprimante ou le scanner émet un bruit insolite quand il est en fonction.		• Eteindre l'imprimante et la rallumer à nouveau en appuyant sur le bouton ON/OFF.
Des lignes horizontales apparaisent dans le document imprimé.	• Les cartouches d'encre sont sales.	• Nettoyer les cartouches d'encre. Pour des informations supplémentaires, se reporter à la rubrique "Nettoyage des buses des cartouches d'encre".
L'imprimant a imprimé une page complètement noire.	• Faux Contact du Capteur d'Image.	• Contacter le support technique.

Signification des LED sur le panneau antérieur

Problèmes	Causes Possibles	Solutions
Le LED qui indique l'encre noire sur le panneau antérieur clignote.	• La cartouche d'encre noire est presque terminée.	• On peut continuer à imprimer jusqu'à quand le LED est illuminé, après quoi suivre les instructions ci-dessous reportées.
Le LED qui indique l'encre noire sur le panneau antérieur est illuminé.	• La cartouche d'encre noire est terminée.	• Remplacer la cartouche d'encre noire. Pour des informations supplémentaires, se reporter à la rubrique "Remplacement des cartouches d'encre".
Le LED qui indique l'encre en couleurs/photo sur le panneau antérieur clignote.	• La cartouche d'encre en couleurs/photo est presque terminée.	• On peut continuer à imprimer jusqu'à quand le LED est illuminé, après quoi suivre les instructions ci-dessous reportées.
Le LED qui indique l'encre en couleurs/photo sur le panneau antérieur est illuminé.	• La cartouche d'encre en couleurs/photo est terminée.	• Remplacer la cartouche d'encre en couleurs/photo. Pour des informations supplémentaires, se reporter à la rubrique "Remplacement les cartouches d'encre".
Le LED qui indique le papier sur le panneau antérieur clignote.	• On lance une impression ou un travail de copie, mais il n'y a plus du papier chargé dans l'imprimante.	• Charger le papier. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier".
	La dimension du papier chargé ne corresponde pas à la dimension du papier sélectionnée dans l'application du Toolbox de l'appareil photo numérique PictBridge compatible branché à l'imprimante.	Charger le papier correct. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier".
	La dimension du papier chargée n'est pas A4, comme nécessaire pour imprimer la feuille d'alignement des cartouches d'encre, après le remplacement des cartouches d'encre.	Charger le bon papier. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier".
	Il y a un replissage papier.	Dégager le bourrage papier. Pour des informations supplémentaires, se reporter à la rubrique "Dégagement du bourrage papier".
Le LED d'état USB sur le panneau antérieur clignote.	L'imprimante est en train de receivevoir des données de l'appareil photo PictBridge branché.	Il indicate que la donnée a été transférée correctement. Il n'y pas besoin d'intervention.
Le LED USB sur le panneau antérieur n'apparait pas même si le dispositif USB est branché à l'imprimante.	Le dispositif USB branché au connecteur USB du panneau antérieur n'a pas été reconnectu par l'imprimante.	Brancher le dispositif USB qui répond aux besoin de l'imprimante pour la connexion du port USB.

MESSAGESDU FAX

L'afficheur du panneau de contrôle du fax, qui normalement affiche la date et l'heure, informe l'utilisateur sur l'état de l'activité courante du fax. Les messages qui apparaissent n'empêchent pas le fonctionnement normal de l'imprimante et peuvent rester affichés jusqu'à la successive utilisation du module fax. Pour enlever le message affché, appuyer sur la touche Stop ("C") sur le panneau de contrôle du fax.

Messages en phase de transmission

Message	Description
EMIS.interROMPUE	• L'utilisateur a interrompu la transmission en cours en appuyant sur le bouton STOP.
TRANS.IMPOSSIBLE	• Le scanner est deja occupé pour d'autres opérations, par exemple par l'ordinateur. Attende la fin de l'opération en cours sur le scanner pour pouvoir avoir un nouveau document à envoyer via fax.
MEM. EMI. PLEINE	• La mémoire disponible sur le fax est pleine parce qu'il y a trop de documents dans le scanner, on ne peut donc plus<mémoriser d'autres documents. Envoyer via fax les documents présents dans la mémoire ou bien les effacer.
ERREUR EMI.	• Est affiché à la fin d'une transmission via fax qui a eu un résultat négatif. Essayer d'envoyer un autre document via fax.

Messages en phase de réception

Message	Description
REC. INTERROMPUE	• L'utiliseur a interrompu la réception en cours en appuyant sur le bouton STOP.
ERREUR REC.	• Est affchéé au terme d'une réception fax qui a eu un résultat négatif. Essayer de receivevoir un nouveau document via fax.
MEMOIRE PLEINE	• La mémoire disponible sur le fax est pleine parce que beaucoup de documents ont été reçus. Au cas où il y a ce genre d'erreur, sur le rapport du fax, est reporté un code d'erreur générique. Il est conseilé d'imprimer les documents reçus présents dans la mémoire, ou bien les effacer si inutiles.

Messages génériques

Message	Description
VIDE	• Les données dans la mémoire du fax ne sont pas disponibles. Est affché par exemple lorsque on essaye d'imprimer des rapportés qui ne sont pas présents ou bien lorsqu'on ouvre l'agenda qui toutes n'a pas d'informations méorisées dans ses archives.
PROGRAM. ERRONEE	• Erreur durant la programmation de la date et de l'heure. Répéter la saisie des données en vérifier que les valeurs saisies soient correctes.
FAX INDISPONIBLE	• Signalisation affichée durant la phase de diagnostic pendant l'allumage de l'imprimante. Indique un problème de fonctionnement sur le module FAX; lorsqu'il apparait, éteindre et allumer à nouveau l'imprimante. Si le problème persististe appeler l'assistance technique.
ERR. IMPRIMANTE	• Erreur générique sur le module d'impression. Une cause possible peut être l'encre terminée dans une des cartouches installées, l'absence du papier dans le bac, le papier coincé etc..).Pour de plus amples renseignements, vérifier les indicateurs sur le panneau frontal de l'imprimante; ou bien si reliée à un ordinateur, utiliser la page écran d'etat pour rechercher d'eventuels signaux d'erreur.

CODES D'ERREUR IMPRIMES SUR LE RAPPORT DU FAX

Les codes d'erreur sont imprimés automatiquement sur le rapport de transmission ou d'activité du fax.

Codes d'erreur sur le rapport de transmission

Les codes d'erreur imprimés sur le rapport de transmission du fax sont représentés par deux chiffres indiquant la cause de l'erreur et par une courte description pour en faciliter la compréhension.

Code	Description	Cause de l'erreur	A faire
00	OK	Aucune erreur.	Aucune action. Le fax a été envoyé correctement.
02	CONNEXION IMPOSSIBLE	Le fax ne capte aucune tonalité ou bien reçoit des signalisations irrégulières.	Vérifier que le fax soit branché correctement à la ligne téléphonique. Essayer d'envoyer un autre document.
03	AUCUNE REPONSE	Le destinataires ne répond pas à l'appel ou bien ce n'est pas un fax.	Vérifier que le numéro du destinataires soit correct.
04	ERREUR D'EMISSION RENVOYER DEPUIS PAGE nn	Une anomalie a été trouvée durant la transmission "n." indique le nombre de pages où se trouve l'erreur.	Répéter la transmission à partir de la page indiquée sur le rapport.
06	OCCUPE	La ligne estOccupée.	Essayer à nouveau lorsque la ligne est libre.
09	TOUCHE STOP APPUYEE	La transmission a été interrompue.	Aucune action.
14	ERREUR EMI.	Durant la transmission du fax il y a eu une erreur ou bien le destinataires a interrompu la réception du fax.	Essayer d'envoyer à nouveau le fax ou bien vérifier que le destinataires ait l'intention de recevoir le fax.
15	RETENTER EN N/B	On est en train d'envoyer un document en couleurs mais le destinataires n'est pas en mesure de le receivevoir.	Envoyer à nouveau le fax en sélectionnant la modalité en noir et blanc (N/B).

Codes d'erreur sur le rapport d'activite

Les codes d'erreur imprimés sur le rapport d'activité du fax complènent soit les codes d'erreur durant la transmission décrits précédemment que ceux durant la réception ci-de suite indiqués. Les codes d'erreur sont représentés par deux chiffres et indiquent la cause de l'erreur. Pour des raisons de place, sur le rapport du fax, est reporté uniquement le code à deux chiffres sans aucune autre description.

Code	Description	Cause de l'erreur	A faire
09	REC. INTERROMPUE	La réception a été interrompue en appuyant sur la touche STOP ("C").	Aucune action.
10	ERREUR REC.	Durant la réception du fax, il y a eu une erreur ou bien le destinataire a interrompu la transmission du fax.	Demander au destinataire l'envoi d'un nouveau fax.
11	MEMOIRE PLEINE	La mémoire disponible sur le fax est pleine parce qu'on a reçu trop de documents.	Imprimer les documents reçus prênts dans la mémoire ou bien les effacer si inutiles.

DEGAGEMENT DU BOURRAGE PAPIER

1 Tenir fermement le papier et le retirer delicatement de l'imprimante. Si le papier se déchire, contrôler d'avoir enlevé toutes les pieces déchirées de l'imprimante.
2 Appuyer sur le bouton Annuler du panneau antérieur pour rétabrir les conditions d'erreur.
remarke: si le bourrage papier se vérifie pendant une copie ou une impression sans l'ordinateur,
1'impression continuaera de la page successive.
Si le bourrage papier se vérifie quand on utilise I'ordinateur, la fenetre a glissiere affichee permet soit de
continuer I'impression de la page successive soit d'annuler I'impression en memoire.

6 CARACTERISTIQUES TECHNIQUES

SPÉCIFICATIONS GÉNÉRALES

SPÉCIFICATIONS DE L'IMPRIMANTE

SPÉCIFICATIONS DE LA TÉLECOPIE

SPÉCIFICATIONS DU SCANNER

SPÉCIFICATIONS DU SYSTème FAX

SPÉCIFICATIONS DU SYSTème WI-FI

SPÉCIFICATIONS DU PAPIER

Spécifications Générales

Année de l'immunologie du travail, employés en millions d'emploi
Juridique	2014
Royaume	2013
Suisse	2013
Général	2013
Autres	2013

Capacité de mémoire

Dimensions et poids

Unité d'alimentation électrique

Voltage d'accès

Consommation électrique

Jointage

Interfaces de la carte mémoire

Régulation température

Régulation humidité

Afficheur en couleurs à cristaux liquides de 2,4 pouces pour la visualisation et l'impression des photos

• Mémoire uniquement de lecture (ROM) de 2 Mo
• Mémoire avec accès aléatoire (random) (RAM) de 32 Mo
  Hauteur:19,6cm
  Largeur:46,2cm
  Profondeur:33,9cm
• Poids: 7,5 kg

Unité d'alimentation électrique universelle autosensible

100 - 240 Vac, 50-60 Hz, à terre

Maximum 35 W

• USB 2.0 à haute-vitesse dans le panneau postérieur pour le branchement à l'ordinateur
• USB 1.1 compatible PictBridge sur le panneau antérieur pour le branchement d'un apparéil photo numérique.

Les interfaces de la carte mémoire peuvent accepter les types de cartes suivants :

• Compact Flash I, II
• Microdrive
  SmartMedia
• SecureDigital (adaptateur Mini SD vendu séparément)
• Carte MultiMedia
• Duo, Pro, Magic Gate Memory Sticks (adaptateur MS Pro vendu séparation)
  Carte xD-Picture
  Cartes mémoire jusqu'à 2 Go

Toutes les images mémorisées sur les cartes mémoire peuvent être visualisées, sélectionnées et imprimées ou bien archivées dans l'ordinateur même en utilisant le programme "Toolbox".

• Opérativité : de 15 °C à 35 °C

• Mémorisation : de -5 °C à +45 °C
  Transport: de -15 °C à +55 °C

• Opérativité : de 15% à 85% , pas de condensation

• Mémorisation : de 15% à 85% , pas de condensation
  Transport : de 5 % à 95 % , pas de condensation

Spécifications Générales

Logiciel et documentation

• Pilote imprimante et scanner (WIN/MAC)
  Applicatif Toolbox (WIN/MAC)
  Documentation Utilisateur (WIN/MAC)
• Logiciel supplémentaire (WIN)

Minimum requis du système pour le branchement à l'ordinateur

Système d'exploitation : Microsoft Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs RAM : 128 MB (256 MB conseillées)

Espace libre sur le disque rigide : 500 MB

SPÉCIFICATIONS DE L'IMPRIMANTE

Spécifications de l'imprimante

Technologie d'impression

Système d'impression

Résolution de l'imprimante

Fonctions avances pour l'impression

Marges

Modalité d'impression directe

A jet d'encre

Deux cartouches d'encre fournies :

3-en couleurs (Cian, magenta, jaune)
Noire
3 couleurs photographique

Pour des nécessités d'impressions spécifiques, au lieu de la cartouche noire on peut utiliser la cartouche d'encre photographique (vendue séparément).

• Jusqu'à 4800 dpi optimisés

Applicable depuis programme Toolbox ou depuis panneau de contrôle de l'impression photographique.

Optimisation qualité des images :

• À travers un logiciel ayant le programme "Toolbox"
• En modalité autonome avec la touche "Magic" du panneau de contrôle de l'impression photographique.

Sans bords sur tous les types de papier spécial pour imprimantes à jet d'encre.

Disponible depuis :

• Photo Index.

Spécifications de la télécopie

Résolution

Modalité de copie

Nombre de copies maximum

• Jusqu'à 1200 x 1200 dpi

• En modalité autonome

100%, appropriée pour la page

Type de papier/vitesse :papier normal et papier photographique

• Réglage du contraste : clair, normal,ASF.
  sombre.

Depuis programme Toolbox :

Réduction/agrandissement de 25% à 400% , modalité clone, poster.

• Jusqu'à 99 quand on copie de l'application du Toolbox installée sur l'ordinateur.
• Jusqu'à 9 quand on copie avec l'imprimante en modalité stand-alone.

SPÉCIFICATIONS DU SCANNER

Spécifications du scannerer

Type

Résolution optique

Surface maximum pour la numérisation

Fonctions

• Jusqu'à 1200 x 1200 dpi
  Interpolée: jusqu'à 9600 dpi

215 mm (Largeur) x 297 mm (Hauteur)

• Télécopie
• Numérisation sur fichier
• Numérisation sur courriel
• Numérisation sur application
• Numérisation sur fax

Spécifications du fax

Envoi fax

• Les fonctions fax sont disponibles à travers clavier ou ordinateur.
• Envoi fax en couleurs ou bien en noir et blanc.
• Compatibilité avec le standard G3-ITU T30 E.
  Vitesse de 33,6Kb/sec avec auto fall back.
• Méthode de codification pour fichier en format MH, MR, MMR, JPG.
• Modalité RX: Auto, Manuel, Fax-TAD, Fax-telephone.
• En automatique.
• Du scanner manuellement; n'est pas disponible le chargement automatique des pages (ADF).
  Rapports d'activité et validation.
• Fax CCITT/ITU Groupe 3 avec modalité de correction des erreurs.
• Visualisation de 32 caractères disposés sur 2 lignes.
• Impression compte rendu : activités TX.
• Impression compte rendu en cas d'interruption de l'alimentation.
• Supérieure à 100 pages (Lettre Slerexe).
• Réception automatique, réception manuelle, téléphone simple/fax, TAD/fax.
• Possibilité de signal sonore en cas d'appel téléphonique en modalité réception fax.
  Transmission depuis ordinaire.
• Attributions depuis programme Toolbox.
  Réduction Agenda.

Spécifications du système Wi-Fi

Interface Wi-Fi

• Le système de connexion sans fil est intégré dans l'imprimante et utilise le protocole IEEE 802.11 b/g : la transmission des données s'effectue par ondes radio à haute fréquence.
• Le système sans fil intégre un adaptateur de réseau et le système à ondes radio. La connexion USB et la connexion Wi-Fi peuvent être utilisées en même temps.
• 54 Mbps sur la bande à 2,4 GHz, si disponible.
• Toutes les fonctions sont utilisables par la connexion cablee et par la connexion sans fil (seule la lecture de la carte memoire n'est pas disponible).
• Pour une gestion simple de l'imprimante, utiliser le navigateur Web, qui permet de contrôler l'objet, de définir et de modifier les paramètres de configuration.
• Peer-to-peer : la connexion Wi-Fi intégrée peut être établie directement avec un PC doté de fonctions sans fil pour une connexion en mode Ad-Hoc.
• Le mode de connexion Peer-to-peer est utilisé pour des connexions Web de petites et moyennes dimensions car un trop grand nombre de connexions réseau réduit la qualité et la portée de la connexion. Ce type de connexion est configuré par défaut.
• Infrastructure : l'imprimante est connectée à un réseau de PC via un point d'accès, à son tour connecté à un nœud ou à une passerelle centrale qui connecte tous les péripériques sans fil ou connectés par Ethernet.
• L'installation et la configuration de l'imprimante en mode Infrastructure requiert la connexion par cable USB, qui peut être éliminée après avoir défini les paramètres de connexion réseau en mode sans fil.
  SSID (Service Set Identifier).
• WEP (Wired Equivalent Privacy) key.
  A travers la modalité Web Server on peut installer les clés WPA (Wi-Fi Protected Access) en PSK (Pre Shared Key) modalité Home/SOHO.
  remarké: pour saisser les clés de protection du réseau, acceder à l'EWS avant d'installer le calculiel via la connexion USB.

Vitesse de transmission

Fonctions disponibles

Serveur Web

Modes de communication

Paramètres de sécurité

Types de papier supportés

Type de Papier	Poids du papier	capacitémaximurd'alimentation
A4 Papier ordinaire	de 70 à 80 g/m2	100 feuilles
A4 Papier ordinaire	de > 80 à 90 g/m2	Plus de 50 feuilles
A4 Papier couché	de 100 à 170 g/m2	50 feuilles
A4 Papier-calque	170 g/m2	20 feuilles
A4 Papier photographique	de 160 à 280 g/m2	20 feuilles
A4 Papier glacé	de 160 à 180 g/m2	20 feuilles
A4 Transferts pour tee-shirt	de 150 à 180 g/m2	5 feuilles
A4 Etiquettes à jet d'encre	de 80 à 110 g/m2	20 feuilles
A4 Banderoles	de 80 à 90 g/m2	20 banderoles, alimentées manuellement
10x15 cm Cartes de Notes	de 130 à 280 g/m2	20 cartes
10x15 cm et 13x18 cm Papier photographique	de 170 à 280 g/m2	20 feuilles
Enveloppés	de 75 à 100 g/m2	10 enveloppés

Format	Dimension	Format	Dimension
A4	8,27 x 11,7 pouces 210 x 297 mm	2L	5 x 7 pouces 127 x 177,8 mm
A5	5,85 x 8,27 pouces 148,5 x 210 mm	US #10	4,12 x 8,85 pouces 105 x 225 mm
US Letter	8,5 x 11 pouces 216 x 279 mm	Enveloppe C5	6,38 x 9,0 pouces 162 x 229 mm
US Legal	8,5 x 14 pouces 216 x 356 mm	Enveloppe DL	4,33 x 8,66 pouces 110 x 220 mm
US Executive	7,25 x 10,5 pouces 184 x 267 mm	Enveloppe C6	4,46 x 6,37 pouces 114 x 162 mm
US Folio	8,5 x 13 pouces 215,9 x 330,2 mm	B6	4,92 x 6,93 pouces 125 x 176 mm
US Statement	5,5 x 8,5 pouces 139,7 x 215,9 mm	Enveloppe B5	6,93 x 9,84 pouces 176 x 250 mm
B5	7,2 x 10,1 pouces 182 x 256 mm	Monarch	3,875 x 7,50 pouces 98,43 x 190 mm
Cartes 4x6"	4 x 6 pouces 102 x 152 mm	Enveloppe Chokei 3	4,72 x 9,25 pouces 120 x 235 mm
Cartes 5x8"	5 x 8 pouces 127 x 203 mm	Enveloppe Chokei 4	3,54 x 8,0 pouces 90 x 205 mm
A6	4,135 x 5,85 pouces 105 x 148,5 mm	Enveloppe Chokei 40	3,54 x 8,8 pouces 90 x 225 mm
Billets 13 x 18	5,12 x 7,09 pouces 130 x 180 mm	Enveloppe Karugata 3	8,5 x 11 pouces 216 x 277 mm
Cartes (index)	3 x 5 pouces 76,2 x 127 mm	Enveloppe Karugata 4	7,75 x 10,5 pouces 197 x 267 mm
Billets Hagaki	3,9 x 5,8 pouces 100 x 148 mm	Enveloppe Karugata 5	7,75 x 10,5 pouces 190 x 240 mm
L	3,5 x 5 pouces 89 x 127 mm	Banderole (A4)	8,27 x 223,8 pouces 210 x 5938 mm

remark : tous les formats ci-dessus indiqués sont reliés automatiquement par l'imprimante ; on peut utiliser des feuilles avec des dimensions particulières en les introduisant dans la fenêtre spéciale des driver d'impression et de copie (format impression personnalisée).

INDEX ANALYTIQUE

A

Achat de nouvelles cartouches d'encre 54

Activation Bluetooth 16 en milieuu Mac OS X 16 en milieuu Windows 16

Afficheur de l'imprimante 26 en couleurs 8 LCD 5 noir et blanc 9

Agenda 9 du fax 31,49

Alignment des cartouches d'Encre 58

Allumage de l'imprimante 12

Améliorer la qualité de l'impression des photos 28
la qualité du tirage des cliches 42

Annullation 7

Attente/Epargne 13

Attributions du fax depuis le programme toolbox 49 fax definition et clair/obscur 33

B

Bac de sortie du papier 5

Bluetooth6,16,48

Bourrage papier 70

Bouton n. copies 8 ON/OFF 7

Branchement au réseau téléphonique 19 d'un appeareil photo numérique à l'imprimante 14

Buses nettoyage 62

C

Capot extractible du scanner 5

Cartes mémoire 14

Cartouche d'encre achat 54
alignment 58
contrôle des niveaux
d'encre 54
replacement 55, 59

Chargement du papier 11

Chariot des cartouches d'encre 5

Codification WEP 47 WPA 47

Compteredendu10

Comptoir de copies 6

Conditions du panneau frontal de l'imprimante 12

Configuration du système Bluetooth 48 manuelle de l'adresse IP 45

Connecteur RJ11 5

Connexion Wi-Fi de l'imprimante 18

Contrastes copie 6

Contrôle des niveaux d'encre 54

Copie d'un document 26 en couleurs 7 en noir 7

D

Déclaration des adresses du réseau 45

Définition connexion Wi-Fi 43

Démarrage
fax en couleurs 9
fax en noir et blanc 9

Dépannage 63 à l'allumage de l'imprimante 66 copie/numérisation 67 pendant l installation de l'imprimante 63 problèmes d'impression 66

Différence des sonneries 33

Disposition de la page 8

E

Élimination des fax en mémoire 33

Enlevement de la carte mémoire 15

Envoi fax depuis fichier 52 depuis Toolbox 51

Envoyer un fax 31 depuis panneau de contrôle 31 utiliser l'agenda du fax 31 un fax en utilisant I'ordinateur 51

Erreur du fax 68 durant la phase de réception 69 durant la phase de transmission 68 générées 69 imprimés sur le rapport du fax 70

Extinction de l'imprimante 13

F

Fax 9, 22
Fentes de la carte mémoire 6
Fonctions spéciales 10

G

Gestionnaire d'etat 37 glissières d'erreur 37

Guide papier 5

1

Impression depuis Photo Index 27 des comptes rendus 32

Impression, copie et numérisation à l'aide du Toolbox 38

Imprimer 6

Indicateurs encre terminé 7 erreurs papier 7

Insérer une carte mémoire 14

Installation du fax 22 du système Wi-Fi 17

Interface USB à haute vitesse 5

Interruption de la transmission/reception fax 33

L

LED Bluetooth 13 Wi-Fi 13 d'etat USB 6 erreur USB 6

Logements des cartes mémoire 5

M

Magic 28

Messages d'erreur du fax 68

Mode Serveur Web 46

N

Navigation 9, 27

Nettoyage de l'Imprimante 62

Nettoyage des buses des cartouches d'encre 62

Numérisation 7

Numériser un original 40

P

Panneau antérieur 5, 6
annullation 7
bouton copie en couleurs 7
bouton copie en noir 7
bouton de numérisation 7
bouton ON/OFF 7
button Imprimer 6

connecteur USB 6

contrastes copie 6
fentes de la carte mémoire 6
icône Bluetooth 6
icône Wi-Fi 6

indicateurs encre terminé 7

Indicateurs erreurs papier 7 le comptoir de copies 6

LED d'etat USB 6

LED erreur USB 6

sèlection de copies 7

sLECTION de la qualité 6

Panneau antérieursignification des LED 67

Panneau de contrôle 5

Panneau de contrôle du fax 9
afficheur noir et blanc 9
agenda 9

bouton # 9

bouton de stop 9

bouton RX 10

compteredendu 10

démarrage fax en couleurs 9

démarriage fax en noir et blanc 9

fonctions speciales 10

pavé numérique 9

sélection qualité fax 9

Pavé numérique 9

Photo Index 27

Prise électrique 5

Problèmes

d'impression 66

de copie/numérisation 67

Programmation date et
heure 50

Programmation de la modalité de réponse 30

Propriétés d'impression 39
mise en page 40
niveau de l'encre 40
papier/qualité 39

Pupitre gestionnaire 8
afficheur en couleurs 8
bouton n. copies 8
disposition de la page 8
Magic 8
navigation 9
sélection 8
visualisation 8

R

Rapports du fax 49

Réception du fax 30 automatique 30 manuel 30

repondeur/fax 30

telephone/fax 30du fax 50

Remplacement des cartouches 59

Remplacement des cartouches d'encre 55

Rétablissement date et heures du fax 32

s

Selection 8, 27
de copies 7
de la qualité 6
qualité fax 9

Serveur Web 46

Signification des indicateurs LED 67

Sistème Wi-Fi 17

Spécifications de l'imprimante 73

de la télécopie 74

du papier 77

du Scanner 74

du système fax 75

du système Wi-Fi 76
généales 72

Support papier 5

T

TCP/IP 45

Tirage des cliches 28
appareil photo 28

de un apparéil photo
numérique DPOF 29
de un apparéil photo
numérique PictBridge 28
depuis carte mémoire 28
depuis téléphone portable
Bluetooth 29

Toolbox 36, 38
imprimer des photos 38
numérisation sur application 38
numérisation sur courriel 38
numérisation sur fax 38
numérisation sur fichier 38
photocopieur 38
transfert de fichiers depuis la carte mémoire 38

Toolbox liaisons 39
aide 39
paramètres 39
solutions et assistance 39

Types de papier supportés 77

U

Unité de numérisation 5
USB 5, 6

V

Visualisation 8

Vitre du scanner 5

Vue miniatures 27

barde l'icone 27

compteur de photos 27

domain d'images totales 27

grille miniatures 27

icone du dispositif 27

parcourir frame 27

selectionner frame 27

Vues à plein écran 26

barre icone 26

domainimagetotale26

iconedispositif26

parcourir la fenêtre 26

selectionner frame 26

W

WEP 47

Wi-Fi 17, 43, 76

Wireless 6

WPA 47
