SV1 - Clavier numérique KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier numérique de scène
Marque	KORG
Modèle	SV-1
Nombre de touches	88 touches (RH3 - action lourde réaliste)
Polyphonie	120 voix
Sonorités	12 sons de piano et claviers vintage (piano à queue, piano droit, piano électrique, orgue, etc.)
Effets intégrés	Reverb, modulation, delay, ampli/effet de type vintage
Égaliseur	3 bandes (grave, médium, aigu)
Haut-parleurs intégrés	Non
Sorties audio	2 sorties jack 6,35 mm (L/Mono, R)
Sortie casque	Jack 6,35 mm
Connectique MIDI	In, Out
Alimentation	Adaptateur secteur 12 V DC (fourni)
Consommation électrique	15 W
Dimensions (L x P x H)	1340 x 343 x 132 mm (sans support)
Poids	18 kg (sans support)
Support compatible	Support ST-SV1 (en option)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Utiliser sur une surface stable et plane. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Adaptateur secteur disponible ; support ST-SV1 en option ; réparation par un technicien agréé.
Informations générales	Piano numérique professionnel avec design vintage et son authentique.

FOIRE AUX QUESTIONS - SV1 KORG

Comment installer le support ST-SV1 sous le piano SV-1 ?

Suivez les étapes de la notice : ouvrez le carton, dépliez les pieds, réglez la hauteur, puis fixez le piano sur le support en alignant les vis. Il est recommandé d'être à deux pour éviter les chutes.

Combien de sons de piano sont disponibles sur le SV-1 ?

Le KORG SV-1 propose 12 sonorités incluant des pianos à queue, pianos droits, pianos électriques (Rhodes, Wurlitzer), orgues et claviers vintage.

Le KORG SV-1 possède-t-il des haut-parleurs intégrés ?

Non, le SV-1 est un piano de scène sans haut-parleurs. Vous devez utiliser un amplificateur externe ou un casque pour l'écoute.

Quel type d'alimentation utilise le SV-1 ?

L'appareil fonctionne avec un adaptateur secteur 12 V DC fourni dans la boîte.

Comment nettoyer le clavier SV-1 ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou les chiffons humides qui pourraient endommager les touches.

Puis-je utiliser une pédale de sustain avec le SV-1 ?

Oui, le SV-1 dispose d'une entrée pour pédale de sustain (jack 6,35 mm). La pédale DS-1H de KORG est recommandée.

Quelles sont les dimensions et le poids du SV-1 ?

Dimensions : 1340 x 343 x 132 mm. Poids : 18 kg (sans support).

Comment régler la hauteur du support ST-SV1 ?

Desserrez la vis sur chaque pied, étendez la partie coulissante jusqu'à l'orifice souhaité (4 positions), puis resserrez. La première position correspond à la hauteur d'un piano à queue.

Le SV-1 est-il compatible avec des logiciels de production musicale ?

Oui, via la connexion MIDI (In/Out) vous pouvez le connecter à un ordinateur ou à un séquenceur pour utiliser des VST ou enregistrer.

Que faire si une vis du support se desserre avec le temps ?

Resserrez toutes les vis du support à l'aide de la clé de serrage fournie. Vérifiez également les boulons à ressort des pieds.

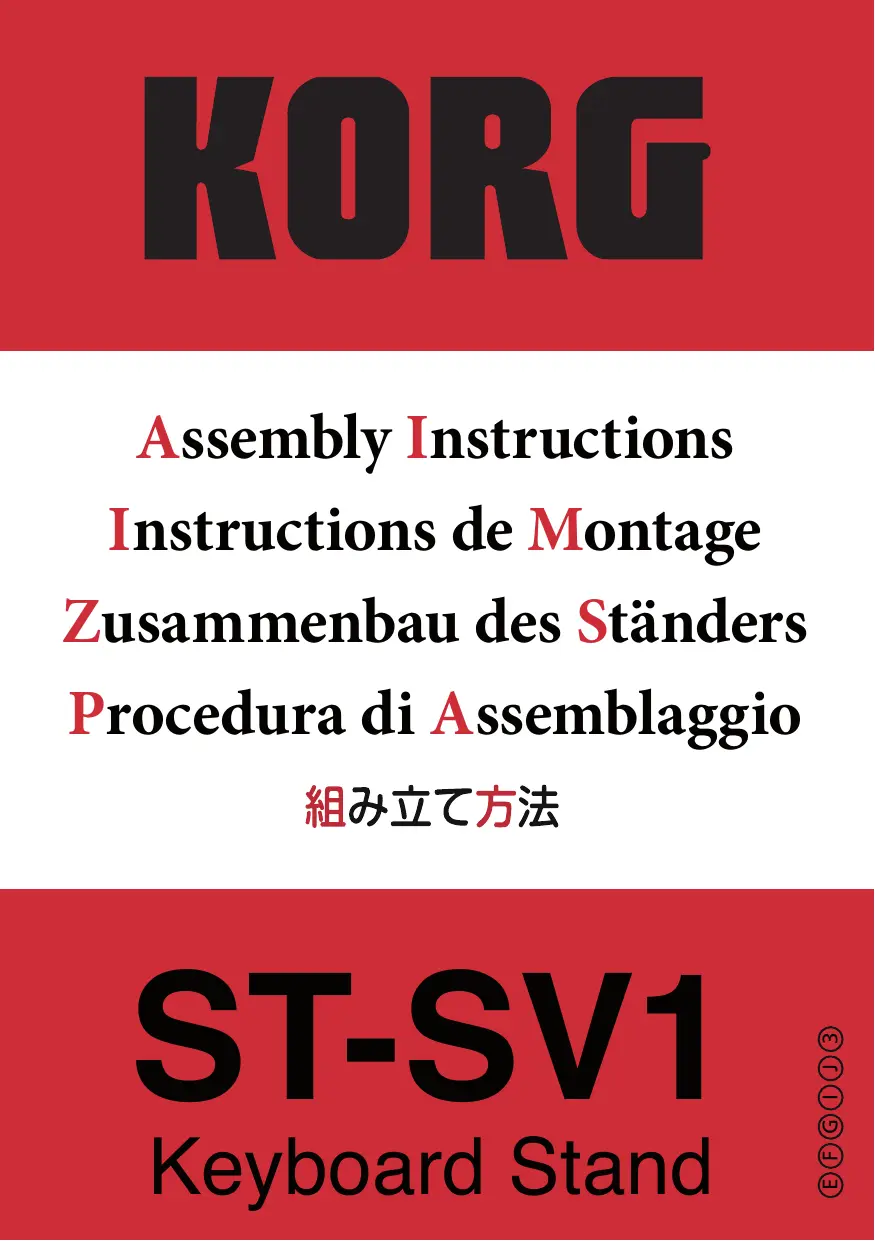

MODE D'EMPLOI SV1 KORG

Précautions avant le montage

Pour monter le support, tenez compte des instructions suivantes.

Pour monter le support, il faut être à deux. Faute de quoi, vous risquez d'endommager le piano et de vous blesser. Lorsque vous placez le piano sur le support, veillez à ne pas vous coincer les mains. Effectuez les opérations dans l'ordre préconisé et veillez à monter les pièces au bon endroit et dans le bon sens. N'exercez aucune pression sur le bord du piano avant de serrer les vis car vous risquez de faire tomber le piano.

Ouvrez le carton d'emballage et retirez-en le contenu. Retirez le support (B) de l'emballage en le tenant par les quatre tiges de maintien (a). Déposez-le sur le sol en plaçant les pieds vers le haut (voyez l'illustration).

Retirez le film de protection. Si elles sont bloquées, libérez les tiges de maintien (a) de leurs dispositifs de blocage (x). Conservez les éléments démontés dans un endroit sûr pour un usage ultérieur.

Soulevez légèrement le support et poussez le boulon à ressort (b) situé sous la tubulure.

Quand le boulon à ressort s'est étiré, relevez le pied (c) jusqu'au déclic. Le boulon à ressort (b) se rétracte alors automatiquement et bloque le pied. Répétez ces opérations pour les quatre pieds.

Desserrez la vis (d) et étendez la partie coulissante du pied (c^)

Bloquez le pied à la longueur voulue. Pour la position correcte, alignez l'orifice de la partie coulissante du pied (c') avec un des orifices (e) de la partie fixe du pied (c''). La dernière position n'est pas un orifice rond mais en demi-lune (e'). Une fois la partie coulissante du pied au bon endroit, serrez la vis (d) pour la bloquer. L'orifice est automatiquement centré.

Remarque: La première position (l'orifice inférieur) correspond à la hauteur du clavier d'un piano à queue. La quatrième position (la demi-lune) permet de jouer.

Répétez ces opérations pour les autres pieds en veillant à les régler à la même hauteur.

Soulevez la tige de maintien (a) et insérez-la dans l'orifice correspondant (e^ ) du pied (c^ ). Répétez ces opérations pour les quatre pieds.

Avertissement: Veillez à ne pas vous coincer les doigts entre le pied et la tige!

Retournez le support (B) : les pieds doivent reposer sur le sol. Placez la partie concave de la traverse (f) vers vous : vous devez voir le logo KORG (g).

Réglez la hauteur des pieds (h) en les tournant à la main afin que le support soit de niveau. Pour éviter que l'écrou (i) ne tourne, maintenez-le avec la clé de serrage de 17mm (j) fournie. Après avoir réglé chaque pied, veillez à ce que l'écrou (i) soit contre le tube du pied.

A deux, soulevez le piano (A) et fixez-le au support ST-SV1 (B). Tandis qu'une des deux personnes empêche le piano de tomber, l'autre aligne le petit pied en caoutchouc (k) sous le piano avec la partie concave de la traverse (f) et la vis (l) sous le piano avec l'espace latéral de la partie convexe de la traverse (m).

Alignez les orifices (n) pratiqués sous le piano avec les vis (o) du support.

Avertissement: Durant cette opération, n'appuyez pas sur le piano car il risque de tomber.

Quand le piano et le support sont correctement alignés, les vis à ressort (o) s'adaptent automatiquement dans le filetage des orifices (n) en produisant un déclic audible. Si ce n'est pas le cas, réalisez le piano et le support. Une fois que les vis sont engagées dans le filetage des orifices, serrez-les pour fixer le piano au support.

Veillez à serrer convenablement toutes les vis et à installer toutes les tiges de maintien.

Précautions après le montage

Soyez prudent lors du transport de l'instrument. Démontez le support du piano et transportez les séparations. Après le transport, remontez le support du piano en suivant les instructions données ici.

Desserrage des vis. APRÈS le montage, les vis et les boulons du support peuvent se desserrer avec le temps et rendre le support instable. Dans ce cas, resserrrez-les.

Démontage. Si vous devez emballer le piano, inversez la séquence d'installation du piano sur le support et de montage du support. Pour une protection optimale, nous vous conseillons d'utiliser le film de protection et les dispositifs de blocage des tiges de maintien (x) (voyez l'étape 1).
