Type de produit	Clavier maître MIDI
Caractéristiques techniques principales	61 touches sensibles à la vélocité, 8 pads rétroéclairés, 8 potentiomètres assignables
Alimentation électrique	Alimentation par adaptateur secteur ou par USB
Dimensions approximatives	93,5 cm x 25,5 cm x 8,5 cm
Poids	3,5 kg
Compatibilités	Compatible avec les logiciels DAW via USB, compatible avec iOS via adaptateur
Type de batterie	Non applicable (fonctionne sur secteur ou USB)
Tension	DC 9V (adaptateur inclus)
Puissance	Consommation maximale de 1,5 W
Fonctions principales	Contrôle MIDI, assignation de commandes, intégration avec logiciels de musique
Entretien et nettoyage	Utiliser un chiffon doux et sec pour le nettoyage, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un service agréé pour les réparations

FOIRE AUX QUESTIONS - K61P KORG

Comment puis-je connecter le KORG K61P à mon ordinateur ?

Utilisez un câble USB pour connecter le K61P à un port USB disponible sur votre ordinateur. Assurez-vous d'installer les pilotes nécessaires si votre système le demande.

Mon KORG K61P ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise. Si le problème persiste, il pourrait être nécessaire de contacter le support technique.

Comment changer les sons sur le KORG K61P ?

Utilisez les boutons de sélection de son ou la molette de modulation pour parcourir les différentes sonorités. Consultez le manuel pour des instructions détaillées sur la sélection des sons.

Le KORG K61P ne répond pas aux touches, que faire ?

Assurez-vous que le clavier est correctement alimenté et que le mode 'Local' est activé. Si le problème persiste, essayez de redémarrer l'appareil ou de réinitialiser les paramètres d'usine.

Comment sauvegarder mes réglages sur le KORG K61P ?

Utilisez la fonction de sauvegarde disponible dans le menu des paramètres. Suivez les instructions pour enregistrer vos réglages sur un support USB ou dans la mémoire de l'appareil.

Le son est déformé ou grésille, que faire ?

Vérifiez vos connexions audio et assurez-vous qu'aucun câble n'est endommagé. Réglez également le niveau de volume pour éviter la saturation.

Comment mettre à jour le firmware du KORG K61P ?

Téléchargez le dernier firmware depuis le site officiel de KORG. Suivez les instructions fournies pour effectuer la mise à jour en toute sécurité.

Puis-je utiliser le KORG K61P comme contrôleur MIDI ?

Oui, le K61P peut être utilisé comme contrôleur MIDI. Connectez-le à votre logiciel de musique via USB et configurez-le pour contrôler les paramètres souhaités.

Où puis-je trouver le manuel d'utilisation du KORG K61P ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de KORG, dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI K61P KORG

Précautions 26

Fonctions principales 27 Nom des parties 27

Installation 30

Installation des drivers MIDI et des logiciels 30 Connexions et mise sous tension 31 A propos de la série K et des drivers de ports 33 A propos de la connection MIDI OUT de la série K 33 Restoration des programmes d'usine 34

Manuel d'opérations 35

Clavier 35 ClickPoint 35 POTENTIOMÉTRE1 / POTENTIOMÉTRE2 35 Boutons [SW1]/[SW2] 36 Bouton [Octave supérieure]/[OCTAVE inférieure] 36 Molette de PITCH 36 Molette de MODULATION 37 CURSEUR 37 PEDALE 37

Jouer avec le générateur de sons (K61P) 38

Sélectionner un son (Program change) 38 Effects 38 mode de paramétrage 39 Program change activé/désactivé 43

Localisation

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations

Alimentation

Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent souffrir d'interférences à la réception. Faites fonctionner cet appareil à une distance raisonnable des postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument sans appliquer de force excessive.

Entretien

Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.

Conservation manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide pénètre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.

Veillez à ne pas laisser tomber d'objets métalliques dans le boîtier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit sur internet, par correspondence ou/et au téléphone, vous devez vérifier que ce produit est bien utilisable dans votre pays de résidence.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.

Veuillez aussi conserver votre récépissé qui est la preuve de votre achat, faute de quoi votre produit risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

• Les noms de sociétés, noms de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs.

Nous vous remercions pour votre achat d'un contrôleur K25/K49/K61/K61P(produit disponible ultérieurement). Afin d'employer ce produit efficacement, lisez svp ce manuel soigneusement et employez le produit d'une manière appropriée. Maintenez ce manuel dans un endroit sûr.

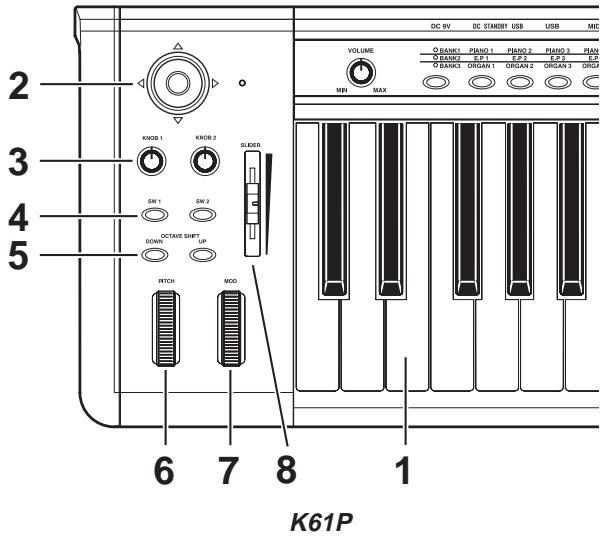

Fonctions principales

Equipe de 9 contrôleurs puissants. - Track point X/Y avec pitchbend et mode ClickPoint. curseur/souris Utilisez le logiciel de synthèse fourni M1 Le avec le clavier de la série K, vous pourrez entendre dessons de très haute qualité immédiatement. Les 24 sons du K61P's sont issus des pianos numériques Korg. Vous pouvez jouer dessons de pianos et d'orgue de très haute qualite.

1. Clavier

Le clavier possède des touches standard sensibles à la vitesse.

2. ClickPoint

Assigné en MIDI, le ClickPoint peut être utilisé pour contrôler des appareils externes branchés en MIDI, et des logiciels de synthèse comme des séquenceurs tournant sur PC. Le ClickPoint peut être utilisé aussi comme une souris.

3. Potentiometre 1/POTENTIOMETRE 2

Assigné en MIDI, les potentiomètres 1 & 2 peuvent être utilisés pour contrôler des appareils externes branchés en MIDI, et des logiciels de synthèse comme des séquenceurs tournant sur PC.

Les boutons [SW1]/[SW2] sont utilisés pour les changements de programme.

Avec les assignations de contrôle MIDI, ils peuvent être utilisés pour contrôler des appareils externes branchés en MIDI, et des logiciels de synthèses comme des séquenceurs tournant sur PC.

5. Boutons [OCTAVE superieur] / [OCTAVE inferieur]

Réglez l'échelle d'octave du clavier.

6. Molette de PITCH

Change le pitch vers le haut ou vers le bas.

7. Molette de modulation

Assignée en MIDI, la molette de modulation peut être utilisée pour contrôler des appareils externes branchés en MIDI, et des logiciels de synthèse comme des séquenceurs tournant sur PC. Le ClickPoint peut être utilisé aussi comme une souris.

8. Curseur

Assigné en MIDI, le curseur peut être utilisé pour contrôler des appareils externes branchés en MIDI, et des logiciels de synthèse comme des séquenceurs tournant sur PC. Le ClickPoint peut être utilisé aussi comme une souris.

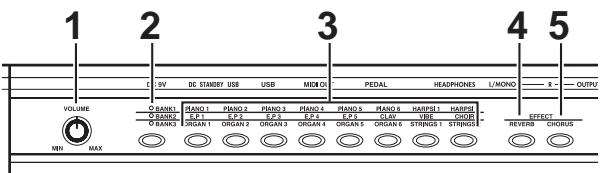

1. Potentiomètre [volume]

Contrôle le volume du générateur sonore interne. Ceci ajuste le volume qui est routé vers les sorties OUTPUT et la sortie casque.

2. Bouton [BANK]

3 sons sont assignés à chaque bouton programme. Pressez (BANK) pour sélectionner l'un d'entre eux.

3. Bouton [program]

Sélectionne les leçons assignées aux boutons.

4. Bouton [REVERB]

Ce bouton règle pour enclencher ou étendre l'effet écho, et la profondeur de la réverbération.

5. Bouton [CHORUS]

Ce bouton est réglé pour enclencher ou éteindre l'objet, et la profondeur de l'effet chorus.

1. Jacks de sortie (seulement K61P)

Permet la connexion à un amplificateur afin d'écouter les sons internes.

2. Sortie casque (seulement K61P)

Chaque jack peut être connecté à un casque avec connexion standard.

3. Jack pour PEDALE

Une pédale à action momentanée telle que le commutateur pédale PS-1 (chacun vendu séparément) peut être raccordée à la prise de pédale. La Serie K déterminera automatiquement la polarité de la pédale quand l'appareil est alimenté.

4. Connecteur MIDI OUT

Connectez un appareil externe MIDI. La prise MIDI OUT fonctionne différemment suivant les connections.

5. Connecteur USB

Utilisez un câble USB pour connecter la série K à votre ordinateur afin que les messages MIDI soient transmis et reçus.

6. Bouton d'alimentation

Ce switch permet de mettre la série K sous tension en utilisant l'adaptateur secteur ou le câble USB.

7. Connecteur d'alimentation

Connectez l'adaptateur secteur optionnel ici.

Contenu du cd-rom

□ Éditeur de la série K □ Logiciel de synthèse KORG M1 Le KORG USB-MIDI driver pour Windows XP Guide d'installation Mode d'emploi de la série K Manuel d'utilisation du logiciel de synthèse M1 Le software Licence de logiciel

Ordinateur

Apple Macintosh avec port USBILA satisfait les exigences d'exploitation de Mac OS X

Système d'exploitation recommandé

Mac OS X ver. 10.3 ou supérieur

Ordinateur

Un ordinateur avec un port USB, celui satisfait les exigences d'exploitation de Microsoft Windows XP (le chipset USB fabriqué par Intel Corporation est recommandé)

Système d'exploitation recommandé

Microsoft Windows XP Home Edition/Professional Service Pack 1 ou supérieur

Installation

S'il vous plaît, lisez les instructions d'installation situées sur le CD-ROM fourni pour l'installation du driver MIDI-USB pour Windows XP, le logiciel d'édition de la série K et le logiciel de synthèse M1 Le.

Lire avant utilisation s'il vous plaît

Le copyright de tout le logiciel concernant ce produit est la propriété de Korg Corporation. L'accord de licence pour le logiciel concernant ce produit est inclus séparément. Vous devez lire cet accord de licence avant que vous installiez le logiciel. Votre acceptation du logiciel sera prise pour indiquer votre acceptation de l'accord. Apple, Macintosh et mac os sont les marques déposées enregistrées de l'ordinateur Apple, inc.. Windows XP est une marque déposée enregistrée de Microsoft Corporation aux ETATS-UNIS et à autres pays. Tous autres nom de produit et deOMPagnie sont des marques déposées ou des marques déposées enregistrées de leurs supports respectifs.

Connexions et mise sous tension

Vérifiez que tous vos équipements soient éteints avant de commencer quoi que ce soit. Vous devez faire attention lors de l'écoute, sinon vous pouvez endommager votre système de haut-parleur ou causer d'autres défauts de fonctionnement.

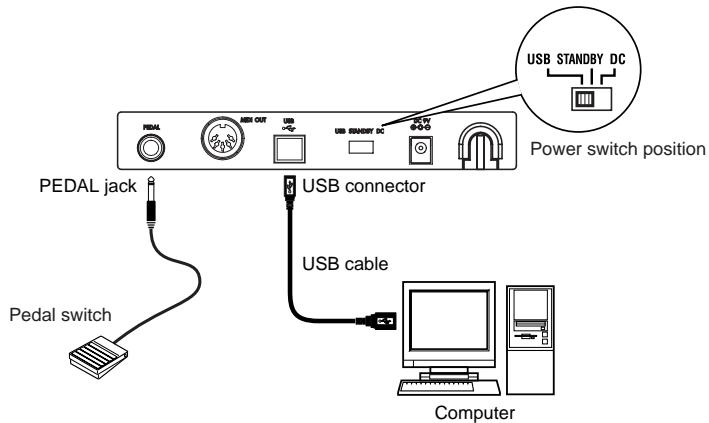

Connexion USB

1 Employez un câble USB pour relier la K-Série au connecteur USB de votre ordinateur. Si vous pouvez employer une pédale, reliez-la à la prise PÉDALE. 2 Pour établir le courant, placez le commutateur de puissance des K-Série dans la position USB.

La K-Série détecte la polarité de la pédale quand le courant est établi. Si une pédale est reliée, ne la maintenez pas tant que vous n'avez pas allumé le clavier de la série K.

Quand vous êtes prêt à couper le courant, placez le commutateur de puissance sur STANDBY.

Si vous employez un raccordement USB, vous n'avez pas besoin d'utiliser un adaptateur secteur. Cependant, si votre ordinateur est sous-alimenté, ou si vous employez un hub USB qui est alimenté uniquement par le port (plutôt qu'autoalimenté), la puissance ne peut être assurée à la série K. Dans ce cas, utilisez l'adapteur secteur optionnel et placez le commutateur de puissance sur la position DC. 22 Quand l'USB est connectée, la borne MIDI out ne transmettra aucun message au clavier de contrôle.

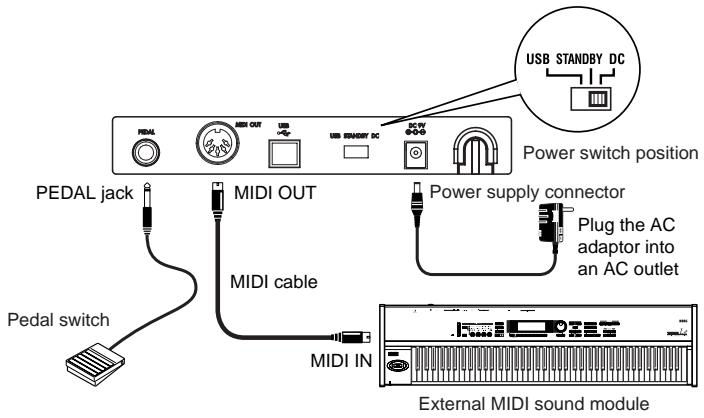

Connexions MIDI et de l'adaptateur CA

1 Reliez la prise d'adaptateur secteur optionnel au connecteur de l'alimentation des séries K et branchez l'adaptateur à une sortie électrique. 2 Employez un cable MIDI pour relier la Série K à votre module externe MIDI. Si vous pouvez employer une pédale facultative, reliez la prise de pédale.

3 Commutez l'alimentation, la LED s'allumera. À ce moment, les réglages sauvés seront lus automatiquement. 4 Allumez vos appareils externes.

La K-Série déecte la polarité de la pédale quand le courant est établi. Si une pédale est reliée, ne la maintenance pas tant que vous n'avez pas allumé la série K.

Quand vous êtes prêt à couper le courant, éteignez les appareils sonores externes connectés en MIDI. Puis régalez le switch d'alimentation de la série K sur STANDBY.

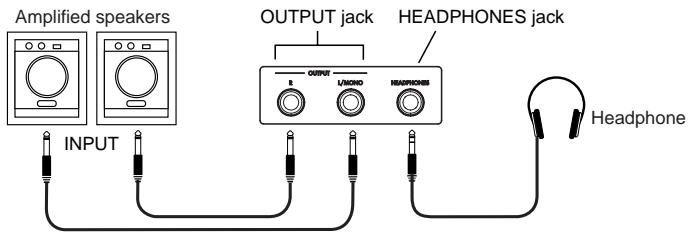

Générateur de sons internes

1 Reliez la prise d'adapteur secteur optionnel. au connecteur d'alimentation de la série K, et branchez l'adapteur à une prise de courant. 2 Reliez chaque cable à la prise d'entrée correspondante sur l'appareil externe. Employez des cables mono 6, 35mm. Quand vous connectez seulement un produit, employez la prise L/mono.

Note Utilisez le bouton de volume pour ajuster le niveau de sortie des sorties OUTPUT.

3 Positionnez le sélecteur sur DC. La LED d'alimentation s'allume. 4 Allumez votre système d'amplification.

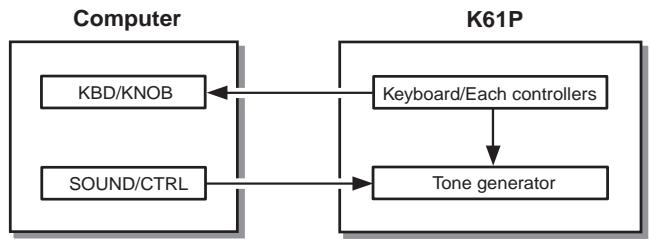

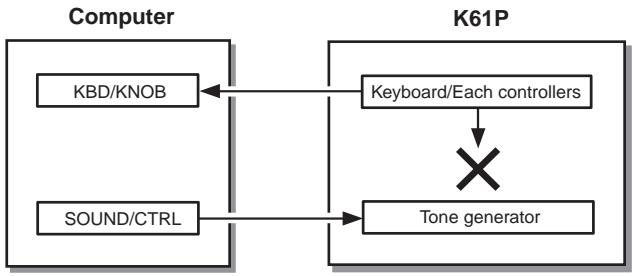

La série K dispose de 1 port USB-MIDI In et 2 ports USB-MIDI OUT.

KBD/KNOB est utilisé pour recevoir des messages MIDI de la série K et des contrôleurs. Quand vous utilisez votre application informatique à partir de la série K, sélectionnez ce port pour les entrées MIDI de votre application.

KBD/KNOB est utilisé aussi pour recevoir des données de scene. Sélectionnez ce port pour l'entrée MIDI de l'éditeur de la série K.

MIDI OUT transmet des messages MIDI OUT du logiciel à la série K. Par exemple, la transmission de messages MIDI de l'ordinateur aux instruments MIDI. Quand la série K est utilisée comme un port USB-MIDI, sélectionnez ce port pour les portes MIDI OUT de vos applications.

SOUND/CTRL est utilisé pour recevoir des données de scène venant de l'ordinateur. Sélectionnez ce port pour les entrées MIDI de la série K. De plus, ce port permet au K 61P de jouer des notes du générateur de son interne.

Quand l'usb n'est pas connecté

Envoi des messages MIDI venant du clavier et du contrôleur.

Quand l'usb est connecté

Envoi des messages MIDI venant du MIDI OUT de l'ordinateur. Il n'envoie pas de messages MIDI venant du clavier et du contrôleur.

Restauration des programmes d'usine

Allumez le clavier en maintenant les touches SW1 et SW2.

Réglages des contrôleurs quand l'appareil est déballé

• Les paramètres montrés à l'intérieur des parenthèses concernent le M1 Le.

Manuel d'opérations

Utilisez l'éditeur de la série K pour paramétrer celui-ci.

Les messages MIDI sont envoyés en utilisant le canal MIDI global.

Clavier

Envoi des messages de notes.

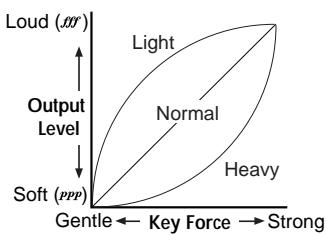

3 courbes de vitesse et une constante (127) peuvent être paramétrées afin d'avoir la réaction ajustée.

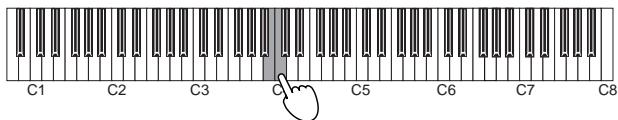

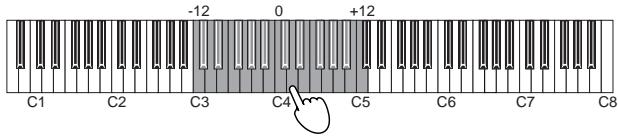

La touche de transposition peut être réglée par 1/2 ton jusqu'à ±1 octave (-12...12).

Le changement de contrôle MIDI peut être assigné individuellement à la direction X (gauche / droit) et à la direction Y (haut / bas) pour obtenir deux paramètres. En outre, ClickPoint peut être employé comme souris d'ordinateur. Les valeurs assignables sont "pas d'assignation / changement de contrôle / souris".

Pas d'assignation

Si le ClickPoint n'est pas assigné au contrôle MIDI, les messages seront non transmis.

Changement de contrôle [0...127]

Le contrôle MIDI a été assigné. Changez le paramètre de direction X et Y en changeant la position. ClickPoint sera de nouveau à la position centrale quand il est relaché, les paramètres x et y peuvent rester à la position quand le bouton de clic est enclenché. Appuyez sur le bouton de clic après pour ouvrir les paramètres de x et de y.

Souris

S'il est assigné au mode "souris", le ClickPoint peut être actionné comme souris et commander l'indicateur de souris sur l'écran de l'ordinateur. Le bouton de clic devient le bouton de clic en mode souris.

Quand le MIDI OUT est relié, ClickPoint ne peut pas être employé comme souris même si il est assigné en mode souris.

POTENTIOMÈTRE1 / POTENTIOMÈTRE2

Avec l'assignation de contrôle MIDI, knob1/knob2 peut être employé pour piloter l'équipement MIDI externe ou le logiciel de synthèse fonctionnant sur ordinateur. Les valeurs assignables sont "aucun changement d'Assignation/Changement de Control".

Pas d'assignation

Si knob1/knob2 n'ont aucune assignation de commande MIDI, les messages MIDI ne seront pas envoyés.

Changement de contrôle [0...127]

KNOB1/KNOB2 sont utilisés pour changer les paramètres des contrôleurs MIDI.

Boutons [SW1]/[SW2]

Appuyez sur [SW1]/[SW2] pour envoyer des messages d'assignation de commande MIDI.

Les valeurs assignables sur SW1 et SW2 sont "pas d'assignation/changement du programme/changement de contrôle".

Pas d'assignation

Si le SW1/SW2 n'est pas assigné au contrôle MIDI, les messages seront non transmis.

Changement de programme

Quand [SW1] est sélectionné, le changement de programme décroît de 1.

Quand [SW] est sélectionné, le changement de programme augmente de 1.

De plus, Le changement de programme est régé à 0 si [SW1]/[SW2] sont sélectionnés ensemble.

Changement de contrôle [0...127]

[SW1]/[SW2] sont assignés aux contrôle MIDI avec une sélection de mode Toggle/Momentary, et valeur d'ouvertures et de fermétures.

En mode "Toggle" appuyez chaque fois [SW1]/[SW2] les touches, message de commande du MIDI avec le paramètre OnValue et OffValue sera envoyé. En mode "Momentary" appuyez chaque fois les touches [SW1]/[SW2], le message de contrôle MIDI avec le paramètre OnValue sera envoyé quand il est appuyé et le message de commande du MIDI avec le paramètre OffValue sera envoyé quand il sera sélectionné vers le haut.

Bouton [OCTAVE supérieur]/[octave inférieur]

Réglez le sélection d'octave. L'échelle d'octave du clavier a plusieurs paramètres.

K-Series'	Octaves
K25	-4...+4
K49	-4...+4
K61/K61P	-3...+3

Key leds (état)	réglage d’Octave
Sombre	±0 octave
Vert	+1 / -1octave
Orange	+2 / -2octave
Rouge	+3 / -3octave
Red clignotant	+4 / -4octave(K25/K49 seulement)

Mollette de PITCH

Utilisez la molette vers le haut/bas pour envoyer des messages MIDI de changement de pitch.

Molette de modulation

Avec l'assignation du contrôle MIDI, la molette de modulation peut être utilisée pour piloter l'équipement MIDI externe ou le synthétiseur logiciel fonctionnant sur l'ordinateur. Les valeurs assignables sont "pas d'assignment/Changement de contrôle/aftertouch".

Pas d'assignation

Si la molette de modulation n'est pas assignée au contrôle MIDI, les messages seront non transmis.

Changement de contrôle [0...127]

Utilisez la molette de modulation pour changer le paramètre du contrôle MIDI assigné.

Utilisez la molette de modulation pour envoyer un message d'AfterTouch au canal.

Avec l'assignment du contrôle MIDI, le curseur peut être utilisé pour piloter l'équipement MIDI externe et le synthétiseur logiciel tournant sur l'ordinateur. Les valeurs assignables sont "Pas d'assignment/Changement de Control".

Pas d'assignation

Si le curseur n'a pas d'assignation de contrôle MIDI, aucun message transmis.

Changement de contrôle [0...127]

Utilisez le curseur pour changer le paramètre assigné au changement de contrôle MIDI.

PEDALE

Le changement de contrôle MIDI peut être assigné à la prise pédale reliée et à une pédale de sustain. Les valeurs assignables sont "Pas d'assignation/Changement de Control".

Pas d'assignation

Si la pédale n'a pas d'assignation de contrôle MIDI, pas de messages transmis.

Changement de contrôle [0...127]

La pédale est assignée aux commandes MIDI avec le choix entre le mode Toggle/Momentary, et les valeurs OnValue et OffValue.

En mode "Toggle" chaque fois que vous appuyez sur la pédale, le message de commande MIDI avec le paramètre OnValue et OffValue sera envoyé. En mode "Momentary" chaque fois que vous appuyez sur la pédale, le message de commande MIDI avec le paramètre OnValue sera envoyé quand appuyez et message de commande MIDI avec le paramètre OffValue sera envoyé quand vous relacherez la pédale.

Sélectionner un son (program change)

1 Sélectionnez le son désiré en utilisant les boutons de sélection. 2 Appuyez sur le bouton de banque jusqu'à ce que vous choisissiez une des trois. Chaque fois que le bouton de banque est enfoncé, la banque commutera de BANK1, de BANK2 ou de BANK3. La banque sera montrée par les leds. Par exemple, pour choisir le son de Clavi, appuyez sur la sixième touche de programme de la gauche pour allumer la led principale. Appuyez alors sur la touche de banque pour choisir BANK2.

Sound List

Ajoutez l'effet d'écho avec la profondeur spécifique à un bruit peut simuler des effets soniques comme jour sur la scène d'une salle de concert. Ceci s'appelle l'effet de réverbération.

1. Appuyez sur le bouton [REVERB] pour sélectionner une des trois profondeurs de réverbération. Les réglages seront indiqués par des LEDs.

[Led REVERB]	profondeur de Reverb
Éteint	étéint
Vert	Légère
Orange	Standard
Rouge	Profond

Ajoutez des sons décalés pour avoir un effet riche et profond. Cela s'appelle l'effet de chorus.

1 Appuyez sur la touche [CHORUS], CHOISSEZ une des trois profondeurs de chorus. Le paramétrage choisi est montré par la led principale.

Bouton [CHORUS]	profondeur de Reverb
Eteint	étéint
Vert	Léger
Orange	Standard
Rouge	profond

Mode de paramétrage

Appuyez sur le bouton [BANK] jusqu'à ce qu'elle place la série K en mode réglage. Les LED des 8 boutons de programme et la touche [BANK] s'éteignent. Pressez un des 8 boutons de programme pour CHOISIR le réglage que vous voulez. La LED du bouton de programme choisi clignotera. Appuyez alors sur la touche du clavier pour placer la valeur choisie. Avec avoir fini le réglage, appuyez sur la touche [BANK] pour quitter le mode. En mode réglage, il y a 8 paramètres de réglage comme suit:

Il y a 3 courbes de vitesse et 1 constante (127). Choisissez une d'elles selon votre besoin.

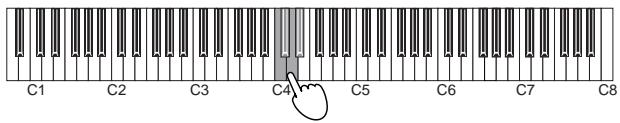

1 Appuyez sur le bouton [BANK] jusqu'à ce que le clavier se mette en mode paramétrage. 2 Pressez le Programme 1 [PIANO 1/E. P. 1/ORGAN 1] pour allumer la Led. 3 Pressez une de ces notes C4(leger), C#4(standard), D4(dur), D#4(const) pour sélectionner la courbe.

4 Pressez [BANK] pour quitter le mode de paramétrage.

Note	Touch, control change setting
C4	Son doux avec courbe dure même jouée doucement)
C#4	Intensité de piano Standard (general)
D4	Son fort avec courbe douce si joué doucement
D#4	CONST(son avec intensité fixe (velocity=127))

Le paramétrage de la courbe de vitesse est utilisé par le contrôleur et le générateur de sons.

Transposition

En utilisant le transpose, vous pouvez jouer la chanson avec moins de touches noires, aussi bien que jouer des chansons avec des positions familières de doigt. Le transpose est réglé par demi ton, ± 1 octave (-12... 12).

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 2 [PIANO 2/E. P. 2/ORGAN 2] pour allumer la led. Pressez une des notes entre C3... C5 pour sélectionner les réglages.

3 Appuyez sur la note C4 pour annuler la transposition. 4 Pressez le bouton [BANK] pour quitter le mode de paramètres.

Les réglages de transposition sont utilisés par le contrôleur et le générateur sonore.

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 3 [PIANO 3/E. P. 3 ORGAN 3] pour allumer la led. 3 Pressez la note C4 pour augmenter le pitch, chaque fois que la note C4 est pressée le pitch augmente d'environ 0.5Hz.

Pressez la note B3 pour DESCENDre le pitch, chaque fois que la note B3 est enforcée, le pitch diminue d'environ 0.5Hz.

Note Pressez les notes B3 et C4 ensembles pour revenir au pitch standard A4=440Hz.

Pressez [BANK] pour quitter le mode de réglage.

Note le réglage de pitch est réglé en standard sur A4=440Hz si l'appareil est étant.

Tempérament

Sélectionne le tempérament de la musique.

Il y a quelques morceaux de musique classique qui emploient le temperament classique. Afin de jouer les notes avec ce temperament, la K-Série possède ceux classique appelés Kirnberger et Werckmeister, et le temperament égal le plus largement utilisé par les instruments actuels.

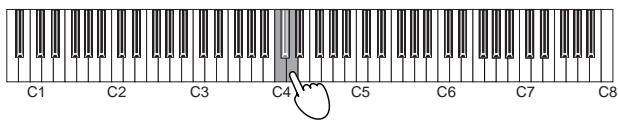

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 4 [PIANO 4/E. P. 4/ORGAN 4] pour éclairer les Led. 3 Pressez une des notes C4(Kirnberger), C#4(Werckmeister), D4(Equal) pour selectionner le temperament.

4 Pressez [BANK] pour quitter le mode de réglage.

Note Le tempérament par défaut à l'extinction est le réglage égal.

Note à propos du "stretch tuning

Le "Stretch tuning" est employé pour obtenir un bruit plus naturel. Les notes basses du diapason utilisent des réglages de pitch plus bas, et les notes élevées du diapason utilisent un réglage de pitch plus haut. C'est la méthode d'accord le plus souvent utilisée dans le piano. Il y a 6 instruments dans le générateur de sons de la série K en utilisant le stretch tuning, comme suit.

[PROGRAM]	BANK 1
[PIANO1]	Grand Piano 1
[PIANO2]	Grand Piano 2
[PIANO3]	Standard Piano
[PIANO4]	Bright Piano
[PIANO5]	Honky Tonk Piano
[PIANO6]	Mellow Piano

Réglage du canal MIDI

Régler le canal MIDI de votre clavier sur le même canal que votre équipement MIDI externe.

Canaux MIDI 1 à 16.

1. Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2. Pressez Program 5 [PIANO 5/E. P. 5/ORGAN 5] pour éclairer la Led. 3. Pressez une des notes entre C4~D#5.

Le réglage du canal MIDI est le suivant.

4 Pressez [BANK] pour quitter le mode réglage.

Note Le réglage du canal MIDI est utilisé par le contrôleur et le générateur sonore.

Réglage du contrôle local on/off

Sélectionner le mode Local Off pour désactiver le générateur de son interne de la série K. Le son du générateur sonore exter se sera audible. S'il est relié au séquenceur avec réglage d'écho back, réglez la série KS sur local off pour empêcher le renvoi de message de notes et cause des double notes. D'une façon générale, placez local on, quand vous jouez lessons de la série K.

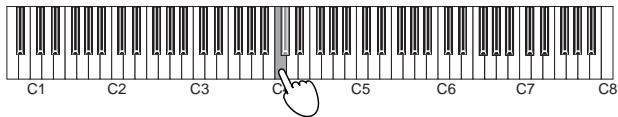

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 6 [PIANO 6/CLAVE/ORGAN 6] pour allumer la led 3 Pressez la note C4(On) ou C#4(Off) pour selectionner les réglages.

4 Pressez [BANK] pour quitter le mode réglage.

Les réglages du contrôle local

Le réglage du local on/off est sur local on quand l'appareil est éteint.

Program change activé/désactivé

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 7 [HARPSI 1/VIBE/STRINGS 1] pour allumer la Led.

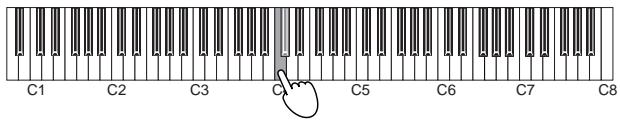

3 Pressez la note C4 (actée ou C#4 (désactée) pour sélectionner le réglage. 4 Pressez [BANK] pour quitter le mode paramètres.

Message de filtrage de volume

Le message de changement de contrôle MIDI cc#07 (volume) du générateur de son interne peut être effacé.

Si il est réglé sur "On", le générateur sonore de la série K acceptera le message de volume (07) des potentiomètres1/potentiomètres 2 and curseur si ils sont assignés au changement de contrôle cc#07.

Si il est réglé sur "Off", le générateur sonore de la série K refusera le message de volume (07) des potentiomètres1/potentiomètres 2 and curseur même si ils sont assignés au changement de contrôle cc#07.

1 Appuyez sur [BANK] jusqu'à ce que le clavier soit en mode réglage. 2 Pressez Program 8 [HARPSI 2/CHOIR/STRINGS 2] pour allumer la Led.

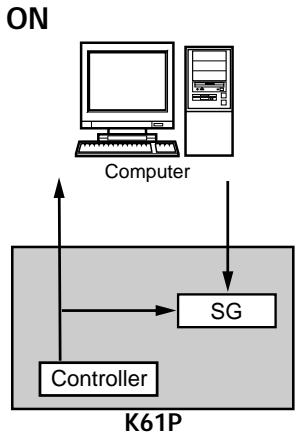

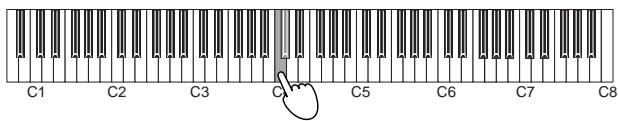

3 Pressez la note C4 (On) ou C#4 (Off) pour sélectionner les réglages. CC#07 tableau de flux

* SG : Sound Generator SG's volume knob controls SG's volume level.

4 Pressez [BANK] pour quitter le mode de paramètres.

L'appareil ne peut pas s'allumer

• Est-ce que le bouton d'alimentation est sur la bonne position? (p. 31 “Connexions et mise sous tension”)
• La série K peut-elle être connectée à votre ordinateur via un hub USB ?

Étape de réglage de votre driver

• Il y a un driver installé par défaut pour Windows. Utilisez le nouvel installateur pour paramétrer le driver.
• Vérifiez que le CD-ROM est correctement inséré dans le lecteur.
• Vérifiez que la lentille du lecteur de CD n'est pas sale. Utilisez un produit compatible et spécialisé pour nettoyer la lentille.

Le logiciel ne répond pas

• Est-ce que le câble USB est correctement installé ?
• Est-ce que la série K est reconnaue par l'ordinateur connecté?

Selon l'installation de matériel de votre ordinateur, il se peut que la série K ne soit pas reconnue par l'intermédiaire d'une connection USB.

• Il se peut que le dispositif ou le logiciel relié n'accepte pas la fonction que vous essayez d'utiliser. Référez-vous au manuel du propriétaire de l'appareil ou du logiciel relié, et assurez-vous que la fonction soit compatible.

Pas de sons(k61p)

• Vérifiez que le volume du clavier ne soit pas sur "0". Tourner le potentiomètre jusqu'à la position appropriée.

Les notes sont découpées ou étouffées

• Vous dépassez la limite de polyphonie de l'appareil

La polyphonie maximum est le nombre maximum de notes que le piano est capable de reproduire en même temps. Si vous essayez de jouer au-delà de cette limite, le piano coupe automatiquement des notes plus anciennes de sorte qu'il puisse jouer les notes plus récentes. Si vous dépassez la limite, donc, vous pouvez noter que les sons sont découpés ou étouffés. La polyphonie disponible maximum change selon le nombre d'oscillateurs et d'effets employés pour produire le son. Le piano produit chaque son en utilisant l'un ou l'autre des oscillateurs. La polyphonie disponible maximum pour des sons de 1 oscillator (comme les sons de HARPSI/vibes) est 60 notes, alors que la polyphonie maximum pour 2 oscillateurs (comme piano à queue 1 [ PIANO 1, A ] et piano à queue 2 [ PIANO 2, A ]) est de 30 notes. L'effet de reverb, une fois utilisé, compte en tant que dix notes 1-oscillator, alors que le chorus compte en tant que trois.

Contrôleurs

• Clavier : 25 notes / 49 notes, 61 notes toucher clavier standard avec vitesse.
• ClickPoint
• Potentiomètres Assignables × 2
• Boutons Assignables × 2
• Changement d'octave supérieur/inferieur
• Molette de Pitch bend
• Molette de Modulation Assignable
• Curseur × 1

Générateur de sons interne(k61p)

• Générateur sonore Échantillonnage Stereo
• Polyphonie 60 (Maximum)
• Sons 24 (3 banques de 8)
• Accord du clavier Transposition, Fine tuning
• Tempéraments Equal, Kirnberger, Werckmeister
• Effets Reverb, Chorus (3 réglages de profondeur chacun)

Connecteurs

• Jack Pedale
• Connecteur MIDI OUT
• Port USB
• Prise pour adaptateur secteur (DC9V)
• Sorties (L/MONO, R) (K61P tableau)
• Prise casque (K61P seulement)

Alimentation

• Port USB en mode alimentation (en utilisant le connecteur USB Adaptateur secteur DC9V, AC (optionnel))

Consommations de courant

K25/K49/K61: En utilisant le port USB 110 mA

En utilisant l'adaptateur secteur 120mA

K61P: En utilisant le port USB 300 mA

En utilisant l'adaptateur secteur 320 mA

Dimensions (l x p x h)

• Cable USB
• CD-ROM (contenant le logiciel de synthèse M1 Le, Logiciel d'édition de la série K, Driver, Aide à l'installation) Mode d'emploi Tableau d'implémentation MIDI
• Accord de licence de logiciel

Ressources ordinateur recommandées

Macintosh

Système d'exploitation: Mac OS X ver.10.3 ou supérieur

Ordinateur: Apple Macintosh avec un port USB satisfaisant au cahier des charges de Mac OS X

Windows

Système d'exploitation: Microsoft Windows XP Home Edition/Professional

Ordinateur : Ordinateur avec un port USB, satisfaisant au système d'exploitation Windows XP (USB chipset fabriqué par Intel Corporation recommandé)

Adaptateur secteur - Pédale switch PS-1

L'apparence et les caractéristiques de ce produit sont sujettes à modifications sans préavis.
