AX3B - Effets de guitare KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur multi-effets pour guitare
Marque	KORG
Modèle	AX3B
Nombre d'effets	57 variations d'effets, jusqu'à 6 simultanés
Programmes	80 (40 utilisateur + 40 préréglages)
Technologie de modélisation	REMS (Resonant Structure and Electronic circuit Modeling System)
Types d'effets	Pre-effect (10), Drive/Amp (16), Cabinet (10), Modulation (10), Delay (5), Reverb (5), Réduction de bruit
Accordeur intégré	Chromatique automatique, calibration A=438–445 Hz
Entrée audio	Prise INPUT (jack mono 6,35 mm)
Sortie audio	Prise OUTPUT (jack stéréo 6,35 mm)
Pédale d'expression	Compatible Korg EXP-2 ou XVP-10 (option)
Alimentation	4 piles alcalines AA (8h d'autonomie) ou adaptateur secteur 9V DC (option)
Dimensions	178 x 142 x 43 mm
Poids	340 g
Entretien et nettoyage	Essuyer avec un chiffon sec et propre. Ne pas utiliser de solvants.
Précautions de sécurité	Éviter exposition au soleil, chaleur, humidité, poussière, vibrations. Utiliser adaptateur secteur approprié.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un revendeur Korg en cas de problème.
Contenu de l'emballage	Manuel d'utilisation
Options	Adaptateur secteur KA181, pédale d'expression EXP-2, pédale volume XVP-10

FOIRE AUX QUESTIONS - AX3B KORG

Comment sélectionner un programme sur l'AX3B ?

Placez le sélecteur de fonction sur PROGRAM. Utilisez les switches Program Up et Program Down pour parcourir les 80 programmes. Tournez le bouton de valeur pour régler le volume général.

Comment éditer un son personnalisé ?

Placez le sélecteur sur la position d'effet souhaitée (PRE FX, DRIVE/AMP, etc.). Utilisez les boutons ▲/▼ pour choisir le type d'effet, puis le bouton de valeur pour ajuster le paramètre principal. Pour les sous-paramètres, appuyez sur ▲/▼ pour afficher P1-P4 et ajustez.

Comment sauvegarder un programme modifié ?

Placez le sélecteur sur WRITE. Appuyez sur ▲(WRITE) – le numéro clignote. Utilisez le bouton de valeur ou les switches pour choisir la destination, puis appuyez à nouveau sur ▲(WRITE) pour confirmer. Appuyez sur ▼(CANCEL) pour annuler.

Comment utiliser la fonction Bypass ou Mute ?

Pour le Bypass (coupure de tous les effets), appuyez simultanément sur Program Up et Program Down. Pour le Mute (silence total), maintenez ces deux switches enfoncés environ une seconde. L'accordeur s'active automatiquement. Pour revenir en mode normal, appuyez sur l'un des deux switches.

Comment accorder ma guitare avec l'AX3B ?

L'accordeur chromatique automatique s'active en mode Bypass ou Mute. Jouez une note : l'écran affiche la note la plus proche (ex: C, C0, d...). La LED Program Up clignote si trop haut, Program Down si trop bas. Les deux clignotent quand l'accord est parfait. Vous pouvez ajuster la calibration (438-445 Hz) avec les boutons ▲/▼.

Comment réinitialiser l'AX3B aux réglages d'usine ?

Éteignez l'appareil. Maintenez enfoncés Program Up, Program Down et ▼(CANCEL) simultanément, puis allumez. L'écran affiche 'rL'. Relâchez les boutons. Appuyez sur ▲(WRITE) pour confirmer. L'écran affiche 'CP' pendant le chargement. Ne pas éteindre pendant l'opération.

Quelles sont les options d'alimentation de l'AX3B ?

L'appareil fonctionne avec 4 piles alcalines AA (environ 8 heures) ou avec un adaptateur secteur optionnel 9V DC (KA181). L'alimentation se met en marche automatiquement lors du branchement d'un jack en entrée (sur piles).

Comment raccorder l'AX3B à un ampli ou une console ?

Branchez votre guitare sur la prise INPUT. Reliez la prise OUTPUT à l'entrée de votre ampli guitare, console de mixage ou enregistreur. Réduisez les volumes avant de mettre sous tension. Pour un casque, branchez-le sur la sortie OUTPUT.

Puis-je utiliser une pédale d'expression avec l'AX3B ?

Oui, vous pouvez connecter une pédale d'expression optionnelle Korg EXP-2 ou XVP-10 sur la prise PEDAL. Elle permet de contrôler le volume ou un effet Wah-Wah en temps réel.

Que faire si l'AX3B ne s'allume pas ou n'émet aucun son ?

Vérifiez les piles (si l'écran clignote 'L', remplacez-les). Assurez-vous d'utiliser un câble mono sur l'entrée. Vérifiez le volume général (bouton de valeur en mode PROGRAM) et les réglages de niveau. Si une pédale d'expression est branchée, testez sans elle. Vérifiez que le mode Mute n'est pas activé.

MODE D'EMPLOI AX3B KORG

Manuel d'utilisation

Sommaire

Précautions 13

Bienvenue! 14

Caractéristiques principales 14

Panneau Avant et Arrière 14

Panneau Avant 14

Panneau Arrière 15

Configuration 16

Installation des piles 16

Raccordements 16

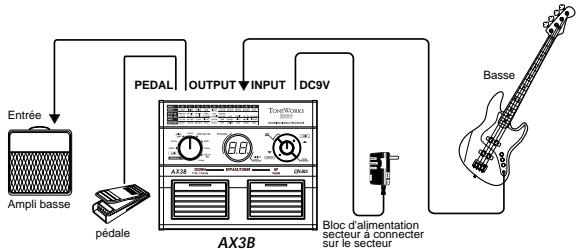

Exemple de branchement à un ampli guitare 16

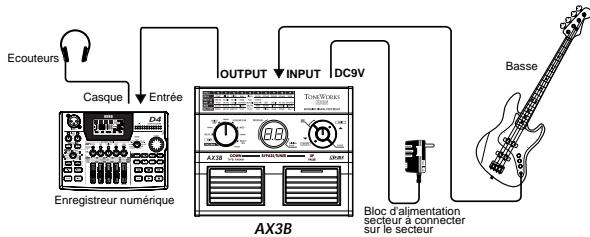

Exemple de branchement à une console de mixage ou d'un enregistreur 16

Jouer (Mode Programme) 17

Sélectionner un programme 17

Créez votre son (Mode Edit) 17

Flux du Signal 17

Sélectionner les effets et ajuster les paramètres principaux... 17

Sélectionner et ajuster les sous-paramètres 18

Sauvegarde d'un programme (Write mode) 19

Vérifiez les valeurs sauvegardées dans un programme (Valeur originale) 19

Bypass et Mute 19

Bypass de l'AX3G 19

Muter l'AX3G 19

Accordeur 19

Procédure pour l'accord 19

Ajustez le calibrage de l'accord 20

Retour aux réglages d'usine 20

Troubles de fonctionnement 20

Caractéristiques 21

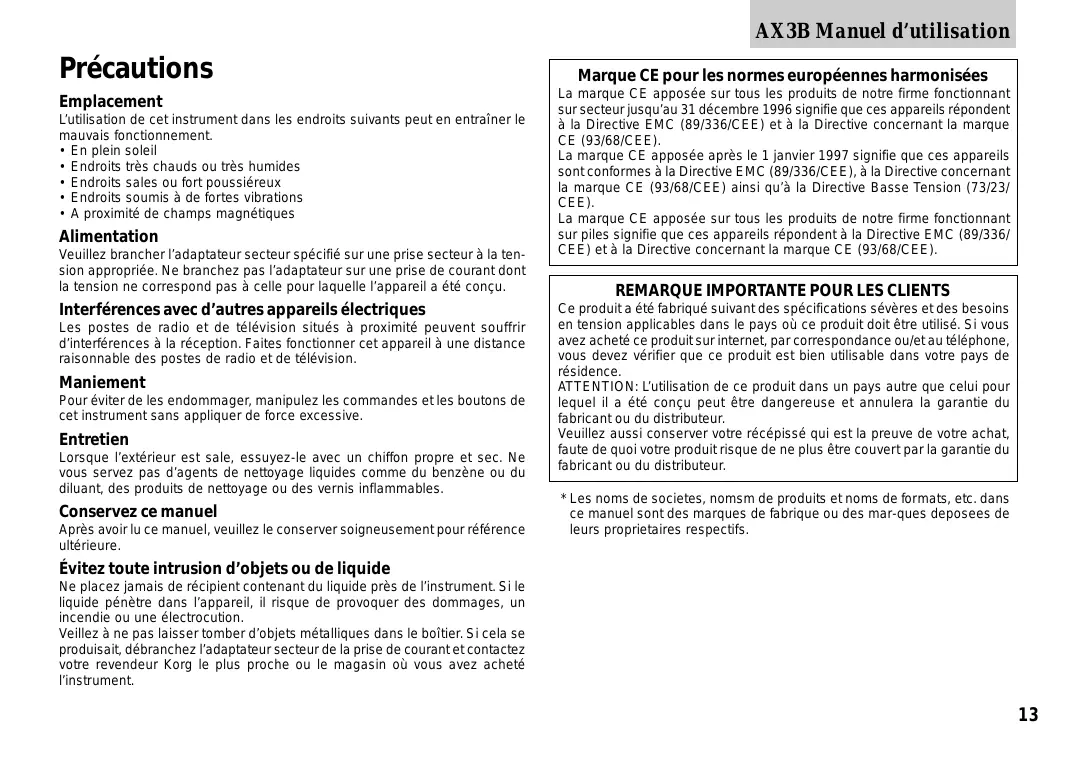

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement.

• En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations

Alimentation

Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent souffrir d'interférences à la réception. Faites fonctionner cet appareil à une distance raisonnable des postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument sans appliquer de force excessive.

Entretien

Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide pénètre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.

Veillez à ne pas laisser tomber d'objets métalliques dans le boîtier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit sur internet, par correspondance ou/et au téléphone, vous devez vérifier que ce produit est bien utilisable dans votre pays de résidence.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été consçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.

Veuillez aussi conserver votre récépissé qui est la preuve de votre achat, faute de quoi votre produit risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

• Les noms de sociétés, noms de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs.

Merci d'avoir acheté l'AX3B. Pour garantir un fonctionnement sans problèmes, veuillez lire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fini de lire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.

Caractéristiques principales

Production dessous modélisés puissants et précis grâce à la technologie de modélisation "REMS" de Korg

Qu'est-ce que la technologie REMS?

Le système Heims (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modélisation du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le Heims émule une vaste gamme des caractéristiques de génération de sons, y compris des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

57 variations d'effets, vous pouvez utiliser jusqu'à six effets différents simultanément (y compris la réduction de bruit). - Vous pouvez opérer l'ensemble des paramètres pour chacune des quatre catégories d'effets (pre-effect, drive/amp, modulation, delay/reverb). Utilisez les effets de modélisation pour créer vos propres sonorités et vous pouvez ensuite les sauvegarder sous forme de programme. La mémoire interne peut contenir jusqu'à 40 programmes utilisateurs et 40 programmes prédéfinis. Si vous raccordez la pédale optionnelle Korg EXP-2 ou XVP-10, vous pouvez utiliser celle-ci comme pédale wah-wah ou comme pédale de volume.

L'effet de retard "DELAY" peut être conservé lorsque vous passez d'un programme à un autreès lors que le type de Delay et les réglages du paramètre [P1] TME sontsemblables. L'effet de "Reverb" peut aussi être conservé lorsque vous passerez d'un programme à un autrecomportant le même type de réverbération. Un accordeur chromatique automatique intégré vous permettant d'accorder votre guitare en désactivant tous les effets ou en silence.

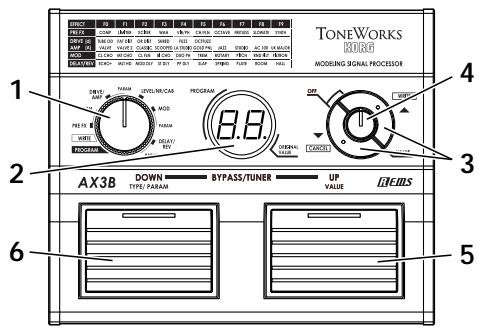

Panneau avant et arrière

Ce chapitre a pour but de partager les différents touches et commandes situés sur les panneaux avant et arrière de l'AX3B.

1. Sélecteur de fonction

La fonction de ce potentiomètre dépendra du mode sélectionné par le selector. Vous êtes en mode Programme lorsque le selector est sur la position (PROGRAM), en mode d'écriture lorsque le selector est sur la

position (WRITE) et en mode d'édition lorsque le sélecteur est sur la position [PRE FX]-[DELAY/REV-PARAM].

En mode d'édition, l'afficheur indique le type d'effet (F0-F9, d0-d5, A0-A9, LE, nr, Cb), les paramètres (P1-P4) ou la configuration (value). Dans le mode Write ou Program, l'afficheur indique le nombre de programme. Lorsque la fonction BYPASS/MUTE est activée, l'afficheur indique le nom de la note pour l'accordage.

3. Boutons [▲(WRITE)], [▼(CANCEL)]

Dans le mode Effect, utilisez ces boutons pour commuter les types d'effet ou les paramètres. En pressant simultanément les deux boutons, vous pouvez activer ou désactiver les effets. Dans le mode Write, utilisez ces boutons pour enregistrer un programme. Dans le mode Program, vous pouvez presser ces boutons pour incrémenter ou décrementer le programme par pas de 10. Lorsque vous utilisez l'accordeur, ces boutons ajustent la calibration de l'accord.

En mode d'édition, utilisez le potentiomètre pour ajuster la valeur du paramètre. Dans le mode WRITE, vous pouvez utiliser ce potentiomètre pour spécifier la destination de mémoire d'écriture pour la mémoire du programme. Dans le mode Program, ce potentiomètre a la fonction de master volume.

Dans le mode Edit, utilisez ce potentiomètre pour ajuster la valeur d'un paramètre. Dans le mode Write, vous pouvez employer ce potentiomètre pour indiquer la destination de l'écriture du programme. En mode Programme, ce potentiomètre a la fonction de master volume.

Dans le mode Program, utilisez ce commutateur pour sélectionner un programme. Le numéro de programme s'incrementera chaque fois que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce switch fera apparaitre sur l'afficheur la valeur du paramètre du programme.

Dans ce cas-ci, la LED au-dessus du switch s'allumera, indiquant sur l'affichage la valeur du paramètre d'effet du Program/Value.

Dans le mode Program, utilisez ce commutateur pour sélectionner un programme. Le numéro de programme se décrementera chaque fois que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce switch fera apparaître sur l'afficheur le type d'effet du programme. Dans ce cas-ci, la LED au-dessus du switch s'allumera, indiquant sur l'affichage le type d'effet du programme.

1. Prise INPUT

Raccordez votre guitare à cette prise.

2. Prise OUTPUT

Raccordez cette prise à votre amplificateur de guitare.

3. Prise pour pédale d'expression

Si vous souhaitez utiliser une pédale d'expression au pied pour commander le volume ou le Wah-Wah, vous pouvez connecter une pédale Korg optionnelle EXP-2 ou XVP-10 sur cette prise.

4. Prise d'alimentation secteur

\~DC9V

L'adaptateur secteur vendu séparément peut être branché sur cette prise.

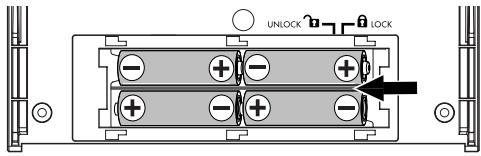

Installation des piles

1. Pour ouvrir le logement des piles, appuyez légèrement sur l'onglet situé près de la flèche et soulèvevez le couvercle. Installez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.
2. Si l'appareil est allimenté sur piles, il se mettra sous tension lorsque vous brancherez un cable jack monosur cette prise INPUT. L'écran s'allume quand l'appareil est sous tension. L'AX3B se met hors tension lorsque vous débranchez le cable jack de la prise INPUT.

Raccordements

Mettre les appareils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.

1. Connectez un câble jack sur la prise OUTPUT de l'AX3B à un amplificateur, mixeur ou enregistreur.

Réglez le volume de l'ampli, de la console de mixage etc. sur le minimum afin d'éviter que les bruits de mise sous tension n'endommagent les enceinttes.

Pour utiliser un casque, branchez-le à la prise jack OUTPUT.

1. Raccordez votre guitare à la prise INPUT.

Si l'appareil est alimenté sur piles, il se mettra sous tension.

1. Si vous utilisez l'adaptateur secteur (KA181) vendu séparément, branchez l'adaptateur secteur sur une prise secteur. L'appareil se mettra sous tension.
2. Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et réglez le volume.

Jouer (mode programme)

Les réglages de chaque effet sont communément appelés programme. L'AX3B possède 80 programmes. Les programmes 01-40 sont réinscrivables. Les programmes 41-80 contiennent des programmes préselectionnés pour une utilisation immédiate.

En mode Programme, vous pouvez sélectionner des programmes en pressant sur le switch Program Down ou Program Up, vous permettant des changements entre les sons.

Pour entrer dans le mode Programme, réglez le sélecteur de fonction sur [PROGRAM]. (Les LEDs de la partie supérieure des boutons Program Up/Down s'allumeront)

Sélectionner un programme

1. Veillez à bien être en mode programme.

Veillez à ce que le sélecteur de fonctions soit réglé sur [PROGRAM]. Dans le mode programme, les LEDs des switches Program Up et Program Down seront allumées.

Quand vous allumez l'appareil, vous serez en mode Programme suivant la position du sélecteur de fonctions.

1. Tournez le bouton de valeur pour ajuster le volume général. Si vous connectez l'AX3B à un amplificateur pour guitare, réglez le volume général à 50.
2. Pressez les switches Program Up ou Program Down pour sélectionner un programme. L'écran program/value montrera le numéro du programme.

Flux du signal

VOLUME PEDAL est utilisable uniquement si une pédale est connectée à l'entrée PEDAL.

Le mode Edit est quand le sélecteur de fonction est en position [PRE FX]-[DELAY/REV PARAM].

Vous pouvez changer de type d'effets pour chaque catégorie ([PRE FX], [DRIVE/AMP], [LEVEL/NR/CAB], [MOD], [DELAY/REV]), et opérer les paramètres pour créer votre son en détail.

Sélectionner les effets et ajuster les paramètres principaux

Pour sélectionner les effets souhaités, dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV], réglez le sélecteur de fonction sur la position appropriée, et utilisez le bouton [][].

L'écran program/value indiquera une valeur F0-F9 dans le cas de (DRIVE/AMP, d0-d5 ou A0-A9), et la Led au-dessus de la pédale Program Down s'illuminera.

Note : La liste d'effets imprimée sur le panneau avant vous indique le type d'effet sélectionné.

Vous pouvez tourner le bouton de valeur pour ajuster le paramètre principal pour l'effet sélectionné. À ce moment, l'écran program/value indiquera la valeur du paramètre et la Led au-dessus de la pédale Program Up s'allumera.

Pour désactiver l'effet sélectionné, pressez simultanément les boutons [▲] et [▼]. Quand l'effet est actif, le type d'effet est indiqué et quand il est inactif, l'écran affiche "O F".

Guide rapide

Quand vous sélectionnez un effet, l'AX3B sélectionne automatiquement les paramètres de cet effet à leurs valeurs optimales. En d'autres termes, vous pouvez créer des grooves juste en choisissant un effet dans chaque catégorie PRE FX, DRIVE/AMP, MOD, et DELAY/REV, sans avoir besoin de régler des paramètres détaillés.

En ajustant les paramètres principaux, vous pouvez amener votre son au plus près de ce que vous pensez.

Sélectionner et ajuster les sous-paramètres

Voici comment éditer les sous-paramètres de l'effet que vous avez sélectionné dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV].

Quand vous pressez les boutons [▲] ou [▼], l'écran program/value indiquera une valeur P1-P4, et la Led au-dessus du switch Program Down s'allumera pour indiquer ce que l'écran program/value affichera.

Pour les sous paramètres correspondant à P1-P4, reportez-vous à "Annexes".

Maintenant, vous pouvez utiliser le bouton de valeur pour ajuster chaque sous-paramètre.

À ce moment, l'écran program/value indiquera la valeur de paramètre et la Led au-dessus du switch Program Up s'illuminera.

Note Si l'effet est désactivé, l'écran program/value indiquera " F ". Si vous pouvez opérer les paramètres de chaque effet, pressez simultanément les boutons [▲] et [▼] pour réactiver l'effet.

Guide rapide

Pour sélectionner un effet et l'éditer à votre goût, vous devez avant tout ajuster les paramètres principaux, puis ajuster les sous-paramètres P1. Généralement, vous pourrez avoir le son que vous voulez en ajustant ces deux paramètres.

Régler le sélecteur de cette fonction sur cette position si vous désirez ajuster le niveau de programme, la réduction de bruit, ou la modélisation d'ampli. Pressez les switches [▲] ou [▼] pour amener l'écran à LE (program level), nr (NR sensitivity), et Cb (cabinet). utilisez le bouton de valeur pour ajuster chaque paramètre.

LE: utilisez le bouton de valeur pour ajuster le niveau de programme (0-10). 5.0 est la valeur standard. En cas de distorsion dans le son, diminuez le volume de l'effet.

Ajustez la réduction de bruit (0-10) afin de ne pas entendre de bruit quand vous ne jouez pas de guitare.

108 Selon la guitare que vous utilisez, le son peut être interrompu et des notes peuvent être retardées si vous réglez la réduction de bruit trop fort.

Sélectionnez le type de modélisation d'ampli (C0-C9)

22 Voupez éditer le modèle d'ampli si le modèle drive/amp est inactif. Dans ce cas, la Led indiquera " _".

Nous vous recommandons d'utiliser la modélisation d'ampli si vous désirez écouter l'AX3B au casque ou bien par l'intermédiaire d'une table de mixage. Si vous avez connecté à un amplificateur pour guitare, vous aurez le choix entre la modélisation ou votre ampli.

Les modèles d'enceinte (CABINET) sont associés aux modèles drive/amp. Leur effet est appliqué uniquement lorsque le modèle drive/amp est actif. Lorsque vous changez le type de modèle drive/amp, un modèle d'enceinte approprié est automatiquement sélectionné.

Types de paramètres d'effets et écran de valeur

Quand vous pressez le bouton Program Down dans le mode edit, l'écran indiquera le type d'effets ou le type de paramètres. (F0-F9, d0-d5, A0-A9, P1-P4). Quand vous pressez sur le bouton Program Up, l'écran indiquera la valeur du paramètre. Cela vous permet de surveiller les réglages utilisés.

Sauvegarde d'un programme(write mode)

Voici comment sauver un programme.

Si vous sortez du programme edited ou si vous eteignez l'appareil sans sauvegarder, les reglages que vous avez effectue seront effaces.

1. Régalez le sélecteur de fonction sur [WRITE].
2. Pressez sur le bouton [▲WRITE]. Le numéro du programme va clignoter.
3. Utilisez le bouton de valeur de program up/down switches
4. Pressez le bouton [▲(WRITE)] de nouveau. Le programme sera sauvé, et l'écran indiquera brièvement "C".

Le nouveau programme écrase l'ancien.

Si vous décidez de ne pas sauvegarder le nouveau programme, pressez le bouton [CANCEL] pour arrêter l'opération.

Vérifiez les valeurs sauvées dans un programme (valeur originale)

La Led de valeur originale de l'écran program/value vous permet de vérifier la valeur du programme sauvegardée.

Quand vous utilisez des boutons ou switches pour modifier la valeur des paramètres, la Led s'allumera quand la valeur atteint celle du programme d'origine.

Dans le mode programme, cette Led s'éclairera quand les valeurs de tous les paramètres atteignent celles sauvées dans le programme.

Bypass et mute

Bypass (désactive tous les effets y compris la réduction de bruit) et Mute sont des fonctions très pratiques quand vous pouze ajuster votre ampli, accorder votre guitare, ou changer de guitare. Voici comment utiliser ces deux fonctions.

Bypasser l'ax3b

Pressez simultanément les switches Program Up et Program Down ; tous les effets seront désactivés. À ce moment, l'écran indiquera “ -- ”

Muter l'AX3B

Pressez simultanément et laissez appuyer les switches Program Up et Program Down pendant une seconde environ. La sortie sera muette. À ce moment, l'écran indiquera " _ ".

Quand l'AX3B est en bypass ou mute, l'accordeur chromatique automatique sera activé. Pour les désactiver, pressez les switches Program Up ou Program Down (cela ne changera pas le programme). À ce moment, le bouton de valeur opèrera comme un volume principal.

Accordeur

L'AX3B possède un accordeur chromatique automatique.

Vous supportez ajuster le pitch de référence entre A438Hz-A445Hz.

Procédure pour l'accord

1. L'accordeur chromatique automatique est activé quand l'AX3B est en position Bypass ou Mute.

Si vous voulez accorder sans produit de sons, comme par exemple lors d'un concert, vous voudrez probablement mettre l'AX3B en position Mute.

1. Jouez une note avec votre guitare. L'écran program/value indiquera le nom de la note la plus proche.

Le nom des notes est indiqué comme suit :

nom des notes

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

Affiche

C

C0

d

d0

E

F

F0

G

G0

R

R0

b

1. Si votre guitare est trop haute, la led Program Up clignotera. Si votre guitare est trop BASSE, la led Program Down clignotera. Dans d'autres cas, un clignotement rapide indiquera que votre guitare est proche de la note juste.

Quand l'accord est parfait, les Leds Program Up et Down clignotent simultanément.

Ajustez le calibrage de l'accord

Quand vous allumez l'AX3B, l'accordeur interne est réglé sur la note de référence (le LA) à 440Hz. Vous pouvez ajuster cette note de référence dans une échelle comprise entre 438 Hz et 445 Hz.

Quand l'accordeur est actif, vous pouvez utiliser les boutons [][] pour ajuster la note de référence dans une échelle comprise entre 438 Hz et 445 Hz. En faisant ainsi, l'écran program/value indiquera une valeur comprise entre 38 et 45.

Quand vous éteignez l'appareil, l'ajustement du pitch que vous aurez effectué sera effacé. Le réglage à 440 Hz sera systématiquement rappelé.

Retour aux réglages d'usine

Voici comment retrouver les réglages d'usine de l'AX3B's ainsi que les programmes d'origine.

Quand vous exécutez cette fonction, tous les programmes que vous aurez créés seront effacés et remplacés par les programmes d'usine.

1. Appuyez simultanément sur les boutons Program Up et Down et [▼(CANCEL)] button (3 boutons au total), Allumez l'appareil. L'écran program/value display indiquera “ rL”, et les Leds de la partie supérieure du bouton Program Up/Down clignoteront. vous pouvez relacher les 3 boutons.
2. Si vous ne pouvez pas de cette opération, pressez sur le bouton [CANCEL].
3. Pressez le bouton [▲(WRITE)]. L'écran program/value indiquera "CP" et le chargement va commencer. Quand il sera complet, l'écran indiquera "CP", et l'AX3B entrera automatiquement en mode program.

Ne jamais éteindre l'appareil quand il se recharge.

Troubles de fonctionnement

Avant de suspecter une panne, veuillez s'il vous plaît vérifier les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.

1 Pas d'allumage

Les piles ne sont-elles pas trop faibles ? Quand la capacité des piles diminue, l'écran va clignoter "L". Nous recommendons de changer les piles dès que possible. Si les piles sont vides, ôtez-les immédiatement. Laisser des piles usagées dans l'appareil peut causer des dysfonctionnements (coulage par exemple). Vous devez ôter les piles si vous ne devez pas utiliser l'AX3B pour une longue période.

Avez-vous branché un câble stéréo dans l'entrée de l'appareil? Quand il est utilisé sur piles, l'alimentation n'est pas désactivée quand un câble stéréo est branché. Veillez à n'utiliser que des câbles monos. Est-ce que l'adaptateur secteur est compatible? Est-ce qu'il est bien connecté à la prise alimentation? - Peut-il être en panne?

2 Pas de son

Vérifiez le volume de sortie de votre guitare. Le câble de votre guitare électrique est-il bien connecté? Votre câble n'est-il pas coupé? Est-ce que les paramètres DRIVE/AMP ou PROGRAM LEVEL (LEVEL/NR/CAB) ne sont pas réglés à un niveau trop bas? Si une pédale d'expression a été branchée, est-ce qu'elle fonctionne? Est-ce que la fonction Mute est activée? Référez-vous à la rubrique "Bypass et Mute" et réactivez-la. Le volume principal n'est-il pas coupé ? Sélectionnez le bouton de fonction [PROGRAM], puis ajustez le volume.

3. Les effets ne s'appliquent pas

Est-ce que l'effet n'est pas bypassé? Est-ce que les modulation "DEPTH" ou le delay/reverb "MIX" ne sont pas réglés à un niveau trop faible? L'AX3B n'est-il pas en mode Bypass? Référez-vous à la rubrique "Bypass et Mute" et annulez la fonction Mute.

5. Le son de votre ampli est saturé ou le son est mauvais.

Est-ce que le réglage de volume DRIVE/AMP [VOLUME] du PROGRAM LEVEL (LEVEL/NR/CAB) [LEVEL] n'est pas dosé de manière excessive?

Caracteristiques

Nombre d'effets:	Types Pre-effect: 10 Types Drive/Amp Model: 16 Types Cabinet Model: 10 Types Modulation Effect: 10 Types Delay Effect: 5 Types Reverb Effect: 5 Noise Reduction: 1
Nombre de programmes:	80 (40 utilisateurs/40 presélectionnés)
Entrée Audio :	ENTREE (Casque Mono)
Sortie Audio :	SORTIE (Casque Stéréo)
Proesseur de Signal:	Conversion A/D: 24 bit Conversion D/A: 24 bit
Fréquence d'échantillonnage:	31.25 kHz
Accordeur:	Echelle : C0-C6
Calibration:	A=438-445 Hz
Alimentation:	4 piles alcalines AA (utilisation 8 heures en continu) ou Adaptateur secteurooptionnel DC9V.
Dimensions (L × P × H):	178 mm × 142 mm × 43 mm
Poids:	340 g
Articles inclus:	Owner's manual
Options :	Adaptateur⊕-⊕- DC9V AC Contrôleur au pied EXP-2 Pédale d'expression/Volume XVP-10

• Les Spécifications et l'apparence de l'appareil peuvent être modifiées sans préavis.
