SMART TEC - Ordinateur de plongée SCUBAPRO-UWATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de plongée technique Nitrox
Marque	SCUBAPRO-UWATEC
Algorithme de décompression	ZH-L8 ADT (adaptatif dynamique des tissus)
Niveaux de conservatisme microbulles	6 niveaux (L0 à L5)
Gaz supportés	Air (21 % O2) et Nitrox (21 % a 100 % O2)
Nombre de melanges par plongee	Jusqu'a 3 melanges programables
Reglage fraction O2 Nitrox	21 % a 100 % par pas de 1 %
ppO2 maximale reglable	1,0 a 1,95 bar (defaut : 1,4 bar)
Transmetteurs de pression sans fil	Jusqu'a 3 transmetteurs simultanement
Profondeur maximale	120 m
Adaptation a l'altitude	Automatique
Mode compteur de profondeur	Oui (gauge mode)
Transfert donnees PC	Oui, via interface UWATEC (logiciel DataTrak)
Autonomie batterie	2 a 3 ans selon utilisation
Remplacement batterie	Par centre de service agree uniquement

FOIRE AUX QUESTIONS - SMART TEC SCUBAPRO-UWATEC

Quel algorithme de décompression utilise l'UWATEC Smart TEC ?

Le Smart TEC utilise l'algorithme ZH-L8 ADT (Zurich-Luzern 8 compartiments, adaptation dynamique des tissus). Il intègre un modèle de microbulles avec 6 niveaux de conservatisme (L0 à L5) : le niveau L0 correspond au modèle ZH-L8 ADT standard, et les niveaux L1 à L5 offrent une protection croissante contre la formation de microbulles.

Quels mélanges gazeux sont compatibles avec le Smart TEC ?

Le Smart TEC est compatible avec l'air comprimé (21 % O2) et le Nitrox de 21 % à 100 % d'oxygène. Il n'est pas conçu pour le Trimix ou d'autres mélanges ternaires. Vous pouvez programmer et utiliser jusqu'à 3 mélanges différents au cours d'une même plongée.

Comment régler la ppO2 maximale sur le Smart TEC ?

La pression partielle maximale d'oxygène (ppO2) est réglable entre 1,0 et 1,95 bar. La valeur par défaut est fixée à 1,4 bar. Il est recommandé de ne dépasser 1,6 bar qu'en cas de paliers de décompression, conformément aux pratiques de plongée technique.

Combien de transmetteurs de pression sans fil le Smart TEC peut-il gérer ?

Le Smart TEC est équipé d'un récepteur multicanal capable de recevoir simultanément les données de pression de jusqu'à 3 transmetteurs UWATEC. Cela permet de surveiller la pression de plusieurs bouteilles en temps réel durant la plongée.

Comment choisir le bon niveau de conservatisme (microbulles) ?

Les 6 niveaux vont de L0 (moins conservateur, modèle ZH-L8 ADT pur) à L5 (très conservateur, protection maximale contre les microbulles). Pour les débutants ou les plongeurs ayant des antécédents de maladie de décompression, un niveau élevé (L3 à L5) est conseillé. Les plongeurs expérimentés et en bonne condition physique peuvent utiliser des niveaux inférieurs.

Quelle est la profondeur maximale d'utilisation du Smart TEC ?

Le Smart TEC est étanche et opérationnel jusqu'à 120 mètres de profondeur. Au-delà de cette limite, l'utilisation n'est pas garantie. Rappellez-vous que l'ordinateur calcule la décompression sur la base des gaz programmés et des profils de plongée réels.

Le Smart TEC s'adapte-t-il automatiquement à l'altitude ?

Oui, le Smart TEC intègre une adaptation automatique à l'altitude. L'ordinateur ajuste ses calculs de décompression en fonction de la pression ambiante mesurée, ce qui est essentiel pour les plongées en lac de montagne ou en altitude supérieure au niveau de la mer.

Comment transférer les données de plongée vers un ordinateur ?

Les profils de plongée enregistrés se transfèrent vers un PC via une interface compatible UWATEC. Le logiciel DataTrak permet d'analyser, d'archiver et d'imprimer vos carnets de plongée numériques. Consultez votre revendeur agréé pour l'interface de transfert adaptée à votre modèle.

Comment remplacer la batterie du Smart TEC ?

La batterie du Smart TEC a une autonomie d'environ 2 à 3 ans selon la fréquence d'utilisation. Son remplacement doit obligatoirement être effectué par un centre de service agréé UWATEC/Scubapro, car le boîtier doit être ré-étanchéifié après l'opération pour garantir l'étanchéité à 120 m.

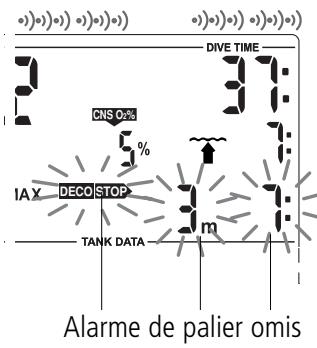

Que faire si une alarme de décompression se déclenche ?

En cas d'alarme, remontez lentement jusqu'à la profondeur de palier indiquée et respectez le temps affiché. Ne tentez pas de contourner les paliers de décompression. Après une violation de palier, l'ordinateur continue d'afficher les données corrigées mais il est impératif de consulter un médecin hyperbare si des symptômes apparaissent après la plongée.

Le Smart TEC peut-il être utilisé en mode compteur de profondeur simple ?

Oui, le Smart TEC dispose d'un mode compteur de profondeur (gauge mode) qui désactive les calculs de décompression et enregistre uniquement profondeur, temps et profil. Ce mode est utile lors de plongées planifiées avec des tables ou un autre ordinateur comme référence principale.

Est-il possible de programmer les mélanges avant la plongée ?

Oui, les 3 mélanges Nitrox se programment avant la mise à l'eau via le menu de l'ordinateur, en réglant le pourcentage d'O2 de chaque gaz (de 21 % à 100 %, par pas de 1 %). La ppO2 maximale associée à chaque mélange est également vérifiée automatiquement lors de la plongée.

MODE D'EMPLOI SMART TEC SCUBAPRO-UWATEC

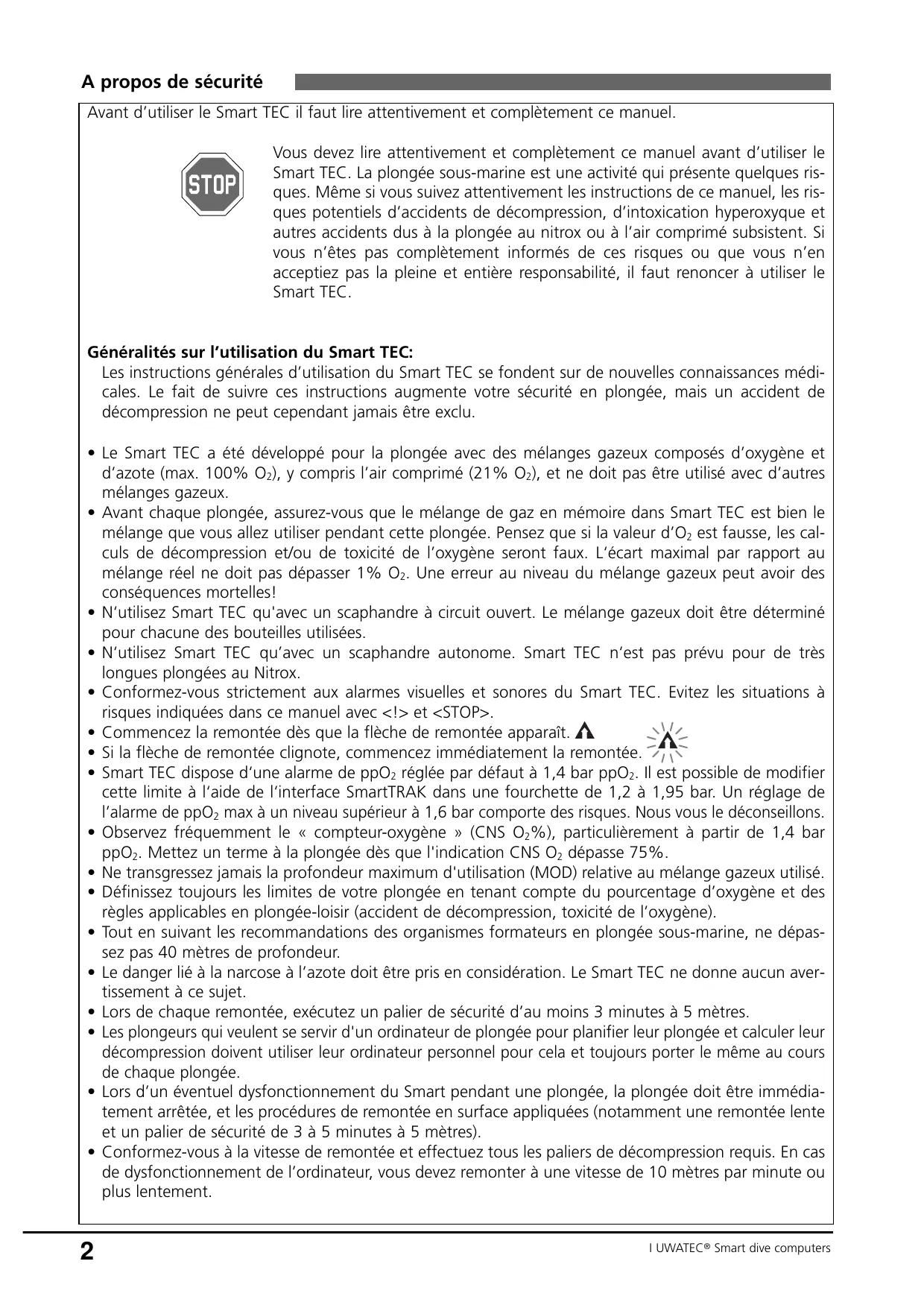

Avant d'utiliser le Smart TEC, il faut lire attentivement et complètement ce manuel.

Vous devez l'attendre, accéder, et couvrir. Si vous ne donnez pas l'attention, ne donnez pas l'autorisation sur les risques. Si vous ne donnez pas l'autorisation sur les risques, ne donnez pas l'autorisation sur les risques. Si vous ne donnez pas l'autorisation sur les risques, ne donnez pas l'autorisation sur les risques. Si vous ne donnez pas l'autorisation sur les risques, ne donnez pas l'autorisation sur les risques.

Généralités sur l'utilisation du smart TEC:

Les instructions générales d'utilisation du Smart TEC se fondent sur de nouvelles connaissances médicales. Le fait de suivre ces instructions augmente votre sécurité en plongée, mais un accident de décompression ne peut cependant jamais être exclu.

• Le Smart TEC a été développé pour la plongée avec des mélanges gazeux composés d'oxygène et d'azote (max. 100% O₂), y compris l'air comprimé (21% O₂), et ne doit pas être utilisé avec d'autres mélanges gazeux.
• Avant chaque plongée, assurez-vous que le mélange de gaz en mémoire dans Smart TEC est bien le mélange que vous allez utiliser pendant cette plongée. Pensez que si la valeur d'O₂ est fausse, les calculs de décompression et/ou de toxicité de l'oxygène seront faux. L'écart maximal par rapport au mélange réel ne doit pas dépasser 1% O₂. Une erreur au niveau du mélange gazeux peut avoir des conséquences mortelles!
• N'utilisez Smart TEC qu'avec un scaphandre à circuit ouvert. Le mélange gazeux doit être déterminé pour chacune des bouteilles utilisées.
• N'utilisez Smart TEC qu'avec un scaphandre autonome. Smart TEC n'est pas prévu pour de très longues plongées au Nitrox.
• Conformez-vous strictement aux alarmes visuelles et sonores du Smart TEC. Évitez les situations à risques indiquées dans ce manuel avec < !> et < STOP>

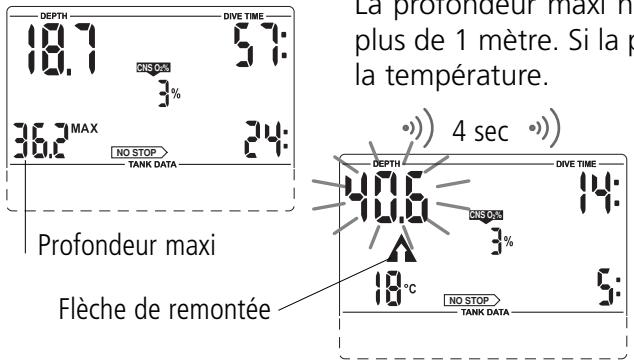

• Commencez la remontée dès que la flèche de remontée apparait.
• Si la flèche de remontée clignote, commencez immédiatement la remontée.

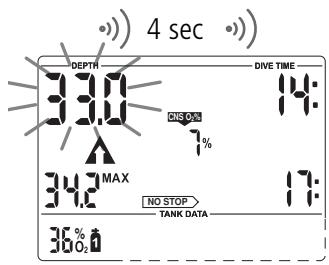

• Smart TEC dispose d'une alarme de ppO_2 régée par défaut à 1,4 bar ppO_2. Il est possible de modifier cette limite à l'aide de l'interface SmartTRAK dans une fourchette de 1,2 à 1,95 bar. Un réglage de l'alarme de ppO_2 max à un niveau supérieur à 1,6 bar comporte des risques. Nous vous le déconseillons.

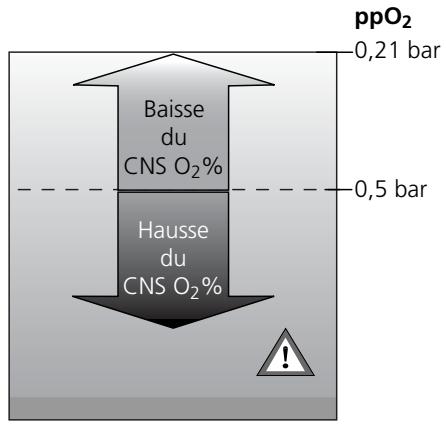

• Observez fréquemment le « compteur-oxygène » (CNS O_2%), particulièrement à partir de 1,4 bar ppO_2. Mettez un terme à la plongée dès que l'indication CNS O_2 dépasse 75%.
• Ne transgressez jamais la profondeur maximum d'utilisation (MOD) relative au mélange gazeux utilisé.
• Définissez toujours les limites de votre plongée en tenant compte du pourcentage d'oxygène et des règles applicables en plongée-loisir (accident de décompression, toxicité de l'oxygène).
• Tout en suivant les recommandations des organismes formateurs en plongée sous-marine, ne dépassez pas 40 mètres de profondeur.
• Le danger lié à la narcose à l'azote doit être pris en considération. Le Smart TEC ne donne aucun avertissement à ce sujet.

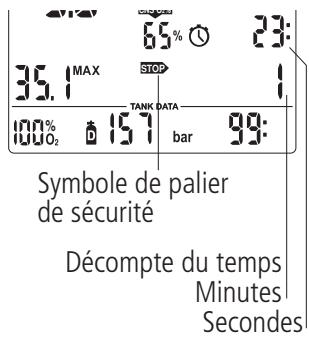

• Lors de chaque remontée, exécutez un palier de sécurité d'au moins 3 minutes à 5 mètres.
• Les plongeurs qui veulent se servir d'un ordinateur de plongée pour planifier leur plongée et calculer leur décompression doivent utiliser leur ordinateur personnel pour cela et toujours porter le même au cours de chaque plongée.
• Lors d'un événementuel dysfonctionnement du Smart pendant une plongée, la plongée doit être immédiatement arrêtée, et les procédures de remontée en surface appliquées (notamment une remontée lente et un palier de sécurité de 3 à 5 minutes à 5 mètres).
• evez remonter à une vitesse de 10 mètres par minute ou plus lentement.
• Pendant une plongée les plongeurs d'une même palanquée se fieront à l'ordinateur donnant les indications les plus conservatives.
• Ne plongez jamais seul – le Smart TEC ne remplace pas un partenaire de plongée!
• Plongez toujours en fonction de votre niveau de formation et d'expérience. Le Smart TEC ne renforce pas vos compétences de plongeur!
• Plongez toujours avec des instruments de secours. Lorsque vous plongez avec un ordinateur de plongée, assurez-vous que vos instruments de secours incluent un profondimètre, un manomètre de pression de bouteille, une montre ou un chronomètre de plongée et des tables de décompression appropriées.
• Évitez les allers-retours fréquents à de faibles profondeurs (plongées YOYO).
• Evitez tout effort en profondeur.
• En eau froide, faites des plongées plus courtes.
• À la fin du palier obligatoire ou de sécurité (plongées dans la courbe), franchissez très lentement les derniers mètres jusqu'à la surface.
• Avant de plonger avec le Smart TEC, vous devez être familiarisés avec tous les signes et symptômes de l'accident de décompression. Au cas où, après la plongée, des symptômes d'accident de décompression se déclareraient, il faudrait immédiatement entreprendre le traitement correspondant. Plus vite le traitement de l'accident de décompression est commencé, plus rapidement se fera sentir son effet.
• Ne plongez avec du Nitrox que si vous avez suivi une formation approfondie proposée par un organisme de formation reconnu.

Plongées successives

• Pour faire une plongée successive, attendez que l'indication < CNSO_2 > soit passée en dessous de 40%.
• Plongée nitrox : assurez-vous que votre intervalle de surface soit assez long (comme pour une plongée à l'air). Prévoyez un intervalle de surface d'au moins deux heures : l'organisme a besoin de temps pour évacuer l'oxygène en excès. Utilisez toujours le mélange optimal pour la plongée envisagée.
• N'effectuez des plongées successives que si l'indication n'apparaît pas à l'écran.
• Prévoyez si possible un jour sans plongée dans la semaine.
• Plongées successives avec changement d'ordinateur de plongée : attendez au moins 48 heures avant de faire la plongée successive.

Plongées en altitude

• Ne pas plonger à des altitudes supérieures à 4000 mètres.
• Àprous une plongée, ne pas se rendre à une altitude que votre ordinateur Smart TEC proscrit en affichtant un segment d'altitude clignotant. (->25)

L'avion après la plongée

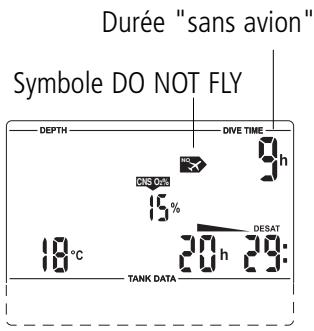

Après la plongée, attendre au moins 24 heures avant de prendre l'avion.

L'instrument de plongée Smart TEC est un équipement de protection personnelle en conformité avec les exigences essentielles de sécurité de la directive de l'union Européenne 89/686/EEC. L'organisme d'homologation N° 0474, RINA SpA, Via Corsica 12, I-16128 Gênes, a certifié sa conformité avec les Standards Européens EN 250:2000 et EN 13319:2000.

EN 250:2000 Equipement respiratoire - Appareil de plongée autonome à air comprimé et à circuit ouvert - exigences, test, marquage (test de manomètre de pression)

EN 13319:2000 Accessoires de plongée - Profondimètres et instruments combinés de mesure de profondeur et de temps - Exigences de fonctionnement et de sécurité, méthodes de test. Toutes les informations sur l'obligation de décompression affichées par le matériel concerné, couvert par ce standard, sont explicément exclues.

Vous venez d'acheter un Smart TEC d'UWATEC et nous vous remercions de votre confiance! Vous êtes maintenant en possession du plus perfectionné des ordinateurs de plongée, auquel UWATEC a intégré la technologie la plus novatrice.

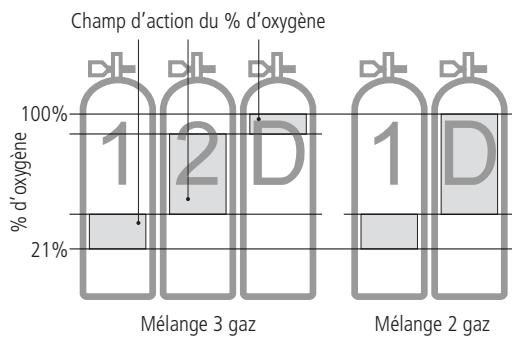

Le SmartTec vous permet d'utiliser jusqu'à 3 mélanges gazeux différents pendant la même plongée. Toutefois, pour faciliter la lecture, ce manuel décrit les plongées faites avec un seul mélange gazeux. Les informations pour la plongée avec plusieurs mélanges gazeux ont été regroupées dans un chapitre spécial identifié par le symbole.

Nous vous souhaitons la bienvenue dans le monde des ordinateurs de plongée UWATEC et nous vous souhaitons les plongées les plus agréables et les plus sûres !

Vous trouvez d'autres informations sur nos ordinateurs de plongée sur notre site Internet www.uwatec.com

Pour faciliter la lecture de ce manuel, nous utiliserons le terme "TEC" au lieu de "Ordinateurs de plongée Smart TEC d'UWATEC"

Conseils quant à votre sécurité en plongée

Les ordinateurs de plongée donnent des informations au plongeur, mais ils ne lui donnent pas les connaissances nécessaires à leur compréhension et leur application. Les ordinateurs de plongée ne peuvent pas remplacer le bon sens, ni la formation. Vous devez être complètement ce manuel avant d'utiliser votre Smart TEC.

Notes importantes concernant les termes et symboles utilisés

Vous trouvez dans ce manuel les icônes suivantes destinées à illustrer et signaler des paragraphes particulièrement importants:

Informations importantes qui doivent vous permettre de faire le meilleur usage de votre Smart TEC.

Attention!

Informations importantes, utiles pour vous éviter les situations à risque et vous permettre de plonger plus confortablement.

Signale une situation potentiellement dangereuse qui pourrait conduire à un accident dangereux, voire mortel, si elle n'était pas évitée.

Vous trouvez dans ce manuel les symboles suivants:

Affichage clignotant

Uniquement valide pour des plongées avec plusieurs mélanges gazeux.

Page de référence ex. ->10

Signaux acoustiques

4 sec

Signal d'attention sonore

Alarme sonore

Relier les contacts

Manipulation à effectuer Exemple : relier les contacts B et E

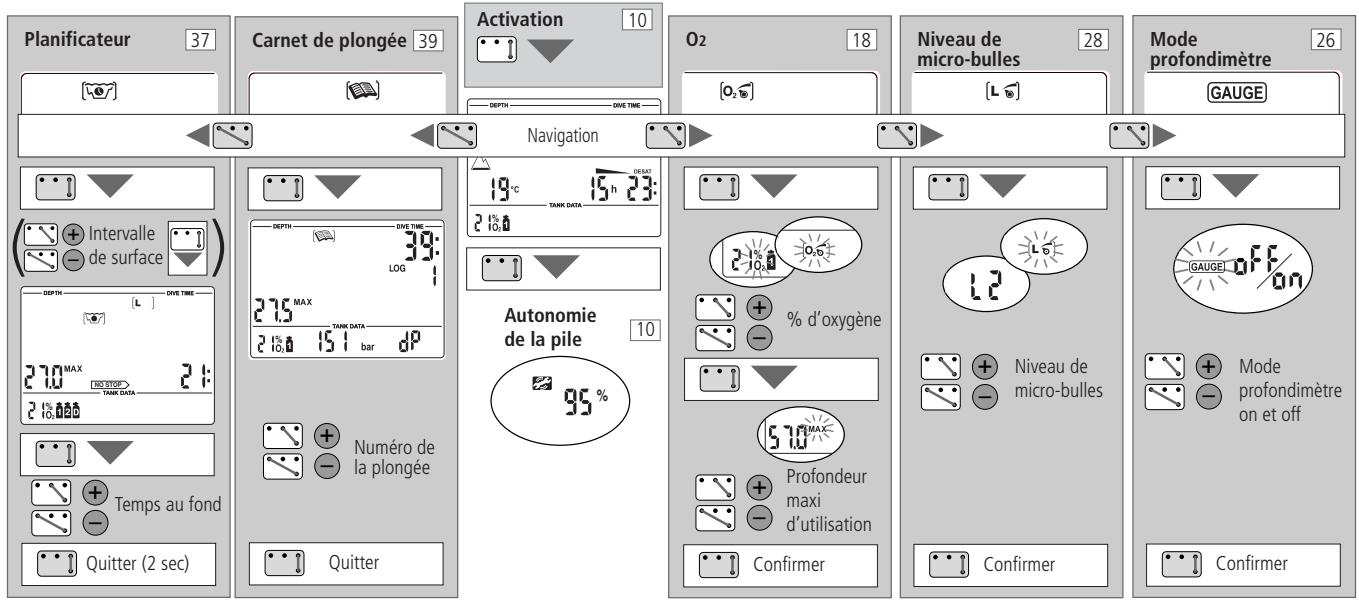

Boutons poussoirs

Appuyer ou appuyer et maintenir. Ex. appuyer sur le bouton supérieur gauche ©

Activation / Validation / Entrée

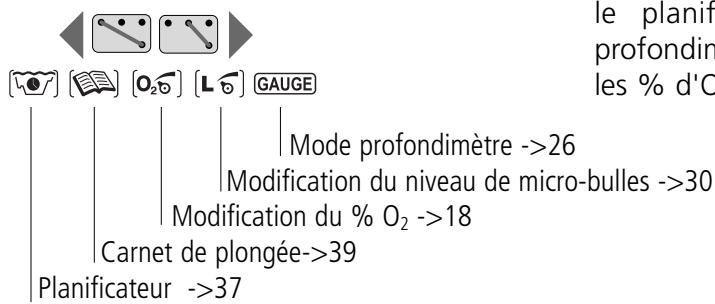

• / navigation

• / navigation

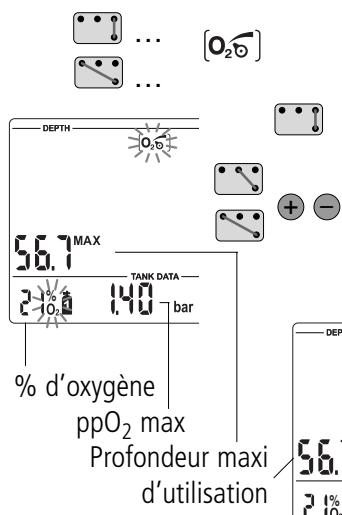

Sélectionner (appuyer) et confirmer (appuyer et maintainir) le mélange gazeux Mise en marche du chronomètre pour la décompression (en immersion seulement, profondeur < 6.5m ) (appuyer) Fonctionnement du chronomètre (appuyer) (mode profondimètre seulement) Placer un repère (appuyer)

Changer la profondeur maxi d'utilisation > temp. > niveau de micro-bulles >... (appuyer) Temps intermédiaire et remise à zéro (en mode profondimètre uniquement lorsque le chronomètre est en marche) (appuyer) Mise en route du rétroéclairage (appuyer et maintenir)

S'il n'est procédé à aucune manipulation pendant 3 minutes, l'écran s'éteint automatiquement.

Table des matières

1. A propos de sécurité 2

Notes importantes concernant les termes et symboles utilisés 4

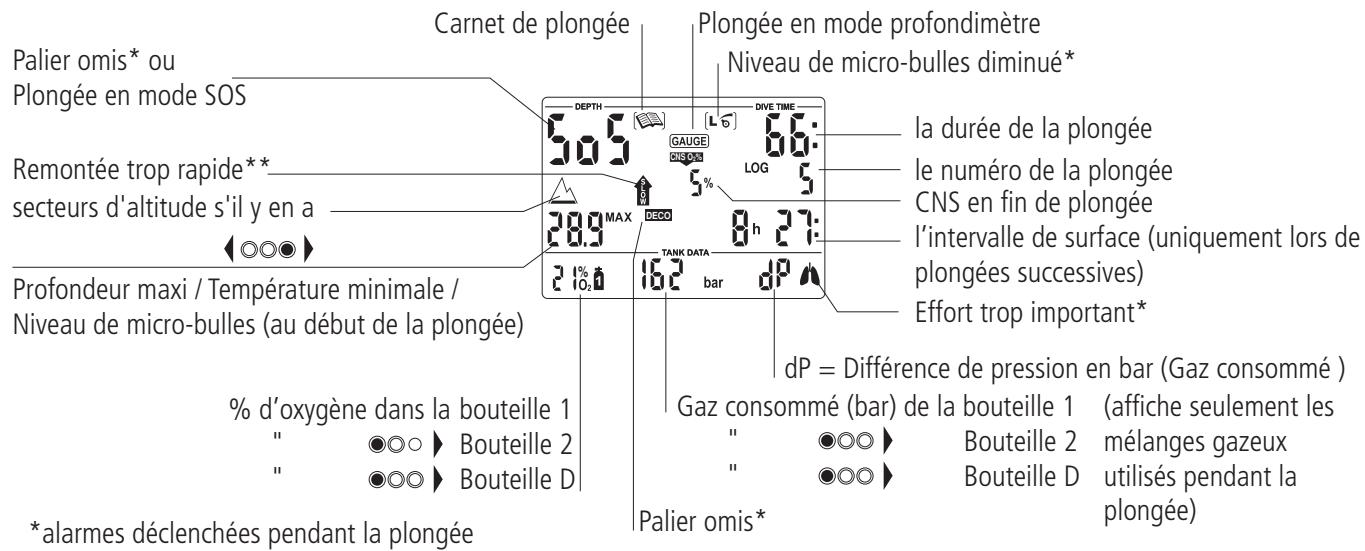

Guide rapide / Schéma d'utilisation 5

Table des matières 6

II Système et fonctionnement 8

1 Description du système 8

2 Fonctionnement 8

2.1 Les éléments de fonctionnement 8 2.2SmartTRAK 9 2.3 Activation de I'écran 10 2.4 Autonomie de la pile 10 2.5 Sélection et activation des autres fonctions 10 2.6 Rétro-éclairage 11 2.7 Arrêt de l'affichage 11

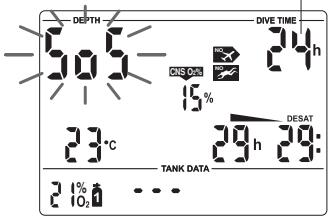

3 Mode SOS 11

4 Préparation de Smart TEC 12

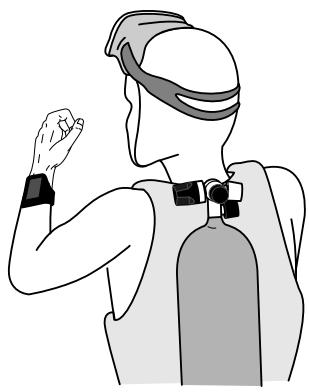

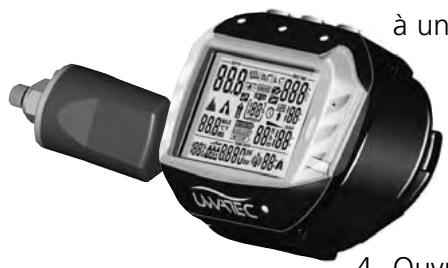

4.1 Montage de l'émetteur 12 4.2 Appairage de l'émetteur et de l'ordinateur de plongée 13

III. Plonger avec Smart TEC 15

1 Terminologie / Symboles 15

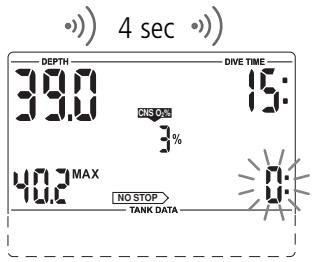

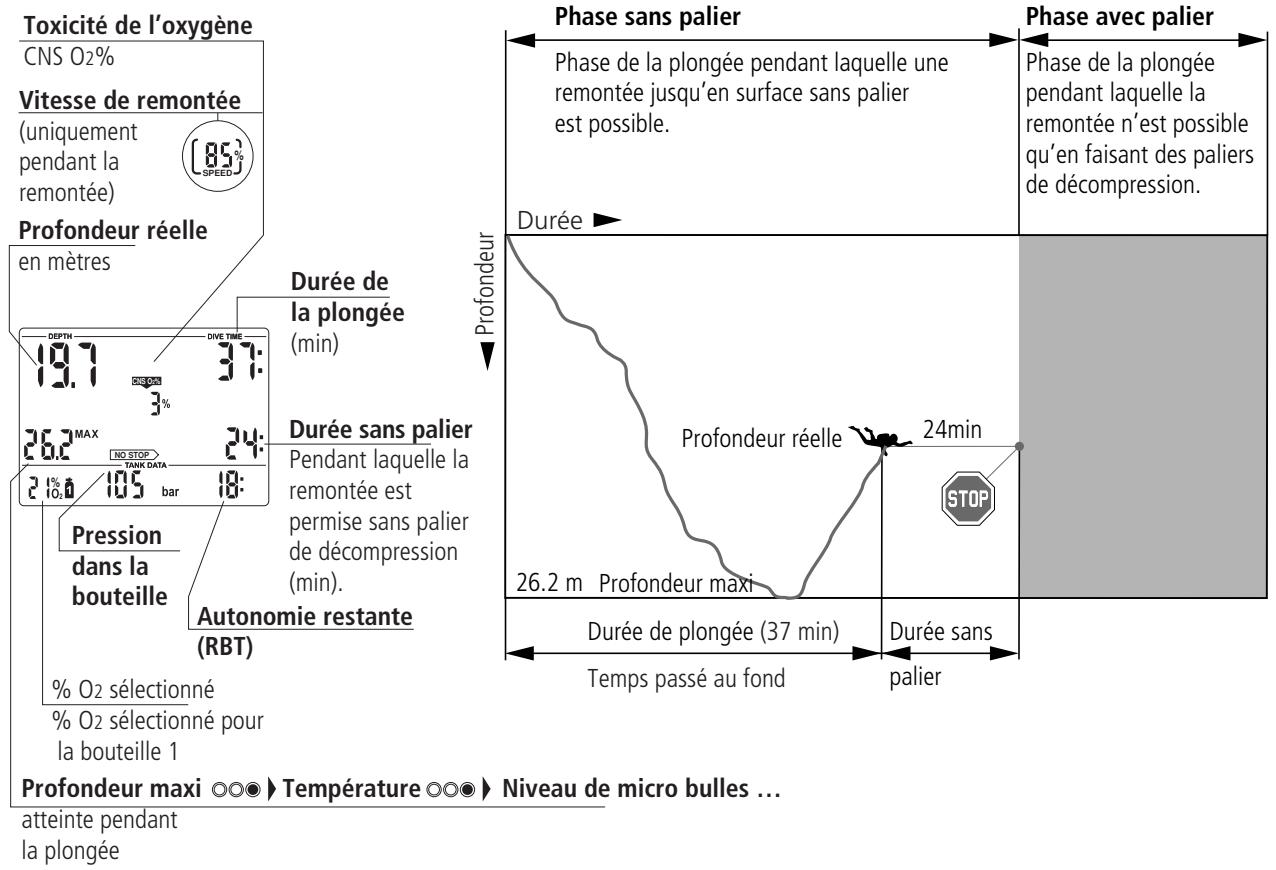

1.1 Terminologie / affichage pendant la phase sans palier 15 1.2 Affichage pendant la phase avec palier / Autonomie=RBT (Remaining Bottom Time) 15 1.3 Informations Nitrox (information O_2 16

2 Messages d'attention et de mises en garde 17

2.1 Messages d'attention 17 2.2 Mises en garde 17 Signal de pile faible 17

3 Préparation à la plongée 18

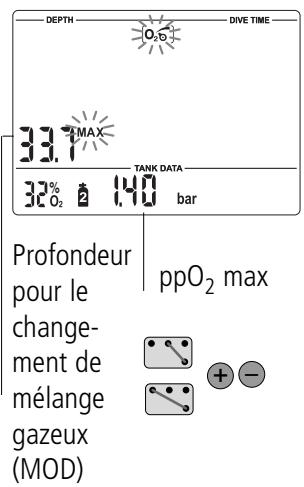

3.1 Réglage du mélange et de la profondeur maxi d'utilisation 18 3.2 Régler le niveau de micro-bulles 18 3.3 Préparation avant la plongée avec plus d'un mélange gazeux 18

4 Fonctions pendant la plongée 19

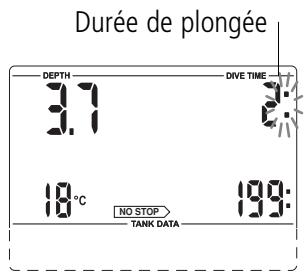

4.1 En plongée 19 4.2 Placer les repères 19 4.3Durée de plongée 19 4.4 Profondeur de la plongée 19 4.5 Profondeur maxi / Température 19 4.6 Vitesse de remontée en % 19 4.7 Pression partielle d'oxygène (ppO_2) / Profondeur maxi d'utilisation (MOD) 20 4.8 Toxicité de l'oxygène (CNS O_2% ) 21 4.9 Pression dans la bouteille 21 4.10 Autonomie restante (RBT) 22 4.11 Données concernant les paliers 22 4.12 Chronomètre de temps de palier 23

5 Fonctions en surface 24

5.1 Fin de la plongée 24 5.2Durée de la désaturation 24 5.3 Temps d'interdiction de prendre l'avion 24

Table des matières

5.4 Avertissement micro-bulles 24

6 Plongée en lac de montagne 25

6.1 Secteurs d'altitude 25 6.2 Altitude interdite 25 6.3 Paliers dans un lac de montagne 25

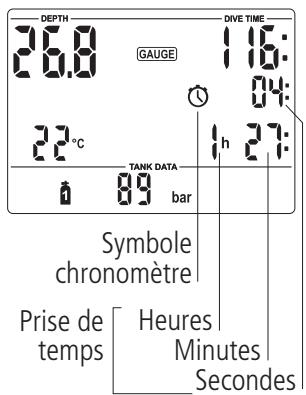

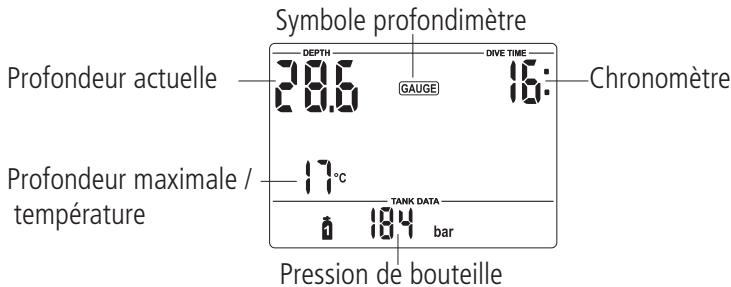

IV mode profondimètre 26

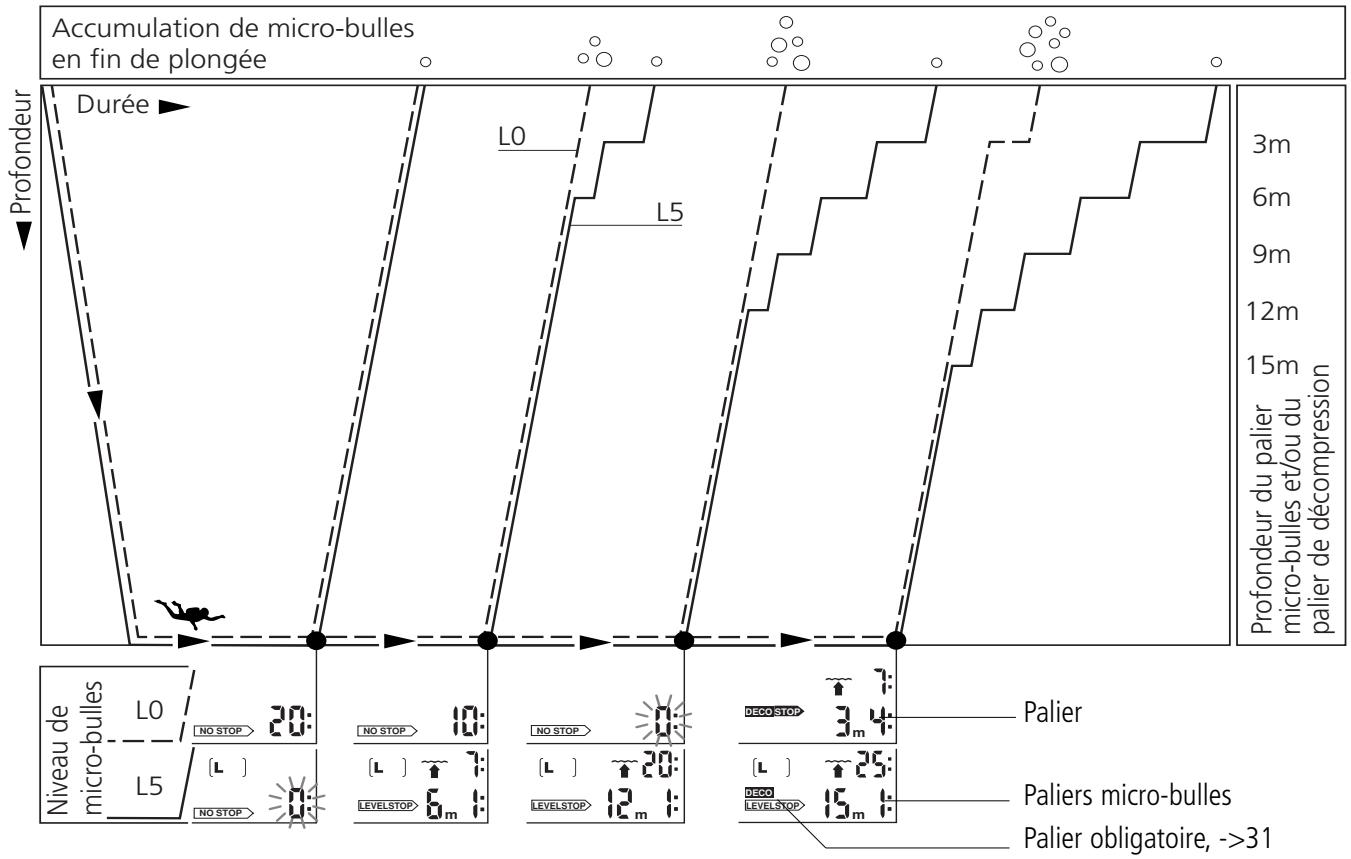

1. Comparaison entre des plongées de niveau L0 et de niveau L5 28 2. Terminologie 29

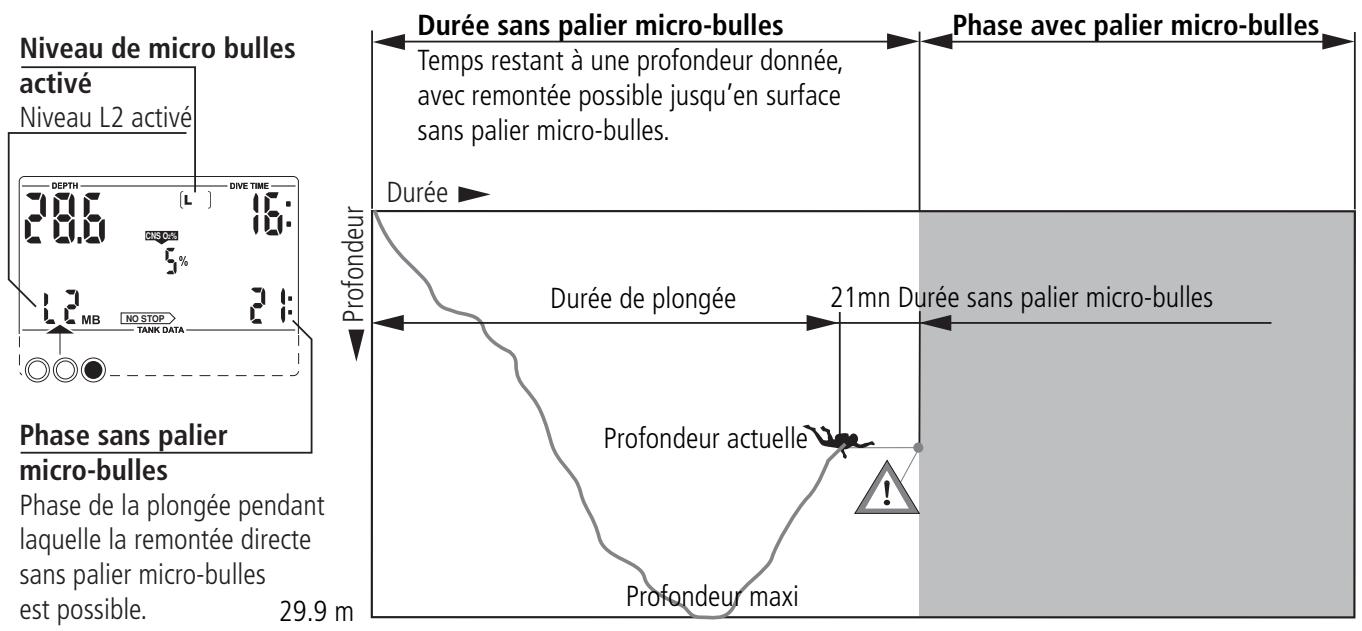

2.1 Affichage pendant la phase sans palier micro-bulles 29 2.2 Affichage pendant la phase avec palier micro-bulles 29

3 Préparation d'une plongée à niveau de micro-bulles 30

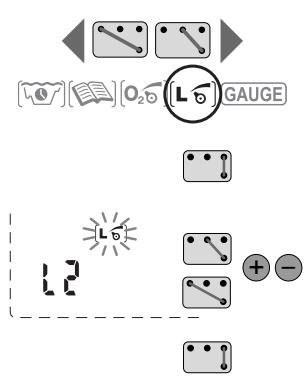

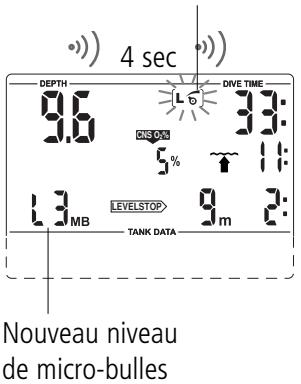

3.1 Sélectionner le niveau de micro-bulles 30

4 Fonctions pendant la plongée à niveau de micro-bulles 30

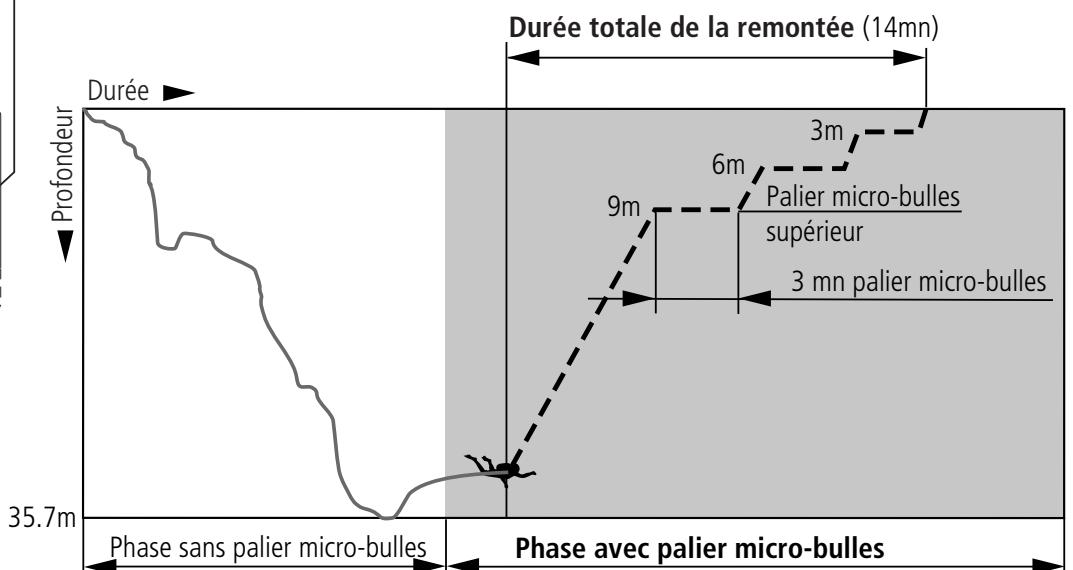

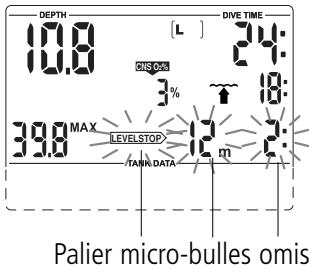

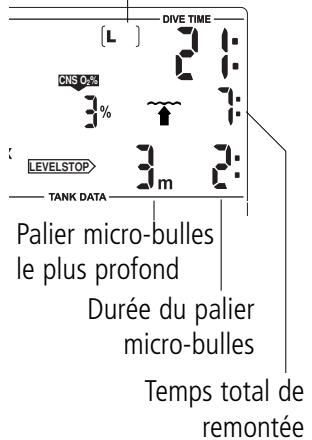

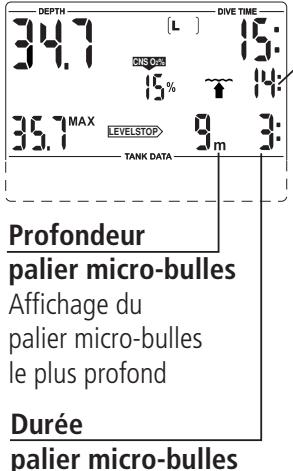

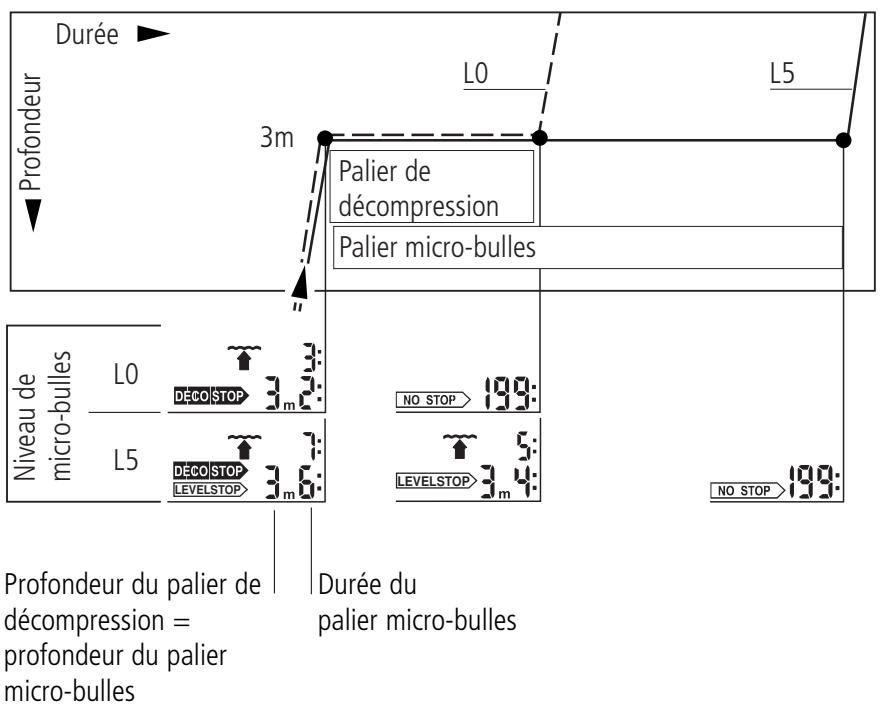

4.1 Information sur le palier micro-bulles 30 Durée de plongée sans palier micro-bulles 30 Palier micro-bulles 30 4.2Durée totale de remontée 31 4.3 Palier de décompression obligatoire 31 4.4 Palier micro-bulles et palier de décompression 32

5. Fin d'une plongée à niveau de micro-bulles 32

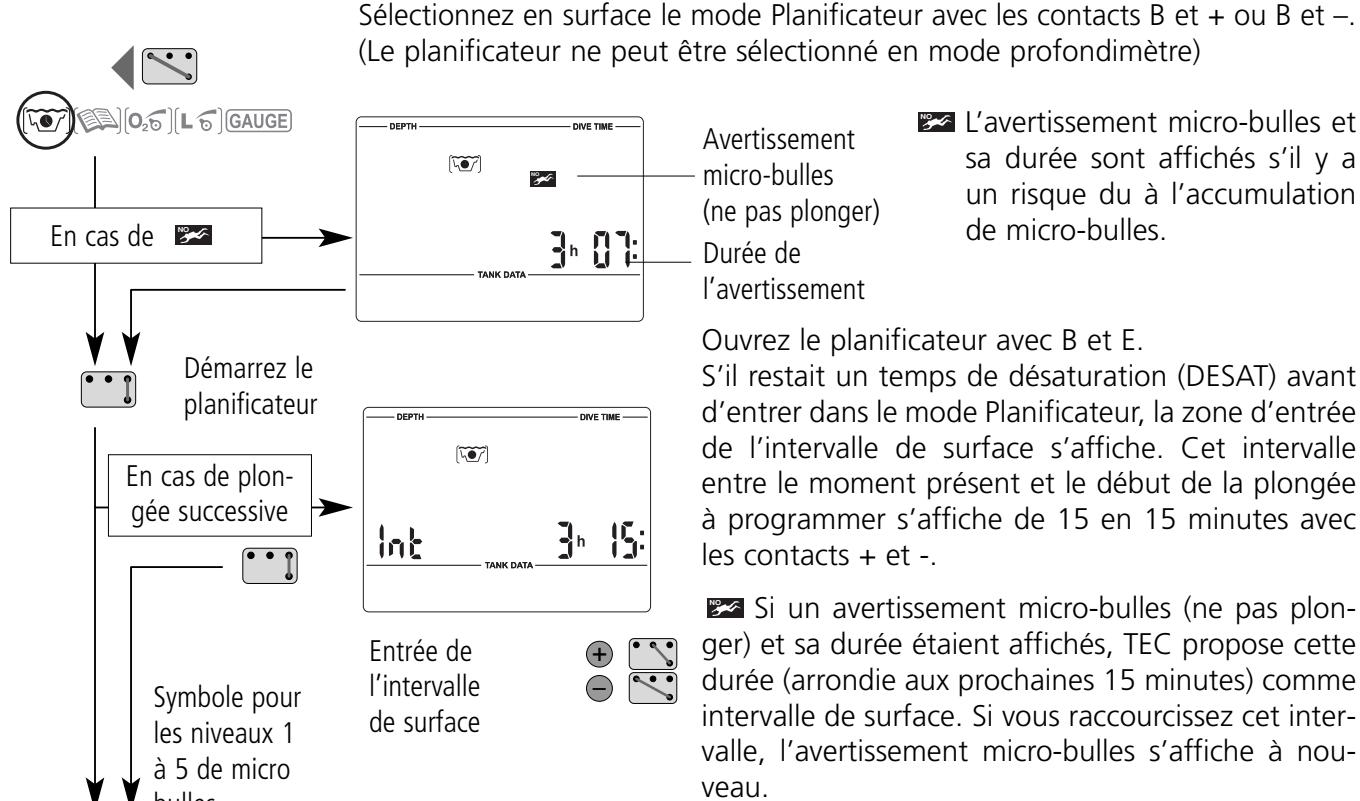

VII planificateur de plongée 37

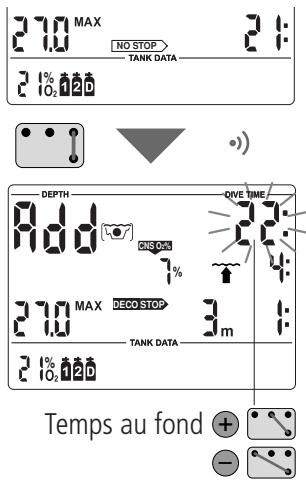

1. Planifier une plongée à palier 37 2. Planification d'une plongée de simulation 38 3. Quitter le Planificateur 38

VIII carnet de plongée 39

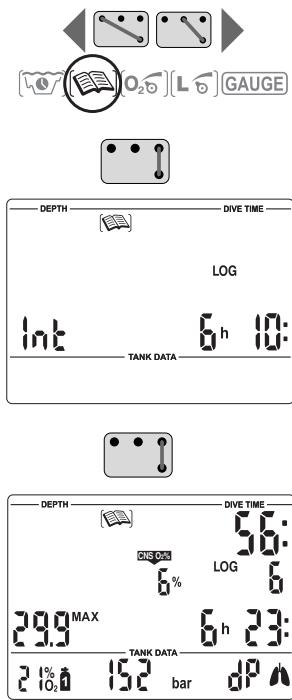

1. Aperçu 39 2. Fonctionnement 39

1 Informations techniques 40 2 Entretien 40

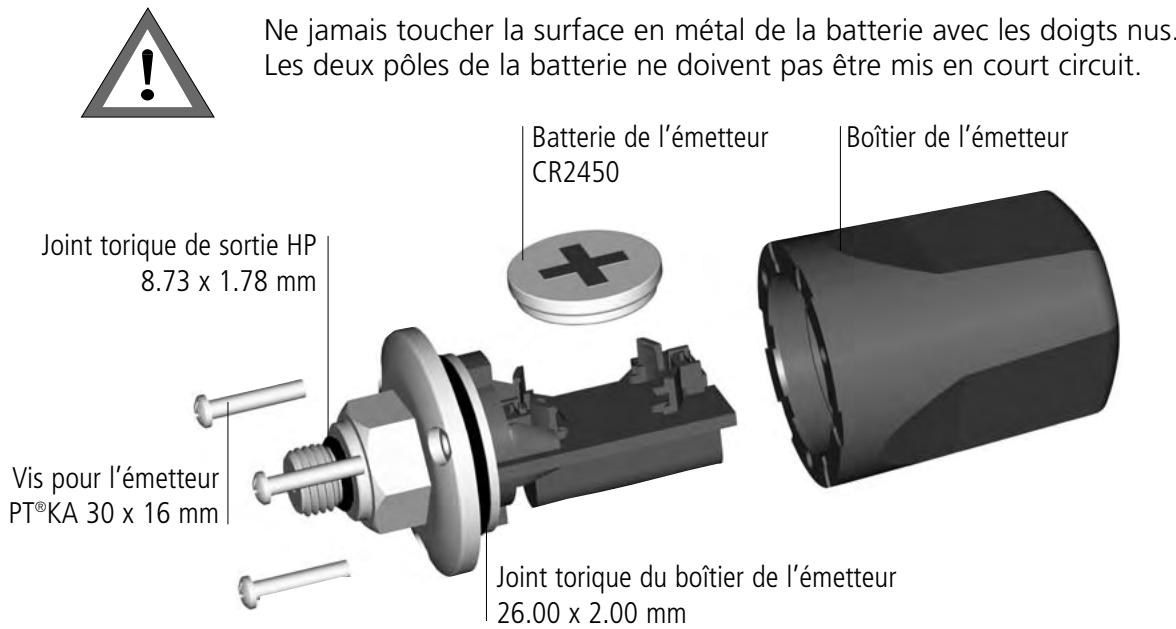

2.1Changer la pile de I'émetteur 40

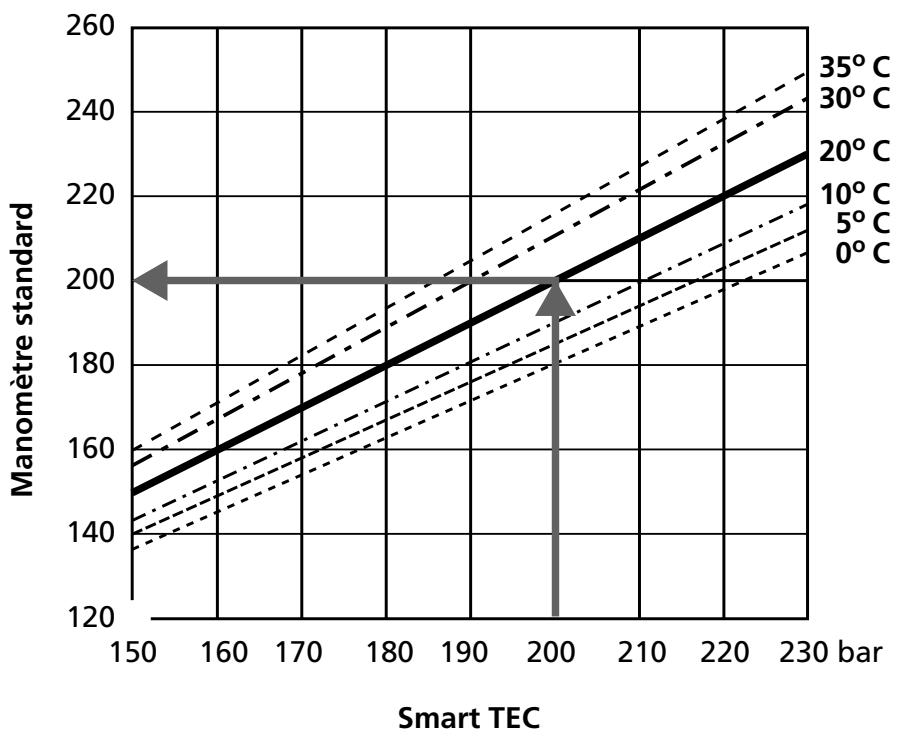

3 Pression dans la bouteille 42 4 Garantie 43 5 Index 43

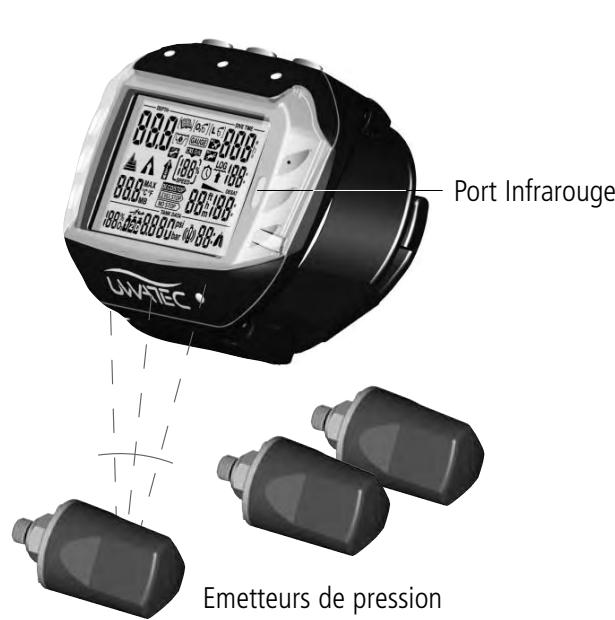

1 Description du système

Le Smart TEC affiche toutes les informations importantes pour la plongée et la décompression grâce au système unique de réception multi-canaux qui est en mesure de recevoir les informations de pression d'un maximum de 3 émetteurs. Chaque émetteur est monté sur la sortie HP du détendeur et transmet les informations de pression par ondes électromagnétiques au TEC. Ce procédé spécial de transmission breveté par UWATEC élimine toute possibilité d'interférence et assure une réception continue et fiable.

Le TEC stocke les données concernant les plongées dans sa mémoire. Ces données peuvent être transférées par liaison infra-rouge et grâce au programme SmartTRAK dans un PC tournant sous Windows®. Le CD SmartTRAK est livré avec le Smart TEC. Les interfaces infra-rouges sont disponibles dans les magasins spécialisés. Les clés matérielles recommandées sont listées sur le site Internet d'UWATEC www.uwatec.com, ainsi que les versions de SmartTrak régulièrement mises à jour.

Smart TEC

2 Fonctionnement

Vous trouverez un schéma d'utilisation page 5 du manuel.

2.1 Éléments de fonctionnement

Contacts

Le TEC possède 4 contacts sur le dessus du boîtier (B, E, +, -). Lors des manipulations, il faut mouiller deux doigts puis poser un doigt sur le contact B et l'autre sur l'un des trois autres contacts.

Contact B: Contact de base qui doit être actionné lors de chaque utilisation. Pour simplifier le texte autant que possible, il ne sera pas mentionné chaque fois qu'il faut tenir le contact B en même temps que l'autre contact choisi.

Contact E: Contact d'entrée qui sert à activer le Smart TEC, à confirmer les valeurs entrées dans les zones affichées sur l'écran. Il correspond à la touche ENTER ou RETURN d'un clavier d'ordinateur.

Contacts + / -: Pour naviguer entre les menus et une fois à l'intérieur d'un menu, augmenter ou diminuer la valeur affichée.

Boutons poussoirs

Pour utiliser les boutons poussoirs, le TEC doit être mis en marche. Le fonctionnement des boutons poussoirs est divisé en (appuyer) et (appuyer et maintenir « une seconde »)

En appuyant sur les boutons , et les fonctions suivantes sont activées :

Sélectionner (appuyer) le mélange gazeux Confirmer (appuyer et maintainir) le mélange gazeux Mise en marche du chronomètre pour la décompression (en immersion seulement, profondeur < 6.5 m) (appuyer) Fonctionnement du chronomètre (mode profondimètre seulement) (appuyer) Placer un repère (appuyer) Changer la profondeur maxi d'utilisation > température > niveau de micro-bulles >... (appuyer) Temps intermédiaire et remise à zéro (en mode profondimètre uniquement lorsque le chronomètre est en marche) (appuyer) Mise en route du rétro éclairage (appuyer et maintainir)

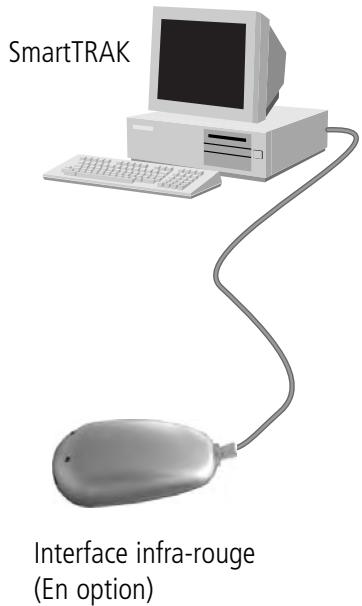

2.2 SmartTRAK

Avec le SmartTRAK, vous pouvez transférer les informations depuis votre TEC vers un PC et afficher graphiquement ces données.

Avec SmartTRAK, vous pouvez également modifier les paramètres suivants :

• Système d'unités métrique / impérial
• Suppression du signal sonore Mode profondimètre

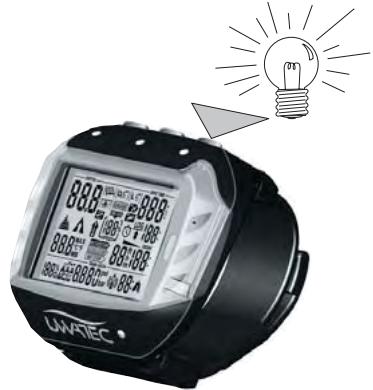

• Profondeur maximum 5 - 100 m Temps de rétroéclairage 2 à 12 secondes
• Pression partielle maximale d'oxygène (ppO₂ max) 1 à 1.95 bar
• Limite de temps pour retour automatique du % O_2 du mélange à l'air : pas de retour / 1 à 48 hrs.
• Réserve mini de la pression de la bouteille en fin de plongée (base de calcul pour le calcul de l'autonomie) 20 à 120 bar
• Alarme de pression de bouteille 50 à 200 bar
• remplace le signal sonore de l'alarme d'autonomie Sensibilité à l'effort 25 niveaux Temps de palier 1 à 5 minutes

Les informations suivantes peuvent être récapitulées par le SmartTRAK :

• Nombre de plongées effectuées
• Temps total des plongées
• Pression atmosphérique
• Informations d'appairage jusqu'à 3 émetteurs Profil de plongée Carnet de plongée
• Courbe de température
• Courbe d'effort
• Alarmes et messages d'attention
• Repères

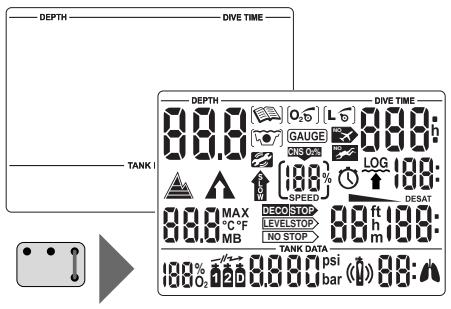

2.3 Activation de l'écran

• automatique, lors de l'immersion dans l'eau ou lorsque l'ajustement par rapport à la pression atmosphérique est nécessaire.
• manuellement par les contacts placés sur le dessus du boîtier (B-E).

• TEC est au repos et n'affiche aucune information. Il continue cependant de mesurer la pression atmosphérique : si une classe supérieure d'altitude est détectée, l'ordinateur s'allumera automatiquement pendant 3 minutes. ->25
• Vous activez TEC en reliant les contacts B et E. Tous les symboles s'affichent pendant 5 secondes, ce qui permet de vérifier l'état de l'écran.

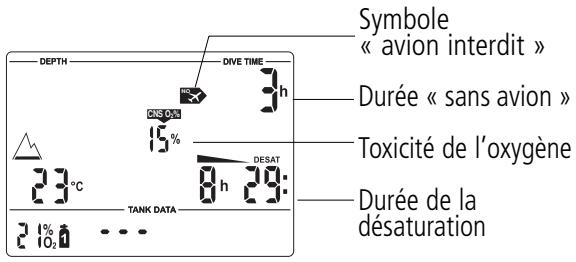

L'écran affiche ensuite le % d'O₂ en mémoire, la température, et parfois un secteur d'altitude (voir page 25).

Si l'émetteur correspondant est activé et se trouve dans les parages, la pression de la bouteille est indiquée, sinon seulement <---->. S'il n'y a pas d'émetteur apparié, l'écran n'affiche rien.

Si la désaturation due à la première plongée (ou à un changement d'altitude) n'est pas terminée, TEC affiche également la durée de désaturation, la toxicité de l'oxygène et la « durée sans avion » (->24).

2.4 Autonomie de la pile

Après activation de TEC, vous pouvez vérifier l'autonomie de sa pile avec le contact E. L'autonomie restante s'affiche pendant 3 secondes sous forme de pourcentage. Si cette valeur est de 0%, l'alarme de pile se déclenche (->17) et vous devez alors faire remplacer cette pile par un revendeur/agréé SCUBAPRO UWATEC.

Exemple : pour des vacances de plongée de 7 jours, le TEC utilise entre 2 et 5 % de la capacité de la batterie.

2.5 Sélection et activation des autres fonctions

En surface, avec les contacts + et -, vous pouvez sélectionner le planificateur, le carnet de plongée et le mode profondimètre, ainsi que les fonctions permettant d'entrer les % d'O₂ et les niveaux de micro-bulles.

Après sélection de la fonction, vous pouvez l'activer et la désactiver avec le contact E.

Voir les détails de ces fonctions dans les pages mentionnées ci-dessus.

2 Fonctionnement / 3 Mode SOS

2.6 Rétro-éclairage

L'écran du TEC peut être éclairé en surface comme sous l'eau.

Activez le rétro-éclairage en pressant le bouton ©© pendant une seconde. Il s'éteint automatiquement au bout de 8 secondes, ou du temps choisi avec SmartTRAK.

Le rétro-éclairage ne peut être allumé que si l'écran est actif.

Le rétro-éclairage ne remplace pas une lampe de plongée. Pour plonger la nuit, par faible visibilité, il est recommandé d'utiliser une lampe de plongée.

2.7 Arrêt de l'affichage

En surface : automatique, après 3 minutes sans activité.

3 Mode SOS

Temps restant avant l'extinction automatique du mode SOS

Activation : automatique.

Si le plongeur se trouve pendant plus de 3 minutes consécutives à une profondeur inférieure à 0.8 mètres sans avoir respecté les paliers obligatoires prescrits par TEC, l'appareil passe automatiquement au mode SOS au bout de trois minutes après la plongée.

L'affichage indique le symbole SOS et le temps restant avant l'extinction automatique de ce mode. La plongée sera enregistrée dans le carnet de plongée avec la mention SOS. Le mode SOS n'aura pas d'autre impact sur le fonctionnement et l'affichage en surface.

• Si des signes ou symptômes d'accident de décompression apparaisent après une plongée, il faut immédiatement suivre un traitement approprié pour ne pas risquer une aggravation importante.
• Ne pas replonger pour traiter un symptôme d'accident de décompression!
• La plongée en mode SOS est extrêmement dangereuse et vous assumez l'entière responsabilité de votre acte. UwA-TEC ne pourrait alors être tenu responsable.

Dès que l'ordinateur est passé en mode SOS, il reste bloqué et sera inutilisable en tant qu'instrument de plongée pendant 24 heures.

Un accident de plongée peut être analysé à tout moment dans le carnet de plongée et téléchargé vers un PC à l'aide de l'interface infrarouge (IrDA) et du logiciel SmartTRAK.

4.1 Montage de l'émetteur

Chaque bouteille de plongée doit être associée à un émetteur séparé.

Avant la première plongée, l'émetteur sera monté sur une sortie haute pression du premier étage du détendeur.

• Utilisez des composants pour l'Air et le Nitrox conformes à la législation locale en vigueur.

Marche à suivre.

Ne tenez pas l'émetteur par la partie en plastique

Montez l'émetteur sur la sortie haute pression. Si les pas de vis ne correspondent pas, vous pouvez vous procurer un adaptateur approprié dans un commerce spécialisé.

Serrez l'émetteur avec une clef plate de 19.

On aura avantage à monter l'émetteur latéralement.

Si les bouteilles 2 et 4 sont placées sur le côté, assurez-vous que les émetteurs soient positionnés comme celui de la bouteille dorsale par rapport au TEC.

Il est recommandé de monter l'émetteur (sur le premier étage du détendeur) du côté où le plongeur porte l'ordinateur de plongée. Il se trouve ainsi dans une position optimale pour la transmission.

Position de l'émetteur lors du port de l'ordinateur à gauche.

Position de l'émetteur lors du port de l'ordinateur à droite.

Position de l'émetteur lors du port de l'ordinateur à gauche, lorsqu'il n'y a pas de possibilités de raccordement du côté gauche.

Position de l'émetteur lors du port de l'ordinateur à droite, lorsqu'il n'y a pas de possibilités de raccordement à droite.

4. Mise en service (émetteur et ordinateur de plongée)

4.2 Appairage de l'émetteur et de l'ordinateur de plongée

Pour recevoir les informations, chaque émetteur doit être associé à un symbole de bouteille et apparaître avec le TEC.

L'appairage est nécessaire :

• avant la première utilisation de votre TEC avec émetteur.
• si vous utilisez un nouvel émetteur ou un nouvel ordinateur de plongée.
• après un changement de batterie.
• Si vous associez l'émetteur à un autre symbole de bouteille (1, 2 ou D). Ex. L'émetteur est associé au symbole D au lieu du symbole 2.

Pour différencier les bouteilles et émetteurs, vous devez respecter les affectations suivantes :

1	Mélange fond Emetteur 1 % d'oxygène le plus faible

2	Mélange de transit Emetteur 2 % d'oxygène intermédiaire

D	Mélange de décompression Emetteur 3 % d'oxygène le plus élevé

Remarquez que vous pouvez également prévoir 2 et même 3 bouteilles avec le même mélange gazeux, ce qui est très pratique lorsque vous plongez avec un bi-bouteille, ou une bouteille avec double sortie.

Comment appairer l'émetteur et l'ordinateur de plongée:

1. Fermez le robinet de la bouteille, purgez le détendeur et attendez 15 secondes.
2. Mettez en marche le TEC (reliez contacts B et E). Sélectionnez le symbole de bouteille que vous souhaitez associer avec un émetteur en appuyant sur ©00. Le symbole de bouteille sélectionné va clignoter. Confirmez la sélection en appuyant sur ©00 pendant au moins 1 seconde. Le symbole de bouteille s'arrête de clignoter.

Le symbole 2 ne peut être sélectionné que si le symbole D a été assigné à un mélange gazeux.

1. Placez l'ordinateur et l'émetteur conformément au dessin.

Pendant l'opération d'appairage, l'émetteur et l'ordinateur de plongée doivent se toucher.

10 sec

1. Ouvrez le robinet de la bouteille. L'émetteur transmet pendant un bref instant une série d'appairage à l'ordinateur de plongée.
2. Peu de temps après l'ouverture du robinet de la bouteille, apparait l'indication clignotante < PAIr > à l'emplacement de la pression des bouteilles.
3. Afin de confirmer l'appairage, il faut appuyer sur les touches B et E dans les 5 secondes. Un bip sonore confirme l'entrée et l'indication „PAlr" reste à l'écran.
4. « PAIr » disparaît après approximativement 10 secondes

Si le processus d'appairage ne s'est pas déroulé correctement, l'indication apparaitra à la place de. Dans ce cas, le détendeur devra à nouveau être purgé complètement et le processus d'appairage repété. Ceci n'est possible qu'après au minimum 15 secondes.

4 Mise en service (émetteur et ordinateur de plongée)

• Vous pouvez réaliser l'appairage de l'ordinateur et de l'émetteur à l'avance chez vous. Il ne doit en être effectué qu'avant le premier emploi de votre appareil.
• Un émetteur ne peut être associé qu'avec un seul symbole de bouteille à la fois. Si vous tentez d'associer un même émetteur avec un 2ème symbole de bouteille, la première association sera automatiquement effacée.
• L'association d'un émetteur et d'un symbole de bouteille restera validée même si le mélange gazeux est coupé ( -> 34, fermeture des mélanges gazeux)
• Vous pouvez effacer l'appairage d'un émetteur et d'un ordinateur à l'aide du logiciel SmartTRAK.

Voici comment vérifier si un émetteur et un ordinateur de plongée sont correctement appariés:

1. Activez manuellement l'ordinateur de plongée (B et E).
2. Pour vérifier l'association d'un symbole de bouteille, appuyez sur ⑥ pour sélectionner le symbole de la bouteille. Confirmez votre choix en appuyant ⑥ pendant 1 seconde.
3. Placez l'ordinateur à l'intérieur du périmètre de fonctionnement de l'émetteur.
4. Ouvrez le robinet de la bouteille lorsque le détendeur est raccordé. L'émetteur est automatiquement couplé.
5. Contrôlez l'indication sur l'écran : si la pression de la bouteille est indiquée dans un laps de temps de 10 à 15 secondes, c'est que l'appairage est correct.

L'appairage est correct.

Vérifiez l'association de toutes les bouteilles et émetteurs ainsi que leur appairage avec l'ordinateur!

Appairage effectué, pas d'information de pression de bouteille disponible

Si l'émetteur d'une bouteille sélectionnée a été correctement apparié mais que le TEC ne reçoit pas d'information, " - - - " s'affiche sur l'écran. Dans ce cas, vérifie bien la position respective de l'émetteur et de l'ordinateur.

Pas d'émetteur appairé

Si le canal spécifique de transmission (ex. bouteille) n'a pas été appairé, ou si un appairage existant a été annulé via SmartTRAK, l'affichage restera vide. Dans ce cas, l'appairage doit être effectué.

1 Terminologie / symboles

Les indications sur l'écran du TEC différent selon le genre et la phase de plongée.

Pour des informations sur la plongée avec niveau de micro-bulles, voir chapitre V -> 28. Les caractéristiques spécifiques de la plongée avec plus d'un mélange gazeux sont décrites dans le chapitre VI -> 33.

1.2 Affichage pendant la phase avec palier / RBT

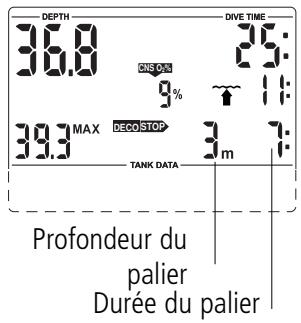

Palier de décompression : paliers obligatoires à observer pendant la remontée

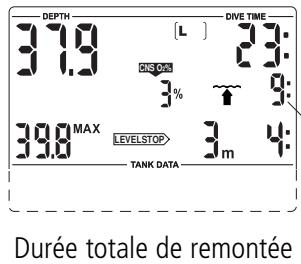

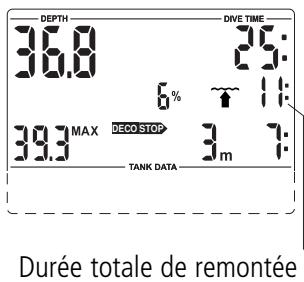

Durée totale de la remontée : y compris les paliers (en minutes) Autonomie restante (Remaining Bottom Time, RBT) 21 : Autonomie maximum à la profondeur actuelle incluant la totalité des paliers de décompression

1.3 Informations nitrox (information o_2 )

Dans le cadre de la plongée-loisir normale et lors de plongées à l'air comprimé, l'azote est le gaz sur lequel sont basés les calculs de la décompression. Pendant une plongée au Nitrox, le risque de la toxicité à l'oxygène augmente avec le % d'oxygène du mélange et avec la profondeur et peut limiter le temps de la plongée et la profondeur maximum. TEC tient compte de ces facteurs dans les calculs et donne les indications nécessaires:

< 0.25 MIX>

Pourcentage d'oxygène : dans le mélange Nitrox, la proportion d'oxygène peut être programmée entre 21% O_2 (air comprimé normal) et 100% O_2 par incréments d'1%. Cette programmation est à la base de tous les calculs.

ppO2 max.

Pression partielle d'oxygène : la profondeur à laquelle la pression partielle d'oxygène ADM ≡ profondeur maxi est atteinte est appelée Maximum Operating Depth (MOD = profondeur maximale d'utilisation). La valeur par défaut est programmée à 1,4 bar, mais peut être modifiée dans une fourchette située entre 1,0 et 1,95 bar à l'aide de l'interface SmartTRAK. Lorsque vous entrez le réglage du mélange gazeux, le TEC va afficher le réglage de la ppO2 max enregistré et la profondeur maximum d'utilisation correspondante (MOD). TEC met en garde le plongeur par un signal sonore et visuel lorsqu'il atteint la profondeur maximale autorisée.

• La limite de pression partielle d'oxygène calculée par le logiciel SmartTRAK peut être réduite manuellement sur le TEC ( ->18 : réglage des mélanges gazeux)
• La valeur de ppO_2 max. sélectionnée avant la plongée n'affecte pas l'alarme de toxicité de l'oxygène.

La valeur CNS O_2 (CNS: en anglais Central Nerve System, système nerveux central) augmente lorsque la pression partielle d'oxygène dépasse 0,5 bar et redescend lorsque la pression partielle d'oxygène chute en dessous de 0,5 bar. Plus la valeur CNS O_2 est proche de 100%, plus on s'approche de la limite à partir de laquelle les symptômes de neurotoxicité peuvent apparaître. (voir aussi page 21).

STOP

Seuls les plongeurs expérimentés ayant reçu une formation spéciale peuvent effectuer des plongées au Nitrox.

2 Messages d'attention et d'alarme

Le TEC rend le plongeur attentif à des situations bien précises et l'avertit lors de comportements incorrects. Sous l'eau, ces messages d'attention et d'alarme apparaissent sur l'écran et sont accompagnés d'un signal sonore. En surface, ils s'affichent sur l'écran sans signal sonore, sauf pour le message de décompression.

Les messages d'attention sonores (pas les alarmes) peuvent être désactivés sélectivement avec SmartTRAK.

2.1 Messages d'attention

Les messages d'attention s'affichent sous forme de symboles, de lettres ou par le clignotement d'un chiffre. De plus, deux séries de sons de 2 fréquences différentes se font entendre séparées par un intervalle de 4 secondes.

• •) 4 sec • •) 204 peut être supprimé

Un message d'attention est émis dans les cas suivants. Vous trouvez des informations détaillées dans les pages suivantes :

Page

• Profondeur maximum d'utilisation / pO₂ maximum atteinte 20 Profondeur maximum réglée atteinte 19
• CNS O2 au moins 75% 21
• Temps restant sans palier = 2 minutes 22 Montée en altitude interdite* (mode surface) 25
• Début de phase avec palier lors d'une plongée avec un niveau de micro-bulles L0 23
• Calcul d'autonomie : Temps au fond < 3 minutes 22
• Pression bouteille minimale régée atteinte 21
• Ventilation en augmentation 21 Profondeur pour changement de bouteille atteinte 35
• Fin de la durée sans palier 22
• Avertissement micro-bulles 24

Plongée avec niveau de micro-bulles (L1-L5):

• Temp s sans palier micro-bulles = 0 30
• Transgression du palier micro-bulles 31
• Réduction du niveau de micro-bulles 31
• Début de phase avec palier lors d'une plongée avec niveau de micro-bulles L1-L5 31
• sans alarme sonore

2.2 Alarmes

Les messages d'alarme s'affichent sous forme de chiffres et de symboles ou de clignotement de symboles et de lettres. De plus, une série de sons va retentir séquentiellement pendant toute la durée d'affichage du message.

aaa aaa

aaaaaa

ne peut pas être supprimé

Un message d'alarme est émis dans les cas suivants. Vous trouverez des informations détaillées dans les pages suivantes :

Page

• Toxicité de l'oxygène à 100% 21 Palier omis 23 Autonomie restante nulle (peut être changé en message d'attention) 22 Vitesse de remontée excessive 20 (détail des bips page -> 20
• Signal de pile faible* voir ci-dessous

Signal de pile TEC faible *

Le symbole demandant une intervention technique apparait lorsque la pile est à 0%.

Confiez votre appareil à un revendeur agrée SCUBAPRO UWATEC.

Niveau de batterie d'émetteur faible *

clignote en alternance avec la pression des bouteilles.

Faites changer la pile par votre revendeur/agréé SCUBAPRO UWATEC.->40

*sans alarme sonore

3.1 Réglement du mélange et de la profondeur maxi d'utilisation [O20]

Avant chaque plongée et après avoir changé de bouteille, assurez-vous que les réglages pour les mélanges

gazeux correspondant aux mélanges réellement utilisés. Un pourcentage d'oxygène programmé trop bas peut

provoquer des intoxications hyperoxyques et cela sans qu'il y ait eu de mise en garde. A l'inverse, une valeur pro

grammée trop haut peut entraîner des troubles de décompression. Les imprécisions dans les calculs sont reportées

sur les plongées successives.

Pour des plongées avec un seul mélange gazeux, associez le mélange gazeux au symbole de bouteille 1 et désactivez les mélanges gazeux 2 et 3. ->34 Si plus d'un mélange gazeux a été sélectionné, le TEC affichera en surface ainsi que le nombre de mélanges gazeux. Pour des plongées avec plusieurs mélanges gazeux, réferez-vous aux pages 33 et 13 pour plus d'informations.

Pour régler le mélange gazeux, il faut mettre TEC en mode Utilisateur.

1. Appuyez sur ©○○ pour désigner la bouteille avec le mélange que vous allez entrer. Le symbole de la bouteille va clignoter. Appuyez et maintenez ©○○ pour confirmer votre sélection.
2. Reliez le contact B et les contacts + /- jusqu'à l'affichage du symbole de réglage du % d'oxygène.
3. Confirmez que vous souhaitez changer le % d'oxygène affiché en reliant B et + ou B et -.
4. Changez le % d'oxygène par incréments d'1% en reliant B et + ou B et -. Le TEC va afficher le % O_2, la limite maximum de la ppO_2 ( ppO_2 max 1,4 bar), comme régée au préalable avec le SmartTRAK, et la profondeur maximum d'utilisation (MOD).

1. Confirmez le % besoin avec B et E.
2. En reliant B et + ou B et -, vous pouvez changer la profondeur maximum d'utilisation en fonction du % O₂ choisi. Le TEC va afficher la limite de pression partielle d'oxygène correspondante (ppO₂ max) pour la nouvelle MOD.
3. Confirmez le réglage MOD en reliant B et E.

• Sans confirmation, l'affichage disparaîtra dans les trois minutes, et votre modification ne sera pas sauvegardée.
• Référez-vous à la page 33 pour le réglage des mélanges gazeux pour les symboles 2 et D.
• Le temps avant le retour au % O_2 pour de l'air peut être réglé par le SmartTRAK entre 1 et 48 heures ou « pas de changement » (par défaut)

3.4 Préparation à la plongée / vérification

La description de la préparation qui suit est basée sur le fait que tous les émetteurs ont été correctement montés sur les sorties HP des détendeurs (->12) et correctement appariés avec le TEC (->13).

1. Montez le détendeur avec l'émetteur sur la bouteille

1. Vérifiez si vous avez une réserve sur votre robinetterie et si oui, la réserve doit être ouverte.

1. Mettez en marche le TEC (B et E) et vérifiez l'affichage de test : la totalité des segments sont-ils allumés ? Ne plongez jamais avec le TEC si l'écran n'affiche pas tous les segments.
2. Ouvrez le robinet de la bouteille (l'émetteur va s'enclencher automatiquement) et vérifiez la pression de la bouteille (après approximativement 10 secondes). Si la pression est insuffisante, changez de bouteille.
3. Vérifiez les connexions et les instruments pour détecter une fuite. Ne plongez jamais avec un matériel qui fuit! Répétez les opérations 4 et 5 avec les autres émetteurs que vous allez utiliser.

4.1 En plongée

Après l'immersion, et après 0.,80 m de profondeur, le TEC sélectionne automatiquement le mélange gazeux 1, tous les paramètres de la plongée sont gérés : la profondeur et le temps de plongée sont affichés, la profondeur maximum enregistrée, la saturation des compartments calculée, le temps sans décompression et la prévision de décompression déterminés, la vitesse de remontée contrôle et affichée, et la précision du calcul de la procédure de décompression gérée. TEC affiche également la pression dans la bouteille puis l'autonomie restante (RBT) au bout de 2 minutes de plongée environ.

4.2 Placer les repères

Pendant la plongée, vous pouvez placer des repères sur le profil de plongée en appuyant sur ©. Un signal sonore confirme la création d'un repère. Ces repères seront affichés graphiquement dans le profil de plongée du SmartTRAK.

Pour visualiser un repère sur le profil de plongée, vous devez sélectionner la boîte 'repères' sous 'Options du programme' dans le SmartTRAK.

4.3 Durée de plongée

Tout le temps passé en-dessous de 0.80 mètre est comptabilisé comme durée de plongée et affiché en minutes. Le temps passé au-dessus de 0.80 mètre n'est comptabilisé comme durée de plongée que si le plongeur descend au-dessous de 0.80 mètre dans les cinq minutes.

Le double point à droite des chiffres clignote toutes les secondes pour indiquer que le temps s'écoule. La durée de plongée maximale qui peut être indiquée s'élève à 999 minutes.

Si la plongée dure plus de 999 minutes, le temps de plongée recommence à zéro.

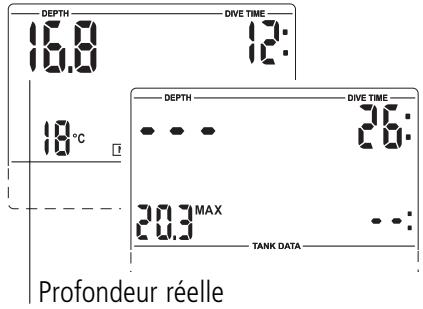

4.4 Profondeur de la plongée

La profondeur réelle est indiquée par paliers de 10 cm. Lors de l'activation, ou en cas de profondeur inférieure à 0.8 m, l'appareil affiche le signe < - - >.

mesure de la profondeur est établie par rapport à l'eau douce, c'est pourquoi lors d'une plongée en eau de la l'appareil indique une profondeur un peu plus élevée de la profondeur réelle, la différence étant fonction de la valeur en sel de l'eau. Aucun calcul n'est toutefois affecté.

4.5 Profondeur maxi / température

La profondeur maxi n'est affichée que si elle dépasse la profondeur réelle de plus de 1 mètre. Si la profondeur maximum n'est pas affichée, le TEC affichera la température.

Profondeur maximale besoin atteinte

Si la profondeur maximum d'utilisation enregistrée (40 mètres par défaut) a été atteinte, l'affichage va clignoter et la flèche de remontée va s'afficher.

Remontez jusqu'à ce que la flèche orientée vers le haut disparaisse.

4.6 Vitesse de remontée en %

Vitesse de remontée en %

La vitesse optimale de remontée varie entre 7 et 20 mètres/mn selon la profondeur. La vitesse réelle s'affiche en pourcentage de la vitesse préconisée. Quand la vitesse de remontée est supérieure à 100% de la valeur optimale, la flèche noire apparait. Si la vitesse de remontée atteint 140% et plus, la flèche commence à clignoter. À partir de 110%, un signal sonore se déclenche et son intensité varie en fonction de l'ampleur du dépassement.

4 Fonctions pendant la plongée

La vitesse de remontée préconisée ne doit jamais être dépassée. Une vitesse de remontée trop élevée peut provoquer la formation de micro-bulles dans le circuit sanguin artériel, ce qui pourrait conduire à de sérieux problèmes, voir à un accident de décompression mortel.

• Lors d'une remontée à vitesse inadaptée, le Tec peut réclamer un palier de décompression même pour une plongée effectuée dans la courbe de sécurité en raison du risque accru de formation de micro-bulles.
• La durée de la décompression peut massivement augmenter pour prévenir la formation de micro-bulles si la remontée se fait à vitesse trop élevée.
• Lorsqu'on se situe à une grande profondeur, une remontée trop lente a pour conséquence une saturation plus élevée des compartiments et peut donc induire une augmentation de la durée totale de remontée. Par petite profondeur, il est possible d'obtenir une diminution de cette durée, car les compartiments commencent déjà à se désaturer pendant la remontée.
• Pendant la remontée, CNS O_2% n'est plus affiché.

Vitesse de remontée

Message visuel et sonore

Si vous effectuez une remontée trop rapide pendant une période prolongée, cela apparaitra dans le carnet de plongée. Réduisez la vitesse de remontée.

4.7 Pression partielle d'oxygène (ppo_2) / profondeur maximum d'utilisation (MOD)

La pression partielle maxi d'oxygène ppO_2 (réglée par défaut à 1.4 bar) détermine la profondeur maxi d'utilisation ou MOD (Maximum Operating Depth). Plonger plus profond que cette MOD exposera le plongeur à une pression partielle d'oxygène plus élevée que la pression maximum enregistrée. La MOD, et par conséquent la valeur de la pression partielle d'oxygène maxi, peuvent être diminuées manuellement directement sur le TEC ( ->18, réglage du mélange gazeux, point 6).

La ppO₂ maxi autorisée peut être également réglée entre 1.0 et 1.95 bar avec SmartTRAK.

La MOD (profondeur maxi d'utilisation) est fonction de la ppO_2 maxi et du mélange gazeux choisis. Lorsque la ppO_2 maxi est atteinte, TEC envoie un signal sonore, la flèche orientée vers le haut apparait, et la profondeur réelle commence à clignoter.

Réduisez la profondeur afin de prévenir tout risque d'intoxication hyperoxyque.

Changez pour le mélange gazeux requis à cette profondeur en sélectionnant le symbole de bouteille approprié.

• La MOD ne peut pas être dépassée. Le non-respect de la mise en garde peut provoquer des intoxications hyperoxyques.
• La pO₂ maxi ne doit pas être régée au-dessus de 1,6 bar.

4.8 Toxicité de l'oxygène (CNS O_2% )

La toxicité de l'oxygène est calculée en fonction de la profondeur, de la durée et de la composition du mélange, puis l'affiche à l'endroit de la vitesse de remontée. Cette toxicité est exprimée en pourcentage d'une valeur maximale tolérée (compteur O_2), par pas de 1%. Le symbole CNS O_2 s'affiche avec ce pourcentage.

Un signal sonore indique que la toxicité de l'oxygène atteint 75%. Le symbole CNSO_2 clignote et la flèche orientée vers le haut apparait.

Ne laissez pas la valeur de la pression partielle d'oxygène augmenter encore, le cas échéant, réduisez la profondeur.

Lorsque la toxicité de l'oxygène atteint 100%, une alarme sonore se fait entendre toutes les 4 secondes, <CNSO2>, le % d' O2 et la flèche vers le haut clignotent. Il y a risque d'intoxication hyperoxyque.

Commencez immédiatement la remontée.

• Pendant la remontée et si la valeur du CNS O_2 n'augmente plus (en raison de la baisse de la pression partielle d'oxygène), l'alarme sonore s'arrête.
• Pendant la remontée, l'affichage de la saturation d'oxygène disparaît et la vitesse de remontée est affichée. En cas d'interruption de la remontée, on repasse à l'affichage de l'indication de la valeur de saturation en oxygène.
• Le TEC affichera des valeurs de CNS O_2 de 199% maximum même si la valeur de CNS O_2 est supérieure.

4.9 Pression dans la bouteille

Alarme de transmission

Pression de bouteille inférieure à 14 bars.

La pression des bouteilles sert aussi au calcul de l'autonomie restante (Remaining BottomTime, RBT) et de l'effort.

Si la pression dans la bouteille se rapproche de la valeur avec SmartTRAK, une alarme sonore se fait entendre et le symbole « bouteille » apparait. Valeur par défaut : 100 bar.

Ne plongez pas plus profond. Commencez la remontée aussitôt.

Lors de fortes consommations, le TEC affiche sur l'écran un symbole en forme de poumons et une alarme sonore se déclenche. (La sensibilité à l'effort peut être changée avec le SmartTRAK)

Faites moins d’efforts et calmez votre respiration, afin d’éviter une saturation supplémentaire des compartiments.

Le TEC n'a pas reçu d'informations depuis 30 secondes. Une alarme sonore est activée et l'avertissement de transmission s'affiche.

Si le TEC ne reçoit pas d'informations de pression pendant les 40 secondes qui suivent, une autre alarme sonore sera activée. Les avertissements d'autonomie et de transmission ne seront plus affichés. À la place des informations de pression de bouteille, le TEC va afficher « - - - »

Vérifiez la position de l'émetteur et du TEC. Commencez immédiatement la remontée.

Le TEC revient à un affichage normal dès qu'une nouvelle information est reçue.

Si la pression de la bouteille est inférieure à 14 bars, l'émetteur s'éteint et le TEC affiche « - - - »

Ne laissez pas la pression de la bouteille chuter en dessous de 14 bars.

4.10 Autonomie restante (remaining bottom time, RBT)

Le RBT indique, pour la profondeur réelle, la durée de plongée restant possible jusqu'au moment où il faudra entamer la remontée. Le RBT est calculé sur la base de la pression actuelle de la bouteille, du rythme respiratoire, et des informations de la plongée enregistrées jusqu'alors. Le RBT se base sur l'hypothèse qu'il doit rester au moins 40 bars de pression dans la bouteille à la fin de la plongée. Des modifications sont possibles avec SmartTRAK. Graphique représentant le RBT page 15.

Pendant les plongées effectuées avec plusieurs mélanges gazeux, le calcul de l'autonomie est basé sur le fait que le plongeur utilise le mélange gazeux en cours d'utilisation pour sa remontée vers la surface. ->34, 35

Ne laissez jamais le RBT passer en-dessous de 3 minutes, il y aurait un risque de manquer de mélange respiratoire pendant la remontée, ainsi que d'accident de décompression avec de graves conséquences!

En cas d'utilisation d'une bouteille avec réserve mécanique, le calcul correct de l'autonomie (RBT) n'est possible que si la plongée se déroule réserve tirée.

4sec

RBT < 3 minutes

RBT = 0 minutes

Si le RBT passe en-dessous de trois minutes, un signal sonore se fait entendre, la flèche orientée vers le haut s'affiche, la bouteille commence à clignoter.

Commencez tout de suite la remontée.

La valeur du RBT ne doit jamais atteindre 0. Avec un RBT = 0, la pression de réserve peut ne pas être suffisante pour la remontée. À la fin de la dernière minute (RBT = 0), l'alarme sonne toutes les 4 secondes. La flèche orientée vers le haut, la bouteille et le RBT clignotent. L'alarme sonore* ne se déclenche pas à des profondeurs inférieures à 6.5 mètres si TEC est dans la phase sans palier de la plongée.

Commencez tout de suite la remontée.

• L'alarme sonore d'autonomie peut être changée avec SmartTRAK pour un signal d'attention sonore. (©) sec (©)

4.11 Données concernant les paliers

La durée possible de plongée dans la courbe de sécurité s'affiche tant qu'il n'y a pas de paliers obligatoires. La flèche NO STOP est affichée. Les chiffres indiquent en minutes la durée de plongée restant possible avant d'avoir des paliers à faire.

• Le chiffre < 199> indique qu'il reste 199 minutes ou davantage.
• La durée possible sans palier est calculée en tenant compte de l'effort fourni par le plongeur et de la température de l'eau.

Si la durée sans palier devient inférieure à 3 minutes, un signal d'attention sonore se met en marche et le chiffre indiquant la durée sans palier commence à clignoter. Si cette durée est inférieure à 1 minute, l'affichage de la durée sans palier est un "0" clignotant. Afin de ne pas avoir à faire de palier, remontez lentement jusqu'à ce que l'autonomie atteigne 5 minutes ou plus.

Les paliers

Lorsqu'on entre dans la phase avec palier, la flèche NO STOP s'éteint, la flèche DECOSTOP apparaît et le bip d'attention se déclenche. Juste à côté s'affiche le palier le plus profond en mètres. A côté de sa profondeur s'affiche la durée de ce palier en minutes. L'indication <3 m 7:> signifie donc qu'il faut effectuer un palier de décompression de 7 minutes à 3 mètres de profondeur. Lorsqu'un palier est terminé, le prochain apparaît. Lorsque tous les paliers ont été effectués, la flèche DECOSTOP s'éteint et la flèche NO STOP réapparaît. L'indication de durée en bas à droite signale à nouveau le temps de plongée possible sans palier à faire. Les paliers de décompression plus profonds que 27 m s'affichent < - - : - - >.

L'alarme de palier se déclenche si le palier obligatoire est sauté. La flèche DECOSTOP, la durée du palier, la profondeur du palier commencent à clignoter et une alarme sonore déclenche. Si un palier obligatoire est sauté, la formation de micro-bulles peut s'accroître massivement. Si le plongeur revient en surface pendant que l'alarme est en route, la flèche DECOSTOP, la durée du palier et la profondeur du palier continuent à clignoter pour indiquer qu'il y a risque d'accident de décompression. Le mode SOS est activé trois minutes après la plongée si rien n'est fait pour corriger l'incident (->11).

Si l'alarme de palier omis a été activée pendant plus d'une minute en tout (cumul), elle figurera dans le carnet de plongée. Replongez directement au palier de décompression exigé!

Durée totale de remontée

Dès qu'il y a des paliers obligatoires à faire, TEC affiche la durée totale de remontée. Cette durée comprend la durée de la remontée depuis la profondeur réelle jusqu'à la surface, et la durée de tous les paliers.

La durée totale de la remontée est calculée selon la vitesse préconisée et en tenant compte d'un effort normal. La durée totale de la remontée peut changer si la vitesse n'est pas idéale (100% de la vitesse préconisée), ou si TEC détecte qu'un effort important est en cours.

Un temps de remontée plus long que 199 minutes s'affiche < - >. Lors de toutes les plongées avec TEC, faites un palier de sécurité d'au moins 3 minutes à 5 mètres de profondeur.

4.12 Chronomètre de palier de sécurité

Le chronomètre du temps de palier de sécurité affiche le temps que doit passer le plongeur à la profondeur du palier de sécurité en fin de plongée. Le déclenchement du chronomètre se fait par le plongeur et décompte le temps jusqu'à zéro, en partant du temps pré-enregistré avec SmartTRAK. Il peut être redémarré autant de fois que souhaite. Possibilité : 1 à 5 minutes (3 minutes par défaut).

Le chronomètre de palier de sécurité peut être activé dans les conditions suivantes : Profondeur < 6,5 m, durée sans palier 199 minutes, mode profondimètre désactivé.

Déclenchez le chronomètre de palier de sécurité en appuyant sur . Le temps commencera à se décompter et un repère sera créé sur le profil de plongée.

Le chronomètre de palier de sécurité se désactivera automatiquement si la profondeur dépasse 6,5 mètres ou si la durée sans palier est inférieure à 199 minutes.

5.1 Fin de la plongée

Après l'arrivée en surface, soit 0.80 mètre, TEC attend 5 minutes avant de considérer la plongée comme terminée. Ce délai permet un bref retard en surface pour s'orienter.

Après les 5 minutes, la plongée est mémorisée dans le carnet de plongée.

Pour le calcul de la désaturation et du temps d'interdiction de vol, il est admis que le plongeur respire de l'air en surface.

5.2 Durée de la désaturation

Durée de désaturation

Après la plongée, le symbole DESAT, la durée en heures et minutes et éventuellement la toxicité de l'oxygène s'affichent. La durée de la désaturation est déterminée soit d'après la toxicité de l'oxygène, la saturation en azote ou la diminution des micro-bulles, selon ce qui prendra le plus de temps pour le retour à la normale. La saturation en oxygène reste affichée et diminue jusqu'à atteindre 0%. La durée de désaturation reste affichée jusqu'à la prochaine plongée, ou jusqu'à atteindre 0.

L'écran s'éteint trois minutes après la dernière manipulation pour économiser la pile, mais tous les calculs continuent cependant à se faire.

5.3 Temps d'interdiction de prendre avion

La s'affiche à côté du symbole DO NOT FLY = ne pas prendre l'avion. C'est le temps en heures et minutes qui doit s'écouler avant que vous ne preniez un avion, et il restera affiché jusqu'à atteindre 0.

Prendre un avion pendant que TEC affiche peut déclencher un accident de décompression avec de graves conséquences.

5.4 Avertissement micro-bulles

Durée de désaturation

Si l'intervalle de surface n'est pas assez long entre plusieurs plongées successives, des micro-bulles peuvent s'accumuler dans les poumons. Le non-respect des paliers de décompression et une vitesse de remontée trop rapide peuvent aussi mener à la formation de bulles dans les compartiments. Afin de réduire le risque lors de plongées successives ultérieures, il est recommandé de compter de manière assez large l'intervalle de surface dans certaines situations. Pour prévenir la formation de bulles pendant l'intervalle de surface, le TEC peut recommander au plongeur la prolongation de l'intervalle via l'advertissement micro-bulles. La durée de l'advertissement des micro-bulles est visible en entrant dans le planificateur - > 37.

Si l'advertissement micro-bulles (NO DIVE) s'affiche pendant l'intervalle de surface, il ne faut pas replonger.

Si vous replongez malgré l'advertissement micro-bulles, il faut prévoir une durée de plongée sans palier beaucoup plus courte, ou un allongement des paliers. La durée de l'advertissement micro-bulles à la fin de la plongée peut s'accroître considérablement.

6 Plongée en lac de montagne

6.1 Secteurs d'altitude

Secteurs d'altitude

TEC mesure la pression atmosphérique toutes les 60 secondes même lorsque l'écran est éteint. Si l'ordinateur détecte une augmentation suffisante d'altitude, il se mettra en marche automatiquement et indiquera le nouveau secteur d'altitude (1-4) et le temps de désaturation. Cette durée de désaturation correspond au temps d'adaptation de l'organisme à la nouvelle altitude. Si vous plongez pendant ce temps d'adaptation, TEC considérera qu'il s'agit d'une plongée excessive puisque votre organisme est encore en sursaturation.

Il existe 5 secteurs d'altitude (0-4) dont les limites se chevauchent pour tenir compte des variations de pression barométrique. Pour une plongée en lac d'altitude, le secteur d'altitude s'affiche en surface, dans le carnet de plongée et dans le planificateur sous la forme d'une montagne schématisée. Cette montagne se

remplit de 1 à 4 segments représentant les secteurs d'altitude (1-4). Du niveau de la mer à une altitude d'environ 1000m, il n'y a pas de segment. Vous trouvez ci-dessous les 5 secteurs :

Changement à

environ 610 mbar

Pas d'info décompression -

Mode Profondimètre

Changement a

environ 725 mbar

Changement à

environ 815 mbar

Changement a

environ 905 mbar

6.2 Altitude interdite

Max. altitude:

En surface, TEC vous montre à chaque altitude il ne faut pas monter : les segments correspondant aux secteurs interdits clignotent.

L'interdiction peut également s'afficher en même temps qu'un autre segment :

Vous êtes à 1200 mètres (secteur 1) et vous pouvez monter jusqu'à 2650 m (secteur 2) uniquement. Vous ne pouvez pas monter dans les secteurs 3 et 4.

6.3 Paliers dans un lac de montagne

Secteur d'altitude 4 :

• Pas de donnée décompression
• Pas de RBT

Afin de garantir une décompression optimale, même en altitude, le palier de décompression à 3 mètres est remplacé par deux paliers: un à 4 mètres et un à 2 mètres dans les secteurs d'altitude 1, 2 et 3 (les paliers indiqués sont alors les suivants: 2m / 4m / 6m / 9m ).

Si la pression atmosphériqueonne en-dessous de 620 mbar, (plus de 4100 m au-dessus du niveau de la mer), seul le mode Profondimetre est actif (mode profondimetre automatique) : il n'y aura pas d'affichage de données sur la décompression. Par conséquent, le planificateur et le RBT ne seront pas disponibles. La toxicité de l'oxygène et la pression de la bouteille seront toujours affichées.

En mode profondimètre, LA TOTALITE des alarmes sonores et visuelles ainsi que les messages d'attention sont désactivés, y compris la vitesse de remontée, la pression basse dans la bouteille et la rupture de la liaison avec l'émetteur.

En mode profondimètre, le TEC va afficher la profondeur, le temps de plongée et la pression de la bouteille, la profondeur maximum est enregistrée, la vitesse de remontée et la pression de la bouteille sont gérés. En appuyant sur « vous pouvez faire alterner la profondeur maximum et la température. Le chronomètre peut aussi être déclenché ainsi que le temps partiel. En mode profondimètre, il n'y aura pas de calcul de temps sans décompression ou de gestion de la décompression. La surveillance de la ppO₂ maximum et du CNS O₂ est aussi désactivée. Le TEC n'affichera aucune information d'autonomie, ou de développement de micro-bulles. Des repères peuvent être ajoutés. Les réglages pour les mélanges gazeux, la profondeur maximum d'utilisation et le niveau de micro-bulles ne peuvent pas être changés et le planificateur ne peut pas être sélectionné.

• Les plongées effectuées en mode profundimètre se font à vos risques et périls !
• Après une plongée en mode profundimètre, vous devez attendre au moins 48 heures avant d'utiliser un ordinateur qui calcule la décompression.

Le mode profundimètre peut être activé et désactivé en surface, à condition qu'il n'y ait pas de temps de désaturation indiqué.

Après une plongée en mode profundimètre, le TEC ne peut pas être utilisé en mode ordinateur pendant 48 heures.

1. Reliez les contacts B et + ou B et - jusqu'à ce que les symboles « gauge » ainsi que on et off s'affichent.
2. Confirmez avec B et E que vous souhaitez activer ou désactiver le mode profondimètre. Le symbole « gauge » va clignoter.
3. En reliant les contacts B et + ou B et -, le mode profundimètre est activé ou désactivé.
4. Confirmez votre choix avec B et E.

Sans confirmation, l'affichage disparaîtra dans les trois minutes, et votre modification ne sera pas sauvegardée.

La plongée en mode profundimètre

Après l'immersion, à partir d'une profondeur de 0,8 m le TEC sélectionne automatiquement le mélange gazeux 1.

Les informations suivantes sont affichées en mode profundimètre

Changer de mélange gazeux en mode profundimètre

En mode profondimètre, il appartient au plongeur de décider temps et de la profondeur pour changer de mélange gazeux. Le TEC n'affichera pas d'indication de la nécessité de changer de mélange.

Pour plus d'informations au sujet des changements de mélanges gazeux. ->34

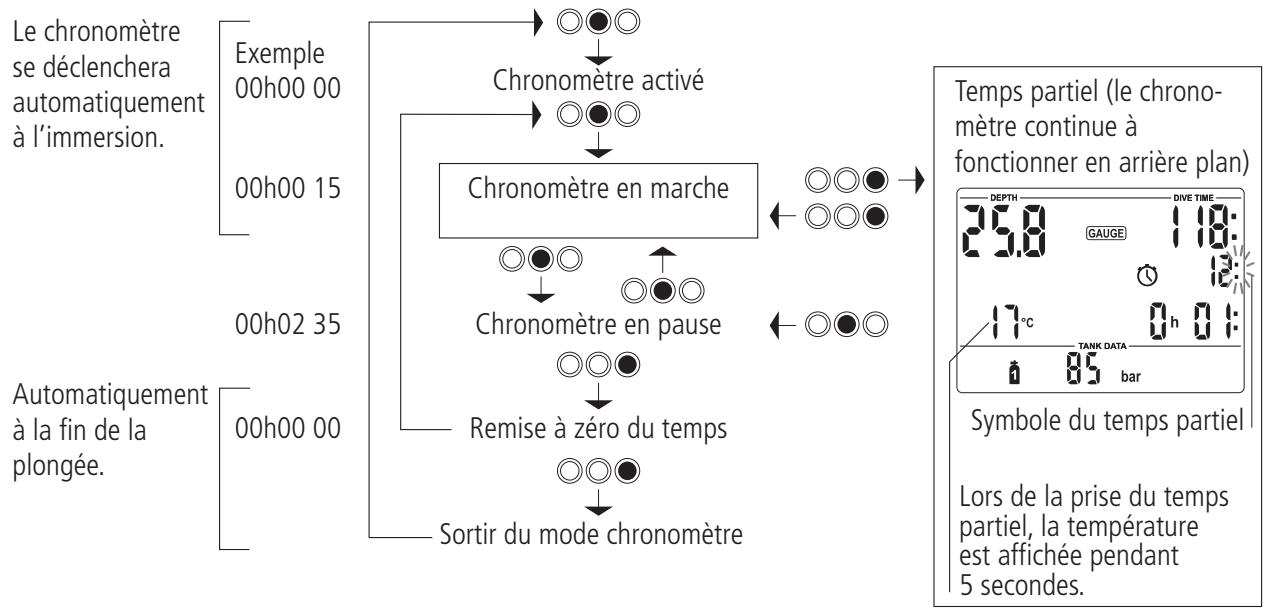

Chronomètre

En mode profondimètre, après l'immersion, le TEC va automatiquement activer le temps de plongée ainsi que le chronomètre. Si le symbole « gauge » et « on » sont affichés (-> 26, 1.) le chronomètre peut aussi être activé en surface en appuyant ⑤ ⑥ ⑦. Le chronomètre va fonctionner pour un temps maximum de 1 heures en surface et pas plus de 24 heures en immersion.

En appuyant sur ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉞ ㉟ ㉝ ㉞ ㉟ ㉩ ㉪ ㉫ ㉬ ㉭ ㉮ ㉷ ㉸ ㉹ ㉺ ㉻ ㉼ ㉽ ㉾ ㉿ ㉞ ㉟ ㊱ ㊲ ㊳ ㊴ ㊵ ㊷ ㊸ ㊹ ㊺ ㊻ ㊼ ㊽ ㊾

Dès l'arrêt du chronomètre, vous pouvez le remettre à zéro en appuyant sur ©©, désactiver l'affichage avec ©©, ou le remettre en marche avec ©©.

Lorsque le chronomètre est en marche, vous pouvez mesurer des temps intermédiaires en appuyant sur ©. La mesure du temps n'est pas interrompue pendant cette manoeuvre.

• En appuyant sur ©©©, vous pouvez sélectionner une autre bouteille pendant le fonctionnement du chronomètre ou pendant l'affichage du temps partiel.
• À une profondeur inférieure à 0,8 mètre (3 pieds) le chronomètre va automatiquement mesurer et afficher le temps partiel. Si le plongeur redescend, le chronomètre s'affichera à nouveau.

Après la plongée en mode profundimètre

Le TEC affiche le temps restant, pendant lequel il va rester bloqué en mode profondimètre. Dès que cette période d'attente est terminée, le mode profondimètre peut être désactivé manuellement. ->26

Le temps avant de prendre l'avion après une plongée en mode profondimètre est de 48 heures.

Le temps de désaturation ne sera pas affiché.

Ce chapitre traite du contrôle du niveau de micro-bulles en plongée. Voir chapitre III en ce qui concerne les informations d'ordre général sur la plongée avec TEC.

Les micro-bulles sont de petites bulles d'azote qui se forment dans l'organisme du plongeur lors de chaque plongée, et qui se dissipent naturellement pendant la remontée puis en surface après la plongée. Plonger sans palier, ou en respectant les paliers obligatoires, ne prévient pas la formation de micro-bulles.

Les micro-bulles dangereuses sont celles qui passent de la circulation veineuse à la circulation artérielle. Cela peut se produire si de nombreuses bulles se rassemblent dans les poumons. UWATEC a équipé les ordinateurs de plongée Smart d'une nouvelle technologie qui protège le plongeur de la formation de micro-bulles.

Le plongeur sélectionne en fonction de ses besoins un niveau de micro-bulles et influence en conséquence son niveau de protection. Plonger en tenant compte du niveau de micro-bulles peut faire faire des paliers micro-bulles et ralentir la remontée, ce qui laisse plus de temps à l'organisme pour désaturer, contrarie la formation de micro-bulles et augmente la sécurité.

Le TEC propose 6 niveaux de micro-bulles (de L0 à L5). Le niveau L0 correspond au modèle de décompression UWATEC bien connu ZH-L8 ADT, et ne requiert pas de palier spécifique « micro-bulles ». Les niveaux L1 à L5 offrent une protection supplémentaire contre la formation de micro-bulles, le niveau L5 correspondant à la protection la plus élevée.

Comme pour les plongées avec et sans paliers, le TEC affiche la profondeur et la durée du premier palier micro-bulles ainsi que la durée totale de la remontée, dès que la durée de plongée sans micro-bulles est terminée. La durée de plongée sans micro-bulles étant plus courte que la durée de plongée sans palier classique, le palier micro-bulles sera prescrit plus tôt que pour une plongée avec niveau L0.

Si le plongeur saute un palier micro-bulles, le TEC passe à un niveau de micro-bulles inférieur, et la plongée se poursuit avec ce critère de calcul. Exemple : Si le plongeur est au niveau L4 avant le début de sa plongée, puis ne respecte pas les paliers micro-bulles demandés par le TEC, celui-ci passera automatiquement au niveau L3 ou moins (plus de micro-bulles admises).

1 Comparaison entre des plongées de niveau L0 et de niveau L5

Deux Smart TEC plongent en même temps, l'un réglé sur le niveau L5 (L5), l'autre sur L0.

Lors d'une plongée faite avec un niveau de micro-bulles réglé de L1 à L5, la durée sans palier sera raccourcie, et des paliers micro-bulles seront requis avant les paliers classiques. Ces paliers micro-bulles supplémentaires participent à la prévention de la formation de micro-bulles.

2 Terminologie

Ce chapitre traite exclusivement de la terminologie et des affichages utilisés pendant une plongée avec paliers micro-bulles. Toutes les autres caractéristiques de la plongée sont décrites dans le chapitre III, page 15.

La remontée

paliers micro-bulles

Affichage de la durée du palier micro-bulles à la profondeur donnée

Pour terminer la plongée sans être ramené à un niveau de micro-bulles plus important, tous les paliers micro-bulles prescrits doivent être effectués.

3.1 Sélectionner le niveau de micro-bulles

Le TEC doit être en mode « utilisation » pour pouvoir changer le niveau de micro-bulles.

1. Reliez B et + ou B et - jusqu'à ce que le symbole des niveaux de micro-bulles apparaisse.
2. Confirmez que vous souhaitez changer le niveau de micro-bulles en reliant B et +
3. Sélectionnez le niveau de micro-bulles en reliant B et + ou B et -.
4. Confirmez en reliant B et E.

Sans confirmation dans les deux minutes, l'affichage change et le choix n'est pas mémorisé.

Le TEC affichera le symbole [L] pour confirmer qu'un niveau L1 à L5 a été sélectionné. Pendant la plongée, le niveau de micro-bulles est visible si l'on appuie brièvement sur . Dans le cas de non-respect d'un palier microbulles, le nouveau niveau sera affiché en permanence (->31)

Les niveaux de micro-bulles ont une réelle influence sur votre planificateur de plongée.

Durée de plongée sans palier micro-bulles

Lors d'une plongée à niveau de micro-bulles de L1 à L5, le TEC affichera la durée sans palier micro-bulles au lieu de la durée classique sans palier. Pendant cette durée sans palier micro-bulles, aucun palier micro-bulles n'est prescrit.

La flèche NO STOP et le symbole de niveau de micro-bulles [L] sont affichés. La durée restante sans palier micro-bulles se lit en minutes.

Temps sans palier micro-bulles

• Informations et alarmes de durée sans palier micro-bulles sont les mêmes que pour la durée sans palier classique ( ->22 ).
• Même dans le cadre d'une plongée à niveau de micro-bulles, nous vous recommandons de remonter très lentement pendant les derniers mètres.

Palier micro-bulles

Symbole palier micro-bulles

Au début de la phase avec palier micro-bulles, la flèche NO STOP disparaît, et la flèche LEVELSTOP apparait. Elle clignote pendant 8 secondes, et on entend un signal sonore. Pour terminer la plongée sans être ramené à un niveau de micro-bulles plus important, tous les paliers micro-bulles prescrits doivent être respectés.

A droite de la flèche LEVELSTOP, le palier micro-bulles s'affiche en mètres. L'affichage < 3m 2 :> signifie qu'il faut respecter un palier micro-bulles de 2 minutes à 3 mètres de profondeur.

Lorsque le palier micro-bulles est terminé, le suivant -s'il y en a un- s'affiche. Lorsque tous les paliers micro-bulles ont été effectués, la flèche LEVELSTOP s'éteint et la flèche NO STOP réapparaît et le TEC affiche à nouveau le temps sans palier micro-bulles.

4 Fonctions pendant la plongée à niveau de micro-bulles

4sec

Niveau micro-bulles réduit

Le message « palier micro-bulles omis » est activé si le palier micro-bulles prescrit n'a pas été respecté. Un BIP* sonne, la flèche LEVELSTOP, la durée et la profondeur du palier micro-bulles omis clignotent.

Pour terminer la plongée sans être ramené à un niveau de microbulles plus important, vous devez redescendre immédiatement à la profondeur prescrite.

Le message « niveau de micro-bulles réduit » est activé si la profondeur d'un palier micro-bulles prescrit est dépassée de plus de 1.5 mètres. Le TEC réduit le niveau de micro-bulles, un bip d'attention se fait entendre et pour le reste de la plongée le nouveau niveau de micro-bulles est indiqué à la place de la profondeur maximum. Les données du nouveau palier micro-bulles s'affichent.

Pour terminer la plongée sans être encore ramené à un niveau de micro-bulles plus important, le nouveau palier micro-bulles doit être respecté.

• Le BIP peut être supprimé par l'intermédiaire du logiciel SmartTRAK.

4.2 Durée totale de remontée

Le TEC affiche les informations sur les paliers micro-bulles et la durée totale de la remontée. Celle-ci comprend la durée de la remontée et la durée des paliers micro-bulles.

La durée totale de la remontée est calculée selon la vitesse préconisée et en tenant compte d'un effort normal. La durée totale de la remontée peut changer si la vitesse n'est pas idéale (100% de la vitesse préconisée), ou si TEC détecte qu'un effort important est en cours.

4.3 Palier de décompression obligatoire

Palier de décompression obligatoire

Palier micro-bulles

Évitez les plongées à palier lors de l'utilisation des niveaux de microbulles.

Le TEC calcule et affiche des paliers micro-bulles pour diminuer la formation de micro-bulles, mais également les données concernant la décompression. Si un palier de décompression apparaît comme obligatoire, le symbole DECO s'affiche. La durée totale de remontée comprendra également la durée du palier de décompression.

4sec

Vous allez bientôt devoir faire un palier de décompression : au début de la phase de décompression, le BIP sonne et le symbole DECO clignote pendant 8 secondes.

Pour éviter d'avoir à faire de longs paliers de décompression, il faut remonter de quelques mètres.

4.4 Palier micro-bulles et palier de décompression

Lorsque la profondeur du palier micro-bulles est identique au premier palier de décompression obligatoire, et si vous êtes à 1,5 m de la profondeur de ce palier, TEC affiche DECOSTOP et LEVELSTOP en même temps. Le temps indiqué est celui du palier micro-bulles.

Comme le palier micro-bulles est plus long que le palier de décompression, lorsque le palier de décompression est terminé, l'affichage passe de DECOSTOP LEVELSTOP à LEVELSTOP seulement.

5 Fin d'une plongée à niveau de micro-bulles

Une plongée à niveau de micro-bulles se termine comme une plongée sans niveau de micro-bulles (L0) (->24), sauf si le niveau de micro-bulles a été réduit en cours de plongée.

Si le niveau de micro-bulles a été réduit au cours d'une plongée, le TEC va afficher en clignotant le niveau de micro-bulles actuel pendant 5 minutes après le retour en surface. La plongée se termine ensuite, et le TEC repasse en mode « utiliser » avec retour au niveau de micro-bulles sélectionné à l'origine.

Plongées successives et niveaux de micro-bulles : si un palier micro-bulles a été omis pendant la plongée, et que le plongeur recommence une plongée très peu de temps après la première, le TEC peut prescrire immédiatement des paliers micro-bulles. Pour terminer la plongée avec le niveau de micro-bulles initialement sélectionné, il faut respecter tous les paliers micro-bulles.

VI plonger avec plus d'un mélange gazeux

Le chapitre suivant va traiter des caractéristiques de la plongée avec plus d'un mélange gazeux.

Le TEC vous permet d'utiliser jusqu'à 3 mélanges gazeux différents pendant la même plongée. Afin de mesurer la pression de mélange disponible, chaque bouteille requiert un émetteur individuel. La bouteille 1 contient le mélange fond, la bouteille 2 contient le mélange de transit et la bouteille D contient le mélange de décompression. Pour des plongées avec un seul mélange gazeux, vous nevez utiliser la bouteille 1, pour des plongées avec 2 mélanges gazeux, vous nevez utiliser les bouteilles 1 et D.

Plongée avec 3 mélanges gazeux

Plongée avec 2 mélanges gazeux

Préparation pour une plongée avec plusieurs mélanges gazeux

Avant la plongée, tous les émetteurs en utilisation doivent être appairés avec le TEC, le % d'oxygène doit être indiqué pour chaque bouteille et la profondeur de changement de mélange gazeux doit être réglée pour les bouteilles 2 et 4.

Réglage du mélange gazeux et de la profondeur de changement de mélange gazeux [O20]

Pendant les plongées avec plus d'un mélange gazeux, le mélange fond (bouteille1) contient le plus faible % d'oxygène alors que le mélange de décompression (bouteille D) contient le plus fort %. La bouteille additionnelle de transit (bouteille 2) pour des plongées avec 3 mélanges gazeux contient un % d'oxygène se situant entre la bouteille 1 et la bouteille D. Le TEC va uniquement accepter les réglages correspondant à cet ordre. Remarquez cependant que vous pouvez également prévoir 2 et même 3 bouteilles avec le même mélange gazeux. Le TEC va uniquement accepter le réglage du changement de mélange gazeux en profondeur (MOD) quand la pression partielle d'oxygène (ppO_2) réglee manuellement (> page 18 point 6) ou par l'interface SmartTRAK n'est pas transgressée.

Pour des mélanges gazeux comprenant un pourcentage d'oxygène de 80 % ou plus, la ppO₂ est fixée à 1,6 bars et ne peut en aucun cas être changée.

Procedure:

1. Entrez le réglage du % d'oxygène pour la bouteille 1 (mélange fond) conformément aux instructions de la page 18 (points 1 - 7)
2. Entrez le réglage du % d'oxygène pour la bouteille D (mélange de décompression) conformément aux instructions de la page 18 (points 1 - 5)
3. En reliant B et + ou B et -, entrez la profondeur désirée pour passer sur la bouteille D, pendant la phase de remontée. Confirmez votre réglage avec B et E.

La profondeur que vous avez sélectionnée est la profondeur maximum d'utilisation (MOD) pour ce mélange gazeux et la ppO_2 indiquée devient la pression partielle maximale d'oxygène tolérée (ppO_2). Pendant la remontée, un message sonore d'attention va vous indiquer que vous avez atteint la profondeur qui requiert un changement de mélange gazeux. Ceci s'applique aux bouteilles D et 2 (voir ci-dessous).

1. Pour des plongées avec 3 mélanges gazeux, entrez les réglages du % d'oxygène pour la bouteille 2 (mélange de transit) conformément aux instructions de la page 18 (points 1 - 5)

Notez que le symbole de bouteille 2 ne peut être sélectionné qu'après l'assignation d'un mélange gazeux au symbole de bouteille D.

1. Entrez maintenant la profondeur maximum d'utilisation de la bouteille 2 en reliant B et + ou B et -. Confirmez votre réglage avec B et E.

Les informations données sous le point 3 s'appliquent aussi dans ce cas.

Sans confirmation avec B et E, l'affichage va disparaître après 3 minutes et vos entrées ne seront pas acceptées.

Le temps avant le retour au % d'oxygène pour de l'air peut se déterminer avec le SmartTRAK entre 1 heure et 48 heures ou pas de changement (réglage par défaut).

Après le changement, le % d'oxygène de la bouteille 1 sera de 21%, 2 et D seront désactivées (--%O₂)

Désactiver les mélanges gazeux

Mélange

gazeux 2

désactivée

Les bouteilles qui ne seront pas utilisées pendant la plongée (alors que leur % d'oxygène a été réglé) doivent être désactivées. Ceci est réalisable en désactivant le mélange gazeux sur le TEC.

Les mélanges gazeux qui ont été désactivés ne peuvent être sélectionnés pendant la plongée et le TEC va ignorer leurs émetteurs.

La bouteille 1 ne peut être désactivée. Si la bouteille D (mélange de décompression) est désactivée, la bouteille 2 sera désactivée automatiquement.

Procedure :

1. Sélectionnez le symbole de la bouteille du mélange gazeux que vous désirez désactiver et le réglage du % d'oxygène conformément aux instructions de la page 18 (points 1 à 3).
2. Réduisez le % d'oxygène avec B et – jusqu'à ce que «---O₂» apparaisse.
3. Confirmez avec B et E.

L'association de l'émetteur et du symbole de la bouteille restera valable, même si le mélange gazeux a été désactivé.

La profondeur sélectionnée pour le changement de mélange gazeux (MOD) est effacée dès que la bouteille a été désactivée.

Les fonctions pendant la plongée avec plusieurs mélanges gazeux

La plongée avec plus d'un mélange gazeux présente un degré de risque beaucoup plus important que la plongée avec un seul gaz et les erreurs commises par le plongeur peuvent avoir des conséquences graves, voire même une issue fatale.

Pendant la plongée avec plusieurs mélanges gazeux, assurez-vous toujours que vous respirez à partir d'une bouteille pré-sélectionnée et confirmée.

Identifiez toutes vos bouteilles et détendeurs pour qu’il n’y ait pas de confusion possible en aucune circonstance! Avant chaque plongée et après avoir changé de bouteille, assurez-vous que les réglages des mélanges correspondent aux mélanges effectivement utilisés.

Prédiction de la décompression

Le calcul des informations de la décompression (par exemple : le temps total de la remontée) est basé sur l'hypothèse que le changement de mélange gazeux sera effectué à la profondeur préalablement sélectionnée (MOD mélange gazeux D, MOD mélange gazeux 2). Si un plongeur ne respecte pas le ou les changements de mélanges gazeux requis ou effectue le ou les changements avec retard, le TEC recalculera la décompression en conséquence. L'ordinateur va alors baser son calcul sur l'hypothèse soit que le plongeur utilisera le mélange gazeux indiqué jusqu'à ce qu'il atteigne la profondeur du nouveau changement de mélange gazeux, soit – si il n'y a pas d'autre changement prévu – qu'il va regagner la surface avec le mélange gazeux en cours d'utilisation.

Autonomie restante

En plus de calculer la décompression pour toutes les bouteilles en service, TEC calcule en arrière-plan la décompression pour la bouteille 1 seule, et lors d'une plongée avec un trimix, pour les bouteilles 1 + 2, et pour les bouteilles 1 + D. L'autonomie (RBT) est calculée pour la bouteille 1 en admettant que vous finirez la plongée sur cette bouteille, y compris la décompression. L'autonomie pour la bouteille 2 est calculée pour la bouteille 2 en admettant que vous finirez la plongée sur cette bouteille, en faisant la décompression sur les bouteilles 1 et 2 (voir pages 35 et 36). Cette méthode permet, si la remontée commence avant que le RBT = 0, de finir la plongée si par accident vous perdiez la ou les bouteilles de transit et/ou décompression, si elles étaient vides, ou s'il y avait un problème de détendeur. Notez que pour toutes les bouteilles (1, 2 ou D), lorsque vous êtes à moins de 6 m de profondeur, le RBT (autonomie restante) indique la durée à la profondeur actuelle en déduisant la réserve.

Etant donné que TEC doit évaluer votre rythme respiratoire et la chute de pression correspondant dans une bouteille, il faut attendre environ 2 minutes après que vous ayez commencé à respirer pour que TEC affiche l'autonomie restante dans cette bouteille.

Changer de mélange gazeux

Après l'immersion, le TEC sélectionne automatiquement le mélange gazeux 1.

% d'oxygène de la bouteille 1

Confirmation du changement de mélange gazeux

Si durant la remontée le plongeur atteint une profondeur nécessitant un changement de mélange (MOD pour le mélange D ou 2), un signal sonore retentira et le symbole bouteille clignotera pendant 30 secondes afin de l'avertir du passage imminent au nouveau mélange.

• Passez sur le détendeur délivrant le nouveau mélange gazeux et commencez à respirer.
• Confirmez le changement avec 'appuyer et maintenir' © © (bip prolongé) avant 30 secondes. Le symbole de bouteille s'arrête de clignoter.

Changement tardif de mélange gazeux :

Si le plongeur omet de confirmer le changement de mélange, le TEC va continuer de calculer avec le précédent mélange et va adapter le calcul de la décompression en conséquence.

Le plongeur peut rattraper le changement de mélange gazeux avant de regagner la surface. En appuyant rapidement sur © © ©, le symbole du nouveau mélange va clignoter.

Passez sur le détendeur délivrant le nouveau mélange et commencez à respirer. Confirmez le changement avec 'appuyer et maintenir' ©©. Le symbole de bouteille s'arrête de clignoter et le calcul de la décompression va s'adapter en conséquence.

Redescente après un changement de mélange gazeux :

Si après un changement de mélange, la profondeur maximum d'utilisation (MOD) du mélange actuel est transgressée, l'alarme de ppO_2 max va s'afficher ->20.

Passez au mélange gazeux adapté à cette profondeur et sélectionnez le symbole de la bouteille approprié ou remontez jusqu'à la profondeur maximum avec le mélange gazeux courant. Si cette règle n'est pas respectée, vous vous exposez à une intoxication hyperoxyque.

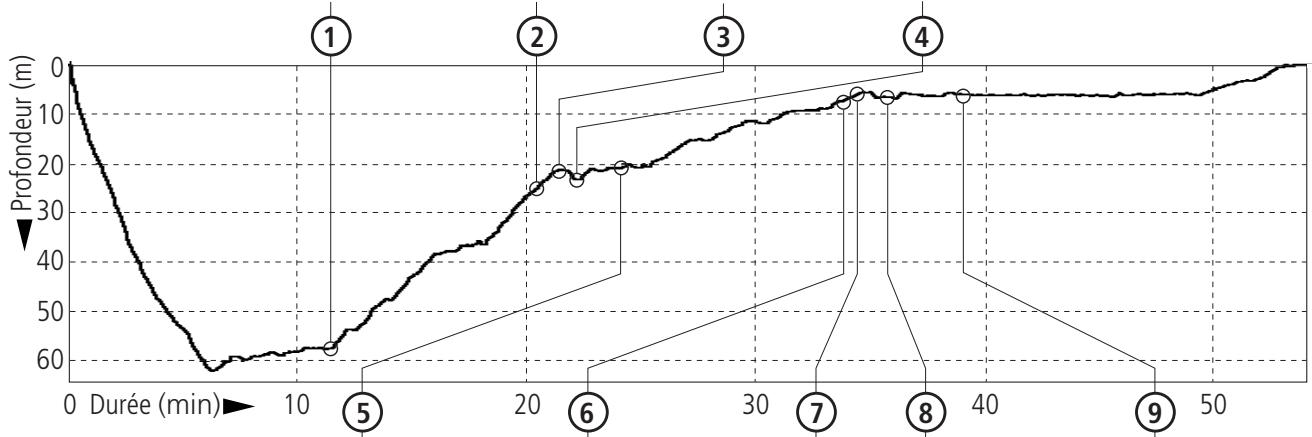

Exemples de calculs de RBT selon les changements de mélanges gazeux

Les chiffres suivants montrent un profil de plongée et l'affichage de plusieurs TEC avec les réglages suivants :

TEC-1: 21% bouteille1)

TEC-2: 21% bouteille1) et

50% bouteille D)

TEC-3: 21% (bouteille 1) et 100% (bouteille D)

TEC-4: 21% (bouteille 1), 50% (bouteille 2) et

100% (bouteille D)

1. Début de la remontée : les TEC ont fait différents calculs de décompression en tenant compte de l'utilisation de la bouteille de transit et/ou de la bouteille de décompression. Cependant le RBT est le même pour les quatre, puisqu'il s'applique à la bouteille 1 seulement. Il indique que si le plongeur commence la remontée dans les trois minutes, il aura assez de gaz pour la remontée et les paliers obligatoires indiqués par TEC 1. Lorsque le RBT = 3 ou moins, la flèche de remontée apparait pour suggérer de commencer la remontée.
2. Arrivée légèrement en-dessous de la MOD pour 50% (MOD = 22 m) : la remontée lente cause un allongement significatif de la décompression à faire. Il y a une différence marquée entre les durées de remontée, ce qui indique l'intérêt qu'il y a à faire la décompression en respirant un fort pourcentage d'oxygène.
3. Au-dessus de la MOD pour 50%, sans changement de bouteille : TEC 2 ajuste le calcul de décompression qui devient le même que TEC 1. TEC 4 ajuste le calcul de décompression qui devient le même que TEC 3.
4. Retour en-dessous de la MOD pour 50% : TEC 2 et TEC 4 affichent encore un crédit du à la présence du mélange 50% dans leurs calculs.
5. Au-dessus de la MOD pour 50%, changement de bouteille effectué : TEC 2 et TEC 4 affichent la pression dans la bouteille de mélange à 50%. Les deux RBT sont identiques parce que TEC 4 considère que la plongée se finira avec la bouteille à 50%. TEC 1 et TEC 3 ne reçoivent plus de signal de la bouteille à 21% et affichent "---".
6. Légèrement au-dessous de la MOD pour 100% (MOD = 6 m) : pendant la remontée lente depuis 22 m,

TEC 2 qui est avec la bouteille à 50% montre un résultat différent de TEC 3 qui est toujours sur la bouteille à 21% mais s'attend à passer sur la bouteille à 100%.

1. Au-dessus de la MOD pour 100%, sans changement de bouteille : maintenant TEC 3 donne le même calcul de décompression que TEC 1. TEC 4 fait le même calcul que TEC 2.
2. Retour en-dessous de la MOD pour 100% : TEC 3 et TEC 4 affichent encore un crédit d'à la présence du mélange 100% dans leurs calculs.
3. Au-dessus de la MOD pour 100% changement de bouteille effectué : TEC 3 et TEC 4 affichent la pression dans la bouteille à 100%, et les deux RBT sont identiques. TEC 2 ne reçoit plus de signal de la bouteille à 50% et affiche - - - - ". Cependant la remontée lente et le retard du passage à la bouteille 100% font que le calcul de décompression est plus court sur TEC 2 que sur TEC 3.

TEC-1

21% bouteille 1

TEC-1

21% bouteille 1

TEC-4

Le TEC propose un planificateur de plongée permettant la planification de plongées avec ou sans palier avec des intervalles de surface déterminés librement ainsi qu'avec un maximum de 3 mélanges gazeux.

Éléments de calcul :

• % d'oxygène sélectionné et MOD de tous les mélanges gazeux actifs.
• niveau de micro-bulles chosesi
• température de l'eau lors de la dernière plongée
• secteur d'altitude si nécessaire
• état de la saturation au moment de la sélection du planificateur
• en supposant qu'une charge normale de travail est effectuée par le plongeur et que les vitesses de remontée prescrites seront respectées.
• en supposant que les changements de mélanges gazeux 2 et D sont effectués au MOD sélectionnés.

Si deux plongeurs ou plus prévoient de plonger ensemble, il faudra toujours planifier en fonction de l'ordinateur qui propose la courbe de sécurité la plus conservative. Faute de suivre cette consigne, vous risquez un accident de décompression avec de graves conséquences.

Avant d'utiliser le planificateur de plongée, le % d'oxygène doit être indiqué pour chaque bouteille requise ainsi que les profondeurs de changement de bouteille pour les bouteilles 2 et 4. Les (mélanges gazeux) bouteilles qui ne seront pas utilisées doivent être désactivées (->33-34). Tous les mélanges gazeux actifs seront indiqués par leurs symboles de bouteille et disponibles pour les calculs.

1 Planifier une plongée sans palier

Sélectionnez en surface le mode Planificateur avec les contacts B et + ou B et -. (Le planificateur ne peut être sélectionné en mode profundimètre)

Avertissement micro-bulles (ne pas plonger) Durée de l'avertissement

L'avertissement micro-bulles et sa durée sont affichés s'il y a un risque du à l'accumulation de micro-bulles.

Ouvrez le planificateur avec B et E.

S'il restait un temps de désaturation (DESAT) avant d'entrer dans le mode Planificateur, la zone d'entrée de l'intervalle de surface s'affiche. Cet intervalle entre le moment présent et le début de la plongée à programmer s'affiche de 15 en 15 minutes avec les contacts + et -.

Si un avertissement micro-bulles (ne pas plonger) et sa durée étaient affichés, TEC propose cette durée (arrondie aux prochains 15 minutes) comme intervalle de surface. Si vous raccourcissez cet intervalle, l'avertissement micro-bulles s'affiche à nouveau.

Confirmez l'intervalle s'il y en a un avec B et E, et faites dérouler la courbe de sécurité. Les plongées sans palier s'affichent avec des intervalles de profondeur de 3 mètres pendant environ 2 secondes pour chaque profondeur. La première plongée a lieu à 3 mètres.

Si un niveau de micro-bulles a été sélectionné (L1 - 5), la durée sans palier micro-bulles s'affiche.

Les durées sans palier s'affichent aussi longtemps que la profondeur maximale d'utilisation sélectionnée (MOD) de la bouteille 1 n'est pas dépassée.

Vous trouverez page 24 plus d'informations sur l'avertissement micro-bulles.

2 Planification d'une plongée avec paliers de décompression

1. Activez le planificateur de plongée pour une plongée sans palier -> 37.
2. Attendez que la profondeur désirée apparaisse, puis entrez en planification avec palier avec les contacts B et E. Le TEC affiche le temps au fond (durée sans palier + 1 minute) et respectivement les informations sur les paliers de décompression ou les informations sur les paliers micro-bulles.
3. Avec il vous sera demandé d'introduire la durée de plongée. Ceci se fera à l'aide des contacts B et + de même qu'avec les contacts B et -. Aussitôt que ces contacts sont reliés, le TEC calcule les données de décompression ou les informations sur les paliers micro-bulles pour ce temps de base.

Si vous voulez planifier à l'avance une plongée à paliers de décompression pour une autre profondeur, vous passez de la planification de la décompression à la planification de la courbe de sécurité grâce aux contacts B et E. Le TEC indique à nouveau la courbe de sécurité évolutive. Vous pouvez maintenant passer comme bon vous semble de la planification dans la courbe de sécurité à la planification de plongées avec paliers de décompression et vice versa.

Si les informations de décompression calculées et le temps total de remontée sont supérieurs à 199 minutes, ou si la valeur % CNS O_2 excède 199%, ces valeurs sont clignoter sur l'écran ou '----' s'affiche, et le calcul de la décompression est suspendu jusqu'à ce que le temps au fond soit réduit en conséquence. Le TEC affichera des valeurs de CNS O_2 de 199% maximum même si la valeur de CNS O_2 est supérieure.

3 Quitter le planificateur

Vous quitterez le Planificateur avec les contacts B et E, ce qui se produit également après 3 minutes sans manipulation.

1 Aperçu

Seules les plongées de plus de 2 minutes sont mémorisées dans le carnet de plongée. TEC enregistre jusqu'à 100 heures de plongée. Ces données peuvent être transférées dans un PC avec une liaison infrarouge et le programme SmartTRAK pour Windows®. Vous pouvez afficher jusqu'à 99 plongées directement sur votre ordinateur de plongée.

S'affichent les éléments suivants :

Si une plongée débute pendant la période d'adaptation qui suit un changement d'altitude, à la place de l'intervalle de surface apparaitra le temps d'adaptation déjà écoulé.

2 Fonctionnement

En surface vous choisissez le carnet de plongée avec ^+ et -, et vous y entrez avec B et E.

Si vous étiez encore sur-saturé (DESAT) avant de désirer le carnet de plongée, le temps écoulé entre la dernière plongée et le moment présent s'affichera.

Avec B et E vous affichez la dernière plongée effectuée (LOG 1).

Chaque fois que vous touchez + ou - (avec B), vous passez à la plongée suivante ou à la précédente. Si vous maintenez le contact, toutes les plongées s'affichent successivement.

Vous quittez le carnet de plongée avec B et E.

Le carnet de plongée se ferme automatiquement au bout de 3 minutes sans manipulation.

Limites d'altitude de fonctionnement:

avec calcul de décompression : du niveau de la mer à environ 4000 m sans palier et sans information sur le RBT : utiliser en mode Profondimètre quelqu'elle soit l'altitude

Profondeur maxi affichée: 120 mètres - résolution jusqu'à 99.9 m = 0.1m, puis 1m

• Ne plongez pas plus profond que les limites correspondant au pourcentage d'oxygène que vous avez choisi (risque d'accident de décompression, d'intoxication hyperoxique).
• Ne plongez pas plus profond que votre formation et votre expérience ne vous y autorisent.
• Suivez toujours les limites imposées par la loi et les réglementations locales.

Pression ambiantemaxi: 13 bar

Horloge: à quartz, affichage jusqu'à 999 minutes

Pourcentage d'oxygène: Régable de 21% (air) à 100%

Température de fonctionnement: de -10°C à +50°C

Durée de vie de la batterie: De 500 à 800 plongées suivant le nombre de plongées par an et l'utilisation du rétro-éclairage

Émetteur : Connexion haute pression : Pression maximum de service : 300 bars

Autonomie de la batterie : jusqu'à 1000 plongées, maximum 3 ans sans utilisation.

Alimentation : Batterie replacable par l'utilisateur CR 2450

2 Entretien

Le capteur de la pression de la bouteille et les composants utilisés pour mesurer la pression doivent être révisés par un agent agréé Scubapro / Uwatec tous les 2 ans ou après 200 plongées (première limite atteinte). À part cela, votre ordinateur TEC est pratiquement sans entretien. Tout ce que vous avez à faire consiste à le rincer soigneusement à l'eau douce après chaque utilisation, et à faire changer la pile lorsque c'est nécessaire. Pour vous servir de votre TEC sans problèmes pendant des années, nous vous recommandons de prendre les précautions suivantes:

• Ne faites pas tomber et ne cognez pas votre TEC.
• N'exposez pas votre TEC au soleil
• Rincez-le soigneusement à l'eau douce après chaque plongée.
• Ne le stockez pas dans une boîte étanche, assurez-vous qu'il y ait une ventilation.
• Si vous avez des problèmes avec les contacts, nettoyez le TEC à l'eau savonnée puis séchez-le soigneusement. La surface du boîtier peut être traitée au silicone. N'appliquez pas de silicone directement sur les contacts!
• Ne nettoyez pas votre TEC avec des solvants (sauf avec de l'eau).
• Si le symbole service s'affiche, n'utilisez plus votre TEC pour plonger. Rapportez-le à un agent agréé SCUBAPRO UWATEC.

Pour changer la pile, amenez votre TEC à un revendeur agréé SCUBAPRO UWATEC. Le changement de pile est effectué par nos soins, ou par un importateur, et le fonctionnement de votre TEC sera vérifié en même temps. N'essayez pas de faire changer la pile par quelqu'un d'autre qu'un revendeur agréé.

2.1 Remplacement de la batterie de l'émetteur

Il est recommandé de faire remplacer la batterie de l'émetteur par un agent/agréé SCUBAPRO UWATEC. Il est important de prendre toute précaution pour prévenir toute entrée d'eau. La garantie ne couvre pas les dommages occasionnés par un mauvais remplacement de la batterie.

Kit de remplacement de batterie (PN 06.201.920) : Ce kit contient une batterie CR 2450 et un joint torique de boîtier de 26.00 x 2.00.

Pour remplacer la batterie, vous avez besoin d'un tournevis cruciforme et d'un chiffon propre non pelucheux.

• La fuite du boîtier peut entraîner la destruction de l'émetteur ou provoquer un arrêt sans signe avant-coureur.
• Toujours ouvrir un émetteur dans un endroit propre et sec.
• N'ouvrir l'émetteur que pour replacer la batterie
• Désolidarisez l'émetteur de la sortie HP du 1^er étage.
• Séchez l'émetteur avec le chiffon propre.
• Enlevez les 3 vis avec le tournevis cruciforme.
• Enlevez le boîtier avec précaution.
• Enlevez le joint torique du boîtier de l'émetteur avec précaution en prenant soin de ne pas abimer les surfaces d'étanchéité.
• Enlevez la batterie en la maintenant par les côtés. Ne pas toucher les contacts ou les composants électroniques.

Protégez l'environnement et éliminez la batterie de façon écologique.

Si vous apercevez des traces d'entrée d'eau, de dommages ou d'autres défauts sur le joint torique. N'utilisez plus cet émetteur en plongée. Rapportez-le chez un agent/agréé SCUBAPRO UWATEC pour vérification ou réparation.

1. Montez toujours un joint torique neuf à chaque changement de batterie et jetez le joint torique usage. Assurez-vous que le nouveau joint torique lubrifié est en parfait état et que le joint, la gorge du joint, la surface d'étanchéité du boîtier et la surface d'étanchéité de la partie HP sont propres et sans salissures ni poussière. Nettoyez si nécessaire avec un chiffon propre et non pelucheux. Montez le joint torique.

1. Vérifiez la bonne polarité de la batterie. L'émetteur peut être endommagé si vous ne respectez pas cette polarité.

Attendez au moins 30 secondes. Placez maintenant la nouvelle batterie dans son logement avec le + orienté vers le haut.

1. Après un changement de batterie, l'émetteur va effectuer une auto-vérification et se mettre en mode 'pré' au bout de 60 secondes.

1. Le boîtier de l'émetteur ne peut être monté que dans un seul sens. Vérifiez la position des guides sur le support électronique et sur le boîtier.

Faites glisser le boîtier en position avec grand soin.

1. Ne serrez pas excessivement les 3 vis !
2. Assemblez l'émetteur sur la sortie HP de 1er étage du détendeur et vérifiez la transmission et l'appairage. Si les indications de pression de bouteille ne sont pas cohérentes, l'ordinateur et l'émetteur doivent être appairés à nouveau.

3 Pression dans la bouteille

La pression dans la bouteille affichée par le TEC peut différer de l'indication donnée par un manomètre standard. TEC affiche la pression ramenée à une température de 20°C, alors qu'un manomètre mécanique indique la pression réelle qui est fonction de la température.

Le graphique vous permet de comparer les informations données par un manomètre standard et TEC à six températures différentes.

4 Garantie

La garantie ne couvre que les ordinateurs de plongée qui ont été achetés auprès d'un revendeur agréé SCUBAPRO UWATEC.

La garantie est donnée pour une période de deux ans.

Les interventions effectuées pendant la période de garantie ne prolongent pas celle-ci.

Pour demander une prise en garantie, envoyez votre ordinateur de plongée avec la preuve de son achat à un revendeur ou un atelier agréé Scubapro Uwatec.

UWATEC se réserve le droit d'évaluer une demande de prise en garantie et de décider si l'ordinateur sera réparé ou remplacé.

Sont exclus de la garantie les problèmes dus à :

• Usure ou déterioration anormale.
• Causes extérieures telles que chocs lors du transport, influences du temps ou d'autres phénomènes naturels.
• Entretien, réparations, ou ouverture par une personne non autorisée par Scubapro Uwatec. Ceci concerne tout particulièrement le changement de pile.
• La garantie ne couvre pas les dommages causés par un mauvais remplacement de la batterie.
• Tests en pression non effectués dans l'eau.
• Accidents de plongée
• Positionnement incorrect de l'émetteur.

5 Index

Alarme de pile 17 Autonomie de pile restante 10 Avion, durée « sans avion »... 10, 24 Bip, arrêt du bip 17 Carnet de plongée 39 Changer le mélange gazeux 26, 34 CNS O_2 2,3,15,16,17,21,39 Chronomètre 27 Chronomètre de palier de sécurité 23 Décompression pendant la phase à palier 15 Décompression pendant la phase sans palier 15 Désactiver les mélanges gazeux 34 Désaturation, durée 24 Durée de plongée 19 Durée sans palier 15, 22, 28 Effort 21 Émetteur 8,12,40 Entretien 40 Fin de plongée 24 Fonctionnement de l'ordinateur 4,8,9 Informations techniques 40 Intervalle de surface 37, 39 Lac de montagne 25,39 Lumière 11 Mélange gazeux, réglage... 18 Mélange initial, réglage... 18 Messages d'alarme 17

Messages d'attention 17 Micro-bulles 28 Micro-bulles, avertissement 24, 37 Mises en garde 17 Mode profondimètre 26 Mode SOS 11 Monter l'émetteur sur le 1er étage 12 Nitrox 16 Palier omis 17,23 PC, sortie du carnet de plongée sur... 39 Pile, durée de vie... 40 Planificateur de plongée 37 Plongée 15 Pourcentage d'oxygène 15, 16, 18 Pourcentage d'oxygène, réglage... 18 Pression dans la bouteille 21 Pression partielle oxygène 16, 17, 20 Pression partielle d'oxygène maxi 16, 20 Profondeur maxi 19,39 Profondeur réelle 19 RBT 15, 17, 22 Profondeur maxi d'utilisation, réglage... 18, 33 Retro-éclairage 11 SmartTRAK 15, 16, 17, 21, 39 Système 8 Toxicité de l'oxygène 15, 16, 17, 21, 39 Vitesse de remontée 15, 17, 19
