MEDIA DISK ZX - Disque dur multimédia MEMUP - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Disque dur multimédia externe
Capacité de stockage	Jusqu'à 1 To
Interface de connexion	USB 2.0 et USB 3.0
Dimensions approximatives	190 x 120 x 30 mm
Poids	Environ 800 g
Compatibilités	Windows, Mac OS, Linux
Alimentation électrique	Alimentation par USB
Fonctions principales	Lecture et enregistrement de fichiers multimédias
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - MEDIA DISK ZX MEMUP

Comment connecter le MEMUP MEDIA DISK ZX à mon ordinateur ?

Pour connecter le MEMUP MEDIA DISK ZX à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le port USB de l'appareil et l'autre extrémité dans un port USB de votre ordinateur.

Pourquoi mon MEMUP MEDIA DISK ZX n'est-il pas reconnu par mon ordinateur ?

Si votre MEMUP MEDIA DISK ZX n'est pas reconnu, vérifiez que le câble USB est correctement connecté. Essayez un autre port USB ou un autre câble. Assurez-vous également que l'appareil est allumé.

Comment formater le MEMUP MEDIA DISK ZX ?

Pour formater le MEMUP MEDIA DISK ZX, connectez-le à votre ordinateur, ouvrez 'Ce PC', faites un clic droit sur le disque, puis sélectionnez 'Formater'. Choisissez le système de fichiers souhaité (ex. FAT32) et cliquez sur 'Démarrer'.

Comment transférer des fichiers vers le MEMUP MEDIA DISK ZX ?

Pour transférer des fichiers, connectez le MEMUP MEDIA DISK ZX à votre ordinateur, ouvrez 'Ce PC', puis faites glisser et déposez les fichiers souhaités dans le dossier du disque.

Que faire si le MEMUP MEDIA DISK ZX ne s'allume pas ?

Si le MEMUP MEDIA DISK ZX ne s'allume pas, vérifiez la connexion au secteur ou à la batterie. Assurez-vous que l'appareil est chargé. Si le problème persiste, essayez de le réinitialiser.

Comment réinitialiser le MEMUP MEDIA DISK ZX ?

Pour réinitialiser le MEMUP MEDIA DISK ZX, trouvez le bouton de réinitialisation sur l'appareil (généralement situé à l'arrière) et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Mon MEMUP MEDIA DISK ZX fait des bruits étranges, que dois-je faire ?

Si votre MEMUP MEDIA DISK ZX émet des bruits étranges, cela peut indiquer un problème matériel. Éteignez l'appareil, déconnectez-le et contactez le service client pour obtenir de l'aide.

Comment vérifier l'espace de stockage disponible sur le MEMUP MEDIA DISK ZX ?

Pour vérifier l'espace de stockage, connectez le MEMUP MEDIA DISK ZX à votre ordinateur, ouvrez 'Ce PC', faites un clic droit sur le disque et sélectionnez 'Propriétés'. Vous verrez l'espace utilisé et l'espace libre.

MODE D'EMPLOI MEDIA DISK ZX MEMUP

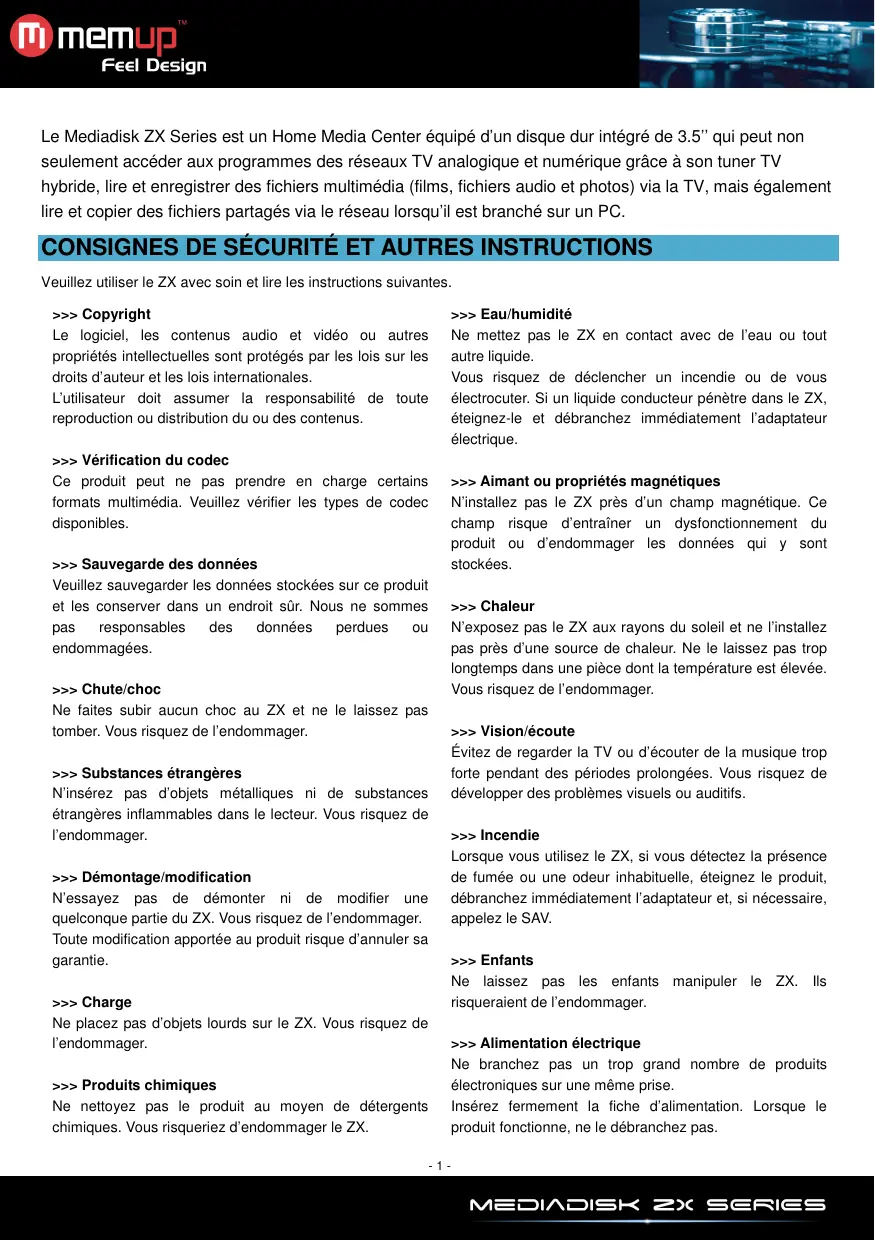

Le Mediadisk ZX Series est un Home Media Center équipé d'un disque dur intégré de 3.5" qui peut non seulement accéder aux programmes des réseaux TV analogique et numérique grâce à son tuner TV hybride, lire et enregistrer des fichiers multimédia (films, fichiers audio et photos) via la TV, mais également lire et copier des fichiers partagés via le réseau lorsqu'il est branché sur un PC.

Consignes de sécurité et AUTRES instructions

Veuillez utiliser le ZX avec soin et lire les instructions suivantes.

Le logiciel, les contenus audio et vidéo ou autres propriétés intellectuelles sont protégés par les lois sur les droits d'auteur et les lois internationales.

L'utilisateur doit assumer la responsabilité de toute reproduction ou distribution du ou des contenus.

Vérification du codec

Ce produit peut ne pas prendre en charge certains formats multimédia. Veuillez vérifier les types de codec disponibles.

Veuillez sauvegarder les données stockées sur ce produit et les conserver dans un endroit sûr. Nous ne sommes pas responsables des données perdues ou endommagées.

Chute/choc

Ne faites subir : aucun choc au ZX et ne le laissez pas tomber. Vous risquez de l'endommager.

N'insérez pas d'objets métalliques ni de substances étrangères inflammables dans le lecteur. Vous risquez de l'endommager.

>>> Démontage/modification

N'essayez pas de démonter ni de modifier une quelconque partie du ZX. Vous risquez de l'endommager. Toute modification apportée au produit risque d'annuler sa garantie.

Ne placez pas d'objets lourds sur le ZX. Vous risquez de l'endommager.

Produits chimiques

Ne nettoyez pas le produit au moyen de détergents chimiques. Vous risqueriez d'endommager le ZX.

Eau/humidité

Ne mettez pas le ZX en contact avec de l'eau ou tout autre liquide.

Vous risquez de déclencher un incendie ou de vous électrocuter. Si un liquide conducteur pénétre dans le ZX, éteignez-le et débranchez immédiatement l'adaptateur électrique.

Aimant ou propriétés magnétiques

N'installez pas le ZX près d'un champ magnétique. Ce champ risque d'entraîner un dysfonctionnement du produit ou d'endommager les données qui y sont stockées.

>>> Chaleur

N'exposez pas le ZX aux rayons du soleil et ne l'installez pas près d'une source de chaleur. Ne le laissez pas trop longtemps dans une pièce dont la température est élevée. Vous risquez de l'endommager.

Évitez de regarder la TV ou d'écouter de la musique trop forte pendant des périodes prolongées. Vous risquez de développer des problèmes visuels ou auditifs.

>>> Incendie

Lorsque vous utilisez le ZX, si vous détectez la présence de fumée ou une odeur inhabituelle, éteignez le produit, débranchez immédiatement l'adaptateur et, si nécessaire, appelez le SAV.

Ne laissez pas les enfants manipuler le ZX. Ils risqueraient de l'endommager.

Alimentation électrique

Ne branchez pas un trop grand nombre de produits électroniques sur une même prise.

Insérez fermement la fiche d'alimentation. Lorsque le produit fonctionne, ne le débranchez pas.

1. Témoin du disque dur
2. Témoin d'enregistrement
3. Témoin d'alimentation
4. Bouton de démarrage / veille

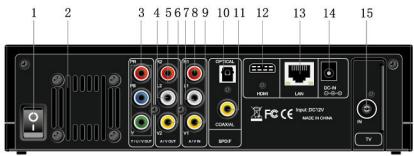

Vue arrêté

1. Interrupteur de mise sous tension
2. Prise Jack Y/Pb/Pr OUT
3. R2: Prise Jack Audio OUT (sortie audio) (Canal Droit)
4. L1: Prise Jack Audio IN (entrée audio) (Canal Gauche)
5. Prise Jack Vidéo IN
6. Prise Jack S/PDIF COAXIALE
7. Prise LAN RJ45
8. Prise TV / RF IN
9. Ventilation
10. L2: Prise Jack Audio OUT (sortie audio) (Canal Gauche)
11. V2: Prise Jack Video OUT (sortie vidéo)
12. R1: Prise Jack Audio IN (entrée audio) (Canal Droit)
13. Prise Jack S/PDIF OPTIQUE
14. Prise Jack HDMI
15. Prise Jack DC-IN

1. Logement pour carte 4 en 1
2. Port de PERIPHERIQUE USB (Type B)
3. Port hôte USB (Type A) x2

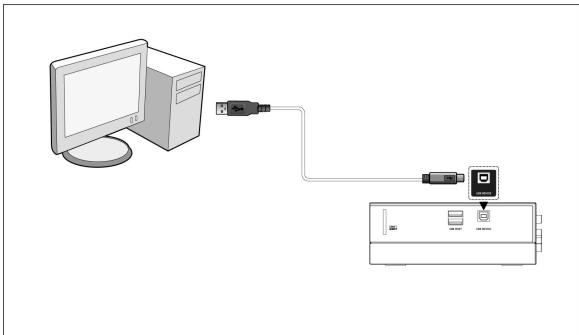

Connexion à un ordinateur

Branchez le câble USB du PC vers le port USB, comme illustré ci-dessous.

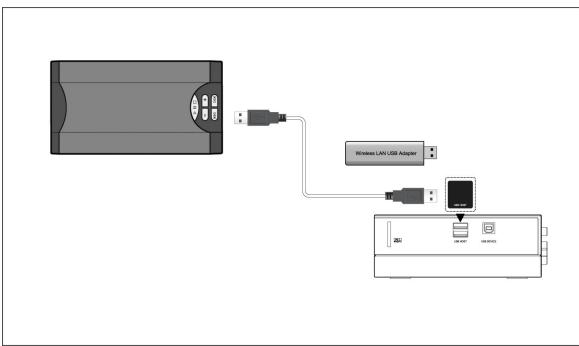

Connexion d'un périphérique de stockage de masse USB (disque dur externe, lecteur MP3...)

Utilisez l'un des 2 ports USB sur le côté du ZX.

Connexion d'une carte mémoire

Insérez la carte mémoire sur le côté du ZX, comme illustré ci-dessous.

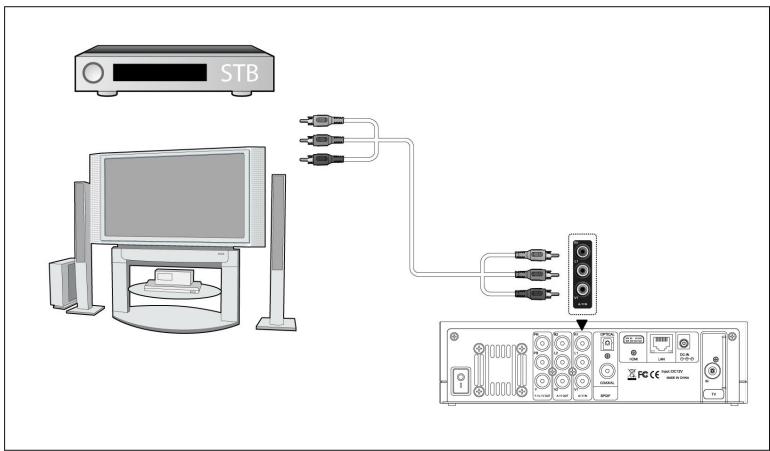

Connexion a/v

Connexion A/V :

Veuillez consulter le chapitre 3. Connexion A/V in

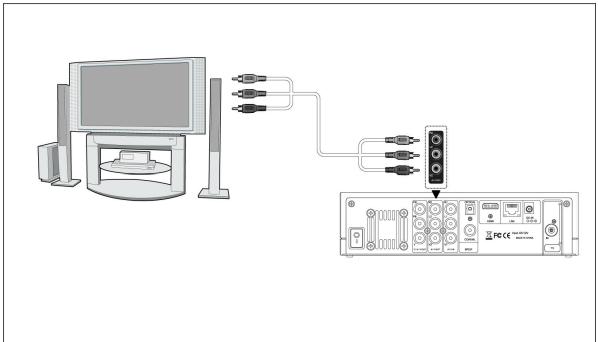

Connexion A/V out :

Branchez le connecteur à trois couleurs (blanc/rouge/jaune) sur la prise jack A/V OUT du ZX.

Puis branche le connecteur à trois couleurs (blanc/rouge/jaune) sur la prise jack A/V IN du télévisieur.

Vous pouvez maintenant apprécier le contenu de votre lecteur sur votre téléviseur ou tout autre équipement pour vous d'un écran.

Connexion du composant ypbpr

Branchez le connecteur à trois couleurs (bleu/vert/rouge) sur la prise jack Y/Pb/Pr du ZX.

Branchez le connecteur à trois couleurs (bleu/vert/rouge) sur la prise jack Y/Pb/Pr de votre téléviseur.

Pour une connexion audio pendant l'utilisation de Y/Pb/Pr Video out :

1/ Utilisez la sortie audio de la prise jack A/V OUT;

2/ ou utilisez la sortie audio de la prise jack S/PDIF Coaxiale ou Optique.

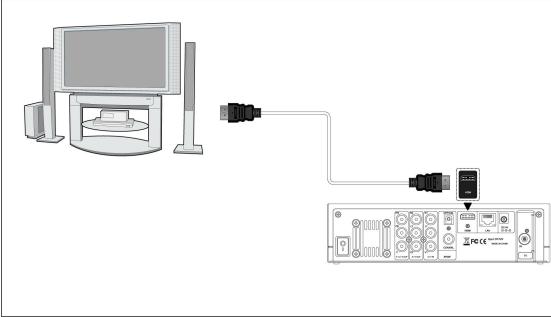

Connexion sortie HDMI

Branchez un connecteur de votre câble HDMI sur la prise HDMI du ZX.

Puis branchez l'autre connecteur de votre câble HDMI sur la prise HDMI de votre téléviseur.

Connexion antenne

Branchez une antenne TV ou un cable TV dans la prise TV IN.

La qualité de la réception dépend de votre zone de couverture TNT. Si vous ne recevez rien, veuillez utiliser un cable TV analogue.

L'antenne fournie est un simple accessoire supplémentaire, vous obtiendrez de meilleurs résultats avec un cable TV analogue.

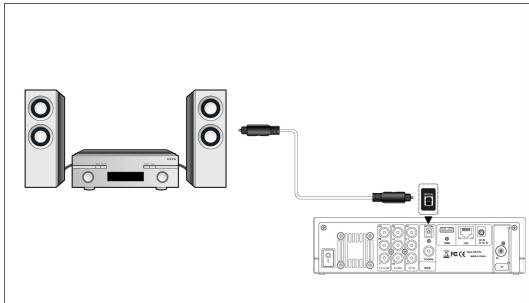

Connexion d'un appareil audio numérique

Branchez le connecteur de votre câble coaxial sur la prise jack S/PDIF Coaxiale du ZX.

Si vous utilisez la fibre optique, branchez le connecteur de votre fibre optique sur la prise jack S/PDIF du ZX (non fournie). Puis branchez l'autre connecteur de votre cable coaxial ou fibre optique sur votre appareil audio numérique.

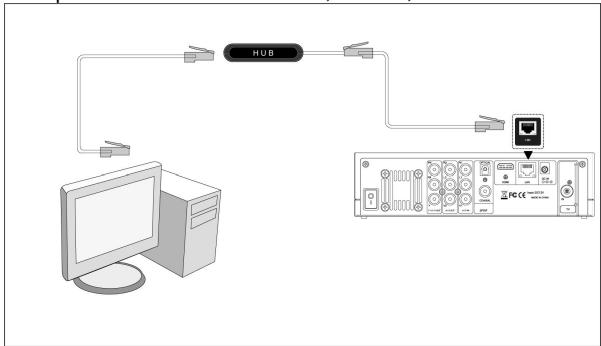

Connexion ethernet

Pour connecter un réseau, vous devrez disposer d'un câble réseau cat5, cat5e ou cat6.

Branchez l'une des fiches dans la prise LAN RJ45 du ZX.

Branchez l'autre fiche sur le port LAN RJ45 de votre PC, routeur, commutateur ou concentrateur.

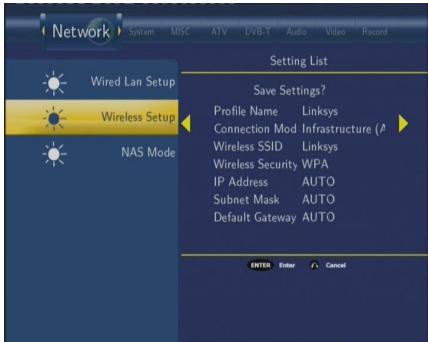

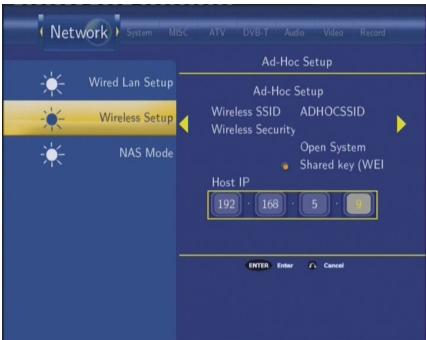

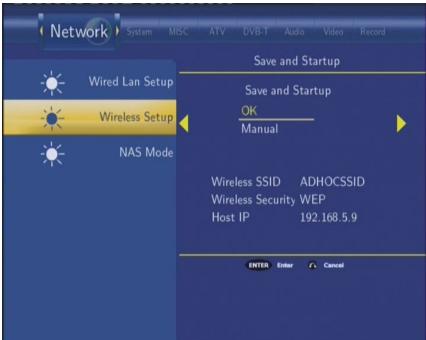

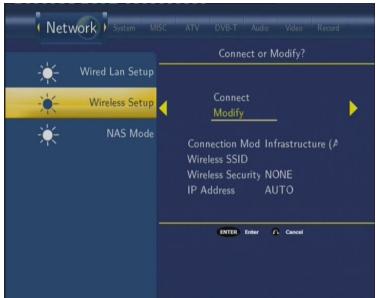

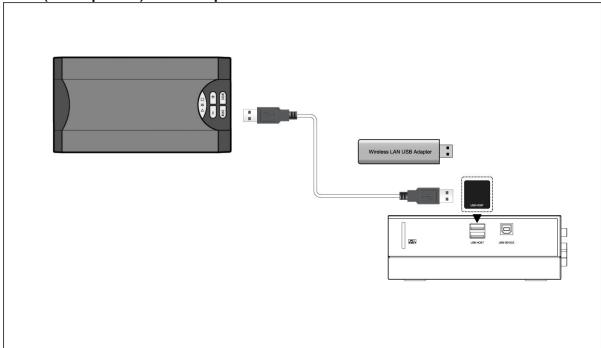

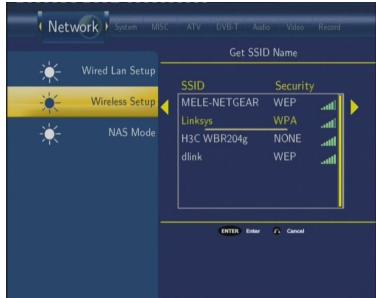

Connexion wifi

Branchez la Clé USB WiFi (en option) sur le port USB du ZX.

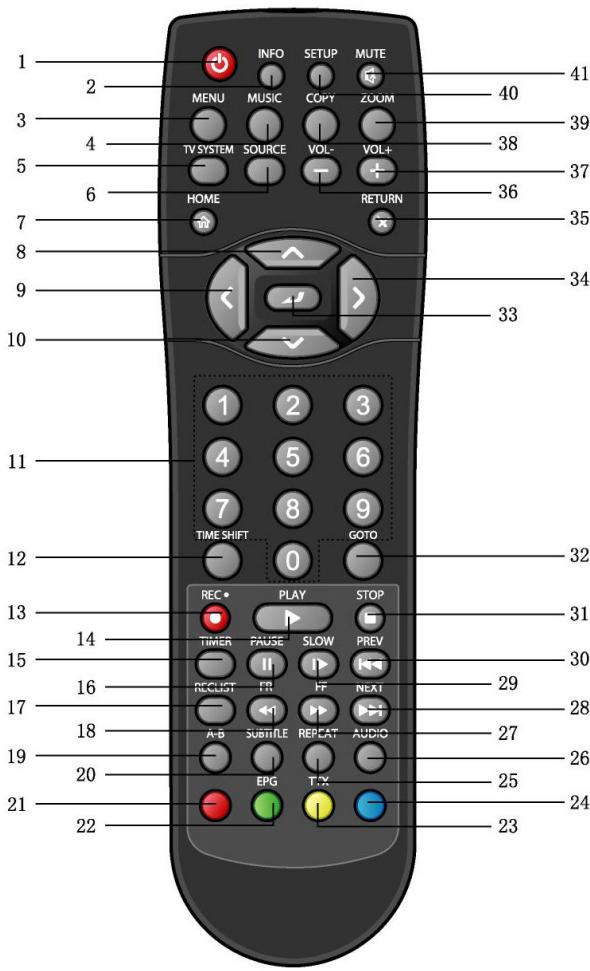

Telecommande

1. Alimentation / veille
2. MENU
3. TV SYSTEM (SYSTÈME TV)
4. HOME (ACCUEIL)
5. VERS LA GAUCHE
6. TOUCHES NUMEROTEEES
7. REC (ENREGISTRER)
8. TIMER (PROGRAMMATION)
9. RECLIST (LISTENREGISTREMENT) 19. A-B
10. ROUGE (FONCTION TELETEXTE)
11. JAUNE - TTX (TELETEXTE)
12. REPEAT (RÉPÉTER)
13. AVANCE RAPIDE
14. SLOW (RALENTI)
15. STOP
16. ENTER (ENTRée)
17. RETURN (RETOUR)
18. VOL + 39. ZOOM
19. MUTE (MUET)
20. INFO
21. MUSIC (MUSIQUE)
22. SOURCE
23. VERS LE HAUT
24. VERS LE BAS
25. TIME SHIFT (DECALAGE)
26. PLAY (LECTURE)
27. PAUSE
28. FR (RETOUR RAPIDE)
29. SUBTITLE (SOUS-TITRES)
30. VERT - EPG (GUIDE ELECTRONIQUE DES PROGRAMMES)
31. BLEU (FONCTION TELETEXTE)
32. AUDIO
33. NEXT (SUVANT)
34. PREV (PRECEDENT)
35. GOTO (ATTEINDRE)
36. VERS LA DROITE
37. VOL -
38. COPY (COPIER)
39. SETUP (CONFIGURATION)

N°	Nom	Fonction
1	ALIMENTATION/VEILLE	Mise en voille ou fonctionnement.
2	INFO	Affiche le statut en cours.- En mode lecture, affiche le nombre de piste et le temps écoué/restant.- En mode enregistrement, affiche les paramètres de qualité d'enregistrement et le temps écoué.- En mode visionnage TV, affiche le nombre de chaîne et l'heure.- En mode décalage (Timeshift), active/désactive la barre de décalage.
3	MENU	Active le menu outils :Appuyez sur browser menu pour gérer les fichiers.Appuyez sur My_Shortcuts dans le menu navigateur (browser) NET pour ajouter des raccourcis d'accès au réseau.
4	MUSIC (MUSIQUE)	Lit les fichiers musicaux de la liste d'écoute.
5	TV SYSTEM	Commutation entre NTSC, PAL, 480P, 576P, 720P, et 1080I.
6	SOURCE	Sélectionne la source video d'enregistrement ou les chaînes TV.
7	HOME (ACCUEIL)	Permet d'acceder au menu guide.
8	VERS LE HAUT	- Appuyez sur ce bouton pour déplacer la surbrillance vers le haut.- Appuyez sur ce bouton pour passer à la chaîne précédente en mode TV.
9	VERS LA GAUCHE	Appuyez sur ce bouton pour déplacer la surbrillance vers la gauche.
10	VERS LE BAS	- Appuyez sur ce bouton pour déplacer la surbrillance vers le bas.- Appuyez sur ce bouton pour passer à la chaîne suivante en mode TV.
11	Touches numériétées	Appuyez sur ces touches pour saisir les numéroes de chaîne ou des entrées numériques lorsque vous modifiez les paramètres.
12	TIME SHIFT(DECALAGE)	En mode TV ou A/V IN, appuyez sur cette touche pour activer la fonction Décalage, ce qui vous permet demettre le programme TV en mode pause et de le repreneure à l'endetroit où vous étiez arrêté.En pause, le programme est enregistré tant que l'espace est suffisant.Activer la fonction Décalage et attendez l'apparition de la flèche de lecture.Appuyez sur la touche PAUSE pourmettre le programme en mode pause.Appuyez sur le bouton PLAY pour reprendre le visionnage du programme.Le mode TIME SHIFT (Décalage video) reste actif jusqu'à ce que vous appuyiez sur la touche STOP ou à nouveau sur la touche TIME SHIFT.
13	REC (ENREGISTRER)	Démarre l'enregistrement ou reprend l'enregistrement en mode pause.Appuyez sur cette touche de manière répétée pour démarrer l'enregistrement immédiat (OTR - one touch recording).Durée : 30 min./ 60 min. / 90 min. / 120 min. / 240 min. / OFF.
14	PLAY (LECTURE)	Permet de démarrer la lecture.
15	TIMER (PROGR.)	Permet d'acceder au menu Timer (Programmateur) : créez, modifier et supprimez le calendrier d'enregistrement.
16	PAUSE	Permet de suspendre la lecture en cours.Appuyez à nouveau sur cette touche pour passer à l'intervalle suivant.
		Appuyez sur [PLAY] pour reprendre la lecture.
17	RECLIST	Permet d'entrez dans le menu lecture et d'afficher la liste d'enregistrement.
18	FR (RETOUR RAPIDE)	Retour rapide de la lecture en cours. Appuyez sur cette touche de manière répétée pour sélectionner la vitesse.
19	A-B	Permet de définir les points de début et de fin d'une section à répéter.
20	SUBTITLE	Paramétrage des options de sous-titrage.
21	ROUGE	Sélection du fichier pendant l'organisation d'une liste d'écoute.
22	EPG (GUIDE ELECTRONIQUE DES PROGRAMMES) [VERT]	- Accéder au Guide Electronique des Programmes (EPG) et consulter la liste des programmes de la période à partir pour la TV numérique. - Ajoutez les fichiers sélectionnés à la liste d'écoute.
23	TTX (TELETEXTE) [JAUNE]	Ouvre l'OSD (affichage à l'écran) du Télétexte dans le flux de données diffusé sur la TV Numérique.
24	[BLEU]	Aucune fonction n'est encore attribuée à cette touche.
25	REPEAT (RÉPÉTER)	Permet de paramétrer l'options de répétition.
26	AUDIO	Permet de sélectionner la piste audio.
27	FF (AVANCE RAPIDE)	Avance rapide. Appuyez plusieurs fois pour sélectionner la vitesse.
28	NEXT (SUIVANT)	Permet de visionner le chapitre / fichier / chaîne TV suivant(e).
29	SLOW (RALENTI)	Lecture au ralenti. Appuyez sur [PLAY] pour reprendre la lecture.
30	PREV (PRECEDENT)	Permet de visionner le chapitre / fichier / chaîne TV précédent(e).
31	STOP	Permet d'arrêté par la lecture.
32	GOTO (ATTEINDRE)	- Appuyez pour atteindre un point spécifique d'un titre. Precisez le point en utilisant le Titre, le Chapitre et la Durée. - Appuyez sur cette touche pour récapérier, c'est-à-dire revenir aux deux dernières chaînes visionnées en mode TV TNT.
33	ENTER (ENTRÈE)	Permet de sélectionner les options d'un menu.
34	VERS LA DROITE	Permet de déplacer la surbrillance vers la droitependant la navigation.
35	RETURN (RETOUR)	Permet de returner à l'écran précédent pendant la navigation.
36	VOL -	Permet de baisser le volume.
37	VOL +	Permet d'augmenter le volume.
38	COPY (COPIER)	Permet d'accéder au menu File Copy (Fichier à copier).
39	ZOOM	Zoom avant/arroîre sur l'image (photo ou video).
40	SETUP (CONFIG.)	Ouvre le menu de Configuration.
41	MUTE (MUET)	Mise en mode muet, appuyez à nouveau pour rétablier le son.

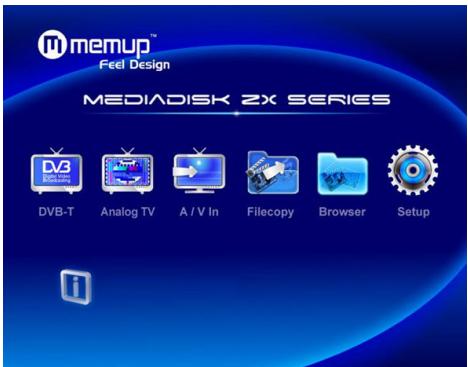

Pour commencer

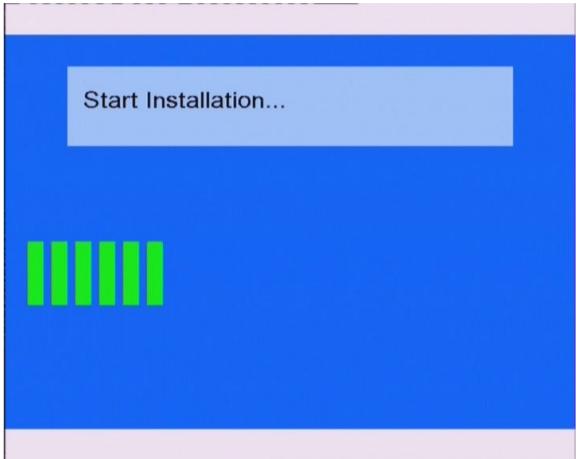

Mettez l'appareil sous tension et, au bout de quelques secondes, vous accédez au menu guide. Si vous ne VOYEZ aucun écran, appuyez sur [TV System] pour vérifier manuellement la sortie correcte. Pour revenir à ce menu, appuyez sur [HOME] sur la télécommande.

TV DVB-T

Visionnage et enregistrement de programmes de TV Numérique Terrestre (TNT).

Visionnage et enregistrement de programmes de TV Analogue.

A/v IN - signal de la prise jack a/v IN

Visionnage et enregistrement du signal audiovisuel provenant de la prise jack A/V IN sur la façade arrêté de l'appareil.

File copy (copie de fichiers)

Gestionnaire de fichiers : Copiez les fichiers avec support USB, HDD, réseau et lecteur de cartes d'un support à un autre.

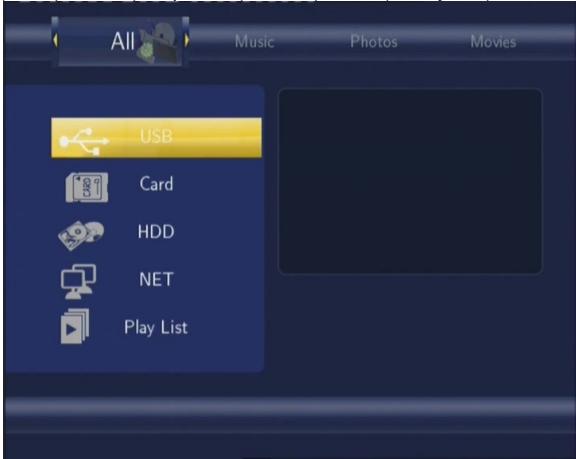

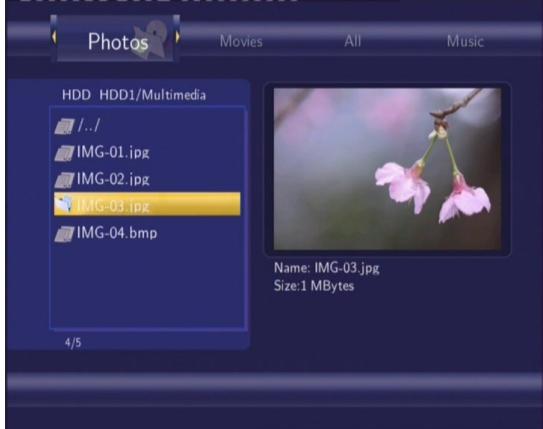

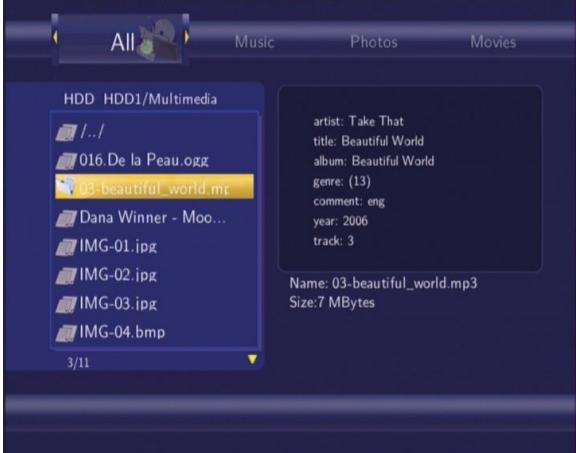

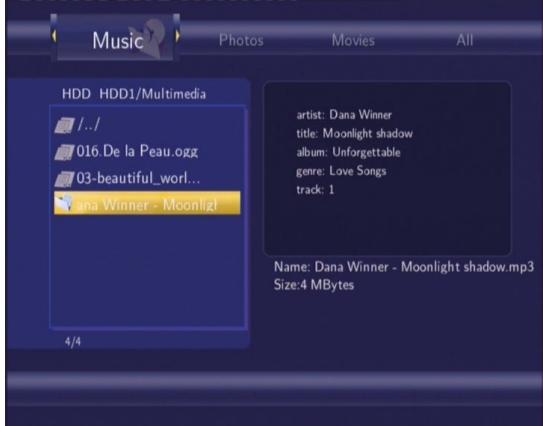

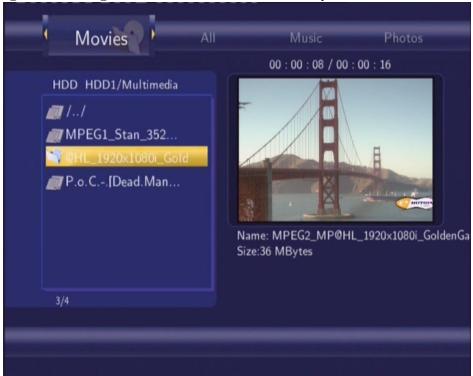

Browsing - lecture de fichiers multimédia

Permet de parcourir tous les fichiers multimédia (Vidéos/Musique/Photos) sur le disque dur interne, le port USB ou le réseau, et de les diffuser sur le téléviseur.

Appuyez sur [BROWSER] sur la télécommande ou sélectionnez l'icone Browser dans le menu guide pour parcourir les fichiers vidéo, photo ou musique stockés sur un disque dur, un appareil USB ou le réseau.

Setup (configuration)

Pour accéder au menu de configuration, appuyez sur [SETUP] de la télécommande ou sélectionnez l'icone Setup dans le menu guide.

1. MENU programme TV TNT

Doté d'un Tuner TV hybride interne, le ZX dispose d'un récepteur de TV Numérique et Analogue intégré.

Veuillez consulter le chapitre menu de configuration avant d'utiliser la TV TNT et Analogue.

Sélectionnez l'icone DVB-T dans le menu guide pour entrer sous ce mode.

Les touches de la télécommande utilisables pendant que vous regardez la TV Numérique sont :

Touche	Fonction
ENTER	Permet d'afficher le menu Liste des Programmes.
HAUT / BAS	Passage d'une chaîne à l'autre. (Ceci est impossible en mode enregistrement)
PREV / NEXT
Touches numérotées	Saisie des numérios de chaîne.
GOTO	Commutation entre les deux dernières chaînes visionnées.
REC	Lance l'enregistrement du programme TV en cours.
TIME SHIFT	Active la fonction Décalage.
TIMER	Modifie les enregistrentes programmes.
EPG	Active le menu EPG, si disponible.
TTX	Active le menu Télétexte, si disponible.
SUBTITLE	Active le menu Liste de Sous-titrage, si disponible.
ZOOM	Zoom sur l'image.

1.1 Menu list des programmes

En appuyant sur [ENTER] lorsque vous regardez des programmes de TV TNT, le menu liste des Programmes s'affiche, indiquant le nom et le numéro de la chaîne.

Appuyez sur la touche [GAUCHE] / [DROITE] pour désirer la TV ou la Radio. Appuyez sur [PREV] / [NEXT] pour passer à la page précédente/suivante. Appuyez sur [HAUT] / [BAS] pour sélectionner les chaînes.

1.2 Barre d'info

Lorsque vous changez de chaîne à l'aide des touches [HAUT] / [BAS], une barre d'information s'affiche.

11+/18+/XX - Correspond au classement des programmes TV par tranche d'âge;

N/A - Correspond au langage vocal;

SS - Correspond aux sous-titres;

TT - Correspond au Texte;

SD - Correspond à la résolution (SD pour Standard Definition (Définition Standard), HD pour High Definition (Haute Définition));

1.3 Guide électronique des programmes

En appuyant sur [EPG] lorsque vous regardez des programmes de TV TNT, le Guide Électronique des Programmes s'affiche. L'EPG vous propose le résumé la grille des programmes de la période.

Appuyez sur [PREV] / [NEXT] pour changer de chaîne.

Appuyez sur [GAUCHE] / [DROITE] pour changer la date.

Appuyez sur [HAUT] / [BAS] pour changer de programme.

Appuyez sur [TIMER] pour ajouter / supprimer un enregistrement programme.

1.4 Menu Télextest

Si le Télétexte est disponible, appuyez sur [TTX] pour accéder au menu Télétexte.

1.5 Menu list des sous-titres

En appuyant sur [SUBTITLE] lorsque vous regardez des programmes de TV TNT, le menu Nombre des Sous-titres s'affiche, s'il est disponible.

Appuyez sur [GAUCHE] / [DROITE] pour passer d'une liste des Sous-titres TTX et inversement.

Appuyez sur [HAUT] / [BAS] pour sélectionner les sous-titres.

2. MENU TV analogique

Sélectionnez l'icône Analog TV dans le menu guide.

Les touches de la télécommande utilisables pendant que vous regardez la TV Analogique sont :

Nom	Fonction
HAUT / BAS	Passage d'une chaîne à l'autre. (Ceci est impossible en mode enregistrement)
PREV / NEXT
Touches numérotées	Saisie des numérios de chaîne.
REC	Lance l'enregistrement du programme TV en cours.
TIME SHIFT	Active la fonction Décalage.
TIMER	Modifie les enregistrents programmes.
ZOOM	Zoom sur l'image.

3. MENU a/v IN

Branchez le connecteur à 3 couleurs (blanc/rouge/jaune) sur la prise jack A/V IN du ZX.

Puis, branchez le connecteur à 3 couleurs (blanc/rouge/jaune) sur la prise jack A/V OUT d'un appareil

Audio Video : lecteur DVD, boîtier décodeur, magnétoscope, caméscope... Le ZX enregistrera la source

Audio/Video en MPEG-2.

4. FILE COPY (COPIE De fichiers)

Appuyez sur la touche [COPY] de la télécommande pour accéder au menu Copie de Fichier, qui vous permet de copier des fichiers entre le disque dur, les appareils USB, les cartes mémoire et le réseau.

Étape 1. Sélectionner l'appareil source et l'appareil de destination.

Appuyez sur [HAUT] / [BAS] pour sélectionner l'appareil.

Appuyez sur la touche [GAUCHE] pour annuler et sur [DROITE] pour passer à l'étape suivante.

Étape 2 : Sélectionnez les fichiers source que vous voulez copier.

Appuyez sur la touche [PLAY] pour sélectionner les fichiers, [GAUCHE] pour annuler et [DROITE] pour passer à l'étape suivante.

Étape 3 : Sélectionner le dossier de destination pour stocker les fichiers sélectionnés.

Appuyez sur [HAUT] / [BAS] pour sélectionner le dossier.

Appuyez sur la touche [GAUCHE] pour annuler et sur [DROITE] pour passer à l'étape suivante.

Étape 4: Lancer la copie des fichiers sélectionnés.

Appuyez sur [HAUT] / [BAS] pour sélectionner OK et appuyez sur [ENTER] pour confirmer.

5. MENU BROWSER (navigateur)

Le Menu Browser (navigateur) vous permet de parcourir et de lire les fichiers musique, photo et vidéo enregistrés sur un disque dur, un périphérique USB externe et un réseau.

Pour accéder au menu, sélectionnez l'icone Browser dans le menu guide.

Appuyez sur la touche [HAUT] / [BAS] pour sélectionner l'appareil de stockage concerné. Vous pouvez choisir entre USB, Card (carte), HDD (disque dur), NET (réseau), Playlist (liste d'écoute).

Utilisez la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet All (Tous).

Tous les répertoires et contenus pris en charge s'affichent. Appuyez sur la touche [HAUT] / [BAS] de la télécommande pour sélectionner le réseau ou le fichier que vous pouvez parcourir.

5.2 Browse music (parcourir musique)

Utilisez la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet Music (Musique).

Tous les répertoires et fichiers audio pris en charge dans le réseau en cours s'affichent. Appuyez sur [HAUT] / [BAS] pour sélectionner le fichier que vous pouvez lire.

Utilisez la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet Photos (Photos).

Tous les répertoires et fichiers image pris en charge dans le répertoire en cours s'affichent. Appuyez sur [HAUT] / [BAS] pour sélectionner la photo, elle s'affichera en plein écran.

Remarque :

1. Lorsque la photo est affichée en mode plein écran, le mode diapositive démarre automatiquement.
2. Lors de la lecture de fichiers musique, vous pouvez également visualiser simultanément des photos.

Pendant que vous recherchez une photo, appuyez sur [GAUCHE] / [DROITE] pour orienter sous d'autres angles. Appuyez sur [ZOOM] pour faire un zoom avant/arrière. Quatre niveaux de zoom sont disponibles.

Utilisez la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet Movies (Films).

Tous les répertoires et fichiers vidéo pris en charge dans le réseau en cours s'affichent.

Appuyez sur [HAUT] / [BAS] pour sélectionner la vidéo à visionner qui s'affiche en plein écran.

Les formats vidéo pris en charge sont : DAT, VOB, IFO, MPG, AVI, et TS.

Pendant la visualisation d'une vidéo, appuyez sur [ZOOM] pour faire un zoom avant/arrière sur l'image.

Quatre niveaux de zoom sont disponibles.

5.5 Parcourir via le réseau

Vous pouvez diffuser des fichiers multimédia partagés sur le réseau local (Ethernet ou LAN).

Consultez le chapitre 6.6 Modifier les paramètres réseau avant de procéder au paramétrage.

Si vous sélectionnez NET dans l'onglet Browser, vous pouvez localiser des fichiers multimédia partagés sur votre réseau local en parcourant les groupes ou en naviguant dans 'My_/_Shortcuts'.

5.5.1 Parcourir un groupe

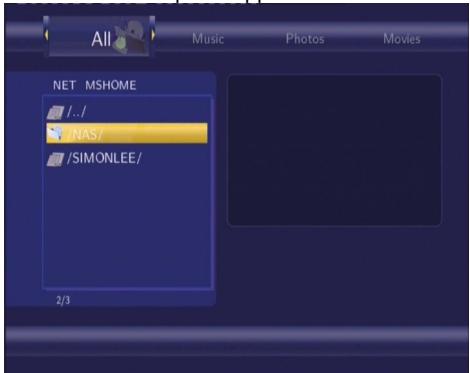

Trouvez le groupe de la liste à laquelle appartient votre PC. Trouvez le nom de votre PC.

Puis sélectionnez le fichier multimédia partagé que vous voulez parcourir.

Remarque :

1. Lors du parcours des fichiers vidéo haute définition (résolution max. 720p / 1080i / 1080p) via Ethernet ou WLAN, la vidéo peut être mise en mémoire tampon. Ceci est dû à la vitesse ou à la puissance du réseau.
2. Dans certaines circonstances, le groupe peut ne pas être accessible ou inscrit sur la liste. Vous devrez donc utiliser My_Shrcuts' pour parcourir des fichiers partagés.

5.5.2 Parcourir via 'my_shortcuts

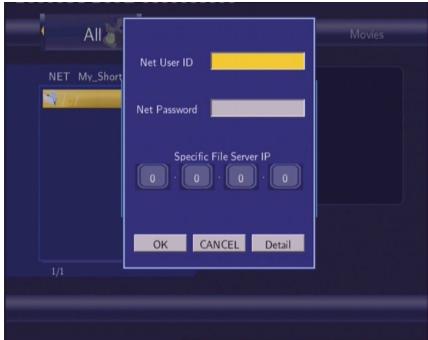

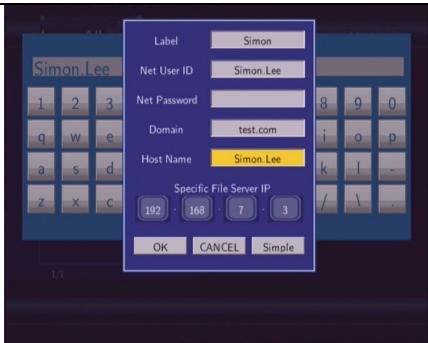

Vous pouvez également paramétrer l'IP spécifique du serveur et y accéder par 'My-Shortcuts'. Appuyez sur [MENU] pour accéder au menu outils.

Navigateur réseau

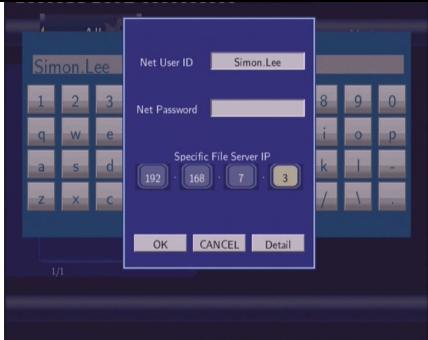

Paramétrez le Net User ID (ID Utilisateur Réseau), le Net Password (mot de passe réseau), et le Specific File Server IP, pour parcourir des fichiers sur le réseau via 'My_Shortcuts'.

Sélectionnez le Net User ID pour faire apparaître le clavier.

Utilisez les flèches de Navigation pour sélectionner des chiffres et des lettres.

Sélectionnez le Net Password pour faire apparaître le clavier.

Sélectionnez Specific File Server IP, et utilisez les touches de Navigation Numériques pour saisir l'adresse IP.

Veuillez également sélectionner Detail (détaillé) pour paramétrer les champs Label (étiquette), Domain (domaine) et Host Name (nom de l'hôte) du raccourci.

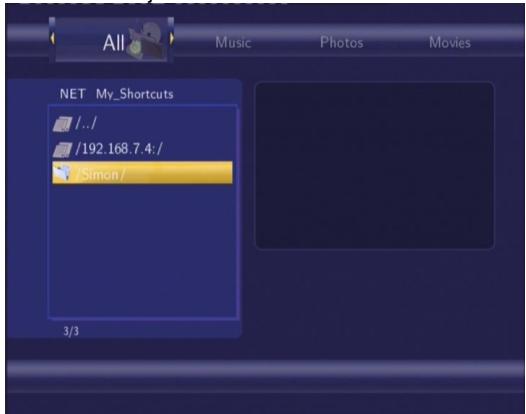

Sélectionnez le raccourci que vous avez ajouté.

Puis sélectionnez le fichier multimédia partagé que vous voulez parcourir.

5.6 Renommer / supprimer des fichiers

Dans le menu Browser, appuyez sur [MENu] pour renommer / supprimer des fichiers ou des dossiers. Appuyez sur [HAUT] / [BAS] pour revenir (return), renommer (rename) et supprimer (delete).

5.7 Gérer la liste d'écoute

Le ZX gère la liste d'écoute qui vous permet d'ajouter votre propre contenu à la liste d'écoute.

5.7.1 Ajouter des fichiers à la liste d'écoute

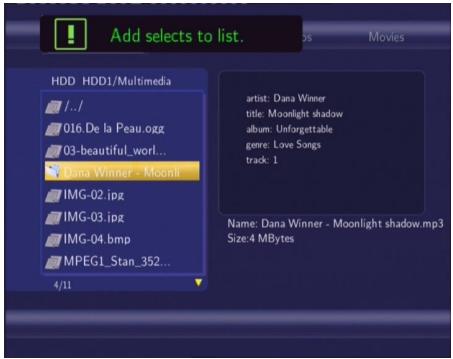

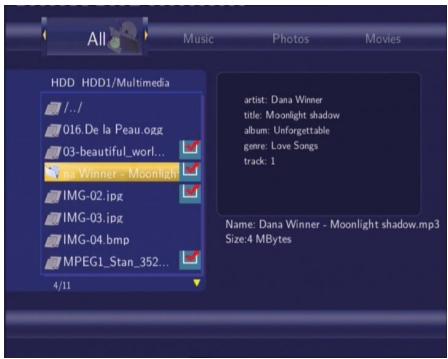

Sélectionnez le fichier que vous souhaitez ajouter puis appuyez sur la touche [RED] de la commande pour permettre le fichier en surbrillance. Appuyez sur la touche [GREEN] au bas de la télécommande pour confirmer, puis un message 'Add select to list' (ajouter sélection à la liste) s'affichera à l'écran.

Une sélection multiple est autorisée. Cf. photo ci-dessous.

5.7.2 Parcourir la liste d'écoute

Appuyez sur [HAUT] / [BAS] pour sélectionner Play List (liste d'écoute) dans le menu Browser. Si vous désirez supprimer un fichier de la liste d'écoute, appuyez sur la touche rouge pour le sélectionner puis sur la touche Verte pour confirmer.

6. MENU SETUP (configuration)

C'est dans ce menu que vous pouvez configurer les paramètres TV TNT / Analogue, Vidéo, Audio, Enregistrement, Réseau et Système.

6.1 Modifier les paramètres dvb-t TV (TNT)

Appuyez sur la touche [GAUCHE] / [DROITE] pour sélectionner l'onglet DVB-T dans la barre de menu.

DVB-T Region (Région DVB-T)	Sélectionnez le pays / la région de TV Numérique Terrestre DVB-T Audio Video Record Network System MISC ATV DVB-T Region Channel Scan Channel Set 1 other 2 Taiwan 3 Italy 4 France 5 Germany 6 Australia
Appuyez sur [HAUT] / [BAS] pour sélectionner.
Channel Scan (balayage des châines)	Effectue un balayage des chaînes de TV Numérique Terrestre disponibles. DVB-T Audio Video Record Network System MISC ATV DVB-T Region Channel Scan Channel Set CANCEL AUTO SCAN MANUAL SCAN AUTO SCAN MANUAL SCAN
	Appuyez sur [HAUT] / [BAS] pour sélectionner AUTO SCAN (balayage automatique) ou MANUAL SCAN (balayage manuel).
	AUTO SCAN Le système effectue automatiquement un balayage des chaînes disponibles.
	MANUAL SCAN Sélectionnez la chaîne, la largeur de bande et la fréquence d'entrée. Utilisez les touches de navigation numériques pour sélectionner ou effectuer la saisie.
Channel Set (réglage des chaînes)	Permet de modifier les informations sur la chaîne. Appuyez sur [HAUT] / [BAS] pour sélectionner DVB-T.
	Dans ce menu, vous pouvez modifier le Nom et la série des chaînes TNT. Utilisez les flèches de Navigation pour sélectionner et modifier les paramètres. Appuyez sur la touche [RED] pour sélectionner Default (par défaut), et sur la touche [BLUE] pour sélectionner Sort (tri).

6.2 Modifier les paramètres de TV analogue

Appuyez sur la touche [GAUCHE] / [DROITE] pour sélectionner l'onglet ATV dans la barre de menu.

Région de TV analogue

Permet de sélectionner la région de TV analogue.

Appuyez sur [HAUT] / [BAS] pour sélectionner.

Balayage des chaînes

Effectue un balayage des chaînes de TV Analogue disponibles.

Appuyez sur [HAUT] / [BAS] pour sélectionner AUTO SCAN.

Réglage des chaînes

Sous ce mode, le système effectue un balayage automatique des chaînes TV.

Permet de modifier les informations sur la chaîne. Appuyez sur [HAUT] / [BAS] pour sélectionner Analog TV.

PR Name

1 PR 1 2 PR 2 3 PR 3 4 PR4 5 PR5 6 PR 6 7 PR7 8 PR 8

Channel Edit

Dans ce menu, vous pouvez modifier le Statut, le Nom, le Réglage Fin, le Système TV et la série des chaînes analogiques. Utilisez les flèches de Navigation pour sélectionner et modifier les paramètres.

6.3 Modifier les paramètres vidéo

Appuyez sur la touche [GAUCHE] / [DROITE] pour sélectionner l'onglet Video dans la barre de menu.

Aspect Ratio (Format de l'image)	Appuyez sur [HAUT] / [BAS] pour sélectionner PanScan4:3, LetterBox4:3 ou 16:9. PanScan 4:3 permet d'afficher une grande image en plein écran et de couper les parties redondantes. Sélectionner cette option lorsqu'une TV standard 4:3 est connectée. Letter Box 4:3 : Permit d'afficher une grande image avec deux marges noires en haut et en bas de l'écran 4:3. Sélectionner cette option lorsqu'une TV standard 4:3 est connectée. 16:9 : Image compressée à convertir en image intégrale. Sélectionner cette option lorsqu'une TV 16:9 est connectée.
BDROITEness (Luminosité)	Appuyez sur [HAUT] / [BAS] pour régler la luminosité. Le nouveau réglage est prévisualisé à l'écran.
Contrast (Contraste)	Appuyez sur [HAUT] / [BAS] pour régler le contraste. Le nouveau réglage est prévisualisé à l'écran.
TV System (Système TV)	Permet de régler le système TV.
	appuyez sur [HAUT] / [BAS] pour paramétrer le système TV en fonction de vos préférences de visionnage.

6.4 Modifier les paramètres audio

Appuyez sur la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet Audio dans la barre de menu.

Night mode (Mode nuit)	Appuyez sur [HAUT] / [BAS] pour sélectionner Off (éteint), On (allumé) ou Comfort (confort).
Digital output (Sortie numérique)	Appuyez sur [HAUT] / [BAS] pour sélectionner RAW et LPCM.

6.5 Modifier les paramètres d'enregistrement

Appuyez sur la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet Record dans la barre de menu.

Qualité

Permet de configurer la qualité d'enregistrement par défaut.

Appuyez sur [HAUT] / [BAS] pour sélectionner la qualité désirée.

Le plus haut niveau de qualité est HQ et nécessite le plus d'espace de stockage.

Les autres paramètres réduisent également la qualité d'enregistrement et nécessitent moins d'espace de stockage.

Auto Chapter (chapitre auto)

Permet d'ajouter automatiquement des marques de chapitre à intervalles déterminés.

Appuyez sur [HAUT] / [BAS] pour sélectionner l'intervalle désiré.

Une marque de chapitre sera automatiquement ajoutée à chaque intervalle et vous pourrez ainsi parcourir vos titres facilement après l'enregistrement.

Permanent Timeshift (Décalage permanent)

Permet de configurer le mode Timeshift.

Appuyez sur [HAUT] / [BAS] pour sélectionner Off (désactivé) ou On (activé).

Si la fonction est activée (On), le décalage permanent sera automatiquement lancé en mode vidéo.

Enregistreur

Permet de configurer l'appareil permettant de récapituler les fichiers enregistrés.

Appuyez sur [HAUT] / [BAS] pour sélectionner HDD (disque dur) ou USB.

6.6 Modifier les paramètres réseau

Appuyez sur la touche [GAUCHE] / [DROITE] pour sélectionner l'onglet Network (réseau).

Wired Lan Setup (Config. LAN fixe)	Avant d'utiliser les fonctions réseau, vérifie les points suivants: Connectez d'abord le ZX au réseau; Activez le NetBIOS du TCP/IP sur l'ordinateur; Déactivez le pare-feu de votre PC; Activez le compte « Invité » de votre PC; Partagez les dossiers que vous souhaitez parcourir sur votre PC et assurez-vous que ‘Tous’ ou ‘Invité’ est autorisé à y'accéder.
	Appuyez sur [HAUT] / [BAS] pour sélectionner DHCP IP (AUTO) ou FIX IP (MANUEL).
	DHCP (AUTO) ConfigUREZ l'adresse IP sur auto.
	FIX IP (MANUAL) L'utilisation d'un IP Fixe est nécessaire pour accéder à: IP Address (adresse IP), Subnet Mask (masque de sous-réseau), et Default Gateway (passerelle par défaut). Pour obtenir de l'aide pour cette configuration, veillez prendre contact avec l'administrateur réseau ou le fournisseur d'accès à Internet.
	Utilisez les touches de Navigation et Numériques pour saisir l'adresse IP.
Wireless Setup (Configuration réseau sans fil)	Veuillez vérifier que: - L'Adaptateur WLAN USB est connecté au port USB HOTE. - Un routier sans fil ou un AP (Point d'accès) sans fil existe sur le réseau ou que votre PC est équipé d'un adaptateur/une carte de réseau sans fil - Vous lecteur correspond à la portée du WLAN.

Sélectionnez un profil de connexion.

Renommez le profil. Appuyez sur la touche [DROITE] pour passer à l'étape suivante. Puis sélectionnez Modifier (Modify) si vous vous connectez pour la première fois à un réseau sans fil.

Deux modes de connexion apparaissent : Mode Infrastructure (AP) et mode Peer to Peer (Ad Hoc).

Appuyez sur la touche [GAUCHE] pour annuler et sur [DROITE] pour passer à l'étape suivante. Appuyez sur [HAUT] / [BAS] pour sélectionner les éléments.

Le mode infrastructure est utilisé pour connecter des ordinateurs équipés d'adaptateurs réseau sans fil, également appelés clients sans fil, à un réseau filaire existant à l'aide d'un routeur ou d'un point d'accès sans fil.

Sélectionnez Auto pour rechercher le SSID (Service Set Identifier - Identifiant de Service) existant.

Sélectionnez le point d'accès auquel vous voulez accéder à partir de la liste SSID.

Remarque : Dans la liste de Sécurité, WEP (Wired Equivalent Privacy) et WPA (Wi-Fi Protected Access) indiquent que le réseau est codé, c'est-à-dire qu'une clé de cryptage est nécessaire pour accéder au réseau. NONE indique qu'il s'agit d'un réseau ouvert.

Sélectionnez Open System (système ouvert) si le réseau n'est pas crypté. Dans les autres cas, sélectionnez Shared Key (WEP) (clé partagée) ou WPA Key pour saisir la clé de cryptage.

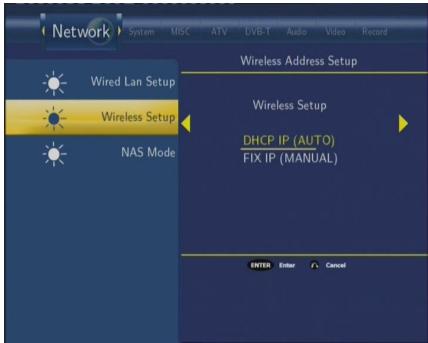

Sélectionnez DHCP IP (AUTO) pour configurer l'adresse IP automatiquement. Ou sélectionnez FIX IP (MANUEL) pour configurer l'adresse IP manuellement.

La Liste des paramètres affiche la configuration réseau, comme illustré ci-dessous.

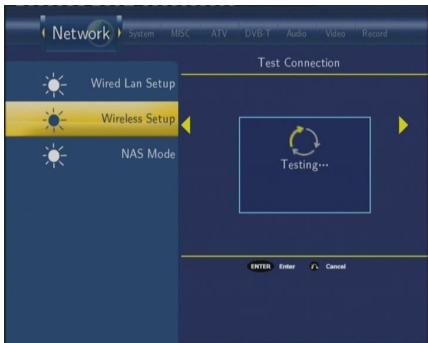

Test de connexion

Le test dure un certain temps.

S'il est positif, les informations réseau seront alors affichées.

Le mode Peer to Peer, également appelé mode Ad Hoc ou mode Pc à PC, est utilisé pour connecter des clients sans fil directement ensemble, sans routeur ni point d'accès sans fil.

Sélectionnez Manual (manuel) si vous souhaitez modifier les paramètres par défaut.

Puis configurez le Wireless SSID, Wireless Security, et Host IP pour la connexion Ad Hoc.

Remarque: Le ZX comme votre PC doit utiliser le mode Ad Hoc, partager un SSID commun et s'inscrire dans la même portée IP.

Sélectionner OK pour confirmer les paramètres précédents.

Si le test est positif, les informations réseau seront alors affichées.
Network Test Ok and Show Net Info Wired Lan Setup Wireless Setup NAS Mode Profile Name Ad-Hoc Connection Mod Peer to Peer (Ac Wireless SSID ADHOCSSID Wireless Security WEP IP Address 192.168.5.9 Subnet Mask 255.255.255.0 Default Gateway 192.168.5.9 ENTER Enter Cancel
NAS Mode (mode NAS)	Sélectionnez l'activation/désactivation du mode NAS.
Appuyez sur [HAUT] / [BAS] pour sélectionner Off (désactivé) ou On (activé).

6.7 Modifier les paramètres système

Appuyez sur la touche [GAUCHE] / [DROITE] pour sélectionner l'onglet System (système).

Menu Language (Langue du menu)	Permet de sélectionner le langage OSD (On Screen Display). Appuyez sur [HAUT] / [BAS] pour sélectionner la langue.
Text encoding (Codage texte)	Permet de configurer le codage texte. Appuyez sur [HAUT] / [BAS] pour sélectionner Unicode : Chinois, etc.
Time (Heure)	Permet de configurer l'heure système. Appuyez sur [HAUT] / [BAS] pour sélectionner Manuel ou Auto (via la TV).
	Utilisez la touche [GAUCHE] / [DROITE] pour sélectionner chaque champ et appuyez sur [HAUT] / [BAS] pour régler chaque paramètre.
Parental Control (controlle parental)	Lock System (système verrouillé) Appuyez sur [HAUT] / [BAS] pour activer ou désactiver le contrôle parental. Un mot de passer sera nécessaire pour effectuer la modification. La valeur par défaut est '0000'.
	Region (région) Appuyez sur [HAUT] / [BAS] pour sélectionner la région.
	Password (mot de passer) Utilisez les touches Numériques pour effectuer la saisie et modifier le mot de passse.
	TV Rating (tranches d'âge) Utilisez les flèches de Navigation pour sélectionner et définir l'âge.

HDD format (Formatage du disque dur)	Permet de formater le disque dur.
	Appuyez sur [HAUT] / [BAS] pour sélectionner HDD Format.
	Warning!!!You are going to enter the hard disc formatting procedures. Please refer to user manual before you startAll data in the hard disc will be removed as you press 'OK' in belowOK CANCEL
	Appuyez sur [GAUCHE] / [DROITE] pour confirmer.
	Step1:Timeshift Buffer Disc CapacityPress '▲ &▼ ' key to adjust the capacity Total Hard Disc Free Space: 732G bytes1.0 HOUR1hr = 4Gb, Max. = 4hrBack Next
	Appuyez sur [HAUT] / [BAS] pour régler la capacité du tampon de décalage. Appuyez sur [GAUCHE] / [DROITE] pour sélectionner Next (suisant).
	Step2:Recording & Multimedia Disc CapacityPress '▲ &▼ ' key to adjust the capacityTotal Hard Disc Free Space: 727G bytesRecall Multimedia Disc:10% Min. = 10% Back Next
	Appuyez sur [HAUT] / [BAS] pour régler les capacités de partitionnement d'enregistrement et multimédia. Appuyez sur [GAUCHE] / [DROITE] pour sélectionner Next (suisant).
Step3:FAT32 & NTFS Partitioning Press '▲'& '▼' key to adjust the partition Total Free Space: 655G bytes FAT32 Partition 70% Min. = 10% Back Next
Appuyez sur [HAUT] / [BAS] pour régler les capacité de partitionnement FAT32 et NTFS. Appuyez sur [GAUCHE] / [DROITE] pour sélectionner Next (suivant).
Appuyez sur [GAUCHE] / [DROITE] pour sélectionner le formatage. Le formatage commence et dure plusieurs minutes.
Lorsque le formatage est effectué, appuyez sur [ENTER] pour redémarrer.
Restore default (Restaurer valeurs par défaut)	Permet de restaurer les réglages usine par défaut.
	System | MISC | ATV | DVB-T | Audio | Vide | Record | Network |
	Menu Language | CANCEL OK
	Text Encoding | Parental Control
	Hdd Format | Restore Default
	Un message de confirmation apparaît. Sélectionnez OK et appuyez sur [ENTER] pour restaurer tous les paramètres par défaut.

6.8 Divers

Appuyez sur la touche [GAUCHE] / [DROITE] de la télécommande pour sélectionner l'onglet MISC (divers) dans la barre de menu.

Slide Show Timing (Intervalle diaporama)	Permet de déterminer l'intervalle d'affichage des photos.
	MISC ATY DVB-T Audio Video Record Network System Slide Show Timing Transition Effect Background Music Hdd Information Information Off 2 Seconds 5 Seconds 10 Seconds 30 Seconds 1 Minutes 2 Minutes
Transition Effect (Effet de transition)	Permet de déterminer l'effet de transition pour l'affichage des photos.
	MISC ATY DVB-T Audio Video Record Network System Slide Show Timing Transition Effect Background Music Hdd Information Information Off Cross Fade Left to Right Top to Bottom Waterfall Snake Dissolve Strip Left Down All Effect Shuffl
Background Music (Musique de fond)	Sélectionnez les options de musique de fond durant le visionnage des photos.
	MISC ATY DVB-T Audio Video Record Network System Slide Show Timing Transition Effect Background Music Hdd Information Information Off Folder All
	Appuyez sur [HAUT] / [BAS] pour sélectionner Off (désactivé), Folder (dosquier) ou All (tous).
HDD Information	Affiche les capacités d'enregistrement, le décalage et les partitions multimédia.
Information	Affiche la version du micro-programme, le BIOS et l'adresse MAC, etc.

Ce lecteur peut être utilisé comme appareil NAS (Network-Attached Storage – stockage réseau). Il peut être connecté au réseau domestique via Ethernet ou WLAN. Cette fonction permet de stocker et de récapérer des volumes de données plus importants qu'augaravant.

Lorsque la connexion réseau est achevée correctement et est prête à fonctionner, activez le mode NAS dans le menu de configuration (Cf. 6.6 Modifier les paramètres réseau pour plus de détails), puis saisissez :

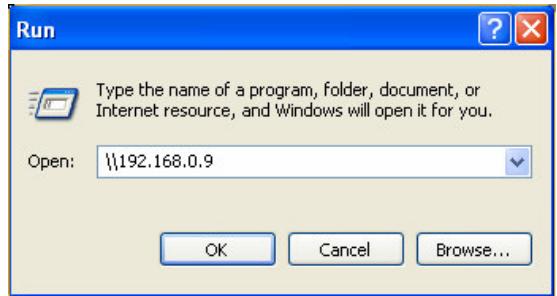

\\NAS ou \\Adresse IP dans la fenêtre Run (cliquez sur Run dans le menu de démarrage) ou dans la barre d'adresse Internet Explorer sur votre PC.

Par exemple, si l'adresse IP du lecteur est 192.168.0.9, veuillez saisir : \\192.168.0.9 ou \\NAS puis confirmer.

Vous ne soupiez également modifier les fichiers stockés sur le disque dur. Vous ne pouvez également lire et copier vos fichiers vers et depuis le PC et le ZX.

Mise à niveau du micro-programme

Le micro-programme est le Système d'Exploitation (OS) de votre appareil.

Les mises à jour peuvent apporter de nouvelles fonctions, de nouvelles améliorations et réparer les bugs.

Pour connaître la version de votre micro-programme :

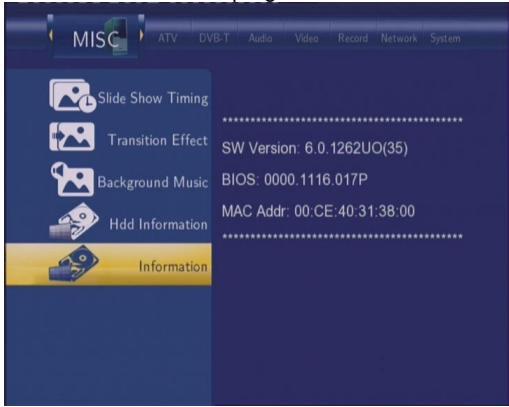

1. Sélectionnez MISC -> Information dans le menu de configuration;
2. Le numéro de version de votre micro-programme est indiqué après la Version SW;
3. Compare-le avec la dernière version du micro-programme sur le site Internet www. memup. com

Téléchargez la dernière version du micro-programme firmware sur www.memup.com

Étape 1: préparez l'appareil USB

Vous devez utiliser un appareil USB (une clé par exemple) pour la mise à niveau du micro-programme. Copiez les 5 fichiers desis et dans le répertoire racine de votre appareil USB.

aryl. ttf

TrueType Font file

140 KB

video firmware.bin

BIN File

1,079 KB

install, Oflash, Img

IMG File

7,010 KB

install_a

File

2,528 KB

logo PAL. bmp

720 × 576

Bitmap Image

Étape 2: connectez l'appareil USB

Branchez l'appareil USB sur l'un des ports USB Host du ZX.

Étape 3: maintenez le bouton power/standby enfoncé

Appuyez sur le bouton POWER / STANDBY de la façon avant et maintenez-le enfoncé.

Étape 4: connectez le cordon d'alimentation

Branchez le cordon d'alimentation dans la prise jack DC IN, attendez au moins 3 secondes, puis relâchez le bouton POWER / STANDBY;

L'installation du micro-programme débute 30 secondes après. Les témoins lumineux de la façade avant s'allument pendant l'installation. En cas de raccordement à un téléviseur, une page d'installation sur fond bleu s'affiche à l'écran.

Attendez quelques secondes, l'installation s'achève puis le lecteur redémarre.

Appuyez sur le bouton POWER / STANDBY pour allumer le ZX et profiter de votre mise à niveau.

Remarque :

Ne coupez pas l'alimentation électrique pendant l'installation; cela pourrait endommager le ZX.

Formatsd contenu PRIS en CHARGE:

• Vidéo : AVI / MPG / MPEG / MP4 / DAT / VOB Photos : JPEG / JPG

Nombre maximum d'images identifiables : 9999 fichiers

Audio: MP3/WMA/OGG

Nombre maximum de fichiers identifiables : 9999 fichiers

Taux de compression : entre 32 kbps et 320 kbps

Supports d'enregistrement PRIS en CHARGE :

Disque dur intégré USB intégré

MODE D'ENREGISTREMENTVIDEO

Mode	320 Mo	500 Go	750 Go	1To
HQ	64 h	100 h	150 h	240 h
SP	128 h	200 h	300 h	480 h
LP	192 h	300 h	450 h	720 h
EP	256 h	400 h	600 h	940 h
SLP	384 h	600 h	900 h	1440 h

FORMAT d'enregistrement vidéo

Convertisseur N/A	24-bit/192kHZ
Convertisseur A/N	24-bit/96kHZ
Rapport signal-bruit (1 kHz)	≥ 95dB
Plage dynamique	≥90dB (1kHz)
Séparation des canaux	≥95dB
Taux
d'harmonique (1kHz)	≤-85dB

CONNEXIONS

Entrée videoe	connecteur RCA (jaune) x 1
entree L/R audio	connecteur RCA (blanc/rouge) x 1
USB	Port USB x 1
DISQUE DUR	Port SATA x 1
Sortie videoe	connecteur RCA (jaune) x 1
L/R audio	connecteur RCA (blanc/rouge) x 1
Entrée videoe	connecteur RCA (jaune) x 1
L/R audio	connecteur RCA (blanc/rouge) x 1
Composant / Progressif	YpbPr

GÉNÉRALITÉS

Alimentation	100~240 VCA - 50~60 Hz
Puisance	Env. 35 W
Plage de températures	+5℃ à +40℃ (+36°F à +104°F)
Humidité	5 % à 80 % HR
Dimensions (I/H/P)	230.0 x 60.8 x 165.0mm
Poids net	Env. 1500 g

Remarque: Les caractéristiques techniques et l'apparence de ce produit sont susceptibles d'être modifiées sans préavis.

Détection des PANNES

Pour des instructions de dépannage détaillées, veuillez vous rendre sur le site www.memup.com et consulter la FAQ.

1. Le produit est sous tension mais rien ne s'affiche ou l'écran tremblote :
2. Le mode de sortie video n'est pas correctement configuré. Appuyez sur la touche [TV SYSTEM] (Système TV) de la télécommande pour modifier le mode de sortie en conséquence.
3. Aucun sous-titre ne s'affiche lors de la lecture d'un film. Assurez-vous que le nom du fichier du film correspond au nom du fichier des sous-titres.
4. Je n'obtiens aucune sortie audio lors de la lecture d'un film.
5. Dans le menu SETUP (CONFIGURATION), assurez-vous que le mode de sortie audio est configuré.
6. Vérifiez le réglage du volume sonore.
7. Vérifiez si l'option [MUTE] (Muet) est activée.
8. Affichez autres sorties TV pour vérifier si l'une d'entre elles est disponible.
9. Je ne peux pas connecter le ZX au réseau.
10. Veuillez consulter et vous conformer à la section traitant des paramètres réseau.
11. Cela peut être dû à votre Système d'Exploitation. Pour les autres OS, consultez la FAQ sur www.memup.com. Assurez-vous que votre pare-feu personnel est désactivé ou correctement configuré pour fonctionner avec le ZX. Assurez-vous que votre câble réseau est correctement branché.
12. Les fichiers partages doivent être activés sur votre réseau domestique.
13. Je ne peux pas voir ce que j'enregistre.
14. vérifie que vous êtes en mode Video In
15. Vérifiez que vous êtes bien raccordé à l'entrée AV In
16. Vérifiez l'adaptateur SCART (in ou out)
17. Le ZX ne peut pas lire mes fichiers (h.264, mkv, rmvb, png, bmp, etc.).
18. Le chipset du ZX ne peut pas dire certains fichiers, même après mise à niveau du micro-programme. Les fichiers pris en charge sont mentionnés sur la boîte du produit et dans la section « Spécifications ». Certains seront ajoutés et disponibles sur le site www. memup. com
19. Certains boutons de la télécommande n'ont aucune fonction.
20. Certaines fonctions seront ajoutées dans le nouveau micro-programme disponible sur le site www. memup. com
