MODE D'EMPLOI MEDIADISK FX TV HD MEMUP

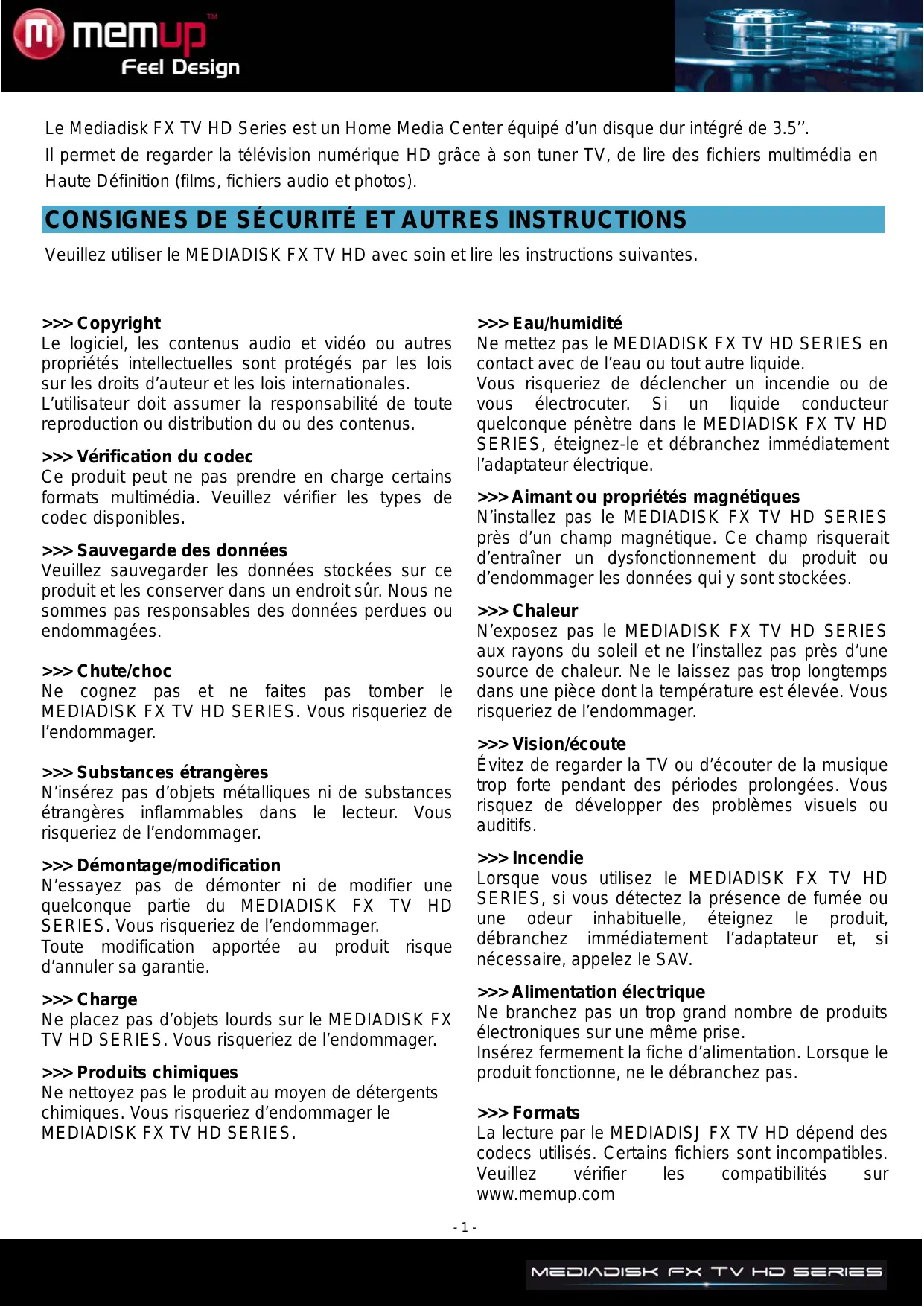

Le Mediadisk FX TV HD Series est un Home Media Center équipé d'un disque dur intégré de 3.5".
Il permet de regarder la télévision numérique HD grâce à son tuner TV, de lire des fichiers multimédia en Haute Définition (films, fichiers audio et photos).
Consignes de sécurité et AUTRES instructions
Veuillez utiliser le MEDIADISK FX TV HD avec soin et lire les instructions suivantes.
Le logiciel, les contenus audio et vidéo ou autres propriétés intellectuelles sont protégés par les lois sur les droits d'auteur et les lois internationales.
L'utilisateur doit assumer la responsabilité de toute reproduction ou distribution du ou des contenus.
Ce produit peut ne pas prendre en charge certains formats multimédia. Veuillez vérifier les types de codec disponibles.
Veuillez sauvegarder les données stockées sur ce produit et les conserver dans un endroit sûr. Nous ne sommes pas responsables des données perdues ou endommagées.
Chute/choc
Ne cognez pas et ne faites pas tomber le MEDIADISK FX TV HD SERIES. Vous risqueriez de l'endommager.
N'insérez pas d'objets métalliques ni de substances étrangères inflammables dans le lecteur. Vous risqueriez de l'endommager.
>>> Démontage/modification
N'essayez pas de démonter ni de modifier une quelconque partie du MEDIADISK FX TV HD SERIES. Vous risqueriez de l'endommager.
Toute modification apportée au produit risque d'annuler sa garantie.
Ne placez pas d'objets lourds sur le MEDIADISK FX TV HD SERIES. Vous risqueriez de l'endommager.
Produits chimiques
Ne nettoyez pas le produit au moyen de détergents chimiques. Vous risqueriez d'endommager le MEDIADISK FX TV HD SERIES.
Eau/humidité
Ne mettez pas le MEDIADISK FX TV HD SERIES en contact avec de l'eau ou tout autre liquide.
Vous risqueriez de déclencher un incendie ou de vous électrocuter. Si un liquide conducteur quelconque pénètre dans le MEDIADISK FX TV HD SERIES, éteignez-le et débranchez immédiatement l'adaptateur électrique.
Aimant ou propriétés magnétiques
N'installez pas le MEDIADISK FX TV HD SERIES près d'un champ magnétique. Ce champ risquerait d'entraîner un dysfonctionnement du produit ou d'endommager les données qui y sont stockées.
>>> Chaleur
N'exposez pas le MEDIADISK FX TV HD SERIES aux rayons du soleil et ne l'installez pas près d'une source de chaleur. Ne le laissez pas trop longtemps dans une pièce dont la température est élevée. Vous risqueriez de l'endommager.
Évitez de regarder la TV ou d'écouter de la musique trop fort pendant des périodes prolongées. Vous risquez de développement des problèmes visuels ou auditifs.
>>> Incendie
Lorsque vous utilisez le MEDIADISK FX TV HD SERIES, si vous détectez la présence de fumée ou une odeur inhabituelle, éteignez le produit, débranchez immédiatement l'adaptateur et, si nécessaire, appelez le SAV.
Alimentation électrique
Ne branchez pas un trop grand nombre de produits électroniques sur une même prise.
Insérez fermement la fiche d'alimentation. Lorsque le produit fonctionne, ne le débranchez pas.
La lecture par le MEDIADISJ FX TV HD dépend des codecs utilisés. Certains fichiers sont incompatibles.
Veuillez vérifier les compatibilités sur
www.memup.com
Remarques
- Pour faciliter la navigation dans les fichiers, nous recommandons à l'utilisateur de créer 3 dossiers appelés respectivement « Musique », « Photo » et « Films » sur le périphérique externe, puis de copier le fichier correspondant dans chaque dossier. Vous pouvez effectuer une sélection par multimédia à l'aide d'icônes ou par navigateur à l'aide de l'icône « Parcourir ».
- Branchez l'adaptateur AC
- Appuyez sur le bouton [Play] en façade pendant 3 secondes ou sur la touche [Power] de la télécommande, le Mediadisk s'allume, comme en atteste la mise sous tension du témoin lumineux.
- Appuyez sur le bouton [TV] en façade ou [TV Out] (Sortie TV) de la télécommande pour sélectionner le mode de sortie approprié.
- Appuyez à nouveau sur le bouton [Play] pendant 3 secondes (pendant la lecture) pour éteindre l'appareil, le témoin lumineux bleu s'éteint.
Présentation du produit
Façade avant
| Définition | Instruction |
| 1 | Témoin lumineux de mise sous tension | Pour l'alimentation électrique, l'accès au disque dur et la connexion DVB-T |
| 2 | Port USB hôte | Connexion d'un pérophérique USB : disque dur externe, clé USB, lecteurs MP3 |
| 3 | Indicateur infrarouge | Récepteur de la télécommande |
| 4 | Panneau de configuration | A l'aide des boutons de navigation |
Façade arrête
| Port | Définition | Instruction |
| 1 | DC IN | Alimentation du port | Alimentation entrante dans le port |
| 2 | USB DEVICE (PÉRIPHÉRIQUE USB) | Port USB | Ce port USB est utilisé pour la connexion avec l'ordinateur |
| 3 | HDMI | Port Haute Définition | Sortie de signal numérique par le port HDMI |
| 4 | Optical (Optique) | Port de sortie à réglage fin | 5.1 audio 5.1 via port optique |
| 5 | AV | Port de sortie composite video | sortie composite video et audio |
| 6 | Loop (Boucle) | Interface de sortie RF | Signaux de sortie DVB-T de télévision numérique |
| 7 | ANT IN | Interface d'entrée RF | Signaux d'entrée DVB-T de télévision numérique |
Telecommande
| TOUCHE | FONCTION |
| Mise sous tension / mise hors tension |
| Touché mode muet |
| AUDIO | Permet de sélectionner le canal audio dans la langue souhaiétée |
| SUB-T(Sous-titres) | Sous-titres : SRT, SMI, SSA, IDX, SUB |
| INFO | Permet d'afficher des informations sur le fichier ;Permet d'afficher le programme en cours dans le menu DVB-T |
| TV/RADIO | Permet de passer d'un programme TV à un programme radio etinversement |
| 0-9 | Touches numériques |
| PGUP | Dernière page |
| PGDN | Page suivante |
| MENU | Permet de returner au menu principal |
| EXIT (QUITTER) | Permet de quitter le menu en cours et de revenir au dernier menu consulté |
| CH+/CH- | Chaîne +/-Chaîne - |
| VOL+/VOL- | Permet d'augmenter/diminuer le volume |
| « | Retour arrêtéCinq critères :(1/2X , 1/4X , 1/8X , 1/16X , 1/32X )Si vous appuyez sur Play, le programme s'arrête en faisant un saut arrêté. |
| » | AvanceCinq critères : ( 2X , 4X , 8X , 16X , 32X )Si vous appuyez sur Play, le programme s'arrête en faisant un saut avant. |
| « | Appuyez sur ce bouton pour passer au dernier fichier. |
| » | Appuyez sur ce bouton pour passer au fichier suivant. |
| Lecture / PauseTimeshift | Lecture/PausePermet d'activer la fonction de décalage en mode enregistrement. |
| GOTO (ALLER A) | Permet de sélectionner l'heure de lecture |
| REC (ENR.) | Permet d'enregistrer un programme TV dans le menu DVB-T |
| Permet d'arrêté la lecture d'un film ;Permet d'arrêté la fonction ERC/Timeshift dans le menu DVB-T |
| SLIDESHOW(DIAPORAMA) | Permet de sélectionner de la musique de fond pour le diaporama en mode photo |
| DVB-T | Appuyez sur le bouton DVB-T dans n'importe quel menu pour accéder auDVB-T |
| EPG | Guides électroniques des programmes |
| TTX | Permet d'activer/désactiver le télétexte |
| FAV | Menu favori |
| SETUP | FILM, PHOTO, Configuration systèmeConfiguration système dans le menu DVB-T |
| REPEAT(RÉPÉTER) | Permet de répéter une piste ou toutes les pistes |
| TV SYSTEM(SYSTÈME TV) | Sélection du mode TV : HDMI/Composite AV |
| ZOOM | Pendant la lecture de fichiers vidés ou de photos, vous pouvez effectuerun zoom avant/arrière. Critères de zoom pour les photos : 2X, 4X, 8X, 1/2X;1/4X; 1/8XCritère de zoom pour les vidés : 2X, 3X, 4X, 8X, 1/2X |
| ROUGE | Fonction spéciale dans le menu DVB-T |
| VERT | Fonction spéciale dans le menu DVB-T |
| JAUNE | Fonction spéciale dans le menu DVB-T |
| BLEU | Fonction spéciale dans le menu DVB-T |
Connexion à un ordinateur
Le FX TV HD est également un périphérique de stockage personnel de fichiers multimédia et il peut être connecté à un ordinateur.
Connectez le FX TV HD à un ordinateur à l'aide du câble USB puis copiez et transférez des données.
Reportez-vous à l'illustration ci-dessus pour connecter correctement l'appareil à votre ordinateur.
L'ordinateur le détectera automatiquement. Vous pourrez ensuite utiliser votre appareil comme un périphérique USB de stockage externe.
Lorsque vous avez terminé d'utiliser votre appareil, veuillez le déconnecter en toute sécurité (cliquez sur l'icône du périphérique afin de le stopper puis débranchez le câble USB, et ce même si la LED est toujours allumée).
Remarque :
Veuillez ne pas éteindre le FX TV HD lorsqu'il effectue une lecture ou un enregistrement.
Connexion a/v
Branchez une extrémité du câble jaune dans la prise de sortie AV de l'appareil et l'autre extrémité dans la prise d'entrée AV de votre téléviseur.
Branchez le câble rouge et le câble blanc dans la prise d'entrée audio de votre téléviseur ou de votre système HI-FI.
Sélectionnez le mode AV de votre téléviseur et la sortie du Mediadisk à l'aide de la touche [TV system] (système TV) de la télécommande.
Connexion de la sortie HDMI
La sortie HDMI vous permet de bénéficier de la meilleure qualité de son et d'image. Branchez le câble HDMI dans la prise de sortie du FX TV HD.
Sélectionnez le mode HDMI de votre téléviseur et la sortie du Mediadisk à l'aide de la touche [TV system] (système TV) de la télécommande.
Connexion d'un appareil audio numérique
Branchez une extrémité du câble optique dans l'appareil et l'autre extrémité du câble dans votre appareil audio.
Vous pouvez bénéficier d'un son 5.1 haute qualité via un décodeur/amplificateur multicanal équipé d'une entrée optique.
Interface de signal d'entrée TV
L'interface ANT IN permet de recevoir des signaux DVB-T HD. L'interface en BOUCLE permet de produire des signaux DVB-T HD.
Après avoir accédé aux signaux de votre téléviseur, sélectionnez SETUP (CONFIG.) dans les paramètres de l'interface puis sélectionnez « TV » et enfin « Begin » (Commencer).
La qualité de la réception dépend de votre zone de couverture DVB-T. Si vous ne recevez rien, veuillez utiliser un cable TV analogue.
Port USB hôte
L'interface ANT IN permet de recevoir des signaux DVB-T HD. L'interface en BOUCLE permet de produire des signaux DVB-T HD.
Interface principale
DISQUE DUR
Parcourez l'intégralité du contenu stocké sur votre disque dur local.
Parcourez l'intégralité du contenu stocké sur votre périphérique USB.
Permet de modifier vos paramètres.
Parcourez les différentes chaînes disponibles.
Vous donne accès aux fichiers enregistrés.
Le Menu Browser (navigator) vous permet de parcourir et de lire les fichiers musique, photo et vidéo enregistrés sur un disque dur, un périphérique USB externe et un réseau.
Pour accéder au menu, sélectionnez l'icône Browser dans le menu guide.
Appuyez sur la touche ou pour sélectionner le périphérique de stockage concerné. Vous pouvez choisir entre USB, Card (carte), HDD (disque dur), NET (réseau), Playlist (liste de lecture). Appuyez sur « Return » (retour) pour revenir à la liste précédente.
Après avoir sélectionné le périphérique, sélectionnez le média en appuyant sur la touche [LEFT] / [RIGHT] (gauche/droite) de la télécommande et sélectionnez «All» (Tous), «Music» (Musique), «Photo» (Photo) et «Movie» (Vidéo).
Appuyez sur les touches « » ou « » pour sélectionner le menu auquel vous souhaitez accéder. Confirmez votre sélection en appuyant sur [OK] (entrée) pour dire le fichier désiré.
Seuls les fichiers Photo seront affichés dans le Menu « Photo ». Les autres fichiers multimédia tels que les fichiers Video ou Audio n'y apparaitront pas.
Appuyez sur la touche « SLIDESHOW » (Diaporama) de la télécommande pour désirer la musique de fond du diaporama en mode photo. Les photos et la musique doivent se couvrir dans le même dossier.
Appuyez sur les touches « ou » pour sélectionner le menu auquel vous souhaitez accéder. Confirmez votre sélection en appuyant sur [OK] (entrée) pour lire le fichier désiré.
Seuls les fichiers Audio seront affichés dans le Menu « Musique ». Les autres fichiers multimédia tels que les fichiers Video ou Photo n'y apparaitront pas.
Appuyez sur la touche ou pour sélectionner le fichier que vous souhaitez dire. Confirmez votre sélection en appuyant sur [OK] (entrée) pour dire le fichier désiré.
Seuls les fichiers Video seront affichés dans le Menu « Movie ». Les autres fichiers multimédia tels que les fichiers Audio ou Photo n'y apparaitront pas.
Remarque :
Certains fichiers multimédia tels que les fichiers WMV, RMVB ne peuvent pas être lus sur cet appareil. Veuillez consulter les formats de fichier pris en charge.
Appuyez sur la touche ou pour sélectionner le fichier que vous souhaitez dire. Confirmez votre sélection en appuyant sur [OK] (entrée) pour dire le fichier desired. Tous les types de fichiers multimédia apparaissent ici, accompagnés des différents dossiers de stockage.
- Appuyez sur le bouton [SETUP] (Configuration) pour accéder aux Options.
- Sélectionnez le multimédia ou système que vous souhaitez configurer.
- Appuyez sur [OK] (entrée) pour accéder à la page de configuration.
- Appuyez sur [Back] (retour) pour revenir à la page principale de configuration.
- Appuyez de nouveau sur [Back] pour quitter la page de configuration et enregistrez la configuration.
Configuration du système
| Language (Langue) | Anglais, français, allemand, italien, espagnol, portugais, polonais, russe, nederlandais, grec |
| Aspect Ratio (Format de l'image) | 4:3 Pan & Scan, 4:3 Letter Box, 16:9 Plein écran, Auto Utilisation de la sortie video 4:3 : Les sections noires sont remplies de chaque côte de l'écran. Utilisation de la sortie video 16:9 : L'image est compressée et s'affiche entièrement à l'écran. |
| TV Format (Format TV) | Mode sortie video : PAL/NTSC PAL pour certains pays européens NTSC pour les USA, le Canada, le Japon, la Corée, les Philippines et quelques autres pays |
| Video Output (Sortie video) | Définissez la résolution avec la sortie video : 480P, 576P, 720P, 1080i, 1080P, auto |
| Digital Audio output (Sortie audio numérique) | HDMI/SPDIF raw data/PCM : On (activé) ou Off (désactivé) |
| Preview (Prévisualisation) | On (Activée) : La prévisualisation de films est activée. Off (Désactivée) : La prévisualisation de films est déactivée. |
| Factory Default (Réglages d'usine par défaut) | Retour au mode de réglages d'usine par défaut. NB : Les réglages d'usine par défaut sont susceptibles de supprimer la configuration individuelle. |
| Firmware Version (Version Firmware) | Version logicielle du système actuel ; consultez notre site web pour obtenir des mises à niveau. |
Mise à niveau du logiciel du système
- Téléchargez le dernier logiciel sur le site Internet officiel de Memup et copiez-le dans le répertoire RACINE d'un périphérique USB.
- Ouvrez le périphérique USB à partir du « Browser », recherchez le dossier de mise à niveau, appuyez sur [OK] (entrée).
- La fenêtre de mise à niveau du logiciel s'affiche. Pendant la procédure de mise à niveau, ne mettez pas votre lecteur ou votre périphérique USB hors tension.
- Le système redémarre à la fin de la procédure.
Configuration de films
| Subtitle Specific
(Sous-titres spécifiques) | Choisissez la taille des sous-titres : Small (Petite), Normal (Normale) ou Big (Grande) |
| Subtitle BG (Fond sous-titres) | Choisissez une couleur de fond pour les sous-titres : Transparent (Transparent), Gray (Gris), Yellow (Jaune), Green (Vert), White (Blanc) |
| Subtitle Font Color
(Couleur de police des sous-titres) | Choisissez la couleur des sous-titres : Red (Rouge), Blue (Bleu), Green (Vert) et White (Blanc) |
| Start Resume
(Reprise) | Marche/arrêt : sélectionnez ou désélectionnez la fonction de lecture mémoire. |
Configuration des photos
| Optional Slide Intervals (Intervalles facultatifs du diaporama) | Définissez le temps d'affichage du diaporama : 2 secondes, 3 secondes, 5 secondes, 7 secondes |
| Play effect (Effet de lecture) | Vou陏 peuventCHOISIR des effets d'affichage de photos. |
| Aspect Ratio (Format de l'image) | Conservez ou annulez le format des photos. |
Régler les chaînes de télévision
Sélectionnez DVB-T dans le menu principal.
Dans le menu principal, appuyez sur SETUP (configuration) pour accéder au menu des réglages.
- Appuyez sur < ou > pour sélectionner la langue.
- Appuyez sur < ou > pour sélectionner votre pays de résidence.
- Sélectionnez « Channel Search » (Recherche de chaînes), appuyez sur ▶ puis sur [OK] pour confirmer la recherche automatique de chaînes.
Vous pouvez alors désirer la fonction AUTO SCAN (balayage automatique) pour une recherche automatique des programmes de télévision.
Vous pouvez également choisir la fonction MANUAL SCAN (balayage manuel) pour effectuer une recherche manuelle.
La barre de progression s'affiche en bas de l'écran pendant la recherche.
- Dès la fin de la recherche, vous pouvez regarder votre programme de télévision.
Appuyez sur le bouton [EPG] pour accéder au guide EPG et consulter la liste de tous les programmes.
Appuyez sur ou pour passer à l'info de programme EPG suivante ou finale.
Appuyez sur ou pour sélectionner la liste des programmes EPG. Appuyez sur [PGDN] pour faire défiler la liste vers le bas et sur [PGUP] pour la faire défiler vers le haut.
Appuyez sur [OK] pour réserver un programme sélectionné.
Appuyez sur [INFO] pour accéder au menu réservation.
Utilisez les touches de couleur de la télécommande comme raccourcis.
Ajouter un calendrier
Appuyez sur « Add » (ajouter) pour créer un calendrier d'enregistrement en utilisant l'EPG.
Éditer un calendrier
Appuyez sur le raccourci « Edit » pour sélectionner l'onglet Edit (Modifier) dans la barre de menu.
Sélectionnez dans la liste le calendrier que vous pouvez modifier et appuyez sur [OK].
L'écran des paramètres du calendrier apparaît.
Supprimer un calendrier
Appuyez sur le raccourci « Delete » pour sélectionner l'onglet Delete (Supprimer) dans la barre de menu.
Sélectionnez dans le calendrier que vous voulez supprimer et appuyez sur [OK].
Enregistrement
Pendant la diffusion du programme TV souhaité, appuyez sur [REC] pour l'enregistrer sur votre disque dur interne ou sur votre périphérique USB externe, selon vos paramètres et en fonction de l'espace libre de l'appareil d'enregistrement.
Appuyez sur [STOP] pour arrêter l'enregistrement.
Appuyez sur la touche [SETUP] (Configuration) pour accéder au menu DVB-T après avoir sélectionné « DVB-T » dans le menu principal.
Appuyez sur < ou > pour sélectionner le menu « Program » puis appuyez sur [OK].
Appuyez sur [EXIT] (quitter) pour revenir à la page précédente.
Modification du programme
Appuyez sur [OK] et pour accéder à la fonction « Program Edit »
Remarque :
Le mot de passe nécessaire pour accéder au menu [Program Edit] est 000000 par défaut. Pour déverrouiller le mot de passe, saisissez : 888888
Il s'agit de la recherche de chaînes :
- Sélectionnez « Auto Search » (Recherche automatique), appuyez sur [OK] puis sur pour accéder au mode AUTO Search.
- Sélectionnez « Manual Search » (Recherche manuelle), appuyez sur [OK] puis sur pour accéder au mode Manual Search.
- En mode « Manual Search », appuyez sur [EXIT] (quitter) puis sur [MENU] pour passer le Canal de Fréquence.
Réglage de l'heure
Sélectionnez votre pays ou votre région et réglez l'heure.
Option
Choisissez l'affichage automatique des sous-titres, la langue audio par défaut et la sortie Audio Numérique.
Choisissez un mot de passe pour le contrôle parental.
Le mot de passe nécessaire est 000000 par défaut. Pour le déverrouiller, saisissez : 888888
Appareil PVR
Sélectionnez le périphérique sur lequel vous souhaitez enregistrer vos programmes.
FORMATSPRIS EN CHARGE :
| ● Vidéo: | Codecs : H.264, MPEG 1/2/4, Xvid
Formats : MKV, AVI, MP4, MPG, DAT, VOB, MOV, MJPEG, TP, TS, TRP, M2TS
Affichage des sous-titres : format SRT, SMI, SSA, IDX+SUB |
| ● Photos: | JPG, JPEG, BMP |
| ● Audio: | MP3, WMA, AAC, M4A, Dolby Digital Plus, DTS Pass Through Fabriqué sous licence par les laboratoires Dolby. « Dolby » et le symbole en double D sont des marques commerciales des laboratoires Dolby. |
FOMAT D'ENREGISTREMENT VIDÉO
| MPEG-4 | 1080P |
| CONNEXIONS |
| USB | Interface USB 2.0 haut débit x 1 |
| Video Output (Sortie video) | Connecteur RCA, HDMI (jaune), x 1 |
| Sortie audio L/R | Connecteur RCA, HDMI (blanc/rouge) x 1, optique |
| Network (Réseau) | LAN 10/100 (RJ-45) |
| Port USB Hôte | USB 2.0 x 1 |
| GÉNÉRALITÉS |
| Alimentation | 100~240 VCA - 50~60 Hz |
| Plage de températures | +5°C à +40°C (+36°F à +104°F) |
| Humidité | 5 % à 80 % HR |
| Dimensions | L 185,5 X I 164.5 X H 49 (mm) |
| Poids net | Environ 900 g. |
Remarque: les caractéristiques techniques et l'apparence de ce produit sont soumises à des modifications sans avis préalable.
Détection des PANNES
Pour des instructions de dépannage détaillées, veuillez vous rendre sur le site www.memup.com et consulter la FAQ.
- Aucun sous-titre ne s'affiche lors de la lecture d'un film.
Assurez-vous que le nom du fichier du film correspond au nom du fichier des sous-titres.
- Je n'obtiens aucune sortie audio lors de la lecture d'un film.
- Dans le menu SETUP (CONFIGURATION), assurez-vous que le mode de sortie audio est configuré.
- Vérifiez le volume et si l'option [MUTE] (Muet) est activée.
- Affichez autres sorties TV pour vérifier si l'une d'entre elles est disponible.
- Le MEDIADISK RX TV HD SERIES ne peut pas lire tous mes fichiers vidéo.
- Le chipset du MEDIADISK FX TV HD ne peut pas dire certains fichiers du fait des nouveaux codecs, même après mise à niveau du firmware. Les fichiers pris en charge sont mentionnés sur la boîte du produit et dans la section « Spécifications ». Certains seront ajoutés et disponibles sur le site www. memup. com.
- Je ne peux pas regarder les programmes en HD.
- Notre localité doit être couverte par la zone Numérique HD. Si aucune chaîne HD n'est disponible, vous pouvez profiter de la télévision numérique.
Fabriqué sous licence par les laboratoires Dolby. « Dolby » et le symbole en double D sont des marques commerciales des laboratoires Dolby.
