Type de produit	Projecteur à cristaux liquides (LCD)
Marque	Hitachi
Modèle	CP-X3021WN
Résolution native	XGA (1024 x 768 pixels)
Lampe	215 W UHP (ultra haute pression)
Durée de vie de la lampe	Variable, remplacement conseillé en cas d'assombrissement
Haut-parleur intégré	1 W
Alimentation	AC 100-120 V / 220-240 V
Consommation électrique	320 W (100-120 V) / 310 W (220-240 V)
Température de fonctionnement	5 °C à 35 °C
Dimensions (L x H x P)	306 x 77 x 221 mm
Poids	Environ 2,3 kg

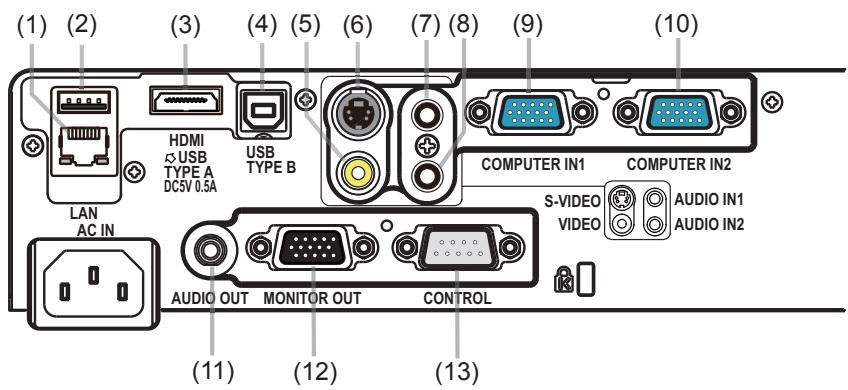

Ports d'entrée	2x COMPUTER IN (D-sub 15), 1x HDMI, 1x S-VIDEO, 1x VIDEO (RCA)
Ports audio	2x AUDIO IN (mini-jack 3,5 mm), 1x AUDIO OUT
Ports USB	1x USB Type A, 1x USB Type B
Port réseau	LAN RJ45
Port de contrôle	RS-232C (D-sub 9)
Fonctions clés	Correction trapézoïdale automatique, zoom et mise au point manuels, mode Eco, lecture USB
Entretien et nettoyage	Nettoyer régulièrement le filtre à air avec un aspirateur ; remplacer si endommagé

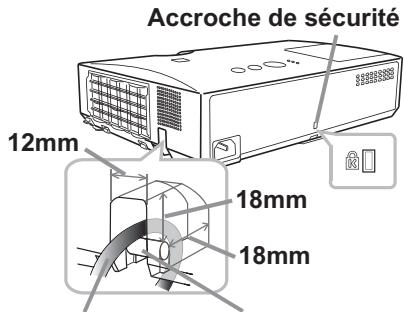

Sécurité	Barre de sécurité antivol, prise Kensington, arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Lampe de rechange (DT01191), filtre à air (UX36761), accessoires de montage en option
Informations générales	Notice disponible en PDF ; compatible Plug-and-Play, Projection depuis clé USB

FOIRE AUX QUESTIONS - CP-X3021WN HITACHI

Quelle est la résolution native du projecteur Hitachi CP-X3021WN ?

La résolution native est XGA, soit 1024 x 768 pixels. Il peut accepter des signaux jusqu'à UXGA (1600 x 1200) qui sont convertis.

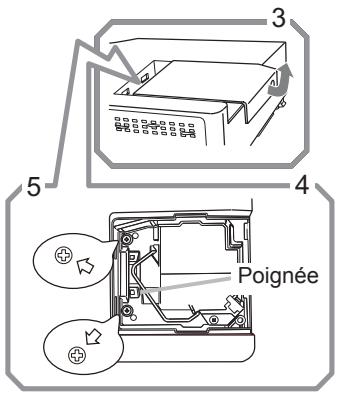

Quel type de lampe utilise-t-il et comment la remplacer ?

Il utilise une lampe UHP de 215 W. Pour la remplacer, éteignez le projecteur, débranchez le cordon, attendez 45 minutes qu'elle refroidisse, puis suivez la procédure décrite dans la notice. Utilisez la référence DT01191.

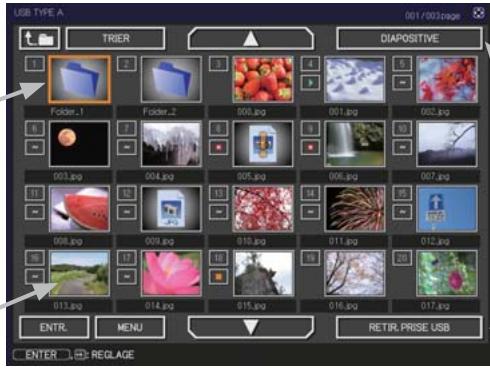

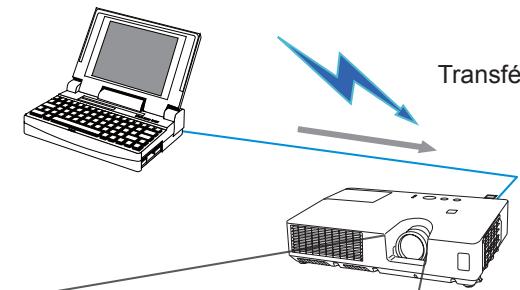

Puis-je projeter depuis une clé USB ?

Oui, branchez une clé USB sur le port USB Type A et sélectionnez cette source. Vous pourrez afficher des images enregistrées.

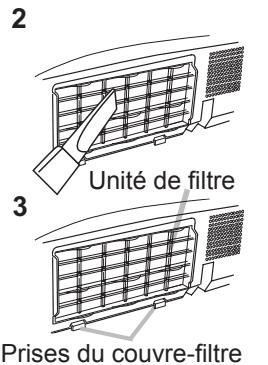

Comment nettoyer le filtre à air ?

Éteignez et débranchez le projecteur. Retirez le couvre-filtre, sortez le filtre et aspirez ses deux faces avec un aspirateur. Remettez en place et réinitialisez le compteur dans le menu TEMPS FILTRÉ.

Le projecteur s'éteint tout seul, que faire ?

Cela peut être dû à une surchauffe. Vérifiez que les fentes de ventilation ne sont pas obstruées et que le filtre à air est propre. Si le problème persiste, contactez le service après-vente.

Quels câbles sont fournis avec le projecteur ?

La notice indique que les accessoires sont listés dans le manuel papier. Généralement, un câble d'alimentation et un câble VGA sont inclus. Consultez le manuel pour la liste exacte.

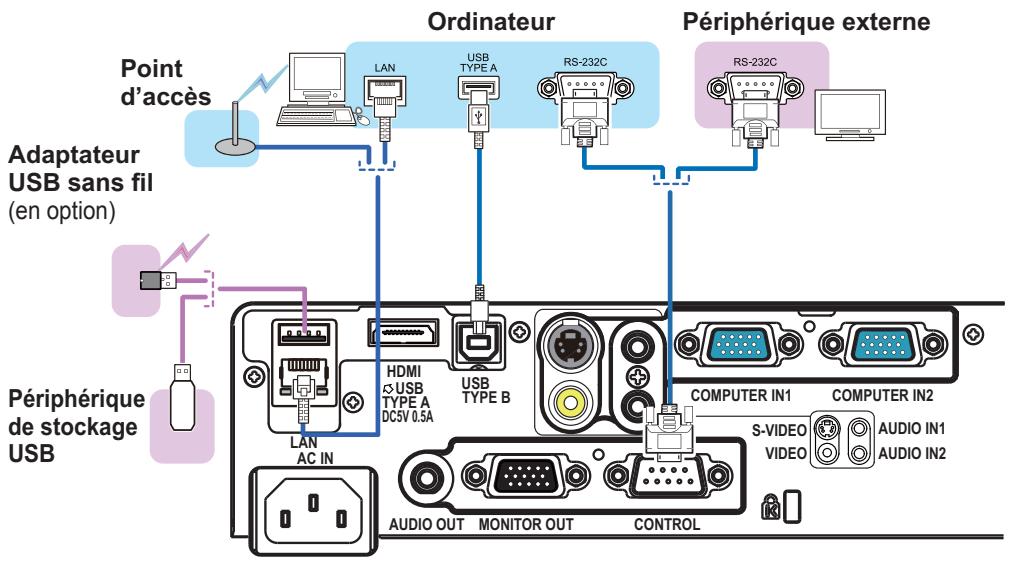

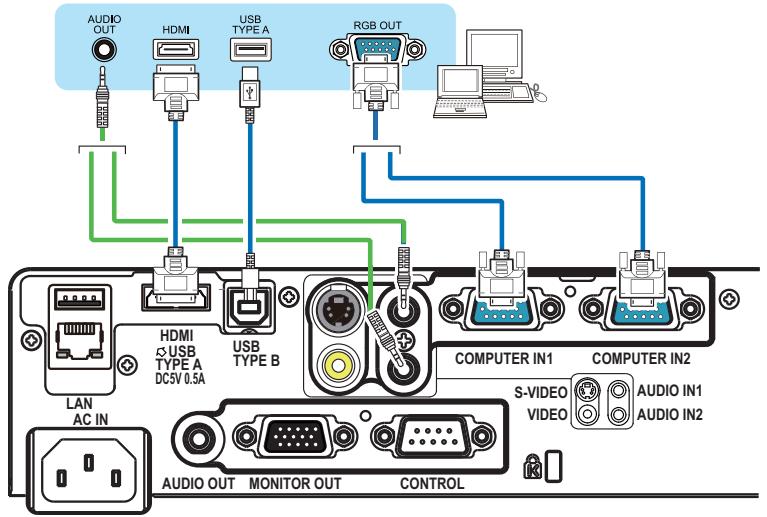

Comment connecter un ordinateur portable ?

Utilisez un câble VGA entre le port COMPUTER IN1 ou IN2 du projecteur et la sortie écran de l'ordinateur. Sur le portable, activez la sortie externe (touche Fn + touche de basculement écran).

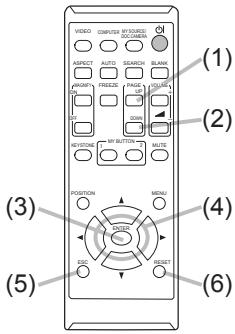

Puis-je utiliser la télécommande comme souris d'ordinateur ?

Oui, branchez un câble USB entre le port USB Type B du projecteur et un port USB de l'ordinateur, puis réglez USB Type B sur SOURIS dans le menu OPT. Les touches directionnelles et ENTER feront office de souris.

Quelle est la distance de projection recommandée ?

La distance dépend de la taille d'écran souhaitée. Pour un écran 100 pouces 4:3, la distance est d'environ 2,5 à 3,7 m. Consultez les tableaux en fin de notice pour plus de précisions.

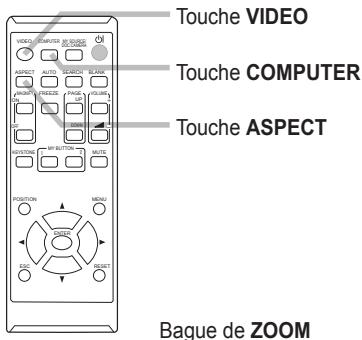

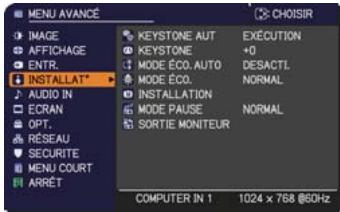

Comment régler la distorsion trapézoïdale ?

Appuyez sur la touche KEYSTONE de la télécommande. Choisissez AUTO pour une correction automatique verticale, ou MANUEL pour ajuster avec les touches ◄/►.

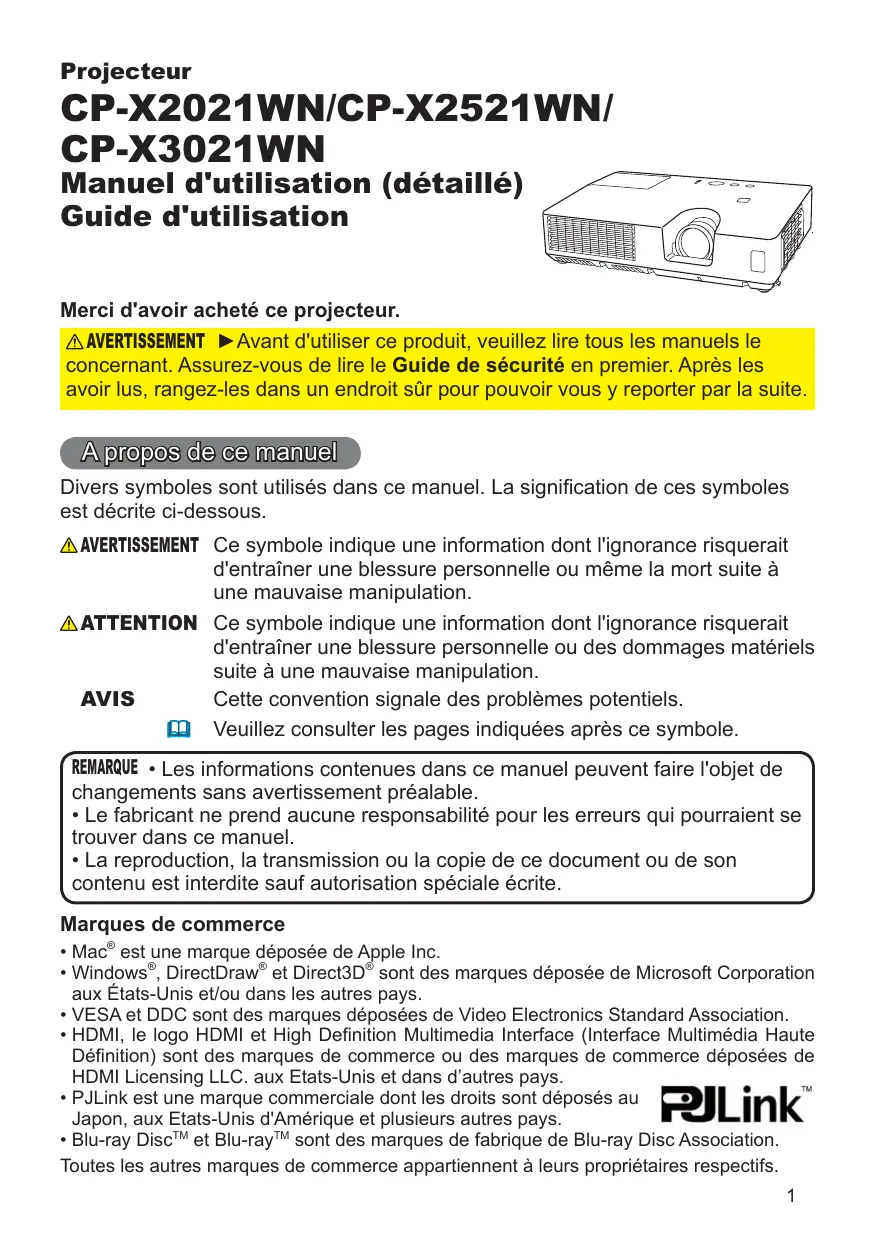

MODE D'EMPLOI CP-X3021WN HITACHI

Manuel d'utilisation (détaillé)

Guide d'utilisation

Merci d'avoir acheté ce projecteur.

AVERTISSEMENT : Avant d'utiliser ce produit, veuillez lire tous les manuels le concernant. Assurez-vous de lire le Guide de sécurité en premier. Après les avoir lus, rangez-les dans un endroit sûr pour pouvoir vous y reporter par la suite.

À propos de ce manuel

Divers symboles sont utilisés dans ce manuel. La signification de ces symboles est décrite ci-dessous.

AVERTISSEMENT : Ce symbole indique une information dont l'ignorance risquerait d'entraîner une blessure personnelle ou même la mort suite à une mauvaise manipulation. ATTENTION : Ce symbole indique une information dont l'ignorance risquerait d'entraîner une blessure personnelle ou des dommages matériels suite à une mauvaise manipulation.

AVIS : Cette convention signale des problèmes potentiels.

Veuillez consulter les pages indiquées après ce symbole.

REMARQUE : Les informations contenues dans ce manuel peuvent faire l'objet de changements sans avertissement préalable. Le fabricant ne prend aucune responsabilité pour les erreurs qui pourraient se trouver dans ce manuel. La reproduction, la transmission ou la copie de ce document ou de son contenu est interdite sauf autorisation spéciale écrite.

Marques de commerce

Mac est une marque déposée de Apple Inc. Windows®, DirectDraw® et Direct3D® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans les autres pays. VESA et DDC sont des marques déposées de Video Electronics Standard Association. HDMI, le logo HDMI et High Definition Multimedia Interface (Interface Multimédia Haute Définition) sont des marques de commerce ou des marques de commerce déposées de

HDMI Licensing LLC. aux États-Unis et dans d'autres pays.

• PJLink est une marque commerciale dont les droits sont déposés au Japon, aux États-Unis d'Amérique et dans plusieurs autres pays.
• Blu-ray Disc™ et Blu-ray™ sont des marques de fabrique de Blu-ray Disc Association.

Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Projecteur

Manuel d'utilisation - Guide de sécurité

Merci d'avoir acheté ce projecteur.

ATTENTION · Avant l'usage, veuillez lire attentivement le mode d'emploi de ce projecteur afin d'être sûr d'avoir bien compris comment l'utiliser. Après l'avoir lu, rangez-le à l'abri pour pouvoir le consulter par la suite. En ne manipulant pas cet appareil de façon correcte, vous risquez de provoquer des lésions personnelles ou des dégâts matériels. Le fabricant décline toute responsabilité en cas de dégâts matériels causés par une erreur de manipulation ne faisant pas partie de l'usage normal décrit dans les manuels de ce projecteur.

REMARQUE • Les informations contenues dans ce manuel peuvent faire l'objet de changements sans avertissement préalable.

• Le fabricant ne prend aucune responsabilité pour les erreurs qui pourraient se trouver dans ce manuel.
• La reproduction, la transmission ou l'utilisation de ce document ou de son contenu est interdite sauf autorisation spéciale écrite.

Explication des symboles

Différents symboles sont utilisés dans le manuel de fonctionnement et sur le produit lui-même pour garantir une utilisation correcte de l'appareil, protéger l'utilisateur et le public contre les dangers éventuels ou contre les dommages matériels. Lisez attentivement la description qui en est donnée ci-après afin d'en assimiler la signification et le contenu.

AVERTISSEMENT	Risques de blessure corporelle grave ou mortelle en cas de mauvaise manipulation consécutive à un manquement aux recommandations indiqués sous ce symbole.
ATTENTION	Risques de blessure corporelle ou de dommage matériel en cas de mauvaise manipulation consécutive à un manquement aux recommandations indiquées sous ce symbole.

Symboles types

Ce symbole indique un avertissement supplémentaire (y compris des précautions). Il est accompagné d'une illustration qui précise la nature du danger.

Ce symbole indique une opération interdite. Les détails sont précisés à l'intérieur de l'illustration ou à côté (celui de gauche indique qu'il est interdit de démonter l'appareil).

Ce symbole indique une opération obligatoire. Les détails sont précisés à l'intérieur de l'illustration ou à côté (celui de gauche indique qu'il faut débrancher le fil électrique de la prise de courant murale).

Consignes de sécurité

AVERTISSEMENT

Ne jamais utiliser le projecteur si vous détectez un problème quelconque.

Tout fonctionnement anormal, se manifestant par de la fumée, une odeur suspecte, pas d'image, pas de son, trop de son, un boîtier, des éléments ou des câbles défectueux, la pénétration de liquides ou de corps étrangers, etc., peut provoquer un incendie ou un choc électrique.

Dans ce cas, mettez immédiatement l'appareil hors tension, puis débranchez la fiche de la prise électrique. Une fois que vous êtes sûr que la fumée ou l'odeur a disparu, contactez votre revendeur. N'essayez jamais d'effectuer les réparations vous-même, car cela peut être dangereux.

• La prise électrique doit se trouver à proximité du projecteur et être facilement accessible.

Soyez particulièrement vigilant avec les enfants et les animaux domestiques.

Une manutention inexacte pourrait entraîner un incendie, un choc électrique, des blessures, des brûlures ou des problèmes de vision.

Soyez particulièrement vigilant si vous avez des enfants et des animaux à la maison.

Ne jamais introduire de liquides ou de corps étrangers.

L'introduction de liquides ou de corps étrangers peut occasionner un incendie ou un choc électrique. Soyez particulièrement vigilant si vous avez des enfants à la maison. En cas de pénétration de liquides ou de corps étrangers dans le projecteur, mettez immédiatement l'appareil hors tension, débranchez la fiche de la prise électrique et contactez votre revendeur.

• Ne pas placer le projecteur près de l'eau (par exemple dans une salle de bains, sur une plage, etc.).
• N'exposez pas le projecteur à la pluie ou à l'humidité. Ne placez pas le projecteur en plein air.
• Ne placez pas de fleurs, de vases, de pots, de tasses, de produits de beauté, ni de liquides tels que de l'eau, etc. sur ou à proximité du projecteur.
• Ne placez pas de métaux, de combustibles, etc. sur ou à proximité du projecteur.
• Pour éviter que des corps étrangers ne pénètrent à l'intérieur du projecteur, ne le rangez pas dans la mallette ou la sacoche avec des objets autres que les accessoires du projecteur, les câbles de signal et les connecteurs.

Il est interdit de le démonter ou de le modifier.

Le projecteur contient des composants haute tension. Toute tentative de modification ou de démontage risque de provoquer une électrocution ou un incendie.

N'ouvrez jamais le boîtier. Pour toute réparation ou nettoyage de l'intérieur de l'appareil, contactez votre revendeur.

Le projecteur ne doit subir aucun choc ou impact.

Si le projecteur subit un choc et/ou qu'il se casse, vous risquez de vous blesser. Par ailleurs, si vous continuez à l'utiliser, vous risquez de provoquer un incendie ou un choc électrique.

Si le projecteur subit un choc, mettez immédiatement l'appareil hors tension, débranchez la fiche de la prise électrique et contactez votre revendeur.

Ne placez pas le projecteur sur une surface instable.

Si le projecteur tombe ou se casse, vous risquez de vous blesser et de recevoir un choc électrique ou de provoquer un incendie si vous continuez à l'utiliser.

• Ne placez pas le projecteur sur une surface instable, inclinée ou vibrante telle qu'un support branlant ou incliné.
• Utilisez les freins pour roulettes en plaçant le projecteur sur un support à roulettes.
• Ne placez pas le projecteur sur le côté, avec l'objectif dirigé vers le haut ou vers le bas.
• Dans le cas d'une installation de plafond ou similaire, contactez votre revendeur avant installation.

Débranchez la prise murale.

Ne pas démonter.

AVERTISSEMENT

Faites attention, le projecteur peut atteindre des températures élevées.

Lorsque la lampe est allumée, elle génère des températures élevées. Celles-ci peuvent provoquer un incendie ou des brûlures. Soyez particulièrement vigilant si vous avez des enfants à la maison.

Ne touchez pas l'objectif, les ventilateurs ni les fentes de ventilation pendant que vous utilisez l'appareil ou juste après son utilisation, afin d'éviter de vous brûler. Contrôlez la ventilation.

• Laissez un espace de 30 cm ou plus entre les côtés du projecteur et d'autres objets, comme par exemple des murs.
• Ne placez pas le projecteur sur une table en métal ou sur un support susceptible de chauffer.
• Ne placez aucun objet à proximité de l'objectif, des ventilateurs et des fentes de ventilation du projecteur.
• Ne bloquez jamais le ventilateur ni les fentes de ventilation.
• Ne couvrez pas le projecteur avec une nappe, etc.
• Ne placez pas le projecteur sur un tapis ou sur un dessus-de-lit.

Ne regardez jamais au travers de l'objectif ou des fentes lorsque la lampe est allumée.

Le puissant faisceau lumineux risque de gravement affecter votre vue.

Soyez particulièrement prudent si vous avez des enfants à la maison.

N'utilisez qu'une prise de courant et un cordon électrique adéquats.

Un courant électrique incorrect risque de provoquer un incendie ou un choc électrique.

• Utilisez seulement la prise électrique appropriée en fonction des indications précisées sur le projecteur et des normes de sécurité.
• Le cordon électrique fourni avec le projecteur ne doit être utilisé qu'en fonction de la prise électrique que vous allez utiliser.

Faites attention au branchement du cordon électrique.

Tout branchement incorrect du cordon électrique risque de provoquer un incendie ou un choc électrique.

Ne touchez pas au cordon électrique lorsque vous avez les mains mouillées. - Veillez à ce que la partie du cordon électrique qui se branche dans la prise soit propre (sans poussière) avant de l'utiliser. Utilisez un chiffon sec et doux pour nettoyer la fiche d'alimentation. - Insérez à fond la fiche d'alimentation dans la prise électrique. Évitez d'utiliser une prise électrique mal fixée, non reliée à la terre ou avec un faux contact.

Veillez à brancher le fil de terre.

Branchez le pôle négatif de mise à la terre de l'entrée CA de cet appareil sur celui de l'immeuble à l'aide d'un cordon électrique ajusté, afin d'éviter tout risque d'électrocution ou d'incendie. - N'ôtez pas l'âme du cordon électrique.

Branchez solidement le fil de mise à la terre.

AVERTISSEMENT

Faites attention lors de la manipulation de la lampe source de lumière.

Le projecteur utilise une lampe en verre à vapeur de mercure à haute pression. La lampe peut se briser bruyamment ou se griller. Lorsque la lampe explose, il peut arriver que des éclats de verre pénètrent dans le logement de la lampe et que des vapeurs de mercure s'échappent à travers les trous d'aération du projecteur.

Veuillez lire avec attention le chapitre "Lampe".

Soyez prudent lorsque vous manipulez le cordon électrique et les câbles de connexion externes.

Si vous continuez à utiliser un cordon électrique ou des câbles endommagés, vous risquez de provoquer un incendie ou un choc électrique. Évitez d'exposer le cordon électrique et les câbles à une chaleur, une pression ou une tension trop élevée.

Si le cordon électrique ou les câbles sont endommagés (si les fils sont dénudés ou cassés), contactez votre revendeur.

• Ne placez pas le projecteur ou des objets lourds sur le cordon électrique ou sur les câbles. Évitez aussi de les recouvrir de quoi que ce soit qui pourrait les dissimuler et risquer que des objets lourds soient placés dessus par inadvertance.
• Ne tirez pas sur le cordon électrique ou sur les câbles. Pour brancher ou débrancher le cordon électrique ou les câbles, faites-le en tenant la prise ou le connecteur d'une main, pendant que vous branchez ou débranchez le cordon électrique ou les câbles de l'autre.
• Ne placez pas le cordon près du chauffage.
• Évitez de trop courber le cordon électrique.
• N'essayez pas de réparer le cordon électrique.

Manipulez la pile de la télécommande avec précaution.

Toute manipulation incorrecte de la télécommande risque de provoquer un incendie ou d'entraîner des dommages corporels. La pile peut exploser si elle n'est pas manipulée de façon appropriée.

• Conservez la pile hors de la portée des enfants et des animaux domestiques. En cas d'ingestion, consultez immédiatement un médecin afin qu'il prescrive un traitement d'urgence.
• Ne laissez pas la pile au contact du feu ou de l'eau.
• Évitez tout environnement avec présence de flammes ou de températures élevées.
• Ne tenez pas la pile par les bornes métalliques.
• Conservez la pile dans un endroit frais et sec, à l'abri de la lumière.
• Évitez de court-circuiter la pile.
• Évitez de recharger, de démonter ou de souder la pile.
• Évitez que la pile subisse un choc physique.
• N'utilisez que la batterie indiquée sur l'autre manuel de ce projecteur.
• Veillez à ce que les bornes plus et moins soient correctement alignées lors du chargement de la pile.
• Si la pile fuit, essuyez le liquide et remplacez la pile. Si vous avez du liquide sur le corps ou sur vos vêtements, rincez le tout abondamment à l'eau.
• Respectez la législation locale en matière d'élimination des piles de batterie.

ATTENTION

Soyez prudent lorsque vous déplacez le projecteur.

Toute négligence de votre part risque de provoquer des dommages corporels ou matériels.

• Ne déplacez pas le projecteur pendant que vous l'utilisez. Avant de le déplacer, débranchez le cordon électrique et toutes les connexions externes, et fermez la porte coulissante ou le capuchon de l'objectif.
• Évitez tout impact ou choc sur le projecteur.
• Ne traînez pas le projecteur.
• En déplacement, utilisez la mallette ou la sacoche fournie.

Ne placez aucun objet sur le projecteur.

Tout objet placé sur le projecteur risque de perdre l'équilibre ou de tomber et de provoquer des dommages corporels ou matériels. Soyez particulièrement prudent si vous avez des enfants à la maison.

Ne fixez aucun autre accessoire sur le projecteur que ceux indiqués.

En cas contraire, vous pourriez vous blesser ou provoquer des dégâts.

• Certains projecteurs disposent d'un filetage sur l'objectif. Ne fixez aucun autre dispositif que ceux indiqués (comme les objectifs facultatifs de conversion) sur le filetage.

Évitez de l'utiliser dans des endroits enfumés, humides ou poussiéreux.

Si l'appareil se trouve dans un endroit enfumé, très humide ou poussiéreux, des suies humides ou des gaz corrosifs risquent de provoquer une électrocution ou un incendie.

• Ne placez pas le projecteur près d'un endroit qui présente de la fumée, de l'humidité ou de la poussière (par exemple, espace fumeur, cuisine, plage, etc.). Ne placez pas le projecteur en plein air.
• N'utilisez pas d'humidificateur près du projecteur.

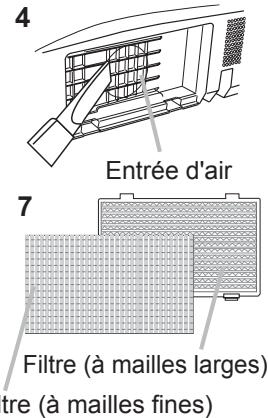

Contrôlez le filtre à air afin que la ventilation soit correcte.

Nettoyez régulièrement le filtre à air. Si le filtre à air est colmaté par de la poussière ou de la saleté, la température intérieure augmente et peut provoquer des dysfonctionnements. Pour éviter tout risque de surchauffe, l'appareil affiche parfois un message comme "VÉR. DÉBIT AIR" ou éteignez le projecteur.

• Si un témoin ou un message vous invite à nettoyer le filtre à air, nettoyez-le dès que possible.
• Si la saleté ne sort pas du filtre à air ou que celui-ci est abîmé, remplacez-le.
• N'utilisez que des filtres à air du type indiqué. Commandez à votre revendeur le filtre à air indiqué dans l'autre manuel de ce projecteur.
• Lorsque vous remplacez la lampe, remplacez aussi le filtre à air. Avec ce type de projecteur, le filtre à air est en général vendu avec la lampe de rechange.
• N'allumez pas le projecteur sans le filtre à air.

Évitez d'exposer le projecteur à des températures élevées.

La chaleur peut avoir des effets nocifs sur le boîtier du projecteur ainsi que sur d'autres composants. Évitez d'exposer le projecteur, la télécommande et d'autres composants à la lumière directe du soleil ou à proximité d'objets chauds tels que le chauffage, etc.

Évitez les champs magnétiques.

Il est fortement recommandé d'éviter qu'il y ait un champ magnétique non protégé ou non isolé sur le projecteur ou à proximité (c'est-à-dire des dispositifs de sécurité magnétique ou d'autres accessoires de projecteur contenant des matériaux magnétiques non fournis par le fabricant, etc.). Les objets magnétiques risquent d'interrompre les performances magnétiques internes du projecteur, ce qui risque à son tour d'interférer avec la vitesse du ventilateur, ou de provoquer l'arrêt de celui-ci. Ceci risque de provoquer l'arrêt complet du projecteur.

Consignes de sécurité (suite)

ATTENTION

Pour une déconnexion totale, retirez le cordon électrique.

• Pour des raisons de sécurité, débranchez le cordon électrique si vous ne comptez pas utiliser le projecteur pendant de longues périodes.
• Avant de nettoyer l'appareil, mettez-le hors tension et débranchez-le de l'alimentation électrique. Toute négligence de votre part risque de provoquer un incendie ou un choc électrique.

Demandez à votre revendeur de nettoyer l'intérieur du projecteur environ tous les ans.

Toute poussière accumulée à l'intérieur du projecteur risque de provoquer un incendie ou un mauvais fonctionnement de l'appareil.

Le nettoyage interne sera plus efficace s'il est effectué par temps sec.

• Évitez de nettoyer l'intérieur de l'appareil vous-même, afin d'éviter tout danger.

Débranchez la prise murale.

REMARQUE

Évitez tout impact physique sur la télécommande.

Tout impact physique risque d'endommager ou d'entraîner un mauvais fonctionnement de la télécommande.

• Veillez à ne pas laisser tomber la télécommande par terre.
• Ne placez pas le projecteur ou des objets lourds sur la télécommande.

Prenez soin de l'objectif.

• Fermez la porte coulissante ou le capuchon de l'objectif afin d'éviter de rayer la surface de l'objectif lorsque vous n'utilisez pas le projecteur.
• Ne touchez pas l'objectif afin d'éviter que de la buée ou de la poussière ne détériore la qualité de l'affichage.
• Pour nettoyer l'objectif, utilisez les chiffons spéciaux vendus dans le commerce (ceux qui sont utilisés pour nettoyer les appareils photo, les lunettes de vue, etc.). Veillez à ne pas rayer l'objectif avec des objets durs.

Prenez soin du boîtier et de la télécommande.

Toute négligence de votre part dans l'entretien de ces éléments peut entraîner la décoloration ou l'écaillage de la peinture, etc.

• Utilisez un chiffon doux pour nettoyer le boîtier et le panneau de configuration du projecteur et de la télécommande. Si ces pièces sont très sales, diluez un produit détergent neutre dans un peu d'eau, trempez un chiffon doux dans cette solution et essorez-le, puis essuyez les parties sales avant de passer un chiffon doux et sec dessus. Évitez d'utiliser un produit détergent non dilué directement sur les parties à nettoyer.
• Évitez d'utiliser des aérosols, des solvants, des matières volatiles ou des produits de nettoyage abrasifs.
• Avant d'utiliser des nettoyants chimiques, lisez toujours attentivement la notice et respectez les instructions du mode d'emploi.
• Évitez tout contact prolongé et permanent avec du caoutchouc ou du vinyle.

À propos des points lumineux ou foncés.

Bien que des points lumineux ou foncés puissent apparaître sur l'écran, c'est une caractéristique particulière des affichages à cristaux liquides et en tant que tel ne constitue ni n'implique un défaut de l'appareil.

Faites attention à l'impression de l'afficheur LCD.

Si le projecteur continue à projeter une image immobile, des images arrêtées, des images avec un rapport de 16:9 en cas de panneau 4:3 ou similaire pendant longtemps, ou s'il les projette de façon continue, l'afficheur LCD peut être imprimé.

Consignes de sécurité (suite)

REMARQUE

Note sur les consommables.

La lampe, les panneaux LCD, les polariseurs et autres composants optiques, ainsi que le filtre à air et les ventilateurs de refroidissement ont tous une durée de vie différente. Il peut être nécessaire de remplacer ces pièces après une longue période d'utilisation.

• Ce produit n'est pas conçu pour une utilisation continue sur une longue période. S'il est utilisé de manière continue pendant 6 heures ou plus, ou s'il est utilisé pour un total de 6 heures ou plus chaque jour (même si ladite utilisation n'est pas continue), ou s'il fait l'objet d'utilisations répétées, sa durée de vie peut être réduite et il se peut que les pièces susmentionnées doivent être remplacées moins d'un an après le début de l'utilisation.
• Toute inclinaison effectuée au-delà de la plage de réglage indiquée dans les manuels d'utilisation peut réduire la durée de vie des consommables.

Avant la mise sous tension, laissez suffisamment refroidir le projecteur.

Après avoir mis le projecteur hors tension, avoir appuyé sur le commutateur de réinitialisation ou avoir coupé l'alimentation, laissez le projecteur refroidir suffisamment.

L'électrode risque d'être endommagée et la lampe risque de ne plus s'allumer si le projecteur est utilisé à température élevée.

Évitez toute exposition à de forts rayonnements.

Tout fort rayonnement (tel que les rayonnements directs du soleil ou la lumière artificielle) vers les capteurs de la télécommande peut rendre la télécommande inutilisable.

Évitez les interférences radio.

Toute interférence par radiation risque de déformer les images ou les bruits.

• Évitez l'utilisation de tout générateur radio tel qu'un téléphone mobile, un émetteur-récepteur, etc. à proximité du projecteur.

À propos des caractéristiques d'affichage.

Le mode d'affichage du projecteur (tel que la couleur, le contraste, etc.) dépend des caractéristiques de l'écran, car le projecteur utilise un panneau avec affichage à cristaux liquides. Le mode d'affichage peut varier par rapport à celui d'un écran cathodique.

• Évitez l'utilisation d'un écran polarisant. Il risque d'engendrer des images rouges.

Protocole de mise sous/hors tension.

Afin d'éviter tout problème et sauf indication contraire, effectuez la mise sous/hors tension dans l'ordre mentionné ci-dessous :

• Mettez le projecteur sous tension avant de mettre l'ordinateur ou le magnétoscope sous tension.
• Mettez le projecteur hors tension avant de mettre l'ordinateur ou le magnétoscope hors tension.

Faites attention de ne pas vous fatiguer les yeux.

Reposez-vous les yeux régulièrement.

Réglez le volume sonore à un niveau correct, afin de ne pas déranger les autres.

• Il est préférable de baisser le volume et de fermer les fenêtres la nuit, afin de ne pas déranger le voisinage.

Connexion avec un ordinateur portatif

Lors de la connexion avec un ordinateur portatif, réglez pour valider la sortie vidéo RVB extérieure (réglage sur l'écran à tube cathodique ou simultanément sur l'écran LCD et à tube cathodique).

Veuillez vous reporter au mode d'emploi de l'ordinateur portatif pour plus d'informations.

AVERAGEMENT HAUTE TENSION HAUTE TEMPERATURE HAUTE PRESSION
Le projeteur utilise une lampe en verre à vapeur de mercure à haute pression. Si vous secouez ou que vous érafliez la lampe ou que vous la touchez lorsqu'elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de se griller. Remarquez que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou se grillent dès que vous les utilissez. En outre, si la lampe explose, il peut arriver que des éclats de verre pénétrent dans le logement de la lampe et que des vapeurs de mercure s'échappent à travers les trous d'aération du projeteur.
Comment se débarrasser de la lampe • Ce produit contient une lampe au mercure; Ne la jetez pas à la poubelle avec les déchets ordinaires. Il faut s'en débarrasser conformément à la réglementation s'appliquant à l'environnement. En ce qui concerne le recyclage de la lampe, consultez le site www.lamprecycle.org. (aux Etats-Unis). Pour vous débarrasser du produit, veuillez contacter l'administration compétente en la matière ou www.eiae.org (aux Etats-Unis) ou www.epsc.ca (au Canada). Pour de plus amples informations, contactez votre revendeur.
Débranchez la prise d'alimentation de l' apparéil de la prise de courant.	Si la lampe se brise (elle explode bruyamment), débranchez le cordon électrique de la prise et demandez une lampe de rechange à yours revendeur. Attention car des éclats de verre peuvent endommager l'intérieur du projeteur ou vous blesser, n'essayez donc pas nettoyer le projeteur ou de replacer la lampe par yourselves-même. Si la lampe se brise (elle explode bruyamment), aéréz soigneusement la pièce et évitez de respirer les vapeurs qui sortent des trous d'aération du projeteur ou de les faire pénétrer dans vos yeux ou yours bouche. Avant de replacer une lampe, contrôle si le commutateur de courant est étêt et si le cable d'alimentation est débranché; attendez pendant au moins 45 minutes que la lampe soit suffisamment froide. Si vous touchez une lampe chaude vous risquez de vous brûler et de l'endommager.
	N'ouvre pas le couvercle de la lampe lorsque le projeteur est suspendu. Cela risque d'être dangereux car si la lampe est cassée, des éclats de verre pourraient tomber lorsque vous ouvrrez le couvercle. Comme il est en outre dangereux de travailler en hauteur, besoinz à yours revendeur de remplacez la lampe même si elle ne s'est pas cassée. N'utilise pas le projeteur si le couvercle de la lampe est enlevé. Lorsque vous remplacez la lampe, contrôle si les vis sont solidement visées. Les vis lâches peuvent provoquer des dégâtats matériels ou des lésions personnelles.
	N'utilise que des lampes du type indiquéd. Si la lampe se brise très vite après le premier usage, il peut y avoir un autre type de problème électrique. Dans ce cas, contactez votre revendeur local ou un service après vente autorisé. Manipuez la lampe avec soin: Si vous endommagez la lampe en la secouant ou en l' éraflant, il existe un risque la lampe explode et éclate en morcaux durant son utilisation. L'utilisation prolongée de la lampe peut provoquer un manque de clarté, une absence totale d'éclairment ou même casser la lampe. Quand vous constatze que l'image estASFIRE ou quand l'intensité des fouleurs est trop faible, vous devrez replacer la lampe le plus tôt possible. N'utilise pas de vieilles lampes (ou usées); elles pourrait se briser.

Réglementations

Avertissement FCC

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son opération est sujette aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes interférences reçues, y compris celles capables d'entraver sa bonne marche.

AVERTISSEMENT : Cet appareil génère, utilise et peut irradier des ondes radioélectriques et peut, s'il n'est pas installé conformément aux instructions, provoquer un brouillage préjudiciable aux communications radio. Cependant, il n'existe aucune garantie contre le risque d'interférences pour une installation donnée. Si cet appareil provoque un brouillage préjudiciable à la réception des ondes radio ou de télévision, lorsque vous l'allumez ou que vous l'éteignez, essayez d'y remédier en appliquant l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'appareil et le récepteur.
• Branchez l'appareil sur une prise ou un circuit autre que celui sur lequel est branché le récepteur.
• Consultez votre revendeur ou un installateur de radio/télévision compétent.

INSTRUCTIONS POUR LES UTILISATEURS : Certains câbles doivent être munis de prise moulée. Utilisez le câble auxiliaire ou un câble dédié pour la connexion. Si les câbles ne disposent que d'une prise moulée, branchez cette prise sur le projecteur.

Pour les utilisateurs au Canada

AVIS : Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Garantie et service après-vente

Sauf pour les dysfonctionnements (décrits dans le premier paragraphe d'AVERTISSEMENT de ce manuel), en cas de problème consultez d'abord le chapitre "Dépannage" du "Guide d'utilisation" et effectuez tous les contrôles conseillés. Si le problème persiste, adressez-vous à votre revendeur ou au service après-vente. On vous indiquera quelle condition de la garantie s'applique.

Introduction 3

Caractéristiques 3

Vérification du contenu de l'emballage . . 3

Identification des pièces composantes . . 4

Mise en place 7

Disposition 7

Connecter vos appareils 10

Connecter l'alimentation électrique . . . 15

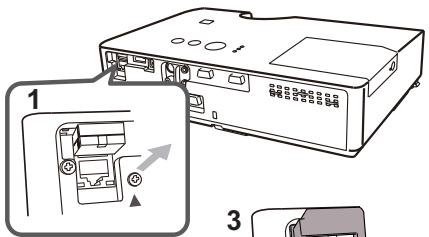

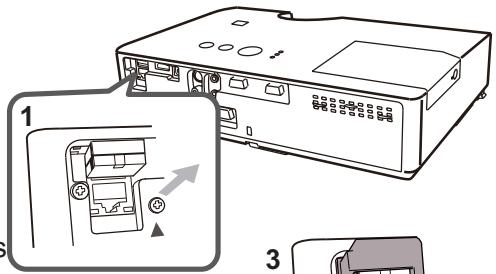

Attacher le couvercle de l'adaptateur . 16

Utiliser la barre et le logement de sécurité . . . 16

Télécommande 17

Mise en place des piles 17

À propos du signal de la télécommande . . . 17

Utiliser la télécommande en tant que souris et clavier d'ordinateur . . 18

Mise sous/hors tension 19

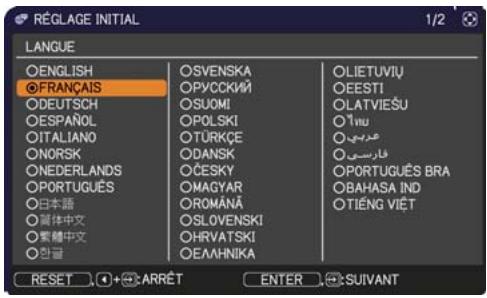

Mise sous tension 19

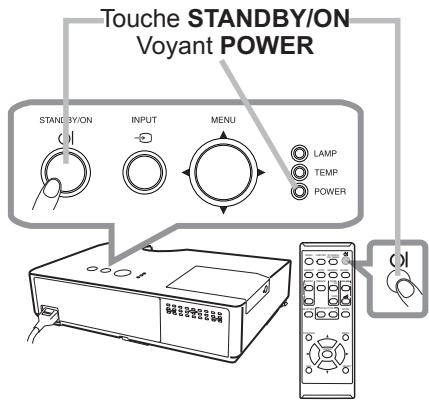

Mise hors tension 20

Opération 21

Régler le volume 21

Coupure temporaire du son 21

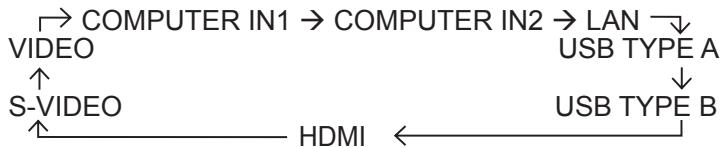

Sélectionner un signal d'entrée 22

Régler un signal d'entrée 23

Sélectionner un rapport de format 23

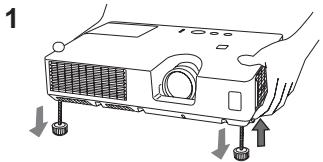

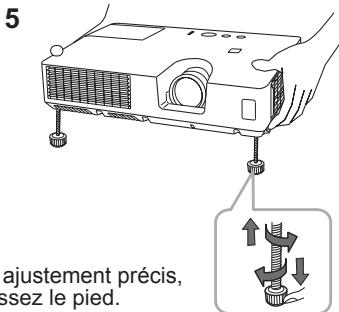

Régler l'élévateur du projecteur 24

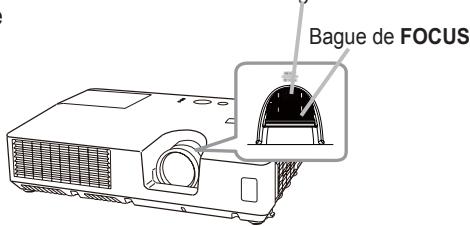

Régler le zoom et la mise au point 24

Utiliser la fonction de réglage automatique 25

Régler la position 25

Corriger les distorsions trapézoïdales 26

Utiliser la fonction de grossissement 27

Effacement temporaire de l'écran 28

Effacer l'écran temporairement 28

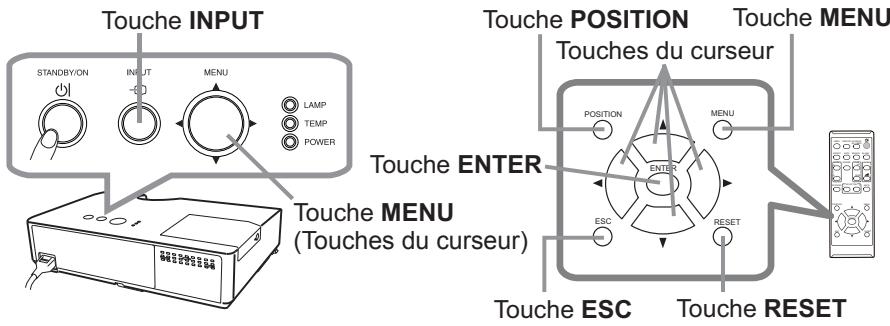

Utiliser la fonction de menu 29

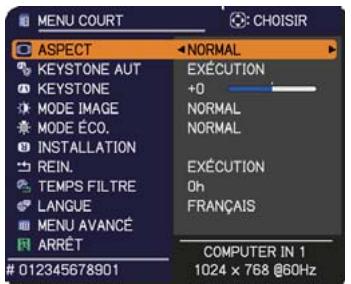

MENU COURT 31

ASPECT, KEYSTONE AUT, KEYSTONE, MODE IMAGE, MODE ÉCO., INSTALLATION, REIN., TEMPS FILTRÉ, LANGUAGE, MENU AVANCÉ, ARRÊT

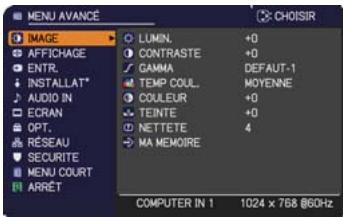

Menu IMAGE 33

LUMIN., CONTRASTE, GAMMA, TEMP COUL., COULEUR, TEINTE, NETTETE, MA MEMOIRE

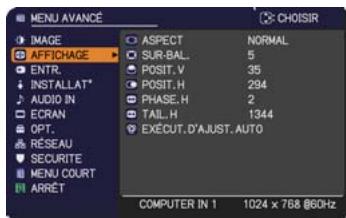

Menu AFFICHAGE 36

ASPECT, SUR-BAL., POSIT.V, POSIT.H,

PHASE.H, TAIL.H, EXECT.D'AJUST.AUTO

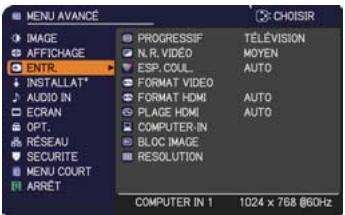

Menu ENTR. 39

Nettoyer et remplacer le filtre à air . . . 95

Autres procédures d'entretien 97

Dépannage 98

Messages liés 98

A propos des voyants de lampes . 100

Réinitialiser tous les réglages 102

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil . 102

Caractéristiques techniques . .107

Introduction

Le projecteur vous offre les fonctions suivantes.

✓ Le projecteur est équipé d'une grande variété de ports I/O pour couvrir tous vos besoins professionnels. Le port HDMI permet l'utilisation d'accessoires images numériques variés pour de meilleures images à l'écran. ✓ Si vous insérez un périphérique de stockage USB, comme une clé USB, dans le port USB TYPE A et sélectionnez le port comme source d'entrée, vous pourrez voir les images enregistrées sur le périphérique. ✓ Ce projecteur peut être contrôlé et surveillé via une connexion à un réseau local (LAN). De plus, vous pouvez utiliser l'adaptateur USB sans fil désigné (en option) pour établir une connexion LAN sans fil. ✓ Ce projecteur compact et léger utilise un système de ventilation frontale qui améliore le confort de l'utilisateur en évacuant l'air chaud loin de lui.

Vérification du contenu de l'emballage

Veuillez consulter la section Contenu de l'emballage dans le manuel papier Manuel d'utilisation (résumé). Notre projecteur doit être accompagné des éléments y étant indiqués. Si l'un ou l'autre des accessoires n'est pas présent dans l'emballage, contactez immédiatement votre revendeur.

△ AVERTISSEMENT ▷ Conserver les petites pièces à l'écart des enfants et des animaux. Ne pas mettre dans la bouche. En cas d'ingestion, consulter immédiatement un médecin afin qu'il prescrive un traitement d'urgence.

REMARQUE • Conservez l'emballage d'origine pour une ré-expédition future. Pour déplacer le projecteur, assurez-vous de bien utiliser l'emballage d'origine. Faites particulièrement attention à la partie de l'objectif.

• Le projecteur peut émettre un bruit de cliquetis lorsqu'il est incliné, déplacé ou secoué, si un volet contrôlant le flux de l'air à l'intérieur du projecteur a bougé. Sachez qu'il ne s'agit pas d'une défaillance ou d'un dysfonctionnement.

Identification des pièces composantes

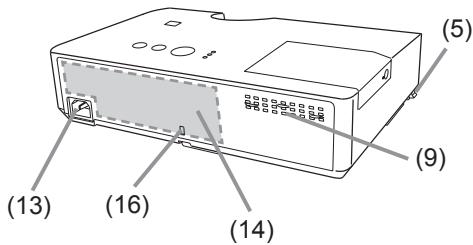

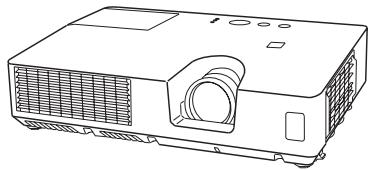

Projecteur

(1) Couvercle de la lampe (93) La lampe est à l'intérieur. (2) Bague de mise au point (24) (3) Bague de zoom (24) (4) Panneau de contrôle (15) (5) Boutons de l'élévateur (x 2) (24) (6) Pieds de l'élévateur (x 2) (24) (7) Capteur distant (17) (8) Objectif (97) (9) Entrées d'air (10) Couvre-filtre (95) Le filtre à air et l'entrée d'air sont à l'intérieur. (11) Haut-parleur (46) (12) Bouches d'air (13) AC IN (Prise de courant alternatif) (15) (14) Panneau arrière (5) (15) Barre de sécurité (16) (16) Accroche de sécurité (16)

CHALEUR! (12)

△ AVERTISSEMENT ▷ N'ouvrez jamais le produit et ne tentez pas de le démonter, sauf instruction contraire dans les manuels. Veillez à ce que le projecteur soit bien stable. Ne soumettez le produit à aucun choc ni aucune pression. ▷ Ne regardez pas à l'intérieur du projecteur ni dans les ouvertures pendant que la lampe est allumée.

ATTENTION Ne pas toucher les endroits à proximité de la couverture de la lampe et des bouches d'air pendant ou juste après l'utilisation en raison de la forte chaleur.

▸ Ne rien fixer à l'objectif, à l'exception du cache-objectif de ce projecteur, car cela pourrait endommager l'objectif, par exemple le faire fondre.

(voir page suivante)

Identification des pièces composantes (suite)

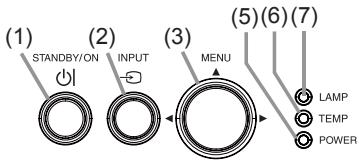

Panneau de contrôle

(1) Touche STANDBY/ON (19) (2) Touche INPUT (22, 29) (3) Touche MENU (29)

Il est constitué de quatre curseurs.

(4) Touche ECO (44) (5) Voyant POWER (19,100) (6) Voyant TEMP (100) (7) Voyant LAMP (100)

Panneau arrière (m11~14)

(1) Port LAN (8) Port AUDIO IN2 (2) Port USB TYPE A (9) Port COMPUTER IN1 (3) Port HDMI (10) Port COMPUTER IN2 (4) Port USB TYPE B (11) Port AUDIO OUT (5) Port VIDEO (12) Port MONITOR OUT (6) Port S-VIDEO (13) Port CONTROL (7) Port AUDIO IN1

(voir page suivante)

Arrière de la télécommande

Mise en place

Installer le projecteur en fonction de l'environnement et de l'usage envisagé.

En cas d'installation spécifique, notamment dans le cas d'une suspension au plafond, les accessoires de montage spécifiés (Caractéristiques techniques dans le Manuel d'utilisation (résumé)) et une maintenance spécifique peuvent s'avérer nécessaires. Avant d'installer le projecteur, demandez conseil à votre revendeur.

Disposition

Se reporter aux tableaux T-1 et T-2 sur l'arrière de Manuel d'utilisation (résumé) et à ce qui suit pour déterminer la taille de l'écran et la distance de projection. Les valeurs montrées dans la table sont calculées pour un écran de taille complète.

(a) Le format d'écran (en diagonale) Distance du projecteur à l'écran (± 10%, à partir du projecteur) (1), (2) Hauteur d'écran (± 10%)

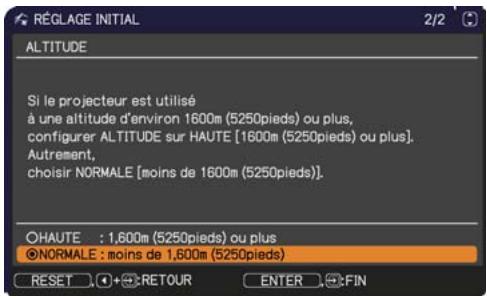

• Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 feet) ou supérieure, régler le ALTITUDE de l'élément SERVICE dans le menu OPT. à HAUTE (57). Sinon, réglez-la sur NORMAL. Si le projecteur est utilisé avec un mauvais réglage, cela risque d'endommager le projecteur ou les pièces qui se trouvent à l'intérieur.

(voir page suivante)

Disposition (suite)

AVERTISSEMENT Installer le projecteur à un endroit où vous avez facilement accès à la prise de courant. En cas d'anomalie, débranchez immédiatement le projecteur. Sinon, vous risquez de déclencher un incendie ou un choc électrique. Veiller à ce que le projecteur soit bien stable. En cas de chute ou de basculement du projecteur, ce dernier et les objets alentour risquent d'être endommagés. Il existe également un risque d'incendie et/ou de choc électrique si vous utilisez un projecteur endommagé.

• Ne pas mettre le projecteur dans des endroits instables, comme une surface inclinée, des endroits soumis à des vibrations, en haut d'une table bancale, ou sur une surface plus petite que le projecteur.
• Ne placez pas le projecteur sur le côté, ou à la verticale.
• Ne rien fixer ni sur le projecteur, à moins que le manuel ne spécifie le contraire.
• Ne pas utiliser d'accessoires de montage autres que ceux spécifiés par le fabricant. Lisez attentivement le manuel des accessoires de montage et conservez-le à des fins de référence.
• Pour une installation spéciale, type montage au plafond, ne pas oublier de consulter d'abord votre revendeur.

Ne pas installer le projecteur à proximité d'objets thermoconducteurs ou inflammables. Ces objets, s'ils sont chauffés par le projecteur, pourraient déclencher un incendie et causer des brûlures. - Ne pas mettre le projecteur sur une étagère métallique. Ne placez pas le projecteur dans un endroit où sont utilisées des huiles, comme de l'huile de cuisson ou de l'huile de machine. L'huile peut affecter le produit, entraînant un dysfonctionnement ou une chute depuis l'emplacement d'installation. Ne placez pas le projecteur dans un endroit où il risquerait d'être mouillé. Il existe un risque d'incendie, de choc électrique et/ou de dysfonctionnement du projecteur s'il est humide ou si un liquide y est renversé. - Ne pas installer le projecteur près de l'eau, comme dans une salle de bains, une cuisine ou au bord d'une piscine. - Ne pas mettre le projecteur dehors ou près de la fenêtre. - Ne placez aucun objet contenant du liquide à proximité du projecteur.

(voir page suivante)

Disposition (suite)

ATTENTION Placez le projecteur dans un endroit frais et assurez-vous que la ventilation y est suffisante. Le projecteur peut s'éteindre automatiquement ou mal fonctionner si sa température interne est trop élevée. Il existe également un risque d'incendie et/ou de choc électrique si vous utilisez un projecteur endommagé.

• Ne placez pas le projecteur dans un lieu directement exposé aux rayons du soleil, ni à proximité d'un objet chaud tel qu'un appareil de chauffage.
• Ne placez pas le projecteur dans un endroit où l'air d'un climatiseur ou appareil équivalent soufflerait directement dessus.
• Laissez un espace libre d'au moins 30 cm entre les côtés du projecteur et tout autre objet tel qu'un mur.
• Ne placez pas le projecteur sur un tapis, sur un coussin ou sur de la literie.
• Évitez de boucher, bloquer ou recouvrir d'une autre manière les orifices de ventilation du projecteur. Ne rien mettre autour des entrées d'air du projecteur susceptible d'être aspiré ou de se coincer dans les entrées d'air.
• Ne pas installer le projecteur dans des endroits exposés aux champs magnétiques. Le faire peut provoquer un dysfonctionnement des ventilateurs de refroidissement à l'intérieur du projecteur.

Évitez de placer le projecteur dans des endroits à forte concentration de fumée, d'humidité ou de poussière. Il existe un risque d'incendie, de choc électrique et/ou de dysfonctionnement du projecteur s'il est placé dans un tel endroit.

• Ne pas mettre le projecteur près d'humidificateurs. Surtout d'un humidificateur à ultrasons, puisque le chlore et les minéraux présents dans l'eau du robinet sont atomisés et pourraient se déposer dans le projecteur et causer ainsi une dégradation de l'image ou d'autres problèmes.
• Ne pas installer le projecteur dans un endroit fumeur, une cuisine, un couloir ou près de la fenêtre.

AVIS - Positionnez le projecteur de sorte que son capteur de signaux distant ne soit pas exposé directement aux rayons du soleil.

• Ne placez pas le produit dans un endroit potentiellement soumis à des perturbations radioélectriques.
• Vérifiez et corrigez le réglage de ALTITUDE DE SERVICE dans le menu OPT. selon l'environnement d'utilisation (157). Si le projecteur est utilisé avec un mauvais réglage, cela risque d'endommager le projecteur ou les pièces qui se trouvent à l'intérieur.
• Tenez les objets thermosensibles à l'écart du projecteur. Sinon, ils risquent d'être endommagés par la chaleur dégagée par le projecteur.

Connectez vos appareils

Avant de raccorder le projecteur à un appareil, vérifiez dans le manuel de l'appareil qu'il est bien adapté à une utilisation avec ce projecteur et préparez les éléments nécessaires à la connexion, à savoir un câble convenant au signal de l'appareil. Consultez votre revendeur si l'accessoire nécessaire n'a pas été livré avec le produit ou s'il est endommagé.

Procédez à la connexion après avoir vérifié que le projecteur et les périphériques sont hors tension, en vous reportant aux instructions suivantes. Reportez-vous aux figures des pages suivantes.

Avant de connecter le projecteur à un système réseau, lisez aussi le Guide réseau.

AVERTISSEMENT : N'utilisez que les accessoires adaptés. Vous risqueriez autrement de provoquer un incendie ou d'endommager l'appareil et le projecteur.

• Utilisez uniquement les accessoires spécifiés ou recommandés par le fabricant du projecteur. Il peut faire l'objet d'une norme.
• Ne démontez pas et ne modifiez pas le projecteur et les accessoires.
• N'utilisez pas d'accessoires endommagés. Veillez à ne pas endommager les accessoires. Disposez les câbles de manière à ce qu'ils ne puissent être piétinés ou écrasés.

ATTENTION : Pour un câble qui a une âme uniquement sur une extrémité, connectez l'âme au projecteur. Les réglementations EMI peuvent l'exiger.

REMARQUE : Ne mettez pas le projecteur sous ou hors tension alors qu'il est connecté à un appareil en fonctionnement, à moins que le manuel de l'appareil n'indique de le faire. Vous risqueriez autrement de provoquer un dysfonctionnement de l'appareil ou du projecteur. - La fonction de certains ports d'entrée peut être sélectionnée en fonction de vos besoins d'utilisation. Consultez la page de référence indiquée à côté de chaque port sur l'illustration suivante. - Prenez garde de ne pas raccorder par erreur un connecteur à un port erroné. Vous risqueriez autrement de provoquer un dysfonctionnement de l'appareil ou du projecteur. - Lors de la connexion, assurez-vous que la forme du connecteur de câble est adaptée au port auquel il se connecte. - Vissez soigneusement les vis sur les connecteurs. - Les ports d'entrée du projecteur étant disposés dans une cavité, utilisez les câbles terminés par des prises droites et non ceux terminés par des prises en L.

À propos des capacités Plug-and-Play

• Plug-and-Play est un système qui relie un ordinateur, son système d'exploitation et les périphériques (c.-à-d. les unités d'affichage). Ce projecteur est compatible avec la norme VESA DDC 2B. La fonction Plug-and-Play peut être utilisée en connectant ce projecteur à un ordinateur compatible avec la norme VESA DDC (canal de données d'affichage).
• Profitez de cette fonction en connectant un câble d'ordinateur au port COMPUTER IN1 (compatible DDC 2B). Plug-and-Play ne fonctionnera peut-être pas correctement si un autre type de connexion est utilisé.
• Veuillez utiliser les pilotes standard de votre ordinateur, car ce projecteur est un écran Plug-and-Play.

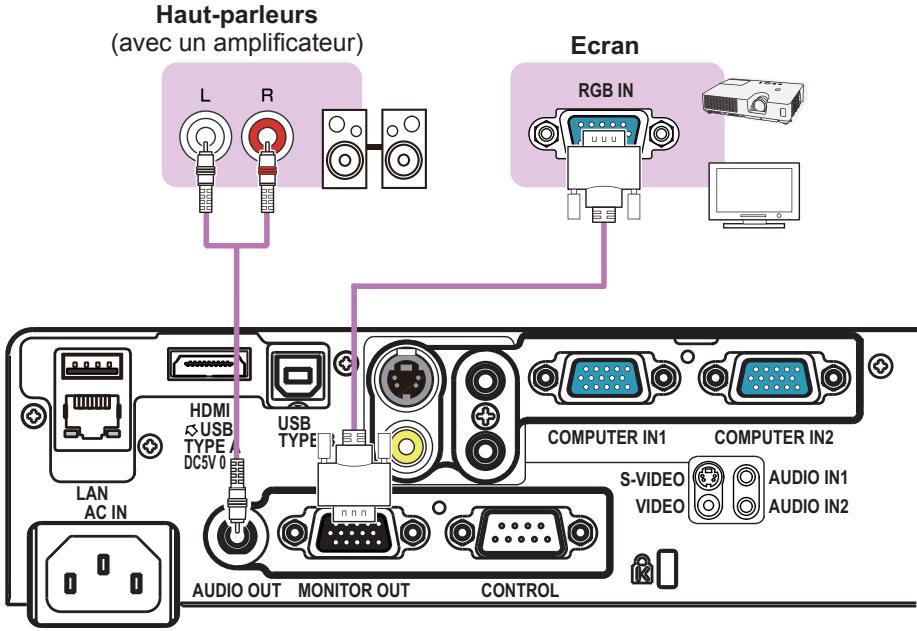

Connecter vos appareils (suite)

Ordinateur

REMARQUE - Avant de connecter le projecteur à un ordinateur, consultez le manuel de l'ordinateur et vérifiez la compatibilité du niveau du signal, les méthodes de synchronisation et la sortie de la résolution d'affichage vers le projecteur.

• Des adaptateurs peuvent être nécessaires pour l'entrée de certains signaux sur ce projecteur.
• Certains ordinateurs possèdent des modes d'affichage écran multiples qui peuvent comprendre certains signaux qui ne sont pas compatibles avec ce projecteur.
• Bien que ce projecteur puisse afficher des signaux avec une résolution atteignant UXGA (1600 x 1200), le signal sera converti en la résolution du panneau du projecteur avant son affichage. Les meilleures performances d'affichage seront obtenues si la résolution du signal d'entrée et celle du panneau du projecteur sont identiques.
• Si vous connectez ce projecteur et un ordinateur portable, il vous faudra émettre l'affichage sur un moniteur externe ou émettre les images simultanément sur l'affichage interne et un moniteur externe. Consultez le manuel de l'ordinateur pour le réglage.
• Selon le signal d'entrée, la fonction d'ajustement automatique de ce projecteur peut prendre un certain temps et ne pas fonctionner correctement.
• Veuillez noter qu'un signal composite de synchronisation ou un signal de synchronisation sur le vert peut perturber la fonction d'ajustement automatique de ce projecteur (41).
• Si la fonction d'ajustement automatique ne fonctionne pas correctement, il se peut que vous ne voyiez pas la boîte de dialogue pour régler la résolution d'affichage. Le cas échéant, utilisez un périphérique d'affichage externe. Cela vous permettra peut-être de voir la boîte de dialogue et de définir une résolution d'affichage appropriée.

Connecter vos appareils (suite)

ATTENTION : Avant de connecter le projecteur à un réseau, veillez à obtenir le consentement de l'administrateur de réseau.

▸ Ne pas connecter le port LAN à un réseau quelconque qui pourrait avoir une tension excessive. ▸ L'adaptateur USB sans fil désigné, vendu séparément en option, est nécessaire pour utiliser la fonction réseau sans fil de ce projecteur. ▸ Avant de retirer le périphérique de stockage USB du port du projecteur, veillez à utiliser la fonction RETIR. PRISE USB sur l'écran Thumbnail pour protéger vos données (83). ▸ Ne pas utiliser de câble ou de dispositif de rallonge lors de la connexion de l'adaptateur au projecteur. Avant d'insérer ou de retirer l'adaptateur USB sans fil du projecteur, éteindre le projecteur et débrancher la prise du mur. Ne pas toucher l'adaptateur USB sans fil lorsque le projecteur est alimenté. Pour connecter le câble LAN et le dispositif USB au projecteur, utiliser un câble LAN plat du côté visible de la prise. Dans le cas contraire, les deux ne pourront être branchés correctement ou le câble pourrait se casser (panne).

REMARQUE : Si un périphérique de stockage USB surdimensionné bloque le port LAN, utilisez une rallonge USB pour connecter le périphérique de stockage USB.

(voir page suivante)

Connecter vos appareils (suite)

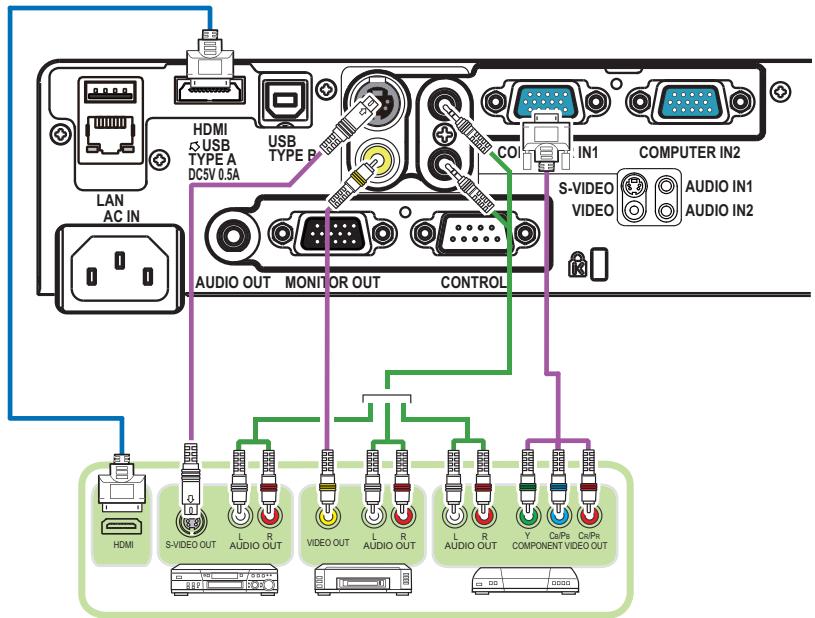

Lecteur VCR/DVD/Blu-ray Disc™

REMARQUE : Le port HDMI de ce modèle est compatible avec HDCP (High-bandwidth Digital Content Protection) et par conséquent peut afficher un signal vidéo en provenance de lecteurs DVD ou similaire compatibles avec HDCP.

• L'HDMI est compatible avec les signaux suivants. Signal vidéo : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Signal audio : Format PCM linéaire Fréquence d'échantillonnage 48 kHz / 44,1 kHz / 32 kHz
• Ce projecteur peut être connecté à un autre équipement possédant un connecteur HDMITM, mais avec certains appareils, le projecteur pourra ne pas fonctionner correctement, par exemple pas d'image.
• S'assurer d'utiliser un câble HDMI™ doté du logo HDMI™.
• Utiliser un câble HDMI™ certifié de catégorie 2 pour entrer le signal 1080p@50/60 dans le projecteur.
• Lorsque le projecteur est connecté à un périphérique équipé d'un connecteur DVI, utilisez un câble DVI à HDMI™ pour le connecter à l'entrée HDMI.

(voir page suivante)

Connecter vos appareils (suite)

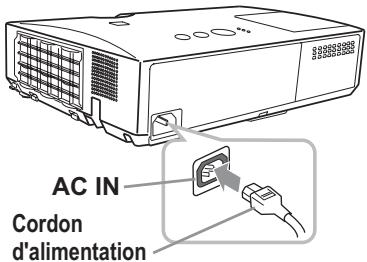

Connecter l'alimentation électrique

1. Connectez le connecteur du cordon d'alimentation à la prise AC IN (c.a.) du projecteur.
2. Connectez fermement la prise du cordon d'alimentation à la prise électrique. Quelques secondes après l'insertion, le voyant POWER s'allumera en orange et en continu.

Ne pas oublier que lorsque la fonction ALLUM. d'al DIRECT est active (53), la connexion à l'alimentation allumera le projecteur.

AVERTISSEMENT Redoubler de prudence lors de la connexion du cordon d'alimentation électrique car des connexions inappropriées ou défectueuses peuvent provoquer un incendie et/ou un choc électrique. - Ne touchez pas au cordon électrique lorsque vous avez les mains mouillées. - Utilisez uniquement le cordon d'alimentation fourni avec le projecteur. S'il est endommagé, contactez le revendeur pour en obtenir un nouveau. Ne modifiez jamais le cordon d'alimentation. - Connectez uniquement le cordon d'alimentation à une prise correspondant à sa tension. La prise électrique doit se trouver à proximité du projecteur et être aisément accessible. Retirez le cordon d'alimentation pour une déconnexion totale. - Ne branchez pas plusieurs dispositifs sur la même prise électrique. Cela pourrait surcharger la prise et les connecteurs, ou provoquer un faux contact, un incendie, une électrocution ou encore d'autres accidents. - Branchez la prise de masse de l'alimentation de l'unité à la masse du bâtiment en utilisant un câble d'alimentation approprié (fourni).

AVIS Ce produit est également conçu pour les systèmes électriques de régime IT ayant une tension phase-phase de 220 à 240 V.

Attacher le couvercle de l'adaptateur

Utilisez le couvercle de l'adaptateur fourni pour éviter que l'adaptateur USB sans fil ne se dégage facilement.

1. Desserrez la vis (marquée d'un triangle) à la partie inférieure droite du port USB TYPE A.
2. Placez la languette du couvercle dans le trou situé à la partie supérieure gauche du port USB TYPE A dans le sens de la flèche.
3. Alignez les trous des vis sur le projecteur et le couvercle. Puis insérez les vis déposées du projecteur dans le trou et serrez-les.

Languette

AVERTISSEMENT Conservez les petites pièces à l'écart des enfants et des animaux. Ne pas les mettre dans la bouche.

Utiliser la barre et le logement de sécurité

Une chaîne ou un câble antivol disponible dans le commerce peut être attaché à la barre de sécurité du projecteur.

Reportez-vous à la figure pour installer une chaîne ou un câble antivol.

Le projecteur est aussi équipé d'un logement de sécurité pour le verrou Kensington.

Pour de plus amples informations, consultez le manuel de l'outil de sécurité. 12 mm

Chaîne ou câble antivol, barre de sécurité

AVERTISSEMENT : N'utilisez pas la barre de sécurité et le logement de sécurité pour empêcher le projecteur de tomber ; ils ne sont pas conçus à cette fin. ATTENTION : Ne placez pas la chaîne ou le câble antivol à proximité des bouches d'air. Une forte chaleur pourrait s'y accumuler.

REMARQUE : La barre et le logement de sécurité ne sont pas des mesures antivol à toute épreuve. Ils sont prévus pour être utilisés comme des mesures antivol additionnelles.

Télécommande

Mise en place des piles

Veuillez placer les piles dans la télécommande avant utilisation. Remplacez les piles dès les premiers signes de dysfonctionnement de la télécommande. Retirez les piles de la télécommande et disposez-les dans un lieu sûr si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

1. Retirez le couvercle à piles en tirant sur son crochet.
2. Alignez et insérez les deux piles AA (HITACHI MAXELL, n° de pièce LR6 ou R6P) en respectant leurs bornes positive et négative, comme indiqué dans la télécommande.
3. Replacez le couvercle à piles dans la direction de la flèche en le poussant jusqu'au déclic.

1

AVERTISSEMENT : Manipulez toujours les piles avec soin et utilisez-les uniquement de la manière indiquée. Un mauvais usage des piles comporte des risques d'explosion, de fissuration ou de fuite, pouvant causer un incendie, une blessure et/ou polluer l'environnement immédiat.

• Assurez-vous de toujours utiliser les piles spécifiées. Ne pas utiliser simultanément des piles de types différents. Ne pas associer une pile neuve et une pile usagée. Lors de l'insertion des piles, assurez-vous que les bornes positive et négative sont correctement alignées.
• Conserver la pile dans un endroit hors de portée des enfants et des animaux domestiques.
• Ne pas recharger, court-circuiter, souder ou démonter une pile.
• Éviter le contact des piles avec le feu ou l'eau. Conserver les piles dans un endroit frais et sec.
• Si vous observez une fuite des piles, essuyez la fuite, puis remplacez la pile. Si la fuite adhère à votre corps ou à vos vêtements, rincez immédiatement et abondamment à l'eau.
• Respecter les réglementations en vigueur localement concernant la mise au rebut des piles.

À propos du signal de la télécommande

La télécommande fonctionne avec le capteur distant du projecteur. Un capteur distant est situé à l'avant de ce projecteur.

Chaque capteur, lorsqu'il est activé, capte le signal dans le rayon suivant :

60 degrés (30 degrés de part et d'autre du capteur) dans une limite d'environ 3 mètres.

REMARQUE • Le signal de télécommande réfléchi sur l'écran ou autre peut être disponible. S'il est difficile d'envoyer un signal directement au capteur, essayez de réfléchir le signal. - La télécommande utilise une lumière infrarouge pour envoyer des signaux au projecteur (DEL Classe 1) ; aussi, assurez-vous qu'il n'y a aucun obstacle pouvant stopper le signal émis par la télécommande. - La télécommande peut montrer des signes de dysfonctionnement si une lumière forte (telle que la lumière directe du soleil) ou une source de lumière très proche (telle qu'une lampe fluorescente) atteint le capteur distant du projecteur. Ajustez la position du projecteur pour éviter ces sources de lumière.

Utiliser la télécommande en tant que souris et clavier d'ordinateur

La télécommande fournie fonctionne comme une simple souris et un clavier d'ordinateur lorsque le port USB TYPE B du projecteur et le port USB de type A de l'ordinateur sont raccordés et que SOURIS est sélectionné comme rubrique USB TYPE B du menu OPT. (54).

(1) Touche PAGE UP : Appuyez sur la touche PAGE UP. (2) Touche PAGE DOWN : Appuyez sur la touche PAGE DOWN. (3) Touche gauche de la souris : Appuyez sur la touche ENTER. (4) Pointeur de déplacement : Utilisez les touches ▲, ▼, ◀ et ▶ du curseur. (5) Touche ESC : Appuyez sur la touche ESC. (6) Touche droite de la souris : Appuyez sur la touche RESET.

AVIS ▸ Un mauvais usage de la fonction de souris et de clavier simplifiés peut endommager votre matériel. Lorsque vous utilisez cette fonction, connectez uniquement ce produit à un ordinateur. Assurez-vous de consulter le manuel d'utilisation de l'ordinateur avant de connecter celui-ci à ce produit.

REMARQUE Si la fonction souris et clavier simplifiés de ce produit ne fonctionne pas correctement, effectuez les vérifications suivantes.

• Quand un câble USB connecte ce projecteur à un ordinateur équipé d'un dispositif de pointage interne (par ex. trackball) comme dans le cas des ordinateurs portables, ouvrez le menu de paramétrage du BIOS, puis choisissez la souris externe, et désactivez le dispositif de pointage interne car ce dernier peut avoir la priorité sur cette fonction.
• Cette fonction nécessite une version de Windows supérieure ou équivalente à Windows 95 OSR 2.1. Elle peut également ne pas fonctionner selon la configuration de l'ordinateur et les pilotes de souris. Cette fonction est disponible pour tous les ordinateurs qui peuvent utiliser une souris ou un clavier USB commun.
• Certaines actions ne sont pas possibles : par exemple, vous ne pouvez pas appuyer sur deux touches simultanément pour déplacer le pointeur de la souris en diagonale.
• Cette fonction est activée uniquement quand le projecteur fonctionne correctement.
• Cette fonction n'est pas disponible dans les cas suivants :
• Lors du préchauffage de la lampe. (Le voyant POWER clignote en vert.)
• Lorsque le port USB TYPE A ou USB TYPE B est sélectionné.
• Lors de l'affichage des écrans SUPPR.(47), MODELE(51) ou MES IMAGES(71).
• Lors de l'affichage de n'importe quel menu à l'écran.
• Lors de l'utilisation des curseurs pour utiliser les fonctions de l'écran ou du son, telles que l'ajustement du volume, le réglage des trapézoïdales, la correction de la position de l'image et le grossissement de l'écran.

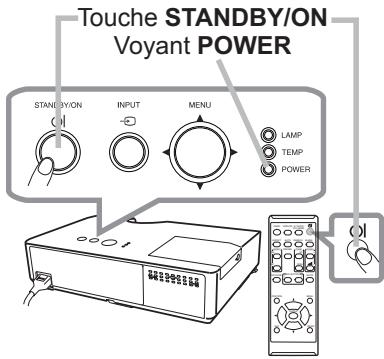

Mise sous/hors-tension

Mise sous tension

1. Assurez-vous que le cordon d'alimentation est solidement et correctement branché au projecteur et à la prise.
2. Assurez-vous que le voyant POWER reste constamment allumé en orange (100). Ôtez ensuite le protège-objectif.
3. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande.

La lampe du projecteur s'allumera et l'indicateur POWER va se mettre à clignoter en vert.

Quand la mise sous tension est achevée, l'indicateur s'arrête de clignoter et reste allumé en permanence en vert (100).

Pour afficher l'image, sélectionnez le signal d'entrée selon la section Sélectionner un signal d'entrée (22).

Au démarrage, le menu RÉGLAGE INITIAL sera affiché par défaut. Lorsque le menu RÉGLAGE INITIAL est réglé, il ne s'affichera pas jusqu'à ce que le RÉGLAGE USINE (62) soit exécuté. Si vous souhaitez modifier les paramètres, veuillez consulter les menus LANGUAGE (47) et ALTITUDE (57).

(1) Langue : Utiliser les boutons ▲/▼/◀/▶ pour sélectionner la langue voulue et appuyer sur le bouton ENTER de la télécommande ou sur le bouton INPUT du projecteur. (2) Altitude : Utiliser les boutons ▲/▼ pour sélectionner NORMALE lorsque l'altitude est inférieure à 1600 m (5250 pieds), sinon sélectionner HAUTE et appuyer sur le bouton ENTER de la télécommande ou sur le bouton INPUT du projecteur.

Mise hors tension

1. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande. Le message « Mise hors tension ? » va apparaître sur l'écran pendant environ 5 secondes.
2. Appuyez sur la touche STANDBY/ON une nouvelle fois lorsque le message est affiché. La lampe du projecteur va s'éteindre et le voyant POWER va commencer à clignoter en orange. Ensuite, le voyant POWER va s'arrêter de clignoter et s'éclairer en continu en orange quand le refroidissement de la lampe sera terminé (100).

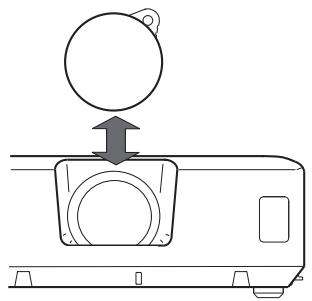

3. Fixer la protection d'objectif après que le voyant POWER s'allume en orange et en continu.

Après l'avoir mis hors tension, ne remettez pas le projecteur sous tension pendant au moins dix minutes. Par ailleurs, n'éteignez pas le projecteur juste après l'avoir allumé. Cela risquerait de provoquer le dysfonctionnement de la lampe ou de raccourcir la durée de vie de certaines pièces, y compris la lampe.

▲ AVERTISSEMENT ▶ Une lumière puissante est émise quand le projecteur est mis sous tension. Ne regardez pas dans l'objectif ou à l'intérieur du projecteur à travers l'un de ses orifices. ▶ Ne touchez pas les endroits à proximité de la couverture de la lampe et des bouches d'air pendant ou juste après l'utilisation en raison de la forte chaleur.

REMARQUE · Mettez les appareils sous/hors tension dans le bon ordre. Mettez le projecteur sous tension avant les appareils qui y sont branchés. - Ce projecteur est équipé d'une fonction qui lui permet d'être mis sous/hors tension automatiquement. Voir les rubriques ALLUM. DIRECT (53) et AUTO OFF (54) du menu OPT.

Précautions relatives à la fixation et au retrait du capuchon-objectif Lorsque vous fixez ou retirez le capuchon d'objectif, déplacez-le verticalement de haut en bas tout en maintenant le bouton à droite comme illustré sur la figure.

Opération

Régler le volume

1. Utilisez les touches VOLUME +/VOLUME - pour régler le volume.

Une boîte de dialogue apparaîtra à l'écran pour vous aider à régler le volume. Même si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

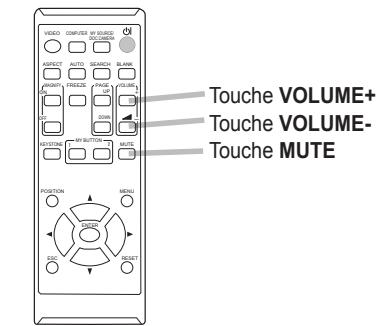

Touche VOLUME +/-

• Lorsque est sélectionné pour le port d'entrée d'image utilisé, le réglage du volume est désactivé. Veuillez vous référer à la rubrique SOURCE AUDIO du menu AUDIO IN (46).
• Même si le projecteur est en état d'attente, le volume est réglable lorsque les deux conditions suivantes sont vraies :
• Une option autre que est sélectionnée pour le paramètre PAUSE de la rubrique SOURCE AUDIO du menu AUDIO IN (46).
• NORMAL est sélectionné pour la rubrique MODE PAUSE du menu INSTALLAT (45).
• En mode Attente, le volume du microphone est ajustable avec les boutons VOLUME +/- de la télécommande, en synchronisation avec le projecteur.

Coupure temporaire du son

1. Appuyez sur la touche MUTE de la télécommande.

Pour rétablir le son, appuyez sur la touche MUTE, VOLUME + ou VOLUME -. Même si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

• Lorsque est sélectionné pour le port d'entrée d'image utilisé, le son reste toujours coupé. Veuillez vous référer à la rubrique SOURCE AUDIO du menu AUDIO IN (46).
• S.T.C. (Closed Caption: sous-titres) est automatiquement activée lorsque le son est coupé et en cas de réception des signaux d'entrées contenant des sous-titres. Cette fonction est disponible uniquement lorsque un signal est NTSC pour VIDEO ou S-VIDEO, ou 480i@60 pour COMPUTER IN1 ou COMPUTER IN2, ou encore lorsque AUTO est sélectionné pour AFFICHER dans le menu S.T.C. au sein du menu ECRAN (52).

Touche MUTE

Sélectionner un signal d'entrée

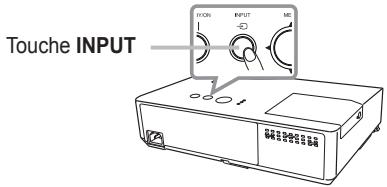

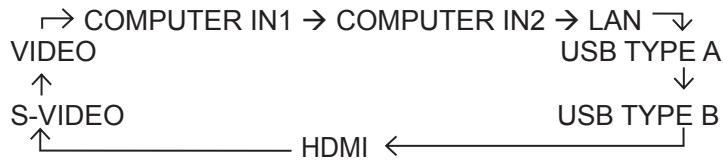

1 Appuyez sur la touche INPUT du projecteur.

1. Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, du port actuellement utilisé au suivant, comme suit.

• Lorsque ACTIVE est sélectionné dans la rubrique RECHER. AUTO. du menu OPT. (53), le projecteur continua de vérifier les ports dans l'ordre ci-dessus jusqu'à ce qu'il détecte un signal d'entrée.
• La projection des images peut prendre plusieurs secondes depuis le port USB TYPE B.

1 Appuyez sur la touche COMPUTER de la télécommande.

1. Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, du port actuellement utilisé au suivant, comme suit.

Touche COMPUTER

• Lorsque ACTIVE est sélectionné pour la rubrique RECHER. AUTO. Dans le menu OPT., le projecteur continuera de vérifier chaque port de manière séquentielle jusqu'à ce qu'il détecte un signal d'entrée (53). Si la touche COMPUTER est pressée lorsque le port VIDEO, S-VIDEO, COMPONENT ou HDMI est sélectionné, le projecteur vérifiera le port COMPUTER IN1 en premier.
• La projection des images peut prendre plusieurs secondes depuis le port USB TYPE B.

1 Appuyez sur la touche VIDEO de la télécommande.

1. Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, du port actuellement utilisé au suivant, comme suit.

Touche VIDEO

• Lorsque ACTIVE est sélectionné pour la rubrique RECHER. AUTO.

Dans le menu OPT., le projecteur continuera de vérifier chaque port de manière séquentielle jusqu'à ce qu'il détecte un signal d'entrée (53). Si la touche VIDEO est pressée lorsque le port COMPUTER IN1, COMPUTER IN2, LAN, USB TYPE A ou USB TYPE B est sélectionné, le projecteur vérifiera le port HDMI en premier.

1. Pressez la touche MY SOURCE / DOC. CAMERA de la

1. télécommande. Le signal d'entrée sera modifié pour devenir le signal que vous avez spécifié dans MA SOURCE (57).
2. Cette fonction peut aussi être utilisée pour la caméra document.

Choisissez le port d'entrée connecté à la caméra document.

Touche MY SOURCE / DOC. CAMERA

Rechercher un signal d'entrée

1. Appuyez sur la touche SEARCH de la télécommande.

Le projecteur commencera la vérification de ses ports d'entrée comme suit pour y trouver des signaux d'entrée. Quand une entrée est trouvée, le projecteur arrête la recherche et affiche l'image. Si aucun signal n'est trouvé, le projecteur retourne à l'état sélectionné avant l'opération.

• Lorsque ACTIVE est sélectionné dans la rubrique RECHER. AUTO. du menu OPT. (53), le projecteur continuera de vérifier les ports dans l'ordre ci-dessus jusqu'à ce qu'il détecte un signal d'entrée.
• La projection des images peut prendre plusieurs secondes depuis le port USB TYPE B.

Sélectionner un rapport de format

1 Appuyez sur la touche ASPECT de la télécommande.

1 - Chaque pression sur la touche fait commuter le rapport de format du projecteur dans l'ordre.

Pour un signal d'ordinateur

NORMAL → 4:3 → 16:9 → 16:10

Pour un signal HDMI™

NORMAL → 4:3 → 16:9 → 16:10 → 14:9

Touche SEARCH

Touche ASPECT

Pour les signaux vidéo, S-vidéo ou de composants vidéo

4:3 → 16:9 → 14:9

Pour un signal d'entrée depuis le port LAN, USB TYPE A ou USB TYPE B ou en l'absence de signal

4:3 (fixé)

• La touche ASPECT ne fonctionnera pas si aucun signal correct n'est entré.
• Le mode NORMAL conserve le paramètre initial du rapport de format.

Régler l'élévateur du projecteur

Si le projecteur est posé sur une surface inégale, utilisez les pieds réglables pour mettre le projecteur à l'horizontale.

L'utilisation des pieds permet aussi d'incliner le projecteur pour améliorer l'angle de projection à l'écran, en surélevant la partie avant du projecteur d'une amplitude de 12 degrés.

Le projecteur a 2 pieds élévateurs et 2 boutons d'élévation. Il est possible de régler un pied après avoir soulevé le bouton d'élévation correspondant.

1. Maintenez le projecteur, soulevez les boutons d'élévation pour libérer les pieds élévateurs.
2. Ajustez la hauteur de la face avant du projecteur à la hauteur souhaitée.
3. Relâchez les boutons d'élévation pour verrouiller les pieds élévateurs.
4. Reposez doucement le projecteur après vous être assuré du verrouillage des pieds élévateurs.
5. Il est possible, le cas échéant, d'ajuster la hauteur des pieds élévateurs par vissage manuel pour permettre des ajustements plus précis. Maintenez le projecteur pendant le vissage des pieds.

Pour libérer le pied élévateur, soulevez le bouton d'élévation situé du même côté que celui-ci. Pour un ajustement précis, vissez le pied.

ATTENTION : Ne manipulez pas les boutons élévateurs sans tenir le projecteur, vous risquez de le faire tomber. - Ne modifiez pas l'angle d'inclinaison du projecteur au-delà de 12 degrés à l'avant à l'aide des pieds réglables. Une inclinaison supérieure à la restriction pourrait provoquer un dysfonctionnement ou réduire la durée de vie de certaines parties ou même du projecteur en lui-même.

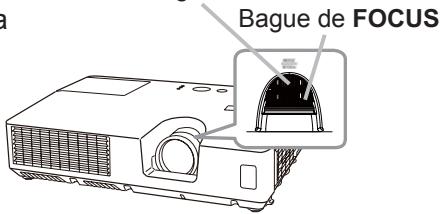

Régler le zoom et la mise au point

1. Utilisez la bague de ZOOM pour ajuster la taille de l'image affichée sur l'écran.
2. Utilisez la bague de FOCUS pour faire la mise au point sur l'image.

Bague de ZOOM

Utiliser la fonction de réglage automatique

1 Appuyez sur la touche AUTO de la télécommande.

• Appuyez sur cette touche pour réaliser les actions suivantes.

Pour un signal d'ordinateur

La position verticale, la position horizontale et la phase horizontale seront réglées automatiquement.

Assurez-vous que la fenêtre d'application est paramétrée sur sa taille maximale avant de tenter d'utiliser cette fonction. Si l'image est floue, elle risque encore d'être mal réglée. Utilisez une image claire pour effectuer le réglage.

Touche AUTO

Pour un signal vidéo et S-vidéo

Le format vidéo optimal pour les signaux d'entrée respectifs sera sélectionné automatiquement. Cette fonction est disponible uniquement quand AUTO est sélectionné pour la rubrique FORMAT VIDÉO dans le menu ENTR. (40). La position verticale et la position horizontale seront réglées automatiquement par défaut.

Pour un signal de vidéo composants

La position verticale et la position horizontale seront réglées automatiquement par défaut. La phase horizontale sera automatiquement ajustée.

• L'opération d'ajustement automatique demande environ 10 secondes. Notez aussi que le projecteur risque de ne pas fonctionner correctement avec certaines entrées.
• Lorsque cette fonction est réalisée pour un signal vidéo, un élément supplémentaire tel qu'une ligne peut apparaître en dehors de l'image.
• Lorsque cette fonction est exécutée en rapport avec un signal d'ordinateur, un cadre noir apparaît parfois sur le rebord de l'écran, selon le modèle d'ordinateur utilisé.
• Les éléments réglés au moyen de cette fonction peuvent varier quand DÉTAIL ou DÉSACTI. est sélectionné pour la rubrique AJUSTMT AUTO de la rubrique SERVICE du menu OPT. (57).

Régler la position

1. Appuyez sur la touche POSITION de la télécommande lorsqu'aucun menu n'est indiqué.

L'indication "POSITION" apparaîtra sur l'écran.

1. Utilisez les touches ▲/▼ du curseur pour régler la position de l'image.

Si vous souhaitez réinitialiser le paramètre, appuyez sur la touche RESET de la télécommande pendant l'opération.

Appuyez à nouveau sur la touche POSITION pour terminer cette opération. Même si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

Touche POSITION

• Lorsque cette fonction est appliquée sur un signal vidéo ou un signal S-vidéo, il se peut qu'une image telle qu'une ligne supplémentaire apparaisse à l'extérieur de l'image.
• Quand cette fonction est exécutée sur un signal vidéo, S-vidéo ou composants vidéo, l'ampleur de l'ajustement dépendra de la valeur de SUR-BAL. dans le menu AFFICHAGE (36). L'ajustement n'est pas possible quand la valeur de SUR-BAL. est de 10.
• Si vous appuyez sur la touche POSITION lorsqu'un menu est affiché à l'écran, la position de l'image affichée ne change pas; en revanche, le menu est déplaçable.
• Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI.

Corriger les distorsions trapézoïdales

1. Appuyez sur la touche KEYSTONE de la télécommande. Une boîte de dialogue apparaîtra à l'écran pour vous aider à corriger la distorsion.
2. Utilisez les touches ▲/▼ du curseur pour sélectionner l'opération en mode AUTO ou MANUEL, et appuyez sur la touche ▶ pour l'exécution suivante.

(1) AUTO exécute la correction automatique de la distorsion trapézoïdale verticale. (2) MANUEL affiche un dialogue pour la correction de la distorsion trapézoïdale.

Utilisez les touches ◀/▶ pour le réglage.

Touche KEYSTONE

Pour fermer la boîte de dialogue et terminer cette opération, appuyez à nouveau sur la touche KEYSTONE. Même si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

• Le menu ou la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes d'inactivité. Le fait d'appuyer à nouveau sur la touche KEYSTONE interrompt l'opération et ferme le menu ou la boîte de dialogue.
• La plage de réglage de cette fonction variera en fonction des entrées. Il arrive que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.
• Lorsque ARRIÈRE / PLAFOND ou AVANT / PLAFOND est sélectionné pour l'élément INSTALLATION dans le menu INSTALLATION, la correction automatique de la distorsion trapézoïdale verticale pourrait ne pas fonctionner correctement si l'écran avait été incliné vers le haut ou vers le bas.
• Cette fonction peut être excessive lorsque le réglage du zoom est configuré sur TÉLÉ (focale téléobjectif). Cette fonction doit être utilisée autant que possible avec le zoom réglé sur LARGE (focale grand angle).
• Il arrive que la distorsion trapézoïdale automatique ne fonctionne pas lorsque le projecteur est à l'horizontale (environ ±4°).
• Il arrive que cette fonction ne fonctionne pas correctement lorsque le projecteur est incliné aux alentours de ±30 degrés.
• Cette fonction n'est pas disponible quand le Détecteur de transition est activé (77).

Utiliser la fonction de grossissement

1. Appuyez sur la touche MAGNIFY ON de la télécommande. L'image est agrandie et la boîte de dialogue MAGNIFIEZ s'affiche à l'écran. Lorsque vous appuyez sur la touche MAGNIFY ON pour la première fois après avoir mis le projecteur sous tension, l'image est agrandie 1,5 fois. Des repères triangulaires apparaissent dans la boîte de dialogue pour indiquer chaque direction.

Touche MAGNIFY ON/OFF

1. Le grossissement de l'affichage du projecteur change à chaque pression sur le bouton MAGNIFY.

Pour les signaux informatiques, les signaux HDMI™ (RGB), les signaux d'entrée du port LAN, USB TYPE A ou USB TYPE B

1,5 fois → 2 fois → 3 fois → 4 fois → 1 fois

Pour les signaux vidéo, les signaux S-vidéo, les signaux composante ou les signaux HDMI™ (Composante)

1,5 fois → 2 fois → 1 fois

1. Pendant que les triangles sont affichés dans la boîte de dialogue, utilisez les touches du curseur ▲/▼/▲/▷ pour déplacer la zone d'agrandissement.
2. Appuyez sur la touche MAGNIFY OFF de la télécommande pour quitter l'agrandissement.
3. La boîte de dialogue MAGNIFIEZ disparaît automatiquement au bout de plusieurs secondes d'inactivité. La boîte de dialogue réapparaît si vous appuyez sur la touche MAGNIFY ON après qu'elle a disparu.
4. L'agrandissement est automatiquement désactivé lorsque le signal d'affichage ou ses conditions d'affichage changent.
5. Lorsque l'agrandissement est actif, l'état de distorsion trapézoïdale peut varier. Il est rétabli une fois l'agrandissement désactivé.
6. Des bandes horizontales peuvent apparaître sur l'image lorsque l'agrandissement est actif.
7. Cette fonction n'est pas disponible dans les cas suivants :
8. Un signal de synchronisation dans la plage non prise en charge est reçu.
9. Il n'y a pas de signal d'entrée.

Effacement temporaire de l'écran

1 Appuyer sur la touche FREEZE de la télécommande.

L'indication « REPOS » va apparaître sur l'écran (toutefois l'indication n'apparaîtra pas quand l'option DESACTI. est sélectionnée pour la rubrique MESSAGE dans le menu ECRAN (49)), et le projecteur va entrer en mode REPOS durant lequel l'image se fige.

Pour quitter le mode REPOS et revenir à l'écran normal, appuyez à nouveau sur la touche FREEZE.

• Le projecteur quitte automatiquement le mode REPOS quand des touches sont pressées.
• L'image risque de demeurer en permanence sur le panneau LCD si le projecteur continue de projeter une image figée pendant trop longtemps. Ne laissez pas le projecteur en mode REPOS trop longtemps.
• La qualité des images risque d'être diminuée lorsque cette fonction est exécutée, mais il ne s'agit pas d'un dysfonctionnement.

Touche FREEZE

Effacer l'écran temporairement

1 Appuyez sur la touche BLANK de la télécommande.

L'écran SUPPR. apparaîtra au lieu de l'écran du signal d'entrée. Veuillez vous référer à l'option SUPPR. du menu ECRAN (47).

Pour quitter l'écran SUPPR. et retourner à l'écran du signal d'entrée, appuyez à nouveau sur la touche BLANK.

• Le projecteur quitte automatiquement le mode SUPPR. quand des touches sont pressées.

Touche BLANK

ATTENTION ▷ Si vous voulez afficher un écran blanc pendant que la lampe du projecteur est allumée, utilisez la fonction SUPPR. ci-dessus.

Toute autre mesure risque d'endommager le projecteur.

REMARQUE • Le son n'est pas lié à la fonction de l'écran SUPPR. Le cas échéant, réglez le volume ou coupez tout d'abord le son. Pour afficher l'écran SUPPR. et couper le son simultanément, utilisez la fonction SOURDINE AV (57).

Utiliser la fonction de menu

Ce projecteur offre les menus suivants :

IMAGE, AFFICHAGE, ENTR., INSTALLATION, AUDIO IN, ÉCRAN, OPT., RÉSEAU, SÉCURITÉ et MENU COURT.

Le MENU COURT est composé des fonctions fréquemment utilisées, et les autres menus sont classés selon leurs objectifs respectifs et présentés de manière commune dans le MENU AVANCÉ.

La méthode d'utilisation est la même pour tous les menus. Lorsque le projecteur affiche un menu quelconque, la touche MENU du projecteur fonctionne comme les touches du curseur. Les opérations de base de ces menus sont telles qu'indiquées ci-dessous.

1. Pour afficher le menu, appuyez sur la touche MENU. Le dernier MENU utilisé (COURT ou AVANCÉ) apparaît. L'affichage du MENU COURT est prioritaire après la mise sous tension.

2. Dans le MENU COURT

(1) Utilisez les touches ▲/▼ du curseur pour sélectionner une option à paramétrer. Si vous souhaitez passer au MENU AVANCÉ, sélectionnez Vers MENU AVANCÉ. (2) Utilisez les touches ◀/▶ du curseur pour paramétrer l'option.

Dans le MENU AVANCÉ

(1) Utilisez les touches ▲/▼ du curseur pour sélectionner un menu. Pour passer au MENU COURT, sélectionnez le MENU COURT. Les éléments du menu apparaissent sur le côté droit.

(2) Appuyez sur la touche ▶ du curseur ou la touche ENTER pour déplacer le curseur vers le côté droit. Utilisez ensuite les touches ▲/▼ du curseur pour sélectionner une option à paramétrer et appuyez sur la touche ▶ du curseur ou la touche ENTER pour continuer. Le menu ou la boîte de dialogue de paramétrage de l'option sélectionnée apparaît. (3) Utilisez les touches conformément aux instructions à l'écran pour paramétrer l'option.

(voir page suivante)

Utiliser la fonction de menu (suite)

1. Pour fermer le MENU, appuyez à nouveau sur la touche MENU. Ou sélectionnez ARRÊT et appuyez sur la touche ◀ du curseur ou la touche ENTER. Même si vous ne faites rien, la boîte de dialogue disparaît automatiquement après environ 30 secondes.
2. Si vous souhaitez déplacer la position du menu, utilisez les touches du curseur après avoir appuyé sur la touche POSITION.
3. Certaines fonctions ne peuvent être exécutées lorsqu'un certain port d'entrée est sélectionné, ou lorsqu'un certain signal d'entrée est affiché.
4. Si vous souhaitez réinitialiser le paramètre, appuyez sur la touche RESET de la télécommande pendant l'opération. Remarquez que certaines options (par ex. LANGUAGE, VOLUME) ne peuvent pas être réinitialisées.
5. Dans le MENU AVANCE, lorsque vous souhaitez revenir à l'affichage précédent, appuyez sur la touche du curseur ou sur la touche ESC de la télécommande.

Affichages à l'écran

Les affichages à l'écran ont la fonction suivante

Indication	Signification
ARRÊT	La sélection de cette rubrique entraîne la disparition de l'affichage à l'écran. Cette fonction est identique à celle de la touche MENU.
RETOUR	La sélection de ce terme permet de revenir au menu précédent.
ANNULER ou NON	La sélection de ce terme annule les opérations du menu en court et le回头 au menu précédent.
OK ou OUI	La sélection de ce terme exécute la fonction préparée ou entraîne le passage au menu suivant.

MENU COURT

À partir du MENU COURT, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
ASPECT	Commuter le mode de rapport de format avec les touches ↓/▲. Se reporter à la rubrique ASPECT dans le Menu AFFICHAGE (336).
KEYSTONE AUT	Exécuter la fonction de distorsion trapézoïdale automatique avec la touche ▷. Se reporter à la rubrique KEYSTONE AUT dans le Menu INSTALLAT° (43).
KEYSTONE	Corriger la distorsion trapézoïdale verticale avec les touches ↓/▲. Se reporter à la rubrique KEYSTONE dans le Menu INSTALLAT° (43).
MODE IMAGE	Commuter le mode d'image avec les touches ↓/▲. Les modes d'image correspondant à des combinaisons de modes GAMMA et TEMP COUL. Choisir un mode approprié selon la source projectée. → NORMAL ⇌ CINÉMA ⇌ DYNAMIQUE ⇌ PAN. (NOIR) → JOUR ⇌ PANNE. BLANC ⇌ PANNE. (VERT)
		GAMMA
	NORMAL	1 DEFAULT
	CINÉMA	2 DEFAULT
	DYNAMIQUE	3 DEFAULT
	PAN. (NOIR)	4 DEFAULT
	PANNE. (VERT)	4 DEFAULT
	PANNE. BLANC	5 DEFAULT
	JOUR	6 DEFAULT
	· Quand la combinaison des modes GAMMA et TEMP COUL. est différente des modes préréglés ci-dessus, l'affichage sur le menu pour le MODE IMAGE est « PERSONNAL. ». Se reporter aux rubriques GAMMA et TEMP COUL. (33, 34) dans le Menu IMAGE. · Des lignes ou un另一种 type de bruit peuvent apparaître à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.

(voir page suivante)

Rubrique	Description
MODE ÉCO.	L'utilisation des touches ⇌/► active/désactive le mode Éco. Se reporter à la rubrique MODE ÉCO. dans le Menu INSTALLAT° (44).
INSTALLATION	En appuyant sur le bouton ➔, la boîte de dialogue INSTALLATION s'affichera à l'écran. Voir l'élement INSTALLATION dans le menu INSTALLAT° (44).
REIN.	Cette opération permet de réinitialiser tous les paramètres du MENU COURT sauf le TEMPS FILTRÉ et la LANGUE. Une boîte de dialogue s'affiche pour la confirmation. Pour réinitialiser, Sélectionner OK avec la touche ➔.
TEMPS FILTRÉ	Le temps d'utilisation du filtre à air est affchéé dans le menu. Cette opération réinitialise la minuterie du filtre qui compte le temps d'utilisation du filtre à air. Une boîte de dialogue s'affiche pour la confirmation. Pour réinitialiser, Sélectionner OK avec la touche ➔. Se reporter à la rubrique TEMPS FILTRÉ dans le Menu OPT. (55).
LANGUE	Modifier la langue d'affichage avec les touches ⇌/►. Se reporter à la rubrique LANGUE dans le Menu ECRAN (47).
MENU AVANCE	Appuyez sur la touche ➔ ou ENTER pour utiliser le menu IMAGE, AFFICHAGE, ENTR. INSTALLAT°, AUDIO IN, ECRAN, OPT., RÉSEAU ou SECURITE.
ARRÊT	Appuyez sur la touche ➔ ou ENTER pour faire disparaître le menu affchéé à l'écran.

Menu IMAGE

À partir du Menu IMAGE, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous.

Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
LUMIN.	Ajuster la luminosité avec les touches ↓/▲. Foncé ⇌ Clair
CONTRASTE	Régler le contraste avec les touches ↓/▲. Faible ⇌ Fort
GAMMA	Commuter sur le mode gamma avec les touches ▲/▼. 1 DEFAULT ⇌ 1 PERSONNAL. ⇌ 2 DEFAULT ⇌ 2 PERSONNAL. ⇌ 3 DEFAULT ⇌ 3 PERSONNAL. 6 PERSONNAL. 6 DEFAULT ⇌ 5 PERSONNAL. ⇌ 5 DEFAULT ⇌ 4 PERSONNAL. ⇌ 4 DEFAULT Pour régler PERSONNAL. Sur sélection d'un mode dont le nom comprend PERSONNAL. et pression de la touche ▷ ou de la touche ENTER, une boîte de dialogue s'affiche pour vous aider à régler le mode. Cette fonction est utilis quand on souhaite changer la luminosité de certaines tonalités. Choisir une rubrique avec les touches ↓/▲, et régler le niveau avec les touches ▲/▼. Vouces poupez afficher un modele de test pour vérifier l'effet de votre réglage en appuyant sur la touche ENTER. Chaque fois que vous appuyez sur la touche ENTER, le modele change comme ci-après. Aucun modele ⇒ Echelle de gris (9 étapes)→ Rampe ⇌ Echelle de gris (15 étapes) Huit barres d'égalisation correspondant à huit tonalités du modele de test (échelle de gris (9 étapes)) sauf la plus obscure sur l'extrémité gauche. Si vous souhaitez régler la 2ème tonalité à partir de l'extrémité gauche sur le modele de test, utiliser la barre de réglage d'égalisation « 1 » La tonalité la plus obscure sur l'extrémité gauche du modele de test ne peut pas être contrôle avec aucune des barres de réglage d'égalisation. • Des lignes ou un另一种 type de bruit peuvent apparaitre à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.
TEMP COUL.	Commuter le mode de température de couleur avec les touches ▲/▼. 1 HAUTE ⇌ 1 PERSONNAL. ⇌ 2 MOYENN ⇌ 2 PERSONNAL. 6 PERSONNAL. 3 BASSE 6 HT INTENS-3 3 PERSONNAL. 5 PERSONNAL. ⇌ 5 HT INTENS-2 ⇌ 4 PERSONNAL. ⇌ 4 HT INTENS-1 Pour régler PERSONNAL. Sur sélection d'un mode dont le nom comprend PERSONNAL. et pression de la touche ◆ ou de la touche ENTER, une boîte de dialogue s'affiche pour vous aider à régler les options OFFSET et GAIN du mode sélectionné. Les régles OFFSET changent l'intensité de la couleur sur toutes les tonlités du modele de test. Les régles de GAIN influencent principalement l'intensité de la couleur sur les tonalités plus lumineuses du modele de test. Choisir l'options à régler avec les touches ◆, et régler le niveau avec les touches ▲/▼. Voues pouvez afficher un modele de test pour vérifier l'effet de votre réglage en appuyant sur la touche ENTER. Chaque fois que vous appuyez sur la touche ENTER, le modele change comme ci-après. Aucun modele ⇒ Echelle de gris (9 étapes) → Rampe ⇒ Echelle de gris (15 étapes) • Des lignes ou un另一种 type de bruit peuvent apparaître à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.
COULEUR	Régler l'intensité de la couleur d'ensemble avec les touches ◆. Faible ⇌ Forte • Cette rubrique peut être uniquement sélectionnée pour un signal video, un signal s-video et un signal de composants video. • Lorsque le signal d'entrée est un signal HDMI™, cette rubrique peut également être sélectionnée si le cas (1) ou (2) s'applique. (1) La rubrique FORMAT HDMI du menu ENTR. est réglée sur VIDEO. (2) La rubrique FORMAT HDMI du menu ENTR. est réglée sur AUTO et le projecteur reconnaît la réception de signaux video.
TEINTE	Régler la teinte avec les touches ◆. Rougeâtre ⇌ Verdâtre • Cette rubrique peut être uniquement sélectionnée pour un signal video, un signal s-video et un signal de composants video. • Lorsque le signal d'entrée est un signal HDMI™, cette rubrique peut également être sélectionnée si le cas (1) ou (2) s'applique. (1) La rubrique FORMAT HDMI du menu ENTR. est réglée sur VIDEO. (2) La rubrique FORMAT HDMI du menu ENTR. est réglée sur AUTO et le projecteur reconnaît la réception de signaux video.
NETTETE	Régler la nettété avec les touches ↓/▶. Faitle ⇌ Forte • Des bruits et/ou un clignotement passager de l'écran peuvent être remarqués lors des régles. Il ne s'agit pas d'un dysfonctionnement.
MA MEMOIRE	Ce projecteur a 4 mémoires pour le réglage des données (pour chacune des rubriques du Menu IMAGE). Sélectionner une fonction avec les touches ▲/▼ et exécuter-la en appuyant sur la touche ➤ ou ENTER. →ENREG.-1 ⇌ ENREG.-2 ⇌ ENREG.-3 ⇌ ENREG.-4 →CHARGER-4 ⇌ CHARGER-3 ⇌ CHARGER-2 ⇌ CHARGER-1 ⇌ ENREG.-1, ENREG.-2, ENREG.-3, ENREG.-4 L'exécution d'une fonction ENREG. enregistre les données courantes d'ajustement dans la mémoire correspondant au numéro compris dans le nom de la fonction. • Ne pas oublier que les données courantes enregistrées d'une mémoire seront perdues lors de l'enregistrement de nouvelles données dans cette mémoire. CHARGER-1, CHARGER-2, CHARGER-3, CHARGER-4 L'exécution d'une fonction CHARGER charge les données de la mémoire dont le numéro correspond à celui du nom de la fonction, et ajuste automatiquement l'image en fonction des données. • Les fonctions CHARGER dont la mémoire correspondante est vide sontIgnorées. • Ne pas oublier que les paramètres ajustés courants seront perdus lors du chargement de données. Si vous souhaitez conserver les paramètres courants, enregistrez-les avant d'exçuter une fonction CHARGER. • Vous pourrez remarquer des bruits et un clignotement passager de l'écran lorsque les données seront charges. Il ne s'agit pas d'un dysfonctionnement. • Les fonctions CHARGER peuvent également être exécutées par la touche MY BUTTON qui peut être paramétrée avec la rubrique MA TOUCHE dans le Menu OPT. (56, 57).

Menu AFFICHAGE

Avec le Menu AFFICHAGE, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
ASPECT	Commuter le mode de rapport de format avec les touches ▲/▼.Pour un signal d'ordinateurNORMAL ⇌ 4:3 ⇌ 16:9 ⇌ 16:10Pour un signal HDMI™NORMAL ⇌ 4:3 ⇌ 16:9 ⇌ 16:10 ⇌ 14:9Pour les signaux videoo, s-vidéo ou de composants vidéo4:3 ⇌ 16:9 ⇌ 14:9Pour un signal d'entrée depuis le port LAN, USB TYPE A ouUSB TYPE B ou en l'absence de signal4:3 (fixe)• Le mode NORMAL conserve le rapport de format initial du signal.
SUR-BAL.	Ajuster le taux de surbalayage avec les touches ▲/▲.Petit (il agrandit la taille de l'image) ⇌ Grand (il réduit la taille de l'image)• Cette rubrique peut être uniquement sélectionnée pour un signalvidéo,un signal s-vidéo et un signal de composants vidéo.Lorsque le signal d'entrée est un signal HDMI™, cette rubriquepeut également être sélectionnée si le cas (1) ou (2) s'applique.(1) La rubrique FORMAT HDMI du menu ENTR. est réalisée surVIDEO.(2) La rubrique FORMAT HDMI du menu ENTR. est réalisée surAUTO et le projecteur reconnaît la réception de signaux videoo.

Rubrique	Description
POSIT.V	Ajuster la position verticale avec les touches «/». Vers le bas « Vers le haut • Un réglage excessif de la position verticale peut provoquer l' apparition de parasites à l'écran. Dans ce cas, réinitialiser la position verticale sur son paramétrage par défaut. Appuyer sur la touche RESET quand la POSIT.V est sélectionnée pour réinitialiser la POSIT.V sur le paramétrage par défaut. • Quand cette fonction est appliquée sur un signal video ou un signal s-vidéo, l'étendue de l'ajustement dépend du paramétrage de la fonction SUR-BAL. (136). Il n'est pas possible derialçeder à un réglage quand le SUR-BAL. est à 10. • Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI.
POSIT.H	Ajuster la position horizontale avec les touches «/». Droite « Gauche • Un réglage excessif de la position horizontale peut provoquer l' apparition de parasites à l'écran. Dans ce cas, réinitialiser la position horizontale sur son paramétrage par défaut. Appuyer sur la touche RESET quand la POSIT.H est selectionnée pour réinitialiser la POSIT.H sur le paramétrage par défaut. • Quand cette fonction est appliquée sur un signal video ou un signal s-vidéo, l'étendue de l'ajustement dépend du paramétrage de la fonction SUR-BAL. (136). Il n'est pas possible derialçeder à un réglage quand le SUR-BAL. est à 10. • Cette fonction n'est pas disponible pour LAN, USB TYPE A. USB TYPE B ou HDMI.

Rubrique	Description
PHASE.H	Ajuster la phase horizontalie pour éliminer le scintillagement avec les touches «/». Droite ≈ Gauche • Cette rubrique peut être uniquement sélectionnée pour un signal d'ordinateur ou un signal de composants video. Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI.
TAIL.H	Ajuster la taille horizontalie avec les touches «/». Petite ≈ Grande • Cette rubrique peut être sélectionnée pour un signal d'ordinateur. Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI. • Si ce réglage est excessif, l'image risque de ne pas s'afficher correctement. Dans ce cas, réinitialiser le réglage en appuyant sur la touche RESET sur la télécommande durant cette opération. • La qualité des images risque d'être diminuée lorsque cette fonction est exécutée, mais il ne s'agit pas d'un dysfonctionnement.
EXÉCUT. D'AJUST. AUTO	La sélection de cette rubrique active la fonction de réglage automatique. Pour un signal d'ordinateur La position verticalie, la position horizontalie et la phase horizontalale seront régles automatiquement. S'assurer que la fenêtre d'application est paramétrée sur sa taille maximale avant de tenter d'utiliser cette fonction. Si l'image estASFIRE, elle risque encore d'être mal réglée. Utiliser une image claire pour faire le réglage. Pour un signal video et un signal s-video Le format video optimal pour les signaux d'entrée respectifs sera sélectionné automatiquement. Cette fonction est disponible uniquement quand AUTO est sélectionné pour la rubrique FORMATVIDEO dans le Menu ENTR. (40). La position verticalie et la position horizontalie seront régles automatiquement par défaut. Pour un signal de video compositants La position verticalie et la position horizontalie seront régles automatiquement par défaut. La phase horizontalie sera automatiquement ajustée. • La fonction de réglage automatique prend environ 10 secondes. Remarquer aussi qu'il risque de ne pas fonctionner correctement avec certaines entrées. • Quand cette fonction est exécutée pour un signal video, certains éléments supplémentaires telis qu'une ligne peuvent apparaître à l'extérieur de l'image. • Lorsque cette fonction est exécutée en rapport avec un signal d'ordinateur, un cadre noir apparait parfais sur le rebord de l'écran, selon le modele d'ordinateur utilisé. • Les éléments régles au moyen de cette fonction peuvent varier quand DETAIL ou DESACTI. est sélectionné pour la rubrique AJJUSTMT AUTO de la rubrique SERVICE du Menu OPT. (57).

Menu ENTR.

À partir du menu ENTR., vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous.

Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
PROGRESSIF	Activer le mode progressif avec les touches ▲/▼. TéléVISION ⇌ FILM ⇌ DESACTI. ↑←→ ↑ ·Cette fonction est disponible uniquement pour un signal vidéo, un signal s-vidéo, un signal de composant vidéo (de 480i@60 ou 576i@50 ou 1080i@50/60) et un signal HDMI™ (de 480i@60 ou 576i@50 ou 1080i@50/60). ·Quand TéléVISION ou FILM est sélectionné, l'image affichée sur l'écran est plus nette. Le mode FILM est adaptable au système de conversion 2-3 Pull Down. Mais celui-ci peut être la cause de défauts (par exemple, des lignes irrégulières) sur l'image lorsqu'un objet se déplace rapidement. Dans ce cas, SéLECTIONNER DESACTI., même si l'image affichée à l'écran peut perdre de sa netteté.
N.R.VIDÉO	Activer le mode de réduction de bruit avec les touches ▲/▼. HAUT ⇌ MOYEN ⇌ BAS ↑←→ ↑ ·Cette fonction est disponible uniquement pour un signal vidéo, un signal s-vidéo, un signal de composant vidéo (de 480i@60 ou 576i@50 ou 1080i@50/60) et un signal HDMI™ (de 480i@60 ou 576i@50 ou 1080i@50 /60).
ESP. COUL.	Activer le mode d'espace couleur avec les touches ▲/▼. AUTO ⇌ RGB ⇌ SMPTE240 ⇌ REC709 ⇌ REC601 ↑←→ ↑ ·Cette rubrique peut être uniquement sélectionnée pour un signal (sauf pour les signaux du ports LAN, USB TYPE A et USB TYPE B) d'ordinateur ou un signal de composants vidéo. ·En mode AUTO, le mode optimal est automatiquement sélectionné. ·L'opération AUTO pourrait ne pas s'appliquer correctement à quelques signaux. Dans ce cas, il pourrait être une bonne idée de déslectionner un mode approprié excepté AUTO.

Rubrique	Description
FORMAT VIDEO	Il est possible de définir le format video pour les ports S-VIDEO etVIDEO. (1) Sélectionner le port d'entrée avec les touches ▲/▼. (2) Commuter le mode pour le format video avec les touches ▲/▲. AUTO ⇌ NTSC ⇌ PAL ⇌ SECAM N-PAL ⇌ M-PAL ⇌ NTSC4.43 ⇌ • Cette fonction est exécutée uniquement pour un signal video provenant du port VIDEO ou du port S-VIDEO. • En mode AUTO, le mode optimal est automatiquement sélectionné. • Il peut arriver cependant que l'opération en mode AUTO ne fonctionne pas de manière satisfaisante avec certains signaux. Si l'image devient instable (par exemple une image irrégulière, un manque de couleur), sélectionner le mode en fonction du signal d'entrée.
FORMAT HDMI	Changez le format video pour une entrée depuis le port HDMI avec les touches du curseur ▲/▼. AUTO ⇌ VIDEO ⇌ COMPUTER ↑→ ↑
	Fonction
AUTO	règle automatiquement le mode optimal.
VIDEO	règle le mode adéquat pour les signaux DVD.
COMPUTER	règle le mode adéquat pour les signaux de l'ordinateur.
Si COMPUTER est sélectionné, les fonctions COULEUR (menu IMAGE), TEINTE (menu IMAGE) et SUR-BAL (menu AFFICHAGE) ne peuvent pas être sélectionnées.
PLAGE HDMI	Changez la plage numérique pour l'entrée depuis le port HDMI avec les touches du curseur ▲/▼. AUTO ⇌ NORMAL ⇌ ÉLARGI ↑→ ↑
	Fonction
AUTO	règle automatiquement le mode optimal.
NORMAL	règle le mode adéquat pour les signaux DVD (16-235).
ÉLARGI	règle le mode adéquat pour les signaux de l'ordinateur (0-255).
• Si le contraste de l'image sur l'écran est trop fort ou trop faible, essayer de trouver un autre mode plus adéquat.

Rubrique	Description
COMPUTER-IN	I est possible de définir le type de signal d'entrée de l'ordinateur pour les ports COMPUTER IN1 et IN2.(1) Sélectionner le port COMPUTER IN à paramétrer avec les touches ▲/▼.(2) Utilisez les touches ▲/▷ pour sélectionner le type de signal d'entrée d'ordinateur.AUTO ⇌ SYNC ON G DESACTI.La sélection du mode AUTO vous permit de faire entrer un signal sync sur G ou un signal de composants video depuis le port (11, 13).En mode AUTO, l'image peut être déformée avec certains signaux d'entrée. Dans ce cas, débrancher le connecteur de signal pour vous assurer qu'aucun signal n'est reçu et sélectionner SYNC ON G DESACTI., puis rebrancher le signal.
BLOC IMAGE	Paramètre la fonction de verrou de cadre comme activée ou désactivée pour chaque port.(1) Sélectionner le port d'entrée avec les touches ▲/▼.(2) Activer/désactiver la fonction de verrou de cadre avec les touches ▲/▷.ACTIVE ⇌ DESACTI.L'accès à cette rubrique n'est possible que pour un signal de fréquence vertical de 49 à 51 Hz, 59 à 61 Hz.Si vous sélectionné ACTIVE, les images en mouvement sont gratuites.

Rubrique

Description

RESOLUTION

La résolution des signaux d'entrée pour COMPUTER IN1 et COMPUTER IN2 peut être régée sur ce projeteur.(1) Dans le Menu ENTR., désiré RESOLUTION avec les touches▲/▼ et appuyer sur la touche ▲.Le Menu RESOLUTION va s'afficher.(2) Dans le menu RESOLUTION désirilart la résolution à laquelle vous souhaitez afficher avec les touches ▲/▼.AUTO va paramétrer une résolution appropriée au signal d'entrée.(3) Appuyer sur la touche ▲ ou ENTER enchoisissant la résolution STANDARDet vous réglez automatiquement lespositions horizontales et verticales, laphase d'horloge et la taille horizontale.La boîte de dialogue ENTR._INFOSS'affichera.(4) Pour paramétrer une résolution personnalisée, utiliser lestouches ▲/▼ pour sélectionner PERSONNAL. la caseRESOLUTION_PERSONAL. s'affichera Paramétrer les résolutionshorizontalis (HORIZONTAL) etverticales (VERTICAL) avec lestouches ▲/▼/▲/®, bien quetoutes les résolutions ne seront pasgaranties avec cette fonction.(5) Déplacez le curseur sur OK à l'écran et appuyer sur la touche ▲ ou ENTER. Le message "VOULEZ-VOUS VRAIMENTCHANGER LA RESOLUTION" apparait. Pour enregister lesparamètres, appuyez sur la touche ▲.Les positions horizontales et verticales, la phase d'horloge et talleHorizontale seront automatiquement régliées.La boîte de dialogue ENTR._INFOSS'affichera.(6) Pour returner à la résolution précédente sans enregistrer lesmodifications, placez le curseur sur ANNULER à l'écran etappuyez sur la touche ▲ ou ENTER.L'écran va revenir au menu RESOLUTION en affichtant larésolution précédent. · Cette fonction peut ne pas s'appliquer correctement à certainesimages.

Menu INSTALLAT

À partir du menu INSTALLAT, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
KEYSTONE AUT	La sélection de cette rubrique active la correction automatique des distorsions trapézoïdales. Le projecteur corrige automatiquement la distorsion trapézoïdale verticale résultat de l'angle d'installation (avant/àrrière). Cette fonction sera exécutée une seule fois quand sélectionnée dans le menu. Quand l'inclinaison du projecteur a été modifiée, exéçuter à nouveau cette fonction.La plage de réglage de cette fonction varie selon les entrées. Il arrive que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.Lorsque le ARRÊIRE / le PLAFOND ou le AVANT / le PLAFOND est sélectionné pour l'élement INSTALLATION dans le menu INSTALLAT°, la fonction pourrait ne pas fonctionner correctement si l'écran avait été incliné vers le haut ou vers le bas.Cette fonction peut être excessive lorsque le réglage du zoom est configuré sur TELE (focale téléphoto). Cette fonction doit être utilisée autant que possible avec le zoom régle sur LARGE (focale grand angle).Il arrive que cette fonction ne fonctionne pas lorsque le projecteur est à l'horizontal (environ ±4°).Il arrive que cette fonction ne fonctionne pas correctement lorsque le projecteur est incliné aux alentours de ±30 degrés.Cette fonction n'est pas disponible quand le Détecteur de transition est activé (77).
KEYSTONE	Corriger la distorsion trapézoïdale verticale avec les touches «/»Raccourci le bas de l'image «Raccourci le haut de l'imageLa plage de réglage de cette fonction varie en fonction des entrées. Il se peut que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.Cette fonction peut être excessive lorsque le réglage du zoom est configuré sur TELE (focale téléphoto). Cette fonction doit être utilisée autant que possible avec le zoom régle sur LARGE (focale grand angle).Cette fonction n'est pas disponible quand le Détecteur de transition est activé (77).

Rubrique	Description
MODE ÉCO. AUTO	L'utilisation des touches ▲/▼ active/désactive le MODE ÉCO.AUTO. ACTIVE ⇌ DESACTI ·Avec ACTIVE sélectionné, le projecteur est toujours régèle sur le mode éco au démarrage indépendamment du réglage MODE ÉCO. (ICI-dessous). Un message OSD "MODE ÉCO.AUTO" s'affiche pendant plusieurs dizaines de secondes lorsque le projecteur se met en marche avec cette fonction activée.
MODE ÉCO.	En appuyant sur le bouton ECO, le réglage passa à MODE ÉCO. ÉCO ⇒ ÉCO INTELLIGENT ⇒ NORMAL Quand le mode ÉCO est activé, le bruit acoustique et la luminosité de l'écran sont réduits. ·Lorsque le ÉCO INTELLIGENT est sélectionné, la luminosité de la lampe variera selon le niveau du signal d'entrée. La lampe devient plus brillante lorsque le niveau du signal d'entrée est fort et moins brillante lorsque le niveau est faible. Si des images+sombres sont continulement projétées, la luminosité de la lampe peut augmenter pour obtenir un meilleur rendement. ·Avec MODE ÉCO.AUTO (ICI-dessus) régèle sur ACTIVE, le projecteur est toujours régèle sur le mode éco au démarrage indépendamment de ce réglage.
INSTALLATION	En appuyant sur le bouton ▲, la boîte de dialogue qui permet de modifier les paramètres du INSTALLATION apparaftra à l'écran. INSTALLATION AVANT / TABLE ABC ARRIÈRE / TABLE dA ARRIÈRE / PLAFOND ARPRIÈRE / PLAFOND AVANT / PLAFOND :RETOUR , :ARRÊT Utiliser les boutons ▲/▼ pour sélectionner les paramètres voulus dans la boîte de dialogue INSTALLATION et appuyer sur le bouton ENTER de la télécommande ou sur le bouton INPUT du projecteur. Si le DETECT.TRANSITION est ACTIVE et l'état INSTALLATION est modifié, l'alarme DETECT.TRANSITION ACTIVE (77) s'affichera lorsque l'on rallumera le projecteur.

Rubrique	Description
MODE PAUSE	Les touches▲/▼permettant de basculer le mode pause entre NORMAL et ÉCONOMIE.NORMAL ⇌ ÉCONOMIELorsque ÉCONOMIE est sélectionné, la consommation du état d'attente est réduite et s'accompagne des restrictions à l'utilisation suivantes:· Quand ÉCONOMIE est sélectionné, le contrôle de communication RS-232C est désactivé à l'exception de la mise en route du projecteur. La fonction réseau aussi ne peut être utilisée lorsque le projecteur est en état d'attente. Si la rubrique TYPE COMMUNICATION du menu COMMUNICATION a pour valeur PONT RÉSEAU, toutes les commandes RS-232C sont désactivées (59).· Lorsque ÉCONOMIE est sélectionné, le paramètre PAUSE de SOURCE AUDIO (46) n'est pas valide et aucun signal n'est produit via le port AUDIO OUT en mode pause.· Lorsque ÉCONOMIE est sélectionné, le paramètre PAUSE de SORTIE MONITEUR n'est pas valide et aucun signal n'est produit via le port MONITOR OUT en mode pause.
SORTIE MONITEUR	Pendant la projection du signal videoe depuis le port d'entrée choisi à l'étape (1), le signal videoe du port d'entrée sélectionné à l'étape (2) est émis sur le port MONITOR OUT.(1) Choisir un port d'entrée image à l'aide des touches▲/▼. Choisissez STANDBY pour sélectionner la sortie videoe en mode pause.(2) Choisisir l'un des ports COMPUTER IN à l'aide des touches▲/▼.Sélectionnez DESACTI. pour désactiver le port MONITOR OUT du port d'entrée ou du mode de pause choisi à l'étape (1).· Vous ne pouvez pas désactionner le COMPUTER IN 2 pour le COMPUTER IN 1, et vice versa.Si vous avez modifié le règlage de PAUSE, il ne s'applique qu'au mode de pause actuel, NORMAL ou ÉCONOMIE, sélectionné dans MODE PAUSE, sans modifier le règlage de l'autre mode. Les règlages d'usine sont les suivants:- COMPUTER IN1 pour le mode NORMAL de mode PAUSE- DESACTI. pour le mode ÉCONOMIE de MODE PAUSE

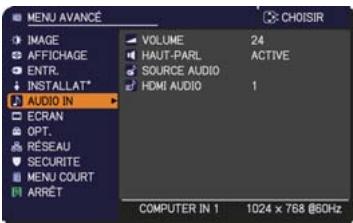

Menu AUDIO IN

À partir du menu AUDIO IN, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
VOLUME	Réglez le volume à l'aide des touches ≦/▶. Bas ≦ Haut
HAUT-PARL	Activez / désactivez le haut-parleur interne à l'aide des touches ▲/▼. ACTIVE ≦ DESACTI Lorsque DESACTI. est sélectionné, le haut-parleur interne ne fonctionne pas.
SOURCE AUDIO	Pendant la projection du signal d'image depuis le port d'entrée可以选择 à l'étape (1), le signal audio du port d'entrée sélectionné à l'étape (2) est émis à la fois sur le port AUDIO OUT et le haut-parleur intégré de ce projecteur. Toutefois, le haut-parleur intégré est inopérant lorsque HAUT-PARL est réglé sur DESACTI. (1) Choisisir un port d'entrée image à l'aide des touches ▲/▼. Choisissez PAUSE pour sélectionner la sortie audio en mode pause. (2) Sélectionner un port d'entrée audio ou l'odore sourdine en utilisant les boutons ≦/▶. Les icones indiquent ce qui suit. N° 1: Port AUDIO IN1 N° 2: Port AUDIO IN2 N° 3: Port LAN N° 4: Port USB TYPE B N° 5: Port HDMI ≦: met le son en sourdine • L'entrée audio des ports N° 3 à 5 peut uniquement être sélectionnée par chaque des ports d'entrée des images. • Meme si le projeteur est en mode de pause, les ventilateurs de refroidissement peuvent fonctionner et faire du bruit lorsque le haut-parleur intégré fonctionne. • S.T.C. (Closed Caption: sous-titres) est automatiquement activée en cas de réception des signaux d'entrées contenant des sous-titres et lorsque ≦ est sélectionné. Cette fonction est disponible uniquement lorsque un signal est NTSC pour VIDEO ou S-VIDEO, ou 480i@60 pour COMPUTER IN1 ou COMPUTER IN2, ou encore lorsque AUTO est sélectionné pour AFFICHER dans le menu S.T.C. au sein du menu ECRAN (□52).
HDMI AUDIO	Sélectionnez le mode pour l'audio HDMI™ avec les touches ▲/▼. Vérifiez chacun des deux modes fournis et sélectionnez celui convenant à votre apparèil audio HDMI™. 1 ⇌ 2

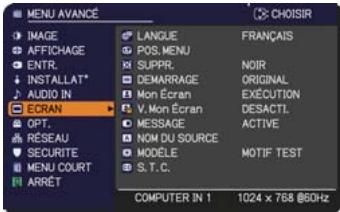

Menu ECRAN

À partir du menu ÉCRAN, vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
LANGUE	Changer la langue d'affichage sur écran avec les touches ▲/▼/▲. ENGLISH ⇌ FRANÇAIS ⇌ DEUTSCH ⇌ ESPÁÑOL ↑…… (indiqué dans la boîte de dialogue LANGUE) …… Appuyez sur la touche ENTER ou INPUT pour enregistrer la sélection linguistique.
POS. MENU	Ajuster la position du menu avec les touches ▲/▼/▲. Pour annuler l'opération, appuyer sur la touche MENU de la télécommande ou n'effectuer aucune opération pendant environ 10 secondes.
SUPPR.	Sélectionner le mode pour l'écran blanc avec les touches ▲/▼. L'écran blanc est un écran pour la fonction d'écran blanc temporaire (28). On peut l'afficher en appuyant sur la touche BLANK de la télécommande. Mon Écran ⇌ ORIGINAL ⇌ BLEU ⇌ BLANC ⇌ NOIR ↑…… Mon Écran : L'écran peut être enregistré par la rubrique Mon Écran (48). ORIGINAL : Écran préréglé comme écran standard. BLEU, BLANC, NOIR : Écrans simples dans chaque couleur. Pour éviter de laisser une image résiduelle sur l'écran, l'écran Mon Écran ou l'écran ORIGINAL deviendront un écran simple noir après quelques minutes.
DEMARRAGE	Activer le mode pour l'écran de démarrage avec les touches ▲/▼. L'écran de démarrage est un écran affiché quand aucun signal ou un signal adéquat est détecté. Mon Écran ⇌ ORIGINAL ⇌ DESACTI. ↑…… Mon Écran : L'écran peut être enregistré par la rubrique Mon Écran (48). ORIGINAL : Écran préréglé comme écran standard. DESACTI. : Écran simple noir. Pour éviter de laisser une image résiduelle sur l'écran, l'écran Mon Écran ou l'écran ORIGINAL deviendront un écran SUPPR (ci-dessus). après quelques minutes. Si l'écran SUPPR. est également l'écran Mon Écran ou ORIGINAL, l'écran simple noir sera utilisé à la place. Lorsque ACTIVE est sélectionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (75), DEMARRAGE est fixé sur Mon Écran.

(voir page suivante)

Rubrique

Description

Mon Écran

Cette rubrique sert à la capture d'une image à utiliser comme image de Mon Écran pour l'écran SUPPR. et l'écran DEMARRAGE. Afficher l'image à capturer avant d'exécuter la procédure suivante. 1. Sur sélection de cette rubrique la boîte de dialogue intitulée « Mon Écran » s'affiche. Elle vous demandera si vous souhaitez commencer la capture de l'image à partir de l'écran actuel. Attendre que l'image cible s'affiche et appuyer sur la touche ENTER ou INPUT sur la télécommande quand l'image s'affiche. L'image sera gelée et le cadre de capture apparaitra. Pour terminer cette opération, appuyer sur la touche RESET sur la télécommande. 2. Ajuster la position du cadre avec les touches ▲/▼/▲/■. Déplacer le cadre sur la position de l'image que vous souhaitez utiliser. Pour certains signaux d'entrée le cadre ne pourrait pas être déplaced. PourCOMMencer l'enregistrement, appuyer sur la touche ENTER ou INPUT sur la télécommande. Pour rétablit l'écran et returner à la boîte de dialogue précédente, appuyer sur la touche RESET sur la télécommande. L'enregistrement peut prendre plusieurs minutes. Une fois l'enregistrement terminé, l'écran enregistré et le message « L'enregistrement de Mon Écran est terminé.» s'afficheront pendant quelques secondes. Si l'enregistrement échoue, le message « Une erreur de capture s'est produit. Veuillez essayer à nouveau.» s'affichera. • Cette fonction n'est pas disponible quand ACTIVE est sélectionné sur la rubrique V. Mon Écran (49). • Cette fonction ne peut être sélectionnée lorsque ACTIVE est sélectionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (75). • Cette fonction n'est pas disponible pour LAN, USB TYPE A, USB TYPE B ou HDMI.

(voir page suivante)

Rubrique	Description
V. Mon Écran	Activer/désactiver la fonction V. Mon Écran avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Quand ACTIVE est sélectionné, la rubrique Mon Écran est verrouillée. Utiliser cette fonction pour protégger le réglage actuel de Mon Écran. • Cette fonction ne peut être sélectionnée lorsque ACTIVE est séléctionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (75).
MESSAGE	Activer/désactiver la fonction de message avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque le mode ACTIVE est sélectionné, les fonctions de message suivantes sont activées. « AUTO EN COURS » pendant le réglage automatique « PAS D'ENTREE DETECTEE » « SYNCHRO HORS PORTEE » « FREQUENCY DE BALAYAGE INSTABLE » « Recherche....» en cas de recherche d'un signal d'entrée « Détection....» quand un signal d'entrée est détecté « MODE ÉCO.AUTO » tout en démarrant MODE ÉCO.AUTO L'indication du signal d'entrée affché par changement L'indication du rapport de format affché par changement L'indication du MODE IMAGE affché par changement L'indication de MA MEMOIRE affché par changement Les indications « REPOS » et « Il » quand on appuie sur la touche FREEZE pendant que l'écran est bloqué. L'indication du MODELE affichée par changement. L'indication du MODE ÉCO. affché suite à une modification. • Il faut se rappeler si l'image est bloquée quand vous choisissez DESACTI. Il ne faut pas confondre l'état de repos avec un dysfonctionnement (28).

(voir page suivante)

Rubrique

Description

NOM DU SOURCE

On peut attribuer un nom à chacun des ports d'entree de ce projecteur. (1) Sélectionner NOM DU SOURCE avec les touches ▲/▼ du Menu ECRAN et appuyer sur la touche ▷ ou ENTER. Le menu NOM DU SOURCE s'affichera. (2) Sélectionner le port auquel attribuer un nom avec les touches ▲/▼ du menu NOM DU SOURCE et appuyer sur la touche ▷. La fenetre de dialogue NOM DU SOURCE s'affichera. La partie droite du menu est vierge tant qu'un nom n'est pas spécifique. (3) Sélectionnez une icône que vous aimeriez attribuer au port dans le dialogue NOM DE SOURCE. Le nom attribué au port change automatiquement d'après l'icône可以选择. Appuyez sur la touche ENTER ou INPUT pour decide qu'elle icône désir. (4) Sélectionnez un numéro que vous aimeriez attribuer au port en plus de l'icône. comme numéro, vous pouvez sélectionner un espace vide (aucen numéro attribué), 1, 2, 3 ou 4. Puis appuyez sur la touche ENTER ou INPUT. (5) Pour modifier le nom attribué au port, sélectionnez NOM PERSONNALISÉ et appuyez sur la touche ENTER ou INPUT. (voir page suivante)

(voir page suivante)

Rubrique	Description
NOM DU SOURCE (suite)	(6) Le nom actuel s'affichera sur la première ligne. Choisir et saisir les caractères avec les touches ▲/▼/▲/■ et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ▲ et la touche INPUT simultanément. Si vous déplacez le curseur sur SUPPRIMER ou TOUT EFFACER sur l'écran et appuyez sur la touche ENTER ou INPUT, 1 ou tous les caractères seront également effacés. Le nom peut utiliser 16 caractères au maximum. (7) Modifier un caractère déjà saisi avec la touche ▲ pour déplacer le curseur sur la première ligne et déplacer le curseur sur le caractère à changer avec les touches ▲/■. Le caractère est sélectionné après avoir appuyé sur la touche ENTER ou INPUT. Suivre ensuite la même procédure que désrite au point (6) ci-dessus. (8) Terminer la saisie du texte en déplaçant le curseur sur OK sur l'écran et appuyer sur la touche ▲, ENTER ou INPUT. Pour returner au nom précédent sans enregistrer les modifications, déplacer le curseur sur ANNULER sur l'écran et appuyer sur la touche ▲, ENTER ou INPUT.
MODèle	Sélectionnez le modele à l'aide des touches ▲/▼. Appuyez sur la touche ▷ (ou ENTER) pour afficher le modele sélectionné et appuyez sur la touche ▴ pour faire disparaître l'écran affchéé. Le dernier modele sélectionné s'affiche lorsque vous appuyez sur MY BUTTON allouée à la fonction MODèle (□57). MOTIF TEST ⇌ GUIDES1 ⇌ GUIDES2 ⇌ GUIDES3 ⇌ CARTE2 ⇌ CARTE1 ⇌ CERCLE2 ⇌ CERCLE1 ⇌ GUIDES4若您 pouvez inverser une carte et la faire défilier horizontally lorsque CARTE 1 ou CARTE 2 est sélectionné. Pour inverser la carte ou la faire défilier, affichez le guide en maintainant la touche RESET de la télécommande enfoncée pendant au moins trois secondes lorsque CARTE1 ou CARTE2 apparait.

(voir page suivante)

Rubrique	Description
S.T.C. (Closed Caption)	Le S.T.C. est une fonction permettant d'afficher une transcription ou le dialogue de la portion audio d'une dette, de fichiers ou d'autres fichiers de presentation ou audio. Pour utiliser cette fonction, il est nécessaire de dispose r'd'une source video au format NTSC ou d'une source video composant au format 480i@60PNenant en charge la fonction S.T.C.II arrivè qu'elle ne fonctionne pas correctement, en fonction de l'équipements ou de la source du signal. Dans ce cas, désactivez la fonction S.T.C.
	AFFICHERSélectionnez le paramètre AFFICHER S.T.C. à partir des options suivantes à l'aide des touches ▲/▼.AUTO ⇌ ACTIVE ⇌ DESACTI.UAUTO : Le S.T.C. s'affiche automatiquement lorsque le volume est coupé.ACTIVE : S.T.C. est activée.DESACTI : S.T.C. est désactivée.Les légendes ne peuvent être affichées lorsque le menu à l'écran est actif.Le S.T.C. est une fonction permettant d'afficher le dialogue, une narration et/ou des effets sonores d'un programme télévisé ou d'une autre source video. La disponibilité de S.T.C. dépend des chaînes et/ou du contenu.
	MODESélectionnez le paramètre MODE S.T.C. à partir des options suivantes à l'aide des touches ▲/▼.TITRE ⇌ TEXTETITRE : Pour afficher les sous-titres.TXTEXTE : Pour afficher les données de texte, relatives à des informations complémentaires telles que des reportages d'actualité ou un guide de programmes TV. Ces informations recouvent l'intégrality de l'écran. Tous les programmes S.T.C. ne disposent pas d'informations sous forme de texte.
	CANAUXSélectionnez le paramètre CANAUX S.T.C. à l'aide des touches ▲/▼ à partir des options suivantes.1 ⇌ 2 ⇌ 3 ⇌ 4↑↑1: Canal 1, canal / langue primaire2: Canal 23: Canal 34: Canal 4Les données relatives aux canaux dépendent du contenu. Certains canaux peuvent être utilisés pour une langue secondaire ou rester vides.

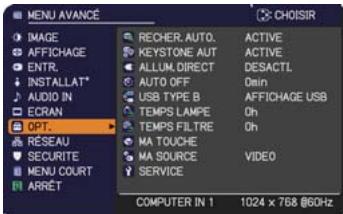

Menu OPT.

À partir du menu OPT., vous pouvez accéder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ► du curseur ou sur la touche ENTER pour exécuter la rubrique, sauf pour les rubriques TEMPS LAMPE et TEMPS FILTRE. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
RECHER. AUTO.	Activer/désactiver la fonction de recherche automatique de signal avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque ACTIVE est sélectionné, le projecteur fait automatiquement le tour des ports d'entrée pour détecter un signal, dans l'ordre suivant. La recherche démarre à partir du port courant. Puis, lorsqu'il détecte un signal d'entrée, le projecteur arrête de chercher et affiche l'image. →COMPUTER IN1 ⇒ COMPUTER IN2 ⇒ LAN ⇒ USB TYPE A VIDEO ⇒ S-VIDEO ⇒ HDMI ⇒ USB TYPE B ·La projection des images peut prendre plusieurs secondes depuis le port USB TYPE B.
KEYSTONE AUT	Activer/désactiver la fonction de distorsion trapézoïdale automatique avec les touches ▲/▼. ACTIVE ⇌ DESACTI. ACTIVE : La distorsion trapézoïdale automatique s'activera dés que l'inclinaison du projecteur sera modifiée. DEACTI. : Cette fonction est déactivée. Exécuter la fonction KEYSTONE AUT (EXECUTION) dans le menu INSTALLAT° pour avoir une correction de distorsion trapézoïdale automatique. ·Si le projecteur est suspendu au plafond, cette fonction n'opérera pas correctement. La régler alors sur DESACTI. ·Cette fonction n'est pas disponible quand le Décteur de transition est activé (177).
ALLUM. DIRECT	Activer/désactiver la fonction ALLUM. DIRECT avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque ACTIVE est définiti, la lampe du projecteur est automatiquement activée sans effectuer la procédure habituelle (19), uniquement lorsque le projecteur est alimenté après une coupure de courant qui s'est produit alors que la lampe était allumée. ·Cette opération ne fonctionne pas si le projecteur est alimenté alors que la lampe est éteinte. ·Après avoir allumé la lampe à l'aide de la fonction ALLUM. DIRECT, le projecteur est étant si aucune entree ou aucune opération n'est détectée au bout d'environ 30 minutes, même si la fonction AUTO OFF (154) n'est pas activée.
AUTO OFF	Spécifier le temps de décompte pour la mise hors tension automatique du projecteur avec les touches ▲/▼.Long (max 99 minutes) ⇌ Court (min. 0 minute = DESACTI.)Quand le temps spécifique est 0, la mise hors tension automatique n'apas lieu. Quand le temps est spécifique entre 1 et 99 et si ce tempss'écoule sans qu'il n'y ait eu de signal ou seulement un signal nonconformé, la lampe du projecteur s'éteindra.Si une touche du projecteur ou de la télécommande est pressée,ou bien si une commande (à l'exception des commandes get) esttransmise au port CONTROL pendant la période correspondante,le projecteur ne sera pas mis hors tension.Se reporter à la section Mise hors tension (20).
USB TYPE B	Séléctionnez la fonction du port USB TYPE B avec les touches ▲/▼. Pour utiliser cette fonction, vousdezvez raccorder le port USBTYPE B du projecteur et le port USB de type A d'un ordinateur.SOURIS ⇌ AFFICHAGE USBSOURIS : La télécommande fournie fonctionne comme une simplesouris et un clavier d'ordinateur.AFFICHAGE USB : Le port fonctionne comme port d'entrée recevantles signaux videoo depuis l'ordinateur (89).La projection des images peut prendre plusieurs secondes depuisle port USB TYPE B.Dans les cas suivants, un message vous envisant que le port USBTYPE B n'est pas disponible pour les images reçues apparaît avecla boîte de dialogue USB TYPE B:- Ce réglage bascule sur SOURIS lorsqu'une image reçue sur le portUSB TYPE B est projetée.- Le port USB TYPE B est sélectionné comme source d'entreevideo lorsque ce réglage se trouve sur SOURIS. SéLECTIONNZAFFICHAGE USB dans la boîte de dialogue pour projeter lesimages reçues sur le port USB TYPE B. Le cas échéant, younev pourrez pas utiliser la fonction de simple souris et clavier.Autrement, sélectionnez un autre port pour la réception des images.

(voir page suivante)

Rubrique	Description
TEMPS LAMPE	Le temps de lampe correspond au temps d'utilisation de la lampe, écoulé depuis la dernière réinitialisation. C'est affché dans le Menu OPT. En appuyant sur la touche RESET sur la télécommande ou sur la touche ◆ du projecteur, une boîte de dialogue s'affiche. Pour réinitialiser le temps de lampe, sélectionner OK avec la touche ◆. ANNULER ⇒ OK • Réinitialiser le temps de lampe seulement lorsque vous avez remplaçé la lampe. Ceci permet d'avoir une indication précise sur le temps d'utilisation de la lampe. • Concernant le replACEMENT de la lampe, se reporter à la section Remplacer la lampe (93).
TEMPS FiltRE	Le temps de filtre correspond au temps d'utilisation du filtre, écoulé depuis la dernière réinitialisation. C'est affché dans le Menu OPT. En appuyant sur la touche RESET sur la télécommande ou sur la touche ◆ du projecteur, une boîte de dialogue s'affiche. Pour réinitialiser le temps de filtre, sélectionner OK avec la touche ◆. ANNULER ⇒ OK • Réinitialiser le temps de filtre uniquement après avoir nettoyé ou remplaçé le filtre à air. Ceci permet d'avoir une indication précise sur le temps d'utilisation du filtre. • Concernant l'entretien du filtre à air, se reporter à la section Nettoyer et remplacer le filtre à air (95).

(voir page suivante)

Rubrique

Description

MA TOUCHE

Cet élément attribue une des fonctions suivantes au bouton ECO du panneau de contrôle et au bouton MY BUTTON 1/2 de la télécommande (6). (1) Choisir un bouton pour attribuer une fonction à partir de ECO, de MY BUTTON-1 et de MY BUTTON-2. Utiliser les boutons ▲/▼ pour sélectionner la fonction voulue du menu et appuyer sur le bouton ▲. (2) Sélectionner ensuite une des fonctions suivantes avec les touches ▲/▼/▲/▲ pour une attribution à la touche souhaitée. Appuyez sur la touche ENTER ou INPUT pour enregistrer les réglages. • COMPUTER IN1 : Assigné le port à COMPUTER IN1. • COMPUTER IN2 : Assigné le port à COMPUTER IN2. • LAN: Assigné le port à LAN. • USB TYPE A: Assigné le port à USB TYPE A. • USB TYPE B: Assigné le port à USB TYPE B. • HDMI:Assigné le port à HDMI. • COMPONENT : Assigné le port à COMPONENT. • S-VIDEO : Assigné le port à S-VIDEO. • VIDEO : Assigné le port à VIDEO. • DIAPPOSITIVE : Assigné le port à USB TYPE A et lance un diaporama. • MES IMAGES : affiche le menu MES IMAGES (71). •MESSAGE: Pour afficher ou effacer le texte du messenger sur l'écran (5. Fonction Messaging dans le Guide Réseau). Lorsqu'il n'y a pas de données transférées à afficher, le message « PAS DE DONNÉES MESSAGER » apparait. • INFOS : Affiche SYSTème_infos, ENTR._INFOS (62), INFORMATION_SANS FIL (67), INFORMATION_CABLE (69) ou rien. • KEYSTONE AUT: effectue automatiquement la correction de distorsion trapézoidale (43). • MA MEMOIRE: charge un ensemble de données de paramétrage enregistrées (35). Appuyer sur la touche MY BUTTON si plus d'une donnée de paramétrage est enregistrée car le réglage change à chaque fois. Quand aucune donnée n'est enregistrée dans la mémoire, la boîte de dialogue « Pas de données » s'affiche. Quand le réglage courant n'est pas enregistré dans la mémoire, la boîte de dialogue telle que celle illustrée sur la droite s'affiche. Si vous souhaitez conserver le réglage en cours, veuillez appuyer sur la touche ▲ pour quitter. Dans le cas contraire, les paramètres de réglage actuels seront perdus lors du chargement de nouveaux paramètres. (voir page suivante)

(voir page suivante)

Rubrique	Description
MA TOUCHE (suite)	• MODE IMAGE : modifie le MODE IMAGE (31). • REG. FILTRE : affiche la boîte de dialogue de confirmation de réinitialisation du temps de filtré (55). • MODELE : Affiche ou dissimule le format modèle sélectionné dans la rubrique MODELE (51). • SOURDINE AV : active/désactive l'image et le mode audio. • RESOLUTION : Pour activer/désactiver le menu RESOLUTION (42). • MODE ÉCO. : Pour modifier le MODE ÉCO (44). • BLANK : Pour activer/désactiver la fonction de suppression. (seulement le bouton ECO) • FREEZE : Pour activer/désactiver la fonction de gel de l'image. (seulement le bouton ECO) • VOLUME : Pour activer/désactiver la boîte de dialogue du volume. (seulement le bouton ECO) • AUTO : Pour exécuter la fonction d'ajustement automatique. (seulement le bouton ECO)
MA SOURCE	Les touches ▲/▼ permettent de sélectionner le port entrée image associé à la touche MY SOURCE/DOC. CAMERA de la télécommande. Vouces pouvez utiliser cette fonction non seulement pour les caméras document, mais aussi pour les ordinateurs et autres équipements. →VIDEO ⇌ COMPUTER IN1 ⇌ COMPUTER IN2 ⇌ LAN ← →S-VIDEO ⇌ HDMI ⇌ USB TYPE B ⇌ USB TYPE A ←
SERVICE	Le menu SERVICE s'affiche quand cette rubrique est sélectionnée. Sélectionner une rubrique avec les touches ▲/▼, puis appuyer sur la touche ➔ ou sur la touche ENTER pour exécuter la fonction.
	ALTITUDE Changer la vitesse de rotation des ventilateurs de refroidissement avec les touches ▲/▼. L'options HAUT correspond au mode d'utilisation dans les régions montagneuses, etc. Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 feet) ou plus, sélectionnez HAUT. Sinon, sélectionnez NORMAL. Il faut remarquer que le projecteur est plus bruyant quand HAUT est sélectionné. HAUT ⇌ NORMAL
	AJUSTMT AUTO Sélectionner un des modes avec les touches ▲/▼. Si vous avez choisi DESACTI., la fonction de réglage automatique est désactivée. DETAIL ⇌ RAPIDE ⇌ DESACTI. ↑———→ DETAIL : Réglage plus détaillé complément un réglage de la TAIL.H RAPIDE : Réglage plus rapide, paramétrant TAIL.H sur une donnée préétablie pour le signal d'entrée. • Selon les conditions comme l'image d'entrée, le cable de signaux à l'appareil, les conditions environnantes de l'appareil, etc., le réglage automatique peut ne pas fonctionner correctement. Dans ce cas, désir DESACTI. pour désactiver le réglage automatique et régler manuellement.
SERVICE (suite)	FANTÔME Régler les paramètres en utilisant les boutons ▲/▼ pour éliminer l'effet "gosting" (ou image fantôme).
	AVERT. FILTR Utilisez la touche ▲/▼ pour régler la minuterie du message de notification lorsque le filtre doit être remplaced. 100h ⇌ 200h ⇌ 500h ⇌ 1000h ⇌ 2000h ⇌ 3000h ⇌ 4000h ⇌ 5000h ⇌ DESACTI. Après avoir choisi un élément, à l'exception de DESACTI., le message « RAPPEL ***HEURES ONT PASSÉ .... » s'affichera une fois que l'horloge atteindre l'intervalle défini par cette fonction (199). Quand DESACTI. sera choisi, le message ne s'affichera pas. Utiliser cette fonction pour maintainir le filtre à air propre en paramétrant le temps approprié selon l'environnement de votre projecteur. • Veuillez vérifier régulièrement le filtre, même en l'absence de message. Si le filtre à air est colmaté à cause de poussières ou autres corps étrangers, la température interne du projecteur va monter, ce qui peut cause des dysfonctionnements de l'appareil, ou en réduire la durée de vie. • Prenez soin de l'environnement d'utilisation du projecteur et vérifie régulièrement le filtre.
	VERR.TOUCHES (1) Utiliser les touches ▲/▼ pour sélectionner la commande des opérations. PANN. DE CONTR. ⇌ TÉLECOMMANDE (2) Utiliser les touches ▲/▼ pour sélectionner ACTIVE ou DÉSACTI. ACTIVE ⇌ DÉSACTI. La sélection de ACTIVE à l'étape 2 verrouille les touches, à l'exception de STANDBY/ON, sur la commande des opérations sélectionnée à l'étape 1. La sélection de DÉSACTI. déverrouille les touches sur la commande des opérations sélectionnée à l'étape 1. • Permet d'éviter de jourer avec les touches ou de les actionner fortuitement.

(voir page suivante)

Rubrique	Description
SERVICE (suite)	COMMUNICATION	La sélection de cette rubrique entraîne l'affichage du menu COMMUNICATION. Dans ce menu vous pouvez configurer les paramètres de la communication en série du projecteur par l'intémidaire du port CONTROL. Sélectionnez une rubrique à l'aide des touches du curseur ▲/▼. Appuyez ensuite sur la touche ↓ pour ouvrir le sous-menu correspondant au paramètre sélectionné. Vous pouvez sinon appuyer sur la touche ← à la place de la touche ↑ pour revenir au menu précédent sans modifier la configuration. Chaque sous-menu peut être utilisé de la manière décrite ci-dessus. ·Losque TYPE COMMUNICATION (üci-dessous) a pour valeur DESACTI. Les autres rubriques du menu COMMUNICATION ne sont pas valides. ·Pour le fonctionnement de la communication en série, reportez-vous au Guide Réseau.
		TYPE COMMUNICATION Choisisir le type de communication pour transmissions par l'intémidaire du port CONTROL. PONT RÉSEAU (SANS FIL) ← PONT RÉSEAU (CABLE) ← DESACTI. Pont RÉSEAU: Sélectionnez ce type si vous doivent passer par ce projecteur pour contrôler un péripérisque externe, tel qu'un terminal réseau, à partir de l'ordinateur. Sélectionner SANS FIL ou CABLE en tant que mode de connexion réseau. Le port CONTROL n'accepte pas les instructions RS-232C. (ü6. Fonction Pont réseau dans le Guide Réseau) DESACTI.: Choisisir ce mode pour receivevoir des commandes RS-232C en utilisant le port CONTROL. ·DÉSACTI. est sélectionné comme paramètre par défaut. ·Lorsque vous sélectionnez PONT RÉSEAU, cochez la rubrique MÉTHODE TRANSMISSION (ü60).
SERVICE (suite)	COMMUNICATION (suite)	RÉGLAGES SÉRIE Choisir les conditions de communication en série pour le port CONTROL. VITESS COM 4800bps ⇌ 9600bps ⇌ 19200bps ⇌ 38400bps PARITÉ AUCUNE ⇌ IMPAIRE ⇌ PAIRE La VITESS COM. est fixée à 19200bps, PARITÉ est fixé à AUCUNE lorsque TYPE COMMUNICATION a pour valeur DESACTI (59).

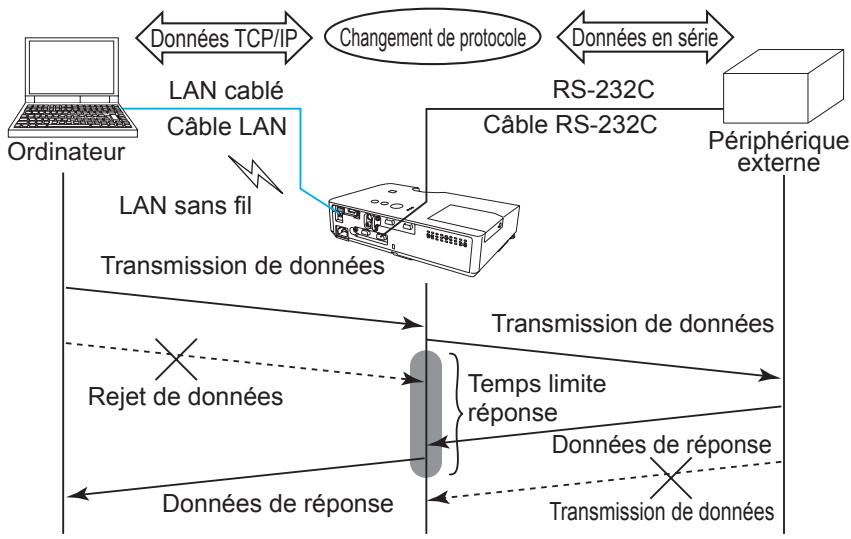

		MÉTHODE TRANSMISSION Sélectionnez la méthode de transmission pour la communication dans PONT RÉSEAU à partir du port CONTROL. SEMI-DUPLEX ⇌ DUPLEX INTÉGRAL SEMI-DUPLEX: Cette méthode permet au projecteur d'assurer une communication bilatérale, mais une seule direction, soit la transmission, soit l'émission de données, est autorisée à la fois. DUPLEX INTÉGRAL: cette méthode permet au projecteur d'effectuer une communication bilatérale assurant la transmission et la réception simultanées de données. SEMI-DUPLEX est sélectionné comme paramètre par défaut. Si vous sélectionnez SEMI-DUPLEX, vérifie le réglage de la rubrique TEMPS LIMITE RÉPONSE (61).

(voir page suivante)

Rubrique	Description
SERVICE (suite)	COMMUNICATION (suite)	TEMPS LIMITE RÉPONSE Sélectionnez le salarié d'attente des données de réponse provenant d'un autre pérophérique communiquant via PONT RÉSEAU et SEMI-DUPLEX via le port CONTROL. DEACTI. ⇌ 1s ⇌ 2s ⇌ 3s DEACTI.: Sélectionnez ce mode si vous n'avez pas besoin de vérifier les réponses provenant du pérophérique vers lequel le projecteur envoie des données. Dans ce mode, le projecteur peut envoyer en continu des données depuis l'ordinateur. 1s /2s /3s: sélectionnez le salarié pendant lequel le projecteur doit attendre les réponses du pérophérique auquel il envoie les données. Pendant l'attente des réponses, le projecteur n'envoie aucune donnée à partir du port CONTROL. • Ce menu est uniquement disponible lorsque PONT RÉSEAU est sélectionné pour TYPE COMMUNICATION et que SEMI-DUPLEX est sélectionné pour MÉTHODE TRANSMISSION (59, 60). • DÉSACTI. est sélectionné comme paramètre par défaut.

(voir page suivante)

Rubrique	Description
SERVICE (suite)	IINFOS Sur sélection de cette fonction, la boîte de dialogue intitulée « ENTR._INFOS » s'affiche. Elle indique des informations concernant l'entrée actuelle. ENTR._INFOS COMPUTER IN 1 1024 x 768 @60Hz BLOC IMAGE RETOUR , CARRÉT Le message « BLOC IMAGE » sur la boîte de dialogue signifie que la fonction de verrou de cadre est activée. Cette rubrique ne peut pas être SéLECTIONNée s'il n'y a aucun signal ou en mode de sortie synchronisée. Lorsque AFFICHER MON TEXTE est paramétré sur ACTIVE, MON TEXTE est affché avec l'information entrée dans la boîte de dialogue ENTR._INFOS (79).
	REGLAGE USINE Pour executer cette fonction, sélectionner OK avec la touche >. L'exécution de cette fonction rétablit l'ensemble des réglages initiaux pour toutes les rubriques de tous les menus. Il faut noter que les rubriques TEMPS LAMPE, TEMPS FiltRE, LANGUAGE, AVERT. FILTR, RÉSEAU, et SECURITE ne sont pas réinitialisées. ANNULER ⇒ OK Il faut s'assurer de régler le ALTITUDE après avoir réinitialisé tous les paramètres (57).

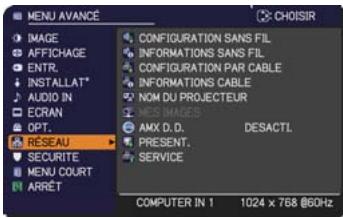

Menu RÉSEAU

Gardez à l'esprit que des paramétrages réseau incorrects sur ce projecteur peuvent causer des problèmes sur le réseau. Veuillez consulter

l'administrateur du réseau avant de vous connecter à un point d'accès existant sur votre réseau.

Sélectionnez "RÉSEAU" dans le menu principal pour accéder aux fonctions suivantes.

Sélectionnez une rubrique à l'aide des touches / du curseur sur le projecteur ou la télécommande ; appuyez ensuite sur la touche du curseur sur le projecteur ou la télécommande ou sur la touche ENTER de la télécommande pour exécuter la rubrique. Effectuez ensuite l'opération souhaitée selon le tableau suivant.

Reportez-vous au Guide Réseau pour obtenir des détails sur l'opération RÉSEAU.

REMARQUE • Pour utiliser la fonction réseau sans fil de ce projecteur, l'adaptateur USB sans fil désigné, vendu séparément en option, est nécessaire. Ne pas utiliser de câble ou de dispositif de rallonge lors de la connexion de l'adaptateur au projecteur. - Le projecteur ne permet pas la connexion LAN câblée et sans fil à un même réseau. - Ne réglez pas la même adresse réseau pour le LAN câblé et sans fil. - Si vous n'utilisez pas SNTP (3.1.8 Réglages Date/Heure dans le Guide Réseau), alors vous devez régler HEURE ET DATE pendant l'installation initiale. - Le contrôle de communication réseau est désactivé quand le projecteur est en mode Attente si la rubrique MODE PAUSE est à ÉCONOMIE. Établir la connexion entre le projecteur et le réseau après avoir réglé la rubrique MODE PAUSE à NORMAL (45).

Rubrique	Description
CONFIGURATION SANS FIL	La sélection de cet élément affiche le menu CONFIGURATION SANS FIL du LAN sans-fil. Sélectionné une fonction à l'aide des touches ▲/▼, et appuyez sur la touche ▷ ou ENTER de la télécommande pour exécuter la fonction.
	MODE	Sélectionner le mode du système de communication en réseau avec les touches ▲/▼. Sélectionner selon les paramètres de votre ordinateur. ADHOC ⇌ INFRASTRUCTURE Pour enregistrer les paramètres, appuyez sur la touche ▷. • Quand ADHOC est sélectionné, IEEE802.11 n ne peut être utilisé. • Si ADHOC est réglé sur MODE alors que WPA-PSK ou WPA2-PSK est sélectionné en tant qu'CRYPTAGE, le réglage CRYPTAGE (65) bascule sur DESACTI. automatiquement.
CONFIGURATION SANS FIL (suite)	DHCP (Protocole de configuration dynamique de l'hôte)	Activez / désactivez le DHCP à l'aide des touches ▲/▼. ACTIVE ⇌ DESACTI. Sélectionnez DESACTI. lorsque le DHCP n'est pas activé sur le réseau. Pour enregistrer les paramètres, appuyez sur la touche ◆. · Quand le paramètre « DHCP » est défini sur ACTIVE, l'obtention de l'adresse IP à partir du serveur DHCP prend un peu de temps. · Une adresse IP sera attribuée à la fonction IP auto si le projecteur ne peut pas obtenir d'adresse IP du serveur, même si DHCP est défini sur « ACTIVE ».
	ADRESSE IP	Saisissez l'ADRESSE IP à l'aide des touches ▲/▼/▲/◆. Cette fonction peut uniquement être utilisée quand DHCP est DESACTI. · L'ADRESSE IP est le numéro qui identifie ce projecteur sur le réseau. Vous ne pouvez pas avoir deux appeareils avec la même ADRESSE IP sur le même réseau. · L'ADRESSE IP « 0.0.0.0 » est interdite.
	MASQUE SOUS- RÉSEAU	Utiliser les touches ▲/▼/▲/◆ pour saisir un MASQUE SOUS-RéSEAU icentique à celui de votre ordinateur. Cette fonction est disponible uniquement quand DHCP est réglé sur DESACTI. · Le MASQUE SOUS-RéSEAU « 0.0.0.0 » est interdit.
	INTERFACE PAR DÉFAUT	Saisissez l'adresse d'INTERFACE PAR DéFAUT (un noeud d'un réseau d'ordinateur qui sert de point d'accès à un autre réseau) avec les touches ▲/▼/▲/◆. Cette fonction peut uniquement être utilisée quand DHCP est réglé sur DESACTI.
	SERVER DNS	Saisissez l'adresse de SERVEUR DNS à l'aide des touches ▲/▼/▲/◆. Le SERVEUR DNS est un système pour contröer les noms de Domaine et les adresses IP sur le Réseau.
	DéCALAGE HORAIRE	Saisissez le DÉCALAGE HORAIRE à l'aide des touches ▲/▼. Paramétrer DÉCALAGE HORAIRE pour que sa valeur soit identique à celle de l'ordinateur. Dans le doute, demandez conseil à votre responsable informatique. Utilisez la touche ◆ pour returner au menu après avoir réglé le DÉCALAGE HORAIRE. · Quand cet élément est réglé, le même élément est paramétré sur la même valeur dans le menu CONFIGURATION PAR CABLE (169).
CONFIGURATION SANS FIL (suite)	HEURE ET DATE	Saisissez l'année (deux derniers chiffres), le mois, le jour, l'heure et les minutes avec les touches ▲/▼/▲/▲. • Quand cet élément est réglé, le même élément est paramétré sur la même valeur dans le menu CONFIGURATION PAR CABLE (69). • Le projecteur replacera ce réglage et récapérisera les informations HEURE ET DATE du serveur temporel quand SNTP sera activé. (3.1.8 Réglages Date/Heure dans le Guide Réseau) • Ce paramètre sera réinitialisé si le projecteur est étant alors que MODE PAUSE dans le menu INSTALLAT° est réglé sur ÉCONOMIE (45) ou que l'alimentation est éteinte.
	CANAL	Utiliser les boutons ▲/▼ pour sélectionner le canal LAN sans-fil à utiliser lorsque MODE (63) est réglé sur ADHOC. Sélectionner selon les paramètres de votre ordinateur. Les canaux 1 à 11 ne sont pas disponibles. Pour enregistrer les paramètres, appuyez sur la touche ▷. • Les canaux disponibles dépendront du pays. En outre, une carte de réseau sans fil pourra être requise en fonction du standard. • Cet élément peut uniquement être sélectionné quand MODE est réglé sur ADHOC. Quand MODE est réglé sur INFRASTRUCTURE, le canal est sélectionné automatiquement.
	CRYPTAGE	Sélectionner la méthode de cryptage à utiliser avec les touches ▲/▼. WPA2-PSK(AES) ⇌ WPA2-PSK(TKIP) DESACTI. WPA-PSK(AES) WEP 64bit ⇌ WEP 128bit ⇌ WPA-PSK(TKIP) Pour enregistrer les paramètres, appuyez sur la touche ▷. • Quand MODE (63) est réglé sur ADHOC, WPA-PSK et WPA2-PSK ne peuvent être sélectionnées. • Si IEEE802.11 n est utilisé alors que MODE est réglé sur INFRASTRUCTURE, TKIP et WEP sont désactivés. Si DESACTI. ou AES ne sont pas sélectionnés, la communication bascule automatiquement vers IEEE802.11 b/g.

(voir page suivante)

Rubrique	Description
CONFIGURATION SANS FIL (suite)	SSID	Sélectionner le SSID à afficher sur le menu SSID avec les touches ▲/▼. #1 DEFAULT ⇌ #2 DEFAULT ⇌ #3 DEFAULT ⇌ #4 DEFAULT ⇌ Sénéctionner l'un des DEFAULT (#1 ~ #4) et presser le bouton ◆ ou ENTER. Pour régler PERSONNEL. Appuyer sur la touche ◆ ou ENTER quand PERSONNEL. #5 est sélectionné. Le menu SSID PERSONNEL. #5 va apparaître. (1) Le SSID actuel s'affichera sur la première ligne. Si aucun nom n'a été attribué, les lignes seront vides. Choiser et saisir les caractères avec les touches ▲/▼/▲/▼ et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ◆ et la touche INPUT simultanément. Si vous déplacez le curseur sur SUPPRIMER ou TOUT EFFACER sur l'écran et appuyez sur la touche ENTER ou INPUT, 1 ou tous les caractères seront également efficaces. SSID peut utiliser jusqu'à 32 caractères.
		(2) Modifier un caractère déjà saisi avec les touches ▲/▼ pour déplacer le curseur sur l'une des 2 premières lignes et déplacer le curseur sur le caractère à changer avec les touches ◆. Le caractère est sélectionné après avoir appuyé sur la touche ENTER ou INPUT. Suivre ensuite la même procédure que déscribe au point (1) ci-dessus. (3) Terminer la saisie du texte en déplaçant le curseur sur OK sur l'écran et appuyer sur la touche ◆, ENTER ou INPUT. Pour returner au nom précédent sans enregistrer les modifications, déplacer le curseur sur ANNULER sur l'écran et appuyer sur la touche ◆, ENTER ou INPUT.

Rubrique	Description
INFORMATIONS SANS FIL	La sélection de cet élément affiche la boîte de dialogue INFORMATIONS SANS FIL qui permet de visualiser les paramètres LAN sans-fil. Utiliser les boutons ▲/▼ pour changer la page. La première page montre les paramètres LAN sans-fil. La deuxième page et les suivantes affichent les informations sur le signal des dispositifs de connexion LAN sans-fil.
	·Pour en savoir plus sur MOT DE PASSE, se reporter au manuel sur “LiveViewer”. ·Rien (vide) n'est montré dans le champ NOM DU PROJECTEUR (70) et le champ SSID (66) jusqu'à ce que vous installiez ces rubriques. Seuls les 16 premiers caractères du NOM DU PROJECTEUR. ·ADRESSE IP, MASQUE SOUS-RéSEAU et INTERFACE PAR DÉFAUT indiquent «0.0.0.0» dans les conditions suivantes. (1) L'adaptateur USB sans fil n'est pas connecté au projecteur. (2) DHCP est ACTIVE et le projecteur ne recoit pas d'adresse du serveur DHCP. ·Rien (vide) n'est indiqué dans les champs ADRESSE MAC, CANAL et VITESSE si l'adaptateur USB sans fil n'est pas connecté. ·Le rendement et le réglage réels s'afficheront dans le champ CANAL au lieu de la valeur de réglage du menu CONFIGURATION SANS FIL. ·Une icone est affichée sur la gauche du SSID du dispositif relié au projecteur.

(voir page suivante)

Rubrique	Description
CONFIGURATION PAR CABLE	La sélection de cet élément affiche le menu CONFIGURATION PAR CABLE du LAN cable. Sélectionné une fonction à l'aide des touches ▲/▼, et appuyez sur la touche ▷ ou ENTER de la télécommande pour exécuter la fonction.	CONFIGURATION PAR CABLE DHCP ACTIVE ADRESSE IP MASQUE SOUS-RéSEAU INTERFACE PAR DEFAULT SERVER DNS DECALAGE HORAIRE HEURE ET DATE RETOUR
	DHCP (Protocole de configuration dynamique de l'hôte)	Activez / désactiver le DHCP à l'aide des touches ▲/▼. ACTIVE ⇌ DESACTI. Sélectionné DESACTI. lorsque le DHCP n'est pas activé sur le réseau. Pour enregistrER les paramètres, appuyez sur la touche ▷. · Quand le paramètre « DHCP » est défini sur ACTIVE, l'obtention de l'adresse IP à partir du serveur DHCP prend un peu de temps. · Une adresse IP sera attribuée à la fonction IP auto si le projecteur ne peut pas obtenir d'adresse IP du serveur, même si DHCP est défini sur « ACTIVE ».
	ADRESSE IP	Saisissez l'ADRESSE IP à l'aide des touches ▲/▼/▲/▲. Cette fonction peut uniquement être utilisée quand DHCP est DESACTI. · L'ADRESSE IP est le numéro qui identifie ce projecteur sur le réseau. Vous ne pouvez pas avoir deux appeareils avec la même ADRESSE IP sur le même réseau. · L'ADRESSE IP « 0.0.0.0 » est interdite.
	MASQUE SOUS-RéSEAU	Utiliser les touches ▲/▼/▲/▲ pour saisir un MASQUE SOUS-RéSEAU icentique à celui de votre ordinateur. Cette fonction est disponible uniquement quand DHCP est réglé sur DESACTI. · Le MASQUE SOUS-RéSEAU « 0.0.0.0 » est interdit.
	INTERFACE PAR DEFAULT	Saisissez l'adresse d'INTERFACE PAR DEFAULT (un noeud d'un réseau d'ordinateur qui sert de point d'accès à un autre réseau) avec les touches ▲/▼/▲/▲. Cette fonction peut uniquement être utilisée quand DHCP est réglé sur DESACTI.
	SERVER DNS	Saisissez l'adresse de SERVEUR DNS à l'aide des touches ▲/▼/▲/▲. Le SERVEUR DNS est un système pour contrôr les noms de domaine et les adresses IP sur le Réseau.

(voir page suivante)

Rubrique	Description
CONFIGURATION PAR CABLE suite)	DéCALAGE HORAIRE	Saisissez le DÉCALAGE HORAIRE à l'aide des touches ▲/▼. Paramétrer DÉCALAGE HORAIRE pour que sa valeur soit identique à celle de l'ordinateur. Dans le doute, demandez conseil à votre responsable informatique. Utilisez la touche ▷ pour returner au menu après avoir réglié le DÉCALAGE HORAIRE. ·Quand cet élément est réglié, le même élément est paramétré sur la même valeur dans le menu CONFIGURATION SANS FIL (64).
	HEURE ET DATE	Saisissez l'année (deux derniers chiffres), le mois, le jour, l'heure et les minutes avec les touches ▲/▼/▲/▲. ·Quand cet élément est réglié, le même élément est paramétré sur la même valeur dans le menu CONFIGURATION SANS FIL (65). ·Le projecteur replacera ce réglage et récapérera les informations HEURE ET DATE du serveur temporel quand SNTP sera activé. (3.1.8 Réglages Date/Heure dans le Guide Réseau) ·Ce paramètre sera réinitialisé si le projecteur est étant alors que MODE PAUSE dans le menu INSTALLAT° est réglié sur ÉCONOMIE (45) ou que l'alimentation est éteinte.
INFORMATIONS CABLE	La sélection de cet élément affiche la boîte de dialogue INFORMATIONS CABLE qui permet de visualiser les paramètres LAN câblé.
	INFORMATIONS CABLE MOT DE PASSE 0000-0000-0000 NOM DU PROJECTEUR Projecteur_Name ADRESSE IP 192.168.1.254 MASQUE SOUS-RÉSEAU 255.255.255.0 INTERFACE PAR DEFAULT 0.0.0.0 SERVER DNS 0.0.0.0 ADRESSE MAC FF-FF-FF-FF-FF-FF DéCALAGE HORAIRE GMT00:00 HEURE ET DATE 2000/1/1 0:00 @RETOUR .@ARRÉT
	Pour en savoir plus sur MOT DE PASSE, se reporter au manuel sur “LiveViewer”. Seuls les 16 premiers caractères du NOM DU PROJECTEUR sont affichés. ·ADRESSE IP, MASQUE SOUS-RÉSEAU et INTERFACE PAR DÉFAUT indiquent “0.0.0.0” quand DHCP est ACTIVE et le projecteur ne peut pas):-obtenir d’adresse du serveur DHCP.

(voir page suivante)

Rubrique	Description
NOM DU PROJECTEUR	(1) Sélectionnez le NOM DU PROJECTIONEUR dans le menu RÉSEAU à l'aide des touches ▲/▼, puis appuyez sur la touché ▲. La boîte de dialogue NOM DU PROJECTIONEUR s'affichera.
	(2) Le NOM DU PROJECTIONEUR actuel s'affichera sur les 3 premières lignes. Le nom d'un projecteur donné est attribué au préalable par défaut. Sélectionnez et saississez les caractères à l'aide des touches ▲/▼/▲/▼ et de la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ▲ et la touche INPUT simultanément. Si vous avez déplaced le curseur sur SUPPRIMER ou TOUT EFFACER sur l'écran et appuyé sur la touche ENTER ou INPUT, 1 caractère ou tous les caractères seront effacés. Le NOM DU PROJECTIONEUR peut contenir jusqu'à 64 caractères.
	(3) Modifiez un caractère déjà saisi avec les touches ▲/▼ pour déplacer le curseur sur l'une des 3 premières lignes, et déplacez le curseur sur le caractère Āchanger avec les touches ▲/▲. Le caractère est sélectionné après avoir appuyé sur la touche ENTER ou INPUT. Suivez ensuite la même procédure que cette déscribe à l'étape (2) ci-dessus.
	(4) Terminate la saisie du texte en déplaçant le curseur sur OK sur l'écran, et appuyez sur la touche ▲, ENTER ou INPUT. Pour returner au NOM DU PROJECTIONEUR précédent sans enregistrer les modifications, déplacez le curseur sur ANNULER sur l'écran et appuyez sur la touche ▲, ENTER ou INPUT.

(voir page suivante)

Rubrique	Description
MES IMAGES	La sélection de cette rubrique affichera le menu MES IMAGES. Utilisez l'application pour transférer les données de l'image. Vous pouze le télécharger sur le site internet Hitachi. Sélectionnez un élément qui est une image fixe avec l'MES IMAGES au moyen des touches ▲/▼, (4. Fonction Mes images dans le Guide Réseau) et de la touche ▷ ou ENTER pour afficher l'image. L'élement ne contenant pas d'image mémorée ne peut pas être sélectionné. Les noms des fichiers images sont chacun affichés avec au maximum 16 caractères. Pour changer l'image affichée Utilisez les touches ▲/▼. Pour revenir au menu Appuyez sur la touche ▴ de la télécommande. Pour effacer les images affichées ainsi que les fichiers sources correspondants dans le projecteur. (1) Appuyez sur la touche RESET de la télécommande tout en affichtant une image à afficher dans le menu MES IMAGES - SUPPRIMER (2) Appuyez sur la touche ▷ pour effacer. Pour arrêté l'effacement, appuyez sur la touche ▽.
AMX D.D. (AMX Device Discovery)	Utiliser les touches ▲/▼ pour activer et désactiver AMX Device Discovery.ACTIVE ⇌ DESACTI.Lorsque ACTIVE est sélectionné, le projecteur peut être détecté par les contrôleurs AMX connectés au même réseau. Pour plus d'informations au sujet de AMX Device Discovery, consultez le site web d'AMX. URL: http://www.amx.com/ (à partir de décembre 2010)

(voir page suivante)

Rubrique	Description
PRESENT.	Le menu PRESENT. s'affiche quand cette rubrique est sélectionnée.Sélectionnez l'une des rubriques suivantes avec les touches ▲/▼,puis appuyez sur la touche ▷ ou ENTER pour utiliser cette fonction.Pour utiliser la presentation réseau, une application exclusive,“LiveViewer”, est nécessaire. Elle peut être installée depuis le CDlogiciels fourni. Vous pouvez également télécharger la dernièreversion et des informations connexes depuis le site d'Hitachi(http://www.hitachi-america.us/digitalmedia ou http://www-hitachidigitalmedia.com). Pour en savoir plus sur la presentationréseau et les instructions d'installation de “LiveViewer”, se reporterau manuel de “LiveViewer”.
	QUITTER MODEPRÉSENTATION	Si vous avez régle un ordinateur sur le modePrésentation pendant la projection d'une image, leprojecteur est occupé par l'ordinateur et l'accès depuis tout autre ordinateur est bloqué UTILISEZ cette fonction pour quitter le mode Présentationet autoriser d'autres ordinateurs à accéder au projecteur.Sélectionnez cette rubrique pour afficher une boîte dedialogue.Appuyez sur la touche ▷ pour désir OK dans la boîtede dialogue.Le mode Présentation est annulé et un messages'affiche indiquant le résultat.Pour procéder au réglage du mode Présentation,utilisez “LiveViewer”. Pour en savoir plus, se reporterau manuel sur “LiveViewer”.
	MODEMULTI PC	Si vous réglez plus d'un ordinateur sur le mode Multi PC sur “LiveViewer” et envoyer leurs images au projecteur,vous pouvez Sélectionner le mode d'affichage sur leprojecteur entre les deux options ci-dessous.- Mode PC unique: affiche l'image de l'ordinateur sélectionné en plein écran.- Mode Multi PC: affiche les images envoyées depuisun maximum de quatre ordinateurs à l'écran, lequelest divisé en quatre sections.Sélectionnez cette rubrique pour afficher une boîte dedialogueUTILISZ la boîte de dialogue pour modifier le moded'affichage tel qu'expliqué ci-dessous.Pour passer du mode Multi PC au mode PC unique,sélectionnez l'un des ordinateurs dans la boîte dedialogue avec les touches ▲/▼/▲/▷ et appuyez sur la touche ENTER ou INPUT.Appuyez sur la touche ▷ pour désir OK et appuyezensuite à nouveau sur ENTER ou INPUT. L'image pourl'ordinateur sélectionné s'affiche en plein écran.(voir page suivante)
PRESENT. suite)	MODE MULTI PC (suite)	Pour passer du mode PC unique au mode Multi PC, appuyez sur la touche ➔ pour désir OK dans la boîte de dialogue et appuyez sur la touche ENTER ou INPUT. Le mode d'affichage change. Pour en savoir plus sur la manière de changer le mode d'affichage sur mode Multi PC depuis votre ordinateur, se reporter au manuel pour "Viewer". Le réglage du mode Présentation de l'ordinateur sélectionné est activé lorsque le mode d'affichage bascule sur le mode PC unique. Par ailleurs, le réglage du mode Présentation est désactivé lorsque le mode d'affichage bascule sur le mode Multi PC, indépendamment du réglage sur les ordinateurs. Pour en savoir plus, se reporter au manuel sur "Viewer".
	AFFICHER NOM D'UTILISATEUR	Le nom d'utilisateur s'affiche si vous Sélectionnez cette rubrique. Cette fonction vous aide à identifier l'ordinateur à partir duquel l'image actuelle est envoyée. • Vous pouvez définir les noms d'utilisateur pour chaque ordinateur sur "Viewer". Pour en savoir plus, se reporter au manuel sur "Viewer".
SERVICE	L'exécution de cette commande aura pour résultat de redémarrer et réinitialiser la fonction réseau. Sélectionner REDÉMARRER EXECUTION avec la touche ➔. SERVICE REDÉMARRER EXECUTION RETOUR Utiliser la touche ➔ pourmettre en action. REDÉMARRER ANNULER OK Si vous désisissez de redémarrer la connexion réseau sera coupée. Si DHCP est activé, l'adresse IP peut être changée. ÀpRES avoir choisi REDÉMARRER EXECUTION, le menu RÉSEAU ne sera pas accessible pendant environ 30 secondes.

Menu SÉCURITÉ

Ce projecteur est équipé de fonctions de sécurité.

Le menu SÉCURITÉ permet d'accéder aux rubriques indiquées dans le tableau ci-dessous.

Pour utiliser le menu SECURITE : L'utilisateur doit s'enregistrer avant d'utiliser les fonctions de sécurité.

Accédez au menu SECURITE.

1. Appuyez sur la touche . La boîte de dialogue ENTRER MOT DE PASSE s'affiche.
2. Utilisez les touches / / / pour entrer le mot de passe enregistré. Le mot de passe d'usine par défaut est le suivant :

3692

Vous pouvez le modifier (ci-dessous). Déplacez le curseur vers le côté droit de la boîte ENTRER MOT DE PASSE et appuyez sur la touche pour afficher le menu SECURITE.

• Nous recommandons vivement de modifier au plus vite le mot de passe par défaut.
• En cas de saisie d'un mot de passe incorrect, la boîte de dialogue ENTRER MOT DE PASSE s'affiche à nouveau. Si vous saisissez un mot de passe incorrect 3 fois de suite, le projecteur s'éteint. Ensuite, le projecteur s'éteint chaque fois qu'un mot de passe incorrect est saisi.
• Vous pouvez accéder aux rubriques indiquées dans le tableau ci-dessous.

Si vous avez oublié votre mot de passe :

(1) Pendant l'affichage de la boîte de dialogue ENTRER MOT DE PASSE, maintenez enfoncée la touche RESET de la télécommande pendant environ 3 secondes ou maintenez enfoncée la touche INPUT pendant 3 secondes tout en appuyant sur la touche du projecteur. (2) La demande de code à 10 chiffres s'affiche. Contactez votre revendeur pour obtenir ce code à 10 chiffres. Votre mot de passe sera envoyé une fois les informations d'enregistrement de l'utilisateur confirmées. - En l'absence de saisie pendant environ 55 secondes pendant l'affichage de la demande de code, le menu se ferme. Si nécessaire, recommencez la procédure à partir de l'étape (1).

Rubrique	Description
MODIF. MOT DE PASSE SECUR.	(1) Sélectionnez MODIF. MOT DE PASSE SÉCUR. dans le menu SECURITE à l'aide des touches ▲/▼, et appuyez sur la touche ▷ pour afficher la boîte de dialogue ENTERR LE MOT DE PASSE. (2) Utilisez les touches ▲/▼/▲/▲ pour entrer le nouveau mot de salle. (3) Déplacez le curseur sur le côte croit de la boîte ENTERR LE MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOUVEAU MOT DE PASSE et saississez à nouveau le mot de salle. (4) Déplacez le curseur sur le côte croit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Veuillez en profiter pour noter le mot de salle. Le fait d'appuyer sur la touche ENTER de la télécommande ou la touche ▷ du projecteur entraîne la fermeture de la boîte NOTE NOUVEAU MOT DE PASSE. • Conservez soignement ce mot de salle.
MOT DE PASSE Mon Écran	La fonction MOT DE PASSE Mon Écran peut être utilisée pour interdire l'accès à la fonction Mon Écran et pour empêcher l'image Mon Écran actuellément enregistrée d'être remplaçée.1 Activer le MOT DE PASSE Mon Écran1-1 Sélectionner MOT DE PASSE Mon Écran avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.1-2 Sélectionner ACTIVE avec les touches ▲/▼ du menu activé/désactiver MOT DE PASSE Mon Écran.La boîte de dialogue ENT RER LE MOT DE PASSE (petit) s'affichera.1-3 Entrez le MOT DE PASSE avec les touches ▲/▼/▲ ▷. Déplacer le curseur sur le côté droit de la boîte de dialogue ENT RER LE MOT DE PASSE (petit) et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOUVEAU MOT DE PASSE enter de nouveau le même MOT DE PASSE.1-4 Déplacer le curseur sur le côté droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyer sur la touche ▷ pour afficher le NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Prendre note du MOT DE PASSE pendant cet intervalle.Appuyer sur la touche ENTER de la télécommande ou la touche ▷ du projecteur affichera le menu activé/désactiver MOT DE PASSE Mon Écran.Quand un MOT DE PASSE a été paramétré pour Mon Écran :· La fonction d'enregistrement de Mon Écran (et le menu) ne sera pas accessible.· La fonction (et le menu) V. Mon Écran ne sera pas accessible.· Le paramètre DEMARRAGE sera verrouillé sur Mon Écran (et le menu ne sera pas accessible).Désactiver le MOT DE PASSE Mon Écran permettra d'utiliser normalement ces fonctions.· Ne pas oublier votre MOT DE PASSE Mon Écran.2 Désactiver le MOT DE PASSE Mon Écran2-1 Suisse la procédure indiquée en 1-1 pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.2-2 Sélectionner DESACTI. pour afficher la boîte de dialogue ENT RER MOT DE PASSE (grand).Entrez le MOT DE PASSE enregistré et l'écran va revenir au menu activé/désactiver MOT DE PASSE Mon Écran.Si un MOT DE PASSE incorrect est saisi, le menu se fermera. Si nécessaire, repétér la procédure à partir de 2-1.3 Si vous avez oublé votre MOT DE PASSE3-1 Suisse la procédure telle qu'indiquée en 1-1 pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.3-2 Choisir DESACTI. pour afficher la boîte de dialogue ENT RER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue.3-3 Contacter votre revendeur avec votre Demande Code à 10 chiffres. Notre MOT DE PASSE vous sera envoyé lors que vos informations utiliseur enregistrées auront été confirmées.
VERROU PIN	VERROU PIN est une fonction qui empêche l'utilisation du projecteur à moins qu'un Code enregistré ne soit saisi. 1 Activation du VERROU PIN 1-1 Choisir VERROU PIN avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ ou sur la touche ENTER pour afficher le menu activer/désactiver VERROU PIN. 1-2 Choisir ACTIVE avec les touches ▲/▼ du menu activer/désactiver VERROU PIN et la boîte de dialogue Entrer Code PIN s'affichera. 1-3 Saisir un code PIN en 4 parties avec les touches ▲/▼/▲/▼, COMPUTER ou INPUT. La boîte de dialogue Régeter code PIN va s'afficher. Saisir le même Code PIN. Ceci mettra fin à l'enregistrement du Code PIN. • S'il n'y a pas de saisie pendant environ 55 secondes alors que la boîte de dialogue Entrer Code PIN ou la boîte de dialogue Régeter code PIN est affichée, le menu fermera. Si nécessaire, repétér la procédure à partir de 1-1. Ensuite, à chaque fois que le projecteur est remis sous tension après que l'alimentation a été mise hors tension, la boîte de dialogue Entrer Code PIN s'affichera. Saisir le code PIN à enregistrer. Le projecteur peut être utilisé après la saisie du code PIN enregistré. Si un code PIN incorrect est saisi, la boîte de dialogue Entrer Code PIN s'affichera à nouveau. Si un code PIN incorrect est saisi 3 fois, le projecteur se mettra hors tension. Ensuite, le projecteur se mettra hors tension à chaque fois qu'un code PIN incorrect sera saisi. Le projecteur se mettra aussi hors tension si aucune saisie n'est détectée pendant 5 minutes alors que la boîte de dialogue Entrer Code PIN est affichée. Cette fonction ne sera activée que quand le projecteur sera mis sous tension après que l'alimentation a été coupée. • Ne pas oublier votre code PIN. 2 Déselectiver le VERROU PIN 2-1 Suivre la procédure indiquée en 1-1 pour afficher le menu activer/désactiver VERROU PIN. 2-2 Sélectionner DESACTI. avec les touches ▲/▼ et la boîte de dialogue Entrer Code PIN s'affichera. Saisir le code PIN enregistré pour déselectiver la fonction VERROU PIN. Si un code PIN incorrect est saisi 3 fois, le projecteur se mettra hors tension. 3 Si vous avez oublé votre code PIN 3-1 Quand la boîte de dialogue Entrer Code PIN est affichée, maintainir pressée la touche RESET pendant 3 secondes ouMAINIPR pressée la touche INPUT tout en pressant la touche ▷ du projecteur. Le Demande Code à 10 chiffres s'affichera. • S'il n'y a pas de saisie pendant environ 5 minutes alors que le Demande Code est affchéé, le projecteur se mettra hors tension. 3-2 Contacter votre revendeur avec le Demande Code à 10 chiffres. Vote Code PIN vous sera envoyé lors que vos informations utilisateur enregistrées auront été confirmées.
DéTECT. TRANSITION	Si cette fonction est fixée à ACTIVE et que l'angle vertical du projecteur ou les paramètres du INSTALLATION différé des paramètres qui ont été préalablement enregistrées, l'alarme DETECT.TRANSITION ACTIVE sera affichée et les signaux d'entrée ne seront pas affichés. • Pour afficher à nouveau le signal, désactiver cette fonction. • La lampe s'était lorsqu'laalarme DETECT.TRANSITION ACTIVÉ est restée allumée pendant environ 5 minutes. • La fonctionnalité de réglage des distorsions trapézoïdales reste interdite tant que la fonction Détector de transition est activée. 1 Activation du DETECT.TRANSITION 1-1 Sélectionnez DETECT.TRANSITION dans le menu SECURITE à l'aide des touches ▲/▼, puis appuyez sur la touche ▷ ou ENTER pour afficher le menu d'activation / de désactivation de DETECT. TRANSITION. 1-2 Utilisez les touches ▲/▼ dans le menu d'activation/de désactivation de DETECT. TRANSITION. En sélectionnant le ACTIVE, cela permettra d'enregistrer les paramètres actuels de l'angle et du INSTALLATION. La boîte de dialogue (petite) ENTRER LE MOT DE PASSE s'affiche. 1-3 Utilisez les touches ▲/▼/▲/▼ pour entrer un mot de passer. Déplacez le curse du côte droit de la boîte (petite) ENTRER LE MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOUVEAU MOT DE PASSE et saississez à nouveau le mot de passer. 1-4 Déplacez le curseur sur le côte droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Le fait d'appuyer sur la touche ENTER de la télécommande ou sur la touche ▷ du projecteur permet de revenir au menu activer/désactiver DETECT.TRANSITION. • Conservez soignement ce mot de passer DETECT.TRANSITION. • Cette fonction ne sera activée que lorsque le projecteur sera mis sous tension après que l'alimentation a été coupée. • Cette fonctionnalité est susceptible de ne pas fonctionner correctement si le projecteur n'est pas dans une position stable lorsque ACTIVE est sélectionné. 2 Désactivation du DETECT.TRANSITION 2-1 Suivez la procédure indiquée en 1-1 pour afficher le menu activer/désactiver DETECT. TRANSITION. 2-2 Sélectionnez DETACTI. pour afficher la boîte ENTRER MOT DE PASSE (grande). Entrez le mot de passer enregistré pour revenir au menu activer/désactiver DETECT.TRANSITION. Si le mot de passer saisi est incorrect, le menu se ferme. Si nécessaire, recommencze la procédure à partir de l'étape 2-1. 3 Si vous avez oublé votre mot de passer 3-1 Suivre la procédure indiquée en 1-1 pour afficher le menu activer/désactiver DETECT.TRANSITION. 3-2 Sélectionner DESACTI. pour afficher la boîte de dialogue ENTRER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue. 3-3 Contacterer votre revendeur avec votre Demande Code à 10 chiffres. Notre mot de passer vous sera envoyé lorsqu'les informations utilisateur enregistrées auront été confirmées.
M. D. P. MON TEXTE	La fonction M. D. P. MON TEXTE peut empêcher que MON TEXTE soit remplaça. Quand le mot de passer est paramétré pour l'options MON TEXTE; • Le menu AFFICHER MON TEXTE ne sera pas disponible, ce qui peut empêcher de modifier les paramètres dans AFFICHAGE. • Le menu ÉDITER MON TEXTE ne sera pas disponible, ce qui peut empêcher de remplaçer MON TEXTE. 1 Activer le M. D. P. MON TEXTE 1-1 Sélectionner M. D. P. MON TEXTE avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 1-2 Sélectionner ACTIVE avec les touches ▲/▼ du menu activer/désactiver M. D. P. MON TEXTE. La boîte de dialogue ENTTRER LE MOT DE PASSE (petit) s'affichera. 1-3 Entrer le mot de passer avec les touches ▲/▼/▲ ▷. Déplacer le curseur sur le côté droit de la boîte de dialogue ENTTRER LE MOT DE PASSE (petit) et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOUVEAU MOT DE PASSE, et saisir à nouveau le même mot de passer. 1-4 Déplacer le curseur sur le côté droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes; prendre ensuite note du mot de passer pendant cet intervalle. En appuyant sur la touche ENTER de la télécommande ou sur la touche ▷ du projecteur, vous retournerez au menu activer/désactiver M. D. P. MON TEXTE. 2 Déactivier M. D. P. MON TEXTE 2-1 Suire la procédure en 1-1 pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 2-2 Sélectionner DESACTI. pour afficher la boîte de dialogue ENTTRER MOT DE PASSE (grand). Saisir le mot de passer enregistré pour que l'écran returne au menu activer/désactiver M. D. P. MON TEXTE. Si un mot de passage incorrect est saisi, le menu fermera. Si nécessaire, repétér la procédure à partir de 2-1. 3 Si vous avez oublé votre mot de passer 3-1 Suire la procédure telle qu'indiquée en 1-1 pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 3-2 ChoisisR DESACTI. pour afficher la boîte de dialogue ENTTRER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue. 3-3 Contacter votre revendeur avec le Demande Code à 10 chiffres. Your mot de passage vous sera envoyé lors que vos informations utilisateur enregistrées auront été confirmées.
AFFICHER MON TEXTE	(1) Sélectionner AFFICHER MON TEXTE avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ ou ENTER pour afficher le menu activer/désactiver AFFICHER MON TEXTE. (2) Sélectionner activer ou déselectiver avec les touches activer/désactiver AFFICHER MON TEXTE. ACTIVER ⇌ DESACTI. Quand ACTIVE est activé, MON TEXTE sera affché sur l'écran DEMARRAGE ainsi que dans la fenêtre de dialogue ENTR._INFOS. • Cette fonction est uniquement disponible quand la fonction M. D. P. MON TEXTE est paramétrée sur DESACTI.
ÉDITER MON TEXTE	(1) Sélectionner ÉDITER MON TEXTE avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷. La boîte de dialogue ÉDITER MON TEXTE s'affichera. (2) MON TEXTE actuel s'affichera sur les trois premières lignes. S'il n'a pas encore été ecrit, les lignes seront vides. Sélectionner et saisir les caractères avec les touches ▲/▼/▲/▼ et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET Ou presser la touche ▼ et la touche INPUT Simultanément. Si vous déplacez le CURSEUR sur SUPPRIMER OU TOUT EFFACER sur l'écran et appuyez sur la touche ENTER ou INPUT, 1 ou tous les caractères seront également efficaces. MON TEXTE peut utiliser jusqu'à 24 caractères sur chaque ligne. (3) Modifier un caractère déjà saisi avec les touches ▲/▼ pour déplacer le CURSEUR sur l'une des trois premières lignes et déplacer le CURSEUR sur le caractère à changer avec les touches ▲/▲. Le caractère est sélectionné après avoir appuyé sur la touche ENTER ou INPUT. Suivre ensuite la même procédure que désrite au point 2 ci-dessus. (4) Terminer la saisie du TEXte en déplaçant le CURSEUR sur ENREG. sur l'écran et appuyer sur la touche ▷, ENTER ou INPUT. Pour returner à MON TEXTE préférent sans enregistrer les changements, déplacer le CURSEUR sur ANNULER sur l'écran et appuyer sur la touche ▲, ENTER ou INPUT. • La fonction ÉDITER MON TEXTE est disponible uniquement quand la fonction M. D. P. MON TEXTE est paramétrée sur DESACTI.

Outils de présentation

Le projecteur est équipé des deux outils suivants, qui permettent d'activer rapidement et facilement les présentations à l'écran :

• Présentation PC-LESS (ci-dessous)
• Affichage USB (89)

La Présentation PC-LESS lit les données d'image et d'audio depuis le média de stockage inséré sur le port USB TYPE A et affiche l'image dans les modes suivants. La Présentation PC-LESS peut être démarrée en sélectionnant le port USB TYPE A comme source du signal d'entrée.

Cette fonction vous permet de créer des présentations sans utiliser votre ordinateur.

• Mode Thumbnail (81)
• Mode Plein Écran (85)
• Mode Diapositive (86)

[Appareils de stockage supportés]

• Mémoire USB (Type de mémoire USB, disque dur USB et type de lecteur de carte USB)

REMARQUE • Cette fonction ne sera peut-être pas disponible sur les lecteurs USB (adaptateurs) possédant plus d'un port USB (si l'adaptateur reconnaît que plusieurs appareils sont connectés).

• Cette fonction ne sera peut-être pas disponible avec les concentrateurs USB.
• Cette fonction ne sera peut-être pas disponible avec les dispositifs USB équipés d'un logiciel de sécurité.
• L'insertion et le retrait d'un dispositif USB doivent être réalisées avec le plus grand soin. (12, 83)

[Formats Supportés]

FAT12, FAT16 et FAT32

REMARQUE : NTFS n'est pas pris en charge.

[Format de fichier compatible et son extension]

JPEG (.jpeg, .jpg) : le format progressif n'est pas pris en charge. - Bitmap (.bmp) : le mode 16 bits et les bitmaps compressés ne sont pas pris en charge. - PNG (.png) : les PNG imbriqués ne sont pas pris en charge. - GIF (.gif)

REMARQUE : les fichiers dont la résolution est supérieure à la suivante ne sont pas pris en charge.

• Les fichiers dont la résolution est inférieure à 36x36 ne sont pas pris en charge.
• Les fichiers dont la résolution est inférieure à 100 x 100 ne seront peut-être pas affichés.
• L'affichage de certains fichiers pris en charge est parfois impossible.
• Lorsque le contenu des données d'image ne s'affiche pas en mode Thumbnail, seul un cadre apparaît à l'écran.
• Même dans le cas des combinaisons de formats de fichiers et d'audio décrites ci-dessus, la lecture de certains fichiers peut échouer.

Mode Thumbnail

Le mode Thumbnail affiche des images stockées dans un dispositif de stockage USB sur l'écran Thumbnail. Il y a au maximum 20 images par écran.

Si vous le désirez, vous pouvez passer au mode Plein Écran ou Diapositive, après avoir sélectionné des images dans le mode Thumbnail.

Le mode Thumbnail sera démarré comme fonction principale de la Présentation PC-LESS une fois le port USB TYPE A sélectionné comme source du signal d'entrée.

Image sélectionnée

Images Menu Thumbnail

Thumbnail

Utiliser avec les touches ou les touches

Vous pouvez contrôler les images sur l'écran Thumbnail avec la télécommande, le panneau de contrôle ou la Télécommande Web. Les fonctions suivantes peuvent être utilisées pendant que "Thumbnail" est affiché.

Fonctionnement de la touche			Fonctions
La télécommande	Panneau de contrôle	Télécommande Web
▲/▼/▲/▲	▲/▼/▲/▲	[▲]/[▼]/[▲]/[▲]	Bouge le curseur.
PAGE UP PAGE DOWN	-	[PAGE PRÉCÉDENTE] [PAGE SUIVANTE]	Change de page.
ENTER	INPUT	[ENTRER]	• Affiche l'image sélectionnée en mode plein écran lorsque le curseur est placé sur une image miniature. • Affiche le menu CONF. (Oci-dessous) pour l'image sélectionnée lorsque le curseur est placé sur le numéro de l'image miniature.

Menu INSTALLATION de l'image sélectionnée

Rubrique		Fonctions
INSTALLAT°		Utilisez les touches du curseur «/» pour changer chaque réglage ou utilisez la touche du curseur « pour exéçuter les fonctions comme suit.
	RETOUR	Appuyez sur la touche du curseur « ou ENTER pour revenir au mode Thumbsail.
	DéBUT	Passez sur ACTIVE pour définir l'image sélectionnée comme première image du diaporama. Ces informations de réglage seront enregistrées dans le fjichier "playlist.txt" (88).
	FIN	Passez sur ACTIVE pour définir l'image sélectionnée comme dernierie image du diaporama. Ces informations de réglage seront enregistrées dans le fjichier "playlist.txt" (88).
	SAUTER	Passez sur ACTIVE pour sauter l'image sélectionnée dans le diaporama. Ces informations de réglage seront enregistrées dans le fjichier "playlist.txt" (88).
	PIVOTER	Presser le curseur « ou le bouton ENTER pour faire tourner l'image fixe sélectionnée de 90 degrès dans le sens des aiguilles d'une montre. Ces informations de réglage seront enregistrées dans le fjichier "playlist.txt" (88).

Utilisation du menu dans l'écran Thumbnail

Vous pouvez également contrôler les images à l'aide du menu à l'écran Thumbnail.

Rubrique		Fonctions
		Passe à un dossier de niveau supérieur.
TRIER		Vous permet de trier les fichiers et dossiers comme suit.
		RETOUR	Appuyez sur la touche du curseur ◆ ou ENTER pour revenir au mode,Thumbsail.
		NOM EN HAUT	Trie en ordre ascendant par nom de fichier.
		NOM EN BAS	Trie en ordre descendant par nom de fichier.
		DATE EN HAUT	Trie en ordre ascendant par date de fichier.
		DATE EN BAS	Trie en ordre descendant par date de fichier.
▲/▼		Avance à la page précédente/suivante.
DIAPPOSITIVE		Configure et lance le diaporama (86).
		RETOUR	Appuyez sur la touche du curseur ◆ ou ENTER pour revenir au mode-Thumbsail.
		DÉMARRER	Appuyez sur la touche du curseur ◆ ou ENTER pour lancer le diaporama.
		DéBUT	Sélectionne la première diapositive de Diapositive.
		FIN	Sélectionne la derniere diapositive de Diapositive.
		INTERVALLE	Rôle la durée de l'intervalle d'affichage des images fixes en mode Diapositive.
		MODE LECTURE	Sélectionne le mode de Diapositive.
ENTR.		Change le port d'entrée.
MENU		Affiche le menu.
RETIR. PRISE USB		Veillez à utiliser cette fonction avant de retirer le péripérisque de sto ckage USB du projecteur. ÀpRES le retrait, le projecteur ne reconnaît pas le péripérisque de stockage USB tant que vous ne le réinsérez pas dans le port USB TYPE A.

REMARQUE : Ces opérations ne sont pas accessibles lorsque l'affichage à l'écran du projecteur est affiché.

• Le mode Thumbnail est disponible pour afficher jusqu'à 20 fichiers sur une seule page.
• Il n'est pas possible de changer le port d'entrée avec la touche INPUT lorsque les écrans Thumbnail, Diapositive ou Plein écran sont affichés.
• Des icônes d'erreurs seront affichées en Thumbnail.

Ce fichier semble être endommagé ou au mauvais format.

Les fichiers ne pouvant être affichés dans l'écran Thumbnail sont indiqués par une icône représentant le format de fichier.

Le mode Plein Écran affiche une image sur tout l'écran. Pour l'affichage en mode Plein écran, sélectionnez une image dans l'écran Thumbnail. Puis pressez le bouton ENTER sur la télécommande, le bouton INPUT sur le panneau de contrôle ou cliquez sur [ENTRER] sur la Télécommande Web.

Manipulations des images fixes

Les manipulations suivantes sont disponibles en mode Plein Écran alors qu'une image fixe est affichée.

Fonctionnement de la touche			Fonctions
La télécommande	Panneau de contrôle	Télécommande Web
▼ ► ou PAGE DOWN	▼ ou ►	[▼] [►] ou [PAGE SUIVANTE]	Montre le fichier suivant.
▲ ► ou PAGE UP	▲ ou ►	[▲] [►] ou [PAGE PRÉCÉDENTE]	Montre le fichier précédent.
ENTER	INPUT	[ENTRER]	Affiche,Thumbsail.

Le mode Diapositive affiche les images en plein écran puis alterne les images à l'intervalle défini dans INTERVALLE dans le menu de l'écran Thumbnail (83).

Vous pouvez démarrer cette fonction à partir du menu du diaporama. Pour afficher le menu Diapositive, sélectionnez le bouton DIAPOSITIVE dans le mode Thumbnail et pressez le bouton ENTER sur la télécommande, le bouton INPUT sur le panneau de contrôle ou cliquez [ENTRER] sur la Télécommande Web.

Lorsque le mode Diapositive est affiché, la manipulation des boutons suivants est activée quand les images fixes sont affichées et les mêmes options sont disponibles en mode Plein Écran quand les films sont affichés.

Fonctionnement de la touche			Fonctions
La télécommande	Panneau de contrôle	Télécommande Web
ENTER	INPUT	[ENTRER]	Affiche,Thumbsail.

REMARQUE : Ces opérations ne sont pas accessibles lorsque l'OSD (Affichage écran) du projecteur est affiché.

• Il n'est pas possible de changer le port d'entrée avec la touche INPUT lorsque les écrans Thumbnail, Diapositive ou Plein écran sont affichés.
• Lorsque le mode Diapositive est réglé sur UNE FOIS et que le dernier fichier est une image fixe, la dernière diapositive de la présentation reste affichée jusqu'à ce que le bouton ENTER sur la télécommande ou la Télécommande Web ou le bouton INPUT du panneau de contrôle soit pressé.

1) RETOUR : Revient au mode Thumbnail. 2) DÉMARRER : Joue les diapositives. 3) DÉBUT : Sélectionne la première diapositive de Diapositive. 4) FIN : Sélectionne la dernière diapositive de Diapositive. 5) INTERVALLE : Règle la durée de l'intervalle d'affichage des images fixes en mode Diapositive. Il n'est pas recommandé de régler un intervalle très court, car cela pourrait prendre plus de quelques secondes pour charger et afficher un fichier image s'il est stocké dans le bas de l'arborescence, ou encore si trop de fichiers sont stockés dans le même catalogue. 6) MODE LECTURE : Sélectionne le mode de Diapositive. UNE FOIS : Joue les diapositives une seule fois. SANS FIN : Joue les diapositives en boucle.

REMARQUE : Les paramètres de Diapositive sont sauvegardés dans le fichier "plist.txt" qui est stocké dans le dispositif de stockage. Si le fichier n'existe pas, il est créé automatiquement.

• Les paramètres relatifs à DÉBUT, FIN, INTERVALLE et MODE LECTURE sont sauvegardés sur la liste de diffusion "plist".
• Si le dispositif de stockage est en protection d'écriture, ou le fichier "plist.txt" est un fichier de type "lecture seule", il est impossible de changer les paramètres de Diapositive.

La liste de lecture "plist" est un format de fichier texte qui décide de l'ordre des fichiers de diapositives affichées en mode Thumbnail ou Diapositive.

Le nom du fichier de liste de diffusion est "plist.txt" et peut être modifié sur un ordinateur.

Il est créé dans le dossier contenant les fichiers image sélectionnés lors du démarrage de la Présentation PC-LESS ou de la configuration du diaporama.

[Exemple de fichiers "playlist.txt".]

Réglage DÉBUT : Réglage FIN : Réglage INTERVALLE : Réglage MODE LECTURE :

Le fichier "plist.txt" contient les informations suivantes.

Chaque élément d'information doit être séparé par ":", et ":" doit figurer à la fin de chaque ligne.

1ère ligne : réglages DÉBUT, FIN, INTERVALle et MODE LECTURE (987).

2ème ligne et suivantes : nom du fichier, durée de l'intervalle, réglage de la rotation et réglage du saut.

Durée de l'intervalle : peut être réglée de 0 à 999900 (ms) par incréments de 100 (ms).

Réglage de la rotation : "rot1" signifie une rotation de 90 degrés dans le sens des aiguilles d'une montre ; "rot2" et "rot3" donnent lieu à une rotation de 90 degrés supplémentaires dans le même sens.

Réglage du saut : "SKIP" signifie que l'image ne sera pas affichée dans le diaporama.

REMARQUE • La longueur maximum d'une ligne sur le fichier "playlist.txt" est de 255 caractères, sauts de retour à la ligne inclus. Si une ligne dépasse cette limite, le fichier "playlist.txt" n'est pas valide.

• La liste de diffusion permet d'enregistrer jusqu'à 999 fichiers. Cependant, en présence de dossiers dans le même répertoire, ce nombre maximum est diminué du nombre de dossiers concernés.

Tous les fichiers au-delà de cette limite sont absents du diaporama.

• Si le dispositif de stockage est protégé ou ne dispose pas de suffisamment d'espace, le fichier "plist.txt" ne peut être créé.
• Pour les réglages du diaporama, reportez-vous à la section Mode Diapositive (86).

Affichage USB

Le projecteur peut afficher les images transférées depuis l'ordinateur via un câble USB (11).

Configuration matérielle et logicielle requise pour le PC

• Système d'exploitation : l'un de ceux cités ci-dessous (version 32 bits uniquement) : Windows® XP Home Edition / Professional Edition, Windows Vista® Home Basic / Home Premium / Business / Ultimate / Enterprise, Windows® 7 Starter / Home Basic / Home Premium / Business / Ultimate / Enterprise
• Processeur : Pentium 4 (au moins 2,8 GHz)
• Carte graphique : 16 bits, carte graphique étendue ou supérieure
• Mémoire : au moins 512 Mo
• Espace disque dur disponible : au moins 30 Mo
• Port USB
• Câble USB : 1 élément

Lancement de l'affichage USB

Sélectionnez AFFICHAGE USB pour la rubrique USB TYPE B dans le menu OPT. Lorsque vous connectez votre ordinateur au port USB TYPE B du projecteur à l'aide d'un câble USB, le projecteur est reconnu comme lecteur de CD-ROM sur votre ordinateur. Ensuite, le logiciel dont le projecteur est équipé, "LiveViewerLiteUSB.exe", est exécuté automatiquement et l'application "LiveViewer Lite for USB" de l'ordinateur est prête pour l'affichage USB.

L'application "LiveViewer Lite for USB" se ferme automatiquement lorsque le câble USB est débranché.

REMARQUE : Si le logiciel ne démarre pas automatiquement (généralement, parce que la fonction d'exécution automatique des CD-ROM est désactivée sur votre système d'exploitation), procédez comme suit.

(1) Cliquez sur le bouton [Démarrer] dans la barre des tâches et sélectionnez "Exécuter". (2) Tapez F:\LiveViewerLiteUSB.exe puis cliquez sur [OK].

Si votre lecteur de CD-ROM ne correspond pas au lecteur F de votre ordinateur, vous devrez remplacer F par la lettre correspondant à votre lecteur de CD-ROM.

• La lecture automatique du CD-ROM est désactivée lorsque l'écran de veille est actif.
• La transmission de l'image depuis l'ordinateur est suspendue lorsque l'écran de veille protégé par mot de passe est actif. Pour reprendre la transmission, quittez l'écran de veille.
• Consultez notre site Web pour obtenir la dernière version du logiciel et son manuel. (Manuel d'utilisation (résumé)).

Pour les mises à jour, suivez les instructions disponibles sur le site.

Affichage USB (suite)

L'application apparaît dès lors qu'elle a démarré dans la zone de notification Windows. Vous pouvez quitter l'application à partir de votre ordinateur en sélectionnant Quit dans le menu.

REMARQUE : "LiveViewer" (reportez-vous au Guide Réseau) et cette application ne peuvent être utilisés simultanément. Si vous connectez votre ordinateur au projecteur à l'aide d'un câble

LiveViewer Lite for USB

USB pendant que "LiveViewer" est en cours d'exécution, le message suivant s'affiche.

• Selon les logiciels installés sur votre ordinateur, les images sur ce dernier ne peuvent être transférées en utilisant le "LiveViewer Lite for USB".
• Si un logiciel d'application ayant une fonction Pare-feu est installé sur votre PC, désactivez la fonction pare-feu en suivant les indications du guide utilisateur.
• Un logiciel de sécurité bloque peut-être la transmission de l'image. Changez les paramètres du logiciel de sécurité pour autoriser l'utilisation de "LiveViewer Lite for USB".
• Quand l'entrée audio de USB TYPE B (46) est sélectionnée, si le niveau sonore est encore trop bas même après avoir augmenté le volume du projecteur au maximum, vérifiez l'audio aux sorties de l'ordinateur et augmentez le niveau de volume en fonction.

Affichage USB (suite)

Menu contextuel

Le menu à droite s'affiche lorsque vous cliquez sur l'icône de l'application avec le bouton droit de la souris dans la zone de notification Windows.

Display

(Afficher)

Quit

(Quitter)

: Le menu flottant s'affiche et l'icône disparaît dans la zone de notification Windows. : L'application se ferme et l'icône disparaît dans la zone de notification Windows.

REMARQUE • Si vous souhaitez redémarrer l'application, vous devez débrancher le câble USB avant de le rebrancher.

Menu flottant

Si vous sélectionnez "Display" dans le menu contextuel, le menu flottant tel qu'illustré à droite apparaîtra à l'écran.

① Démarrer la touche Capture

La transmission au projecteur a débuté et les images seront affichées.

② La touche Stop (arrêt)

La transmission de l'image est stoppée.

③ Touche Hold (pause)

L'image à l'écran du projecteur est temporairement figée. La dernière image qui est à l'écran avant de cliquer la touche reste affichée. Vous pouvez examiner les données image de votre ordinateur sans les afficher sur l'écran du projecteur.

④ Touche Option

La fenêtre Options s'affiche.

⑤ Touche Minimize (réduire)

Le menu flottant se ferme et l'icône réapparaît dans la zone de notification Windows.

REMARQUE • Si vous cliquez plusieurs fois sur Démarrer la touche Capture et/ou la touche Stop (arrêt), les images ne seront peut-être pas affichées à l'écran.

Affichage USB (suite)

Fenêtre Options

La fenêtre Options s'affiche si vous sélectionnez la touche Option dans le menu flottant.

Optimiser la Performance

"LiveViewer Lite for USB" fait des captures d'écrans en format JPEG et envoie les données au projecteur. "LiveViewer Lite for USB" possède deux options avec différents taux de compression pour les fichiers JPEG.

Vitesse de Transmission

La vitesse a la priorité sur la qualité d'image.

Cela rend le taux de compression pour fichiers JPEG plus élevé.

L'écran du projecteur est réécrit plus rapidement car les données transférées sont plus légères, cependant la qualité est pire.

Qualité d'Image

La qualité d'image a priorité sur la vitesse.

Cela réduit le taux de compression pour les fichiers JPEG.

L'écran du projecteur est réécrit plus lentement car les données transférées sont plus lourdes, cependant la qualité est meilleure.

Conserver la résolution du PC

Si vous décochez la case [Conserver la résolution du PC], la résolution d'écran de votre ordinateur sera modifiée comme suit et la vitesse d'affichage pourra être plus rapide. CP-X2021WN, CP-X2521WN, CP-X3021WN : 1024 x 768 (XGA)

Si votre ordinateur ne prend pas en charge la résolution d'affichage spécifique ci-dessus, la plus grande résolution prise en charge par l'ordinateur parmi les résolutions plus petites que celle spécifiée sera sélectionnée.

Son

Active/désactive le son. La qualité de l'image peut se déterminer lors de la lecture des données audio transférées avec les données d'image. Pour donner la priorité à la qualité de l'image, couper le son en cochant la case.

À propos

Informations relatives à la version de "LiveViewer Lite pour USB".

REMARQUE : Quand la résolution est changée, la disposition des icônes sur le bureau de votre PC pourrait changer. Si l'un des ports AUDIO IN est sélectionné ou si « USB TYPE B » est sélectionné pour SOURCE AUDIO dans le menu AUDIO IN (46), le son audio dans la fenêtre Options est désactivé.

Entretien

Remplacement de la lampe

La lampe a une durée de vie limitée dans le temps. L'utilisation prolongée de la lampe peut rendre l'image plus sombre, ou appauvrir l'intensité des couleurs. Remarquez que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou se grillent lorsque vous les utilisez.

Il est recommandé de faire en sorte d'avoir une lampe de rechange sous la main et de ne pas tarder à remplacer la lampe si nécessaire. Pour vous munir d'une lampe de rechange, veuillez contacter votre revendeur et lui indiquer le numéro de type de la lampe.

Numéro de type : DT01191

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez la lampe refroidir au moins 45 minutes.
2. Prévoyez une lampe de rechange. Si le projecteur est installé au plafond ou si la lampe a cassé, veuillez consulter votre revendeur pour le changement de la lampe. Dans le cas où vous remplaceriez la lampe vous-même, suivez la procédure suivante.
3. Desserrez la vis du couvercle de la lampe (indiquée par une flèche) puis faites glisser et soulevez le couvercle de la lampe pour le retirer.
4. Desserrez les 2 vis de la lampe (indiquées à l'aide d'une flèche) et prenez la lampe avec précaution, par la poignée. Ne desserrez jamais les autres vis.
5. Introduisez la lampe neuve et resserrez fermement les 2 vis qui ont été desserrées à l'étape précédente pour verrouiller la lampe dans son emplacement.
6. Faites glisser le couvercle de la lampe dans sa position initiale en faisant correspondre les parties verrouillantes de celui-ci et du projecteur. Puis, resserrez fermement la vis du couvercle de la lampe.
7. Mettez le projecteur sous tension et réinitialisez le temps de lampe en utilisant la fonction TEMPS LAMPE du menu OPT.

(1) Appuyez sur la touche MENU pour afficher un menu. (2) Mettez-vous sur MENU AVANCÉ dans le menu, à l'aide de la touche ∇/Δ, puis appuyez sur la touche ▷. (3) Mettez-vous sur OPT. dans la colonne de gauche du menu à l'aide de la touche ∇/△, puis appuyez sur la touche ▷. (4) Mettez-vous sur TEMPS LAMPE à l'aide de la touche ∇/◁, puis appuyez sur la touche ▷. Une boîte de dialogue apparaîtra. (5) Appuyez sur la touche ▷ pour sélectionner "OK" dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps lampe.

Couvercle de la lampe

ATTENTION : Ne touchez pas l'intérieur du projecteur lors du retrait de la lampe.

REMARQUE : Ne réinitialisez le temps lampe que lorsque vous avez remplacé la lampe. De cette façon, vous aurez une information correcte sur cette lampe.

Remplacer la lampe (suite)

Alerte lampe

HAUTE TENSION

HAUTE TEMPÉRATURE

HAUTE PRESSION

AVERTISSEMENT : Le projecteur utilise une lampe en verre au mercure à haute pression. Si vous secouez ou éraflez la lampe, ou si vous la touchez lorsqu'elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de griller. Il faut noter que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou grillent dès que vous les utilisez. En outre, si la lampe explose, il peut arriver que des éclats de verre pénètrent dans le logement de la lampe et que des vapeurs de mercure et des poussières contenant de fines particules de verre s'échappent à travers les trous d'aération du projecteur.

Comment mettre la lampe au rebut : Ce produit contient une lampe au mercure ; ne la jetez pas avec les déchets ordinaires. Il faut la mettre au rebut conformément à la réglementation locale s'appliquant à l'environnement. - En ce qui concerne le recyclage des lampes, consultez le site www.lamprecycle.org (aux États-Unis). - Pour mettre le produit au rebut, contactez l'administration locale compétente en la matière ou www.eiae.org (aux États-Unis), ou encore www.epsc.ca (au Canada).

Pour de plus amples informations, contactez votre revendeur.

Débranchez la prise de courant.	Si la lampe se brise (elle explode bruyamment), débranchez le cordon électrique de la prise, et demandez une lampe de rechange à votre revendeur local. Les éclats de verre peuvent endommager les parties internes du projecteur ou cause des blessures lors de la manipulation de celui-ci, aussi, n'essayez pas de nettoyer le projecteur ou de changer l'ampoule vous-même. Si la lampe se brise (elle explode bruyamment), aéré soignement lapiece et évitez de respirer les vapeurs ou les fines particules qui sortent des trouès d'aération du projecteur, ou de les faire pénétrer dans vos yeux ou votre bouche. Avant de replacer la lampe, mettez le projecteur hors tension et débranchez le cordon d'alimentation, puis attendez au moins 45 minutes pour que la lampe soit assez refroidie. Si vous touchez une lampe chaude, vous risque de vous brûler et de l'endommager.
	Ne dévissez jamais d'autres vis que celles spécifiées (marquées d'une flèche). N'ouvre pas le couvercle de la lampe lorsque le projecteur est suspendu au plafond. Cela risque d'être dangereux, car si la lampe est cassée, des éclats de verre pourrait tomber lorsque vous ouvrez le couvercle. En outre, comme il est dangereux de travailler en hauteur, demandez à votre revendeur local de replacer la lampe, même si l'ampoule n'est pas cassée. N'utilise pas le projecteur si le couvercle de la lampe est enlevé. Lors du remplacement de la lampe, assurez-vous que les vis sont vissées fermement. Les vis lâches peuvent provoquer des dégâtts matériels ou des lésions personnelles.
	Utilissez uniquement une lampe du type spécifique. L'utilisation d'une lampe non spécifiquement concue pour ce modèle peut être à l'origine d'un incendie, endommager le produit ou raccourcir sa durée de vie. Si la lampe se brise très vite après le premier usage, it peut y avoir un另一种 type de problème électrique. Dans ce cas, contactez votre revendeur local ou un service après-vente autorisé. Manipuez la lampe avec soin: si vous endommagez la lampe en la secouant ou en l'éraflant, it existe un risque que l'ampoule éclate durant son utilisation. Utiliser de manière prolongée la lampe peut provoquer un manque de clarté, une absence totale d'éclairage ou même casser la lampe. Quand vous constazez que l'image estASFMOBIEOU quand l'intensité des couleurs est trop faible, vous nevez replacer la lampe le plus tôt possible. N'utilise pas de vieilles lampes (ou usages) ; elles pourraient se briser.

Nettoyer et remplacer le filtre à air

L'unité de filtre à air de ce projecteur consiste en une couverture, 2 types de filtres et un cadre à filtre. Le nouveau filtre à double épaisseur est prévu pour être utilisé pendant une plus longue durée. Cependant, pour un bon fonctionnement du projecteur, il est nécessaire de le vérifier et de le nettoyer régulièrement afin d'assurer une bonne ventilation.

Il est nécessaire de nettoyer le filtre aussi souvent que les indicateurs ou un message vous le recommandent. Remplacez les filtres quand ceux-ci sont endommagés ou trop sales.

La préparation des nouveaux filtres demande que vous transmettiez le numéro produit suivant à votre revendeur.

Numéro type : UX36761 (Ensemble du filtre)

Quand la lampe est remplacée, changez le filtre à air. Un filtre de remplacement du type requis est fourni avec les lampes de remplacement du projecteur.

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. Utilisez un aspirateur sur et autour du couvre-filtre.
3. Soulevez les prises du porte-filtre pour retirer ce dernier.
4. Utilisez un aspirateur sur la bouche du filtre au niveau du projecteur.
5. Sortez le filtre à mailles fines tout en maintenant le couvre-filtre. Il est recommandé de laisser en place le filtre à mailles larges dans le couvre-filtre.
6. Utilisez un aspirateur sur les deux côtés du filtre à mailles fines tout en le tenant pour qu'il ne soit pas aspiré. Utilisez un aspirateur pour l'intérieur du couvre-filtre afin de nettoyer le filtre à mailles larges. Si les filtres sont détériorés ou très sales, remplacez-les par des filtres neufs.
7. Placez le filtre à mailles fines sur le filtre à mailles larges en tournant le côté cousu vers le haut.
8. Replacez l'unité de filtre dans le projecteur.

Nettoyer et remplacer le filtre à air (suite)

1. Mettez le projecteur sous tension et réinitialisez le temps de filtre en utilisant la fonction TEMPS FILTRE dans le MENU COURT.

(1) Appuyez sur la touche MENU pour afficher un menu. (2) Pointez sur TEMPS FILTRE à l'aide des touches ∇ / △ , puis appuyez sur la touche ▷ . Une boîte de dialogue apparaîtra. (3) Appuyez sur la touche ▷ pour sélectionner « OK » dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps de filtre.

△ AVERTISSEMENT Avant de manipuler le filtre à air, s'assurer que le cordon d'alimentation n'est pas branché et que le projecteur a suffisamment refroidi. Si l'entretien du filtre est effectué lorsque le projecteur est chaud, il y a un risque de choc électrique, de brûlure ou de dysfonctionnement du projecteur. - Utilisez uniquement un filtre à air du type spécifique. N'utilisez pas le projecteur sans le filtre à air et le couvre-filtre. Ceci peut causer un incendie ou un mauvais fonctionnement de l'appareil. ▷ Nettoyez le filtre à air régulièrement. Si le filtre à air commence à être bouché sous l'effet des poussières ou autres, la température interne de l'appareil va augmenter. Ceci peut causer un incendie ou un mauvais fonctionnement de l'appareil.

REMARQUE • Ne pas manquer de remplacer le filtre à air quand il est endommagé ou trop sale. - Quand la lampe est remplacée, changez le filtre à air. Un filtre de remplacement du type requis est fourni avec les lampes de remplacement du projecteur. - Réinitialisez le temps de filtre seulement après avoir nettoyé ou remplacé le filtre à air, afin d'avoir une indication du temps d'utilisation du filtre à air. - Le projecteur peut afficher un message du type « VÉR. DÉBIT AIR » ou se mettre hors tension pour empêcher la chaleur interne d'augmenter.

Autres procédures d'entretien

Intérieur du projecteur

Pour vous assurer une utilisation sans danger de votre projecteur, faites-le nettoyer et inspecter par votre revendeur local environ une fois par an.

Entretien de l'objectif

Si l'objectif est défectueux, sale ou embué, la qualité d'affichage risque d'être affectée. Prenez bien soin de l'objectif en le manipulant avec précaution.

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. Après vous être assuré que le projecteur a bien refroidi, essuyez légèrement l'objectif avec un chiffon pour objectifs disponible dans le commerce. Ne touchez pas directement l'objectif avec les mains.

Entretien du coffret et de la télécommande

L'entretien inadéquat de l'appareil peut avoir des effets négatifs tels que la décoloration de l'appareil, le décollement de la peinture, etc.

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. Après vous être assuré que le projecteur a bien refroidi, essuyez légèrement avec une gaze de coton ou un chiffon doux.

Si le projecteur est extrêmement sale, imbibez un chiffon d'eau ou de solution détergente et essuyez légèrement le projecteur avec après l'avoir bien essoré. Essuyez ensuite à l'aide d'un chiffon doux et sec.

AVERTISSEMENT : Avant l'entretien, assurez-vous que le cordon d'alimentation est débranché, puis laissez le projecteur refroidir suffisamment. Il y a un risque de brûlure ou de dysfonctionnement du projecteur si l'entretien est effectué alors que le projecteur est très chaud. N'essayez jamais d'effectuer vous-même l'entretien des pièces internes du projecteur. Cela est dangereux. Évitez de mouiller le projecteur ou d'y verser du liquide. Ceci peut causer un incendie, un choc électrique et/ou un mauvais fonctionnement de l'appareil. - Ne placez aucun objet contenant de l'eau, un nettoyant ou un produit chimique près du projecteur. - N'utilisez pas d'aérosols ni de vaporisateurs.

ATTENTION : Prenez soin du projecteur en respectant les points suivants. Non seulement un entretien inadéquat comporte un risque de blessure, mais il peut également entraîner la décoloration, le décollement de la peinture, etc. N'utilisez aucun nettoyant ou produit chimique autre que ceux spécifiés dans ce manuel. Ne pas polir ou essuyer avec des objets durs. AVIS : Ne touchez pas directement la surface de l'objectif.

Dépannage

En cas d'opération anormale, arrêtez immédiatement d'utiliser le projecteur.

AVERTISSEMENT N'utilisez jamais le projecteur si des conditions anormales surviennent, telles que de la fumée ou une odeur étrange produite par l'appareil, s'il est trop bruyant ou si le boîtier, ses éléments ou les câbles sont endommagés, ou encore si des liquides ou des corps étrangers ont pénétré à l'intérieur de l'appareil. Dans un tel cas, coupez immédiatement la source d'alimentation électrique de l'appareil et débranchez la prise de courant. Après vous être assuré que l'émission de fumée ou d'odeur a cessé, contactez votre revendeur ou le service après-vente.

Sinon, en cas de problème avec le projecteur, il est recommandé d'effectuer les vérifications et de prendre les mesures suivantes avant de demander à le faire réparer. Si le problème persiste, adressez-vous à votre revendeur ou à la société chargée du service après-vente. Ils vous indiqueront quelles conditions de garantie s'appliquent.

Messages liés

Lorsqu'un message apparaît, vérifiez le tableau suivant et réalisez la procédure indiquée. Bien que ces messages disparaissent automatiquement après quelques minutes, ils réapparaîtront à chaque fois que l'appareil sera mis sous tension.

Message	Description
COMPUTER IN 1 PAS D'ENTREE DETECTEE	Il n'y a pas de signal d'entrée. Vérifiez la connexion du signal d'entrée et le statut de la source du signal.
USB TYPE B SOURIS AFFICHAGE USB	Le port USB TYPE B est sélectionné comme source d'entrée video même si SOURIS est sélectionné pour USB TYPE B (154). Sélectionnez AFFICHAGE USB dans la boîte de dialogue pour projeter les images reçues sur le port USB TYPE B. Le cas échéant, vous ne pourrez pas utiliser la fonction de simple souris et clavier. Autrement, Sélectionnez un autre port pour la réception des images.
Réglez la paramètre de USB TYPE B sur AFFICHAGE USB
En attente de connexion	Le projecteur est en attente d'un filier d'image. Vérifiez la connexion matérielle, les réglages sur le projecteur et les réglages relatifs au réseau. La connexion au réseau du projecteur-PC peut être rompue. Veuillez les rebrancher.
En attente de connexion MOT DE PASSSE_SANS FIL :0000-0000-0000 MOT DE PASSSE_CABLE :0000-0000-0000 NOM DU PROJECTEUR :Projecotr_Name
COMPUTER IN 1 SYNCHRO HORS PORTEE 123kHz 123Hz	La fréquence verticale ou horizontale du signal d'entrée n'est pas de l'ordre spécifique. Vérifiez les specifications de votre projecteur ou celles de la source du signal.
COMPUTER IN 1 FREQUENCY DE BALAYAGE INSTABLE	Un signal incorrect est entré. Vérifier les specifications de votre projecteur ainsi que celles du signal source.

(voir page suivante)

Messages liés (suite)

Message	Description
VÈR. DÉBIT AIR	La température interne augmente.Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois les éléments suivants vérifiés, remettez l'appareil sous tension.Les ouvertures du passage d'air sont-elles obstruées ?Le filtrtre à air est-il sale ?La température ambiente dépasse-t-elle les 35° C ?Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 feet) ou supérieure, régler le ALTITUDE de l'élement SERVICE dans le menu OPT. à HAUTE (M57). Si le projecteur est utilisé avec un mauvais réglage, cela risque d'endommager le projecteur ou les pièces qui se trouvent à l'intérieur.
RAPPEL5000 HEURES ONT PASSÉ DEPUIS LA DERNIÈRE INSPECTION DU FILTRÉ.L'ENTRETIEN DU FILTRÉ EST INDISPENSABLE.POUR FAIRE DISPARAITRE L'AVERTISSEMENT.REINITIALISER LE TEMPS DE FILTRE.VOIR MANUEL POUR PLUS D'INFORMATION.	Remarque de précaution lors du nettoyage du filtrtre à air.Coupez immédiatement le courant et nettoyez ou changez le filtrtre à air en consultant la section Nettoyer et replacer le filtrtre à air de ce manuel. Remettez la minuterie du filtrtre à air à zéro après avoir nettoyé ou changé le filtrtre (M55, 95).
PAS DISPONIBLE	Cette touche n'est pas disponible.

À propos des voyants de lampes

Lorsque les voyants LAMP, TEMP et POWER fonctionnent de manière inhabituelle, vérifiez le tableau suivant et réalisez la procédure indiquée.

Voyant POWER	Voyant LAMP	Voyant TEMP	Description
Allumé En Orange	Hors tension	Hors tension	Le projecteur est en état d'atte. Veuillez vous reférer à la section « Mise sous/hors-tension » .
Clignotant En Vert	Hors tension	Hors tension	Le projecteur est en préchauffement. Veuillez patienter.
Allumé En Vert	Hors tension	Hors tension	Le projecteur est sous tension. Les opérations habituelles peuvent être effectuées.
Clignotant En Orange	Hors tension	Hors tension	Le projecteur est en train de refroidir. Veuillez patienter.
Clignotant En Rouge	(arbitraire)	(arbitraire)	Le projecteur est en train de refroidir. Une erreur spécifique a été détectée. Veuillez patienter jusqu'à ce que le voyant POWER arrête de clignoter, puis réalise une mesure de réponse appropriée en utilisant la description des éléments ci-dessous.
Clignotant En Rouge ou Eclairé En Rouge	Allumé En Rouge	Hors tension	La lampe ne s'allume pas et il se peut que la partie interne du projecteur ait surchauffé. Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois que le projecteur a suffisamment refroidi, vérifie les points suivants, puis remettez le projecteur sous tension. • Les ouvertures du passage d'air sont-elles obstruées? • Le filtre à air est-il sale? • La température ambiente dépasse-t-elle les 35° C? Si le même message s'affiche après intervention, changez la lampe en vous reférant à la section Remplacer la lampe.
Clignotant En Rouge ou Eclairé En Rouge	Clignotant En Rouge	Hors tension	Le couvercle de la lampe n'a pas été fixé correctement. Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 45 minutes. Une fois que le projecteur a suffisamment refroidi, vérifier que le couvercle de lampe est bien fixé. Remettez l'appareil sous tension après avoir effectué l'entretien nécessaire. Si le même message s'affiche après l'entretien, contactez votre revendeur ou un service après-vente.
Clignotant En Rouge ou Eclairé En Rouge	Hors tension	Clignotant En Rouge	Le ventilateur de refroidissement ne fonctionne pas. Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois que le projecteur a suffisamment refroidi, vérifie qu'il n'y a pas de particules étrangères obstruant le ventilateur, etc., puis remettez le projecteur sous tension. Si le même message s'affiche après cette intervention, contactez votre revendeur ou réparateur.

À propos des voyants de lampes (suite)

Voyant POWER	Voyant LAMP	Voyant TEMP	Description
Clignotant En Rouge ou Eclairé En Rouge	Hors tension	Allumé En Rouge	Il se peut que la partie interne ait surchauffé.Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois que le projecteur a suffisamment refroidi, vérifie les points suivants, puis remettez le projecteur sous tension.Les ouvertures du passage d'air sont-elles obstruées?Le filtré à air est-il sale?La température ambiente dépasse-t-elle les 35° C?Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 feet) ou supérieure, régler le ALTITUDE de l'élement SERVICE dans le menu OPT. à HAUTE (957). Si le projecteur est utilisé avec un mauvais réglage, cela risque d'endommager le projecteur ou les pièces qui se trouvent à l'intérieur.
Allumé En Vert	Clignotements simultané en Rouge		Il est temps de nettoyer le filtré à air.Coupez immédiatement le courant et nettoyer ou changer le filtré à air en consultant la section Nettoyer et replacer le filtré à air. Remettez la minuteurie du filtré à air à zéro après avoir nettoyé ou changé le filtrer.Remettez l'appareil sous tension après intervention.
Allumé En Vert	Clignotementalternatif en Rouge		Il se peut que la partie interne ait trop refroidi UTILisez l'appareil dans la gamme de températures d'utilisation prescrite (5° C à 35° C).Remettez l'appareil sous tension après intervention.
Clignotant en Vert pendant environ 3 secondes	Hors tension	Hors tension	Au moins un programme Power ON est sauvégardé pour le projecteur.Veuillez consulter la section 3.1.7 Réglages du planning du Guide Réseau.

REMARQUE • Lorsque la partie interne de l'appareil a surchauffé, le projecteur est automatiquement mis hors tension pour des raisons de sécurité, et les voyants lumineux peuvent également être désactivés. Si tel est le cas, déconnectez le cordon d'alimentation, et attendez au moins 45 minutes.

Une fois que le projecteur a suffisamment refroidi, vérifiez que la lampe et le couvercle de lampe sont correctement fixés et remettez le projecteur sous tension. Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 pieds) ou supérieure, réglez le ALTITUDE de l'élément SERVICE dans le menu OPT. à HAUTE (57). Sinon, réglez-la sur NORMAL.

Réinitialiser tous les réglages

Lorsqu'il est difficile de corriger de mauvais paramètres, la fonction RÉGLAGE USINE de la rubrique SERVICE du menu OPT. (62) vous permet de réinitialiser tous les paramètres (sauf les réglages comme LANGUE, TEMPS LAMPE, TEMPS FILTRE, AVERT.FILTRE, SÉCURITÉ et RÉSEAU) à leurs réglages d'usine.

Il faut s'assurer de régler le ALTITUDE après avoir réinitialisé tous les paramètres (157).

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil

En ce qui concerne les phénomènes assimilés à un défaut de l'appareil, vérifiez le tableau suivant et réalisez la procédure indiquée.

Phénomène	Cas n'impliquant pas un defaulted de l'appareil	Page de référence
Le courant ne passse pas.	Le cordon d'alimentation n'est pas branché.Branchez correctement le cordon d'alimentation.	15
	La source d'alimentation principale a été interrompue pendant l'opération, comme dans le cas d'une coupure de courant (panne généralisée), etc.Veuillez débrancher la prise de courant, et attendre pendant 10 minutes que le projecteur refroidisse, puis remettez le projecteur sous tension.	15
	Soit il n'y a pas de lampe et/ou de couvercle de lampe mis en place, soit ils n'ont pas été fixés correctement.Veuillezbitsettre le projecteur hors tension, débrancher la prise de courant, et attendre pendant 45 minutes que le projecteur refroidisse. Une fois que le projecteur a suffisamment refroidi, vérifie que la lampe et le couvercle de lampe sont correctement fixés et remettez le projecteur sous tension.	93
Il n'y a ni son, ni image.	Les câbles des signaux ne sont pas correctement branchés.Branchez correctement les câbles de connexion.	10 ~ 14
	La source du signal ne fonctionne pas correctement.Branchez correctement le dispositif d'émission des signaux en vous liéérant au manuel concernant le dispositif d'émission des signaux.	-
	Les paramètres d'entrée sont mélangés.Sélectionnez le signal d'entrée et corrigez les paramètres.	21 ~ 23
	La fonction SUPPR. pour les images et la fonction SOURDINE pour lessons fonctionnement.SOURDINE AV peut être activée.Rétérez-vous aux rubriques "Il n'y a pas de son" et "Aucune image ne s'affiche" à la page suivante pour désactiver les fonctions SOURDINE et SUPPR.	28, 57, 103

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil (suite)

Phénomène	Cas n'impliquant pas un defaulted de l'appareil	Page de référence
Il n'y a pas de son.	Les câbles des signaux ne sont pas correctement branchés. Branchez correctement les câbles audio.	10 ~ 14
	La fonction SOURDINE fonctionne. Utilisez la touche MUTE ou VOLUME+/- sur la télécommande pour remettre le son.	21
	Le volume est régle à un niveau beaucoup trop faible. Réglez le volume à un niveau plus haut en utilisant la fonction menu ou la télécommande.	21, 46
	Le paramètre SOURCE AUDIO/HAUT-PARL est incorrect. Corrigez le paramètre SOURCE AUDIO/HAUT-PARL dans le menu AUDIO IN.	46
	Le mode sélectionné pour HDMI AUDIO ne convient pas. Vérifiez chacun des deux modes fournis et sélectionnez celui convenant à votre apparéil audio HDMITM.	46
	Le bouton Sound ou la case est désactivé. En cas de sélection de USB TYPE B, découvert la case Sound dans la fenêtre Options de “LiveViewer Lite for USB”. En cas de sélection de LAN, découvert la case Sound dans le menu Option de “LiveViewer”.	92
Aucune image ne s'affiche.	Le protège-objectif est en place. Retirez le protège-objectif.	4, 20
	Les câbles des signaux ne sont pas correctement branchés. Branchez correctement les câbles de connexion.	10 ~ 14
	La luminosité est réglée à un niveau beaucoup trop faible. Réglez la LUMIN. sur un niveau plus élevé à l'aide de la fonction du menu.	33
	L'ordinateur ne peut pas détecter le projecteur en tant qu'ordinateur plug-and-play. Vérifiez que l'ordinateur peut détecter un moniteur plug-and-play en connectant un autre moniteur plug-and-play.	10
	L'écran SUPPR. est affché. Appuyez sur la touche BLANK de la télécommande.	28
	Le port USB TYPE B est sélectionné comme source d'entrée video même si SOURIS est sélectionné pour USB TYPE B. Sélectionnez AFFICHAGE USB pour USB TYPE B dans le menu OPT. pour projeter l'image reçue sur le port. Autrement, Sélectionnez un autre port pour la réception des images.	54

(voir page suivante)

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil (suite)

Phénomène	Cas n'impliquant pas un defaulted de l'appareil	Page de référence
Aucune image ne s'affiche. (suite)	Le projecteur ne reconnaît pas le périphérique de stockage USB inséré dans le port USB TYPE A. Utilisez d'abord la fonction RETIR. PRISE USB, retirez le périphérique de stockage USB puis insérez-le à nouveau dans le port. Avant de retirer le périphérique de stockage USB, voirlez à utiliser la fonction RETIR. PRISE USB sur l'écran Thornail, qui apparaît lorsque le port USB TYPE A est sélectionné comme source d'entrée.	12, 83
L'affichage de l'écran video se bloque.	La fonction REPOS fonctionne. Appuyez sur la touche FREEZE pour returner à l'écran normal.	28
Les couleurs sont fades ou la tonalité de couleur est mauvaise.	Les paramètres des couleurs ne sont pas régliés correctement. Réglez l'image en changeant TEMP COUL., COULEUR, TEINTE et/ou ESP. COUL. en utilisant les fonctions du menu.	34, 39
	Le paramètre ESP. COUL. n'est pas approprié. Changez le réglage de ESP. COUL. sur AUTO, RGB, SMTPE240, REC709 ou REC601.	39
Les images apparaisent fonçées.	Le réglage de la luminosité et/ou du contraste a été paramétré à un niveau extrément bas. Réglez LUMIN. et/ou CONTRASTE à un niveau plus élevé à l'aide de la fonction menu.	33
	Le projecteur fonctionne en mode éco. Placez MODE ÉCO. sur NORMAL et MODE ÉCO.AUTO sur DESACTI. dans le menu INSTALLAT°.	44
	La lampe approche de la fin de sa durée de vie. Remplacez la lampe.	93, 94
Les images apparaisent flues.	Les réglages de la mise au point et/ou de la phase horizontale n'ont pas été effectuels correctement. Faites la mise au point en utilisant la bague de mise au point, et ou la PHASE.H avec la fonction menu.	24, 38
	L'objectif est sale ou flou. Nettoyez l'objet en vous reférant à la section Entretien de l'objet.	97

(voir page suivante)

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil (suite)

Phénomène	Cas n'impliquant pas un defaulted de l'appareil	Page de référence
Une dégradation de l'image peut se produit sur l'écran (tremblements, bandes, etc.).	Lorsque le projecteur fonctionne en mode Éco, des tremblements peuvent apparaître sur l'écran. Placez MODE ÉCO. sur NORMAL et MODE ÉCO.AUTO sur DESACTI. dans le menu INSTALLAT°.	44
	Le taux SUR-BAL. est trop élevé. Ajuster SUR-BAL. dans le menu AFFICHAGE pour qu'il soit moins élevé.	36
	N.R.VIDEO excessif. Changer les paramètres de N.R.VIDEO dans le menu ENTR..	39
	La fonction BLOC IMAGE ne marche pas avec le signal d'entrée utilisé. Mettre BLOC IMAGE dans le menu ENTR. sur DESACTI..	41
Le son ou l'image videoe est instable ou est entrecoupé.	Quand le port LAN ou USB TYPE B est selectionné, certains éléments en sortir peuvent manquer en raison du délambda de traitement du signal. Changer le signal ou utiliser un autre port.	22, 46
L'ordinateur connecté au port USB TYPE B du projeteur ne démarre pas.	L'ordinateur ne peut pas démarrer avec la configuration matérielle actuelle. Déconnecter le cable USB de l'ordinateur, puis le reconnectcer après avoir démarré ce dernier.	12
RS-232C ne fonctionne pas.	ÉCONOMIE fonctionne. Sélectionner NORMAL pour la rubrique MODE PAUSE du menu INSTALLAT°.	45
	La valeur de TYPE COMMUNICATION pour le port CONTROL est PONT RÉSEAU. Choisir DESACTI. pour TYPE COMMUNICATION dans le menu OPT. - SERVICE - COMMUNICATION.	59
La fonction PONT RÉSEAU ne fonctionne pas.	La fonction PONT RÉSEAU est désactivée. Choisir PONT RÉSEAU pour la rubrique TYPE COMMUNICATION dans le menu OPT. - SERVICE - COMMUNICATION.	59
Réseau ne fonctionne pas.	ÉCONOMIE fonctionne. Sélectionner NORMAL pour la rubrique MODE PAUSE du menu INSTALLAT°.	45
	La même adresse réseau est réglée pour le LAN Cable et celui sans-fil. Modifier le réglage de l'adresse réseau pour le LAN cable et celui sans-fil.	63, 68

(voir page suivante)

Phénomènes qui peuvent facilement être confondus avec des défauts de l'appareil (suite)

Phénomène	Cas n'impliquant pas un début de l'appareil	Page de référence
La fonction Prévision d'Evènements ne fonctionne pas	ÉCONOMIE fonctionne.Sélectionner NORMAL pour la rubrique MODE PAUSE du menu INSTALLAT°.	45
	L'horloge interne a été réinitialisée.Une fois le projecteur esteint en mode ÉCONOMIE ou depuis l'alimentation, le réglage actuel de date et heures est réinitialisé.Vérifier le réglage HEURE ET DATE pour CONFIGURATION SANS FIL ou CONFIGURATION PAR CABLE dans le menu RÉSEAU.	65, 69
Quand le projecteur est connecté à un LAN cable, il s'allume et s'éteint de la manière décrite à continuation.Extraction ↓Le témoin lumineux orange POWER clignote plusieurs fois ↓Passe en mode veille	Débranchez le cable LAN et vérifie que le projecteur fonctionné correctement.Si ce phénomène se produit après avoir connecté le dispositif au réseau, il existe peut-être une boucle entre deux hubs commutateurs Ethernet sur le réseau ; reportez-vous aux explications ci-dessous.- Il y a deux ou plusieurs hubs commutateurs Ethernet sur un réseau.- Deux des hubs sont doublement connectés par des cables LAN.- Cette double connexion forme une boucle entre les deux hubs.Cette boucle peut avoir un effet négatif sur le projecteur et sur d'autres dispositifs du réseau.Vérifie la connexion au réseau et éliminez la boucle en débranchant les câbles LAN afin qu'il ne reste plus qu'un seul cable de connexion entre deux hubs.	-

REMARQUE : Bien que des points lumineux ou foncés puissent apparaître sur l'écran, il s'agit d'une caractéristique particulière des affichages à cristaux liquides et, en tant que tel, cela ne constitue ni n'implique un défaut de l'appareil.

Caractéristiques techniques

Veuillez consulter la section Caractéristiques techniques dans le manuel papier Manuel d'utilisation (résumé).

Accord de licence d'utilisateur final pour le logiciel du projecteur

• Le logiciel de ce projecteur est composé de plusieurs modules logiciels indépendants avec des droits d'auteurs nous appartenant et/ou appartenant à des tiers pour chacun desdits modules logiciels.
• Veuillez lire l'« Accord de licence d'utilisateur final pour le logiciel du projecteur », lequel est un document séparé.

Projecteur

Manuel d'utilisation (détaillé) - Guide Réseau

Merci d'avoir acheté ce produit.

Ce manuel couvre exclusivement la fonction Réseau. Veuillez vous reporter au présent manuel et aux autres manuels relatifs au produit pour garantir une utilisation correcte de ce produit.

AVERTISSEMENT : Avant d'utiliser ce produit, assurez-vous d'avoir lu tous les manuels pour ce produit. Après les avoir lus, rangez-les dans un endroit sûr pour une consultation future.

Fonctions

Ce projecteur possède la fonction réseau qui vous offre les caractéristiques principales suivantes.

Présentation en réseau : permet au projecteur de projeter les images de votre ordinateur transmises par le biais d'un réseau. (15) Contrôle Web : permet de surveiller et contrôler le projecteur en réseau à partir d'un ordinateur connecté à ce dernier. (16) Mes images : permet au projecteur de stocker jusqu'à quatre images fixes à projeter. (50) Messenger : permet au projecteur d'afficher le texte envoyé par un ordinateur par le biais d'un réseau. (51) Pont réseau : permet de contrôler un périphérique externe via le projecteur à partir d'un ordinateur. (52)

REMARQUE : Les informations présentes dans ce manuel sont sujettes à changements sans préavis.

• Le constructeur n'est pas responsable des erreurs qui pourraient apparaître dans ce manuel.
• La reproduction, le transfert ou la copie de ce document, en partie ou dans son intégralité, n'est pas autorisé sans consentement écrit.

Information sur les marques déposées

• Microsoft®, Internet Explorer®, Windows®, Windows Vista® et Aero® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
• Adobe® et Flash® sont des marques déposées de Adobe Systems Incorporated.
• Pentium® est une marque déposée de Intel Corporation.
• JavaScript® est une marque déposée de Sun Microsystems, Inc.
• HDMI, le logo HDMI et High Definition Multimedia Interface (Interface Multimédia Haute Définition) sont des marques de commerce ou des marques de commerce déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• Crestron®, Crestron e-Control®, e-Control®, Crestron RoomView® et RoomView™ sont des marques de commerce ou des marques de commerce déposées de Crestron Electronics, Inc. aux États-Unis et dans d'autres pays.
• PJLink est une marque commerciale dont les droits sont déposés au Japon, aux États-Unis d'Amérique et dans plusieurs autres pays.

Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Table des matières

Attention 4

1. Connexion au réseau 5

1.1 Conditions requises au système 5

1.1.1 Préparation de l'équipement requis 5 1.1.2 Configuration matérielle et logicielle requise pour l'ordinateur 5

1.2 Connexion rapide 6

1.3 Réglage de connexion réseau manuel - câble LAN - 7

1.3.1 Connexion du matériel 7 1.3.2 Paramètres réseau 7 1.3.3 Paramètres "Options Internet" 10

1.4 Réglage de connexion réseau manuel - LAN sans fil - 11

1.4.1 Préparation pour une connexion à un réseau local (LAN) sans fil 11 1.4.2 Configuration d'une connexion sans fil à un réseau local (LAN) 12

2. Présentation en réseau 15

3. Contrôle Web 16

3.1 Contrôle web du projecteur 17

3.1.1 Ouverture de session 17 3.1.2 Informations réseau 18 3.1.3 Réglages réseau 19 3.1.4 Réglages de port 22 3.1.5 Réglages e-mail 24 3.1.6 Réglages des alertes 25 3.1.7 Réglages du planning 27 3.1.8 Réglages Date/Heure 30 3.1.9 Réglages de sécurité 32 3.1.10 Commande du projecteur 33 3.1.11 Commande à distance 39 3.1.12 Statut du projecteur 40 3.1.13 Redémarrage du réseau 41

3.2 Crestron e-Control 42

3.2.1 Fenêtre Main 43 3.2.2 Fenêtre Tools 45 3.2.3 Fenêtre Info 47 3.2.4 Fenêtre Help Desk 48 3.2.5 Alerte 49

4. Fonction Mes images 50

5. Fonction Messenger 51

6. Fonction Pont réseau 52

6.1 Connexion de périphériques 52 6.2 Configuration de la communication 53 6.3 Port de communication 53 6.4 Méthode de transmission 54

6.4.1 SEMI-DUPLEX 54 6.4.2 DUPLEX INTÉGRAL 55

7. Autres fonctions 56

7.1 Alertes E-mails 56 7.2 Organisateur du Projecteur avec SNMP 58 7.3 Prévision d'événements 59 7.4 Contrôle des commandes via le réseau 62 7.5 Crestron RoomView 67

8. Dépannage 68

9. Caractéristiques techniques 69

10. Garantie et service après-vente 70

Attention

Pour utiliser la fonction réseau sans fil de ce projecteur, l'adaptateur USB sans fil désigné, vendu séparément en option, est nécessaire. Pour les précautions concernant les standards et les lois, se reporter aux documents qui viennent avec l'adaptateur.

[Restriction au branchement et débranchement de l'adaptateur USB sans fil] Avant d'insérer ou de retirer l'adaptateur USB sans fil du projecteur, éteindre le projecteur et débrancher la prise du mur. Ne pas toucher l'adaptateur USB sans fil connecté au projecteur si ce dernier est alimenté.

Ne pas utiliser de câble ou de dispositif de rallonge lors de la connexion de l'adaptateur au projecteur.

[Précautions de sécurité lors de l'utilisation du LAN sans fil]

Il est recommandé que les paramètres de sécurité, tels que SSID et cryptage, soient indiqués lors de l'utilisation de la communication LAN sans fil. Si les paramètres de sécurité ne sont pas définis, les contenus peuvent être interceptés ou provoquer un accès non autorisé au système. Pour en savoir plus sur les paramètres de sécurité du LAN sans fil, se reporter à 3.1 Contrôle web du projecteur ou au Menu RÉSEAU dans le Guide d'utilisation.

ATTENTION L'adaptateur USB sans fil IEEE802.11b/g/n en option utilise la bande fréquence radio 2,4 GHz. Une licence radio n'est pas nécessaire pour utiliser l'adaptateur mais il faut prendre en considération ce qui suit :

• NE PAS UTILISER À PROXIMITÉ DE :

Fours micro-ondes - d'équipements médicaux, scientifiques ou industriels - Stations de radio reconnues de faible puissance Stations radio

L'utilisation de l'adaptateur USB sans fil près des éléments ci-dessus peut causer des interférences radio pouvant provoquer une perte de la vitesse de transmission ou une interruption et même occasionner des pannes de dispositifs comme les pacemakers.

• Selon l'endroit où l'adaptateur USB sans fil est utilisé, des interférences d'ondes radio peuvent survenir, provoquant une réduction de la vitesse de transmission ou une interruption des communications. En particulier, soyez conscient que l'utilisation de l'adaptateur USB sans fil dans des lieux représentant de l'acier renforcé ou d'autres types de métaux ou bétons provoquera probablement des interférences d'ondes radio.
• Canaux disponibles

L'adaptateur USB sans fil utilise la bande fréquence radio 2,4 GHz mais selon le pays ou la région d'utilisation, les canaux utilisables peuvent être limités. Veuillez consulter votre revendeur pour en savoir plus sur les canaux utilisables.

• L'utilisation de l'adaptateur USB sans fil en option hors de votre pays ou région de résidence et d'utilité peut entraîner une violation des lois radio du pays ou région en question.

1. Connexion au réseau

1.1 Conditions requises au système

1.1.1 Préparation de l'équipement requis

Le matériel suivant est requis pour connecter le projecteur à votre ordinateur via le réseau.

■ Commun Le projecteur: 1 unité, Ordinateur : 1 au minimum En fonction de comment vous voulez vous connecter

1) Pour la connexion câblée *1

Câble LAN (CAT-5 ou plus): 1 élément

2) Pour la connexion sans fil *2

• Côté projecteur

IEEE802.11b/g/n Adaptateur USB sans fil (option : USB-WL-11N) : 1 unité

• Côté ordinateur

Équipement LAN sans fil IEEE802.11 b/g/n : 1 unité chacun *3

1: L'utilisation des fonctions de réseau du projecteur nécessite un environnement de communication conforme aux standards 100Base-TX ou 10Base-T. 2: Un point d'accès est requis quand la connexion sans fil LAN est utilisée en tant que mode Infrastructure. *3: Selon le type de dispositif réseau sans-fil et ordinateur utilisés, le projecteur peut ne pas être à même de communiquer correctement avec ce dernier et ce, même si l'ordinateur est équipé d'une fonction LAN sans-fil intégrée.

Pour éliminer tout problème de communication, veuillez utiliser un appareil de réseau sans fil certifié Wi-Fi.

1.1.2 Configuration matérielle et logicielle requise pour l'ordinateur

Pour brancher votre ordinateur au projecteur et utiliser la fonction réseau de ce dernier, votre ordinateur doit être conforme aux caractéristiques suivantes.

✓ Système d'exploitation : l'un de ceux cités ci-dessous.

Windows® XP Home Edition / Professional Edition (version 32 bits uniquement) Windows Vista® Home Basic / Home Premium / Business / Ultimate / Enterprise (version 32 bits uniquement)

Windows® 7 Starter / Home Basic / Home Premium / Business / Ultimate / Enterprise (version 32 bits uniquement)

✓ Processeur : Pentium 4 (au moins 2,8 GHz) ✓ Carte graphique : 16 bits, carte graphique étendue ou supérieure

• Lors de l'utilisation de « LiveViewer », il est préférable de choisir une résolution de 1024 x 768 pour l'écran de votre ordinateur.

✓ Mémoire : au moins 512 Mo ✓ Espace disque dur disponible : au moins 100 Mo ✓ Navigateur : Internet Explorer® 6.0 ou supérieur ✓ Lecteur CD-ROM

1.1 Conditions requises au système (suite)

REMARQUE • Le contrôle de communication réseau est désactivé quand le projecteur est en mode Attente si la rubrique MODE PAUSE est à ÉCONOMIE. Établir la connexion entre le projecteur et le réseau après avoir réglé la rubrique MODE PAUSE à NORMAL. (Menu INSTALLAT° dans le Guide d'utilisation)

• Vous pouvez obtenir la dernière version des applications des fonctions réseau du projecteur et les dernières informations sur ce produit sur le site d'Hitachi. (http://www.hitachi-america.us/digitalmedia ou http://www.hitachidigitalmedia.com).

1.2 Connexion rapide

« Live Viewer » supporte une connexion très rapide et très simple au réseau. Lors de l'utilisation de la fonction réseau, il est recommandé d'installer le « LiveViewer » sur l'ordinateur. Pour en savoir plus, se reporter au manuel sur « LiveViewer ».

Au cas où vous ne voudriez pas utiliser « Live Viewer », ou ne pourriez pas l'utiliser pour quelque raison que ce soit, procéder au réglage manuel, la rubrique 1.3 pour le LAN câblé (7) et la rubrique 1.4 pour le LAN sans fil. (11)

1.3 Réglage de connexion réseau manuel - LAN câblé - Cette section explique comment la régler manuellement.

1.3.1 Connexion du matériel

Relier le projecteur et l'ordinateur avec un câble LAN.

• Avant de vous connecter à un réseau existant, contactez l'administrateur réseau.

Puis, vérifiez les paramètres suivants de l'ordinateur.

1.3.2 Paramètres réseau

Ceci est une explication des paramètres de connexion réseau pour Windows® 7 et Internet Explorer.

1) Connectez-vous à Windows® 7 en tant qu'administrateur. Le compte administrateur est celui qui peut accéder à toutes les fonctions. 2) Ouvrez le "Panneau de configuration" dans le menu "Démarrer". 3) Ouvrez "Afficher l'état et la gestion du réseau" dans "Réseau et Internet". Lorsque les icônes de la fenêtre "Panneau de configuration" sont affichées, cliquez sur "Centre Réseau et partage".

4) Cliquez sur "Modifier les paramètres de la carte" dans le menu du côté gauche de la fenêtre "Centre Réseau et partage".

(voir page suivante)

1.3 Réglage de connexion réseau manuel - câble LAN - (suite)

5) Cliquez avec le bouton droit sur "Connexion au réseau local" pour ouvrir le menu et sélectionnez "Propriétés".

6) Sélectionnez "Protocole Internet version 4 (TCP/IPv4)" et cliquez sur [Propriétés].

7) Sélectionnez "Utiliser l'adresse IP suivante" et configurez l'adresse IP, le masque de sous-réseau et la passerelle par défaut de l'ordinateur en conséquence. Si un serveur DHCP existe sur le réseau, vous pouvez sélectionner "Obtenir une adresse IP automatiquement" et l'adresse IP sera attribuée automatiquement.

Une fois la configuration terminée, cliquez sur [OK] pour fermer la fenêtre.

(voir page suivante)

1.3 Réglage de connexion réseau manuel - câble LAN - (suite)

[À propos de l'adresse IP]

- Configurer manuellement

La portion de l'adresse réseau de la configuration de l'adresse IP sur l'ordinateur doit être la même que celle réglée sur le projecteur. De plus, l'intégralité de l'adresse IP sur l'ordinateur ne doit pas coïncider avec celle d'autres dispositifs sur le même réseau, projecteur inclus.

Par exemple

Les réglages du projecteur sont les suivants.

Adresse IP : 192.168.1.254

Masque de sous-réseau : 255.255.255.0

(Adresse réseau : 192.168.1 dans ce cas précis)

Par conséquent, configurer l'adresse IP de l'ordinateur comme suit.

Adresse IP : 192.168.1.xxx (xxx est un nombre décimal.)

Masque de sous-réseau : 255.255.255.0

(Adresse réseau : 192.168.1 dans ce cas précis)

Sélectionnez un nombre entre 1 et 254 pour "xxx", en s'assurant qu'il n'est utilisé par aucun autre périphérique.

Dans ce cas précis, étant donné que l'adresse IP du projecteur est

"192.168.1.254", régler un paramètre entre 1 et 253 pour l'ordinateur.

REMARQUE : "0.0.0.0" ne peut être attribué à l'adresse IP.

• L'adresse IP du projecteur peut être changée en utilisant l'utilitaire de configuration via un navigateur web. (21)
• Si le projecteur et l'ordinateur se trouvent sur le même réseau (par exemple, même adresse réseau), vous pouvez laisser vide le champ de la passerelle par défaut.
• Quand le projecteur et l'ordinateur se trouvent sur des réseaux différents, la passerelle par défaut doit être configurée. Contactez l'administrateur réseau pour plus de détails.

■ Configuration automatique

Quand un serveur DHCP existe sur le réseau connecté, il est possible d'attribuer automatiquement une adresse IP au projecteur et à l'ordinateur.

• DHCP est l'abréviation de "Dynamic Host Configuration Protocol" et a pour fonction de fournir une configuration nécessaire pour le réseau, comme une adresse IP du serveur au client. Un serveur qui a une fonction DHCP est appelé serveur DHCP.

(voir page suivante)

1.3 Réglage de connexion réseau manuel - câble LAN - (suite)

1.3.3 Paramètres "Options Internet"

1) Cliquez sur "Options Internet" dans la fenêtre "Centre Réseau et partage" pour ouvrir la fenêtre "Propriétés de : Internet".

2) Cliquez sur l'onglet "Connexions" puis cliquez sur le bouton [Paramètres réseau] pour ouvrir "Paramètres de réseau local".

3) Décochez toutes les cases dans la fenêtre de "Paramètres du réseau local".

Une fois la configuration terminée, cliquez sur [OK] pour fermer la fenêtre.

1.4 Réglage de connexion réseau manuel - LAN sans fil -

L'utilisation de l'adaptateur USB sans fil désigné (en option) sur le projecteur permet à ce dernier et à l'ordinateur de communiquer en mode Ad-Hoc et Infrastructure.

Cette section a pour but d'expliquer comment configurer une connexion manuelle à un réseau local (LAN).

1.4.1 Préparation pour une connexion à un réseau local (LAN) sans fil

Fig. 1.4.1.a Communication sans point d'accès (Ad-Hoc)

Fig. 1.4.1.b Communication avec un point d'accès (Infrastructure)

• Le mode Ad-Hoc est l'une des méthodes de communication de réseau local (LAN) sans avoir de point d'accès pour communiquer.
• Le mode Infrastructure est l'une des méthodes de communication de réseau local (LAN) en ayant un point d'accès pour communiquer. Si une certaine quantité d'équipement est utilisé, ce mode est efficace.

Si vous communiquez avec un réseau existant, contactez notre administrateur réseau.

Tout d'abord, insérez l'adaptateur USB sans fil sur le port USB TYPE A. (Connectez vos appareils dans le Guide d'utilisation)

Puis, configurez l'ordinateur pour la communication sans fil.

Quand l'ordinateur est équipé d'un dispositif LAN sans fil IEEE802.11b/g/n intégré, activez-le et désactivez les autres connexions réseau. Si un dispositif LAN sans fil n'est pas intégré à l'ordinateur, branchez un dispositif LAN sans fil IEEE802.11b/g/n et installez le pilote de ce dernier. (Pour en savoir plus, reportez-vous au guide de l'utilisateur de l'ordinateur et du dispositif LAN sans fil.)

1.4 Réglage de connexion réseau manuel - LAN sans fil - (suite)

1.4.2 Configuration d'une connexion sans fil à un réseau local (LAN)

En utilisant la fonction sans fil LAN pour Windows® 7 standard.

La configuration par défaut du réseau local (LAN) pour le projecteur est la suivante.

Contrôle Connexion : Ad-Hoc

SSID : wireless

Canal : 1

Qualité de cryptage : Aucune

Adresse IP : 192.168.10.254

• Vous pouvez modifier ces paramètres via le navigateur web de votre ordinateur ou depuis le menu du projecteur. Reportez-vous à l'article 3.1.3 Réglages réseau (20) ou Menu RÉSEAU dans le Guide d'utilisation.

1) Sélectionner "Modifier les paramètres de la carte" dans le menu du côté gauche de la fenêtre "Centre Réseau et partage".

2) Cliquer avec le bouton droit sur "Connexion réseau sans fil" pour ouvrir le menu et sélectionner "Propriétés".

3) Sélectionner "Protocole Internet version 4 (TCP/IPv4)" et cliquer sur [Propriétés].

(voir page suivante)

1.4 Réglage de connexion réseau manuel - LAN sans fil - (suite)

4) Sélectionner "Utiliser l'adresse IP suivante" et configurer l'Adresse IP, le Masque de sous-réseau et la Passerelle par défaut de l'ordinateur en fonction.

Une fois la configuration terminée, cliquer sur [OK] pour fermer la fenêtre.

[À propos de l'adresse IP]

La portion de l'adresse réseau de la configuration de l'adresse IP sur l'ordinateur doit être la même que celle réglée sur le projecteur. De plus, l'intégralité de l'adresse IP sur l'ordinateur ne doit pas coïncider avec celles d'autres dispositifs sur le même réseau, projecteur inclus.

Par exemple

Les réglages du projecteur sont les suivants.

Adresse IP : 192.168.10.254

Masque de sous-réseau : 255.255.255.0

(Adresse réseau : 192.168.10 dans ce cas précis)

Par conséquent, configurer l'adresse IP de l'ordinateur comme suit.

Adresse IP : 192.168.10.xxxx (xxx est un nombre décimal.)

Masque de sous-réseau : 255.255.255.0

(Adresse réseau : 192.168.10 dans ce cas précis)

Sélectionnez un nombre entre 1 et 254 pour "xxx", en s'assurant qu'il n'est utilisé par aucun autre périphérique.

Dans ce cas précis, étant donné que l'adresse IP du projecteur est "192.168.10.254", régler un paramètre entre 1 et 253 pour l'ordinateur.

REMARQUE : "0.0.0.0" ne peut être attribué à l'adresse IP.

• L'adresse IP du projecteur peut être changée en utilisant l'utilitaire de configuration via un navigateur web. (20)
• Si le projecteur et l'ordinateur existent sur le même réseau (par exemple, même adresse réseau), vous pouvez laisser vide le champ de la passerelle par défaut.
• Quand le projecteur et l'ordinateur existent sur différents réseaux, la passerelle par défaut doit être configurée. Contactez l'administrateur réseau pour plus de détails.

(voir page suivante)

1.4 Réglage de connexion réseau manuel - LAN sans fil - (suite)

5) Cliquer avec le bouton droit sur "Connexion réseau sans fil" pour ouvrir le menu et sélectionner "Connecter / Déconnecter".

6) Depuis les réseaux sans fil disponibles, sélectionner le SSID du projecteur (configuré sur "wireless" par défaut) et cliquer sur [Connecter].

Si vous avez activé le chiffrement, une fenêtre vous demandant de saisir la clé est affichée. Saisir la clé préréglée.

7) Une fois la connexion établie, "Connecté" apparaît à droite du SSID.

2. Présentation en réseau

Le projecteur peut afficher ou reproduire les images sur l'écran de l'ordinateur et les données audio transmises sur le réseau. La fonction de Présentation en réseau facilite la conduite de vos présentations et conférences.

Pour utiliser la présentation réseau, une application exclusive, "LiveViewer", est nécessaire. Elle peut être installée depuis le CD logiciels fourni. Vous pouvez également télécharger la dernière version et des informations connexes depuis le site d'Hitachi (http://www.hitachi-america.us/digitalmedia ou http://www.hitachidigitalmedia.com). Pour en savoir plus sur la présentation réseau et les instructions d'installation de "LiveViewer", se reporter au manuel de "LiveViewer".

Pour démarrer la Présentation en réseau, sélectionnez le port LAN comme source d'entrée sur le projecteur et cliquez sur Démarrer la touche Capture sur "LiveViewer".

3. Contrôle Web

Vous pouvez ajuster ou contrôler le projecteur via un réseau depuis un navigateur installé sur votre ordinateur et qui est connecté au même réseau.

REMARQUE : Il est nécessaire d'avoir Internet Explorer © 6.0 ou supérieur.

• Si JavaScript® est désactivé dans la configuration de votre navigateur, vous devez activer JavaScript® afin de pouvoir utiliser correctement les pages web du projecteur. Consultez les fichiers d'aide de votre navigateur pour savoir comment activer JavaScript®.
• Il est recommandé que toutes les mises à jour du navigateur soient installées.
• Si des données sont transférées via LAN câblé et sans fil en même temps, le projecteur peut ne pas être en mesure de traiter correctement les données.

Référez-vous aux informations suivantes pour configurer ou contrôler le projecteur via un navigateur Web.

Assurez-vous que votre ordinateur et le projecteur sont raccordés via le réseau, puis démarrez le navigateur Web.

Tapez l'adresse IP du projecteur dans la zone de saisie de l'URL du navigateur Web comme dans l'exemple ci-dessous, puis appuyez sur la touche Entrée ou le bouton « → ».

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10

Entrez "http://192.168.1.10/" dans la barre d'adresse du navigateur et appuyez sur Entrée ou cliquez sur la touche « → ».

Si une adresse URL est saisie et que le projecteur et votre ordinateur sont connectés correctement au même réseau, la fenêtre de sélection montrée sur la droite s'affiche.

Vous pouvez choisir d'utiliser le Contrôle web du projecteur ou le Crestron e-Control® comme outil de contrôle du projecteur. Cliquez sur l'un d'eux.

Pour en savoir plus, se reporter à 3.1 Contrôle web du projecteur (17) ou

3.2 Crestron e-Control (42).

REMARQUE : Si Crestron e-Control dans les Réglages réseau (21) est

réglé sur Désactivé, la fenêtre de sélection ci-dessus ne s'affiche pas mais la fenêtre de connexion du Contrôle web du projecteur est affichée.

• Crestron e-Control® est créé à l'aide de Flash®. Vous devez installer le Adobe®

Flash® Player sur votre ordinateur pour utiliser Crestron e-Control®.

3.1 Contrôle web du projecteur

3.1.1 Ouverture de session

Pour utiliser la fonction Contrôle Web du projecteur, vous devez vous connecter avec votre nom d'utilisateur et votre mot de passe.

Vous trouverez ci-dessous les paramètres par défaut pour le nom d'utilisateur et le mot de passe.

Fenêtre de connexion

Nom d'utilisateur	Mot de passer
Administrator

Entrez votre nom d'utilisateur et votre mot de passe, puis cliquez sur [OK]. Si vous avez ouvert une session, l'écran ci-dessous apparaît.

Cliquez sur la rubrique d'utilisation ou de configuration souhaitée dans le menu principal.

REMARQUE : La langue utilisée sur l'écran Contrôle Web est la même que celle de l'affichage à l'écran du projecteur. Si vous souhaitez la modifier, vous devez modifier la langue de l'affichage à l'écran sur le projecteur. (Menu ECRAN dans le Guide d'utilisation)

3.1 Contrôle Web du projecteur (suite)

3.1.2 Informations réseau

Affiche les paramètres de configuration du réseau actuel du projecteur.

Elément	Description
Informations générales	Afficher des informations communés aux LAN sans-fil et câblé.
Nom du projecteur	Affiche les paramètres du nom du projecteur.
Informations sans-fil	Affiche les paramètres actuels du LAN sans-fil.
Mode	Affiche le mode de communication LAN sans-fil.
DHCP	Affiche les paramètres DHCP.
Adresse IP	Affiche l'adresse IP actuelle.
Masque sous-réseau	Affiche le masque sous-réseau.
Passerelle par défaut	Affiche la passerelle par défaut.
Adresse du serveur DNS	Affiche l'adresse du serveur DNS.
Adresse MAC	Afficher l'adresse MAC.
Canal	Affiche le canal utilisé pour le LAN sans-fil.
Cryptage	Affiche le paramètre de chiffrement des données.
SSID	Affiche leSSID utilisé par le projecteur.
Vitesse	Affiche la vitesse de transmission LAN sans-fil actuelle.
Informations par cable	Affiche les paramètres de LAN câblé actuels.
DHCP	Affiche les paramètres DHCP.
Adresse IP	Affiche l'adresse IP actuelle.
Masque sous-réseau	Affiche le masque sous-réseau.
Passerelle par défaut	Affiche la passerelle par défaut.
Adresse du serveur DNS	Affiche l'adresse du serveur DNS.
Adresse MAC	Efficher l'adresse MAC.

3.1 Contrôle Web du projecteur (suite)

3.1.3 Réglages réseau

Affiche et configure les paramètres réseau.

Elément	Description
Configuration générale	Configure les réglages communs aux LAN sans-fil et câblé.
Nom du projecteur	Configure le nom du projecteur.La longueur du nom du projecteur est au maximum de 64 caractères alphanumériques. Vous pouvez uniquement utiliser l'alphabet, des nombres ou les symboles suivants: !"#$%&'(*)+,-.;;<=>?@[ ]^ _ { }~ et la barre d'espace Le nom d'un projecteur donné est attribué au préalable par défaut.
sysLocation (SNMP)	Configure l'adresse à laquelle se référer lorsque vous utilisez SNMP.La longueur maximm du sysLocation est de 255 caractères alphanumériques. Vous pouvez uniquement utiliser les chiffres de "0-9" et les lettres de l'alphabet de "a-z" ou "A-Z".
sysContact (SNMP)	Configure les informations de contact auxquelles il faut se référer lorsque vous utilisez SNMP.La longueur maximum de sysContact est de 255 caractères alphanumériques. Vous pouvez uniquement utiliser les chiffres de "0-9" et les lettres de l'alphabet de "a-z" ou "A-Z".
AMX D.D.(AMX Device Discovery)	Configure les paramètres AMX Device Discovery pour détector le projecteur des contrôleurs AMX connectés au même réseau. Pour plus d'informations au sujet de AMX Device Discovery, consultez le site web d'AMX(URL: http://www.amx.com/ (à partir de décembre 2010)

(voir page suivante)

3.1 Contrôle Web du projecteur - Réglages réseau (suite)

Elément		Description
Configuration sans-fil		Configure les paramètres LAN sans-fil.
Mode		Sélectionnez "AD-HOC" ou "Infrastructure".
Configuration IP		Configure les Réglages réseau.
DHCP ACTIVÉ		Active le DHCP.
DHCP DÉSACT.		Désactive le DHCP.
Adresse IP		Configure l'adresse IP lorsque le DHCP est désactivé.
Masque sous-réseau		Configure le masque sous-réseau quandle DHCP est désactivé.
Passerelle par défaut		Configure la passerelle par défaut lorsque le DHCP est désactivé.
Adresse du serveur DNS		Configure l'adresse de serveur DNS.
Canal		Sélectionner de "1" à "11" un canal à utiliser en mode AD-HOC.
		REMARQUE • En fonction du pays où vous vous trouvez, les canaux pourrait varier. En outre, en fonction du pays ou de la région où vous vous trouvez, vous pourriez être amné à utiliser une carte de réseau sans fi lqui respecte les standards du pays ou de la région respective.
Cryptage		Sélectionnez une méthode de cryptage de données.
Clé WEP		Saisir la clé WEP.Tant les caractères ASCII que les numéroros hexadécimaux peuvent être utilisés lors de la saisie de la clé WEP. La longueur de la clé est définie comme suit selon le WEP et les formats de caractères.Cryptage	Caractères ASCII Numéroros HEXWEP 64bit 5 caractères 10 caractères
		WEP 128bit 13 caractères 26 caractères
Phrase de passer WPA		Entrez un phrase de passer WPA.Le nombre de caractères que vous pouze rentrer est compris entre 8 et 63. Vous pouze uniquement utiliser l'alphabet, des nombres ou les symboles suivants:"#"#.&'(*)+,-:/;<=?@ [ ])^{\}~ et la barre d'espace
SSID		Sélectionnez unSSID dans la liste.II est nécessaire de confi gérer votreSSID unique, sélectionnez [Personnalisé], puis confi gérer votre propreSSID en observant les règles suivantes:Le nombre maximum de caractères est de 32.Vous pouze uniquement utiliser l'alphabet, des nombres ou les symboles suivants:"#"#%&'(*)+,-:/;<=?@[ ])^{\}~ et la barre d'espace

(voir page suivante)

3.1 Contrôle web du projecteur - Réglages réseau (suite)

Elément		Description
Configuration par cable		Configure les paramètres LAN câblé.
Configuration IP		Configure les Réglages réseau.
DHCP ACTIVÉ		Active le DHCP.
DHCP DÉSACT.		Désactive le DHCP.
Adresse IP		Configure l'adresse IP lorsque le DHCP est désactivé.
Masque sous-réseau		Configure le masque sous-réseau quandle DHCP est désactivé.
Passerelle par défaut		Configure la passerelle par défaut lorsque le DHCP est désactivé.
Adresse du serveur DNS		Configure l'adresse de serveur DNS.
Autre configuration		Configure les autres paramètres réseau.
Crestron e-Control		Détermine si Crestron e-Control® est utilisé ou non.Si vous choisissez Desacti., la fenêtre de connexion du Contrôle web du projecteur s'affiche et une fenêtre de sélection ne s'affichera pas au début de Contrôle Web.

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • Les nouveaux paramètres de configuration seront actifs après avoir réinitialisé votre connexion réseau. Quand les paramètres de configuration sont changés, vous devez réinitialiser votre connexion réseau. Vous pouvez réinitialiser votre connexion réseau en cliquant sur [Redémarrage du réseau] dans le menu principal (41).

• Si vous connectez le projecteur à un réseau existant, consultez l'administrateur réseau avant de paramétrer les adresses serveur.
• La Clé WEP, la Phrase de passe WPA et les paramètres SSID ne seront pas pris en compte si des caractères invalides sont utilisés.
• Le projecteur ne permet pas la connexion LAN câblée et sans fil à un même réseau. Ne réglez pas la même adresse réseau pour le LAN câblé et sans fil.

3.1 Contrôle web du projecteur (suite)

3.1.4 Réglages de port

Affiche et configure les paramètres du port de communication.

Elément	Description
Contrôle réseau Port1 (Port:23)	Configure et contrôle le port 1 (Port:23).
Port ouvert	Cliquez sur [Active] dans la case pour utiliser le port 23.
Authentication	Cliquez sur [Active] dans la case, lorsque une authentification est demandée pour ce port.
Contrôle réseau Port2 (Port:9715)	Configure et contrôle le port 2 (Port:9715).
Port ouvert	Cliquez sur [Active] dans la case pour utiliser le port 9715.
Authentication	Cliquez sur [Active] dans la case, lorsque une authentification est demandée pour ce port.
Port PJLinkTM (Port:4352)	Configure le port PJLinkTM (Port:4352).
Port ouvert	Cliquez la case [Active] pour utiliser le port 4352.
Authentication	Cliquez la case [Active] lorsqu'une identification est demandée pour ce port.
Port Mon image (Port:9716)	Configure le port Mes images (Port:9716).
Port ouvert	Cliquez la case [Active] pour utiliser le port 9716.
Authentication	Cliquez la case [Active] lorsqu'une identification est demandée pour ce port.
Port Messenger (Port:9719)	Configure le port Messenger (Port:9719).
Port ouvert	Cliquez la case [Active] pour utiliser le port 9719.
Authentication	Cliquez la case [Active] lorsqu'une identification est demandée pour ce port.

(voir page suivante)

3.1 Contrôle web du projecteur - Réglages de port (suite)

Elément	Description
Port SNMP	Configure le port SNMP.
Port ouvert	Clique sur [Active] pour utiliser SNMP.
Adresse piège	Configure la destination du Trap SNMP en format IP. • L'adresse peut être soit une adresse IP soit un nom de Domaine, si le bon serveur DNS est configuré dans Régles réseau. La longueur maximum du serveur ou du nom de Domaine est de 255 caractères.
Télécharger fichier MIB	Télécharge un fichier MIB depuis le projecteur.
Port Pont réseau	Configure le nombre de port pour le Pont réseau.
Numéro de port	Entrez le nombre de port. Vous pouvez saisir n'importe quel nombre compris entre 1024 et 65535, à l'exception de 41794, 9715, 9716, 9719, 9720, 5900, 5500 et 4352. Le paramètre par défaut est 9717.

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • Les réglages de la nouvelle configuration sont activés une fois que vous aurez fait redémarrer votre connexion réseau. Quand les réglages de configuration sont modifiés, vous devez faire redémarrer votre connexion réseau. Le redémarrage de la connexion réseau se fait en cliquant sur [Redémarrage du réseau] dans le menu principal (41).

3.1 Contrôle web du projecteur (suite)

3.1.5 Réglages e-mail

Affiche et configure les paramètres d'adresses e-mail.

Éléments	Description
Envoyer e-mail	Cliquez sur [Active] pour utiliser la fonction e-mail. Configure les conditions pour envoyer un e-mail sous les Réglages des alertes.
Adresse du serveur SMTP	Configure l'adresse du serveur e-mail en format IP. · L'adresse peut être soit une adresse IP soit un nom de Domaine, si le bon serveur DNS est configuré dans Réglages réseau. La longueur maximum du serveur ou du nom de Domaine est de 255 caractères.
Adresse électronique de l'expéditeur	Configure l'adresse e-mail de l'expéditeur. La longueur maximum de l'adresse expéditeur est de 255 caractères alphonumériques.
Adresse électronique du destinataire	Configure jusqu'à cinq adresses de destinataires. Vous pouvez aussi spécifique [à] ou [cc] pour chaque adresse. La longueur maximum de l'adresse destinataire est de 255 caractères alphonumériques.

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE : Vous pouvez confirmer si les paramètres e-mail fonctionnent correctement via [Envoyer un e-mail test]. Veuillez activer le paramètre d'envoi d'e-mail avant de cliquer sur [Envoyer un e-mail test].

• Si vous connectez le projecteur à un réseau existant, consultez l'administrateur réseau avant de paramétrer les adresses serveur.

3.1 Contrôle web du projecteur (suite)

3.1.6 Réglages des alertes

Affiche et configure les paramètres d'alerte de déchets et d'avertissement.

Elément	Description
Erreur du couvercle	Le couvercle de la lampe n'a pas été fixé correctement.
Erreur du ventilateur	Le ventilateur de refroidissement ne fonctionne pas.
Erreur duvoyant	La lampe ne s'allume pas et il se peut que la partie interne du projecteur ait surchauffé.
Erreur de température	Il se peut que la partie interne ait surchauffé.
Erreur circulation d'air	La température interne augmente.
Erreur Froid	Il se peut que la partie interne ait refroidit.
Erreur du filtré	Durée du filtré terminée.
Autre erreur	Autre erreur. Si cette erreur s'affiche, veuillez contacter votre revendeur.
Erreur d'exécution du planning	Erreur d'Execution Calendrier. (27)
Alarme Temps lampe	Horloge de la lampe réglée sur les paramètres alarme.
Alarme Temps filtré	Horloge filtré régée sur les paramètres alarme.
Alarme Détect. Transition	Alarme de Détecteur de transition. (3Menu SECURITE dans le Guide d'utilisation)
Reprise à froid	Lorsque le projecteur est sous alimentation, il fonctionne comme suit. • Si le MODE PAUSE est régé sur NORMAL, le statut d'alimentation du projecteur passée de hors tension à l'état d'atte. • Si le MODE PAUSE est régé sur ÉCONOMIE, le statut d'alimentation du projecteur passée de l'état d'atte à sous tension (la lampe s'allume). (3Menu INSTALLAT° dans le Guide d'utilisation)
Échec de l'authentication	L'accès SNMP est détecté depuis la mauvaise communauté SNMP.

Référez-vous à la section Dépannage du Guide d'utilisation pour obtenir plus de détails sur les erreurs, excepté Autre erreur et Erreur d'exécution du planning.

3.1 Contrôle web du projecteur - Réglages des alertes (suite)

Les catégories d'alerte sont illustrées ci-dessous :

Elément	Description
Heure de l'alarme	Configure l'heure d'alerte (Seulement pour Alarme Temps lampe et Alarme Temps filtré.)
Piège SNMP	Cliquez sur [Active] pour activer les alertes SNMP Trap.
Envoyer e-mail	Cliquez sur [Active] pour autoriser les alertes e-mail. (Excepté pour Reprise à froid et Échec de l'authentication.)
Objet de l'e-mail	Configure la ligne objet de l'e-mail à envoyer. La longeur maximum de la ligne objet est de 100 caractères alphanumericques. (Excepté pour Reprise à froid et Échec de l'authentication.)
Texte de l'e-mail	Configure le texte de l'e-mail à envoyer. Le texte peut composerj jusqu'à 1024 caractères alphanumericques mais il peut être plus court si vous utilisez des caracteres spéciaux. Caracteres spéciaux ': & , %\ et la barre d'espace (Excepté pour Reprise à froid et Échec de l'authentication.)

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE : Le déclenchement de l'e-mail Erreur du filtre dépend des paramètres AVERT. FILTR dans la rubrique SERVICE du Menu OPT. Ces paramètres définissent la période s'écoulant avant l'affichage d'un AVERT. FILTR sur l'écran du projecteur. Un e-mail sera envoyé lorsque le temps d'utilisation du filtre dépasse la durée maximale indiquée. Aucun avis d'envoi ne sera envoyé si AVERT. FILTR est désactivé. (Menu OPT. dans le Guide d'utilisation)

• Alarme Temps lampe est considérée comme un seuil avant l'envoi d'un avis par courrier électronique (rappel) du temps d'utilisation de la lampe. Lorsque la lampe dépasse le seuil configuré sur la page web, un e-mail est envoyé.
• Alarme Temps filtre est définie comme seuil pour l'avis d'e-mail (rappel) de temps de filtre. Lorsque le filtre dépasse le seuil configuré sur la page web, un e-mail est envoyé.

3.1 Contrôle web du projecteur (suite)

3.1.7 Réglages du planning

Affiche et configure les paramètres employés pour les temps.

Elément	Description
Quotidien	Configure l'emploi du temps quotidien.
Dimanche	Configure l'emploi du temps du dimanche.
Lundi	Configure l'emploi du temps du lundi.
Mardi	Configure l'emploi du temps du mardi.
Mercredi	Configure l'emploi du temps du mercredi.
Jeudi	Configure l'emploi du temps du jeudi.
Vendredi	Configure l'emploi du temps du vendredi.
Samedi	Configure l'emploi du temps du samedi.
Date spécifique n°1	Configure l'emploi du temps de la date spécifique N°1.
Date spécifique n°2	Configure l'emploi du temps de la date spécifique N°2.
Date spécifique n°3	Configure l'emploi du temps de la date spécifique N°3.
Date spécifique n°4	Configure l'emploi du temps de la date spécifique N°4.
Date spécifique n°5	Configure l'emploi du temps de la date spécifique N°5.

3.1 Contrôle web du projecteur - Réglages du planning (suite)

Les paramètres employés pour le temps sont indiqués ci-dessous.

Elément	Description
Planning	Cliquez sur [Active] pour activer l'emploi du temps.
Date (Mois/Jour)	Configure le mois et la date. Cette rubrique n'apparaît que lorsque Date spécifique (n° 1-5) est sélectionné.

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

Les paramètres pour l'événement actuel sont affichés dans la liste employés du temps. Pour ajouter des fonctions ou événements, définissez les rubriques suivantes.

Elément	Description
Heure	Configure l'heure à laquelle exécuter les commandes.
Commande [Paramètre]	Configure les commandes à être exécutées.
Alimentation	Configure les paramètres pour le contrôle puissance.
Source d'entrée	Configure les paramètres pour le changement d'entrée.
Mon image	Configure les paramètres pour l'affichage de données Mes images. (50)
Messenger	Configure les paramètres pour l'affichage de données Messenger. (51)
Diapositive	Configure les paramètres Marche/Arrêt pour le diaporama.

Cliquez sur [Enregistrer] pour ajouter de nouvelles commandes à la liste Emploi du Temps.

Cliquez sur [Supprimer] pour effacer des commandes de la liste Emploi du Temps.

Cliquez sur [Réinitialiser] pour effacer toutes les commandes et réinitialiser les paramètres employés du temps de la liste employés du temps.

3.1 Contrôle web du projecteur - Réglages du planning (suite)

REMARQUE • Si le projecteur est déplacé, vérifiez l'heure et la date sur le projecteur avant de configurer les plannings. - L'horloge interne pourrait ne plus être à l'heure. Il est recommandé d'utiliser SNTP pour conserver l'heure juste. - Les événements "Mon image" et "Messager" ne démarreront pas de façon appropriée et une erreur d'exécution de programme se produit si la lampe ne s'allume pas et/ou si les données d'affichage ne sont pas stockées dans le projecteur au moment de l'exécution de l'événement programmé. - Les événements "Source d'entrée" et "Mon image" ne démarreront pas si la fonction de sécurité est activée et limite l'usage du projecteur. - Certaines erreurs du projecteur (telles qu'une erreur de température ou une erreur de lampe) l'empêchent de procéder à la bonne exécution des fonctions/événements programmés. - Si aucun périphérique de stockage USB n'est inséré sur le projecteur ou qu'aucune donnée d'image pour l'affichage n'existe à l'heure de l'événement programmé, une erreur d'exécution de programme a lieu par rapport à l'événement de diaporama prévu. - Lorsque vous lancez le diaporama, la source d'entrée est automatiquement basculée sur le port USB TYPE A. - Les fichiers d'image stockés sur le réseau racine du périphérique de stockage USB s'affichent pour le diaporama programmé. - Veuillez consulter la section Dépannage dans le Guide d'utilisation si des fonctions/événements programmés ne sont pas exécutés de la façon dont vous les aviez paramétrés.

3.1 Contrôle web du projecteur (suite)

3.1.8 Réglages Date/Heure

Affiche et configure les paramètres de date et d'heure.

Elément		Description
Date actuelle		Configure la date d'aujourd'hui au format année/mois/jour.
Heure actuelle		Configure l'heure actuelle au format heures:minute:seconde.
Heure d'été		Cliquez sur [Active] pour autoriser l'heure d'été et paramétrer les éléments suivants:
Début		Configure la date et l'heure à laquelle l'heure d'été commence.
Mois		Configure le mois auquel l'heure d'été commence (1~12).
Semaine		Configure la semaine du mois à laquelle début l'heure d'été (Premier(ère), 2, 3, 4, Dernier(ère)).
Jour		Configure le jour de la semaine où début l'heure d'été (Dim, Lun, Mar, Mer, Jeu, Ven, Sam).
Heure	heure	Configure l'heure à laquelle commence l'heure d'été (0~23).
	minute	Configure la minute à laquelle commence l'heure d'été (0~59).
Fin		Configs la date et l'heure à laquelle s'arrêté l'heure d'été.
Mois		Configure le mois auquel l'heure d'été s'arrêté (1~12).
Semaine		Configure la semaine du mois à laquelle s'arrêté l'heure d'été (Premier(ère), 2, 3, 4, Dernier(ère)).
Jour		Configure le jour de la semaine où s'arrêté l'heure d'été (Dim, Lun, Mar, Mer, Jeu, Ven, Sam).
Heure	heure	Configure l'heure à laquelle s'arrêté l'heure d'été (0~23).
	minute	Configure la minute à laquelle s'arrêté l'heure d'été (0~59).

(voir page suivante)

3.1 Contrôle web du projecteur - Réglages Date/Heure (suite)

Elément	Description
Décalage hora	Configure le décalage hora. Paramètre le décalage hora sur celui de votre Ordinateur. Dans le doute, demander conseil à votre responsable informatique.
SNTP	Cochez la case [Active] pour récapérer les informations de date et d'heure sur le serveur SNTP et paramétrez les éléments suivants:
Adresse du serveur SNTP	Configure l'adresse serveur SNTP en format IP.L'adresse peut être soit une adresse IP soit un nom de domaine, si le bon serveur DNS est configuré dans Régliages réseau. La longueur maximum du serveur ou du nom de domaine est de 255 caractères.
Cycle	Configure àquel interval faut-il récapérer les informations de date et d'heure sur le serveur SNTP (heure:minute).

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • Les réglages de la nouvelle configuration sont activés une fois que vous aurez fait redémarrer votre connection réseau. Quand les réglages de configuration sont modifiés, vous devez faire redémarrer votre connection réseau. Le redémarrage de la connection réseau se fait en cliquant sur [Redémarrage du réseau] dans le menu principal (41). • Si vous connectez le projecteur à un réseau existant, consultez a administrateur réseau avant de paramétrer les adresses serveur. • Une fois le projecteur éteint en mode ÉCONOMIE (Menu INSTALLAT° dans le Guide d'utilisation) ou depuis l'alimentation, le réglage actuel de date et heures est réinitialisé. • Pour activer la fonction SNTP, le décalage horsaire doit être configuré. • Le projecteur recherche les informations de la date et l'heure du serveur temporel et des paramètres du temps de priorité lorsque SNTP est activé. • L'horloge interne pourrait ne plus être à l'heure. Il est recommendé d'utiliser SNTP pour conserver l'heure juste.

3.1 Contrôle web du projecteur (suite)

3.1.9 Réglages de sécurité

Affiche et configure les paramètres de mots de passe et autres processus de sécurité.

Elément		Description
Compte d'utilisateur		Configure le nom d'utilisateur et le mot de passer.
	Nom d'utilisateur	Configure le nom d'utilisateur.La longueur maximale du texte est de 32 caractèresalphanumericques.
	Mot de passer	Configure le mot de passer.La longueur maximale du texte est de 255 caractèresalphanumericques.
	Retapez le mot de passer	Veuillez resaisir le mot de passer pour vérification.
Commande du réseau		Configure le Mot de passer d'authentication pour Contrôleréseau Port1 (Port:23), Contrôle réseau Port2 (Port:9715),Port PJLinkTM (Port:4352), Port Mon image (Port:9716) etPort Messaging (Port:9719) (22, 23).
	Mot de passerd'authentication	Configure le mot de passer d'authentication. La longueurmaximale du texte est de 32 caractères alphanumericques.
	Retapez lemot de passerd'authentication	Veuillez resaisir le mot de passer pour vérification.
SNMP		Configure le nom de communauté si SNMP est utilisé.
	Redémarrage duréseau	Configure le nom de communauté. La longueur maximale du,texte est de 64 caractères alphanumericques.

Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • Les réglages de la nouvelle configuration sont activés une fois que vous aurez fait redémarrer votre connexion réseau. Quand les réglages de configuration sont modifiés, vous devez faire redémarrer votre connexion réseau. Le redémarrage de la connexion réseau se fait en cliquant sur [Redémarrage du réseau] dans le menu principal (41).

• Vous pouvez uniquement utiliser les chiffres de "0-9" et les lettres de l'alphabet de "a-z" ou "A-Z".

3.1 Contrôle web du projecteur (suite)

3.1.10 Commande du projecteur

Les éléments du tableau ci-dessous peuvent être sélectionnés à partir du menu Commande du projecteur. Sélectionnez un élément avec la souris.

La plupart des menus ont un sous-menu.

Référez-vous au tableau ci-dessous pour plus de détails.

Contrôle le projecteur.

REMARQUE • Les valeurs des paramètres pourraient ne pas correspondre aux valeurs réelles si l'utilisateur change les valeurs manuellement. Dans ce cas, veuillez rafraîchir la page en cliquant sur la touche [Rafraîchir].

Elément	Description
PRINCIPAL
ALIMENTATION	Allume/Eteint l'alimentation.
SOURCE D'ENTRÈE	Sélectionne la source d'entée.
MODE IMAGE	Sélectionne le paramétrage du mode image.
SUPPR. ACT./DÉSACT.	Supprime l'image on/off.
SOURDINE	Coupe le son on/off.
REPOS	Gèle l'écran on/off.
MAGNIFIEZ	Contrôle les paramètres de loupe.Dans certaines sources de signal d'entrée, "La Loupe" pourrait s'accrêter même si elle n'atteint pas la valeur maximale du paramètre.
POSITIOND'AGRANDISSEMENTV	Ajuste la position du point de départ d'agrandissement vertical.
POSITIOND'AGRANDISSEMENTH	Ajuste la position du point de départ d'agrandissement horizontal.
MODÉLE	Active/désactive le modele.
MES IMAGES	Sélectionner les données MES IMAGES.
SUPPRESSION DEMON IMAGE	Supprimer les données MES IMAGES.

(voir page suivante)

3.1 Contrôle web du projecteur - Commande du projecteur (suite)

Elément	Description
LUMIN.	Ajuste les paramètres de luminosité.
CONTRASTE	Ajuste les paramètres de contraste.
GAMMA	Sélectionne les paramètres gamma.
TEMP COUL.	Sélectionne les paramètres de température de couleur.
COULEUR	Ajuste les paramètres de couleur.
TEINTE	Ajuste la configuration de la teinte.
NETTETE	Ajuste les paramètres de précision
SAUVEGARDE DE MA MÉMOIRE	Sauvegarde mes données MyMemory (ma mémoire).
RAPPEL DE MA MÉMOIRE	Se rappelle des données MyMemory (ma mémoire).
AFFICHAGE
ASPECT	Sélectionne les paramètres apsect.
SUR-BAL.	Ajuste les paramètres de surbalayage.
POSIT.V	Ajuste la position verticale.
POSIT.H	Ajuste la position horizontale.
PHASE.H	Ajuste la phase horizontale.
TAIL.H	Ajuste la taille horizontale.
EXÉCUTION DU RÉGLAGE AUTO	Exçute des règlages automatiques.
ENTR.
PROGRESSIF	Sélectionne la paramétrage "progressif".
N.R.VIDÉO	Sélectionne la configuration RÉduction du Bruit Video.
ESP. COUL.	Sélectionne l'espace couleur.
FORMAT VIDEO - S-VIDEO	Sélectionne la configuration en format s-vidéo.
FORMAT VIDEO - VIDEO	Sélectionne la configuration format video.
FORMAT HDMI	Sélectionne la configuration format HDMI™.
HDMI-BEREICH	Sélectionne le paramètre de plage HDMI™.
COMPUTER-IN - COMPUTER IN1	Sélectionne le type de signal d'entrée COMPUTER IN1.
COMPUTER-IN - COMPUTER IN2	Sélectionne le type de signal d'entrée COMPUTER IN2.
BLOC IMAGE - COMPUTER IN1	Allume/Eteint la fonction BLOC IMAGE-COMPUTER IN1.
BLOC IMAGE - COMPUTER IN1	Allume/Eteint la fonction BLOC IMAGE-COMPUTER IN2.
BLOC IMAGE - HDMI	Allume/Eteint la fonction BLOC IMAGE-HDMI.

(voir page suivante)

3.1 Contrôle web du projecteur - Commande du projecteur (suite)

Elément	Description
INSTALLAT°
EXÉCUTION KEYSTONE AUTO	Exécute une correction automatique de distorsion trapézoidal.
KEYSTONE V	Règle les paramètres de la déformation trapézoidal verticale de l'image.
MODE ÉCO.AUTO	Active/désactive la fonction mode éco automatique.
MODE ÉCO.	Sélectionne le mode éco.
INSTALLATION	Pour sélectionner l'état d'installation.
MODE PAUSE	Sélectionne le mode Pause.
SORTIE MONITEUR - COMPUTER IN1	Assigne MONITOR OUT quand le port COMPUTER IN1 est sélectionné.
SORTIE MONITEUR - COMPUTER IN2	Assigne MONITOR OUT quand le port COMPUTER IN2 est sélectionné.
SORTIE MONITEUR - LAN	Assigne MONITOR OUT quand le port LAN est sélectionné.
SORTIE MONITEUR - USB TYPE A	Assigne MONITOR OUT quand le port USB TYPE A est sélectionné.
SORTIE MONITEUR - USB TYPE B	Assigne MONITOR OUT quand le port USB TYPE B est sélectionné.
SORTIE MONITEUR - HDMI	Assigne MONITOR OUT quand le port HDMI est sélectionné.
SORTIE MONITEUR - S-VIDEO	Assigne MONITOR OUT quand le port S-VIDEO est sélectionné.
SORTIE MONITEUR - VIDEO	Assigne MONITOR OUT quand le port VIDEO est sélectionné.
SORTIE MONITEUR - STANDBY	Assigne MONITOR OUT dans le mode pause.

(voir page suivante)

3.1 Contrôle web du projecteur - Commande du projecteur (suite)

Elément	Description
AUDIO IN
VOLUME	Règle les paramètres de volume.
HAUT-PARL	Allume/Eteint les haut- parleurs intégrés.
SOURCE AUDIO - COMPUTER IN1	Désigne le port d'entrée SOURCE AUDIO-COMPUTER IN1.
SOURCE AUDIO - COMPUTER IN2	Désigne le port d'entrée SOURCE AUDIO-COMPUTER IN2.
SOURCE AUDIO - LAN	Désigne le port d'entrée SOURCE AUDIO-LAN.
SOURCE AUDIO - USB TYPE A	Désigne le port d'entrée SOURCE AUDIO-USB TYPE A.
SOURCE AUDIO - USB TYPE B	Désigne le port d'entrée SOURCE AUDIO-USB TYPE B.
SOURCE AUDIO - HDMI	Désigne le port d'entrée SOURCE AUDIO-HDMI.
SOURCE AUDIO - S-VIDEO	Désigne le port d'entrée SOURCE AUDIO-S-VIDEO.
SOURCE AUDIO - VIDEO	Désigne le port d'entrée SOURCE AUDIO-VIDEO.
SOURCE AUDIO - PAUSE SORTIE SON	Assigne SOURCE AUDIO dans le mode pause.
HDMI AUDIO	Sélectionne la configuration audio HDMI™.
ECRAN
LANGUE	Sélectionne une langue pour l'affichage écran.
POSITION DU MENU V	Règle la position du menu vertical.
POSITION DU MENU H	Ajuste la position du menu horizontal.
SUPPR.	Sélectionne le mode Vide.
DEMARRAGE	Sélectionne le mode écran de démarrage.
V. Mon Écran	Active ou désactive la fonction verrouille Mon Écran.
MESSAGE	Active/désactive la fonction message.
MODELE	Sélectionne les paramètres des modèles.
S.T.C. - AFFICHER	Sélectionne le paramètre AFFICHER du S.T.C.
S.T.C. - MODE	Sélectionne le paramètre MODE du S.T.C.
S.T.C. - CANAUX	Sélectionne le paramètre CANAUX du S.T.C.

(voir page suivante)

3.1 Contrôle web du projecteur - Commande du projecteur (suite)

Elément	Description
OPT.
RECHER.AUTO.	Active/désactive la fonction de recherche de signal automatique.
KEYSTONE AUT	Active/désactive la fonction de correction trapézoidal automatique.
ALLUM. DIRECT	Active/désactive la fonction Allum. Direct.
AUTO OFF	Configure la minuterie pour qu'elle éteigne le projecteur si chaque signal n'est détecté.
USB TYPE B	Sélectionne le paramètre USB TYPE B.
MA TOUCHE-1	Assigne de fonctions pour la touche MY BUTTON-1 de la télécommande fournie.
MA TOUCHE-2	Assigne de fonctions pour la touche MY BUTTON-2 de la télécommande fournie.
ÉCO. (PANN. DE CONTR.)	Pour attribuer la même fonction que le bouton ECO du panneau de contrôle.
MA SOURCE	Sélectionne les paramètres de Ma Source.

(voir page suivante)

3.1 Contrôle web du projecteur - Commande du projecteur (suite)

Les éléments du tableau ci-dessous peuvent être sélectionnés à partir du menu Commande du projecteur. Cliquez sur [Quitter Mode Présentation].

Elément		Description
SERVICE
	Quitter Mode Présentation	Force la fermeture du Mode Présentation.

3.1 Contrôle web du projecteur (suite)

3.1.11 Commande à distance

Vous pouvez utiliser votre navigateur pour contrôler le projecteur. Les fonctions de la télécommande fournie sont déterminées à l'écran de la Télécommande Web.

• N'essayez pas de contrôler le projecteur avec la télécommande Web et votre navigateur en même temps. Cela pourrait entraîner des erreurs d'opération dans le projecteur.

Elément	Description
ALIMENTATION	Assigne la même opération que la touche STANDBY/ON.
COMPUTER	Assigne la même opération que la touche COMPUTER.
VIDEO	Assigne la même opération que la touche VIDEO.
SUPPR.	Assigne la même opération que la touche BLANK.
REPOS	Assigne la même opération que la touche FREEZE.
SOURDINE	Assigne la même opération que la touche MUTE.
MENU	Assigne la même opération que la touche MENU.
▲	Assigne la même opération que la touche ▲.
▼	Assigne la même opération que la touche▼.
▲	Assigne la même opération que la touche▲.
►	Assigne la même opération que la touche►.
ENTRER	Assigne la même opération que la touche ENTER.
REIN.	Assigne la même opération que la touche RESET.
PAGE PRÉCÉDENTE	Assigne la même opération que la touche PAGE UP.
PAGE SUIVANTE	Assigne la même opération que la touche PAGE DOWN.
DIAPOSTITIVE	Lance le diaporama.

REMARQUE : La Télécommande Web n'accepte pas la fonction répéter qui exécute une action en gardant la touche enfoncée.

• Puisque la fonction répéter n'est pas disponible, cliquez la touche autant de fois que vous le désirez.
• Même si vous maintenez la touche enfoncée pendant un certain temps, la Télécommande Web n'envoie votre requête qu'une seule fois. Relâchez la touche, puis cliquez de nouveau.
• Lorsque la touche [ALIMENTATION] est enfoncée, un message apparaît pour confirmer l'opération. Si vous souhaitez contrôler l'alimentation, appuyez sur [OK], sinon, appuyez sur [Annuler].
• Les touches [PAGE SUIVANTE] et [PAGE PRÉCÉDENTE] de la Télécommande Web ne peuvent pas être utilisées comme fonction d'émulation de souris du projecteur.

3.1 Contrôle web du projecteur (suite)

3.1.12 Statut du projecteur

Affiche les paramètres et l'état du projecteur.

Elément	Description
Statut de l'erreur	Affiche le statut d'erreur actuel.
Temps lampe	Affiche le temps d'utilisation de la lampe actuelle.
Temps filtré	Affiche le temps d'utilisation du filtré actuel.
Statut d'alimentation	Affiche le statut d'alimentation actuel.
Statut d'entrée	Affiche la source de signal d'entrée actuelle.
Suppr. act./désact.	Affiche le statut Blank (vide) marche/arrêt actuel.
Sourdine	Affiche le statut Mute (muet) marche/arrêt actuel.
Arrêt sur image	Affiche le statut Freeze (geler) actuel.

3.1 Contrôle web du projecteur (suite)

3.1.13 Redémarrage du réseau

Réinitialise la connexion réseau du projecteur.

Élément	Description
Redémarrer	Réinitialise la connexion réseau du projecteur afin d'activer de nouveaux paramètres de configuration.

REMARQUE : Réinitialiser la connexion exigera que vous rouvriez une session afin de contrôler ou configurer le projecteur via un navigateur. Patientez 30 secondes après avoir cliqué la touche [Redémarrer] pour rouvrir une session.

3.2 Crestron e-Control

La fenêtre Main telle que montrée ci-dessus est affichée au début. Toutefois, si vous avez activé le User Password dans la fenêtre Tools (46), une boîte de dialogue vous invitant à saisir le mot de passe tel qu'indiqué à droite s'affiche et aucune manipulation n'est possible jusqu'à l'entrée du mot de passe. Une fois le mot de passe préréglé saisi, la boîte de dialogue disparaît et la fenêtre Main s'affiche. Comme montré ci-dessous, vous pouvez ouvrir une fenêtre en cliquant sur l'onglet correspondant en haut à droite de la fenêtre.

Onglet	Description
Log Out	Déconnecté d'e-Control®. Cet languette apparait uniquement quand le User Password de la fenêtre Tools est activé.
Tools	Ouvre fenêtre Tools (45).
Info	Ouvre fenêtre Info (47).
Contact IT Help	Ouvre fenêtre Help Desk (48).

REMARQUE : Si Crestron e-Control dans les Réglages réseau (21) est réglé sur Désactivé, Crestron e-Control ne peut pas manipuler le projecteur. Activez Crestron e-Control et fermez le navigateur web. Puis, redémarrez le navigateur web et saisissez l'adresse IP du projecteur.

• Seul l'anglais est disponible dans Crestron e-Control®.
• Si la connexion est interrompue, l'écran "Loading" s'affichera. Vérifier la connexion entre le projecteur et l'ordinateur, puis revenir à la page Web ou actualiser cette dernière.

3.1 Crestron e-Control® (suite)

3.2.1 Fenêtre Main

Vous pouvez utiliser les commandes du projecteur sur cet écran.

REMARQUE • Si le projecteur est en mode de veille, seul le bouton Power peut être utilisé.

1 Cliquer un bouton et utiliser de la manière suivante.

Bouton	Description
Power	Allume/Eteint l'alimentation.
Vol -/ Vol +	Règle les paramètres de volume.
Mute	Coupe le son on/off.

2 Sources List

Vous pouvez cliquer un bouton pour modifier le canal d'entrée. Le curseur se déplace sur le port d'entrée actuellement sélectionné.

Bouton	Description
Computer in1	Assigne le port à COMPUTER IN1.
Computer in2	Assigne le port à COMPUTER IN2.
LAN	Assigne le port à LAN.
USB Type A	Assigne le port à USB TYPE A.
USB Type B	Assigne le port à USB TYPE B.
HDMI	Assigne le port à HDMI.
S-Video	Assigne le port à S-VIDEO.
Video	Assigne le port à VIDEO.

3.2 Crestron e-Control® - Fenêtre Main (suite)

3 Cliquer un bouton et utiliser de la manière suivante. Pour montrer les boutons cachés, cliquer sur les icônes ◁ / ▷ aux extrémités gauche et droite.

Bouton	Description
Freeze	Gèle l'écran on/off.
Contrast	Ajuste les paramètres de contraste.
Brightness	Ajuste les paramètres de luminosité.
Color	Ajuste les paramètres de couleur.
Sharpness	Ajuste les paramètres de précision.
Magnify	Contrôle le réglage de l'agrandissement à l'aide des boutons [+] / [-].Utiliser les boutons [▲] [▼] [◇] [►] pour sélectionner la zone à agrandir.
Auto	Exécutes des règlages automatiques.
Blank	Supprime l'image on/off.

4 Cliquer sur le bouton et utiliser de la même manière qu'avec la télécommande fournie.

Bouton	Description
Menu	Assigne la même opération que la touche MENU.
Enter	Assigne la même opération que la touche ENTER.
Reset	Assigne la même opération que la touche RESET.
▲	Assigne la même opération que la touche ▲
▼	Assigne la même opération que la touche▼.
▲	Assigne la même opération que la touche ▲.
►	Assigne la même opération que la touche►.

3.2 Crestron e-Control (suite)

3.2.2 Fenêtre Tools

Configure les réglages entre le projecteur et le système de contrôle Crestron. Clique le bouton [Exit] pour revenir à la fenêtre Main.

REMARQUE : Si des caractères 2 octets sont utilisés, le texte ou les numéros saisis ne peuvent être déterminés correctement. Tous les éléments de cette fenêtre ne peuvent être laissés en blanc.

1 Crestron Control

Configure les paramètres de dispositifs du système de contrôle Crestron.

Elément	Description
IP Address	Configure l'adresse IP du système de contrôle.
IP ID	Configure l'ID IP du système de contrôle.
Port	Indique le numéro du port utilisé pour la communication par le système de contrôle.

Pour appliquer les réglages, cliquer sur le bouton [Send].

2 Projector

Configure les paramètres du réseau du projecteur.

Élément	Description
Projector Name	Configure le nom du projecteur. La longueur du nom du projecteur est au maximum de 64 caractères alphanumériques.
Location	Configure le nom d'emplacement du projecteur. Vous pouvez indiquer un nom d'Location de jusqu'à 32 caractères alphanumériques.
Assigned To:	Configure le nom d'utilisateur du projecteur. Vous pouvez indiquer un nom d'utilisateur de jusqu'à 32 caractères alphanumériques.

Les symboles utilisables sont l'espace et les suivants : !"#$%&'(*)+,-,;<=?@[]^_{}{]}~ Pour appliquer les réglages, cliquer sur le bouton [Send].

3.2 Crestron e-Control® - Fenêtre Tools (suite)

3 Projector (suite)

Configure les paramètres du réseau du projecteur.

Elément	Description
DHCP	Active le DHCP.
IP Address	Configure l'adresse IP lorsque le DHCP est désactivé.
Subnet Mask	Configure le masque sous-réseau quandle DHCP est désactivé.
Default Gateway	Configure la passerelle par défaut lorsque le DHCP est désactivé.
DNS Server	Configure l'adresse de serveur DNS.

Pour appliquer les réglages, cliquer sur le bouton [Send].

4 User Password

Configure le User Password. Pour demander la saisie du User Password avant le démarrage de e-Control®, cocher la case.

Elément	Description
New Password	Configure le mot de passer. Vous pouvez indiquer un mot de passer de jusqu'à 26 caractères alphanumériques. Les symboles utilisables sont l'espace et les suivants: !"#$%&'(*)+,-./;;<=>?@[!]^{'}}~
Confirm	Veuiliez resaisir le mot de passer pour vérification. Si le mot de passer est incorrect, un message d'erreur est affché.

Pour appliquer les réglages, cliquer sur le bouton [Send].

5 Admin Password

Configurez le mot de passe administrateur. Pour demander la saisie du mot de passe administrateur avant l'affichage de la fenêtre Tools, cochez la case.

Elément	Description
New Password	Configure le mot de passer. Vous pouvez indiquer un mot de passer de jusqu'à 26 caractères alphanumériques. Les symboles utilisables sont l'espace et les suivants: !"#$%&'(*)+,-./;;<=>?@[!]^{'}}~
Confirm	Veuiliez resaisir le mot de passer pour vérification. Si le mot de passer est incorrect, un message d'erreur est affché.

Pour appliquer les réglages, cliquez sur le bouton [Send].

3.2 Crestron e-Control (suite)

3.2.3 Fenêtre Info

Affiche les paramètres et l'objet du projecteur.

Cliquez sur le bouton [Exit] pour revenir à la fenêtre Main.

1 Projector Information

Élément	Description
Projector Name	Affixhe les paramètres du nom du projecteur.
Location	Affiche le nom d'emplacement du projecteur.
MAC Address	Affiche l'adresse MAC du LAN cable du projecteur.
Resolution	Affiche la résolution et la fréquence verticale de l'entrée du signal sélectionné sur le projecteur.
Lamp Hours	Affiche le temps d'utilisation de la lampe actuel.
Assigned To:	Affiche le nom d'utilisateur du projecteur.

2 Projector Status

Elément	Description
Power Status	Affiche le statut d'alimentation actuel.
Input Source	Affiche la source de signal d'entrée actuelle.
Picture Mode	Affiche le réglage du mode d'image actuel.
Installation	Pour afficher les paramètres d'installation actuels.
Eco Mode	Affiche le réglage du mode éco actuel.
Error Status	Affiche le statut d'erreur actuel.

REMARQUE • Le Projector Name, l'Location et le nom d'utilisateur pour Assigned To: peuvent être tronqués s'ils sont trop longs.

3.2 Crestron e-Control® (suite)

3.2.4 Fenêtre Help Desk

Envoie/reçoit les messages depuis/vers l'administrateur pour Crestron RoomView Express.

Bouton	Description
Send	Envoié un message.
	Vérifie le message reçu.

3.2 Crestron e-Control (suite)

3.2.5 Alerte

Quand l'administrateur de Crestron RoomView® Express envoie un message d'alerte, il s'affiche à l'écran.

Vous pouvez répondre au message d'alerte via un format chat. Saisissez un message dans la boîte sous le message d'alerte et cliquez sur le bouton [Send].

REMARQUE : Pour en savoir plus sur l'alerte, reportez-vous au manuel de Crestron RoomView® Express.

• Le message d'alerte de Crestron RoomView® est affiché sur l'écran du projecteur de la même manière que le texte en temps réel de la fonction Messenger (51). Si un autre texte en temps réel est actuellement affiché, il sera remplacé par le message d'alerte. Toutefois, si la priorité du texte en temps réel est configurée sur haute, il ne sera pas remplacé par le message d'alerte et ce dernier n'apparaîtra pas sur l'écran du projecteur. Pour en savoir plus, reportez-vous au manuel de l'application de messagerie.

4. Fonction Mes images

Le projecteur peut afficher des images fixes qui sont transférées via le réseau.

Affichage du fichier image (ex. 1)

La transmission MES IMAGES requiert une application exclusive pour votre ordinateur. Utilisez l'application pour transférer les données de l'image.

Vous pouvez le télécharger sur le site Internet Hitachi (http://www.hitachi-america.us/digitalmedia ou http://www.hitachidigitalmedia.com).

Pour en savoir plus sur les réglages nécessaires et le fonctionnement de l'ordinateur et du projecteur, reportez-vous au manuel de l'application.

Pour afficher l'image transférée, sélectionnez l'élément MES IMAGES dans le menu RÉSEAU. Pour plus d'informations, veuillez lire la description de l'élément MES IMAGES dans le menu RÉSEAU (Menu RÉSEAU dans le Guide d'utilisation).

REMARQUE : Il est possible d'affecter jusqu'à 4 images.

• Il est possible d'utiliser MY BUTTON pour afficher une image transférée si elle a été enregistrée en tant que MES IMAGES (Menu OPT. dans le Guide d'utilisation).
• Le fichier image peut aussi être affiché en utilisant la fonction emploi du temps depuis le navigateur Web. Référez-vous à la rubrique 7.3 Prévision d'événements (59) en détail.
• Si vous affichez à l'écran les données MES IMAGES lorsque la fonction d'affichage USB est activée, l'application relative à l'affichage USB se fermera. Pour redémarrer l'application, quittez la fonction MES IMAGES. Le logiciel "LiveViewerLiteUSB.exe" du projecteur s'exécute alors à nouveau.

(Affichage USB dans le Guide d'utilisation)

• Si des données sont transférées via LAN câblé et sans fil en même temps, le projecteur peut ne pas être en mesure de traiter correctement les données.

5. Fonction Messenger

Le projecteur peut afficher les données de texte transférées sur le réseau à l'écran et reproduire les données audio dans le projecteur.

Les données/texte peuvent être affichées à l'écran de deux manières. La première affiche le texte transféré à partir de l'ordinateur en temps réel et la seconde choisit et affiche le texte à partir des données enregistrées au préalable dans le projecteur.

Transférer des données/texte

Afficher les données/texte (ex. 4)

La fonction Messaging nécessite une application spécifique à votre ordinateur. Pour modifier, transférer et afficher les données/texte, utilisez cette application. Vous pouvez la télécharger sur le site internet Hitachi (http://www.hitachi-america.us/digitalmedia ou http://www.hitachidigitalmedia.com). Pour en savoir plus sur les réglages nécessaires et le fonctionnement de l'ordinateur et du projecteur, reportez-vous au manuel de l'application.

REMARQUE • Il est possible de stocker au plus 12 données/texte dans le projecteur.

• Utiliser MY BUTTON enregistré en tant que MESSAGEUR pour afficher ou éteindre les textes messager. (Menu OPT. dans le Guide d'utilisation)
• Le fichier texte peut aussi être affiché en utilisant la fonction emploi du temps depuis le navigateur Web. Référez-vous à la rubrique 7.3 Prévision d'événements (59) pour plus de détails.
• Si des données sont transférées via LAN câblé et sans fil en même temps, le projecteur peut ne pas être en mesure de traiter correctement les données.

6. Fonction Pont réseau

Ce projecteur est équipé de la fonction PONT RÉSEAU qui assure la conversion mutuelle d'un protocole réseau et d'une interface en série.

En utilisant la fonction PONT RÉSEAU, un ordinateur relié au projecteur sur le LAN câblé ou sans fil peut suivre un dispositif externe via communication RS-232C en utilisant le projecteur en tant que terminal réseau.

6.1 Connexion de périphériques

1) Relier le port LAN du projecteur au port LAN de l'ordinateur grâce à un câble LAN ou insérer l'adaptateur USB sans fil sur le port USB TYPE A. 2) Connectez le port CONTROL du projecteur et le port RS-232C du périphérique à l'aide d'un câble RS-232C pour la communication RS-232C.

REMARQUE : Avant de connecter les périphériques, veuillez lire les manuels correspondants afin de vérifier les branchements. Pour la connexion RS-232C, vérifiez les spécifications de chaque port et utilisez le câble adapté. (Connexion aux ports dans le Guide d'utilisation - Technical)

6.2 Configuration de la communication

Pour configurer les paramètres de la communication à l'aide de PONT RÉSEAU pour le projecteur, utiliser les rubriques du menu COMMUNICATION. Ouvrir le menu du projecteur et sélectionner le menu OPT. - SERVICE - COMMUNICATION.

Menu OPT. > SERVICE > COMMUNICATION dans le Guide d'utilisation

1) Dans le menu TYPE COMMUNICATION, sélectionner PONT RÉSEAU (SANS FIL ou CÂBLÉ selon le type de connexion utilisé) pour le port CONTROL. 2) Dans le menu RÉGLAGES SÉRIE, sélectionnez la vitesse de communication et la parité adaptées pour le port CONTROL, conformément aux spécifications du port RS-232C du périphérique connecté.

Rubrique	État
VITESSE COM.	4800bps/9600bps/19200bps/38400bps
PARITÉ	AUCUNE/IMPaire/PAIRE
Longueur des données	8 bits (fixes)
Bit de départ	1 bit (fixe)
Bit d'accêt	1 bit (fixe)

3) Dans le menu MÉTHODE TRANSMISSION, configurez la méthode adaptée pour le port CONTROL en fonction de votre utilisation.

REMARQUE : DÉSACTIVÉ est sélectionné pour TYPE COMMUNICATION comme paramètre par défaut.

• Dans le menu COMMUNICATION, configurez la communication. N'oubliez pas qu'une configuration inadaptée peut entraîner un dysfonctionnement de la communication.
• Quand l'un des paramètres PONT RÉSEAU est sélectionné dans le menu TYPE COMMUNICATION, les commandes RS-232C ne peuvent être reçues du port CONTROL.

6.3 Port de communication

Pour la fonction PONT RÉSEAU, envoyez les données de l'ordinateur vers le projecteur à l'aide du Port Pont réseau configuré dans Réglages de port du navigateur Web. (23)

REMARQUE : Vous pouvez choisir n'importe quel chiffre compris entre 1024 et 65535 pour le port réseau, à l'exception de 41794, 9715, 9716, 9719, 9720, 5900, 5500 et 4352. Le paramètre par défaut est 9717.

6.4 Méthode de transmission

La méthode de transmission peut être sélectionnée à partir des menus, uniquement lorsque PONT RÉSEAU est sélectionné pour le TYPE COMMUNICATION.

(Menu OPT. > SERVICE > COMMUNICATION dans le Guide d'utilisation)

SEMI-DUPLEX ↔ DUPLEX INTÉGRAL

6.4.1 SEMI-DUPLEX

Cette méthode permet au projecteur d'assurer une communication bilatérale, mais une seule direction, soit la transmission, soit la réception de données, est autorisée à la fois.

Cette méthode ne permet pas au projecteur de recevoir des données à partir de l'ordinateur en attendant des données de réponse d'un périphérique externe. Lorsque le projecteur a reçu des données de réponse d'un périphérique externe ou que le délai limite de réponse a expiré, le projecteur peut recevoir les données à partir de l'ordinateur. Cela signifie que le projecteur contrôle la transmission et la réception de données pour synchroniser la communication.

Pour utiliser la méthode SEMI-DUPLEX, configurez TEMPS LIMITE RÉPONSE conformément aux instructions ci-dessous.

Dans le menu TEMPS LIMITE RÉPONSE, ajustez le délai d'attente des données de réponse d'un périphérique externe. (Menu OPT. > SERVICE > COMMUNICATION dans le Guide d'utilisation)

DÉSACTI. ↔ 1s ↔ 2s ↔ 3s (↔ DÉSACTI.)

6.4 Méthode de transmission (suite)

REMARQUE : Avec la méthode SEMI-DUPLEX, le projecteur peut envoyer 254 octets de données maximum à la fois.

• S'il n'est pas nécessaire de surveiller les données de réponse provenant d'un périphérique externe et que TEMPS LIMITE RÉPONSE est réglé sur DÉSACTI., le projecteur peut recevoir les données de l'ordinateur et les envoyer de manière continue vers un périphérique externe. DÉSACTI. est sélectionné comme paramètre par défaut.

6.4.2 DUPLEX INTÉGRAL

Cette méthode permet au projecteur d'assurer une communication bilatérale assurant la transmission et la réception simultanées des données, sans surveiller les données de réponse provenant d'un périphérique externe.

Avec cette méthode, l'ordinateur et un périphérique externe envoient les données sans effectuer de synchronisation. Si celles-ci doivent être synchronisées, configurez l'ordinateur de manière à ce qu'il assure la synchronisation.

REMARQUE • Si l'ordinateur contrôle la synchronisation de la transmission et de la réception des données, il ne sera peut-être pas en mesure de contrôler correctement un périphérique externe, en fonction de l'état de traitement du projecteur.

7. Autres fonctions

7.1 Alertes E-mails

Le projecteur peut envoyer automatiquement un message d'alerte aux adresses e-mail spécifiées lorsque le projecteur détecte certains états nécessitant une maintenance, ou détecte une erreur.

REMARQUE • Vous pouvez spécifier jusqu'à cinq adresses e-mail.

• Le projecteur pourrait ne pas pouvoir envoyer d'e-mail s'il venait soudainement à ne plus être alimenté.

Paramètres E-mail (24)

Pour utiliser la fonction d'alertes e-mail du projecteur, veuillez configurer les éléments suivants via un navigateur Web.

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10 :

1) Saisir "http://192.168.1.10/" dans la barre d'adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection. 2) Entrez votre nom d'utilisateur et votre mot de passe puis cliquez sur [OK]. 3) Cliquez sur [Réglages e-mail] et configurez chaque élément. (Référez-vous à la rubrique 3.1.5 Réglages e-mail (24) pour plus d'informations.) 4) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • Cliquez sur la touche [Envoyer un e-mail test] dans

[Réglages e-mail] pour confirmer que les paramètres e-mail sont corrects.

L'e-mail suivant sera envoyé aux adresses spécifiées :

Sujet : Test Mail

Texte : Envoyer un e-mail de test

Date

Heure

Adresse IP

Adresse MAC

7.1 Alertes E-mails (suite)

5) Cliquez sur [Réglages des alertes] dans le menu principal pour configurer les paramètres d'alertes e-mail. 6) Sélectionnez et configurez chaque élément d'alerte. Voir l'article 3.1.6 Réglages des alertes (25) pour de plus amples renseignements. 7) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

Les e-mails d'alertes/avertissements sont formatés de la façon suivante :

Sujet : <Mail title> <Nom du projeteur>
Texte : <Mail text>
Date <Date d'éché/c/avertissement>
Time <Heure d'éché/c/Avertissement>
IP Address <Adresse IP du projeteur>
MAC Address <Adresse MAC du projeteur>

7.2 Organisateur du Projecteur avec SNMP

Le SNMP (Simple Network Management Protocol) permet de gérer les informations du projecteur (statut d'échecs ou d'avertissements) à partir d'un ordinateur ou d'un réseau. Le logiciel de gestion SNMP devra être installé sur l'ordinateur pour pouvoir utiliser cette fonction.

REMARQUE • Il est recommandé que les fonctions SNMP soient offertes par un administrateur réseau.

• Le logiciel de gestion SNMP doit être installé sur l'ordinateur pour pouvoir contrôler le projecteur via SNMP.

Paramètres SNMP (23)

Configurez les éléments suivants via un navigateur pour utiliser SNMP.

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10 :

1) Saisir "http://192.168.1.10/" dans la barre d'adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection. 2) Entrez votre nom d'utilisateur et votre mot de passe puis cliquez sur [OK]. 3) Cliquez sur [Réglages de port] dans le menu principal. 4) Cliquez sur [Télécharger fichier MIB] pour télécharger un fichier MIB.

REMARQUE • Pour utiliser le fichier MIB téléchargé, spécifiez le fichier par le biais de votre gestionnaire SNMP.

5) Cliquez sur [Active] pour ouvrir le Port SNMP. Configurez l'adresse IP pour envoyer le filtre SNMP lorsqu'un échec/avertissement se produit.

REMARQUE • Un Redémarrage Réseau est nécessaire après que les réglages de configuration du Port SNMP ont été changés. Cliquez sur [Redémarrage du réseau] et configurez les points suivants.

6) Cliquez sur [Réglages de sécurité] dans le menu principal. 7) Cliquez sur [SNMP] et configurez le nom de communauté sur l'écran qui s'affiche.

REMARQUE • Un Redémarrage Réseau est nécessaire après que le Nom de la communauté a été changé. Cliquez sur [Redémarrage du réseau] et configurez les points suivants.

8) Configurez les paramètres de la transmission filtrée des échecs/avertissements. Cliquez sur [Réglages des alertes] dans le menu principal et sélectionnez l'élément Échec/Avertissement à configurer. 9) Cliquez sur [Active] pour envoyer le filtre SNMP pour échecs et avertissements. Décochez la case [Active] lorsque la transmission filtrée SNMP n'est pas requise. 10) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

7.3 Prévision d'événements

La fonction Prévision d'Événements permet de prévoir des événements, y compris marche/arrêt de l'appareil. Cela permet de passer le projecteur en "self-management" (auto-gestion).

REMARQUE · Vous pouvez organiser les événements de contrôle suivants : Alimentation, Source d'entrée, Mon image, Messaging, Diapositive. (28) - L'événement alimentation marche/arrêt possède la priorité la plus BASSE parmi tous les événements définis au même moment. - Il y a 3 types d'organisation : 1) quotidien 2) hebdomadaire 3) date spécifique. (27) - La priorité des événements prévus est la suivante : 1) date spécifique 2) hebdomadaire 3) quotidien. - Vous pouvez entrer jusqu'à cinq dates spécifiques dans les événements prévus. La priorité est donnée aux événements qui ont les numéros les plus bas, lorsque plus d'un événement a été prévu à la même date et heure (ex : 'Date spécifique n°1' est prioritaire sur 'Date spécifique n°2', etc.) - Assurez-vous d'avoir réglé la date et l'heure avant d'activer les événements prévus. (30) Une fois le projecteur est en mode ÉCONOMIE (Menu INSTALLAT dans le Guide d'utilisation) ou depuis l'alimentation, le réglage actuel de date et heure est réinitialisé.

7.3 Prévision d'événements (suite)

Paramètres Calendrier (27)

Les paramètres Emploi du Temps peuvent être configurés depuis un navigateur Web.

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10 :

1) Saisir "http://192.168.1.10/" dans la barre d'adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection. 2) Entrez votre nom d'utilisateur et votre mot de passe puis cliquez sur [OK]. 3) Cliquez sur [Réglages du planning] dans le menu principal et sélectionnez l'élément d'emploi du temps nécessaire. Par exemple, si vous désirez effectuer cet ordre chaque dimanche, veuillez sélectionner [Dimanche]. 4) Cliquez sur [Active] pour autoriser l'emploi du temps. 5) Entrez la date (mois/jour) pour la prévision d'événements spécifiques. 6) Cliquez sur [Appliquer] pour sauvegarder les paramètres. 7) Après avoir configuré l'heure, les ordres et les paramètres, veuillez cliquer sur [Enregistrer] pour créer un nouvel événement. 8) Cliquez sur [Supprimer] lorsque vous voulez supprimer un emploi du temps.

Il y a trois types d'emploi du temps :

1) Quotidien : Applique l'opération spécifique à une heure spécifique de la journée. 2) Dimanche ~ Samedi : Applique l'opération spécifique, à l'heure spécifique d'un jour spécifique de la semaine. 3) Date spécifique : Applique l'opération spécifique à la date et à l'heure spécifiques.

REMARQUE • En mode pause (attente), l'indicateur POWER clignotera vert pendant 3 secondes environ lorsqu'au moins 1 "Power ON" est sauvegardé. Lorsque la fonction emploi du temps est utilisée, le cordon d'alimentation doit être connecté au projecteur et à la prise de courant. La fonction emploi du temps ne fonctionne pas lorsque le coupe-circuit est déclenché. Le voyant d'alimentation s'allume en orange ou en vert lorsque le projecteur reçoit du courant alternatif.

7.3 Prévision d'événements (suite)

Paramètres Date/Heure (30)

Les paramètres Date/Heure peuvent être réglés via un navigateur Web.

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10 :

1) Saisir "http://192.168.1.10/" dans la barre d'adresse de votre navigateur web et sélectionner Contrôle web du projecteur dans la fenêtre de sélection. 2) Entrez votre nom d'utilisateur et votre mot de passe puis cliquez sur [OK]. 3) Cliquez sur [Réglages Date/Heure] dans le menu principal et configurez chaque élément. Référez-vous à la rubrique 3.1.8 Réglages Date/Heure (30) pour plus de détails. 4) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE • L'horloge interne pourrait ne plus être à l'heure. Il est recommandé d'utiliser SNTP pour conserver l'heure juste (31).

• Une fois le projecteur éteint en mode ÉCONOMIE (Menu INSTALLAT dans le Guide d'utilisation) ou depuis l'alimentation, le réglage actuel de date et d'heure est réinitialisé.

7.4 Contrôle des commandes via le réseau

Vous pouvez configurer et contrôler le projecteur via le réseau, en utilisant les commandes RS-232C.

Les deux ports suivants sont assignés pour le contrôle des commandes.

TCP #23 (Contrôle réseau Port1 (Port : 23))

TCP #9715 (Contrôle réseau Port2 (Port : 9715))

REMARQUE : Le contrôle des commandes n'est accessible qu'à partir des ports spécifiés ci-dessus.

Paramètres de commande et de contrôle (22)

Configurez les éléments suivants depuis un navigateur lorsque le contrôle des commandes est activé.

Exemple : Si l'adresse IP du projecteur est réglée sur 192.168.1.10 :

1) Saisissez "http://192.168.1.10/" dans la barre d'adresse de votre navigateur web et sélectionnez Contrôle web du projecteur dans la fenêtre de sélection. 2) Entrez votre nom d'utilisateur et votre mot de passe, puis cliquez sur [OK]. 3) Cliquez sur [Réglages de port] dans le menu principal.

4) Cliquez sur [Activer] pour ouvrir Contrôle réseau Port1 (Port : 23) afin d'utiliser TCP #23. Cochez la case [Activer] pour [Authentification] lorsque l'authentification est requise, sinon décochez-la. 5) Cliquez sur [Activer] pour ouvrir Contrôle réseau Port2 (Port : 9715) afin d'utiliser TCP #9715. Cochez la case [Activer] pour [Authentification] lorsque l'authentification est requise, sinon décochez-la. 6) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

7.4 Contrôle des commandes via le réseau (suite)

Lorsque les paramètres d'authentification sont actifs, les paramètres suivants sont requis : (32)

7) Cliquez sur [Réglages de sécurité] dans le menu principal. 8) Cliquez sur [Commande du réseau] et entrez le mot de passe d'authentification souhaité.

• Voir REMARQUE. 9) Cliquez sur [Appliquer] pour sauvegarder les paramètres.

REMARQUE : Le mot de passe sera le même pour Contrôle réseau Port1 (Port : 23), Contrôle réseau Port2 (Port : 9715), Port PJLink™ (Port : 4352), Port Mon image (Port : 9716) et Port Messaging (Port : 9719).

• Les réglages de la nouvelle configuration sont activés une fois que vous aurez redémarré votre connexion réseau. Lorsque les réglages de configuration sont modifiés, vous devez redémarrer votre connexion réseau. Le redémarrage de la connexion réseau se fait en cliquant sur [Redémarrage du réseau] dans le menu principal (41).

7.4 Contrôle des commandes via le réseau (suite)

Format des commandes

Les formats de commandes varient selon les ports de communication.

- TCP #23

Vous pouvez utiliser les commandes RS-232C sans aucun changement. Le format des données de réponse est le même que celui des commandes RS-232C.

RS-232C Communication dans le Guide d'utilisation - Technical)

Cependant, la réponse suivante sera envoyée dans l'éventualité d'un échec d'authentification, lorsque l'authentification est activée.

Réponse	Code d'erreur
0x1F	0x04	0x00

- TCP #9715

Envoyer le format des données

Le formatage suivant est ajouté à l'entête (0x02), au nombre de bits entre bits d'encadrement (0x0D), au Total de contrôle (1 byte) et à l'identifiant de connexion des ordres RS-232C.

Entête	Longueur des données	Ordre RS-232C	Total de Contrôle	Identifient Connexion
0x02	0x0D	13 bytes	1 byte	1 byte

Entête

→ 0x02, Fixe.

Longueur des données

→ Longueur en bytes des ordres RS-232C (0x0D, Fixe).

Ordre RS-232C

→ Ordres RS-232C qui commencent par 0xBE 0xEF (13 bytes).

Total de contrôle

Il s'agit de la valeur pour atteindre 0 à l'addition des 8 bits les plus bas, de l'en-tête au total de contrôle.

Identifiant de connexion

Valeur arbitraire comprise entre 0 et 255 (cette valeur est attachée aux données de réponse).

7.4 Contrôle des commandes via le réseau (suite)

Format des données de réponse

L'identifiant de connexion (la donnée est la même que pour l'identifiant de connexion sur le format de données à envoyer) est attaché aux données de réponse des ordres du RS-232C.

Réponse	Identifient Connexion
0x06	1 byte

Réponse	Identifient Connexion
0x15	1 byte

Réponse	Code d'erreur	Identifiant Connexion
0x1C	2 bytes	1 byte

Réponse	Données	Identifiant Connexion
0x1D	2 bytes	1 byte

Réponse	Code de Statut	Identifiant Connexion
0x1F	2 bytes	1 byte

Réponse	Code d'Erreur d'authentication		Identifient Connexion
0x1F	0x04	0x00	1 byte

7.4 Contrôle des commandes via le réseau (suite)

Coupure automatique de connexion

La connexion TCP sera automatiquement interrompue s'il n'y a pas de communication 30 secondes après avoir établi la connexion.

Authentification

Le projecteur n'accepte pas d'ordre s'il n'y a pas de succès d'authentification, lorsque celle-ci est activée. Le projecteur utilise une authentification de type "challenge-response", à l'aide d'un algorithme MD5 (Message Digest 5). Lorsque le projecteur utilise un réseau local (LAN), 8 octets pris au hasard seront renvoyés si l'authentification est activée. Relevez ces 8 octets et le mot de passe d'authentification, puis traitez les données avec l'algorithme MD5 et ajoutez ceci devant les ordres à envoyer.

Ce qui suit est un échantillon de ce qui se passe si l'authentification mot de passe est réglée sur "password" et les 8 octets aléatoires sont "a572f60c".

1) Branchez le projecteur. 2) Recevez les 8 octets aléatoires "a572f60c" du projecteur. 3) Reliez les 8 octets aléatoires "a572f60c" et le mot de passe d'authentification "password", et il devient "a572f60cpassword". 4) Traitez cette chaîne "a572f60cpassword" avec l'algorithme MD5. Elle deviendra "e3d97429adffa11bce1f7275813d4bde". 5) Ajoutez "e3d97429adffa11bce1f7275813d4bde" devant l'ordre et envoyez les données. Envoyez "e3d97429adffa11bce1f7275813d4bde" + ordre. 6) Lorsque les données envoyées sont correctes, l'ordre sera exécuté et les données de réponse seront renvoyées. Dans le cas contraire, une erreur d'authentification sera renvoyée.

REMARQUE • En ce qui concerne le second ordre ou les ordres suivants, les données d'authentification peuvent être omises si vous utilisez la même connexion.

7.5 Crestron RoomView

Crestron RoomView® est un programme de gestion des ressources multi-utilisateur fourni par Crestron Electronics, Inc. C'est une application pour la gestion et le contrôle collectif du projecteur et d'autres dispositifs AV.

Pour en savoir plus sur Crestron RoomView®, se reporter au site web de Crestron®.

URL: http://www.crestron.com

Les interfaces de communication suivantes peuvent être utilisées pour gérer l'installation dans son ensemble.

1) Crestron RoomView® Express / Crestron RoomView® Server Edition RoomView™ Express et RoomView™ Server Edition sont des logiciels fournis par Crestron Electronics, Inc. Ils sont utilisés pour gérer tous les dispositifs AV et sont aussi capables de communiquer avec l'assistance ainsi que d'envoyer des messages d'alerte.

Pour en savoir plus sur le logiciel, se reporter au site web suivant.

URL: http://www.crestron.com/getroomview

2) Crestron e-Control

Crestron e-Control est un contrôleur système qui peut être utilisé via un navigateur web (42).

1. Dépannage

Problème	Cause probable	Choses à vérifier	Page de référence
Ne peut pas communiquer	Faible signal radio	• Rapprocher l'ordinateur et le projecteur.• les ondes radio ne traversent pas le béton et le métal (portes en acier etc.)	-
	Les paramètres sans-fil / cryptage empêchent la communication.	Si un'utilitaire de configuration sans-fil est chargé sur l'ordinateur, vérifier ses paramètres.Consultez le manuel de l'utilitaire pour la configuration.	-
	Le Ordinateur et/ou les paramètres de réseau du projecteur ne sont pas configurés correctement.	Vérifiez les configurations réseau du Ordinateur et du projecteur.	-
	La même adresse réseau est réglée pour le LAN câblé et celui sans-fil.	Modifier le réglage de l'adresse réseau pour le LAN câblé et celui sans-fil.	20, 21
	<Uniquement pour LAN sans-fil> L'adaptateur USB sans fil n'est pas connecté au projecteur.	Insérer l'adaptateur USB sans fil en option.	-
	<Uniquement pour LAN sans-fil> Un autre projecteur est proche ou utilise les mêmes paramètres sans fil.	Essayez de changer le SSID ou l'adresse IP.	20
Divers - Les informations du projecteur au Ordinateur sont incorrectes ou incomplètes - Le projecteur ne répond pas	La communication entre le projecteur et le Ordinateur n'est pas très bonne.Les fonctions RÉSEAU du projecteur ne fonctionnent pas très bien.	Essayez l'options "REDEMARRAGE DU RÉSEAU" dans le menu SERVICE du menu RÉSEAU.	Dans le Guide d'utilisation

1. Caractéristiques techniques

Elément	Caracteristiques techniques
Contrôle Logiciel	Application informatique dédiée et navigateur web
Protocole correspondant	TCP/IP, client DHCP et serveur HTTP
Réseau	Réseau local sans fil LAN (IEEE802.11b/g/n) (modes Ad-Hoc et Infrastructure) LAN cable (100Base-TX/10Base-T)
Sécurité	WEP (64/128bit), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES), SSID
Configuration système pour l'application informatique	Système d'exploitation: Windows® XP Home Windows® XP Professional Windows Vista® Home Basic Windows Vista® Home Premium Windows Vista® Business Windows Vista® Ultimate Windows Vista® Enterprise Windows® 7 Starter Windows® 7 Home Basic Windows® 7 Home Premium Windows® 7 Professional Windows® 7 Ultimate Windows® 7 Enterprise Proesseur: Pentium 4 (au moins 2,8 GHz) Carte graphique: 16 bits, XGA ou supérieure Mémoire: au moins 512 Mo Espace disque dur disponible: au moins 100 Mo Navigateur: Internet Explorer® 6.0 ou supérieur Lecteur CD-ROM
Adaptateur USB sans fil	Gemtek USB-Link11n

10. Garantie et service après-vente

Si un problème intervient avec votre matériel, veuillez lire la section 8. Dépannage (68) en premier, et passez en revue toutes les étapes suggérées. Après cela, veuillez contacter votre revendeur ou réparateur si les problèmes persistent. Ils vous indiqueront quelles conditions de garantie s'appliquent.

Manuel d'utilisation (résumé)

Merci d'avoir acheté ce projecteur.

Nous vous remercions de lire attentivement le présent manuel avant d'utiliser le produit afin de respecter toutes les consignes de sécurité garantissant un fonctionnement optimal.

▲ AVERTISSEMENT ▶ Avant d'utiliser ce produit, assurez-vous d'avoir lu tous les manuels relatifs à celui-ci. Après les avoir lus, rangez-les dans un endroit sûr pour pouvoir vous y reporter par la suite.

▶ Veuillez observer tous les avertissements et les précautions des manuels ou du produit. Veuillez suivre toutes les instructions des manuels ou du produit.

REMARQUE • Sauf mention contraire, "les manuels" désignent ici l'ensemble des documents livrés avec le produit, et "le produit" désigne le présent projecteur ainsi que l'ensemble des accessoires livrés avec ce dernier.

Table des matières

Préliminaires 2 Explication des conventions et symboles 2 Instructions de sécurité importantes 2 Réglages 3 À propos des interférences électromagnétiques 3 À propos des déchets d'équipements électriques et électroniques 4 Contenu de l'emballage 4 Préparer la télécommande 5 Disposition 6 Connecter vos appareils 7 Attacher le couvercle de l'adaptateur 8

Connexion électrique 8 Mise sous tension 9 Réglage de l'élévateur du projecteur 10 Affichage de l'image 11 Mise hors tension 12 Remplacement de la lampe 13 Nettoyer et remplacer le filtre à air 15 Utiliser le manuel sur CD 16 Caractéristiques techniques 17 Dépannage - Garantie et service après-vente 18

Préliminaires

Explication des conventions et symboles

À des fins de sécurité, les conventions et symboles graphiques suivants sont utilisés comme suit tout au long des manuels et du produit. Veuillez en prendre connaissance et les respecter.

▲ AVERTISSEMENT Cette convention avertit d'un risque de blessure corporelle potentiellement mortelle. ATTENTION Cette convention avertit d'un risque de blessure corporelle ou de détérioration du produit.

AVIS Cette convention signale des problèmes potentiels.

Instructions de sécurité importantes

Les instructions de sécurité suivantes doivent être respectées pour une utilisation sécurisée du produit. Respectez toujours ces instructions lors de la manipulation du produit. Le fabricant décline toute responsabilité en cas de dégâts matériels causés par une erreur de manipulation ne faisant pas partie de l'utilisation normale décrite dans les manuels de ce projecteur.

▲ AVERTISSEMENT ▷ N'utilisez jamais ce produit en cas d'anomalie (par exemple : émission de fumée, odeurs étranges, projection de liquide ou pénétration d'objets étrangers, etc.). En cas d'anomalie, débranchez immédiatement le projecteur. Tenez le produit hors de portée des enfants et des animaux. ▷ Conservez les petites pièces à l'écart des enfants et des animaux. En cas d'ingestion, consultez immédiatement un médecin afin qu'il prescrive un traitement d'urgence. N'utilisez pas le produit en cas d'orage. ▷ Débranchez le projecteur de la prise d'alimentation lorsqu'il n'est pas utilisé. ▷ N'ouvrez jamais le produit et ne tentez pas de le démonter, sauf instruction contraire dans les manuels. Faites appel à un revendeur ou à un centre d'entretien pour toutes les opérations de maintenance interne. ▷ Utilisez uniquement les accessoires spécifiés ou recommandés par le fabricant. Ne modifiez ni le projecteur ni les accessoires. ▷ Ne laissez jamais un objet ou un liquide pénétrer à l'intérieur du produit. Ne mouillez pas le produit. ▷ Ne placez pas le projecteur dans un endroit où sont utilisées des huiles, comme de l'huile de cuisson ou de l'huile de machine. L'huile peut affecter le produit, entraînant un dysfonctionnement ou une chute depuis l'emplacement d'installation. Ne soumettez le produit à aucun choc ni aucune pression. - Ne placez pas le produit dans un endroit instable tel qu'une surface inégale ou une table inclinée. - Posez le produit de manière stable. Placez le projecteur de manière à ce qu'il ne dépasse pas de la surface sur laquelle il est posé. - Lors du transport, ôtez tous les accessoires, y compris le cordon et les câbles d'alimentation. ▷ Ne regardez pas à l'intérieur du projecteur ni dans les ouvertures pendant que la lampe est allumée. ▷ Ne vous approchez pas du couvercle de la lampe et des orifices d'aération pendant que la lampe de projection est allumée. De même, restez à distance pendant quelques minutes après l'extinction de la lampe pour lui laisser le temps de refroidir.

Réglementations

À propos des interférences électromagnétiques

Au Canada

Cet appareil numérique de catégorie B se conforme à la norme canadienne ICES-003.

Aux États-Unis et dans les autres pays soumis aux réglementations de la FCC

Déclaration de conformité

Nom commercial

HITACHI

Numéro du modèle

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est sujet aux deux conditions suivantes : (1) Cet appareil ne causera pas d'interférences dangereuses ; (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un dysfonctionnement. Cet équipement a été testé et est conforme aux limites d'un dispositif numérique de catégorie B, selon la partie 15 de la réglementation FCC.

Ces limites sont prévues pour fournir une protection raisonnable contre une interférence dangereuse dans une installation résidentielle. Cet équipement génère, utilise et peut rayonner de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer une interférence dangereuse avec les communications radio. Toutefois, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque une interférence dangereuse avec la réception radio ou télévision, ce qui peut être déterminé en éteignant puis en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence en appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise de courant sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

INSTRUCTIONS AUX UTILISATEURS : Cet équipement est conforme aux exigences de la FCC (Federal Communications Commission) uniquement si les conditions suivantes sont respectées. Certains câbles doivent être utilisés avec le blindage. Utiliser le câble accessoire ou un type de câble désigné pour la connexion. Pour les câbles qui ont un blindage uniquement sur une extrémité, connecter le blindage au projecteur.

ATTENTION : Des changements ou des modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Règlements (suite)

À propos des déchets d'équipements électriques et électroniques

Le marquage est conforme à la directive 2002/96/CE sur les DEEE (déchets d'équipements électriques et électroniques). Ce marquage indique l'obligation de ne pas déposer cet équipement contenant des piles ou batteries déchargées ou usées dans les décharges publiques, mais d'utiliser les systèmes spécifiques de retour et de récupération disponibles. Si les piles ou batteries se trouvant avec cet équipement portent le symbole chimique Hg, Cd ou Pb, cela signifie qu'elles ont une teneur en métal lourd de plus de 0,0005 % de mercure, de plus de 0,002 % de cadmium ou de plus de 0,004 % de plomb.

Contenu de l'emballage

Votre projecteur doit être accompagné des éléments indiqués ci-dessous. Vérifiez que tous les accessoires sont inclus. Si l'un ou l'autre des accessoires n'est pas présent dans l'emballage, contactez immédiatement votre revendeur.

(1) Télécommande avec deux piles AA (2) Cordon d'alimentation (3) Câble d'ordinateur (4) Couvercle de l'adaptateur (5) Capuchon d'objectif (6) Manuel d'utilisation (Livre x1, CD x1) (7) Étiquette de sécurité (8) CD logiciels

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

▲ AVERTISSEMENT ▶ Conserver les petites pièces à l'écart des enfants et des animaux. Ne pas mettre dans la bouche. En cas d'ingestion, consulter immédiatement un médecin afin qu'il prescrive un traitement d'urgence.

REMARQUE • Conservez l'emballage d'origine pour une ré-expédition future. Pour déplacer le projecteur, assurez-vous d'utiliser l'emballage d'origine. Faites particulièrement attention à la partie de l'objet.

• Le projecteur peut émettre un bruit de cliquetis lorsqu'il est incliné, déplacé ou secoué, si un volet contrôlant le flux de l'air à l'intérieur du projecteur a bougé. Sachez qu'il ne s'agit pas d'une défaillance ou d'un dysfonctionnement.

Préparer la télécommande

Veuillez placer les piles dans la télécommande avant utilisation. Remplacez les piles dès les premiers signes de dysfonctionnement de la télécommande. Retirez les piles de la télécommande et disposez-les dans un lieu sûr si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

1. Retirez le couvercle à piles en tirant sur son crochet.
2. Alignez et insérez les deux piles AA (HITACHI MAXELL, n° de pièce LR6 ou R6P) en respectant leurs bornes positive et négative, comme indiqué dans la télécommande.
3. Replacez le couvercle à piles dans la direction de la flèche en le poussant jusqu'au déclic.

FRANÇAIS

AVERTISSEMENT : Manipuler toujours les piles avec soin et les utiliser uniquement de la manière indiquée. Un mauvais usage des piles comporte des risques d'explosion, de fissuration ou de fuite, pouvant causer un incendie, une blessure et/ou polluer l'environnement immédiat.

• En cas d'usure, remplacez toujours les deux piles par des piles neuves du même type. Ne mélangez pas une pile neuve avec une pile usée.
• S'assurer de toujours utiliser les piles spécifiées. Ne pas utiliser simultanément des piles de types différents. Ne pas associer une pile neuve et une pile usagée.
• Lors de l'insertion des piles, s'assurer que les bornes positives et négatives sont correctement alignées.
• Conserver la pile dans un endroit hors de portée des enfants et animaux domestiques.
• Ne pas recharger, court-circuiter, souder ou démonter une pile.
• Éviter le contact des piles avec le feu ou l'eau. Conserver les piles dans un endroit frais et sec.
• Si vous observez une fuite des piles, essuyez la fuite, puis remplacez la pile. Si la fuite adhère à votre corps ou à vos vêtements, rincez immédiatement et abondamment à l'eau.
• Respecter les réglementations en vigueur localement concernant la mise au rebut des piles.

Disposition

Voir les tableaux T-1 ou T-2 et les illustrations F-1 et F-2 à la fin du présent manuel pour régler la taille de l'écran et la distance de projection (à partir de l'extrémité du projecteur). Les valeurs montrées dans la table sont calculées pour un écran de taille complète.

Le format d'écran (en diagonale) ⑥ Distance du projecteur à l'écran (±10%), à partir du projecteur ① ② Hauteur d'écran (±10%)

• Si le projecteur est utilisé à une altitude d'environ 1600 m (5250 pieds) ou supérieure, régler le ALTITUDE de l'élément SERVICE dans le menu OPT. à HAUTE. Sinon, réglez-la sur NORMAL.

Si le projecteur est utilisé avec un mauvais réglage, cela risque d'endommager le projecteur ou les pièces qui se trouvent à l'intérieur.

AVERTISSEMENT : Installer le projecteur à un endroit où vous avez facilement accès à la prise de courant.

▸ Installer le projecteur à l'horizontale et de manière stable. - Ne pas utiliser d'accessoires de montage autres que ceux spécifiés par le fabricant. Lisez attentivement le manuel des accessoires de montage et conservez-le à des fins de référence. - Pour une installation spéciale, type montage au plafond, ne pas oublier de consulter d'abord votre revendeur. Des accessoires de montage et services spécifiques peuvent être requis. - Ne placez pas le projecteur sur le côté, ou à la verticale. - Ne rien fixer sur le projecteur, à moins que le manuel ne spécifie le contraire. Ne pas installer le projecteur à proximité d'objets thermoconducteurs ou inflammables. ▸ Ne placez pas le projecteur dans un endroit où sont utilisées des huiles, comme de l'huile de cuisson ou de l'huile de machine. Ne placez pas le projecteur dans un endroit où il risquerait d'être mouillé.

ATTENTION Placez le projecteur dans un endroit frais et assurez-vous que la ventilation y est suffisante.

• Laissez un espace libre d'au moins 30 cm entre les côtés du projecteur et tout autre objet tel qu'un mur.
• Évitez de boucher, bloquer ou recouvrir d'une autre manière les orifices de ventilation du projecteur.
• Ne pas installer le projecteur dans des endroits exposés aux champs magnétiques. Le faire peut provoquer un dysfonctionnement des ventilateurs de refroidissement à l'intérieur du projecteur. Évitez de placer le projecteur dans des endroits à forte concentration de fumée, d'humidité ou de poussière.
• Ne pas mettre le projecteur près d'humidificateurs.

AVIS ▸ Positionnez le projecteur de sorte que son capteur de signaux distant ne soit pas exposé directement aux rayons du soleil.

▸ Ne placez pas le produit dans un endroit potentiellement soumis à des perturbations radioélectriques. ▸ Vérifier et corriger le réglage de ALTITUDE DE SERVICE dans le menu OPT. selon l'environnement d'utilisation. Pour en savoir plus, consulter le Manuel d'utilisation - Guide d'utilisation.

Connecter vos appareils

Avant de raccorder le projecteur à un appareil, vérifiez dans le manuel de l'appareil qu'il est bien adapté à une utilisation avec ce projecteur et préparez les éléments nécessaires à la connexion, à savoir un câble convenant au signal de l'appareil. Consultez votre revendeur si l'accessoire nécessaire n'a pas été livré avec le produit ou s'il est endommagé.

Procédez à la connexion après avoir vérifié que le projecteur et les périphériques sont hors tension, en vous reportant aux instructions suivantes. Voir les illustrations F-3 à F-6 à la fin du présent manuel.

Pour en savoir plus, consulter le Manuel d'utilisation - Guide d'utilisation. Avant de connecter le projecteur à un système réseau, bien lire aussi le Manuel d'utilisation - Guide Réseau.

▲ AVERTISSEMENT ▸ N'utilisez que les accessoires adéquats. Vous risqueriez autrement de provoquer un incendie ou d'endommager l'appareil et le projecteur.

• Utilisez uniquement les accessoires spécifiés ou recommandés par le fabricant du projecteur. Il peut faire l'objet d'une norme.
• Ne pas démonter ni modifier le projecteur et les accessoires.
• Ne pas utiliser d'accessoires endommagés. Veillez à ne pas endommager les accessoires. Disposez les câbles de manière à ce qu'ils ne puissent être piétinés ou écrasés.

ATTENTION : Pour un câble qui a une âme uniquement sur une extrémité, connectez l'âme au projecteur. Les réglementations EMI peuvent l'exiger.

▸ Avant de connecter le projecteur à un réseau, veillez à obtenir le consentement de l'administrateur de réseau. ▸ Ne pas connecter le port LAN à un réseau quelconque qui pourrait avoir une tension excessive. ▸ L'adaptateur USB sans fil désigné, vendu séparément en option, est nécessaire pour utiliser la fonction réseau sans fil de ce projecteur. ▸ Avant de retirer le périphérique de stockage USB du port du projecteur, veillez à utiliser la fonction RETIR. PRISE USB sur l'écran Thumbnail pour protéger vos données. Avant d'insérer ou de retirer l'adaptateur USB sans fil du projecteur, éteignez le projecteur et débranchez la prise du mur. Ne pas toucher l'adaptateur USB sans fil lorsque le projecteur est alimenté.

REMARQUE : Ne mettez pas le projecteur sous ou hors tension alors qu'il est connecté à un appareil en fonctionnement, à moins que le manuel de l'appareil n'indique de le faire.

• La fonction de certains ports d'entrée peut être sélectionnée en fonction de vos besoins d'utilisation. Pour en savoir plus, consultez le Manuel d'utilisation - Guide d'utilisation.
• Prenez garde de ne pas raccorder par erreur un connecteur à un port erroné.
• Si un périphérique de stockage USB surdimensionné bloque le port LAN, utilisez une rallonge USB pour connecter le périphérique de stockage USB.

Attacher le couvercle de l'adaptateur

Utiliser le couvercle de l'adaptateur fourni pour éviter que l'adaptateur USB sans fil ne se dégage facilement.

1. Desserrer la vis (marquée d'un triangle) à la partie inférieure droite du port USB TYPE A.
2. Placer la languette du couvercle dans le trou situé à la partie supérieure gauche du port USB TYPE A dans le sens de la flèche.
3. Aligner les trous des vis sur le projecteur et le couvercle. Puis insérer les vis déposées du projecteur dans le trou et les serrer.

3

riangle AVERTISSEMENT riangleright Conserver les petites pièces à l'écart des enfants et des animaux. Ne pas mettre dans la bouche.

Connexion électrique

1. Connectez le connecteur du cordon d'alimentation à la prise AC IN (prise c.a.) du projecteur.
2. Connectez fermement la prise du cordon d'alimentation à la prise. Quelques secondes après l'insertion, le voyant POWER s'allumera en orange et en continu.

Ne pas oublier que lorsque la fonction ALLUM. DIRECT est active, la connexion à l'alimentation allumera le projecteur.

Cordon d'alimentation

riangle AVERTISSEMENT riangleright Redoubler de prudence lors de la connexion du cordon d'alimentation électrique, car des connexions inappropriées ou défectueuses peuvent provoquer un incendie et/ou un choc électrique.

• Ne touchez pas au cordon électrique lorsque vous avez les mains mouillées.
• Utiliser uniquement le cordon d'alimentation fourni avec le projecteur. S'il est endommagé, contacter le revendeur pour en obtenir un nouveau. Ne jamais modifier le cordon d'alimentation.
• Connecter uniquement le cordon d'alimentation à une prise correspondant à sa tension. La prise électrique doit se trouver à proximité du projecteur et être aisément accessible. Retirer le cordon d'alimentation pour une déconnexion totale.
• Ne pas brancher plusieurs dispositifs sur la même prise électrique. Cela pourrait surcharger la prise et les connecteurs, ou provoquer un faux contact, un incendie, une électrocution ou encore d'autres accidents.
• Brancher la prise de masse de l'alimentation de l'unité à la masse du bâtiment en utilisant un câble d'alimentation approprié (fourni).

AVIS riangleright Ce produit est également conçu pour les systèmes électriques de régime IT ayant une tension phase-phase de 220 à 240 V.

Mise sous tension

1. Assurez-vous que vous avez solidement branché le cordon d'alimentation au projecteur et à la prise. Taube STAND
2. Assurez-vous que le voyant POWER reste constamment allumé en orange. Retirez ensuite le protège-objectif.
3. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande. La lampe du projecteur s'allumera et l'indicateur POWER se mettra à clignoter en vert. Quand la mise sous tension est achevée, l'indicateur de tension cessera de clignoter et restera allumé en vert.

AVERTISSEMENT : Un puissant faisceau de lumière est émis lorsque l'appareil est sous tension. Ne pas regarder dans l'objectif ou à l'intérieur du projecteur à travers un de ses orifices.

REMARQUE : Allumer le projecteur avant de brancher les accessoires. La fonction ALLUM. DIRECT active allumera le projecteur lors du branchement à l'alimentation. Pour plus d'informations, se référer au Manuel d'utilisation - Guide d'utilisation.

Réglage de l'élévateur du projecteur

Si le projecteur est posé sur une surface inégale, utiliser les pieds réglables pour mettre le projecteur à l'horizontale. Les pieds permettent aussi d'améliorer l'angle de projection à l'écran, vous pouvez ainsi surélever la face avant avec une amplitude de 12 degrés.

Le projecteur a 2 pieds de l'élévateur et 2 boutons de l'élévateur. Il est possible de régler un pied après avoir soulevé le bouton de l'élévateur correspondant.

1. Maintenir le projecteur, soulever les boutons de l'élévateur pour libérer les pieds de l'élévateur.
2. Ajuster la hauteur de la face avant.
3. Relâcher les boutons de l'élévateur pour verrouiller les pieds de l'élévateur.
4. Reposer doucement le projecteur après s'être assuré du verrouillage des pieds.
5. Il est possible d'ajuster la hauteur des pieds avec précision par vissage manuel. Maintenir le projecteur pendant le vissage.

Pour libérer le pied de l'élévateur, soulever le bouton de l'élévateur situé du même côté que celui-ci.

Pour un ajustement précis, visser le pied.

ATTENTION : Ne manipulez pas les boutons élévateurs sans tenir le projecteur, vous risquez de le faire tomber.

▷ Ne modifie pas l'angle d'inclinaison du projecteur au-delà de 12 degrés à l'avant à l'aide des pieds réglables. Une inclinaison supérieure à la restriction pourrait provoquer un dysfonctionnement ou réduire la durée de vie de certaines parties ou même du projecteur en lui-même.

Affichage de l'image

1. Activer le signal source. Mettre le signal source sous tension et envoyer le signal vers le projecteur.
2. Appuyez sur la touche INPUT du projecteur. Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, comme suit. Il est aussi possible de désirer une entrée signal à partir de la télécommande. Appuyer sur le bouton VIDEO pour sélectionner un signal d'entrée des ports HDMI, S-VIDEO ou VIDEO, ou encore appuyer sur le bouton COMPUTER pour sélectionner un signal d'entrée des ports COMPUTER IN1, COMPUTER IN2, LAN, USB TYPE A ou USB TYPE B.
3. Utilisez les touches VOLUME+/ VOLUME- pour régler le volume. Presser la touche MUTE de la télécommande pour éteindre la sortie son.
4. Appuyez sur la touche ASPECT de la télécommande. Chaque pression sur la touche fait commuter le mode de rapport de format du projecteur, dans l'ordre.
5. Utilisez la bague de ZOOM pour ajuster la taille de l'image affichée sur l'écran.
6. Utilisez la bague de FOCUS pour faire la mise au point sur l'image.

△ ATTENTION ▷ Si vous voulez afficher un écran blanc pendant que la lampe du projecteur est allumée, utilisez la fonction SUPPR. (veuillez vous reporter au Manuel d'utilisation - Guide d'utilisation) Toute autre mesure risque d'endommager le projecteur.

REMARQUE • La touche ASPECT ne fonctionne pas si un signal d'entrée approprié n'est pas émis.

• Pour plus d'informations au sujet de l'ajustement de l'image, se référer au Manuel d'utilisation - Guide d'utilisation.

Mise hors tension

1. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande. Le message "Mise hors tension de l'appareil?" va apparaître sur l'écran pendant environ 5 secondes.
2. Appuyez sur la touche STANDBY/ON une nouvelle fois quand les messages apparaissent. La lampe du projecteur s'éteint et le voyant POWER commence à clignoter en orange. Le voyant POWER cesse alors de clignoter et, lorsque le projecteur est froid, il s'allume fixement en orange.
3. Fixez la protection d'objectif après que le voyant POWER s'allume en orange et en continu.

Ne remettez pas le projecteur sous tension avant qu'au moins 10 minutes ne se soient écoulées après la mise hors tension. Par ailleurs, n'éteignez pas le projecteur juste après l'avoir allumé. Cela risquerait de provoquer le dysfonctionnement de la lampe ou de raccourcir la durée de vie de certaines pièces, y compris la lampe.

▲ AVERTISSEMENT ▶ Ne touchez pas les endroits proches de la couverture de la lampe et de la sortie d'air pendant ou juste après l'utilisation à cause de la chaleur. Retirez le cordon d'alimentation pour vous assurer que la séparation est complète. La prise de courant doit être à proximité du projecteur et facile d'accès.

REMARQUE · Mettez le projecteur hors tension une fois que les accessoires ont été mis hors tension.

• Ce projecteur est équipé de la fonction AUTO OFF qui le mettra hors tension automatiquement. Pour plus d'informations, se référer au Manuel d'utilisation - Guide d'utilisation.
• Lorsque vous fixez ou retirez le capuchon d'objectif, déplacez-le verticalement de haut en bas tout en maintenant le bouton à droite comme illustré sur la figure.

Remplacement de la lampe

La lampe a une durée de vie limitée dans le temps. L'utilisation prolongée de la lampe peut rendre l'image plus sombre, ou appauvrir l'intensité des couleurs. Remarquez que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou se grillent lorsque vous les utilisez.

Il est recommandé de faire en sorte d'avoir une lampe de rechange sous la main et de ne pas tarder à remplacer la lampe si nécessaire. Pour vous munir d'une lampe de rechange, veuillez contacter votre revendeur et lui indiquer le numéro de type de la lampe.

Numéro de type : DT01191

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez la lampe refroidir au moins 45 minutes.
2. Prévoyez une lampe de rechange. Si le projecteur est installé au plafond ou si la lampe a cassé, veuillez consulter votre revendeur pour le changement de la lampe.

Dans le cas où vous remplaceriez la lampe vous-même, suivez la procédure suivante.

1. Desserrez la vis du couvercle de la lampe (indiquée par une flèche), puis faites glisser et soulevez le couvercle de la lampe pour le retirer.
2. Desserrez les 2 vis de la lampe (indiquées à l'aide d'une flèche) et prenez la lampe avec précaution, par les poignées. Ne desserrez jamais les autres vis.
3. Introduisez la lampe neuve et resserrez fermement les 2 vis qui ont été desserrées à l'étape précédente pour verrouiller la lampe dans son emplacement.
4. Faites glisser le couvercle de la lampe dans sa position initiale en faisant correspondre les parties verrouillantes de celui-ci et du projecteur. Puis, resserrez fermement la vis du couvercle de la lampe.
5. Mettez le projecteur sous tension et réinitialisez le temps de lampe en utilisant la fonction TEMPS LAMPE du menu OPT.

(1) Appuyez sur la touche MENU pour afficher un menu. (2) Mettez-vous sur MENU AVANCE dans le menu, à l'aide de la touche ∇/△, puis appuyez sur la touche ▷. (3) Mettez-vous sur OPT. dans la colonne de gauche du menu à l'aide de la touche ∇/△, puis appuyez sur la touche ▷. (4) Mettez-vous sur TEMPS LAMPE à l'aide de la touche ∇/△, puis appuyez sur la touche ▷. Une boîte de dialogue apparaîtra. (5) Appuyez sur la touche ▷ pour sélectionner "OK" dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps lampe.

ATTENTION : Ne touchez à aucune partie interne du projecteur lorsque la lampe est retirée.

REMARQUE : Ne réinitialisez le temps lampe que lorsque vous avez remplacé la lampe. De cette façon, vous aurez une information correcte sur cette lampe.

Couvercle de la lampe

Remplacement de la lampe (suite)

HAUTE TENSION

HAUTE TEMPÉRATURE

HAUTE PRESSION

△ AVERTISSEMENT ▷ Le projecteur utilise une lampe en verre au mercure à haute pression. Si vous secouez ou que vous érafliez la lampe ou que vous la touchez lorsqu'elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de griller. Il faut noter que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou grillent dès que vous les utilisez. En outre, si la lampe explose, il peut arriver que des éclats de verre pénètrent dans le logement de la lampe et que des vapeurs de mercure et des poussières contenant de fines particules de verre s'échappent à travers les trous d'aération du projecteur.

▸ Mise au rebut de la lampe : Ce produit contient une lampe au mercure ; ne la jetez pas avec les déchets ordinaires. Il faut la mettre au rebut conformément à la réglementation locale s'appliquant à l'environnement. - En ce qui concerne le recyclage des lampes, consultez le site www.lamprecycle.org (aux États-Unis). - Pour mettre le produit au rebut, contactez l'administration locale compétente en la matière ou www.eiae.org (aux États-Unis), ou encore www.epsc.ca (au Canada). Pour de plus amples informations, contactez votre revendeur.

Débranche la prise de courant.	·Si la lampe se brise (elle explode broyamment), débranche le cordon électrique de la prise, et demandez une lampe de rechange à votre revendeur local. Les éclats de verre peuvent endommager les parties internes du projecteur ou cause des blessures lors de la manipulation de celui-ci, aussi, n'essayez pas de nettoyer le projecteur ou de changer l'ampoule vous-même. ·Si la lampe se brise (elle explode broyamphetamine), aéréz soigneusement la pièce et évitez de respirer les vapeurs ou les fines particules qui sortent des trouès d'aération du projecteur, ou de les faire pénétrer dans vos yeux ou votre bouche. ·Avant de replacer la lampe, mettez le projecteur hors tension et débranche le cordon d'alimentation, puis attendez au moins 45 minutes pour que la lampe soit assez refroidie. Si vous touchez une lampe chaude, vous risquez de vous brûler et de l'endommager.
	·Ne dévissez jamais d'autres vis que celles spécifiées (marquées d'une flèche). ·N'ouvrez pas le couvercle de la lampe lorsque le projecteur est suspendu au plafond. Cela risque d'être dangereux, car si la lampe est cassée, des éclats de verre poursraient tomber lorsque vous ouvrez le couvercle. En outre, comme il est dangereux de travailler en hauteur, demandez à votre revendeur local de replacer la lampe, même si l'ampoule n'est pas cassée. ·N'utilise pas le projecteur si le couvercle de la lampe est enlevé. Lors du remplacement de la lampe, assurez-vous que les vis sont vissées fermement. Les vis lâches peuvent provoquer des dégâtés matériels ou des léSIONs personnelles.
	·Utilisez uniquement une lampe du type spécifique. L'utilisation d'une lampe non spécifique conçue pour ce modèle peut être à l'origine d'un incendie, endommager le produit ou raccourcir sa durée de vie. ·Si la lampe se brise très vite après le premier usage, il peut y avoir un另一种 type de problème électrique. Dans ce cas, contactez votre revendeur local ou un service après-vente autorisé. ·Manipuez la lampe avec soin: si vous endommagez la lampe en la secouant ou en l'éraflant, il existe un risque que l'ampoule éclate durant son utilisation. ·Utiliser de manière prolongée la lampe peut provoquer un manque de clarté, une absence totale d'éclairage ou même casser la lampe. Quand vous constatiez que l'image estASFMOU quand l'intensité des couleurs est trop faible, vous nevez remplancer la lampe le plus:tôt possible. N'utilisez pas de vieilles lampes (ou usages) ; elles pourraient se briser.

Nettoyer et remplacer le filtre à air

Le filtre à air doit être vérifié et nettoyé régulièrement. Ceci peut causer un incendie, des brûlures ou un mauvais fonctionnement de l'appareil. Le filtre à air est équipé de deux types de filtres à l'intérieur. Remplacez les filtres quand ceux-ci sont endommagés ou trop sales. La préparation des nouveaux filtres nécessite que vous transmettiez le numéro produit suivant à votre revendeur.

Numéro de type : UX36761 (Ensemble du filtre)

Quand la lampe est remplacée, changez le filtre à air. Un filtre de remplacement du type requis est fourni avec les lampes de remplacement du projecteur.

1. Éteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment. 2. Utilisez un aspirateur sur et autour du couvre-filtre. 3. Soulevez les prises du porte-filtre pour retirer ce dernier.
2. Utilisez un aspirateur sur la bouche du conduit au niveau du projecteur.
3. Sortez le filtre à mailles fines tout en maintenant le couvre-filtre. Il est recommandé de laisser en place le filtre à mailles larges dans le couvre-filtre.
4. Utilisez un aspirateur sur les deux côtés du filtre à mailles fines tout en le tenant pour qu'il ne soit pas aspiré. Utilisez un aspirateur pour l'intérieur du couvre-filtre afin de nettoyer le filtre à mailles larges. Si les filtres sont endommagés ou très sales, remplacez-les par des filtres neufs.
5. Placez le filtre à mailles fines sur le filtre à mailles larges en tournant le côté vers le haut.
6. Replacez l'unité de filtre dans le projecteur.
7. Mettez le projecteur sous tension et réinitialisez le temps de filtre en utilisant la fonction TEMPS FILTRE dans le MENU.

(1) Appuyez sur la touche MENU pour afficher un menu. (2) Pointez sur TEMPS FILTRE à l'aide des touches ∇ / ◁, puis appuyez sur la touche ▷. Une boîte de dialogue apparaîtra. (3) Appuyez sur la touche ▷ pour sélectionner "OK" dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps de filtre.

2

3

4

7 Filtre (à mailles fines)

AVERTISSEMENT : Avant de manipuler le filtre à air, s'assurer que le cordon d'alimentation n'est pas branché et que le projecteur a suffisamment refroidi.

Utiliser uniquement un filtre à air du type spécifique. Ne pas utiliser le projecteur sans le filtre à air et le couvre-filtre. Ceci peut causer un incendie ou un mauvais fonctionnement de l'appareil. Nettoyer le filtre à air régulièrement. Si le filtre à air commence à être bouché sous l'effet des poussières ou autres, la température interne de l'appareil va augmenter.

Ceci peut causer un incendie, des brûlures ou un mauvais fonctionnement de l'appareil.

REMARQUE : Réinitialiser le temps de filtre seulement après avoir nettoyé ou remplacé le filtre à air, afin d'avoir une indication correcte du temps d'utilisation du filtre.

• Le projecteur peut afficher un message du type "VER. DEBIT AIR" ou se mettre hors tension pour empêcher la chaleur interne d'augmenter.

Utiliser le manuel sur CD

Les autres manuels de ce projecteur ont été inclus sur le CD-ROM intitulé "Manuel d'utilisation (détaillé)". Lire les informations suivantes avant d'utiliser le CD-ROM pour s'assurer d'un fonctionnement correct.

Conditions requises au système

Pour lire le CD-ROM, votre système doit remplir les conditions suivantes.

Windows® :

SE : Microsoft® Windows® 98, Windows® 98SE,

Windows NT® 4.0, Windows® Me,

Windows® 2000/Windows® XP ou suivant

UC : Processeur Pentium® 133 MHz / Mémoire : 32 Mo ou

davantage

Macintosh :

SE : Mac OS 10.2 ou suivant

UC : PowerPC® / Mémoire : 32 Mo ou davantage

Lecteur de cédérom : Lecteur de cédérom 4x

Affichage : 256 couleurs / résolution de 640x480

Logiciels d'application : Microsoft Internet Explorer 4.0 et

Adobe Acrobat Reader 4.0 ou suivant

Comment utiliser le CD

1. Insérez le CD dans le lecteur de CD-ROM de l'ordinateur.

Windows® :

Le navigateur démarre automatiquement après quelques instants. La fenêtre de démarrage s'affiche.

Macintosh :

(1) Cliquez deux fois sur l'icône "Projectors" qui s'affiche à l'écran. (2) Lorsque vous appuyez sur le fichier "main.html", le navigateur démarre et la fenêtre Initiale s'affiche.

1. Cliquez sur le nom du modèle de votre projecteur, puis sur la langue de votre choix dans la liste affichée. Le Manuel d'utilisation (détaillé) va s'ouvrir.

ATTENTION : Ne lisez le CD-ROM que sur le lecteur de CD d'un ordinateur. Le CD-ROM est conçu pour être utilisé uniquement sur un ordinateur. N'INSÉREZ JAMAIS LE CD-ROM DANS UN LECTEUR DE CD AUTRE QUE CELUI D'UN ORDINATEUR ! Insérer le CD-ROM dans un lecteur de CD incompatible peut produire un bruit strident qui, à son tour, PEUT ENDOMMAGER L'OUIE ET LES ENCEINTES ! - Veuillez ranger le CD-ROM dans son étui après utilisation. Veuillez ne pas exposer le CD à la lumière directe du soleil ni dans un environnement à la température et à l'humidité élevées.

REMARQUE : Les informations contenues sur ce cédérom peuvent être modifiées sans préavis. Consultez notre site Web pour y trouver les informations les plus récentes relatives à ce projecteur. (18)

• Nous n'assumons aucune responsabilité en cas d'obstacles et de défauts matériels et logiciels de votre ordinateur résultant de l'utilisation du CD-ROM.
• Aucune donnée, même partielle, du CD-ROM ne doit être copiée, reproduite ou republiée sans en informer notre société.

Caractéristiques techniques

Poste	Caracteristique techniques
Nom de produit	Projecteur à cristaux liquides
Panneau à cristaux liquides	786.432 pixels (1024 horizontally x 768 verticale)
Lampe	215 W UHP
Haut-parleur	1 W
Alimentation/Courant nominal	AC 100-120 V: 3,3 A, AC 220-240 V: 1,6 A
Consommation	AC 100-120 V: 320 W, AC 220-240 V: 310 W
Température ambiente	5 ~ 35 °C (fonctionnement)
Dimensions	306 (W) x 77 (H) x 221 (D) mm * Sans compter les parties saillantes. Se reporter à l'illustration F-7 au dos de ce manuel.
Poids (masse)	Approximativement 2,3 kg
Ports	COMPUTER IN1 D-sub 15 broches mini-jack x1 COMPUTER IN2 D-sub 15 broches mini-jack x1 HDMI Connecteur HDMI x1 MONITOR OUT D-sub 15 broches mini-jack x1 S-VIDEO Mini-prise DIN à 4 broches x1 VIDEO jack RCA x1 AUDIO IN1 3,5 mm (stéroyo) mini-jack x1 AUDIO IN2 3,5 mm (stéroyo) mini-jack x1 AUDIO OUT 3,5 mm (stéroyo) mini-jack x1 USB TYPE A connecteur USB type A x1 USB TYPE B connecteur USB type B x1 CONTROL D-sub 9 broches x1 LAN jack RJ45 x1
Articles vendus séparément	Lampe: DT01191 Ensemble du filtré: UX36761 Accessoire de montage: HAS-X1 (Patte de montage au plafond) HAS-204L (Adaptateur de fixation pour plafonds bas) HAS-304H (Adaptateur de fixation pour plafonds hauts) Télécommande laser: RC-R008 Adaptateur USB sans fil: USB-WL-11N * Pour plus d'informations, consulter votre revendeur.

Dépannage - Garantie et service après-vente

Si des phénomènes anormaux se produisent (fumée, odeur suspecte, bruit excessif), cessez d'utiliser le projecteur immédiatement.

Si un problème relatif au projecteur se produit, consultez la section "Dépannage" du Manuel d'utilisation - Guide d'utilisation et Guide Réseau, et effectuez l'intégralité des tests proposés.

Si le problème persiste, adressez-vous à votre revendeur ou au service après-vente.

On vous indiquera quelle condition de la garantie s'applique.

Consultez ce site Internet pour y trouver les informations les plus récentes relatives à ce projecteur.

Information et Manuels :	http://www.hitachi-america.us/digitalmedia
Information du produit :	http://www.hitachidigitalmedia.com
Manuel télécharge :	http://www.hitachiserviceeu.com/support/guides/ userguides.htm

REMARQUE : Les informations contenues dans ce manuel peuvent faire l'objet de changements sans avertissement préalable.

• Le fabricant ne prend aucune responsabilité pour les erreurs qui pourraient se trouver dans ce manuel.
• La reproduction, la transmission ou l'utilisation de ce document ou de son contenu est interdite sauf autorisation spéciale écrite.

Marques de commerce

Mac, Macintosh et Mac OS sont des marques déposées de Apple Inc. - Pentium® est une marque déposée de Intel Corp. - Adobe® et Acrobat®, Reader® sont des marques déposées de Adobe Systems Incorporated. - Microsoft®, Internet Explorer®, Windows®, Windows NT® et Windows Vista® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans les autres pays. - PowerPC® est une marque déposée de International Business Machines Corporation. - HDMI, le logo HDMI et High Definition Multimedia Interface (Interface Multimédia Haute Définition) sont des marques de commerce ou des marques de commerce déposées de HDMI Licensing LLC. aux États-Unis et dans d'autres pays. - Blu-ray Disc™ et Blu-ray™ sont des marques de fabrique de Blu-ray Disc Association. Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Accord de licence d'utilisateur final pour le logiciel du projecteur

• Le logiciel de ce projecteur est composé de plusieurs modules logiciels indépendants avec des droits d'auteurs nous appartenant et/ou appartenant à des tiers pour chacun desdits modules logiciels.
• Veuillez lire l'« Accord de licence d'utilisateur final pour le logiciel du projecteur », lequel est un document séparé (du CD).

aScreen size(diagonal)		4:3 screen								16:9 screen
		bProjection distance				cScreen height		dScreen height		bProjection distance				cScreen height		dScreen height
		min.		max.						min.		max.
type(inch)	m	m	inch	m	inch	cm	inch	cm	inch	m	inch	m	inch	cm	inch	cm	inch
30	0.8	0.9	34	1.1	42	39	15	7	3	1.0	38	1.2	46	36	14	1	0
40	1.0	1.2	46	1.4	56	52	21	9	3	1.3	51	1.6	62	49	19	1	0
50	1.3	1.5	59	1.8	71	65	26	11	4	1.6	64	2.0	78	61	24	1	1
60	1.5	1.8	71	2.2	86	78	31	13	5	2.0	77	2.4	94	73	29	2	1
70	1.8	2.1	83	2.6	101	91	36	15	6	2.3	91	2.8	110	85	34	2	1
80	2.0	2.4	95	2.9	115	105	41	17	7	2.6	104	3.2	126	97	38	2	1
90	2.3	2.7	107	3.3	130	118	46	20	8	3.0	117	3.6	142	109	43	3	1
100	2.5	3.0	119	3.7	145	131	51	22	9	3.3	130	4.0	158	122	48	3	1
120	3.0	3.6	144	4.4	174	157	62	26	10	4.0	157	4.8	190	146	57	4	1
150	3.8	4.6	180	5.5	218	196	77	33	13	5.0	197	6.0	238	182	72	4	2
200	5.1	6.1	241	7.4	291	261	103	44	17	6.7	263	8.1	318	243	96	6	2
250	6.4	7.6	302	9.3	365	327	129	54	21	8.4	329	10.1	397	304	120	7	3
300	7.6	9.2	363	11.1	438	392	154	65	26	10.0	395	12.1	477	365	144	9	4

REMARQUE • Les informations contenues dans ce manuel peuvent faire l'objet de changements sans avertissement préalable. • Le fabricant ne prend aucune responsabilité pour les erreurs qui pourraient se trouver dans ce manuel. • La reproduction, la transmission ou l'utilisation de ce document ou de son contenu est interdite sauf autorisation spéciale écrite.

31 bis rue du 35ème Régiment de l'aviation

ZAC DU CHENE, 69500 BRON FRANCE

Tél : [phone]

Email : [e-mail]

Hitachi Europe GmbH

Am Seestern 18

40547 Düsseldorf GERMANY

Tél : [phone]

Email : [e-mail]

Hitachi Europe S.A.

364, Kifissias Ave. & 1, Delfon Str.

152 33 Chalandri

Athens GRÈCE

Tél : [phone]

E-mail : [e-mail]

Hitachi Europe S.r.l.

Via T.Gulli,39

20147 MILAN ITALIE

Tél : [phone]
