Intitulé	Valeur / Description
Type de produit	Projecteur multimédia
Résolution native	1920 x 1080 (Full HD)
Luminosité	4000 lumens
Contraste	5000:1
Technologie d'affichage	DLP
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	320 x 240 x 100 mm
Poids	3,5 kg
Connectivité	HDMI, VGA, USB, Audio Out
Type de batterie	Non applicable (projecteur secteur)
Fonctions principales	Projection de vidéos, présentations, images
Entretien et nettoyage	Nettoyer les filtres régulièrement, utiliser un chiffon doux pour l'optique
Pièces détachées et réparabilité	Filtres, lampes et autres composants disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement dans des environnements ventilés
Informations générales	Idéal pour les salles de réunion, les événements et les projections à domicile

FOIRE AUX QUESTIONS - CPX7 HITACHI

Comment allumer le projecteur HITACHI CPX7 ?

Appuyez sur le bouton 'Power' situé sur le panneau supérieur ou utilisez la télécommande pour allumer le projecteur.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation et que la lampe n'est pas usée. Si le problème persiste, essayez de réinitialiser le projecteur.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour affiner l'image jusqu'à ce qu'elle soit nette.

Pourquoi l'image projetée est-elle floue ?

Cela peut être dû à un réglage incorrect de la mise au point ou à un problème de distance entre le projecteur et l'écran. Assurez-vous que le projecteur est à la bonne distance.

Comment changer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle de la lampe, dévissez l'ancienne lampe et remplacez-la par une nouvelle, puis remettez le couvercle en place.

Le projecteur ne détecte pas mon ordinateur. Que faire ?

Vérifiez que le câble VGA ou HDMI est correctement connecté. Assurez-vous également que l'entrée correspondante est sélectionnée sur le projecteur.

Comment régler le volume du son ?

Utilisez les boutons de volume sur le panneau de contrôle ou la télécommande du projecteur pour augmenter ou diminuer le volume.

Pourquoi le projecteur fait-il du bruit ?

Un bruit provenant du projecteur peut être normal en raison du ventilateur qui refroidit la lampe. Si le bruit est excessif, vérifiez si le filtre à air est obstrué et nettoyez-le si nécessaire.

Comment réinitialiser les paramètres d'usine du projecteur ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez pour restaurer les paramètres d'usine.

Où puis-je trouver le manuel d'utilisation du HITACHI CPX7 ?

Le manuel d'utilisation peut être téléchargé sur le site web officiel de HITACHI dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI CPX7 HITACHI

Manuel d'utilisation (détaillé)

Guide d'utilisation

Merci d'avoir acheté ce projecteur.

AVERTISSEMENT Avant d'utiliser ce produit, veuilles zire tous les manuels le concernant. Assurez-vous de dire le "Guide de sécurité" en premier. Avec les avoir lus, rangez-les dans un endroit sur pour pouvoir vous y reporter par la suite.

A propos de ce manuel

Divers symboles sont utilisés dans ce manuel. La signification de ces symboles est décrite ci-dessous.

AVENTISSEMENT

Ce symbole indique une information dont l'ignorance risquerait d'entrainer une blessure personnelle ou même la mort suite à une mauvaise manipulation.

ATTENTION

Ce symbole indique une information dont l'ignorance risquerait d'entrainer une blessure personnelle ou des dommages matériels suite à une mauvaise manipulation.

AVIS

Cette convention signale des problèmes potentiels.

Veuillez consulter les pages indiquées après ce symbole.

REMARQUE - Les informations continues dans ce manuel peuvent faire l'objet de changements sans averissement préalable.
- Le fabricant ne prend aucune responsabilité pour les erreurs qui pouraient se couver dans ce manuel.
- La reproduction, la transmission ou la copie de ce document ou de son contenu est interdite sauf autorisation spéciale écrite.

Marques de commerce

Mac est une marque déposée de Apple Inc.
- Microsoft®, Internet Explorer®, Windows® et Windows Vista® sont des marques déposée de Microsoft Corporation aux États-Unis et/ou dans les autres pays.
- VESA et DDC sont des marques déposées de Video Electronics Standard Association.
- HDMI, le logo HDMI et High Definition Multimedia Interface (Interface Multimédia Haute Définition) sont des marques de commerce ou des marques de commerce déposées de HDMI Licensing LLC. aux États-Unis et dans d'autres pays.
- Blu-ray Disc^TM et Blu-ray ^TM sont des marques de fabrique de Blu-ray Disc Association.

Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Table des matieres

Introduction 3

Charakteristiques 3

Vérification du contente de l'emballage . . 3

Identification des pieces composantes . . 4

Projecteur 4

Panneau de contrôle. 5

Panneau arriere 5

Télécommande 6

Mise en place 7

Disposition 7

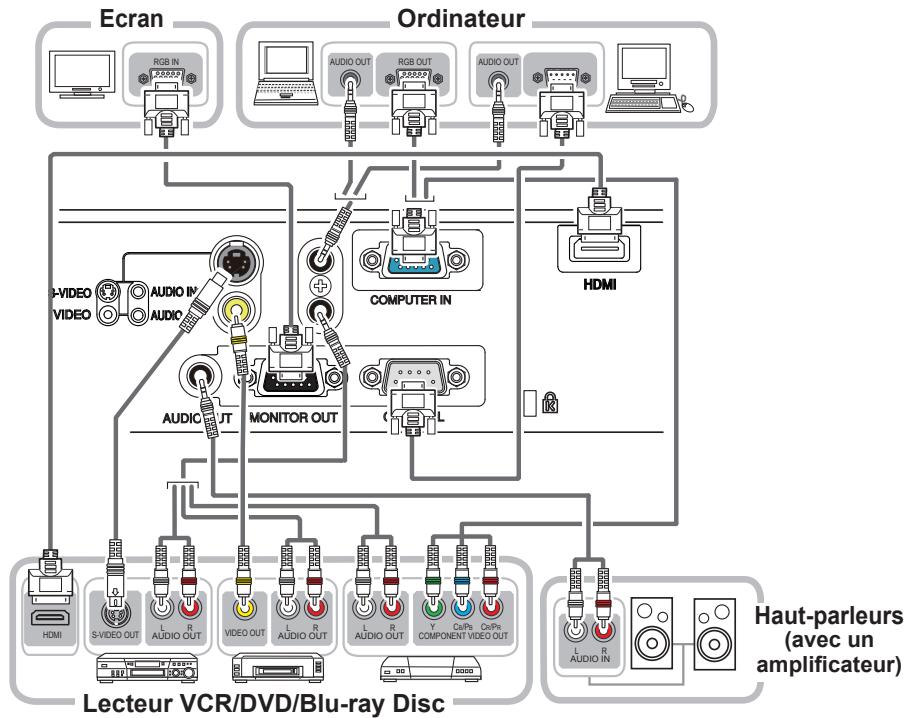

Connector vos apparecs 10

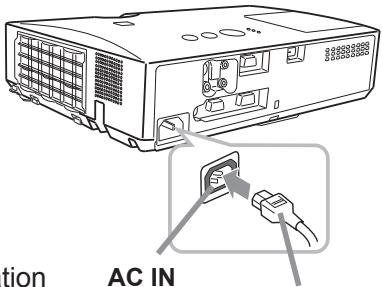

Connector l'alimentation electrique. 12

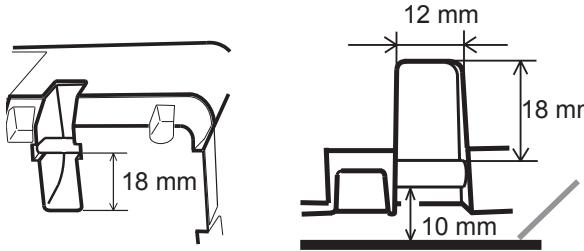

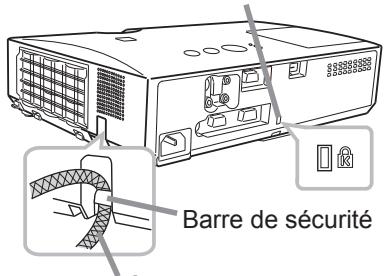

Utiliser la barre et le logement de sécurité. 12

Telécommande 13

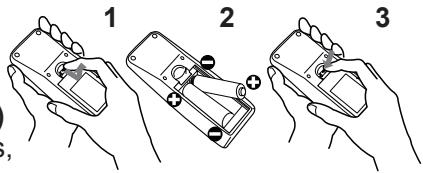

Mise en place des piles. 13

A propos du signal de la télécommande.. 13

Mise sous/hors-tension. 14

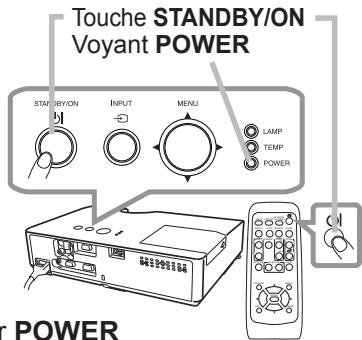

Mise sous tension 14

Mise hors tension 14

Opération 16

Regler le volume. 16

Coupure temporaire du son 16

Selectionner un signal d'entrée. 16

Rechercher un signal d'entrée . . . . 18

Selectionner un rapport de format . . 18

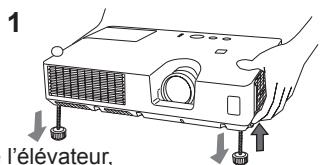

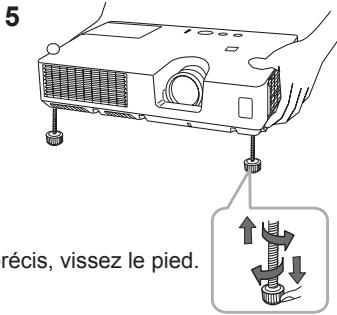

Regler l'élevateur du projecteur . . . 19

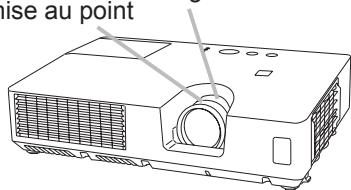

Régler le zoom et la mise au point... 19

Utiliser la fonction de réglage automatique . . 20

Regler la position 20

Corriger les distorsions trapézoidales. 21

Utiliser la fonction de grossissement. 22

EffacementtemporairedeI'ecran..23

Effacer I'ecran temporairement. 23

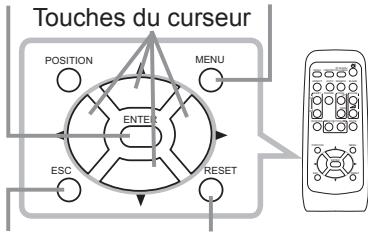

Utiliser la fonction de menu 24

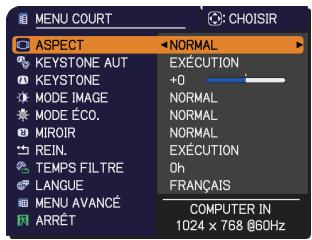

MENUCOURT 26

ASPECT, KEYSTONE AUT, KEYSTONE, MODE IMAGE, MODE ÉCO., MIROIR,

REIN., TEMPS FILTRE, LANGUAGE, MENU AVANCE, ARRET

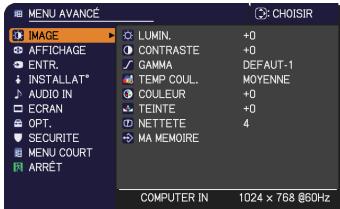

Menu IMAGE 28

LUMIN., CONTRASTE, GAMMA,
TEMP COUL., COULEUR, TEINTE, NETTETE, MA MEMOIRE

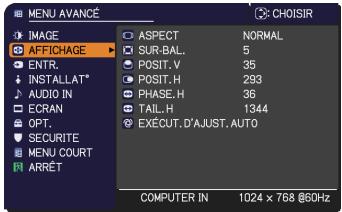

Menu AFFICHAGE 31

ASPECT, SUR-BAL., POSIT.V, POSIT.H, PHASE.H,TAIL.H, EXECUT.D'AJUST.AUTO

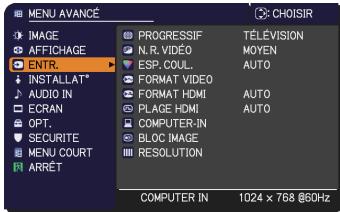

Menu ENTR. 34

PROGRESSIF, N.R.VIDEOS, ESP. COUL., FORMATVIDEO, FORMAT HDMI, PLAGE HDMI, COMPUTER-IN, BLOC IMAGE, RESOLUTION

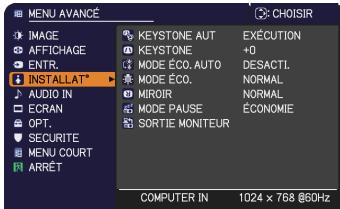

Menu INSTALLAT° 38

KEystone AUT, KEystone, MODE ÉCO.AUTO MODE ÉCO., MIROIR, MODE PAUSE, SORTIE MONITEUR

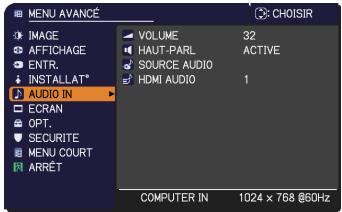

Menu AUDIO IN 40

VOLUME, HAUT-PARL, SOURCE AUDIO, HDMI AUDIO

Menu ECRAN 41

LANGUE, POS. MENU, SUPPR., DEMARRAGE, Mon Écran, V. Mon Écran,MESSAGE, NOM DU SOURCE, MODELE, S.T.C.

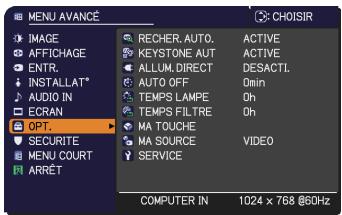

Menu OPT. 47

RECHER. AUTO., KESTONE AUT, ALLUM. DIRECT, AUTO OFF, TEMPS LAMPE, TEMPS Filtre, MA TOUCHE, MA SOURCE, SERVICE

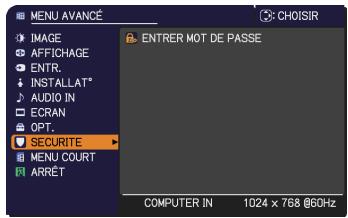

Menu SECURITE 52

MODIF. MOT DE PASSE SECUR.,
MOT DE PASSE Mon Écran, VERROU PIN,
DETECT. TRANSITION, M.D.P. MON TEXTE,
AFFICHER MON TEXTE, EDITER MON TEXTE

Entretien 58

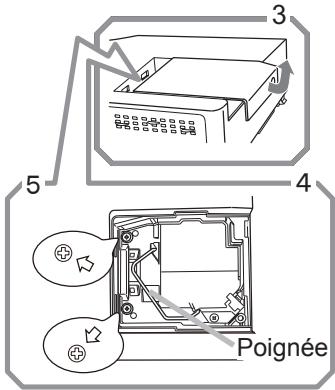

Remplacer la lampe 58
Nettoyer et remplacer le filtré à air . 60
Autres procédures d'entretien . 62

Dépannage 63

Messages liés 63
A propos des voyants de lampes 64
Réinitialiser tous les réglages 65
Phénomenes qui peuvent facilement être confondus avec des défauts de l'appareil. 66

a c h a t e r i s t i q u e s t e q u i n e s . . 70

Introduction

\section*{Caracteristiques}

Le projeteur vous offre les fonctions suivantes.

Le projecteur est equipoise d'une grande variété de ports I/O pour couvrir tout vos besoin professionnels. Le port HDMI permet l'utilisation d'accessoires images numériques variés pour deGXlures images à l'écran.
Le projecteur permet de projeter une grande image même dans un petit espace.
Le nouveau système de filtrer à double épaissieur est prévu pour être utilisé pendant une plus longue durée et réduire les besoin en entretient.
√ Ce projecteur compact et léger utilise un système de ventilation frontale qui améliore le comport de l'utilisateur en evacuant l'air chaud loin de lui.

Vérification du contenu de l'emballage

Veuillez consultier la section Contenu de l'emballage dans le manuel papier Manuel d'utilisation (résumé). Si l'un ou l'autre des accessoires n'est pas present dans l'emballage, contactez immédiatement votre revendeur.

REMARQUE • Conservez l'emballage d'origine pour une ré-expédition future. Pour déplacer le projecteur, assurez-vous de bien utiliser l'emballage d'origine. Faites particulièrement attention à la partie de l'objectif.

Identification des pièces composantes

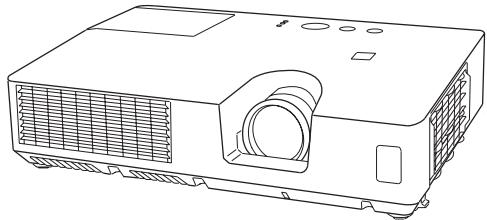

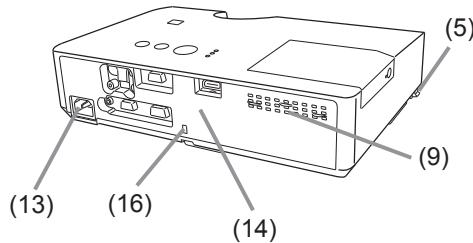

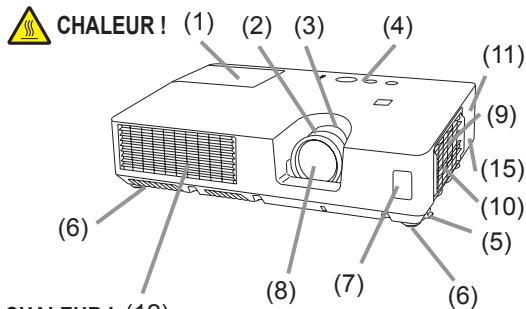

Projecteur

(1) Couvercle de la lampe (58) La lampe est à l'intérieur.
(2) Bague de mise au point (19)
(3) Bague de zoom (19)
(4) Panneau de contrôle (5)
(5) Boutons de l'élevateur (x 2) (19)
(6) Pieds de I'elévateur (x 2) (19)
(7) Capterdistant (13)
(8) Objectif (62)
(9) Entrées d'air
(10) Couvre-filtre (60)

Le filtré à air et l'entrée d'air sont à l'intérieur.

(11) Haut-parleur (40)
(12) Bouches d'air
(13) AC IN

(Prise de courant alternatif) (12)

(14) Panneau arrête (5)
(15) Barre de sécurité (12
(16) Accroche de sécurité (12)

CHALEUR! (12)

AVERTISSEMENT CHALEUR !: Ne pas toucher les endroits à proximité de la couverture de la lampe et des bouches d'air pendant ou juste après l'utilisation en raison de la forte chaleur.
Ne pas regarder dans l'objectif ou dans les bouches d'air quand la lampe est allumée. La lumière très intense peut endommager la vision.
Ne pas tener les touches de l'élevateur sans tener le projecteur, vous risquez de le faire tomber.
Ne pas utiliser la barre de sécurité et le logement de sécurité pour empêcher le projecteur de tomber ; ils ne sont pas conçus à cette fin.
ATTENTION Assurer une ventilation normale pour éviter la surchauffe du projecteur. Ne pas couvrir, bloquer ou boucher les orifices de ventilation. Ne pas déposer d'objects à proximate des entrées d'air qui pourrait y adhérer ou y être aspirés. Nettoyer le filtré à air régulièrement.

Panneau de contrôle

(1) Touche STANDBY/ON (14)
(2) Touche INPUT (16, 24)

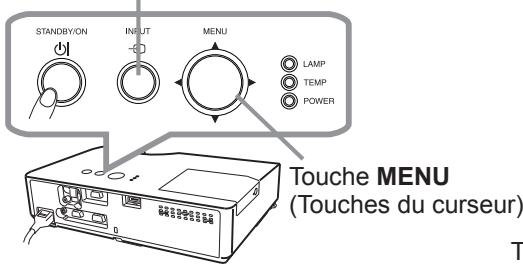

(3) Touche MENU (24) Elle est constituée de quatre curseurs.
(4) Touche BLANK (23)
(5)Voyant POWER (12,14,64)
(6)VoyantTEMP (64)
(7)Voyant LAMP (64)

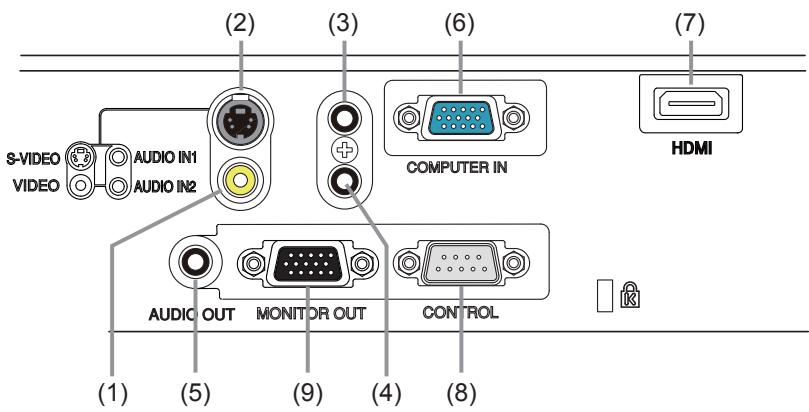

Panneau arrête (10)

(1) PortVIDEO
(2) Port S-VIDEO
(3) Port AUDIO IN1
(4) Port AUDIO IN2
(5) Port AUDIO OUT

(6) Port COMPUTER IN
(7) Port HDMI
(8) Port CONTROL
(9) Port MONITOR OUT

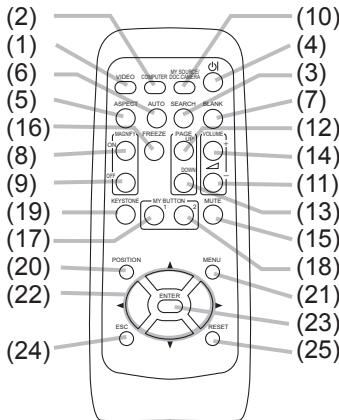

Télécommande

(1) ToucheVIDEO (17)
(2) Touche COMPUTER (17)
(3) Touche SEARCH (18)
(4) Touche STANDBY/ON (14)
(5) Touche ASPECT (18)
(6) Touche AUTO (20)
(7) Touche BLANK (23)
(8) Touche MAGNIFY - ON (22)
(9) Touche MAGNIFY - OFF (22)
(10) Touche MY SOURCE/DOC.CAMERA (17, 49)
(11) Touche VOLUME - (16)
(12) Touche PAGE UP *
(13) Touche PAGE DOWN *
(14) Touche VOLUME + (16)
(15) Touche MUTE (16)
(16) Touche FREEZE (23)
(17) Touche MY BUTTON - 1 (49)
(18) Touche MY BUTTON - 2 (49)
(19) Touche KEYSTONE (21)
(20) Touche POSITION (20, 25)
(21) Touche MENU (24)
(22) Touches des curseurs ▲/▼/▲/▶ (24)
(23) Touche ENTER (24)
(24) Touche ESC (24)
(25) Touche RESET (24)
(26) Couvercle des piles (13)

Arrière de la télécommande

REMARQUE • Les touches repérées par “*” ne sont pas prises en charge sur ce projecteur (63).

Mise en place

Installer le projecteur en fonction de l'environnement et de l'usage envisagé.

Disposition

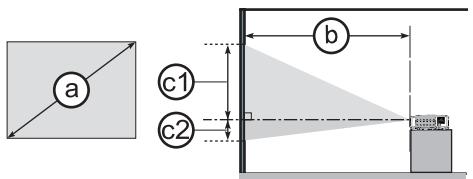

Référez-vous aux illustrations et aux tables ci-dessous pour déterminer la taille de l'écran et la distance de projection.

Les valeurs montrées dans la table sont calculées pour un écran de taille complete: 1024 × 768 .

Le forma d'écran (en diagonale) ⑤ Distance du projecteur à l'écran (± 10%, à partir du projecteur)
C1, C2 Hauteur d'écran (± 10%)

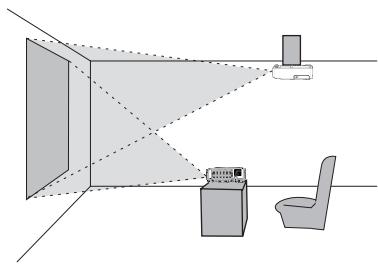

Sur une surface horizontal

Suspendu au plafond

• Laissez un espace libre de 30 cm ou plus entre les côtés du projecteur et tout autre object tel qu'un mur.
• En cas d'installation spéciale, notamment dans le cas d'une suspension au plafond, les accessoires de montage spécifique (70) et une maintenance spécifique peuvent s'avérer nécessaires. Avant d'installer le projecteur, demandez conseil à votre revendeur.

aTaille de l'écran(diagonale)		Écran 4:3								Écran 16:9
		bDistance de projection				c1Hauteur de l'écran		c2Hauteur de l'écran		bDistance de projection			c1Hauteur de l'écran		c2Hauteur de l'écran
		min.		max.						min.		max.
type(pouces)	m	m	pouces	m	pouces	cm	pouces	cm	pouces	m	pouces	m	pouces	cm	pouces	cm	pouces
30	0,8	0,9	34	1,1	42	39	15	7	3	0,9	34	1,1	42	36	14	1	0
40	1,0	1,2	46	1,4	57	52	21	9	3	1,2	46	1,4	57	49	19	1	0
50	1,3	1,5	59	1,8	71	65	26	11	4	1,5	59	1,8	71	61	24	1	1
60	1,5	1,8	71	2,2	86	78	31	13	5	1,8	71	2,2	86	73	29	2	1
70	1,8	2,1	83	2,6	101	91	36	15	6	2,1	83	2,6	101	85	34	2	1
80	2,0	2,4	95	2,9	115	105	41	17	7	2,4	95	2,9	115	97	38	2	1
90	2,3	2,7	107	3,3	130	118	46	20	8	2,7	107	3,3	130	109	43	3	1
100	2,5	3,0	119	3,7	145	131	51	22	9	3,0	119	3,7	145	122	48	3	1
120	3,0	3,7	144	4,4	174	157	62	26	10	3,7	144	4,4	174	146	57	4	1
150	3,8	4,6	180	5,5	218	196	77	33	13	4,6	180	5,5	218	182	72	4	2
200	5,1	6,1	241	7,4	292	261	103	44	17	6,1	241	7,4	292	243	96	6	2
250	6,4	7,7	302	9,3	365	327	129	54	21	7,7	302	9,3	365	304	120	7	3
300	7,6	9,2	363	11,1	438	392	154	65	26	9,2	363	11,1	438	365	144	9	4

Disposition (suite)

aTaille de l'écran(diagonale)		Écran 4:3								Écran 16:9
		bDistance de projection				c1Hauteur de l'écran		c2Hauteur de l'écran		bDistance de projection			c1Hauteur de l'écran		c2Hauteur de l'écran
		min.		max.						min.		max.
type(pouces)	m	m	pouces	m	pouces	cm	pouces	cm	pouces	m	pouces	m	pouces	cm	pouces	cm	pouces
30	0,8	0,7	29	0,9	35	39	15	7	3	0,8	33	1,0	39	36	14	1	0
40	1,0	1,0	39	1,2	47	52	21	9	3	1,1	44	1,3	53	49	19	1	0
50	1,3	1,3	49	1,5	60	65	26	11	4	1,4	55	1,7	66	61	24	1	1
60	1,5	1,5	60	1,8	72	78	31	13	5	1,7	66	2,0	80	73	29	2	1
70	1,8	1,8	70	2,1	84	91	36	15	6	2,0	77	2,4	93	85	34	2	1
80	2,0	2,0	80	2,5	97	105	41	17	7	2,2	88	2,7	106	97	38	2	1
90	2,3	2,3	90	2,8	109	118	46	20	8	2,5	100	3,0	120	109	43	3	1
100	2,5	2,6	101	3,1	121	131	51	22	9	2,8	111	3,4	133	122	48	3	1
120	3,0	3,1	121	3,7	146	157	62	26	10	3,4	133	4,1	160	146	57	4	1
150	3,8	3,9	152	4,6	183	196	77	33	13	4,2	167	5,1	200	182	72	4	2
200	5,1	5,2	203	6,2	244	261	103	44	17	5,6	222	6,8	267	243	96	6	2
250	6,4	6,5	254	7,8	305	327	129	54	21	7,1	278	8,5	334	304	120	7	3
300	7,6	7,8	305	9,3	367	392	154	65	26	8,5	334	10,2	401	365	144	9	4

Disposition (suite)

AVERTISSEMENT Placez le projecteur en position stable, à l'horizontal. Vous risqueriez de vous blesser et/ou d'endommager le projecteur s'il tombait ou se renversait. Il existe également un risque d'incendie et/ou de chocolélectrique si vous utilisez un projecteur endommagé.

• Ne placez pas le projecteur sur une surface instable, en pente ou sujette à des vibrations, comme par exemple sur un support bancal ou incliné.
• Ne placez pas le projecteur sur le côté, ou à la verticale.
• Contactez votre revendeur avant une installation spéciale telle qu'un accrochage au plafond ou ailleurs.
  Placez le projecteur dans un endroit frais et assurez-vous que la ventilation y est suffisante. Il y a risque d'incendie, de brûture et/ou de dysfonctionnement du projecteur si celui-ci surchauffe.
• Ne placez ni ne fixez�除 un object susceptible d'obstruer l'objectif ou les trou s d'airation.
• Laissez un espace libre d'au moins 30 cm entre les côts du projecteur et tout autre object tel qu'un mur.
• Ne placez pas le projecteur sur un objet metallique ni sur une surface sensible à la chaleur.
• Ne placez pas le projecteur sur un tapis, sur un coussin ou sur de la literie.
• Ne placez pas le projecteur dans un lieu directement exposé aux rayons du soleil, ni à proximé d'un object chaud tel qu'un apparéil de chauffage.
• Ne rien poser pres de l'objectif, des troughs d'aération ou sur le projecteur.
• Ne placez aucun objet qui risquerait d'être aspiéré ou d'adhérer aux orifices d'aspiration sous le projecteur. Certaines entrées d'air du projecteur se trouvent en effet sur la surface inférieure.
  Ne placez pas le projecteur dans un endroit où il risquerait d'être mouillé. Il existe un risque d'incendie, de chocolélectrique et/ou de dysfonctionnement du projecteur s'il est humide ou si un liquide y est renversé.
• Ne placez pas le projecteur dans une salle de bain ou à l'extérieur.
• Ne placez aucun objet contenant du liquide à proximite du projecteur.
  Ne placez pas le projecteur dans un endroit ou sont utilisées des huiles, comme de l'huile de cuisson ou de l'huile de machine.
  Utilisez uniquement les accessoires de montage spécifiés par le fabricant et laissez au service de maintenance le soin dinstaller et de démonter le projecteur à l'aide des accessoires de montage.
• Lisez attentivement le manuel des accessoires de montage et conservez-le à des fins de referencia.

ATTENTION Evitez de placer le projecteur dans des endroits a fortc concentration de fumee, d'humidite ou de poussiere. Il existe un risque d'incendie, de chic electrique et/ou de dysfonctionnement du projecteur s'il est placed dans un tel endroit.

• Ne placez pas le projecteur pres d'un humidificateur, d'une zone fumeurs ou d'une cuisine. En outre, n'utilisez pas un humidificateur à ultrasons à proximé du projecteur. Sinon, le chlore et les mineraux contenus dans l'eau du robinet pulverisés peuvent se déposer dans le projecteur et provoquer une détérioration de l'image ou d'autres problèmes.
  Positionnez le projecteur de sorte que son capteur de signaux distant ne soit pas exposé directement aux rayons du soleil.

Connector vos apparecs

Assurez-vous de bien dire les manuels de chacun des apparciels avant de les connecter au projecteur. Assurez-vous que tous les apparciels sont appropriés pour être connectés à ce produit et préparez les cables requis pour la connexion. Référez-vous aux illustrations suivantes pour la connexion. Pour transmettre le signal video composant au port COMPUTER IN, consultez la description de la rubrique COMPUTER-IN du menu ENTR. (36).

AVERTISSEMENT Ne pas démonter ni modifier le projecteur et les accessoires.
Veiller à ne pas endommager les câbles et à ne pas utiliser de câbles endommagés.
ATTENTION > Mettre tous les appareils hors-tension et débrancher leurs cables électriques avant de les connecter au projecteur. La connexion au projecteur d'un appleil sous tension peut produit des bruits très intenses ou autres anomalies qui peuvent entraîner un dysfonctionnement ou des dommages sur l'appareil et le projecteur.
Utiliser l'accessoire approprié ou les cables désignés. Renseignez-vous auprès de votre revendeur sur les cables non fournis pour lesquels les réglementations exigent une longueur spécifique ou une âme en ferrite. Pour des cables qui ont une âme uniquement sur une extrémité, connectez l'âme au projecteur.
S'assurer que les apparèils sont bien connectés aux portes appropriés. Une connexion incorrecte peut entraîrer un dysfonctionnement ou des dommages sur l'appareil et le projecteur.
AVIS Les ports d'entrée du projecteur étant disposés dans une cavité, utilisez les cables terminés par des prises droites et non ceux terminés par des prises en L.

Connector vos apparecs (suite)

REMARQUE • S'assurer de bien dire les manuels de chacun des apparciels avant de les connecter au projecteur, et s'assurer que tous les apparciels sont appropriés pour être connectés à ce produit. Avant la connexion à un ordinateur, vérifier le niveau de signal, la fréquence du signal et la résolution.

• Des adaptateurs peuvent être nécessaires pour l'entrée de certains signaux sur ce projeteur.
• Certains ordinateurs possèdent des modes d'affichage écran multiples qui peuvent comprendre certains signaux qui ne sont pas compatibles avec ce projeteur.
• Bien que ce projecteur puisse afficher des signaux avec une résolution attignant UXGA (1600 x 1200), le signal sera converti en la résolution du panneau du projecteur avant son affichage. Lesailles performances d'affichage seront obtenues si la résolution du signal d'entrée et celle du panneau du projecteur sontidentiques.
• Lors de la connexion, s'assurer que la forme du connecteur de cable est adaptée au port auquel il se connecte, et visser soigneusement les vis sur les connecteurs.
• Lors de la connexion d'un ordinateur portable sur le projecteur, s'assurer d'activer la sortie RGB externe du portable (paramétrer l'ordinateur portable sur l'affichage CRT ou sur l'affichage LCD et CRT simultané). Pour de plus amples informations sur cette procédure, consulter le mode d'emploi de l'ordinateur portable correspondant.
• Quand la résolution de l'image est modifiée sur un ordinateur en fonction d'une donnée, la fonction d'ajustement automatique peut prendre un certain temps et peut ne pas être achèvee. Dans ce cas, il se peut que vous ne soyez pas en mesure de visualiser une case de contrôle permettant de Sélectionner Oui/Non pour la nouvelle résolution sous Windows. La résolution reviendra alors au format d'origine. Il peut être commandé d'utiliser d'autres moniteurs CRT ou LCD pour modifier la résolution.
• Dans certains cas, le projecteur affichera une image incorrecte, ou n'affichera aucune image sur l'écran. Par exemple, l'ajustement automatique peut ne pas fonctionner correctement avec certains signaux d'entrée. Un signal d'entrée sync composite ou sync G peut interférer avec ce projecteur, si bien que celui-ci n'affichera pas l'image correctement.

A propos des capacités Plug-and-Play

Plug-and-Play est un système qui relié un ordinateur, son système d'exploitation et les périphériques (c.-à-d. les unités d'affichage). Ce projeteur est compatible avec la norme VESA DDC 2B. La fonction Plug-and-Play peut être utilisée en connectant ce projeteur à un ordinateur qui est compatible avec la norme VESA DDC (canal de données d'affichage).

• Profitez de cette fonction en connectant un cable d'ordinateur au port COMPUTER IN (compatible DDC 2B). Plug-and-Play ne fonctionnera peut-être pas correctement si un autre type de connexion est praticé.
• Veuillez utiliser les pilotes standard de votre ordinateur, car ce projecteur est un écran Plug-and-Play.

Connector l'alimentation électrique

1. Connectez le connecteur du cordon d'alimentation à la AC IN (prise c.a.) du projecteur.
2. Connectez fermement la prise du cordon d'alimentation à la prise. Quelques secondes après l'insertion le voyant POWER s'allumera en orange et en continu.

Ne pas oublier que lorsque la fonction ALLUM. DIRECT est active (47), la connexion à l'alimentation allumera le projecteur.

Cordon d'alimentation

AVERTISSEMENT Redoubler de prudence lors de la connexion du cordon d'alimentation électrique car des connexions inappropriées ou défectueuses peuvent provoquer un incendie et/ou un choc électrique.

• Utiliser uniquement le cordon d'alimentation fourni avec le projecteur. S'il est endommagé, contacter le revendeur pour en obtenir un nouveau.
• Connecter uniquement le cordon d'alimentation à une prise correspondant à sa tension. La prise électrique doit se trouver à proximé du projecteur et êtreaisément accessible. Retirer le cordon d'alimentation pour une déconnexion totale.
• Ne jamais modifier le cordon d'alimentation.

Utiliser la barre et le logement de sécurité

Une chaîne ou un cable antivol disponible dans le commerce peut être attaché(e) à la barre de sécurité du projecteur.

Reportez-vous à la figure pour désir une chaîne ou un cable antivol.

Le projecteur est aussi équipé d'un logement de sécurité pour le verrou Kensington.

Pour de plus amples informations, consultez le manuel de l'outil de sécurité.

Accroche de sécurité
Chaine ou cable antivol
Surface d'installation

AVERTISSEMENT N'utilisez pas la barre de sécurité et le logement de sécurité pour empêcher le projecteur de tomber ; ils ne sont pas conçus à cette fin.
ATTENTION Ne placez pas la chaîne ou le cable antivol à proximé des bouches d'air. Une forte chaleur pourrait s'y accumulator.

REMARQUE - La barre et le logement de sécurité ne sont pas des mesures antivol à toute épreuve. Ils sont prévus pour être utilisés comme des mesures antivol additionnelles.

Télécommande

Mise en place des piles

Veuillez placer les piles dans la télécommande avant utilisation. Remplacez les piles dès les premiers signes de dysfonctionnement de la télécommande. Retirez les piles de la télécommande et disposez les dans un lieu sur si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

1. Retirez le couvercle à piles en tirant sur son crochet.
2. Alignez et insérez les deux piles AA (HITACHI MAXELL, n° de piece LR6 ou R6P) en respectant leurs terminaux plus et moins comme indiquédans la télécommande.
3. Replacez le couvercle à piles dans la direction de la flèche en le poussant jusqu'àu déclic.

AVERTISSEMENT Manipuler toujours les piles avec soin et les utiliser uniquement de la manière indiquée. Un mauvais usage des piles comporte des risques d'explosion, de fissuration ou de fuite, pouvant causeur un incendie, une blessure et/ou polluer l'environnement immediat.
- S'assurer de tous jours utiliser les piles spécifiées. Ne pas utiliser simultanément des piles de types différents. Ne pas associier une pile neue et une pile usagée.
Lrs de linsertion des piles, sassurer que les bornes positives et négatives sont correctement alignees.
- Conserver la pile dans un endroit hors de portée des enfants et animaux domestiques.
- Ne pas recharger, court-circuiter, souder ou démonter une pile.
- Eviter le contact des piles avec le feu ou l'eau. Conserver les piles dans un endroit nombre, frais et sec.
- Si vous observez une fuite des piles, essuyez la fuite, puis remplacez la pile. Si la fuite adhérite à votre corps ou à vos vêtements, rincez immédiatement et abondament à l'eau.
- Respecter les réglementations en vigueur localement concernant la mise au rebut des piles.

A propos du signal de la télécommande

La télécommande fonctionne avec le capteur distant du projecteur.
Un capteur distant est situé à l'avant de ce projecteur.

Chaque capteur, lorsqu'il est activé, capte le signal dans le rayon suivant :

60 degrés (30 degrés de part et d'autre du capteur) dans une limite d'environ 3 mètres.

REMARQUE • Le signal de télécommande refleté sur l'écran ou autre peut être disponible. S'il est difficile d'envoyer un signal directement au capteur, essayez de réfléchir le signal.

• La télécommande utilise une lumière infrarouge pour envoyer des signaux au projecteur (DEL Classe 1); aussi, assurez-vous qu'il n'existe aucun obstacle pouvant stopper le signal émis par la télécommande.
• La télécommande peut montré des signes de dysfonctionnement si une lumière forte (telle que la lumière directe du soleil) ou une source de luzière très proche (telle qu'une lampe fluorescente) atteint le capteur distant du projecteur. Ajustez la position du projecteur pour éviter ces sources de luzière.

Mise sous/hors-tension

Mise sous tension

1. Assurez-vous que le cordon d'alimentation est solidement et correctement branché au projecteur et à la prise.
2. S'assurez que levoyant POWER reste constamment allumé en orange (64). Oter ensuite le protège-objectif.
3. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande.

La lampe du projecteur s'allumera et l'indicateur POWER va se mettre a cligneter en vert. Quand la mise sous tension est achevée, l'indicateur s'arrête de cligneter et reste allumé en permanence en vert (64).

Pour afficher l'image, Sélectionnéz le signal d'entrée selon la section « Sélectionner un signal d'entrée » (16).

Mise hors tension

1. Appuyez sur la touche STANDBY/ON du projecteur ou de la télécommande. Le message « Mise hors tension ? » va apparaitre sur l'écran pendant environ 5 secondes.
2. Appuyez sur la touche STANDBY/ON une nouvelle fois lorsque le message est affchéé. La lampe du projecteur va s'eteindre et le voyant POWER va commencer à clignoter en orange. Ensuite, le voyant POWER va s'arrêter de clignoter et s'éclairer en continu en orange quand le refroidissement de la lampe sera terminé (64).
3. Fixer la protection d'objectif après que levoyant POWER s'allume en orange et en continu.

Après l'avoir mis hors tension, ne remettez pas le projecteur sous tension pendant au moins dix minutes. Par ailleurs, n'éteignez pas le projecteur juste après l'avoir allumé. Cela risquerait de provoquer le dysfonctionnement de la lampe ou de raccourcir la durée de vie de certaines pieces, y compris la lampe.

AVENTISSEMENT Une lumière puissanté est émise quand le projecteur est mis sous tension. Ne regardez pas dans l'objectif ou à l'intérieur du projecteur à travers l'un de ses orifices.
Ne touchez pas les endroits à proximé de la couverture de la lampe et des bouches d'air pendant ou juste après l'utilisation en raison de la forte chaleur.

REMARQUE • Mettez les apparêils sous/hors-tension dans le bon ordre. Mettez le projecteur sous tension avant les apparêils qui y sont branchés.
- Ce projeteur est équipé d'une fonction qui lui permet d'être mis sous/hors tension automatiquement. Voir les rubriques ALLUM. DIRECT (47) et AUTO OFF (48) du menu OPT.

Précautions relatives à la fixation et au retrait du capuchon-objectif

Lorsque vous fixez ou retirez le capuchon d'objet, déplacez-le verticalément de haut en bas tout en maintainant le bouton à droite comme illustré sur la figure.

Opération

Régler le volume

Touche VOLUME +/-

1. Utilisez les touches VOLUME +/VOLUME - pour régler le volume. Une boîte de dialogue apparaitra sur l'écran pour vous aider à régler le volume. Mème si vous ne faites rien, la boîte de dialogue disparaitra automatiquement au bout de quelques secondes.

2. Lorsque est sélectionné pour le port d'entrée d'image utilisé, le réglage du volume est désactivé. Veuillez vous reférer à la rubrique SOURCE AUDIO du menu AUDIO IN (40).

3. Mème si le projecteur est en état d'attente, le volume peut être ajusté lorsqu'les deux conditions suivantes sont remplies.

4. NORMAL est sélectionné pour le MODE PAUSE du menu INSTALLAT° (39).

5. Une rubrique autre que « est sélectionnée pour le paramètre PAUSE SORTIE SON de la rubrique SOURCE AUDIO du menu AUDIO IN (40).

Coupure temporaire du son

1 Appuyez sur la touche MUTE de la télécommande.

• Une boîte de dialogue apparaitra sur l'écran, indiquant que vous avez coupé le son.

Pour rétablit le son, appuyez sur la touche MUTE, VOLUME + ou VOLUME -. Meme si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

• Lorsque est selectionné pour le port d'entrée d'image utilisé, le son reste toujours coupé. Veuillez vous reférer à la rubrique SOURCE AUDIO du menu AUDIO IN (40).
• S.T.C. (Closed Caption: sous-titres) est automatiquement activée lorsque le son est coupé et en cas de réception des signaux d'entrées contenant des sous-titres. Cette fonction est disponible uniquement lorsque un signal est NTSC pour VIDEO ou S-VIDEO, ou 480i@60 pour COMPUTER IN, ou encore lorsque AUTO est sélectionné pour AFFICHER dans le menu S.T.C. au sein du menu ECRAN (46).

Sélectionner un signal d'entrée

1 Appuyez sur la touche INPUT du projecteur.

• Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, du port actuellement utilisé au suivant, comme suit.

Touche MUTE

• Lorsque ACTIVE est sélectionné dans la rubrique RECHER. AUTO du menu OPT. (47), le projecteur continuaera de vérifier les portes dans l'ordre ci-dessus jusqu'à ce qu'il détecte un signal d'entrée.

Uche INPUT

(suite à la page suivante)

Selectionner un signal d'entrée (suite)

1. Appuyez sur la touche COMPUTER de la télécommande pour selectionner le port COMPUTER IN.

Touche COMPUTER

1. Appuyez sur la touche VIDEO de la télécommande.
   Chaque pression sur cette touche fait commuter le port d'entrée du projecteur, du port actuellement utilisé au suivant, comme suit.

• Lorsque ACTIVE est selectionné pour la rubrique RECHER. AUTO. dans le menu OPT., le projecteur continuera de vérifier chaque port de manière séquentiel jusqu'à ce qu'il détecte un signal d'entrée (47). Si la touche VIDEO est pressé lorsque le port COMPUTER IN est sélectionné, le projecteur vérifiera le port HDMI en premier.

ToucheVIDEO

1. Pressez la touche MY SOURCE / DOC. CAMERA de la télécommande. Le signal d'entrée sera modifié pour doivent le signal que vous avez spécifique dans MA SOURCE (49).

2. Cette fonction peut aussi être utilisé pour la camera document. Choisissez le port d'entrée connecté à la camera document.

Touche MY SOURCE /DOC.CAMERA

Rechner un signal d'entrée

1 Appuyez sur la touche SEARCH de la télécommande.

Le projecteur commencerà la vérification de ses portes d'entrée comme suit pour y trouver des signaux d'entrée. Quand une entrée est trouvée, le projecteur arrêté la recherche et affiche l'image. Si aucun signal n'est trouvez, le projecteur returne à l'état sélectionné avant l'opération.

Touche SEARCH

• Lorsque ACTIVE est sélectionné dans la rubrique RECHER. AUTO. du menu OPT. (47), le projeteur continua de vérifier les ports dans l'ordre cédessus jusqu'à ce qu'il détecte un signal d'entrée.

Sélectionner un rapport de format

1 Appuyez sur la touche ASPECT de la télécommande.

• Chaque pression sur la touche fait commuter le rapport de format du projecteur dans l'ordre.

Pour un signal d'ordinateur

NORMAL 4:3 16:9 16:10

Pour un signal HDMI

NORMAL 4:3 16:9 16:10 14:9

Touche ASPECT

Pour les signaux videoo, s-video ou de composants videoo

4:3 → 16:9 → 14:9

Pouraucun signal

4:3 (fixé)

• La touche ASPECT ne fonctionnera pas si aucun signal correct n'est entré.
• Le mode NORMAL conserve le paramètre initial du rapport de format.

Régler l'élevateur du projecteur

Si le projecteur est posé sur une surface inégale, utilisez les pieds régiables pourmettre le projecteur à l'horizontal.

L'utilisation des pieds permet aussi d'incliner le projecteur pour améliorer l'angle de projection à l'écran, surélevant la partie avant du projecteur d'une amplitude de 12 degrés.

Le projecteur a 2 pieds de l'élevateur et 2 boutons de l'élevateur. Il es possible de régler un pied après avoir soulevé le bouton de l'élevateur correspondant.

1. Maintenir le projecteur, soulever les boutons de l'élevateur pour libérer les pieds de l'élevateur.
   Ajustez la hauteur de la face avant du projecteur à la hauteur souhaitation.
2. Relacher les boutons de l'élevateur pour verrouiller les pieds de l'élevateur.
3. Reposez doucement le projecteur après vous estre assuredu verrouillage des pieds élévateurs.
4. Il est possible, le cas échéant, d'ajuster la hauteur des pieds élévateurs par vissage manuel pour permettre des ajustements plus précis. Maintenez le projecteur pendant le vissage des pieds.

Pour libérer le pied de l'élevateur, soulever le bouton de l'élevateur situé du même coté que celui-ci.
Pour un ajustement précis, vissez le pied.

ATTENTION Ne manipuez pas les boutons élévateurs sans tener le projecteur, vous risquez de le faire tomber.
- Ne modifie pas l'angle d'inclinaison du projecteur au-delà de 12 degrès à l'avant à l'aide des pieds régiables. Une inclinaison supérieure à la restriction pourrait provoquer un dysfonctionnement ou réduire la durée de vie de certaines parties ou même du projecteur en lui-même.

Régler le zoom et la mise au point

1. Utilisez la bague de zoom pour ajuster la taille de l'écran.
2. Utilisez la bague de mise au point pourmettre l'image au point.

Baguedemise au point
Baguedezoom

Utiliser la fonction de réglage automatique

1 Appuyez sur la touche AUTO de la télécommande.

• Appuyez sur cette touche pour réaliser les actions suivantes.

Pour un signal d'ordinateur

La position verticale, la position horizontal et la phase horizontale seront régées automatiquement.

Assurez-vous que la fenêtre d'application est paramétrée sur sa taille maximale avant de tenter d'utiliser cette fonction.

Si l'image est nombre, elle risque encore d'être mal régée.

Utilisez une image claire pour effectuer le réglage.

Touche AUTO

Pour un signal video et s-video

Le format video optimal pour les signaux d'entrée respectifs sera selectionné automatiquement. Cette fonction est disponible uniquement quand AUTO est selectionné pour la rubrique FORMAT VIDEO dans le menu ENTR. (35). La position verticale et la position horizontale seront définies automatiquement sur le paramétrage par défaut.

Pour un signal de video composants

La position verticale et la position horizontale reglees automatiquement par défaut. La phase horizontale sera automatiquement ajustée.

• L'opération d'ajustement automatique demande environ 10 secondes. Notez aussi que le projecteur risque de ne pas fonctionner correctement avec certaines entrées.
• Lorsque cette fonction est réalisée pour un signal video, un élément supplémentaire tel qu'une ligne peut apparaître en dehors de l'image.
• Lorsque cette fonction est exécutée en rapport avec un signal d'ordinateur, un cadre noir apparait parfois sur le rebord de l'écran, selon le modele de PC utilisé.
• Les éléments régés au moyen de cette fonction peuvent varier quand DETAIL ou DESACTI. est sélectionné pour la rubrique AJUSTMT AUTO de la rubrique SERVICE du menu OPT. (50).

Régler la position

1 Appuyez sur la touche POSITION de la télékomande
I : lorsqu'aucun menu n'est indiqué.
L'indication "POSITION" apparaftra sur I'ecran.
2 Utilisez les touches / du cursesur pour regler la position de l'image.

1. Si vous souhaitez réinitialiser le paramètre, appuyez sur la touche RESET de la télécommande pendant l'opération.

Appuyez à nouveau sur la touche POSITION pour terminer cette opération. Meme si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

• Lorsque cette fonction est appliquée à un signal video, s-video ou de composant video, il se peut qu'une image telle qu'une ligne supplémentaire apparaisse à l'extérieur de l'image.
• Quand cette fonction est executée sur un signal video ou un signal s-video, l'ampleur de l'ajustement dépendra de la valeur de SUR-BAL. dans le menu AFFICHAGE (31). L'ajustement n'est pas possible quand la valeur de SUR-BAL. est de 10.
• Si vous appuyez sur la touche POSITION lorsqu'un menu est affiché à l'écran, la position de l'image affichée ne change pas; en revanche, le menu est déplacé.
• Cette fonction n'est pas disponible pour un signal provenant du port HDMI.

Touche
POSITION

Corriger les distorsions trapézoidales

1. Appuyez sur la touche KEYSTONE de la télécommande. Une boîte de dialogue apparaître à l'écran pour vous aider à corriger la distorsion.
2. Utilisez les touches / du curseur pour selectionner l'opération en mode AUTO ou MANUEL, et appuyez sur la touche pour l'exécution suivante.

(1) AUTO executée la correction automatique de la distorsion trapézoidal verticale.
(2) MANUEL affiche un dialogue pour la correction de la distorsion trapézoidale.

Utilisez les touches / pour le réglage.

Touche KESTONE

Pour fermer la boîte de dialogue et terminer cette opération, appuyez à nouveau sur la touche KEYSTONE. Mème si vous ne faites rien, la boîte de dialogue disparaîtra automatiquement au bout de quelques secondes.

• La plage de réglage de cette fonction variera en fonction des entrées. Il arrive que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.
• Lorsque INVERS. V ou INVERS H&V est sélectionné dans la rubrique MIROIR du menu INSTLLAT°, il arrive que la correction automatique de la distorsion trapézoidale ne fonctionne pas de manière satisfaisante lorsque le projecteur est incliné ou orienté vers le bas.
• Cette fonction peut être excessive lorsque le réglage du zoom est configuré sur TELE (focale téléphoto). Cette fonction doit être utilisée autant que possible avec le zoom régèle sur LARGE (focale grand angle).
• Il arrive que la distortion trapézoidale automatique ne fonctionne pas lorsque le projecteur est à l'horizontale (environ ±4°).
• Il arrive que cette fonction ne fonctionne pas correctement lorsque le projecteur est inclé aux alentours de ±30 degrés.
• Cette fonction n'est pas disponible quand le Détecteur de transition est activé (55).

Utiliser la fonction de grossissement

MAGNIFY

Touche ON/OFF

1. Appuyez sur la touche MAGNIFY ON de la télécommande. L'image est agrandie et la boîte de dialogue MAGNIFYZ s'affiche à l'écran. Lorsque vous appuyez sur la touche MAGNIFY ON pour la première fois après avoir mis le projecteur sous tension, l'image est agrandie 1,5 fois. Des repêres triangulaires apparaisent dans la boîte de dialogue pour indiquer chaque direction.

1. Pendant que les triangles sont affichés dans la boîte de dialogue, utilisez les touches du curseur ▲/▼/▲/▶ pour déplacer la zone d'agrandissement.
2. Une icône de loupe apparait dans la boîte de dialogue lorsqu vous appuyez sur la touche MAGNIFY ON pendant que les triangles sont affichés.
3. Pendant que l'icone de loupe est affichée dans la boite de dialogue, utilisez les touches de curseur / pour regler le rapport d'agrandissement. Le rapport d'agrandissement peut etre regle par paliers fins. Les changements apportes au rapport etant subtilles,ils peuvent etre difficiles a noter.

4. Appuyez sur la touche MAGNIFY OFF de la télécommande pour quitter l'agrandissement.

5. La boîte de dialogue MAGNIFIEZ disparaît automatiquement au bout de plusieurs secondes d'inactivité. La boîte de dialogue réapparaît si vous appuyez sur la touche MAGNIFY ON après qu'elle a disparu.

6. Pendant l'affichage de la boîte de dialogue MAGNIFIEZ, appuyez sur la touche MAGNIFY ON pour basculer entre celle de déplacement de la zone d'agrandissement (avec les triangles) et celle de réglage du rapport d'aggrandissement (avec l'icône de loupe).
7. L'agrandissement est automatiquement désactifé lorsque le signal d'affichage ou ses conditions d'affichage changent.
8. Lorsque l'agrandissement est actif, l'état de distorsion trapézoidale peut varier. Il est rétabli une fois l'agrandissement désactivé.
9. Des bandes horizontales peuvent apparaître sur l'image lorsque l'aggrandissement est actif.

EffacementtemporairedeI'ecran

1 Appuyer sur la touche FREEZE de la télécommande.

L'indication « REPOS » va apparafître sur l'écran (toutefois l'indication n'apparaître pas quand l'options DESACTI. est sélectionnée pour la rubriqueMESSAGE dans le menu ECRAN (43)), et le projecteur va entraire en mode REPOS durant lequel l'image se fige.

Pour quitter le mode REPOS et revenir à l'écran normal, appuyez à nouveau sur la touche FREEZE.

• Le projecteur quitte automatiquement le mode REPOS quand des touches sont pressées.
• L'image risque de demeurer en permamence sur le panneau LCD si le projecteur continue de projeter une image figée pendant trop longtemps. Ne laissez pas le projecteur en mode REPOS trop longtemps.
• La qualité des images risque d'être diminuée lorsque cette fonction est executée, mais il ne s'agit pas d'un dysfonctionnement.

Touche FREEZE

Effacer l'écran temporairement

1. Appuyer sur la touche BLANK sur le panneau de commande ou sur la télécommande. apparaître au lieu de l'écran du signal d'entrée. Veuillez vous référer à l'options SUPPR. du menu ECRAN (41).

Pour quitter l'écran SUPPR. et returner à l'écran du signal d'entrée, appuyez à nouveau sur la touche BLANK.

• Le projecteur quitte automatiquement le mode SUPPR. quand des touches sont pressées.
• Vous pouvez modifier la fonction attribuée à la touche BLANK sur le panneau de contrôle avec la fonction MA TOUCHE.

Reportez-vous à la rubrique MA TOUCHE dans le menu OPT. (49).

Touche BLANK

Touche BLANK

ATTENTION Si vous foulez afficher un écran blanc pendant que la lampe du projecteur est allumée, utilisez la fonction SUPPR. ci-dessus. Toute autre méthode d'obstruction de la lumière projetée, à savoir fixer un objet à l'objet ou poser un objet devant l'objet, risque d'endommager le projecteur.

REMARQUE • Le son n'est pas lié à la fonction de l'écran SUPPR. Le cas échéant, réglez le volume ou coupez tout d'abord le son. Pour afficher l'écran SUPPR. et couper le son simultanément, utilisez la fonction SOURDINE AV (49).

Utiliser la fonction de menu

Ce projeteur offre les menus suivants :

IMAGE, AFFICHAGE, ENTR., INSTALLAT°, AUDIO IN, ECRAN, OPT., SECURITE. et MENU COURT.

Le MENU COURT est composé des fonctions féquement utilisées, et les autres menus sont classés selon leurs objectifs respectifs etprésentés de manière commune dans le MENU AVANCE.

La méthode d'utilisation est la même pour tous les menus. Lorsque le projecteur affiche un menu quelconque, la touche MENU du projecteur fonctionne comme les touches du curseur. Les opérations de base de ces menus sont telles qu'indiquées ci-dessous.

Touche INPUT

Touche ENTER Touche MENU
Touche ESC Touche RESET

Pour afficher le menu, afficher sur la touche MENU. Le dernier MENU utilisé (COURT ou AVANCE) apparait. L'affichage du MENU COURT est prioritaire après la mise sous tension.

2. Dans le MENU COURT

(1) Utilisez les touches / du curseur pour selectionner une option à paramétrer. Si vous souhaitez passer au MENU AVANCE, selectionné Vers MENU AVANCE.
(2) Utilisez les touches / du curseur pour paramétrel l'option.

Dans le MENU AVANCE

(1) Utilisez les touches / du curseur pour selectionner un menu. Pour passer au le MENU COURT, selectionnez le MENU COURT. Les éléments du menu apparaissent sur le côte droit.

(2) Appuyez sur la touche du curseur ou la touche ENTER pour déplacer le curseur vers le côté droit. Utilisez ensuite les touches / du curseur pour sélectionner une option à paramétrer et appuyer sur la touche du curseur ou la touche ENTER pour continuer. Le menu ou la boîte de dialogue de paramétrage de l'option sélectionnée apparait.
(3) Utilisez les touches conformément aux instructions à l'écran pour paramétrer l'option.

(suite à la page suivante)

Utiliser la fonction de menu (suite)

1. Pour fermer le MENU, appuyez à nouveau sur la touche MENU. Ou sélectionné ARRÊT et appuyez sur la touche du curseur ou la touche ENTER. Meme si vous ne faites rien, la boîte de dialogue disparaître automatiquement après environ 30 secondes.

2. Si vous souhaitez déplacer la position du menu, utilisez les touches du curseur après avoir appuyé sur la touche POSITION.

3. Certaines fonctions ne peuvent etre executees lorsqu'un certain port d'entree est selectionné, ou lorsqu'un certain signal d'entree est affiché.
4. Si vous souhaitez réinitialiser le paramètre, appuyez sur la touche RESET de la télécommande pendant l'opération. Remarquez que certaines options (par ex. LANGUAGE, VOLUME) ne peuvent pas être réinitialisées.
5. Dans le MENU AVANCE, lorsque vous souhaitez revenir à l'affichage précédendent, appuyez sur la touche du curseur ou sur la touche ESC de la télécommande.

Affichages à l'écran

Les affichages à l'écran ont la fonction suivante

Indication	Signification
ARRÊT	La sélection de cette rubrique entraîne la disparition de l'affichage à l'écran. Cette fonction est identique à celle de la touche MENU.
RETOUR	La sélection de ce terme permet de revenir au menu précédent.
ANNULER ou NON	La sélection de ce terme annule les opérations du menu en court et le回去 au menu précédent.
OK ou OUI	La sélection de ce terme exécute la fonction préparée ou entraîne le passage au menu suivant.

MENUCOURT

A partir du MENU COURT, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur. Effectuer ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
ASPECT	Commuter le mode de rapport de format avec les touches «/». Se reporter à la rubrique ASPECT dans le Menu AFFICHAGE (31).
KEYSTONE AUT	Exécuter la fonction de distorsion trapézoïdale automatique avec la touche ▷. Se reporter à la rubrique KEYSTONE AUT dans le Menu INSTALLAT° (38).
KEYSTONE	Corriger la distorsion trapézoïdale verticale avec les touches «/». Se reporter à la rubrique KEYSTONE dans le Menu INSTALLAT° (38).
MODE IMAGE	Commuter le mode d'image avec les touches «/». Les modes d'image correspondant à des combinaisons de modes GAMMA et TEMP COUL. Choisir un mode approprié selon la source projetée. → NORMAL ⇒ CINÉMA ⇒ DYNAMIQUE ⇒ PAN. (NOIR) → JOUR ⇒ PANNE. BLANC ⇒ PANNE. (VERT)
		GAMMA	TEMP COUL.
	NORMAL	1 DEFAULT	2 MOYENNE
	CINÉMA	2 DEFAULT	3 BASSE
	DYNAMIQUE	3 DEFAULT	1 HAUTE
	PAN. (NOIR)	4 DEFAULT	4 HT INTENS-1
	PANNE. (VERT)	4 DEFAULT	5 HT INTENS-2
	PANNE. BLANC	5 DEFAULT	2 MOYENNE
	JOUR	6 DEFAULT	6 HT INTENS-3
	· Quand la combinaison des modes GAMMA et TEMP COUL. est différente des modes prérégliés ci-dessus, l'affichage sur le menu pour le MODE IMAGE est « PERSONNAL. ». Se reporter aux rubriques GAMMA et TEMP COUL. (28, 29) dans le Menu IMAGE. · Des lignes ou un另一种 type de bruit peuvent apparaître à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.

(suite à la page suivante)

Rubrique	Description
MODE ÉCO.	Les boutons ↓/▶ permettent de changer les paramètres du mode éco. Se reporter à la rubrique MODE ÉCO. dans le Menu INSTALLAT° (39).
MIROIR	Commuter le mode pour le statut de miroir avec les touches ↓/▶. Se reporter à la rubrique MIROIR dans le Menu INSTALLAT° (39).
REIN.	Cette opération permet de réinitialiser tous les paramètres du MENU COURT sauf le TEMPS FILTRÉ et la LANGUAGE. Une boîte de dialogue s'affiche pour la confirmation. Pour réinitialiser, Sélectionner OK avec la touche ▲.
TEMPS FILTRÉ	Le temps d'utilisation du filtre à air est affchéé dans le menu. Cette opération réinitialise la minuterie du filtre qui compte le temps d'utilisation du filtre à air. Une boîte de dialogue s'affiche pour la confirmation. Pour réinitialiser, Sélectionner OK avec la touche ▲. Se reporter à la rubrique TEMPS FILTRÉ dans le Menu OPT. (48).
LANGUE	Modifier la langue d'affichage avec les touches ↓/▶. Se reporter à la rubrique LANGUE dans le Menu ECRAN (41).
MENU AVANCE	Appuyez sur la touche ▷ ou ENTER pour utiliser le menu IMAGE, AFFICHAGE, ENTR. INSTALLAT°, AUDIO IN, ECRAN, OPT. ou SECURITE.
ARRÊT	Appuyez sur la touche ▷ ou ENTER pour faire disparaître le menu affchéé à l'écran.

Menu IMAGE

A partir du Menu IMAGE, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
LUMIN.	Ajuster la luminosité avec les touches ≮/▶. Foncé ⇌ Clair
CONTRASTE	Régler le contraste avec les touches ≮/▶. Fable ⇌ Fort
GAMMA	Commuter sur le mode gamma avec les touches ▲/▼. 1 DEFAULT ⇌ 1 PERSONNEL. ⇌ 2 DEFAULT ⇌ 2 PERSONNEL. ⇌ 3 DEFAULT ⇌ 3 PERSONNEL. 6 PERSONNEL. 6 DEFAULT ⇌ 5 PERSONNEL. ⇌ 5 DEFAULT ⇌ 4 PERSONNEL. ⇌ 4 DEFAULT Pour régler PERSONNEL. Sur sélection d'un mode dont le nom comprend PERSONNEL. et pression de la touche ◆ ou de la touche ENTER, une boîte de dialogue s'affiche pour vous aider à régler le mode. Cette fonction est utile quand on souhaite changer la luminosité de certaines tonalités. Choisir une rubrique avec les touches ≮/▶, et régler le niveau avec les touches ▲/▼. Vouces pouvez afficher un modèle de test pour vérifier l'effet de votre réglage en appuyant sur la touche ENTER. Chaque fois que vous appuyez sur la touche ENTER, le modele change comme ci-après. Aucun modele ⇒ Echelle de gris (9 étapes) ≮ Rampé ⇌ Echelle de gris (15 étapes) Huit barres d'égalisation correspondant à huit tonalités du modele de test (échelle de gris (9 étapes)) sauf la plus obscure sur l'extrémité gauche. Si vous souhaitez régler la 2ème tonalité à partir de l'extrémité gauche sur le modele de test, utiliser la barre de réglage d'égalisation « 1 ». La tonalité la plus obscure sur l'extrémité gauche du modele de test ne peut pas être contrôle avec aucune des barres de réglage d'égalisation. • Des lignes ou un另一种 type de bruit peuvent apparfaître à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.
TEMP COUL.	Commuter le mode de température de couleur avec les touches ▲/▼. 1 HAUTE ⇌ 1 PERSONNAL. ⇌ 2 MOYENN ⇌ 2 PERSONNAL. 6 PERSONNAL. 6 HT INTENS-3 5 PERSONNAL. ⇌ 5 HT INTENS-2 ⇌ 4 PERSONNAL. ⇌ 4 HT INTENS-1 Pour régler PERSONNAL. Sur sélection d'un mode dont le nom comprend PERSONNAL. et pression de la touche ▷ ou de la touche ENTER, une boîte de dialogue s'affiche pour vous aider à régler les options OFFSET et GAIN du mode sélectionné. Les réglages OFFSET changent l'intensité de la couleur sur toutes les tonilités du modele de test. Les réglages de GAIN influencient principalement l'intensité de la couleur sur les tonalités plus lumineuses du modele de test. Choisir l'options à régler avec les touches ▲/▲, et régler le niveau avec les touches ▲/▼. Vouces pouvez afficher un modele de test pour vérifier l'effet de votre réglage en appuyant sur la touche ENTER. Chaque fois que vous appuyez sur la touche ENTER, le modele change comme ci-après. Aucun modele ⇒ Echelle de gris (9 étapes) ▷ Rampe ⇒ Echelle de gris (15 étapes) • Des lignes ou un另一种 type de bruit peuvent apparaitre à l'écran lorsque cette fonction est activée. Il ne s'agit pas d'un dysfonctionnement.
COULEUR	Régler l'intensité de la couleur d'ensemble avec les touches ▲/▲. Faible ⇌ Forte • Cette rubrique peut être uniquement sélectionnée pour un signal videoo, un signal s-video et un signal de composants videoo. • Lorsque le signal d'entrée est un signal HDMI, cette rubrique peut également être sélectionnée si le cas (1) ou (2) s'applique. (1) La rubrique FORMAT HDMI du menu ENTR. est réglée sur VIDEO. (2) La rubrique FORMAT HDMI du menu ENTR. est réglée sur AUTO et le projecteur reconnaît la réception de signaux videoo.
TEINTE	Régler la teinte avec les touches ▲/▲. Rougeâtre ⇌ Verdâtre • Cette rubrique peut être uniquement sélectionnée pour un signal videoo, un signal s-video et un signal de composants videoo. • Lorsque le signal d'entrée est un signal HDMI, cette rubrique peut également être sélectionnée si le cas (1) ou (2) s'applique. (1) La rubrique FORMAT HDMI du menu ENTR. est réglée sur VIDEO. (2) La rubrique FORMAT HDMI du menu EN TR. est réglée sur AUTO et le projecteur reconnaît la réception de signaux videoo.
NETTETE	Régler la netteté avec les touches ↓/▶. Faible ⇌ Forte • Des bruits et/ou un clignotement passager de l'écran peuvent être remarqués lors des régles. Il ne s'agit pas d'un dysfonctionnement.
MA MEMOIRE	Ce projecteur a 4 mémoires pour le réglage des données (pour chacune des rubriques du Menu IMAGE). Sélectionner une fonction avec les touches ▲/▼ et exécuter-la en appuyant sur la touche ➤ ou ENTER. →ENREG.-1 ⇌ ENREG.-2 ⇌ ENREG.-3 ⇌ ENREG.-4 →CHARGER-4 ⇌ CHARGER-3 ⇌ CHARGER-2 ⇌ CHARGER-1 ⇌ ENREG.-1, ENREG.-2, ENREG.-3, ENREG.-4 L'exécution d'une fonction ENREG. enregistrres les données courantes d'ajustement dans la mémoire correspondant au numéro compris dans le nom de la fonction. • Ne pas oublier que les données courantes enregistrées d'une mémoire seront perdues lors de l'enregistrement de nouvelles données dans cette mémoire. CHARGER-1, CHARGER-2, CHARGER-3, CHARGER-4 L'exécution d'une fonction CHARGER charge les données de la mémoire dont le numéro correspond à celui du nom de la fonction, et ajuste automatiquement l'image en fonction des données. • Les fonctions CHARGER dont la mémoire correspondante est vide sontIgnorées. • Ne pas oublier que les paramètres ajustés courants seront perdus lors du chargement de données. Si vous souhaitez conserver les paramètres courants, enregistrrez-les avant d'exéuter une fonction CHARGER. • Vous pourrez remarquer des bruits et un clignotement passager de l'écran lorsque les données seront charges. Il ne s'agit pas d'un dysfonctionnement. • Les fonctions CHARGER peuvent également être exécutées par la touche MY BUTTON qui peut être paramétrée avec la rubrique MA TOUCHE dans le Menu OPT. (49).

Menu AFFICHAGE

Avec le Menu AFFICHAGE, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l'opération souhaïée selon le tableau suivant.

Rubrique	Description
ASPECT	Commuter le mode de rapport de format avec les touches ▲/▼.Pour un signal d'ordinateurNORMAL ⇌ 4:3 ⇌ 16:9 ⇌ 16:10Pour un signal HDMINORMAL ⇌ 4:3 ⇌ 16:9 ⇌ 16:10 ⇌ 14:9Pour les signaux videoo, s-video ou de composants videoo4:3 ⇌ 16:9 ⇌ 14:9Pour chaque signal4:3 (fixe)Le mode NORMAL conserve le rapport de format initial du signal.
SUR-BAL.	Ajuster le taux de surbalayage avec les touches ▲/▲.Petit (il agrandit la taille de l'image) ⇌ Grand (il réduit la taille de l'image)• Cette rubrique peut être uniquement sélectionnée pour un signal videoo, un signal s-video et un signal de composants videoo.Lorsque le signal d'entrée est un signal HDMI, cette rubrique peut également être sélectionnée si le cas (1) ou (2) s'applique.(1) La rubrique FORMAT HDMI du menu ENTR. est régée sur VIDEO.(2) La rubrique FORMAT HDMI du menu ENTR. est régée sur AUTO et le projecteur reconnaît la réception de signaux videoo.

(suite à la page suivante)

Rubrique	Description
POSIT.V	Ajuster la position verticale avec les touches «/». Vers le bas « Vers le haut • Un réglage excessif de la position verticale peut provoquer l' apparition de parasites à l'écran. Dans ce cas, réinitialiser la position verticale sur son paramétrage par défaut. Appuyer sur la touche RESET quand la POSIT.V est sélectionnée pour réinitialiser la POSIT.V sur le paramétrage par défaut. • Quand cette fonction est appliquée sur un signal video ou un signal s-vidéo, l'étendue de l'ajustement dépend du paramétrage de la fonction SUR-BAL. (31). Il n'est pas possible derialçader à un réglage quand le SUR-BAL. est à 10. • Cette fonction n'est pas disponible pour un signal provenant du port HDMI.
POSIT.H	Ajuster la position horizontale avec les touches «/». Droite « Gauche • Un réglage excessif de la position horizontale peut provoquer l' apparition de parasites à l'écran. Dans ce cas, réinitialiser la position horizontale sur son paramétrage par défaut. Appuyer sur la touche RESET quand la POSIT.H est selectionnée pour réinitialiser la POSIT.H sur le paramétrage par défaut. • Quand cette fonction est appliquée sur un signal video ou un signal s-vidéo, l'étendue de l'ajustement dépend du paramétrage de la fonction SUR-BAL. (31). Il n'est pas possible derialçader à un réglage quand le SUR-BAL. est à 10. • Cette fonction n'est pas disponible pour un signal provenant du port HDMI

(suite à la page suivante)

Rubrique	Description
PHASE.H	Ajuster la phase horizontalie pour éliminer le scintillagement avec les touches «/». Droité ⇌ Gauche • Cette rubrique peut être uniquement sélectionnée pour un signal d'ordinateur ou un signal de composant video. • Cette fonction n'est pas disponible pour un signal provenant du port HDMI.
TAIL.H	Ajuster la taille horizontalale avec les touches «/». Petite ⇌ Grande • Cette rubrique peut uniquement être sélectionnée pour un signal d'ordinateur. • Cette fonction n'est pas disponible pour un signal provenant du port HDMI. • Si ce réglage est excessif, l'image risque de ne pas s'afficher correctement. Dans ce cas, réinitialiser le réglage en appuyant sur la touche RESET sur la télécommande durant cette opération. • La qualité des images risque d'être diminuée lorsque cette fonction est exécutée, mais il ne s'agit pas d'un dysfonctionnement.
EXÉCUT. D'AJUST. AUTO	La sélection de cette rubrique active la fonction de réglage automatique. Pour un signal d'ordinateur La position verticalie, la position horizontalale et la phase horizontalale seront régliées automatiquement. S'assurer que la fenêtre d'application est paramétrée sur sa taille maximale avant de tenter d'utiliser cette fonction. Si l'image estASFDBRE, elle risque encore d'être mal réglée. Utiliser une image claire pour faire le réglage. Pour un signal videoe et un signal s-vidéo Le format videoe optimal pour les signaux d'entrée respectifs sera séLECTIONné automatiquement. Cette fonction est disponible uniquement quand AUTO est sélectionné pour la rubrique FORMATVIDEO dans le Menu ENTR. (35). La position verticalie et la position horizontalale seront paramétrées automatiquement par défaut. Pour un signal de videoe compositants La position verticalie et la position horizontalale régles automatiquement par défaut. La phase horizontalale sera automatiquement ajustée. • La fonction de réglage automatique prend environ 10 secondes. Remarquer aussi qu'il risque de ne pas fonctionner correctement avec certaines entrées. • Quand cette fonction est exécutée pour un signal video, certains éléments supplémentaires telisqu'une ligne peuvent apparaitre à l'extérieur de l'image. • Lorsque cette fonction est exécutée en rapport avec un signal d'ordinateur, un cadre noir apparait parfoids sur le rebord de l'écran, selon le modele de PC utilisé. • Les éléments régles au moyen de cette fonction peuvent varier quand DETAIL ou DESACTI, est sélectionné pour la rubriqueAJUSTMT AUTO de la rubrique SERVICE du Menu OPT. (50).

Menu ENTR.

A partir du Menu ENTR. vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous.

Selectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l'opération souhaïée selon le tableau suivant.

Rubrique	Description
PROGRESSIF	Activer le mode progressif avec les touches ▲/▼. TÉLÉVISION ⇌ FILM ⇌ DESACTI. ↑ • Cette fonction est disponible uniquement pour un signal videoo, un signal s-vidéo, un signal de composant videoo (de 480i@60 ou 576i@50) et un signal HDMI (de 480i@60 ou 576i@50). • Quand TÉLÉVISION ou FILM est sélectionné, l'image affichée sur l'écran est plus nette. Le mode FILM est adaptable au système de conversion 2-3 Pull Down. Mais celui-ci peut être la cause de défauts (par exemple, des lignes irrégulières) sur l'image lorsqu'un objet se déplace rapidement. Dans ce cas, sélectionner DESACTI., même si l'image affichée à l'écran peut perdre de sa netteté.
N.R.VIDÉO	Activer le mode de réduction de bruit avec les touches ▲/▼. HAUT ⇌ MOYEN ⇌ BAS ↑ • Cette fonction est disponible uniquement pour un signal videoo, un signal s-vidéo, un signal de composant videoo (de 480i@60 ou 576i@50) et un signal HDMI (de 480i@60 ou 576i@50).
ESP. COUL.	Activer le mode d'espace couleur avec les touches ▲/▼. AUTO ⇌ RGB ⇌ SMPTE240 ⇌ REC709 ⇌ REC601 ↑ • Cette rubrique peut être uniquement sélectionnée pour un signal d'ordinateur ou un signal de composant videoo. • En mode AUTO, le mode optimal est automatiquement sélectionné. • L'opération AUTO pourrait ne pas s'appliquer correctement à quelles signaux. Dans ce cas, il pourrait être une bonne idée de seLECTIONner un mode approprié excepté AUTO.

(suite à la page suivante)

Rubrique	Description
FORMAT Video	Il est possible de définir le format video pour les ports S-VIDEO et VIDEO. (1) Sélectionner le port d'entrée avec les touches ▲/▼. S-VIDEO ⇌ VIDEO (2) Commuter le mode pour le format video avec les touches ▲/▲. AUTO ⇌ NTSC ⇌ PAL ⇌ SECAM N-PAL ⇌ M-PAL ⇌ NTSC4.43 ⇌ • Cette fonction est exécutée uniquement pour un signal video provenant du port VIDEO ou du port S-VIDEO. • En mode AUTO, le mode optimal est automatiquement sélectionné. • Il peut arriver cependant que l'opération en mode AUTO ne fonctionne pas de manière satisfaisante avec certains signaux. Si l'image devient instable (par exemple une image irrégulière, un manque de couleur), sélectionner le mode en fonction du signal d'entrée.
FORMAT HDMI	Changez le format video pour une entrée depuis le port HDMI avec les touches du curseur ▲/▼. AUTO ⇌ VIDEO ⇌ COMPUTER ↑→→
	Fonction
AUTO	règle automatiquement le mode optimal.
VIDEO	règle le mode adéquat pour les signaux DVD.
COMPUTER	règle le mode adéquat pour les signaux de l'ordinateur.
Si COMPUTER est sélectionné, les fonctions COULEUR (menu IMAGE), TEINTE (menu IMAGE) et SUR-BAL (menu AFFICHAGE) ne peuvent pas être sélectionnées.
PLAGE HDMI	Changez la plage numérique pour l'entrée depuis le port HDMI avec les touches du curseur ▲/▼. AUTO ⇌ NORMAL ⇌ ÉLARGI ↑→→
	Fonction
AUTO	règle automatiquement le mode optimal.
NORMAL	règle le mode adéquat pour les signaux DVD (16-235).
ÉLARGI	règle le mode adéquat pour les signaux de l'ordinateur (0-255).
• Si le contraste de l'image sur l'écran est trop fort ou trop faible, essayer de trouver un autre mode plus adéquat.

(suite à la page suivante)

Rubrique	Description
COMPUTER-IN	Utilisez les touches ↓/▲ pour sélectionner le type de signal d'entrée d'ordinateur.AUTO ⇌ SYNC ON G DESACTI.La sélection du mode AUTO vous permit de faire entrer un signal sync sur G ou un signal de composante video depuis le port. Un cable ou un adaptateur RCA/D-sub est nécessaire pour transmettre le signal video composant au projecteur.En mode AUTO, l'image peut être déformée avec certains signaux d'entrée. Dans ce cas, débrancher le connecteur de signal pour vous assurer qu'aucun signal n'est reçu et sélectionner SYNC ON G DESACTI., puis rebrancher le signal.
BLOC IMAGE	Paramètre la fonction de verrou de cadre comme activée ou désactivée pour chaque port.(1) Sélectionner le port d'entrée avec les touches ▲/▼.COMPUTER IN ⇌ HDMI(2) Activer/désactiver la fonction de verrou de cadre avec les touches ↓/▲.ACTIVE ⇌ DESACTI.L'accès à cette rubrique n'est possible que pour un signal de fréquence verticale de 50 à 60 Hz.Si vous sélectionné ACTIVE, les images en mouvement sont gratuites.

(suite à la page suivante)

Rubrique

Description

RESOLUTION

La résolution des signaux d'entrée pour COMPUTER IN peut être réglée sur ce projecteur. (1) Dans le Menu ENTR., désirer RESOLUTION avec les touches ▲/▼ et appuyer sur la touche ▷. Le Menu RESOLUTION va s'afficher. (2) Dans le menu RESOLUTION désirir la résolution à laquelle vous souhaitez afficher avec les touches ▲/▼. AUTO va paramétrer une résolution appropriée au signal d'entrée. (3) Appuyer sur la touche ▷ ou ENTER enCHOISIGANT LA RÉSOLUTION STANDARD et vous réglez automatiquement les positions horizontales et verticales, la phase d'horloge et la taille horizontale. La boîte de dialogue ENTR._INFOS s'affichera. (4) Pour paramétrer une résolution personalisée, utiliser les touches ▲/▼ pour selectionner PERSONNAL. la case RESOLUTION_PERSONAL. s'affichera. Paramétrer les résolutions horizontales (HORIZONTAL) et verticales (VERTICAL) avec les touches ▲/▼/▲/▲, bien que toutes les résolutions ne soient pas garanties avec cette fonction. (5) Déplacez le curseur sur OK à l'écran et appuyer sur la touche ▷ ou ENTER. Le message "VOULEZ-VOUS VRAIMENT CHANGER LA RESOLUTION" apparait. Pour enregistrer les paramètres, appuyez sur la touche ▷. Les positions horizontales et verticales, la phase d'horloge et la taille horizontale seront automatiquement régliées. La boîte de dialogue ENTR._INFOS s'affichera. (6) Pour returner à la résolution précédente sans enregistrer les modifications, placez le curseur sur ANNULER à l'écran et appuyez sur la touche ▷ ou ENTER. L'écran va revenir au menu RESOLUTION en affichtant la résolution précédent. • Cette fonction peut ne pas s'appliquer correctement à certaines images.

Menu INSTALLAT

A partir du Menu INSTALLAT°, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches ▲/▼ du curseur, puis appuyez sur la touche ▷ du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l'opération souhaitée selon le tableau suivant.

Rubrique	Description
KEYSTONE AUT	La sélection de cette rubrique active la correction automatique des distortions trapézoidales. Le projecteur corrige automatiquement la distorsion trapézoïdale verticale résultat de l'angle d'installation (avant/arrrière). Cette fonction sera exécutée une seule fois quand sélectionnée dans le menu. Quand l'inclinaison du projecteur a été modifiée, exécuter à nouveau cette fonction.La plage de réglage de cette fonction varie selon les entrées. Il arrive que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.Lorsque INVERS.V ou INVERS.H&V est sélectionné dans la rubrique MIROIR du Menu INSTALLAT®, il arrive que cette fonction ne fonctionne pas de manière satisfaisante lorsque le projecteur est incliné ou orienté vers le bas.Cette fonction peut être excessive lorsque le réglage du zoom est configuré sur TELE (focale téléphoto). Cette fonction doit être utilisée autant que possible avec le zoom réglé sur LARGE (focale grand angle).Il arrive que cette fonction ne fonctionne pas lorsque le projecteur est à l'horizontalité (environ ±4°).Il arrive que cette fonction ne fonctionne pas correctement lorsque le projecteur est incliné aux alentours de ±30 degrés.Cette fonction n'est pas disponible quand le Détecteur de transition est activé (55).
KEYSTONE	Corriger la distorsion trapézoïdale verticale avec les touches «/»Raccourci le bas de l'image ⇒ Raccourci le haut de l'imageLa plage de réglage de cette fonction varie en fonction des entrées. Il peut que cette fonction ne fonctionne pas de manière satisfaisante pour certaines entrées.Cette fonction n'est pas disponible quand le Détecteur de transition est activé (55).
MODE ÉCO.AUTO	L'utilisation des touches ▲/▼ active/désactive le MODE ÉCO.AUTO.ACTIVE ⇒ DESACTI.AVEC ACTIVE séLECTIONné, le projecteur est toujours réglé sur le mode éco au démarrage indépendamment du réglage MODE ÉCO (39).Un message OSD « MODE ÉCO.AUTO » s'affiche pendant plusieurs dizaines de secondes lorsque le projecteur se met en marche avec cette fonction activée.

(suite à la page suivante)

Rubrique	Description
MODE ÉCO.	Les boutons ▲/▼ permettent de changer les paramètres du mode éco. NORMAL ⇌ ÉCO · Quand le mode ÉCO est activé, le bruit acoustique et la luminosité de l'écran sont réduits.
MIROIR	Sélectionner le statut du miroir avec les touches ▲/▼. NORMAL ⇌ INVERS.H ⇌ INVERS.V ⇌ INVERS.H&V Si le Détecteur de transition est activé et que le statut de MIROIR est modifié, l'alarme DETECT.TRANSITION ACTIVEE (105) s'affiche lors du redémarrage du projecteur après une coupure d'alimentation.
MODE PAUSE	Les touches ▲/▼ permettent de basculer le mode pause entre NORMAL et ÉCONOMIE. NORMAL ⇌ ÉCONOMIE · Lorsque ÉCONOMIE est sélectionné et que le projecteur est en état d'attente, la consommation électrique est réduite et s'accompagne des restrictions à l'utilisation suivantes: - Le contrôle de communication RS-232C est désactivié, à l'exception de la mise sous tension du projecteur et du changement du réglage MODE PAUSE. - Le réglage PAUSE de SORTIE MONITEUR (10ci-dessous) n'est pas disponible et aucun signal n'est émis du port MONITOR OUT. - Le réglage PAUSE SORTIE SON de SOURCE AUDIO (1040) n'est pas disponible et aucun signal n'est émis des ports AUDIO OUT (105).
SORTIE MONITEUR	Pendant la projection du signal videoe depuis le port d'entrée choisi à l'étape (1), le signal videoe du port d'entrée suctionnée à l'étape (2) est émis sur le port MONITOR OUT. (1) Choisir un port d'entrée image à l'aide des touches ▲/▼. Choisissez STANDBY pour selectionner la sortie videoe en mode pause. (2) Choisir le signal de sortie à partir du port MONITOR OUT à l'aide des touches ▲/▲. Sélectionnez DESACTI. pour désactiver le port MONITOR OUT du port d'entrée ou du mode de pause choisi à l'étape (1). · Si vous avez modifié le réglage de PAUSE, il ne s'applique qu'au mode de pause actuel, NORMAL ou ÉCONOMIE, suctionné dans MODE PAUSE, sans modifier le réglage de l'autre mode. Les régles d'usine sont les suivants: - COMPUTER IN pour le mode NORMAL de MODE PAUSE - DESACTI. pour le mode ÉCONOMIE de MODE PAUSE

Menu AUDIO IN

A partir du menu AUDIO IN, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuez ensuite l'opération souhaïée selon le tableau suivant.

Rubrique	Description
VOLUME	Réglez le volume à l'aide des touches ≮/▶. Bas ⇌ Haut
HAUT-PARL	Activez / désactivez le haut-parleur interne à l'aide des touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque DESACTI. est sélectionné, le haut-parleur interne ne fonctionne pas.
SOURCE AUDIO	Pendant la projection du signal d'image depuis le port d'entrée choisi à l'étape (1), le signal audio du port d'entrée sélectionné à l'étape (2) est émis à la fois sur le port AUDIO OUT et le haut-parleur intégré de ce projecteur. Toutefois, le haut-parleur intégré est inopérant lorsque HAUT-PARL est réglé sur DESACTI. (1) Choisir un port d'entrée image à l'aide des touches ▲/▼. Choisissez PAUSE SORTIE SON pour sélectionner la sortie audio en mode pause. (2) Choisisir l'un des ports AUDIO IN à l'aide des touches ≮/▶. Sélectionnez × pour couper le son du port d'entrée ou en mode de pause choisi à l'étape (1). • Dans la fenêtre SOURCE AUDIO, « H » symbolise le signal audio depuis le port HDMI. Il ne peut être sélectionné que pour les images reçues depuis le port HDMI. • S.T.C. (Closed Caption: sous-titres) est automatiquement activée en cas de réception des signaux d'entrées contenant des soustitres et lorsque × est sélectionné. Cette fonction est disponible uniquement lorsque un signal est NTSC pour VIDEO ou S-VIDEO, ou 480i@60 pour COMPUTER IN, ou encore lorsque AUTO est sélectionné pour AFFICHER dans le menu S.T.C. au sein du menu ECRAN (46). • PAUSE SORTIE SON est automatiquement réglé sur DESACTI. lorsque ÉCONOMIE est sélectionné comme rubrique MODE PAUSE dans le menu INSTALLAT°.
HDMI AUDIO	Sélectionnez le mode pour l'audio HDMI avec les touches ▲/▼. Vérifiez chacun des deux modes fournis et sélectionnez celui convenant à votre apparèil audio HDMI. 1 ⇌ 2

Menu ECRAN

A partir du Menu ECRAN, vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique. Effectuer ensuite l'opération souhaitée selon le tableau suivant.

MENU AVANCE		CHOISIR
IMAGE	LANGUE	FRANÇAIS
AFFICHAGE	POS MENU
ENTR.	SUPPR.	NOR
INSTALLAT*	DEMARRAGE	ORIGINAL
AUDIO IN	Mon Ecran	EXECUTION
ECRAN	V, Mon Ecran	DEACTL
OPT.	MESSAGE	ACTIVE
SECURITE	NOM DU SOURCE
MENU COURT	MODELE	MOTIF TEST
ARRET	S, T, C.
COMPUTER IN		1024 x 768 @60Hz

Rubrique	Description
LANGUE	Changer la langue d'affichage sur écran avec les touches ▲/▼/▲/▲. ENGLISH ⇌ FRANÇAIS ⇌ DEUTSCH ⇌ ESPÁÑOL ↕ …… (indiqué dans la boîte de dialogue LANGUE) ↕ Appuyez sur la touche ENTER ou INPUT pour enregistrer la sélection linguistique.
POS. MENU	Ajuster la position du menu avec les touches ▲/▼/▲/▲. Pour annuler l'opération, appuyer sur la touche MENU de la télécommande ou n'effectuer aucune opération pendant environ 10 secondes.
SUPPR.	Sélectionner le mode pour l'écran blanc avec les touches ▲/▼. L'écran blanc est un écran pour la fonction d'écran blanc temporaire (23). On peut l'afficher en appuyant sur la touche BLANK de la télécommande. Mon Écran ⇌ ORIGINAL ⇌ BLEU ⇌ BLANC ⇌ NOIR ↕ Mon Écran : L'écran peut être enregistré par la rubrique Mon Écran (42). ORIGINAL : Ecran préréglié comme écran standard. BLEU, BLANC, NOIR : Ecrans simples dans chaque couleur. Pour éviter de laisser une image résiduelle sur l'écran, l'écran Mon Écran ou l'écran ORIGINAL deviendront un écran simple noir après quelques minutes.
DEMARRAGE	Activer le mode pour l'écran de démarrage avec les touches ▲/▼. L'écran de démarrage est un écran affchéé quand aucun signal ou un signal adéquat est détecté. Mon Écran ⇌ ORIGINAL ⇌ DESACTI. ↕ Mon Écran : L'écran peut être enregistré par la rubrique Mon Écran (42). ORIGINAL : Ecran préréglié comme écran standard. DESACTI. : Ecran simple noir. Pour éviter de laisser une image résiduelle sur l'écran, l'écran Mon Écran ou l'écran ORIGINAL deviendront un écran SUPPR. (23) après quelques minutes. Si l'écran SUPPR. est également l'écran Mon Écran ou ORIGINAL, l'écran simple noir sera utilisé à la place. Lorsque ACTIVE est sélectionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (53), DEMARRAGE est fixé sur Mon Écran.

(suite à la page suivante)

Rubrique

Description

Mon Écran

Cette rubrique sert à la capture d'une image à utiliser comme image de Mon Écran pour l'écran SUPPR. et l'écran DEMARRAGE. Afficher l'image à capturer avant d'exécuter la procédure suivante.1. Sur sélection de cette rubrique la boîte de dialogue intitulée « Mon Écran » s'affiche. Elle vous demandera si vous souhaitez commencer la capture de l'image à partir de l'écran actuel. Attendre que l'image cible s'affiche et appuyer sur la touche ENTER ou INPUT sur la télécommande quand l'image s'affiche. L'image sera gelée et le cadre de capture apparaitra. Pour terminer cette opération, appuyer sur la touche RESET sur la télécommande.2. Ajuster la position du cadre avec les touches ▲/▼/▲/■. Déplacer le cadre sur la position de l'image que vous souhaitez utiliser. Pour certains signaux d'entrée le cadre ne pourrait pas être déplacé. Pour commercier l'enregistrement, appuyer sur la touche ENTER ou INPUT sur la télécommande. Pour rétabir l'écran et returner à la boîte de dialogue précédente, appuyer sur la touche RESET sur la télécommande. L'enregistrement prendra quelques minutes. Une fois l'enregistrement terminé, l'écran enregistré et le message « L'enregistrement de Mon Écran est terminé.» s'afficheront pendant quelques secondes. Si l'enregistrement échoue, le message « Une erreur de capture s'est produit. Veuillez essayer à nouveau.» s'affichera.· Cette fonction n'est pas disponible quand ACTIVE est sélectionné sur la rubrique V. Mon Écran (43).· Cette fonction ne peut être sélectionnée lorsque ACTIVE est sélectionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (53).· Cette fonction n'est pas disponible pour un signal provenant du port HDMI.

(suite à la page suivante)

Rubrique	Description
V. Mon Écran	Activer/désactiver la fonction V. Mon Écran avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Quand ACTIVE est sélectionné, la rubrique Mon Écran est verrouillée. Utiliser cette fonction pour protégger le réglage actuel de Mon Écran. • Cette fonction ne peut être sélectionnée lorsque ACTIVE est séléctionné dans la rubrique MOT DE PASSE Mon Écran dans le menu SECURITE (053).
MESSAGE	Activer/désactiver la fonction de message avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque le mode ACTIVE est sélectionné, les fonctions de message suivantes sont activées. « AUTO EN COURS » pendant le réglage automatique « PAS D'ENTREE DETECTEE » « SYNCHRO HORS PORTEE » « FREQUENCY DE BALAYAGE INSTABLE » « PAS DISPOWERLE » « Recherche……» en cas de recherche d'un signal d'entrée « Détection……» quand un signal d'entrée est détecté « MODE ÉCO.AUTO » tout en démarrant MODE ÉCO.AUTO L'indication du signal d'entrée affché par changement L'indication du rapport de format affché par changement L'indication du MODE IMAGE affché par changement L'indication de MA MEMOIRE affché par changement Les indications « REPOS » et « Il » quand on appuie sur la touche FREEZE pendant que l'écran est bloqué. L'indication du MODELE affichée par changement. • Il faut se rappeler si l'image est bloquée quand vous choisissez DESACTI. Il ne faut pas confondre l'état de repos avec un dysfonctionnement (023).

(suite à la page suivante)

Rubrique	Description
NOM DU SOURCE	On peut attribuer un nom à chacun des ports d'entree de ce projecteur.(1) Sélectionner NOM DU SOURCE avec les touches ▲/▼ du Menu ECRAN et appuyer sur la touche ▷ ou ENTER. La fenêtre de dialogue NOM DU SOURCE s'affichera.Lé menu NOM DU SOURCE s'affichera.(2) Sélectionner le port auquel attribuer un nom avec les touches ▲/▼ du menu NOM DU SOURCE et appuyer sur la touche ▷. La fenêtre de dialogue NOM DU SOURCE s'affichera.La partie droite du menu est vierge tant qu'un nom n'est pas spécifique.(3) Sélectionnez une icône que vous aimeriez attribuer au port dans le dialogue NOM DE SOURCE. Le nom attribué au port change automatiquement d'après l'icône可以选择. Appuyez sur la touche ▷ ou ENTER pour désirer qu'elle icône可以选择.(4) Sélectionnez une icône que vous aimeriez attribuer au port dans le dialogue NOM DE SOURCE. Le nom attribué au port change automatiquement d'après l'icône可以选择. Appuyez sur la touche ▷ ou ENTER pour désirer qu'elle icône可以选择.(5) Pour modifier le nom attribué au port, sélectionnez NOM PERSONNALISE et appuyez sur la touche ▷.(6) Le nom actuel s'affichera sur la première ligne. Choisir et saisser les caractères avec les touches ▲/▼/▲/▲ et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ▷ et la touche INPUT simultanément. Si vous déplacez le curseur sur SUPPRIMER OU TOUT EFFACER sur l'écran et appuyez sur la touche ENTER OU INPUT, 1 ou tous les caractères seront également effacés. Le nom peut utiliser 16 caractères au maximum.(7) Modifier un caractère déjà saisi avec la touche ▲ pour déplacer le curseur sur la première ligne et déplacer le curseur sur le caractère à changer avec les touches ▲. Le caractère est sélectionné après avoir appuyé sur la touche ENTER OU INPUT. Suivre ensuite la même procédure que désrite au point (6) ci-dessus.(8) Terminer la saisie du texte en déplaçant le curseur sur OK sur l'écran et appuyer sur la touche ▷, ENTER ou INPUT. Pour returner au nom précédent sans enregistrer les modifications, déplacer le curseur sur ANNULER sur l'écran et appuyer sur la touche ▷, ENTER ou INPUT.
MODELE	Sélectionnez le modele à l'aide des touches ▲/▼. Appuyez sur la touche ▷ pour afficher le modele sélectionné et appuyez sur la touche ▼ pour faire disparaître l'écran affché. Le dernier modele sélectionné s'affiche lorsque vous appuyez sur MY BUTTON allouée à la fonction MODELE (49). MOTIF TEST ⇌ GUIDES1 ⇌ GUIDES2 ⇌ GUIDES3 ⇌ GUIDES4 CARTE 2 ⇌ CARTE 1 ⇌ CERCLE 2 ⇌ CERCLE 1 Vous pouvez inverser une carte et la faire défilier horizontally lorsque CARTE 1 ou CARTE 2 est sélectionné. Pour inverser la carte ou la faire défilier, affichez le guide en maintainant la touche RESET de la télécommande enfonnée pendant au moins trois secondes lorsque CARTE 1 ou CARTE 2 apparaît. Quand le guide est affché : • Appuyez sur la touche du curseur ▲ puis appuyez sur le touche ENTER ou INPUT pour placer Hémisphere Nord en haut. • Appuyez sur la touche du curseur ▼ puis appuyez sur le touche ENTER ou INPUT pour placer Hémisphere Sud en haut. • Appuyez sur les touches du curseur ▴/▶ puis appuyez sur le touche ENTER ou INPUT pour faire défilier la carte horizontally.

(suite à la page suivante)

Rubrique	Description
S.T.C. (Closed Caption)	Le S.T.C. est une fonction permettant d'afficher une transcription ou le dialogue de la portion audio d'une dette, de fichiers ou d'autres fichiers de presentation ou audio. Pour utiliser cette fonction, il est nécessaire de disposer d'une source video au format NTSC ou d'une source composant video au format 480i@60PNenant en charge la fonction S.T.C.II arrivée qu'elle ne fonctionne pas correctement, en fonction de l'équipements ou de la source du signal. Dans ce cas, désactive la fonction S.T.C.
	AFFICHERSÉlectionnez le paramètre AFFICHER S.T.C. à partir des options suivantes à l'aide des touches ▲/▼.AUTO ⇌ ACTIVE ⇌ DESACTI.AUTO: Le S.T.C. s'affiche automatiquement lorsque le volume est coupé.ACTIVE : S.T.C. est activée.DESACTI : S.T.C. est désactivée.Les légendes ne peuvent être affichées lorsque le menu à l'écran est actif.Le S.T.C. est une fonction permettant d'afficher le dialogue, une narration et/ou des effets sonores d'un programme télévisé ou d'une autre source video. La disponibilité de S.T.C. dépend des chaînes et/ou du contenu.
	MODESÉlectionnez le paramètre MODE S.T.C. à partir des options suivantes à l'aide des touches ▲/▼.TITRE ⇌ TEXTETITRE: Pour afficher les sous-titres.TXTEXTE: Pour afficher les données de texte, relatives à des informations complémentaires telles que des reportages d'actualité ou un guide de programmes TV. Ces informations recouvent l'intégrality de l'écran. Tous les programmes S.T.C. ne disposent pas d'informations sous forme de texte.
	CANAUXSÉlectionnez le paramètre CANAUX S.T.C. à l'aide des touches ▲/▼ à partir des options suivantes.1 ⇌ 2 ⇌ 3 ⇌ 4↑↑1: Canal 1, canal / langue primaire2: Canal 23: Canal 34: Canal 4Les données relatives aux canaux dépendent du contenu. Certains canaux peuvent être utilisés pour une langue secondaire ou rester vides.

Menu OPT.

A partir du Menu OPT., vous pouvez acceder aux rubriques affichées dans le tableau ci-dessous. Sélectionnez une rubrique à l'aide des touches / du curseur, puis appuyez sur la touche du curseur ou sur la touche ENTER pour exécuter la rubrique, sauf pour les rubriques TEMPS LAMPE et TEMPS FILTRE. Effectuer ensuite l'opération souhaïée selon le tableau suivant.

Rubrique	Description
RECHER. AUTO.	Activer/désactiver la fonction de recherche automatique de signal avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque ACTIVE est sélectionné, le projecteur fait automatiquement le tour des ports d'entrée pour détecter un signal, dans l'ordre suivant. La recherche démarre à partir du port courant. Puis, lorsqu'il détecte un signal d'entrée, le projecteur arrête de chercher et affiche l'image. →COMPUTER IN ⇒ HDMI VIDEO ⇒ S-VIDEO ←
KEYSTONE AUT	Activer/désactiver la fonction de distorsion trapézoïdale automatique avec les touches ▲/▼. ACTIVE ⇌ DESACTI. ACTIVE: La distorsion trapézoïdale automatique s'activera dés que l'inclinaison du projecteur sera modifiée. DEACTI.: Cette fonction est déactivée. Exécuter la fonction KEYSTONE AUT (EXÉCUTION) dans le menu INSTALLAT° pour avoir une correction de distorsion trapézoïdale automatique. • Si le projecteur est suspendu au plafond, cette fonction n'opérera pas correctement. La régler alors sur DESACTI. • Cette fonction n'est pas disponible quand le Détector de transition est activé (155).
ALLUM. DIRECT	Activer/désactiver la fonction ALLUM. DIRECT avec les touches ▲/▼. ACTIVE ⇌ DESACTI. Lorsque ACTIVE est définiti, la lampe du projecteur est automatiquement activée sans effectuer la procédure habituelle (14), uniquement lorsque le projecteur est alimenté après une coupure de courant qui s'est produit alors que la lampe était allumée. • Cette opération ne fonctionne pas si le projecteur est alimenté alors que la lampe est étée. •Après avoir allumé la lampe à l'aide de la fonction ALLUM. DIRECT, le projecteur est étêt si aucune entrée ou aucune opération n'est détectée au bout d'environ 30 minutes, même si la fonction AUTO OFF (148) n'est pas activée.

(suite à la page suivante)

Rubrique	Description
AUTO OFF	Spécifier le temps de décompte pour la mise hors tension automatique du projecteur avec les touches ▲/▼. Long (max 99 minutes) ⇌ Court (min. 0 minute = DESACTI.)
	Quand le temps spécifique est 0, la mise hors tension automatique n'a pas lieu. Quand le temps est spécifique entre 1 et 99 et si ce temps s'écoule sans qu'il n'y ait eu de signal ou seulement un signal non conforme, la lampe du projecteur s'éteindra. Si une touche du projecteur ou de la télécommande est pressée, ou bien si une commande (à l'exception des commandes get) est transmise au port CONTROL pendant la période correspondante, le projecteur ne sera pas mis hors tension. Se reporter à la section « Mise hors tension » (14).
TEMPS LAMPE	Le temps de lampe correspond au temps d'utilisation de la lampe, écoulé depuis la dernière réinitialisation. C'est affiché dans le Menu OPT. En appuyant sur la touche RESET sur la télécommande ou sur la touche ◆ du projecteur, une boîte de dialogue s'affiche. Pour réinitialiser le temps de lampe, Sélectionner OK avec la touche ◆. ANNULER ⇒ OK ·Réinitialiser le temps de lampe seulement lorsque vous avez remplace la lampe. Ceci permet d'avoir une indication précise sur le temps d'utilisation de la lampe. ·Concernant le Replacement de la lampe, se reporter à la section « Remplacer la lampe » (58, 59).
TEMPS FILTRE	Le temps de filtre correspond au temps d'utilisation du filtre, écoulé depuis la dernière réinitialisation. C'est affiché dans le Menu OPT. En appuyant sur la touche RESET sur la télécommande ou sur la touche ◆ du projecteur, une boîte de dialogue s'affiche. Pour réinitialiser le temps de filtre, Sélectionner OK avec la touche ◆. ANNULER ⇒ OK ·Réinitialiser le temps de filtre uniquement après avoir nettoyé ou remplace le filtre à air. Ceci permet d'avoir une indication précise sur le temps d'utilisation du filtre. ·Concernant l'entretien du filtre à air, se reporter à la section « Nettoyer et replacer le filtre à air » (60, 61).

(suite à la page suivante)

Rubrique	Description
MA TOUCHE	Vous pouvez utiliser cette rubrique pour attribuer l'une des fonctions suivantes à la touche BLANK sur le panneau de contrôle (15) et aux touches MY BUTTON 1/2 sur la télécommande (16). (1) Sélectionnéz la touche à laquelle vous souhaitez attribuer une fonction parmi les touches BLANK, MY BUTTON-1 et MY BUTTON-2. Utilisez les touches ▲/▼ pour sélectionner la touche de votrechioïs sur le menu et appuyez sur la touche ▲. (2) Sélectionner ensuite une des fonctions suivantes avec les touches ▲/▼/▲/▼ pour une attribution à la touche souhaiée. Appuyez sur la touche ENTER ou INPUT pour enregistrer les réglages. • COMPUTER IN: assigné le port à COMPUTER IN. • HDMI: Assigné le port à HDMI. • S-VIDEO: assigné le port à S-VIDEO. • VIDEO: assigné le port à VIDEO. • INFOS: Affiche ENTR._INFOS (151) ou SYSTème_INFO ou rien. • KEYSTONE AUT: effectue automatiquement la correction de distorsion trapézoïdale (1538). • MA MEMOIRE: charge un ensemble de données de paramétrage enregistrées (1530). Appuyer sur la touche MY BUTTON si plus d'une donnée de paramétrage est enregistrée car le réglage change à chaque fois. Quand aucune donnée n'est enregistrée dans la mémoire, la boîte de dialogue « Pas de données » s'affiche. Quand le réglage courant n'est pas enregistré dans la mémoire, la boîte de dialogue telle que celle illustrée sur la droite s'affiche. Si vous souhaitez conserver le réglage en cours, veuillez appuyer sur la touche ▲ pour quitter. Dans le cas contraire, les paramètres de réglage actuels seront perduis lors du chargement de nouveaux paramètres. • MODE IMAGE: modifier le MODE IMAGE (1526). • REG. FILTRÉ: affiche la boîte de dialogue de confirmation de réinitialisation du temps de filtré (1548). • MODELE: Affiche ou dissimule le format modèle sélectionné dans la rubrique MODELE (1545). • SOURDINE AV: active/désactive l'image et le mode audio. • RESOLUTION: Pour activer/désactiver le menu RESOLUTION. (1537) • MODE ÉCO.: Pour activer/désactiver le menu MODE ÉCO. (1539) • BLANK: Pour activer/désactiver la fonction de suppression (BLANK uniquement). • FREEZE: Pour activer/désactiver la fonction de gel de l'image (BLANK uniquement). • VOLUME: Pour activer/désactiver la boîte de dialogue du volume (BLANK uniquement). • AUTO: Pour exécuter la fonction d'ajustement automatique (BLANK uniquement).
MA SOURCE	Les touches ▲/▼ permettent de sélectionner le port entrée image associé à la touche MY SOURCE/DOC. CAMERA de la télécommande. Choisisir l'entrée image connectée à uneamera document. → COMPUTER IN ⇌ HDMI ⇌ →VIDEO ⇌ S-VIDEO ⇌
SERVICE	Le menu SERVICE s'affiche quand cette rubrique est sélectionnée.Sélectionner une rubrique avec les touches ▲/▼, puis appuyer sur la touche ▷ ou sur la touche ENTER pour exécuter la fonction.
	VIT VENTILChanger la vitesse de rotation des ventilateurs de refroidissement avec les touches ▲/▼. L'options HAUT correspond au mode d'utilisation dans les régions montagneuses, etc. Il faut remarquer que le projecteur est plus bruyant quand HAUT est sélectionné.HAUT ⇌ NORMAL
	AJUSTMT AUTOSélectionner un des modes avec les touches ▲/▼. Si vous avez choisi DESACTI., la fonction de réglage automatique est désactivée.DDETAIL ⇌ RAPIDE ⇌ DESACTI.DDETAIL : Réglage plus détaillé complément un réglage de la TAIL.H RAPIDE : Réglage plus rapide, paramétrant TAIL.H sur une donnée préétablie pour le signal d'entrée.Selon les conditions comme l'image d'entrée, le cable de signaux à l'appareil, les conditions environnantes de l'appareil, etc., le réglage automatique peut ne pas fonctionner correctement. Dans ce cas, besoin DESACTI. pour désactiver le réglage automatique et régler manuelle.
	FANTÔME1. Sélectionner une couleur d'image fantôme avec les touches ▲/▲.2. Régler l'élement sélectionné avec les touches ▲/▼ pour faire disparaitre l'image fantôme.
	AVERT. FILTRUtilissez la touche ▲/▼ pour régler la minuterie du message de notification lorsque le filtre doit être replacé.100h ⇌ 200h ⇌ 500h ⇌ 1000h ⇌3000h ⇌ 4000h ⇌ 5000h ⇌ DESACTI.Après avoir choisi un élément, à l'exception de DESACTI., le message « RAPPEL ***HEURES ONT PASSÉ .... » s'affichera une fois que l'horloge atteindre l'intervalle définir par cette fonction (63).Quand DESACTI. seraCHOsi, le message ne s'affichera pas UTILISER cette fonction pour maintainir le filtre à air propre en paramétrant le temps approprié selon l'environnement de votre projecteur.Veuillez vérifier régulièrement le filtre, même en l'absence de message. Si le filtre à air est colmaté à cause de poussières ou autres corps étrangers, la température interne du projecteur va monter, ce qui peut cause des dysfonctionsnement de l'appareil, ou en réduire la durée de vie.Prenez soin de l'environnement d'utilisation du projecteur et vérifie régulièrement le filtre.
SERVICE (suite)	VERR.TOUCHESPour activer/désactiver le verrouillage des touches, appuyer sur les touches ▲/▼. Lorsque ACTIVE est sélectionné, les touches du projecteur sont verrouillées, à l'exception de la touche STANDBY/ON.ACTIVE ⇌ DESACTI.Permet d'éviter de jour avec les touches ou de les actionner fortuitement. Cette fonction n'a aucun effet sur la télécommande.
	INFOSSur sélection de cette fonction, la boîte de dialogue intitulée « ENTR._INFOS » s'affiche. Elle indique des informations concernant l'entrée actuelle.
	ENTR._INFOSCOMPUTER IN1024 x 768 B60HzBLOC IMAGE●RETOUR ,●ARRÉTLe message « BLOC IMAGE » sur la boîte de dialogue signifie que la fonction de verrou de cadre est activée.Cette rubrique ne peut pas être sélectionnée s'il n'y a aucun signal ou en mode de sortie synchronisée.Lorsque AFFICHER MON TEXTE est paramétré sur ACTIVE, MON TEXTE est affché avec l'information entrée dans la boîte de dialogue ENTR._INFOS (957).
	REGLAGE USINEPour exécuter cette fonction, sélectionner OK avec la touche ▷.L'exécution de cette fonction rétablit l'ensemble des régles initiaux pour toutes les rubriques de tous les menus. Il faut noter que les régles TEMPS LAMPE, TEMPS FILTRE, LANGUAGE, AVERT. FILTR, SECURITE et autres ne sont pas réinitialisées.ANNULER ⇒ OK

Menu SECURITE

Ce projeteur est équipé de fonctions de sécurité. Le menu SECURITE permet d'acceder aux rubriques indiquées dans le tableau ci-dessous.

Pour utiliser le menu SECURITE : L'utilisateur doit s'enregistrer avant d'utiliser les fonctions de sécurité.

Accédez au menu SECURITE

1. Utilisez les touches / du menu SECURITE pour selectionner ENTRER MOT DE PASSE et appuyez sur la touche . La boîte de dialogue ENTRER MOT DE PASSE s'affiche.

2. Utilisez les touches / / pour entrer le mot de passer enregistré. Le mot de passer par défaut est 4610. Vous pouze le modifier (Cidessous). Déplacez le curseur vers le côté droit de la boîte ENTRER MOT DE PASSE et appuyez sur la touche pour afficher le menu SECURITE.

3. Nous recommendons vivement de modifier au plus vite le mot de passer par défaut.

4. En cas de saisis d'un mot de passerincorrect, la boîte de dialogue ENT RER MOT DE PASSE s'affiche à nouveau. Si vous saississez un mot de passer incorrect 3 fois de suite, le projecteur s'éteint. Ensuite, le projecteur s'éteint chaque fois qu'un mot de passage incorrect est saïis.

1. Vous pouvez acceder aux rubriques indiquées dans le tableau ci-dessous.

Si vous avez oublié votre mot de passer

(1) Pendant l'affichage de la boîte de dialogue ENT RER MOT DE PASSE, maintenez enforcée la touche RESET de la télécommande pendant environ 3 secondes ou maintenez enforcée la touche INPUT pendant 3 secondes tout en appuyant sur la touche du projecteur.
(2) La demande de code à 10 chiffres s'affiche. Contactez votre revendeur pour obtenir ce code à 10 chiffres. Voitre mot de passage sera envoye une fois les informations d'enregistrement de l'utiliser confirmaes.
- En l'absence de saisie pendant environ 55 secondes pendant l'affichage de le menu se ferme. Si nécessaire, recommencce la procédure à partir de l'étape (1).

Rubrique	Description
MODIF. MOT DE PASSE SÉCUR.	(1) Sélectionnez MODIF. MOT DE PASSE SÉCUR. dans le menu SECURITE à l'aide des touches ▲/▼, et appuyez sur la touche ▷ pour afficher la boîte de dialogue ENTERR LE MOT DE PASSE. (2) Utilisez les touches ▲/▼/▲/▲▶ pour entrer le nouveau mot de salle. (3) Déplaceze le curseur sur le côte droit de la boîte ENTERR LE MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOUVEAU MOT DE PASSE et saississez à nouveau le mot de salle. (4) Déplaceze le curseur sur le côte droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyez sur la touche ▷ pour afficher la boîte NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Véuillez en profiter pour noter le mot de salle. Le fait d'appuyer sur la touche ENTER de la télécommande ou la touche ▷ du projecteur entraîne la fermeture de la boîte NOTE NOUVEAU MOT DE PASSE. • Conservez soigneusement ce mot de salle.
MOT DE PASSE Mon Écran	La fonction MOT DE PASSE Mon Écran peut être utilisée pour interdirer l'accès à la fonction Mon Écran et pour empêcher l'image Mon Écran actuellément enregistrée d'être remplacée.1 Activer le MOT DE PASSE Mon Écran1-1 SéLECTIONNER MOT DE PASSE Mon Écran avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.1-2 SéLECTIONNER ACTIVE avec les touches ▲/▼ du menu activé/désactiver MOT DE PASSE Mon Écran.La boîte de dialogue ENT RER LE MOT DE PASSE (petit) s'affichera.1-3 Entrez le MOT DE PASSE avec les touches ▲/▼/▲ ▷. Déplacer le curseur sur le côté droit de la boîte de dialogue ENT RER LE MOT DE PASSE (petit) et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOUVEAU MOT DE PASSE enter de nouveau le même MOT DE PASSE.1-4 Déplacer le curseur sur le côté droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyer sur la touche ▷ pour afficher le NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Prendre note du MOT DE PASSE pendant cet intervalle.Appuyer sur la touche ENTER de la télécommande ou la touche ▷ du projecteur affichera le menu activé/désactiver MOT DE PASSE Mon Écran. Quand un MOT DE PASSE a été paramétré pour Mon Écran :· La fonction d'enregistrement de Mon Écran (et le menu) ne sera pas accessible.La fonction (et le menu) V. Mon Écran ne sera pas accessible.· Le paramètre DEMARRAGE sera verrouillé sur Mon Écran (et le menu ne sera pas accessible).Désactiver le MOT DE PASSE Mon Écran permettra d'utiliser normalement ces fonctions.· Ne pas oublier votre MOT DE PASSE Mon Écran.2 Déactiver le MOT DE PASSE Mon Écran2-1 Suisse la procédure indiquée en 1-1 pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.2-2 SéLECTIONNER DESACTI. pour afficher la boîte de dialogue ENT RER MOT DE PASSE (grand).Entrer le MOT DE PASSE enregistré et l'écran va revenir au menu activé/désactiver MOT DE PASSE Mon Écran.Si un MOT DE PASSE incorrect est saisi, le menu se fermera. Si nécessaire, repétér la procédure à partir de 2-1.3 Si vous avez oublé votre MOT DE PASSE3-1 Suisse la procédure telle qu'indiquée en 1-1 pour afficher le menu activé/désactiver MOT DE PASSE Mon Écran.3-2 Choisir DESACTI. pour afficher la boîte de dialogue ENT RER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue.3-3 Contacter votre revendeur avec votre Demande Code à 10 chiffres.Votre MOT DE PASSE vous sera envoyé lors que vos informations utiliser enregistrées auront été confirmées.
VERROU PIN is une fonction qui empêche l'utilisation du projecteur à moins qu'un Code enregistré ne soit saisi. 1 Activation du VERROU PIN 1-1 Choisir VERROU PIN avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ ou sur la touche ENTER pour afficher le menu activer/désactiver VERROU PIN. 1-2 Choisir ACTIVE avec les touches ▲/▼ du menu activer/désactiver VERROU PIN et la boîte de dialogue Entrer Code PIN s'affichera. 1-3 Saisir un code PIN en 4 parties avec les touches ▲/▼ / ▲/▼, COMPUTER ou INPUT. La boîte de dialogue Répéter code PIN va s'afficher. Saisir le même Code PIN. Ceci mettra fin à l'enregistrement du Code PIN. • S'il n'y a pas de saisie pendant environ 55 secondes alors que la boîte de dialogue Entrer Code PIN ou la boîte de dialogue Répéter code PIN est affichée, le menu fermera. Si nécessaire, répéter la procédure à partir de 1-1. Ensuite, à chaque fois que le projecteur est remis sous tension après que l'alimentation a été mise hors tension, la boîte de dialogue Entrer Code PIN s'affichera. Saisir le code PIN à enregistrer. Le projecteur peut être utilisé après la saisie du code PIN enregistré. Si un code PIN incorrect est saisi, la boîte de dialogue Entrer Code PIN s'affichera à nouveau. Si un code PIN incorrect est saisi 3 fois, le projecteur se mettra hors tension. Ensuite, le projecteur se mettra hors tension à chaque fois qu'un code PIN incorrect sera saisi. Le projecteur se mettra aussi hors tension si aucune saisie n'est déetectée pendant 5 minutes alors que la boîte de dialogue Entrer Code PIN est affichée. Cette fonction ne sera activée que quand le projecteur sera mis sous tension après que l'alimentation a été coupée. • Ne pas oublier votre code PIN. 2 Déselectiver le VERROU PIN 2-1 Suivre la procédure indiquée en 1-1 pour afficher le menu activer/désactiver VERROU PIN. 2-2 Sélectionner DESACTI. avec les touches ▲/▼ et la boîte de dialogue Entrer Code PIN s'affichera. Saisir le code PIN enregistré pour déselectiver la fonction VERROU PIN. Si un Code PIN incorrect est saisi 3 fois, le menu fermera. 3 Si vous avez oublévez libre code PIN 3-1 Quand la boîte de dialogue Entrer Code PIN est affichée, maintainir pressée la touche RESET pendant 3 secondes ou maintainir pressée la touche INPUT tout en pressant la touche ▷ du projecteur. Le Demande Code à 10 chiffres s'affichera. • S'il n'y a pas de saisie pendant environ 5 minutes alors que le Demande Code est affché, le projecteur se mettra hors tension. 3-2 Contacter votre revendeur avec le Demande Code à 10 chiffres. Vote Code PIN vous sera envoyé lors que vos informations utilisateur enregistrées auront été confirmées.	BOITE PIN ACTIVE DEACTI :RETOUR :ARRÉT

(suite à la page suivante)

Rubrique	Description
DéTECT. TRANSITION	Si cette fonction est ajustée sur ACTIVE lorsque l'angle vertical du projeteur ou le paramètre MIROIR sur lequel le projeteur est activé est différent de celui déjà enregistré, l'alarme DETECT.TRANSITION ACTIVE s'affiche et le projeteur n'affiche pas le signal d'entrée. Pour afficher à nouveau le signal, désactiver cette fonction. La lampe s'éteint lorsque l'alarme DETECT.TRANSITION ACTIVE est restée allumée pendant environ 5 minutes. La fonctionnalité de réglage des distorsions trapézoïdales reste interdite tant que la fonction Détector de transition est activée.1 Activation du DETECT.TRANSITION1-1 Sélectionnez DETECT.TRANSITION dans le menu SECURITE à l'aide des touches ▲/▼, puis appuyez sur la touche ◆ ou ENTER pour afficher le menu d'activation / de désactivation de DETECT. TRANSITION.1-2 Utilisez les touches ▲/▼ dans le menu d'activation/de désactivation de DETECT. TRANSITION. Sélectionnez ACTIVE pour enregistrer l'angle et le paramètre MIROIR actuels. TRANSITION pour sélectionner ACTIVE. La boîte de dialogue (petite) ENTRER LE MOT DE PASSE s'affiche.1-3 Utilisez les touches ▲/▼/▲/▼ pour entrer un mot de passage. Déplacez le curseur sur le côté droit de la boîte (petite) ENTRER LE MOT DE PASSE et appuyez sur la touche ◆ pour afficher la boîte NOUVEAU MOT DE PASSE et saississez à nouveau le mot de passage.1-4 Déplacez le curseur sur le côté droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyez sur la touche ◆ pour afficher la boîte NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes. Le fait d'appuyer sur la touche ENTER de la télécommande ou sur la touche ◆ du projetur permet de revenir au menu activer/désactiver DETECT.TRANSITION.Conservez soignement ce mot de passage DETECT.TRANSITION. Cette fonction ne sera activée que lorsque le projetur sera mis sous tension après que l'alimentation a été coupée. Cette fonctionnalité est susceptible de ne pas fonctionner correctement si le projetur n'est pas dans une position stable lorsque ACTIVE est sélectionné.2 Désactivation du DETECT.TRANSITION2-1 Suivez la procédure indiquée en 1-1 pour afficher le menu activer/désactiver DETECT. TRANSITION.2-2 Sélectionnez DETACTI. pour afficher la boîte ENTRER MOT DE PASSE (grande). Entrez le mot de passage enregistré pour revenir au menu activer/désactiver DETECT.TRANSITION. Si le mot de passage saisi est incorrect, le menu se ferme. Si nécessaire, recommence la procédure à partir de l'étape 2-1.3 Si vous avez oublé votre mot de passer.3-1 Suivre la procédure indiquée en 1-1 pour afficher le menu activer/désactiver DETECT.TRANSITION.3-2 Sélectionner DESACTI. pour afficher la boîte de dialogue ENTRER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue.3-3 Contacterer votre revende avec votre Demande Code à 10 chiffres. Notre mot de passage vous sera envoyé lorsqu'vas informations utilisateur enregistrées auront été confirmées.
M. D. P. MON TEXTE	La fonction M. D. P. MON TEXTE peut empêcher que MON TEXTE soit remplaçé. Quand le mot de passer est paramétré pour l'option MON TEXTE; • Le menu AFFICHER MON TEXTE ne sera pas disponible, ce qui peut empêcher de modifier les paramètres dans AFFICHAGE. • Le menu ÉDITER MON TEXTE ne sera pas disponible, ce qui peut empêcher de remplaçer MON TEXTE. 1 Activer le M. D. P. MON TEXTE 1-1 Sélectionner M. D. P. MON TEXTE avec les touches ▲/▼ du menu SECURITE et appuyer sur la touche ▷ pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 1-2 Sélectionner ACTIVE avec les touches ▲/▼ du menu activer/désactiver M. D. P. MON TEXTE. La boîte de dialogue ENTRER LE MOT DE PASSE (petit) s'affichera. 1-3 Entrer le mot de passer avec les touches ▲/▼/▲. Déplacer le curseur sur le côté droit de la boîte de dialogue ENTRER LE MOT DE PASSE (petit) et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOUVEAU MOT DE PASSE, et saisir à nouveau le même mot de passer. 1-4 Déplacer le curseur sur le côté droit de la boîte de dialogue NOUVEAU MOT DE PASSE et appuyer sur la touche ▷ pour afficher la boîte de dialogue NOTE NOUVEAU MOT DE PASSE pendant environ 30 secondes; prendre ensuite note du mot de passer pendant cet intervalle. En appuyant sur la touche ENTER de la télécommande ou sur la touche ▷ du projecteur, vous retournerez au menu activer/désactiver M. D. P. MON TEXTE. 2 Désactiver M. D. P. MON TEXTE 2-1 Suire la procédure en 1-1 pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 2-2 Sélectionner DESACTI. pour afficher la boîte de dialogue ENTRER MOT DE PASSE (grand). Saisir le mot de passer enregistré pour que l'écran returne au menu activer/désactiver M. D. P. MON TEXTE. Si un mot de passer incorrect est saïsi, le menu fermera. Si nécessaire, répéter la procédure à partir de 2-1. 3 Si vous avez oublé votre mot de passer 3-1 Suire la procédure telle qu'indiquée en 1-1 pour afficher le menu activer/désactiver M. D. P. MON TEXTE. 3-2 Choisir DESACTI. pour afficher la boîte de dialogue ENTRER MOT DE PASSE (grand). Le Demande Code à 10 chiffres s'affichera dans la boîte de dialogue. 3-3 Contacter votre revendeur avec le Demande Code à 10 chiffres.您的mot de passer vous sera envoyé lors que vos informations utilisateurs enregistrées auront été confirmées.
AFFICHER MON TEXTE	(1) Sélectionner AFFICHER MON TEXTE avec les touches▲/▼ du menu SECURITE et appuyer sur la touche▶ pour afficher le menu activé/désactiver AFFICHER MON TEXTE. (2) Sélectionner activer ou désactiver avec les touches▲/▼ du menu activé/désactiver AFFICHER MON TEXTE. ACTIVER ⇌ DESACTI. Quand ACTIVE est activé, MON TEXTE sera affchéé sur l'écran DEMARRAGE ainsi que dans la fenêtre de dialogue ENTR._INFOS. · Cette fonction est uniquement disponible quand la fonction M. D. P. MON TEXTE est paramétrée sur DESACTI.
ÉDITER MON TEXTE	(1) Sélectionner ÉDITER MON TEXTE avec les touches▲/▼ du menu SECURITE et appuyer sur la touche▶. La boîte de dialogue ÉDITER MON TEXTE s'affichera. (2) MON TEXTE actuel s'affichera sur les trois premières lignes. S'il n'a pas encore étécrit, les lignes seront vides. Sélectionner et saisir les caractères avec les touches▲/▼/▲/▲ et la touche ENTER ou INPUT. Pour effacer un caractère à la fois, presser la touche RESET ou presser la touche ⊥ et la touche INPUT simultanément. Si vous déplacez le curseur sur SUPPRIMER ou TOUT EFFACER sur l'écran et appuyez sur la touche ENTER ou INPUT, 1 ou tous les caractères seront également effacés. MON TEXTE peut utiliser jusqu'à 24 caractères sur chaque ligne. (3) Modifier un caractère lié à saisi avec les touches▲/▼ pour déplacer le curseur sur l'une des trois premières lignes et déplacer le curseur sur le caractère à changer avec les touches▲/▲. Le caractère est séLECTIONné après avoir appuyé sur la touche ENTER ou INPUT. Suivre ensuite la même procédure que désrite au point 2 ci-dessus. (4) Terminer la saisie du texte en déplaçant le curseur sur ENREG. sur l'écran et appuyer sur la touche▶, ENTER ou INPUT. Pour returner à MON TEXTE precedents sans enregistrer les changements, déplacer le curseur sur ANNULER sur l'écran et appuyer sur la touche ▲, ENTER ou INPUT. · La fonction ÉDITER MON TEXTE est disponible uniquement quand la fonction M. D. P. MON TEXTE est paramétrée sur DESACTI.

Entretien

Remplacer la lampe

La lampe a une durée de vie limitée dans le temps. L'utilisation prolongée de la lampe peutrendre l'image plus nombre ou appauvrir l'intensité des couleurs. Il faut noter que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou grillent des que vous les utilisez. Il est recommendé d'avoir une lampe de rechange sous la main et de ne pas tarder à replacer la lampe si nécessaire. Pour vous munir d'une lampe de rechange, contactez votre revendeur et indiquez-lui le numero-type de la lampe.

Numéro type : DT01141

Remplacer la lampe

1. Eteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir au moins 45 minutes.
2. Prévoyez une lampe de rechange. Si le projecteur est installé au plafond ou si la lampe est cassée, consultez votre revendeur pour le changement de la lampe.

Couvercle de la lampe

Si vous remplacez la lampe vous-même, réalisez la procédure suivante.

1. Desserrez la vis du couvercle de la lampe (indiquée par une flèche) puis faites glisser et soulevez le couvercle de la lampe pour le retarder.
2. Desserrez les 2 vis de la lampe (marquées d'une flèche) et prenez la lampe avec précaution, par les poignée. N désserrez jamais les autres vis.
3. Introduisez la lampe neue et reisserrez fermement les 2 vis qui ont ete desserrées à l'etape precedente pour verrouiller la lampe dans son emplacement.
4. Faites glisser le couvercle de la lampe dans sa position initiale en faisant correspondre les parties verrouillantes de celui-ci et du projecteur. Puis, resserrez fermement la vis du couvercle de la lampe.
5. Mettez le projeteur sous tension er réinitialisez le temps de lampe en utilisant la fonction TEMPS LAMPE du menu OPT..

(1) Appuyez sur la touche MENU pour afficher un menu.
(2) Pointez sur « MENU AVANCE » dans le menu à l'aide des touches / , puis appuyez sur la touche .
(3) Pointez sur OPT. dans la colonne gauche du menu à l'aide des touches / , puis appuyez sur la touche .
(4) Pointez sur TEMPS LAMPE à l'aide des touches / , puis appuyez sur la touche . Une boîte de dialogue apparaitra.
(5) Appuyez sur la touche pour selectionner « OK » dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps lampe.

ATTENTION Ne touchez pas l'intérieur du projecteur lors du retrait de la lampe.

REMARQUE • Ne réinitialisez le temps lampe que lorsque vous avez remplace la lampe. De cette façon, vous aurez une information correcte sur cette lampe.

Remplacer la lampe (suite)

Alerte lampe

HAUTE TENSION

HAUTE TEMPERATURE

HAUTE PRESSION

AVERTISSEMENT Le projecteur utilise une lampe en verre au mercure à haute pression. Si vous secouez ou que vous éraflez la lampe ou que vous la touchez lorsqu'elle est chaude ou trop usée, elle risque de se briser en explosant bruyamment ou de griller. Il faut noter que chaque lampe a une durée de vie différente et qu'il arrive que certaines lampes explosent ou grillent des que vous les utilissez. En outre, si la lampe explode, il peut arriver que des éclats de verre pénétre dans le logement de la lampe et que des vapeurs de mercure et des poussières contenant de fines particules de verre s'échappent à travers les trous d'airation du projecteur.

Commentmetrel lampe au rebut:Ce produit contient une lampe au mercure;ne la jetez pas avec les déchets ordinaires. Il faut la metre au rebut conformément a la reglementation locale s'appliquant a I'environnement.

• En ce qui concerne le recyclage des lampes, consultez le site www.lamprecycle.org (aux Etats-Unis).
• Pourmettreleproduittu rebut,contactezl'administration locale competente en la matière ouwww.eiae.org(auxEtats-Unis),ouencorewww.epsc.ca(uaCanada).

Pour de plus amples informations, contacter votre revendeur.

Débranche la prise de courant.	Si la lampe se brise (elle explode bruyamment), débranche le cordon électriche de la prise, et demandez une lampe de rechange à votre revendeur local. Les éclats de verre peuvent endommager les parties internes du projecteur ou cause des blessures lors de la manipulation de celui-ci, aussi, n'essayez pas de nettoyer le projecteur ou de changer l'ampoule vous-même. Si la lampe se brise (elle explode bruyamment), aéréz soigneusement la pièce et évitez de respirer les vapeurs ou les fines particules qui sortent des trou d'aération du projecteur, ou de les faire pénétrer dans vos yeux ou votre bouche. Avant de replacer la lampe, mettez le projecteur hors tension et débranche le cordon d'alimentation, puis attendez au moins 45 minutes pour que la lampe soit assez refroidie. Si vous touchez une lampe chaude, vous risquez de vous brûler et de l'endommager.
	Ne dévissez jamais d'autres vis que celles spécifiées (marquées d'une flèche). N'ouvre pas le couvercle de la lampe lorsque le projecteur est suspendu au plafond. Cela risque d'être dangereux, car si la lampe est cassée, des éclats de verre pourrait tomber lorsque vous ouvrez le couvercle. En outre, comme il est dangereux de travailler en hauteur, demandez à votre revendeur local de replacer la lampe, même si l'ampoule n'est pas cassée. N'utilise pas le projecteur si le couvercle de la lampe est enlevé. Lors du remplacement de la lampe, assurez-vous que les vis sont vissées fermement. Les vis lâches peuvent provoquer des dégât satures matériels ou des lésions personnelles.
	Utilisez uniquement une lampe du type spécifique. L'utilisation d'une lampe non spécifiquement conçue pour ce modele peut être à l'origine d'un incendie, endommager le produit ou raccourcir sa durée de vie. Si la lampe se brise très vite après le premier usage, it peut y avoir un另一种 type de problème électrique. Dans ce cas, contactez votre revendeur local ou un service après-vente autorisé. Manipuez la lampe avec soin: si vous endommagez la lampe en la secouant ou en l'éraflant, it existe un risque que l'ampoule éclate durant son utilisation. Utiliser de manière prolongée la lampe peut provoquer un manque de clarté, une absence totale d'éclairage ou même casser la lampe. Quand vous constazez que l'image estASFRE ou quand l'intensité des couleurs est trop faible, vous devez replacer la lampe le plus tout possible. N'utilise pas de vieilles lampes (ou usages) ; elles pourraient se briser.

Nettoyer et remplacer le filtré à air

L'unité de filtré à air de ce projecteur consiste en une couverture, 2 types de filtres et un cadre à filtré. Le nouveau filtré à double épaisseur est prévu pour être utilisé pendant une plus longue durée. Cependant, pour un bon fonctionnement du projecteur, il est nécessaire de le vérifier et de le nettoyer régulièrement afin d'assurer une bonne ventilation.

Il est nécessaire de nettoyer le filtré aussi tout que les indicateurs ou un message vous le recommendant. Remplacer les filtres quand ceux-ci sont endommagés ou trop sales.

La préparation des nouveaux filtres demande que vous transmettiez le numéro produit suivant à votre revendeur.

Numéro type: UX36761 (Ensemble du filtré)

Quand la lampe est remplaquee, changez le filtrte a air. Un filtrte de remplacement du type requis est fourni avec les lampes de remplacement du projecteur.

1. Eteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. Utilisez un aspirateur sur et autour du couvre-filtre.
3. Soulevez les prises du porte-filtre pour-retirer ce dernier.
4. Utilisez un aspirateur sur la bouche du filtré au niveau du projeteur.
5. Sortez le filtré à mailles fines tout en maintainant le couvrefiltrre. Il est recommendé de laisser en place le filtré à mailles larges dans le couvre-filtre.
6. Utilisez un aspirateur sur les deux côtés du filtré à mailles fines tout en le tenant pour qu'il ne soit pas aspiré. Utilisez un aspirateur pour l'intérieur du couvre-filtre afin de nettoyer le filtré à mailles larges. Si les filtrres sont déterminores ou très sales, remplacez-les par des filtrres neufs.
7. Placez le filtré à mailles fines sur le filtré à mailles larges en tournant le côté cousu vers le haut.
8. Replacez l'unité de filtré dans le projecteur.

Prises du couvre-filtre

Filtre (à mailles larges)

Filtre (à mailles fines)

Côté

Cousu

(suite à la page suivante)

Nettoyer et remplacer le filtré à air (suite)

1. Mettez le projecteur sous tension et réinitialisez le temps de filtré en utilisant la fonction TEMPS FILTRÉ dans le MENU COURT.

(1) Appuyez sur la touche MENU pour afficher un menu.
(2) Pointez sur TEMPS FILTRE à l'aide des touches / , puis appuyez sur la touche . Une boîte de dialogue apparaftra.
(3) Appuyez sur la touche pour selectionner « OK » dans la boîte de dialogue. Cela aura pour effet de réinitialiser le temps de filtré.

AVERTISSEMENT Avant de manipuler le filtrte air, s'assurer que le cordon d'alimentation n'est pas branché et que le projecteur a suffisement refroidi. Si l'entretien du filtrte est effectué lorsque le projecteur est chaud, il y a un risque de chic électrique, de brûture ou de dysfonctionnement du projecteur.

• Utilisez uniquement un filtré à air du type spécifique. N'utilisez pas le projecteur sans le filtré à air et le couvre-filtre. Ceci peut causeur un incendie ou un mauvais fonctionnement de l'appareil.
  Nettoyez le filtrre à air régulièrement. Si le filtrtre à air commence à être bouché sous l'effet des poussières ou autres, la température interne de l'appareil va augmenter. Ceci peut causeur un incendie ou un mauvais fonctionnement de l'appareil.

REMARQUE Ne pas manquer de replacer le filtré à air quand il est endommagé ou trop sale.

• Quand la lampe est remplacée, changez le filtré à air. Un filtré de remplacement du type requis est fourni avec les lampes de remplacement du projecteur.
• Réinitialisiez le temps filtré seulement après avoir nettoyé ou remplace le filtré à air, afin d'avoir une indication du temps d'utilisation du filtré à air.
• Le projecteur peut afficher un message du type « VÉR. DÉBIT AIR » ou semettre hors tension pour empêcher la chaleur interne d'augmenter.

Autres procédures d'entretien

Intérieur du projecteur

Pour vous assurer une utilisation sans danger de votre projecteur, faites-le nettoyer et inspector par votre revendeur local environ une fois par an.

Entretien de I'objectif

Si l'objet est défectueux, sale ou embué, la qualité d'affichage risque d'être affectée. Prenez bien soin de l'objet en le manipulant avec précaution.

1. Eteignez le projecteur et debranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. ÀpRES vous estre assure que le projecteur a bien refroidi, essuyez légerement l'objectif avec un chiffon pour objectifs disponible dans le commerce. Ne touche pas directement l'objectif avec les mains.

Entretien du coffret et de la télécommande

L'entretien inadéquat de l'appareil peut avoir des effets négatifs tels que la décoloration de l'appareil, le décollement de la peinture, etc.

1. Eteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir suffisamment.
2. ÀpRES vous ètre assuré que le projecteur a bien refroidi, essuyez légèrement avec une gaze de coton ou un chiffon doux.

Si le projecteur est extrémement sale, imbibez un chiffon d'eau ou de solution détergente et essuyez légèrement le projecteur avec après l'avoir bien essoré. Essuyez ensuite à l'aide d'un chiffon doux et sec.

AVERTISSEMENT Avant l'entretien, assurez-vous que le cordon d'alimentation est débranché, puis laissez le projecteur refroidir suffisamment. Il y a un risque de brûture ou de dysfonctionnement du projecteur si l'entretien est effectué alors que le projecteur est très chaud.

N'essayez jamais d'effectuer vous-même l'entretien des pièces internes du projecteur. Cela est dangereux.
Evitez de mouiller le projecteur ou d'y verser du liquide. Ceci peut causeur un incendie, un chocoléctrique et/ou un mauvais fonctionnement de l'appareil.
- Ne placezaucun objet contenant de I'eau, un nettoyant ou un produit chimique prés du projecteur.
N'utilise pas d'aerosols ni de vaporisateurs.

ATTENTION Prenez soit du projecteur en respectant les points suivants.

Non seulement un entretien inadéquat comporte un risque de blessure, mais il peut également entraîner la décoloration, le décollement de la peinture, etc.

N'utilisez aucun nettoyant ou produit chimique autre que ceux spécifiés dans ce manuel.
Ne pas polir ou essuyer avec des objets durs.

Dépannage

En cas d'opération anormale, arrêtez immédiatement d'utiliser le projecteur.

AVERTISSEMENT N'utilisez jamais le projecteur si des conditions anormales surviennent, telles que de la fumée ou une odeur étrange produit par l'appareil, s'il est trop bruyant ou si le boîtier, ses éléments ou les cables sont endommagés, ou encore si des liquides ou des corps étrangers ont PENETÉ à l'intérieur de l'appareil. Dans un tel cas, coupez immédiatement la source d'alimentation électrique de l'appareil et débranchez la prise de courant. ÀpRES vous être assure que l'émission de fumée ou d'odeur a cessé, contactez votre revendeur ou le service après-vente.

Sinon, en cas de problème avec le projecteur, il est recommendé d'effectuer les vérifications et de prendre les mesures suivantes avant de demander à le faire réparer.

Si le problème persiste, adressez-vous à votre revendeur ou à la société chargée du service après-vente. Ils vous indiqueront quelles conditions de garantie s'appliquent.

Messages liés

Lorsqu'un message apparait, vérifie le tableau suivant et réalisez la procEDURE indiquée. Bien que ces messages disparaisent automatiquement après quelques minutes, ils réapparaitront à chaque fois que l'appareil sera mis sous tension.

Message	Description
COMPUTER IN PAS D'ENTREE DETECTEE	Il n'y a pas de signal d'entree. Vérifiéz la connexion du signal d'entree et le statut de la source du signal.
COMPUTER IN SYNCHRO HORS PORTEE 123kHz 123Hz	La fréquence verticale ou horizontale du signal d'entree n'est pas de l'ordre spécifique. Vérifiéz les specifications de votre projecteur ou celles de la source du signal.
COMPUTER IN FREQUENCY DE BALAYAGE INSTABLE	Un signal incorrect est entre. Vérifier les specifications de votre projecteur ainsi que celles du signal source.
VÉR. DÉBIT AIR	La température interne augmente. Mettez l'appareil hors tension et laisseze le projecteur refroidir pendant au moins 20 minutes. Une fois les éléments suivants vérifiés, remettez l'appareil sous tension. • Les ouvertures du passage d'air sont-elles obstruées? • Le filtré à air est-il sale? • La température ambiente dépasse-t-elle les 35° C? Si le même message s'affiche après intervention, réglez VIT VNTIL, dans la rubrique SERVICE du menu OPT., sur HAUT.
RAPPEL 5000HEURES ON PASSÉ DEPUIS LA DERNIERE INSPECTION DU FILTRÉ PROCÉDER A L'ENTRETIEN DU FILTRE POUR FAIRE DISPARAÎTRE L'AVERTISSEMENT REMETTURE LE TEMPORISATEUR A ZÉRO APRES NETTOYAGE DU FILTRÉ VOIR MANUEL POUR PLUS D'INFORMATION	Remarque de précaution lors du nettoyage du filtré à air. Coupez immédiatement le courant et nettoyez ou changez le filtré à air en consultant la section « Nettoyer et replacer le filtré à air » de ce manuel. Remettez la minuterie du filtré à air à zéro après avoir nettoyé ou changé le filtré (48).
PAS DISPONIBLE	Cette touche n'est pas disponible (6).

A propos des voyants de lampes

Lorsque les voyants LAMP, TEMP et POWER fonctionnement de manière inhabituelle, vérifiez sur le tableau suivant et réalisez la procEDURE indiquée.

Voyant POWER	Voyant LAMP	Voyant TEMP	Description
Allumé En Orange	Hors tension	Hors tension	Le projecteur est en état d'atte. Veuillez vous référer à la section « Mise sous/hors-tension » .
Clignotant En Vert	Hors tension	Hors tension	Le projecteur est en préchauffement. Veuillez patienter.
Allumé En Vert	Hors tension	Hors tension	Le projecteur est sous tension. Les opérations habituelles peuvent être effectuées.
Clignotant En Orange	Hors tension	Hors tension	Le projecteur est en train de refroidir. Veuillez patienter.
Clignotant En Rouge	(arbitraire)	(arbitraire)	Le projecteur est en train de refroidir. Une erreurspecifique a été détectée. Veuillez patienter jusqu'à ce que le voyageANT POWER arrêtede clignotier, puis réalisez une mesure de réponse appropriée enutilisant la description des éléments ci-dessous.
Clignotant En RougeouEclairé En Rouge	Allumé En Rouge	Hors tension	La lampe ne s'allume pas et il se peut que lapartie interne du projecteur ait surchauffé. Mettez l'appareil hors tension et laissez le projecteurrefroidir pendant au moins 20 minutes. Une fois que leprojecteur a suffisamment refroidi, vérifiez les pointssuivants, puis remettez le projecteur sous tension. • Les ouvertures du passage d'air sont-elles obstruées ? • Le filttre à air est-il sale ? • La température ambiente dépasse-t-elle les 35° C? Si le même message s'affiche après intervention, changez lalampe en vous reférant à la section « Remplacer la lampe » .
Clignotant En RougeouEclairé En Rouge	Clignotant En Rouge	Hors tension	Le couvercle de la lampe n'a pas été fixé correctement. Mettez l'appareil hors tension et laissez le projecteurrefroidir pendant au moins 45 minutes. Une fois quele projecteur a suffisamment refroidi, vérifier que lecouvercle de lampe est bien fixé. Remettez l'appareilsous tension après avoir effectué l'entretien nécessaire. Si le même message s'affiche après l'entretien,contactez votre revendeur ou un service après-vente.
Clignotant En RougeouEclairé En Rouge	Hors tension	Clignotant En Rouge	Le ventilateur de refroidissement ne fonctionne pas. Mettez l'appareil hors tension et laissez le projecteurrefroidir pendant au moins 20 minutes. Une fois que leprojecteur a suffisamment refroidi, vérifiez qu'il n'y apas de particules étrangères obstruant le ventilateur,etc., puis remettez le projecteur sous tension. Si le même message s'affiche après cette intervention,contactez votre revendeur ou réparateur.

A propos des voyants de lampes (suite)

Voyant POWER	Voyant LAMP	Voyant TEMP	Description
Clignotant En Rouge ou Eclairé En Rouge	Hors tension	Allumé En Rouge	Il se peut que la partie interne ait surchauffé.Mettez l'appareil hors tension et laissez le projecteur refroidir pendant au moins 20 minutes. Une fois que le projecteur a suffisamment refroidi, vérifie les points suivants, puis remettez le projecteur sous tension.Les ouvertures du passage d'air sont-elles obstruées ?Le filtré à air est-il sale ?La température ambiente dépasse-t-elle les 35° C ?Si le même message s'affiche après intervention,réglez la VIT VENTIL, dans la rubrique SERVICE du menu OPT., sur HAUT. (950).
Allumé En Vert	Clignotementsimultané en Rouge		Il est temps de nettoyer le filtré à air.Coupez immédiatement le courant et nettoyer ou changer le filtré à air en consultant la section « Nettoyer et replacer le filtré à air ». Remettez la minuterie du filtré à air à zéro après avoir nettoyé ou changé le filtré.Remettez l'appareil sous tension après intervention.
Allumé En Vert	Clignotementalternatif en Rouge		Il se peut que la partie interne ait trop refroidi UTILisez l'appareil dans la gamme de températures d'utilisation prescrite (5° C à 35° C).Remettez l'appareil sous tension après intervention.

REMARQUE • Lorsque la partie interne de l'appareil a surchauffé, le projecteur est automatiquement mis hors tension pour des raisons de sécurité, et les voyants lumineux peuvent également être désactivés. Si tel est le cas, déconnectez le cordon d'alimentation, et attendez au moins 45 minutes.

Une fois que le projecteur a suffisamment refroidi, vérifie que la lampe et le couvercle de lampe sont correctement fixés et remettez le projecteur sous tension.

Réinitialiser tous les réglages

Lorsqu'il est difficile de corriger de mauvais paramétres, la fonction REGLAGE USINE de la rubrique SERVICE du menu OPT. (51) vous permet de réinitialiser tous les paramétres (à l'exception des paramétres LANGUE, TEMPS FILTRE, TEMPS LAMPE, AVERT. FILTR et SECURITE etc.) à leurs réglages d'usine.

Phénomenes qui peuvent facilement etre confondus avec des defaults de l'appareil

En ce qui concerne les phénomènes assimilés à un défaut de l'appareil, vérifie le tableau suivant et réalisez la procédure indiquée.

Phénomène	Cas n'impliquant pas un début de l'appareil	Page de référence
Le courant ne passse pas.	Le cordon d'alimentation n'est pas branché.Branchez correctement le cordon d'alimentation.	12
	La source d'alimentation principale a été interrompue pendant l'opération, comme dans le cas d'une coupure de courant (panne généralisée), etc.Veuillez débrancher la prise de courant, et attendre pendant 10 minutes que le projecteur refroidisse, puis remettez le projecteur sous tension.	12, 14
	Soit il n'y a pas de lampe et/ou de couvercle de lampe mis en place, soit ils n'ont pas été fixés correctement.Veuillezbitsettre le projecteur hors tension, débrancher la prise de courant, et attendre pendant 45 minutes que le projecteur refroidisse. Une fois que le projecteur a suffisamment refroidi, vérifie que la lampe et le couvercle de lampe sont correctement fixés et remettez le projecteur sous tension.	58, 59
Il n'y a ni son, ni image.	Les câbles des signaux ne sont pas correctement branchés.Branchez correctement les câbles de connexion.	10
	La source du signal ne fonctionne pas correctement.Branchez correctement le dispositif d'émission des signaux en vous référant au manuel concernant le dispositif d'émission des signaux.	-
	Les paramètres d'entrée sont mélangés.Sélectionnez le signal d'entrée et corrigez les paramètres.SOURDINE AV peut être activée.Rétérez-vous aux rubriques "Il n'y a pas de son" et "Aucune image ne s'affiche" à la page suivante pour désactiver les fonctions SOURDINE et SUPPR..	16, 17
	La fonction SUPPR. pour les images et la fonction SOURDINE pour lessons fonctionnement.SOURDINE AV peut être activée.Rétérez-vous aux rubriques "Il n'y a pas de son" et "Aucune image ne s'affiche" à la page suivante pour désactiver les fonctions SOURDINE et SUPPR..	16, 23, 49

(suite à la page suivante)

Phénomenes qui peuvent facilement etre confondus avec des defaults de I'appareil (suite)

Phénomène	Cas n'impliquant pas un defaulted de l'appareil	Page de référence
Il n'y a pas de son.	Les câbles des signaux ne sont pas correctement branchés. Branchez correctement les câbles audio.	10
	La fonction SOURDINE fonctionne. Utilisez la touche MUTE ou VOLUME+/- sur la télécommande pour remettre le son.	16
	Le volume est régle à un niveau beaucoup trop faible. Réglez le volume à un niveau plus haut en utilisant la fonction menu ou la télécommande.	16
	Le paramètre SOURCE AUDIO/HAUT-PARL est incorrect. Corrigez le paramètre SOURCE AUDIO/HAUT-PARL dans le menu AUDIO IN.	40
	Le mode sélectionné pour HDMI AUDIO ne convient pas. Vérifiéz chacun des deux modes fournis et sélectionnez celui convenant à votre apparèil audio HDMI.	40
Aucune image ne s'affiche.	Le protège-objectif est en place. Retirez le protège-objectif.	15
	Les câbles des signaux ne sont pas correctement branchés. Branchez correctement les câbles de connexion.	10
	La luminosité est réglée à un niveau beaucoup trop faible. Réglez la LUMIN. sur un niveau plus élevé à l'aide de la fonction du menu.	28
	L'ordinateur ne peut pas détaquer le projecteur en tant qu'ordinateur plug-and-play. Vérifiéz que l'ordinateur peut détaquer un moniteur plug-and-play en connectant un autre moniteur plug-and-play.	11
	L'écran SUPPR. est affché. Appuyer sur la touche BLANK sur le panneau de contrôle ou sur la télécommande.	23
L'affichage de l'écran video se bloque.	La fonction REPOS fonctionne. Appuyez sur la touche FREEZE pour returner à l'écran normal.	23
Les couleurs sont fades ou la tonalité de couleur est mauvaise.	Les paramètres des couleurs ne sont pas régés correctement. Réglez l'image en changeant TEMP COUL., COULEUR, TEINTE et/ou ESP. COUL. en utilisant les fonctions du menu.	29, 34
	Le paramètre ESP. COUL. n'est pas approprié. Changez le réglage de ESP. COUL. sur AUTO, RGB, SMTPE240, REC709 ou REC601.	34

(suite à la page suivante)

Phénomenes qui peuvent facilement etre confondus avec des defaults de I'appareil (suite)

Phénomène	Cas n'impliquant pas un début de l'appareil	Page de référence
Les images apparaisent fonçées.	Le réglage de la luminosité et/ou du contraste a été paramétré à un niveau extrémement bas. Réglez LUMIN. et/ou CONTRASTE à un niveau plus élevé à l'aide de la fonction menu.	28
	La fonction MODE ÉCO. fonctionne. Sélectionner NORMAL pour la rubrique MODE ÉCO. dans le menu INSTALLAT°.	39
	La lampe approche de la fin de sa durée de vie. Remplacez la lampe.	58, 59
Les images apparaisent flues.	Les régages de la mise au point et/ou de la phase horizontalité n'ont pas été effectuels correctement. Faites la mise au point en utilisant la bague de mise au point, et ou la PHASE.H avec la fonction menu.	19, 33
	L'objectif est sale ou flou. Nettoyez l'objetif en vous reférant à la section "Entretien de l'objet".	62
Aucun signal n'est émis depuis les ports MONITOR OUT et AUDIO OUT.	La fonction ÉCONOMIE est activée en état d'attente. Sélectionner NORMAL pour la rubrique MODE PAUSE du menu INSTALLAT°.	39
RS-232C ne fonctionne pas.
Une dégradation de l'image peut se produit sur l'écran (tremblements, bandes, etc.).	Lorsque le projecteur fonctionne en mode Éco, des tremblements peuvent apparaître sur l'écran. Placez MODE ECO. sur NORMAL et MODE ÉCO.AUTO sur DESACTI. dans le menu INSTALLAT°.	38, 39
	Le taux SUR-BAL. est trop élevé. Ajuster SUR-BAL. dans le menu AFFICHAGE pour qu'il soit moins élevé.	31
	N.R.VIDEO excessif. Changer les paramètres de N.R.VIDEO dans le menu ENTR.	34
	La fonction BLOC IMAGE ne marche pas avec le signal d'entrée utilisé. Mettre BLOC IMAGE dans le menu ENTR. sur DESACTI.	36

(suite à la page suivante)

Phénomenes qui peuvent facilement etre confondus avec des defaults de I'appareil (suite)

REMARQUE • Bien que des points lumineux ou foncés puissant apparaitre sur l'écran, il s'agit d'une caractéristique particulière des affichages à cristaux liquides et en tant que tel ne constitue ni n'implique un défaut de l'appareil. • Le projecteur peut émettre un bruit de cliquetis lorsqu'il est incliné, déplace ou secoué, si un volet contrôle le flux de l'air à l'intérieur du projecteur a bougé. Sachez qu'il ne s'agit pas d'une défaillance ou d'un dysfonctionnement.

\section*{Caracteristiques techniques}

\section*{Caracteristiques techniques}

Poste	Caracteristique techniques
Nom de produit	Projecteur à cristaux liquides
Panneau à cristaux liquides	786.432 pixels (1024 horizontal x 768 vertical)
Lampe	200 W UHB
Haut-parleur	1 W
Alimentation	AC 100-120 V/2,9 A, AC 220-240 V/1,4 A
Consommation	AC 100-120 V/290 W, AC 220-240 V/270 W
Température ambiente	5 ~ 35 °C (fonctionnement)
Dimensions	306 (W) x 77 (H) x 221 (D) mm * Sans compter les parties saillantes. Veuillez consultez la figure suivante.
Poids (masse)	environ 2,2 kg
Ports	Port d'entrée de l'ordinateur COMPUTER IN ...................... Mini-prise D-sub 15 broches x1 Port de sortie de l'ordinateur MONITOR OUT ...................... Mini-prise D-sub 15 broches x1 Port d'entrée HDMI HDMI ...................... Connecteur HDMI x1 Port d'entrée videoe S-VIDEO............ mini DIN 4 broches x1 VIDEO.................. RCA x1 Port d'entrée/sortinge audio AUDIO IN1............ Mini-prise stéroye x1 AUDIO IN2............ Mini-prise stéroye x1 AUDIO OUT............ Mini-prise stéroye x1 Autres CONTROL............ D-sub 9 broches x1
Articles vendus séparément	Lampe: DT01141 Ensemble du filtré: UX36761 Accessoire de montage: HAS-X1 (Patte de montage au plafond) HAS-204L (Adaptateur de fixation pour plafonds bas) HAS-304H (Adaptateur de fixation pour plafonds hauts) Télécommande laser: RC-R008 * Pour plus d'informations, consulter votre revendeur.

\section*{Caracteristiques techniques (suite)}

[unité : mm]
