Type de produit	Moniteur LCD couleur 15 pouces
Marque	Hitachi
Modèle	CML156XW
Taille de l'écran	15 pouces (38 cm)
Résolution native	1024 x 768 pixels
Type de dalle	LCD TFT matrice active
Luminosité	250 cd/m² (typique)
Contraste	400:1 (typique)
Temps de réponse	35 ms (typique)
Angles de vision (H/V)	-65° à +65° / -55° à +45°
Affichage des couleurs	16,7 millions (avec FRC)
Connectivité	1x VGA (D-Sub 15 broches)
Entrée vidéo	Analogique RVB 0,7 Vp-p
Fréquences horizontale/verticale	24-61 kHz / 49-75 Hz
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique (max)	30 W (en fonctionnement)
Consommation en veille	≤ 3 W
Dimensions (L x H x P)	352 x 343 x 176 mm
Poids net	2,9 kg (environ)
Poids brut	4,4 kg (environ)
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	20% à 80% HR
Gestion de l'alimentation	VESA DPMS (mode veille, suspendu, arrêt)
OSD (affichage à l'écran)	Menus de réglage (luminosité, contraste, position, phase, horloge, température de couleur, etc.)
Langues OSD	Anglais, allemand, français, espagnol, italien, japonais, russe, chinois simplifié
Fonctions Plug & Play	VESA DDC1/DDC2B
Réglage en hauteur	Non (inclinaison -5° à +30° uniquement)
Conformité énergétique	ENERGY STAR
Accessoires fournis	Cordon d'alimentation, manuel d'utilisation, base

FOIRE AUX QUESTIONS - CML156XW HITACHI

Comment installer le moniteur Hitachi CML156XW ?

Déballez le moniteur et vérifiez les accessoires : moniteur, base, cordon d'alimentation, manuel. Placez la base sur le bureau, puis fixez le moniteur en l'emboîtant sur la base. Raccordez le câble VGA à l'ordinateur et le cordon d'alimentation à une prise secteur. Allumez le moniteur à l'aide de l'interrupteur situé sur le cadre.

Comment ajuster l'angle de l'écran ?

Inclinez doucement l'écran en tenant le moniteur des deux mains par les coins supérieurs. L'angle d'inclinaison peut être réglé de -5° à +30°. Ne forcez pas au-delà des limites pour éviter d'endommager le pied.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le voyant d'alimentation est allumé. Si le voyant est éteint, branchez correctement le cordon d'alimentation. Si le voyant est jaune (mode veille), déplacez la souris ou appuyez sur une touche du clavier. Assurez-vous que le câble VGA est bien connecté à l'ordinateur. Si nécessaire, redémarrez le moniteur en l'éteignant puis en le rallumant.

Comment accéder au menu OSD (affichage à l'écran) ?

Appuyez sur l'un des boutons de sélection des fonctions situés sur le cadre avant du moniteur. Le menu principal OSD apparaît. Utilisez les boutons gauche/droit pour naviguer entre les options et les boutons +/- pour ajuster les paramètres. Pour quitter, sélectionnez 'Sauvegarder et sortir'.

Quels sont les réglages disponibles dans le menu OSD ?

Le menu OSD permet de régler : Luminosité, Contraste, Position horizontale/verticale, Phase, Horloge, Réglage automatique, Température de couleur (9300K, 6500K ou personnalisée), Langue (8 langues) et Rappel des réglages d'usine.

Comment économiser de l'énergie avec ce moniteur ?

Le moniteur est compatible VESA DPMS. Lorsque l'ordinateur passe en mode veille, le moniteur bascule automatiquement en mode d'économie d'énergie (consommation ≤ 3 W). Le voyant LED devient jaune. Pour le réactiver, déplacez la souris ou appuyez sur une touche.

L'image est floue ou instable, que faire ?

Utilisez d'abord la fonction Réglage automatique en maintenant le bouton gauche enfoncé pendant 1 seconde. Si cela ne suffit pas, accédez au menu OSD et ajustez manuellement les réglages Horloge et Phase jusqu'à obtenir une image nette et stable.

Comment nettoyer l'écran LCD ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau distillée.

Que signifie le message 'Input Signal Out of Range' ?

Cela signifie que la fréquence de synchronisation envoyée par l'ordinateur dépasse la plage supportée par le moniteur (horizontal : 24-61 kHz, vertical : 49-75 Hz). Sélectionnez une résolution et un taux de rafraîchissement compatibles (ex. 1024x768 à 60 Hz) dans les paramètres d'affichage de votre ordinateur.

Comment mettre au rebut le moniteur en respectant l'environnement ?

Ce produit contient du mercure dans la lampe. Ne le jetez pas avec les déchets ménagers. Contactez votre mairie ou un centre de recyclage agréé pour une élimination conforme aux lois locales. Aux États-Unis, appelez le 1-800-HITACHI ou consultez www.lamprecycle.org.

MODE D'EMPLOI CML156XW HITACHI

Félicitations, vous avez acquis le moniteur couleur HITACHI.

Lisez attentivement les instructions et conservez ce manuel pour d'éventuelles utilisations futures.

Remarque:

• Les informations contenues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent eventuellement apparaitre dans ce manuel.
• Tous droits réservés, y compris celui de traduction, reproduction, duplication (même partielles) par quelque procédé que ce soit.

VGA est une marque déposée d'International Business Machines Corporation.

VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standard Association.

ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).

Sommaire

Pour une Utilisation Sûre de ce Moniteur 23

Avertissement 24

Précautions 27

Chapitre 1 : Installation 29

Déballage 29 Connecter le Moniteur LCD et sa Base 29 Réglage de l'angle de vue 29 Relier à l'ordinateur 30 Connecter l'alimentation CA 30 Installer le moniteur LCD 30 Système de gestion de l'alimentation 30

Chapitre 2 contrôles d'affichage 31

Contrôles utilisateur 31 Ajuster l'affichage du moniteur 31 Function Description 32

Chapitre 3 information technique 33

Spécifications 33 Table des fréquences standard 35 Dépannage 36

Précautions ordinaires de sécurité

Avant d'utiliser l'appareil, veuillez lire les précautions de sécurité de manière à en comprendre le contenu.

• Effectuez les démarches en respectant les instructions et les directives énoncées dans ce manuel.
• Respectez tous les avertissements, indiqués sur l'appareil et dans ce manuel, car une négligence sur ce point pourrait provoquer un incendie ou des dégâts à l'appareil.

Symboles

Des indications de sécurité sont expliquées ci-dessous. Elles sont signalées par les termes "Avertissement" et "Précaution", accompagnés d'un symbole graphique. En outre, des détails sont associés à d'autres symboles graphiques.

Avertissement

Ce symbole indique un danger, pouvant entraîner la mort ou une blessure grave.

Ce symbole indique un danger, pouvant entraîner une blessure légère ou des dégâts importants à l'appareil.

Risque de décharge électrique

Ce symbole () indique qu'il est nécessaire de faire attention. À l'intérieur du symbole (), un dessin indique par exemple "Risque de décharge électrique".

[Démonter interdit]

Ce symbole ( ) indique une action interdite. Par exemple, le dessin de ce symbole-ci ( ) signifie "Démontage interdit".

Ce symbole () indique une action nécessaire. Par exemple, le dessin de ce symbole-ci () signifie "Débrancher le cordon secteur à la prise". D'autres actions obligatoires peuvent être indiquées.

Maniement et utilisation

Manipulez et utilisez l'appareil conformément aux descriptions de ce manuel. Si vous éprouvez un problème à l'emploi de l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation et contactez le revendeur chez qui vous avez acheté l'appareil ou un centre de service.

Soins suffisants

Les précautions énoncées sur l'appareil et dans ce manuel ont été soigneusement étudiées, mais des incidents imprévus peuvent survenir.

Lorsque vous maniez ou utilisez l'appareil, agissez avec prudence et tenez compte des instructions suivantes.

Chaleur, fumée, odeur de souffons abnormaux

Si une anomalie se produit, mettez l'appareil hors tension et débranchez le cordon d'alimentation, car une utilisation continue dans cet état pourrait provoquer un incendie ou une décharge électrique. La partie autour du cordon doit être dégagée pour permettre de le débrancher facilement.

Réparation, modification, démontage

N'essayez pas de démonter, de réparer ou de modifier l'appareil, car ceci pourrait provoquer un incendie ou une décharge électrique.

Orifices d'aération

• Les orifices d'aération ont pour but d'éviter une hausse de la température interne. Ne placez pas d'objets qui pourraient boucher ces orifices et ne placez pas l'appareil dans une baie où les orifices pourraient être obstrués, car la hausse de température interne pourrait provoquer un incendie ou une défaillance.
• Ne placez pas l'appareil dans une baie où il serait dans une position inclinée, car ceci modifiait le passage de l'air par les orifices. La hausse de la température interne pourrait alors provoquer un incendie ou une défaillance.

Insertion de corps étrangers

N'introduisez jamais de trombones, épingles ou autres objets métalliques par les orifices de ventilation, car ceci pourrait provoquer un incendie ou une défaillance.

Retrait du couvercle

Ne retirez pas le couvercle de l'appareil, car il renferme de nombreuses pièces sous haute tension qui peuvent être dangereuses.

Objets posés sur l'appareil

Ne posez pas de vases, tasses ou autres récipients contenant un liquide, épinges trombones ou autres objets métalliques sur l'appareil, car leur infiltration pourrait provoquer un incendie ou une décharge électrique.

Maniement du cordon d'alimentation

Utilisez le cordon d'alimentation fourni avec l'appareil et veillez aux points suivants. Une utilisation inadéquate du cordon peut provoquer un incendie ou une décharge électrique.

• Ne posez rien sur le cordon.
• Ne tirez pas sur le cordon.
• N'exercez pas de pression sur le cordon.
• Ne pliez pas le cordon.
• N'enroulez pas le cordon.

N'utilisez pas le cordon près d'appareils de chauffage.

Branchement et débranchement

• Lorsque vous branchez ou débranchez le cordon au niveau de la prise secteur, tenez-le par sa fiche. En tirant sur le cordon proprement dit, vous risquez d’arracher la fiche.
• Avant une longue période d'inutilisation, comme avant les vacances, débranchez le cordon d'alimentation pour éviter un incendie.
• Pour éviter une décharge électrique, ne touchez pas le cordon d'alimentation avec des mains humides.

Mauvais contact électrique aux prises

Pour éviter un mauvais contact aux prises de courant, pouvant provoquer un incendie, tenez compte des points suivants:

• Insérez à fond la fiche dans la prise.
• Avant de brancher la fiche, vérifie que de la poussière ne s'y est pas accumulée. N'utilisez pas une prise desserrée ou mal fixe.

Impact et chic

Ne laissez pas tomber, ne cognez pas et ne soumettez pas l'appareil à des chocs, car il pourrait provoquer un incendie ou une décharge électrique.

Tension électrique

La tension de fonctionnement va de 230 à 240 V. Toute autre tension pourrait provoquer un incendie ou une décharge électrique.

Prise à extension

Ne branchez pas plusieurs fiches sur une même prise. Ceci peut provoquer un incendie ou une activation des disjoncteurs, entraînant une perte des données ou des dégâts à l'appareil.

Utilisation en milieu humide ou poussiéreux

N'utilisez pas et ne rangez pas l'appareil dans un endroit poussiéreux ou humide, tel une salle de bain, car ceci peut provoquer un incendie ou une décharge électrique.

Variation de température

Transporter l'appareil dans des endroits où la température est très différente peut entraîner une condensation d'humidité à l'intérieur et à l'extérieur de celui-ci. L'utiliser dans cet état peut provoquer un incendie ou une décharge électrique. Laissez reposez l'appareil pendant quelques heures avant de l'utiliser dans un local différent.

Condensateur électrolytique à aluminium

Le condensateur electrolytique utilisé dans l'adaptateur secteur a une durée de vie limite. Au-delà de cette période (environ 5 ans), remplacez l'adaptateur secteur. Une fuite ou un dessèchement du liquide electrolytique peut provoquer un incendie ou une décharge électrique. Ceci peut aussi entraîner une défaillance de l'appareil.

Dégats subis par l'écran

• Un liquide peut s'écouler de l'affichage s'il est endommagé. Ne touchez pas ce liquide. En cas de contact sur les mains, lavez-les convenablement. Si du liquide entre en contact avec la bouche ou les yeux, lavez et rincez abondamment, puis consultez immédiatement un médecin.
• Si l'écran fabriqué en verre devait se briser, manipulez les fragments avec grand soin pour ne pas vous blesser.

Avertissement concernant le mercure

Hg- LA LAMPE DE CE PRODUIT CONTIENT DU MERCURE. METTEZ-LA AU REBUT DANS LE RESPECT DES LOIS EN VIGUEUR SUR LA PROTECTION DE L'ENVIRONNEMENT.

Pour les informations concernant le Recyclage et la Mise au rebut, prenez contact avec vos agences officielles respectives ou avec l'Electronic Industries Alliance sur www.lamprecycle.org aux Etats-Unis, ou l'Electronic Product Stewardship Canada sur www.epsc.ca au Canada. Pour de plus amples informations, appelez le 1-800-HITACHI (1-800-448-2244) aux Etats-Unis.

Arêtes métalliques et autres

Lors d'un déplacement de l'appareil, prenez soin de ne pas vous blesser aux arêtes en métal ou en plastique.

Endroits instables

Ne placez pas l'appareil sur une surface inclinée ou instable, car il peut provoquer des blessures en tombant.

Câble d'écran

• Disposez le câble de manière qu'il soit hors du passage. Si un câble est accroché, il peut provoquer des blessures et endommager l'appareil raccordé.
• Ne posez pas d'objets pesants sur les câbles et ne placez pas ceux-ci près d'une source de chaleur, car ils pourraient se briser et endommager les appareils raccordés.

Support

Pour ajuster l'angle de l'écran, déplacez-le lentement en le tenant des deux mains en haut à gauche et à droite. Il risquerait de tomber en le déplaçant d'une seule main. Pour éviter de vous coincer les doigts, ne placez pas les mains près du support lorsque vous ajustez l'angle du support de l'écran.

Fatigue des yeux

Lors d'un travail continu face à l'écran, utilisez un éclairage compris entre 300 et 1000 lux. Après chaque heure de travail, reposez-vous 10 à 15 minutes pour éviter une fatigue excessive des yeux.

Élimination de l'appareil

Pour vous débarrasser de l'appareil, consultez le revendeur chez qui vous avez acheté l'appareil ou conformez-vous aux lois et règlements locaux.

Parasites électroniques

Si cet appareil est utilisé à proximité d'autres dispositifs électroniques, des interférences mutuelles peuvent se produire. Des parasites peuvent perturber la réception de radios ou de téléviseurs. Dans ce cas, essayez ce qui suit:

• Placez cet appareil aussi loin que possible de la radio ou du téléviseur.
• Changez l'orientation de l'antenne de la radio ou du téléviseur.
• Utilisez une prise électrique différente.

Rangement de l'emballage en plastique

Conservez l'emballage en plastique de l'appareil hors de portée de petits enfants, car il pourrait provoquer un étouffement.

Déballage

Avant de déballer votre moniteur, préparez un espace de travail approprié pour votre Moniteur et votre ordinateur. Vous aurez besoin d'une surface stable et propre, ainsi que d'une prise murale. Assurez-vous également que le Moniteur LCD a un espace suffisant autour de lui pour la circulation de l'air. Bien que le Moniteur LCD utilise très peu de courant, une certaine ventilation est quand même nécessaire pour éviter que le Moniteur LCD ne devienne trop chaud.

Après avoir déballé le Moniteur LCD, assurez-vous que les articles suivants sont inclus dans le carton :

• Moniteur LCD
• Manuel d'utilisation
• Cordon électrique 1.8M *Base

Si vous vous apercevez que l'un de ces articles manque ou semble endommagé, contactez immédiatement votre revendeur.

Connecter le moniteur LCD et sa base

Lorsque vous ouvrez la boîte, prenez la base et placez-la en premier sur le bureau.

Connectez ensuite le moniteur LCD avec sa base. (cf. Schéma 1-1)

Réglage de l'angle de vue

Ce moniteur LCD est conçu pour vous offrir un angle de visibilité confortable. Cet angle de visibilité peut être ajusté entre -5° et +30°.

Avertissement

Ne forcez pas le Moniteur LCD au-delà de ses limites maximales dans les quatre directions. En essayant quand même, vous risquez d'abîmer le moniteur et son pied.

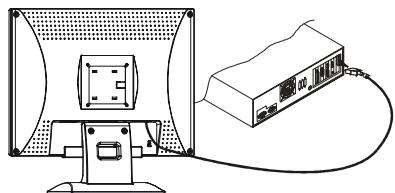

Relier à l'ordinateur

1. Eteignez l'ordinateur et le moniteur LCD.
2. Connectez le câble de signal au port VGA de votre PC.
3. Assurez-vous que la connexion est bien faite.

Scheme n° 1-3

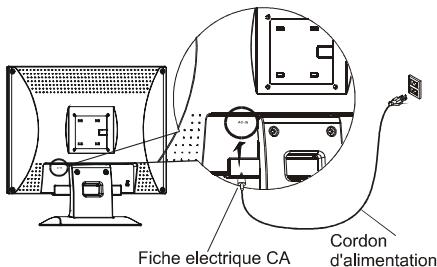

Connecteur l'alimentation CA

1. Connectez le cordon d'alimentation sur le socle électrique CA du moniteur. (cf. Schéma n° 1-4)
2. Connectez la fiche du cordon d'alimentation sur une source électrique CA.

Scheme n° 1-4

Avertissement

Nous recommandons d'installer un dispositif de "Protection contre les Surtensions" entre la Prise d'Alimentation CA et la prise murale comme protection supplémentaire contre les surtensions, pour empêcher les effets des variations soudaines de voltage d'atteindre le Moniteur LCD. Les surtensions soudaines peuvent endommager leur moniteur.

Installer le moniteur LCD

1. Assurez-vous que le cordon d'alimentation est connecté au Moniteur LCD.
2. Allumez l'interrupteur d'alimentation continue du Moniteur LCD situé sur l'encadrement du moniteur.

Système de gestion de l'alimentation

Ce Moniteur LCD est conforme au projet de gestion de l'alimentation VESA DPMS (version 1.00). Le projet VESA DPMS fournit quatre modes d'économie d'énergie grâce à la détection des signaux de synchronisation horizontale ou verticale. Reportez-vous à la section Gestion de l'alimentation des Spécifications au Chapitre 3.

Contrôles utilisés

Une description de chacun des indicateurs et boutons de contrôle des fonctions du Moniteur LCD est donnée ci-dessous :

Scheme n° 2-1

1	Interrupteur d'alimentation continue	Appuyez sur l'interrupteur pour allumer ou éteindre le moniteur.
2	Indicateur d'alimentation continue	L'indicateur LED s'allume vert — Le moniteur est allumé. L'indicateur LED s'allume d'une couleur foncée — Le monitueur est étant. L'indicateur LED s'allume jaune — le moniteur LCD est en mode "contrôle d'énergie".
3	Boutons de sélection des fonctions	Appuyez sur le bouton de contrôle gauche ou droite pour sélectionner le menu OSD (Affichage à l'écran).
4	Boutons de contrôle des réglages	Appuyez sur le bouton gauche pour diminuer le réglage OSD et appuyez sur le bouton droit pour augmenter le réglage OSD. Appuyez sur le bouton de gauche pendant une seconde, cela activera "Réglage Auto".

Ajuster l'affichage du moniteur

Le moniteur a quatre touches de fonction pour faire une sélection entre les fonctions montrées dans le menu OSD. En utilisant l'OSD, ajuster et sélectionner les paramètres de l'affichage devient simple et rapide.

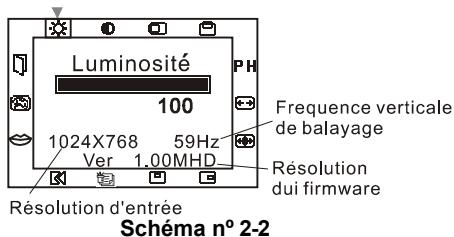

Le menu de fonction OSD

Pour accéder au menu principal de l'OSD, appuyez simplement sur une des touches de sélection de fonction, et le menu s'affichera comme montré ci-dessous:

Continuez de presser les boutons de sélection des functions pour faire défiler tous les éléments du menu, puis pressez les boutons de contrôle d'ajustement pour ajuster le contenu de l'élément sélectionné.

Attention

La version de firmware peut être mise à jour, tandis que le nombre de version montré dans tous les menus OSD sera toujours le même que dans Ver. 1.00.

Icon	Function	Description
	Luminosite	Cette fonction augmente ou réduit la brillance de l'image.
	Contraste	Cette fonction augmente ou réduit la différence entre les couleurs sombres et claires.
	Position hor.	Cette fonction fait bouger toute l'image vers la gauche ou la droite.
	Position vert.	Cette fonction fait bouger toute l'image vers le haut ou le bas.
PH	Phase	Un total de 101 échelles (0 à 100) est disponible pour ajuster le focus et la clareté de l'affichage.
	Horloge	Cette fonction permet suivre la fréquence et permet d'ajuster l'affichage pour une catégorie stabilité et claret. La valeur de l'horloge peut être augmentée de +50 incréments. Le nombre d'incréments dont la valeur de l'horloge peut être diminuée dépend de la fréquence d'entrée.
	Reglement autom	Cette fonction ajustera automatiquement la taille de l'affichage pour replir tout l'écran.
	Position OSD hor	Cette fonction fait bouger le menu OSD vers la gauche ou la droite.
	Position OSD ver	Cette fonction fait bouger le menu OSD vers le haut ou le bas.
	Graphique Texte	Cette fonction vous permit de désir entre un affichage deICA:Haque qualité pour les graphiques ou un affichage deICA:Haque qualité pour le texte. Vous pouvez désir la résolution à 640x 400 ou à 720x 400. Reportez-vous la table des "Fréquences Standards" au chapitre 3 pour information sur les différentes fréquences d'affichage.
	Rappel	Cette fonction restaure les paramètres aux valeurs prérgliées en usine.
	Langue	Huit langues sont disponibles en option pour l'OSD:Anglais, Allemand, Français, Espagnol, Italien, Japonis, Russe et Chinois (simplifié).Presselez bouton de Contrôle d'Ajustement gauche ou droit pour sélectionner un autre language
	Temp. deso couleus	Temp. de Couleur: Pressez le bouton (+/-) pour sélectionner une température de couleur différente. Veuillez voir le diagramme ci-dessous pour la fonction et les descriptions.
	Sanvegar der Sortie	Enregistre la valeur du paramètre et ferme le menu OSD.

Icon	Function	Description
9300	Températures de couleur au coordonnée CIE 9300°K	Règle la temperature de couleur au coordonnée CIE à 9300°K
6500	Températures de couleur au coordonnée CIE 6500°K	Règle la temperature de couleur au coordonnée CIE à 6500°K
Usager	Voues peuventCHOISIR entre trois couleurs (rouge, vert et bleu) sur le menu OSD.	Réglez la température de couleur CIE, définie par l'utilisateur.

Panneau LCD

Taille	15.0" (38cm)
Type d'affichage	Matrix Active couleur TFT LCD
Resolution	1024 x 768
Pas d'affichage	1024 x (RGB) x 768
Aire d'affichage (mm)	304 x 228 (H x V)
Couleur d'affichage	262K
Luminosité	200 cd/m2(minimum) 250 cd/m2(typique)
Contraste	400:1 (typique)
Temps de réponse	35 ms (typique)
Tension de la lampe	760 Vrms (typique)
Courant de la lampe	6.0 mA rms. (typique)
Angle de vue Vertical:	-55° ~ +45°
Angle de vue Horizontal:	-65° ~ +65°
Couleurs d'affichage	16.7M avec FRC ou “Dithering”

Vidéo

Signal d'entrée	RVB analogue 0.7 Vp-p
Impédance d'entrée	75 Ohm ± 2%
Polarité	Positive
Amplitude	0 - 0.7± 0.05 Vp
Modes multiples supportés	Fréquence horizontal: 24 ~ 61 KHz
	Fréquence vertical: 49 ~ 75 Hz

Courant

Courant	Interrupteur ON / OFF avec indicateur LED.
OSD
Luminosité	Numérique
Contraste	Numérique
Position horizontal	Numérique
Position verticale	Numérique
Phase	Numérique
Horloge	Numérique
Réglage du mode d'affichage	Utilise une EEPROM pour enregistrrer les réglages en mémoire
Format de l'OSD	20 caractères × 9 rangées

Gestion de l'alimentation

Mode	Power Consumption*	AC Input	Couleur du LED
Allumé	30W maximun	240 Alternant	Vert
Standby	3W maximun	240 Alternant	Jaune
Suspendu	3W maximun	240 Alternant	Jaune
Eteint	3W maximun	240 Alternant	Jaune
Alimentation continue	3W maximun	240 Alternant	Eteint
Déconnecté	3W maximun	240 Alternant	Jaune:Suspendu,Attente,Eteit. Eteint:DC Power Off

• Conformité aux exigences du projet VESA DPMS mesure du (: état de l'Entrée CA.

L'entrée

Signal Synchronisation horizontale et verticale séparée compatible TTL.

Polarité Positive et négative

Plug & Play Supporte les fonctions VESA DDC1 et DDC2B

Connexions externes

Alimentation (Entrée CA) Socle CA

Câble vidéo 1,5 m avec connecteur VGA D-Sub 15 broches

En fonctionnement

Température 5°C à 40°C / 41°F à 104°F

Humidité Relative 20% à 80%

Stockage ou transport

Température -20°C à 60°C / -4°F à 140°F

Humidité Relative 5% à 85%

Alimentation

Tension d'alimentation Monophasé, 100~240 V alternatif, 50/60 Hz

Courant d'alimentation 1.2 A maximum

Dimensions et poids

Dimensions 352(W) x 343(H) x 176(D) mm

Poids Net 2.9 ± 0.3~kg

Poids Brut 4.4 ± 0.3~kg

Broches du

1 5 10	Signale		Signale
	Broche	Description	Broche	Description
	1	Rouge	9	+5V
	2	Vert	10	Détection de cable
	3	Bleu	11	masse numérique
	4	masse numérique	12	SDA
	5	masse numérique	13	Sync. H.
	6	Rtn Rouge	14	Sync. V.
	7	Rtn Vert	15	SCL
	8	Rtn Bleu

Table des fréquences standard

Si la synchronisation sélectionnée ne se trouve pas dans le tableau ci-dessous, le moniteur LCD utilisera la synchronisation le plus appropriée.

Resolution	Freq. H. (KHz)	Freq. V. (Hz)	Freq. Pixel (MHz)	H/V Sync. Polarité	Mode
640 x 350	31.469	70.087	25.175	+/-	VGA-350
640 x 400	24.830	56.420	21.050	-/-	NEC PC9801
640 x 400	31.469	70.087	25.175	-/+,-/	VGA-400-GRAPH NEC PC9821
640 x 480	31.469	59.940	25.175	-/-	VGA-480
640 x 480	37.861	72.809	31.500	-/-	VESA - 480 - 72Hz
640 x 480	37.500	75.000	31.500	-/-	VESA - 480 - 75Hz
720 x 400	31.469	70.087	28.322	-/+	VESA-400-TEXT
800 x 600	35.156	56.250	36.000	+/+	SVGA
800 x 600	37.879	60.317	40.000	+/+	VESA-600-60 Hz
800 x 600	48.077	72.188	50.000	+/+	VESA-600-72 Hz
800 x 600	46.875	75.000	49.500	+/+	VESA-600-75 Hz
832 x 624	49.725	74.55	57.2832	-/-	APPLE MAC-800
1024x 768	48.363	60.004	65.000	-/-	XGA
1024x 768	53.964	66.132	71.664	+/+	COMPAQ-XGA
1024x 768	56.476	70.069	75.000	-/-	VESA-768-70 Hz
1024x 768	60.023	75.029	78.750	+/+	VESA-768-75 Hz

Dépannage

Ce moniteur LCD a été préréglé en usine avec des fréquences standards VGA. Étant données les différences de fréquences entre les différentes cartes VGA sur le marché, l'utilisateur peut parfois rencontrer un affichage instable ou peu clair quand un nouveau mode d'affichage ou une nouvelle carte VGA sont choisis.

Attention

Consultez le chapitre 3 pour une liste des modes supportés par ce Moniteur LCD.

Si l'image n'est pas claire et est instable, veuillez effectuer la procédure ci-dessous:

1. Mettez l'ordinateur dans l'état "Arrêt de Windows".
2. Contrôlez l'écran pour voir s'il n'y a pas de lignes verticales foncées. Si vous voyez des lignes verticales foncées sur l'écran, utilisez la fonction "Clock" (qui se trouve dans le menu OSD) et ajustez (en augmentant ou diminuant) jusqu'à ce que les lignes disparaisent.
3. Utilisez maintenant la fonction "Phase" (qui se trouve dans le menu OSD) et ajustez l'écran du moniteur jusqu'à ce que vous ayez l'affichage le plus clair.
4. Cliquez sur "Non" dans l'état "Arrêt de Windows" et retournez à l'environnement normal de l'ordinateur.

S'il n'y a pas d'affichage sur l'écran LCD, effectuez les réglages suivants:

1. Assurez-vous que l'indicateur d'alimentation du moniteur LCD est allumé, que tous les connexions sont bien branchées et que le système marche avec la synchronisation correcte. Référez-vous au Chapitre 3 pour plus d'informations à propos de la synchronisation.
2. Éteignez votre Moniteur LCD puis rallumez-le. S'il n'y a toujours pas d'image, pressez plusieurs fois le bouton Contrôle d'Adjustement.
3. Si l'étape 2 ne fonctionne pas, connectez votre ordinateur à un autre tube cathodique externe. Si votre système fonctionne normalement avec un Moniteur à CRT et non pas avec votre Moniteur LCD, le timing de sortie de la carte VGA peut se trouver hors gamme du LCD. Veuillez alors changer pour un mode alternatif cité dans le Tableau de Timing Standard ou changez la carte VGA et repésez les étapes 1 et 2.

Si vous choisissez une synchronisation de sortie qui est hors de l'éventail du moniteur LCD (Horizontal: 24 61 KHz et vertical: 49 75 Hz), l'OSD affichera le message "Input Signal Out of Range". Dans ce cas vous devez désigner un mode qui est supporté par le moniteur LCD.

Si le moniteur ne reçoit pas de signal d'entrée ou reçoit le signal DPMS (signal d'économie d'énergie) de l'ordinateur, le moniteur affichera d'abord le message "No Input Signal" et ensuite s'éteindra.

< U. S. A. >

Hitachi America, Ltd.
