GA II Trinity SL-INF 360 - Système de refroidissement informatique Lian Li - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Watercooling tout-en-un (AIO)
Marque	Lian Li
Modèle	GA II Trinity SL-INF 360
Dimensions du radiateur	399,5 x 120 x 27 mm
Dimensions du bloc pompe	Hauteur 55 mm
Poids total	Environ 1,5 kg avec ventilateurs
Alimentation pompe	SATA 12V
Alimentation ventilateurs	Connecteurs PWM 4 broches
Nombre de ventilateurs	3 x 120 mm (SL-INF)
Vitesse de rotation ventilateurs	200 – 2100 tr/min
Niveau sonore max.	32 dB(A)
Compatibilité socket Intel	LGA 1700, 1200, 115x
Compatibilité socket AMD	AM5, AM4
Matériau du radiateur	Aluminium
Matériau du bloc pompe	Cuivre (plaquette froide)
Entretien et nettoyage	Nettoyer les poussières avec un chiffon doux ; circuit scellé sans maintenance
Sécurité	Vérifier l’étanchéité après montage ; éviter les chocs
Pièces détachées et réparabilité	Ventilateurs SL-INF de rechange disponibles ; pompe non réparable
Garantie	5 ans
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - GA II Trinity SL-INF 360 Lian Li

Quels sockets sont compatibles avec le Lian Li GA II Trinity SL-INF 360 ?

Ce watercooling est compatible avec les sockets Intel LGA 1700, 1200, 115x (1150, 1151, 1155, 1156) et AMD AM5, AM4. Assurez-vous d’utiliser les vis et supports appropriés fournis.

Comment installer le radiateur dans mon boîtier ?

Le radiateur 360 mm se fixe généralement en haut ou à l’avant d’un boîtier ATX compatible. Utilisez les vis longues fournies pour traverser le radiateur et le châssis. Orientez les ventilateurs en extraction ou aspiration selon votre configuration.

La pompe doit-elle être alimentée en permanence ?

Oui, la pompe doit être connectée à une alimentation SATA (câble fourni) pour fonctionner en continu. Le branchement PWM sur la carte mère permet de réguler la vitesse du ventilateur de la pompe (si présent), mais l’alimentation principale est via SATA.

Comment régler la vitesse des ventilateurs ?

Les ventilateurs se branchent sur des headers PWM 4 broches de la carte mère. Vous pouvez contrôler leur vitesse via le BIOS ou un logiciel comme Fan Control. Le débit d’air maximal est de 2100 tr/min.

Est-il nécessaire d’ajouter du liquide de refroidissement ?

Non, le circuit est scellé en usine et ne nécessite aucun remplissage ou vidange. Le liquide est préchargé pour toute la durée de vie du produit.

Comment nettoyer le radiateur et les ventilateurs ?

Utilisez un chiffon doux ou une bombe d’air comprimé pour enlever la poussière des ailettes du radiateur et des pales des ventilateurs. Évitez les nettoyants liquides qui pourraient endommager les composants électroniques.

Que faire en cas de fuite de liquide ?

Les fuites sont extrêmement rares sur ce modèle scellé. Si cela se produit, éteignez immédiatement l’ordinateur, démontez le bloc et contactez le support Lian Li pour un remplacement sous garantie. Ne réutilisez pas l’appareil.

Puis-je ajouter des ventilateurs supplémentaires ?

Oui, vous pouvez remplacer ou ajouter des ventilateurs SL-INF 120 mm compatibles. Le contrôleur RGB et PWM peut gérer jusqu’à 6 ventilateurs (en série). Attention à ne pas dépasser la puissance des headers.

Comment synchroniser l’éclairage RGB avec ma carte mère ?

Les ventilateurs SL-INF utilisent un connecteur propriétaire à 7 broches. Connectez le contrôleur fourni à un port USB 2.0 interne et utilisez le logiciel L-Connect 3 pour personnaliser l’éclairage. Une synchronisation avec les principales marques (Asus, MSI, Gigabyte, ASRock) est possible via un adaptateur ARGB (non inclus).

Quelle est la durée de vie de la pompe ?

La pompe est certifiée pour une durée de vie d’au moins 50 000 heures à pleine charge, soit environ 5,7 ans de fonctionnement continu. La garantie de 5 ans couvre les défauts de fabrication.

MODE D'EMPLOI GA II Trinity SL-INF 360 Lian Li

Hardware List/零件盒部品一覽表/Liste du matériel

Apply thermal paste/ /Appliquer de la pâte thermique塗上散熱膏步驟

Default Orientation/出廠預設形式/ Orientation par défaut

Default Orientation/出廠預設形式/Orientation par défaut

Peel the protective film/撕下保護膜/Décoller le film protecteur

Outer way for 1700/ 外部適用 1700/ Voie extérieure pour 1700

Mount in the chassis/ /安裝於機箱 Monter dans le châssis

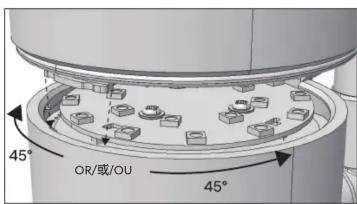

Customize pump cover/ /Personnaliser le couvercle de la pompe更換冷頭外觀

-4--5-

Remove the outer cover/ /卸除外觀件 Retirer le couvercle extérieur

Maintenez le haut du loquet pour un positionnement plus facile avec force

Placez le loquet dans la fente et tournez le couvercle intérieur pour l'installer correctement

Placez le loquet dans la fente appropriée et tournez le couvercle extérieur pour l'installer correctement

Attention! Le côté convexe du câble sur l'interface doit être orienté vers le haut

Restriction of Controller/控制器的限制/Restriction du contrôleur

1. Controller maximum outputs 22.5W.
2. Control lighting effects with L-Connect 3: Please lower the brightness when set to static white.
3. Sync lighting effects to motherboard: Supports a maximum 6 UNI FAN SL-INF fans when set at static white 100% brightness.
4. 控制器最大输出 。22.5W
5. 採用 軟體控制風扇燈光；設定恆亮白光時，請降低白光亮度。L-Connect 3
6. 同步主板白光度度開至 亮度；最多支援 顆 風扇。100% 6 UNI FAN SL-INF
7. Sorties maximales du contrôleur 22,5 W.
8. Contrôlez les effets d'éclairage avec L-Connect 3 : veuillez réduire la luminosité lorsque le réglage est sur blanc statique.
9. Synchroniser les effets d'éclairage sur la carte mère : prend en charge un maximum de 6 ventilateurs UNI FAN SL-INF
   lorsqu'il est réglé sur une luminosité blanche statique de 100 %.

Fan removal/ /風扇拆卸 Retrait du ventilateur

Steps to switch orientation of the cable on the power module/電源片電線轉換方向示意/Étapes pour changer l'orientation du câble sur le module d'alimentation

-6-

Cable Connection Guide/接線指南/Guide de connexion des câbles

Warning! Do not connect the wrong type of LED connector. If it is connected to the 12 V connector, permanent damage will occur/
警告! 請不要連接錯誤類型的LED接頭，如果連接到12V接口，將造成永久損壞/
AVERTISSEMENT Veuillez ne pas connecter le mauvais type de connecteur LED, s'il est connecté à l'interface 12 V, cela causera des dommages permanents

Use of magnetic adhesive/磁性膠墊使用/Utilisation d'adhésif magnétique

Remove the adhesive/ 撕下雙面膠/ etirer l'adhésif

-7-

G50.GA2T24-36IN.02
