MODE D'EMPLOI CL2122R HITACHI

Conseils Pratiques Page 1 Menu des caractéristiques

Installation Page 1 Touches de commande locale

Mise en route avec les menus Page 1 Fonctions des touches de commande à distance Page 4

Accord de la télévision Page 2 Voitre garantie Page 5

Accord manuel Page 2 Spécifications techniques

Transfert des canaux mémorisés Page 3 Mise en circuit d'autres apparéils

Menu Contrôles de l'imagePage 3

Conseils Pratiques

Sécurité: Pour éviter les situations dangereuses et les fautes opérationnelles, ne rien poser sur la télévision et réserver un espace d'un minimum de 5cm ajusté de la TV.

Si la TV ne fonctionne pas correctement après le temps normal de mise en fonctionnement ou au cours de l'emploi, eteindre, débrancher la prise de courant et appeler un technicien chargede l'entretien.

Toujours placer la TV sur une surface solide et stable (ou sur un support approprié pour les grands modèles).

Réserve: Pour préserver l'énergie et partager la meilleure qualité d'image possible (en démagnetisant le tube), il est conseillé d'eteindre la TV (bouton marche/arrêt) lorsqu'elle est hors de service.

Installation

1. Connecter l'antenne à l'arrière de la TV. (Les TV portatives ont une antenne interieure qui, dans certaines conditions de réception, ne donnera pas la meilleure image possible. Pour un meilleur résultat, ajuster la position de l'antenne ou utiliser une antenne extérieure).
2. La proximé de montagnes ou de bâtiments élevés peut provoquer des images résiduelles, des échos ou des ombres. Si c'est le cas, changer l'orientation de l'antenne.
3. Insérer les deux piles de type AA fournies dans la télécommande selon le schéma à l'intérieur de la boîte à piles. Bien fermer le couvercle.
4. Mettre la TV en marche avec la touche désignée ① sur le panneau avant.

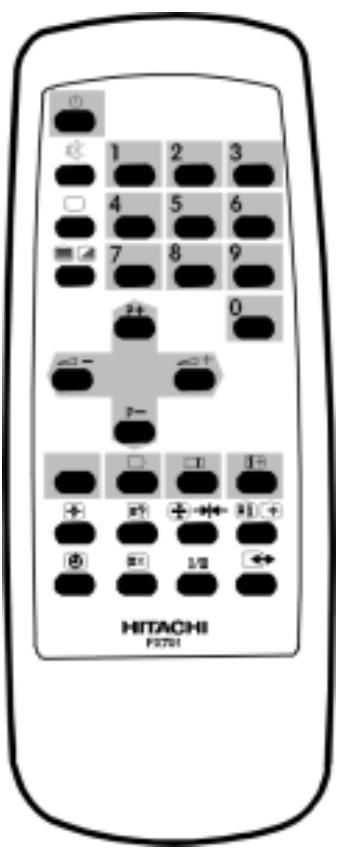

Mise en route avec les menus

① Vert - Sélectionne le menu contrôles de l'IMAGE.

Jaune - Sélectionne le menu PROGRAMME/ACCORD.

Bleu - Sélectionne le menu CARACTERISTIQUES.

Les touches colorées selectionnent les Menu ci-dessus. Voir en pages 2 et 3 le détaill de leur fonctionnement.

② Haut/Bas - Déplace le curseur (barre en couleur) lorsqu'on emploie les Menus.

Lorsqu'on regarde la télévision, ces touches seLECTIONneront la suivante ou la dernière station de TV.

③ Gauche/Droite- Déplace le curseur (barre en couleur) ou effectue des réglages lorsqu'on employe les Menu.

En mode TV ils régleront le volume

Accord Automatique de la Television

A Noter: Si vous avez un magnétoscope passer une cassette ou selectionner la mire TEST. (Voir le manuel VCR pour des détails sur la mire test) Mettre en marche le récepteur satellite si l'on en a un.

1 Appuyer sur la touche. JAUNE de la télécommande PROGRAMME

Le menu PROGRAMME apparafira sur I'ecran.

A noter. Les quatre flèches déplacent le curseur et la touche TV vous permet de quitter le mode menu.

PROGRAMME

00_ 10_ 20_

01_ 11_ 21_

08_ 18_ 28_

09_ 19_ 29_

Sellect ∨ ∧ < > □ INSTAL

Appuyer à nouveau sur la touche JAUNE

INSTALLATION

Le menu INSTALLATION apparaitra sur l'écran.
A noter: Les quatre cases en couleur au bas de l'affichage, NOM, MANUEL, SAUTER, AUTO, correspondent aux touches en couleur de la télécommande.

Maintenir la touche
BLEUE appuyée jusqu'à
la mise en route de
l'accord

AUTO

L'accord AUTO accorde et memorise maintainant tous les programmes de TV locaux situés sur toutes les bandes. Cela prend quelques minutes.

A noter: Le diagramme blanc montre la progression de l'accord.

Pour arrêté l'accord, appuyer à nouveau sur la touche bleue.

INSTALLATION

00_10_20_

08_18_28_

09_19_29_

NOM MANUEL SAUTER AUTO

Selct ∨ ∧<>

Une fois l'accord terminé, tous les canaux de TV disponibles, satellite et VCR, seront mémorisés et les quatre traits rouges à côté de chaque chiffre blanchiront. 01 sera accentué par le curseur.

Appuyer sur 口 pour voir les canaux 30-59. Appuyer sur pour returner. La touche TV annule le menu et la TV devient prete a utiliser.

INSTALLATION
00_10_20_
08_18_28_
09_19_29_
AUTO VHFI L' 0 0 0 0 0 0
	ANNUL

Pour la redistribution des programmes dans l'ordre désiré ( Ex : TF1→ PR1 et FR2 → PR2 ) voir transfert des canaux mémorisés page 3. Faire la redistribution avant de nommer les programmes

Tout canal mémorisé (traits blancs après le numéro du programme) peut recevoir un nom qui convient.

Appuyer sur la touche ROUGE

NOM

Les quatre traits seront accentués dans la boîte édition par un petit curseur blanc sur la première position

a) Appuyer sur ou jusqu'à l' apparition du caractère lié.

b) Appuyer sur pour transférer le curseur à la position suivante.

Répéter les étapes a et b jusqu'à ce que les quatre chiffres soient introduits.

Appuyer sur la touche ROUGE (OK) et le nom introduit remplacera les quatre traits blancs.

Appuyer sur la touche TV pour revenir au programme de télévision.

La touche BLEUE (ANNUL) mettra fin à l'introduction.

INSTALLATION
00 10 20
01 11 21
02 12 22
03 13 23
04 14 24
05 15 25
06 16 26
07 17 27
01 - - - -
NOM MANUEL SAUTER
AUTO
Select x y z >

INSTALLATION
00----	10----	20----
01----	11----	21----
02----	12----	22----
03----	13----	23----
04----	14----	24----
05----	15----	25----
06----	16----	26----
07----	17----	27----
	11----
OK		ANNUL
選票<>		Ajuster ∨ ∧

Accord Manuel

1

L'accord manuel n'est nécessaire que pour

a) L'accord et la mémorisation d'autre matériel connecté par l'antenne.
b) Le transfert de canaux auto-accordés, (voir Transfert des canaux mémorisés ci-dessous).
c) Réduire des interférences non voulues.

Appuyer par deux fois sur la touche JAUNE. Le menu INSTALLATION apparaitra sur l'écran. Voir l'illustration à l'étape 4 Accord automatique de la télévision.

2

Appuyer sur la touche VERTE

ACCORD

Le menu ACCORD apparaitra sur l'écran
a) Appuyer sur 4 ou 3 pour introduire le canal VCR numero 00 ou le numero de programme que vous pouez régler.
b) Appuyer sur pour transférer le curseur à BANDE.
c) Appuyer sur ou pour sélectionner la BANDE désirée.
d) Appuyer sur pour transférer le curseur à MANUEL.
e) Appuyer sur pour commencer l'accord manuel. Chaque fois qu'un canal sera trouver, la recherche sera interrompue.
f) Appuyer à nouveau sur jusqu'à obtenir le canal désiré.
g) Appuyer sur pour transférer le curseur à A MEMO.
h) Appuyer sur pour mémoriser les réglages.
I) Appuyer sur la touche TV pour revenir au programme de télévision.

ACCORD

PROG 01

BANDE VHFI

MANUEL 0606

ACC FIN

A MEMO

INSTAL

Select

□

Aj

uste

Transfert des canaux mémorisés

A noter: S'assurer que l'on est en mode TV en appuyant sur avant de continuer.

1

Appuyer par deux fois sur la touche JAUNE. Le menu INSTALLATION apparaitra sur l'écran. Voir l'illustration à l'étape 4 d'Accord de la télévision.

En se servant des touches Flèche (), (), (), () , sur la télécommande, placer le curseur au canal que l'on désire transférer.

Le transfert d'une chaîne mémorisée copiera votrechoix dans son nouvel emplacement en effaçant toute chaîne qui s'y trouvait mémoriséAAParavant.

2

Appuyer sur la touche VERTE.

ACCORD

Le menu ACCORD manuel apparaître sur l'écran.

a) Employer les touches Flèche (▲) pour changer le numéro du programme
b) Employer la touche Flèche (V) pour transférer la barre bleue à A MEMO
c) Appuyer sur () ou () pour mémoriser le nouveau numéro,

ACCORD

PROG 01

BANDE VHFI

MANUEL

ACC FIN 0000000

A MEMO

INSTAL

Selct

□

Aji

ste

<

A noter : Pour sauter l'emplacement de l'ancien canal, selectionner le menu INSTALLATION, (Touche verte), transférer la barre bleue avec les touches Flèche au numero de l'ancien canal et maintainir appuyée la touche Jaune (SAUTER) jusqu'à ce que le texte SAUTER disparaissé.

Menu Contrôles de l'image.

1

Appuyer sur la touche VERTE.


Le menu IMAGE apparaitra sur l'écran.

a) Appuyer sur ou pour transférer le curseur au contrôle de l'image à régler, (par ex. Luminosite).
b) Appuyer sur 出 ou 出 pour le réglage de la luminosité. Répéter les étapes a et b jusqu'à ce que les réglages soient terminés.
c) Appuyer sur pour transférer le curseur à A MEMO.
d) Appuyer sur () ou () pour mémoriser les réglages.
e) Appuyer sur la touche TV pour revenir au programme de télévision.


LUMINOSITE

000

CONTRASTE

00000

COULEUR

0000

FINESS

0

A MEMO

Selct V

Ajuster < >

Utiliser le menu CARACTERISTIQUES pour selectionner et regler /annuler les caractéristiques de la télévision.

Appuyer sur la touche BLEUE.

CHARACTERISTIQUES

Le menu CHARACTERISTIQUES apparaitra sur l'écran..

a) Appuyer sur () ou () pour transférer le curseur à la caractéristique que l'on désire régler/ajuster.

b) Appuyer sur ou pour selectionner l'une des options possibles.

CHARACTERISTIQUES

SOURCE

Source: Bascule entre TV, AV1 (Euroconnecteur), AV2, (Phonos) et RVB.

Protection Parentale: Marche ou Arrêt - en marche, l'emploi de la TV ne peut se faire que par la télécommande.

Minuterie: Bascule entre Arrêt, 15, 30, 45, 60, 90 et 120 minutes. La TV passse en veille quand la minuterie s'arrête.

Appuyer sur la touche TV pour revenir au programme de télévision.

Touches de commande en classe (clavier)

Ces touches à l'avant de la TV peuvent être utilisées pour la sélection des programmes et pour le réglage du son et de l'image.

1. Appuyer sur les touches - et + pour sélectionner le programme précédent ou le programme suivant..
2. Appuyer sur la touche Selct une fois pour le volume, deux fois pour la luminosité et trois fois pour le contraste.
3. Utiliser - et + pour régler chaque fonction.

Choix de la limite maximum du volume: Pour se servir de cette fonction appuyer une fois sur Select, effectuer le réglage du volume avec la touche - ou + . Alors que la barre de réglage du volume est encore sur l'écran, appuyer sur la touche Mute sur la télécommande jusqu'à l'apparition du symbole de volume à la droite de la barre de réglage. Le volume sera alors fixé.

Pour annuler, appuyer une fois sur Select et, quand la barre de réglage sera sur l'écran, appuyer sur la touche Mute de la télécommande jusqu'à la disparition du symbole de volume sur la droite.

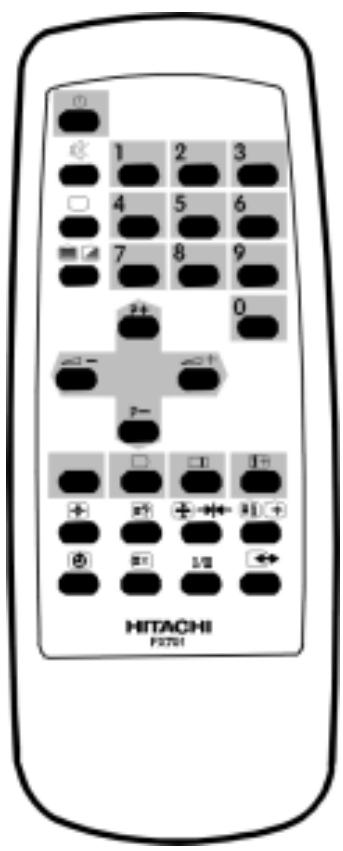

Fonctions des touches de commande à distance

Touches veille - Eteint partiellement la TV. La LED sous-tension devient plus lumineuse.

Appuyer sur une touche numérotée ou sur pour remettre à l'état initial.

Touche Mute-Met en marche ou eteint le son.

Touche TV - Ramène du mode Menu au programme de TV.

Touche Source - Bascule entre TV, AV1 (Peritel), AV2 (RCA) et RVB.

Touché Normalisation - Remet les contrôle d'image aux valeurs mémorisées de l'utilisateur, (symbole OSD vert) au mode TV et dans le menu IMAGE. Maintenir appuyée pendant trois secondes pour remettre les réglages aux niveaux pré-réglés à l'usine (symbole OSD rouge).

Touche Etat - Appuyer pour faire afficher sur l'écran les caractéristiques en cours d'emploi, par ex.canal nombre 2 et appellation, son en sourdine l , protection parentale activée , fixage du volume activé ou nombre de minutes qui restent sur la minuterie 60.

I/II Cette touche n'a pas de fonction. Elle fonctionne uniquement sur les modèles stéreo.

A noter: Les fonctions identifiées par des symboles jaunes sur la commande à distance sont des fonctions Videotext et ne sont pas utilisées sur ce modele.

Votre garantie

d'excellence

HITACHI vous remercie de votre achat. Notre garantie

Si malheureusement le produit subissait une panne, due à une faute de fabrication, nous engageons à réparer chaque élément reconnu défectueux de celui-ci, à prendre en charge les coûts de pieces et de main d'oeuvre dans la période de 12 mois à compter du jour d'achat de l'appareil à condition que:

1. Le produit ait eté installé et utilise conformément aux instructions fournies par HITACHI.
2. Le produit ait eté réparé par un atelier agréé HITACHI.
3. Le numero de série n'ait pas ete enlevé, modifie, surcharge ou rendu illisible.

Cette garantie ne s'applique pas au produit acheté d'occasion ou utilise à titre professionnel, commercial ou collectif.

Cette garantie ne couvre pas le remplacement de piles usées, l'ajustement des réglages utilisateur ou la symponisation des stations.

Les frais de transport à l'aller vers la station technique sont à la charge de l'utilisateur.

La garantie ne donne droit à aucune indemnité pour préjudice consécutif à l'immobilisation de l'appareil, pour tous dommages causés à tout équipement annexe s'y rattachant, et ne peut enaucun cas donner lieu à une reprise de l'appareil, à un remboursement même partiel ni indemnité quelconque.

Chaque piece remplacee sous cette garantie deviendra la propriete de HITACHI France S.A. Veuillez noter que la preuve d'achat sera nécessaire AVANT chaque intervention sous garantie. Pour toute mise en oeuvre de la garantie, vousdezvezvous adresser en premier lieu au magasin ou vous azeffectuevoire achat.

La presente garantie compte vos droits resultant de la législation et de la reglementation applicable et ne saurait en aucune façon affecter ces droits.

NOTAMMENT, CETTE GARANTIE NE PRIVE PAS L'ACHETEUR DE LA GARANTIE LEGALE CONTRE TOUTES LES CONSEQUENCES DES DEFAULTS OU VICES CACHES DANS LES CONDITIONS DES ARTICLES 1641 ET SUIVANTS DU CODE CIVIL.

Norme TV	625 lignes à deux normes (PAL BG, SECAM L, L')
Couverture de canaux	Canaux UHF/VHF
Impédance antennée	75Ω asymétrique
Tube image	Modèles de 35.5cm et 51cm
Tension d'alimentation	230V AC ±10%, 50Hz
Haut-parleur interne	Modèles de 35.5cm 25Ω, 2W, 75mm Modèles de 51cm 25Ω, 2W, 126mm x 58mm
Consommation d'énergie	Modèles de 35.5cm <40W approx. (Veille <4W) Modèles de 51cm <52W approx. (Veille <4W)
Poids Net	Modèles de 35.5cm	9.25kg
	Modèles de 51cm	20kg
Dimensions (L x H x P)	Modèles de 35.5cm	355 x 355 x 390mm
	Modèles de 51cm	505 x 491 x 480mm
Piles télécommande	2 x HITACHI SUM-3/IEC R6 ou AA équivalent

Les specifications sont sujettes à des changements sans préavis. Les poids et les dimensions sont approximatifs.

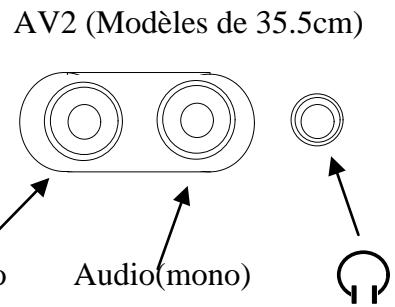

Mise en circuit d'autres apparéils

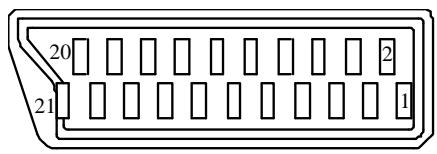

Peritel (AV1)

Broche

Br...	Signal
1	Sortie audio - Droite
2	Entrée audio - Droite
3	Sortie audio - Gauche
4	Masse audio
5	Masse bleu
6	Entrée audio - Gauche
7	Entrée RVB bleu
8	Commutation lente
9	Masse vert
10	Non connecté
11	Entrée RVB vert
12	Non connecté
13	Masse rouge/Terre SVHS
14	Masse de la commutation RVB
15	Entrée RVB rouge/Entrée chroma SVHS
16	Commutation RVB
17	Masse sortie vidéo
18	Masse entrée vidéo
19	Sortie vidéo
20	Entrée video/SEntrée luma SVHS
21	Masse commune

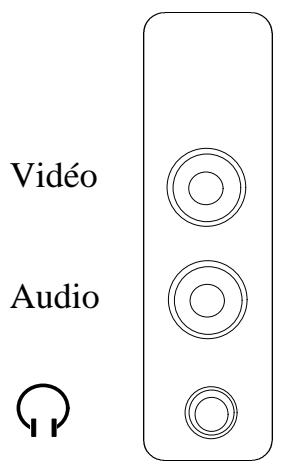

AV2 (Modèles de 51cm)

HITACHI

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
