CM625ET - Télécommande HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande
Marque	HITACHI
Modèle	CM625ET
Compatibilité	Moniteurs Hitachi série CM
Technologie de transmission	Infrarouge (IR)
Portée maximale	Environ 7 mètres
Angle de fonctionnement	±30° horizontal / vertical
Alimentation	2 piles AAA 1.5V (non fournies)
Autonomie des piles	Environ 1 an (selon utilisation)
Nombre de touches	8 touches
Touches principales	Alimentation, Sélection, Navigation (haut/bas/gauche/droite), Menu, Retour
Fonctions OSD contrôlées	Luminosité, Contraste, Taille/Position image, Température de couleur, Convergence, etc.
Dimensions (L x l x H)	150 x 45 x 20 mm
Poids (avec piles)	Environ 80 g
Matériau du boîtier	ABS plastique
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Pièces détachées / Réparabilité	Non réparable par l'utilisateur ; contacter le SAV Hitachi
Informations générales	Conçu pour un usage domestique et de bureau

FOIRE AUX QUESTIONS - CM625ET HITACHI

Comment installer les piles dans la télécommande CM625ET ?

Retirez le couvercle du compartiment à piles au dos de la télécommande. Insérez deux piles AAA en respectant les polarités indiquées (+/-). Replacez le couvercle.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord l'état des piles et remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le moniteur. Pointez la télécommande directement vers le capteur infrarouge du moniteur.

Quelle est la portée maximale de la télécommande ?

La portée effective est d'environ 7 mètres dans un angle de ±30° par rapport au capteur.

La télécommande CM625ET est-elle compatible avec tous les moniteurs Hitachi ?

Cette télécommande est spécialement conçue pour les moniteurs Hitachi de la série CM. Pour d'autres modèles, vérifiez la compatibilité auprès du service client Hitachi.

Comment utiliser les touches de navigation pour régler l'image ?

Appuyez sur la touche Menu pour afficher l'OSD. Utilisez les touches fléchées (haut/bas/gauche/droite) pour naviguer dans les options. Appuyez sur Sélection pour valider un réglage. Appuyez sur Retour pour quitter un menu.

Que faire si l'écran ne réagit pas aux commandes de la télécommande ?

Vérifiez que le moniteur est allumé et que le capteur infrarouge n'est pas obstrué. Réinitialisez la télécommande en retirant les piles pendant 30 secondes, puis réinsérez-les.

Puis-je utiliser des piles rechargeables ?

Oui, des piles rechargeables AAA (1.2V) peuvent être utilisées, mais l'autonomie peut être légèrement réduite par rapport aux piles alcalines.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de nettoyants abrasifs ou de produits à base d'ammoniaque.

La télécommande est-elle réparable en cas de panne ?

La télécommande ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez le service après-vente Hitachi.

Comment économiser les piles de la télécommande ?

Évitez d'appuyer inutilement sur les touches. La télécommande dispose d'une fonction de veille automatique qui éteint le faisceau IR après quelques secondes d'inactivité.

MODE D'EMPLOI CM625ET HITACHI

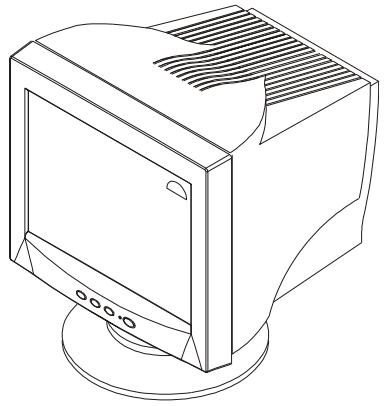

Félicitations pour votre achat du Moniteur 17". En utilisant les mêmes pièces électroniques du moment, ce moniteur peut supporter une résolution de 1600 × 1200. Vous pouvez afficher une définition adaptée à chacun de vos besoins.

Moniteur 17 pouces avec une taille d'image visible de 325 × 243 mm pour un plus grand confort d'utilisation. Menu de réglage affichés à l'écran (OSD) pour permettre un ajustement facile et précis de l'image. Conforme aux exigences "Energy Star" pour réduire la consommation d'énergie.

Déballage

Veuillez vous assurer que les éléments suivants sont bien dans l'emballage d'origine et en bonne condition:

• Moniteur 17"
• Cordon d'alimentation
• Base tournante / pivotante

*Mode d'emploi

NE retirez JAMAIS le coffret arrière !

Le coffret arrière doit uniquement être retiré par un technicien autorisé. Ce moniteur couleur contient en effet des composants de tension élevée.

Installez l'unite dans un environnement adequat!

N'EXPOSEZ PAS le moniteur à la pluie ou à l'humidité afin d'éviter toute électrocution ou risque d'incendie. Ce moniteur est destiné à être utilisé dans un environnement de bureau. Evitez les vibrations, les poussières et les gaz corrosifs.

Placez le moniteur dans un endroit bien ventilé!

NE COUVREZ PAS le moniteur et ne placez aucun objet contre l'une de ses surfaces. Des orifices de ventilation sont placés sur tous les côtés du coffret arrière afin d'éviter toute élevation de température.

Placez le moniteur à l'écart des sources de chaleur !

NE PLACEZ PAS le moniteur sous le rayonnement direct du soleil ou près d'appareils de chauffage.

Attention aux CHAMPS magnetiques!

Ne placez pas d'aimant, de système de haut-parleur, de lecteur de disquettes, d'imprimante, ou d'appareil capable de générer un champ magnétique auprès du moniteur. Un champ magnétique peut provoquer le brouillage des couleurs ou la distorsion de l'affichage.

Attention au magnetisme!

Lorsque le moniteur est mis sous tension ou le bouton "DEGAUSS" enclenché, l'écran est démagnétisé pendant environ 10 secondes.

Cette opération génère un champ magnétique important autour du carter avant qui peut affecter les données stockées sur des bandes ou des disques magnétiques proches. Placez les appareils d'enregistrement magnétiques ainsi que les bandes et les disquettes à l'écart de ce moniteur.

Éclairage ambiant

Afin de réduire la fatigue oculaire, évitez le rayonnement direct du soleil ou de l'éclairage de la pièce sur l'écran.

En Europe, utilisez un cordon d'alimentation conforme aux normes européennes. Pour un courant nominal allant jusqu'à 6 ampères, le cordon d'alimentation doit être au moins de type H05VV-F3G0,75 mm² ou H05VVH2-F3G0,75 mm².

Aux USA et au Canada, utilisez un cordon d'alimentation UL "LISTED" / CSA "LABELLED" ou "CERTIFIED" correspondant aux specifications suivantes :

Puissance nominale : minimum 125V, 7 ampères

Longueur : maximum 3,0m

Type: SVT ou SJT

Type de prise : NEMA 5-15P, fiches parallèles, avec masse

Le non-respect de ces normes peut entrainer des risques d'incendie ou d'électrocution.

. Utilisez uniquement des PRISES de tension appropriées et relieses à la TERRE!

100 - 120 V pour les USA, le Canada, etc.

200 - 240 V pour l'Europe, etc.

(Ce moniteur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.)

Attention uniquement destiné à l'utilisation en 200 - 240 v

Cet équipement utilise les systèmes de protection électriques du bâtiment où il est installé pour l'isolation contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre adéquats de systèmes de protection du bâtiment.

Exemples informatifs de dispositifs de protection dans les matériels et sous-ensembles monophasés

	Protection contre	Nombre minimal de coupe-circuit à fusibles ou de pôles de disjoncteur	Emplacement
Cas A: Matériel destiné à être relié uniquement à des SCHEMAS D'ALIMENTATION avec neutre à la terre identifié de façon sûre excepté pour le cas C ci-dessous.	Défaut à la terre	1	Conducteur de phase
	Surintensité	1	L'un ou l'autre des conducteurs
Cas B: Matériel destiné à être relié à toute alimentation, y compris les SCHEMAS D'ALIMENTATION IT et les alimentations avec fiches réversibles excepté pour le cas C ci-dessous.	Défaut à la terre	2	Deux conducteurs
	Surintensité	1	L'un ou l'autre des conducteurs
Cas C: Matériel destiné à être relié à des schémas d'alimentation 3 conducteurs avec neutre à la terre identifié de façon sûre.	Défaut à la terre	2	Chaque conducteur de phase
	Surintensité	2	Chaque conducteur de phase

Vérifiez que les systèmes de protection du BATIMENT correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.

D'alimentation!

Avant de brancher la prise mâle du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enfoncez fermement la prise mâle de ce cordon dans une prise murale afin d'éviter tout risque de choc électrique ou d'incendie.

D'alimentation!

Pour une isolation complète par rapport à la source d'alimentation, retirez le cordon d'alimentation du moniteur ou de la prise murale.

Rapprochés!

N'allumez pas et n'éteignez pas le moniteur à des intervalles trop rapprochés. Vous risquez de provoquer le brouillage des couleurs ou la détérioration de l'affichage.

Attention à l'électricité statique présente à la surface de l'écran!

Pour éviter tout risque d'électrocution due à l'électricité statique présente à la surface de l'écran, débranchez le cordon d'alimentation au moins 30 secondes après avoir éteint le moniteur.

A PROPOS de l'entretien

La surface de ce moniteur a subi un traitement anti-reflets et anti-électrostatique. Utilisez de l'eau ou un solvant à base d'alcool avec un chiffon doux tel que de la gaze pour nettoyer la surface de l'écran. N'utilisez jamais de nettoyants abrasifs pour vitres contenant de l'ammoniaque à forte concentration ou des produits chimiques puissants car ils endommageraient l'écran. Nettoyez le coffrage et les boutons de réglage avec un chiffon doux légèrement humide. N'UTILISEZ PAS de vaporisateurs, de solvants ou de nettoyants abrasifs.

Pour les utilisateurs au CANADA

AVIS : Cet appareil numérique de la Classe A reste conforme à la norme NMB-003 du Canada.

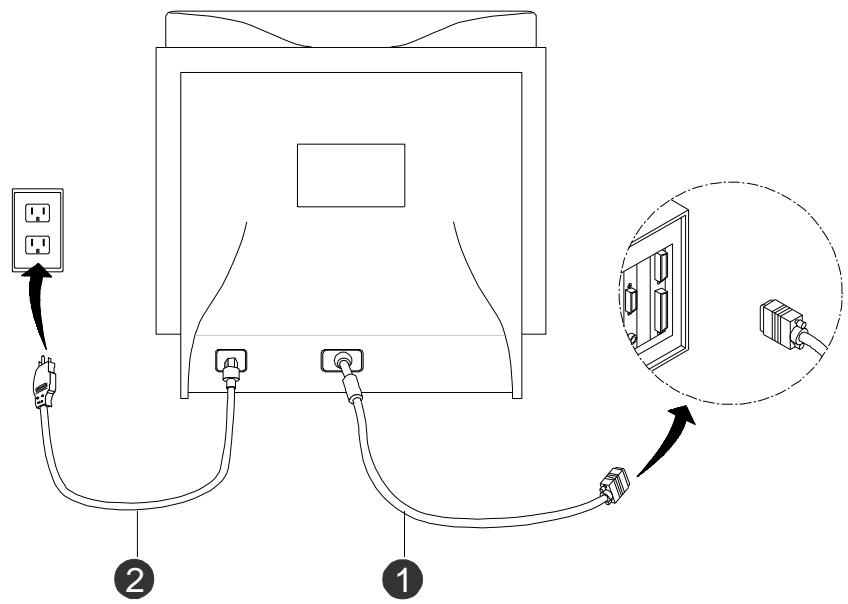

Installation

1. Connectez le câble de signal VGA, 15 broches du moniteur ① sur le connecteur de l'ordinateur.
2. Connectez le cordon d'alimentation ② sur le connecteur à l'arrête du moniteur, puis branchez l'autre extrémité dans une prise électrique facile d'accès et à proximité du moniteur.
3. Allumez l'ordinateur et ensuite le moniteur.
4. Ajustez la base tournante / pivotante pour un comportement de visibilité maximal.

L'installation de votre moniteur est maintenant terminée.

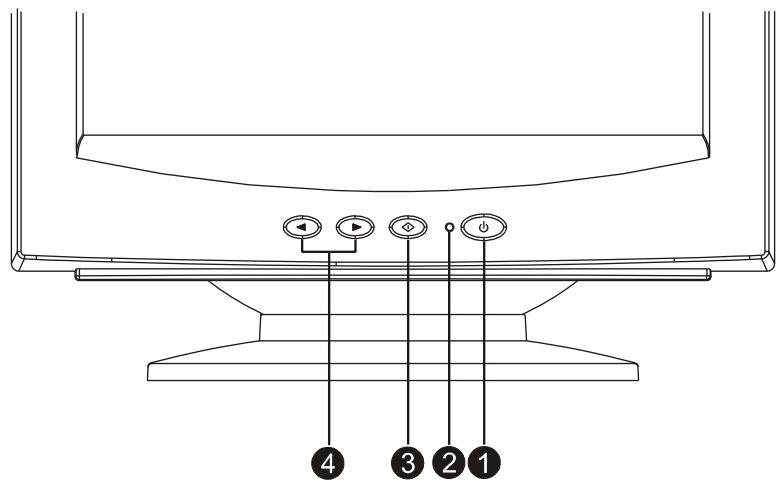

Controles personnels

Control		Function
1	Button d'accumage	Le bouton d'alimentation allume et éteigne le moniteur.
2	Voyant indicateur d'accumage	• Lumière vert - indique que l'alimentation est allumée • Lumière jaune - indique que le moniteur se trouve en mode veille • mode suspendu Lumière amber - indique que le moniteur se trouve en mode veille Pour plus d'information sur l'état de l'alimentation, voyagez «Modes d'économie d'énergie»
3	Bouton de sLECTION	• Démarre l'OSD (préSENTation sur écran) • Sélecte des fonctions et des ajustements • Quitte les menus et l'OSD
4	Backward and Forward Bouton	• Les boutons En avant (Forward) et En arrêté (Backward) Le bouton En arrêté (flèche gauche) fait un déplacement en arrêté dans les options du menu ou réduit les niveaux d'ajustement. • Le bouton En avant (flèche droite) fait un déplacement En avant dans les options du menu ou augmente les niveaux d'ajustement

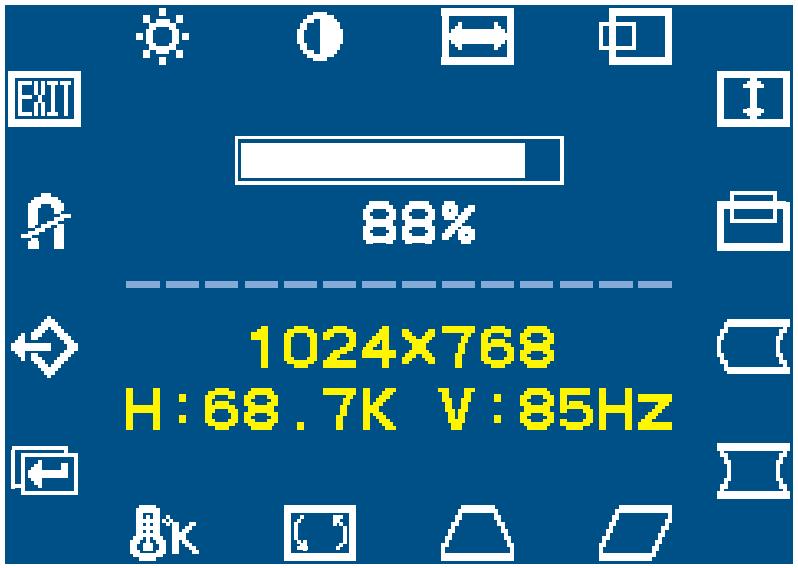

1. Pressez le bouton selection pour afficher le menu d’Affichage Sur Écran.
2. Pour sélectionner la fonction, pressez et jusqu'à ce que la fonction voulue apparaisse éclairée. 3. Pressez selection pour choisir la fonction
3. Utilisez et pour augmenter ou réduire le niveau des paramètres pour l'ajustement. 5. Pressez selection pour sauvegarder le nouvel ajustement. 6. Sélectionnez l'icone "Quitter" si vous souhaitez quitter la fonction menus de réglage, puis pressez une fois le bouton selection .

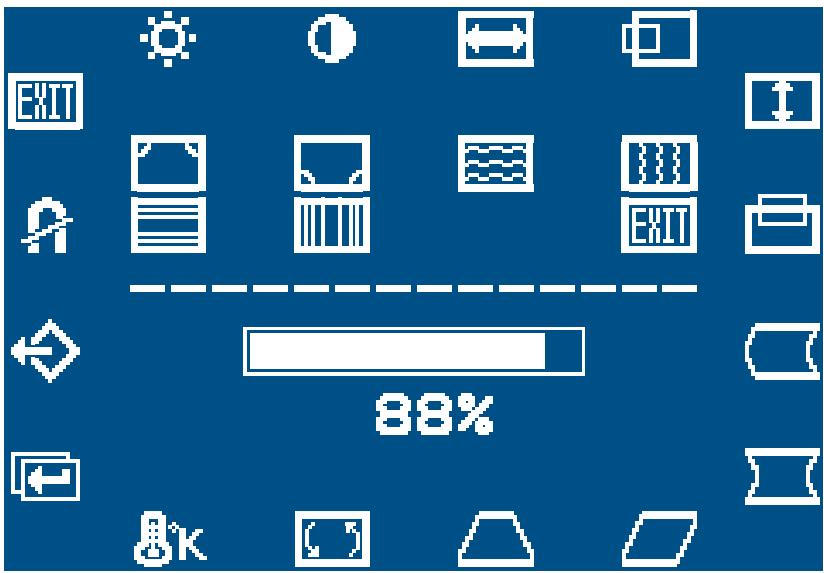

1. Si vous sélectionnez la fonction , la deuxième page de fonction est disponible juste comme en haut.

Répétez les étapes 2 à 5 pour ajuster la fonction désirée, ensuite sélectionnez l'icône EXIT pour retourner à la première page.

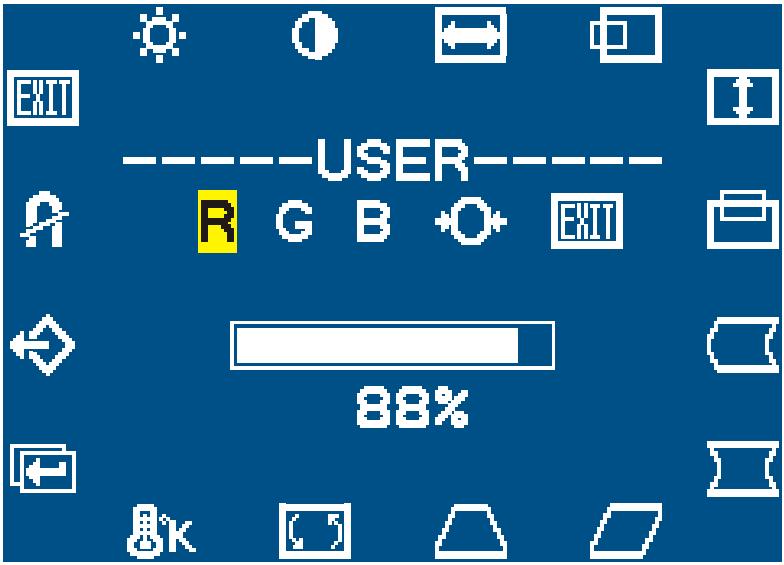

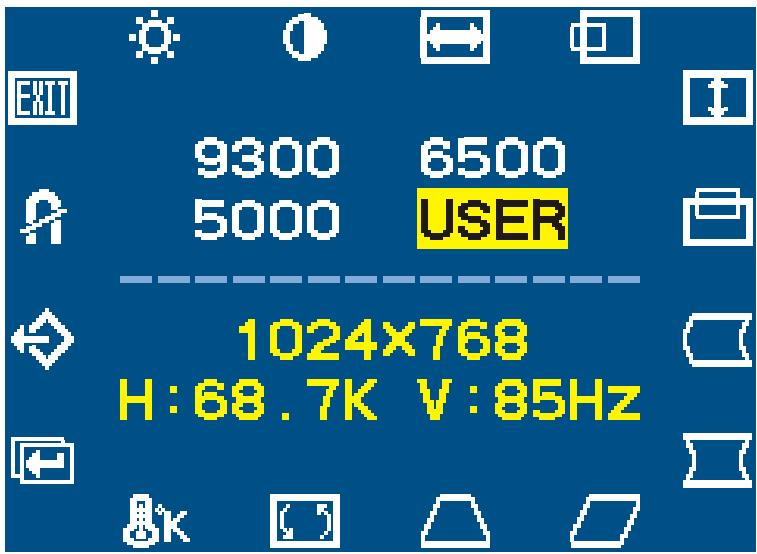

1. Entrez la fonction (Temp. de couleur) qui vous permet de sélectionner trois températures de couleur (9300, 6500 et 5000) ou l'utilisateur qui fait la température de couleur désirée

Cliquez sur pour sélectionner 9300, 6500, 5000 ou USER (utilisateur) et ensuite cliquez sur. La sélection sera enregistrée et vous quitterez cette fonction. Si vous sélectionnez USER, R, G, B le fonction gain sera disponible. Cliquez sur pour sélectionner R, G, B, (réinitialiser par défaut), et ensuite cliquez sur.

Cliquez sur pour ajuster le gain (R, G ou B), ensuite cliquez sur. Cliquez sur pour sélectionner, ensuite cliquez sur pour enregistrer et quitter cette fonction.

Description des fonctions OSD

Icône	Fonction	Description
	Brilliance	Ajuste la brillance d'affichage
	Contraste	Ajuste le contraste d'affichage
	Taille H.	Augmente ou réduit la largeur d'image
	Position H.	Déplace l'image vers la gauche ou la droite.
	Taille V.	Augmente ou réduit la hauteur d'image.
	Position V.	Déplace l'image vers le haut ou le bas.
	Balance de broche	Ajuste chaque côté de la pelote.
	Pelote	Ajuste la portion concave et convexe de l'image.
	Parallélogramme	Ajuste l'inclinaison des côtés affichés vers la gauche ou la droite.
	Trapézoïde	Ajuste la largeurs du sommet et de la base.
	Rotation	Ajuste la rotation de l'image.
	Température de couleur	Ajuste l'option pour obtenir des couleurs plus vives.
9300	CIE coordinate 9300 Color Temperature	Sélectionnez cette option pour définir le moniteur à la valeur CIE 9 3 0 0 de la température de couleur.
6500	CIE coordinate 6500 Color Temperature	Sélectionnez cette option pour définir le moniteur à la valeur CIE 65 0 0 de la température de couleur.
5000	CIE coordinate 5000 Color Temperature	Sélectionnez cette option pour définir le moniteur à la valeur CIE 50 0 0 de la température de couleur.
R	Red Gain	Utiliser cette option pour ajuster le gain rouge.
G	Green Gain	Utiliser cette option pour ajuster le gain vert.
B	Blue Gain	Utiliser cette option pour ajuster le gain bleu.
+	Rest	Réinitialisiez le paramètre des trois couleurs a la valeur par défaut.
	Advanced	Entrez la fonction du deuxième page
	Top Corner	Ajuste la distorsion dans le coin gauche et droit en haut de l'écran
	Button Corner	Ajuste la distorsion dans le coin gauche et droit en bas de l'écran
	Moire. H	Cette option est utilisé pour corriger le désalignement horizontal.
	Moire. V	Cette option est utilisé pour corriger le désalignement vertical.
	H. Convergence	Ajuste la convergence Horizontale
	V. Convergence	Ajuste la convergence Verticale
	Réinitialisation	Réinitialise les valeurs par défaut.
	Démagnetisation	Démagnetise l'écran pour réduire les impuretés de couleur.
	Quitter	Pour quitter le menu de rég;age écran.

Spécifications

Ecran
Taille	17"
Pas de horizontal	0.25 mm
Surface	Anti-Reflet
Zone d'Affichage(mm)	325 x 243 mm
Signal d'entrée
Video Sync.	RGB Analog 0.7Vp-p / 75 Ohm
	a. Séparé H/V, TTL (+/-)
	b. Composite H+V, TTL (+/-)
Fréquence de Balayage
Horizontale (KHz)	30 - 95
Verticale (Hz)	50 - 160
Résolution Max.	1600 x 1200
Cordon Signal
	Captif 15 broches, mini D-sub
Alimentation
Consummation	<105 W
Alimentation	100 - 240VAC, 50 /60Hz
Power Factor Control	Conforme à EPA Energy Star, VESA DPMS
Modes d'Affichage
Présélection	13
Utilisateur	15
Température Opérationnelle
Température ambiente	0 - 35 °C
Humidité Relative	10 - 90 %
Dimensions (L x W x H)
Incluant le pied	442 x 404 x 431 (mm)
Poids
Déballage	16.8 kgs (37.0 lbs )
Incluant le pied	19.8 kgs (43.6 lbs )

Dépannage

Veuillez vous référer aux solutions suivantes en cas de problème. Si le problème persiste, veuillez contacter votre service local/agréé.

Problème: levoyant d'allumage ne s'allume pas alors que le moniteur est en marche.

Vérifiez que le cordon d'alimentation soit bien connecté. Assurez-vous que la rallonge ou la prise multiple soit bien allumée si le moniteur est branché dessus.

Problème: il n'y a pas d'image sur l'écran.

Assurez-vous que l'ordinateur soit bien allumé. Assurez-vous que le connecteur en forme de D du câble vidéo soit bien connecté au port de l'adaptateur vidéo sur l'arête de l'ordinateur. Vérifiez que les contrôleurs de brillance et d'image ne soient pas mis sur la position la plus faible.

Problème: scintillement

Assurez-vous que le connecteur en forme de D du câble vidéo soit bien connecté au port de l'adaptateur vidéo sur l'arête de l'ordinateur.

Problème: l'image présente des motifs de vague ou rebondit.

Éloignez l'un des périhériques électriques du moniteur car il risque de provoquer une interférence. Veuillez vous référer à la déclaration FCC en début de ce mode d'emploi pour de plus amples détails sur les interférences d'affichage.

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
