THINKPAD T440P ULTRABOOK (20AN0070FR) - Ultrabook LENOVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ultrabook
Modèle	LENOVO THINKPAD T440P (20AN0070FR)
Processeur	Intel Core i5 ou i7 de 4ème génération
RAM	4 Go, extensible jusqu'à 16 Go
Stockage	HDD de 500 Go ou SSD de 128 Go/256 Go
Écran	14 pouces, résolution 1366 x 768 ou 1920 x 1080
Carte graphique	Intel HD Graphics 4400
Système d'exploitation	Windows 7 ou Windows 8 (préinstallé)
Connectivité	Wi-Fi, Bluetooth, ports USB 3.0, HDMI, Ethernet
Dimensions approximatives	33,8 x 23,5 x 2,1 cm
Poids	1,8 kg
Type de batterie	Batterie Li-ion, amovible
Autonomie	Jusqu'à 8 heures
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Garantie	1 an (varie selon le revendeur)
Compatibilités	Accessoires Lenovo, systèmes d'exploitation Windows
Fonctions principales	Idéal pour le travail, la navigation et les applications bureautiques
Sécurité	Lecteur d'empreintes digitales, TPM 1.2

FOIRE AUX QUESTIONS - THINKPAD T440P ULTRABOOK (20AN0070FR) LENOVO

Comment réinitialiser mon Lenovo ThinkPad T440p aux paramètres d'usine ?

Pour réinitialiser votre Lenovo ThinkPad T440p, redémarrez l'ordinateur et appuyez sur la touche F11 pendant le démarrage. Suivez les instructions à l'écran pour effectuer la réinitialisation aux paramètres d'usine.

Que faire si mon Lenovo ThinkPad T440p ne s'allume pas ?

Vérifiez d'abord que l'ordinateur est correctement branché et que la batterie est chargée. Si l'écran reste noir, essayez de retirer la batterie et de la remettre en place, puis tentez de redémarrer.

Comment résoudre des problèmes de connexion Wi-Fi sur mon Lenovo ThinkPad T440p ?

Assurez-vous que le Wi-Fi est activé via le bouton ou le commutateur sur le côté de l'ordinateur. Si le problème persiste, essayez de redémarrer votre routeur ou de réinstaller les pilotes réseau à partir du site Web de Lenovo.

Mon Lenovo ThinkPad T440p surchauffe, que dois-je faire ?

Vérifiez que les évents de ventilation ne sont pas obstrués. Utilisez un compresseur d'air pour nettoyer la poussière à l'intérieur. Si le problème persiste, envisagez de faire vérifier le système de refroidissement par un professionnel.

Comment mettre à jour le système d'exploitation sur mon Lenovo ThinkPad T440p ?

Pour mettre à jour Windows, allez dans 'Paramètres' > 'Mise à jour et sécurité' > 'Windows Update' et cliquez sur 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Que faire si le clavier de mon Lenovo ThinkPad T440p ne fonctionne pas ?

Essayez de redémarrer l'ordinateur. Si le problème persiste, vérifiez si des mises à jour des pilotes sont disponibles. Vous pouvez également essayer de connecter un clavier externe pour voir si le problème vient du matériel.

Comment augmenter la capacité de stockage de mon Lenovo ThinkPad T440p ?

Vous pouvez augmenter la capacité de stockage en ajoutant un disque dur ou un SSD. Ouvrez le panneau de maintenance au bas de l'ordinateur et suivez les instructions du manuel d'utilisateur pour effectuer l'installation.

Comment vérifier la mémoire RAM de mon Lenovo ThinkPad T440p ?

Pour vérifier la mémoire RAM, ouvrez le 'Gestionnaire de tâches' (Ctrl + Shift + Échap), puis allez dans l'onglet 'Performance' et sélectionnez 'Mémoire' pour voir l'utilisation et la capacité totale de la RAM.

Comment réinstaller le pilote de la carte graphique sur mon Lenovo ThinkPad T440p ?

Allez dans le 'Gestionnaire de périphériques', trouvez votre carte graphique, faites un clic droit et sélectionnez 'Désinstaller'. Redémarrez ensuite votre ordinateur, et Windows réinstallera automatiquement le pilote.

Mon Lenovo ThinkPad T440p affiche un écran bleu, que faire ?

Un écran bleu indique généralement un problème matériel ou logiciel. Notez le code d'erreur affiché et recherchez des solutions spécifiques. Vous pouvez également essayer de démarrer en mode sans échec pour diagnostiquer le problème.

MODE D'EMPLOI THINKPAD T440P ULTRABOOK (20AN0070FR) LENOVO

Remarque : Avant d'utiliser le presente document et le produit associé, prenez connaissance des informations suivantes :

• Consignes de sécurité, Déclaration de garantie et Guide de configuration
  Regulatory Notice
• « Consignes de sécurité » à la page vi
  Annexe E « Remarques » à la page 171

Les versions actualisées des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration et Regulatory Notice sont disponibles sur le site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/UserManual

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat « General Services Administration » (« GSA »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Table des matieres

A litre en premier v

Consignes de sécurité. vi

Conditions nécessitant une intervention immédiate. vii

Consignes de sécurité . vii

Chapitre 1. Présentation du produit. . . 1

Localisation des commandes, des connecteurs et des voyants de l'ordinateur. 1

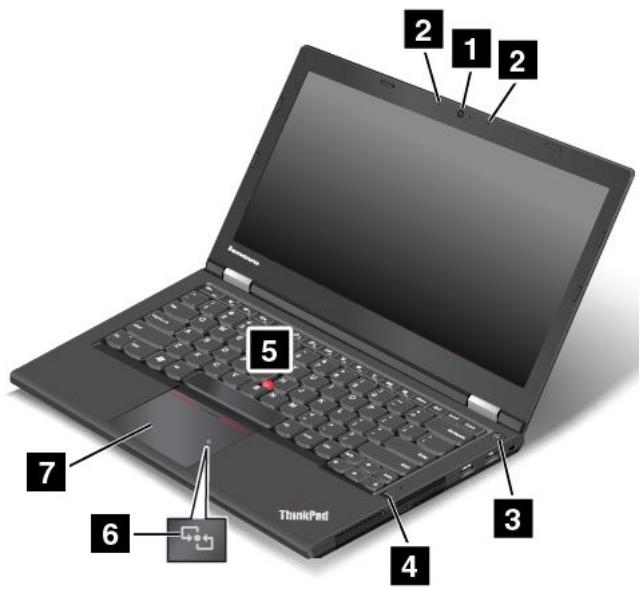

Vue avant. 1

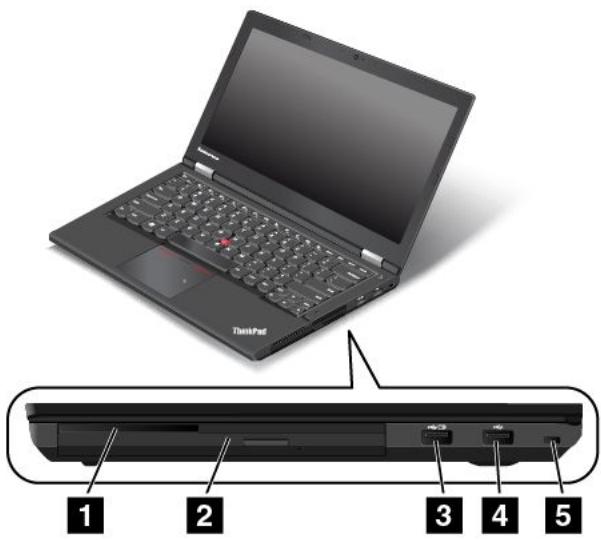

Vuelcotoedroit. 3

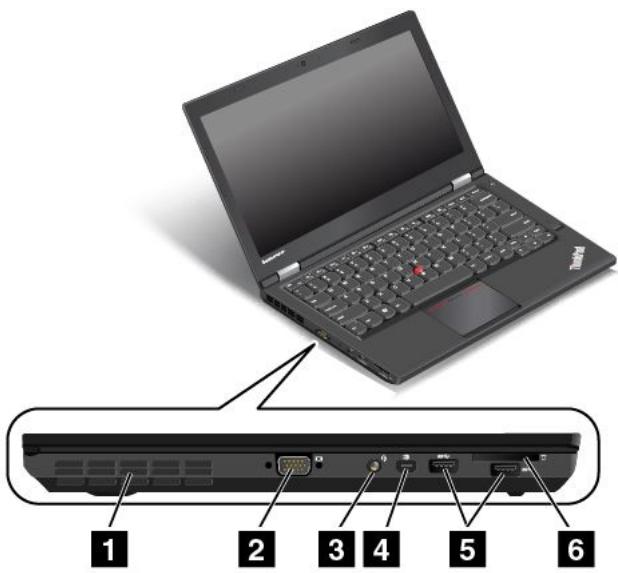

Vuede cotégauche. 5

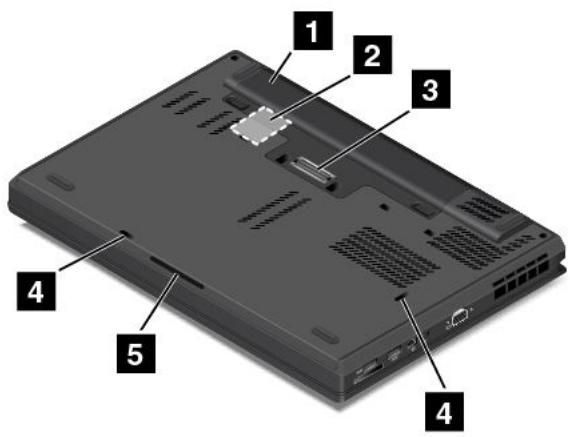

Vue de dessous 6

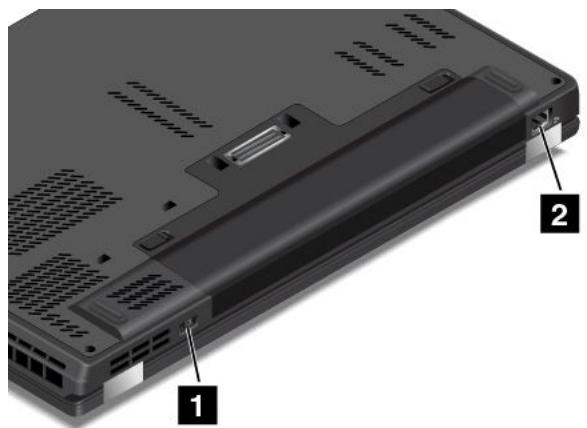

Vue arriere 7

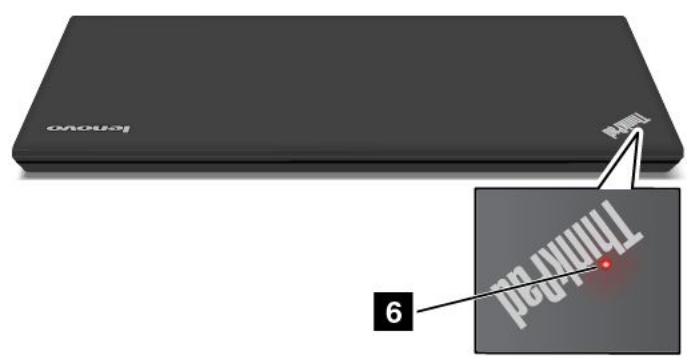

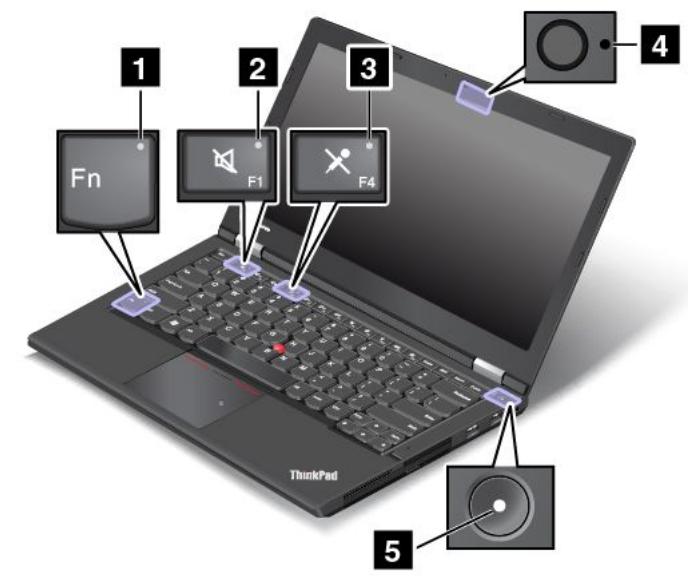

Voyants d'etat 9

Localisation des informations importantes relatives au produit 10

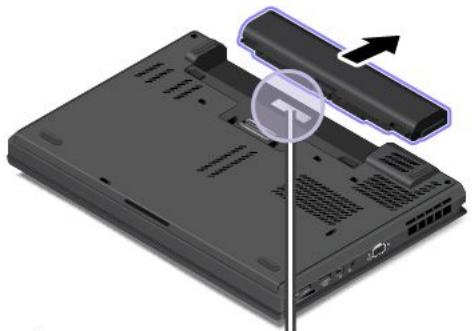

Type de machine et informations sur le modele. 10

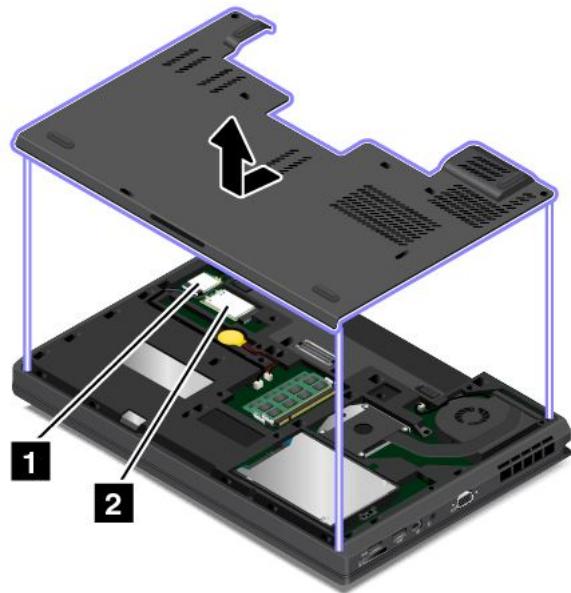

Informations sur l'identification FCC et la certification IC 10

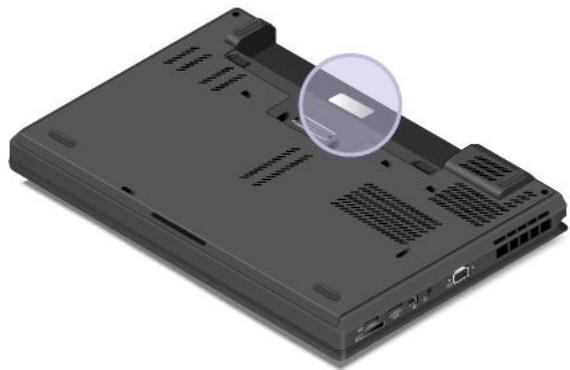

Informations sur le certificat d'authenticité . ． 11

Étiquette produit authenticate Microsoft ．．． 12

Fonctions. 12

Spcifications 14

Environnement d'exploitation 14

Programmes Lenovo 15

Accès aux programmes Lenovo sous Windows 7 15

Accès aux programmes Lenovo sous Windows 8 ou sous Windows 8.1 17

Présentation des programmes Lenovo 17

Chapitre 2. Utilisation de votre ordinateur 21

Enregistrement de votre ordinateur. 21

Touches spéciales 24

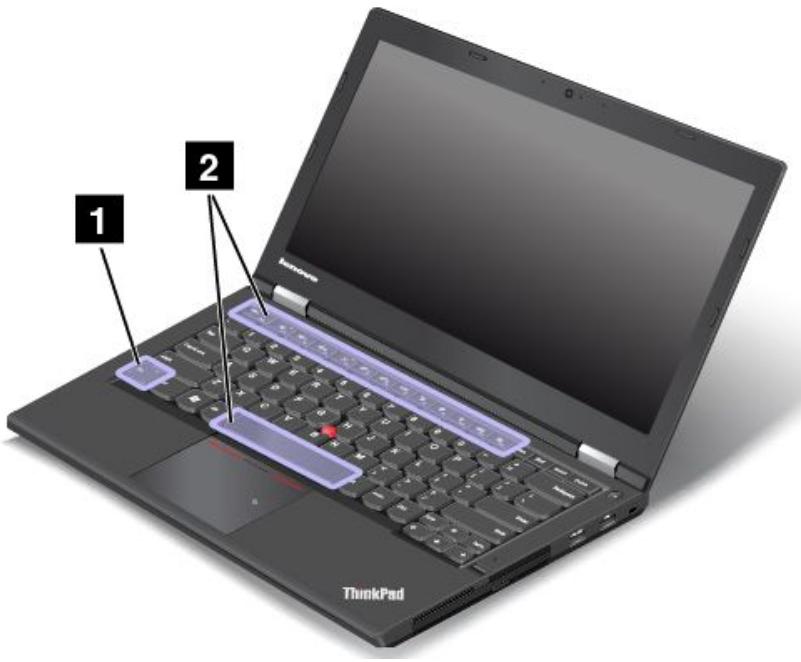

Touches de fonction et combinaisons detouches 24

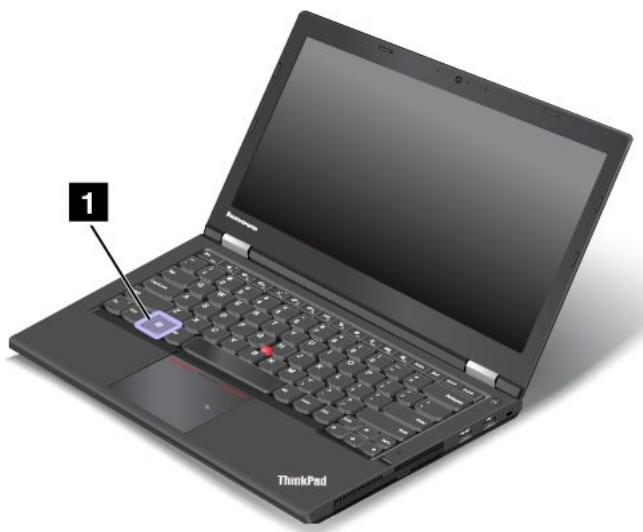

Touche Windows 25

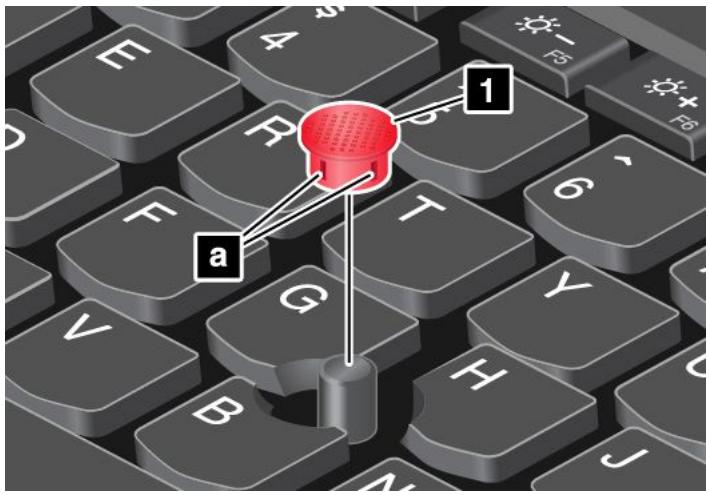

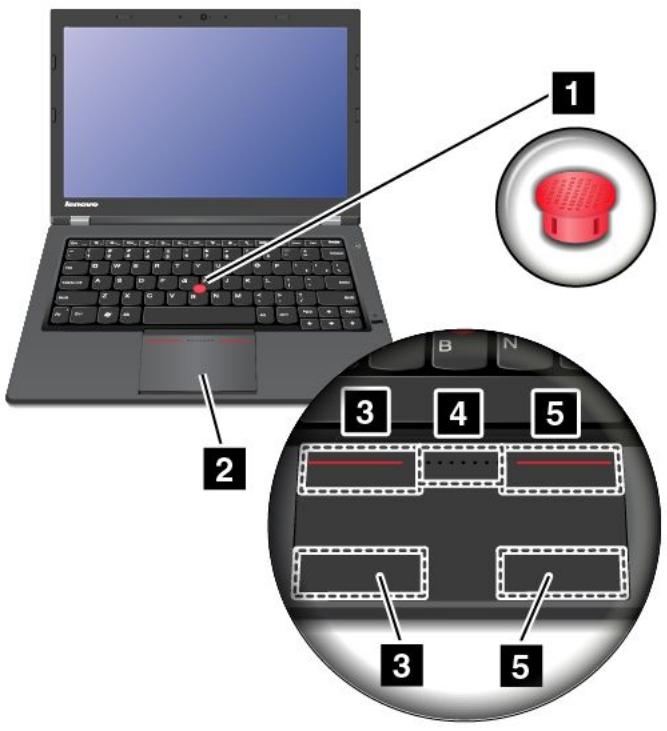

Utilisation du dispositif de pointage ThinkPad 26

Gestion de l'alimentation. 27

Vérification de l' état de la batterie 27

Utilisation du boitier d'alimentation 28

Chargement de la batterie 29

Augmentation de la durée de vie de la batterie. 29

Gestion de la charge de la batterie 29

Modes d'économie d'énergie 29

Connexion au reseau 30

Connexions Ethernet 31

Connexions sans fil 31

Présentations et multimédia 35

Modification des paramètres d'affichage. 35

Connexion d'un projecteur ou d'un écran externe. 35

Définition d'une représentation 38

Utilisation du double affichage 38

Utilisation de la fonction de gestion graphique NVIDIA Optimus 39

Utilisation des dispositifs audio 39

Utilisation de laamera 40

Utilisation de l'unité de disque optique 40

Utilisation d'une carte Flash Media. 41

Chapitre 3. Vous et votre ordinateur . 43

Accessibilité et comport 43

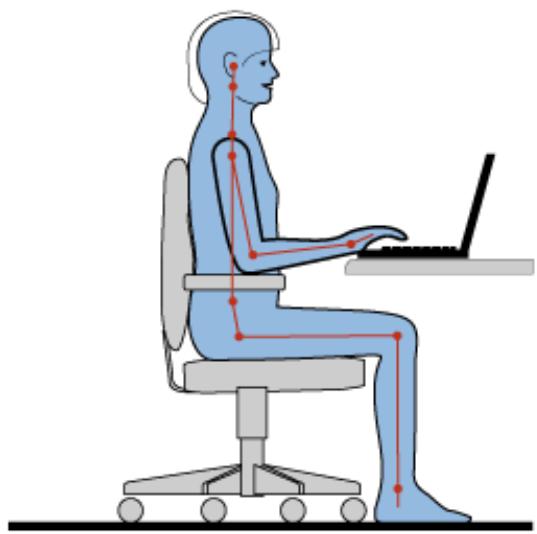

Informations relatives à l'ergonomie 43

Confort. 44

Informations d'accessibilité 45

Voyager avec votre ThinkPad 45

Conseils pour voyageer. 45

Accessoires de voyage 46

Chapitre 4. Sécurité 47

Utilisation de mots de passer 47

Saisie de mots de salle 47

Mot de passer à la mise sous tension 47

Mot de passage superviseur 48

Mots de passer d'accès au disque dur. 50

Sécurité du disque dur 52

Configuration du processeur de sécurité 53

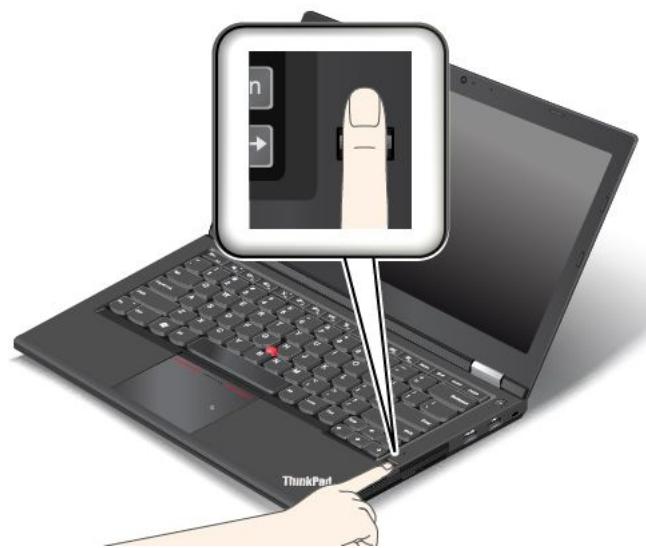

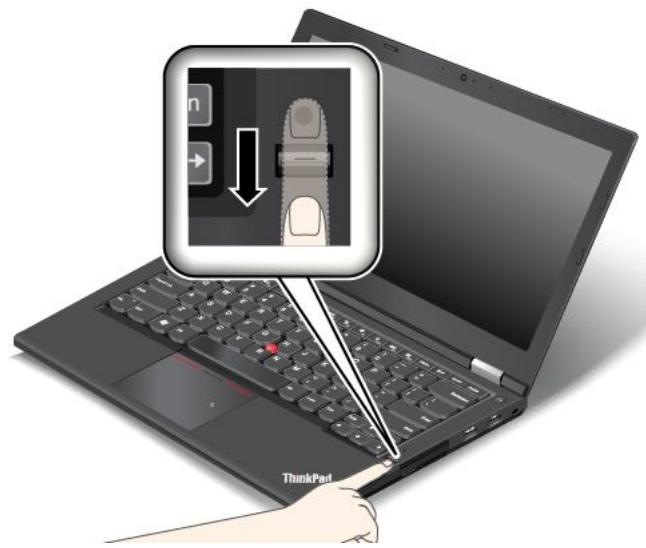

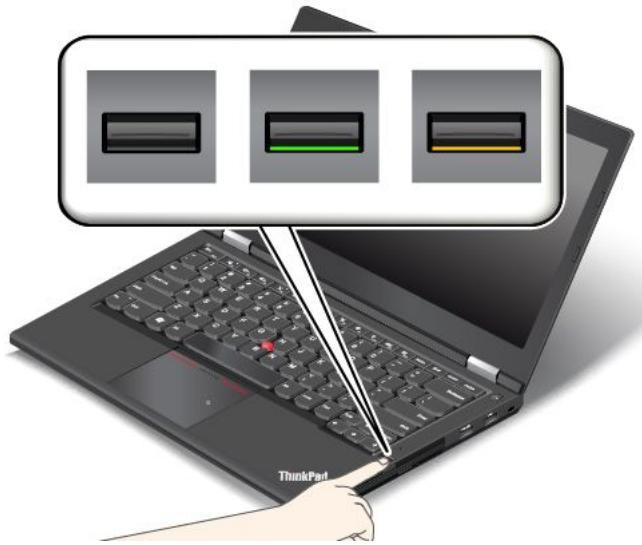

Utilisation du lecteur d'empreintes digitales 54

Consignes de suppression de données du disque dur ou de l'unité SSD 57

Utilisation de pare-feu. 58

Protection des données contre les virus. 58

Chapitre 5. Présentation générale de la récupération 61

Présentation de la récapuéRATION sous Windows 7. 61

Création et utilisation d'un support de récepuration. 61

Execution d'opérations de sauvegarde et de récepération 62

Utilisation de l'espace de travail Rescue and Recovery 63

Création etutilisation d'un support derécupérationd'urgence 64

Réinstallation des pilotes de périhérique et des programmes préinstallés 65

Résolution des incidents de récapération 66

Présentation de la récapération sous les systèmes d'exploitation Windows 8 et Windows 8.1 66

Actualisation de votre ordinateur. 67

Réinitialisation des paramètres par défaut de la vente ordinateur 67

Utilisation des options de démarrage avancées 68

Récupération de votre système d'exploitation si Windows 8 ou Windows 8.1 ne démarre pas 68

Création etutilisation d'un support derécupération. 68

Chapitre 6. Remplacement de périhériques 71

Protectionantistatique 71

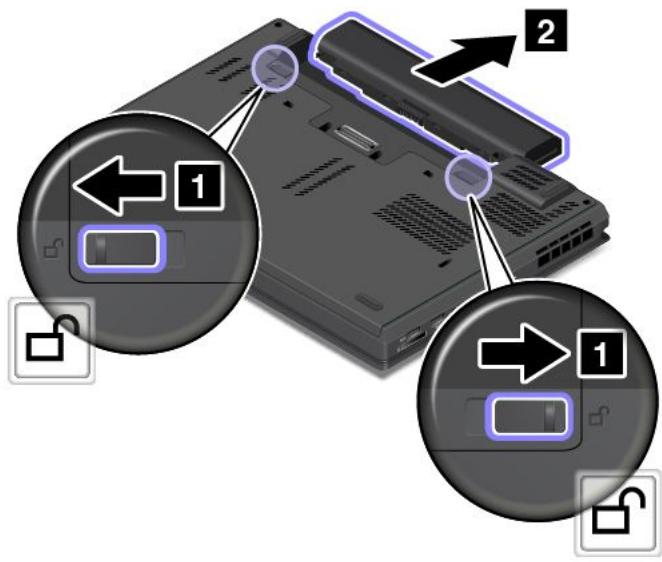

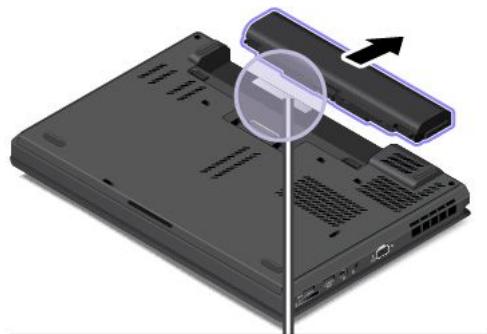

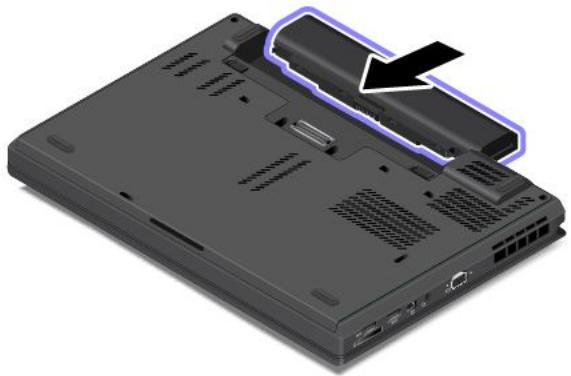

Remplacement de la batterie 71

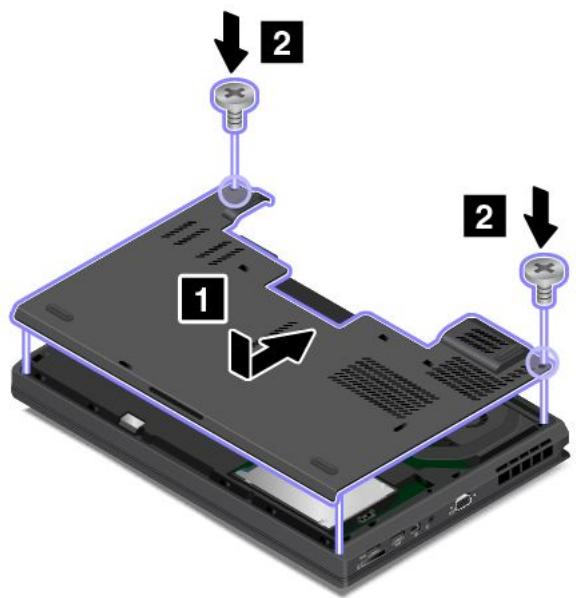

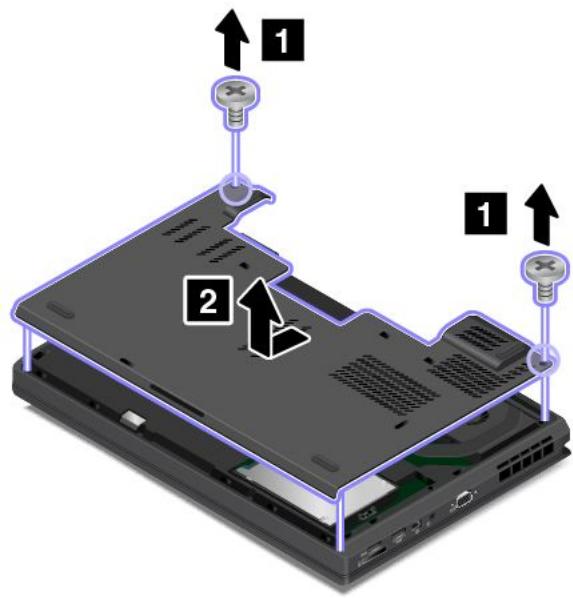

Remplacement du cache de la base 73

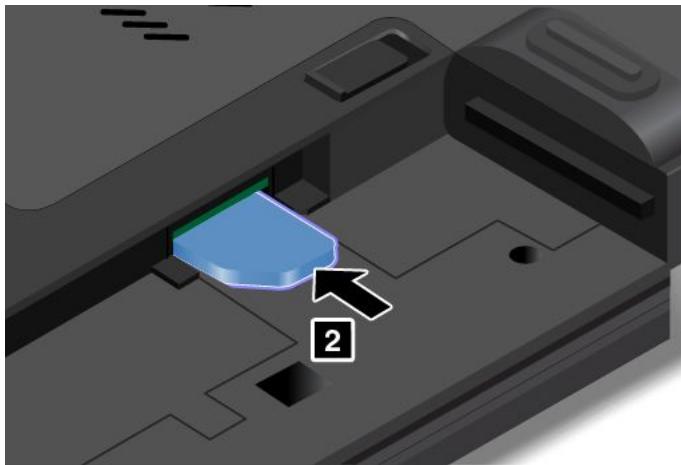

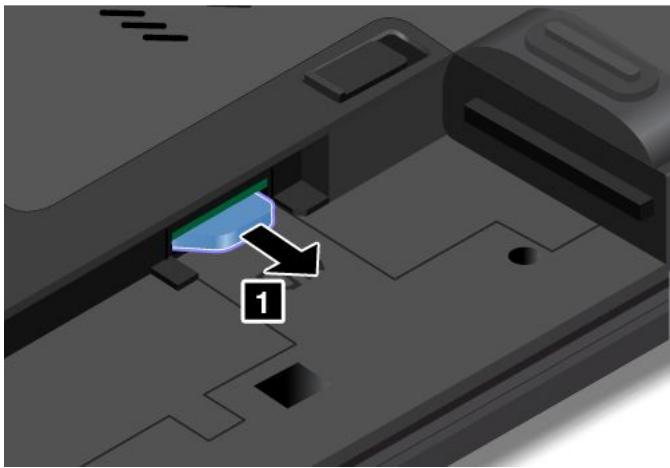

Installation ou remplacement de la carte SIM. 74

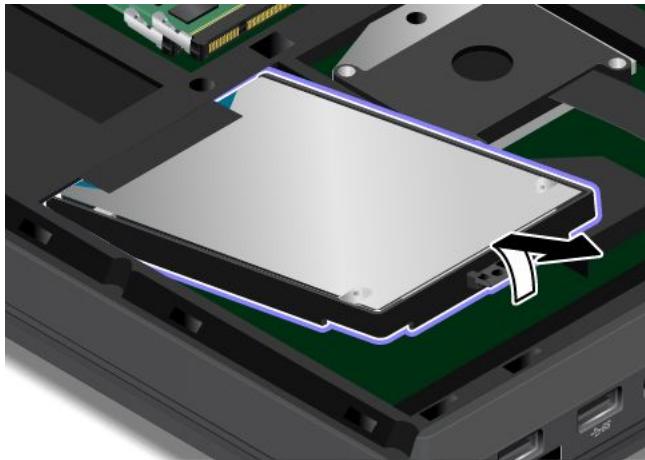

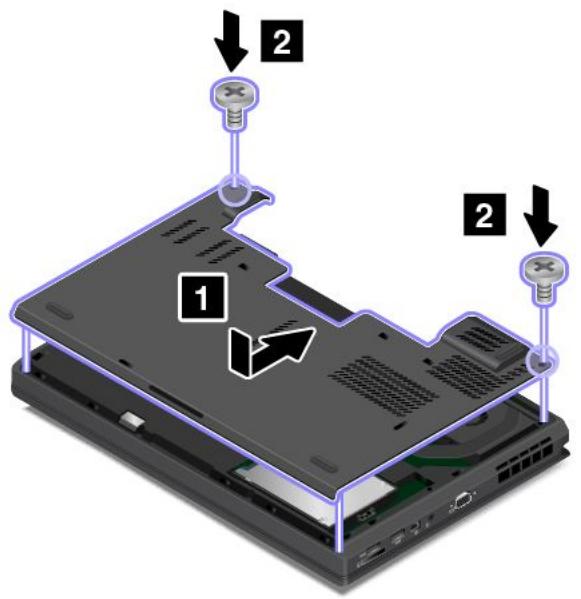

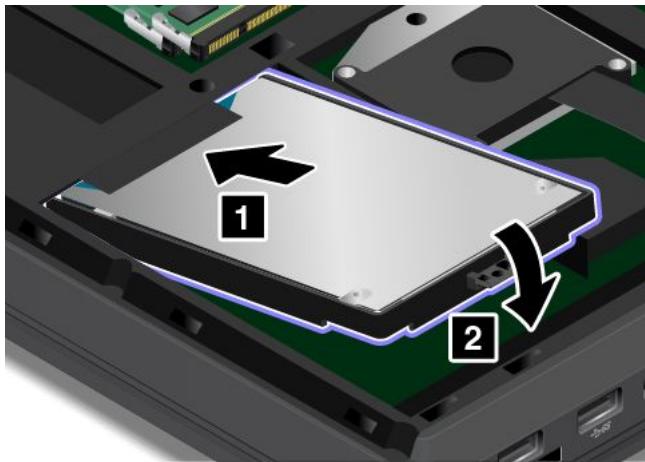

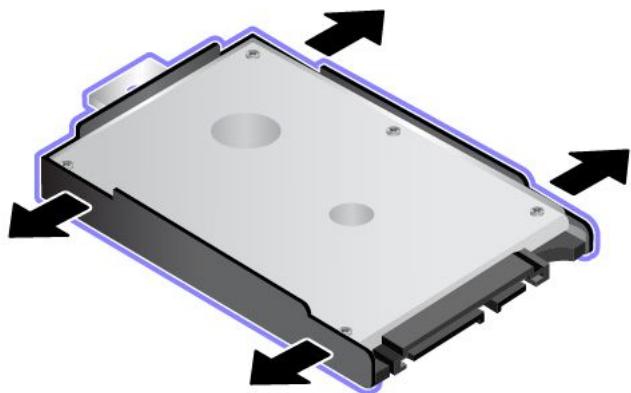

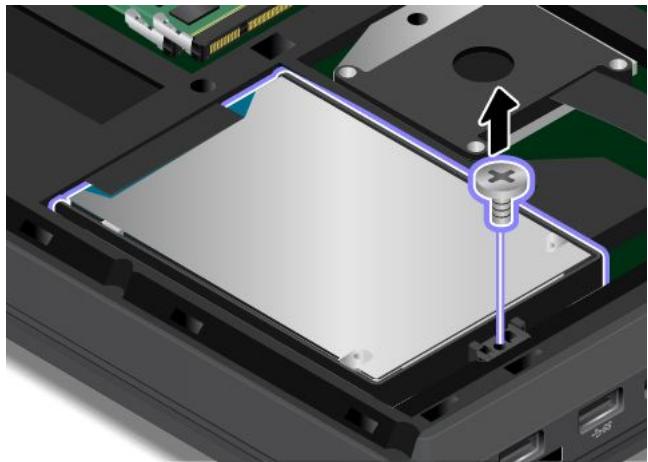

Remplacement de l'unité de disque dur ou de l'unité SSD 75

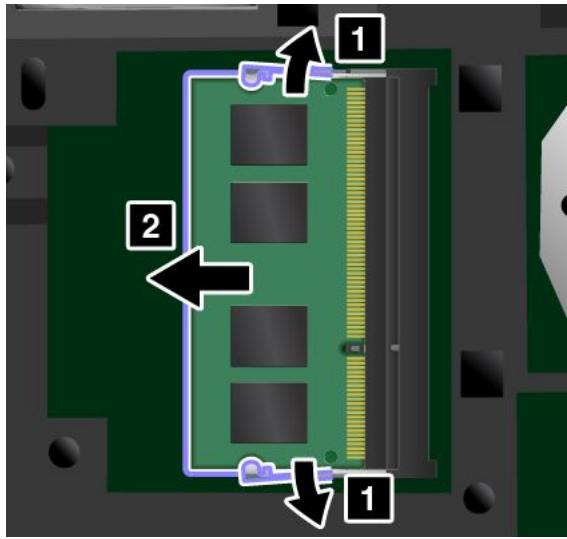

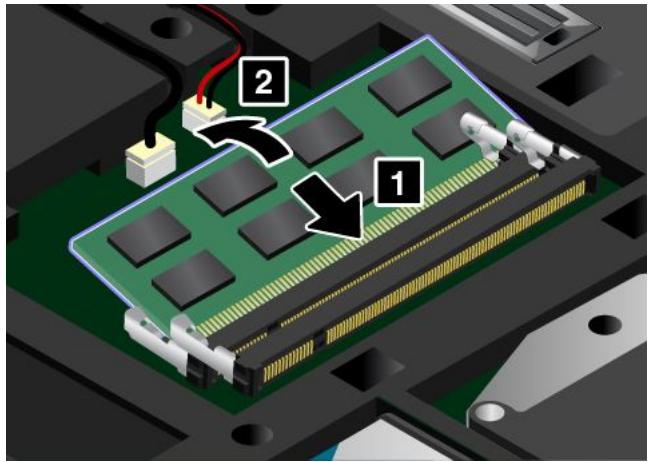

Remplacement d'un module de mémoire 78

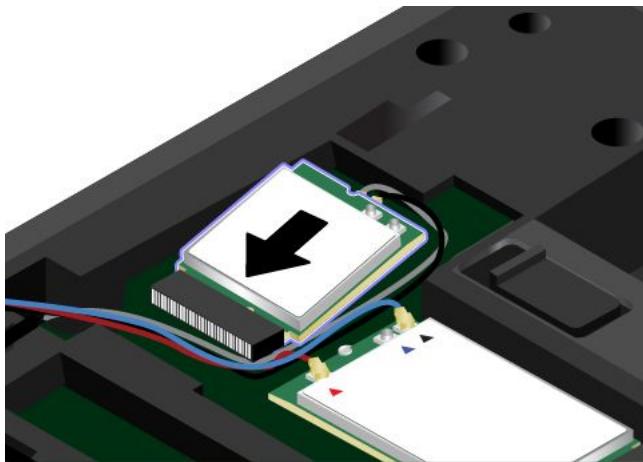

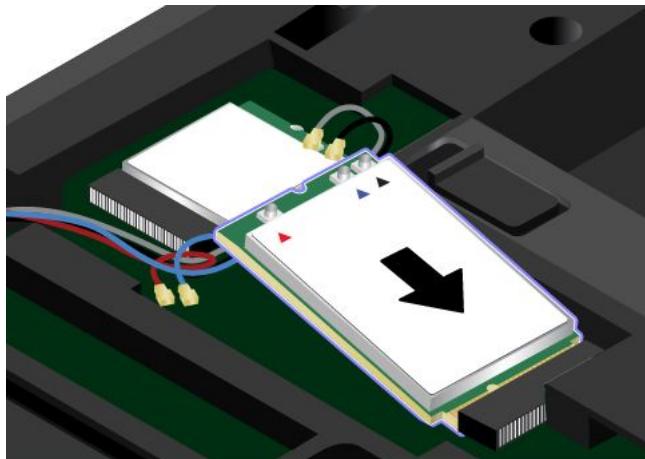

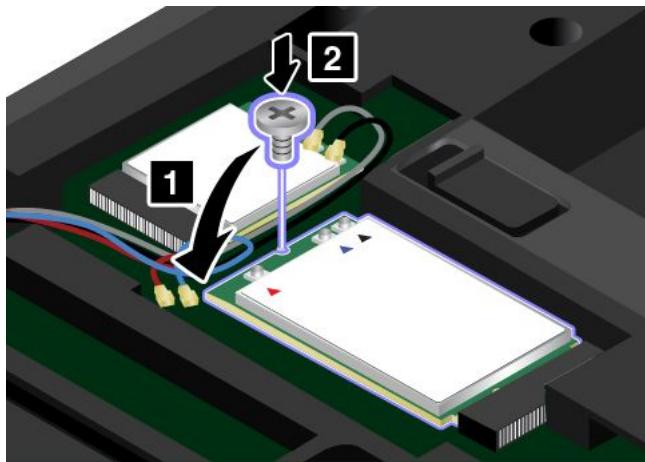

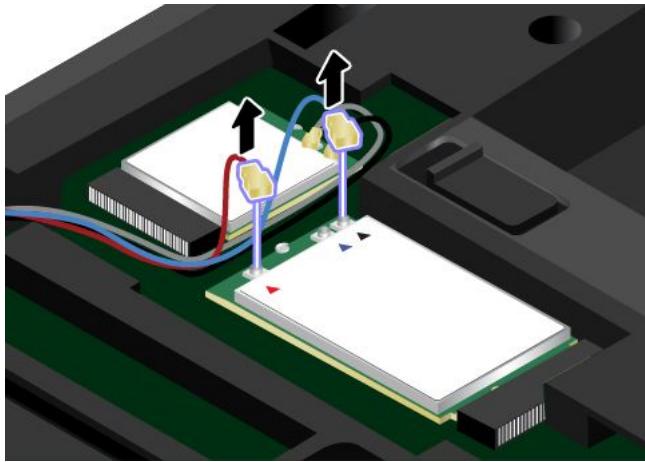

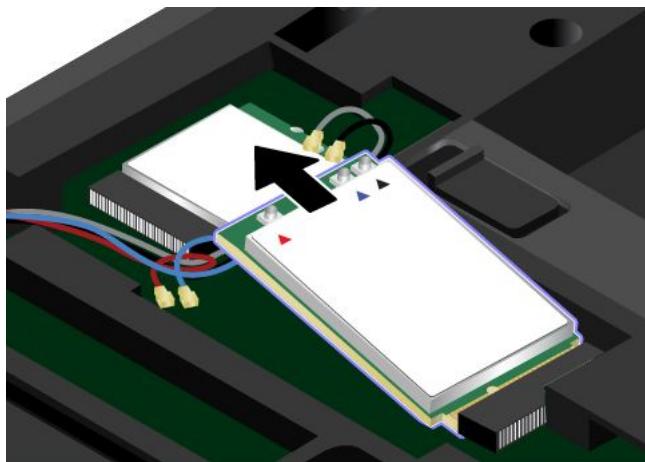

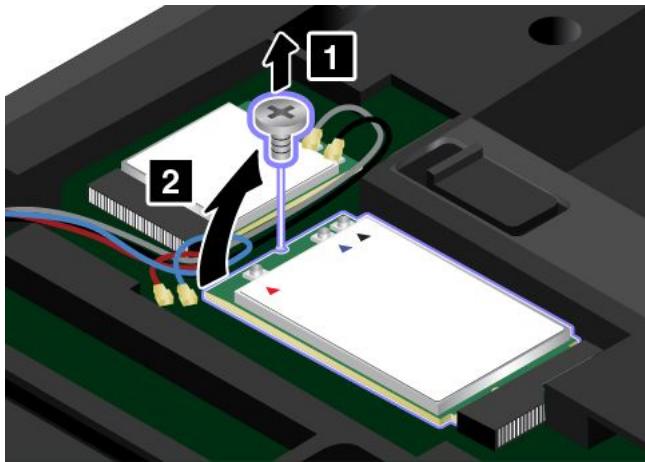

Remplacement de la carte reseau local sans fil M.2 80

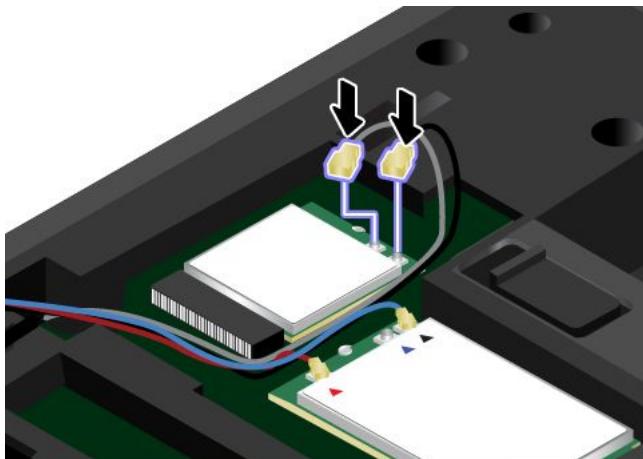

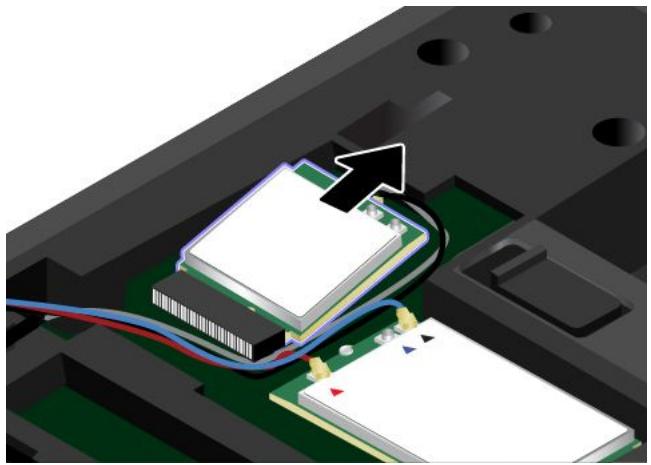

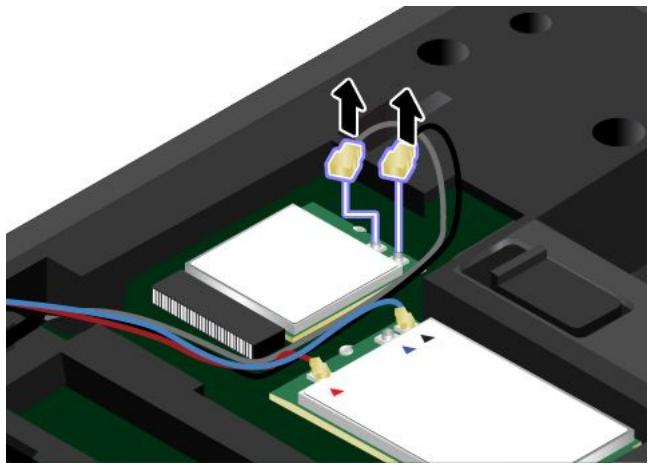

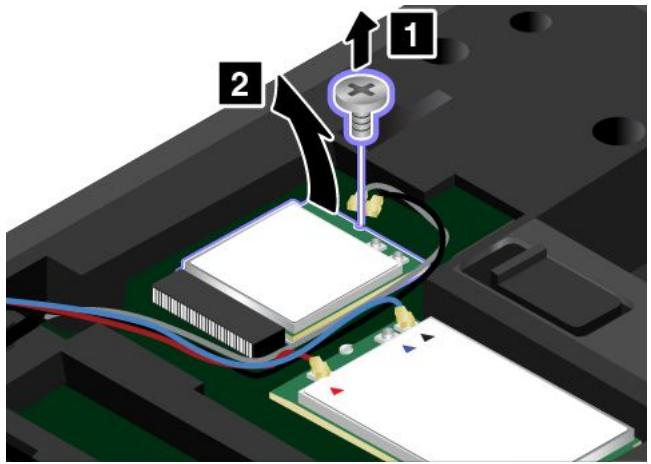

Installation ou remplacement de la carte reseau etendu sans fil M.2 84

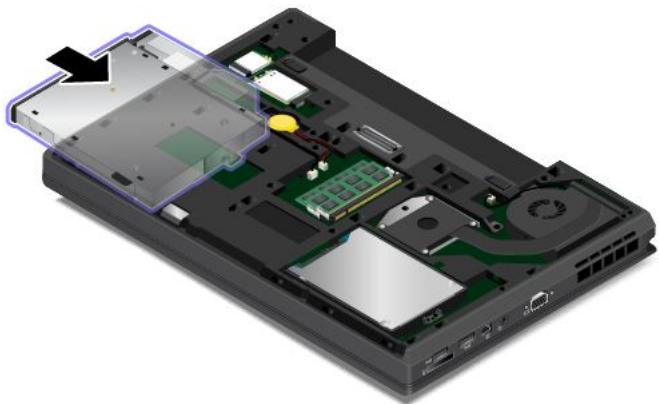

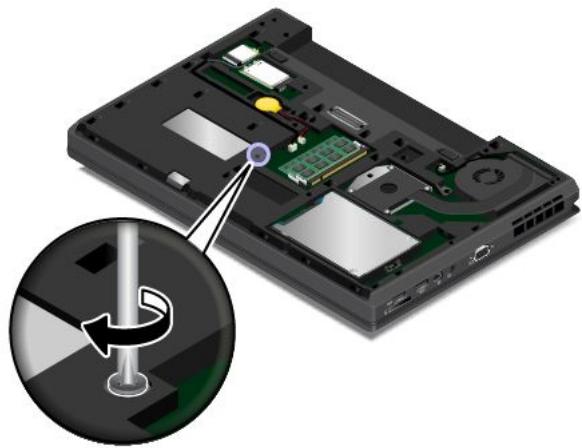

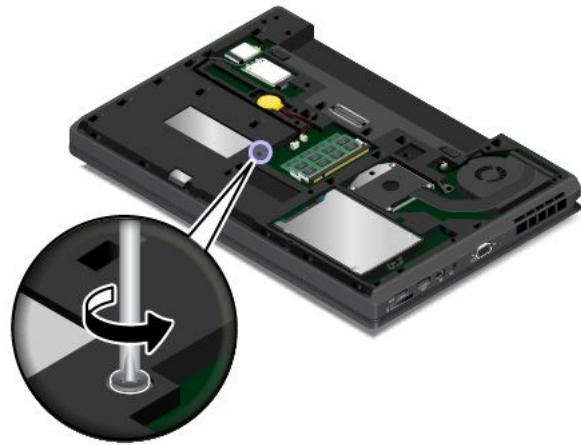

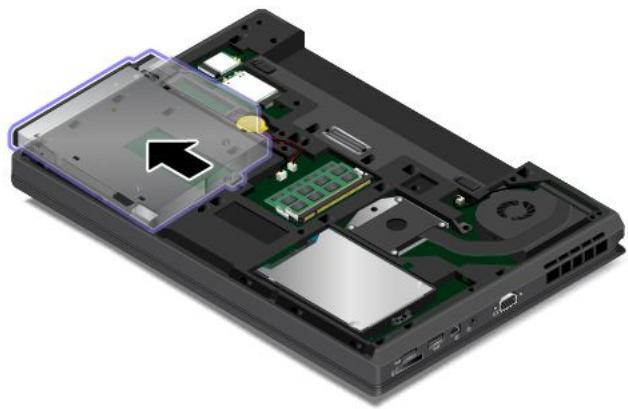

Remplacement du péripérisque Ultrabay 87

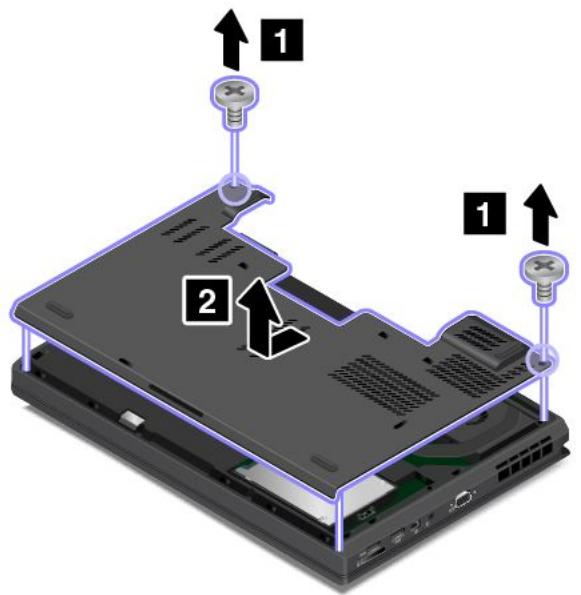

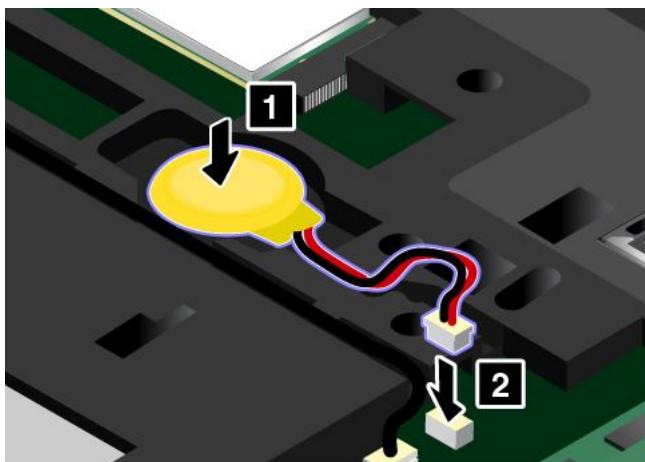

Remplacement de la batterie à pile cellulaire. 90

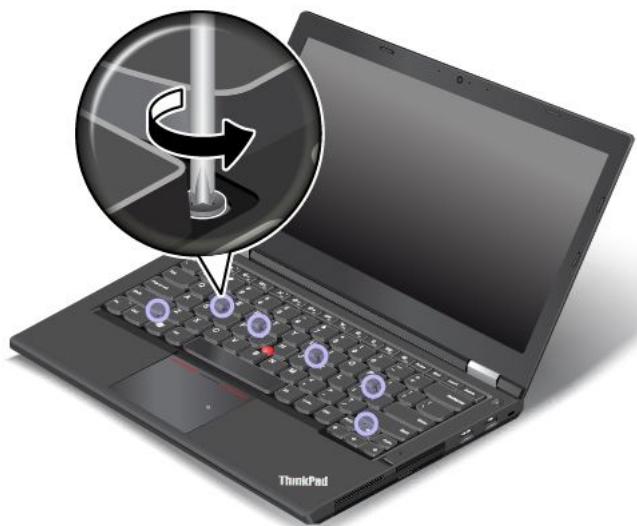

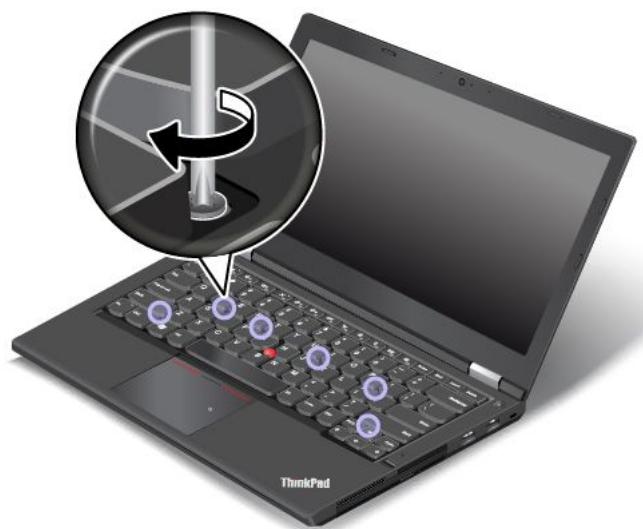

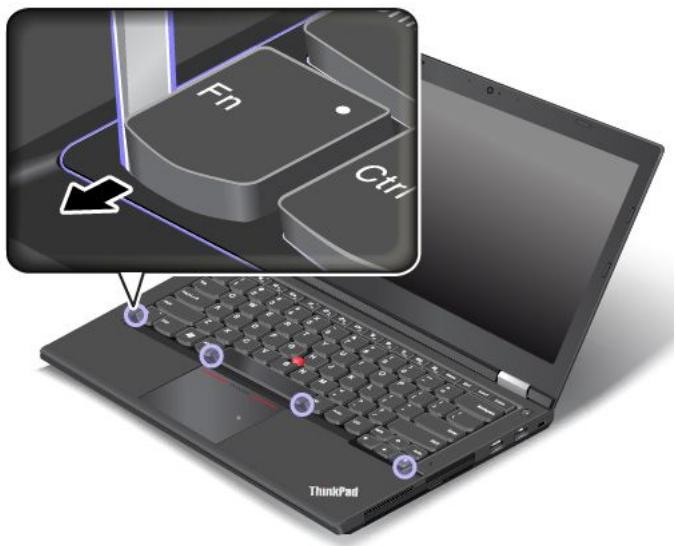

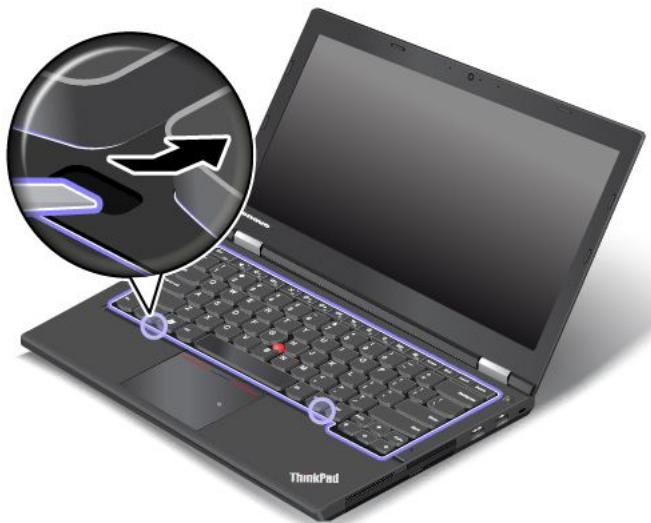

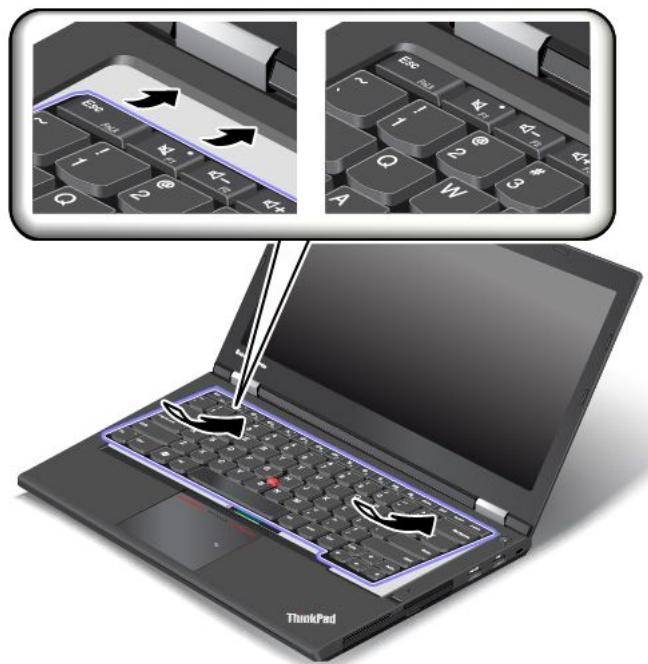

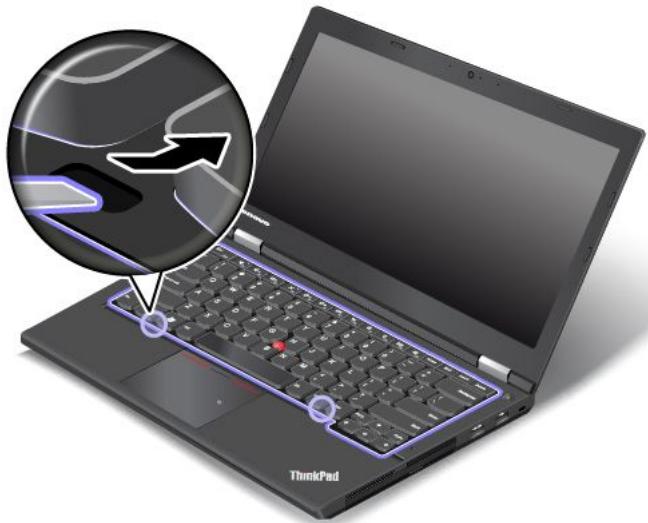

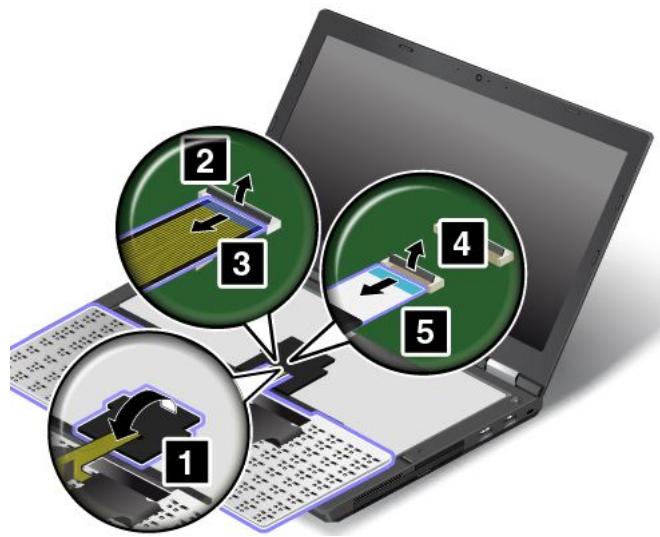

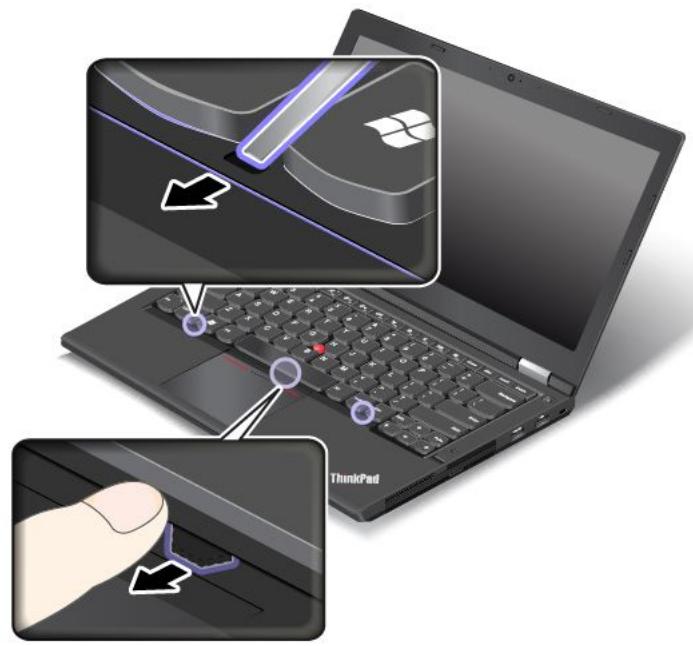

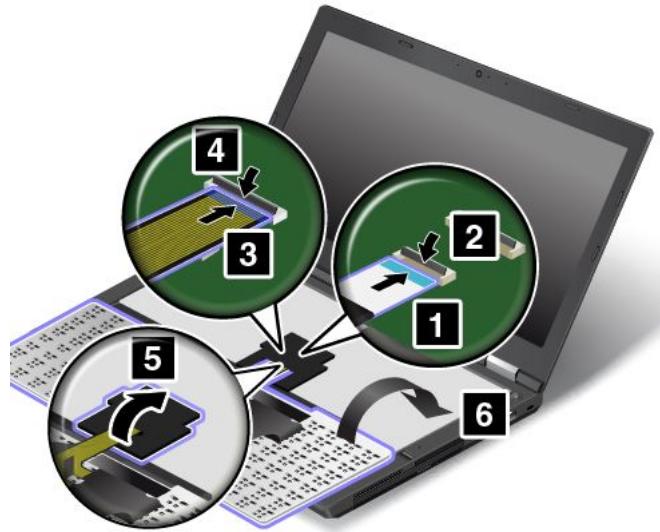

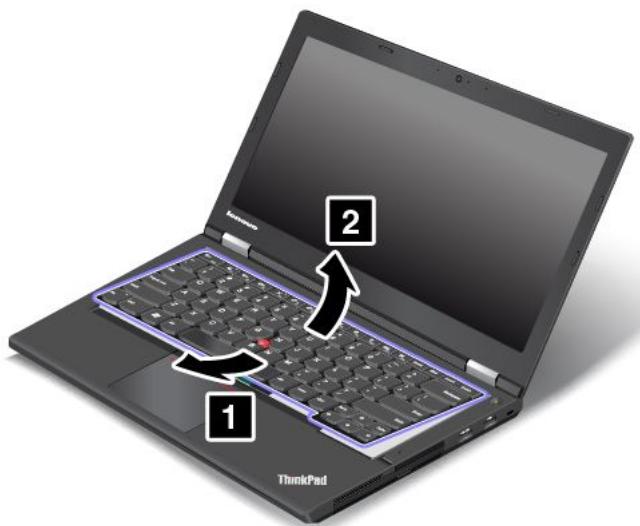

Remplacement du clavier 92

Chapitre 7. Etendre les possibilités de votre ordinateur 99

Recherche d'options ThinkPad 99

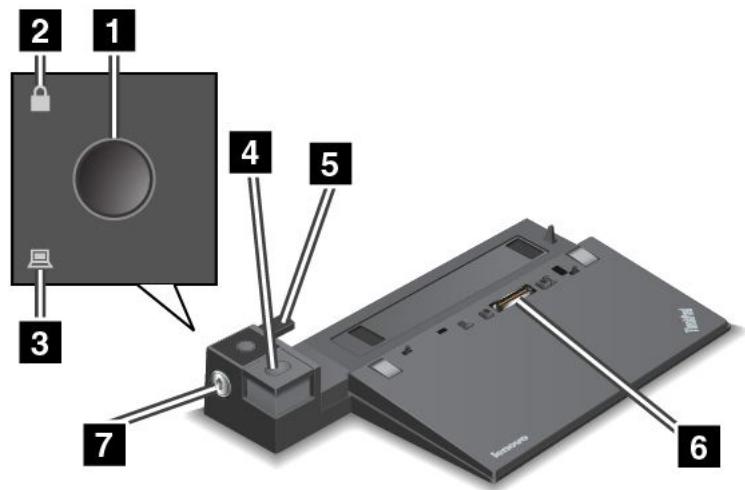

Stations d'accueil ThinkPad 99

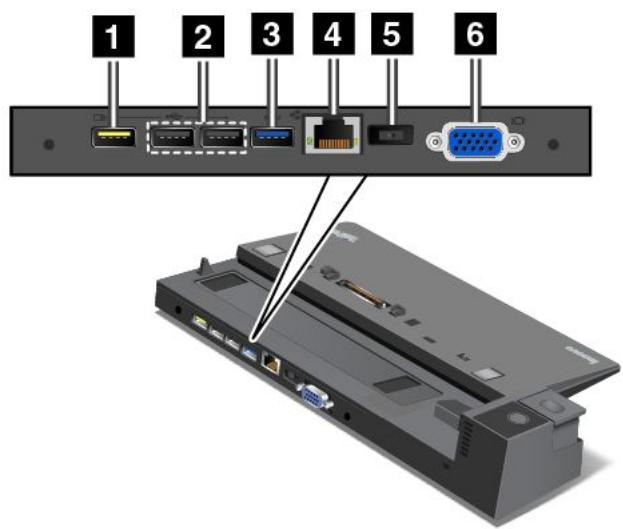

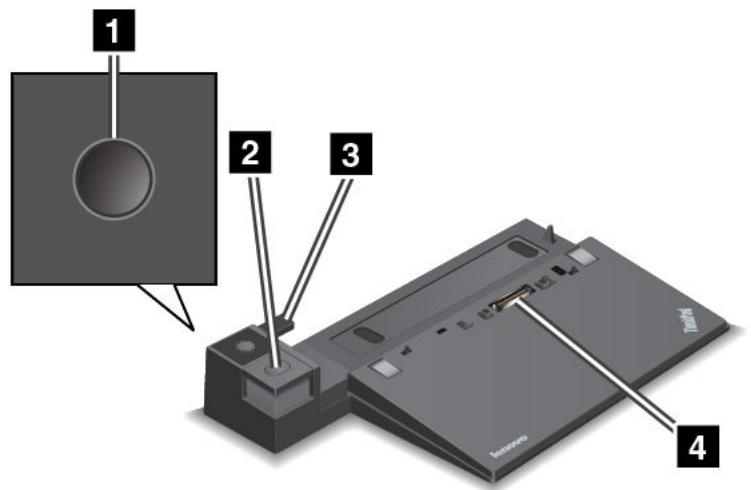

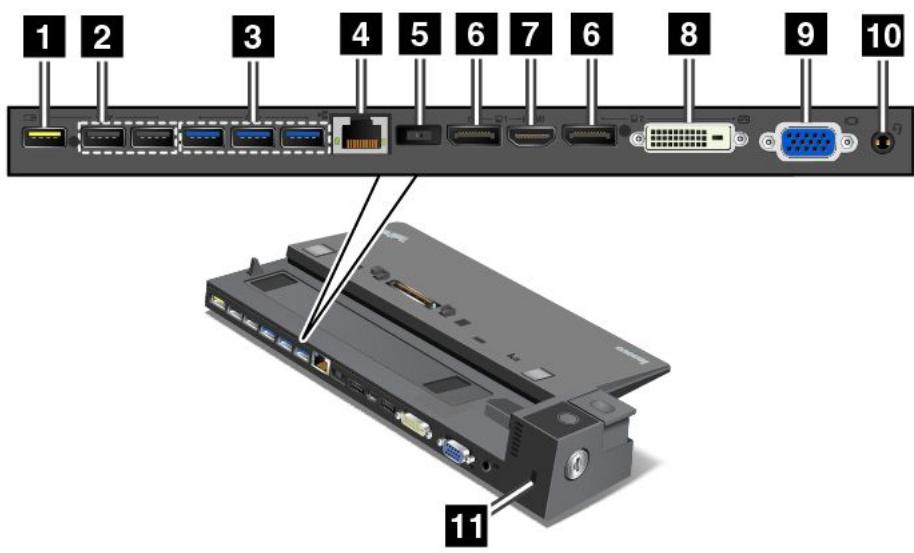

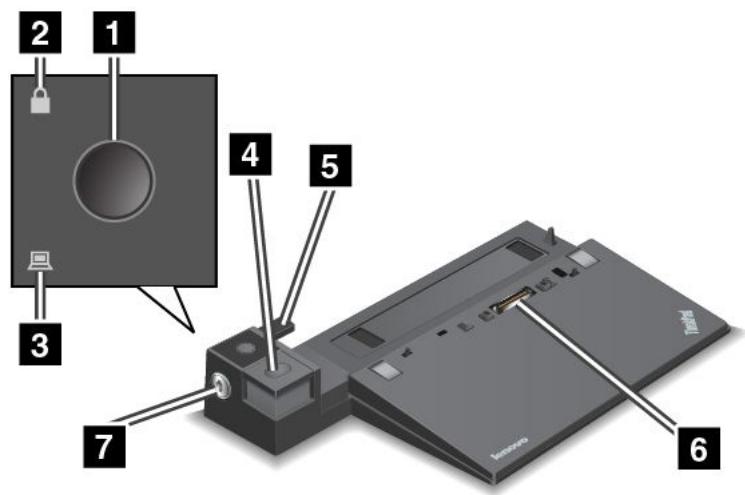

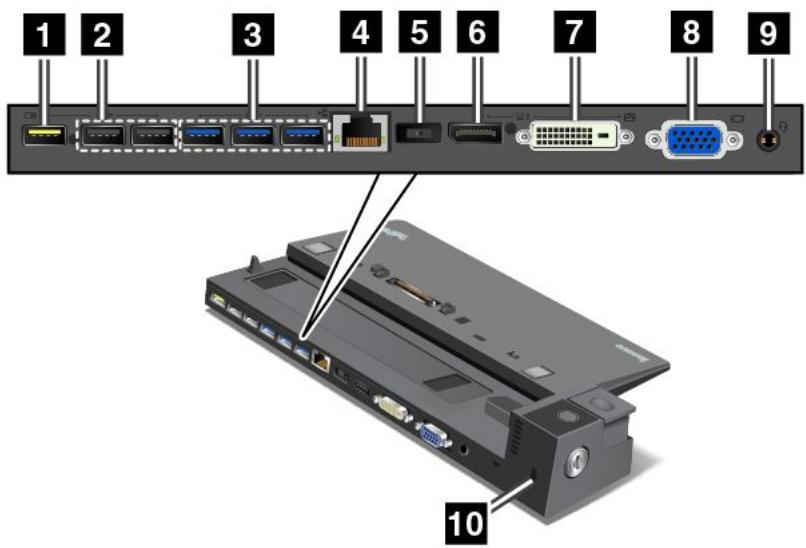

Emplacement des connecteurs et commandes sur les stations d'accueil ThinkPad. 99

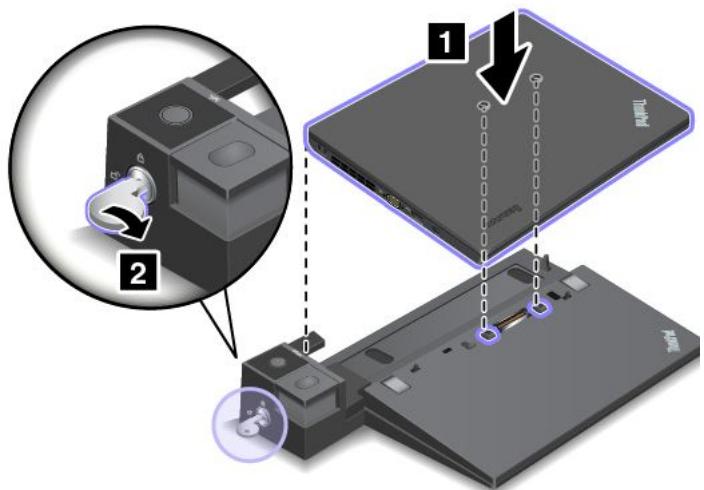

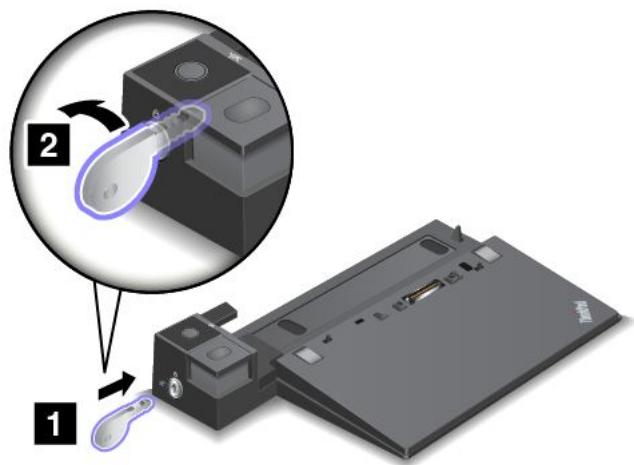

Connexion d'une station d'accueil ThinkPad 105

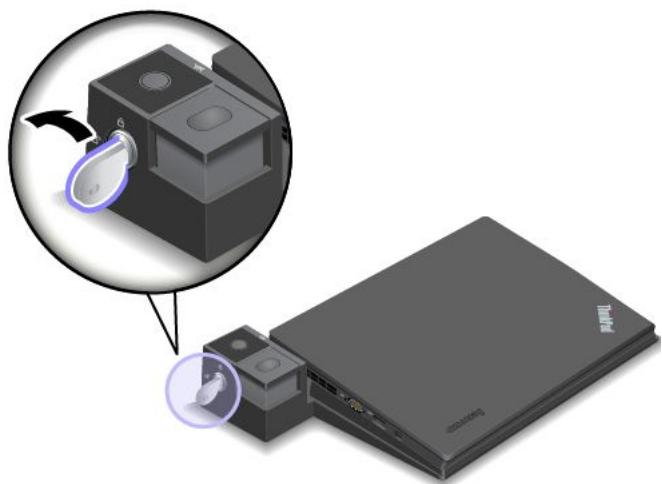

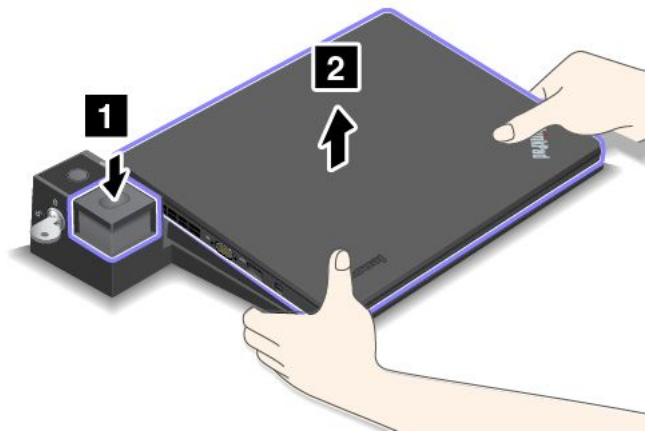

Déconnexion d'une station d'accueil ThinkPad 105

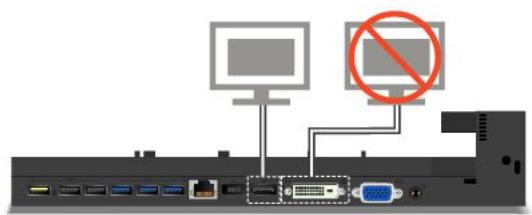

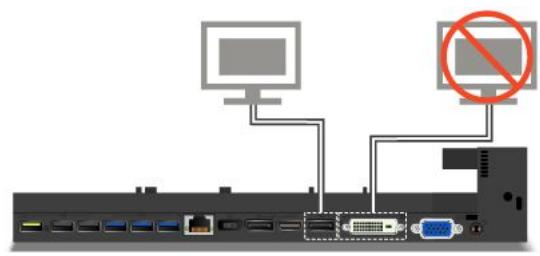

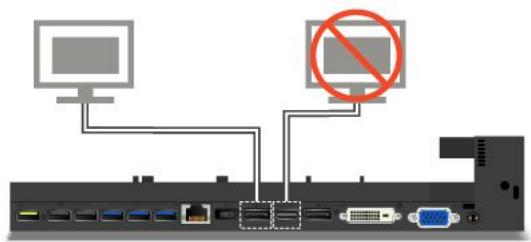

Connexion d'écrans externes à la station d'accueil 106

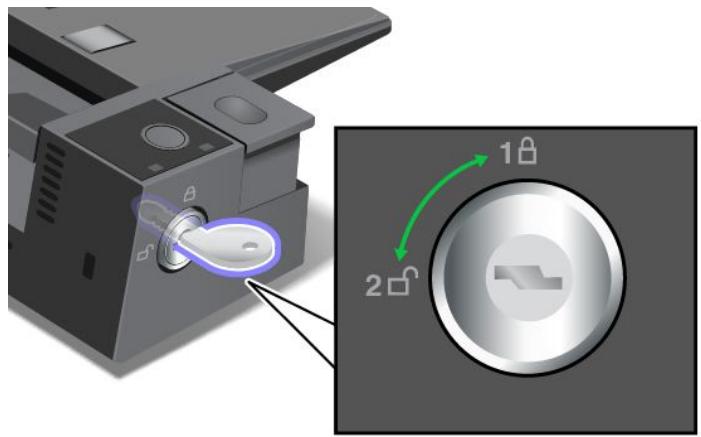

Dispositifs de sécurité 107

Chapitre 8. Configuration avancée . 109

Installation d'un nouveau système d'exploitation 109

Installation du système d'exploitation Windows 7 109

Installation du système d'exploitation Windows 8 ou Windows 8.1 110

Installation de pilotes de péripérisque 111

Utilisation du programme ThinkPad Setup. 111

Menu Main 112

Menu Config. 112

Menu Date/Time 119

Menu Security 119

Menu Startup 124

Menu Restart 126

Mise à jour du système UEFI BIOS. 126

Utilisation de la gestion de systèmes 126

Définition des fonctions de gestion 127

Chapitre 9. Prévention des incidents 129

Conseils généraux pour la prévention des incidents 129

Veiller à la mise à jour des pilotes de péripérisque 130

Bienutiliservoretordinateur 131

Nettoyage du couvercle de l'ordinateur 133

Chapitre 10. Résolution des incidents informatiques 135

Diagnostic des incidents. 135

Identification et résolution des incidents. 135

Absence de reaction de l'ordinateur 135

Liquide renversé sur le clavier. 136

Messages d'erreur 137

Erreurs sans messages 138

Erreurs et signal sonore 139

Incidents liés au module de mémoire 139

Incidents liés à l'utilisation en réseau . 140

Incidents liés au clavier et aux autres dispositifs de pointage. 141

Incidents liés à l'écran et aux périphériques multimédia 142

Incidents liés au lecteur d'empreintes digitales 146

Incidents liés à la batterie et à l'alimentation. 146

Incidents liés aux unités et aux autres unités de stockage. 149

Incident lie à un logiciel 150

Incidents liés aux ports et aux connecteurs. 151

Chapitre 11. Support 153

Avant de prendre contact avec Lenovo 153

Assistance et services. 154

Utilisation des programmes de diagnostic. 154

Site Web du support Lenovo 154

Appeler Lenovo 155

Achat de services supplémentaires 155

Annexe A. Informations

réglementaires 157

Informations liées à la communication sans fil ．．157

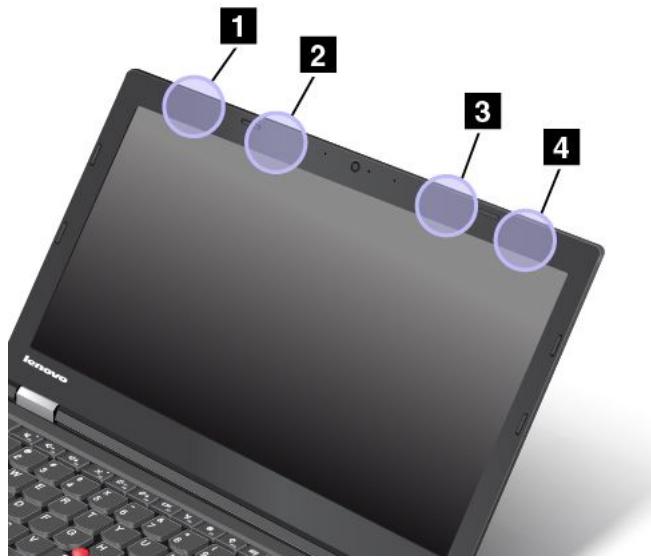

Emplacements des antennes sans fil UltraConnectTM 158

Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil 159

Avis de classification pour l'exportation. 159

Bruits radioélectriques 159

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] 159

Avis de conformité à la réglementation d'Industrie Canada pour la classe B 160

Directive de l'Union française relative à la conformité electromagnétique. 160

Avis de conformité à la réglementation pour la classe B (Allemagne) 160

Avis de conformité à la règlementation pour la classe B (Corée) 161

Avis de conformité VCCI à la règlementation pour la classe B (Japon) 161

Avis de conformité aux normes japonaises pour les produits qui se branchent sur les principaux blocs d'alimentation dont l'intensité mesurée est inférieure ou égale à 20 A par phase 161

Taiwan - Informations de maintenance pour les produits Lenovo 161

Marque de conformité pour l'Eurasie 161

Annexe B. Déclarations relatives au recyclage et aux DEEE 163

Informations DEEE importantes 163

Informations sur le recyclage pour le Japon 163

Informations sur le recyclage des piles et batteries pour le Brésil 164

Informations sur le recyclage des piles et batteries pour Taiwan. 164

Informations sur le recyclage des piles et batteries pour l'Union europeenne. 165

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada. 165

Directive RoHS pour l'Union européen 167

Directive RoHS pour la Chine. 167

Directive RoHS pour l'Inde 167

Directive RoHS pour la Turquie 167

Directive RoHS pour l'Ukraine. 168

Annexe D. Informations sur les modes ENERGY STAR 169

Annexe E. Remarques. 171

Marques 172

A litre en premier

Veillez à respecter les conseils suivants afin de tirer le meilleur parti de votre ordinateur. En cas de non respect de ces conseils, vous vous exposez à des risques de blessure ou de génie, ou entraîner un dysfonctionnement de votre ordinateur.

Protégéz-vous contre la chaleur que dégageistevr ordinateur.

Lorsque l'ordinaire est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. La température atteinte dépend de l'activité système et du niveau de charge de la batterie.

Un contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des léSIONs, voir des brûlures.

• Evitez tout contact prolongé des mains, genoux ou toute autre partie du corps avec ces derniers pendant une période prolongée.
• Interrompez-vous régulièrement lors de l'utilisation du clavier en retardant vos mains du repose-mains.

Protégez-vous contre la chaleur que dégage le boitier d'alimentation.

Lorsque le boitier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur.

Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

• Ne placez pas le boîtier d'alimentation en contact avec une partie de votre corps lorsqu'il est en fonctionnement.
• Ne l'utilisez jamais pour vous rechauffer.

Protégez votre ordinateur contre l'humidité.

Afin d'eviter tout risque de chocoléctrique et de renverser du liquide sur l'ordinateur, éloignez tout récipient contenant un liquide.

Protégez et prenez soit des cables.

Ne tirez pas sur les cables pour éviter de les endommager ou de les rompre.

Achemine les câbles de communication ou les câbles du boîtier d'alimentation, de la souris, du clavier, de l'imprimante ou de tout autre dispositif électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à des dégradations susceptibles d'alterer le fonctionnement de votre ordinateur.

Protégéz votre ordinateur et vos données lors de vos déplacements.

Avant de déplacer un ordinateur doté d'une unité de disque dur, procédez de l'une des manières suivantes et assurez-vous que l'interrupteur d'alimentation est étant ou clignote :

• Mettez l'ordinateur hors tension.
• Mettez-le en mode veille.
• Mettez-le en mode hibernation.

Cela permet d'eviter toute dépréciation de l'ordinateur et toute perte de données.

Manipuez votre ordinateur avec précaution.

Ne laïsez pas tomber votre ordinateur, votre écran ou vos périphériques externes, ne les rayez pas, ne leur faites subir aucun chic ni aucune torsion et n'appuyez pas ou ne posez pas d'objet dessus.

Portez votre ordinaireur correctement.

Utilisez une mallette solide assurant une protection adequate.
- Evitez de placer l'ordinateur dans un sac ou un emballage trop serré.
- Avant de placer l'ordinateur dans une mallette de transport, vérifie qu'il est hors tension, en mode veille ou en mode hibernation. Ne place pas un ordinateur sous tension dans une mallette.

Consignes de sécurité

Remarque: Commencez par litre les consignes de sécurité.

Les consignes qui suivent vous permettent d'utiliser votre ordinaire portable en toute sécurité. Suivez et conservez toutes les instructions fournies avec votre ordinateur. Les informations de ce document ne modifiient pas les dispositions de votre contrat de vente ou de la Déclaration de Garantie Lenovo®. Pour plus d'informations, consultez la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des apparciels électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs doivent un danger potentiel pour la sécurité et peuvent provoquer des blessures ou des dommages matériels, surtout s'ils sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit, respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez soignement les informations de ce document. Ce faisant, vous vous premunirez contre les risques et vous renforcerez la sécurité de l'environnement de travail informatique.

Remarque : Ces informations complrenn des reférences aux boîtiers d'alimentation et aux piles. Outre les ordinateurs portables, certains produits (teils que des haut-parleurs et des écrans) sont dotés de boîtiers d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En

outre, les ordinateurs peuvent contérer une pile interne de la taille d'une piece de monnaie qui alimente I'horloge système même lorsque l'ordinateur est débranché. Les consignes de sécurité concernant les piles s'appliquent donc à tous les ordinateurs.

Conditions nécessitant une intervention immédiate

Un produit peut être endommagé en raison d'une mauvaise utilisation ou d'une négligence. Certains dommages matériels sont suffisamment graves pour que le produit ne doive plus être utilisé tant qu'il n'a pas fait l'objet d'une inspection et, si nécessaire, d'une réparation par un agent de maintenance/agréé.

Comme avec tout dispositif électronique, vous doivent une attention particulière au produit lors de sa mise sous tension. Dans quelques rares cas, vous pourriez remarquer une odeur, de la fumée ou des étincelles en provenance de votre produit. Il se peut également que vous entendiez des claquements, des craquements ou des sifflements. Cela peut signifier simplement qu'un composant électronique interne est tombé en panne en mode contrôle sans conséquence pour votre sécurité. Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de diagnostiquer vous-même l'incident. Pour obtaining de l'assistance, contactez le service clients. Pour obtaining la liste des numérodes de téléphone du support technique en ligne, accédez au site Web suivant :

http://www.lenovo.com/support/phone

Inspectez fréquement l'ordinateur et ses composants afin de détecter tout dommage, usure ou signe de danger. Si vous ave des doutes sur l'état d'un composant, n'utilise pas le produit. Prenez contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer l'incident et, si nécessaire, faites réparer le produit.

Dans l'eventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou en cas d'incidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu obtenir des instructions du centre de support.

• Cordons d'alimentation, prises, boîtiers d'alimentation, rallonges, dispositifs de protection contre les surtensions ou boîtiers d'alimentation fendus, cassés ou endommagés.
  Signes de surchauffe, fumée, étincelles.
• Pile ou batterie endommagée (par exemple, fentes, bosses ou plis), décharge en provenance d'une pile ou d'une batterie ou accumulation de substances étrangères sur une pile.
  Craquement, sifflement, bruit sec ou odeur forte émanant du produit.
  Signs indiquant que du liquide s'est repandu sur l'ordinateur, sur le cordon d'alimentation ou sur le boitier d'alimentation ou qu'un objet est tombé sur ces éléments.
• Exposition de l'ordinateur, du cordon d'alimentation ou du boftier d'alimentation à l'eau.
• Chute du produit ou tout autre dommage.
• Fonctionnement anormal du produit alors que vous suivez le mode d'emploi.

Remarque: Si vous constatiez l'une de ces manifestations au niveau d'un produit non Lenovo (par exemple, un prolongateur), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du fabricant ou que vous n'avez pas obtenu de piece de rechange.

Consignes de sécurité

Respectez toujours les précautions ci-après pour réduire les risques de blessure ou de dommages matériels.

Maintenance et mises à niveau

Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agréement pour réparer ce produit en particulier.

Remarque : Certains composants de l'ordinateur peuvent etre mis a niveau ou replacés par le client. Les mises à niveau sont généralement appelées des options. Les composants de rechange dont I'installation par le client est approuvée sont appelés des unités replacables par I'utilisateur, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou replacer des CRU. Vousdezuite scrupuleusement toutes les instructions lorsque vous installez ou remplacez des composants. L'etat hors tension d'un indicateur d'alimentation ne signifie pas obligatoirement que les niveaux de tension à l'intérieur d'un produit sont tous à zéro. Avant de retirer le couvercle d'un produit équipé d'un cordon d'alimentation, vérifie always hst hors tension et débranché de toute source d'alimentation. Si vous avez des questions ou des doutes, adressez-vous au centre de support.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité.

ATTENTION : Composants amovibles dangereux. N'approchez pas vos doigs ou toute autre partie du corps de l'appareil.

ATTENTION :

Avant de remplaçer une unité remplaçable par l'utilisateur, mettez l'ordinateur hors tension et patientez 3 à 5 minutes pour permettre le refroidissement de la machine, avant d'ouvrir le carter.

Cordons et boîtiers d'alimentation

N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.

Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05VV-F, 3G, 0,75 mm² ou de section supérieure. Dans les autres pays, utilisez les types de cordon appropriés.

N'enroulez jamais un cordon d'alimentation autour du boîtier d'alimentation ou de tout autre object. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon Cela peut représentier un danger pour la sécurité.

Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.

Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le cordon ou le boîtier d'alimentation à proximé d'éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,URT si le cordon ou boîtier d'alimentation a été soumis à des contraintes résultat d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe.

Branchez toujours les cordons d'alimentation et les câbles d'interface dans le bon ordre et assurez-vous que tous leurs connecteurs sont bien enforcés et fixés dans les prises.

N'utilisez pas de boîtiers d'alimentation représentant des signes de corrosion sur les broches d'entrée C.A. ou des signes de surchauffe (déformation du plastique, par exemple) sur les broches d'entrée C.A. ou à tout autre endroit.

N'utilisez pas de cordon d'alimentation qui semble endommagé ou dont les broches montrent des signes de corrosion ou de surchauffe.

Pour empêcher toute surchauffe, ne couvrez pas le boîtier d'alimentation avec un vêtement ou autres objets lorsqu'le boîtier est branché sur une prise de courant.

Prolongateurs et disposits connexes

Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoinés électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoinons en alimentation et les tensions d'entrée.

Fiches électriques et prises de courants

DANGER

Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodede, ne l'utilise pas et attendez qu'elle soit replacee par un electricien qualifié.

Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer.

Ne partagez pas une prise électrique avec d'autres apparciels domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquérait d'endommager votre ordinateur, vos données ou les périhériques connectés.

Certain produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactevez pas en tentant d'inserer la fiche dans une prise non reliée à la terre. Si vous ne pouze pas enforcer la fiche dans la prise, demandez à un electricien de vous fournir un adaptateur de prise approvoué ou de replacer la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de derivation. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de derivation.

Assurez-vous que la prise de courant utilisée est correctement câblée, facilement accessible et placée à proximé du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.

Assurez-vous que la prise électrique délivre une tension et un courant adaptés au produit que vous installez.

Branchez et débranchez avec précaution le matériel de la prise de courant.

Boîtier d'alimentation

DANGER

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplaçée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Péripériques externes

ATTENTION :

Ne branche ou ne débranche pas de cables de périphérique externe autres que des cables USB quand l'ordinateur est sous tension, car vous risqueriez de l'endommager. Afin d'éviter d'endommager les périphériques connectés, patientez au moins cinq secondes après la mise hors tension de l'ordinateur pour débrancher les périphériques externes.

Remarque générale sur la batterie

DANGER

Tous les PC Lenovo contiennent une batterie à pile cellulaire destinée à alimenter l'horloge système. En outre, de nombreux ordinateurs portables utilisent un bloc de batteries rechargeable destiné à alimenter le système lorsqu'il est utilisé en mode portable. La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée. Ces piles doivent être uniquement replacées par des composants agréés.

Ne tentez jamais d'ouvrir ou de réparer une batterie. Ne broyez pas, ne percez pas et n'incinérez pas les piles ou les batteries et ne provoquez pas de court-circuit sur les contacts en métal. N'exposez pas la pile ou la batterie à l'eau ou à tout autre liquide. Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit.

Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire. Si votre batterie est endommagée ou si vous remarquez qu'elle se décharge ou que

des matériaux étrangers s'accumulent sur les plombs d'accus, arrêtez de l'utiliser et adressez-vous au fabricant pour la replacer.

Les batteries peuvent se dégrader en cas de non'utilisation prolongée. Le fait de laisser certaines batteries rechargeables (telles que les batteries au lithium-ion) déchargées et inutilisées pendant une période prolongée peut accroître les risques de court-circuit de la batterie, réduire sa durée de vie etmettre en danger la sécurité. Ne laisser pas les batteries au lithium-ion rechargeables complètement déchargées et ne les stockez pas dans cet état.

Consignes relatives aux piles cellulaires au lithium

DANGER

Risque d'explosion en cas de remplacement incorrect de la pile.

Ne pas :

• la jeter à l'eau
• l'exposer à une température supérieure à 100^
• searcher à la réparer ou à la démonter

Ne pasmettre la pile à la poubelle. Pour la mise au rebut, se reporter à la reglementation en vigueur.

Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis.

Informations relatives au perchlorate pour la Californie :

Les produits contenant des batteries à pile cellulaire au lithium (dioxyde de manganèse) peuvent containir du perchlorate.

Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

Consigne relative à la batterie rechargeable

DANGER

Ne tentez pas de démonter le bloc de batteries. Cela pourrait entrainer une explosion ou une fuite de liquide de la batterie. Une batterie autre que celle spécifiée par Lenovo, ou une batterie démontée ou modifiée ne sera pas couverte par la garantie.

Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à l'eau.
• Ne tentez pas de la démonter.
• Ne la mettez pas en court-circuit.
• Gardez-la hors de portée des enfants.
• Ne la faites pas tomber.

Ne la jetez pas à la poubelle ou à la décharge. Pour sa mise au rebut, reportez-vous à la réglementation en vigueur.

La batterie doit etre stocke a temperature ambiente, chargée a environ 30 à 50 % de sa capacité. Il est conseilé de recharger la batterie environ une fois par an pour éviter qu'elle ne se décharge trop.

Chaleur et ventilation des produits

DANGER

Les ordinateurs, adaptateurs secteur et de nombreux accessoires peuvent générer de la chaleur lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez toujours ces précautions de base :

• Lorsque l'ordinaire est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute autre partie de votre corps en contact prolongé avec une zone chaude de l'ordinaire. Lorsque vous utilisez le clavier, évitez de laisser trop longtemps vos mains sur le repose-mains. Notre ordinaire dégage de la chaleur en mode de fonctionnement normal. La quantité de chaleur dépend de l'activité du système et du niveau de charge de la batterie. Un contact prolongé avec votre peu, même à travers des vêtements, peut provoquer des léSIONs, voire des brûlures. Il est donc recommandé de cesser régulièrement d'utiliser le clavier en ne laissant plus vos mains sur le repose-mains et de ne pas utiliser le clavier pendant des périodes trop prolongées.
• Ne faites pas fonctionner toute ordinateur et ne chargez pas la pile à proximé de matériaux inflammables ou dans des environnementes explosifs.
• Voiture produit est équipé d'ouvertures de ventilation, de ventilateurs et/ou de dissipateurs thermiques à des fins de sécurité, de comport et de fiabilité de fonctionnement. Vous risquez de bloquer ces dispositifs par inadvertance si vous placez le produit sur un lit, un canapé, un tapis ou toute autre surfaceSouple.Vous ne devez jamais bloquer,couvrir ou désactiver ces dispositifs.
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps lorsque vous l'utilise. Ne l'utilise jamais pour vous réchauffer. Un contact prolongé avec votre peu, même à travers des vêtements, risque de provoquer des brûlures.

Respectez toujours les précautions suivantes pour assurer votre sécurité :

Lorsque I'ordinateur est branché, ne retirez jamais le carter.
- Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les événuelles accumulations de poussière.
- Retirez la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous travailliez dans un environnement poussièux ou pres d'un lieu de passage important, nettoyez plus souvent votre ordinateur.
- N'obstruez pas les grilles de ventilation.
- Afin d'éviter tout risque de surchauffe, n'utilise pas l'ordinateur dans un meuble.
- La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35^ .

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peutprésenter un danger.

Pour éviter tout risque de chocolélectrique :

• Evitez d'utiliser votre ordinateur pendant un rouge.
• Ne manipulez aucun cable et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage.
• Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement cable et mis à la terre.
• Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce produit.
• Lorsque cela est possible, n'utilise qu'une seule main pour brancher ou débrancher les cables d'interface.
• Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en presence de dommages matériels.
• N'utilisez pas votre ordinateur avant d'avoir correctement mis en place tous les boîtiers des composants internes. N'utilisez jamais l'ordinateur lorsque les composants et les circuits ne sont pas protégés.

DANGER

Lorsque vous installez, que vous déplacez, ou que vous manipuez leprésent produit ou les périphériques qui lui sont raccordés, reportez-vous aux instructions ci-dessous pour brancher et débrancher les différents cordons.

Connexion :

1. Mettez les unités hors tension.
2. Commencez par brancher tous les cordons sur les unités.
3. Branchez les câbles d'interface sur des connecteurs.
4. Branchez les cordons d'alimentation sur des prises.
5. Mettez les unités sous tension.

Déconnexion :

1. Mettez les unités hors tension.
2. Debranche les cordons d'alimentation des prises.
3. Débranchez les câbles d'interface des connecteurs.
4. Débranche tous les câbles des unités.

Le cordon d'alimentation doit être débranché de la prise murale ou de sa prise avant de procédé à l'installation des autres cables électriques connectés à l'ordinateur.

Il ne doit être rebranché à la prise de courant murale ou à sa prise qu'une fois tous les autres cables électriques connectés à l'ordinateur.

Conformité aux normes relatives aux apparéils à laser

ATTENTION :

Si des produits laser (teils que des unités de CD, DVD, à fibre optique ou des émetteurs) sont installés, lisez les informations suivantes :

• Ne retirez pas les carters. En ouvrant le produit laser, vous vous exposez au rayonnement dangereux du laser. Aucune piece de l'unité n'est réparable.
• Pour éviter tout risque d'exposition au rayonnement laser, respectez les consignes de réglage et d'utilisation des commandes, ainsi que les procédures décrites dans leprésent manuel.

DANGER

Certsains produits à laser contiennent une diode à laser intégrée de classe 3A ou 3B. Prenez reconnaissance des informations suivantes :

Rayonnement laser lorsque la souris est démontré. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques.

Ecran à cristaux liquides (LCD)

ATTENTION :

L'écran à cristaux liquides (LCD) est en verre. Suite à une manipulation incorrecte ou à une chute de l'ordinateur, il peut se briser et le fluide qu'il contient peut s'en échapper. En cas de contact accidentel de ce fluide avec les yeux ou les mains, lavez immédiatement les parties exposées à grande eau pendant au moins quinze minutes. Si des troubles apparaissent, consultez un médecin.

Remarque : Pour des produits dotés de lampes fluorescentes contenant du mercure (c-à-d. non DEL), la lampe fluorescente de l'écran à cristaux liquides (LCD) contient du mercure ; procédez à la mise au rebut conformément à la réglementation en vigueur dans votre pays.

Utilisation de casques et d'écouteurs

Si vous ordinateur est équipé à la fois d'un connecteur pour casque et d'un connecteur de sortie audio, utilisez toujours le connecteur pour casque pour les casques (également appelés micro-casques) ou les écouteurs.

ATTENTION :

Une pression sonore excessive dans les casques ou les oreillettes peut entrainer une perte de l'audition. En reglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le niveau de pression sonore augmentent. Afin de protégger votre audition, réglez l'égaliser à un niveau approprié.

L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révérer nocif si le débit du casque ou des écouteurs n'est pas conforme aux specifications de la norme EN 50332-2. Le connecteur de sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces specifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150mV . Pour vous protégger contre toute perte auditive, assurez-vous que les casques ou les écouteurs que vous utilisez sont également conformes aux specifications de la norme NF EN 50332-2 (alinéa 7 des limites) concernant le voltage de bande large de 75mV . Tout utilisecation de casques non conformes aux specifications de la norme NF EN 50332-2 peut se révérer dangereuse en raison des niveaux excessifs de pression acoustique.

Si vous ordinateur Lenovo est livré avec un casque ou des écouteurs, l'association de ces dispositifs à l'ordinateur respecte les spécifications de la norme NF EN 50332-1. Si vous utilisez d'autres casques ou écouteurs, assurez-vous qu'ils sont conformes aux spécifications de la norme NF EN 50332-1 (clause 6.5 relative aux valeurs de limitation). Toute utilisation de casques non conformes aux spécifications de la norme NF EN 50332-1 peut se révélé dangereuse en raison des niveaux excessifs de pression acoustique.

Autres consignes de sécurité

Consigne relative aux sacs plastiques

DANGER

Les sacs en plastique peuvent etre dangereux. Tenez-les a l'ecart des bébés et des enfants afin d'eviter tout risque de suffocation.

Cordons d'alimentation et câbles sous enveloppe de PVC (chlorure de polyvinyle)

De nombreux ordinateurs personnels et accessoires comportent des cordons, des câbles ou des fils, tels que les cordons d'alimentation ou les câbles qui permettent de brancher l'accessoire sur l'ordinateur personnel. Si leprésent produit contient de tels éléments, prenez compte de l'ajretissement suivant :

AVERTISSEMENT : Tout contact avec le cable de ce produit ou avec les cables des accessoires vendus avec ce produit peuvent vous exposer au plomb, produit chimique reconnu par l'etat de Californie comme pouvant entraîner des cancers et des anomalies congénitales ou d'autres dommages liés à la reproduction. Lavez-vous les mains après toute manipulation.

Conserve ces instructions.

Chapitre 1. Présentation du produit

Ce chapitre fournit des informations sur les emplacements des connecteurs, la localisation des étiquettes importantes relatives au produit, les fonctions de l'ordinateur, les caractéristiques, l'environnement d'exploitation et les programmes préinstallés.

• « Localisation des commandes, des connecteurs et des voyants de l'ordinateur » à la page 1
• « Localisation des informations importantes relatives au produit » à la page 10
• « Fonctions » à la page 12
• « Spécifications » à la page 14
• « Environnement d'exploitation » à la page 14
• « Programmes Lenovo » à la page 15

Localisation des commandes, des connecteurs et des voyants de l'ordinateur

Cette rubrique présente les options matérielles de votre ordinateur pour vous donner les informations de base nécessaires pour commencer à utiliser l'ordinateur.

Vue avant

Figure 1. Vue avant

1 Caméra (sur certains modèles)	5 Dispositif de pointage TrackPoint®
2 Microphones	6 Logo NFC (sur certains modèles)
3 Interrupteur d'alimentation	7 Pavé tactile ThinkPad®
4 Lecteur d'empreintes digitales (sur certains modèles)

1 Caméra (sur certains modèles)

Laamera you per met de prendre des photos ou de tener une video confere. Pour plus d'informations, voir « Utilisation de laamera » à la page 40.

2 Microphones

Les micros enregistrrent le son et la voix lorsqu'ils sont utilisés avec un programme apte àGERer les fonctions audio.

3 Interrupteur d'alimentation

L'interrupteur d'alimentation permet demettre l'ordinateur sous tension.

Pourmettre l'ordinateur hors tension,procedez comme suit:

• Sous Microsoft® Windows® 7 : utilisez l'option d'arrêt du menu Demarrer.
• Sous Windows 8 et Windows 8.1 : affichez le bureau, puis déplacez le pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres → Alimentation → Arrête.

Si l'ordinateur ne répond plus et si vous ne pouvez pas lemettre hors tension, appuyez sur l'interrupteur d'alimentation pendant au moins quatre secondes. Si l'incident persiste, retirez le boîtier d'alimentation et la batterie pour réinitialiser l'ordinateur.

Vous pouvez également programmer l'interrupteur d'alimentation pour arrêter l'ordinateur ou lemettre en mode veille ou hibernation lorsque vous appuyez sur ce bouton. Pour ce faire, vous doivent modifier les paramètres du mode de gestion de l'alimentation. Pour acceder aux paramètres du mode de gestion de l'alimentation, procédez comme suit :

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 15.
• Sous Windows 8 et Windows 8.1 : affichez le bureau, cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows, puis cliquez sur Autres options d'alimentation Choiser l'action du bouton d'alimentation.

4 Lecteur d'empreintes digitales (sur certains modèles)

En associant vos empreintes digitales à des mots de passer, la technologie d'authentication par empreintes digitales permet un accès utiliser simple et sécurisé. Pour plus d'informations, voir « Utilisation du lecteur d'empreintes digitales » à la page 54.

Dispositif de pointage ThinkPad

5 Bouton de pointage TrackPoint

7 Pavé tactile ThinkPad

Les dispositifs de pointage ThinkPad de Lenovo sont intégrés au clavier. Dans un même processus, il est possible de pointer, de sélectionner et de déplacer la souris sans quitter la position de frappe. Pour plus d'informations, voir « Utilisation du dispositif de pointage ThinkPad » à la page 26.

6 Logo NFC (sur certains modèles)

Si un logo NFC (near-field-communication) est apposé sur le pavé tactile de votre ordinateur, cela signifie qu'il prend en charge la fonctionnalité NFC. Pour plus d'informations, voir « Utilisation de la connexion NFC » à la page 34.

Vue du côté droit

Figure 2. Vue du côté droit

1 Logement pour carte à puce (sur certains modèles)	4 Port USB
2 Baie Serial Ultrabay™ Enhanced	5 Prise de sécurité
3 Connecteur Always-on USB

1 Logement pour carte à puce (sur certains modèles)

Votre ordinateur peut etre equipe d'un logement pour carte a puce.

2 Baie Serial Ultrabay Enhanced

Votre ordinateur est doté d'une baie pour les unités Ultrabay Enhanced série. Sur certains modèles, une unité de disque optique est installée dans la baie. Sur certains modèles, une unité de disque dur seconde est installée.

3 Connecteur Always-on USB

Par défaut, le connecteur Always On Universal Serial Bus (USB) vous permet de charger certains appareils numériques mobiles et des smartphones dans les situations suivantes :

• lorsque vous ordinateur est allumé ou en mode veille ;
• lorsque votre ordinateur est en mode hibernation ou hors tension tout en étant branché sur l'alimentation secteur.

Si vous souhaitez charger ces apparéils alors que l'ordinateur est en mode hibernation ou hors tension et qu'il n'est pas branché sur l'alimentation secteur, procédez comme suit :

• Sous Windows 7 : lancez le programme Power Manager et cliquez sur l'onglet Paramétres d'alimentation globaux. Cochez ensuite la case Activer la charge USB à partir de la batterie de l'ordinateur même lorsque l'ordinateur est hors tension et cliquez sur OK ou Appliquer.
• Sous Windows 8 et Windows 8.1 : appuyez sur la touche Windows pour revenir à l'écran d'accueil. Cliquez sur Lenovo Settings Power. Cochez ensuite la case Activer la charge USB à partir de la batterie de l'ordinateur même lorsque l'ordinateur est hors tension.

Attention : Lorsque vous branchez un cable USB sur le connecteur, veillez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le connecteur.

4 Port USB

Le connecteur USB permet de connecter des périphériques compatibles USB, tels qu'une imprimante USB ou un apparéil photo numérique.

Attention : Lorsque vous branchez un cable USB sur le connecteur, veillez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le connecteur.

5 Prise de sécurité

Pour protégger votre ordinateur contre le vol, vous pouvez acheter un verrou avec cable de sécurité adapté à la prise de sécurité afin d'attacher votre ordinateur à un objet fixe.

Remarque : Il vous incombe d'évaluier, de scélectionner et demettre en œuvre les dispositifs de verrouillage et de sécurité. Lenovo ne porteaucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité ou les performances des dispositifs de verrouillage et de sécurité.

Vue du côté gauche

Figure 3. Vue du côte gauche

1 Grilles de ventilation	4 Mini-connecteur DisplayPort
2 Connecteur VGA	5 Connecteurs USB 3.0
3 Connecteur audio	6 Logement pour lecteur de carte mémoire

1 Grilles de ventilation

Le ventilateur interne et les grilles de ventilation permettent à l'air de circuler dans l'ordinateur afin d'assurer un refroidissement correct, notamment du microprocesseur.

Remarque : Pour garantir un niveau de ventilation correct, veilles à ne placer aucun objet devant les grilles de ventilation.

2 Connecteur VGA

Raccordez un périphérique video compatible VGA (Video graphics array), par exemple un monitreur VGA, à l'aide du connecteur VGA.

Remarque: Si vous raccordez l'ordinateur à une station d'accueil, utilisez le connecteur VGA de la station d'accueil, et non pas celui de l'ordinateur.

Pour plus d'informations, voir « Utilisation d'un écran externe » à la page 35.

3 Connecteur audio

Pour écouter le son provenant de votre ordinateur, branchez des écouteurs ou un casque équipé d'une prise 4 pôles de 3,5 mm sur le connecteur audio.

Remarques :

• Si vous utilisez un casque doté d'un commutateur de fonction, par exemple, le casque d'un apparéil numérique mobile de type iPhone, n'activez pas ce commutateur pendant que vous utilisez le casque.

Dans le cas contraire, le micro associé au casque sera désactivé et les microphones intégrés à l'ordinateur seront actifs à sa place.

• Le connecteur audio ne prend pas en charge les micros conventionnels. Pour plus d'informations, voir « Utilisation des dispositifs audio » à la page 39.

4 Mini-connecteur DisplayPort

Utilisez le mini-connecteur DisplayPort pour brancher votre ordinateur sur un projecteur, sur un écran externe, ou sur une télévision haute définition compatible. Pour plus d'informations, voir « Utilisation du mini-connecteur DisplayPort » à la page 38.

5 Connecteurs USB 3.0

Les connecteurs USB 3.0 permettent de brancher des péripériques compatibles USB, tels qu'une imprimante USB ou un apparéil photo numérique.

Attention : Lorsque vous branchez un cable USB sur le connecteur, veillez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le connecteur.

6 Logement pour lecteur de carte mémoire

Insérez vous carte Flash Media dans cet emplacement pour dire des données de la carte.

Vue de dessous

Figure 4. Vuede dessous

1 Bloc de batteries	4 Trous de drainage du clavier
2 Logement pour carte SIM	5 Haut-parleurs
3 Connecteur de la station d'accueil

1 Bloc de batteries

Utilisez l'ordinateur en mode d'alimentation sur batterie lorsque vous ne disposez pas d'une alimentation électrique.

VoussoupezutiliserleprogrammePowerManager pourajusterlesparametesd'alimentationenfonctiondesousbesoins.Pourplusd'informations,consultezlesystemed'aide duprogrammePowerManager.

2 Logement pour carte SIM

Si vous ordinateur prend en charge la fonction de réseau étendu sans fil, il peut avoir besoin d'une carte SIM (Subscriber Identification Module) pour établier des connexions de réseau étendu sans fil. Suivant les pays ou les régions, la carte SIM peut déjà être installée dans le logement prévu à cet effet. Pour plus d'informations, voir « Installation ou remplacement de la carte SIM » à la page 74.

3 Connecteur de la station d'accueil

À l'aide du connecteur, vous pouvez brancher l'ordinateur sur une station d'accueil prise en charge pour accroître ses capacités, que vous soyez au bureau ou à domicile. Pour plus d'informations sur les stations d'accueil prises en charge, voir « Stations d'accueil ThinkPad » à la page 99.

4 Trous de drainage du clavier

Les trous de drainage du clavier permettent d'évacuer le liquide de votre ordinateur lorsque vous versez accidentellement de l'eau sur le clavier.

5 Haut-parleurs

Votre ordinateur est équipé de deux haut-parleurs stéreo.

Vue arrière

Figure 5. Vue arrêté

1 Connecteur d'alimentation

2 Port Ethernet

1 Connecteur d'alimentation

Branchez le connecteur du boîtier d'alimentation sur la prise d'alimentation de l'ordinateur afin de l'alimenter en électricité et de charger la batterie.

2 Port Ethernet

Connectez l'ordinateur à un réseau local (LAN) à l'aide du connecteur Ethernet.

DANGER

Pour éviter tout risque d'électrocution, ne branche pas le cable téléphonique sur le connecteur Ethernet. Vous ne pouvez brancher qu'un cable Ethernet sur ce connecteur.

Le connecteur Ethernet a deux voyants qui indiquent l'etat de la connexion au réseau. Lorsque la lumière verte duvoyant situé en haut à gauche est fixe, cela signifie que l'ordinateur est connecté à un réseau local et qu'une session reseau est disponible. Lorsque la luziere jaune duvoyant situé en haut à droite clignote, cela signifie que les données sont en cours de transmission.

Remarque: Si vous raccordez l'ordinateur à une station d'accueil, utilisez le connecteur Ethernet de la station d'accueil, et non celui de l'ordinateur, pour connecter l'ordinateur au réseau local.

Voyants d'etat

Les voyants d'etat indiquent l'etat actuel de l'ordinateur.

1 Voyant de verrouillage de la touche Fn

Levoyant de verrouillage de la touche Fn indique le statut de la fonction de verrouillage de la touche Fn. Pour plus d'informations, voir « Touches spéciales » à la page 24.

2 Voyant de coupure du haut-parleur

Lorsque le voyant de coupure du haut-parleur est allumé, cela signifie que les haut-parleurs sont coupés.

3 Voyant de coupure du micro

Lorsque le voyant de coupure du micro est allumé, cela signifie que les micros sont coupés.

Lorsque le voyant d'etat de laamera est allumé, cela signifie que laamera est en cours d'utilisation.

56 Voyants d'etat du système

Levoyant du logo ThinkPad et levoyant situé au milieu de l'interrupteur d'alimentation affichent l'état du système de l'ordinateur.

• Trois clignotements : l'ordinateur est relié à une source d'alimentation.
• Allumé : l'ordinaire est allumé (en mode normal).
• Clignotement rapide : l'ordinateur passe en mode veille ou hibernation.
• Clignotement lent : l'ordinateur est en mode veille.
• Eteint : l'ordinateur est eteint ou en mode hibernation.

Localisation des informations importantes relatives au produit

Cette section contient des informations permettant d'identifier le type de machine et l'étiquette de modèle, l'étiquette d'identification FCC et d'homologation IC, l'étiquette du certificat d'authenticité Windows et l'étiquette de produit authenticate Microsoft.

Type de machine et informations sur le modele

Une étiquette indiquant le type et le modele est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

La figure suivante indique l'emplacement de I'etiquette indiquant le type et le mode de suaive ordinateur.

TYPE 0000-000 S/N 00-0000 00/00

Informations sur l'identification FCC et la certification IC

Le boîtier de l'ordinaire ne compteaucun numéro d'identification FCC ou de certification IC correspondant aux cartes de communication sans fil. L'étiquette d'identification FCC et du numéro de certification IC est apposée sur la carte installée dans le logement pour carte de communication sans fil de l'ordinaire. Lenovo vous donne des informations sur l'emplacement de l'étiquette d'identification FCC et du numéro de certification IC sur le cache arrêté de l'ordinaire.

La figure suivante vous indique où se trouvent l'étiquette d'identification FCC et l'étiquette du numéro de certification IC.

Lesétiquettesd'identification FCC et du numero de certification IC sont apposées sur les cartes reseau local sans fil 1 et reseau etendu sans fil 2 installées dans voitre ordinateur.

Remarque: Seules les cartes de communication sans fil homologuées par Lenovo peuvent être installées sur l'ordinateur. Si vous installez une carte de communication sans fil non homologuée pour votre ordinateur, un message d'erreur s'affichera et l'ordinateur émettra des signaux sonores au démarrage.

Informations sur le certificat d'authenticité

L'étiquette du certificat d'authenticité est apposée sur les modèles qui disposent d'une licence permettant d'utiliser le système d'exploitation Windows 7. La version de Windows concédée sous licence et la clé de produit associée à l'ordinaire sont imprimées sur cette étiquette. Notez ces informations et conservez-les en lieu sûr. Elles vous seront peut-être nécessaires pour démarrer votre ordinaire ou réinstaller le système d'exploitation Windows 7. En fonction du modele de l'ordinaire, l'étiquette du certificat d'authenticité peut être apposée sur le carter, sous la batterie ou sur le boîtier d'alimentation.

Pour plus d'informations sur l'étiquette du certificat d'authenticité, accédez au site suivant : http://www.microsoft.com/en-us/howtotell/Hardware.aspx

La figure suivante presente l'emplacement de I'etiquette du certificat d'authenticite sur le carter de I'ordinateur :

Étiquette produit authenticate Microsoft

L'étiquette de produit authentique Microsoft est apposée sur les modèles qui disposent d'une licence permettant d'utiliser un système d'exploitation Windows 8 ou Windows 8.1. La version du système d'exploitation est imprimée sur l'étiquette. Si votre modèle d'ordinateur dispose d'une licence permettant d'utiliser le système d'exploitation Windows 8 Pro ou Windows 8.1 Pro, cette licence vous permet également d'utiliser Windows 7 Professionnel si vous étés plus à l'aise avec cette version. Les ordinateurs Lenovo qui disposent d'une licence permettant d'utiliser le système d'exploitation Windows 8 ou Windows 8.1 sont livrés avec la clé de licence à codage numérique correspondante. En fonction du modele de l'ordinateur, l'étiquette de produit authentique Microsoft peut être apposée sur le carter, sous la batterie ou sur le boîtier d'alimentation.

Pour plus d'informations sur l'étiquette de produit authenticate Microsoft, accedede au site suivant : http://www.microsoft.com/en-us/howtotell/Hardware.aspx

La figure suivante presente l'emplacement de I'etiquette de produit authenticate Microsoft sur le carter de voitre ordinateur :

Fonctions

Cette rubrique contient des informations sur les caractéristiques de l'ordinateur.

Microprocesseur

Pour consulter les informations relatives au microprocesseur de l'ordinateur, procedez comme suit :

• Sous Windows 7 : cliquez sur Demarrer, cliquez avec le bouton croit sur Ordinateur, puis selectionnez Propriétés.
• Sous Windows 8 et Windows 8.1 : depuis le bureau, déplacez le pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres →Infos PC.

Memoire

• Mémoireasse tension à débit de données double de troisisième génération à accès direct et synchrone (DDR3 LV SDRAM)

Unité de stockage

Selon le modele:

• Unité de disque dur 2,5 pouces (hauteur 9,5 mm) à faible encombrement

• Unité de disque dur 2,5 pouces (hauteur 7 mm) à faible encombrement

• Unité SSD 2,5 pouces (hauteur 7 mm) à faible encombrement

• Unité SSD M.2 pour cache uniquement

Display

• Écran couleur avec technologie Thin Film Transistor (TFT)
  Taille de l'écran : 355,6 mm
• Résolution d'écran : 1920 x 1080, 1600 x 900 ou 1360 x 768
• Contrôle de la luminosité
• Caméra (sur certains modèles)
• Microphones

Clavier

• Clavier rétro-éclaire 6 rangées
• Touches de fonction
  Dispositif de pointage ThinkPad

Interface

• Lecteur de carte mémoire 4 en 1
• Connecteur audio
• Connecteur Always-on USB
• Connecteur de la station d'accueil
• Connecteur Ethernet
• Mini-connecteur DisplayPort
  Baie Serial Ultrabay Enhanced
• Lecteur de carte à puce (sur certains modèles)
• Connecteur USB 2.0
• Ports USB 3.0
• Port VGA

GPS et fonctions sans fil

• Récepteur satellite GPS (sur certains modèles)
• Bluetooth
• Réseau local sans fil

• Antenne réseau étendu sans fil (sur certains modèles)

• NFC (sur certains modèles)

Fonction de sécurité

• Lecteur d'empreintes digitales (sur certains modèles)

Specifications

Taille

Largeur:335mm
Profondeur:229mm
Hauteur:29,95mm

Dissipation thermique

• 65 W (222 Btu/hr) maximum
  95 W (324 Btu/hr) maximum
  135 W (460 Btu/hr) maximum

Alimentation (boitier d'alimentation)

• Entrée du signal sinusoidal entre 50 à 60 Hz
  Tension d'entrée du boîtier d'alimentation : 100 à 240 V ca, 50 à 60 Hz

État de la batterie

• Pour connaître le pourcentage d'énergie restante de la batterie, consultez l'icone d'état de la batterie dans la zone de notification Windows.

Environnement d'exploitation

Cette section fournit des informations sur l'environnement d'exploitation de l'ordinateur.

Environnement

• Altitude maximale sans pressurisation : 3 048 m

• Température

• Altitudes jusqu'à 2 438 m

• En fonctionnement : 5,0 à 35,0 °C
  Stockage: 5,0 à 43,0 °C

• Altitudes au-dessus de 2438 m

Température maximale d'exploitation dans une atmophère non pressurisé : 31,3 °C

Remarque : Lorsque la batterie est en charge, sa température doit être d'au moins 10^

• Humidité relative :

• En fonctionnement : 8 % à 95 % du bulbe humide : 23 °C

• Stockage : 5 % à 95 % du bulbe humide : 27 °C

Si possible, placezVote ordinateur dans un endroit correctement ventilé et sec et evitez de l'exposer directement au soleil.

Attention : Tenez les apparéils électriques tels que les ventilateurs, radios, haut-parleurs, climatiseurs et fours micro-ondes à l'écart de votre ordinateur. Les puissants champs magnétiques générés par les apparéils électriques risquent d'endommager le moniteur et les données stockées sur l'unité de disque dur ou le disque SSD.

Ne posez pas de boissons sur ou a cote de l'ordinateur ou d'autres péripériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un péripérique connecté risquerait de provoquer un court-circuit ou d'autres dommages.

Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.

Programmes Lenovo

Votre ordinateur contient des programmes Lenovo qui vous aideront à travailler facilement et en toute sécurité. Selon le système d'exploitation Windows préinstallé, les programmes disponibles peuvent varier.

Pour plus d'informations sur les programmes et sur d'autres solutions informatiques offertes par Lenovo, accedez au site suivant: http://www.lenovo.com/support.

Accès aux programmes Lenovo sous Windows 7

Sous Windows 7, vous pouvez acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage® Tools ou du panneau de configuration.

Accès aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools

Pour acceder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools. Cliquez deux fois sur l'icone pour acceder au programme correspondant.

Remarque: Si l'icone d'un programme apparaît en grise dans la fenêtre de navigation du programme Lenovo ThinkVantage Tools, cela signifie que vous doivent accederer manuellement le programme. Pour installer le programme, cliquez deux fois sur l'icone correspondante. Suivez ensuite les instructions qui s'affichent à l'écran. Lorsque le processus d'installation est terminé, l'icone du programme est activée.

Le tableau suivant répertorie les différents programmes disponibles dans Lenovo ThinkVantage Tools.

Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas etre disponibles.

Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools

Programme	Nom d'icône
Access ConnectionsTM	Connexions Internet
Active Protection SystemTM	Protection de type Airbag
Client Security Solution	Sécurité améliorée
Communications Utility	Conférence Web
Fingerprint Manager Pro	Lecteur d'empreintes digitales
Lenovo QuickCast	Lenovo QuickCast
Lenovo QuickControl	Lenovo QuickControl
Lenovo Solution Center	Etat de santé du système et diagnostics
Mobile Broadband Connect	Connexion mobile à large bande 3G

Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools (suite)

Programme	Nom d'icône
Password Manager	Coffre de mots de passer
Power Manager	Contrôle de l'alimentation
Recovery Media	Factory Recovery Disks
Rescue and Recovery®	Enhanced Backup and Restore
System Update	Mise à jour et pilotes de périphérique

Accès aux programmes Lenovo à partir du Panneau de configuration

Pour acceder aux programmes Lenovo à partir du panneau de configuration, cliquez sur Demarrer Panneau de configuration. Selon le programme auquel vous souhaitez acceder, cliquez sur la section correspondante, puis cliquez sur le texte en vert correspondant.

Remarque: Si vous ne trouvez pas le programme dont vous avez besoin dans le Panneau de configuration, ouvrez la fenetre de navigation du programme Lenovo ThinkVantage Tools et cliquez deux fois sur l'icone grisee pour installer le programme de votre choix. Suivez ensuite les instructions qui s'affichent a I'ecran. Lorsque le processus d'installation est terminé, I'icone du programme est activée et le programme apparait dans le Panneau de configuration.

Les programmes, les sections correspondantes et le texte en vert du Panneau de configuration sont répertoriés dans le tableau ci-après.

Remarques :

• Selon le modele, certains programmes peuvent ne pas etre disponibles.
• Le programme Lenovo QuickCast et le programme Lenovo QuickControl ne sont pas mentionnés dans le panneau de configuration. Utilisez le programme Lenovo ThinkVantage Tools pour y acceder.

Tableau 2. Programmes du Panneau de configuration

Programme	Section du panneau de configuration	Texte en vert du Panneau de configuration
Access Connections	Réseau et Internet	Lenovo - Connexions Internet
Active Protection System	Système et sécurité	Lenovo - Protection de type « Airbag »
	Matériel et audio
Client Security Solution	Système et sécurité	Lenovo - Sécurité avancée
Communications Utility	Matériel et audio	Lenovo - Conférence Web
Fingerprint Manager Pro	Système et sécurité	Lenovo - Fingerprint Manager Pro ou
	Matériel et audio
		Lenovo - Lecteur d'empreintes digitales de l'ordinateur portable
Lenovo Solution Center	Système et sécurité	Lenovo - Etat de santé du système et diagnostics
Message Center Plus	Programmes	Messages de Lenovo
Mobile Broadband Connect	Réseau et Internet	Lenovo - Connexion mobile à large bande 3G

Tableau 2. Programmes du Panneau de configuration (suite)

Programme	Section du panneau de configuration	Texte en vert du Panneau de configuration
Password Manager	Système et sécurité	Lenovo - Coffre de mots de passer
	Comptes utiliser et contrôle parental
Power Manager	Matériel et audio	Lenovo - Contrôle de l'alimentation
	Système et sécurité
Recovery Media	Système et sécurité	Lenovo - Factory Recovery Disks
System Update	Système et sécurité	Lenovo - Mise à jour et pilotes de périphérique
Rescue and Recovery	Système et sécurité	Lenovo - Enhanced Backup and Restore

Accès aux programmes Lenovo sous Windows 8 ou sous Windows 8.1

Pour acceder aux programmes Lenovo depuis le système d'exploitation Windows 8, appuyez sur la touche Windows pour acceder à l'écran Demarrer, puis cliquez sur un programme Lenovo pour l'executer.

Si vous ne trouvez pas le programme dont vous avez besoin, déplacez le pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Rechercher pour rechercher le programme souhaité.

Votre ordinateur prend en charge les programmes Lenovo suivants :

Active Protection System
- Fingerprint Manager Pro
- Lenovo Companion
- Lenovo Mobile Access
- Lenovo QuickCast
- Lenovo QuickControl
- Lenovo QuickDisplay
- Lenovo Settings
Lenovo Solution Center
- Lenovo Support
- Lenovo ThinkVantage Tools
- Password Manager
- System Update

Remarque : Le programme Password Manager n'est pas préinstallé sur votre ordinateur Windows 8 ou Windows 8.1 . Vous pouvez télécharger le programme Password Manager à partir du site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/support.

Présentation des programmes Lenovo

Cette rubrique fournit des informations sur certains programmes Lenovo.

Remarque: Selon le modele, certains programmes peuvent ne pas etre disponibles.

Le programme Access Connections est un assistant de connectivité permettant de creator et deGERer les profils emplacement. Chaque profil d'emplacement stocke tous les parametes de la configuration Internet et du réseau requis pour se connecter a partir d'une infrastructure réseau située dans un lieu tel que le domicile ou le bureau.

En passant d'un profil d'emplacement à un autre lorsque vous changez votre ordinateur de place, vous pouvez vous connecter facilement et rapidement à un réseau sans avoir à reconfigurer les paramétres manuellement ni à redémarrer l'ordinateur à chaque fois.

Le programme Client Security Solution protège votre ordinaire en sécurisant les données client et en évitant les tentatives de violation de sécurité. Ce programme peut également vous aider à:gérer vos mots de passer, à retrouver un mot de passage oublé ou a contrôler les paramètres de sécurité de votre ordinaire, et vous y trouvez des recommendations pour renforcer la sécurité de votre ordinaire.

Le programme Lenovo ThinkVantage Tools simplifie et sécurise votre travail en vous permettant d'accéder aisément à divers programmes tels que le Lenovo Fingerprint Manager, Lenovo Solution Center et bien d'autres.

- Message Center Plus (Windows 7)

Le programme Message Center Plus affiche automatiquement des messages pour vous informer des consignes importantes de Lenovo, telles que des alertes sur les mises à jour du système et des alertes sur les conditions qui requirement votre attention.

- Mobile Broadband Connect (Windows 7)

Le programme Mobile Broadband Connect vous permet de connecter l'ordinateur au réseau haut débit mobile via une carte réseau étendu sans fil prise en charge.

Le programme Power Manager permet une gestion pratique, flexible et complète de l'alimentation de l'ordinateur. Il vous permit d'ajuster les paramètres d'alimentation de votre ordinateur afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie.

Le programme Recovery Media permet de restaurer le contenu de l'unité de disque dur à ses paramètres d'usine par défaut.

Le programme Rescue and Recovery désigne une solution de récapération et de restauration automatique. Il inclut un ensemble d'outils de récapération automatique permettant de réaliser un diagnostic des incidents de l'ordinateur, d'obtenir de l'aide et de rétablier le fonctionnement de l'ordinateur en cas de panne du système, et ce, même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

- Lenovo Companion (Windows 8 et Windows 8.1)

Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommends.

- Lenovo Mobile Access (Windows 8 et Windows 8.1)

Le programme Lenovo Mobile Access vous permet de contrôler votre connexion haut débit mobile. Vous pouze créé un compte, ajouter de l'argent au compte et acheter des sessions à haut débit mobile à l'aide de votre compte.

• Lenovo QuickDisplay (Windows 8 et Windows 8.1)

Le programme Lenovo QuickDisplay permet d'établier une connexion entre votre ordinateur et un écran ou projecteur sans fil. Il vous permet de réaliser des presentations de façon simple et rapide.

• Lenovo Settings (Windows 8 et Windows 8.1)

Le programme Lenovo Settings you permit d'optimiser l'utilisation de votre ordinateur. Vous pouvez ainsi l'utiliser comme point d'accès portable, configurer laamera et les paramètres audio, optimiser les paramètres d'alimentation et créé et:gérer plusieurs profils de réseau.

• Lenovo Support (Windows 8 et Windows 8.1)

Le programme Lenovo Support permet d'enregistrer votre ordinateur auprès de Lenovo, de contrôler l'état de l'ordinateur et de la batterie, de télécharger et consulter des manuels d'utilisation, d'acceder aux informations relatives à la garantie de votre ordinateur et de consulter des informations d'aide et de support.

• Lenovo Tools (Windows 8 et Windows 8.1)

Le programme Lenovo Tools simplifie et sécurise votre travail en vous permettant d'accéder aisément à divers programmes tels que Lenovo Fingerprint Manager, Lenovo Solution Center et bien d'autres.

Active Protection System (Windows 7, Windows 8 et Windows 8.1)

Le programme Active Protection System protège votre unité de disque dur lorsque le capteur de chocs intégré à votre ordinateur détecte une situation susceptible d'endommager l'unité, celle qu'une inclinaison du système, une vibration excessive ou un choc. L'unité de disque dur est moins vulnérable aux dommages lorsqu'elle ne fonctionne pas. En effet, lorsque l'unité de disque dur ne fonctionne pas, le système arrête sa rotation et peut également déplacer les têtes de lecture et d'écriture vers des zones sans données. Dès que le capteur de chocs considère que l'environnement est de nouveau stable (changement minimal d'inclinaison du système, de vibration ou de choc), il active l'unité de disque dur.

• Fingerprint Manager Pro (Windows 7, Windows 8 et Windows 8.1)

Si vous ordinateur est doté d'un lecteur d'empreintes digitales, le programme Fingerprint Manager Pro
vous permet d'enregistrer vos empreintes digitales et de les associer à votre mot de passer Windows.
L'authentication par empreinte digitale peut ainsi replacer votre mot de passer et permettre un accès
utilisateur simple et sécurisé.

• Lenovo QuickCast (Windows 7 et Windows 8 et Windows 8.1)

Le programme Lenovo QuickCast permet d'envoyer des fichiers et des adresses URL (uniform resource locator) rapidement et facilement d'un périphérique à un autre.

• Lenovo QuickControl (Windows 7, Windows 8 et Windows 8.1)

Le programme Lenovo QuickControl vous permet de contrôler votre ordinateur à distance grâce à votre smartphone. Vous pouze ainsi contrôler le pointeur, modifier les paramètres de projection etGERer les applications et les fenêtres executées au premier plan sur votre ordinateur.

• Lenovo Solution Center (Windows 7, Windows 8 et Windows 8.1)

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

• Password Manager (Windows 7, Windows 8 et Windows 8.1)

Le programme Password Manager permet d'enregistrer et de fournir automatiquement les informations d'authentication pour les programmes Windows et les sites Web.

• System Update (Windows 7, Windows 8 et Windows 8.1)

Le programme System Update vous permet de maintainir à jour les logiciels installés sur l'ordinateur en téléchargeant et en installing des propciels, notamment les programmes ThinkVantage, des pilotes de péripérisque, des mises à jour de l'interface UEFI BIOS (Unified Extensible Firmware Interface) et d'autres programmes tiers.

Chapitre 2. Utilisation de votre ordinateur

Le present chapitre explique comment utiliser certains des composants de l'ordinateur.

• « Enregistrement de votre ordinateur » à la page 21
• « Foire aux questions » à la page 21
• « Touches spéciales » à la page 24
• « Utilisation du dispositif de pointage ThinkPad » à la page 26
• « Gestion de l'alimentation » à la page 27
• « Connexion au réseau » à la page 30
• « Utilisation de la connexion NFC » à la page 34
• « Présentations et multimédia » à la page 35
• « Utilisation des dispositifs audio » à la page 39
• « Utilisation de laamera » à la page 40
• « Utilisation d'une carte Flash Media » à la page 41

Enregistrement de votre ordinateur

Lorsque vous enregistrez votre ordinaire, les informations que vous fournissez sont entree dans une base de données qui permet a Lenovo de vous contacter dans I'eventualite ou suaive ordinateur devrait etre returnne ou si un incident grave est connu pour voire type de machine. En outre, dans certains pays, des priviliges et services etendus sont proposes aux utiliseurs enregistrres.

Lorsque vous enregistrez votre ordinaire auprès de Lenovo, vous bénéficiaz également des avantages suivants :

• Une assistance plus rapide lorsque vous appelez Lenovo
• L'envoi automatique de logiciels Gratis et d'affres promotionnelles

Pour enregistrer votre ordinateur auprès de Lenovo, procedez comme suit :

• Accédez au site Web http://www.lenovo.com/register et suivez les instructions qui s'affichent à l'écran pour enregistrer votre ordinateur.

• Connectez-vous à Internet et enregistrrez votre ordinateur via un programme d'enregistrement préinstallé.

• Sous Windows 7 : le programme Lenovo Product Registration préinstallé se lance automatiquement lorsque vous avez utilisé votre ordinateur pendant un certain temps. Suivez les instructions à l'écran pour enregistrer votre ordinateur.

• Sous Windows 8 et Windows 8.1 : ouvre le programme Lenovo Support. Cliquez ensuite sur Enregistrement et suive les instructions à l'écran pour enregistrer votre ordinateur.

Foire aux questions

Cette rubrique fournit quelques conseils qui vous aidont à tirer le meilleur parti de vos ordinateurs portables ThinkPad.

Afin de tirer le meilleur parti de votre ordinateur, consultez la page Web suivante pour obtenir des informations sur l'identification des incidents ainsi que des réponses aux questions courantes : http://www.lenovo.com/support/faq.

Puis-je obtenir mon guide d'utilisation dans une autre languee ?

• Pour télécharger le guide d'utilisation dans une autre langue, accedede au site Web suivant : http://www.lenovo.com/UserManual

Comment génér plus efficacement l'utilisation de ma batterie lorsque je suis en déplacement ?

• Pour économiser de l'énergie ou interrompre le fonctionnement sans quitter les programmes ni enregistrer les fichiers, reportez-vous à la section « Modes d'économie d'énergie » à la page 29.
• Afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie, vous pouvez modifier les paramètres d'alimentation de votre ordinateur. Voir « Gestion de la charge de la batterie » à la page 29.
• Si vous ordinateur est mis hors tension pendant une période prolongée, vous pouvez éviter l'épuration de la batterie en la retardant.

Comment supprimer en toute sécurité les données stockées sur l'unité de disque dur ou l'unité SSD ?

• Examinez la rubrique Chapitre 4 « Sécurité » à la page 47 pour savoir comment protégéyer votre ordinateur contre le vol et l'utilisation illicite.
• Utilisez le programme Password Manager pour protégér les données stockées sur votre ordinateur. Pour plus d'informations, reportez-vous au système d'aide du programme.
• Avant demettre au rebut les données du disque dur ou de l'unité SSD, assurez-vous de prendre connaissance des informations contenues dans la rubrique « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 57.

Comment me connecter dans différents lieux ?

• Pour identifier et résoudre un incident lié au réseau sans fil, accédez au site Web http://www.lenovo.com/support/faq.
• Profitez des fonctions en réseau fournies par le programme Access Connections (sous Windows 7) ou via Location Awareness au sein du programme Lenovo Settings (sous Windows 8 et Windows 8.1).
  Pour en savoir plus sur l'utilisation des fonctions sans fil de votre ordinateur, reportez-vous à la section « Connexions sans fil » à la page 31.
• Pour voyageer en toute confiance, prenez connaissance des conseils disponibles à la section « Voyager avec votre ThinkPad » à la page 45.
• Appuyez sur la touche F8 pour activer ou désactiver les fonctions sans fil.

Comment effectuer des presentations ou brancher un écran externe ?

• Suivez la procédure décrite dans la rubrique « Utilisation d'un écran externe » à la page 35.
• La fonction d'extension bureau permet d'afficher la sortie sur l'écran de l'ordinateur et le moniteur externe. Voir « Utilisation du double affichage » à la page 38.

Cela fait déjà un certain temps que j'utilise mon ordinateur et celui-ci présente des signes de ralentissement. Que doit je faire?

Suivez les « Conseils généraux pour la prévention des incidents » à la page 129.
- Diagnostique vous-même les incidents à l'aide du logiciel de diagnostic préinstallé. Voir « Diagnostic des incidents » à la page 135.
- Voitre unite de disque dur ou voite unite SSD est egalement equipee d'un outil de recuperation. Pour plus d'informations, voir Chapitre 5 « Présentation generale de la recupération » à la page 61.

Puis-je modifier le comportement de Windows 8.1 au démarrage pour ouvrir le bureau ou l'écran d'accueil ?

• Sous Windows 8.1, vous pouvez configurer l'ordinateur pour que par défaut, il s'ouvre sur le bureau ou sur l'écran d'accueil. Pour configurer l'écran de démarrage par défaut, procédez comme suit :

• Sur le bureau, placez le pointeur sur la barre des tâches en bas de l'écran et cliquez dessus avec le bouton droit de la souris.

• Cliquez sur Propriétés. La barre des tâches et la fenêtre des propriétés de navigation s'affiche.

• Dans l'onglet Navigation, repérez la section Ecran d'accueil, puis procédez de l'une des manières suivantes :

• Pour définir le bureau comme écran de démarrage par défaut, cochez la case Acceder au bureau只想ot qu'à l'écran d'accueil lorsque je me connecte ou que je ferme toutes les applications à l'écran.
  Pour définitir l'écran d'accueil comme écran de démarriage par défaut,décochez la case Acceder au bureau只想t qu'a I'écran d'accueil lorsque je me connecte ou que je ferme toutes les applications à l'écran.

• Cliquez sur OK pour enregistrer le nouveau paramètre.

Cette fonction n'est pas disponible sous Windows 8.

Imprimez les rubriques suivantes et conservez-les avec votre ordinateur au cas ou vous ne pourriez pas acceder à cette aide en ligne.

• « Installation d'un nouveau système d'exploitation » à la page 109
• « Absence de réaction de l'ordinateur » à la page 135
• « Incidents liés à l'alimentation » à la page 147

Touches spéciales

Votre ordinateur dispose de plusieurs touches spéciales qui vous aidont à travailler plus facilement et de manière plus efficace.

Touches de fonction et combinaisons de touches

Le clavier dispose de plusieurs touches de fonction, notamment la touche Fn 1 et les touches de fonction 2.

• Fn + Esc FnUK Active ou désactive la fonction Fn Lock.

Lorsque la fonction de verrouillage de la touche Fn est désactivée : levoyant de verrouillage de la touche Fn est eteint. Pour activer la fonction spéciale de chaque touche, appuyez directement sur les touches de fonction. Pour utiliser les fonctions F1 - F12, appuyez sur la touche Fn et sur la touche de fonction correspondante.

Lorsque la fonction de verrouillage de la touche Fn est activée : levoyant de verrouillage de la touche Fn est allumé. Pour utiliser les fonctions F1-F12, appuyez directement sur les touches de fonction. Pour activer la fonction spéciale de chaque touche, appuyez sur la touche Fn et sur la touche de fonction correspondante.

Active ou désactive les haut-parleurs. Lorsque les haut-parleurs sont coupés, le voyant de la touche F1 est allumé.

Si vous coupez le son puis éteignez l'ordinateur, le son restera coupé lorsque vous remèttrez l'ordinateur sous tension. Pour activer le son, appuyez sur F2 ou F3.

• Réduit le volume des haut-parleurs.
  Augmente le volume des haut-parleurs.
  Active ou désactive les microphones. Lorsque les microphones sont coupés, le voyant de la touche F4 est allumé.
• Réduit la luminosité de l'écran.

Augmente la luminosité de l'écran.
- Bascule la sortie d'affichage entre l'écran de l'ordinateur et l'écran externe.
Active ou désactive les fonctions sans fil.
Sous Windows 7: ouvre le Panneau de configuration Sous Windows 8 et Windows 8.1: ouvre la fenêtre Paramètres.
Sous Windows 7: ouvre Recherche Windows. Sous Windows 8 et Windows 8.1: ouvre la fenêtre Rechercheer.
- Affiche tous les programmes que vous avez ouverts.
F12 Sous Windows 7: ouvre Ordinateur. Sous Windows 8 et Windows 8.1: affiche tous les programmes.
- Fn+Barre d'espacement: contrôle le rétro-éclairage du clavier. Les trois modes disponibles pour le rétro-éclairage du clavier sont les suivants : Désactivé, Faible et Elevé. Appuyez sur Fn+Barre d'espacement pour modifier les modes de rétro-éclairage du clavier.
- Fn+B : a la même fonction que la touche Attn sur un clavier conventionnel.
- Fn+K : a la même fonction que la touche Arrêtdéfil sur un clavier conventionnel.
- Fn+P : a la même fonction que la touche Pause sur un clavier conventionnel.
- Fn+S : a la même fonction que la touche SysRq sur un clavier conventionnel.
- Fn+4 : mettez votre ordinateur en mode veille. Pour repasser en mode de fonctionnement normal, appuyez uniquement sur la touche Fn.

Touche Windows

Sous Windows 7, appuyez sur la touche Windows 1 pour ouvrir le menu Demarrer. Sous Windows 8 et Windows 8.1, appuyez sur la touche Windows pour basculer entre l'espace de travail actif et l'écran d'accueil.

La touche Windows associée à une autre touche vous permet également d'effectuer d'autres fonctions. Pour plus d'informations, reportez-vous au système d'aide de Windows.

Utilisation du dispositif de pointage ThinkPad

Le dispositif de pointage ThinkPad est constitué d'un bouton de pointage 1 situé sur le clavier et d'un pavé tactile 2. Le pavé tactile est une zone active sensible aux mouvements des doigs. Les zones de cliç gauche 3 et de cliç droit 5 fonctionnent de la même façon que les boutons gauche et droit d'une souris classique. La zone de défilament 4 vous permet de faire défilier les pages Web ou les documents dans n'importe qu'elle direction.

Utilisation du bouton de pointage TrackPoint

Pour utiliser le bouton de pointage TrackPoint, appuyez sur son capuchon antidéraptant dans la direction souhaïée, parallèlement au clavier. Vous pouvez ensuite déplacer le pointeur. Le bouton de pointage ne doit pas bouger. La vitesse de déplacement du pointeur est fonction de la pression exercée sur le bouton de pointage.

Utilisation du pavé multitactile

Le pavé tactile ThinkPad de votre ordinateur prend en charge la fonction multitactile qui vous permet d'effectuer un zoom avant, un zoom arrêté, de faire défilé l'écran ou d'appliquer une rotation à l'écran tandis que vous naviguez sur Internet ou que vous lisez ou éditez un document.

Personnalisation du dispositif de pointage ThinkPad

VousspuvezpersonnaliserledispositifdepointageThinkPaddefon enexploiterles fonctionsétendues.

Pour personnelier le dispositif de pointage ThinkPad, procedez comme suit :

1. Accédez au Panneau de configuration.
2. Cliquez sur Matériel et audio Souris ThinkPad.
3. Suivez les instructions qui s'affichent à l'écran.

Remplacement du capuchon

Le capuchon 1 situé sur le bouton de pointage TrackPoint est amovible. Vous pouvez replacer le capuchon lorsque vous l'avez utilisé pendant un certain temps.

Remarque: Le capuchon TrackPoint utilisé dans votre ordinateur comporte des creux a comme indiquédans l'illustration suivante. Veillez à remplacez le capuchon TrackPoint par un capuchon représentant detels creux.

Gestion de l'alimentation

Lorsque vous ordinateur n'est pas à proximé de prises de courant, son utilisation dépend de la batterie. La consommation d'énergie varie d'un composant à un autre. Plus vous utilisez des composants consommant beaucoup d'énergie, plus la batterie s'épuise vite.

Passez plus de temps hors connexion avec les batteries ThinkPad. La mobilité a révolutionné le monde professionnel en permettant d'emporter son travail avec soi tout au long de ses déplacements. Grâce aux batteries de votre ordinateur ThinkPad, vous pouvez travailler plus longtemps sans avoir à vous connecter à une prise électrique.

Vérification de l'etat de la batterie

L'icone d'etat de la batterie dans la zone de notification Windows affiche le pourcentage d'énergie restante de la batterie.

La vitesse à laquelle vous sollicitez la batterie déterminé la durée pendant laquelle vous pouze utiliser la batterie de l'ordinateur entre chaque charge de la batterie. Les besoin et les habitudes étant différents d'un utilisateur à un autre, il est difficile de prévoir la durée de vie de la batterie. Cependant, deux facteurs principaux permettent de déterminer cette durée :

• Le niveau de charge de la batterie lorsque vous commencez à travailler.

• La façon dont vous utilisez votre ordinateur. Par exemple :

• La fréquence des accès au disque dur ou à l'unité SSD.

• La luminosité définie pour l'écran de l'ordinateur.
• La fréquence d'utilisation des fonctions sans fil.

Pour consulter les informations détaillées concernant l'etat de la batterie, procédez comme suit :

• Sous Windows 7 : lancez le programme Power Manager et cliquez sur l'onglet Batterie.

• Sous Windows 8 et Windows 8.1 : démarrez le programme Lenovo Settings, puis cliquez sur Power

Activation de l'alerte de la batterie sur le système d'exploitation Windows 7

Sous Windows 7, vous pouvez programmermer votre ordinateur de sorte que lorsque le niveau de batterie passse sous un certain seuil, trois événements se produit : l'alerte se déclanche, un message s'affiche et l'écran LCD s'éteint.

Pour activer l'alarme de la batterie, procedez comme suit :

1. Lancez le programme Power Manager.
2. Cliquez sur l'onglet Paramètres d'alimentation globaux.
3. Pour Alarme niveau de batterie faible ou Alarme niveau de batterie critique, ajustez le pourcentage du niveau de batterie et définissez l'action à effectuer.

Remarque : Si vous ordinateur passen en mode veille ou hibernation lorsque le niveau de batterie est faible, mais si le message d'alerte ne s'est pas encore affiché, le message s'affichera à la reprise de l'ordinateur. Pour reprendre le fonctionnement normal, cliquez sur OK lorsque le message s'affiche.

Utilisation du boîtier d'alimentation

L'alimentation de votre ordinateur est assurée par une batterie lithium-ion (Li-ion) ou par le boîtier d'alimentation. Pendant l'utilisation du boîtier d'alimentation, la batterie se recharge automatiquement.

Le boftier d'alimentation fourni avec votre ordinateur comprend deux composants de base :

• Le transformateur, qui adapte la puissance du courant secteur à l'ordinateur.
  Le cordon d'alimentation, branché sur l'alimentation secteur et relié au transformateur.

Attention : L'utilisation d'un cordon d'alimentation inadapté peut entraîner de graves déteriorations de votre ordinateur.

Connexion du boîtier d'alimentation

Pour raccorder le boitier d'alimentation, procedede que suit :

Remarque: Veillez à effectuer les opérations dans l'ordre indiqué.

1. Branchez le boitier d'alimentation sur une prise de courant.
2. Branchez le cordon d'alimentation sur le transformateur.
3. Insérez le boitier d'alimentation dans le connecteur d'alimentation sur l'ordinateur.

Conseils relatifs à l'utilisation du boîtier d'alimentation

Lorsque you ne l'utilise pas, you recez debrancher le boitier d'alimentation de la prise de courant.
- N'enroulez pas le cordon d'alimentation serraue autour du boitier d'alimentation lorsqu'il est connecte au transformateur.
- Avant de charger la batterie, assurez-vous que sa température est d'au moins 10^ .
- Vous pouvez charger la batterie lorsque le boîtier d'alimentation est branché sur l'ordinateur. Vous doivent impérativement charger la batterie si vous vous trouvez dans l'une des situations suivantes :

• Lorsque l'icone de la batterie de la zone de notifications Windows affiche un pourcentage faible d'énergie restante de la batterie.
• En cas de non utilisation prolongée de la batterie

Chargement de la batterie

Lorsque vous vérifie l'etat de la batterie et que vous constaze que le pourcentage d'énergie restante est bas, ou lorsque l'alarme d'alimentation vous avertit que la batterie est presque décharge, vous devez recharger cette dernière.

Si une prise secteur est disponible, branchez-y le boitier d'alimentation, puis connectez le boitier d'alimentation à l'ordinateur. La batterie se recharge entièrement en 3 à 6 heures environ. La durée du rechargement dépend de la taille de la batterie et de l'environnement physique. Vous pouze à tout moment contrôler l'état du chargement de la batterie en observant l'icone d'etat de la batterie dans la zone de notification Windows.

Remarque : Pour augmenter la durée de vie de la batterie, l'ordinateur ne commence pas à recharger la batterie si la puissance restante est supérieure à 95 %.

Augmentation de la durée de vie de la batterie

Pour augmenter la durée de vie de la batterie, procédez comme suit :

Utilise la batterie jusqu'à ce qu'elle soit complètement déchargee.
- Rechargez la batterie complètement avant de l'utiliser. Pour voir si la batterie est complètement chargée, consultez l'icone d'etat de la batterie dans la zone de notification Windows.
Utilisez systematiquement les modes d'économie d'énergie tels que le mode veille et le mode hibernation

Gestion de la charge de la batterie

Afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie, vous pouze ajuster les paramètres d'alimentation de votre ordinateur. Pour acceder aux paramètres du mode de gestion de l'alimentation, procédez comme suit :

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 15.
• Sous Windows 8 et Windows 8.1 : affichez le bureau. Cliquez avec le bouton droit de la souris sur l'icone d'etat de la batterie dans la zone de notification Windows et cliquez sur Options d'alimentation. Cliquez ensuite sur Modifier les parametes du mode en regard du mode de gestion de l'alimentation.

Pour plus d'informations, reportez-vous au système d'aide du programme.

Modes d'économie d'énergie

Vouss disposez à tout moment de plusieurs modes d'économie d'énergie. Cette rubrique présente chacun des modes disponibles et donne des conseils quant à l'utilisation optimale de la batterie.

Mode extinction de l'écran (sous Windows 7 uniquement)

L'écran de l'ordinateur consomme beaucoup d'énergie. Pourmettre l'écran hors tension et l'ordinateur en mode extinction de l'écran, cliquez avec le bouton droit de la souris sur l'icone de la jauge de batterie dans la zone de notification Windows et selectionnee Eteindre l'écran.

Mode veille

Dans ce mode, votre travail est sauvégardé dans la mémoire, puis l'unité SSD ou l'unité de disque dur et l'écran de l'ordinateur sont éteints. Lorsque votre ordinateur quitte la mise en voille, votre travail est restauré en quelques secondes.

En fonction du modele,voire ordinateur peut prendre en charge la fonction Mode veille pendant 30 jours. Si cette fonction est activee,l'ordinateur consomme encore moins d'énergie en mode veille et ne nécessite que quelques secondes pour reprendre son fonctionnement normal lorsque vous appuyez sur

l'interrupteur d'alimentation. Pour plus d'informations sur la fonction Mode veille pendant 30 jours, procedede que comme suit :

• Sous Windows 7 : reportez-vous au système d'aide du programme Power Manager. Pour savoir comment lancer le programme Power Manager, voir « Programmes Lenovo » à la page 15.
• Sous Windows 8 et Windows 8.1 : ouvre le programme Lenovo Settings et cliquez sur Power Mode veille pendant 30 jours.

Pourmettrevoireordinateurenmodeveille,appuyezsurFn+4ouprocededez comme suit:

• Sous Windows 7 : utilisez l'option d'arrêt du menu Demarrer.
• Sous Windows 8 et Windows 8.1 : déplacez le pointeur dans le coin inférieur droit de l'écran pour afficher les options. Cliquez ensuite sur Paramètres → Alimentation → Veille.

Mode hibernation

Dans ce mode, vous pouvez éteindre complètement l'ordinateur sans quitter les programmes en cours d'exécution ni enregistrer les fischiers. Lorsque l'ordinateur passse en mode hibernation, tous les fischiers, dossiers et programmes ouverts sont enregistrés sur l'unité de disque dur ou une unité SSD, puis l'ordinateur s'éteint.

Si vous mettez votre ordinaire en mode hibernation et si la fonction de réveil est désactivée, l'ordinaire ne consomme plus d'énergie. Par défaut, la fonction de réveil est désactivée. Si vous mettez votre ordinaire en mode hibernation et si la fonction de réveil est activée, l'ordinaire consomme une faible quantité d'énergie.

Pour activer la fonction de réveil, procédez comme suit :

1. Accédez au Panneau de configuration et cliquez sur Systeme et sécurité.
2. Cliquez sur Outils d'administration.
3. Cliquez sur Planificateur de taches. Si vous etes invite a entrer un mot de passage administrateur ou une confirmation, entrez le mot de passage ou confirmez.
4. Dans le panneau de gauche, Sélectionnez le dossier de tâches pour lequel la fonction de réveil doit être activée. Les tâches planifiées s'affichent.
5. Cliquez sur une tâche planifiée, puis sur l'onglet Conditions.
6. Dans la section Alimentation, cochez la case Sortir l'ordinateur du mode veille pour executer cette tâche.

Pour faire passer l'ordinaire en mode hibernation, vous devez modifier les paramètres du mode de gestion de l'alimentation en procédant comme suit.

• Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Suivez ensuite les instructions qui s'affichent à l'écran. Pour savoir comment lancer le programme Power Manager, voir « Programmes Lenovo » à la page 15.
• Sous Windows 8 et Windows 8.1 : affichez le bureau. Cliquez avec le bouton droit de la souris sur l'icone d'etat de la batterie dans la zone de notification Windows et Cliquez sur Options d'alimentation. Puis, cliquez sur Modifier les paramètres du mode en regard du mode de gestion de l'alimentation. Suivez ensuite les instructions qui s'affichent à l'écran.

- Connexion sans fil désactivée

Si vous n'utilise pas les fonctions sans fil, telles que Bluetooth ou le réseau local sans fil, désactive-les.

Ceci vous permettra d'économiser de l'énergie. Pour désactiver les fonctions sans fil, appuyez sur la touche F8.

Connexion au réseau

Votre ordinateur comporte une ou plusieurs carte(s) reseau permettant la connexion a Internet ou d'autres connexions reseau.

Connexions Ethernet

La fonction Ethernet intégrée à votre ordinateur vous permet d'établier une connexion à un réseau local ou à large bande.

DANGER

Votre ordinateur est doté d'un connecteur Ethernet. Pour éviter tout risque d'électrocution, ne branche pas le cable téléphonique sur le connecteur Ethernet.

Connexions sans fil

Grçé à la connexion sans fil, le transfert de données se fait par l'intermédiaire d'ondes radioélectriques et ne nécessite aucun cable physique.

Attention :

Si you souhaitez utilise les fonctions sans fil de suaive ordinateur lors d'un voyage en avion, consultez la compagnie aerieenne avant l'embarquement pour connaître les services sans fil disponibles.
- S'il existe des restrictions concernant l'utilisation des ordinateurs dotés de fonctions sans fil à bord des avions, vous doivent désactiver ces fonctions sur votre ordinateur avant l'embarquement.

En fonction des périhériques sans fil installés sur votre ordinateur, vous pourrez peut-être utiliser les réseaux sans fil suivants :

• Connexion au réseau local sans fil
• Connexion au réseau étendu sans fil
• Connexion Bluetooth
• Connexion NFC

Utilisation de la connexion au réseau local sans fil

Un réseau local sans fil (LAN) couvre une superficie relativement restreinte. Il peut se limiter à un immeuble de bureaux ou à une maison. Les périhériques répondant à la norme 802.11 peuvent se connecter à ce type de réseau.

Votre ordinateur est équipé d'une carte de réseau sans fil intégrée et d'un utiliser de configuration permettant d'établier des connexions sans fil et à contrôle l'état de votre connexion. Vous n'avez plus besoin de connexion câblée, ce qui vous permet de rester connecté à votre réseau, que vous soyez au bureau, dans une salle de réunion ou à domicile.

Pour étabrir une connexion au réseau local sans fil, procédez comme suit :

• Sous Windows 7 :

• Appuyez sur F8 et suivez les instructions à l'écran pour activer la fonction sans fil.

• Cliquez sur l'icone d'etat de la connexion au reseau sans fil dans la zone de notification Windows. Une liste des reseaux sans fil disponibles s'affiche.

• Double-cliquez sur un reseau pour vous y connecter. Indiquez les informations requises si nécessaire.

• Sous Windows 8 et Windows 8.1 :

• Affichez le bureau, puis cliquez sur l'icone d'etat de la connexion au réseau sans fil dans la zone de notification Windows. Une liste des réseaux sans fil disponibles s'affiche.

Remarque : Pour afficher la liste, assurez-vous que le mode avion (mode vol) est désacté.

1. Double-cliquez sur un réseau pour vous y connecter. Indiquez les informations requises si nécessaire.

Si vous nevez vous connecter à des réseaux sans fil dans différents lieux, utilisez le logiciel suivant pour gérer plusieurs profils de réseaux afin que l'ordinateur se connecte automatiquement à un réseau disponible lorsque l'emplacement change :

• Sous Windows 7 : utilisez le programme Access Connections. Pour plus d'informations, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 15.
• Sous Windows 8 et Windows 8.1 : ouvre le programme Lenovo Settings, puis cliquez sur Location Awareness. Pour plus d'informations, voir « Accès aux programmes Lenovo sous Windows 8 ou sous Windows 8.1 » à la page 17.

Conseils relatifs à l'utilisation de la fonction de réseau local sans fil

Pour obtenir la meilleure connexion possible, suivez les conseils suivants :

• Positionnez votre ordinateur de telle sorte qu'il y ait le moins d'obstacles possible entre le point d'accès au réseau local sans fil et l'ordinateur.
• Ouvrez le capot de votre ordinateur à un angle d'un peu plus de 90 degrés.
• Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en meme temps qu'une option Bluetooth, la vitesse de transmission des données peut etre ralentie et les performances de la fonction sans fil peuvent se dégrader.

Vérification de l'etat de la connexion au réseau local sans fil

Voupez verifier l'etat de la connexion au réseau local sans fil via l'icone d'etat correspondante dans la zone de notification Windows. Plus le nombre de barres est elevé, meilleur est le signal.

Sous Windows 7, you could use the jauge Access Connections, l'icone d'etat d'Access Connections ou l'icone d'etat de la connexion sans fil d'Access Connections dans la zone de notification Windows.

Etat de la jauge Access Connections :

La connexion radio sans fil est désactivée ou aucun signal n'est reçu.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est faible. Pour augmenter la force du signal, approchez l'ordinateur du point d'accès sans fil.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est moyen.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est excellent.

Icône d'étéat d'Access Connections :

Aucun profil d'emplacement n'est actif ou il n'en existe pas.
Le profil d'emplacement actuel est disconnected.
Le profil d'emplacement actuel est connecté.

Icône d' état de la connexion sans fil

La connexion radio sans fil est désactivée.
La connexion radio sans fil est activée. Pas de liaison.
La connexion radio sans fil est activée. Pas de signal.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est excellent.

La connexion radio sans fil est activée. Le signal de la connexion sans fil est moyen.
La connexion radio sans fil est activée. Le signal de la connexion sans fil est faible. Pour augmenter la force du signal, approchez l'ordinateur du point d'accès sans fil.

Utilisation de la connexion au réseau étendu sans fil

En utilisant les réseaux cellulaires pour le transfert de données, un réseau étendu sans fil (WAN) vous permet d'établier des connexions sans fil sur des réseaux privés ou publics distants. La maintenance de ces connexions peut se faire sur une vaste zone géographique, telle qu'une ville ou un pays, à l'aide de multiples sites à antennes ou de systèmes de satellites gérés par des fournisseurs de services sans fil.

Cerains ordinateurs portables ThinkPad sont livres avec une carte reseau etendu sans fil integree qui inclut des technologies de reseau etendu sans fil telles que 1xEV-DO, HSPA, 3G, GPRS ou LTE. En utilisant la carte de reseau etendu sans fil integree et l'utilitaire de configuration fourni avec votre ordinateur, vous pouvez etablir des connexions au reseau etendu sans fil et contrcler son etat.

Remarque : Dans certains pays, le service de réseau etendu sans fil est fourni par des fournisseurs de services autorisés.

Conseils relatifs à l'utilisation de la fonction de réseau étendu sans fil

Pour obtenir la meilleure connexion possible, suivez les conseils suivants :

• Maintenez l'ordinateur éloigné de votre corps.
• Placez Your ordinateur sur une surface plane et ouvre son couvercle à un angle d'un peu plus de 90 degrés.
• Eloignez votre ordinateur des murs de béton ou de brique qui risqueraient de réduire la force des signaux cellulaires.
• Vous obtiendrez une(Meilleure)réception àproximate des fenêtres et d'autres endroits ou la réception de téléphone cellulaire est la(Meilleure.

Vérification de l'etat de la connexion au réseau étendu sans fil

Voupez verifier I'etat de la connexion au reseau etendu sans fil via l'icone d'etat correspondante dans la zone de notification Windows. Plus le nombre de barres est elevé, meilleur est le signal.

Sous Windows 7, vous pouvez également vérifier la jauge Access Connections, l'icône d'état d'Access Connections ou l'icône d' état de la connexion sans fil d'Access Connections dans la zone de notification Windows.

Etat de la jauge Access Connections :

Pas de signal
Signalfaible
Signal moyen
Signal fort

Icône d'étéat d'Access Connections :

Aucun profil d'emplacement n'est actif ou il n'en existe pas.
Le profil d'emplacement actuel est disconnected.
Le profil d'emplacement actuel est connecté.

Icône d' état de la connexion sans fil :

La connexion radio du réseau etendu est désactivée
Pas de liaison
Pas de signal
Signalfaible
Signal moyen
Signal fort

Utilisation de la connexion Bluetooth

La technologie Bluetooth permet à différents types d'appareils électroniques, comme des ordinateurs, des téléphones mobiles ou des péripériques de toutes sortes, d'échanger entre eux, sur une courte distance, par liaison radio, de la voix et des données.

En fonction du modele, votre ordinateur peut etre equipe de la fonctionnalite Bluetooth. Pour transférer des données via la fonctionnalite Bluetooth, procedez comme suit :

Remarque: Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en meme temps qu'une option Bluetooth, la vitesse de transmission des données peut etre ralentie et les performances de la fonction sans fil peuvent se dégrader.

• Sous Windows 7 :

• Appuyez sur F8, puis suive les instructions à l'écran pour activer la fonction Bluetooth.

• Cliquez avec le bouton croit de la souris sur les données à envoyer.
• Sélectionnez Envoyer à → Périphériques Bluetooth.

• Sélectionnéz un périphérique Bluetooth et suivez les instructions qui s'affichent à l'écran.

• Sous Windows 8 et Windows 8.1 :

• Affichez le bureau, puis cliquez avec le bouton droit de la souris sur les données que vous souhaitez envoyer.

• Sélectionnez Envoyer à → Periphériques Bluetooth.
• Sélectionnéz un périphérique Bluetooth et suivez les instructions qui s'affichent à l'écran.

Pour plus d'informations, reportez-vous au système d'aide de Windows et au système d'aide de la fonctionnalité Bluetooth.

Utilisation de la connexion NFC

NFC est une technologie de communication sans fil haute fréquence à courte portée. En fonction du modele, votre ordinateur peut être équipé de la fonctionnalité NFC. La fonction NFC vous permet d'étabirdes communications radio entre votre ordinateur et un autre péripérisque compatible NFC à une distance dequelques centimètres.

Par défaut, la fonction NFC est activée. Si la fonction NFC n'est pas activée sur votre ordinateur, précédez comme suit pour l'activer :

• Sous Windows 7 :

• Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.

• Sélectionnez Security I/O Port Access.

• Définissez l'option NFC device sur Enabled.

• Sous Windows 8 et Windows 8.1 :

• Déplacez le pointeur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran pour afficher les options.

• Procedez comme suit :

• Sous Windows 8: cliquez sur Parametres Modifier les parametes du PC Sans fil.

• Sous Windows 8.1 : cliquez sur Paramètres Modifier les paramètres du PC Réseau Périphériques radio.

• Faites glisser le commutateur NFC vers la droite pour activer la fonctionnalité NFC.

Si vous ne peuvent toujours pas activer la fonction NFC, vérifie le paramètre NFC device dans le programme ThinkPad Setup en procédant comme suit :

1. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.
2. Sélectionnez Security I/O Port Access.
3. Définissez l'option NFC device sur Enabled.

Vouss pouvez utiliser la fonction NFC avec des programmes compatibles NFC tels que Lenovo QuickCast et Lenovo QuickControl.

Présentations et multimédia

Vous pouvez relier votre ordinateur à un projecteur pour effectuer des presentations ou à un écran externe pour étendre votre espace de travail.

Modification des paramètres d'affichage

Vouss pouvez modifier les parametes d'affichage, tels que la résolution de l'écran, la police, etc.

Pour modifier les paramètres d'affichage, procédez comme suit :

1. Ouvrez le Panneau de configuration et cliquez sur Appariance et personnalisation.
2. Cliquez sur Affichage pour poursuivre la configuration.
3. Cliquez sur Appliquer. Le changement ne prend effet qu'une fois que vous etes déconnecté.

Connexion d'un projecteur ou d'un écran externe

Cette rubrique fournit des informations sur la connexion d'un projecteur ou un écran externe.

Utilisation d'un écran externe

Remarque : Un cable d'interface videoa avec cœur en ferrite est requis lorsque vous branchez un écran externe.

Votre ordinateur peut prenre en charge une résolution video maximale de 1920 x 1200 (avec un écran exter connecté au port VGA) ou de 2560 x 1600 (avec un écran exter relié au mini-connecteur DisplayPort), sous réserve que l'écran exter prenne également en charge cette résolution. Pour plus d'informations sur l'écran exter, reportez-vous aux manuels fournis avec l'écran exter.

Vous pouvez définir n'importe qu'elle valeur de résolution pour l'écran de l'ordinateur ou pour l'écran externe. Lorsque vous utilisez les deux écrans à la fois, leur résolution est identique. Si vous définissez une résolution plus élevé pour l'écran de l'ordinateur, vous ne pouvez visualiser qu'une partie de l'écran à la fois. Vous pouvez afficher les autres parties en déplaçant l'image à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.

Voussoupiez deplacer la sortie d'affichage sur I'ecran de I'ordinateur, I'ecran externe ou les deux a partir de la fenetre Parametes d'affichage.

Connexion d'un écran externe

Pour brancher un écran externe, procédez comme suit :

1. Branchez l'écran externe sur le connecteur VGA ou le mini-connecteur DisplayPort de votre ordinateur.
2. Puis branchez l'écran externe sur une prise de courant.
3. Allumez l'écran externe.
4. Changez l'emplacement de la sortie de l'affichage en appuyant sur la touche F7. Cela vous permit de basculer l'affichage entre l'écran externe, l'écran de l'ordinateur ou les deux écrans.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez avec le bouton droit sur le bureau, puis sélectionnez Résolution d'écran. Cliquez sur le bouton Détector.

Configuration du type d'écran externe

Pour définiir le type d'écran externe, procédez comme suit :

1. Branchez l'écran externe sur votre ordinateur, puis sur une prise secteur.
2. Allumez l'écran externe.
3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si I'ordinateur ne parvient pas a détecter l'écran externe, cliquez sur le bouton Détector.

1. Sélectionnez l'écran externe et définiresse la Résolution.
2. Cliquez sur Paramètres avances.
3. Cliquez sur l'onglet Ecran. Vérifiez les informations sur l'écran pour vous assurer que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit :
4. Si plus de deux types d'écran sont affichés, Sélectionnez Moniteur Plug-and-Play générique ou Moniteur non Plug-and-Play générique.
5. Cliquez sur Propriétés. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.

6. Cliquez sur l'onglet Pilote.

7. Cliquez sur Mettre à jour le pilote.

8. Cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis sur Me laisser besoin parmi une liste de pilotes de périphériques sur mon ordinateur.
9. Désélectionnez la case Afficher les matériels compatibles.
10. Sélectionnez le fabricant de l'écran externe et le modèle correspondant. Si vous écran ne figure pas dans la liste, arrêtez l'installation de ce pilote et utilisez celui qui est fourni avec votre écran.
11. ÀpRES avoir mis à jour le pilote, cliquez sur Fermer.

Modification des paramètres de couleur

• Sous Windows 7 :

• Cliquez sur le bureau à l'aide du bouton droit de la souris, puis selectionnez Résolution d'écran.

• Cliquez sur Parametes avancés, selectionnez l'onglet Ecran, puis définissez les Couleurs.

• Cliquez sur OK.

• Sous Windows 8 et Windows 8.1 :

• Cliquez sur le bureau à l'aide du bouton droit de la souris, puis selectionnez Résolution d'écran.

• Cliquez sur Paramètres avancés, puis sélectionné z'onglet Gestion des couleurs.

• Cliquez sur Gestion des couleurs, puis selectionnez l'onglet Avancé.

• Modifiez les paramètres de couleur à votre convenance., puis cliquez sur Fermer.

Remarques concernant la connexion d'un écran externe

• Lorsque vous installez un système d'exploitation, vous doivent également installer le pilote d'écran adapté à votre écran, qui est fourni avec l'ordinateur, ainsi que le fichier INF livre avec l'écran externe.
• Si vous définissez une résolution supérieure à celle utilisée sur l'écran de l'ordinateur et si vous utilisez ensuite un écran externe qui ne prend pas en charge cette résolution, tirez parti de la fonction écran virtuel, qui vous permet de n'afficher qu'une partie de l'image haute résolution générae par votre ordinateur. Vous pouvez afficher les autres parties de l'image en déplaçant l'écran à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage.
• Si vous utilisez un écran externe obsolète, la résolution et la fréquence de rafraîchissement peuvent être limitées.

Utilisation d'un écran DVI

Si vous ordinateur est équipé de l'une des stations d'accueil suivantes, vous pouvez brancher un écran Digital Visual Interface (DVI) via le connecteur DVI de cette unité :

• Le mode écran dépend des specifications de l'écran DVI.
• Avant de brancher un écran DVI, assurez-vous que l'ordinateur est raccordé à l'unité d'extension et que le système fonctionne correctement.

Pour brancher un écran DVI, procédez comme suit :

1. Mettez l'ordinateur hors tension.
2. Branchez un écran DVI sur le connecteur DVI de l'unité d'extension, puis branchez-le sur une prise de courant.
3. Mettez l'écran DVI et l'ordinateur sous tension.

Si la sortie de l'ordinateur n'apparait pas sur I'écran DVI, procédez comme suit :

• Sous Windows 7 :

• Appuyez sur Ctrl+Alt+F12. La fenêtre Intel Graphics and Media Control Panel s'ouvre.

• Sélectionnez Mode avancé et cliquez sur OK.
• Sélectionnez Plusieurs écrons.

• Dans la zone Mode de fonctionnement, Sélectionnéz l'une des options suivantes selon vos besoins et suivez les instructions à l'écran pour effectuer les autres configurations.

• Ecran unique : selon votre configuration, la sortie de l'ordinateur est affichée sur l'écran de l'ordinateur ou sur l'écran DVI.

• Dupliquer les écrons : la même sortie est affichée sur l'écran de l'ordinateur et sur l'écran DVI.

• Bureau étendu : une sortie d'ordinateur différente est affichée sur l'écran de l'ordinateur et sur l'écran DVI.

• Sous Windows 8 et Windows 8.1 :

• Déplacez le pointeur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran et cliquez sur l'option Périphériques.

• Cliquez sur Deuxieme ecran et selectionnez Duplique, Etendre ou Deuxieme ecran uniquement.

Remarques concernant la connexion d'un écran DVI

Branchez un écran DVI sur l'unité d'extension, puis mettez-le sous tension avant l'ordinateur. Si vous ne respectez pas cette procédure, le système ne reconnaît pas que l'écran est connecté. Si l'options d'activation de l'écran DVI n'apparait pas dans la fenêtre Display Properties, essayez de fermer la fenêtre et de l'ouvrir à nouveau. Si l'incident persiste, assurez-vous que le connecteur de l'écran est correctement branché et repêzez la procédure de connexion de l'écran.

Utilisation du mini-connecteur DisplayPort

Votre ordinateur est équipé d'un mini-connecteur DisplayPort, une interface d'affichage numérique qui permet la connexion à divers périphériques externes tels que des écrans à tube cathodique (CRT), des écrons LCD, des projecteurs, voire des téléviseurs HDTV. Ce connecteur compact permet de réaliser des branchements sans configuration et prend en charge des adaptateurs que vous pouvez brancher sur les ports DVI, VGA ou HDMI™ (High-Definition Multimedia Interface).

Le mini-connecteur DisplayPort de l'ordinateur prend également en charge les flux audio et video.

Définition d'une représentation

Pour afficher des informations et effectuer des presentations, vous pouvez brancher un projecteur sur votre ordinateur via le connecteur VGA.

Remarque: Il peut se passer quelques secondes avant que le projecteur affiche l'image. Si vous bureau ne s'affiche pas au bout de 60 secondes, appuyez sur F7 pour permuter entre les différentes unités d'affichage.

Votre projecteur peut etre equiped'un ou de plusieurs ports d'entree audio. Pour effectuer une presentation sonore, vous devez relier le connecteur audio multifonction de votre ordinateur a ces porta a l'aide d'un cable audio (disponible a la vente).

Utilisation du double affichage

Cette section presente les fonctions de duplication et d'extension du bureau, qui vous permettent d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage.

Utilisation des fonctions de duplication et d'extension du bureau

La fonction de duplication du bureau permet d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage. Vous pouze également afficher des images de bureau différentes sur chaque écran à l'aide de la fonction d'extension du bureau.

Vous peuvent utiliser la fonction de duplication ou d'extension du bureau sans modifier aucun paramètre. Si la fonction est inopérante, reportez-vous à la rubrique suivant relative à l'activation des fonctions de duplication et d'extension du bureau.

Activation des fonctions de duplication ou d'extension du bureau

Pour activer les fonctions de duplication ou d'extension du bureau, précédez comme suit :

1. Branchez l'écran externe sur votre ordinateur. Puis branchez l'écran sur une prise de courant.
2. Allumez l'écran externe.
3. Appuyez sur la touche F7, puis selectionné Dupliquer ou Etendre.

Pour changer la résolution de chaque écran, procédez comme suit :

1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

2. Cliquez sur l'icône Ecran-1 qui correspond à l'unité d'affichage principale (c'est-à-dire l'écran de l'ordinateur par défaut).

3. Définissez la résolution de l'écran principal.

4. Cliquez sur l'icone Ecran-2 qui correspond à l'unité d'affichage secondaire (c'est-à-dire l'écran externe par défaut).
5. Définisse la résolution de l'écran secondaire.
6. Cliquez sur Paramètres avancés, puis définitisser la qualité des couleurs dans l'onglet Ecran.
7. Cliquez sur OK pour appliquer les modifications.

Remarques sur la fonction d'extension du bureau

• En mode d'extension du bureau, seul l'écran principal passse en mode DOS plein écran. L'autre écran s'éteint.

• Si vous ordinateur est doté d'une carte graphique Intel, vous pouvez désigner l'écran principal en procédant comme suit :

• Cliquez avec le bouton droit de la souris sur le bureau, puis selectionnez Résolution d'écran.

• Cliquez sur l'image de l'écran de votrechoix et cochez la case Faire de cet affichage votre affichage principal.

• Cliquez sur OK.

• Lorsqu'une application utilisant DirectDraw ou Direct3D est exécutée en mode plein écran, elle apparait sur l'écran principal uniquement.

• Il est impossible d'utiliser la fonction de changement d'unité d'affichage lorsque vous étés en mode d'extension du bureau.

Utilisation de la fonction de gestion graphique NVIDIA Optimus

Certsains ordinateurs portables ThinkPad prenent en charge la fonction de gestion graphique Nvidia Optimus.

Pour atteindre le meilleur équilibre entre performances de l'ordinateur et autonomie de la batterie, en fonction de la demande de qualité graphique du programme actif et des paramètres utilisés pour le mode de gestion de l'alimentation, la fonction de gestion graphique NVIDIA Optimus passée automatiquement de la gestion graphique haute performance à la gestion graphique à économie d'énergie sans avoir à redémarrer l'ordinateur, à fermer des programmes ou à intervenir manuellement.

Remarque : La fonction de gestion graphique NVIDIA Optimus est prise en charge uniquement sous Windows 7.

Utilisation des dispositifs audio

Votre ordinateur est équipé des éléments suivant :

• Microphones
  Haut-parleurs
• Connecteur audio multifonction de 3,5 mm de diamètre

L'ordinaire compte également une puce audio qui vous permet de bénéficier de diverses fonctions audio multimédia, notamment :

• Conformé à la norme audio haute définition Intel
• Lecture de fichiers MIDI (Musical Instrument Digital Interface) et MP3 (Moving Picture Experts Group Audio Layer-3)

• Enregistrement et lecture de fichiers PCM (Pulse-code modulation) et WAV (Waveform Audio File Format)

• Enregistrement à partir de diverses sources sonores telles qu'un casque branché

Le tableau suivant indique les fonctions des périphériques audio reliés aux connecteurs de votre ordinateur ou de la station d'accueil qui sont prises en charge.

Tableau 3. List des fonctions audio

Connecteur	Casque avec prise 4 pôles de 3,5 mm	Casque standard	Micro standard
Connecteur audio multifonction	Fonctions casque et micro prises en charge	Fonction casque prise en charge	Non pris en charge

Le programme Realtek HD Audio Manager permet de configurer le micro en vue d'obtenir un enregistrement au son optimal. Pour démarrer le programme, accédez au Panneau de configuration, puis cliquez sur Matériel et audio Realtek HD Audio Manager.

Utilisation de laamera

Si vous ordinateur est équipé d'uneamera, vous pouvez l'utiliser pour visionner votre image video et pour effectuer un instantané de votre image actuelle.

Pour démarrer laamera, procédez comme suit :

• Sous Windows 7 : démarrez le programme Communications Utility. Voir « Accès aux programmes Lenovo sous Windows 7 » à la page 15.

• Sous Windows 8 et Windows 8.1 : cliquez sur Camera sur l'écran d'accueil.

Lorsque laamera démarre, le voyant vert d'utilisation de laamera s'allume.

Vouss pouvez également utiliser laamera intégrée avec d'autres programmes qui proposent des fonctions de photographie, de capture video et de visioconférence. Pour utiliser laamera intégrée avec d'autres programmes, ouvrez l'un des programmes et lancez la fonction de photographie, de capture video ou de visioconférence. Ensuite, laamera est lancée automatiquement et levoyant vert d'activation de laamera s'allume. Pour plus d'informations sur l'utilisation de laamera avec un programme, reportez-vous au système d'aide du programme.

Configuration des paramètres de laamera

Vouss pouez configurer les parametes de laamera selon vos besoins. Par exemple, vous pouze ajuster la qualite de la sortie video.

Pour configurer les paramètres de laamera, procédez comme suit :

• Sous Windows 7 : démarrez le programme Communications Utility et configurez les paramètres de la camera à votre convenance.

• Sous Windows 8 et Windows 8.1 : procédez de l'une des manières suivantes :

• Configurez les paramétres de laamera directement à partir du programme qui utilise laamera. Pour plus d'informations, reportez-vous au système d'aide du programme.

• Cliquez sur Lenovo Settings à partir de l'écran d'accueil. Cliquez ensuite sur Caméra. Suivez les instructions à l'écran pour configurer les paramètres à votre convenance.

Utilisation de l'unité de disque optique

Remarque : Notre ordinateur prend en charge une unité de DVD-ROM et ungraveur multisessions.

Unité de DVD-ROM

Une telle unité peut dire les DVD-ROM ainsi que tous les types de CD, tels que des CD-ROM, de CD-RW, des CD-R et les CD audio. Cette unité ne permet pas de proceder à des enregistrents.

Graveur multisections

Une telle unité peut dire les DVD-ROM, les DVD-R, les DVD-RAM et les DVD-RW, ainsi que tous les types de CD, tels que que des CD-ROM, de CD-RW, des CD-R et les CD audio. En outre, elle permet d'enregistrer sur des DVD-R, des DVD-RW, des DVD-RAM de type II, des CD-RW et des CD-R.

Utilisation d'une carte Flash Media

Votre ordinateur peut etre equiped'un logement pour lecteur de carte mmoire ou pour carte a puce. Il prend en charge les cartes suivantes:

• MultiMediaCard (MMC)
• Carte SDXC (Secure Digital eXtended-Capacity)
• Carte SD (Secure Digital)
• Carte SDHC (Secure Digital High-Capacity)

Remarque : Notre ordinateur ne prend pas en charge la fonction CPRM pour la carte SD.

Attention : Pendant un transfert de données à partir d'une carte Flash Media, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert. Sinon, vous risquez d'endommager vos données.

Insertion d'une carte Flash Media

Attention : Avant de commencer à installer une carte, touchez une table en métal ou tout autre objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour insérer une carte Flash Media, procedez comme suit :

1. Assurez-vous que la carte est correctement orientée.
2. Insérez fermement la carte dans le logement pour lecteur de carte mémoire 4 en 1 ou pour carte à puce.

Si la fonction plug-and-play n'est pas activée pour la carte Flash Media installee, procedez comme suit pour activer la fonction :

1. Ouvrez le panneau de configuration.
2. Cliquez sur Matériel et audio.
3. Cliquez sur Gestionnaire de périphériques. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
4. Dans le menu Action, Sélectionnez Ajouter un matériel d'ancienne génération. L'assistant Ajout de matériel démarre.
5. Suivez les instructions qui s'affichent à l'écran.

Retrait d'une carte Flash Media

Attention :

• Stoppez toute activités nécessitant l'utilisation de la carte avant desteroler cette derniere. Vos risquez sinon d'endommager ou de perdre les données prsentes sur la carte.
• Ne retirez pas une carte lorsque l'ordinateur est en mode veille ou hibernation. Sinon le système risque de ne pas répondre lorsque vous tenterez de reprendre l'opération.

Pour prisonerunecartFlashMedia,procedez comme suit：

1. Cliquez sur l'icone triangulaire dans la zone de notification Windows pour afficher les icones masquées. Ensuite, cliquez avec le bouton droit de la souris sur l'icone Retirer le pérophérique en toute sécurité et ejecter le média.
2. Sélectionnez l'élement que vous souhaitez-retirer pour arrêté la carte.
3. Appuyez sur la carte pour l'éjecter de votre ordinateur.
4. Retirez la carte et rangez-la en lieu sûr en vue d'une utilisation ultérieure.

Remarque : Si vous ne retirez pas la carte après l'avoir arrêtée dans le système d'exploitation Windows, la carte devient inaccessible. Pour acceder à la carte, vous doivent la退回 puis l'insérer de nouveau.

Chapitre 3. Vous et votre ordinateur

Cette section fournit des informations sur l'accessibilité, le comport et vous explique comment voyager avec votre ordinateur.

• « Accessibilité et comport » à la page 43
• « Voyager avec votre ThinkPad » à la page 45

Accessibilité et comport

De bonnes pratiques ergonomiques sont importantes pour tirer le meilleur parti de votre ordinaire personnel et éviter toute sensation d'inconfort. AgencezVote bureau et voire matériel afin de l'adapter a vos besoin personnels et au type de travail que vous effectue. En outre, des habitues saines permettent d'optimiser les performances et d'obtenir un meilleur comfort lors de l'utilisation de I'ordinaireur.

Les rubriques ci-après fournissant des informations relatives à l'organisation de votre bureau, l'installation de votre matériel, et la mise en place de bonnes habitudes de travail.

Lenovo s'engage à fournir les informations et les technologies les plus récentes aux clients souffrant d'un handicap. Veuillez consulter les informations d'accessibilité, quiprésent nos initiatives dans ce domaine. Voir « Informations d'accessibilité » à la page 45.

Informations relatives à l'ergonomie

En voyage, votre environnement de travail change constamment. Par exemple, l'adaptation aux sources de lumière ambiantes, une assise comfortable et un bon positionnement de votre matériel informatique peuvent vous permettre d'améliorer vos performances et votre comfort.

L'exemple suivant présente un utilisateur dans un environnement de travail conventionnel. Meme si vous ne vous trouvez pas dans cette situation, vous pouvez suivre la plupart de ces conseils. Prenez de bonnes habititudes, vous ne pourrez qu'en bénéficier.

Position générale : changez de position de travail afin d'eviter de ressentir un sentiment d'inconfort si vous restez dans la meme position pendant une période prolongee. De courtes mais fréquentes pauses yous perpettent aussi d'éviter tout sentiment d'inconfort provenant de votre position de travail.

Ecran : placez l'écran de manière à conserver une distance de vue comfortable comprise entre 510 et 760 mm. Evitez la lumière éblouissante ou les reflets sur l'écran qui peuvent provenir de l'éclairage au plafond ou de sources de lumière extérieures. Nettoyez régulièrement l'écran et règlez la luminosité de façon à permettre une visioncomfortable. Appuyez sur F5 ou F6 pour régler la luminosité de l'écran.

Position de la tête : maintenez votre tête et votre cou dans une position comfortable et neutre (vertical ou droite).

Chaise : utilisez une chaise à hauteur régiable qui supporte correctement votre dos. Réglez la chaise selon vos besoin.

Position des bras et des mains : si possible, utilisez les accoudoirs ou toute autre partie de votre plan de travail pour bénéficier d'un support pour vos bras. Gardez les avant-bras, les poignets et les mains dans une positionSouple (horizontal).Tapezdelicatement sur les touches.

Position des jambes : gardez les cuisses parallètes au sol et les pieds à plat sur le sol ou le repose-pieds.

En voyage

Il peut s'avérer difficile d'observer les règles d'ergonomie optimales lorsque vous utilisez l'ordinateur en dehors de votre bureau. Quel que soit l'environnement, essayez de tener compte d'un maximum de conseils d'utilisation. Une assise correcte et un éclairage approprié, par exemple, vous aideront à conserver des niveaux de comport et de performances sou Haitables.

Problèmes de vision

Les écrons de visualisation des ordinateurs portables ThinkPad sont conçus pour satisfaire les normes les plus élevées ; ils offrent des images nettes et plus vraies que nature et un affichage large et lumineux qui optimise la visualisation des applications et le comport d'utilisation de votre ordinateur. Bien entendu, toute activité visuelle intense et soutenue peut provoquer une fatigue. Si vous avez des questions sur la fatigue visuelle et le manque de comport visuel, demandez des conseils à un spécialiste.

Confort

Suivez les instructions suivantes pour améliorer votre comport et vos performances.

Activité et pauses : Plus vous utilisez votre ordinateur, plus il est important de respecter la position de travail. Respecter les « informations relatives à l'ergonomie » à la page 43 et adopter une « position assisté active » sont les mêleurs moyens pour éviter le sentiment d'inconfort associé à vos positions de travail. Le fait de changer spontanément votre position de travail et de prendre des pauses courtes mais féquentes vous permet de travailler sur votre ordinateur de façon saine. Notre ordinateur est léger et mobile. Vous pouvez donc facilement le repositionner sur votre plan de travail pour l'adapter aux changements de position.

Agencement de votre zone de travail : Familiarisez-vous avec les meubles de votre bureau de façon à savoir comment ajuster votre surface de travail, votre siège et tout autre outil de travail afin d'assurer un comfort adapté à vos préférences. Si votre zone de travail ne se trouve pas dans un bureau, veillez à bien adopter une position assise active et prenez des pauses. De nombreuses solutions produit ThinkPad sont disponibles pour vous aider à modifier et à développer libre ou ordinateur afin qu'il corresponde au besoin à vos besoins. Consultez le site Web ci-après pour visualiser certaines de ces options : http://www.lenovo.com/essentials. Découvre les solutions d'installation pour stations d'accueil et produits externes qui offrent les possibités de réglage et les fonctions les mêux adaptations à vos besoins.

Informations d'accessibilité

Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les personnes souffrant d'un handicap. Par conséquent, les informations suivantesprésentent des possibités permettant aux utilisateurs malentendants, malvoyants ou à mobilité réduite de profiter pleinement de leur ordinateur.

Les technologies d'aide permettent aux utilisateurs d'acceder aux informations de la(Meilleure façon possible. Certaines de ces technologies sont déjà fournies avec le système d'exploitation, d'autres peuvent etre obtenues chez des fournisseurs ou sur le Web http://www.lenovo.com/healthycomputing.

Technologies d'aide

Certain technologies d'accessibilité sont disponibles à partir du programme Options d'accessibilité. Le nombre de fonctions d'accessibilité disponibles varie selon le système d'exploitation. En général, les options d'accessibilité améliorent la façon dont les utilisateurs malentendants, malvoyants ou à mobilité réduite naviguent et utilisent leur ordinateur. Par exemple, il se peut que certains utilisateurs ne disposent pas des capacité moteur leur permettant d'utiliser une souris ou de Sélectionner une combinaison de touches. D'autres utilisateurs exigent des polices de caractère plus grandes ou des modes d'affichage à fort contraste. Dans certains cas, des loupes et des synthétiseurs de parole intégrés sont disponibles. Pour plus de détails sur chacune de ces fonctions, consultez le système d'aide de Microsoft.

Pour utiliser le programme Accessibility Options, accédez au Panneau de configuration et cliquez sur Options d'ergonomie Options d'ergonomie.

Technologies de lecteur d'écran

Les technologies de lecteur d'écran concernent principalement les interfaces de logiciels, les systèmes d'aide et une série de documents en ligne. Cependant, si un lecteur d'écran est incapable de dire des documents, ces derniers doivent d'abord faire l'objet d'une conversion. Une des solutions consiste à convertir des fichiers PDF Adobe dans un format leur permettant d'être lus par les lecteurs d'écran. Cette solution, basée sur le Web, est fournie par Adobe Systems Incorporated. A partir du site http://access.adobe.com, les documents PDF Adobe peuvent être convertis au format HTML ou au format texte dans plusieurs langues. Une des options permet de convertir les documents PDF se trouvant sur Internet. Une seconde option permet aux utilisateurs de soumettre l'URL d'un fichier PDF Adobe dans un courrier électronique et de le convertir au format HTML ou au format texte ASCII. Les fichiers PDF Adobe d'une unité de disque dur locale, d'un CD-ROM local ou d'un réseau local (LAN) peuvent être convertis en jignant le fichier PDF Adobe à un courrier électronique.

Voyager avec votre ThinkPad

Cette rubrique donne des indications qui vous aidont a utiliser votre ordinateur lorsque vous voyagez.

Conseils pour voyager

Suivez les conseils ci-après pour voyager plus sereinement et efficacement avec votre ordinateur.

• Vous pouvez passer votre ordinateur au travers des détecteurs à rayons X des aéroports en toute sécurité, mais gardez un oeil sur lui à tout instant pour éviter qu'il ne soit volé.
• Munissez-vous d'un adaptateur électrique pour une utilisation dans un avion ou une automobile.
• Si vous portez un boîtier d'alimentation, détachez son cordon pour ne pas l'endommager.

Conseils pour voyager en avion

Si vous emmenez votre ordinateur avec vous en avion, tenez compte des conseils suivants :

• Si vous avez l'intention d'utiliser votre ordinateur ou des services sans fil (teils qu'Internet et Bluetooth), vérifie les restrictions et la disponibilité des services auprès de la Compagnie aérienne avant

l'embarquement. S'il existe des restrictions concernant l'utilisation d'ordinateurs dotés de fonctions sans fil lors d'un voyage en avion, vous doivent respecter ces restrictions. Si nécessaire, désactive les fonctions sans fil avant l'embarquement.

• Faites attention au dossier qui se trouve devant vous dans l'avion. Inclinez le capot de l'ordinateur de manière à éviter qu'il ne soit percuté si la personne assisté devant vous abaisse son dossier.
• N'oubliez pas de mettre l'ordinateur en mode hibernation ou hors tension au décollage.

Accessoires de voyage

Lorsque you etes en déplacement, consultez la liste suivante pour éviter d'oublier des éléments essentiels :

• Boitier d'alimentation ThinkPad
• Adaptateur mini-connecteur DisplayPort vers HDMI
• Souris externe (si vous avez l'habitude de vous en servir)
  Cable Ethernet
• Mallette solide assurant une protection adequate
• Unité de stockage externe

Si vous voyagez à l'étranger, pensez à emporter un boîtier d'alimentation pour le pays dans lequel vous给您 rendez.

Pour acheter des accessoires de voyage, accedez à la page suivante : http://www.lenovo.com/accessories.

Chapitre 4. Sécurité

Le present chapitre fournit des informations sur la façon de protégier l'ordinaireur contre le vol et toute utilisation non autorisée.

• « Utilisation de mots de passer » à la page 47
• « Sécurité du disque dur » à la page 52
• « Configuration du processeur de sécurité » à la page 53
• « Utilisation du lecteur d'empreintes digitales » à la page 54
• « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 57
• « Utilisation de pare-feu » à la page 58
  Protection des données contre les virus » à la page 58

Utilisation de mots de passer

Vouss pouvez définir des mots de passer afin d'empêcher les utilisateurs non autorisés d'acceder à votre ordinateur. Lorsque vous avez défini un mot de passer, une invite s'affiche sur l'écran chaque fois que vous mettez l'ordinateur sous tension. Entrez le mot de passer à l'invite. Vous ne pourrez utiliser l'ordinateur que si vous avez entré le mot de passer approprié.

Si vous avez defini un mot de passer à la mise sous tension, un mot de passage superviseur ou un mot de passage d'accès au disque dur, le déverrouillage est automatique lorsqu'lordinateur quitter le mode veille.

Remarque: Si un mot de passer Windows a eté défini, vous serez invite à l'entrée.

Saisie de mots de passer

Lorsque cette icône s'affiche, entrez le mot de passer à la mise sous tension ou le mot de passer visueur.

Lorsque cette icône s'affiche, entrez un mot de passer d'accès au disque dur. Pour entrer un mot de

Passé maître d'accès au disque dur, appuyez sur F1. Lorsque l'icone est remplacée par ①, entrez le mot de passage maître d'accès au disque dur.

Remarque : Pour revenir à l'icone

appuyez de nouveau sur F1.

Mot de passer à la mise sous tension

Vouss pouze définir un mot de passer à la mise sous tension pour protéger votre ordinateur contre tout accès illicite.

Dans ce cas, un message vous invite à entrer le mot de passer à chaque mise sous tension de l'ordinateur.

Définition, modification ou suppression d'un mot de passer à la mise sous tension

Pour définir, modifier ou supprimer un mot de passer à la mise sous tension, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup.
2. Sélectionnez Security → Password → Power-on Password en vous aidant des touches de déplacement.

3. En fonction de vos besoin, précédez de l'une des façon suivantes :

4. Pour définir un mot de passer, procédez comme suit :

a. Dans la zone Enter New Password, saisissez le mot de passer de votrechioix et appuyez sur Entrée
b. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passer et appuyez sur Entrée.

• Pour modifier un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer à la mise sous tension actuel et appuvez sur Entrée.
b. Dans la zone Enter New Password, saisissez le nouveau mot de passer à la mise sous tension et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée.

• Pour supprimer un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer à la mise sous tension actuel et appuvez sur Entrée.
b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez deux fois sur Entrée.

1. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer.
2. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Remarque: Il est recommandé de noter votre mot de passer et de le conserver en lieu sûr. En cas d'oubli du mot de passer, vous devrez faire procéder à son annulation par un revendeur ou un partenaire commercial Lenovo.

Mot de passer superviseur

Le mot de passer superviseur permet de protégger les informations système enregistrées dans le programme ThinkPad Setup. Si vous avez défini un mot de passer superviseur, aucun utiliser ne peut modifier la configuration de votre ordinateur s'il ne dispose pas de ce mot de passer. Il présente les caractéristiques suivantes en matière de sécurité :

• Si un mot de passer superviseur a eté défini, il vous est demandé lorsque vous essayez de lancer le programme ThinkPad Setup. Les utilisateurs non autorisés ne peuvent pas acceder au programme ThinkPad Setup sans ce mot de passer.

• L'administrateur système peut utiliser le mot de passer superviseur pour acceder à un ordinateur même si l'utilisateur de cet ordinateur a défini un mot de passer à la mise sous tension. Le mot de passer superviseur est prioritaire sur le mot de passer à la mise sous tension.
  Si un mot de passer superviseur et un mot de passer à la mise sous tension ont été définis, vous ne pouvez effectuer les opérations suivantes que si vous connaissiez le mot de passer superviseur :

• Modification ou suppression du mot de passer à la mise sous tension

• Modification ou suppression du mot de passage superviseur

• Modification de la date et de l'heure

• Indication de la longueur minimale du mot de passer à la mise sous tension et du mot de passer d'accès au disque dur

• Modification des paramètres du processeur de sécurité
• Effacement des données liées aux empreintes digitales

• Activation ou désactivation des fonctions suivantes :

• Wake on LAN et Flash over LAN

• Lock UEFI BIOS Settings
• Password at unattended boot
• Boot Device List F12 Option
• Boot Order Lock
• Flash BIOS Updating by End-Users
• Périphérique réseau interne
• Périphérique sans fil interne
• Périphérique Bluetooth interne
• Réseau interne - Mémoire morte en option
• Périphérique réseau étendu sans fil interne
• Mode de sécurité
• Priorité du lecteur d'empreintes digitales

Remarques :

• L'administrateur système peut définir le même mot de passer superviseur sur plusieurs ordinateurs portables ThinkPad pour faciliter l'administration.
• Lorsque l'option Lock UEFI BIOS Settings est activée, aucun paramètre du BIOS ne peut être modifié. Un mot de passer superviseur est requis pour modifier les paramétres.

Définition, modification ou suppression d'un mot de passse superviseur

Seul l'administrateur système peut définir, modifier ou supprimer un mot de passer superviseur. Pour définir, modifier ou supprimer un mot de passer superviseur, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup.

2. Sélectionnez Security → Password → Supervisor Password en vous aidant des touches de déplacement.

3. En fonction de vos besoin, procédez de l'une des façon suivantes :

4. Pour définit un mot de passer, procédez comme suit :

a. Dans la zone Enter New Password, saisissez le mot de passer de votrechioix et appuyez sur Entrée.
b. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passer et appuyez sur Entrée.

• Pour modifier un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Dans la zone Enter New Password, saisissez le nouveau mot de passer superviseur et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée.

• Pour supprimer un mot de passer, procédez comme suit :

a. Dans la zone Enter Current Password, saisissez le mot de passer superviseur actuel et appuyez sur Entrée.
b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez deux fois sur Entrée.

1. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer.
2. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Remarque : Il est recommandé de noter votre mot de passer et de le conserver en lieu sûr. Au prochain accès à ThinkPad Setup, un message vous invitera à entrer votre mot de passage superviseur pour continuer. En cas d'oubli du mot de passage superviseur, Lenovo ne peut pas le réinitialiser. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace la carte mère. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

Mots de passer d'accès au disque dur

Deux types de mots de passer peuvent être associés au disque dur afin de protégger les informations qu'il contient :

• Mot de passage utilisé d'accès au disque dur

Si un mot de passeruse utiliseur d'accès au disque dur a eté défini, mais qu'aucun mot de passage maître ne l'a eté, l'utiliser doit entre son mot de passage d'accès au disque dur pour pouvoir acceder aux fichiers et applications de l'unité de disque dur.

• Mot de passer maître d'accès au disque dur

Le mot de passer maître requiert également un mot de passer utiliser. Le mot de passer maître d'accès au disque dur ne peut généralement être définit et utilisé que par l'administration système. A la façon d'une clé maître, il permet à l'administration d'acceder à n'importe qu'elle unité de disque dur du système. L'administration définit le mot de passer maître, puis affecte un mot de passer utiliser pour chaque ordinateur du réseau. L'utilisateur peut modifier son mot de passer utiliser comme il le souhaite. Toutefois, l'administration peut toujours acceder à l'ordinateur de l'utilisateur en utilisant le mot de passer maître.

Lorsqu'un mot de passer maître d'accès au disque dur est défini, seul l'administrateur peut supprimer le mot de passer utiliser d'accès au disque dur.

Définition d'un mot de passer d'accès au disque dur

Pour définiir un mot de passer d'accès au disque dur, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup.

2. Sélectionnez Security → Password → Hard disk X Password en vous aidant des touches de déplacement.

3. Une fenêtre de mot de passer s'affiche. Un message vous invite à sélectionner User ou User + Master. Sélectionnez User pour attribuer un seul mot de passage d'accès au disque dur. Sélectionnez User + Master si vous souhaitez définir un mot de passage utiliser d'accès au disque dur et un mot de passage maître d'accès au disque dur, par exemple si vous étés administrateur ou superviseur.

4. Si vous sélectionné User, procédez comme suit :

a. Lorsqu'une fenêtre de saisie s'affiche, entrez votre nouveau mot de passer dans la zone Enter New Password et appuyez sur Entrée.

b. Saisissez de nouveau le mot de passer dans la zone Confirm New Password et appuyez sur Entre.

• Si vous sélectionnéz User + Master, procédez comme suit :

a. Pour commencer, définitisser un mot de passer utiliseur d'accès au disque dur. Lorsqu'une fenêtre de message s'affiche et vous invite à définir le mot de passage utiliseur d'accès au disque dur, appuyez sur Entrée pour continuer. Saisissez votre nouveau mot de passage utiliseur d'accès au disque dur dans la zone Enter New Password et appuyez sur la touche Entrée. Saisissez à nouveau le mot de passer dans la zone Confirm New Password et appuyez sur Entrée.
b. Définissez ensuite un mot de passer maître d'accès au disque dur. Lorsqu'une fenêtre de message s'affiche et vous invite à définir le mot de passer maître d'accès au disque dur, appuyez sur Entrée pour continuer. Saisissez votre nouveau mot de passer maître d'accès au disque dur dans la zone Enter New Password et appuyez sur Entrée. Saisissez à nouveau le mot de passer dans la zone Confirm New Password et appuyez sur Entrée.

1. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer.
2. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

A la prochaine mise sous tension de l'ordinateur, entrez le mot de passer maître ou utiliser d'accès au disque dur pour démarrer l'ordinateur et acceder au système d'exploitation.

Modification ou suppression du mot d'un passage d'accès au disque dur

Pour modifier ou supprimer le mot de passer d'accès au disque dur, procédez comme suit :

• Si vous étés en mode d'accès au disque dur User + Master, vous pouvez selectionner User HDP ou Master HDP pour modifier le mot de passer, selon vos besoins.

• Si vous sélectionnez le mode User HDP procédez comme suit pour modifier le mot de passer utilisateur d'accès au disque dur :

• Saisissez le mot de passer utiliseur d'accès au disque dur actuel dans la zone Enter Current Password et appuvez sur Entrée.

• Saisissez ensuite le nouveau mot de passer dans la zone Enter New Password et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée.
• Une fenêtre Setup Notice s'affiche. Appuyez encore une fois sur Entrée pour continuer. Le mot de passeruse utiliseur d'accès au disque dur est alors modifié.

Remarque : Le mot de passer d'accès au disque dur ne peut pas être supprimé en mode User HDP.

• Si vous sélectionnez le mode Master HDP, procédez comme suit pour modifier le mot de passemaitre d'accès au disque dur :

• Saisissez le mot de passer maître d'accès au disque dur actuel dans la zone Enter Current Password et appuvez sur Entrée.

• Saisissez le nouveau mot de passer maître d'accès au disque dur dans la zone Enter New Password et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée.
• Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer. Le mot de passer maître d'accès au disque dur est alors modifié.

Remarque : En laissant les zones Enter New Password et Confirm New Password vides et en appuyant deux fois sur Entrée, vous supprimez les mots de passer utiliseur et maître d'accès au disque dur.

• Si vous étés en mode d'accès au disque dur User, procédez comme suit pour modifier le mot de passer utilisé d'accès au disque dur :

• Saisissez votre mot de passer pour démarrer le programme ThinkPad Setup. Pour plus d'informations, voir « Définition d'un mot de passer d'accès au disque dur » à la page 50.

• Saisissez le mot de passer utiliseur d'accès au disque dur actuel dans la zone Enter Current Password et appuyez sur Entrée.
• Saisissez ensuite le nouveau mot de passer dans la zone Enter New Password et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée.
• Une fenêtre Setup Notice s'affiche. Appuyez encore une fois sur Entrée pour continuer. Le mot de passage utiliseur d'accès au disque dur est alors modifié.

Remarque : Si vous laissez les zones Enter New Password et Confirm New Password vides et que vous appuyez deux fois sur Entrée, vous supprimez le mot de passer utiliseur d'accès au disque dur.

Conseils relatifs à l'utilisation des mots de passer d'accès au disque dur

• Vous pouze définir la longueur minimale du mot de passer d'accès au disque dur via le menu Security.
• Si le mot de passer d'accès au disque dur que vous définissez dépasse sept caractères, l'unité de disque dur ne pourrait être utilisé que par un ordinateur capable de reconnaître les mots de passage de plus de sept caractères. Si vous installez ensuite l'unité de disque dur sur un ordinateur qui ne reconnaît pas les mots de passage d'accès au disque dur de plus de sept caractères, l'accès à l'unité vous est interdit.
• Notez votre mot de passer et conservez-le en lieu sûr. En cas d'oubli du mot de passer maître et/ou utiliser d'accès au disque dur, Lenovo ne peut pas le réinitialiser ni récapérer les données de votre unité de disque dur. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

Sécurité du disque dur

Pour protéger les mots de passer contre les attaques de sécurité non autorisées, reportez-vous aux conseils suivants pour optimiser la sécurité :

• Définissez un mot de passer à la mise sous tension et un mot de passer d'accès au disque dur pour l'unité de disque dur ou l'unité SSD interne. Reportez-vous à la procédure désrite dans les sections « Mot de passer à la mise sous tension » à la page 47 et « Mots de passer d'accès au disque dur » à la page 50. Pour des raisons de sécurité, il est recommendé deCHOISIR un long mot de passage.
• Pour garantir la sécurité du système UEFI BIOS, utilisez le processeur de sécurité et une application de sécurité dotée d'une fonction de gestion Trusted Platform Module. Reportez-vous à la section « Configuration du processeur de sécurité » à la page 53.

Remarque : En fonction du modele, votre ordinateur peut prendre en charge la fonction de gestion TPM.

• Si un disque dur et un disque SSD avec chiffrement du disque sont installés sur votre ordinateur, faites en sorte de protégger le contenu de la mémoire de l'ordinateur contre les accès illicites à l'aide d'un logiciel de chiffrement de lecteur, tel que Microsoft Windows BitLocker®, pris en charge par les éditions Intégrale et Entreprise des systèmes d'exploitation Windows 7 et Windows 8 et Windows 8.1. Voir « Utilisation de Windows BitLocker Drive Encryption » à la page 52.
• Avant de mettre au rebut, de vendre ou de céder votre ordinateur, supprimez les données qu'il contient. Pour plus d'informations, reportez-vous à la section « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 57.

L'unité de disque dur intégrée à votre ordinateur peut être protégée par le système UEFI BIOS.

Utilisation de Windows BitLocker Drive Encryption

Pour protégger votre ordinaire contre tout accès illicite, utilisez un logiciel de chiffrement d'unité, tel que Windows BitLocker Drive Encryption.

Le programme de chiffrement de lecteur BitLocker Windows est une fonction de sécurité complète des systèmes d'exploitation Windows 7, Windows 8 et Windows 8.1. Il est pris en charge par les éditions Intégrale et Entreprise de Windows 7 et les éditions Professionnelle et Entreprise de Windows 8 et Windows 8.1. Son objectif consiste à protégger le système d'exploitation et les données stockées sur votre ordinateur, même si ce dernier est perdu ou volé. BitLocker repose sur une méthode de chiffrement de tous les fichiers utilisateur et système, notamment les fichiers de remplacement et d'hibernation.

BitLocker utilise un module TPM (Trusted Platform Module) assurant une protection améliorée de vos données et l'intégrité des composants à la première initialisation. La version 1.2 de TPM offre un module TPM compatible.

Pour vérifier l'etat de BitLocker, accédez au Panneau de configuration et cliquez sur Systeme et sécurité → Chiffrement de lecteur BitLocker.

Pour plus d'informations sur le chiffrement de lecteur BitLocker Windows, consultez le système d'aide du système d'exploitation Windows ou recherche le document «Guide pas à pas du chiffrement de lecteur BitLocker Microsoft Windows» sur le site Web de Microsoft.

Unité de disque dur et unité SSD avec chiffrement du disque

Cerains modèles contiennent une unité de disque dur ou une unité SSD avec chiffrement du disque. Cette fonction permet de protégger l'ordinateur contre les attaques de sécurité sur les contrôleurs de support, de mémoire flash de type NAND ou les pilotes de périphérique à l'aide d'une puce de chiffrement par matériel. Afin d'utiliser efficacement la fonction de chiffrement, définisseez un mot de passer d'accès au disque dur pour l'unité de stockage interne.

Configuration du processeur de sécurité

Vous doivent veiller à protéger vos ordinateurs clients lorsque vous les connectez à un réseau, car ils transmettent des données confidentielles. En fonction des options commandées, l'ordinateur peut être équipé d'une puce de sécurité intégrée et d'un microprocesseur de chiffrement. Le processeur de sécurité, combiné à Client Security Solution, permet d'effectuer les opérations suivantes :

• Protégger vos données et votre système
• Renforcer les contrôles d'accès
• Sécuriser les communications

Configuration du processeur de sécurité

Les options proposées dans le sous-menu Security Chip du menu Security de ThinkPad Setup sont les suivantes :

• Security Chip : permet d'activer ou de désactiver le processeur de sécurité.
• Security Reporting Options : permet d'activer ou de désactiver chaque option concernant les rapports sur la sécurité.
• Clear Security Chip : permet de supprimer la clé de chiffrement.

Pour définit r'une des options du sous-menu Security Chip, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup.
2. Sélectionnez Security → Security Chip en vous aidant des touches de déplacement.

3. Appuyez sur Entrée. Le sous-menu Security Chip apparait.

4. A l'aide des touches de déplacement, placez-vous sur l'objet à définir. Une fois l'objet mis en évidence, appuyez sur Entrée.

5. Configurez les autres éléments que vous souhaitez définir.
6. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications apportées à la configuration et fermer la fenêtre.

Pour définiir le processeur de sécurité, démarrez Client Security Solution et suivez les instructions qui s'affichent à l'écran.

Remarque: Si Client Security Solution n'est pas préinstallé sur votre ordinateur, vous pouvez le télécharger et l'instructor à l'adresse suivante: http://www.lenovo.com/support. Suivez ensuite les instructions qui s'affichent à l'écran.

Conseils relatifs à l'utilisation du processeur de sécurité

Assurez-vous que le mot de passer superviseur est défini dans ThinkPad Setup. Si ce n'est pas le cas, n'importe quel utiliser peut modifier les paramétres du processeur de sécurité.
- Si vous utilisez le programme Client Security Solution, prenez les précautions suivantes concernant le processeur de sécurité :

• N'annulez pas l'utilisation du processeur de sécurité. Autrement, les fonctions affectées aux touches seront étre façées.

• Ne désactivez pas le processeur de sécurité. Autrement, Client Security Solution ne fonctionnera pas.

• Si le processeur de sécurité est逝 ré ou remplace, ou si un nouveau est ajouté, l'ordinateur ne démarre pas. Vous entendez alors quatre cycles de quatre signaux sonores chacun, ou un message d'erreur 0176 ou 0192 s'affiche.

• Si le processeur de sécurité est inactif ou désactivé, l'option Clear Security Chip n'est pas affichée.
• Lorsque vous désactivez le processeur de sécurité, mettez l'ordinateur hors tension, puis de nouveau sous tension après avoir défini le processeur de sécurité sur Active. Sinon, l'option Clear Security Chip ne s'affichera pas.

Utilisation du lecteur d'empreintes digitales

En fonction du modele,voire ordinateur peut etre equipe d'un lecteur d'empreintes digitales. L'authentication par empreintes digitales peut replacer les mots de passe, tels que le mot de passage Windows,le mot de passa à la mise sous tension et le mot de passe d'accès au disque dur.Ainsi,vous pouvez vous connecter à voire ordinateur simplement et en toute sécurité.

Pour activer l'authentication par empreintes digitales, commencez par enregistrer vos empreintes digitales. Pendant I'enregistrement, les empreintes digitales sont automatiquement associées au mot de passer Windows. Pour associier vos empreintes digitales au mot de passer à la mise sous tension et au mot de passer d'accès au disque dur, créez manuellement une connexion.

Enregistrement de vos empreintes digitales

Pour enregistrer vos empreintes digitales, procedez comme suit :

1. Démarrez le programme Fingerprint Manager Pro. Pour savoir comment lancer le programme Fingerprint Manager Pro, voir « Programmes Lenovo » à la page 15.
2. Entrez le mot de passer Windows.

3. Cliquez sur l'icone représentant le doigt que vous souhaitez enregistrer, puis faites glisser le doigt correspondant sur le lecteur d'empreintes digitales sans le relâcher jusqu'à ce que l'enregistrement soit terminé. Pour plus d'informations, voir « Passage du doigt sur le lecteur d'empreintes digitales » à la page 55.

4. Cliquez sur Terminer. Notre empreinte digitale est bien enregistrée.

Remarque : Il est recommandé d'enregistrer plusieurs empreintes digitales en cas de blessure à l'un de vos doigts.

Passage du doigt sur le lecteur d'empreintes digitales

Pour passer votre doigt sur le lecteur d'empreintes digitales, précédez comme suit :

1. Placez la dernière phalange de votre doigt sur le capteur.

1. Faites doucement glisser votre doigt vers vous sur le lecteur en effectuant une légere pression. Ne soulevez pas votre doigt lorsque vous le faites glisser.

Comportement duvoyant du lecteur d'emploi digitales

Comportement duvoyant	Description
Vert	Le lecteur d'empreintes digitales est prét à生存 l'empreinte digitale.
Orange	L'empreinte digitale ne peut pas être authentifiée.

Associez vos empreintes digitales au mot de passer à la mise sous tension et au mot de passer d'accès au disque dur.

Pour associier vos empreintes digitales au mot de passer à la mise sous tension et au mot de passer d'accès au disque dur, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis remettez-le sous tension.
2. Lorsque vous y etes invité, faites glisser votre doigt sur le lecteur d'empreintes.
3. Saisissez le mot de passer à la mise sous tension, le mot de passer d'accès au disque dur ou les deux si nécessaire. La connexion est créé.

Lorsque vous redémarrez l'ordinateur, vous pouvez utiliser vos empreintes digitales pour vous connecter, sans avoir à entrer le mot de passer Windows, le mot de passer à la mise sous tension ni le mot de passer d'accès au disque dur.

Attention: Si vous utilisez toujours vos empreintes digitales pour vous connecter à l'ordinateur, vous risquez d'oublier vos mots de passer. Par conséquent, notes-les et conservez-les en lieu sûr. Si vous avez oublie votre mot de passer à la mise sous tension, vous devrez faire procéder à son annulation par un technicien agréé ou un partenaire commercial Lenovo. Si vous avez oublé votre mot de passer d'accès au disque dur, Lenovo ne peut pas le réinitialiser ni récapérer les données de l'unité de disque dur. Si cela vous arrive, portez votre ordinateur à un technicien agréé ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pieces et le service.

Configuration du lecteur d'empreintes digitales

Vouss pouvez configurer le lecteur d'empreintes digitales dans le programme Fingerprint Manager Pro. Vouss pouzé également modifier certains paramètres avancés dans le programme ThinkPad Setup.

Pour modifier les paramètres dans le programme Fingerprint Manager Pro, cliquez sur Settings dans l'interface principale du programme. Pour modifier les paramètres dans le programme ThinkPad Setup, voir « Utilisation du programme ThinkPad Setup » à la page 111.

YououpouvezdéfinirlesconfigurationssuivantesdansleprogrammeThinkPad Setup :

• Predesktp Authentication : permet d'activer ou de désactiver l'authentication par empreintes digitales avant le chargement du système d'exploitation.
• Reader Priority : définit la priorité de chaque lecteur si un lecteur d'empreintes digitales externe est connecté.
• Security mode: indique les paramètres du mode de sécurité.
• Password Authentication : permet de désactiver ou d'activer l'authentication par mot de passer.

Remarque: Cette option s'affiche uniquement si le mode Sécurité élevée est activé.
- Reset Fingerprint Data : cette option permet d'effacer toutes les empreintes digitales stockées dans le lecteur d'empreintes digitales interne ou externe.

Entretien du lecteur d'emploi des digitales

Les actions suivantes risquent d'endommager le lecteur d'empreintes digitales ou de l'empêcher de fonctionner correctement :

• Grattage de la surface du lecteur à l'aide d'un objet dur et pointu.
• Rayer la surface du lecteur avec votre ongle ou un objet dur.
• Utilisation ou contact du lecteur avec des doigs sales.

Si vous observez l'une des conditions suivantes, nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux :

• La surface du lecteur est sale ou tachée.
• La surface du lecteur est humide.
• Le lecteur ne parvient pas à enregistrer ou authenticateur votre emprente digitale.

Si vous doigt presente l'un des symptômes suivants, vous risquez de ne pas pouvoir vous enregistrer ou vous authenticateur :

• La surface de votre doigt est plissée.
• Voitre doigt est reche, sec ou blessé.
• Voitre doigt est maculé de boue, d'huile ou de toute autre substance.
• La surface de votre doigt est différente de cette figurant dans l'enregistrement de votre empreinte digitale.
• Voitredoigtestmouillé.
  Le doigt utilise n'a pas eté enregistré.

Pour résoudre le problème, effectuez l'une des opérations suivantes :

• Nettoyez ou essuyez vos mains afin d'éliminer toute trace de saleté ou d'humidité.
• Enregistrez, puis utilisez un autre doigt pour vous authenticate.
• Si vos mains sont sèches, appliquez une lotion.

Pour plus d'informations sur l'utilisation du lecteur d'empreintes digitales, reportez-vous au système d'aide du programme Fingerprint Manager Pro.

Consignes de suppression de données du disque dur ou de l'unité SSD

Certaines données stockées sur l'unité de disque dur ou l'unité SSD peuvent être confidentielles. La cession de votre ordinateur à une pierce personne sans supprimer les logiciels charges, tels que les systèmes d'exploitation et les logiciels d'application, peut même enfreindre les contrats de licence. Avant demettre

au rebut, de vendre ou de cedererde Your ordinateur, assurez-vous d'effacer les donnees stockees sur I'unité de disque dur ou I'unité SSD.

Vousspuvezutiliserlesmethodessuivantes pour supprimerlesdonnéesdeI'unitédedisquedur ou de I'unitéSSD:

• Déplacez les données dans la Corbeille, puis videz celle-ci.
  Supprimez les données.
• Formatez votre unité de disque dur ou votre unité SSD à l'aide du logiciel d'initialisation.
• Grace au programme de restauration fourni par Lenovo, vous pouvez restaurer les paramètres d'usine par défaut de l'unité de disque dur ou de l'unité SSD.

Cependant, ces opérations ne font que modifier l'emplacement des données; elles ne suppriment pas les données propresment dites. En d'autres termes, le processus de récapération des données est désactivé dans un système d'exploitation tel que Windows. Les données sont toujours là, bien qu'ellessemblent perdues. Ainsi, il est parfois possible de dire les données en utilisant un logiciel spécial de récapération des données. Il existe donc un risque que des personnes de mauvaise foi ne lisent et n'utilistant à mauvais escient les données confidentielles des disques durs ou des unités SSD à des fins malveillantes.

Pour empêcher la diffusion des données, vous doivent impérativement les supprimer de l'unité de disque dur lors de la mise au rebut, de la vente ou la cession de votre ordinateur. Vous pouvez détruire ces données par un moyen physique, en écrasant l'unité de disque dur avec un marteau, ou par un moyen magnétique, en utilisant un puissant aimant, afin de rendre les données illisibles. Toutefois, il est recommendé d'utiliser le logiciel (payant) ou le service (payant) spécifique conçu à cet effet. Le processus peut durer plusieurs heures.

Pour supprimer les données du disque SSD, Lenovo fournit l'outil Drive Erase Utility for Resetting the Cryptographic Key and Erasing the Solid State Drive. Pour supprimer les données du disque dur, Lenovo fournit l'outil Secure Data Disposal™. Accédez au site http://www.lenovo.com/support pour télécharger ces outils.

Si une unité SSD de chiffrement ou une unité de disque dur de chiffrement est prise en charge et installée sur votre ordinateur, vous pouvez logicielmentmettre au rebut toutes les données contenues sur l'unité trèsrapidement en effaçant la clé cryptographique. Les données chiffrées à l'aide de l'ancienne clé ne sont pas physiquement effacées et sont conservées sur l'unité. Toutefois,elles ne peuvent pas'être déchiffrées sans cette ancienne clé. Cette fonction est disponible avec l'outil Drive Erase Utility for Resetting the Cryptographic Key and Erasing the Solid State Drive.

Utilisation de pare-feu

Si vous système est doté d'un pare-feu préinstallé, celui-ci protège votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Il protège également la confidentialité de vos données.

Pour plus d'informations sur l'utilisation du pare-feu, reportez-vous au système d'aide fourni avec le programme.

Protection des données contre les virus

Votre ordinateur est doté d'un programme antivirus préinstallé que vous pouvez utiliser pour détecter et éliminer les virus. Le programme antivirus a ete concu pour détecter et eliminer les virus.

Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewverer la licence pour continuer à receivevoir les mises à jour du logiciel antivirus.

Pour plus d'informations concernant l'utilisation de votre logiciel antivirus, reportez-vous au système d'aide de ce logiciel.

Chapitre 5. Présentation générale de la récapuéRATION

Le present chapitre fournit des informations sur les solutions de récapération.

• « Présentation de la récapération sous Windows 7 » à la page 61
• « Présentation de la récapération sous les systèmes d'exploitation Windows 8 et Windows 8.1 » à la page 66

Présentation de la recupération sous Windows 7

Cette section contient des informations sur les solutions de récapération fournies par Lenovo pour les ordinateurs avec le système d'exploitation Windows 7.

Remarques :

• Vous ave le choix entre plusieurs méthodes de récupération de logiciels en cas d'incident logiciel ou matériel. Certaines méthodes varient en fonction de leur type de système d'exploitation.
  Le produit se trouvant sur le support de récapération ne peut être utilisé que dans les cas suivants :

• Restauration du produit préinstallé sur votre ordinateur

• Réinstallation du produit
• Modification du produit via la fonction Fichiers supplémentaires

Afin d'éviter tout problème de performance ou comportement inattendu qui pourrait être causé par la technologie de la nouvelle unité de disque dur, il est recommendé d'utiliser l'un des programmes de sauvegarde suivants :

ThinkVantage Rescue and Recovery version 4.3 ou version ultérieure
- Acronis True Image 2010 ou version ultérieure
- Paragon Backup & Recovery 10 Suite ou version ultérieure, Paragon Backup & Recovery 10 Home ou version ultérieure

Creation et utilisation d'un support de récapération

Le support de récuppération vous permet de restaurer les paramètres par défaut de l'unité de disque dur. Les supports de récuppération sont utiles lorsque vous transférés l'ordinateur vers une autre zone, lorsque vous vendez l'ordinateur, lorsque vous le recyclez ou lorsque vous tentez de remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récuppération ont échoué. Par mesure de précaution, il est donc essentiel de créé le plus rapidement possible un support de récuppération.

Remarque : Les opérations que vous pouvez exécuter avec les supports de récapération dépendant du système d'exploitation à partir duquel ils ont été créés. Le support de récapération peut composer un support d'amorçage et un support de données. Vote licence Microsoft Windows vous permet de creator un seul support de données. Il est donc important de stocker ces supports en lieu sûr après leur création.

Creation d'un support de récapucération

Cette section explique comment creer un support de récapération.

Remarque : Sous Windows 7, vous pouvez creator des supports de récapération à l'aide de disques ou d'unités de stockage USB externes.

Pour creer un support de recupération sous Windows 7, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Factory Recovery Disks. Suivez ensuite les instructions qui s'affichent à l'écran.

Utilisation d'un support de récapération

Sous Windows 7, you pouvez utiliser les supports de récapération uniquement pour restaurer les paramètres d'usine par défaut de l'ordinateur. Vous pouvez utiliser les supports de récapération pour remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récapération ont échoué.

Attention : Lorsque vous utilisez le support de récupération pour restaurer les paramètres par défaut, tous les fichiers se trouvant sur le disque dur sont supprimés et replacés par les paramètres par défaut.

Pour utiliser les supports de récapétations sous Windows 7, procédez comme suit :

1. En fonction du type de support de récapération, branche le support d'amorçage (clé mémoire ou autre périphérique de stockage USB) sur l'ordinateur ou insérez le disque d'amorçage dans l'unité de disque optique.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.
3. Sélectionnez l'unité d'amorçage souhaitée, puis appuyez sur la touche Entrée. Le processus de restauration commence.
4. Suívez les instructions à l'écran pour exécuter cette opération.

Remarques :

1. A l'issue de la restauration des paramètres d'usine par défaut de votre ordinateur, vous devrez peut-être réinstaller les pilotes de certains périphériques. Voir « Réinstallation des pilotes de périphérique et des programmes préinstallés » à la page 65.
2. Microsoft Office est préinstallé sur certains ordinateurs. Pour récapierer ou réinstaller les programmes Microsoft Office, vous doivent obligatoirement utiliser le CD Microsoft Office. Ces disques ne sont fournis qu'avac les ordinateurs dotés en usine de Microsoft Office.

Exécution d'opérations de sauvégarde et de récapération

Le programme Rescue and Recovery permet de sauvegarder le contenu intégral de votre unité de disque dur, notamment votre système d'exploitation, vos fichiers de données, vos programmes logiciels et vos paramètres personnels. Vous pouvez indiquer l'endetroit où le programme Rescue and Recovery devra stocker la sauvegarde :

• Dans une zone protégée de l'unité de disque dur
• Sur l'unité de disque dur seconde si une deuxième unité de ce type est installée sur votre ordinateur
• Sur une unité de disque dur USB externe connectée
• Sur une unité réseau
• Sur des disques inscrptibles (pour cela, vous nevez dispose d'une unité de disque optique inscrptible)

Une fois que vous avez sauvégardié le contenu sur l'unité de disque dur, vous pouvez restaurer la totalité du contenu du disque dur, uniquement les fichiers sélectionnés, ou encore ne restaurer que le système d'exploitation Windows et les programmes.

Opération de sauvegarde

Pour effectuer une opération de sauvégarde sous Windows 7 en utilisant Rescue and Recovery, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur Sauvegarder votre disque dur et selectionnez les options de l'opération de sauvegarde. Ensuite, suivez les instructions à l'écran pour exécuter l'opération de sauvegarde.

Opération de récapuration

Pour effectuer une opération de récapération sous Windows 7 à partir du programme Rescue and Recovery, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur l'icone Restaurer le système à partir d'une sauvegarde.
4. Suívez les instructions à l'écran pour exécuter l'opération de récapération.

Utilisation de l'espace de travail Rescue and Recovery

L'espace de travail Rescue and Recovery resides dans une zone protégée et cachée de l'unité de disque dur qui fonctionne independamment du système d'exploitation Windows. Vous pouze ainsi effectuer des opérations de récapération même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Vous pouze alors effectuer la récapération à partir de l'espace de travail Rescue and Recovery :

• Récupération de fichiers à partir de l'unité de disque dur ou d'une sauvegarde.

L'espace de travail Rescue and Recovery you permit de localiser des fichiers sur le disque dur et de les transférer vers une unité réseau ou vers un autre support enregistrable tel qu'un périphérique USB ou un disque. Cette solution est disponible même si vous n'avez pas sauvégarde vos fichiers ou si des modifications ont été apportées aux fichiers depuis la première opération de sauvégarde. Vous pouvez également recupérer des fichiers individuels à partir d'une sauvégarde Rescue and Recovery située sur votre unité de disque dur locale, sur un périphérique USB ou sur une unité réseau.

• Restauration de l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery.

Si vous avez sauvegardé l'unité de disque dur à l'aide de Rescue and Recovery, vous pouvez la restaurer à partir d'une sauvegarde Rescue and Recovery même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

• Restauration des paramètres d'usine par défaut de l'unité de disque dur.

L'espace de travail Rescue and Recovery permit de restaurer l'intégrité du contenu de l'unité de disque dur à ses paramètres d'usine par défaut. Si vous unité de disque dur comporte plusieurs partitions, vous avec la possibilité de restaurer les paramètres d'usine par défaut sur la partition C: en laissant toutes les autres partitions intactes. L'espace de travail Rescue and Recovery fonctionnant indépendamment du système d'exploitation Windows, vous pouvez restaurer les paramètres d'usine par défaut même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

Attention: Si vous restaurez l'unité de disque dur à partir d'une sauvegarde Rescue and Recovery ou si vous restaurez ses paramètres d'usine par défaut, tous les fichiers se trouvant sur la partition principale (généralement, l'unité C:) sont supprimés au cours de la procédure. Si possible, effectuez des copies des fichiers importants. Si vous ne parvenez pas à démarrer le système d'exploitation Windows, vous pouvez utiliser la fonction de récapération de fichiers de l'espace de travail Rescue and Recovery pour copier les fichiers de l'unité de disque dur vers un autre support.

Pour démarrer l'espace de travail Rescue and Recovery, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.

2. Appuyez sur la touche F11 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque vous entendez des signaux sonores ou lorsque le logo s'affiche, relâchéz la touche F11.

3. Si vous avez defini un mot de passer Rescue and Recovery, tape le mot de passer lorsque vous y etes invite. Au bout d'un court instant, l'espace de travail Rescue and Recovery s'ouvre.

Remarque: Si Rescue and Recovery ne s'ouvre pas, reportez-vous à la section « Résolution des incidents de récapération » à la page 66.

1. Effectuez l'une des opérations suivantes :

2. Pour récapérer des fichiers à partir de l'unité de disque dur ou d'une sauvégarde, cliquez sur Récupération de fichiers, puis suivez les instructions qui s'affichtent à l'écran.

3. Pour restaurer l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery ou pour rétablier ses paramètres d'usine par défaut, cliquez sur Restauration du système, puis suivez les instructions qui s'affichent.

Pour plus d'informations sur les fonctions de l'espace de travail Rescue and Recovery, cliquez sur Aide.

Remarques :

1. A l'issue de la restauration des paramètres d'usine par défaut de l'unité de disque dur, vous devrez peut-être réinstaller les pilotes de certains périhériques. Voir « Réinstallation des pilotes de périhérique et des programmes préinstallés » à la page 65.
2. Microsoft Office est préinstallé sur certains ordinateurs. Pour récapérer ou réinstaller les programmes Microsoft Office, vous devez obligatoirement utiliser le CD Microsoft Office. Ces disques ne sont fournis qu'avac les ordinateurs dotés en usine de Microsoft Office.

Creation et utilisation d'un support de récapération d'urgence

Grâce à un support de réçupération d'urgence, tel qu'un disque ou une unité de disque dur USB, vous pouvez effectuer une réçupération à la suite d'incidents empêchant d'acceder à l'espace de travail Rescue and Recovery sur l'unité de disque dur.

Remarques :

1. Les opérations de récuppération que vous pouvez effectuer à l'aide d'un support de récuppération d'urgence dépendant du système d'exploitation.
2. Le disque de récapération d'urgence peut être amortcé à partir de n'importe quel type d'unité de disque optique.

Creation d'un support de récapération

Pour creator un support de récapuration d'urgence sous Windows 7, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur l'icone Créer un Rescue Media. La fenêtre permettant decréer un support de secours et un support de récapération s'ouvre.
4. Dans la zone Rescue Media, Sélectionnez le type de support de récapération d'urgence que vous souhaitez créé. Vous pouvez creer un support de récapération à l'aide d'un disque, d'une unité de disque dur USB ou d'une unité de disque dur interne seconde.
5. Cliquez sur OK et suivez les instructions à l'écran pour creer un support de récapération.

Utilisation d'un support de récapération d'urgence

La présente section explique comment utiliser le support de récapération d'urgence créé.

• Si vous avez créé un support de récapération à l'aide d'un disque, procédez comme suit pour utiliser le support de récapération ;

• Mettez votre ordinateur hors tension.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.

• Dans la fenêtre Boot Menu, Sélectionnement l'unité de disque optique de votrechioix comme première unité d'amorçage. Ensuite, insérez le disque de récepération dans l'unité de disque optique et appuyez sur Entrée. Le support de récepération démarre.

• Si vous avez créé un support de récapucération à l'aide d'une unité de disque dur USB, procédez comme suit pour utiliser le support de récapucération ;

• Branchez l'unité de disque dur USB sur un des ports USB disponibles sur l'ordinateur.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchéz la touche F12.

• Dans la fenêtre Boot Menu, Sélectionnez l'unité de disque dur USB comme première unité d'amorcage et appuyez sur Entrée. Le support de récapération démarre.

• Si vous avez create un support de récapération à l'aide de l'unité de disque dur seconde, définitsez celle-ci comme première unité d'amorçage dans la séquence des unités d'amorçage pour lancer le support de récapération.

Lorsque le support de récapération démarre, l'espace de travail Rescue and Recovery s'affiche. Les informations d'aide relatives à chaque fonction sont disponibles à partir de l'espace de travail Rescue and Recovery. Suívez les instructions pour terminer le processus de récapération.

Réinstallation des pilotes de pérophérique et des programmes préinstallés

Votre ordinateur compeote des options qui vous permectent de réinstaller certains programmes et certains pilotes de périhérique installés en usine.

Réinstallation de logériels préinstallés

Pour réinstaller certains programmes, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C: \SWT0OLS.
3. Ouvrez le dossier APPS. Le dossier contient plusieurs sous-dossiers dont les noms correspondent aux différentes applications préinstallées.
4. Ouvrez le sous-dossier correspondant au programme que vous réinstallé.
5. Cliquez deux fois sur Setup, puis suivez les etapes qui s'affichent à l'écran pour réinstaller l'application.

Réinstallation des pilotes de pérophérique préinstallés

Attention : Lorsque vous réinstallez des pilotes de pérophérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de pérophérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour réinstaller un pilote de périhérique pour une unité installée en usine, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C: \SWT0OLS.

3. Ouvrez le dossier DRIVERS. Le dossier contient plusieurs sous-dossiers dont les noms correspondant aux différentes unités installées sur votre ordinateur (AUDIO et VIDEO par exemple).

4. Ouvrez le sous-dossier correspondant à l'unité.

5. Réinstallé le pilote de péripérisque à l'aide de l'une des méthodes suivantes :

6. Dans le sous-dossier du périhérique, recherchez un fichier texte (fichier ayant l'extension .txt). Ce fichier texte contient des informations sur la procédure de réinstallation du pilote de périhérique.

7. Si le sous-dossier du péripérisque contient un filchier d'informations de configuration (filchier ayant l'extension.inf), vous pouvez utiliser le programme Ajout de nouveau matériel (dans le Panneau de configuration Windows) pour réinstaller le pilote de péripérisque. Les pilotes de péripérisque ne peuvent pas tous être réinstallés à l'aide de ce programme. Dans le programme Ajout de nouveau matériel, lorsque vous étés invite à indiquer le pilote de péripérisque que vous pouze installer, cliquez sur Disque fourni, puis sur Parcourir. Sélectionnez ensuite le pilote de péripérisque dans le sous-dossier de l'unité.
8. Dans le sous-dossier du périphérique, recherche le fichier exécutable (fichier ayant l'extension .exe). Cliquez deux fois sur le fichier et suivez les instructions à l'écran.

Attention: Si vous avez besoin de pilotes de péripérisque mis à jour pour votre ordinateur, ne les téléchargez pas à partir du site Web Windows Update. Obtenez-les auprès de Lenovo. Pour plus d'informations, voir « Veiller à la mise à jour des pilotes de péripérisque » à la page 130.

Résolution des incidents de récapération

Si vous ne pouvez pas acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows, effectuez l'une des opérations suivantes :

• Utilisez un support de récapération pour démarrer l'espace de travail Rescue and Recovery. Voir « Création et utilisation d'un support de récapération d'urgence » à la page 64.
  Utilisez des supports de récapération si toutes les autres méthodes de récapération ont échoué et que vous avez besoin de restaurer l'unité de disque dur à son état de sortie d'usine. Voir « Exéciution d'opérations de sauvegarde et de récapération » à la page 62.

Remarque : Si vous ne parvenez pas à acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows à partir d'un support de récapération d'urgence ou de supports de récapération, vous n'avez peut-être pas définir l'unité de récapération (une unité de disque dur interne, un disque, une unité de disque dur USB ou tout autre péripérisque externe) en tant que première unité d'amorçage dans la série des unités d'amorçage. Vérifiez d'abord que le péripérisque de récapération est définis dans Setup Utility comme première unité d'amorçage dans la série des unités d'amorçage. Pour plus d'informations sur la modification ponctuelle ou permanente de la série d'amorçage, voir « Menu Startup » à la page 124. Pour plus d'informations sur le programme Setup Utility, reportez-vous à la section « Utilisation du programme ThinkPad Setup » à la page 111.

Par mesure de précaution, il est primordial de creer des que possible un support de récepération d'urgence et un support de récepération, et de les conserver en lieu sûr pour toute utilisation ultérieure.

Présentation de la récapération sous les systèmes d'exploitation Windows 8 et Windows 8.1

Cette section contient des informations sur les solutions de récapération disponibles sous Windows 8 et Windows 8.1.

Une image de récapération Windows est préinstallée dans la partition de récapération de votre ordinateur. L'image de récapération Windows vous permet d'actualiser votre ordinateur ou de le restaurer à ses paramètres d'usine par défaut.

Voupouez creer un support de recuperation pour sauegarder ou remplacer l'imag de recupération Windows. Les supports de recuperation you permitent de diagnostique et resoudre des incidents

informatiques même si vous ne pouvez pas démarrer le système d'exploitation Windows 8 ou Windows 8.1. Il est recommendé de creer le plus rapidement possible un support de récepération. Pour plus d'informations, voir « Création et utilisation d'un support de récepération » à la page 68.

Actualisation de votre ordinateur

Si les performances de votre ordinateur ne sont pas optimales et si le problème peut venir d'un programme installé récemment, vous pouvez actualiser votre ordinateur sans perdre vos fichiers personnels ou modifier les paramètres.

Attention: Si vous actualisez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir du Magasin Windows seront réinstallés, mais tous les autres programmes sont supprimés.

Pouractualiser l'ordinateur,procedez comme suit：

1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous :

Sous Windows 8:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.

Sous Windows 8.1:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Mise à jour et récapération Récupération.

1. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route.
2. Suivez ensuite les instructions à l'écran pouractualiservotre ordinateur.

Réinitialisation des paramètres par défaut de votre ordinateur

Si vous souhaitez actualiser votre ordinateur ou simplement le réinitialiser, vous pouvez le restaurer à ses paramètres d'usine par défaut. La procédure de réinitialisation de votre ordinateur permet de réinstaller le système d'exploitation et l'ensemble des programmes, ainsi que de restaurer l'ensemble des paramètres à leurs valeurs d'usine par défaut.

Attention: Si vous réinitialisiez votre ordinateur à ses paramètres d'usine par défaut, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvégarde de toutes les données que vous souhaitez conserver.

Pour réinitialiser votre ordinateur à ses paramètres d'usine par défaut, procédez comme suit :

1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous :

Sous Windows 8:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.

Sous Windows 8.1:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Mise à jour et récapération Récupération.

1. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route. Cliquez ensuite sur Suivant pour confirmer l'opération.

2. En fonction de vos besoin, procédez de l'une des façon suivantes :

3. Pour effectuer un formatage rapide, cliquez sur Supprimer simplement mes fichiers pour démarrer le processus. Ce processus peut prendre quelques minutes.

4. Pour effectuer un formatage complet, cliquez sur Nettoyer complètement le lecteur pour démarrer le processus. Ce processus peut prendre plusieurs heures.

5. Suivez ensuite les instructions à l'écran pour réinitialiser votre ordinateur aux paramètres d'usine par défaut.

Utilisation des options de démarrage avancées

Les options de démarrage avancées vous permettent de modifier les paramètres du microprogramme, de modifier les paramètres de démarrage du système d'exploitation Windows, de démarrer l'ordinateur à partir d'un pérophérique externe ou de restaurer le système d'exploitation Windows à partir d'une image système.

Pour utiliser les options de démarriage avancées, procédez comme suit :

1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous :

Sous Windows 8:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Général.

Sous Windows 8.1:

Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres Modifier les paramètres du PC Mise à jour et récapération Récupération.

1. Dans la section Demarrage avancé, cliquez sur Redémarrer maintainant Dépannage Options avances.
2. Sélectionnéz l'option de démarriage de votrechioix et suivez les instructions qui s'affichent à l'écran.

Récupération de votre système d'exploitation si Windows 8 ou Windows 8.1 ne démarre pas

L'environnement de récapération Windows de votre ordinateur est capable de fonctionner indépendamment du système d'exploitation Windows 8 ou Windows 8.1. Vous pouvez ainsi effectuer des opérations de récapération ou de réparation de votre système d'exploitation, même si vous ne parvenez pas à démarrer le système d'exploitation Windows 8 ou Windows 8.1.

Après deux tentatives de démarrage consécutives n'ayant pas abouti, l'environnement de récapérate Windows démarre automatiquement. Vous pouvez ensuite désir des options de réparation et de récepération en suivant les instructions à l'écran.

Remarque : Assurez-vous que votre ordinateur est branché sur l'alimentation secteur pendant le processus de récapération.

Creation et utilisation d'un support de récapération

Vous pouvez creator un support de récapération pour sauegarder l'environnement de récapération Windows et l' image de récapération Windows. Si vous ne pouvez pas démarrer votre ordinateur, vous pouvez utiliser un support de récapération pour diagnostique et résoudre les incidents informatiques.

Il est recommandé de creator le plus rapidement possible un support de récepération. Une fois que vous avez créé un support de récepération, conservez-le en lieu sûr et ne l'utilise pas pour stocker d'autres données.

Creation d'un support de récapération

Pour creer un support de recuperation, you neez utilise une unite USB avec une capacitie de stockage de 8 Go minimum. La capacite de l'unite USB requise depend de la taille de I'image de recuperation.

Attention: La création d'un support de récapération supprime toutes les données stockées sur l'unité USB. Afin d'éviter toute perte de données, faites une copie de sauvégarde de toutes les données que vous souhaitez conserver.

Pour creer un support de recupération, procedez comme suit :

Remarque: Assurez-vous que l'ordinateur est branché sur l'alimentation secteur.

1. Déplacez le pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options, puis cliquez sur Rechercher.

2. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous :

3. Sous Windows 8 :

Entrez recovery dans la zone Rechercher et cliquez sur Parametes. Cliquez ensuite sur Creer un lecteur de recupération.

• Sous Windows 8.1 :

Entrez recovery dans la zone Rechercher et cliquez sur le bouton de recherche. Cliquez ensuite sur Creer un lecteur de recupération.

1. Cliquez sur Oui dans la fenetre Contrôle de compte d'utilisateur pour permettre au programme de creation de supports de récapération de démarrer.
2. Vérifiez que l'option Copiez la partition de récepération de l'ordinateur vers le lecteur de récepération. est sélectionnée. Cliquez ensuite sur Suivant.

Important: Si vous désélectionné l'option Copiez la partition de récepération de l'ordinateur vers le lecteur de récepération., le support de récepération créé ne contient pas le contenu de la partition de récepération. Vous pouze quand même démarrer l'ordinateur à partir du support de récepération, mais vous ne pourrez probablement pas récepérer vos re ordinateur si la partition de récepération est endommagée.

1. Connectez une unité USB appropriée et cliquez ensuite sur Suivant.
2. Cliquez sur Creer dans la fenêtre du lecteur de récapération. La création du support de récapération démarre.

3. Une fois le support de récapération créé, procédez comme suit :

4. Pour conserver la partition de récapération sur votre ordinateur,-cliquez sur Terminer.

5. Pour supprimer la partition de récapuration sur votre ordinateur, cliquez sur Supprimer la partition de récapuration.

Attention: Si vous supprimez la partition de récapération de votre ordinateur, conservez le support de récapération en lieu sur. L'image de récapération Windows ne sera pas sauvégardée sur votre ordinateur, et vous aurez besoin du support de récapération pour actualiser ou réinitialiser votre ordinateur.

1. Retirez l'unité USB. La création du support de récapuéRATION est terminée.

Utilisation d'un support de récapération

Si vous ne pouvez pas démarrer votre ordinateur ou si vous ne pouvez pas lancer l'image de récepération Windows, utilisez le support de récepération pour récapierer votre ordinateur.

Pour utiliser le support de récapuration, procédez comme suit :

Remarque: Assurez-vous que l'ordinateur est branché sur l'alimentation secteur.

1. Mettez l'ordinateur sous tension ou redémarrez-le. Avant que le système d'exploitation Windows ne démarre, appuyez à plusieurs reprises sur la touche F12. La fenêtre Boot Menu s'ouvre.
2. Définissez le lecteur de récapération en tant que périphérique d'amorcage.
3. Sélectionnez la langue de votre choix puis la disposition du clavier qui vous convient le mieux.
4. Cliquez sur Résolution des problèmes pour afficher les solutions de récapucération disponibles en option.
5. Sélectionnez la solution de récapération correspondant à votre situation. Vous pouvez par exemple désigner Réinitialiser cette PC pour restaurer les paramètres d'usine par défaut de votre ordinateur.

Pour plus d'informations concernant les solutions de récapération disponibles avec les systèmes d'exploitation Windows 8 et Windows 8.1, accédez au site Web suivant : http://go.microsoft.com/fwlink/?LinkID=263800

Chapitre 6. Remplacement de péripériques

Il est composé des éléments suivants :

• « Protection antistatique » à la page 71
• « Remplacement de la batterie » à la page 71
• « Installation ou remplacement de la carte SIM » à la page 74
• « Remplacement de l'unité de disque dur ou de l'unité SSD » à la page 75
• « Remplacement d'un module de mémoire » à la page 78
• « Remplacement de la carte réseau local sans fil M.2 » à la page 80
• « Installation ou remplacement de la carte réseauétendu sans fil M.2 » à la page 84
• « Remplacement du périphérique Ultrabay » à la page 87
• « Remplacement du clavier » à la page 92
• « Remplacement de la batterie à pile cellulaire » à la page 90

Protection antistatique

Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de cause des dommages importants aux composants et options de votre ordinateur. Une manipulation incorrecte de composants sensibles à l'électricité statique risque de les endommager. Lorsque vous déballez une option ou une CRU, n'ouvre pas l'emballage antistatique qui contient le composant avant que les instructions ne vous demandent de l'installer.

Lorsque you manipulez des options ou des CRU, ou que you realizez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique :

• Limitez vos mouvements. Vos mouvements pouraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touche jamais directement des circuits.
• Empêchez toute autre personne de toucher les composants.
• Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps.
• Lorsque cela est possible, retirez le composant de son emballage anti-statique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage anti-statique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Remplacement de la batterie

Ce système ne prend en charge que les batteries spécialement conçues pour celui-ci et fabriquées par Lenovo ou un constructeur autorisé. Le système ne prend pas en charge les batteries non autorisées ou conçues pour d'autres systèmes. Si une batterie non autorisée ou conçue pour un autre système est installée, le système ne se charge pas et le message suivant s'affiche :

"La batterie installée n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie/agreee par Lenovo et compatible avec ce système".

Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégats résultat de leur utilisation.

DANGER

Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à une chaleur excessive.
• Ne l'exposez pas à l'eau.
• Ne la mettez pas en court-circuit.
• Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entrainer une surchauffe de la pile pouvant se traduire par une « émission » de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire.

Pour remplacer la batterie, précédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Refermez le capot de l'ordinateur, puis returnez l'ordinateur.
3. Faites glisser les loquets de la batterie en position déverrouillée 1. Retirez la batterie 2.

1. Insérez une nouvelle batterie jusqu'à ce qu'elle s'enclenche.

Une fois le remplacement effectué, returnez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables de l'ordinateur.

Remplacement du cache de la base

Pour remplacer le cache de la base, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Installé le nouveau cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables.

Remarque: Si vous retirez le cache de la base lorsque le bloc de batterie est installé dans votre ordinateur ou que celui-ci est branché sur l'alimentation secteur, il peut exister un risque de court-circuit. En outre, l'ordinateur ne démarrera pas lorsque vous réinstallez le cache de la base. Pour démarrer l'ordinateur, débranchez le boîtier d'alimentation, puis rebranchez-le sur l'ordinateur.

Installation ou remplacement de la carte SIM

La carte SIM est une petite carte plastique identifiée par une puce à circuit intégré montée sur l'un de ses côtés.

Si vous ordinateur prend en charge les connexions au réseau étendu sans fil, il est possible qu'une carte SIM soit nécessaire pour établier des connexions au réseau étendu sans fil. Suivant les pays ou les régions, vous devrez peut-être acheter une carte SIM, ou bien celle-ci est peut-être déjà installée sur votre ordinateur ou fournie à part, avec le reste du matériel livré avec votre ordinateur.

Pour installer ou remplacer la carte SIM, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les cables de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Repérez le logement pour carte SIMitué dans le compartment de batterie. Si une carte SIM est déjà presente dans le logement, sortez-la doucement.

1. Insérez la nouvelle carte SIM dans le logement.

Remarque: Veillez à correctement insérer la carte SIM jusqu'àu fond du logement.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables.

Remplacement de l'unité de disque dur ou de l'unité SSD

Attention : L'unité de disque dur et l'unité SSD sont très sensibles. Toute manipulation incorrecte risque d'endommager voire de détruire définitivement les données. Respectez les consignes suivantes :

• Remplacez l'unité de disque dur ou l'unité SSD uniquement si elle doit être réparée ou mise à niveau. Les connecteurs et l'emplacement de l'unité de disque dur ou de l'unité SSD n'ont pas été conçus pour des remplacements ou des échanges féuents.
• Ne faites pas tomber l'unité de disque dur ou l'unité SSD et ne l'expose pas à des chocs. Placez l'unité de disque dur ou l'unité SSD sur un tissu ou toute autre matière permettant d'absorber les chocs.
• N'effectuez aucune pression sur le cache de l'unité de disque dur ou l'unité SSD.
• Ne touchez pas le connecteur.
• Avant desteroler l'unité de disque dur ou l'unité SSD, faites une copie de sauvegarde de toutes les informations prsentes sur le disque dur, puis éteignez l'ordinateur.
• Ne retirez jamais l'unité de disque dur ou l'unité SSD lorsque l'ordinateur est en cours d'exécution, en mode veille ou en mode hibernation.

Pour remplaçer l'unité de disque dur ou l'unité SSD, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Retirez la vis qui maintain l'unité de disque dur ou l'unité SSD.

1. Retirez l'unité de disque dur ou l'unité SSD avec son support.

1. Retirez le système de retenue de l'unité de disque dur ou de l'unité SSD. Fixez ensuite le système de retenue sur la nouvelle unité de disque dur ou unité SSD.

1. Installez la nouvelle unité de disque dur ou l'unité SSD avec son support.

1. Installez la vis pour maintainir l'unité SSD ou l'unité de disque dur.

1. Installez le cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les câbles.

Remplacement d'un module de mémoire

Augmenter la capacité mémoire est un moyen efficace pour accélérer l'exécution des programmes. Vous pouvez augmenter la capacité de la capacité en remplaçant ou en ajoutant un module de mémoire.

Remarque : La vitesse d'exploitation du module de mémoire varie en fonction de la configuration système. Dans certaines conditions, le module de mémoire de votre ordinateur risque de ne pas fonctionner à la vitesse maximale.

Attention: Avant de manipuler un module de mémoire, touchez un objet métallique afin de réduire le niveau d'électricité statique de votre organisme. L'électricité statique risque d'endommager le module de mémoire.

Pour remplaçer un module de mémoire, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les câbles de l'ordinateur.

2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.

3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Ouvrez simultanément les loquets situés sur les côts du cache 1, puis retirez le module de mémoire 2. Conservez le module de mémoire retireé pour l'utiliser ultérieurement.

1. Orientez le (:oté avec encoche du nouveau module de mémoire vers le (:oté du bord de contact de l'emplacement de mémoire et insérez le module de mémoire dans l'emplacement en l'inclinant d'environ 20 degrés. Faites pivoter le module de mémoire vers le bas jusqu'à ce qu'il s'enclenché 2. Vérifiez que le module de mémoire est bien installé et ne peut être déplacé facilement.

Attention :

• Ne touchez pas le bord du contact du module de mémoire. Sinon, vous risquez d'endommager le module de mémoire.
• Si vous installez un seul module de mémoire, utilisez le logement inférieur. Il s'agit du logement principal.

1. Installez le cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les câbles.

Remplacement de la carte réseau local sans fil M.2

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des cables de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les cables avant d'ouvrir l'obturator de ce logement.

Attention : Avant de manipuler une carte, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique présente dans votre corps. L'électricité statique risque d'endommager la carte.

Pour remplacer la carte de réseau local sans fil M.2, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Si un outil est fourni avec la nouvelle carte pour vous permettre de déconnecter les câbles, utilisez-le pour déconnecter les câbles de l'ancienne carte. Si aucun outil n'est fourni, maintenez le connecteur du cable avec vos doigts et déconnectez doucement chaque cable de l'ancienne carte.

1. Retirez la vis. La carte est dégagée de sa position et pivote vers le haut.

1. Retirez doucement la carte réseau local sans fil hors de son emplacement.

1. Alignez l'encoche de la nouvelle carte réseau local sans fil avec le repère situé dans l'emplacement. Insérez ensuite doucement la carte dans son emplacement selon un angle d'environ 20 degrés.

1. Faites pivoter la nouvelle carte réseau local sans fil vers le bas 1, puis installez la vis de fixation de la carte 2.

1. Branchez les câbles de l'antenne sur la nouvelle carte réseau local sans fil. Branchez le cable gris sur le connecteur principal sur la carte et le cable noir sur le connecteur auxiliaire sur la carte.

1. Installé le cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables.

Installation ou remplacement de la carte réseau étendu sans fil M.2

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les câbles avant d'ouvoir l'obturator de ce logement.

Attention : Avant de manipuler une carte, touchez une table en métal ou tout autre object en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique liént dans votre corps. L'électricité statique risque d'endommager la carte.

Pour installer ou remplacer la carte réseau etendu sans fil M.2, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les cables de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Si vous ordinateur est déjà équipé d'une carte réseau étendu sans fil, retirez cette dernière. Si un outil est fourni avec la nouvelle carte pour vous permettre de déconnecter les cables, utilisez-le pour déconnecter les cables de l'ancienne carte. Si aucun outil n'est fourni, maintenez le connecteur du cable avec vos doigts et déconnectez doucement chaque cable de l'ancienne carte.

1. Retirez la vis. La carte est dégagée de sa position et pivote vers le haut.

1. Retirez doucement la carte réseau étendu sans fil hors de son emplacement.

1. Alignez l'encôche de la nouvelle carte réseau étendu sans fil avec le repère situé dans l'emplacement. Insérez ensuite doucement la carte dans son emplacement selon un angle d'environ 20 degrés.

1. Faites pivoter la nouvelle carte réseau étendu sans fil vers le bas 1, puis installez la vis de fixation de la carte 2.

1. Branchez les cables de l'antenne sur la nouvelle carte reseau etendu sans fil. Branchez le cable rouge sur le connecteur principal sur la carte et le cable bleu sur le connecteur auxiliaire sur la carte.

1. Installé le cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les câbles.

Remplacement du périphérique Ultrabay

Pour remplaçer l'unité Ultrabay, procédez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Retirez la vis de fixation du périphérique Ultrabay.

1. Retirez le périphérique Ultrabay.

1. Insérez le nouveau périphérique Ultrabay dans la baie.

1. Installez la vis de fixation du nouveau périphérique Ultrabay.

1. Réinstallé le cache de la base. Voir « Remplacement du cache de la base » à la page 73.
2. Installez le cache de la base 1 et serrez les vis 2.

1. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les câbles.

Remplacement de la batterie à pile cellulaire

Si la batterie à pile cellulaire n'est pas correctement replacée, il existe un risque d'explosion. La batterie à pile cellulaire contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident :

• Ne remplacez la batterie que par une batterie du type recommendé par Lenovo.
• N'exposez pas la batterie au feu.
• Ne l'exposez pas à une chaleur excessive.
• Ne l'exposez pas à l'eau.
• Ne la mettez pas en court-circuit.
• Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvaistraitement ou uneutilisation incorrectere risque d'entrainer une surchauffe de la pile ou de la batterie pouvant se traduire par une émission de gaz ou de flammes émanant du bloc de piles ou de la pile cellulaire.

Pour remplacer la batterie à pile cellulaire, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranchez le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Desserrez les vis 1 qui maintain en place le cache de la base. Retirez ensuite le cache de la base comme indiqué par la flèche 2.

1. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 73.
2. Débranche le connecteur 1, puis retirez la batterie à pile cellulaire 2.

1. Installez la nouvelle batterie à pile cellulaire 1 et branche le connecteur 2.

1. Installez le cache de la base 1 et serrez les vis 2.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables.

Remplacement du clavier

Pendant un orage, ne procédez à aucune connexion ou déconnexion du cable de la prise téléphonique murale.

DANGER

Le courant électrique provenant de l'alimentation, du téléphone et des cables de transmission peut désenter un danger. Pour éviter tout risque de chocoléctrique, débranchez les cables avant d'ouvrir l'obturator de ce logement.

Pour retirer le clavier, procedez comme suit :

1. Mettez l'ordinateur hors tension, puis débranche le boîtier d'alimentation et tous les câbles de l'ordinateur.
2. Retirez la batterie. Voir « Remplacement de la batterie » à la page 71.
3. Récupérez l'outil spécial clavier dans l'emballage du nouveau clavier.

1. Pour faire apparaitre les têtes de vis sous le cadre du clavier, faites glisser ce dernier de 2,5 mm vers l'avant à l'aide de l'extrémité plate de l'outil spécial clavier.

Remarque : N'appuyez pas sur les touches lorsque vous faites glisser le cadre du clavier, sinon ce dernier ne peut plus etre déplacé.

1. Utilisez l'extrémité cruciforme de l'outil spécial clavier pour desserrer les vis.

1. Faites pivoter légèrement le clavier vers le haut comme indiqué par la flèche 1 jusqu'à voir les connecteurs sur la partie inférieure du clavier. Retournez ensuite le clavier comme indiqué par la flèche 2

1. Placez le clavier sur le repose-mains et debranchez les connecteurs. Retirez ensuite le clavier.

Pour installer le nouveau clavier, procédez comme suit :

1. Branchez les connecteurs puis returnez le clavier.

1. Insérez le clavier dans le panneau du clavier comme indiqué. Assurez-vous que les bords du clavier, à l'avant, se trouvent sous le cadre du panneau du clavier.

1. Assurez-vous que les têtes de vis sont entièrement exposées. Si ce n'est pas le cas, faites apparaitre les têtes de vis en faisant glisser le cadre du clavier vers l'avant à l'aide de l'extrémité plate de l'outil spécial clavier.

1. Serrez les vis de fixation du clavier à l'aide de l'extrémité cruciforme de l'outil spécial clavier.

1. Faites glisser le cadre du clavier de 2,5 mm vers l'arrière à l'aide de l'extrémité plate de l'outil spécial clavier de façon à placer les loquets du cadre du clavier sous le panneau du clavier.

Remarque : N'appuyez pas sur les touches lorsque vous faites glisser le cadre du clavier, sinon ce dernier ne peut plus être déplaced.

1. Insérez l'extrémité plate de l'outil spécial clavier entre les touches comme illustré, de façon à faire glisser le cadre du clavier vers l'arrière. Assurez-vous qu'il ne reste pas d'espace entre le cadre du clavier et le panneau du clavier.

Remarque: Ne maintainez pas les touches enfoncées lorsque vous faites glisser le cadre du clavier, sinon ce dernier ne peut plus être déplacé.

1. Installez le bloc de batteries. Voir « Remplacement de la batterie » à la page 71.
2. Retournez l'ordinateur et branchez le boitier d'alimentation ainsi que tous les cables.

Chapitre 7. Etendre les possibilités de votre ordinateur

Ce chapitre explique comment utiliser des périhériques matériels afin d'augmenter les capacités de votre ordinateur.

Il est composé des éléments suivants :

• « Recherche d'options ThinkPad » à la page 99
• « Stations d'accueil ThinkPad » à la page 99

Recherche d'options ThinkPad

Si vous voulez étendre les fonctions de votre ordinateur, Lenovo dispose d'un certain nombre d'accessoires et de mises à niveau de matériel pour satisfaire vos besoins. Ces options comprend des modules de mémoire, des péripériques de stockage, des cartes réseau, des duplicateurs de ports ou des stations d'accueil, des batteries, des boîtiers d'alimentation, des imprimantes, des scanners, des cláviers, des souris, etc.

Vouss ouz you les procrer ares de Leno 24 hees sur 24, 7 jours sur 7 sur le Web. Il you suffit pour cela d'une connexion Internet et d'une carte de credit.

Pour effectuer vos achats auprès de Lenovo, accedez au site Web suivant : http://www.lenovo.com/essentials.

Stations d'accueil ThinkPad

Vous pouvez brancher votre ordinateur sur l'une des stations d'accueil prises en charge pour augmenter leur capacité de travail. En fonction du modulo, votre ordinateur peut prendre en charge les stations d'accueil suivantes :

Lorsque l'ordinateur est connecté à une station d'accueil, ne tenez jamais l'ordinateur seul pour saisir l'ensemble ordinateur. Tenez toujours l'ensemble complet.

Emplacement des connecteurs et commandes sur les stations d'accueil ThinkPad

Cette rubrique présente les emplacements des connecteurs et commandes sur les stations d'accueil ThinkPad.

ThinkPad Basic Dock

Vue avant

1 Interrupteur d'alimentation : appuyez sur l'interrupteur d'alimentation pour allumer ou eteindre l'ordinateur.
2 Bouton d'éjection : appuyez sur le bouton d'éjection pour libérer l'ordinateur de la station d'accueil.
3 Adaptateur coulissant : utilisez l'adaptateur coulissant comme guide pour aligner le port de connexion de la station d'accueil sur l'ordinateur lorsque vous connectez la station d'accueil.
4 Port de connexion de la station d'accueil : permet de connecter votre ordinateur.

Vue arrière

1 Connecteur Always-on USB : permet de connecter des péripériques compatibles USB 2.0 ou de charger certains appareils numériques mobiles et des smartphones même lorsque vous ordinateur est en mode veille ou hibernation.
2 Connecteurs USB 2.0 : permet de connecter des périhériques compatibles USB 2.0.

3 Connecteur USB 3.0 : permet de connecter des péripériques compatibles USB 3.0.
4 Connecteur Ethernet : permet de raccorder la station d'accueil à un réseau local Ethernet.

Remarque: Si vous doivent utiliser un connecteur Ethernet ou un connecteur d'écran externe lorsque votre ordinateur est connecté à une station d'accueil, utilisez le connecteur Ethernet ou le connecteur d'écran externe de la station d'accueil, et non pas celui de l'ordinateur.

5 Connecteur d'alimentation : permet de connecter le boitier d'alimentation.
6 Connecteur VGA : permet de connecter l'ordinateur à un pérophérique video compatible VGA, par exemple un écran VGA.

ThinkPad Pro Dock

Vue avant

1 Interrupteur d'alimentation : appuyez sur l'interrupteur d'alimentation pour allumer ou eteindre l'ordinateur.
2 Voyant de verrouillage par clé : ce voyant est allumé lorsqu'la clé de verrouillage du système est en position verrouillée.
3 Voyant d'etat de la station d'accueil : cevoyant est allumé lorsquel'ordinateur est installé sur la station d'accueil.
4 Bouton d'éjection : appuyez sur le bouton d'éjection pour libérer l'ordinateur de la station d'accueil.
5 Adaptateur coulissant : utilisez l'adaptateur coulissant comme guide pour aligner le port de connexion de la station d'accueil sur l'ordinateur lorsque vous connectez la station d'accueil.
6 Port de connexion de la station d'accueil : permet de brancher votre ordinateur.
7 Clé de verrouillage du système : permet de verrouiller le bouton d'éjection. Lorsque la clé de verrouillage du système se trouve en position verrouillée, le bouton d'éjection de la station d'accueil est verrouillé et vous ne pouvez ni connecter ni-retirer l'ordinateur.

Vue arrière

1 Connecteur Always-on USB : permet de connecter des péripériques compatibles USB 2.0 ou de charger certains appareils numériques mobiles et des smartphones même lorsque vous ordinateur est en mode veille ou hibernation.
2 Connecteurs USB 2.0 : permet de connecter des périhériques compatibles USB 2.0.
3 Connecteurs USB 3.0 : permet de connecter des périhériques compatibles USB 3.0.
4 Connecteur Ethernet : permet de raccorder la station d'accueil à un réseau local Ethernet.

Remarque: Si vous doivent utiliser un connecteur Ethernet ou un connecteur d'écran externe lorsque votre ordinateur est connecté à une station d'accueil, utilisez le connecteur Ethernet ou le connecteur d'écran externe de la station d'accueil, et non pas celui de l'ordinateur.

5 Connecteur d'alimentation : permet de connecter le boîtier d'alimentation.
6 Connecteur DisplayPort : permet de connecter un écran haute performances, un écran à raccordement direct ou tout autre périhérique utilisant un connecteur DisplayPort.
7 Port DVI : permet de brancher un écran compatible avec l'interface DVI.

Remarque : Le port DVI fournit uniquement une interface numérique. Ce connecteur ne peut etre utilise qu'avec un ordinateur compatible avec l'interface DVI.

8 Connecteur VGA : permet de connecter l'ordinateur à un périphérique video compatible VGA, par exemple un écran VGA.
9 Connecteur audio : permet de connecter des écouteurs ou un casque équipé d'une prise 4 pôles de 3,5 mm au connecteur audio pour écouter le son provenant de votre ordinateur.
10 Prise de sécurité : pour protégéger votre station d'accueil contre le vol, vous pouvez utiliser un verrou avec cable de sécurité de type Kensington adapted à cette prise de sécurité pour fixer votre ordinateur à un bureau, une table ou tout autre point d'attache non permanent.

ThinkPad Ultra Dock

Vue avant

1 Interrupteur d'alimentation : appuyez sur l'interrupteur d'alimentation pour allumer ou eteindre l'ordinateur.
2 Voyant de verrouillage par clé : cevoyant est allumé lorsquela clé de verrouillage du système est en position verrouillée.
3 Voyant d'etat de la station d'accueil : cevoyant est allumé lorsquel'ordinateur est installé sur la station d'accueil.
4 Bouton d'éjection : appuyez sur le bouton d'éjection pour libérer l'ordinateur de la station d'accueil.
5 Adaptateur coulissant : utilisez l'adaptateur coulissant comme guide pour aligner le port de connexion de la station d'accueil sur l'ordinateur lorsque vous connectez la station d'accueil.
6 Port de connexion de la station d'accueil : permet de brancher votre ordinateur.
7 Clé de verrouillage du système : permet de verrouiller le bouton d'éjection. Lorsque la clé de verrouillage du système se trouve en position verrouillée, le bouton d'éjection de la station d'accueil est verrouillé et vous ne pouvez ni connecter ni-retirer l'ordinateur.

Vue arrière

1 Connecteur Always-on USB : permet de connecter des périphériques compatibles USB 2.0 ou de charger certains appareils numériques mobiles et des smartphones même lorsque vous ordinateur est en mode veille ou hibernation.
2 Connecteurs USB 2.0 : permet de connecter des périphériques compatibles USB 2.0.
3 Connecteurs USB 3.0 : permet de connecter des périphériques compatibles USB 3.0.
4 Connecteur Ethernet : permet de raccorder la station d'accueil à un réseau local Ethernet.

Remarque: Si vous doivent utiliser un connecteur Ethernet ou un connecteur d'écran externe lorsque votre ordinateur est connecté à une station d'accueil, utilisez le connecteur Ethernet ou le connecteur d'écran externe de la station d'accueil, et non pas celui de l'ordinateur.

5 Connecteur d'alimentation : permet de connecter le boîtier d'alimentation.
6 Connecteurs DisplayPort : permet de connecter un écran haute performances, un écran à raccordement direct ou tout autre périhérique utilisant un connecteur DisplayPort.
7 Connecteur HDMI : permet de connecter une télévision haute définition.
8 Connecteur DVI : permet de connecter un écran compatible avec l'interface DVI.

Remarque: Le port DVI fournit uniquement une interface numérique. Ce connecteur ne peut être utilisé qu'avac un ordinateur compatible avec l'interface DVI.

9 Connecteur VGA : permet de connecter l'ordinateur à un périphérique video compatible VGA, par exemple un écran VGA.
10 Connecteur audio : permet de connecter un casque équipé d'une prise 4 pôles de 3,5 mm au connecteur audio pour écouter le son provenant de votre ordinateur.
11 Prise de sécurité : pour protégéer votre station d'accueil contre le vol, vous pouvez utiliser un verrou avec cable de sécurité de type Kensington adapté à cette prise de sécurité pour fixer votre station d'accueil à un bureau, une table ou tout autre point d'attache non permanent.

Connexion d'une station d'accueil ThinkPad

Pour connecter votre ordinateur à une station d'accueil ThinkPad prise en charge, procédez comme suit :

Remarque : La station d'accueil ThinkPad Basic Dock ne permet pas de verrouiller le système.

1. Debranche tous les cables et périphériques de l'ordinateur.
2. Assurez-vous que la clé de verrouillage du système est en position déverrouillée (horizontal).

1. Alignez la partie supérieure gauche de l'ordinateur avec le repère de la station d'accueil. Insérez vertically 参数 your ordinateur dans la station d'accueil jusqu'à ce que vous entendiez un clic 1. L'ordinateur est installé dans la station d'accueil. Tournez ensuite la clé de verrouillage du système en position verrouillée 2.

1. Vérifiez levoyant d'etat de la station d'accueil. Si levoyant d'etat de la station d'accueil ne s'allume pas, cela signifie que votre ordinateur n'est pas correctement connecté à la station d'accueil. Vérifiez le boîtier d'alimentation de la station d'accueil, ou débranchez-le puis rebranchez-le.

Remarque: Si vous connectez votre ordinateur à une station d'accueil sans raccorder le boîtier d'alimentation de cette dernière au connecteur d'alimentation, votre ordinateur passé en mode d'alimentation batterie.

Déconnexion d'une station d'accueil ThinkPad

Pour déconnecter votre ordinateur d'une station d'accueil ThinkPad, procédez comme suit :

Remarque : La station d'accueil ThinkPad Basic Dock ne permet pas de verrouiller le système.

1. Débranche tous les cables et périphériques de l'ordinateur.
2. Assurez-vous que la clé de verrouillage du système est en position déverrouillée (horizontal).

1. Appuyez sur le bouton d'éjection jusqu'à ce que l'ordinateur se déplace vers le haut. Saisissez ensuite l'ordinateur par ses deux côtés, puis retirez-le.

Connexion d'écrans externes à la station d'accueil

Pour le ThinkPad Pro Dock, si vous branchez deux écrans sur le connecteur DisplayPort et le connecteur DVI, le connecteur DVI est inactif.

Pour le ThinkPad Ultra Dock, si vous branchez deux écrans sur le connecteur DisplayPort et le connecteur DVI, le connecteur DVI est inactif.

Pour le ThinkPad Ultra Dock, si vous branchez deux écrans sur le connecteur DisplayPort et le connecteur HDMI, le connecteur HDMI est inactif.

Dispositifs de sécurité

Comme indiquedans l'illustration,la clé de verrouillage du système comporte deux positions.

La fonction de sécurité varie en fonction de la position de la clé :

• Lorsque la clé se trouve en position verrouillée (position 1), le bouton d'éjection de la station d'accueil est verrouillé et vous ne pouvez pas-retirer votre ordinateur. Levoyant de verrouillage par clé est allumé lorsque le bouton d'éjection est verrouillé.
• Lorsque la clé se trouve en position déverrouillée (position 2), le bouton d'éjection de la station d'accueil est déverrouillé et vous pouvez-retirer votre ordinateur. Levoyant de verrouillage par clé est étant lorsque le bouton d'éjection est déverrouillé.

Chapitre 8. Configuration avancée

Ce chapitre fournit les informations suivantes, nécessaires à la configuration de votre ordinateur :

• « Installation d'un nouveau système d'exploitation » à la page 109
• « Installation de pilotes de périphérique » à la page 111
• « Utilisation du programme ThinkPad Setup » à la page 111
• « Utilisation de la gestion de systèmes » à la page 126

Installation d'un nouveau système d'exploitation

Dans certains cas, vous devrez peut être installer un nouveau système d'exploitation. Cette rubrique fournit les instructions nécessaires pour installer un nouveau système d'exploitation.

Installation du système d'exploitation Windows 7

• Le processus d'installation d'un nouveau système d'exploitation supprime toutes les données de votre unité de disque dur ou unité SSD, notamment les sauvégardes dans un dossier masqué.
• Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD M.2, il n'est pas conseillé d'utiliser l'unité SSD M.2 comme péripérique amorcable. L'unité SSD M.2 sert de «cache» et prend en charge la technologie Intel Rapid Start Technology.

Pour installer le système d'exploitation Windows 7, procédez comme suit :

1. Copiez tous les sous-repertoires et fichiers contenus dans le repertoire C: \SWT00LS sur une unité de stockage amovible.

2. Les fichiers supplémentaires du système d'exploitation Windows 7 se trouvent dans le repertoire C:\SWTOOLS\OSFIXES.

3. Les pilotes de péripérisque sont dans le repertoire C: \SWTOOLS\DRIVERS.

4. Les logiciels préinstallés se trouvent dans le repertoire C:\SWTOOLS\APPS.

5. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.

6. Sélectionnez Startup → UEFI/Legacy Boot. Procedez ensuite de l'une des façon suivantes :

7. Pour installer le système d'exploitation Windows 7 (32 bits), Sélectionnez Legacy Only ou Both.

8. Pour installer le système d'exploitation Windows 7 (64 bits) en mode Legacy, sélectionnez Legacy Only.

9. Pour installer le système d'exploitation Windows 7 (64 bits) en mode UEFI, Sélectionnez UEFI Only.

10. Appuyez sur la touche F10 pour quitter le programme ThinkPad Setup.

11. Insérez le DVD d'installation du système d'exploitation Windows 7 dans l'unité de disque optique, puis redémarrez l'ordinateur.
12. Restaurez le repertoire C:\SWT00LS que vous avez sauvegarde avant d'installer le système d'exploitation Windows 7.

13. Installez les pilotes de péripérisque. Voir « Installation de pilotes de péripérisque » à la page 111.

14. Installez les modules de correction pour Windows 7. Les modules de correction pour Windows 7 se trouvent dans le réseau C:\SWTOOLS\OSFIXES. Pour plus d'informations, accedez à la page d'accueil de la Base de connaissances Microsoft à l'adresse suivante: http://support.microsoft.com/

15. Installez les correctifs de registre, par exemple Enabling Wake on LAN from Standby for ENERGY STAR. Pour télécharger et installer les correctifs de registre, consultez le site Web de support Lenovo à l'adresse suivante: http://www.lenovo.com/support

Remarque : ÀpRES avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre UEFI/Legendy Boot d'origine dans le programme ThinkPad Setup. Sinon, le système d'exploitation ne démarrera pas correctement.

Lorsque vous installez le système d'exploitation Windows 7, vous pouvez avoir besoin des codes pays ou région suivants :

Pays ou région	Code	Pays ou région	Code
Chine	SC	Pays-Bas	NL
Danemark	DK	Norvège	NO
Finlande	FI	Espagne	SP
France	FR	Suède	SV
Allemagne	GR	Taiwan et Hong Kong	TC
Italie	IT	Etats-Unis	US
Japon	JP

Installation du système d'exploitation Windows 8 ou Windows 8.1

• Le processus d'installation d'un nouveau système d'exploitation supprime toutes les données de votre unité de disque dur ou unité SSD, notamment les sauvégardes dans un dossier masqué.
• Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD M.2, il n'est pas conseillé d'utiliser l'unité SSD M.2 comme pérophérique amortçable. L'unité SSD M.2 sert de «cache» et prend en charge la technologie Intel Rapid Start Technology.

Pour installer le système d'exploitation Windows 8 ou Windows 8.1, procédez comme suit :

1. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.
2. Sélectionnez Startup → Boot pour afficher le sous-menu Boot Priority Order.
3. Sélectionnez l'unité qui contient le programme d'installation de Windows 8 ou Windows 8.1, par exemple USB HDD.
4. Appuyez sur la touche F10 pour quitter le programme ThinkPad Setup.
5. Connectez l'unité qui contient le programme d'installation de Windows 8 ou Windows 8.1 à l'ordinateur, puis redémarrez ce dernier.

6. Installé les modules de correction pour Windows 8 ou Windows 8.1. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse suivante : http://support.microsoft.com/. Tapez le numéro du module de correction dans la zone de recherche, puis cliquez sur Search (Recherche).

7. Installez les correctifs de registre, par exemple Enabling Wake on LAN from Standby for ENERGY STAR. Pour télécharger et installer les correctifs de registre, consultez le site Web de support Lenovo à l'adresse suivante: http://www.lenovo.com/support

8. Installez les pilotes de péripérisque. Voir « Installation de pilotes de péripérisque » à la page 111.

Remarque : ÀpRES avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre UEFI/Legendy Boot d'origine dans le programme ThinkPad Setup. Sinon, le système d'exploitation ne démarrera pas correctement.

Lorsque vous installez le système d'exploitation Windows 8 ou Windows 8.1, vous pouvez avoir besoin de l'un des codes pays ou région suivants :

Pays ou région	Code	Pays ou région	Code
Chine	SC	Pays-Bas	NL
Danemark	DK	Norvège	NO
Finlande	FI	Espagne	SP
France	FR	Suède	SV
Allemagne	GR	Taiwan et Hong Kong	TC
Italie	IT	Etats-Unis	US
Japon	JP

Installation de pilotes de péripérisque

Le pilote de péripérisque est le programme qui permet d'executer un périhérique matériel spécifique de l'ordinateur. Si un périhérique ne fonctionne pas bien ou si vous installez un nouveau périhérique, vous doivent installer oumettre à jour le pilote de périhérique correspondant. Par exemple, si vous utilise Windows 7, vous doivent télécharger etinstaller le pilote USB 3.0 pour utiliser le connecteur USB 3.0.

Pour télécharger la derniere version de pilotes de péripérisque, procédez comme suit :

1. Accédez à la page suivante : http://www.lenovo.com/ThinkPadDrivers.
2. Cliquez sur le nom de produit de votre ordinateur pour afficher tous les pilotes de périphérique correspondants.
3. Sélectionnez les pilotes de péripérisque dont vous avez besoin et suivez les instructions à l'écran.

Attention: Ne téléchargez pas les pilotes de périphérique à partir du site Web Windows Update. Téléchargez systématiquement ces pilotes sur le site Web suivant: http://www.lenovo.com/ThinkPadDrivers

Si vous utilise Windows 7, vous trouvez également ces pilotes de périhérique dans le repertoire C:\SWT00LS\DRIVERS situé sur votre unité de disque dur ou votre unité SSD. Pour plus d'informations, voir « Réinstallation des pilotes de périhérique et des programmes préinstallés » à la page 65.

Utilisation du programme ThinkPad Setup

Le programme ThinkPad Setup permet de selectionner différentes configurations d'installation pour votre ordinateur en configurant le système BIOS.

Pour configurer le système BIOS de votre ordinateur, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo ThinkPad s'affiche, appuyez sur F1. Le programme ThinkPad Setup démarre.

Remarque : Si le mot de passer superviseur vous est demandé, entrez le mot de passer approprié. Vous pouze également démarrer ThinkPad Setup en appuyant sur Entrée au lieu de saisir le mot de passage superviseur. Toutefois, vous ne pourrez pas modifier les configurations protégées par le mot de passage superviseur. Pour plus d'informations, reportez-vous à la section « Utilisation de mots de passage » à la page 47.

1. Utilisez les touches de déplacement du curseur pour Sélectionner un oranglet ou localiser une option, que vous pouze ensuite Sélectionner en appuyant sur Entrée. Un sous-menu s'affiche alors.

Remarque : Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.

1. Définissez la valeur d'une option en procédant comme suit :

2. Pour passer à une valeur supérieure, appuyez sur la touche F6.

3. Pour passer à une valeur inférieure, appuyez sur la touche F5.

Remarque: Les valeurs par défaut apparaisent en gras.

1. Pour modifier d'autres configurations, appuyez sur la touche Echap pour quitter le sous-menu et returner au menu principal.
2. Lorsque you've terminé la configuration, appuyez sur la touche F10 pour enregistrer et quitter. Vous pouvez également sélectionner l'onglet Restart dans le menu ThinkPad Setup, puis redémarrer le système en utilisant l'une des options fournies.

Remarque : Vous pouvez appuyer sur F9 pour restaurer les paramètres par défaut.

Menu Main

Lorsque you accedez au programme ThinkPad Setup, le menu Main s'affiche tout d'abord comme suit :

UEFI BIOS Version
UEFI BIOS Date
- Embedded controller Version
ME Firmware Version
Machine type Model
- System-unit serial number
- System board serial number
- Asset Tag
CPU Type
CPU Speed
- Installed memory
- UUID
- MAC Address (Internal LAN)
- Preinstalled operating system license
- UEFI Secure Boot

Menu Config

Pour modifier la configuration de votre ordinateur, selectionnez l'onglet Config dans le menu ThinkPad Setup.

Le tableau suivant énuméré les options du menu Config. Les valeurs par défaut apparaissent en gras.

Attention : Les configurations par défaut sont deja optimisées. Si vous ne modifie pas correctement les configurations, vous risquez d'obtenir des résultats inattendus.

Tableau 4. Options de menu Config

Option de menu	Option de sous-menu	Valeur	Commentaires
Network	Wake On LAN	• Disabled • AC Only • AC and Battery	Permet d'activer la mise sous tension automatique de l'ordinateur lorsque le contrôleur Ethernet reçoit un paquet magique (message réseau spécifique). Si vous Sélectionnez AC Only, la fonction Wake on LAN est activée uniquement si le boîtier d'alimentation est branché. Si vous Sélectionnez AC and Battery, la fonction Wake on LAN est activée avec n'importe qu'elle source d'alimentation. Remarques: • Le boîtier d'alimentation est indispensable pour un Wake on LAN de type paquet magique. • La fonction Wake on LAN ne fonctionne pas lorsqu'un mot de passer d'accès au disque dur est défini.
	Ethernet LAN Option ROM (pour le mode d'amorçage Legacy Only ou Both avec Legacy first)	• Disabled • Enabled	Permet de charger la fonction Ethernet LAN Option ROM pour autoriser l'amorçage à partir d'un périhérique réseau intégré.
	UEFI IPv4 Network Stack (pour le mode d'amorçage UEFI Only ou Both avec UEFI first)	• Disabled • Enabled	Permet d'activer ou de désactiver la pile réseau IPv4 (Internet Protocol Version 4) pour l'environnement UEFI.
	UEFI IPv6 Network Stack (pour le mode d'amorçage UEFI Only ou Both avec UEFI first)	• Disabled • Enabled	Permet d'activer ou de désactiver la pile réseau IPv6 (Internet Protocol Version 6) pour l'environnement UEFI.
	UEFI PXE Boot Priority (pour le mode d'amorçage Both avec UEFI first, avec les piles réseau IPv6 et IPv4 activités)	• IPV6 First • IPV4 First	Permet de sélectionner l'ordre de priorité de Network Stack pour le mode d'amorçage UEFI PXE Boot.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
USB	USB UEFI BIOS Support	• Disabled • Enabled	Permet d'activer ou de désactiver la prise en charge de l'amorçage pour les péripériques de stockage USB.
	Always On USB	• Disabled • Enabled	Si vous sélectionnez Enabled, les péripériques USB externes peuvent être charges via des connecteurs USB même lorsque l'ordinateur est en mode économique d'énergie (veille, hibernation ou hors tension).
	- Charge in Battery Mode	• Disabled • Enabled	Si vous sélectionnez Enabled, les péripériques USB externes peuvent être charges via des connecteurs USB même lorsque le système est en mode veille ou hibernation, ou s'il est hors tension avec la batterie en cours de fonctionnement.
	USB 3.0 Mode	• Disabled • Enabled • Auto	Définissez le mode du contrôleur USB 3.0 pour les ports partagés entre contrôleurs USB 2.0 et USB 3.0. Si vous sélectionnez Auto, vous pouvez connecter et acheminer les ports USB 3.0 ou USB 2.0 appropriés. Si vous sélectionnez Enabled, le mode USB 3.0 est activé et pris en charge dans le système d'exploitation. Si vous sélectionnez Disabled, le contrôleur USB 3.0 est désactivé et masqué. Les connecteurs USB 3.0 fonctionnement comme des connecteurs USB 2.0.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
Keyboard/Mouse	TrackPoint	• Disabled • Enabled	Permet d'activer ou de désactiver le dispositif de pointage TrackPoint intégré. Remarque: Si vous souhaitez utiliser une souris externe, Sélectionnez Disabled.
	Trackpad	• Disabled • Enabled	Permet d'activer ou de désactiver le pavé tactile intégré. Remarque: Si vous souhaitez utiliser une souris externe, Sélectionnez Disabled.
	Fn and Ctrl Key swap	• Disabled • Enabled	Si vous sélectionné Enabled, la touche Fn se comporte comme la touche Ctrl, et la touche Ctrl se comporte comme la touche Fn. Remarque: Mème lorsque Enabled est sélectionné, vous doivent appuyer sur la touche Fn pour sortir l'ordinateur du mode Veille et repasser en mode de fonctionnement normal.
Display	Boot Display Device	• ThinkPad LCD • Analog (VGA) • Digital on ThinkPad • Display on dock	Vous pouvez sélectionner l'écran qui doit être activé à l'amorçage. Cette sélection est effective pour l'amorçage, l'invite de mot de passer et ThinkPad Setup. Digital on ThinkPad correspond au mini-connecteur DisplayPort sur votre ordinateur. Display on dock correspond au connecteur DisplayPort, DVI ou VGA sur une station d'accueil.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
Power	Intel SpeedStep®technology	• Disabled • Enabled Mode for AC • Maximum Performance • Battery Optimized Mode for Battery • Maximum Performance • Battery Optimized	Vous peuvent désirir le mode de fonctionnement de la technologie Intel SpeedStep lors de l'exécution. Maximum Performance : vitesse maximale en permanence. Battery Optimized : vitesse minimale en permanence. Disabled : vitesse maximaile, l'exécution n'est pas prise en charge.
	Adaptive Thermal Management	Scheme for AC • Maximize Performance • Balanced Scheme for Battery • Maximize Performance • Balanced	Permet de sélectionner un mode de gestion thermique. Maximize Performance : permet de réduire la régulation du microproessesur. Balanced : permet de régler le son, la température et les performances. Remarque : chaque mode affecte le volume sonore du ventilateur, la température et les performances.
	CPU Power Management	• Disabled • Enabled	Permet d'activer ou de désactiver le dispositif d'économie d'énergie qui arrête l'horloge du microproessesur automatiquement lorsque le système ne connait aucune activités. En règle générale, il n'est pas nécessaire de modifier ce paramètre.
	Power On with AC Attach	• Disabled • Enabled	Permet d'activer ou de désactiver la fonction qui met le système sous tension lorsque le boîtier d'alimentation est branché. Si vous sélectionnez Enabled, le système est mis sous tension si le boîtier d'alimentation est branché. Lorsque le système est en mode hibernation, il reprend son activités normale.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			Si vous sélectionnez Disabled, le système n'est pas mis sous tension et ne reprene pas son activités si le boîtier d'alimentation est branché.
	Intel Rapid Start Technology	• Disabled • Enabled Enter after: • Immediately • 1 minute • 2 minutes • 5 minutes • 10 minutes • 15 minutes • 30 minutes • 1 hour • 2 hours • 3 hours	Pour utiliser cette fonction, une partition spéciale est requise sur l'unité SSD. Lorsque cette fonction est activée, l'ordinateur passé à un mode de plus grande économie d'énergie après la durée spécifique en mode veille. La reprise du mode de fonctionnement normal ne nécessite alors que quelques secondes.
Beep and Alarm	Password Beep	• Disabled • Enabled	Permet d'activer l'émission d'un signal sonore lorsque le système attend le mot de passer à la mise sous tension, d'accès au disque dur ou de superviseur. Les signaux sonores émis seront différents selon que le mot de passer saisi correspond ou non au mot de passer configuré.
	Keyboard Beep	• Enabled • Disabled	Permet d'activer ou de déspectiver l'émission d'un signal sonore à l'activation d'une combinaison de touches erronée.
Serial ATA (SATA)	SATA Controller Mode Option	• Compatibility • AHCI	Permet de sélectionner un mode SATA Controller Mode.
CPU	Core Multi-Processing	• Disabled • Enabled	Sélectionnez Enabled pour activer des unités d'exécution principales supplémentaires dans une unité centrale. Sélectionnez Disabled pour activer une seule unité d'exécution principale dans une unité centrale.
	Intel (R) Hyper-Threading Technology	• Disabled • Enabled	Sélectionnez Enabled pour activer des unités d'exécution d'unité centrale supplémentaires. Ces unités d'exécution

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			équivalent àdes processeurs supplémentaires, mais ellespartagent des ressourcesavec les autres unitésd'exécution dans unitécentrale.Sélectionnez Disabledpour activer une seuleunité d'exécution danschaque unité d'exécutionprincipale.
Intel AMT	Intel AMT Control	• Disabled• Enabled• Permanently Disabled	Si vous sélectionnezEnabled, Intel AMT (ActiveManagement Technology)est configuré et des éléments de configurationsupplémentaires sontindiqués dans laconfiguration MEBx(Management EngineBIOS Extension).Si vous sélectionnezPermanently Disabled,vous ne pourrez plusréactiver ce paramètre. Parconsequent, utilisez cetteoption avec prudence.Remarque: Vous pouvezaccéder au menu MEBxSetup en appuyant sur lacombinaison de touchesCtrl+P dans la fenêtreStartup Interrupt Menu.Pour afficher la fenêtreStartup Interrupt Menu,appuyez sur le bouton noirou sur la touche Entrée lorsde l'autotest à la mise sous tension (POST).
	CIRA Timeout	0-255Remarque: La valeur pardéfaut est 60 secondes.	Définissez l'option delà attente pourl'établissement de laconnexion CIRA. Vouspouvez sélectionner desvaleurs allant de 1 à254 secondes.Si vous sélectionnez0, utilisez 60 secondescomme valeur de délambda)d'atte par défaut.

Tableau 4. Options de menu Config (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			Si vous sélectionnez 255, le salarié d'atte pour l'établissement d'une connexion est illimité.
	Console Type	• PC ANSI • VT100+ • PC-ANSI • VT-UTF8	Sélectionnez le type de console pour AMT. Remarque: Ce type de console doit correspondre à la console distante Intel AMT.

Menu Date/Time

Pour modifier la date ou l'heure de votre ordinateur, Sélectionnez l'onglet Date/Time dans le menu ThinkPad Setup. Procedez ensuite comme suit :

1. À l'aide des touches de déplacement du curseur, Sélectionnez System Date ou System Time.
2. Entre une date ou une-heure.

Menu Security

Pour modifier les paramètres de sécurité de votre ordinateur, Sélectionnez l'onglet Security dans le menu ThinkPad Setup.

Le tableau suivant énuméré les options du menu Security. Les valeurs par défaut apparaisent en gras.

Attention: Les configurations par défaut sont déjà optimisées. Si vous ne modifie pas correctement les configurations, vous risquez d'obtenir des résultats inattendus.

Tableau 5. Éléments du menu Security

Option de menu	Option de sous-menu	Valeur	Commentaires
Password	Hardware Password Manager	• Disabled • Enabled	Permet deGERer les mots de passer à la mise sous tension, les mots de passer superviseur et les mots de passer d'accès au disque dur.
	Supervisor Password	• Disabled • Enabled	Pour plus d'informations, voir « Mot de passer superviseur » à la page 48.
	Lock UEFI BIOS Settings	• Disabled • Enabled	Permet d'activer ou de désactiver la fonction de protection des options du programme ThinkPad Setup contre toute modification par un utilisateur ne possédant pas le mot de passer superviseur. Par défaut, cette fonction est définie sur Disabled. Si vous définissez le mot de passer superviseur et activez cette fonction, vous seul pouvez modifier les options dans ThinkPad Setup.
	Password at unattended boot	• Disabled • Enabled	Si vous sélectionnez et activez la fonction Password at unattended boot, une invite de mot de passer s'affiche lorsque l'ordinateur est mis sous tension, à partir d'un état hors tension ou hibernation, par un événement tel

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			que l'appeil de la fonction Wake on LAN. Si vous sélectionnez Disabled, aucune invite de mot de passer ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentication utilisé sur le système d'exploitation.
	Password at restart	• Disabled • Enabled	Si vous sélectionnez Password at restart, une invite de mot de passer s'affiche lorsqu'vous redémarrez l'ordinateur. Si vous sélectionnez Disabled, aucune invite de mot de passer ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentication utilisé sur le système d'exploitation.
	Set Minimum Length	• Disabled • x characters (4≤x≤12)	Permet de spécifique une longueur minimale des mots de passer à la mise sous tension et d'accès au disque dur. Si vous définissez le mot de passer superviseur et indiquez une longueur de mot de passer minimale, nul autre que vous ne peut modifier cette longueur.
	Power-On Password	• Disabled • Enabled	Pour plus d'informations, voir « Mot de passer à la mise sous tension » à la page 47.
	Hard Disk x Password	• Disabled • Enabled	Pour plus d'informations, voir « Mots de passer d'accès au disque dur » à la page 50. Remarque : Hard Disk 1 correspond à l'unité de disque dur intégrée à votre ordinateur.
Fingerprint	Predisktop Authentication	• Disabled • Enabled	Permet d'activer ou de désactiver l'authentication par empreintes digitales avant le chargement du système d'exploitation.
	Reader Priority	• External → Internal • Internal Only	Si External → Internal est sélectionné, un lecteur d'empreintes digitales externe est utilisé, s'il est connecté. Si tel n'est pas le cas, un lecteur interne est alors utilisé. Si Internal Only est sélectionné, un lecteur d'empreintes digitales interne est utilisé.
	Security Mode	• Normal • High	Si l'authentication par empreintes digitales échoue, vous pouze quand même démarrer l'ordinateur en entrant un mot de passer. Si vous avez sélectionné Normal, entrez un mot de passer à la mise sous tension ou un mot de passer superviseur. Si vous avons sélectionné High, entrez un mot de passer superviseur.
	Password Authentication	• Disabled • Enabled	Active ou désactive l'authentication par mot de passer. Cette option s'affiche lorsque le mode de sécurité电梯 est sélectionné.
	Reset Fingerprint Data	• Enter	Cette option vous permet d'effacer toutes les données liées aux empreintes digitales stockées dans le lecteur d'empreintes digitales et de réinitialiser les paramètres par défaut. Ainsi, les fonctions de sécurité à la mise sous tension

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			activées précédemment ne fonctionneront pas. Elles devont être reactivées dans Fingerprint Software.
Security Chip	Security Chip	• Active • Inactive • Disabled	Si vous sélectionnez Active, le processeur de sécurité est opérationnel. Si vous sélectionnez Inactive, l'option Security Chip est visible, mais le processeur de sécurité n'est pas opérationnel. Si vous sélectionnez Disabled, l'option Security Chip est masquée et le processeur de sécurité n'est pas opérationnel.
	Security Reporting Options		Cette option s'affiche lorsque l'option Security Chip est activée. Permet d'activer ou de désactiver les options de génération de rapports sur la sécurité suivantes: • BIOS ROM String Reporting (Windows 7) ou UEFI ROM String Reporting (Windows 8 et Windows 8.1): chaine de texte du BIOS • CMOS Reporting: données CMOS • NVRAM Reporting: données de sécurité stockées dans Asset ID • SMBIOS Reporting: données SMBIOS
	Clear Security Chip	• Enter	Supprime la clé de chiffrement. Remarque: Cette option ne s'affiche que si vous avez sélectionné Active pour l'option Security Chip.
	Intel TXT Feature	• Disabled • Enabled	Permet d'activer ou de désactiver la technologie Intel Trusted Execution Technology. Remarque: Cette option ne s'affiche que si vous avez sélectionné Active pour l'option Security Chip.
	Physical Presence for Provisioning	• Disabled • Enabled	Cette option permet d'activer ou de désactiver le message de confirmation lorsque vous modifiez les paramètres du processeur de sécurité.
	Physical Presence for Clear	• Disabled • Enabled	Cette option permit d'activer ou de désactiver le message de confirmation lorsque vous désactivez le processeur de sécurité.
UEFI BIOS Update Option	Flash BIOS Updating by End-Users	• Disabled • Enabled	Si vous sélectionnez Enabled, tous les utilisateurs peuventmettre à jour l'interface UEFI BIOS. Si vous sélectionnez Disabled, seule la personne connaissant le mot de passer superviseur peutmettre à jour l'interface UEFI BIOS.
	Secure RollBack Prevention	• Disabled • Enabled	Si vous sélectionnez Disabled, vous pouvez permuter vers la version antérieure de UEFI BIOS.

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
Memory Protection	Execution Prevention	• Disabled • Enabled	Certain virus et vers provoquent un dépassement de capacité de la mémoire tampon. En sélectionnant Enabled, vous pouze protégier votre ordinateur contre les attaques de tels virus et vers. Si vous constatEZ qu'un programme d'application ne fonctionne pas correctement après avoir choisi l'option Enabled, sélectionnez Disabled et réinitialisez la configuration.
Virtualization	Intel Virtualization Technology	• Disabled • Enabled	Si vous sélectionnez Enabled, un contrôleur VMM (Virtual Machine Monitor) peut utiliser les fonctions matérielles supplémentaires fournies par Intel Virtualization Technology.
	Intel VT-d Feature	• Disabled • Enabled	Intel VT-d correspond à la technologie de virtualisation Intel pour E-S en accès direct. Lorsque cette option est activée, un gestionnaire de mémoire virtuelle peut utiliser l'infrastructure de la plateforme pour une virtualisation des opérations d'entrée-sortie.
I/O Port Access	Ethernet LAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser le pérophérique de réseau local Ethernet.
	Wireless LAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser la connexion au réseau local sans fil.
	Wireless WAN	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser le pérophérique de réseau étendu sans fil.
	Bluetooth	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser les pérophériques Bluetooth.
	USB Port	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser les connecteurs USB.
	Ultrabay (HDD/Optical)	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser le pérophérique Ultrabay.
	Memory Card Slot	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser les logements pour carte mémoire.
	Smart Card Slot	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser les logements pour carte à puce.
	Integrated Camera	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser laamera intégrée.
	Microphone	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser les micros (interne, externe ou intégré).
	Fingerprint Reader	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser le lecteur d'empreintes digitales.
	NFC Device	• Disabled • Enabled	Si vous sélectionnez Enabled, vous pouvez utiliser le pérophérique NFC.

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
Internal Device Access	Bottom cover Tamper Detection	• Disabled • Enabled	Vous pouvez activer ou désactiver la détction des fraudes. Si une fraude est detectée, le mot de passer superviseur est requis pour démarrer le système. Bottom Cover Tamper Detection ne prendra pas effet tant que le mot de passer superviseur n'est pas activé.
Anti-Theft	Intel AT Module Activation	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Intel AT qui est un service anti-vol d'Intel facultatif. Remarque: Si vous réglez l'activation du module Intel AT-p sur Permanently Disabled, vous ne pourrez plus réactiver ce paramètre par la suite.
	Intel AT Suspend	• Enter	Cette option ne s'affiche que si la fonction anti-vol est activée. L'écran Intel d'interruption anti-vol s'affiche au prochain démarriage pour passer en mode Veille.
	Computrace	• Disabled • Enabled • Permanently Disabled	Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Computrace. Computrace est un service de surveillance en option proposé par Absolute Software. Remarque: Si vous réglez l'activation du module Computrace sur Permanently Disabled, vous ne pourrez plus le réactiver ensuite.
Secure Boot	Secure Boot	• Disabled • Enabled	Permet d'activer ou de désactiver la fonction UEFI Secure Boot. Sélectionnez Enable pour empêcher les systèmes d'exploitation non autorisés de s'exçuter à l'amorçage. Sélectionnez Disabled pour autoriser tous les systèmes d'exploitation à s'exçuter à l'amorçage.
	Platform Mode	• Setup Mode • User Mode	Indique le mode de fonctionnement du système.
	Secure Boot Mode	• Standard Mode • Custom Mode	Indique le mode de Secure Boot.
	Reset to Setup Mode		Cette option vous permet d'effacer la clé de la plateforme en cours et de placer le système en mode Setup Mode. Vous pouvez installer votre propre clé de plateforme et personnelier les bases de données de signature Secure Boot en mode Setup Mode. Le mode de Secure Boot sera défini sur Custom Mode.
	Restore Factory Keys		Cette option est utilisée pour restaurer toutes les clés et les certificates des bases de données Secure Boot aux paramètres d'usine par défaut. Tous les paramètres Secure Boot personnelisés

Tableau 5. Éléments du menu Security (suite)

Option de menu	Option de sous-menu	Valeur	Commentaires
			sont supprimés et la clé de plateforme par défaut est rétable, ainsi que les bases de données de signatures d'origine, y compris le certificateur pour les systèmes d'exploitation Windows 8 et 8.1.

Menu Startup

Pour modifier les paramètres de démarrage de votre ordinateur, Sélectionnez l'onglet Startup dans le menu ThinkPad Setup.

Attention :

• Une fois la série d'amorçage modifiée, veilsz à seLECTIONner un périhérique approprié lorsqu'you effectuez une copie, un enregistrement ou un formatage. Sinon, vous risquez de supprimer vos données.
• Si vous utilisez le chiffrement de lecteur BitLocker, ne modifie pas la sequence d'amorçage. Le chiffrement de lecteur BitLocker verrouille l'ordinateur au démarrage lorsqu'il détecte une modification de la séquence d'amorçage.

Pour modifier temporairement la série d'amorçage afin que l'ordinateur démarre à partir d'une unité spécifique, procédez comme suit :

1. Redémarrez l'ordinateur. Lorsque le logo ThinkPad s'affiche, appuyez sur F12.
2. Sélectionnez le périphérique à partir duquel vous souhaitez que l'ordinateur démarre.

Remarque: Le menu Boot s'affiche si le système ne peut pas demarrer à partir d'un périphérique ou si le système d'exploitation est introuvable.

Le tableau suivant énuméré les options du menu Startup. Les valeurs par défaut apparaissent en gras.

Remarque: Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes.

Tableau 6. Options de menu Startup

Option de menu	Valeur	Commentaires
Boot		Sélectionnez le périphérique d'amorçage lorsque vous appuyez sur le bouton d'alimentation pourmettre l'ordinateur sous tension.
Network Boot		Sélectionnez le périphérique d'amorçage lorsque le système se déconnecte du réseau local. Si la fonction Wake On LAN est activée, l'administrateur réseau peuteffectuer la mise sous tension à distance de tous les ordinateurs d'un réseau local à l'aide d'un logiciel de gestion de réseau.

Tableau 6. Options de menu Startup (suite)

Option de menu	Valeur	Commentaires
UEFI/Legacy Boot	• Both - UEFI/Legacy Boot Priority - UEFI First - Legacy First • UEFI Only • Legacy Only CSM Support (pour UEFI Only) • Yes • No	Permet de sélectionner le type d'amorce système. • Both: permet de sélectionner la priorité d'amorçage entre UEFI et Legacy. • UEFI Only: le système démarre en utilisant un système d'exploitation activé dans l'interface UEFI. • Legacy Only: le système démarre en utilisant un système d'exploitation autre que le système d'exploitation activé dans l'interface UEFI. Remarque: Si vous sélectionnez UEFI Only, le système ne peut pas être lancé depuis des périphériques amorcables qui ne disposent d'aucun système d'exploitation activé dans l'interface UEFI. Le module de support de compatibilité (CSM) est requis pour amorcer le système d'exploitation existant. Si vous sélectionnez UEFI Only, l'options CSM Support peut être suctionnée. Pour les modes Both ou Legacy Only, l'options CSM Support ne peut pas être suctionnée.
Boot Mode	• Quick • Diagnostics	Ecran lors de l'autotest à la mise sous tension (POST): • Quick: l'écran d'accueil du ThinkPad s'affiche. • Diagnostics: les messages/textes s'affichent. Remarque: Vous pouvez également accéder au mode Diagnostic en appuyant sur la touche Echap lors de l'autotest à la mise sous tension (POST).
Option Keys display	• Disabled • Enabled	Si vous suctionnéze Disabled, le message «To interrupt normal startup, press Enter.» ne s'affiche pas lors du test POST.
Boot Device List F12 Option	• Disabled • Enabled	Si vous suctionnéze Enabled, la touche F12 est reconnaue et la fenêtre Boot Menu s'affiche.
Boot Order Lock	• Disabled • Enabled	Si vous suctionnéze Enabled, la séquence de priorité d'amorçage est verrouillée en vue d'une'utilisation ultérieure.

Menu Restart

Pour quitter le programme ThinkPad Setup et redémarrer l'ordinateur, Sélectionnez Restart dans le menu ThinkPad Setup.

Les options de sous-menu suivantes s'affichent :

• Exit Saving Changes : permet de redémarrer le système après avoir enregistré les modifications.
• Exit Discarding Changes : permet de redémarrer le système après avoir annulé les modifications.
• Load Setup Defaults: permet de restaurer les paramètres par défaut de votre ordinateur.

Remarque : Activez OS Optimized Defaults pour répondre aux critères de certification de Microsoft Windows 8 ou Windows 8.1. Lorsque vous modifiez ce paramètre, d'autres paramètres sont modifiés automatiquement, notamment CSM Support, EFI/Legendy Boot, Secure Boot et Secure RollBack Prevention.

• Discard Changes: permet d'annuler les modifications.
• Save Changes : permet de sauvegarder les modifications.

Mise à jour du système UEFI BIOS

Le système UEFI BIOS est le premier programme que l'ordinateur exécuté à son démarrage. Le système UEFI BIOS initiaïse les composants matériels et charge le système d'exploitation ainsi que d'autres programmes.

Vous pouzemettrea jour le système UEFI BIOS en demarrant vosere ordinateur à l'aide d'un disque optique de mise a jour flash ou d'un programme de mise a jour flash executé dans I'environnement Windows.
Lorsque you installez un nouveau programme, un pilote de periphérique ou un dispositif matériel, you pouze etre invite a metre a jour le système UEFI BIOS.

Pour oblir les instructions concernant la mise a jour du syste WEFI BIOS, accedez au site Web suivant : http://www.lenovo.com/ThinkPadDrivers

Utilisation de la gestion de systèmes

Cette rubrique s'adresse principalement aux administrateurs reseau.

Votre ordinateur offre une souplesse de gestion qui vous permit de reaffecter les ressources en fonction de vos besoin pour vous aider a atteindre vos objectifs professionnels.

Cette souplesse de gestion, également connue sous le nom de coût total de possession (TCO) vous permet de faire fonctionner des ordinateurs client à distance de la même façon que vous propre ordinateur. Vous pouvez par exemplemettre un ordinateur client sous tension, formater une unité de disque dur et installer des programmes.

Une fois l'ordinaire configuré et opérationnel, les fonctions et logiciels intégrés à l'ordinaire client ou accessibles via le réseau vous permettent de le gérer.

Interface DMI

Le système UEFI BIOS de votre ordinateur prend en charge l'interface System Management BIOS (SMBIOS) Reference Specification, version 2.7.1. L'interface SMBIOS fournit certaines informations relatives aux composants matériels de votre système. Le système UEFI BIOS fournit ses propres paramètres ainsi que des données relatives aux péripériques reliés à la carte mère. Les normes d'accès aux informations du BIOS sont définies dans la spécification SMBIOS.

Environnement PXE (Preboot eXecution Environment)

La technologie PXE (Preboot eXecution Environment) améliore la gestion de l'ordinateur, car il permet de démarrer l'ordinateur à partir d'un serveur. Notre ordinateur prend en charge les fonctions PC requisés pour PXE. Par exemple, votre ordinateur peut être démarré à partir du serveur PXE s'il est équipé de la carte réseau local sans fil appropriée.

Remarque : Vous ne pouvez pas utiliser la fonction de chargement de programme à distance (RIPL ou RPL) avec votre ordinateur.

Wake on LAN

L'administrateur reseau peut utiliser la fonction Wake on LAN pourmettre un ordinateur sous tension a partir d'une console de gestion.

Lorsque la fonction Wake on LAN est activée, de nombreuses fonctions peuvent être exécutées à distance sans surveillance, notamment le transfert de données, les mises à jour logicielles et les mises à jour flash du système UEFI BIOS. La mise à jour peut être effectue en dehors des horaires habituels de travail et pendant les week-ends de façon à ne pas interromper l'activité des utilisateurs, et le traffic réseau est maintainu au minimum. Cela permet de gagner du temps et d'augmenter la Productivité.

Remarque: Si I'ordinateur est mis sous tension via la fonction Wake on LAN, la série Network Boot est utilisé pour démarrer I'ordinateur.

EEPROM Asset ID

L'EEPROM Asset ID contient des informations sur l'ordinateur, notamment sur sa configuration et les numérodesérie des principaux composants. Il comporte également des zones vierges que vous pouvez utiliser pour entrer et enregistrrer les informations relatives aux utilisateurs de votre réseau.

Définition des fonctions de gestion

Pour que votre administrateur reseau puisse contrcler votre ordinateur a distance, parametrez les fonctions de gestion de systèmes suivantes dans le programme ThinkPad Setup :

• Wake on LAN
• Séquence Network Boot
• Mise à jour de la mémoire Flash

Remarque: Si vous avez defini un mot de passer superviseur, il vous est demandé lorsqu vous lancez le programme ThinkPad Setup.

Activation ou déactivation de la fonction Wake on LAN

Lorsque la fonction Wake on LAN est activée sur un ordinateur connecté à un réseau local, l'administrateur réseau peut démarrer l'ordinateur à distance à partir d'une console de gestion en utilisant un programme de gestion de réseaux à distance.

Pour activer ou désactiver la fonction Wake on LAN, précédez comme suit :

1. Accedez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.
2. Sélectionnez Config → Network. Le sous-menu Network s'affiche.
3. Sélectionnéz une option correspondante pour la fonction Wake on LAN.
4. Appuyez sur F10 pour enregistrer et quitter.

Définition d'une série Network Boot

Lorsque l'ordinateur est en mode Wake on LAN, il demarre à partir du périhérique spécifique dans le menu Network Boot, puis suit la liste de séquence d'amorçage du menu Boot.

Pour définiir une série Network Boot, procédez comme suit :

1. Accedez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111.
2. Sélectionnez Startup → Network Boot. La liste des périphériques d'amorçage s'affiche.
3. Sélectionnez un périphérique d'amorçage pour l'amorcer en priorité.
4. Appuyez sur F10 pour enregistrer et quitter.

Remarque : Vous pouvez appuyer sur F9 pour restaurer les paramètres par défaut.

Vérification des conditions requises pour les mises à jour flash

Les programmes de votre ordinateur peuvent être mis à jour à distance par un administrateur réseau si les conditions suivantes sont réunies :

• L'ordinateur doit être démarré à partir du réseau local.
• L'ordinaire doit être démarré dans l'environnement PXE (Preboot eXecution Environment).
• Un programme de gestion de réseaux doit être installé sur l'ordinateur utilisé par l'administrateur réseau.

Chapitre 9. Prévention des incidents

Posséder un ordinateur portable ThinkPad implique d'en assurer la maintenance. Vous devez en prendre soin de manière à éviter les incidents les plus courants. Ce chapitre fournit des informations qui vous permettront de faire fonctionner l'ordinateur correctement.

• « Conseils généraux pour la prévention des incidents » à la page 129
  Veiller à la mise à jour des pilotes de périphérique » à la page 130
• « Bien utiliser votre ordinaire » à la page 131

Conseils généraux pour la prévention des incidents

Cette rubrique fournit les conseils suivants pour vous aider à éviter les problèmes informatiques :

• Si vous ordinateur est doté d'une unité de disque dur et d'une unité SSD M.2, il n'est pas conseilé d'utiliser l'unité SSD M.2 comme périphérique amortçable. L'unité SSD M.2 est conçue et développée uniquement pour servir de «cache». La fiabilité de l'unité SSD M.2 n'est pas garantie si vous l'utilise comme périphérique amortçable.
• Vérifiez de temps en temps la capacité de votre disque dur. Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible.

Pour vérifier la capacité de votre unité de disque dur, procédez comme suit :

• Windows 7: cliquez sur Démarrer Ordinateur.

• Windows 8 et Windows 8.1 : ouvrez l'Explorateur de fichiers et cliquez sur Ordinateur.

• Videz régulierement la corbeille.

• Pour améliorer la recherche des données et les temps de lecture, exécutez régulièrement l'outil de défragmentation de disque sur votre unité de disque dur.
• Pour libreter de l'espace disque, désinstallé les programmes qui ne sont pas utilisés.

Remarque: Recherche également les programmes en double ou les versions qui se chevauchent.

• Nettoyez Your Boite de réception, ainsi que vos dossiers Envoyé et Suprimé dans votre programme client de courrier électronique.
• Effectuez une sauvégarde de vos données au moins une fois par période. Si des données critiques sont prsentes, il est judieux d'effectuer une sauvégarde quotidienne. Lenovo met à disposition un grand nombre d'options de sauvégarde pour votre ordinateur. Des unités de disque optique réinscrétibles sont disponibles pour la plupart des machines et peuvent être facilement installées.
• Programmez des restaurations système pour creer régulierement une image instantanée. Pour plus d'informations sur la restauration du système, voir Chapitre 5 « Présentation générale de la recupération » à la page 61.
• Si besoin est, mettez à jour les pilotes de périphérique et le système UEFI BIOS.
• Etablissez un profil à partir de votre machine en vous connectant à l'adresse http://www.lenovo.com/support afin de vous tener informé des nouveaux pilotes ou de leur révision.
• Prenez soit de tousjours installer les dernières mises à jour de pilote de péripérisque sur votre matériel non Lenovo. Lisez les notes d'informations des pilotes de péripérisque avant la mise à jour, pour toute question de compatibilité et pour visualiser les incidents connus.

• Gardez un historique. Les entrées peuvent inclure des changements majeurs au niveau du matériel ou des logiciels, des mises à jour de pilotes, ainsi que les incidents mineurs rencontrés et leur solution.

• Si vous doivent effectuer une récapération sur toute ordinateur afin de rétablier le contenu préinstallé sur la machine, les conseils suivants peuvent vous être utiles :

• Retirez tous les péripériques externes tels que l'imprimante, le clavier, etc.
  Assurez-vous que la batterie est chargée et que votre ordinateur est branché sur l'alimentation secteur.

• Ouvrez ThinkPad Setup et chargez les paramètres par défaut.
• Redémarrez l'ordinateur et démarrez l'opération de récapération.

• Si vous ordinateur utilise des disques en tant que support de récepération, ne retirez pas le disque de l'unité avant d'y être invité.

• Pour les problèmes susceptibles d'être liés à l'unité de disque dur, reportez-vous à la section « Diagnostic des incidents » à la page 135, puis executez un test de diagnostic de l'unité avant d'appeler le centre de support client. Si l'ordinateur ne démarre pas, teléchargez les fichiers permettant de créé un support amorcable d'autotest à partir du site Web suivant : http://www.lenovo.com/hddtest. Exécutez le test et enregistrez les messages ou codes d'erreur. Si le test renvoie un code ou un message d'erreur défectieux,appelez le centre de support et tenez-vous pré à fournir ces codes ou messages, devant l'ordinateur. Un technicien vous aidera.

• Le cas échéant, vous pouvez trouver les informations de contact du centre de support client de votre pays ou région à l'adresse suivante : http://www.lenovo.com/support/phone. Lorsque vous appelez le centre de support client, munissez-vous du modele de la machine, du numero de série, et ayez l'ordinateur à portée de main. Si l'ordinateur renvoie des codes d'erreur, l'écran d'erreur ou le message qui s'affiche peut également être utile.

Veiller à la mise à jour des pilotes de péripérisque

Les pilotes de périphérique sont des programmes qui contiennent des instructions que le système d'exploitation utilise pour « faire fonctionner » une certaine partie du matériel. Chaque composant du matériel dispose de son propre pilote. Si vous ajoutez un nouveau composant, le système d'exploitation devra connaître la manière de faire fonctionner ce matériel. ÀpRES avoir installé le pilote, le système d'exploitation peut reconnaître le composant du matériel et comprendre son utilisation.

Remarque : Les pilotes sont des programmes et comme tout fichier de votre ordinateur, ils peuvent etre alterés et ne pas fonctionner correctement.

Il n'est pas toujours nécessaire de télécharger les derniers pilotes. Cependant, il est préférible de télécharger le dernier pilote d'un composant si vous remarquez une diminution de ses performances ou si vous avez ajouté un nouveau composant. Ainsi, le pilote ne pourra pas été incrimné dans la baisse des performances.

Obtention des pilotes les plus récents à partir du site Web

Voussoupieztelechargeretinstallerdes pilotesdeperiphériquesmisà jourenvoussconnectantau siteWeb Lenovo et en procédant comme suit :

1. Accédez à la page suivante: http://www.lenovo.com/ThinkPadDrivers.
2. Sélectionnez l'entrée correspondant à votre ordinateur, puis suivez les instructions à l'écran pour télécharger et installer le logiciel approprié.

Obtention des pilotes les plus récents à l'aide du programme System Update

Le programme de mise à jour du système (System Update) permet de maintainir à jour les logiciels installés sur votre ordinateur. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargeés à partir du site Web de support Lenovo. Les modules de mise à jour peuvent containir des applications, des pilotes de péripérisque, des mémoires Flash UEFI BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web de support Lenovo, il détecte automatiquement le type et le modèle de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update

affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommendée ou facultative afin de vous aider à déterminer leur importance. Vous contrôle entièrement le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votrechioix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de votre part.

Le programme System Update est préinstallé sur votre ordinateur et est pré à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en fonction de la gravité (mises à jour critiques, mises à jour critiques et recommandées ou toutes les mises à jour) afin que la liste des résultats contienne uniquement les types de mise à jour qui vous interèssent.

Pour plus d'informations sur l'utilisation du programme System Update, reportez-vous au système d'aide du programme.

Bien utiliser votre ordinateur

Pour rester fiable le plus longtemps possible dans des conditions normales d'utilisation, votre ordinateur exige le respect des consignes qui suivent. Suivez les conseils importants qui figurent dans cette rubrique afin de tirer le meilleur parti de votre ordinateur.

Emplacement et conditions de travail

• Conserve les emballages hors de portée des enfants pour éviter tout risque de suffocation.
• N'approche pas l'ordinateur d'un aimant, d'un téléphone portable activé, d'un apparil électrique ou d'un haut-parleur (respectez une distance d'au moins 13 cm).
• Evitez d'exposer votre ordinateur à des températures extrêmes (inférieures à 5 °C ou supérieures à 35 °C).
• Certains apparèils, tels que des ventilateurs de bureau portables ou des purificateurs d'air, peuvent produit des ions négatifs. Si un ordinateur est à proximé d'un tel apparéil et s'il est exposé pendant un certain laps de temps à de l'air contenant des ions négatifs, il peut être charge d'électricité statique. Cette charge peut passer par vos mains lorsque vous touchez le clavier ou d'autres parties de l'ordinateur, ou encore par les connecteurs des péripériques d'entrée-sortie raccordés à l'ordinateur. Meme si ce type de décharge electrostatique s'oppose à une décharge émise par votre corps ou un vêtement, elle présente le même risque pour le bon fonctionnement d'un ordinateur.

Votre ordinateur est conçu et fabriqué pour réduire les effets de la charge électrostatique. Une charge électrostatique dépassant une certaine limite peut toutefois augmenter le risque de décharge électrostatique. Par conséquent, lors de l'utilisation de l'ordinateur à proximé d'un apparéil susceptible de produit des ions négatifs, prétez particulièrement attention aux éléments suivants :

• Evitez d'exposer directement votre ordinateur à de l'air provenant d'un apparéil pouvant produit des ions négatifs.
• Gardez votre ordinateur et les périphériques associés aussi loin que possible d'un tel apparéil.
• Dans la mesure du possible, mettez votre ordinateur à la masse pour sécuriser la décharge electrostatique.

Remarque : Tous les équipements de ce type ne sont pas générateurs d'une charge electrostatique importante.

Manipuez votre ordinateur avec soin

• Evitez de placer des objets (meme du papier) entre l'écran et le clavier ou sous le repose-mains.
  Le capot de votre ordinateur est conçu pour être ouvert et utilisé à un angle légèrement supérieur à 90 degrés. N'ouvrez pas l'écran au-delà de 180 degrés ; vous risqueriez d'endommager la charnière de l'ordinateur.

• Ne returnez pas l'ordinateur lorsque le boîtier d'alimentation est connecté afin de ne pas endommager la prise de ce dernier.

Portez votre ordinaire en le tenant correctement

• Avant de déplacer votre ordinateur, veillez à enlever tout support et à débrancher toutes les unités ainsi que les cordons et les câbles.
• Pour soulever l'ordinateur ouvert, tenez-le par sa base. Ne souveze pas l'ordinateur par I'écran.

Manipuez avec précaution les supports et les unités de stockage

• Si vous ordinateur est équipé d'une unité de disque optique, ne touche pas la surface des disques ni les lentilles du plateau.
• Attendez que le CD-ROM ou le DVD-ROM s'enclenché dans le pivot central (vous doivent entendre un click) avant de referrer le plateau de l'unité.
• Sur votre ordinateur, utilisez uniquement des unités de disque optique conçues pour être utilisées avec une baje Serial Ultrabay Enhanced.
• Lorsque vous installez l'unité de disque dur, l'unité SSD ou l'unité de disque optique, suivez les instructions fournies en évitant toute pression inutil sur le matériel.
• Mettez votre ordinateur hors tension lorsque vous remplacez l'unité de disque dur ou l'unité SSD.
• Àprous avoir remplace l'unité de disque dur ou l'unité SSD principale, replacez le cache du logement.
• Rangez les unités externes et amovibles de disque dur ou de disque optique dans les coffrets ou boitiers appropriés lorsque vous ne les utilisez pas.
• Avant d'installer une carte mémoire, comme par exemple une carte SD, une carte SDHC, une carte SDXC ou une MultiMediaCard, touchez une table en métal ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique present dans votre corps. En effet, l'électricité statique peut endommaser le périhérique.
• Lors du transfert de données à partir d'une carte Flash Media, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données.

Définition des mots de passage

Veillez a ne pas oublier vos mots de passer. Si vous oubliez votre mot de passage superviseur ou votre mot de passage d'accès au disque dur, Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être replacer cette carte mère, votre unité de disque dur ou votre unité SSD.

Bien utiliser le lecteur d'emploi des digitales

Les actions suivantes risquent d'endommager le lecteur d'empreintes digitales ou de l'empêcher de fonctionner correctement :

• Gratter la surface du lecteur d'empreintes digitales avec un objet dur et pointu.
  Rayer la surface du lecteur d'empreintes digitales avec votre ongle ou un objet dur.
  Utiliser ou toucher le lecteur d'empreintes digitales avec un doigt sale.

Si vous observez l'un des cas de figure suivants, essuyez doucement la surface du lecteur d'empreintes digitales à l'aide d'un chiffon doux et sec non pelucheux :

• La surface du lecteur d'empreintes digitales est sale ou tachée.
• La surface du lecteur d'empreintes digitales est mouillée.
• Il arrive souvent que le lecteur d'empreintes digitales ne parvienne pas à enregistrer ou authenticateur voire empreinte digitale.

Enregistrement de votre ordinateur

• Enregistrez votre ordinateur ThinkPad auprès de Lenovo à l'adresse suivante: http://www.lenovo.com/register. Pour plus d'informations, voir « Enregistrement de votre ordinateur » à la page 21.

Veillez à ne pas modifier votre ordinateur

• Ne démontré pas votre ThinkPad. Sa réparation doit être confiée à un technicien de maintenance Lenovo.
• Ne fixez pas les taquets de l'écran pour maintainir celui-ci ouvert ou fermé.

Nettoyage du couvercle de l'ordinateur

Nettoyez de temps en temps votre ordinateur en procédant comme suit :

1. Préparez un mélange de détermagent menager doux. Le détermgent ne doit contenir ni poudre abrasive ni composants chimiques forts tels qu'un acide ou une substance alcaline. Diluez 1 volume de détermgent dans 5 volumes d'eau.
2. Imbibez une éponge de détangent dilué.
3. Essorez l'éponge pour éliminer l'excédent de liquide.
4. Nettoyez le couvercle à l'aide de l'éponge, par mouvements circulaires et en veillant à ce que le liquide ne goutte pas.
5. Essuyez la surface pour retarder le détergent.
6. Rincez l'éponge à l'eau claire.
7. Essuyez le couvercle avec une éponge propre.
8. Essuyez à nouveau la surface avec un chiffon sec, doux et non pelucheux.
9. Attende que la surface soit complètement sèche, puis retirez les fibres laissées par le chiffon.

Entretien du clavier de l'ordinateur

Pour nettoyer le clavier de votre ordinateur, procédez comme suit :

1. Imbibez un chiffon doux et propre d'alcool isopropylique dénaturé.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur le clavier.

1. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches.
2. Laissez secher.
3. Pour enlever les miettes ou la poussière qui se trouvent sous les touches, vous pouvez utiliser un soufflet pour appareil photo avec une brosse ou un sèche-cheveux en position froid.

Nettoyage de I'ecran

Pour nettoyer l'écran de votre ordinateur, procédez comme suit :

1. Essuyez délicatement l'écran avec un chiffon sec, doux et non-pelucheux. Si l'écran présente une marque semblable à une rayure, il peut s'agir d'une tache provenant du clavier ou du bouton de pointage TrackPoint suite à une pression exercée sur le carter.
2. Essuyez délicatement la tache à l'aide d'un chiffon sec et doux.
3. Si la tache est toujours presente, humidifiez un chiffon doux et non pelucheux avec de l'eau ou un mélange composé à 50 % d'alcool isopropylique et à 50 % d'eau et ne contenant aucune impureté.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur le clavier.

1. Essorez le chiffon pour éliminer autant de liquide que possible.

2. Essuyez l'écran de nouveau, en veillant à ne pas faire couler de liquide dans l'ordinateur.

3. Sèchez bien l'écran avant de referrer l'ordinateur.

Chapitre 10. Résolution des incidents informatiques

Ce chapitre décrit la procédure en cas d'incident sur votre ordinateur.

• « Diagnostic des incidents » à la page 135
• « Identification et résolution des incidents » à la page 135

Diagnostic des incidents

En cas d'incidents liés à l'utilisation de votre ordinateur, utilisez le programme Lenovo Solution Center comme point de départ pour les résoudre.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Remarques :

• Vous pouvez également télécharger le programme Lenovo Solution Center à l'adresse suivante : http://www.lenovo.com/diags.
• Si vous utilisez un système d'exploitation Windows autre que Windows 7, Windows 8 ou Windows 8.1, vous trouvez les dernières informations relatives aux diagnostics de votre ordinateur à l'adresse suivante: http://www.lenovo.com/diagnose

Si le système d'exploitation Windows 7 est installé sur votre ordinateur, lorsque vous configUREZ votre ordinateur, le programme Lenovo Solution Center vous invite à creator un support de récepération, que vous pouvez utiliser pour restaurer les paramètres d'usine par défaut de l'unité de disque dur. Pour plus d'informations, voir « Exécution d'opérations de sauvegarde et de récepération » à la page 62.

Pour executer le programme Lenovo Solution Center, voir « Programmes Lenovo » à la page 15.

Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center.

Remarque : Si vous ne parvenez pas à identifier et résoudre vous-même l'incident après avoir exécuté le programme Lenovo Solution Center, sauvegardez et imprimez les fichiers journaux générés par le programme. Vous en aurez besoin lorsque vous contacterez un représentant du support technique Lenovo.

Identification et résolution des incidents

Si un incident survient sur votre ordinateur, un message ou un code d'erreur s'affiche généralement, ou un signal sonore est émis à la mise sous tension. Lorsque vous rencontres un incident, reportez-vous aux sections correspondantes dans cette rubrique afin d'essayer de le résoudre par vous-même.

Absence de réaction de l'ordinateur

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur ne répond absolument plus (impossible d'utiliser le dispositif de pointage TrackPoint ou le clavier), procédez comme suit :

1. Maintenez l'interrupteur d'alimentation enforcé pendant au moins quatre secondes pourmettre l'ordinateur hors tension, puis redemarrez-le en appuyant sur l'interrupteur d'alimentation. Si vous ne pouvez pasmettre vosere ordinateur hors tension, ou si vous ne pouvez pas redemarrer voitre ordinateur, passez a I'etape 2.

Remarque: Ne retirez pas le bloc de batteries ou le boîtier d'alimentation.

1. Retirez toutes ses sources d'alimentation de l'ordinaireur (batterie et boitier d'alimentation). Maintenez l'interrupteur d'alimentation enforcé pendant 10 secondes. Rebranchez l'ordinaireur sur le boitier d'alimentation sans remetre la batterie. Si l'ordinaireur demarre lorsqu'il est branché sur le secteur, mais qu'il ne demarre pas lorsque le boitier d'alimentation est débranché, appepelez le centre de support client. Si l'ordinaireur ne se rallume pas, passez à l'étape 3.

2. Débranche tous les périphériques externes de votre ordinateur (clavier, souris, imprimante, scanner, etc.). Rebranche l'ordinateur sur le boîtier d'alimentation sans remettre la batterie. Si l'ordinateur démarre lorsqu'il est branché sur le secteur, mais qu'il ne démarre pas lorsque le boîtier d'alimentation est débranché,appelez le centre de support client. Si l'ordinateur ne se rallume pas,passez à l'étape 4.

3. Attention : L' étape suivante nécessite desterolir tous les composants de l'ordinateur sensibles à l'électricité statique. Assurez-vous que vous estes correctement relié à la terre et débranchez toutes les sources d'alimentation de l'ordinateur. Si vous apprehendez desterolir les composants ou si vous aze des doutes à ce sujet, prenez contact avec le centre de support client.

Lorsque l'ordinaire est hors tension, supprimez toutes ses sources d'alimentation et les dispositifs matériels externes. Retirez tous les modules de mémoire que vous avez ajoutés à l'ordinaire. Rebranche l'ordinaire sur le boîtier d'alimentation sans remettre la batterie. Si l'ordinaire démarre lorsqu'il est branché sur le secteur, mais qu'il ne démarre pas lorsque le boîtier d'alimentation est débranché,appelez le centre de support client. Si l'ordinaire ne démarre toujours pas, consultez le manuel d'utilisation pour les autres composants replacables par I'utilisateur et connectés à l'ordinaire.

Si l'ordinateur persiste à ne pas démarrer,appelez le centre de support client ; un spécialiste en assistance clientèle vous aidera.

Liquide renversé sur le clavier

Les risques de déversement de liquides sur le clavier de votre ThinkPad sont plus élevés que sur un ordinateur fixe. La plupart des liquides étant des conducteurs électriques, tout fluide qui entre en contact avec le clavier est une source potentielle de nombreux courts-circuits pouvant entraîner des dommages irréversibles sur votre ordinateur.

Si un liquide est déversé accidentellement sur votre ordinateur, prenez les mesures suivantes :

Attention : Assurez-vous qu'aucun liquide n'est susceptible de provoquer un court-circuit entre vous-meme et le boitier d'alimentation (si ce dernier est utilisé). Il est préférible de risquer la perte de quelques données ou d'un travail en cours en éteignant immédiatement libre ordinateur,只不过 que de risquer de rendre celui-ci inutilisable en le laissant allumé.

1. Débranche immédiatement et avec précaution le boîtier d'alimentation.
2. Eteignez immediatement l'ordinateur. Si l'ordinateur ne s'esteint pas, retirez le bloc de batteries. Plus vite vous empêcherez le courant de traverser l'ordinateur, plus grandes seront vos chances d'eviter les dommages dus à des courts-circuits.
3. Attendez suffisamment longtemps pour que le liquide ait entierement seché, puis remettez l'ordinateur sous tension.

Remarque : Si vous souhaitez remplacer votre clavier, vous pouvez en acheter un nouveau.

Messages d'erreur

• Message : 0177 : Données SVP Incorrectes - Arrêtez la fonction d'autotest à la mise sous tension.

Solution: Le total de contrôle du mot de passer superviseur de l'EEPROM est incorrect. La carte principale doit être remplaçaee. Faites réparer l'ordinateur.

• Message: 0183 : CRC incorrect des paramètres de sécurité dans l'EFI Variable. Lancez le programme ThinkPad Setup.

Solution : Le total de contrôle des paramètres de sécurité de l'EFI Variable est incorrect. Lancez le programme ThinkPad Setup pour vérifier les paramètres de sécurité. Appuyez ensuite sur F10 puis sur Entrée afin de redémarrer le système. Si l'incident persiste, faites réparer l'ordinateur.

• Message: 0187: Erreur d'accès aux données EAIA.

Solution: L'accès à la mémoire EEPROM n'a pas abouti. Faites réparer l'ordinateur.

• Message: 0188: Zone d'information de sérieisation RFID Incorrecte

Solution: Le total de contrôle EEPROM est incorrect (blocs 0 et 1). Faites remplaçer la carte principale et redéfinir les numéroes de série. Faites réparer l'ordinateur.

• Message : 0189 : Zone d'information de configuration RFID Incorrecte

Solution: Le total de contrôle EEPROM est incorrect (blocs 4 et 5). Vous doivent remplanter la carte système et réinstaller l'UUID (identificateur unique universal). Faites réparer l'ordinateur.

• Message : 0190 : Très faible charge de la batterie

Solution: L'ordinateur s'est mis hors tension car la batterie est decharge. Branchez le boitier d'alimentation sur I'ordinateur et chargez la batterie.

• Message : 0191 : Sécurité du système - Demande de modification à distance non autorisée

Solution: La modification de la configuration du système a échoué. Vérifiez l'opération à effectuer et faites un nouvel essai. Pour supprimer l'erreur, accédez au programme ThinkPad Setup.

• Message : 0199 : Sécurité du système - Nombre de tentatives de saisie du mot de passer de sécurité dépasse.

Solution : Ce message d'erreur s'affiche si vous entrez un mot de passer superviseur incorrect plus de trois fois. Vérifiez le mot de passer superviseur et recommencez. Pour supprimer l'erreur, accédez au programme ThinkPad Setup.

• Message : 1802 : Une carte reseau non autorisée est connectee - Mettez la carte reseau hors tension et retirez-la.

Solution : La carte réseau sans fil n'est pas prise en charge sur cet ordinateur. Retirez-la.

• Message : 1820 : Plusieurs lecteurs d'empreintes digitales sont connectés.

Solution : Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez defini dans le système d'exploitation principal.

• Message : 2100 : Erreur de détention sur HDDO (disque dur principal)

Solution: Le disque dur ne fonctionne pas. Faites réparer le disque dur.

• Message : 2101 : Erreur de détction sur SSD1 (M.2)

Solution: Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD.

• Message : 2102 : Erreur de détction sur SSD2 (M.2)

Solution: Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD.

• Message : 2110 : Erreur de lecture sur HDDO (disque dur principal)

Solution: Le disque dur ne fonctionne pas. Faites réparer le disque dur.

• Message : 2111 : Erreur de lecture sur SSD1 (M.2)

Solution: Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD.

• Message : 2112 : Erreur de lecture sur SSD2 (M.2)

Solution : Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD.

• Message : 2200 : Le type de machine et le numéro de série sont non valides.

Solution: Le type de machine et le numéro de série sont non valides. Faites réparer l'ordinateur.

• Message: 2201: L'UUID de la machine est non valide.

Solution: L'UUID de la machine est non valide. Faites réparer l'ordinateur.

• Message : Erreur liée au ventilateur

Solution: Le ventilateur est defaillant. Eteignez immédiatement l'ordinateur et faites-le réparer.

• Message: Erreur liée à la détéction thermique

Solution: Le capteur thermique presente un problème. Eteignez immédiatement l'ordinateur et faites-le réparer.

Erreurs sans messages

• Incident: L'écran s'éteint de façon répetée.

Solution :

• Si Windows 7 est préinstallé sur votre ordinateur, vous pouvez désactiver tous les temporisateurs système, notamment le temporisateur de mise hors tension de l'écran LCD ou le temporisateur d'extinction, en procédant comme suit :

• Lancez Power Manager.

• Cliquez sur l'onglet Mode de gestion de l'alimentation, puis selectionnez Performances maximales à partir des modes d'alimentation prédéfinis.

• Si le système d'exploitation Windows 8 ou Windows 8.1 est préinstallé sur votre ordinateur, procédez comme suit :

• Affichez le bureau et cliquez sur l'icone d'etat de la batterie dans la zone de notification Windows.

• Cliquez sur Autres options d'alimentation Afficher des modes supplémentaires, puis selectionné Hautes performances.

• Incident: Au démarrage de l'ordinateur, rien ne s'affiche à l'écran et aucun son n'est émis.

Remarque: Si vous n'êtes pas certain d'avoir entendu un son, mettez l'ordinateur hors tension en Maintenant l'interrupteur d'alimentation enforcé pendant au moins quatre secondes. Mettez l'ordinateur sous tension, puis écoutez à nouveau.

Solution: Vérifiez que :

• Le boîtier d'alimentation est raccordé à l'ordinateur et le cordon d'alimentation est inséré dans une prise électrique qui fonctionne.
• L'ordinateur est allumé. (Appuyez de nouveau sur l'interrupteur d'alimentation pour confirmation).
• Le niveau de luminosité de l'écran est correctement définit.

Si un mot de passer à la mise sous tension est défini, appuyez sur n'importe qu'elle touche pour afficher l'invite de saisie, entrez le mot de passer approprié et appuyez sur Entrée.

Si ces points sont vérifiés et si l'écran n'affiche toujours rien, faites réparer l'ordinateur.

• Incident: Au démarrage de l'ordinateur, seul un pointeur blanc s'affiche sur un écran vide.

Solution: Si vous avez modifié une partition sur votre unité de disque dur ou sur votre unité SDD en utilisant un logiciel de partition, il est possible que les informations relatives à cette partition ou que l'enregistrement d'initialisation principal soit détruit.

Pour régler le problème, procédez comme suit :

1. Eteignez votre ordinateur, puis rallumez-le.

2. Si le résultat est identique, procédez comme suit :

3. Si vous avez utilise le logiciel de partition, vérifie l'etat de la partition sur l'unité de disque dur à l'aide de ce logiciel puis restaurez la partition le cas échéant.

4. Utilisez les solutions de récapération pour restaurer le système à ses paramètres d'usine par défaut.

Si I'erreur persiste, faites réparer l'ordinateur.

• Incident: L'écran s'éteint alors que l'ordinateur est sous tension.

Solution: L'économiseur d'écran ou la fonction de gestion de l'alimentation a peut-être été activé(e). Effectuez l'une des opérations suivantes :

• Touchez le dispositif de pointage TrackPoint ou le pavé tactile, ou appuyez sur une touche pour désactiver l'économiseur d'écran.
• Appuyez sur l'interrupteur d'alimentation pour quitter le mode veille ou hibernation.

Erreurs et signal sonore

Tableau 7. Erreurs et signal sonore

Incident	Solution
Un signal sonore court, une pause, trois signaux sonores courts, une pause, trois signaux sonores courts supplémentaires et un signal sonore court	Faites réparer l'ordinateur.
Un signal sonore long et deux signaux sonores courts	La fonction video est défectueuse. Faites réparer l'ordinateur.
Quatre cycles de quatre signaux sonores courts	Eteignez immédiatement l'ordinateur et faites-le réparer.
Cinq signaux sonores courts	La carte mère est défectueuse. Faites réparer l'ordinateur.

Incidents liés au module de mémoire

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous module de mémoire ne fonctionne pas correctement, vérifie les points suivants :

1. Vérifiez que le module de mémoire est installé et mis en place correctement dans votre ordinateur. Il peut s'avérer nécessaire desterolir tous les modules de mémoire ajoutés pour tester l'ordinateur uniquement avec les modules de mémoire installés en usine, puis de réinstaller les modules de mémoire un par un pour garantir une connexion correcte.
2. Vérifiez les messages d'erreur au démarrage.
   Exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension (POST). Voir « Messages d'erreur » à la page 137.
3. Vérifiez que le dernier UEFI pour votre modèle a été installé.
4. Vérifiez la configuration et la compatibilité de la mémoire, y compris la taille de mémoire maximale et la vitesse de la mémoire.
5. Executez les programmes de diagnostic. Voir « Diagnostic des incidents » à la page 135.

Incidents liés à l'utilisation en réseau

Voici les incidents les plus courants liés à l'utilisation en réseau.

Incidents liés à Ethernet

• Incident : Voiture ordinateur ne peut pas se connecter au réseau.

Solution: Vérifiez que :

• Le cable est installé correctement.

Le cable de réseau doit être fermement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 metres. Si l'incident persiste alors que le cable est correctement connecté et que la distance ne dépasse pas la limite maximale, essayez un autre cable.

• Vous utilisez le pilote de périhérique approprié. Pour installer le pilote approprié, procédez comme suit :

• Ouvrez le Panneau de configuration et cliquez sur Matériel et audio Gestionnaire de péripériques. Si vous étes invité à entrer un mot de passé administrateur ou une confirmation, entrez le mot de passer ou confirmez.

• Si le point d'exclamation! s'affiche en regard du nom de la carte sous Cartes réseau, vous n'utilisez peut-être pas le pilote approprié ou il peut-être eté désactivé. Pour lemettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence.

• Cliquez sur Mettre a jour le logiciel du pilote et suivez les instructions affichees a l'écran.

• Le port du concentrateur et la carte possèdent le même paramètre Duplex.

Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si le mode Duplex défini n'est pas approprié, cela peut entrainer une réduction des performances, une perte de données ou une déconnexion.

• Vous avez installé tous les logiciels de réseau nécessaires à votre environnement.

Adressez-vous à l'administrateur du réseau local.

• Incident : La carte cesse de fonctionner sans raison apparente.

Solution : Des fichiers du pilote de réseau sont peut-etre endommagés ou manquants. Mettez le pilote à jour en vous reportant à la solution ci-dessus afin de vous assurer que le pilote de péripérisque approprié est installé.

• Incident : J'utilise un Gigabit Ethernet avec une vitesse de 1 000 Mbits/s, la connexion échoue ou des erreurs se produit.

Solution :

• Utilisez un câblage de catégorie 5 et assurez-vous que le cable de réseau est correctement connecté.

• Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X).

• Incident: La fonction Wake On LAN ne fonctionne pas.

Solution : Assurez-vous que la fonction Wake on LAN est activée dans ThinkPad Setup. Si tel est le cas, demandez les paramétres nécessaires à l'administrateur du réseau local.

• Incident: J'utilise un modele Gigabit Ethernet, mais il ne peut pas connecter au réseau à une vitesse de 1000 Mbits/s. En revanche, il se connecte à 100 Mbit/s.

Solution :

• Essayez un autre cable.

• Vérifiez que le partenaire de liaison est défini pour une négociation automatique.

• Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).

Incident lie au réseau local sans fil

Incident: Je ne peux pas me connecter au réseau à l'aide de la carte de réseau sans fil intégrée.

Solution: Vérifiez que :

• Le pilote de réseau local installé est à jour.
• Voitre ordinateur se trouve a portee d'un point d'accès sans fil.
• La radio sans fil est activée.

Remarque: Si vous utilise Windows 7, cliquez sur Afficher les icones cachées dans la barre des tâches. L'icone Access Connections s'affiche. Pour plus d'informations sur l'icone, reportez-vous au système d'aide d'Access Connections.

Sous Windows 7, vérifie le nom de réseau (SSID) et les informations de chiffrement. Utilisez le programme Access Connections pour vérifier ces informations qui différencient les majuscules et les minuscules.

Incident lié au réseau étendu sans fil

Incident: Un message indique qu'une carte reseau etendu non-aurisée est installee.

Solution : La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirer la carte WAN.

Remarque : Tous les modèles d'ordinateurs ne sont pas équipés d'une carte réseau étendu sans fil.

Incidents liés aux périphériques Bluetooth

Remarque: Vérifiez votre connexion à tout moment et assurez-vous qu'aucun autre périphérique compatible Bluetooth ne recherche l'unité à laquelle vous souhaitez vous connecter. La recherche simultanée n'est pas autorisée dans les connexions Bluetooth.

• Incident: Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque Bluetooth est connecté à l'aide du profil Casque ou du profil AV.

Solution: Procedez comme suit :

1. Quittez l'application qui utilise le dispositif sonore (par exemple Windows Media Player).
2. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio Son Lecture.
3. Si vous utilisez un profil Casque, selectionnez Audio mains-libres Bluetooth et cliquez sur le bouton Definir par default. Si vous utilisez un profil AV, selectionnez Audio stéreo et cliquez sur le bouton Definir par default.

4. Cliquez sur OK pour fermer la fenetre Son.

5. Incident: Les éléments PIM envoyés depuis les systèmes d'exploitation Windows 7 ne peuvent pas être reçus correctement dans le carnet d'adresses des autres périhériques compatibles Bluetooth.

Solution : Le système d'exploitation Windows 7 envoie les éléments PIM au format XML, mais la plupart des périhériques compatibles Bluetooth géront les éléments PIM au format vCard. Si un autre périhérique compatible Bluetooth peut receivevoir un fichier via Bluetooth, un élément PIM envoyé depuis Windows 7 devrait pouvoir être enregistré sous forme de fichier avec l'extension .contact.

Incidents liés au clavier et aux autres dispositifs de pointage

Voici les incidents les plus courants liés au clavier et aux autres dispositifs de pointage.

Incidents liés au dispositif de pointage TrackPoint

• Incident : Le pointeur dérivé lorsque l'ordinateur est mis sous tension ou lorsqu'il reprend un mode de fonctionnement normal.

Solution : Le pointeur peut dériver lorsque vous n'utilise pas le dispositif de pointage du curseur TrackPoint en mode de fonctionnement normal. Ceci est normal pour le dispositif de pointage du curseur TrackPoint et n'est pas considéré comme un incident. La dérive du pointeur peut durer plusieurs secondes dans les conditions suivantes :

• Lorsque vous allumez l'ordinateur.
• Lorsque l'ordinateur revient en mode d'exploitation normal.
• Lorsque vous appuyez longuement sur le dispositif de pointage du curseur TrackPoint.

• Lorsque la température change.

• Incident: Le dispositif de pointage TrackPoint ou le pavé tactile ne fonctionne pas.

Solution : Assurez-vous que le dispositif de pointage TrackPoint ou le pavé tactile est activé dans la fenêtre Propriétés de la souris.

Incidents liés au clavier

• Incident: Une partie ou la totalité des touches du clavier ne fonctionnent pas.

Solution: Si un pavé numérique externe est connecté :

1. Mettez l'ordinateur hors tension.
2. Retirez le pavé numérique externe.
3. Rallumez l'ordinateur et essayez de nouveau le clavier.

Si l'incident lie au clavier est résolu, reconnectpez soigneusement le pavé numérique externe et le clavier externe. Vérifiez que vous avez installé correctement les connecteurs.

Si l'incident persiste, assurez-vous que le pilote de périphérique ajustat est bien installé en procédant comme suit :

1. Ouvre le Panneau de configuration. Modifiez le Panneau de configuration de Catégorie à Grandes iconées ou Petites iconées.
2. Cliquez sur Clavier.
3. Sélectionnéz l'onglet Matériel. Dans le volet Propriétés du péripérisque, assurez-vous que vous voirz le message :

Etat du périphérique : Ce périphérique fonctionne correctement.

Si certaines touches du clavier ne fonctionnent toujours pas, faites réparer l'ordinateur.

• Incident : Une partie ou la totalité des touches du pavé numérique externe ne fonctionnent pas.

Solution: Assurez-vous que le pavé numérique externe est correctement connecté à l'ordinateur.

Incidents liés à l'écran et aux péripériques multimédia

Cette rubrique présente les incidents les plus courants liés aux différentes unités d'affichage et multimédia : écran de l'ordinateur, écran externe, périphériques audio et unité de disque optique.

Incidents liés à l'écran de l'ordinateur

• Incident: L'écran reste noir.

Solution: Procedez comme suit :

• Appuyez sur la touche F7 pour faire apparaitre l'image.

• Si vous utilisez le boitier d'alimentation ou la batterie et que l'icone d'etat de la batterie indique que cette-ci n'est pas déchargée, appuyez sur la touche F6 pour éclairir l'affichage.

• Si votre ordinateur est en mode veille, appuyez sur l'interrupteur d'alimentation pour quitter ce mode.

• Si l'incident persiste, procédez comme indiqué dans la section Solution de l'incident ci-dessous.

• Incident: L'affichage est illisible ou déformé.

Solution: Vérifiez que :

• Le pilote d'affichage est correctement installé.
• La résolution de l'affichage et la qualité des couleurs sont correctement définies.
• Le type d'écran est correct.

Pour vérifier ces paramètres, procédez comme suit :

1. Cliquez sur le bureau à l'aide du bouton droit de la souris, puis selectionnez Résolution d'écran.
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Adaptateur pour vous assurer que le nom du pilote de péripérisque affiché dans la fenêtre d'informations sur l'adaptateur est correct. Cliquez ensuite sur le bouton Propriétés. Si vous étés invite à entraun un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez. Vérifiez la zone État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Si le péripérisque ne fonctionne pas correctement, cliquez sur le bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur l'onglet Écran pour vous assurer que le type d'écran correct s'affiche dans la fenêtre type d'écran. Cliquez ensuite sur le bouton Propriétés. Si vous étés invite à entraîr un mot de passage administrateur ou une confirmation, entrez le mot de passer ou confirmez. Vérifiez la zone État du péripérisque et assurez-vous que le péripérisque fonctionne correctement. Si le péripérisque ne fonctionne pas correctement, cliquez sur le bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran.

Remarque: Le nom de pilote de périhérique dépend du processeur video installé dans l'ordinateur.

1. Cliquez sur l'onglet Gestion des couleurs, puis cliquez sur le bouton Gestion des couleurs. Dans la fenêtre Gestion des couleurs affichée, cliquez sur l'onglet Avancé et assurez-vous que les paramètres de la zone Paramètres par défaut du système de couleurs Windows sont définis selon vos préférences. Si vous étés invité à entraun un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.

2. Incident: Des caractères incorrectly s'affichent à l'écran.

Solution : Avez-vous correctement installé le système d'exploitation ou le programme ? S'ils ont ete installedes et configurés correctement, faites réparer l'ordinateur.

• Incident: L'écran reste allumé même après la mise hors tension de l'ordinateur.

Solution : Maintenez l'interrupteur d'alimentation enfoncé pendant au moins quatre secondes pour éteindre l'ordinateur, puis rallumez-le.

• Incident : Des points manquants, décolorés ou brillants s'affichent à chaque mise sous tension de l'ordinateur.

Solution : Il s'agit d'une caractéristique de la technologie TFT. L'écran de l'ordinateur contient de nombreux transistors à couche mince (TFT). Quelques points manquants, décolorés ou brillants peuvent apparaitre sur l'écran à tout moment.

Incidents liés à l'écran externe

• Incident: L'écran externe est vierge.

Solution : Pour afficher l'image, appuyez sur la touche F7 et selectionnez l'écran souhaité. Si l'incident persiste, procédez comme suit :

1. Branchez l'écran externe sur un autre ordinateur pour vous assurer qu'il fonctionne.

2. Rebranchez-le sur votre ordinateur.

3. Reportez-vous au manuel fourni avec l'écran externe pour vérifier les résolutions et fréquences de rafraîchissement prises en charge.

4. Si l'écran externe admet les mêmes résolutions que celles de l'écran de l'ordinateur ou des résolutions plus élevées, regardez la sortie sur l'écran externe ou sur l'écran externe et l'écran de l'ordinateur.

5. Si l'écran externe prend en charge des résolutions inférieures à celles de l'écran de l'ordinateur, regardez la sortie sur l'écran externe uniquement. (Si vous regardez la sortie sur l'écran de l'ordinateur et l'écran externe, l'image de l'écran externe sera vide ou déformée.)

6. Incident : Vous ne pouvez pas définir une résolution supérieure à la résolution en cours sur l'écran externe.

Solution : Assurez-vous que le type d'écran est correct et contrôle les autres informations. Si nécessaire, mettez à jour le pilote de l'écran. Voir « Configuration du type d'écran externe » à la page 36.

• Incident: L'affichage est illisible ou déformé.

Solution: Vérifiez que :

• Les informations concernant l'écran sont correctes et que le type d'écran seLECTIONné est approprié. Consultez la solution correspondant à l'incident ci-dessus.

• Assurez-vous qu'une fréquence de rafraîchissement appropriée est sélectionnée, en procédant comme suit :

• Branchez l'écran externe sur le port d'écran, puis sur une prise secteur.

• Allumez l'écran externe et l'ordinateur.
• Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran.

Remarque: Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détector.

1. Cliquez sur l'icone correspondant à l'écran souhaité (l'éicone Ecran-2 correspond à l'écran externe).
2. Cliquez sur Paramètres avancés.
3. Cliquez sur l'onglet Ecran.

4. Sélectionnéz la fréquence de rafraîchissement de l'écran appropriée.

5. Incident: Des caractères incorrectly s'affichent à l'écran.

Solution : Avez-vous correctement suivi la procEDURE d'installation du système d'exploitation ou du programme ? Si c'est le cas, faites réparer l'écran externe.

• Incident: La fonction d'extension du bureau ne fonctionne pas.

Solution : Activez la fonction d'extension du bureau. Voir « Utilisation du double affichage » à la page 38.

• Incident: Si vous utilisez la fonction d'extension du bureau, vous ne pouvez pas augmenter la résolution ou la fréquence de rafraîchissement sur l'écran secondaire.

Solution : Modifiez la résolution et le nombre de couleurs pour réduire la valeur des paramètres de l'écran principal.

• Incident: Le changement d'écran ne fonctionne pas.

Solution: Si vous utilisez la fonction d'extension du bureau, désactivez-la et changez l'unité d'affichage en sortie. Si la lecture d'un DVD ou d'un clip est en cours, vous doivent arrêter la lecture, fermer le programme, puis changer l'unité d'affichage en sortie.

• Incident: La position de l'écran externe est incorrecte lorsque celui-ci est réglé sur une résolution élevée.

Solution : Parfois, lorsque vous utilisez une résolution élevé du type 1600 x 1200, l'image se déplace vers la gauche ou vers la droite de l'écran. Pour corriger cela, assurez-vous que votre écran externe prend

en charge le mode d'affichage (la résolution et la fréquence de rafraîchissement) que vous avez défini. Si ce n'est pas le cas, définissee un mode d'affichage conforme à ce que votre écran peut prendre en charge. Si, malgré tout, le mode d'affichage qui vous intéresse ne peut être pris en charge, allez dans le menu Réglages de l'écran en question et réglez ses paramètres à cet endroit. En général, l'écran externe dispose de boutons pour l'accès au menu Réglages. Pour plus d'informations, consultez la documentation fournie avec l'écran.

Incidents liés aux dispositifs audio

• Incident: La fonction audio Wave ou MIDI ne s'exécuté pas correctement.

Solution: Assurez-vous que l'unité audio intégrée est correctement configurée.

1. Ouvre le Panneau de configuration.
2. Cliquez sur Matériel et audio.
3. Cliquez sur Gestionnaire de peripheriques. Si vous etes invited a entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.
4. Cliquez deux fois sur Contrôleurs son, video etleans.

5. Assurez-vous que le pilote Realtek HD Audio est activé et correctement configuré :

6. Incident : Le son ne provient pas du casque ou d'un haut-parleur, ou l'ordinateur ne peut pas enregistrer dessons.

Solution : Pour basculer d'un périphérique à un autre (par exemple, d'un haut-parleur à un casque, ou d'un micro externe à un micro intégré), procédez comme suit :

1. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio.
2. Cliquez sur l'icone Realtek HD Manager.
3. Vérifiez que vous étés en mode MULTI-STREAM dans la fenêtre Paramètres avancés du périphérique.
4. Dans la fenêtre Mixage du Volume, Sélectionnez le périhérique de votrechoix (haut-parleurs par exemple).
5. Lisez un fichier son à l'aide d'un programme de musique (Windows Media Player par exemple). Assurez-vous que du son est maintainant émis par les haut-parleurs.
6. Par la suite, si vous souhaitez basculer vers un casque, fermez le programme de musique.
7. Accedez à la fenêtre de Mixage du Volume. Sélectionnez un autre périphérique, en l'occurrence, le casque.
8. Lisez un fichier son à l'aide du programme de musique. Assurez-vous que le son provient maintainant du casque connecté directement au système.

Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Manager.

Remarque : Dans la fenêtre Mixage du volume de Realtek HD Manager, une coche située en regard de l'entrée correspondant à un périphérique (haut-parleurs pour un périphérique de lecture ou micro intégré pour un périphérique d'enregistrement par exemple) signifie que ce périphérique a été sélectionné.

• Incident: Les enregistements effectuels à l'aide du micro sont d'un niveau sonore trop faible.

Solution : Vérifiez que la fonction d'amplification du micro est activée et configurée en procédant comme suit :

1. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio.
2. Cliquez sur Son.
3. Cliquez sur l'onglet Enregistrement dans la fenetre Son.
4. Sélectionnez Microphone et cliquez sur le bouton Propriétés.
5. Cliquez sur l'onglet Niveauux, puis déplacez le curseur d'amplification du micro vers le haut.
6. Cliquez sur OK.

Remarque : Pour plus de détails sur le réglage du volume, reportez-vous à l'aide en ligne de Windows.

• Incident : Il est impossible de déplacer un curseur de volume ou de balance.

Solution: Si le curseur est grisé (désactivé), cela signifie que sa position est figée par le matériel et vous ne pouvez pas la modifier.

• Incident : Les curseurs du volume ne restent pas en place lorsque certains programmes audio sont utilisés.

Solution : Il est normal que les curseurs changent de position lors de l'utilisation de certains programmes audio. Ceux-ci reconnaissent les paramétres des fenêtres Mixage du volume et les modifiient automatiquement. Le lecteur multimédia de Windows est un exemple de ce type d'application. En règle générale, le programme dispose de curseurs internes et contrôle automatiquement le niveau sonore.

• Incident: Le curseur de balance ne peut pas couper complètement le son d'un canal.

Solution: Ce curseur est conçu pour compenser les différences de balance mineures et ne permet pas de couper complètement le son de l'un des canaux.

• Incident : Le son ne peut pas être complètement coupé, même lorsque vous reglez le volume général au minimum.

Solution : Meme lorsque you avez regle le curseur de mixage du volume au minimum, du son reste toujours audible. Pour complètement couper le son, appuyez sur le bouton de coupure du haut-parleur.

• Incident: Si vous branchez un casque sur l'ordinateur lors d'une lecture audio, un haut-parleur ne produit pas de son.

Solution : Une fois le casque connecté, le flot de données est automatiquement redirigé vers ce dernier. Si vous souhaitez écouter le son par le biais des haut-parleurs, définissez ces derniers comme péripérisque par défaut. Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Audio Manager.

Incidents liés au lecteur d'empreintes digitales

• Incident : La surface du lecteur est sale, tachée ou mouillée.

Solution: Nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux.

• Incident : Il arrive souvent que le lecteur ne parvienne pas à enregistrer ou authenticateur votre emprente digitale.

Solution: Si la surface du lecteur est sale, tachée ou mouillée, nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux.

Pour obtenir des conseils sur l'entretien du lecteur d'empreintes digitales, voir « Utilisation du lecteur d'empreintes digitales » à la page 54.

Incidents liés à la batterie et à l'alimentation

Cette rubrique fournit des instructions sur la batterie et l'identification des incidents relatifs à l'alimentation.

Incidents liés à la batterie

• Incident : La batterie ne peut pas etre chargée complètement dans le delai de charge standard lorsque l'ordinateur est hors tension.

Solution : La batterie est peut-être trop décharge. Procedez comme suit :

1. Mettez l'ordinateur hors tension.
2. Assurez-vous que la batterie trop décharge se trouve dans l'ordinateur.
3. Branchez le boitier d'alimentation sur l'ordinateur et laissez-le recharger la batterie.

Si un chargeur rapide est disponible, utilisez-le pour recharger la batterie.

Si la batterie n'est pas rechargée au bout de 24 heures, utilisez une nouvelle batterie.

• Incident : L'ordinateur s'arrête avant que l'icone d'etat de la batterie n'indique que la batterie est déchargée, ou l'ordinateur fonctionne après que l'icone d'etat de la batterie indique que cette dernière est déchargée.

Solution: Déchargez puis rechargez la batterie.

• Incident: La durée de fonctionnement d'une batterie complètement chargée est courte.

Solution : Déchargez puis rechargez la batterie. Si le temps de fonctionnement de la batterie reste court, utilisez une nouvelle batterie.

• Incident: L'ordinateur ne fonctionne pas avec une batterie complètement chargée.

Solution : Le dispositif de protection contre les surtensions de la batterie est peut-être actif. Mettez l'ordinateur hors tension pendant une minute pour réinitialiser ce dispositif, puis remettez-le sous tension.

• Incident: La batterie ne peut pas'être rechargée.

Solution : Vous ne pouvez pas charger la batterie si elle est trop chaude. Si elle est chaude, retirez-la de l'ordinateur et laissez-la refroidir. Une fois à températe ambiente, réinstallez-la et rechargez-la. Si elle ne se recharge toujours pas, faites-la réparer.

Incident lie au boîtier d'alimentation

Incident: Le boîtier d'alimentation est branché sur l'ordinateur et sur une prise électrique fonctionnelle, mais son icône (prise de courant) ne s'affiche pas dans la zone de notification Windows. En outre, son voyant d'alimentation ne s'allume pas.

Solution: Procedez comme suit :

1. Vérifiez que le branchement du boîtier d'alimentation est correct. Pour obtenir des instructions sur le branchement du boîtier d'alimentation, consultez les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.
2. Si le branchement au boitier d'alimentation est correct, mettez l'ordinateur hors tension, débranchez le boitier d'alimentation.
3. Rebranchez le boitier d'alimentation, puis mettez l'ordinateur sous tension.
4. Si l'icone du boîtier d'alimentation n'apparait toujours pas dans la zone de notification Windows, faites contrôler l'ordinateur et le boîtier d'alimentation par un technicien de maintenance.

Incidents liés à l'alimentation

Imprimez dés maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous ordinateur n'est pas du tout alimenté, vérifie les éléments suivants :

1. Vérifiez l'interrupteur d'alimentation. Reportez-vous à la section « Voyants d'etat » à la page 9. L'interrupteur d'alimentation s'allume lorsque l'ordinateur est sous tension.
2. Vérifiez toutes les connexion d'alimentation. Retirez les multiprises et les dispositifs de protection contre les surtensions pour brancher le boîtier d'alimentation directement sur le socle de la prise de courant.
3. Inspectez le boitier d'alimentation. Vérifiez qu'il n'est pas endommagé et assurez-vous que le cordon d'alimentation est correctement raccordé au boitier et à l'ordinateur.
4. Vérifiez la source d'alimentation fonctionne en connectant un autre périphérique à la prise.

Si vous ordinateur ne fonctionne pas lorsqu'il est sur batterie, vérifie les points suivants :

1. Retirez et réinstallé le bloc de batteries pour vérifier qu'il est correctement connecté.
2. Si la batterie se décharge, branche le boitier d'alimentation pour la recharger.
3. Si la batterie est chargée mais que l'ordinateur ne fonctionne pas, remplacez la batterie par une nouvelle batterie.

Incidents liés à l'interrupteur d'alimentation

Incident : Le système ne répond pas et vous ne parvenez pas à mettre l'ordinateur hors tension.

Solution: Mettez l'ordinateur hors tension en appuyant sur l'interrupteur d'alimentation et en le maintainant enforcé pendant au moins 4 secondes. Si l'ordinateur ne se réinitialise toujours pas, retirez le boîtier d'alimentation et la batterie.

Incidents liés à l'amorçage

Imprimez des maintainant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement.

Si vous receivez un message d'erreur avant le chargement du système d'exploitation, exécutez les interventions appropriées pour les messages d'erreur à la mise sous tension (POST). Voir « Messages d'erreur » à la page 137.

Si vous receivez un message d'erreur pendant que le système d'exploitation charge la configuration du bureau à la fin de l'autotest à la mise sous tension (POST), vérifie les points suivants :

1. Accédez au site Web de support Lenovo à l'adresse http://www.lenovo.com/support et recherche le message d'erreur.
2. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/ et recherche le message d'erreur.

Incidents liés aux modes veille et hibernation

• Incident: L'ordinateur entre en mode veille inopinément.

Solution : Si le microprocesseur est en surchauffe, l'ordinateur entre automatiquement en mode veille pour permettre à l'ordinateur de se refroidir et pour protégger le microprocesseur et les autres composants internes. Consultez les paramètres du mode veille.

• Incident : L'ordinateur entre en mode veille immédiatement après l'autotest à la mise sous tension.

Solution : Assurez-vous des points suivants :

-La batterie est charquee.
- La température d'exploitation est dans la plage admise. Reportez-vous à la section « Environnement d'exploitation » à la page 14.

Si la batterie est chargée et que la température est dans la plage admise, faites réparer l'ordinateur.

• Incident : Une erreur de très faible charge de la batterie se produit et l'ordinateur s'arrête immédiatement.

Solution : La charge de la batterie est faible. Branchez le boitier d'alimentation à l'ordinateur et à une prise de courant.

• Incident : L'écran de l'ordinateur n'affiche rien après utilisation de la touche Fn pour sortir du mode veille.

Solution: Vérifiez si un écran externe a été déconnecté ou mis hors tension lorsque l'ordinateur était en mode veille. Si c'est le cas, connectez ou mettez sous tension l'écran externe avant de sortir du mode veille. Lorsque vous sortez du mode veille sans connecter oumettre sous tension l'écran externe et lorsque l'écran de l'ordinateur n'affiche rien, appuyez sur la touche F6 pour rétabrir l'affichage.

• Incident : L'ordinateur ne sort pas du mode veille ou levoyant d'etat du système (logo ThinkPad lumineux) clignote lentement et l'ordinateur n'est pas en etat de fonctionnement.

Solution: Si le système ne sort pas du mode veille, cette signifie qu'il a dû passer en mode veille ou hibernation automatiquement car la batterie est déchargée. Vérifiez le voyant d'etat du système (logo ThinkPad lumineux).

• Si levoyant d'etat du système (logo ThinkPad lumineux) clignote lentement, votre ordinateur est en mode veille. Branchez le boitier d'alimentation sur l'ordinateur, puis appuyez sur la touche Fn.

• Si levoyant d'etat du système (logo ThinkPad lumineux) est eteint,voire ordinateur est hors tension ou en mode hibernation. Branchez le boitier d'alimentation sur I'ordinateur, puis appuyez sur I'interrupteur d'alimentation pour reprendre I'opération.

Si le système ne sort pas du mode veille, il peut ne plus répondre et il est possible que l'ordinateur ne puisse plus être arrêté. Dans ce cas, vous doivent réinitialiser l'ordinateur. Les données non sauvégardées risquent d'être perdues. Pour réinitialiser l'ordinateur, maintainez enforcé l'interrupteur d'alimentation pendant au moins 4 secondes. Si le système ne se réinitialise pas, retirez le boîtier d'alimentation et la batterie.

• Incident: L'ordinateur ne passes pas en mode veille ou hibernation.

Solution : Vérifiez si une option désactivant le passage au mode veille ou hibernation a été sélectionnée.

Si l'ordinateur tente d'acceder au mode veille mais si la requête est rejetée, le périphérique relié au connecteur USB a peut-être été désactivé. Dans ce cas, procédez à une opération de déconnexion puis de connexion à chaud du port USB.

• Incident: La batterie se décharge légèrement lorsque l'ordinateur est en mode hibernation.

Solution: Si la fonction de réveil est activée, l'ordinateur consomme une petite quantité d'énergie. Il ne s'agit pas d'un début. Pour plus d'informations, reportez-vous à la section « Modes d'économie d'énergie » à la page 29.

Incidents liés aux unités et aux autres unités de stockage

Cette section presente les incidents liés à l'unité de disque dur, à l'unité SSD et à l'unité de disque optique.

Incidents liés à l'unité de disque dur

• Incident: L'unité de disque dur émet unCLSiqueis par intermittence.

Solution : Ce bruit se produit :

• Lorsque l'unité de disque dur accède aux données ou cesse d'y accéder.
• Lorsque vous transportez l'unité de disque dur.
  Lorsque yous transportez l'ordinateur.

Il s'agit d'une caractéristique normale du disque dur et non d'un défaut.

• Incident: L'unité de disque dur ne fonctionne pas.

Solution : Dans le menu Startup de ThinkPad Setup, assurez-vous que l'unité de disque dur figure dans la liste Boot priority order. Si l'unité figure dans la liste Excluded from boot order , elle est désactivée. Sélectionnez l'entrée correspondante dans la liste et appuyez Shift+1 pour la déplacer dans la liste Boot priority order.

• Incident : Àpèras avoir défini un mot de passer d'accès au disque dur, vous avez placé l'unité de disque dur dans un autre ordinateur. Vous ne pouvez plus déverrouiller le mot de passer d'accès au disque dur.

Solution : L'ordinateur prend en charge un algorithme etendu de mot de passer. Il se peut qu'un ordinateur moins recent que le vous ne prenne pas en charge cette fonction de sécurité.

Incidents liés à l'unité SSD

Incident : Lorsque vous compressez des fichiers ou des dossiers à l'aide de la fonction de compression de données sous Windows et que vous les décompressez ensuite, le processus d'écriture ou de lecture de ces dernier est lent.

Solution : Faites appel à l'outil de défragmentation de disque sous Windows pour acceder plus rapidement aux données.

Incidents liés à l'unité de disque optique

• Incident: L'unité de disque optique (unité de CD, de DVD ou de CD-RW par exemple) ne fonctionne pas.

Solution : Assurez-vous que l'ordinateur est sous tension et qu'un CD, un DVD ou un CD-RW est correctement inséré sur le pivot central de l'unité. (Un clic doit se faire entendre.)

Assurez-vous que le connecteur de l'unité est fermement branché sur l'ordinateur. Si vous utilisez une unité dotée d'une baie pour l'installation de l'unité, vérifie que cette unité est fermement branchée sur l'ordinateur et qu'elle fonctionne correctement.

Vérifiez que le plateau de l'unité est bien fermé.

Vérifiez que les pilotes de péripérisque sont correctement installés.

• Incident: L'unité émet un bruit lors de la lecture du CD, du DVD ou du disque CD-RW.

Solution: Si le disque n'est pas correctement inséré sur le pivot central de l'unité, il risque de frottier contre le capot de l'unité et de faire du bruit. Assurez-vous que le disque est correctement chargé dans l'unité.

• Incident: Le plateau de l'unité ne s'ouvre pas, même lorsque vous appuyez sur le bouton d'éjection.

Solution : Lorsque l'ordinateur n'est pas sous tension, le fait d'appuyer sur le bouton d'éjection n'ouvre pas le plateau de l'unité. Assurez-vous que l'ordinateur est sous tension et que le connecteur de l'unité est bien fixé sur l'ordinateur.

Si le plateau de l'unité ne s'ouvre toujours pas, assurez-vous que l'ordinateur fonctionne et insérez l'extrémité d'un trombone déplié dans l'encoche d'éjection mécanique. Le plateau va s'ouvrir.

• Incident : Un support optique (disque CD, DVD ou CD-RW) ne peut pas etre lu.

Solution: Assurez-vous que le CD, le DVD ou le CD-RW est propre. Si ce n'est pas le cas, nettoyez-le à l'aide d'un kit de nettoyage adapté.

Testez un autre CD, DVD ou CD-RW. Si l'ordinateur peut dire un autre disque, le premier disque est sans doute défectueux.

Assurez-vous que le disque est chargé sur le pivot central de l'unité avec l'étiquette dirigée vers le haut. (Un clc doit se faire entendre.)

Assurez-vous que le disque répond à l'un des formats suivants :

• CD audio
• CD-ROM ou CD-ROM XA
• CD de photo multisession

• CD video
  DVD-ROM (DVD video)

• Incident: L'ordinateur ne peut pas dire de CD ou la qualité du son est mauvaise.

Solution : Vérifiez que le disque est conforme aux normes de votre pays. Généralement, les disques respectant ces normes portent un logo sur leur jaquette. Si vous utilisez un disque non conforme, nous ne pouvons garantir ni sa lecture ni la qualité du son.

• Incident: L'onglet HD DVD dans le programme WinDVD8 est grise et ce dernier est inutilisable.

Solution: Voitrc ordinateur ne prend pas en charge les unites HD DVD.

Incident lié à un logiciel

Incident: Une application ne fonctionne pas correctement.

Solution: Assurez-vous que l'incident ne vient pas de l'application.

Vérifiez que l'ordinaire dispose de la quantité minimale de mémoire nécessaire pour exécuter l'application. Reportez-vous aux manuels fournis avec l'application.

Vérifiez les points suivants :

• L'application est compatible avec votre système d'exploitation.
• D'autres applications s'exécutent correctement sur l'ordinateur.
• Les pilotes de périphérique requis sont installés.
• L'application fonctionne lorsqu'elle est exécutée sur d'autres ordinateurs.

Si un message d'erreur apparait lors de l'execution de l'application, reportez-vous aux manuels fournis avec l'application.

Si l'application ne fonctionne toujours pas correctement, prenez contact avec le distributeur ou avec un responsable de la maintenance.

Incidents liés aux ports et aux connecteurs

Voici les incidents les plus courants liés aux ports et aux connecteurs.

Incidents liés au port USB

Incident: Un périphérique connecté au port USB ne fonctionne pas.

Solution : Ouvrez la fenêtre Gestionnaire de périhériques. Vérifiez que la configuration du port USB, l'affection des ressources de l'ordinateur et l'installation du pilote de périhérique sont correctes. Pour ouvrir la fenêtre du Gestionnaire de périhériques, accédez au Panneau de configuration et cliquez sur Matériel et audio Gestionnaire de périhériques. Si vous étés invite à entrer un mot de passer administrateur ou une confirmation, entrez le mot de passer ou confirmez.

Reportez-vous à la section « Diagnostic des incidents » à la page 135 et exécutez un test de diagnostic du connecteur USB.

Incidents liés à la station d'accueil

Incident : L'ordinateur ne démarre pas lorsque vous tentez de l'activer et ne répond pas lorsque vous tentez une reprise.

Solution: Vérifiez que:

• Le boîtier d'alimentation est connecté à la station d'accueil.
  L'ordinaire est correctement raccordé à la station d'accueil.

Chapitre 11. Support

Ce chapitre fournit des informations concernant l'aide et le support Lenovo.

• « Avant de prendre contact avec Lenovo » à la page 153
• « Assistance et services » à la page 154
• « Achat de services supplémentaires » à la page 155

Avant de prendre contact avec Lenovo

La plupart du temps, vous pouvez résoudre les problèmes liés à votre ordinateur en vous reportant aux explications des codes d'erreur, en exécutant les programmes de diagnostic ou en consultant le site Web Lenovo.

Enregistrement de votre ordinateur

Enregistrez votre ordinateur auprès de Lenovo. Pour plus d'informations, voir « Enregistrement de votre ordinateur » à la page 21.

Téléchargement des mises à jour système

Le fait de télécharger des logiciels mis à jour peut vous aider à résoudre certains incidents se produit sur votre ordinateur.

Pour télécharger des logiciels mis à jour, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran :

http://www.lenovo.com/support

Enregistrement des informations

Avant de contacter un technicien Lenovo, rassemblez les informations importantes concernant votre ordinateur, indiquées ci-après.

Enregistrement des symptômes et des caractéristiques de l'incident

Rassemblez les réponses aux questions ci-dessous avant d'appeler l'assistance technique. Ainsi, vous pourrez obtenir de l'aide le plus rapidement possible.

• Quelle est la nature de l'incident? Est-il continuel ou ponctuel?
• Est-ce qu'un message d'erreur apparait? Quel est le code d'erreur, le cas échéant?
• Quel système d'exploitation utilisez-vous? Quelle version?
• Quels programmes étaient en cours de fonctionnement au moment de l'incident?
• Pouvez-vous reproductive l'incident? Si oui, comment?

Enregistrement des informations système

L'étiquette indiquant le numéro de série se trouve sur la face inférieure de votre ordinateur. Notez le type de votre machine et son numéro de série.

• Quel est le nom du produit Lenovo?
• Quel est le type de la machine?
• Quel est son numéro de série?

Si vous avez besoin d'une aide, d'un service, d'une assistance technique, ou que vous voulez simplement obtenir plus d'informations sur les produits Lenovo, de nombreuses sources Lenovo sont à votre disposition. Cette rubrique concerne les sources d'informations sur Lenovo et ses produits, ce qu'il faut faire en cas d'incident sur toute ordinateur et les personnes à contacter si une intervention est nécessaire.

Voutrouvez des informations concernant votre ordinateur et ses logiciels préinstallés (le cas échéant) dans la documentation accompagnant votre ordinateur. Cette documentation comprend des manuels, des publications en ligne, des fichiers README et des fichiers d'aide. De plus, des informations sur les produits Lenovo sont disponibles sur le Web.

Les Service Packs Microsoft constituent la source logicielle la plus actualisée pour les mises à jour de produits Windows. Ils peuvent être téléchargés via le Web (des frais de connexion peuvent être appliqués) ou sont disponibles sur disque. Pour obtenir plus d'informations et acceder à des liens connexes, consultez la page http://www.microsoft.com. Lenovo offre une assistance technique pour l'installation des Service Packs des produits Microsoft Windows précharges par Lenovo. Pour plus d'informations, contactez le centre de support client.

Utilisation des programmes de diagnostic

De nombreux incidents informatiques peuvent etre résolus sans assistance exterieure. Si un incident se produit sur voite ordinateur, consultez en premier lieu la partie relative a l'identification des incidents dans la documentation fournie avec voite ordinateur. Si vous pensez qu'il s'agit d'un incident lie au logiciel, consultez la documentation, y compris les fichiers Readme et les systèmes d'aide, inclus dans le systeme d'exploitation ou le programme d'application.

Les ordinateurs portables ThinkPad sont livrés avec un ensemble de programmes de diagnostic qui permettent d'identifier les incidents liés au matériel. Pour savoir comment utiliser ces programmes, voir « Diagnostic des incidents » à la page 135.

Les informations de résolution des incidents et les programmes de diagnostic peuvent indiquer que vous doivent utiliser des pilotes de péripériques complémentaires ou mis à jour ou d'autres logiciels. Vous pouvez consulter les informations techniques les plus à jour et télécharger les pilotes de péripérisque et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support.

Site Web du support Lenovo

Des informations relatives au support technique sont disponibles sur le site Web du support Lenovo à l'adresse suivante :

http://www.lenovo.com/support

Ce site Web contient les informations du support les plus récentes sur les sujets suivants :

• Pilotes et logiciels
• Solutions de diagnostic
• Garantie de produit et service
• Détail du produit et des pieces
• Manuels et guides d'utilisation
• Base de connaissances et foire aux questions

Appeler Lenovo

Si vous avez essaye de resoudre un incident par vous-meme et si vous avez tout de meme besoin d'aide,
vous pouze, pendant la pereode de garantie, obtenir de I'aide et des informations par telephone aprous du
Centre de support client. Les services suivants sont disponibles pendant la pereode de garantie :

• Identification d'incidents - Des techniciens sont à votre disposition pour vous aider à déterminer si l'incident est d'origine matérielle et à le résoudre.
• Réparation matérielle - S'il s'avéré que l'incident provient d'un matériel Lenovo sous garantie, un personnel de maintenance qualifié est disponible pour assurer le niveau de service ajustat.
• Gestion de modifications techniques - Occasionnellement, il peut arriver que des modifications postérieures à la vente d'un produit soient nécessaires. Lenovo ou votre revendeur, s'il est agréé par Lenovo, effectuera les modifications techniques (EC) applicables à votre matériel.

Les éléments suivants ne sont pas couverts par la garantie :

• Remplacement ou utilisation de pieces non fabriquées pour ou par Lenovo, ou pieces non garanties par Lenovo
• Identification des problèmes d'origine logicielle
• Configuration de UEFI BIOS lors d'une installation ou d'une mise à niveau
• Changements, modifications ou mises à niveau des pilotes de périphérique
• Installation et maintenance de systèmes d'exploitation de réseau (NOS)
• Installation et la maintenance des programmes d'application

Pour plus d'informations sur les dispositions relatives à la Garantie applicable à votre matériel Lenovo, reportez-vous à la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur.

Lors de l'appoint, restez si possible à proximé de votre ordinateur au cas où le technicien devrait vous fournir des indications permettant de résoudre l'incident. Avant d'effectuer l'appoint, vérifie que vous avez téléchargeés les pilotes les plus récents et les dernières mises à jour système, exécuté les tests de diagnostic et note les informations nécessaires. Avant d'appeler notre service d'assistance, munissez-vous des informations suivantes :

• Type et modele de machine
• Numéroes de série de votre ordinateur, de votre écran et des autres composants, ou votre preuve d'achat
  Description de l'incident survven
• Libellé exact des messages d'erreur
• Informations liées à la configuration matérielle et logicielle du système

Numeros de téléphone

Pour obtenir la liste des numérios de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur.

Remarque : Les numéroes de téléphone sont susceptibles d'être modifiés sans préavis. Les derniers numéroes de téléphone sont disponibles à l'adresse suivant : http://www.lenovo.com/support/phone. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.

Achat de services supplémentaires

Pendant et après la période de garantie, vous pouvez acheter des services complémentaires, tels que l'assistance pour les matériels, les systèmes d'exploitation et les programmes d'application Lenovo et non Lenovo, des services de configuration reseau, des services de réparation pour le matériel ayant fait l'objet de mises à niveau ou d'extensions, et des services d'installation personnelisés. La disponibilité et le nom des services peuvent varier selon les pays.

Pour plus d'informations sur ces services, accedez au site Web suivant : http://www.lenovo.com/essentials

Annexe A. Informations réglementaires

Informations liées à la communication sans fil

Interopérabilité sans fil

La carte réseau local sans fil M.2 est conçue pour pouvoir être utilisée avec un autre produit de réseau local reposant sur les technologies radio Direct Sequence Spread Spectrum (DSSS), Complementary Code Keying (CCK), et/ou Orthogonal Frequency Division Multiplexing (OFDM), et est conforme :

• A la norme 802.11b/g, 802.11a/b/g ou 802.11n version 2.0 sur les réseaux locaux sans fil, telle que définie et approuvée par l'Institute of Electrical and Electronics Engineers.
• A la certification WiFi (Wireless Fidelity) shele que définie par Wi-Fi Alliance.

La carte Bluetooth est conforme aux specifications Bluetooth 4.0 définies par la norme Bluetooth SIG (Special Interest Group). Elle prend en charge les profils suivants :

Environnement d'utilisation et santé

Les cartes sans fil intégrées émettent de l'énergie electromagnetique de radiofréquence comme les autres apparciels radioélectriques. Cependant, le niveau d'énergie émis par celles-ci est beaucoup moins important que l'énergie electromagnetique émise par des apparciels sans fil (telephones mobiles).

Les cartes sans fil intégrées fonctionnant conformément aux normes et recommandations de sécurité relatives à la radiofréquence, Lenovo garantit qu'elles peuvent être utilisées en toute sécurité par les consommateurs. Ces normes et recommandations reflètent le consensus de la communauté scientifique et sont le fruit de délibérations de panels et de comités de scientifiques qui étudiient et interprêtent en permanence les nombreux documents relatifs à la recherche.

Dans certaines situations ou certains environnements, l'utilisation de cartes sans fil intégrées peut être restreinte par le propriétaire du[bâtiment ou les responsables de l'entreprise. Il peut s'agir, par exemple, des situations et des lieux suivants :

• Utilisation de cartes intégrées pour réseau sans fil dans des avions ou en milieu hospitalier, à proximité de pompes à essence, de zones représentant un risque d'explosion par amortçage d'un évientuel dispositif electro-explosif (détonateur électrique), de personnes porteuses de dispositifs Médicaux électroniques ou d'implants tels que des stimulateurs cardiaques.
• Dans tout autre environnement où le risque d'interfERENCE avec d'autres appareils ou services est perçu ou identifié comme dangereux.

Si vous ne connaissiez pas les règles relatives à l'utilisation d'appareils sans fil qui sont en vigueur dans un lieu spécifique (un aéroport ou un hôpital, par exemple), il est recommendé de demander une autorisation d'utilisation de cartes sans fil intégrées avant demettre l'ordinateur sous tension.

Emplacements des antennes sans fil UltraConnect™

Les modèles ThinkPad se caractérisent par un système d'antennes intégrées à l'écran pour une réception optimale, permettant ainsi une communication sans fil où que vous soyez.

1 Antenne reseau local sans fil (auxiliaire)
Antenne réseau étendu sans fil (auxiliaire)

3 Antenne réseau étendu sans fil (principal)
4 Antenne réseau local sans fil (principale)

Localisation des notices relatives à la réglementation liée à l'utilisation des produits sans fil

Pour plus d'informations concernant la reglementation liée à l'utilisation des produits sans fil, reportez-vous au document Regulatory Notice livre avec votre ordinateur.

Si vous ordinateur est fourni sans le document Regulatory Notice, ce dernier est disponible sur le site Web à l'adresse suivante :

Avis de classification pour l'exportation

L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'exception des pays sous embargo recensés dans la liste EAR E1.

Bruits radioélectriques

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis]

Les informations suivantes concernent l'ordinateur ThinkPad T440p, types de machines 20AN et 20AW.

Avis de conformité à la réglementation d'Industrie Canada pour la classe B

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Directive de l'Union Européenne relative à la conformité électromagnétique

Le present produit satisfait aux exigences en matière de protection énoncées dans la directive 2004/108/CE du Parlement européen et du Conseil relative au rapprochement des législations des États membres concernant la compatibilité electro-magnétique. Lenovo décline toute responsabilité en cas de non-respect de cette directive résultat d'une modification non recommandée du produit, y compris l'installation de cartes en option non Lenovo.

Ce produit a eté testé et est conforme aux limites établies pour les équipements de traitement de l'information de classe B telles que définies par la norme europeenne EN 55022. La conformité aux limites établies pour les équipements de classe B offre une garantie acceptable contre les interférences avec les apparèils de communication sous licence dans les zones résidentielles.

Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia

CE

Avis de conformité à la réglementation pour la classe B (Allemagne)

Avis de conformité à la règlementation pour la classe B (Corée)

B国）（）

i已g之责皂（B）即，自动的，当用

Avis de conformité VCCI à la règlementation pour la classe B (Japon)

Avis de conformité aux normes japonaises pour les produits qui se branchent sur les principaux blocs d'alimentation dont l'intensité mesurée est inférieure ou égale à 20 A par phase

Taiwan - Informations de maintenance pour les produits Lenovo

Marque de conformité pour l'Eurasie EAC

Annexe B. Déclarations relatives au recyclage et aux DEEE

Lenovo encourage les propriétaires de matériel informatique (IT) à recycler leur matériel lors que celui-ci n'est plus utilisé. Lenovo propose une gamme de programmes et services concernant le recyclage du matériel informatique. Pour plus d'informations sur le recyclage des produits Lenovo, accedez à l'adresse suivante :

http://www.lenovo.com/recycling

Informations DEEE importantes

La marque DEEE sur les produits Lenovo s'applique aux pays soumis à la reglementation DEEE ainsi qu'à la reglementation relative aux déchets électroniques (par exemple, la directive européen 2002/96/CE, réglementation relative à la gestion et au traitement des déchets électroniques en Inde, 2011). Les apparils sont marqués conformément à la reglementation en vigueur en matière de déchets d'équipements électriques et electroniques (DEEE). Cette réglementation concerne la collecte et le recyclage des apparils usages dans chaque zone géographique. Cette marque est apposée sur différents produits pour indiquer que ces derniers ne doivent pas été jetés, mais déposés dans les systèmes de collecte spécialement concus pour recupérer les produits en fin de vie.

Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pasmettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le return, le recyclage et la récapération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses.

Pour plus d'informations sur la directive DEEE, accedez au site Web suivant :

http://www.lenovo.com/recycling

Informations sur le recyclage pour le Japon

Informations sur le recyclage des piles et batteries pour le Brésil

Informations sur le recyclage des piles et batteries pour Taiwan

廢電池請回收

Informations sur le recyclage des piles et batteries pour l'Union Européenne

EU

Remarque: Ce logo s'applique uniquement aux pays de l'Union Européenne (EU).

Les piles et batteries ou emballages des piles et batteries sont étiquetés conformément à la Directive Européenne 2006/66/CE sur les piles, les accumulateurs et les piles/accumulateurs usages. Cette directive, applicable à l'ensemble de l'Union Européenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usages. Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas été jetées, mais récapurés en fin de vie, conformément à cette directive.

Conformément à la Directive Européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l'étiquette peut représentier le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas lesmettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment

Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada

US & Canada Only

Directive RoHS pour l'Union française

Directive RoHS pour la Chine

产品中有毒有害物质或元素的名称及含量

Directive RoHS pour l'Inde

Directive RoHS pour la Turquie

Directive RoHS pour l'Ukraine

LIMPiTBePdJxMyo,IO npOdyKzIJaJeHOBo BiIDNoBiae BmOram HOpMaTnBnX akTIB YkpaIHN, kI obMexyIoTB BMICT He6e3neuHX peOBOH

Annexe D. Informations sur les modèles ENERGY STAR

ENERGY STAR® est un programme commun de l'agence américaine de protection de l'environnement (U.S. Environmental Protection Agency) et du département américain à l'énergie (U.S. Department of Energy) qui a pour but d'économiser de l'argent et de protégger l'environnement par le biais de produits et de pratiques efficaces.

Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Si le logo ENERGY STAR est apposé, les ordinateurs Lenovo du type suivant ont été concus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs.

20AN et 20AW

En utilisant les produits labellisés ENERGY STAR et en profitant des fonctions de gestion de l'énergie de votre ordinateur, vous participez à l'effort de réduction de la consommation d'électricité. Une consommation réduite en électricité peut permettre des économies au niveau de votre budget, participé à la protection de l'environnement et réduit les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accédez au site Web : http://www.energystar.gov

Lenovo you encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, Lenovo a prédéfini les fonctions de gestion de l'alimentation suivantes de sorte qu'elles s'activentès que votre ordinateur est inactifpendant un certain temps :

Mode de gestion de l'alimentation : economiseur d'énergie (paramètres lorsque l'appareil est branché sur le boîtier d'alimentation)

• Arrêt de l'écran: au bout de 10 minutes
• Mise en veille de l'ordinateur : au bout de 20 minutes

• Paramètres avances d'alimentation :

• Arrêt des disques durs : au bout de 15 minutes

• Hibernation : jamais

Pour faire partager l'ordinateur du mode veille, appuyez sur la touche Fn du clavier. Pour plus d'informations concernant ces paramètres, reportez-vous aux informations d'aide et de support de Windows sur votre ordinateur.

La fonction Wake on LAN est activée lors de la livraison de votre ordinateur Lenovo et reste valide même si l'ordinateur entre en mode veille. Si vous n'avez pas besoin de la fonction Wake on LAN lorsque l'ordinateur est en mode veille, vous pouvez réduire la consommation électrique et prolonger la durée de veille en désactivant la fonction Wake on LAN pour le mode veille.

Pour désactiver le paramètre Wake on LAN en modeAKE, procedez comme suit :

1. Cliquez sur Demarrer Panneau de configuration.
2. Cliquez sur Matériel et audio Gestionnaire de périphériques.
3. Dans la fenêtre du Gestionnaire de périphériques, développement Cartes reseau.
4. Cliquez avec le bouton droit de la souris sur votre périhérique de carte réseau, puis cliquez sur Propriétés.
5. Cliquez sur l'onglet Gestion de l'alimentation.
6. Decochez la case Autoriser ce périphérique àsorting l'ordinateur du mode veille.
7. Cliquez sur OK.

Annexe E. Remarques

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non anoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'annexe disponibles dans votre pays, ou adresse-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que seul ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfreint aucun droit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire lamande par écrit à l'adresse suivante :

Ce document peut conténir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier sans préavis les produits et logiciels décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containes dans ce document n' affectent ni ne modifiient les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containes dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne fontpas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôle. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Marques

Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays :

Lenovo

Access Connections

Intel et Intel SpeedStep sont des marques d'Intel Corporation aux États-Unis et/ou dans certains autres pays.

Microsoft, Windows et BitLocker sont des marques du groupe Microsoft.

Mini DisplayPort (mDP) et DisplayPort sont des marques du groupe Video Electronics Standards Association.

Les termes HDMI et HDMI High-Definition Multimedia Interface sont des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.

ThinkPad
