Chargement de la batterie . . . . . . Augmentation de la durée de vie de la batterie . . . . . . . . . . . . . . Gestion de la charge de la batterie . . . © Copyright Lenovo 2013
Réinitialisation des paramètres par défaut de votre ordinateur . . . . . . . . . . . . Utilisation des options de démarrage avancées . . . . . . . . . . . . . . . Récupération de votre système d'exploitation si Windows 8 ou Windows 8.1 ne démarre pas . . . . . . . . . . . . . . . . . Création et utilisation d'un support de récupération . . . . . . . . . . . . . . Incidents liés à la batterie et à l'alimentation . Incidents liés aux unités et aux autres unités de stockage . . . . . . . . . . . . . Incident lié à un logiciel . . . . . . . . Incidents liés aux ports et aux connecteurs .
. Avis de classification pour l'exportation . . . . . Bruits radioélectriques . . . . . . . . . . . Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] . . . . . . . . . . . . . . Avis de conformité à la réglementation d'Industrie Canada pour la classe B . . . . Directive de l'Union européenne relative à la conformité électromagnétique . . . . . . . Avis de conformité à la réglementation pour la classe B (Allemagne) . . . . . . . . . . Avis de conformité à la règlementation pour la classe B (Corée) . . . . . . . . . . . . Avis de conformité VCCI à la règlementation pour la classe B (Japon) . . . . . . . . . Avis de conformité aux normes japonaises pour les produits qui se branchent sur les principaux blocs d'alimentation dont l'intensité mesurée est inférieure ou égale à 20 A par phase . . . . . . . . . . . . . . . . Taïwan - Informations de maintenance pour les produits Lenovo . . . . . . . . . . .
Informations sur le recyclage des piles et batteries pour l'Union européenne. . . . . . . . . . . Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada. . . . . . . .
161 Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. La température atteinte dépend de l'activité système et du niveau de charge de la batterie. Un contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des lésions, voire des brûlures. • Evitez tout contact prolongé des mains, genoux ou toute autre partie du corps avec ces derniers pendant une période prolongée. • Interrompez-vous régulièrement lors de l'utilisation du clavier en retirant vos mains du repose-mains.
Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Un contact prolongé avec votre peau, même à travers des vêtements, risque de provoquer des brûlures. • Ne placez pas le boîtier d'alimentation en contact avec une partie de votre corps lorsqu'il est en fonctionnement. • Ne l'utilisez jamais pour vous réchauffer.
Ne tirez pas sur les câbles pour éviter de les endommager ou de les rompre. Acheminez les câbles de communication ou les câbles du boîtier d'alimentation, de la souris, du clavier, de l'imprimante ou de tout autre dispositif électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à des dégradations susceptibles d'altérer le fonctionnement de votre ordinateur.
Remarque : Commencez par lire les consignes de sécurité.
La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des appareils électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs présentent un danger potentiel pour la sécurité et peuvent provoquer des blessures ou des dommages matériels, surtout s'ils sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit, respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez soigneusement les informations de ce document. Ce faisant, vous vous prémunirez contre les risques et vous renforcerez la sécurité de l'environnement de travail informatique. Remarque : Ces informations comprennent des références aux boîtiers d'alimentation et aux piles. Outre les ordinateurs portables, certains produits (tels que des haut-parleurs et des écrans) sont dotés de boîtiers d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En
électronique interne est tombé en panne en mode contrôlé sans conséquence pour votre sécurité. Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de diagnostiquer vous-même l'incident. Pour obtenir de l'assistance, contactez le service clients. Pour obtenir la liste des numéros de téléphone du support technique en ligne, accédez au site Web suivant : http://www.lenovo.com/support/phone Inspectez fréquemment l'ordinateur et ses composants afin de détecter tout dommage, usure ou signe de danger. Si vous avez des doutes sur l'état d'un composant, n'utilisez pas le produit. Prenez contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer l'incident et, si nécessaire, faites réparer le produit. Dans l'éventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou en cas d'incidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu obtenir des instructions du centre de support. • Cordons d'alimentation, prises, boîtiers d'alimentation, rallonges, dispositifs de protection contre les surtensions ou boîtiers d'alimentation fendus, cassés ou endommagés. • Signes de surchauffe, fumée, étincelles. • Pile ou batterie endommagée (par exemple, fentes, bosses ou plis), décharge en provenance d'une pile ou d'une batterie ou accumulation de substances étrangères sur une pile. • Craquement, sifflement, bruit sec ou odeur forte émanant du produit. • Signes indiquant que du liquide s'est répandu sur l'ordinateur, sur le cordon d'alimentation ou sur le boîtier d'alimentation ou qu'un objet est tombé sur ces éléments. • Exposition de l'ordinateur, du cordon d'alimentation ou du boîtier d'alimentation à l'eau. • Chute du produit ou tout autre dommage. • Fonctionnement anormal du produit alors que vous suivez le mode d'emploi. Remarque : Si vous constatez l'une de ces manifestations au niveau d'un produit non Lenovo (par exemple, un prolongateur), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du fabricant ou que vous n'avez pas obtenu de pièce de rechange.
Respectez toujours les précautions ci-après pour réduire les risques de blessure ou de dommages matériels.
Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les avertissements suivants sont requis pour votre sécurité.
Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de l’appareil. ATTENTION : DANGER N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit. Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05VV-F, 3G, 0,75 mm2 ou de section supérieure. Dans les autres pays, utilisez les types de cordon appropriés. N'enroulez jamais un cordon d'alimentation autour du boîtier d'alimentation ou de tout autre objet. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon Cela peut représenter un danger pour la sécurité. Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.
N'utilisez pas de cordon d'alimentation qui semble endommagé ou dont les broches montrent des signes de corrosion ou de surchauffe. Pour empêcher toute surchauffe, ne couvrez pas le boîtier d'alimentation avec un vêtement ou autres objets lorsque le boîtier est branché sur une prise de courant.
Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoins électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoins en alimentation et les tensions d'entrée.
DANGER Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodée, ne l'utilisez pas et attendez qu'elle soit remplacée par un électricien qualifié. Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer. Ne partagez pas une prise électrique avec d'autres appareils domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquerait d'endommager votre ordinateur, vos données ou les périphériques connectés. Certains produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactivez pas en tentant d'insérer la fiche dans une prise non reliée à la terre. Si vous ne pouvez pas enfoncer la fiche dans la prise, demandez à un électricien de vous fournir un adaptateur de prise approuvé ou de remplacer la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de dérivation. Adressez-vous à un électricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de dérivation.
DANGER Ne retirez jamais le cache d’un bloc d’alimentation ou d’un autre composant portant l’étiquette suivante.

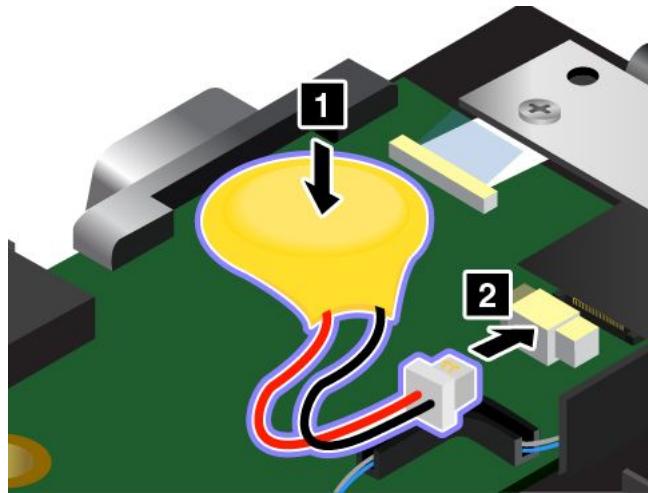

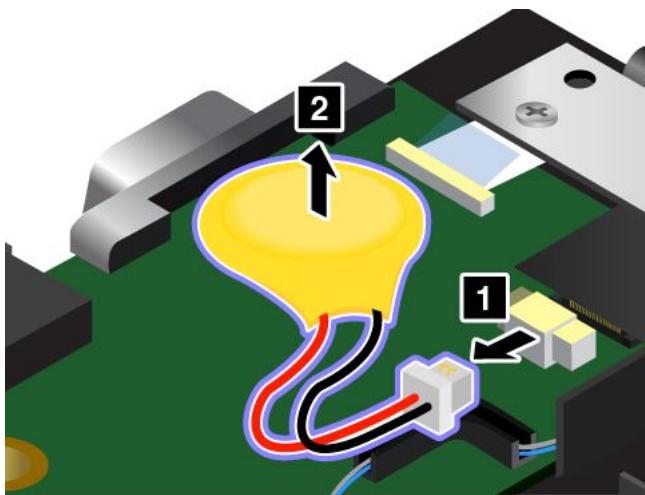

DANGER Tous les PC Lenovo contiennent une batterie à pile cellulaire destinée à alimenter l'horloge système. En outre, de nombreux ordinateurs portables utilisent un bloc de batteries rechargeable destiné à alimenter le système lorsqu'il est utilisé en mode portable. La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée. Ces piles doivent être uniquement remplacées par des composants agréés. Ne tentez jamais d'ouvrir ou de réparer une batterie. Ne broyez pas, ne percez pas et n'incinérez pas les piles ou les batteries et ne provoquez pas de court-circuit sur les contacts en métal. N'exposez pas la pile ou la batterie à l'eau ou à tout autre liquide. Rechargez uniquement le bloc de batteries en vous conformant strictement aux instructions fournies dans la documentation du produit. Un mauvais traitement ou une mauvaise utilisation risque d'entraîner une surchauffe de la batterie pouvant se traduire par une « émission » de gaz ou de flammes émanant de la batterie ou de la batterie à pile cellulaire. Si votre batterie est endommagée ou si vous remarquez qu'elle se x
Les batteries peuvent se dégrader en cas de non utilisation prolongée. Le fait de laisser certaines batteries rechargeables (telles que les batteries au lithium-ion) déchargées et inutilisées pendant une période prolongée peut accroître les risques de court-circuit de la batterie, réduire sa durée de vie et mettre en danger la sécurité. Ne laissez pas les batteries au lithium-ion rechargeables complètement déchargées et ne les stockez pas dans cet état.
DANGER Risque d'explosion en cas de remplacement incorrect de la pile. Ne pas : • la jeter à l'eau • l'exposer à une température supérieure à 100 °C • chercher à la réparer ou à la démonter Ne pas mettre la pile à la poubelle. Pour la mise au rebut, se reporter à la réglementation en vigueur. Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis. Informations relatives au perchlorate pour la Californie : Les produits contenant des batteries à pile cellulaire au lithium (dioxyde de manganèse) peuvent contenir du perchlorate. Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate
DANGER Ne tentez pas de remplacer les batteries internes au lithium rechargeables. Pour effectuer un remplacement en usine, contactez le support Lenovo.
DANGER Les ordinateurs, adaptateurs secteur et de nombreux accessoires peuvent générer de la chaleur lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez toujours ces précautions de base : • Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute autre partie de votre corps en contact prolongé avec une zone chaude de l'ordinateur. Lorsque vous utilisez le clavier, évitez de laisser trop longtemps vos mains sur le repose-mains. Votre
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps lorsque vous l'utilisez. Ne l'utilisez jamais pour vous réchauffer. Un contact prolongé avec votre peau, même à travers des vêtements, risque de provoquer des brûlures. Respectez toujours les précautions suivantes pour assurer votre sécurité : • Lorsque l'ordinateur est branché, ne retirez jamais le carter. • Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations de poussière. • Retirez la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous travaillez dans un environnement poussiéreux ou près d'un lieu de passage important, nettoyez plus souvent votre ordinateur. • N'obstruez pas les grilles de ventilation. • Afin d'éviter tout risque de surchauffe, n'utilisez pas l'ordinateur dans un meuble. • La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35 °C.
DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : • Evitez d'utiliser votre ordinateur pendant un orage. • Ne manipulez aucun câble et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage. • Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement câblé et mis à la terre. • Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce produit. • Lorsque cela est possible, n'utilisez qu'une seule main pour brancher ou débrancher les câbles d'interface. • Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en présence de dommages matériels.
3. Branchez les câbles d'interface sur des connecteurs.
Le cordon d'alimentation doit être débranché de la prise murale ou de sa prise avant de procéder à l'installation des autres câbles électriques connectés à l'ordinateur. Il ne doit être rebranché à la prise de courant murale ou à sa prise qu'une fois tous les autres câbles électriques connectés à l'ordinateur.
ATTENTION : L'écran à cristaux liquides (LCD) est en verre. Suite à une manipulation incorrecte ou à une chute de l'ordinateur, il peut se briser et le fluide qu'il contient peut s'en échapper. En cas de contact accidentel de ce fluide avec les yeux ou les mains, lavez immédiatement les parties exposées à grande eau pendant au moins quinze minutes. Si des troubles apparaissent, consultez un médecin. Remarque : Pour des produits dotés de lampes fluorescentes contenant du mercure (c-à-d. non DEL), la lampe fluorescente de l'écran à cristaux liquides (LCD) contient du mercure ; procédez à la mise au rebut conformément à la réglementation en vigueur dans votre pays.
Si votre ordinateur est équipé à la fois d'un connecteur pour casque et d'un connecteur de sortie audio, utilisez toujours le connecteur pour casque pour les casques (également appelés micro-casques) ou les écouteurs. ATTENTION : Une pression sonore excessive dans les casques ou les oreillettes peut entraîner une perte de l'audition. En réglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le niveau de pression sonore augmentent. Afin de protéger votre audition, réglez l'égaliseur à un niveau approprié. L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révéler nocif si le débit du casque ou des écouteurs n'est pas conforme aux spécifications de la norme EN 50332-2. Le connecteur de sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces spécifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150 mV. Pour
NF EN 50332-1 peut se révéler dangereuse en raison des niveaux excessifs de pression acoustique.
DANGER Les sacs en plastique peuvent être dangereux. Tenez-les à l'écart des bébés et des enfants afin d'éviter tout risque de suffocation. Consignes à l'attention des utilisateurs aux États-Unis De nombreux ordinateurs personnels et accessoires comportent des cordons, des câbles ou des fils, tels que les cordons d'alimentation ou les câbles qui permettent de brancher l'accessoire sur l'ordinateur personnel. Si le présent produit contient de tels éléments, prenez compte de l'avertissement suivant : AVERTISSEMENT : Tout contact avec le câble de ce produit ou avec les câbles des accessoires vendus avec ce produit peuvent vous exposer au plomb, produit chimique reconnu par l'état de Californie comme pouvant entraîner des cancers et des anomalies congénitales ou d'autres dommages liés à la reproduction. Lavez-vous les mains après toute manipulation. Conservez ces instructions.
Vous pouvez également programmer l'interrupteur d'alimentation pour arrêter l'ordinateur ou le mettre en mode veille ou hibernation lorsque vous appuyez sur ce bouton. Pour ce faire, vous devez modifier les paramètres du mode de gestion de l'alimentation. Pour accéder aux paramètres du mode de gestion de l'alimentation, procédez comme suit : • Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 14. • Sous Windows 8 et Windows 8.1 : affichez le bureau. Cliquez sur l'icône d'état de la batterie dans la zone de notification Windows, puis sélectionnez Autres options d’alimentation. Cliquez ensuite sur Choisir l'action du bouton d'alimentation. 4

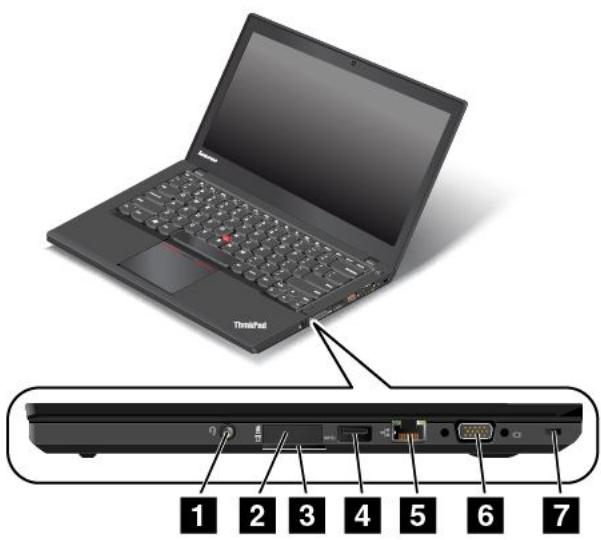

• Le connecteur audio ne prend pas en charge les micros conventionnels. Pour plus d'informations, voir « Utilisation des dispositifs audio » à la page 43. 2
Ethernet. Vous ne pouvez brancher qu'un câble Ethernet sur ce connecteur. Le connecteur Ethernet a deux voyants qui indiquent l'état de la connexion au réseau. Lorsque la lumière verte du voyant situé en bas à gauche est fixe, cela signifie que l'ordinateur est connecté à un réseau local et qu'une session réseau est disponible. Lorsque la lumière jaune du voyant situé en bas à droite clignote, cela signifie que les données sont en cours de transmission. Remarque : Si vous raccordez l'ordinateur à une station d'accueil, utilisez le connecteur Ethernet de la station d'accueil, et non celui de l'ordinateur, pour connecter l'ordinateur au réseau local. 6
Pour plus d'informations, voir « Utilisation d'un écran externe » à la page 40. 7
à la prise de sécurité afin d'attacher votre ordinateur à un objet fixe. Remarque : Il vous incombe d'évaluer, de sélectionner et de mettre en œuvre les dispositifs de verrouillage et de sécurité. Lenovo ne porte aucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité ou les performances des dispositifs de verrouillage et de sécurité.
• lorsque votre ordinateur est en mode hibernation ou hors tension tout en étant branché sur l'alimentation secteur.
Attention : Lorsque vous branchez un câble USB sur le connecteur, veillez à orienter la marque USB vers le haut. Sinon, vous risquez d'endommager le connecteur. 5
Pour plus d'informations, voir « Touches spéciales » à la page 27. 2

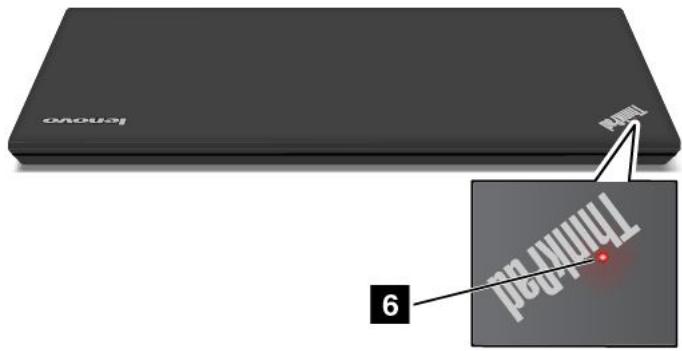

• Eteint : l'ordinateur est éteint ou en mode hibernation.
Cette section contient des informations permettant d'identifier le type de machine et l'étiquette de modèle, l'étiquette d'identification FCC et d'homologation IC, l'étiquette du certificat d'authenticité Windows et l'étiquette de produit authentique Microsoft.
Une étiquette indiquant le type et le modèle est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide. La figure suivante indique l'emplacement de l'étiquette indiquant le type et le modèle de votre ordinateur.
La figure suivante vous montre où se trouvent les informations relatives à l'emplacement de l'étiquette d'identification FCC et de l'étiquette du numéro de certification IC sur l'ordinateur.

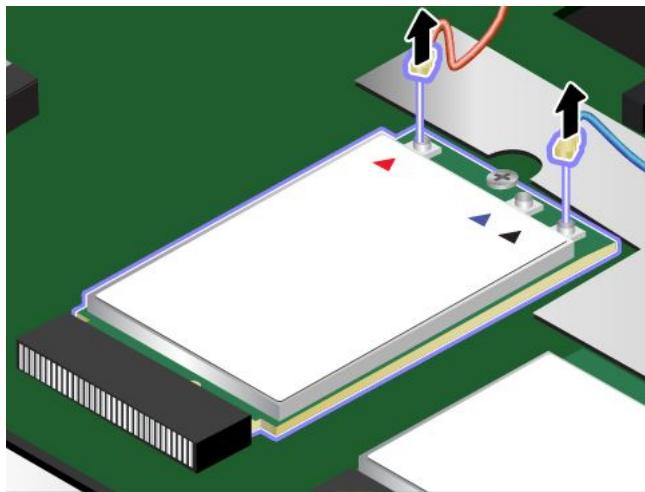

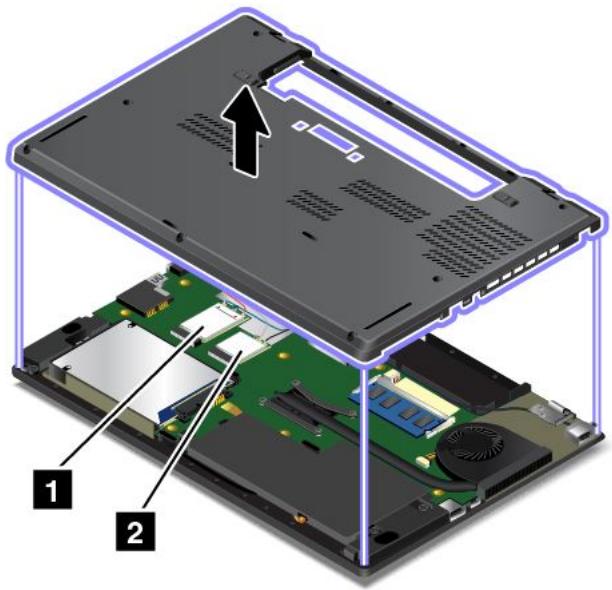

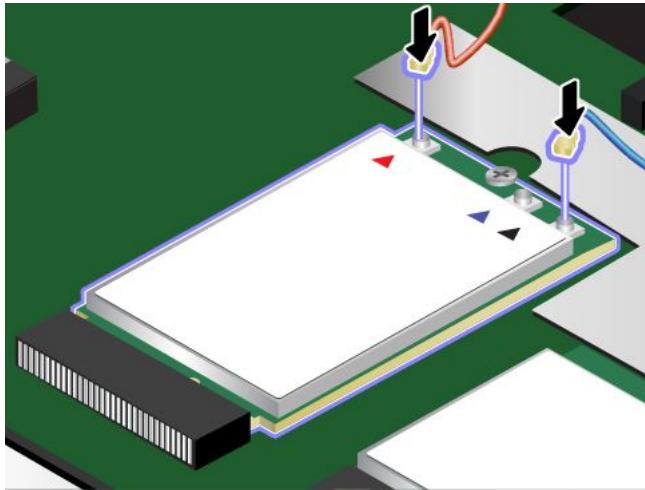

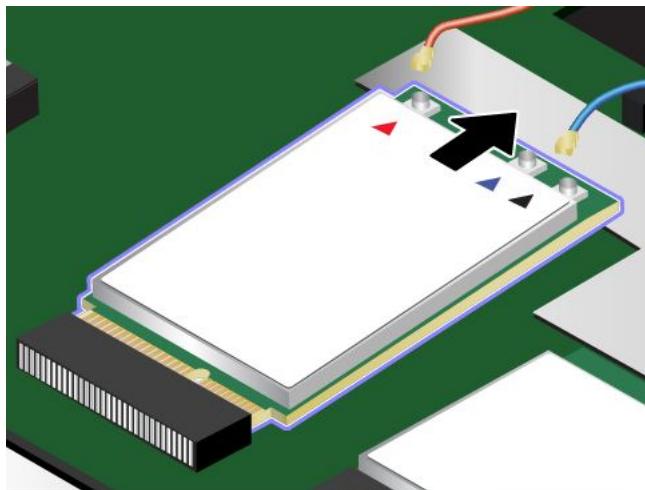

Pour retirer la carte réseau étendu sans fil en vue de la réparer ou pour la remplacer, suivez la procédure indiquée dans la section « Remplacement d'une carte réseau étendu sans fil M.2 » à la page 87. Remarque : Seules les cartes de communication sans fil homologuées par Lenovo peuvent être installées sur l'ordinateur. Si vous installez une carte de communication sans fil non homologuée pour votre ordinateur, un message d'erreur s'affichera et l'ordinateur émettra des signaux sonores au démarrage.

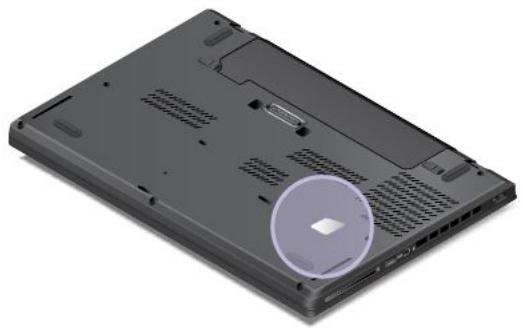

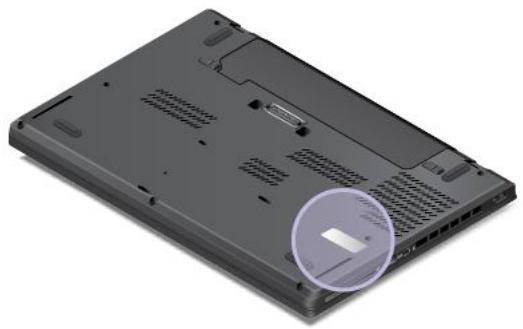

L'étiquette du certificat d'authenticité est apposée sur les modèles qui disposent d'une licence permettant d'utiliser le système d'exploitation Windows 7. La version de Windows concédée sous licence et la clé de produit associée à l'ordinateur sont imprimées sur cette étiquette. Notez ces informations et conservez-les en lieu sûr. Vous pourriez en avoir besoin pour démarrer votre ordinateur ou réinstaller le système d'exploitation Windows 7. En fonction du modèle, l'étiquette du certificat d'authenticité peut être apposée sur le capot de l'ordinateur, sous la batterie ou sur le boîtier d'alimentation.
Cette rubrique contient des informations sur les caractéristiques de l'ordinateur. Microprocesseur • Pour consulter les informations relatives au microprocesseur de l'ordinateur, procédez comme suit : – Sous Windows 7 : cliquez sur Démarrer, cliquez avec le bouton droit sur Ordinateur, puis sélectionnez Propriétés.

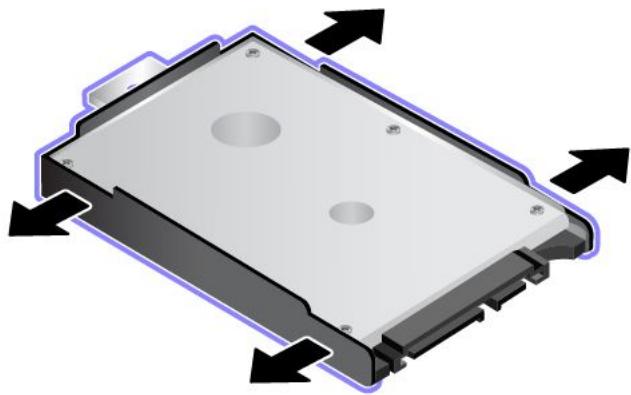

• Unité de disque dur de 2,5 pouces avec une hauteur de 7 mm ou 9,5 mm • Unité SSD 2,5 pouces avec une hauteur de 7 mm • Unité SSD M.2 pour cache uniquement (sur certains modèles) Display • Écran couleur avec technologie Thin Film Transistor (TFT) • Taille de l'écran : 355,6 mm • Lecteur de cartes média numérique 4 en 1 • Connecteur audio multifonction • Connecteur de la station d'accueil • Connecteurs d'écran externe (VGA et Mini DisplayPort) • Un connecteur Always-on USB 3.0 • Connecteur USB 3.0 • Connecteur Ethernet RJ45 • Lecteur de carte à puce (sur certains modèles) GPS et fonctions sans fil • Récepteur satellite GPS (sur les modèles équipés du réseau étendu sans fil) • Bluetooth intégré • Réseau local sans fil intégré • Réseau étendu sans fil intégré (sur certains modèles) • NFC (sur certains modèles) • Pour connaître le pourcentage de réserve d'énergie de la batterie, consultez l'icône d'état de la batterie dans la zone de notification Windows.
Cette section fournit des informations sur l'environnement d'exploitation de l'ordinateur. Environnement • Altitude maximale sans pressurisation : 3 048 m • Température – Altitudes jusqu'à 2 438 m Attention : Tenez les appareils électriques tels que les ventilateurs, radios, haut-parleurs, climatiseurs et fours micro-ondes à l'écart de votre ordinateur. Les puissants champs magnétiques générés par les appareils électriques risquent d'endommager le moniteur et les données stockées sur l'unité de disque dur ou le disque SSD.
Votre ordinateur contient des programmes Lenovo qui vous aideront à travailler facilement et en toute sécurité. Selon le système d'exploitation Windows préinstallé, les programmes disponibles peuvent varier. Pour plus d'informations sur les programmes et sur d'autres solutions informatiques offertes par Lenovo, accédez au site suivant : http://www.lenovo.com/support.
Sous Windows 7, vous pouvez accéder aux programmes Lenovo à partir du programme Lenovo ThinkVantage® Tools ou du panneau de configuration. Accès aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools Pour accéder aux programmes Lenovo à partir du programme Lenovo ThinkVantage Tools, cliquez sur Démarrer ➙ Tous les programmes ➙ Lenovo ThinkVantage Tools. Cliquez deux fois sur l'icône pour accéder au programme correspondant. Remarque : Si l'icône d'un programme apparaît en grisé dans la fenêtre de navigation du programme Lenovo ThinkVantage Tools, cela signifie que vous devez d'abord installer manuellement le programme. Pour installer le programme manuellement, cliquez deux fois sur l'icône du programme. Suivez ensuite les instructions qui s'affichent à l'écran. Lorsque le processus d'installation est terminé, l'icône du programme est activée. Le tableau suivant répertorie les programmes et les noms d'icônes correspondants dans la fenêtre de navigation du programme Lenovo ThinkVantage Tools. Remarque : Selon votre modèle d'ordinateur, certains programmes peuvent ne pas être disponibles. Tableau 1. Programmes disponibles dans Lenovo ThinkVantage Tools Programme
Panneau de configuration. Selon le programme auquel vous souhaitez accéder, cliquez sur la section correspondante, puis cliquez sur le texte en vert correspondant. Remarque : Si vous ne trouvez pas le programme dont vous avez besoin dans le Panneau de configuration, ouvrez la fenêtre de navigation du programme Lenovo ThinkVantage Tools, puis cliquez deux fois sur l'icône grisée correspondante pour installer le programme voulu. Suivez ensuite les instructions qui s'affichent à l'écran. Lorsque le processus d'installation est terminé, l'icône du programme est activée et le programme apparaît dans le Panneau de configuration. Les programmes, les sections correspondantes et le texte en vert du Panneau de configuration sont répertoriés dans le tableau ci-après. Remarques : • Selon le modèle, certains programmes peuvent ne pas être disponibles. • Le programme Lenovo QuickCast et le programme Lenovo QuickControl ne sont pas mentionnés dans le panneau de configuration. Utilisez le programme Lenovo ThinkVantage Tools pour y accéder. Tableau 2. Programmes du Panneau de configuration Programme
Votre ordinateur prend en charge les programmes Lenovo suivants : • Active Protection System • Fingerprint Manager Pro • Lenovo Companion Cette rubrique fournit des informations sur certains programmes Lenovo. Remarque : Selon le modèle, certains programmes peuvent ne pas être disponibles. • Access Connections (Windows 7) Le programme Access Connections est un assistant de connectivité permettant de créer et de gérer les profils emplacement. Chaque profil d'emplacement stocke tous les paramètres de la configuration
Le programme Client Security Solution protège votre ordinateur en sécurisant les données client et en évitant les tentatives de violation de sécurité. Ce programme peut également vous aider à gérer vos mots de passe, à retrouver un mot de passe oublié ou à contrôler les paramètres de sécurité de votre ordinateur, et vous y trouverez des recommandations pour renforcer la sécurité de votre ordinateur. • Communications Utility (Windows 7) Le programme Communications Utility vous permet de configurer les paramètres de la caméra intégrée et les périphériques audio. • Lenovo ThinkVantage Tools (Windows 7) Le programme Lenovo ThinkVantage Tools simplifie et sécurise votre travail en vous permettant d'accéder aisément à divers programmes tels que le Lenovo Fingerprint Manager, Lenovo Solution Center et bien d'autres. • Message Center Plus (Windows 7) Le programme Message Center Plus affiche automatiquement des messages pour vous informer des consignes importantes de Lenovo, telles que des alertes sur les mises à jour du système et des alertes sur les conditions qui requièrent votre attention. • Mobile Broadband Connect (Windows 7) Le programme Mobile Broadband Connect vous permet de connecter l'ordinateur au réseau haut débit mobile via une carte réseau étendu sans fil prise en charge. • Power Manager (Windows 7) Le programme Power Manager permet une gestion pratique, flexible et complète de l'alimentation de l'ordinateur. Il vous permet d'ajuster les paramètres d'alimentation de votre ordinateur afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie. • Recovery Media (Windows 7) Le programme Recovery Media permet de restaurer le contenu de l'unité de disque dur à ses paramètres d'usine par défaut. • Rescue and Recovery (Windows 7) Le programme Rescue and Recovery désigne une solution de récupération et de restauration automatique. Il inclut un ensemble d'outils de récupération automatique permettant de réaliser un diagnostic des incidents de l'ordinateur, d'obtenir de l'aide et de rétablir le fonctionnement de l'ordinateur en cas de panne du système, et ce, même si vous ne parvenez pas à démarrer le système d'exploitation Windows. • Lenovo Companion (Windows 8 et Windows 8.1) Grâce au programme Lenovo Companion, vous pouvez obtenir des informations sur les accessoires pour votre ordinateur, afficher des blogs et des articles concernant votre ordinateur et consulter d'autres programmes recommandés. • Lenovo Mobile Access (Windows 8 et Windows 8.1) Le programme Lenovo Mobile Access vous permet de contrôler votre connexion haut débit mobile. Vous pouvez créer un compte, ajouter de l'argent au compte et acheter des sessions à haut débit mobile à l'aide de votre compte. • Lenovo QuickDisplay (Windows 8 et Windows 8.1) Le programme Lenovo QuickDisplay permet d'établir une connexion entre votre ordinateur et un écran ou projecteur sans fil. Il vous permet de réaliser des présentations de façon simple et rapide. Chapitre 1. Présentation du produit
Le programme Lenovo Tools simplifie et sécurise votre travail en vous permettant d'accéder aisément à divers programmes tels que Lenovo Fingerprint Manager, Lenovo Solution Center et bien d'autres. • Active Protection System (Windows 7, Windows 8 et Windows 8.1) Le programme Active Protection System protège votre unité de disque dur lorsque le capteur de chocs intégré à votre ordinateur détecte une situation susceptible d'endommager l'unité, telle qu'une inclinaison du système, une vibration excessive ou un choc. L'unité de disque dur est moins vulnérable aux dommages lorsqu'elle ne fonctionne pas. En effet, lorsque l'unité de disque dur ne fonctionne pas, le système arrête sa rotation et peut également déplacer les têtes de lecture et d'écriture vers des zones sans données. Dès que le capteur de chocs considère que l'environnement est de nouveau stable (changement minimal d'inclinaison du système, de vibration ou de choc), il active l'unité de disque dur. • Lenovo Fingerprint Manager (Windows 7, Windows 8 et Windows 8.1) Si votre ordinateur est doté d'un lecteur d'empreintes digitales, le programme Lenovo Fingerprint Manager vous permet d'enregistrer vos empreintes digitales et de les associer à votre mot de passe Windows. L'authentification par empreinte digitale peut ainsi remplacer votre mot de passe et permettre un accès utilisateur simple et sécurisé. • Lenovo QuickCast (Windows 7 et Windows 8 et Windows 8.1) Le programme Lenovo QuickCast permet d'envoyer des fichiers et des adresses URL (uniform resource locator) rapidement et facilement d'un périphérique à un autre. • Lenovo QuickControl (Windows 7, Windows 8 et Windows 8.1) Le programme Lenovo QuickControl vous permet de contrôler votre ordinateur à distance grâce à votre smartphone. Vous pouvez ainsi contrôler le pointeur, modifier les paramètres de projection et gérer les applications et les fenêtres exécutées au premier plan sur votre ordinateur. • Lenovo Solution Center (Windows 7, Windows 8 et Windows 8.1) Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système. • Password Manager (Windows 7, Windows 8 et Windows 8.1) Le programme Password Manager permet d'enregistrer et de fournir automatiquement les informations d'authentification pour les programmes Windows et les sites Web. • System Update (Windows 7, Windows 8 et Windows 8.1) Le programme System Update vous permet de maintenir à jour les logiciels installés sur l'ordinateur en téléchargeant et en installant des progiciels, notamment les programmes ThinkVantage, des pilotes de périphérique, des mises à jour de l'interface UEFI BIOS (Unified Extensible Firmware Interface) et d'autres programmes tiers.
Lorsque vous enregistrez votre ordinateur auprès de Lenovo, vous bénéficiez également des avantages suivants : • Une assistance plus rapide lorsque vous appelez Lenovo • L'envoi automatique de logiciels gratuits et d'offres promotionnelles Pour enregistrer votre ordinateur auprès de Lenovo, procédez comme suit : • Accédez au site Web http://www.lenovo.com/register et suivez les instructions qui s'affichent à l'écran pour enregistrer votre ordinateur. • Connectez-vous à Internet et enregistrez votre ordinateur via un programme d'enregistrement préinstallé. – Sous Windows 7 : le programme Lenovo Product Registration préinstallé se lance automatiquement lorsque vous avez utilisé votre ordinateur pendant un certain temps. Suivez les instructions à l'écran pour enregistrer votre ordinateur. – Sous Windows 8 et Windows 8.1 : ouvrez le programme Lenovo Support. Cliquez ensuite sur Enregistrement et suivez les instructions à l'écran pour enregistrer votre ordinateur.
Cette rubrique fournit quelques conseils qui vous aideront à tirer le meilleur parti de vos ordinateurs portables ThinkPad.
• Pour économiser de l'énergie ou interrompre le fonctionnement sans quitter les programmes ni enregistrer les fichiers, reportez-vous à la section « Modes d'économie d'énergie » à la page 32. • Afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie, vous pouvez modifier les paramètres d'alimentation de votre ordinateur. Voir « Gestion de la charge de la batterie » à la page 32. • Si votre ordinateur est mis hors tension pendant une période prolongée, retirez la batterie externe et suivez les instructions fournies dans la section « Désactivation de la batterie intégrée » à la page 75 pour désactiver la batterie interne intégrée de façon à éviter l'épuisement de la batterie. Comment supprimer en toute sécurité les données stockées sur l'unité de disque dur ou l'unité SSD ? • Examinez la rubrique Chapitre 4 « Sécurité » à la page 51 pour savoir comment protéger votre ordinateur contre le vol et l'utilisation illicite. • Utilisez le programme Password Manager pour protéger les données stockées sur votre ordinateur. Pour plus d'informations, consultez le système d'aide du programme. • Avant de mettre au rebut les données du disque dur ou du disque SSD, assurez-vous de prendre connaissance des informations contenues dans la rubrique « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 61. Comment me connecter dans différents lieux ? • Pour identifier et résoudre un incident lié au réseau sans fil, accédez au site Web http://www.lenovo.com/support/faq. • Profitez des fonctions en réseau fournies par le programme Access Connections (sous Windows 7) ou via Location Awareness au sein du programme Lenovo Settings (sous Windows 8 et Windows 8.1). • Pour en savoir plus sur l'utilisation des fonctions sans fil de votre ordinateur, reportez-vous à la section « Connexions sans fil » à la page 35. • Pour voyager en toute confiance, prenez connaissance des conseils disponibles à la section « Voyager avec votre ThinkPad » à la page 49. • Appuyez sur la touche F8 pour activer ou désactiver les fonctions sans fil. Comment effectuer des présentations ou brancher un écran externe ? • Suivez la procédure décrite dans la rubrique « Utilisation d'un écran externe » à la page 40. • La fonction d'extension bureau permet d'afficher la sortie sur l'écran de l'ordinateur et le moniteur externe. Voir « Utilisation du double affichage » à la page 42. Cela fait déjà un certain temps que j'utilise mon ordinateur et celui-ci présente des signes de ralentissement. Que dois-je faire ? • Suivez les « Conseils généraux pour la prévention des incidents » à la page 129. • Diagnostiquez vous-même les incidents à l'aide du logiciel de diagnostic préinstallé. Voir « Diagnostic des incidents » à la page 135.
2. Cliquez sur Propriétés. La barre des tâches et la fenêtre des propriétés de navigation s'affiche. 3. Dans l'onglet Navigation, repérez la section Ecran d'accueil, puis procédez de l'une des manières suivantes : – Pour définir le bureau comme écran de démarrage par défaut, cochez la case Accéder au bureau plutôt qu'à l'écran d'accueil lorsque je me connecte ou que je ferme toutes les applications à l'écran. – Pour définir l'écran d'accueil comme écran de démarrage par défaut, décochez la case Accéder au bureau plutôt qu'à l'écran d'accueil lorsque je me connecte ou que je ferme toutes les applications à l'écran. 4. Cliquez sur OK pour enregistrer le nouveau paramètre. Cette fonction n'est pas disponible sous Windows 8. Imprimez les rubriques suivantes et conservez-les avec votre ordinateur au cas où vous ne pourriez pas accéder à cette aide en ligne. •
Le tableau suivant répertorie quelques mouvements tactiles courants ainsi que les actions de la souris correspondantes applicables aux systèmes d'exploitation Windows 7, Windows 8 et Windows 8.1. Remarque : Il est possible que l'écran de votre ordinateur diffère des illustrations suivantes. Tâches
Faites glisser un élément dans l'emplacement souhaité.
Copier, Enregistrer et Supprimer, en fonction de l'application
élément, puis faites pivoter vos doigts (sur certains modèles uniquement) Remarque : Il est possible que l'écran de votre ordinateur diffère des illustrations suivantes. Tâches
Paramètres, Rechercher, Partager et Périphériques
Faites glisser votre doigt de la gauche vers la droite et inversement dans la partie gauche de l'écran.
Toutes les applications
Faites glisser votre doigt à partir du bord supérieur ou inférieur, puis appuyez sur Toutes les applications.
• Cliquez avec le bouton droit de la souris sur l'icône de votre choix. Windows 8 : Cliquez avec le bouton droit de la souris sur l'icône de votre choix.
Pour fermer l'application en cours
Relâchez le bouton gauche lorsque vous atteignez le bas de l'écran.
• L'écran multitactile est un panneau de verre couvert d'un film plastique. N'appliquez aucune pression et ne placez aucun objet métallique sur l'écran, vous risqueriez d'endommager le pavé tactile ou d'altérer son fonctionnement. • Ne vous servez pas de vos ongles, de gants ou d'objets (à l'exception du stylet homologué) pour interagir avec l'écran. • Calibrez régulièrement la précision d'entrée de votre doigt pour éviter tout décalage. Astuces concernant le nettoyage de l'écran multitactile • Mettez l'ordinateur hors tension avant de nettoyer l'écran multitactile. • Utilisez un chiffon sec doux et non pelucheux ou un morceau de coton absorbant pour enlever les empreintes de doigt ou la poussière de l'écran multitactile. N'imbibez pas le chiffon de solvants.

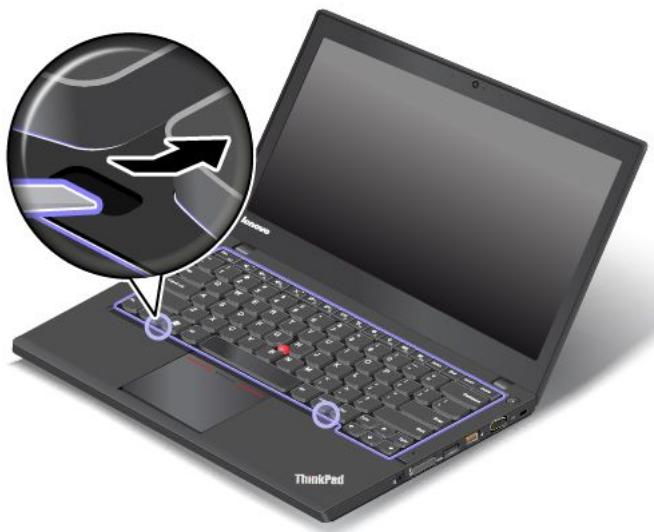

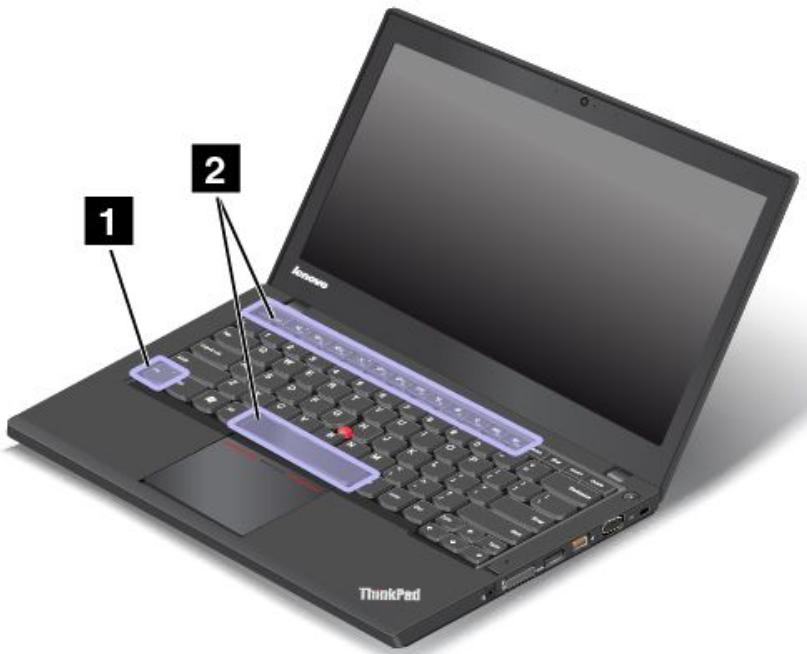

Le clavier dispose de plusieurs touches de fonction, notamment la touche Fn
Si vous coupez le son puis éteignez l'ordinateur, le son restera coupé lorsque vous remettrez l'ordinateur sous tension. Pour activer le son, appuyez sur F1, F2 ou F3.
Les trois modes disponibles pour le rétro-éclairage du clavier sont les suivants : Désactivé, Faible et Elevé. Appuyez sur Fn+Barre d'espacement pour modifier les modes de rétro-éclairage du clavier. • Fn+B : a la même fonction que la touche Attn sur un clavier conventionnel. • Fn+K : a la même fonction que la touche Arrêt défil sur un clavier conventionnel. • Fn+P : a la même fonction que la touche Pause sur un clavier conventionnel. • Fn+S : a la même fonction que la touche SysRq sur un clavier conventionnel. • Fn+4 : met votre ordinateur en mode veille. Pour repasser en mode de fonctionnement normal, appuyez uniquement sur la touche Fn.

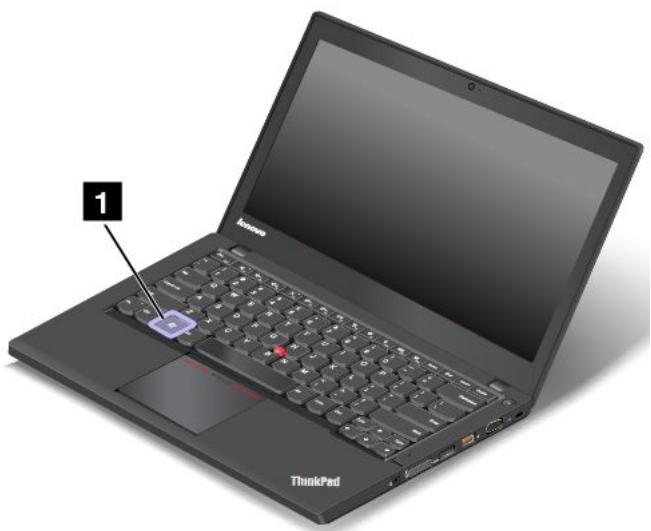

Windows 8.1, appuyez sur la touche Windows pour basculer entre l'espace de travail actif et l'écran d'accueil. La touche Windows associée à une autre touche vous permet également d'effectuer d'autres fonctions. Pour plus d'informations, reportez-vous au système d'aide de Windows.

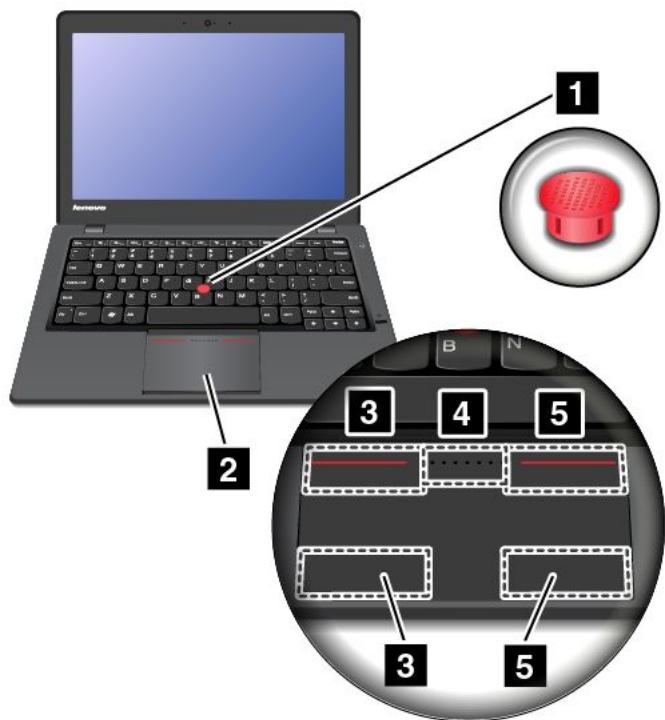

Utilisation du pavé multitactile Le pavé tactile ThinkPad de votre ordinateur prend en charge la fonction multitactile qui vous permet d'effectuer un zoom avant, un zoom arrière, de faire défiler l'écran ou d'appliquer une rotation à l'écran tandis que vous naviguez sur Internet ou que vous lisez ou éditez un document. Personnalisation du dispositif de pointage ThinkPad Vous pouvez personnaliser le dispositif de pointage ThinkPad de façon à en exploiter les fonctions étendues. Pour personnaliser le dispositif de pointage ThinkPad, procédez comme suit : 1. Accédez au Panneau de configuration. 2. Cliquez sur Matériel et audio ➙ Souris ➙ ThinkPad. 3. Suivez les instructions qui s'affichent à l'écran.
Gestion de l'alimentation Lorsque votre ordinateur n'est pas à proximité de prises de courant, son utilisation dépend de la batterie. La consommation d'énergie varie d'un composant à un autre. Plus vous utilisez des composants consommant beaucoup d'énergie, plus la batterie s'épuise vite. Passez plus de temps hors connexion avec les batteries ThinkPad. La mobilité a révolutionné le monde professionnel en permettant d'emporter son travail avec soi tout au long de ses déplacements. Grâce aux batteries de votre ordinateur ThinkPad, vous pouvez travailler plus longtemps sans avoir à vous connecter à une prise électrique.
L'icône d'état de la batterie dans la zone de notification Windows affiche le pourcentage d'énergie restante de la batterie. La vitesse à laquelle vous sollicitez la batterie détermine la durée pendant laquelle vous pouvez utiliser la batterie de l'ordinateur entre chaque charge de la batterie. Les besoins et les habitudes étant différents d'un utilisateur à un autre, il est difficile de prévoir la durée de vie de la batterie. Cependant, deux facteurs principaux permettent de déterminer cette durée : • Le niveau de charge de la batterie lorsque vous commencez à travailler. • La façon dont vous utilisez votre ordinateur. Par exemple : – La fréquence des accès au disque dur ou à l'unité SSD. – La luminosité définie pour l'écran de l'ordinateur. – La fréquence d'utilisation des fonctions sans fil. Pour consulter les informations détaillées concernant l'état de la batterie, procédez comme suit : • Sous Windows 7 : lancez le programme Power Manager et cliquez sur l'onglet Batterie.
Pour activer l'alarme de la batterie, procédez comme suit : 1. Lancez le programme Power Manager. 2. Cliquez sur l'onglet Paramètres d'alimentation globaux. 3. Pour Alarme niveau de batterie faible ou Alarme niveau de batterie critique, ajustez le pourcentage du niveau de batterie et définissez l'action à effectuer. Remarque : Si votre ordinateur passe en mode veille ou hibernation lorsque le niveau de batterie est faible, mais si le message d'alerte ne s'est pas encore affiché, le message s'affichera à la reprise de l'ordinateur. Pour reprendre le fonctionnement normal, cliquez sur OK lorsque le message s'affiche.
L'alimentation de votre ordinateur est assurée par une batterie lithium-ion (Li-ion) intégrée ou par le boîtier d'alimentation. Pendant l'utilisation du boîtier d'alimentation, la batterie se recharge automatiquement. Le boîtier d'alimentation fourni avec votre ordinateur comprend deux composants de base : • Le transformateur, qui adapte la puissance du courant secteur à l'ordinateur. • Le cordon d'alimentation, branché sur l'alimentation secteur et relié au transformateur. Attention : L'utilisation d'un cordon d'alimentation inadapté peut entraîner de graves détériorations de votre ordinateur. Connexion du boîtier d'alimentation Pour raccorder le boîtier d'alimentation, procédez comme suit : Remarque : Veillez à effectuer les opérations dans l'ordre indiqué. 1. Branchez le boîtier d'alimentation sur une prise de courant. 2. Branchez le cordon d'alimentation sur le transformateur. 3. Insérez le boîtier d'alimentation dans le connecteur d'alimentation sur l'ordinateur. Conseils relatifs à l'utilisation du boîtier d'alimentation • Lorsque vous ne l'utilisez pas, vous devez débrancher le boîtier d'alimentation de la prise de courant. • N'enroulez pas le cordon d'alimentation serré autour du boîtier d'alimentation lorsqu'il est connecté au transformateur. • Avant de charger la batterie, assurez-vous que sa température est d'au moins 10 °C. • Vous pouvez charger la batterie lorsque le boîtier d'alimentation est branché sur l'ordinateur. Vous devez impérativement charger la batterie si vous vous trouvez dans l'une des situations suivantes : – Lorsque l'icône de la batterie de la zone de notifications Windows affiche un pourcentage faible d'énergie restante de la batterie. – En cas de non utilisation prolongée de la batterie
Si une prise secteur est disponible, branchez le boîtier d'alimentation dessus, puis insérez le connecteur dans l'ordinateur. La batterie se recharge entièrement en 3 à 6 heures environ. La durée du rechargement dépend de la taille de la batterie et de l'environnement physique. Vous pouvez à tout moment contrôler l'état du chargement de la batterie en observant l'icône d'état de la batterie dans la zone de notification Windows. Remarque : Pour augmenter la durée de vie de la batterie, l'ordinateur ne commence pas à recharger la batterie si la puissance restante est supérieure à 95 %.
Pour augmenter la durée de vie de la batterie, procédez comme suit : • Utilisez la batterie jusqu'à ce qu'elle soit complètement déchargée. • Rechargez la batterie complètement avant de l'utiliser. Pour voir si la batterie est complètement chargée, consultez l'icône d'état de la batterie dans la zone de notification Windows. • Utilisez systématiquement les modes d'économie d'énergie tels que le mode veille et le mode hibernation.
Afin d'obtenir le meilleur équilibre entre les performances et les économies d'énergie, vous pouvez ajuster les paramètres d'alimentation de votre ordinateur. Pour accéder aux paramètres du mode de gestion de l'alimentation, procédez comme suit : • Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Pour savoir comment lancer le programme Power Manager, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 14. • Sous Windows 8 et Windows 8.1 : affichez le bureau. Cliquez avec le bouton droit de la souris sur l'icône d'état de la batterie dans la zone de notification Windows, puis sélectionnez Options d'alimentation. Cliquez ensuite sur Modifier les paramètres du mode en regard du mode de gestion de l'alimentation. Pour plus d'informations, reportez-vous au système d'aide du programme.
Vous disposez à tout moment de plusieurs modes d'économie d'énergie. Cette rubrique présente chacun des modes disponibles et donne des conseils quant à l'utilisation optimale de la batterie. • Mode extinction de l'écran (sous Windows 7 uniquement) L'écran de l'ordinateur consomme beaucoup d'énergie. Pour mettre l'écran hors tension et l'ordinateur en mode extinction de l'écran, cliquez avec le bouton droit de la souris sur l'icône de la jauge de batterie dans la zone de notification Windows et sélectionnez Eteindre l'écran. • Mode veille Dans ce mode, votre travail est sauvegardé dans la mémoire, puis l'unité SSD ou l'unité de disque dur et l'écran de l'ordinateur sont éteints. Lorsque votre ordinateur quitte la mise en veille, votre travail est restauré en quelques secondes. En fonction du modèle, votre ordinateur peut prendre en charge la fonction Mode veille pendant 30 jours. Si cette fonction est activée, l'ordinateur consomme encore moins d'énergie en mode veille et ne nécessite que quelques secondes pour reprendre son fonctionnement normal lorsque vous appuyez sur
Pour activer la fonction de réveil, procédez comme suit : 1. Accédez au Panneau de configuration et cliquez sur Système et sécurité. 2. Cliquez sur Outils d'administration. 3. Cliquez sur Planificateur de tâches. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 4. Dans le panneau de gauche, sélectionnez le dossier de tâches pour lequel la fonction de réveil doit être activée. Les tâches planifiées s'affichent. 5. Cliquez sur une tâche planifiée, puis sur l'onglet Conditions. 6. Sous Alimentation, cochez la case Réveiller l'ordinateur pour exécuter cette tâche. Pour faire passer l'ordinateur en mode hibernation, vous devez modifier les paramètres du mode de gestion de l'alimentation en procédant comme suit. – Sous Windows 7 : lancez le programme Power Manager, puis cliquez sur l'onglet Mode de gestion de l'alimentation. Suivez ensuite les instructions qui s'affichent à l'écran. Pour savoir comment lancer le programme Power Manager, voir « Programmes Lenovo » à la page 14. – Sous Windows 8 et Windows 8.1 : affichez le bureau. Cliquez avec le bouton droit sur l'icône d'état de la batterie dans la zone de notification Windows et sélectionnez Autres options d'alimentation Modifier les paramètres du mode en regard du mode de gestion de l'alimentation, puis suivez les instructions à l'écran. • Connexion sans fil désactivée Si vous n'utilisez pas les fonctions sans fil, telles que Bluetooth ou le réseau local sans fil, désactivez-les. Ceci vous permettra d'économiser de l'énergie. Pour désactiver les fonctions sans fil, appuyez sur la touche F8.
Ce système ne prend en charge que les batteries spécialement conçues pour celui-ci et fabriquées par Lenovo ou un constructeur autorisé. Le système ne prend pas en charge les batteries non autorisées ou conçues pour d'autres systèmes. Si une batterie non autorisée ou conçue pour un autre système est installée, le système ne va pas se charger.
Cela pourrait entraîner une explosion ou une fuite de liquide de la batterie. Une batterie autre que celle spécifiée par Lenovo, ou une batterie démontée ou modifiée ne sera pas couverte par la garantie.
• Ne remplacez la batterie que par une batterie du type recommandé par Lenovo. • N'exposez pas la batterie au feu. • Ne l'exposez pas à une chaleur excessive. • Ne l'exposez pas à l'eau. • Ne la mettez pas en court-circuit. • Stockez-la dans un endroit frais et sec. • Gardez-la hors de portée des enfants. Le bloc de batteries est un consommable. Si la batterie commence à se décharger trop rapidement, remplacez le bloc de batteries par celui recommandé par Lenovo. Pour plus d'informations sur le remplacement du bloc de batteries, adressez-vous au service clients. DANGER Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entraîner une surchauffe de la batterie pouvant se traduire par une « émission » de gaz ou de flammes émanant de la batterie ou de la batterie à pile cellulaire. Si votre batterie est endommagée ou si vous remarquez qu'elle se décharge ou que des matériaux étrangers s'accumulent sur les plombs d'accus, arrêtez de l'utiliser et adressez-vous au fabricant pour la remplacer.
Connexion au réseau Votre ordinateur comporte une ou plusieurs carte(s) réseau permettant la connexion à Internet ou d'autres connexions réseau.
La fonction Ethernet intégrée à votre ordinateur vous permet d'établir une connexion à un réseau local ou à large bande. DANGER Votre ordinateur est doté d'un connecteur Ethernet. Pour éviter tout risque d'électrocution, ne branchez pas le câble téléphonique sur le connecteur Ethernet.
Grâce à la connexion sans fil, le transfert de données se fait par l'intermédiaire d'ondes radioélectriques et ne nécessite aucun câble physique. Attention : • Si vous souhaitez utiliser les fonctions sans fil de votre ordinateur lors d'un voyage en avion, consultez la compagnie aérienne avant l'embarquement pour connaître les services sans fil disponibles. • S'il existe des restrictions concernant l'utilisation des ordinateurs dotés de fonctions sans fil à bord des avions, désactivez ces fonctions sur votre ordinateur avant l'embarquement. En fonction des périphériques sans fil installés sur votre ordinateur, vous pourrez peut-être utiliser les réseaux sans fil suivants : • Connexion au réseau local sans fil • Connexion au réseau étendu sans fil • Connexion Bluetooth
Un réseau local sans fil (LAN) couvre une superficie relativement restreinte. Il peut se limiter à un immeuble de bureaux ou à une maison. Les périphériques répondant à la norme 802.11 peuvent se connecter à ce type de réseau. Votre ordinateur est équipé d'une carte de réseau sans fil intégrée et d'un utilitaire de configuration permettant d'établir des connexions sans fil et à contrôler l'état de votre connexion. Vous n'avez plus besoin
1. Appuyez sur F8 et suivez les instructions à l'écran pour activer la fonction sans fil. 2. Cliquez sur l'icône d'état de la connexion au réseau sans fil dans la zone de notification Windows. Une liste des réseaux sans fil disponibles s'affiche. 3. Double-cliquez sur un réseau pour vous y connecter. Indiquez les informations requises si nécessaire. • Sous Windows 8 et Windows 8.1 : 1. Affichez le bureau, puis cliquez sur l'icône d'état de la connexion au réseau sans fil dans la zone de notification Windows. Une liste des réseaux sans fil disponibles s'affiche. Remarque : Pour afficher la liste, assurez-vous que le mode avion (mode vol) est désactivé. 2. Double-cliquez sur un réseau pour vous y connecter. Indiquez les informations requises si nécessaire. Si vous devez vous connecter à des réseaux sans fil dans différents lieux, utilisez le logiciel suivant pour gérer plusieurs profils de réseaux afin que l'ordinateur se connecte automatiquement à un réseau disponible lorsque l'emplacement change : • Sous Windows 7 : utilisez le programme Access Connections. Pour plus d'informations, voir « Accès aux programmes Lenovo sous Windows 7 » à la page 14. • Sous Windows 8 et Windows 8.1 : ouvrez le programme Lenovo Settings, puis cliquez sur Location Awareness. Pour plus d'informations, voir « Accès aux programmes Lenovo sous Windows 8 ou sous Windows 8.1 » à la page 16. Conseils relatifs à l'utilisation de la fonction de réseau local sans fil Pour obtenir la meilleure connexion possible, suivez les conseils suivants : • Positionnez votre ordinateur de telle sorte qu'il y ait le moins d'obstacles possible entre le point d'accès au réseau local sans fil et l'ordinateur. • Ouvrez le capot de votre ordinateur à un angle d'un peu plus de 90 degrés. • Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en même temps qu'une option Bluetooth, la vitesse de transmission des données peut être ralentie et les performances de la fonction sans fil peuvent se dégrader. Vérification de l'état de la connexion au réseau local sans fil Vous pouvez vérifier l'état de la connexion au réseau local sans fil via l'icône d'état correspondante dans la zone de notification Windows. Plus le nombre de barres est élevé, meilleur est le signal. Sous Windows 7, vous pouvez également vérifier la jauge Access Connections, l'icône d'état d'Access Connections ou l'icône d'état de la connexion sans fil d'Access Connections dans la zone de notification Windows. Etat de la jauge Access Connections : • • En utilisant les réseaux cellulaires pour le transfert de données, un réseau étendu sans fil (WAN) vous permet d'établir des connexions sans fil sur des réseaux privés ou publics distants. La maintenance de ces connexions peut se faire sur une vaste zone géographique, telle qu'une ville ou un pays, à l'aide de multiples sites à antennes ou de systèmes de satellites gérés par des fournisseurs de services sans fil. Certains ordinateurs portables ThinkPad sont livrés avec une carte réseau étendu sans fil intégrée qui inclut des technologies de réseau étendu sans fil telles que 1xEV-DO, HSPA, 3G, GPRS ou LTE. En utilisant la carte de réseau étendu sans fil intégrée et l'utilitaire de configuration fourni avec votre ordinateur, vous pouvez établir des connexions au réseau étendu sans fil et contrôler son état. Remarque : Dans certains pays, le service de réseau étendu sans fil est fourni par des fournisseurs de services autorisés. Conseils relatifs à l'utilisation de la fonction de réseau étendu sans fil Pour obtenir la meilleure connexion possible, suivez les conseils suivants : • Maintenez l'ordinateur éloigné de votre corps. • Placez votre ordinateur sur une surface plane et ouvrez son couvercle à un angle d'un peu plus de 90 degrés. • Eloignez votre ordinateur des murs de béton ou de brique qui risqueraient de réduire la force des signaux cellulaires. • Vous obtiendrez une meilleure réception à proximité des fenêtres et d'autres endroits où la réception de téléphone cellulaire est la meilleure. Vérification de l'état de la connexion au réseau étendu sans fil Vous pouvez vérifier l'état de la connexion au réseau étendu sans fil via l'icône d'état correspondante dans la zone de notification Windows. Plus le nombre de barres est élevé, meilleur est le signal. Sous Windows 7, vous pouvez également vérifier la jauge Access Connections, l'icône d'état d'Access Connections ou l'icône d'état de la connexion sans fil d'Access Connections dans la zone de notification Windows.
En fonction du modèle, votre ordinateur peut être équipé de la fonctionnalité Bluetooth. Pour transférer des données via la fonctionnalité Bluetooth, procédez comme suit : Remarque : Si vous utilisez la fonction sans fil (norme 802.11) de l'ordinateur en même temps qu'une option Bluetooth, la vitesse de transmission des données peut être ralentie et les performances de la fonction sans fil peuvent se dégrader. • Sous Windows 7 : 1. Appuyez sur F8, puis suivez les instructions à l'écran pour activer la fonction Bluetooth. 2. Cliquez avec le bouton droit de la souris sur les données à envoyer. 3. Sélectionnez Envoyer à ➙ Périphériques Bluetooth. 4. Sélectionnez un périphérique Bluetooth et suivez les instructions qui s'affichent à l'écran. • Sous Windows 8 et Windows 8.1 : 1. Affichez le bureau, puis cliquez avec le bouton droit de la souris sur les données que vous souhaitez envoyer. 2. Sélectionnez Envoyer à ➙ Périphériques Bluetooth. 3. Sélectionnez un périphérique Bluetooth et suivez les instructions qui s'affichent à l'écran. Pour plus d'informations, reportez-vous au système d'aide de Windows et au système d'aide de la fonctionnalité Bluetooth.
1. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111. 2. Sélectionnez Security ➙ I/O Port Access. 3. Définissez l'option NFC device sur Enabled. Vous pouvez utiliser la fonctionnalité NFC avec des programmes compatibles NFC tels que Lenovo QuickDisplay, Lenovo QuickControl ou Lenovo QuickCast.
Vous pouvez relier votre ordinateur à un projecteur pour effectuer des présentations ou à un écran externe pour étendre votre espace de travail.
Vous pouvez modifier les paramètres d'affichage, tels que la résolution de l'écran, la police, etc. Pour modifier les paramètres d'affichage, procédez comme suit : 1. Ouvrez le Panneau de configuration et cliquez sur Apparence et personnalisation. 2. Cliquez sur Affichage pour poursuivre la configuration. 3. Cliquez sur Appliquer. Le changement ne prend effet qu'une fois que vous êtes déconnecté.

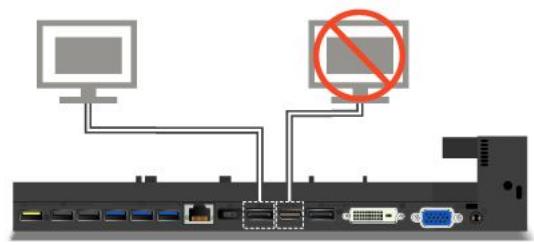

Cette rubrique fournit des informations sur la connexion d'un projecteur ou un écran externe. Chapitre 2. Utilisation de votre ordinateur
Lorsque vous utilisez les deux écrans à la fois, leur résolution est identique. Si vous définissez une résolution plus élevée pour l'écran de l'ordinateur, vous ne pouvez visualiser qu'une partie de l'écran à la fois. Vous pouvez afficher les autres parties en déplaçant l'image à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage. Vous pouvez déplacer l'emplacement de la sortie d'affichage sur l'écran de l'ordinateur, l'écran externe ou les deux à partir de la fenêtre Paramètres d'affichage. Connexion d'un écran externe Pour brancher un écran externe, procédez comme suit : 1. Branchez l'écran externe sur le connecteur VGA ou le mini-connecteur DisplayPort de votre ordinateur. 2. Puis branchez l'écran externe sur une prise de courant. 3. Allumez l'écran externe. 4. Modifiez l'emplacement de la sortie de l'affichage en appuyant sur la touche F7. Cela vous permet de basculer l'affichage entre l'écran externe, l'écran de l'ordinateur ou les deux écrans. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez avec le bouton droit sur le bureau, puis sélectionnez Résolution d'écran. Cliquez sur le bouton Détecter. Configuration du type d'écran externe Pour définir le type d'écran externe, procédez comme suit : 1. Branchez l'écran externe sur votre ordinateur, puis sur une prise secteur. 2. Allumez l'écran externe. 3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 4. Sélectionnez l'écran externe et définissez la Résolution. 5. Cliquez sur Paramètres avancés. 6. Cliquez sur l'onglet Ecran. Vérifiez les informations sur l'écran pour vous assurer que le type d'écran est correct. Si tel est le cas, cliquez sur OK pour fermer la fenêtre. Sinon, procédez comme suit : 7. Si plus de deux types d'écran sont affichés, sélectionnez Moniteur Plug-and-Play générique ou Moniteur non Plug-and-Play générique. 8. Cliquez sur Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 9. Cliquez sur l'onglet Pilote. 10. Cliquez sur Mettre à jour le pilote. 11. Cliquez sur Rechercher un pilote logiciel sur mon ordinateur, puis sur Me laisser choisir parmi une liste de pilotes de périphériques sur mon ordinateur. 12. Désélectionnez la case Afficher les matériels compatibles.
Pour modifier les paramètres de couleur, procédez comme suit : Sous Windows 7 : 1. Cliquez sur le bureau à l'aide du bouton droit de la souris, puis sélectionnez Résolution d'écran. 2. Cliquez sur Paramètres avancés, sélectionnez l'onglet Ecran, puis définissez les Couleurs. 3. Cliquez sur OK. Sous Windows 8 et Windows 8.1 : 1. Cliquez sur le bureau à l'aide du bouton droit de la souris, puis sélectionnez Résolution d'écran. 2. Cliquez sur Paramètres avancés, puis sélectionnez l'onglet Gestion des couleurs. 3. Cliquez sur Gestion des couleurs, puis sélectionnez l'onglet Avancé. 4. Modifiez les paramètres de couleur à votre convenance., puis cliquez sur Fermer. Remarques concernant la connexion d'un écran externe • Lorsque vous installez un système d'exploitation, vous devez également installer le pilote d'écran adapté à votre écran, qui est fourni avec l'ordinateur, ainsi que le fichier INF livré avec l'écran externe. • Si vous définissez une résolution supérieure à celle utilisée sur l'écran de l'ordinateur et si vous utilisez ensuite un écran externe qui ne prend pas en charge cette résolution, tirez parti de la fonction écran virtuel, qui vous permet de n'afficher qu'une partie de l'image haute résolution générée par votre ordinateur. Vous pouvez afficher les autres parties de l'image en déplaçant l'écran à l'aide du dispositif de pointage TrackPoint ou d'une autre unité de pointage. • Si vous utilisez un écran externe obsolète, la résolution et la fréquence de rafraîchissement peuvent être limitées.

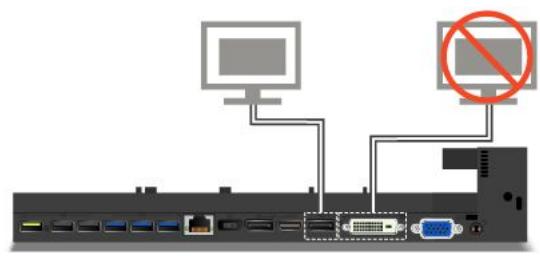

Digital Visual Interface (DVI) via le connecteur DVI de cette unité : • ThinkPad Pro Dock • ThinkPad Ultra Dock Remarques : • Le mode écran dépend des spécifications de l'écran DVI. • Avant de brancher un écran DVI, assurez-vous que l'ordinateur est raccordé à l'unité d'extension et que le système fonctionne correctement. Pour brancher un écran DVI, procédez comme suit : 1. Mettez l'ordinateur hors tension. 2. Branchez un écran DVI sur le connecteur DVI de l'unité d'extension, puis branchez-le sur une prise de courant. 3. Mettez l'écran DVI et l'ordinateur sous tension. Si la sortie de l'ordinateur n'apparaît pas sur l'écran DVI, procédez comme suit : Chapitre 2. Utilisation de votre ordinateur
– Dupliquer les écrans : la même sortie est affichée sur l'écran de l'ordinateur et sur l'écran DVI. – Bureau étendu : une sortie d'ordinateur différente est affichée sur l'écran de l'ordinateur et sur l'écran DVI. • Sous Windows 8 et Windows 8.1 : 1. Déplacez le pointeur dans le coin supérieur droit ou dans le coin inférieur droit de l'écran et cliquez sur l'option Périphériques. 2. Cliquez sur Deuxième écran et sélectionnez Duplique, Etendre ou Deuxième écran uniquement. Remarques concernant la connexion d'un écran DVI Branchez un écran DVI sur l'unité d'extension, puis mettez-le sous tension avant l'ordinateur. Si vous ne respectez pas cette procédure, le système ne reconnaît pas que l'écran est connecté. Si l'option d'activation de l'écran DVI n'apparaît pas dans la fenêtre Display Properties, essayez de fermer la fenêtre et de l'ouvrir à nouveau. Si l'incident persiste, assurez-vous que le connecteur de l'écran est correctement branché et répétez la procédure de connexion de l'écran.
Votre ordinateur est équipé d'un mini-connecteur DisplayPort, une interface d'affichage numérique qui permet la connexion à divers périphériques externes tels que des écrans à tube cathodique (CRT), des écrans LCD, des projecteurs, voire des téléviseurs HDTV. Ce connecteur compact permet de réaliser des branchements sans configuration et prend en charge des adaptateurs que vous pouvez brancher sur les ports DVI, VGA ou HDMI™ (High-Definition Multimedia Interface). Le mini-connecteur DisplayPort de l'ordinateur prend également en charge les flux audio et vidéo.

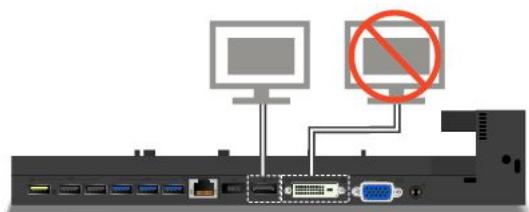

Pour afficher des informations et effectuer des présentations, vous pouvez brancher un projecteur sur votre ordinateur via le connecteur VGA ou via le mini-connecteur DisplayPort. Remarque : Il peut se passer quelques secondes avant que le projecteur affiche l'image. Si le bureau ne s'affiche pas au bout de 60 secondes, appuyez sur F7 pour permuter entre les différentes unités d'affichage. Votre projecteur peut être équipé d'un ou de plusieurs ports d'entrée audio. Pour effectuer une présentation sonore, vous devez relier le connecteur audio multifonction de votre ordinateur à ces ports à l'aide d'un câble audio (disponible à la vente).
Cette section présente les fonctions de duplication et d'extension du bureau, qui vous permettent d'utiliser à la fois l'écran de l'ordinateur et un écran externe comme unités d'affichage.
Vous pouvez utiliser la fonction de duplication ou d'extension du bureau sans modifier aucun paramètre. Si la fonction est inopérante, reportez-vous à la rubrique suivante relative à l'activation des fonctions de duplication et d'extension du bureau. Activation des fonctions de duplication ou d'extension du bureau Pour activer les fonctions de duplication ou d'extension du bureau, procédez comme suit : 1. Branchez l'écran externe sur votre ordinateur, puis sur une prise secteur. 2. Allumez l'écran externe. 3. Appuyez sur la touche F7, puis sélectionnez Dupliquer ou Etendre. Pour changer la résolution de chaque écran, procédez comme suit : 1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. 2. Cliquez sur l'icône Ecran-1 qui correspond à l'unité d'affichage principale (c'est-à-dire l'écran de l'ordinateur par défaut). 3. Définissez la résolution de l'écran principal. 4. Cliquez sur l'icône Ecran-2 qui correspond à l'unité d'affichage secondaire (c'est-à-dire l'écran externe par défaut). 5. Définissez la résolution de l'écran secondaire. 6. Cliquez sur Paramètres avancés, puis définissez la qualité des couleurs dans l'onglet Ecran. 7. Cliquez sur OK pour appliquer les modifications. Remarques sur la fonction d'extension du bureau •
3. Cliquez sur OK. • Lorsqu'une application utilisant DirectDraw ou Direct3D est exécutée en mode plein écran, elle apparaît sur l'écran principal uniquement. • Il est impossible d'utiliser la fonction de changement d'unité d'affichage lorsque vous êtes en mode d'extension du bureau.
Votre ordinateur est équipé des éléments suivant : • Microphones • Haut-parleurs • Connecteur audio multifonction de 3,5 mm de diamètre Le tableau suivant indique les fonctions des périphériques audio pris en charge. Tableau 3. Liste des fonctions audio Connecteur
Utilisation de la caméra Si votre ordinateur est équipé d'une caméra, vous pouvez l'utiliser pour visionner votre image vidéo et pour effectuer un instantané de votre image actuelle. Pour démarrer la caméra, procédez comme suit : • Sous Windows 7 : démarrez le programme Communications Utility. Voir « Accès aux programmes Lenovo sous Windows 7 » à la page 14. • Sous Windows 8 et Windows 8.1 : cliquez sur Caméra sur l'écran d'accueil. Lorsque la caméra démarre, le voyant vert d'utilisation de la caméra s'allume. Vous pouvez également utiliser la caméra intégrée avec d'autres programmes qui proposent des fonctions de photographie, de capture vidéo et de visioconférence. Pour utiliser la caméra intégrée avec d'autres programmes, ouvrez l'un des programmes et lancez la fonction de photographie, de capture vidéo ou de visioconférence. Ensuite, la caméra est lancée automatiquement et le voyant vert d'activation de la caméra s'allume. Pour plus d'informations sur l'utilisation de la caméra avec un programme, reportez-vous au système d'aide du programme. Configuration des paramètres de la caméra Vous pouvez configurer les paramètres de la caméra selon vos besoins. Par exemple, vous pouvez ajuster la qualité de la sortie vidéo. Pour configurer les paramètres de la caméra, procédez comme suit : • Sous Windows 7 : démarrez le programme Communications Utility et configurez les paramètres de la caméra à votre convenance. • Sous Windows 8 et Windows 8.1 : procédez de l'une des manières suivantes :
Si votre ordinateur comporte un logement pour lecteur de carte mémoire, il prend en charge les cartes suivantes : • MultiMediaCard (MMC) • Carte SDXC (Secure Digital eXtended-Capacity) • Carte SD (Secure Digital) Attention : Avant de commencer à installer une carte, touchez une table en métal ou tout autre objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. L'électricité statique risque d'endommager la carte. Pour installer une carte, procédez comme suit : 1. Assurez-vous que la carte est correctement orientée. 2. Insérez fermement la carte dans le logement pour lecteur de carte mémoire 4 en 1 ou pour carte à puce. Si la fonction plug-and-play n'est pas activée pour la carte Flash Media installée, procédez comme suit pour activer la fonction : 1. Ouvrez le panneau de configuration. 2. Cliquez sur Matériel et audio. 3. Cliquez sur Gestionnaire de périphériques. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 4. Dans le menu Action, sélectionnez Ajouter un matériel d'ancienne génération. L'assistant Ajout de matériel démarre. 5. Suivez les instructions qui s'affichent à l'écran. Retrait d'une carte Flash Media ou d'une carte à puce Attention : • Arrêtez la carte avant de la retirer. Autrement, les données présentes sur la carte peuvent être endommagées ou perdues. • Ne retirez pas une carte lorsque l'ordinateur est en mode veille ou hibernation. Sinon le système risque de ne pas répondre lorsque vous tenterez de reprendre l'opération. Pour retirer une carte, procédez comme suit :
3. Appuyez sur la carte pour l'éjecter de votre ordinateur. 4. Retirez la carte et rangez-la en lieu sûr en vue d'une utilisation ultérieure. Remarque : Si vous ne retirez pas la carte après l'avoir arrêtée dans le système d'exploitation Windows, la carte devient inaccessible. Pour accéder à la carte, vous devez la retirer puis l'insérer de nouveau.
Lenovo s'engage à fournir les informations et les technologies les plus récentes aux clients souffrant d'un handicap. Veuillez consulter les informations d'accessibilité, qui présentent nos initiatives dans ce domaine. Voir « Informations d'accessibilité » à la page 49.
En voyage, votre environnement de travail change constamment. Par exemple, l'adaptation aux sources de lumière ambiantes, une assise confortable et un bon positionnement de votre matériel informatique peuvent vous permettre d'améliorer vos performances et votre confort. L'exemple suivant présente un utilisateur dans un environnement de travail conventionnel. Même si vous ne vous trouvez pas dans cette situation, vous pouvez suivre la plupart de ces conseils. Prenez de bonnes habitudes, vous ne pourrez qu'en bénéficier.
© Copyright Lenovo 2013

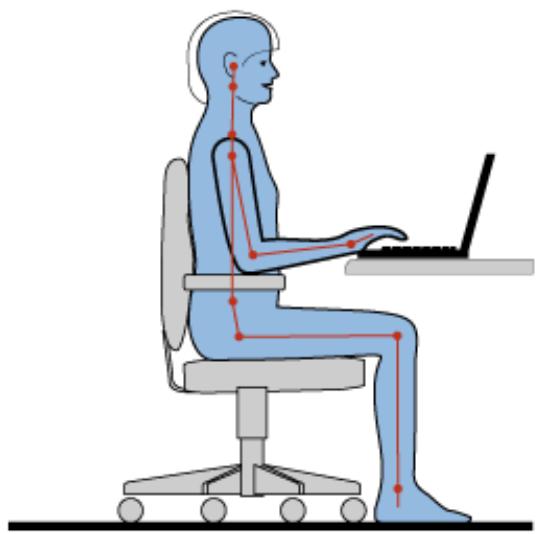

Chaise : utilisez une chaise à hauteur réglable qui supporte correctement votre dos. Réglez la chaise selon vos besoins. Position des bras et des mains : si possible, utilisez les accoudoirs ou toute autre partie de votre plan de travail pour bénéficier d'un support pour vos bras. Gardez les avant-bras, les poignets et les mains dans une position souple (horizontale). Tapez délicatement sur les touches. Position des jambes : gardez les cuisses parallèles au sol et les pieds à plat sur le sol ou le repose-pieds. En voyage Il peut s'avérer difficile d'observer les règles d'ergonomie optimales lorsque vous utilisez l'ordinateur en dehors de votre bureau. Quel que soit l'environnement, essayez de tenir compte d'un maximum de conseils d'utilisation. Une assise correcte et un éclairage approprié, par exemple, vous aideront à conserver des niveaux de confort et de performances souhaitables. Problèmes de vision Les écrans de visualisation des ordinateurs portables ThinkPad sont conçus pour satisfaire les normes les plus élevées ; ils offrent des images nettes et plus vraies que nature et un affichage large et lumineux qui optimise la visualisation des applications et le confort d'utilisation de votre ordinateur. Bien entendu, toute activité visuelle intense et soutenue peut provoquer une fatigue. Si vous avez des questions sur la fatigue visuelle et le manque de confort visuel, demandez des conseils à un spécialiste.
Suivez les instructions suivantes pour améliorer votre confort et vos performances. Activité et pauses : Plus vous utilisez votre ordinateur, plus il est important de respecter la position de travail. Respecter les « informations relatives à l'ergonomie » à la page 47 et adopter une « position assise active » sont les meilleurs moyens pour éviter le sentiment d'inconfort associé à vos positions de travail. Le fait de changer spontanément votre position de travail et de prendre des pauses courtes mais fréquentes vous permet de travailler sur votre ordinateur de façon saine. Votre ordinateur est léger et mobile. Vous pouvez donc facilement le repositionner sur votre plan de travail pour l'adapter aux changements de position. Agencement de votre zone de travail : Familiarisez-vous avec les meubles de votre bureau de façon à savoir comment ajuster votre surface de travail, votre siège et tout autre outil de travail afin d'assurer un confort adapté à vos préférences. Si votre zone de travail ne se trouve pas dans un bureau, veillez à bien adopter une position assise active et prenez des pauses. De nombreuses solutions produit ThinkPad sont disponibles pour vous aider à modifier et à développer votre ordinateur afin qu'il corresponde au mieux à vos besoins. Consultez le site Web ci-après pour visualiser certaines de ces options : http://www.lenovo.com/essentials. Découvrez les solutions d'installation pour stations d'accueil et produits externes qui offrent les possibilités de réglage et les fonctions les mieux adaptées à vos besoins.
Pour utiliser le programme Accessibility Options, accédez au Panneau de configuration et cliquez sur Options d'ergonomie ➙ Options d'ergonomie.
Les technologies de lecteur d'écran concernent principalement les interfaces de logiciels, les systèmes d'aide et une série de documents en ligne. Cependant, si un lecteur d'écran est incapable de lire des documents, ces derniers doivent d'abord faire l'objet d'une conversion. Une des solutions consiste à convertir des fichiers PDF Adobe dans un format leur permettant d'être lus par les lecteurs d'écran. Cette solution, basée sur le Web, est fournie par Adobe Systems Incorporated. A partir du site http://access.adobe.com, les documents PDF Adobe peuvent être convertis au format HTML ou au format texte dans plusieurs langues. Une des options permet de convertir les documents PDF se trouvant sur Internet. Une seconde option permet aux utilisateurs de soumettre l'URL d'un fichier PDF Adobe dans un courrier électronique et de le convertir au format HTML ou au format texte ASCII. Les fichiers PDF Adobe d'une unité de disque dur locale, d'un CD-ROM local ou d'un réseau local (LAN) peuvent être convertis en joignant le fichier PDF Adobe à un courrier électronique.
Cette rubrique donne des indications qui vous aideront à utiliser votre ordinateur lorsque vous voyagez.
Suivez les conseils ci-après pour voyager plus sereinement et efficacement avec votre ordinateur. • Vous pouvez passer votre ordinateur au travers des détecteurs à rayons X des aéroports en toute sécurité, mais gardez un œil sur lui à tout instant pour éviter qu'il ne soit volé. • Munissez-vous d'un adaptateur électrique pour une utilisation dans un avion ou une automobile. • Si vous portez un boîtier d'alimentation, détachez son cordon pour ne pas l'endommager. Conseils pour voyager en avion Si vous emmenez votre ordinateur avec vous en avion, tenez compte des conseils suivants : • Si vous avez l'intention d'utiliser votre ordinateur ou des services sans fil (tels qu'Internet et Bluetooth), vérifiez les restrictions et la disponibilité des services auprès de la compagnie aérienne avant
Accessoires de voyage Lorsque vous êtes en déplacement, consultez la liste suivante pour éviter d'oublier des éléments essentiels : • Boîtier d'alimentation ThinkPad • Adaptateur mini-connecteur DisplayPort vers HDMI • Souris externe (si vous avez l'habitude de vous en servir) • Câble Ethernet • Mallette solide assurant une protection adéquate • Unité de stockage externe Si vous voyagez à l'étranger, pensez à emporter un boîtier d'alimentation pour le pays dans lequel vous vous rendez. Pour acheter des accessoires de voyage, accédez à la page suivante : http://www.lenovo.com/accessories.
Si vous avez défini un mot de passe à la mise sous tension, un mot de passe superviseur ou un mot de passe d'accès au disque dur, le déverrouillage est automatique lorsque l'ordinateur quitte le mode veille. Remarque : Si un mot de passe Windows a été défini, vous serez invité à l'entrer.
Lorsque cette icône s'affiche, entrez le mot de passe à la mise sous tension ou le mot de passe superviseur.
Vous pouvez définir un mot de passe à la mise sous tension pour protéger votre ordinateur contre tout accès illicite. Dans ce cas, un message vous invite à entrer le mot de passe à chaque mise sous tension de l'ordinateur. Définition, modification ou suppression d'un mot de passe à la mise sous tension Avant de commencer, imprimez ces instructions.
• Pour définir un mot de passe, procédez comme suit : a. Dans la zone Enter New Password, saisissez le mot de passe de votre choix et appuyez sur Entrée. b. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passe et appuyez sur Entrée. • Pour modifier un mot de passe, procédez comme suit : a. Dans la zone Enter Current Password, saisissez le mot de passe à la mise sous tension actuel et appuyez sur Entrée. b. Dans la zone Enter New Password, saisissez le nouveau mot de passe à la mise sous tension et appuyez sur Entrée, puis saisissez-le une seconde fois dans la zone Confirm New Password et appuyez sur Entrée. • Pour supprimer un mot de passe, procédez comme suit : a. Dans la zone Enter Current Password, saisissez le mot de passe à la mise sous tension actuel et appuyez sur Entrée. b. Laissez les zones Enter New Password et Confirm New Password vides. Appuyez deux fois sur Entrée. 4. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer. 5. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications de configuration et quitter le programme ThinkPad Setup. Remarque : Il est recommandé de noter votre mot de passe et de le conserver en lieu sûr. En cas d'oubli du mot de passe, vous devrez faire procéder à son annulation par un revendeur ou un partenaire commercial Lenovo.
Le mot de passe superviseur permet de protéger les informations système enregistrées dans le programme ThinkPad Setup. Si vous avez défini un mot de passe superviseur, aucun utilisateur ne peut modifier la configuration de votre ordinateur s'il ne dispose pas de ce mot de passe. Il présente les caractéristiques suivantes en matière de sécurité : • Si un mot de passe superviseur a été défini, il vous est demandé lorsque vous essayez de lancer le programme ThinkPad Setup. Les utilisateurs non autorisés ne peuvent pas accéder au programme ThinkPad Setup sans ce mot de passe. • L'administrateur système peut utiliser le mot de passe superviseur pour accéder à un ordinateur même si l'utilisateur de cet ordinateur a défini un mot de passe à la mise sous tension. Le mot de passe superviseur est prioritaire sur le mot de passe à la mise sous tension. • Si un mot de passe superviseur et un mot de passe à la mise sous tension ont été définis, vous ne pouvez effectuer les opérations suivantes que si vous connaissez le mot de passe superviseur : – Modification ou suppression du mot de passe à la mise sous tension – Modification ou suppression du mot de passe superviseur – Modification de la date et de l'heure
– Effacement des données liées aux empreintes digitales – Activation ou désactivation des fonctions suivantes : – Wake on LAN et Flash over LAN – Lock UEFI BIOS Settings – Password at unattended boot Un mot de passe superviseur est requis pour modifier les paramètres. Définition, modification ou suppression d'un mot de passe superviseur Avant de commencer, imprimez ces instructions. Seul l'administrateur système peut définir, modifier ou supprimer un mot de passe superviseur. Pour définir, modifier ou supprimer un mot de passe superviseur, procédez comme suit : 1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup. 2. Sélectionnez Security ➙ Password ➙ Supervisor Password en vous aidant des touches de déplacement. 3. En fonction de vos besoins, procédez de l'une des façons suivantes : • Pour définir un mot de passe, procédez comme suit : a. Dans la zone Enter New Password, saisissez le mot de passe de votre choix et appuyez sur Entrée. b. Dans la zone Confirm New Password, saisissez une seconde fois le mot de passe et appuyez sur Entrée. • Pour modifier un mot de passe, procédez comme suit : a. Dans la zone Enter Current Password, saisissez le mot de passe superviseur actuel et appuyez sur Entrée. b. Dans la zone Enter New Password, saisissez le nouveau mot de passe superviseur et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée. Chapitre 4. Sécurité
Remarque : Il est recommandé de noter votre mot de passe et de le conserver en lieu sûr. Au prochain accès à ThinkPad Setup, un message vous invitera à entrer votre mot de passe superviseur pour continuer. En cas d'oubli du mot de passe superviseur, Lenovo ne peut pas le réinitialiser. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace la carte mère. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pièces et le service.
Deux types de mots de passe peuvent être associés au disque dur afin de protéger les informations qu'il contient : • Mot de passe utilisateur d'accès au disque dur Si un mot de passe utilisateur d'accès au disque dur a été défini, mais qu'aucun mot de passe maître ne l'a été, l'utilisateur doit entrer son mot de passe d'accès au disque dur pour pouvoir accéder aux fichiers et applications de l'unité de disque dur. • Mot de passe maître d'accès au disque dur Le mot de passe maître requiert également un mot de passe utilisateur. Le mot de passe maître d'accès au disque dur ne peut généralement être défini et utilisé que par l'administrateur système. A la façon d'une clé maître, il permet à l'administrateur d'accéder à n'importe quelle unité de disque dur du système. L'administrateur définit le mot de passe maître, puis affecte un mot de passe utilisateur pour chaque ordinateur du réseau. L'utilisateur peut modifier son mot de passe utilisateur comme il le souhaite. Toutefois, l'administrateur peut toujours accéder à l'ordinateur de l'utilisateur en utilisant le mot de passe maître. Lorsqu'un mot de passe maître d'accès au disque dur est défini, seul l'administrateur peut supprimer le mot de passe utilisateur d'accès au disque dur. Définition d'un mot de passe d'accès au disque dur Avant de commencer, imprimez ces instructions. Pour définir un mot de passe d'accès au disque dur, procédez comme suit : 1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup. 2. Sélectionnez Security ➙ Password ➙ Hard disk x Password en vous aidant des touches de déplacement. 3. Une fenêtre de mot de passe s'affiche. Un message vous invite à sélectionner User ou User + Master. Sélectionnez User pour attribuer un seul mot de passe d'accès au disque dur. Sélectionnez User + Master si vous souhaitez définir un mot de passe utilisateur d'accès au disque dur et un mot de passe maître d'accès au disque dur, par exemple si vous êtes administrateur ou superviseur. • Si vous sélectionnez User, procédez comme suit : a. Lorsqu'une fenêtre de saisie s'affiche, entrez votre nouveau mot de passe dans la zone Enter New Password et appuyez sur Entrée.
Confirm New Password et appuyez sur Entrée. 4. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer. 5. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications de configuration et quitter le programme ThinkPad Setup. A la prochaine mise sous tension de l'ordinateur, entrez le mot de passe maître ou utilisateur d'accès au disque dur pour démarrer l'ordinateur et accéder au système d'exploitation. Modification ou suppression du mot d'un passe d'accès au disque dur Pour modifier ou supprimer le mot de passe d'accès au disque dur, procédez comme suit : • Si vous êtes en mode d'accès au disque dur User + Master, vous pouvez sélectionner User HDP ou Master HDP pour modifier le mot de passe, selon vos besoins. – Si vous sélectionnez le mode User HDP procédez comme suit pour modifier le mot de passe utilisateur d'accès au disque dur : 1. Saisissez le mot de passe utilisateur d'accès au disque dur actuel dans la zone Enter Current Password et appuyez sur Entrée. 2. Saisissez ensuite le nouveau mot de passe dans la zone Enter New Password et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée. 3. Une fenêtre Setup Notice s'affiche. Appuyez encore une fois sur Entrée pour continuer. Le mot de passe utilisateur d'accès au disque dur est alors modifié. Remarque : Le mot de passe d'accès au disque dur ne peut pas être supprimé en mode User HDP. – Si vous sélectionnez le mode Master HDP, procédez comme suit pour modifier le mot de passe maître d'accès au disque dur : 1. Saisissez le mot de passe maître d'accès au disque dur actuel dans la zone Enter Current Password et appuyez sur Entrée. 2. Saisissez le nouveau mot de passe maître d'accès au disque dur dans la zone Enter New Password et appuyez sur Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée. 3. Une fenêtre Setup Notice s'affiche. Appuyez sur Entrée pour continuer. Le mot de passe maître d'accès au disque dur est alors modifié. Remarque : En laissant les zones Enter New Password et Confirm New Password vides et en appuyant deux fois sur Entrée, vous supprimez les mots de passe utilisateur et maître d'accès au disque dur. • Si vous êtes en mode d'accès au disque dur User, procédez comme suit pour modifier le mot de passe utilisateur d'accès au disque dur :
Entrée, puis ressaisissez-le dans la zone Confirm New Password et appuyez sur Entrée. 4. Une fenêtre Setup Notice s'affiche. Appuyez encore une fois sur Entrée pour continuer. Le mot de passe utilisateur d'accès au disque dur est alors modifié. Remarque : Si vous laissez les zones Enter New Password et Confirm New Password vides et que vous appuyez deux fois sur Entrée, vous supprimez le mot de passe utilisateur d'accès au disque dur. Conseils relatifs à l'utilisation des mots de passe d'accès au disque dur • Vous pouvez définir la longueur minimale du mot de passe d'accès au disque dur via le menu Security. • Si le mot de passe d'accès au disque dur que vous définissez dépasse sept caractères, l'unité de disque dur ne pourra être utilisée que par un ordinateur capable de reconnaître les mots de passe de plus de sept caractères. Si vous installez ensuite l'unité de disque dur sur un ordinateur qui ne reconnaît pas les mots de passe d'accès au disque dur de plus de sept caractères, l'accès à l'unité vous est interdit. • Notez votre mot de passe et conservez-le en lieu sûr. En cas d'oubli du mot de passe maître et/ou utilisateur d'accès au disque dur, Lenovo ne peut pas le réinitialiser ni récupérer les données de votre unité de disque dur. Si cela vous arrive, portez votre ordinateur à un revendeur ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pièces et le service.
Pour protéger les mots de passe contre les attaques de sécurité non autorisées, reportez-vous aux conseils suivants pour optimiser la sécurité : • Définissez un mot de passe à la mise sous tension et un mot de passe d'accès au disque dur pour l'unité de disque dur ou l'unité SSD interne. Reportez-vous à la procédure décrite dans les sections « Mot de passe à la mise sous tension » à la page 51 et « Mots de passe d'accès au disque dur » à la page 54. Pour des raisons de sécurité, il est recommandé de choisir un long mot de passe. • Pour garantir la sécurité du système UEFI BIOS, utilisez le processeur de sécurité et une application de sécurité dotée d'une fonction de gestion Trusted Platform Module. Reportez-vous à la section « Configuration du processeur de sécurité » à la page 57. Remarque : En fonction du modèle, votre ordinateur peut prendre en charge la fonction de gestion TPM. • Si un disque dur et un disque SSD avec chiffrement du disque sont installés sur votre ordinateur, faites en sorte de protéger le contenu de la mémoire de l'ordinateur contre les accès illicites à l'aide d'un logiciel de chiffrement de lecteur, tel que Microsoft Windows BitLocker®, pris en charge par les éditions Intégrale et Entreprise des systèmes d'exploitation Windows 7, Windows 8 et Windows 8.1. Voir « Utilisation de Windows BitLocker Drive Encryption » à la page 56. • Avant de mettre au rebut, de vendre ou de céder votre ordinateur, supprimez les données qu'il contient. Pour plus d'informations, reportez-vous à la section « Consignes de suppression de données du disque dur ou de l'unité SSD » à la page 61. L'unité de disque dur intégrée à votre ordinateur peut être protégée par le système UEFI BIOS. Utilisation de Windows BitLocker Drive Encryption Pour protéger votre ordinateur contre tout accès illicite, utilisez un logiciel de chiffrement d'unité, tel que Windows BitLocker Drive Encryption. 56 Windows 8.1. Son objectif consiste à protéger le système d'exploitation et les données stockées sur votre ordinateur, même si ce dernier est perdu ou volé. BitLocker repose sur une méthode de chiffrement de tous les fichiers utilisateur et système, notamment les fichiers de remplacement et d'hibernation. BitLocker utilise un module TPM (Trusted Platform Module) assurant une protection améliorée de vos données et l'intégrité des composants à la première initialisation. La version 1.2 de TPM offre un module TPM compatible. Pour vérifier l'état de BitLocker, accédez au Panneau de configuration et cliquez sur Système et sécurité ➙ Chiffrement de lecteur BitLocker. Pour plus d'informations sur le chiffrement de lecteur BitLocker Windows, consultez le système d'aide du système d'exploitation Windows ou recherchez le document «Guide pas à pas du chiffrement de lecteur BitLocker Microsoft Windows» sur le site Web de Microsoft. Unité de disque dur et unité SSD avec chiffrement du disque Certains modèles contiennent une unité de disque dur ou une unité SSD avec chiffrement du disque. Cette fonction permet de protéger l'ordinateur contre les attaques de sécurité sur les contrôleurs de support, de mémoire flash de type NAND ou les pilotes de périphérique à l'aide d'une puce de chiffrement par matériel. Afin d'utiliser efficacement la fonction de chiffrement, définissez un mot de passe d'accès au disque dur pour l'unité de stockage interne.
Vous devez veiller à protéger vos ordinateurs clients lorsque vous les connectez à un réseau, car ils transmettent des données confidentielles. En fonction des options commandées, l'ordinateur peut être équipé d'une puce de sécurité intégrée et d'un microprocesseur de chiffrement. Le processeur de sécurité, combiné à Client Security Solution, permet d'effectuer les opérations suivantes : • Protéger vos données et votre système • Renforcer les contrôles d'accès • Sécuriser les communications Configuration du processeur de sécurité Les options proposées dans le sous-menu Security Chip du menu Security de ThinkPad Setup sont les suivantes : • Security Chip Selection : sélectionnez Discrete TPM ou Intel PTT. • Security Chip : permet d'activer ou de désactiver le processeur de sécurité. • Security Reporting Options : permet d'activer ou de désactiver chaque option concernant les rapports sur la sécurité. • Clear Security Chip : permet de supprimer la clé de chiffrement. Avant de commencer, imprimez ces instructions. Pour définir l'une des options du sous-menu Security Chip, procédez comme suit : 1. Redémarrez l'ordinateur. Lorsque le logo s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup. 2. Sélectionnez Security ➙ Security Chip en vous aidant des touches de déplacement.
6. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Sélectionnez Yes pour enregistrer les modifications de configuration et quitter le programme ThinkPad Setup.. Pour définir le processeur de sécurité, démarrez Client Security Solution et suivez les instructions qui s'affichent à l'écran. Remarque : Si Client Security Solution n'est pas préinstallé sur votre ordinateur, vous pouvez le télécharger et l'installer à l'adresse suivante : http://www.lenovo.com/support. Suivez ensuite les instructions qui s'affichent à l'écran. Conseils relatifs à l'utilisation du processeur de sécurité • Assurez-vous que le mot de passe superviseur est défini dans ThinkPad Setup. Si ce n'est pas le cas, n'importe quel utilisateur peut modifier les paramètres du processeur de sécurité. • Si vous utilisez le programme Client Security Solution, prenez les précautions suivantes concernant le processeur de sécurité : – N'annulez pas l'utilisation du processeur de sécurité. Autrement, les fonctions affectées aux touches vont être effacées. – Ne désactivez pas le processeur de sécurité. Autrement, Client Security Solution ne fonctionnera pas. • Si le processeur de sécurité est retiré ou remplacé, ou si un nouveau est ajouté, l'ordinateur ne démarre pas. Vous entendez alors quatre cycles de quatre signaux sonores chacun, ou un message d'erreur 0176 ou 0192 s'affiche. • Si le processeur de sécurité est inactif ou désactivé, l'option Clear Security Chip n'est pas affichée. • Lorsque vous désactivez le processeur de sécurité, mettez l'ordinateur hors tension, puis de nouveau sous tension après avoir défini le processeur de sécurité sur Active. Sinon, l'option Clear Security Chip ne s'affichera pas.

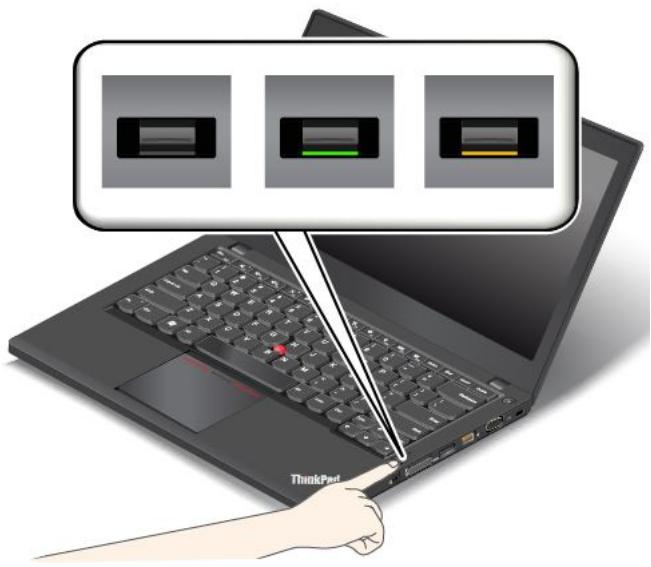

En fonction du modèle, votre ordinateur peut être équipé d'un lecteur d'empreintes digitales. L'authentification par empreintes digitales peut remplacer les mots de passe, tels que le mot de passe Windows, le mot de passe à la mise sous tension et le mot de passe d'accès au disque dur. Ainsi, vous pouvez vous connecter à votre ordinateur simplement et en toute sécurité. Pour activer l'authentification par empreintes digitales, commencez par enregistrer vos empreintes digitales. Pendant l'enregistrement, les empreintes digitales sont automatiquement associées au mot de passe Windows. Pour associer vos empreintes digitales au mot de passe à la mise sous tension et au mot de passe d'accès au disque dur, créez manuellement une connexion. Enregistrement de vos empreintes digitales Pour enregistrer vos empreintes digitales, procédez comme suit : 1. Démarrez le programme Fingerprint Manager Pro. Pour savoir comment lancer le programme Fingerprint Manager Pro, voir « Programmes Lenovo » à la page 14. 2. Entrez le mot de passe Windows. 3. Cliquez sur l'icône représentant le doigt que vous souhaitez enregistrer, puis faites glisser le doigt correspondant sur le lecteur d'empreintes digitales sans le relâcher jusqu'à ce que l'enregistrement

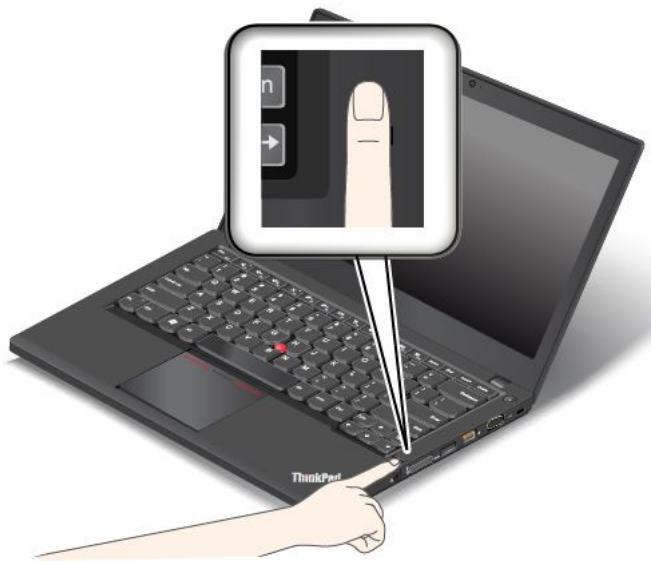

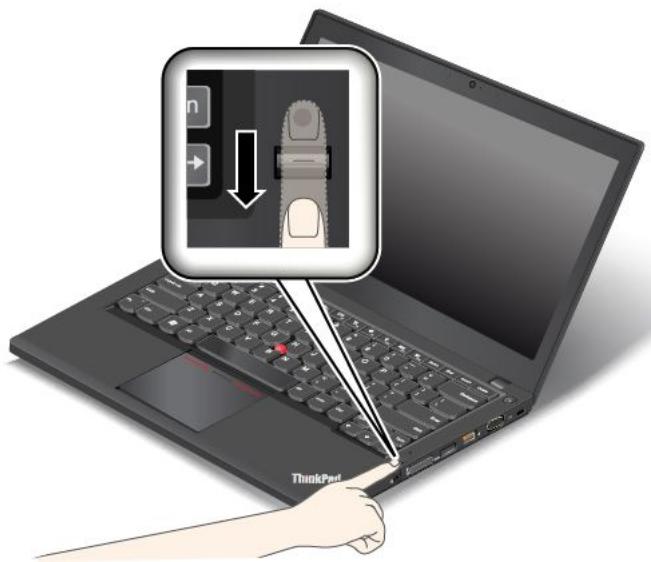

Pour passer votre doigt sur le lecteur d'empreintes digitales, procédez comme suit : 1. Placez la dernière phalange de votre doigt sur le capteur.
3. Saisissez le mot de passe à la mise sous tension, le mot de passe d'accès au disque dur ou les deux si nécessaire. La connexion est créée. Lorsque vous redémarrez l'ordinateur, vous pouvez utiliser vos empreintes digitales pour vous connecter, sans avoir à entrer le mot de passe Windows, le mot de passe à la mise sous tension ni le mot de passe d'accès au disque dur. Attention : Si vous utilisez toujours vos empreintes digitales pour vous connecter à l'ordinateur, vous risquez d'oublier vos mots de passe. Par conséquent, notez-les et conservez-les en lieu sûr. Si vous avez oublié votre mot de passe à la mise sous tension, vous devrez faire procéder à son annulation par un technicien agréé ou un partenaire commercial Lenovo. Si vous avez oublié votre mot de passe d'accès au disque dur, Lenovo ne peut pas le réinitialiser ni récupérer les données de l'unité de disque dur. Si cela vous arrive, portez votre ordinateur à un technicien agréé ou un partenaire commercial Lenovo afin qu'il remplace le disque dur. Une preuve d'achat vous sera demandée et des frais vous seront facturés pour les pièces et le service. Configuration du lecteur d'empreintes digitales Vous pouvez configurer le lecteur d'empreintes digitales dans le programme Fingerprint Manager Pro. Vous pouvez également modifier certains paramètres avancés dans le programme ThinkPad Setup. Pour modifier les paramètres dans le programme Fingerprint Manager Pro, cliquez sur Settings dans l'interface principale du programme. Pour modifier les paramètres dans le programme ThinkPad Setup, voir « Utilisation du programme ThinkPad Setup » à la page 111.
• Password Authentication : permet de désactiver ou d'activer l'authentification par mot de passe. Remarque : Cette option s'affiche uniquement si le mode Sécurité élevée est activé. • Reset Fingerprint Data : cette option permet d'effacer toutes les empreintes digitales stockées dans le lecteur d'empreintes digitales interne ou externe. Entretien du lecteur d'empreintes digitales Les actions suivantes risquent d'endommager le lecteur d'empreintes digitales ou de l'empêcher de fonctionner correctement : • Grattage de la surface du lecteur à l'aide d'un objet dur et pointu. • Rayer la surface du lecteur avec votre ongle ou un objet dur. • Utilisation ou contact du lecteur avec des doigts sales. Si vous observez l'une des conditions suivantes, nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux : • La surface du lecteur est sale ou tâchée. • La surface du lecteur est humide. • Le lecteur ne parvient pas à enregistrer ou authentifier votre empreinte digitale. Si votre doigt présente l'un des symptômes suivants, vous risquez de ne pas pouvoir vous enregistrer ou vous authentifier : • La surface de votre doigt est plissée. • Votre doigt est rêche, sec ou blessé. • Votre doigt est maculé de boue, d'huile ou de toute autre substance. • La surface de votre doigt est différente de celle figurant dans l'enregistrement de votre empreinte digitale. • Votre doigt est mouillé. • Le doigt utilisé n'a pas été enregistré. Pour résoudre le problème, effectuez l'une des opérations suivantes : • Nettoyez ou essuyez vos mains afin d'éliminer toute trace de saleté ou d'humidité. • Enregistrez, puis utilisez un autre doigt pour vous authentifier. • Si vos mains sont sèches, appliquez une lotion. Pour plus d'informations sur l'utilisation du lecteur d'empreintes digitales, reportez-vous au système d'aide du programme Fingerprint Manager Pro.
Chapitre 4. Sécurité
• Formatez votre unité de disque dur ou votre unité SSD à l'aide du logiciel d'initialisation. • Grâce au programme de restauration fourni par Lenovo, vous pouvez restaurer les paramètres d'usine par défaut de l'unité de disque dur ou de l'unité SSD. Cependant, ces opérations ne font que modifier l'emplacement des données ; elles ne suppriment pas les données proprement dites. En d'autres termes, le processus de récupération des données est désactivé dans un système d'exploitation tel que Windows. Les données sont toujours là, bien qu'elles semblent perdues. Ainsi, il est parfois possible de lire les données en utilisant un logiciel spécial de récupération des données. Il existe donc un risque que des personnes de mauvaise foi ne lisent et n'utilisent à mauvais escient les données confidentielles des disques durs ou des unités SSD à des fins malveillantes. Pour empêcher la diffusion des données, vous devez impérativement les supprimer de l'unité de disque dur lors de la mise au rebut, de la vente ou la cession de votre ordinateur. Vous pouvez détruire ces données par un moyen physique, en écrasant l'unité de disque dur avec un marteau, ou par un moyen magnétique, en utilisant un puissant aimant, afin de rendre les données illisibles. Toutefois, il est recommandé d'utiliser le logiciel (payant) ou le service (payant) spécialement conçu à cet effet. Le processus peut durer plusieurs heures. Pour supprimer les données du disque SSD, Lenovo fournit l'outil Drive Erase Utility for Resetting the Cryptographic Key and Erasing the Solid State Drive. Pour supprimer les données du disque dur, Lenovo fournit l'outil Secure Data DisposalTM. Accédez au site http://www.lenovo.com/support pour télécharger ces outils. Si une unité SSD de chiffrement ou une unité de disque dur de chiffrement est prise en charge et installée sur votre ordinateur, vous pouvez logiquement mettre au rebut toutes les données contenues sur l'unité très rapidement en effaçant la clé cryptographique. Les données chiffrées à l'aide de l'ancienne clé ne sont pas physiquement effacées et sont conservées sur l'unité. Toutefois, elles ne peuvent pas être déchiffrées sans cette ancienne clé. Cette fonction est disponible avec l'outil Drive Erase Utility for Resetting the Cryptographic Key and Erasing the Solid State Drive.
Si votre système est doté d'un pare-feu préinstallé, celui-ci protège votre ordinateur contre les menaces liées à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Il protège également la confidentialité de vos données. Pour plus d'informations sur l'utilisation du pare-feu, reportez-vous au système d'aide fourni avec le programme.
Votre ordinateur est doté d'un programme antivirus préinstallé que vous pouvez utiliser pour détecter et éliminer les virus. Le programme antivirus a été conçu pour détecter et éliminer les virus.
Remarques : • Vous avez le choix entre plusieurs méthodes de récupération de logiciels en cas d'incident logiciel ou matériel. Certaines méthodes varient en fonction de votre type de système d'exploitation. • Le produit se trouvant sur le support de récupération ne peut être utilisé que dans les cas suivants : – Restauration du produit préinstallé sur votre ordinateur – Réinstallation du produit – Modification du produit via la fonction Fichiers supplémentaires Afin d'éviter tout problème de performance ou comportement inattendu qui pourrait être causé par la technologie de la nouvelle unité de disque dur, il est recommandé d'utiliser l'un des programmes de sauvegarde suivants : • ThinkVantage Rescue and Recovery version 4.3 ou version ultérieure • • Les supports de récupération sont utiles lorsque vous transférez l'ordinateur vers une autre zone, lorsque vous vendez l'ordinateur, lorsque vous le recyclez ou lorsque vous tentez de remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récupération ont échoué. Par mesure de précaution, il est donc essentiel de créer le plus rapidement possible un support de récupération. Remarque : Les opérations que vous pouvez exécuter avec les supports de récupération dépendent du système d'exploitation à partir duquel ils ont été créés. Le support de récupération peut comporter un support d'amorçage et un support de données. Votre licence Microsoft Windows vous permet de créer un seul support de données. Il est donc important de stocker ces supports en lieu sûr après leur création. Création d'un support de récupération Cette section explique comment créer un support de récupération. Remarque : Sous Windows 7, vous pouvez créer des supports de récupération à l'aide de disques ou d'unités de stockage USB externes.
Attention : Lorsque vous utilisez le support de récupération pour restaurer les paramètres par défaut, tous les fichiers se trouvant sur le disque dur sont supprimés et remplacés par les paramètres par défaut. Pour utiliser les supports de récupérations sous Windows 7, procédez comme suit : 1. En fonction du type de support de récupération, branchez le support d'amorçage (clé mémoire ou autre périphérique de stockage USB) sur l'ordinateur ou insérez le disque d'amorçage dans l'unité de disque optique. 2. Appuyez sur la touche F12 et relâchez-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchez la touche F12. 3. Sélectionnez l'unité d'amorçage souhaitée, puis appuyez sur la touche Entrée. Le processus de restauration commence. 4. Suivez les instructions à l'écran pour exécuter cette opération. Remarques : 1. A l'issue de la restauration des paramètres d'usine par défaut de votre ordinateur, vous devrez peut-être réinstaller les pilotes de certains périphériques. Voir « Réinstallation des pilotes de périphérique et des programmes préinstallés » à la page 69. 2. Microsoft Office est préinstallé sur certains ordinateurs. Pour récupérer ou réinstaller les programmes Microsoft Office, vous devez obligatoirement utiliser le CD Microsoft Office. Ces disques ne sont fournis qu'avec les ordinateurs livrés avec Microsoft Office.
Le programme Rescue and Recovery permet de sauvegarder le contenu intégral de votre unité de disque dur, notamment votre système d'exploitation, vos fichiers de données, vos programmes logiciels et vos paramètres personnels. Vous pouvez indiquer l'endroit où le programme Rescue and Recovery devra stocker la sauvegarde : • Dans une zone protégée de l'unité de disque dur • Sur l'unité de disque dur secondaire si une deuxième unité de ce type est installée sur votre ordinateur • Sur une unité de disque dur USB externe connectée • Sur une unité réseau • Sur des disques inscriptibles (pour cela, vous devez disposer d'une unité de disque optique inscriptible) Une fois que vous avez sauvegardé le contenu sur l'unité de disque dur, vous pouvez restaurer la totalité du contenu du disque dur, uniquement les fichiers sélectionnés, ou encore ne restaurer que le système d'exploitation Windows et les programmes. Opération de sauvegarde Pour effectuer une opération de sauvegarde sous Windows 7 en utilisant Rescue and Recovery, procédez comme suit :
Opération de récupération Pour effectuer une opération de récupération sous Windows 7 à partir du programme Rescue and Recovery, procédez comme suit : 1. Depuis le bureau Windows, cliquez sur Démarrer ➙ Tous les programmes ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre. 2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé. 3. Cliquez sur l'icône Restaurer le système à partir d'une sauvegarde. 4. Suivez les instructions à l'écran pour exécuter l'opération de récupération. Pour plus d'informations sur l'exécution d'une opération de récupération à partir de l'espace de travail Rescue and Recovery, voir « Utilisation de l'espace de travail Rescue and Recovery » à la page 67.
L'espace de travail Rescue and Recovery réside dans une zone protégée et cachée de l'unité de disque dur qui fonctionne indépendamment du système d'exploitation Windows. Vous pouvez ainsi effectuer des opérations de récupération même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Vous pouvez alors effectuer la récupération à partir de l'espace de travail Rescue and Recovery : • Récupération de fichiers à partir de l'unité de disque dur ou d'une sauvegarde. L'espace de travail Rescue and Recovery vous permet de localiser des fichiers sur le disque dur et de les transférer vers une unité réseau ou vers un autre support enregistrable tel qu'un périphérique USB ou un disque. Cette solution est disponible même si vous n'avez pas sauvegardé vos fichiers ou si des modifications ont été apportées aux fichiers depuis la dernière opération de sauvegarde. Vous pouvez également récupérer des fichiers individuels à partir d'une sauvegarde Rescue and Recovery située sur votre unité de disque dur locale, sur un périphérique USB ou sur une unité réseau. • Restauration de l'unité de disque dur à partir d'une sauvegarde Rescue and Recovery. Si vous avez sauvegardé l'unité de disque dur à l'aide de Rescue and Recovery, vous pouvez la restaurer à partir d'une sauvegarde Rescue and Recovery même si vous ne parvenez pas à démarrer le système d'exploitation Windows. • Restauration des paramètres d'usine par défaut de l'unité de disque dur. L'espace de travail Rescue and Recovery permet de restaurer l'intégralité du contenu de l'unité de disque dur à ses paramètres d'usine par défaut. Si votre unité de disque dur comporte plusieurs partitions, vous avez la possibilité de restaurer les paramètres d'usine par défaut sur la partition C: en laissant toutes les autres partitions intactes. L'espace de travail Rescue and Recovery fonctionnant indépendamment du système d'exploitation Windows, vous pouvez restaurer les paramètres d'usine par défaut même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Attention : Si vous restaurez l'unité de disque dur à partir d'une sauvegarde Rescue and Recovery ou si vous restaurez ses paramètres d'usine par défaut, tous les fichiers se trouvant sur la partition principale (généralement, l'unité C:) sont supprimés au cours de la procédure. Si possible, effectuez des copies des fichiers importants. Si vous ne parvenez pas à démarrer le système d'exploitation Windows, vous pouvez utiliser la fonction de récupération de fichiers de l'espace de travail Rescue and Recovery pour copier les fichiers de l'unité de disque dur vers un autre support.
Remarque : Si Rescue and Recovery ne s'ouvre pas, reportez-vous à la section « Résolution des incidents de récupération » à la page 70. 4. Effectuez l'une des opérations suivantes : • Pour récupérer des fichiers à partir de l'unité de disque dur ou d'une sauvegarde, cliquez sur Récupération de fichiers, puis suivez les instructions qui s'affichent à l'écran. • Pour restaurer l'unité de disque dur à partir d'une sauvegarde Rescue and Recovery ou pour rétablir ses paramètres d'usine par défaut, cliquez sur Restauration du système, puis suivez les instructions qui s'affichent. Pour plus d'informations sur les fonctions de l'espace de travail Rescue and Recovery, cliquez sur Aide. Remarques : 1. A l'issue de la restauration des paramètres d'usine par défaut de l'unité de disque dur, vous devrez peut-être réinstaller les pilotes de certains périphériques. Voir « Réinstallation des pilotes de périphérique et des programmes préinstallés » à la page 69. 2. Microsoft Office est préinstallé sur certains ordinateurs. Pour récupérer ou réinstaller les programmes Microsoft Office, vous devez obligatoirement utiliser le CD Microsoft Office. Ces disques ne sont fournis qu'avec les ordinateurs livrés avec Microsoft Office.
Grâce à un support de récupération d'urgence, tel qu'un disque ou une unité de disque dur USB, vous pouvez effectuer une récupération à la suite d'incidents empêchant d'accéder à l'espace de travail Rescue and Recovery sur l'unité de disque dur. Remarques : 1. Les opérations de récupération que vous pouvez effectuer à l'aide d'un support de récupération d'urgence dépendent du système d'exploitation. 2. Le disque de récupération d'urgence peut être amorcé à partir de n'importe quel type d'unité de disque optique. Création d'un support de récupération Pour créer un support de récupération d'urgence sous Windows 7, procédez comme suit : 1. Depuis le bureau Windows, cliquez sur Démarrer ➙ Tous les programmes ➙ Lenovo ThinkVantage Tools ➙ Enhanced Backup and Restore. Le programme Rescue and Recovery s'ouvre. 2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé. 3. Cliquez sur l'icône Créer un Rescue Media. La fenêtre permettant de créer un support de secours et un support de récupération s'ouvre. 4. Dans la zone Rescue Media, sélectionnez le type de support de récupération d'urgence que vous souhaitez créer. Vous pouvez créer un support de récupération à l'aide d'un disque, d'une unité de disque dur USB ou d'une unité de disque dur interne secondaire. 5. Cliquez sur OK et suivez les instructions à l'écran pour créer un support de récupération.
3. Dans la fenêtre Boot Menu, sélectionnez l'unité de disque optique de votre choix comme première unité d'amorçage. Ensuite, insérez le disque de récupération dans l'unité de disque optique et appuyez sur Entrée. Le support de récupération démarre. • Si vous avez créé un support de récupération à l'aide d'une unité de disque dur USB, procédez comme suit pour utiliser le support de récupération ; 1. Branchez l'unité de disque dur USB sur un des ports USB disponibles sur l'ordinateur. 2. Appuyez sur la touche F12 et relâchez-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Boot Menu s'affiche, relâchez la touche F12. 3. Dans la fenêtre Boot Menu, sélectionnez l'unité de disque dur USB comme première unité d'amorçage et appuyez sur Entrée. Le support de récupération démarre. • Si vous avez créé un support de récupération à l'aide de l'unité de disque dur secondaire, définissez celle-ci comme première unité d'amorçage dans la séquence des unités d'amorçage pour lancer le support de récupération. Lorsque le support de récupération démarre, l'espace de travail Rescue and Recovery s'affiche. Les informations d'aide relatives à chaque fonction sont disponibles à partir de l'espace de travail Rescue and Recovery. Suivez les instructions pour terminer le processus de récupération.
Votre ordinateur comporte des options qui vous permettent de réinstaller certains programmes et certains pilotes de périphérique installés en usine. Réinstallation de logiciels préinstallés Pour réinstaller certains programmes, procédez comme suit : 1. Mettez l'ordinateur sous tension. 2. Accédez au répertoire C:\SWTOOLS. 3. Ouvrez le dossier APPS. Le dossier contient plusieurs sous-dossiers dont les noms correspondent aux différentes applications préinstallées. 4. Ouvrez le sous-dossier correspondant au programme que vous réinstallez. 5. Cliquez deux fois sur Setup, puis suivez les étapes qui s'affichent à l'écran pour réinstaller l'application. Réinstallation des pilotes de périphérique préinstallés Attention : Lorsque vous réinstallez des pilotes de périphérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de périphérique que si c'est nécessaire pour corriger un incident sur votre ordinateur. Pour réinstaller un pilote de périphérique pour une unité installée en usine, procédez comme suit : 1. Mettez l'ordinateur sous tension. 2. Accédez au répertoire C:\SWTOOLS. Chapitre 5. Présentation générale de la récupération
• Si le sous-dossier du périphérique contient un fichier d'informations de configuration (fichier ayant l'extension .inf), vous pouvez utiliser le programme Ajout de nouveau matériel (dans le Panneau de configuration Windows) pour réinstaller le pilote de périphérique. Les pilotes de périphérique ne peuvent pas tous être réinstallés à l'aide de ce programme. Dans le programme Ajout de nouveau matériel, lorsque vous êtes invité à indiquer le pilote de périphérique que vous voulez installer, cliquez sur Disque fourni, puis sur Parcourir. Sélectionnez ensuite le pilote de périphérique dans le sous-dossier de l'unité. • Dans le sous-dossier du périphérique, recherchez le fichier exécutable (fichier ayant l'extension .exe). Cliquez deux fois sur le fichier et suivez les instructions à l'écran. Attention : Si vous avez besoin de pilotes de périphérique mis à jour pour votre ordinateur, ne les téléchargez pas à partir du site Web Windows Update. Obtenez-les auprès de Lenovo. Pour plus d'informations, voir « Veiller à la mise à jour des pilotes de périphérique » à la page 130.
Si vous ne pouvez pas accéder à l'espace de travail Rescue and Recovery ou à l'environnement Windows, effectuez l'une des opérations suivantes : • Utilisez un support de récupération pour démarrer l'espace de travail Rescue and Recovery. Voir « Création et utilisation d'un support de récupération d'urgence » à la page 68. • Utilisez des supports de récupération si toutes les autres méthodes de récupération ont échoué et que vous avez besoin de restaurer l'unité de disque dur à son état de sortie d'usine. Voir « Exécution d'opérations de sauvegarde et de récupération » à la page 66. Remarque : Si vous ne parvenez pas à accéder à l'espace de travail Rescue and Recovery ou à l'environnement Windows à partir d'un support de récupération d'urgence ou de supports de récupération, vous n'avez peut-être pas défini l'unité de récupération (une unité de disque dur interne, un disque, une unité de disque dur USB ou tout autre périphérique externe) en tant que première unité d'amorçage dans la séquence des unités d'amorçage. Vérifiez d'abord que le périphérique de récupération est défini dans Setup Utility comme première unité d'amorçage dans la séquence des unités d'amorçage. Pour plus d'informations sur la modification ponctuelle ou permanente de la séquence d'amorçage, voir « Menu Startup » à la page 124. Pour plus d'informations sur le programme Setup Utility, reportez-vous à la section « Utilisation du programme ThinkPad Setup » à la page 111. Par mesure de précaution, il est primordial de créer dès que possible un support de récupération d'urgence et un support de récupération, et de les conserver en lieu sûr pour toute utilisation ultérieure.
Windows 8 et Windows 8.1 Cette section contient des informations sur les solutions de récupération disponibles sous Windows 8 et Windows 8.1. Une image de récupération Windows est préinstallée dans la partition de récupération de votre ordinateur. L'image de récupération Windows vous permet d'actualiser votre ordinateur ou de le restaurer à ses paramètres d'usine par défaut.
Attention : Si vous actualisez votre ordinateur, les programmes fournis avec votre ordinateur et les programmes que vous avez installés à partir du Magasin Windows seront réinstallés, mais tous les autres programmes sont supprimés. Pour actualiser l'ordinateur, procédez comme suit : 1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous : • Sous Windows 8 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. • Sous Windows 8.1 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Mise à jour et récupération ➙ Récupération. 2. Dans la section Actualiser votre PC sans affecter vos fichiers, cliquez sur Mise en route. 3. Suivez ensuite les instructions à l'écran pour actualiser votre ordinateur.
Si vous souhaitez actualiser votre ordinateur ou simplement le réinitialiser, vous pouvez le restaurer à ses paramètres d'usine par défaut. La procédure de réinitialisation de votre ordinateur permet de réinstaller le système d'exploitation et l'ensemble des programmes, ainsi que de restaurer l'ensemble des paramètres à leurs valeurs d'usine par défaut. Attention : Si vous réinitialisez votre ordinateur à ses paramètres d'usine par défaut, tous vos fichiers personnels et paramètres seront supprimés. Afin d'éviter toute perte de données, faites une copie de sauvegarde de toutes les données que vous souhaitez conserver. Pour réinitialiser votre ordinateur à ses paramètres d'usine par défaut, procédez comme suit : 1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous : • Sous Windows 8 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. • Sous Windows 8.1 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Mise à jour et récupération ➙ Récupération. 2. Dans la section de Tout supprimer et réinstaller Windows, cliquez sur Mise en route. Cliquez ensuite sur Suivant pour confirmer l'opération. 3. En fonction de vos besoins, procédez de l'une des façons suivantes : Chapitre 5. Présentation générale de la récupération
• Pour effectuer un formatage complet, cliquez sur Nettoyer complètement le lecteur pour démarrer le processus. Ce processus peut prendre plusieurs heures. 4. Suivez ensuite les instructions à l'écran pour réinitialiser votre ordinateur aux paramètres d'usine par défaut.
Les options de démarrage avancées vous permettent de modifier les paramètres du microprogramme, de modifier les paramètres de démarrage du système d'exploitation Windows, de démarrer l'ordinateur à partir d'un périphérique externe ou de restaurer le système d'exploitation Windows à partir d'une image système. Pour utiliser les options de démarrage avancées, procédez comme suit : 1. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous : • Sous Windows 8 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Général. • Sous Windows 8.1 : Déplacez votre pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options. Cliquez sur Paramètres ➙ Modifier les paramètres du PC ➙ Mise à jour et récupération ➙ Récupération. 2. Dans la section Démarrage avancé, cliquez sur Redémarrer maintenant ➙ Dépannage ➙ Options avancées. 3. Sélectionnez l'option de démarrage de votre choix et suivez les instructions qui s'affichent à l'écran.
Windows 8.1 ne démarre pas L'environnement de récupération Windows de votre ordinateur est capable de fonctionner indépendamment du système d'exploitation Windows 8 ou Windows 8.1. Vous pouvez ainsi récupérer ou réparer votre système d'exploitation, même si vous ne parvenez pas à démarrer le système d'exploitation Windows 8 ou Windows 8.1. Après deux tentatives de démarrage consécutives n'ayant pas abouti, l'environnement de récupération Windows démarre automatiquement. Vous pouvez ensuite choisir des options de réparation et de récupération en suivant les instructions à l'écran. Remarque : Assurez-vous que votre ordinateur est branché sur l'alimentation secteur pendant le processus de récupération.
Vous pouvez créer un support de récupération pour sauvegarder l'environnement de récupération Windows et l'image de récupération Windows. Si vous ne pouvez pas démarrer votre ordinateur, vous pouvez utiliser un support de récupération pour diagnostiquer et résoudre les incidents informatiques. Il est recommandé de créer le plus rapidement possible un support de récupération. Une fois que vous avez créé un support de récupération, conservez-le en lieu sûr et ne l'utilisez pas pour stocker d'autres données.
Attention : La création d'un support de récupération supprime toutes les données stockées sur l'unité USB. Afin d'éviter toute perte de données, faites une copie de sauvegarde de toutes les données que vous souhaitez conserver. Pour créer un support de récupération, procédez comme suit : Remarque : Assurez-vous que l'ordinateur est branché sur l'alimentation secteur. 1. Déplacez le pointeur dans le coin supérieur droit ou inférieur droit de l'écran pour afficher les options, puis cliquez sur Rechercher. 2. En fonction de votre système d'exploitation, suivez l'une des procédures ci-dessous : • Sous Windows 8 : Entrez recovery dans la zone Rechercher et cliquez sur Paramètres. Cliquez ensuite sur Créer un lecteur de récupération. • Sous Windows 8.1 : Entrez recovery dans la zone Rechercher et cliquez sur le bouton de recherche. Cliquez ensuite sur Créer un lecteur de récupération. 3. Cliquez sur Oui dans la fenêtre Contrôle de compte d'utilisateur pour permettre au programme de création de supports de récupération de démarrer. 4. Vérifiez que l'option Copiez la partition de récupération de l’ordinateur vers le lecteur de récupération. est sélectionnée. Cliquez ensuite sur Suivant. Important : Si vous désélectionnez l'option Copiez la partition de récupération de l’ordinateur vers le lecteur de récupération., le support de récupération créé ne contient pas le contenu de la partition de récupération. Vous pouvez quand même démarrer l'ordinateur à partir du support de récupération, mais vous ne pourrez probablement pas récupérer votre ordinateur si la partition de récupération est endommagée. 5. Connectez une unité USB appropriée et cliquez ensuite sur Suivant. 6. Cliquez sur Créer dans la fenêtre du lecteur de récupération. La création du support de récupération démarre. 7. Une fois le support de récupération créé, procédez comme suit : • Pour conserver la partition de récupération sur votre ordinateur, cliquez sur Terminer. • Pour supprimer la partition de récupération sur votre ordinateur, cliquez sur Supprimer la partition de récupération. Attention : Si vous supprimez la partition de récupération de votre ordinateur, conservez le support de récupération en lieu sûr. L'image de récupération Windows ne sera pas sauvegardée sur votre ordinateur, et vous aurez besoin du support de récupération pour actualiser ou réinitialiser votre ordinateur. 8. Retirez l'unité USB. La création du support de récupération est terminée. Utilisation d'un support de récupération Si vous ne pouvez pas démarrer votre ordinateur ou si vous ne pouvez pas lancer l'image de récupération Windows, utilisez le support de récupération pour récupérer votre ordinateur. Pour utiliser le support de récupération, procédez comme suit :
3. Sélectionnez la langue de votre choix puis la disposition du clavier qui vous convient le mieux. 4. Cliquez sur Résolution des problèmes pour afficher les solutions de récupération disponibles en option. 5. Sélectionnez la solution de récupération correspondant à votre situation. Vous pouvez par exemple sélectionner Réinitialiser votre PC pour restaurer les paramètres d'usine par défaut de votre ordinateur. Pour plus d'informations concernant les solutions de récupération disponibles avec les systèmes d'exploitation Windows 8 et Windows 8.1, accédez au site Web suivant : http://go.microsoft.com/fwlink/?LinkID=263800

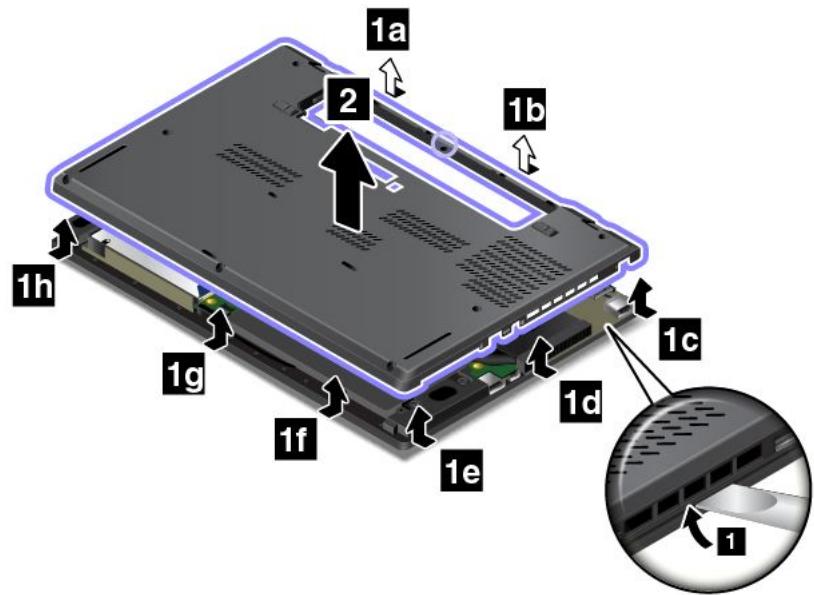

Lorsque vous manipulez des options ou des CRU, ou que vous réalisez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique : • Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous. • Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touchez jamais directement des circuits. • Empêchez toute autre personne de toucher les composants. • Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps. • Lorsque cela est possible, retirez le composant de son emballage anti-statique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage anti-statique, sur une surface plane et lisse. • Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.
Avant de remplacer un périphérique, assurez-vous d'avoir désactivé la batterie intégrée en suivant les instructions suivantes : 1. Débranchez le boîtier d'alimentation ainsi que tous les câbles de l'ordinateur. 2. Redémarrez l'ordinateur. Lorsque le logo ThinkPad s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup.
Avant de commencer, imprimez ces instructions. Ce système ne prend en charge que les batteries spécialement conçues pour celui-ci et fabriquées par Lenovo ou un constructeur autorisé. Le système ne prend pas en charge les batteries non autorisées ou conçues pour d'autres systèmes. Si une batterie non autorisée ou conçue pour un autre système est installée, le système ne va pas se charger. Attention : Lenovo n'est pas responsable des performances ou de la sécurité des batteries non autorisées et ne fournit aucune garantie en cas de défaillance ou de dégâts résultant de leur utilisation. Remarque : Si une batterie non autorisée est installée, le message suivant s'affiche : «La batterie installée n'est pas prise en charge par ce système et ne va pas se charger. Remplacez la batterie par une batterie agréée par Lenovo et compatible avec ce système ». Conditions préalables DANGER Si le bloc de batteries rechargeables n'est pas correctement placé, il existe un risque d'explosion. Le bloc de batteries contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident : • Ne remplacez la batterie que par une batterie du type recommandé par Lenovo. • N'exposez pas la batterie au feu. • Ne l'exposez pas à une chaleur excessive. • Ne l'exposez pas à l'eau. • Ne la mettez pas en court-circuit. • Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entraîner une surchauffe de la batterie pouvant se traduire par une « émission » de gaz ou de flammes émanant de la batterie ou de la batterie à pile cellulaire. Pour remplacer la batterie externe, procédez comme suit : Important : Avant de remplacer la batterie externe, assurez-vous que la batterie intégrée est suffisamment chargée ou que l'ordinateur est branché sur l'alimentation secteur. Sinon, l'ordinateur risque de s'arrêter pendant le remplacement de la batterie. 1. Rabattez l'écran de l'ordinateur et retournez ce dernier.

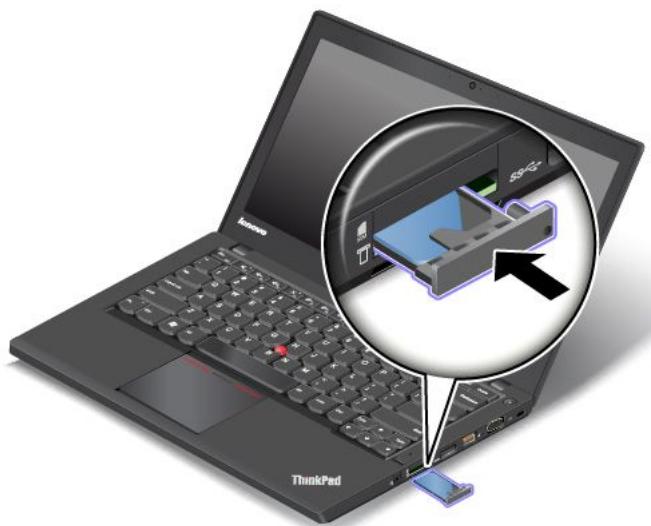

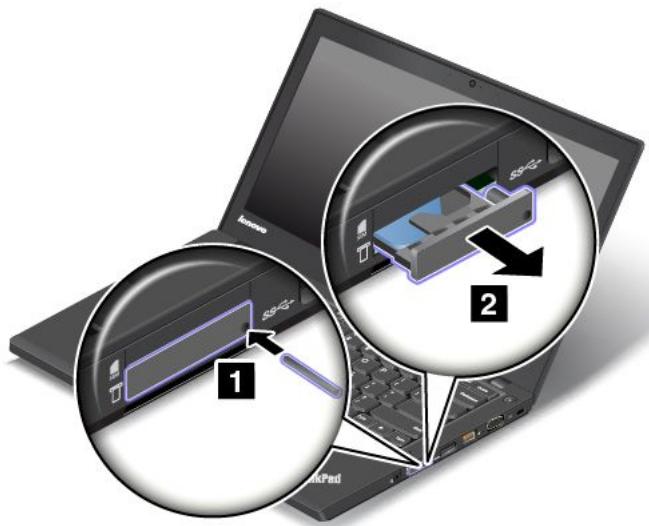

La carte SIM est une petite carte en plastique identifiée par une puce à circuit intégré installée sur l'un de ses côtés. Si votre ordinateur prend en charge les connexions au réseau étendu sans fil, il est possible qu'une carte SIM soit nécessaire pour établir des connexions au réseau étendu sans fil. Suivant les pays ou les régions, vous devrez peut-être acheter une carte SIM, ou bien celle-ci est peut-être déjà installée sur votre ordinateur ou fournie à part, avec le reste du matériel livré avec votre ordinateur. Pour installer ou remplacer la carte SIM, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75.
éjecté 2 . Ensuite, faites glisser doucement le plateau de la carte SIM hors de l'ordinateur.

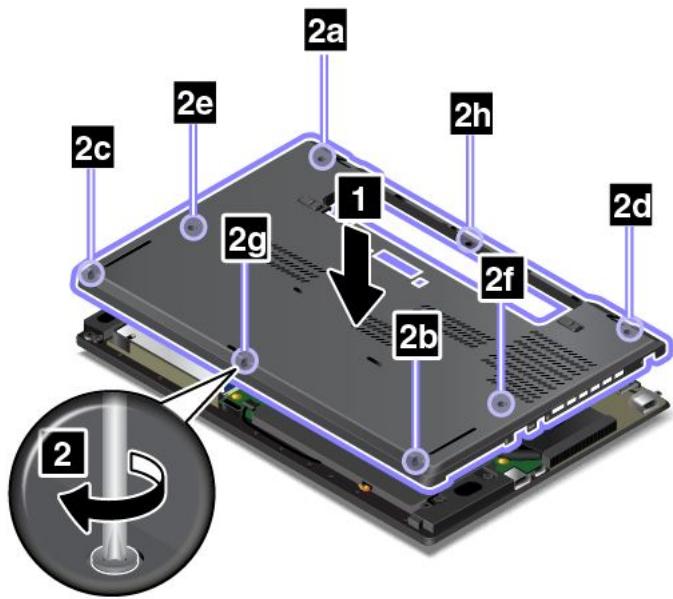

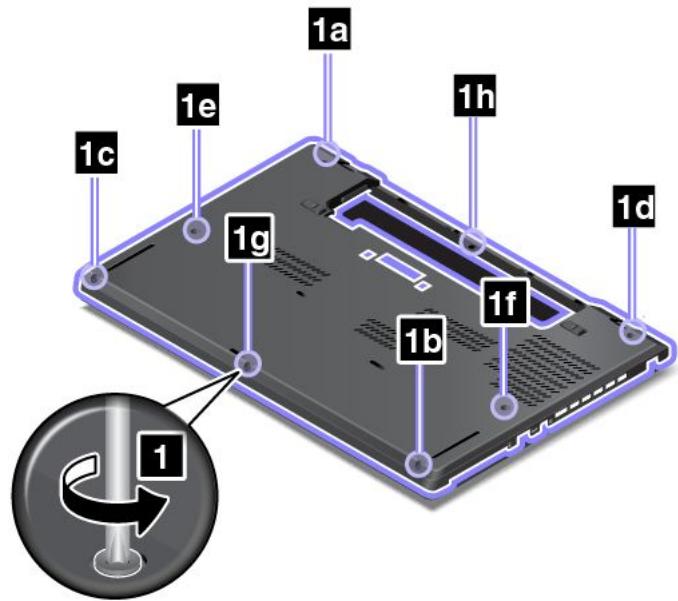

Remplacement du cache de la base Avant de commencer, imprimez ces instructions. Remarque : En fonction du modèle, votre ordinateur peut différer légèrement des illustrations présentées dans cette rubrique. Pour remplacer le cache de la base, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Comme illustré, desserrez les vis de fixation du cache de la base dans l'ordre alphabétique ascendant (de a jusqu'à h).

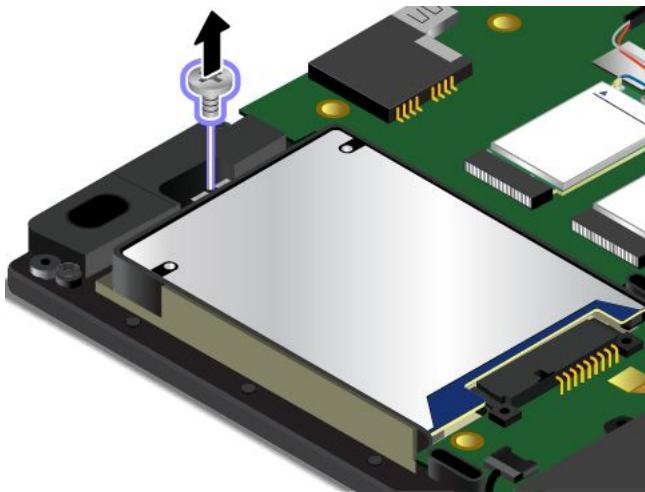

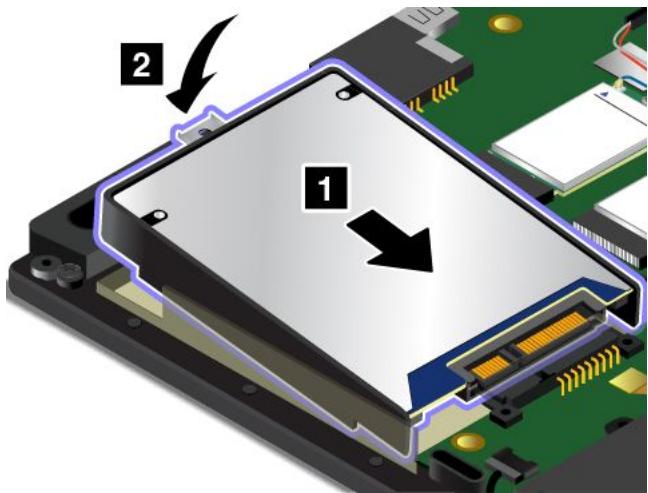

• Ne faites pas tomber l'unité de disque dur ou l'unité SSD et ne l'exposez pas à des chocs. Placez l'unité de disque dur ou l'unité SSD sur un tissu ou toute autre matière permettant d'absorber les chocs. • N'effectuez aucune pression sur le cache de l'unité de disque dur ou l'unité SSD. • Ne touchez pas le connecteur. • Avant de retirer l'unité de disque dur ou l'unité SSD, faites une copie de sauvegarde de toutes les informations présentes sur le disque dur, puis éteignez l'ordinateur. • Ne retirez jamais l'unité de disque dur ou l'unité SSD lorsque l'ordinateur est en cours d'exécution, en mode veille ou en mode hibernation. Pour remplacer l'unité de disque dur ou l'unité SSD, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 79. 5. Retirez la vis qui maintient l'unité de disque dur ou l'unité SSD.
12. Remettez l'ordinateur à l'endroit. Branchez le boîtier d'alimentation et tous les câbles.

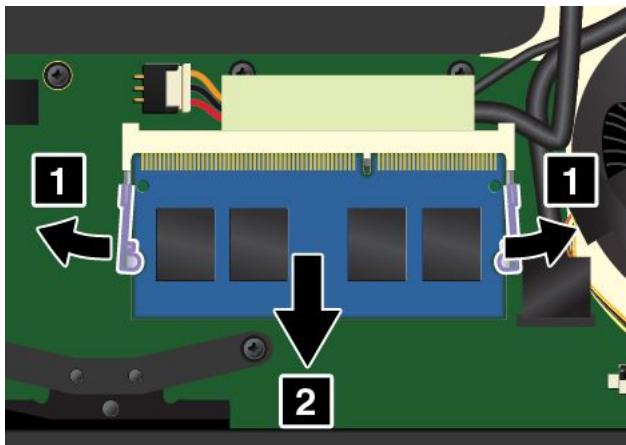

Avant de commencer, imprimez ces instructions. Augmenter la capacité mémoire est un moyen efficace pour accélérer l'exécution des programmes. Vous pouvez augmenter la capacité de la mémoire en remplaçant ou en ajoutant un module de mémoire. Remarque : La vitesse d'exploitation du module de mémoire varie en fonction de la configuration système. Dans certaines conditions, le module de mémoire de votre ordinateur risque de ne pas fonctionner à la vitesse maximale. Attention : Avant de commencer à installer un module de mémoire, touchez une table en métal ou tout autre objet en métal mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. L'électricité statique risque d'endommager le module de mémoire. Pour remplacer un module de mémoire, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 79.

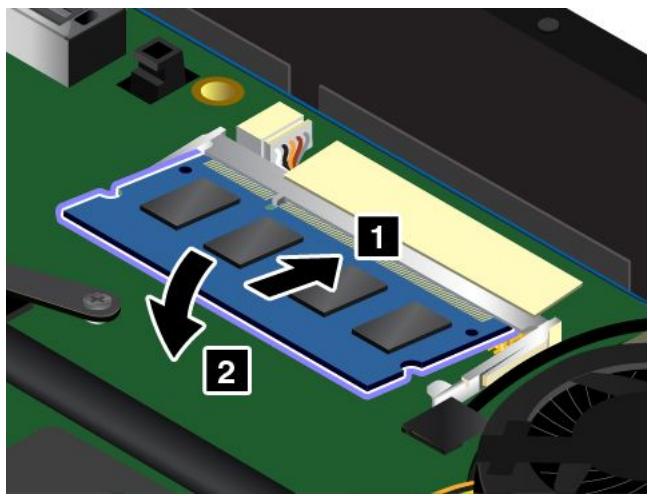

Vérifiez que le module de mémoire est bien installé et ne peut être déplacé facilement. Attention : Ne touchez pas le bord du contact du module de mémoire. Sinon, vous risquez d'endommager le module de mémoire.

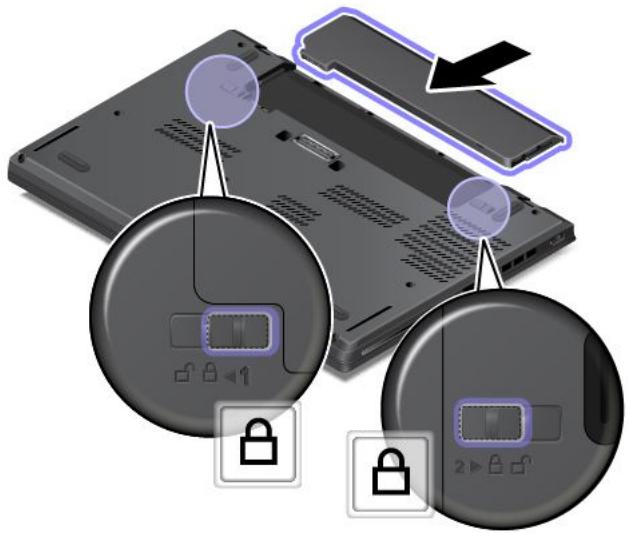

8. Réinstallation de la batterie externe. 9. Remettez l'ordinateur à l'endroit. Branchez le boîtier d'alimentation et tous les câbles.
Avant de commencer, imprimez ces instructions. DANGER Pendant un orage, ne procédez à aucune connexion ou déconnexion du câble de la prise téléphonique murale.

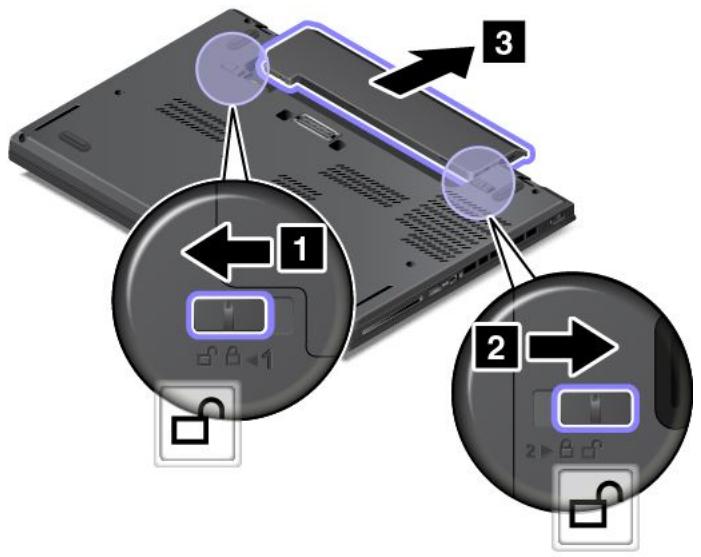

2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 79. 5. Si un outil est fourni avec la nouvelle carte pour vous permettre de déconnecter les câbles, utilisez-le pour déconnecter les câbles de l'ancienne carte. Si aucun outil n'est fourni, maintenez le connecteur du câble avec vos doigts et déconnectez doucement chaque câble de l'ancienne carte.
11. Réinstallez le cache de la base. Voir « Remplacement du cache de la base » à la page 79. 12. Réinstallation de la batterie externe. 13. Remettez l'ordinateur à l'endroit. Branchez le boîtier d'alimentation et tous les câbles.

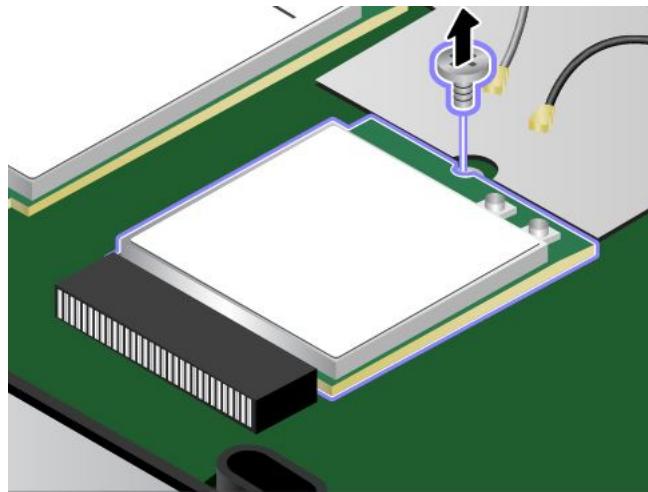

Avant de commencer, imprimez ces instructions. DANGER Pendant un orage, ne procédez à aucune connexion ou déconnexion du câble de la prise téléphonique murale.
Attention : Avant de commencer à installer une carte réseau étendu sans fil M.2, touchez une table en métal ou tout autre objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. L'électricité statique risque d'endommager la carte. Certains ordinateurs sont équipés d'une carte réseau étendu sans fil M.2. Pour remplacer la carte de réseau étendu sans fil, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 79.

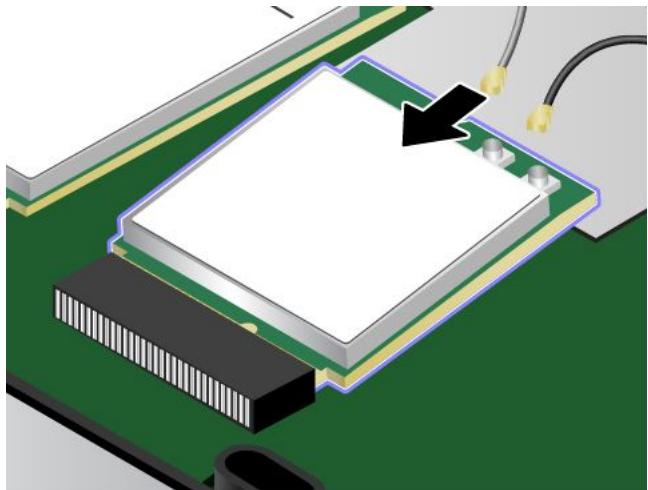

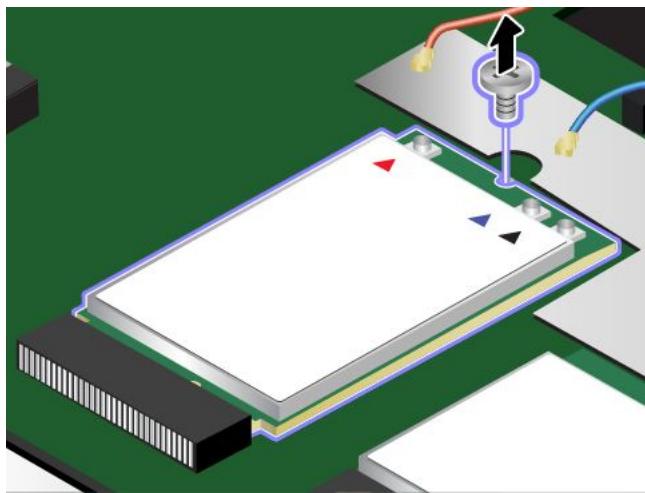

7. Retirez doucement la carte réseau étendu sans fil hors de son emplacement.
11. Réinstallez le cache de la base. Voir « Remplacement du cache de la base » à la page 79. Chapitre 6. Remplacement de périphériques
DANGER Pendant un orage, ne procédez à aucune connexion ou déconnexion du câble de la prise téléphonique murale.

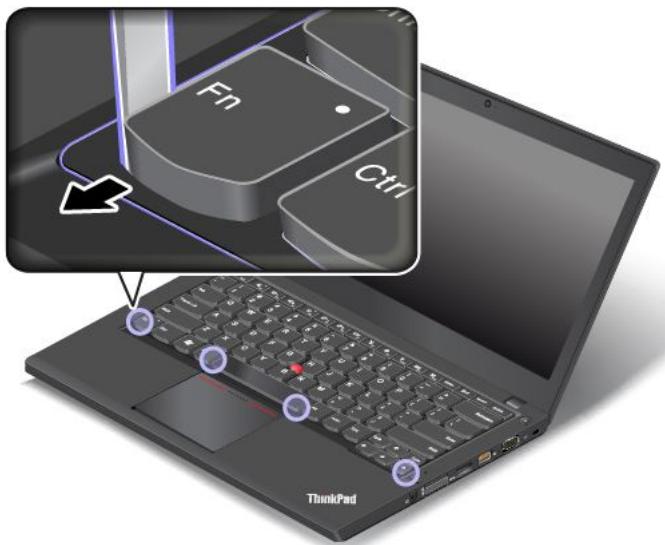

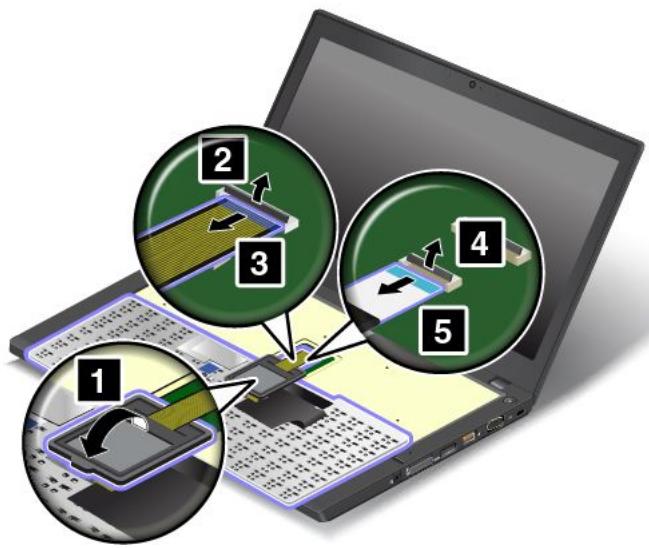

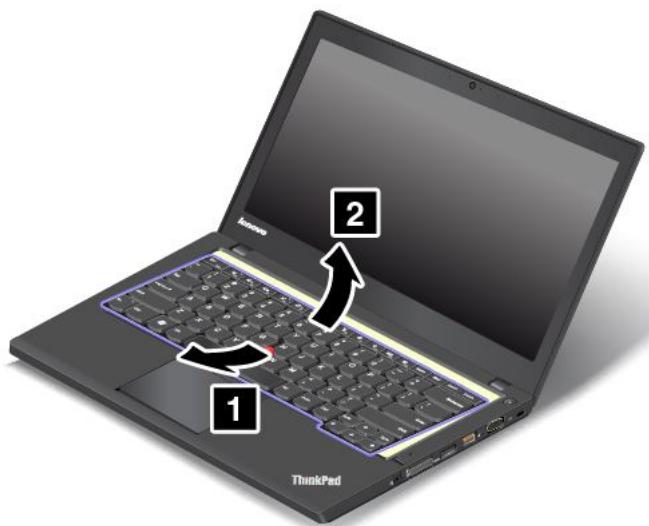

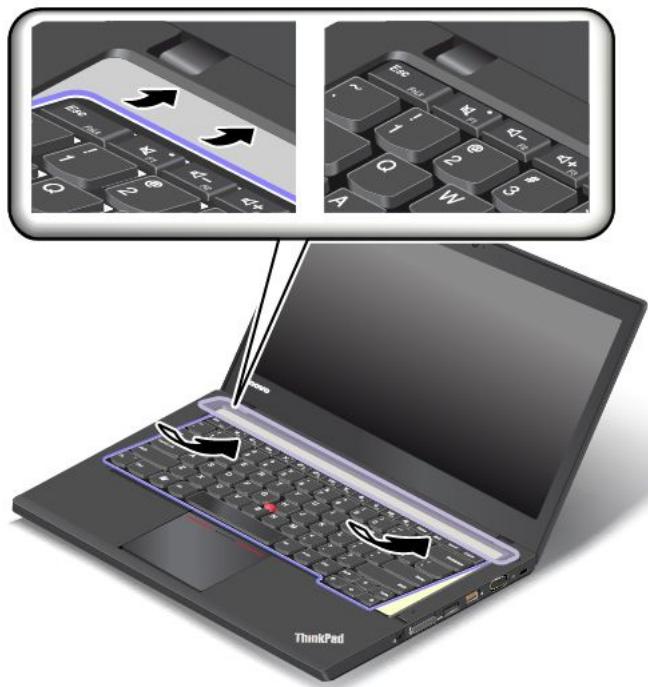

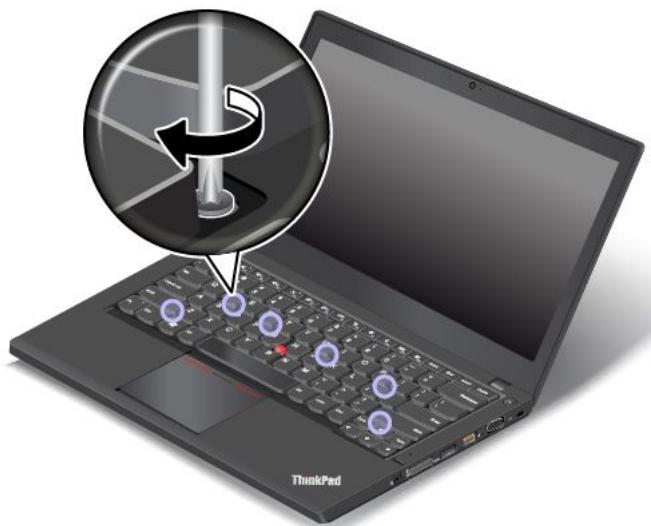

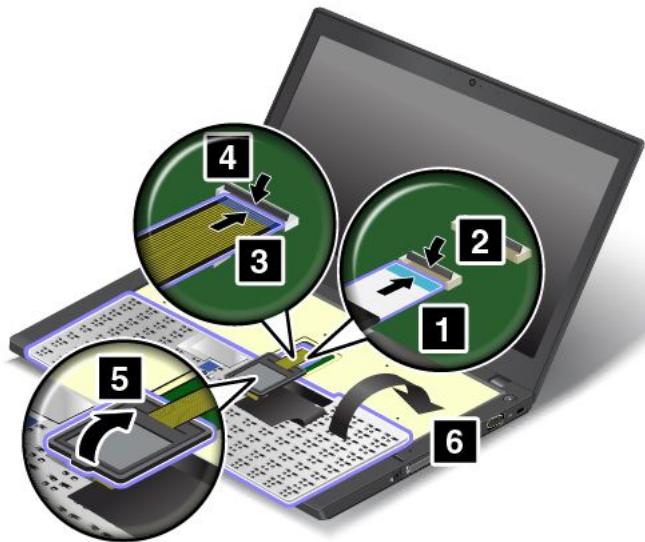

Pour retirer le clavier, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 3. Récupérez l'outil spécial clavier dans l'emballage du nouveau clavier. L'illustration suivante représente un outil spécial clavier.

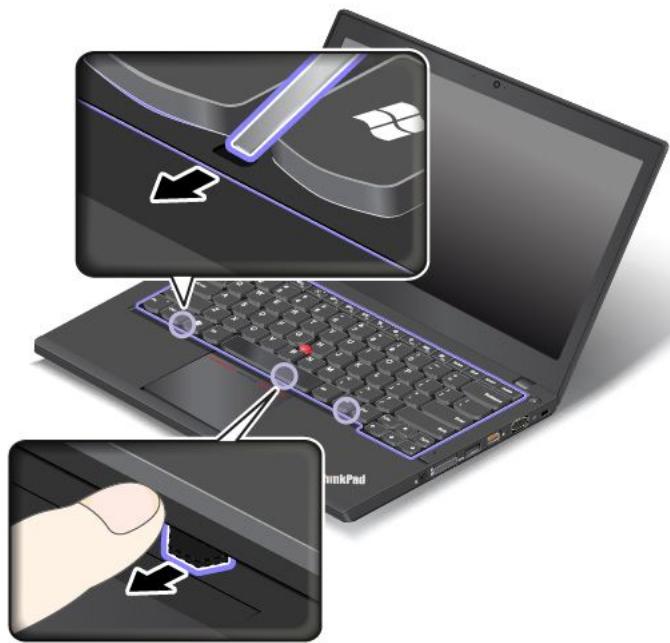

Remarque : Ne maintenez pas les touches enfoncées lorsque vous faites glisser le cadre du clavier, sinon ce dernier ne peut plus être déplacé.

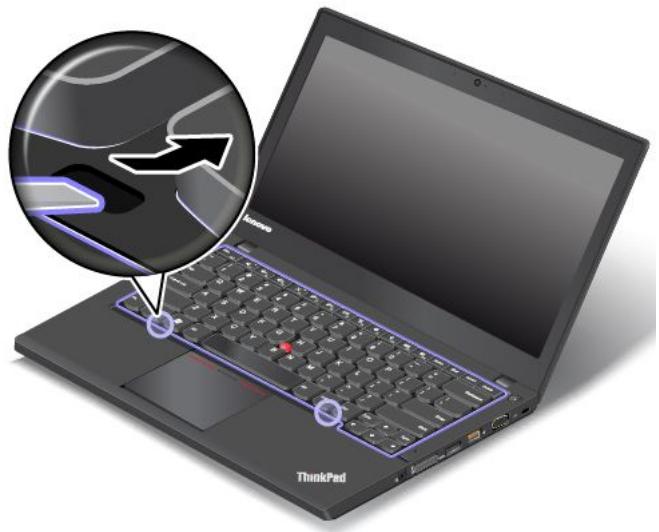

Remarque : Ne maintenez pas les touches enfoncées lorsque vous faites glisser le cadre du clavier, sinon ce dernier ne peut plus être déplacé.
Remplacement de la batterie à pile cellulaire Avant de commencer, imprimez ces instructions. DANGER Si la batterie à pile cellulaire n'est pas correctement remplacée, il existe un risque d'explosion. La batterie à pile cellulaire contient, en petite quantité, des substances toxiques. Afin d'éviter tout accident : • Ne remplacez la batterie que par une batterie du type recommandé par Lenovo. • N'exposez pas la batterie au feu. • Ne l'exposez pas à une chaleur excessive. • Ne l'exposez pas à l'eau. • Ne la mettez pas en court-circuit. • Ne la faites pas tombez et ne tentez pas de l'écraser, de la perforer ou de forcer dessus. Un mauvais traitement ou une mauvaise utilisation risque d'entraîner une surchauffe de la batterie pouvant se traduire par une émission de gaz ou de flammes émanant de la batterie ou de la batterie à pile cellulaire. Pour remplacer la batterie à pile cellulaire, procédez comme suit : 1. Désactivez la batterie intégrée. Voir « Désactivation de la batterie intégrée » à la page 75. 2. Rabattez l'écran de l'ordinateur et retournez ce dernier. 3. Retirez la batterie externe. Voir « Remplacement de la batterie externe » à la page 76. 4. Retirez le cache de la base. Voir « Remplacement du cache de la base » à la page 79. 5. Débranchez le connecteur
Vous pouvez vous les procurer auprès de Lenovo 24 heures sur 24, 7 jours sur 7 sur le Web. Il vous suffit pour cela d'une connexion Internet et d'une carte de crédit. Pour effectuer vos achats auprès de Lenovo, accédez au site Web suivant : http://www.lenovo.com/essentials

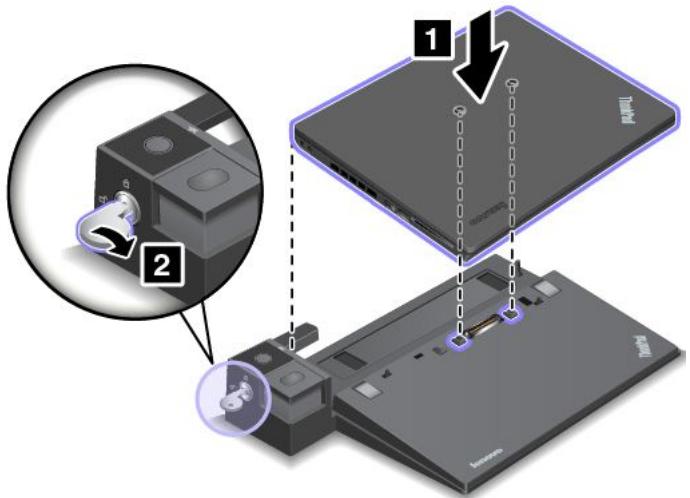

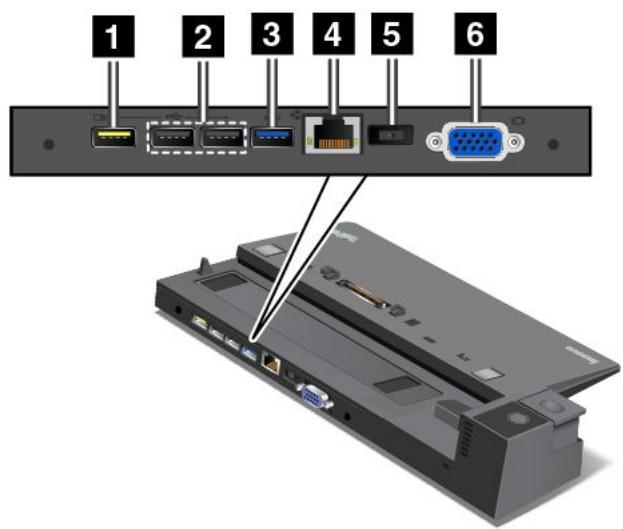

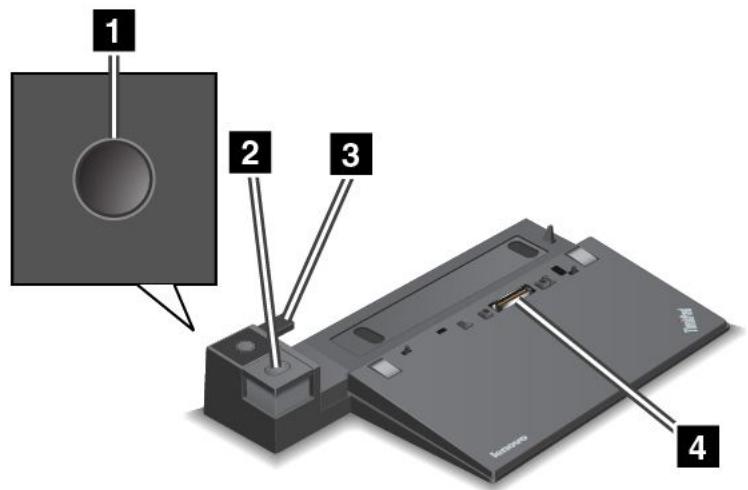

Vous pouvez brancher votre ordinateur sur l'une des stations d'accueil prises en charge pour augmenter votre capacité de travail. En fonction du modèle, votre ordinateur peut prendre en charge les stations d'accueil suivantes : • ThinkPad Basic Dock Cette rubrique présente les emplacements des connecteurs et commandes sur les stations d'accueil ThinkPad.

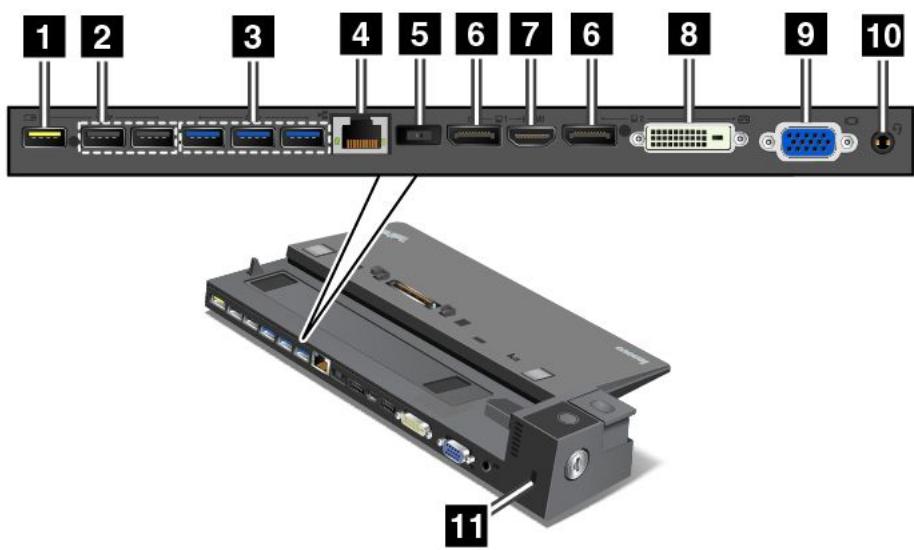

3,5 mm au connecteur audio pour écouter le son provenant de votre ordinateur. 10 Prise de sécurité : pour protéger votre station d'accueil contre le vol, vous pouvez utiliser un verrou avec câble de sécurité de type Kensington adapté à cette prise de sécurité pour fixer votre ordinateur à un bureau, une table ou tout autre point d'attache non permanent.

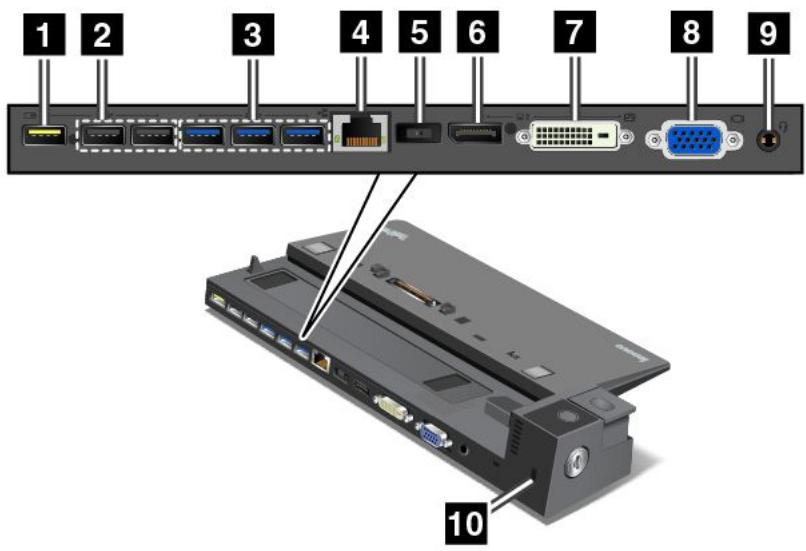

10 Connecteur audio : permet de connecter un casque équipé d'une prise 4 pôles de 3,5 mm au connecteur audio pour écouter le son provenant de votre ordinateur. 11 Prise de sécurité : pour protéger votre station d'accueil contre le vol, vous pouvez utiliser un verrou avec câble de sécurité de type Kensington adapté à cette prise de sécurité pour fixer votre station d'accueil à un bureau, une table ou tout autre point d'attache non permanent.

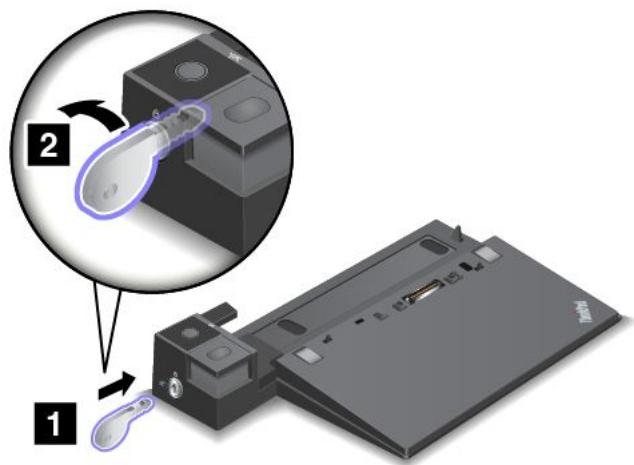

Tournez ensuite la clé de verrouillage du système en position verrouillée 2 .
Remarque : L'ordinateur passe en mode batterie lorsque vous l'insérez dans une station d'accueil non connectée au boîtier d'alimentation.

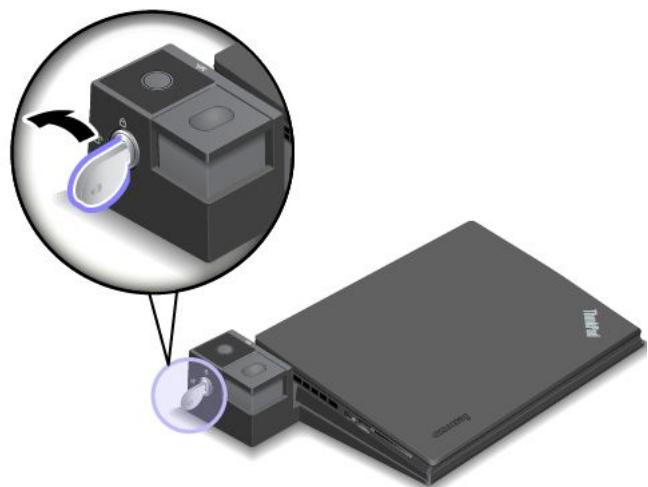

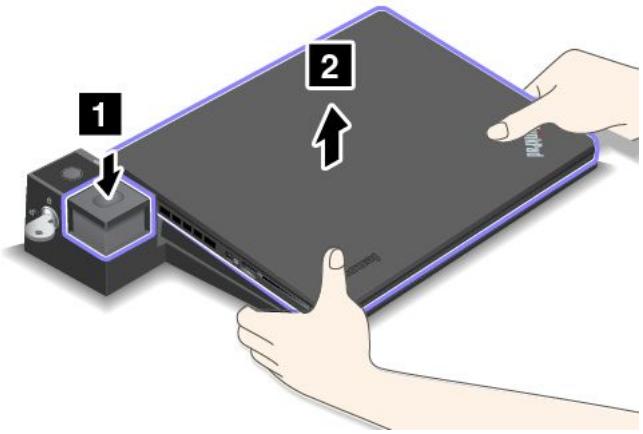

Pour déconnecter votre ordinateur d'une station d'accueil ThinkPad, procédez comme suit : Remarque : La station d'accueil ThinkPad Basic Dock ne permet pas de verrouiller le système. 3. Appuyez sur le bouton d'éjection jusqu'à ce que l'ordinateur se déplace vers le haut. Saisissez ensuite l'ordinateur par ses deux côtés, puis retirez-le.

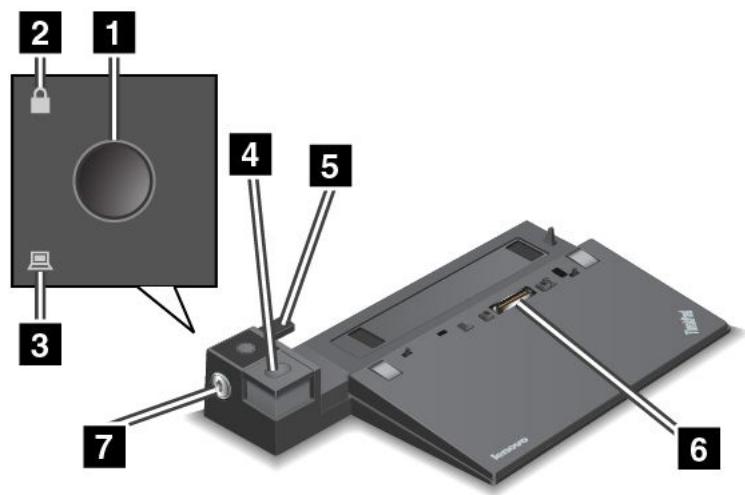

Pour le ThinkPad Pro Dock, si vous branchez deux écrans externes sur le connecteur DisplayPort et le connecteur DVI, le connecteur DVI est désactivé.

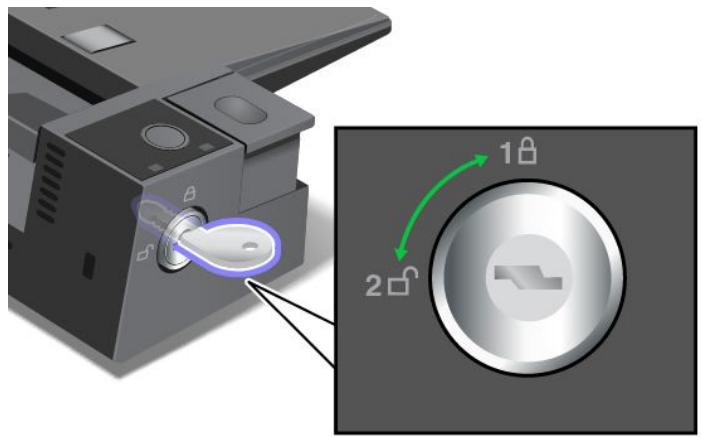

Comme indiqué dans l'illustration, la clé de verrouillage du système comporte deux positions.
• Lorsque la clé se trouve en position 1, le bouton d'éjection de la station d'accueil est verrouillé et vous ne pouvez pas retirer votre ordinateur. Le voyant de verrouillage par clé est allumé lorsque le bouton d'éjection est verrouillé. Le câble de sécurité est verrouillé. • Lorsque la clé se trouve en position 2, le bouton d'éjection de la station d'accueil est déverrouillé et vous pouvez retirer votre ordinateur. Le voyant de verrouillage par clé est éteint lorsque le bouton d'éjection est déverrouillé. Le câble de sécurité est verrouillé.
1. Copiez tous les sous-répertoires et fichiers contenus dans le répertoire C:\SWTOOLS sur une unité de stockage amovible. • Les fichiers supplémentaires du système d'exploitation Windows 7 se trouvent dans le répertoire C:\SWTOOLS\OSFIXES. • Les pilotes de périphérique sont dans le répertoire C:\SWTOOLS\DRIVERS. • Les logiciels préinstallés se trouvent dans le répertoire C:\SWTOOLS\APPS. 2. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111. 3. Sélectionnez Startup ➙ UEFI/Legacy Boot. Procédez ensuite de l'une des façons suivantes : • Pour installer le système d'exploitation Windows 7 (32 bits), sélectionnez Legacy Only ou Both. • Pour installer le système d'exploitation Windows 7 (64 bits) en mode Legacy, sélectionnez Legacy Only. • Pour installer le système d'exploitation Windows 7 (64 bits) en mode UEFI, sélectionnez UEFI Only. 4. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Cliquez sur Yes pour enregistrer la configuration et quitter le programme ThinkPad Setup. 5. Insérez le DVD d'installation du système d'exploitation Windows 7 dans l'unité de disque optique, puis redémarrez l'ordinateur. 6. Restaurez le répertoire C:\SWTOOLS que vous avez sauvegardé avant d'installer le système d'exploitation Windows 7. 7. Installez les pilotes de périphérique. Voir « Installation de pilotes de périphérique » à la page 111.
Remarque : Après avoir installé le système d'exploitation, vous ne devez pas modifier le paramètre UEFI/Legacy Boot d'origine dans le programme ThinkPad Setup. Sinon, le système d'exploitation ne démarrera pas correctement. Lorsque vous installez le système d'exploitation Windows 7, vous pouvez avoir besoin des codes pays ou région suivants : Pays ou région
2. Sélectionnez Startup ➙ Boot pour afficher le sous-menu Boot Priority Order. 3. Sélectionnez l'unité qui contient le programme d'installation de Windows 8 ou Windows 8.1, par exemple USB HDD. 4. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Cliquez sur Yes pour enregistrer la configuration et quitter le programme ThinkPad Setup. 5. Connectez l'unité qui contient le programme d'installation de Windows 8 ou Windows 8.1 à l'ordinateur, puis redémarrez ce dernier. 6. Installez les modules de correction pour Windows 8 ou Windows 8.1. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse suivante : http://support.microsoft.com/. Tapez le numéro du module de correction dans la zone de recherche, puis cliquez sur Search (Rechercher).
Lorsque vous installez le système d'exploitation Windows 8 ou Windows 8.1, vous pouvez avoir besoin de l'un des codes pays ou région suivants : Pays ou région
Windows 7, vous devez télécharger et installer le pilote USB 3.0 pour utiliser le connecteur USB 3.0. Pour télécharger la dernière version de pilotes de périphérique, procédez comme suit : 1. Accédez à la page suivante : http://www.lenovo.com/ThinkPadDrivers. 2. Cliquez sur le nom de produit de votre ordinateur pour afficher tous les pilotes de périphérique correspondants. 3. Sélectionnez les pilotes de périphérique dont vous avez besoin et suivez les instructions à l'écran. Attention : Ne téléchargez pas les pilotes de périphérique à partir du site Web Windows Update. Téléchargez systématiquement ces pilotes sur le site Web suivant : http://www.lenovo.com/ThinkPadDrivers Si vous utilisez Windows 7, vous trouverez également ces pilotes de périphérique dans le répertoire C:\SWTOOLS\DRIVERS situé sur votre unité de disque dur ou votre unité SSD. Pour plus d'informations, voir « Réinstallation des pilotes de périphérique et des programmes préinstallés » à la page 69.
Le programme ThinkPad Setup permet de sélectionner différentes configurations d'installation pour votre ordinateur en configurant le système BIOS. Pour configurer le système BIOS de votre ordinateur, procédez comme suit : 1. Redémarrez l'ordinateur. Lorsque le logo ThinkPad s'affiche à l'écran, appuyez sur F1 pour démarrer le programme ThinkPad Setup. Chapitre 8. Configuration avancée
2. Utilisez les touches de déplacement du curseur pour sélectionner un onglet ou localiser une option, que vous pouvez ensuite sélectionner en appuyant sur Entrée. Un sous-menu s'affiche alors. Remarque : Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes. 3. Définissez la valeur d'une option en procédant comme suit : • Pour passer à une valeur supérieure, appuyez sur la touche F6. • Pour passer à une valeur inférieure, appuyez sur la touche F5. Remarque : Les valeurs par défaut apparaissent en gras. 4. Pour modifier d'autres configurations, appuyez sur la touche Echap pour quitter le sous-menu et retourner au menu principal. 5. Une fois la configuration terminée, appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Cliquez sur Yes pour enregistrer la configuration et quitter le programme ThinkPad Setup. Vous pouvez également sélectionner l'onglet Restart dans le menu ThinkPad Setup, puis redémarrer le système en utilisant l'une des options fournies. Remarque : Vous pouvez appuyer sur F9 pour restaurer les paramètres par défaut.
Lorsque vous accédez au programme ThinkPad Setup, le menu Main s'affiche tout d'abord comme suit : • UEFI BIOS Version Option de sous-menu
Si vous sélectionnez AC and Battery, la fonction Wake on LAN est activée avec n'importe quelle source d'alimentation. Remarques : • Le boîtier d'alimentation est indispensable pour un Wake on LAN de type paquet magique. • La fonction Wake on LAN ne fonctionne pas lorsqu'un mot de passe d'accès au disque dur est défini. Ethernet LAN Option ROM (pour le mode d'amorçage Legacy Only ou Both avec Legacy first) Permet de sélectionner l'ordre de priorité de Network Stack pour le mode d'amorçage UEFI PXE Boot.
(veille, hibernation ou hors tension). Si vous sélectionnez Enabled, les périphériques USB externes peuvent être chargés via des connecteurs USB même lorsque le système est en mode hibernation ou hors tension et fonctionne sur batterie. Définissez le mode du contrôleur USB 3.0 pour les ports partagés entre contrôleurs USB 2.0 et USB 3.0. Si vous sélectionnez Auto, vous pouvez connecter et acheminer les ports USB 3.0 ou USB 2.0 appropriés. Si vous sélectionnez Enabled, le mode USB 3.0 est activé et pris en charge dans le système d'exploitation. Si vous sélectionnez Disabled, le contrôleur USB 3.0 est désactivé et masqué. Les connecteurs USB 3.0 fonctionnent comme des connecteurs USB 2.0.
Ctrl, et inversement.
Setup. Digital on ThinkPad correspond au mini-connecteur DisplayPort sur votre ordinateur. Display on dock correspond au connecteur DisplayPort, DVI ou VGA sur une station d'accueil.
Remarque : chaque mode affecte le volume sonore du ventilateur, la température et les performances.
Enabled, le système est mis sous tension si le boîtier d'alimentation est branché. Lorsque le système est en mode hibernation, il reprend son activité normale.
Technology économie d'énergie après la durée spécifiée en mode veille. La reprise du mode de fonctionnement normal ne nécessite alors que quelques secondes.
• No Management Technology) est configuré et des éléments de configuration supplémentaires sont indiqués dans la configuration MEBx (Management Engine BIOS Extension).
Remarque : Vous pouvez accéder au menu MEBx Setup en appuyant sur la combinaison de touches Ctrl+P dans la fenêtre Startup Interrupt Menu. Pour afficher la fenêtre Startup Interrupt Menu, appuyez sur le bouton noir ou sur la touche Entrée lors de l'autotest à la mise sous tension (POST). CIRA Timeout
Remarque : La valeur par défaut est 60 secondes. Si vous sélectionnez 0, utilisez 60 secondes comme valeur de délai d'attente par défaut. Si vous sélectionnez 255, le délai d'attente pour l'établissement d'une connexion est illimité.
Pour modifier la date ou l'heure de votre ordinateur, sélectionnez l'onglet Date/Time dans le menu ThinkPad Attention : Les configurations par défaut sont déjà optimisées. Si vous ne modifiez pas correctement les configurations, vous risquez d'obtenir des résultats inattendus. Tableau 5. Eléments du menu Security Option de menu
ThinkPad Setup contre toute modification par un utilisateur ne possédant pas le mot de passe superviseur. Par défaut, cette fonction est définie sur Disabled. Si vous définissez le mot de passe superviseur et activez cette fonction, vous seul pouvez modifier les options dans ThinkPad Setup. Si vous sélectionnez et activez la fonction Password at unattended boot, une invite de mot de passe s'affiche lorsque l'ordinateur est mis sous tension à partir d'un état hors tension ou hibernation par un événement tel que l'appel de la fonction Wake on LAN. Si vous sélectionnez Disabled, aucune invite de mot de passe ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentification utilisateur sur le système d'exploitation. Si vous sélectionnez et activez la fonction Password at restart, une invite de mot de passe s'affiche lorsque vous redémarrez l'ordinateur. Si vous sélectionnez Disabled, aucune invite de mot de passe ne s'affiche ; l'ordinateur continue d'être exécuté et charge le système d'exploitation. Pour éviter tout accès illicite, définissez l'authentification utilisateur sur le système d'exploitation.
échoue, vous pouvez quand même démarrer l'ordinateur en entrant un mot de passe. Si vous avez sélectionné Normal, entrez un mot de passe à la mise sous tension ou un mot de passe superviseur. Si vous avez sélectionné High, entrez un mot de passe superviseur. Active ou désactive l'authentification par mot de passe. Cette option s'affiche lorsque le mode de sécurité élevé est sélectionné. Cette option vous permet d'effacer toutes les données liées aux empreintes digitales stockées dans le lecteur d'empreintes digitales et de réinitialiser les paramètres par défaut. Ainsi, les fonctions de sécurité à la mise sous tension activées précédemment ne fonctionneront pas. Elles devront être réactivées dans le logiciel Fingerprint Manager Pro.
Option de menu Inactive, l'option Security Chip est visible mais n'est pas opérationnelle. Si vous sélectionnez Disabled, l'option Security Chip est masquée et n'est pas opérationnelle. Cette option s'affiche lorsque Security Chip est activé. Permet d'activer ou de désactiver les options de génération de rapports sur la sécurité suivantes : • BIOS ROM String Reporting (Windows 7) ou UEFI ROM String Reporting (Windows 8 et Windows 8.1) : chaîne de texte du BIOS. • CMOS Reporting : données CMOS • NVRAM Reporting : données de sécurité stockées dans l'Asset ID
VMM (Virtual Machine Monitor) peut utiliser les fonctions matérielles supplémentaires fournies par Intel Virtualization Technology. Intel VT-d correspond à la technologie de virtualisation Intel pour E-S en accès direct. Lorsque cette option est activée, un gestionnaire de mémoire virtuelle peut utiliser l'infrastructure de la plateforme pour une virtualisation des opérations d'entrée-sortie. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique de réseau local Ethernet. Si vous sélectionnez Enabled, vous pouvez utiliser la connexion au réseau local sans fil. Si vous sélectionnez Enabled, vous pouvez utiliser le périphérique de réseau étendu sans fil. Si vous sélectionnez Enabled, vous pouvez utiliser les périphériques Bluetooth. Si vous sélectionnez Enabled, vous pouvez utiliser les connecteurs USB. Si vous sélectionnez Enabled, vous pouvez utiliser les logements pour carte mémoire. Si vous sélectionnez Enabled, vous pouvez utiliser les logements pour carte à puce. Si vous sélectionnez Enabled, vous pouvez utiliser la caméra intégrée. Si vous sélectionnez Enabled, vous pouvez utiliser les micros (interne, externe ou intégré).
Si une fraude est détectée, le mot de passe superviseur est requis pour démarrer le système. Bottom Cover Tamper Detection ne prendra pas effet tant que le mot de passe superviseur n'est pas activé. Permet d'activer ou de désactiver l'interface UEFI BIOS pour activer le module Intel AT qui est un service anti-vol d'Intel facultatif. Remarque : Si vous réglez l'activation du module Intel AT sur Permanently Disabled, vous ne pourrez plus réactiver ce paramètre par la suite. Cette option ne s'affiche que si la fonction anti-vol est activée. L'écran Intel d'interruption anti-vol s'affiche au prochain démarrage pour passer en mode Veille.
Disabled, vous ne pourrez plus le réactiver ensuite.
Sélectionnez Disabled pour autoriser tous les systèmes d'exploitation à s'exécuter lors de l'amorçage. Indique le mode de fonctionnement du système.
Secure Boot Mode Tous les paramètres Secure Boot personnalisés sont supprimés et la clé de plateforme par défaut est rétablie, ainsi que les bases de données de signatures d'origine, y compris le certificat pour les systèmes d'exploitation Windows 8 et 8.1.
Pour modifier les paramètres de démarrage de votre ordinateur, sélectionnez l'onglet Startup dans le menu ThinkPad Setup. Attention : • Une fois la séquence d'amorçage modifiée, veillez à sélectionner un périphérique approprié lorsque vous effectuez une copie, un enregistrement ou un formatage. Sinon, vous risquez de supprimer vos données. • Si vous utilisez le chiffrement de lecteur BitLocker, ne modifiez pas la séquence d'amorçage. Le chiffrement de lecteur BitLocker verrouille l'ordinateur au démarrage lorsqu'il détecte une modification de la séquence d'amorçage. Pour modifier temporairement la séquence d'amorçage afin que l'ordinateur démarre à partir d'une unité spécifique, procédez comme suit : 1. Eteignez l'ordinateur. 2. Allumez l'ordinateur. Lorsque le logo ThinkPad s'affiche, appuyez sur F12. 3. Sélectionnez le périphérique à partir duquel vous souhaitez que l'ordinateur démarre. Remarque : Le menu Boot s'affiche si le système ne peut pas démarrer à partir d'un périphérique ou si le système d'exploitation est introuvable. Le tableau suivant énumère les options du menu Startup. Les valeurs par défaut apparaissent en gras. Remarque : Certaines options ne s'affichent dans le menu que si l'ordinateur prend en charge les fonctions correspondantes. Tableau 6. Options de menu Startup Option de menu
Remarque : Si vous sélectionnez UEFI Only, le système ne peut pas être lancé depuis des périphériques amorçables qui ne disposent d'aucun système d'exploitation activé dans l'interface UEFI. Le module de support de compatibilité (CSM) est requis pour amorcer le système d'exploitation existant. Si vous sélectionnez UEFI Only, CSM Support est sélectionnable. Pour les modes Both ou Legacy Only, le CSM Support n'est pas sélectionnable.
Menu s'affiche. Si vous sélectionnez Enabled, la séquence de priorité d'amorçage est verrouillée en vue d'une utilisation ultérieure.
• Exit Discarding Changes : permet de redémarrer le système après avoir annulé les modifications. • Load Setup Defaults : permet de restaurer les paramètres par défaut de votre ordinateur. Remarque : Activez OS Optimized Defaults pour répondre aux critères de certification de Microsoft Windows 8 ou Windows 8.1. Lorsque vous modifiez ce paramètre, d'autres paramètres sont modifiés automatiquement, notamment CSM Support, UEFI/Legacy Boot, Secure Boot et Secure RollBack Prevention. • Discard Changes : permet d'annuler les modifications. • Save Changes : permet de sauvegarder les modifications. Lorsque vous installez un nouveau programme, un pilote de périphérique ou un dispositif matériel, vous pouvez être invité à mettre à jour le système UEFI BIOS. Pour obtenir les instructions concernant la mise à jour du système UEFI BIOS, accédez au site Web suivant : http://www.lenovo.com/ThinkPadDrivers
Cette rubrique s'adresse principalement aux administrateurs réseau. Votre ordinateur offre une souplesse de gestion qui vous permet de réaffecter les ressources en fonction de vos besoins pour vous aider à atteindre vos objectifs professionnels. Cette souplesse de gestion, également connue sous le nom de coût total de possession (TCO) vous permet de faire fonctionner des ordinateurs client à distance de la même façon que votre propre ordinateur. Vous pouvez par exemple mettre un ordinateur client sous tension, formater une unité de disque dur et installer des programmes. Une fois l'ordinateur configuré et opérationnel, les fonctions et logiciels intégrés à l'ordinateur client ou accessibles via le réseau vous permettent de le gérer. Interface DMI Le système UEFI BIOS de votre ordinateur prend en charge l'interface System Management BIOS (SMBIOS) Reference Specification, version 2.7.1. L'interface SMBIOS fournit certaines informations relatives aux composants matériels de votre système. Le système UEFI BIOS fournit ses propres paramètres ainsi que des données relatives aux périphériques reliés à la carte mère. Les normes d'accès aux informations du BIOS sont définies dans la spécification SMBIOS.
Remarque : Si l'ordinateur est mis sous tension via la fonction Wake on LAN, la séquence Network Boot est utilisée pour démarrer l'ordinateur. EEPROM Asset ID L'EEPROM Asset ID contient des informations sur l'ordinateur, notamment sur sa configuration et les numéros de série des principaux composants. Il comporte également des zones vierges que vous pouvez utiliser pour entrer et enregistrer les informations relatives aux utilisateurs de votre réseau.
Pour que votre administrateur réseau puisse contrôler votre ordinateur à distance, paramétrez les fonctions de gestion de systèmes suivantes dans le programme ThinkPad Setup : • Wake on LAN • Séquence Network Boot • Mise à jour de la mémoire Flash Remarque : Si vous avez défini un mot de passe superviseur, il vous est demandé lorsque vous lancez le programme ThinkPad Setup. Activation ou désactivation de la fonction Wake on LAN Lorsque la fonction Wake on LAN est activée sur un ordinateur connecté à un réseau local, l'administrateur réseau peut démarrer l'ordinateur à distance à partir d'une console de gestion en utilisant un programme de gestion de réseaux à distance. Pour activer ou désactiver la fonction Wake on LAN, procédez comme suit : 1. Accédez au programme ThinkPad Setup. Voir « Utilisation du programme ThinkPad Setup » à la page 111. 2. Sélectionnez Config ➙ Network. Le sous-menu Network s'affiche. 3. Sélectionnez une option correspondante pour la fonction Wake on LAN. 4. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Cliquez sur Yes pour enregistrer la configuration et quitter le programme ThinkPad Setup.
2. Sélectionnez Startup ➙ Network Boot. La liste des périphériques d'amorçage s'affiche. 3. Sélectionnez un périphérique d'amorçage pour l'amorcer en priorité. 4. Appuyez sur F10. Une fenêtre de confirmation de la configuration s'affiche. Cliquez sur Yes pour enregistrer la configuration et quitter le programme ThinkPad Setup. Remarque : Vous pouvez appuyer sur F9 pour restaurer les paramètres par défaut. Vérification des conditions requises pour les mises à jour flash Les programmes de votre ordinateur peuvent être mis à jour à distance par un administrateur réseau si les conditions suivantes sont réunies : • L'ordinateur doit être démarré à partir du réseau local. • L'ordinateur doit être démarré dans l'environnement PXE (Preboot eXecution Environment). • Un programme de gestion de réseaux doit être installé sur l'ordinateur utilisé par l'administrateur réseau.
Cette rubrique fournit les conseils suivants pour vous aider à éviter les problèmes informatiques : • Si votre ordinateur est doté d'une unité de disque dur et d'une unité SSD M.2, il n'est pas conseillé d'utiliser l'unité SSD M.2 comme périphérique amorçable. L'unité SSD M.2 est conçue et développée uniquement pour servir de «cache». La fiabilité de l'unité SSD M.2 n'est pas garantie si vous l'utilisez comme périphérique amorçable. • Vérifiez de temps en temps la capacité de votre disque dur. Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible. Pour vérifier la capacité de votre unité de disque dur, procédez comme suit : – Windows 7 : cliquez sur Démarrer ➙ Ordinateur. – Windows 8 et Windows 8.1 : ouvrez l'Explorateur de fichiers et cliquez sur Ordinateur. • Videz régulièrement la corbeille. • Pour améliorer la recherche des données et les temps de lecture, exécutez régulièrement l'outil de défragmentation de disque sur votre unité de disque dur. • Pour libérer de l'espace disque, désinstallez les programmes qui ne sont pas utilisés. Remarque : Recherchez également les programmes en double ou les versions qui se chevauchent. • Nettoyez votre Boîte de réception, ainsi que vos dossiers Envoyé et Supprimé dans votre programme client de courrier électronique. • Effectuez une sauvegarde de vos données au moins une fois par semaine. Si des données critiques sont présentes, il est judicieux d'effectuer une sauvegarde quotidienne. Lenovo met à disposition un grand nombre d'options de sauvegarde pour votre ordinateur. Des unités de disque optique réinscriptibles sont disponibles pour la plupart des machines et peuvent être facilement installées. • Programmez des restaurations système pour créer régulièrement une image instantanée. Pour plus d'informations sur la restauration du système, voir Chapitre 5 « Présentation générale de la récupération » à la page 65. • Si besoin est, mettez à jour les pilotes de périphérique et le système UEFI BIOS. • Etablissez un profil à partir de votre machine en vous connectant à l'adresse http://www.lenovo.com/support afin de vous tenir informé des nouveaux pilotes ou de leur révision. • Prenez soin de toujours installer les dernières mises à jour de pilote de périphérique sur votre matériel non Lenovo. Lisez les notes d'informations des pilotes de périphérique avant la mise à jour, pour toute question de compatibilité et pour visualiser les incidents connus. • Gardez un historique. Les entrées peuvent inclure des changements majeurs au niveau du matériel ou des logiciels, des mises à jour de pilotes, ainsi que les incidents mineurs rencontrés et leur solution.
– Ouvrez ThinkPad Setup et chargez les paramètres par défaut. – Redémarrez l'ordinateur et démarrez l'opération de récupération. – Si votre ordinateur utilise des disques en tant que support de récupération, ne retirez pas le disque de l'unité avant d'y être invité. • Pour les problèmes susceptibles d'être liés à l'unité de disque dur, reportez-vous à la section « Diagnostic des incidents » à la page 135, puis exécutez un test de diagnostic de l'unité avant d'appeler le centre de support client. Si l'ordinateur ne démarre pas, téléchargez les fichiers permettant de créer un support amorçable d'autotest à partir du site Web suivant : http://www.lenovo.com/hddtest. Exécutez le test et enregistrez les messages ou codes d'erreur. Si le test renvoie un code ou un message d'erreur défectueux, appelez le centre de support et tenez-vous prêt à fournir ces codes ou messages, devant l'ordinateur. Un technicien vous aidera. • Le cas échéant, vous pouvez trouver les informations de contact du centre de support client de votre pays ou région à l'adresse suivante : http://www.lenovo.com/support/phone. Lorsque vous appelez le centre de support client, munissez-vous du modèle de la machine, du numéro de série, et ayez l'ordinateur à portée de main. Si l'ordinateur renvoie des codes d'erreur, l'écran d'erreur ou le message qui s'affiche peut également être utile.
Les pilotes de périphérique sont des programmes qui contiennent des instructions que le système d'exploitation utilise pour « faire fonctionner » une certaine partie du matériel. Chaque composant du matériel dispose de son propre pilote. Si vous ajoutez un nouveau composant, le système d'exploitation devra connaître la manière de faire fonctionner ce matériel. Après avoir installé le pilote, le système d'exploitation peut reconnaître le composant du matériel et comprendre son utilisation. Remarque : Les pilotes sont des programmes et comme tout fichier de votre ordinateur, ils peuvent être altérés et ne pas fonctionner correctement. Il n'est pas toujours nécessaire de télécharger les derniers pilotes. Cependant, il est préférable de télécharger le dernier pilote d'un composant si vous remarquez une diminution de ses performances ou si vous avez ajouté un nouveau composant. Ainsi, le pilote ne pourra pas être incriminé dans la baisse des performances. Obtention des pilotes les plus récents à partir du site Web Vous pouvez télécharger et installer des pilotes de périphériques mis à jour en vous connectant au site Web Lenovo et en procédant comme suit : 1. Accédez à la page suivante : http://www.lenovo.com/ThinkPadDrivers. 2. Sélectionnez l'entrée correspondant à votre ordinateur, puis suivez les instructions à l'écran pour télécharger et installer le logiciel approprié. Obtention des pilotes les plus récents à l'aide du programme System Update Le programme de mise à jour du système (System Update) permet de maintenir à jour les logiciels installés sur votre ordinateur. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargés à partir du site Web de support Lenovo. Les modules de mise à jour peuvent contenir des applications, des pilotes de périphérique, des mémoires Flash UEFI BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web de support Lenovo, il détecte automatiquement le type et le modèle de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update
Pour rester fiable le plus longtemps possible dans des conditions normales d'utilisation, votre ordinateur exige le respect des consignes qui suivent. Suivez les conseils importants qui figurent dans cette rubrique afin de tirer le meilleur parti de votre ordinateur. Emplacement et conditions de travail • Conservez les emballages hors de portée des enfants pour éviter tout risque de suffocation. • N'approchez pas l'ordinateur d'un aimant, d'un téléphone portable activé, d'un appareil électrique ou d'un haut-parleur (respectez une distance d'au moins 13 cm). • Evitez d'exposer votre ordinateur à des températures extrêmes (inférieures à 5 °C ou supérieures à 35 °C). • Certains appareils, tels que des ventilateurs de bureau portables ou des purificateurs d'air, peuvent produire des ions négatifs. Si un ordinateur est à proximité d'un tel appareil et s'il est exposé pendant un certain laps de temps à de l'air contenant des ions négatifs, il peut être chargé d'électricité statique. Cette charge peut passer par vos mains lorsque vous touchez le clavier ou d'autres parties de l'ordinateur, ou encore par les connecteurs des périphériques d'entrée-sortie raccordés à l'ordinateur. Même si ce type de décharge électrostatique s'oppose à une décharge émise par votre corps ou un vêtement, elle présente le même risque pour le bon fonctionnement d'un ordinateur. Votre ordinateur est conçu et fabriqué pour réduire les effets de la charge électrostatique. Une charge électrostatique dépassant une certaine limite peut toutefois augmenter le risque de décharge électrostatique. Par conséquent, lors de l'utilisation de l'ordinateur à proximité d'un appareil susceptible de produire des ions négatifs, prêtez particulièrement attention aux éléments suivants : • Evitez d'exposer directement votre ordinateur à de l'air provenant d'un appareil pouvant produire des ions négatifs. • Gardez votre ordinateur et les périphériques associés aussi loin que possible d'un tel appareil. • Dans la mesure du possible, mettez votre ordinateur à la masse pour sécuriser la décharge électrostatique. Remarque : Tous les équipements de ce type ne sont pas générateurs d'une charge électrostatique importante. Manipulez votre ordinateur avec soin • Evitez de placer des objets (même du papier) entre l'écran et le clavier ou sous le repose-mains. • L'écran de votre ordinateur est conçu pour être ouvert et utilisé à un angle légèrement supérieur à 90 degrés. N'ouvrez pas l'écran au-delà de 180 degrés ; vous risqueriez d'endommager la charnière de l'ordinateur. Chapitre 9. Prévention des incidents
Portez votre ordinateur en le tenant correctement • Avant de déplacer votre ordinateur, veillez à enlever tout support et à débrancher toutes les unités ainsi que les cordons et les câbles. • Pour soulever l'ordinateur ouvert, tenez-le par sa base. Ne soulevez pas l'ordinateur par l'écran. Manipulez avec précaution les supports et les unités de stockage • Lorsque vous installez l'unité de disque dur ou l'unité SSD, suivez les instructions fournies en évitant toute pression inutile sur le matériel. • Mettez votre ordinateur hors tension lorsque vous remplacez l'unité de disque dur ou l'unité SSD. • Après avoir remplacé l'unité de disque dur ou l'unité SSD principale, replacez le cache du logement. • Rangez les unités externes et amovibles de disque dur ou de disque optique dans les coffrets ou boîtiers appropriés lorsque vous ne les utilisez pas. • Avant d'installer une carte mémoire, comme par exemple une carte SD, une carte SDHC, une carte SDXC ou une MultiMediaCard, touchez une table en métal ou un objet métallique mis à la terre. Cela permet de réduire le niveau d'électricité statique présent dans votre corps. En effet, l'électricité statique peut endommager le périphérique. • Lors du transfert de données à partir d'une carte Flash Media, telle qu'une carte SD, ne mettez pas l'ordinateur en mode veille ou hibernation avant la fin du transfert, car cela pourrait endommager vos données. Définition des mots de passe • Veillez à ne pas oublier vos mots de passe. Si vous oubliez votre mot de passe superviseur ou votre mot de passe d'accès au disque dur, Lenovo ne pourra pas le réinitialiser et il vous faudra peut-être remplacer votre carte mère, votre unité de disque dur ou votre unité SSD. Bien utiliser le lecteur d'empreintes digitales Les actions suivantes risquent d'endommager le lecteur d'empreintes digitales ou de l'empêcher de fonctionner correctement : • Gratter la surface du lecteur d'empreintes digitales avec un objet dur et pointu. • Rayer la surface du lecteur d'empreintes digitales avec votre ongle ou un objet dur. • Utiliser ou toucher le lecteur d'empreintes digitales avec un doigt sale. Si vous observez l'un des cas de figure suivants, essuyez doucement la surface du lecteur d'empreintes digitales à l'aide d'un chiffon doux et sec non pelucheux : • La surface du lecteur d'empreintes digitales est sale ou tachée. • La surface du lecteur d'empreintes digitales est mouillée. • Il arrive souvent que le lecteur d'empreintes digitales ne parvienne pas à enregistrer ou authentifier votre empreinte digitale. Enregistrement de votre ordinateur • Enregistrez votre ordinateur ThinkPad auprès de Lenovo à l'adresse suivante : http://www.lenovo.com/register. Pour plus d'informations, voir « Enregistrement de votre ordinateur » à la page 19.
Nettoyez de temps en temps votre ordinateur en procédant comme suit : 1. Préparez un mélange de détergent ménager doux. Le détergent ne doit contenir ni poudre abrasive ni composants chimiques forts tels qu'un acide ou une substance alcaline. Diluez 1 volume de détergent dans 5 volumes d'eau. 2. Imbibez une éponge de détergent dilué. 3. Essorez l'éponge pour éliminer l'excédent de liquide. 4. Nettoyez le couvercle à l'aide de l'éponge, par mouvements circulaires et en veillant à ce que le liquide ne goutte pas. 5. Essuyez la surface pour retirer le détergent. 6. Rincez l'éponge à l'eau claire. 7. Essuyez le couvercle avec une éponge propre. 8. Essuyez à nouveau la surface avec un chiffon sec, doux et non pelucheux. 9. Attendez que la surface soit complètement sèche, puis retirez les fibres laissées par le chiffon. Entretien du clavier de l'ordinateur Pour nettoyer le clavier de votre ordinateur, procédez comme suit : 1. Imbibez un chiffon doux et propre d'alcool isopropylique dénaturé. Remarque : Evitez de vaporiser un produit de nettoyage directement sur le clavier. 2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches. 3. Laissez sécher. 4. Pour enlever les miettes ou la poussière qui se trouvent sous les touches, vous pouvez utiliser un soufflet pour appareil photo avec une brosse ou un sèche-cheveux en position froid. Nettoyage de l'écran Pour nettoyer l'écran de votre ordinateur, procédez comme suit : 1. Essuyez délicatement l'écran avec un chiffon sec, doux et non-pelucheux. Si l'écran présente une marque semblable à une rayure, il peut s'agir d'une tache provenant du clavier ou du bouton de pointage TrackPoint suite à une pression exercée sur le carter. 2. Essuyez délicatement la tache à l'aide d'un chiffon sec et doux. 3. Si la tache est toujours présente, humidifiez un chiffon doux et non pelucheux avec de l'eau ou un mélange composé à 50 % d'alcool isopropylique et à 50 % d'eau et ne contenant aucune impureté. Remarque : Evitez de vaporiser un produit de nettoyage directement sur le clavier. 4. Essorez le chiffon pour éliminer autant de liquide que possible. 5. Essuyez l'écran de nouveau, en veillant à ne pas faire couler de liquide dans l'ordinateur. 6. Séchez bien l'écran avant de refermer l'ordinateur.
Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système. Remarques : • Vous pouvez également télécharger le programme Lenovo Solution Center à l'adresse suivante : http://www.lenovo.com/diags. • Si vous utilisez un système d'exploitation Windows autre que Windows 7, Windows 8 ou Windows 8.1, vous trouverez les dernières informations relatives aux diagnostics de votre ordinateur à l'adresse suivante : http://www.lenovo.com/diagnose Si le système d'exploitation Windows 7 est installé sur votre ordinateur, lorsque vous configurez votre ordinateur, le programme Lenovo Solution Center vous invite à créer un support de récupération, que vous pouvez utiliser pour restaurer les paramètres d'usine par défaut de l'unité de disque dur. Pour plus d'informations, voir « Exécution d'opérations de sauvegarde et de récupération » à la page 66. Pour exécuter le programme Lenovo Solution Center, voir « Programmes Lenovo » à la page 14. Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center. Remarque : Si vous ne parvenez pas à identifier et résoudre vous-même l'incident après avoir exécuté le programme Lenovo Solution Center, sauvegardez et imprimez les fichiers journaux générés par le programme. Vous en aurez besoin lorsque vous contacterez un représentant du support technique Lenovo.
Si un incident survient sur votre ordinateur, un message ou un code d'erreur s'affiche généralement, ou un signal sonore est émis à la mise sous tension. Lorsque vous rencontrez un incident, reportez-vous aux sections correspondantes dans cette rubrique afin d'essayer de le résoudre par vous-même.
Imprimez dès maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement. Si votre ordinateur ne répond absolument plus (impossible d'utiliser le dispositif de pointage TrackPoint ou le clavier), procédez comme suit : 1. Maintenez l'interrupteur d'alimentation enfoncé pendant au moins 4 secondes pour éteindre l'ordinateur. © Copyright Lenovo 2013
Rebranchez le boîtier d'alimentation. Si l'ordinateur ne se rallume pas, passez à l'étape 3. Remarque : Si l'ordinateur démarre lorsqu'il est branché sur le secteur, mais qu'il ne démarre pas lorsque le boîtier d'alimentation est débranché, appelez le centre de support client. 3. Débranchez tous les périphériques externes de votre ordinateur (clavier, souris, imprimante, scanner, etc.). Répétez l'étape 2. Si cela échoue, passez à l'étape 4. Remarque : Les étapes suivantes nécessitent de retirer tous les composants de l'ordinateur sensibles à l'électricité statique. Assurez-vous que vous êtes correctement relié à la terre et débranchez toutes les sources d'alimentation de l'ordinateur. Si vous appréhendez de retirer les composants ou si vous avez des doutes à ce sujet, prenez contact avec le centre de support client. 4. Si l'ordinateur persiste à ne pas démarrer, appelez le centre de support client ; un spécialiste en assistance clientèle vous aidera.
Les risques de déversement de liquides sur le clavier de votre ThinkPad sont plus élevés que sur un ordinateur fixe. La plupart des liquides étant des conducteurs électriques, tout fluide qui entre en contact avec le clavier est une source potentielle de nombreux courts-circuits pouvant entraîner des dommages irréversibles sur votre ordinateur. Si un liquide est déversé accidentellement sur votre ordinateur, prenez les mesures suivantes : Attention : Assurez-vous qu'aucun liquide n'est susceptible de provoquer un court-circuit entre vous-même et le boîtier d'alimentation (si ce dernier est utilisé). Il est préférable de risquer la perte de quelques données ou d'un travail en cours en éteignant immédiatement votre ordinateur, plutôt que de risquer de rendre celui-ci inutilisable en le laissant allumé. 1. Débranchez immédiatement et avec précaution le boîtier d'alimentation. 2. Eteignez immédiatement l'ordinateur. Si l'ordinateur ne s'éteint pas, réinitialisez le système en insérant l'extrémité d'une aiguille ou un trombone déplié dans l'orifice de réinitialisation d'urgence. Pour localiser l'orifice de réinitialisation, reportez-vous à la section « Vue de dessous » à la page 6. Plus vite vous empêcherez le courant de traverser l'ordinateur, plus grandes seront vos chances d'éviter les dommages dus à des courts-circuits. 3. Attendez suffisamment longtemps pour que le liquide ait entièrement séché, puis remettez l'ordinateur sous tension. Remarque : Si vous souhaitez remplacer votre clavier, vous pouvez en acheter un nouveau.
• Message : 0177 : Données SVP incorrectes - Arrêtez la fonction d'autotest à la mise sous tension. Solution : Le total de contrôle du mot de passe superviseur de l'EEPROM est incorrect. La carte principale doit être remplacée. Faites réparer l'ordinateur. • Message : 0188 : Zone d'information de sérialisation RFID incorrecte Solution : Le total de contrôle EEPROM est incorrect (blocs 0 et 1). Faites remplacer la carte principale et redéfinir les numéros de série. Faites réparer l'ordinateur. • Message : 0189 : Zone d'information de configuration RFID incorrecte Solution : Le total de contrôle EEPROM est incorrect (blocs 4 et 5). Vous devez remplacer la carte système et réinstaller l'UUID (identificateur unique universel). Faites réparer l'ordinateur. • Message : 0190 : Très faible charge de la batterie Solution : L'ordinateur s'est mis hors tension car la batterie est déchargée. Branchez le boîtier d'alimentation sur l'ordinateur et chargez la batterie. • Message : 0191 : Sécurité du système - Demande de modification à distance non autorisée Solution : La modification de la configuration du système a échoué. Vérifiez l'opération à effectuer et faites un nouvel essai. Pour supprimer l'erreur, accédez au programme ThinkPad Setup. • Message : 0199 : Sécurité du système - Nombre de tentatives de saisie du mot de passe de sécurité dépassé. Solution : Ce message d'erreur s'affiche si vous entrez un mot de passe superviseur incorrect plus de trois fois. Vérifiez le mot de passe superviseur et recommencez. Pour supprimer l'erreur, accédez au programme ThinkPad Setup. • Message : 1802 : Une carte réseau non autorisée est connectée - Mettez la carte réseau hors tension et retirez-la. Solution : La carte réseau sans fil n'est pas prise en charge sur cet ordinateur. Retirez-la. • Message : 1820 : Plusieurs lecteurs d'empreintes digitales sont connectés. Solution : Eteignez et retirez tous les lecteurs d'empreintes digitales sauf celui que vous avez défini dans le système d'exploitation principal. • Message : 2100 : Erreur de détection sur HDD0 (disque dur principal) Solution : Le disque dur ne fonctionne pas. Faites réparer le disque dur. • Message : 2101 : Erreur de détection sur SSD1 (M.2) Solution : Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD. • Message : 2102 : Erreur de détection sur SSD2 (M.2) Solution : Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD. • Message : 2110 : Erreur de lecture sur HDD0 (disque dur principal) Solution : Le disque dur ne fonctionne pas. Faites réparer le disque dur. • Message : 2111 : Erreur de lecture sur SSD1 (M.2) Solution : Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD. • Message : 2112 : Erreur de lecture sur SSD2 (M.2) Solution : Le périphérique M.2 SSD ne fonctionne pas. Faites réparer le périphérique M.2 SSD. • Message : 2200 : Le type de machine et le numéro de série sont non valides. Solution : Le type de machine et le numéro de série sont non valides. Faites réparer l'ordinateur.
Solution : Le capteur thermique présente un problème. Eteignez immédiatement l'ordinateur et faites-le réparer.
• Incident : L'écran s'éteint de façon répétée. Solution : – Si Windows 7 est préinstallé sur votre ordinateur, vous pouvez désactiver tous les temporisateurs système, notamment le temporisateur de mise hors tension de l'écran LCD ou le temporisateur d'extinction, en procédant comme suit : 1. Lancez Power Manager. 2. Cliquez sur l'onglet Mode de gestion de l'alimentation, puis sélectionnez Performances maximales à partir des modes d'alimentation prédéfinis. – Si le système d'exploitation Windows 8 ou Windows 8.1 est préinstallé sur votre ordinateur, procédez comme suit : 1. Affichez le bureau et cliquez sur l'icône d'état de la batterie dans la zone de notification Windows. 2. Cliquez sur Autres options d'alimentation ➙ Afficher des modes supplémentaires, puis sélectionnez Hautes performances. • Incident : Au démarrage de l'ordinateur, rien ne s'affiche à l'écran et aucun son n'est émis. Remarque : Si vous n'êtes pas certain d'avoir entendu un son, mettez l'ordinateur hors tension en maintenant l'interrupteur d'alimentation enfoncé pendant au moins quatre secondes. Mettez l'ordinateur sous tension, puis écoutez à nouveau. Solution : Vérifiez que : – Le boîtier d'alimentation est raccordé à l'ordinateur et le cordon d'alimentation est inséré dans une prise électrique qui fonctionne. – L'ordinateur est allumé. (Appuyez de nouveau sur l'interrupteur d'alimentation pour confirmation). – Le niveau de luminosité de l'écran est correctement défini. Si un mot de passe à la mise sous tension est défini, appuyez sur n'importe quelle touche pour afficher l'invite de saisie, entrez le mot de passe approprié et appuyez sur Entrée. Si ces points sont vérifiés et si l'écran n'affiche toujours rien, faites réparer l'ordinateur. • Incident : Au démarrage de l'ordinateur, seul un pointeur blanc s'affiche sur un écran vide. Solution : Si vous avez modifié une partition sur votre unité de disque dur ou sur votre unité SDD en utilisant un logiciel de partition, il est possible que les informations relatives à cette partition ou que l'enregistrement d'initialisation principal soit détruit. Pour régler le problème, procédez comme suit : 1. Eteignez votre ordinateur, puis rallumez-le. 2. Si le résultat est identique, procédez comme suit : – Si vous avez utilisé le logiciel de partition, vérifiez l'état de la partition sur l'unité de disque dur à l'aide de ce logiciel puis restaurez la partition le cas échéant. 138
Effectuez l'une des opérations suivantes : – Touchez le dispositif de pointage TrackPoint ou le pavé tactile, ou appuyez sur une touche pour désactiver l'économiseur d'écran. – Appuyez sur l'interrupteur d'alimentation pour quitter le mode veille ou hibernation.
Tableau 7. Erreurs et signal sonore Incident Si votre module de mémoire ne fonctionne pas correctement, vérifiez les points suivants : 1. Vérifiez que le module de mémoire est installé et mis en place correctement dans votre ordinateur. Il peut s'avérer nécessaire de retirer tous les modules de mémoire ajoutés pour tester l'ordinateur uniquement avec les modules de mémoire installés en usine, puis de réinstaller les modules de mémoire un par un pour garantir une connexion correcte. 2. Vérifiez les messages d'erreur au démarrage. Exécutez les interventions appropriées pour les messages d'erreur de l'autotest à la mise sous tension (POST). Voir « Messages d'erreur » à la page 136. 3. Vérifiez que le dernier UEFI pour votre modèle a été installé. 4. Vérifiez la configuration et la compatibilité de la mémoire, y compris la taille de mémoire maximale et la vitesse de la mémoire. 5. Exécutez les programmes de diagnostic. Voir « Diagnostic des incidents » à la page 135.
Voici les incidents les plus courants liés à l'utilisation en réseau.
• Incident : Votre ordinateur ne peut pas se connecter au réseau. Solution : Vérifiez que :
Si l'incident persiste alors que le câble est correctement connecté et que la distance ne dépasse pas la limite maximale, essayez un autre câble. – Vous utilisez le pilote de périphérique approprié. Pour installer le pilote approprié, procédez comme suit : 1. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio ➙ Gestionnaire de périphériques. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 2. Si le point d'exclamation ! s'affiche en regard du nom de la carte sous Cartes réseau, vous n'utilisez peut-être pas le pilote approprié ou il a peut-être été désactivé. Pour le mettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence. 3. Cliquez sur Mettre à jour le logiciel du pilote et suivez les instructions affichées à l'écran. – Le port du concentrateur et la carte possèdent le même paramètre Duplex. Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si le mode Duplex défini n'est pas approprié, cela peut entraîner une réduction des performances, une perte de données ou une déconnexion. – Vous avez installé tous les logiciels de réseau nécessaires à votre environnement. Adressez-vous à l'administrateur du réseau local. • Incident : La carte cesse de fonctionner sans raison apparente. Solution : Des fichiers du pilote de réseau sont peut-être endommagés ou manquants. Mettez le pilote à jour en vous reportant à la solution ci-dessus afin de vous assurer que le pilote de périphérique approprié est installé. • Incident : J'utilise un Gigabit Ethernet avec une vitesse de 1 000 Mbits/s, la connexion échoue ou des erreurs se produisent. Solution : – Utilisez un câblage de catégorie 5 et assurez-vous que le câble de réseau est correctement connecté. – Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X). • Incident : La fonction Wake On LAN ne fonctionne pas. Solution : Assurez-vous que la fonction Wake on LAN est activée dans ThinkPad Setup. Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local. • Incident : J'utilise un modèle Gigabit Ethernet, mais il ne peut pas se connecter au réseau à une vitesse de 1 000 Mbits/s. En revanche, il se connecte à 100 Mbit/s. Solution : – Essayez un autre câble. – Vérifiez que le partenaire de liaison est défini pour une négociation automatique. – Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).
Incident : Je ne peux pas me connecter au réseau à l'aide de la carte de réseau sans fil intégrée. Solution : Vérifiez que :
Remarque : Si vous utilisez Windows 7, cliquez sur Afficher les icônes cachées dans la barre des tâches. L'icône Access Connections s'affiche. Pour plus d'informations sur l'icône, reportez-vous au système d'aide d'Access Connections. Sous Windows 7, vérifiez le nom de réseau (SSID) et les informations de chiffrement. Utilisez le programme Access Connections pour vérifier ces informations qui différencient les majuscules et les minuscules.
Incident : Un message indique qu'une carte réseau étendu non-autorisée est installée. Solution : La carte réseau étendu n'est pas prise en charge sur cet ordinateur. Retirer la carte WAN. Remarque : Tous les modèles d'ordinateurs ne sont pas équipés d'une carte réseau étendu sans fil.
Remarque : Vérifiez votre connexion à tout moment et assurez-vous qu'aucun autre périphérique compatible Bluetooth ne recherche l'unité à laquelle vous souhaitez vous connecter. La recherche simultanée n'est pas autorisée dans les connexions Bluetooth. • Incident : Le son ne provient pas du casque Bluetooth mais du haut-parleur local, même si le casque Bluetooth est connecté à l'aide du profil Casque ou du profil AV. Solution : Procédez comme suit : 1. Quittez l'application qui utilise le dispositif sonore (par exemple Windows Media Player). 2. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio ➙ Son ➙ Lecture. 3. Si vous utilisez un profil Casque, sélectionnez Audio mains-libres Bluetooth et cliquez sur le bouton Définir par défaut. Si vous utilisez un profil AV, sélectionnez Audio stéréo et cliquez sur le bouton Définir par défaut. 4. Cliquez sur OK pour fermer la fenêtre Son. • Incident : Les éléments PIM envoyés depuis les systèmes d'exploitation Windows 7 ne peuvent pas être reçus correctement dans le carnet d'adresses des autres périphériques compatibles Bluetooth. Solution : Le système d'exploitation Windows 7 envoie les éléments PIM au format XML, mais la plupart des périphériques compatibles Bluetooth gèrent les éléments PIM au format vCard. Si un autre périphérique compatible Bluetooth peut recevoir un fichier via Bluetooth, un élément PIM envoyé depuis Windows 7 devrait pouvoir être enregistré sous forme de fichier avec l'extension .contact.
Voici les incidents les plus courants liés au clavier et aux autres dispositifs de pointage.
• Incident : Le pointeur dérive lorsque l'ordinateur est mis sous tension ou lorsqu'il reprend un mode de fonctionnement normal. Solution : Le pointeur peut dériver lorsque vous n'utilisez pas le dispositif de pointage du curseur TrackPoint en mode de fonctionnement normal. Ceci est normal pour le dispositif de pointage du curseur TrackPoint et n'est pas considéré comme un incident. La dérive du pointeur peut durer plusieurs secondes dans les conditions suivantes : – Lorsque vous allumez l'ordinateur. Chapitre 10. Résolution des incidents informatiques
Solution : Assurez-vous que le dispositif de pointage TrackPoint ou le pavé tactile est activé dans la fenêtre Propriétés de la souris.
• Incident : Une partie ou la totalité des touches du clavier ne fonctionnent pas. Solution : Si un pavé numérique externe est connecté : 1. Mettez l'ordinateur hors tension. 2. Retirez le pavé numérique externe. 3. Rallumez l'ordinateur et essayez de nouveau le clavier. Si l'incident lié au clavier est résolu, reconnectez soigneusement le pavé numérique externe et le clavier externe. Vérifiez que vous avez installé correctement les connecteurs. Si l'incident persiste, assurez-vous que le pilote de périphérique adéquat est bien installé en procédant comme suit : 1. Ouvre le Panneau de configuration. Modifiez le Panneau de configuration de Catégorie à Grandes icônes ou Petites icônes. 2. Cliquez sur Clavier. 3. Sélectionnez l'onglet Matériel. Dans le volet Propriétés du périphérique, assurez-vous que vous voyez le message : Etat du périphérique : Ce périphérique fonctionne correctement. Si certaines touches du clavier ne fonctionnent toujours pas, faites réparer l'ordinateur. • Incident : Une partie ou la totalité des touches du pavé numérique externe ne fonctionnent pas. Solution : Assurez-vous que le pavé numérique externe est correctement connecté à l'ordinateur.
Cette rubrique présente les incidents les plus courants liés aux différentes unités d'affichage et multimédia : écran de l'ordinateur, écran externe, périphériques audio et unité de disque optique.
• Incident : L'écran reste noir. Solution : Procédez comme suit : – Appuyez sur la touche F7 pour faire apparaître l'image. – Si vous utilisez le boîtier d'alimentation ou la batterie et que la jauge de batterie indique que la batterie n'est pas déchargée, appuyez sur la touche F6 pour éclaircir l'affichage. – Si votre ordinateur est en mode veille, appuyez sur l'interrupteur d'alimentation pour quitter ce mode. – Si l'incident persiste, procédez comme indiqué dans la section Solution de l'incident ci-dessous. • Incident : L'affichage est illisible ou déformé. Solution : Vérifiez que : – Le pilote d'affichage est correctement installé. – La résolution de l'affichage et la qualité des couleurs sont correctement définies. – Le type d'écran est correct.
Remarque : Le nom de pilote de périphérique dépend du processeur vidéo installé dans l'ordinateur. 4. Cliquez sur l'onglet Écran pour vous assurer que le type d'écran correct s'affiche dans la fenêtre type d'écran. Cliquez ensuite sur le bouton Propriétés. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Vérifiez la zone Etat du périphérique et assurez-vous que le périphérique fonctionne correctement. Si le périphérique ne fonctionne pas correctement, cliquez sur le bouton Résolution des problèmes et suivez les instructions qui s'affichent à l'écran. Remarque : Le nom de pilote de périphérique dépend du processeur vidéo installé dans l'ordinateur. 5. Cliquez sur l'onglet Gestion des couleurs, puis cliquez sur le bouton Gestion des couleurs. Dans la fenêtre Gestion des couleurs affichée, cliquez sur l'onglet Avancé et assurez-vous que les paramètres de la zone Paramètres par défaut du système de couleurs Windows sont définis selon vos préférences. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. • Incident : Des caractères incorrects s'affichent à l'écran. Solution : Avez-vous correctement installé le système d'exploitation ou le programme ? S'ils ont été installés et configurés correctement, faites réparer l'ordinateur. • Incident : L'écran reste allumé même après la mise hors tension de l'ordinateur. Solution : Maintenez l'interrupteur d'alimentation enfoncé pendant au moins quatre secondes pour éteindre l'ordinateur, puis rallumez-le. • Incident : Des points manquants, décolorés ou brillants s'affichent à chaque mise sous tension de l'ordinateur. Solution : Il s'agit d'une caractéristique de la technologie TFT. L'écran de l'ordinateur contient de nombreux transistors à couche mince (TFT). Quelques points manquants, décolorés ou brillants peuvent apparaître sur l'écran à tout moment.
• Incident : L'écran externe est vierge. Solution : Pour afficher l'image, appuyez sur la touche F7 et sélectionnez l'écran souhaité. Si l'incident persiste, procédez comme suit : 1. Branchez l'écran externe sur un autre ordinateur pour vous assurer qu'il fonctionne. 2. Rebranchez-le sur votre ordinateur. 3. Reportez-vous au manuel fourni avec l'écran externe pour vérifier les résolutions et fréquences de rafraîchissement prises en charge. – Si l'écran externe admet les mêmes résolutions que celles de l'écran de l'ordinateur ou des résolutions plus élevées, regardez la sortie sur l'écran externe ou sur l'écran externe et l'écran de l'ordinateur.
Solution : Assurez-vous que le type d'écran est correct et contrôlez les autres informations. Si nécessaire, mettez à jour le pilote de l'écran. Voir « Configuration du type d'écran externe » à la page 40. • Incident : L'affichage est illisible ou déformé. Solution : Vérifiez que : – Les informations concernant l'écran sont correctes et que le type d'écran sélectionné est approprié. Consultez la solution correspondant à l'incident ci-dessus. – Assurez-vous qu'une fréquence de rafraîchissement appropriée est sélectionnée, en procédant comme suit : 1. Branchez l'écran externe sur le port d'écran, puis sur une prise secteur. 2. Allumez l'écran externe et l'ordinateur. 3. Cliquez avec le bouton droit de la souris sur le bureau, puis sur Résolution d'écran. Remarque : Si l'ordinateur ne parvient pas à détecter l'écran externe, cliquez sur le bouton Détecter. 4. Cliquez sur l'icône correspondant à l'écran souhaité (l'icône Ecran-2 correspond à l'écran externe). 5. Cliquez sur Paramètres avancés. 6. Cliquez sur l'onglet Ecran. 7. Sélectionnez la fréquence de rafraîchissement de l'écran appropriée. • Incident : Des caractères incorrects s'affichent à l'écran. Solution : Avez-vous correctement suivi la procédure d'installation du système d'exploitation ou du programme ? Si c'est le cas, faites réparer l'écran externe. • Incident : La fonction d'extension du bureau ne fonctionne pas. Solution : Activez la fonction d'extension du bureau. Voir « Utilisation du double affichage » à la page 42. • Incident : Si vous utilisez la fonction d'extension du bureau, vous ne pouvez pas augmenter la résolution ou la fréquence de rafraîchissement sur l'écran secondaire. Solution : Modifiez la résolution et le nombre de couleurs pour réduire la valeur des paramètres de l'écran principal. • Incident : Le changement d'écran ne fonctionne pas. Solution : Si vous utilisez la fonction d'extension du bureau, désactivez-la et changez l'unité d'affichage en sortie. Si la lecture d'un DVD ou d'un clip est en cours, vous devez arrêter la lecture, fermer le programme, puis changer l'unité d'affichage en sortie. • Incident : La position de l'écran externe est incorrecte lorsque celui-ci est réglé sur une résolution élevée. Solution : Parfois, lorsque vous utilisez une résolution élevée du type 1600 x 1200, l'image se déplace vers la gauche ou vers la droite de l'écran. Pour corriger cela, assurez-vous que votre écran externe prend en charge le mode d'affichage (la résolution et la fréquence de rafraîchissement) que vous avez défini. Si ce n'est pas le cas, définissez un mode d'affichage conforme à ce que votre écran peut prendre en charge. Si, malgré tout, le mode d'affichage qui vous intéresse ne peut être pris en charge, allez dans le menu Réglages de l'écran en question et réglez ses paramètres à cet endroit. En général, l'écran externe dispose de boutons pour l'accès au menu Réglages. Pour plus d'informations, consultez la documentation fournie avec l'écran.
3. Cliquez sur Gestionnaire de périphériques. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. 4. Cliquez deux fois sur Contrôleurs son, vidéo et jeux. 5. Assurez-vous que le pilote Realtek HD Audio est activé et correctement configuré : • Incident : Le son ne provient pas du casque ou d'un haut-parleur, ou l'ordinateur ne peut pas enregistrer des sons. Solution : Pour basculer d'un périphérique à un autre (par exemple, d'un haut-parleur à un casque, ou d'un micro externe à un micro), procédez comme suit : 1. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio. 2. Cliquez sur l'icône Realtek HD Manager. 3. Vérifiez que vous êtes en mode MULTI-STREAM dans la fenêtre Paramètres avancés du périphérique. 4. Dans la fenêtre Mixage du Volume, sélectionnez le périphérique de votre choix (haut-parleurs par exemple). 5. Lisez un fichier son à l'aide d'un programme de musique (Windows Media Player par exemple). Assurez-vous que du son est maintenant émis par les haut-parleurs. 6. Par la suite, si vous souhaitez basculer vers un casque, fermez le programme de musique. 7. Accédez à la fenêtre de Mixage du Volume. Sélectionnez un autre périphérique, en l'occurrence, le casque. 8. Lisez un fichier son à l'aide du programme de musique. Assurez-vous que le son provient maintenant du casque connecté directement au système. Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Manager. Remarque : Dans la fenêtre de mixage du Volume de Realtek HD Manager, une coche située en regard de l'entrée correspondant à un périphérique (haut-parleurs pour un périphérique de lecture ou microphone pour un périphérique d'enregistrement par exemple) signifie que ce périphérique a été sélectionné. • Incident : Les enregistrements effectués à l'aide du micro sont d'un niveau sonore trop faible. Solution : Vérifiez que la fonction d'amplification du micro est activée et configurée en procédant comme suit : 1. Ouvrez le Panneau de configuration et cliquez sur Matériel et audio. 2. Cliquez sur Son. 3. Cliquez sur l'onglet Enregistrement dans la fenêtre Son. 4. Sélectionnez Microphone et cliquez sur le bouton Propriétés. 5. Cliquez sur l'onglet Niveaux, puis déplacez le curseur d'amplification du micro vers le haut. 6. Cliquez sur OK. Remarque : Pour plus d'informations sur le réglage du volume, reportez-vous au système d'aide en ligne de Windows. • Incident : Il est impossible de déplacer un curseur de volume ou de balance. Solution : Si le curseur est grisé (désactivé), cela signifie que sa position est figée par le matériel et vous ne pouvez pas la modifier.
• Incident : Le curseur de balance ne peut pas couper complètement le son d'un canal. Solution : Ce curseur est conçu pour compenser les différences de balance mineures et ne permet pas de couper complètement le son de l'un des canaux. • Incident : Le son ne peut pas être complètement coupé, même lorsque vous réglez le volume général au minimum. Solution : Même lorsque vous avez réglé le curseur de mixage du volume au minimum, du son reste toujours audible. Pour complètement couper le son, appuyez sur le bouton de coupure du haut-parleur. • Incident : Si vous branchez un casque sur l'ordinateur lors d'une lecture audio, un haut-parleur ne produit pas de son. Solution : Une fois le casque connecté, le flot de données est automatiquement redirigé vers ce dernier. Si vous souhaitez écouter le son par le biais des haut-parleurs, définissez ces derniers comme périphérique par défaut. Pour plus d'informations, reportez-vous au système d'aide de Realtek HD Audio.
• Incident : La surface du lecteur est sale, tachée ou mouillée. Solution : Nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux. • Incident : Il arrive souvent que le lecteur ne parvienne pas à enregistrer ou authentifier votre empreinte digitale. Solution : Si la surface du lecteur est sale, tachée ou mouillée, nettoyez soigneusement la surface du lecteur avec un chiffon non pelucheux, sec et doux. Pour obtenir des conseils sur l'entretien du lecteur d'empreintes digitales, voir « Utilisation du lecteur d'empreintes digitales » à la page 58.
Cette rubrique fournit des instructions sur la batterie et l'identification des incidents relatifs à l'alimentation.
• Incident : La batterie intégrée ne peut pas être chargée complètement dans le délai de charge standard lorsque l'ordinateur est hors tension. Solution : La batterie intégrée est peut-être trop déchargée. Procédez comme suit : 1. Mettez l'ordinateur hors tension. 2. Branchez le boîtier d'alimentation sur l'ordinateur et laissez-le recharger la batterie. Si un chargeur rapide est disponible, utilisez-le pour recharger la batterie intégrée. Si la batterie intégrée n'est pas chargée entièrement dans les 24 heures, appelez le centre de support client Lenovo pour la faire réparer. • Incident : L'ordinateur s'arrête avant que l'icône d'état de la batterie n'indique que cette dernière est déchargée, ou l'ordinateur fonctionne après que l'icône d'état de la batterie indique que cette dernière est déchargée. Solution : Déchargez puis rechargez la batterie intégrée. • Incident : La durée de fonctionnement d'une batterie intégrée complètement chargée est courte.
Solution : Le dispositif de protection contre les surtensions de la batterie intégrée est peut-être actif. Mettez l'ordinateur hors tension pendant une minute pour réinitialiser ce dispositif, puis remettez-le sous tension. • Incident : La batterie intégrée ne peut pas être rechargée. Solution : Vous ne pouvez pas charger la batterie si elle est trop chaude. Eteignez l'ordinateur et laissez-la refroidir à température ambiante. Une fois qu'elle a refroidi, rechargez la batterie. Si la batterie n'est toujours pas chargée, appelez le centre de support client Lenovo pour la faire réparer.
Incident : Le boîtier d'alimentation est branché sur l'ordinateur et sur une prise électrique fonctionnelle, mais son icône (prise de courant) ne s'affiche pas dans la zone de notification Windows. En outre, son voyant d'alimentation ne s'allume pas. Solution : Procédez comme suit : 1. Vérifiez que le branchement du boîtier d'alimentation est correct. Pour obtenir des instructions sur le branchement du boîtier d'alimentation, consultez les documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur. 2. Si le branchement au boîtier d'alimentation est correct, mettez l'ordinateur hors tension, débranchez le boîtier d'alimentation. 3. Rebranchez le boîtier d'alimentation, puis mettez l'ordinateur sous tension. 4. Si l'icône du boîtier d'alimentation n'apparaît toujours pas dans la zone de notification Windows, faites contrôler l'ordinateur et le boîtier d'alimentation par un technicien de maintenance.
Imprimez dès maintenant ces instructions et conservez-les à portée de votre ordinateur pour vous y reporter ultérieurement. Si votre ordinateur n'est pas du tout alimenté, vérifiez les éléments suivants : 1. Vérifiez l'interrupteur d'alimentation. Reportez-vous à la section « Voyants d'état » à la page 8. L'interrupteur d'alimentation s'allume lorsque l'ordinateur est sous tension. 2. Vérifiez toutes les connexion d'alimentation. Retirez les multiprises et les dispositifs de protection contre les surtensions pour brancher le boîtier d'alimentation directement sur le socle de la prise de courant. 3. Inspectez le boîtier d'alimentation. Vérifiez qu'il n'est pas endommagé et assurez-vous que le cordon d'alimentation est correctement raccordé au boîtier et à l'ordinateur. 4. Vérifiez la source d'alimentation fonctionne en connectant un autre périphérique à la prise. Si votre ordinateur ne fonctionne pas lorsqu'il est sur batterie, vérifiez les points suivants : 1. Si la batterie se décharge, branchez le boîtier d'alimentation pour la recharger. 2. Si la batterie est chargée et si l'ordinateur ne fonctionne pas, appelez le centre de support client Lenovo pour la faire réparer.
Incident : Le système ne répond pas et vous ne parvenez pas à mettre l'ordinateur hors tension. Solution : Mettez l'ordinateur hors tension en appuyant sur l'interrupteur d'alimentation et en le maintenant enfoncé pendant au moins quatre secondes. Si le système ne se réinitialise toujours pas, débranchez le
Si vous recevez un message d'erreur avant le chargement du système d'exploitation, exécutez les interventions appropriées pour les messages d'erreur à la mise sous tension (POST). Voir « Messages d'erreur » à la page 136. Si vous recevez un message d'erreur pendant que le système d'exploitation charge la configuration du bureau à la fin de l'autotest à la mise sous tension (POST), vérifiez les points suivants : 1. Accédez au site Web de support Lenovo à l'adresse http://www.lenovo.com/support et recherchez le message d'erreur. 2. Accédez à la page d'accueil de la Base de connaissances Microsoft à l'adresse http://support.microsoft.com/ et recherchez le message d'erreur.
• Incident : L'ordinateur entre en mode veille inopinément. Solution : Si le microprocesseur est en surchauffe, l'ordinateur entre automatiquement en mode veille pour permettre à l'ordinateur de se refroidir et pour protéger le microprocesseur et les autres composants internes. Consultez les paramètres du mode veille. • Incident : L'ordinateur entre en mode veille immédiatement après l'autotest à la mise sous tension. Solution : Assurez-vous des points suivants : – La batterie est chargée. – La température d'exploitation est dans la plage admise. Reportez-vous à la section « Environnement d'exploitation » à la page 13. Si la batterie est chargée et que la température est dans la plage admise, faites réparer l'ordinateur. • Incident : Une erreur de très faible charge de la batterie se produit et l'ordinateur s'arrête immédiatement. Solution : La charge de la batterie est faible. Branchez le boîtier d'alimentation à l'ordinateur et à une prise de courant. • Incident : L'écran de l'ordinateur n'affiche rien après utilisation de la touche Fn pour sortir du mode veille. Solution : Vérifiez si un écran externe a été déconnecté ou mis hors tension lorsque l'ordinateur était en mode veille. Si c'est le cas, connectez ou mettez sous tension l'écran externe avant de sortir du mode veille. Lorsque vous sortez du mode veille sans connecter ou mettre sous tension l'écran externe et lorsque l'écran de l'ordinateur n'affiche rien, appuyez sur la touche F6 pour rétablir l'affichage. • Incident : L'ordinateur ne sort pas du mode veille ou le voyant d'état du système (logo ThinkPad lumineux) clignote lentement et l'ordinateur ne fonctionne pas. Solution : Si le système ne sort pas du mode veille, cela signifie qu'il a dû passer en mode veille ou hibernation automatiquement car la batterie est déchargée. Vérifiez le voyant d'état du système (logo ThinkPad lumineux). – Si le voyant d'état du système (logo ThinkPad lumineux) clignote lentement, votre ordinateur est en mode veille. Branchez le boîtier d'alimentation sur l'ordinateur, puis appuyez sur Fn. – Si le voyant d'état du système (logo ThinkPad lumineux) est éteint, votre ordinateur est hors tension ou en mode hibernation. Branchez le boîtier d'alimentation sur l'ordinateur, puis appuyez sur l'interrupteur d'alimentation pour reprendre l'opération.
Si l'ordinateur tente d'accéder au mode veille mais si la requête est rejetée, le périphérique relié au connecteur USB a peut-être été désactivé. Dans ce cas, procédez à une opération de déconnexion puis de connexion à chaud du port USB. • Incident : La batterie se décharge légèrement lorsque l'ordinateur est en mode hibernation. Solution : Si la fonction de réveil est activée, l'ordinateur consomme une petite quantité d'énergie. Il ne s'agit pas d'un défaut. Pour plus d'informations, voir « Modes d'économie d'énergie » à la page 32.
Cette section présente les incidents liés à l'unité de disque dur et à l'unité SSD.
• Incident : L'unité de disque dur émet un cliquetis par intermittence. Solution : Ce bruit se produit : – Lorsque l'unité de disque dur accède aux données ou cesse d'y accéder. – Lorsque vous transportez l'unité de disque dur. –
• Incident : L'unité de disque dur ne fonctionne pas. Solution : Dans le menu Startup de ThinkPad Setup, assurez-vous que l'unité de disque dur figure dans la liste Boot priority order. Si l'unité figure dans la liste Excluded from boot order , elle est désactivée. Sélectionnez l'entrée correspondante dans la liste et appuyez Shift+1 pour la déplacer dans la liste Boot priority order. • Incident : Après avoir défini un mot de passe d'accès au disque dur, vous avez placé l'unité de disque dur dans un autre ordinateur. Vous ne pouvez plus déverrouiller le mot de passe d'accès au disque dur. Solution : L'ordinateur prend en charge un algorithme étendu de mot de passe. Il se peut qu'un ordinateur moins récent que le vôtre ne prenne pas en charge cette fonction de sécurité.
Solution : Faites appel à l'outil de défragmentation de disque sous Windows pour accéder plus rapidement aux données.
Incident : Une application ne fonctionne pas correctement.
Reportez-vous aux manuels fournis avec l'application. Vérifiez les points suivants : • L'application est compatible avec votre système d'exploitation. • D'autres applications s'exécutent correctement sur l'ordinateur. • Les pilotes de périphérique requis sont installés. • L'application fonctionne lorsqu'elle est exécutée sur d'autres ordinateurs. Si un message d'erreur apparaît lors de l'exécution de l'application, reportez-vous aux manuels fournis avec l'application. Si l'application ne fonctionne toujours pas correctement, prenez contact avec le distributeur ou avec un responsable de la maintenance.
Voici les incidents les plus courants liés aux ports et aux connecteurs.
Solution : Ouvrez la fenêtre Gestionnaire de périphériques. Vérifiez que la configuration du port USB, l'affectation des ressources de l'ordinateur et l'installation du pilote de périphérique sont correctes. Pour ouvrir la fenêtre du Gestionnaire de périphériques, accédez au Panneau de configuration et cliquez sur Matériel et audio ➙ Gestionnaire de périphériques. Si vous êtes invité à entrer un mot de passe administrateur ou une confirmation, entrez le mot de passe ou confirmez. Reportez-vous à la section « Diagnostic des incidents » à la page 135 et exécutez un test de diagnostic du connecteur USB.
Incident : L'ordinateur ne démarre pas lorsque vous tentez de l'activer et ne répond pas lorsque vous tentez une reprise. Solution : Vérifiez que : • Le boîtier d'alimentation est connecté à la station d'accueil. • L'ordinateur est correctement raccordé à la station d'accueil.
Lenovo. Enregistrement de votre ordinateur Enregistrez votre ordinateur auprès de Lenovo. Pour plus d'informations, voir « Enregistrement de votre ordinateur » à la page 19. Téléchargement des mises à jour système Le fait de télécharger des logiciels mis à jour peut vous aider à résoudre certains incidents se produisant sur votre ordinateur. Pour télécharger des logiciels mis à jour, accédez au site Web suivant et suivez les instructions qui s'affichent à l'écran : http://www.lenovo.com/support Enregistrement des informations Avant de contacter un technicien Lenovo, rassemblez les informations importantes concernant votre ordinateur, indiquées ci-après. Enregistrement des symptômes et des caractéristiques de l'incident Rassemblez les réponses aux questions ci-dessous avant d'appeler l'assistance technique. Ainsi, vous pourrez obtenir de l'aide le plus rapidement possible. • Quelle est la nature de l'incident ? Est-il continuel ou ponctuel ? • Est-ce qu'un message d'erreur apparaît ? Quel est le code d'erreur, le cas échéant ? • Quel système d'exploitation utilisez-vous ? Quelle version ? • Quels programmes étaient en cours de fonctionnement au moment de l'incident ? • Pouvez-vous reproduire l'incident ? Si oui, comment ? Enregistrement des informations système L'étiquette indiquant le numéro de série se trouve sur la face inférieure de votre ordinateur. Notez le type de votre machine et son numéro de série. • Quel est le nom du produit Lenovo ? • Quel est le type de la machine ? • Quel est son numéro de série ?
Les Service Packs Microsoft constituent la source logicielle la plus actualisée pour les mises à jour de produits Windows. Ils peuvent être téléchargés via le Web (des frais de connexion peuvent être appliqués) ou sont disponibles sur disque. Pour obtenir plus d'informations et accéder à des liens connexes, consultez la page http://www.microsoft.com. Lenovo offre une assistance technique pour l'installation des Service Packs des produits Microsoft Windows préchargés par Lenovo. Pour plus d'informations, prenez contact avec le centre de support client.
De nombreux incidents informatiques peuvent être résolus sans assistance extérieure. Si un incident se produit sur votre ordinateur, consultez en premier lieu la partie relative à l'identification des incidents dans la documentation fournie avec votre ordinateur. Si vous pensez qu'il s'agit d'un incident lié au logiciel, consultez la documentation, y compris les fichiers Readme et les systèmes d'aide, inclus dans le système d'exploitation ou le programme d'application. Les ordinateurs portables ThinkPad sont livrés avec un ensemble de programmes de diagnostic qui permettent d'identifier les incidents liés au matériel. Pour savoir comment utiliser ces programmes, voir « Diagnostic des incidents » à la page 135. Les informations de résolution des incidents et les programmes de diagnostic peuvent indiquer que vous devez utiliser des pilotes de périphériques complémentaires ou mis à jour ou d'autres logiciels. Vous pouvez consulter les informations techniques les plus à jour et télécharger les pilotes de périphérique et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support.
Des informations relatives au support technique sont disponibles sur le site Web du support Lenovo à l'adresse suivante : http://www.lenovo.com/support Ce site Web contient les informations du support les plus récentes sur les sujets suivants : • Pilotes et logiciels • Solutions de diagnostic • Garantie de produit et service • Détail du produit et des pièces • Manuels et guides d'utilisation • Base de connaissances et foire aux questions
• Réparation matérielle - S'il s'avère que l'incident provient d'un matériel Lenovo sous garantie, un personnel de maintenance qualifié est disponible pour assurer le niveau de service adéquat. • Gestion de modifications techniques - Occasionnellement, il peut arriver que des modifications postérieures à la vente d'un produit soient nécessaires. Lenovo ou votre revendeur, s'il est agréé par Lenovo, effectuera les modifications techniques (EC) applicables à votre matériel. Les éléments suivants ne sont pas couverts par la garantie : • Remplacement ou utilisation de pièces non fabriquées pour ou par Lenovo, ou pièces non garanties par Lenovo • Identification des problèmes d'origine logicielle • Configuration de UEFI BIOS lors d'une installation ou d'une mise à niveau • Changements, modifications ou mises à niveau des pilotes de périphérique • Installation et maintenance de systèmes d'exploitation de réseau (NOS) • Installation et la maintenance des programmes d'application Pour plus d'informations sur les dispositions relatives à la Garantie applicable à votre matériel Lenovo, reportez-vous à la section « Informations relatives à la garantie » des documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec votre ordinateur. Lors de l'appel, restez si possible à proximité de votre ordinateur au cas où le technicien devrait vous fournir des indications permettant de résoudre l'incident. Avant d'effectuer l'appel, vérifiez que vous avez téléchargé les pilotes les plus récents et les dernières mises à jour système, exécuté les tests de diagnostic et noté les informations nécessaires. Avant d'appeler notre service d'assistance, munissez-vous des informations suivantes : • Type et modèle de machine • Numéros de série de votre ordinateur, de votre écran et des autres composants, ou votre preuve d'achat • Description de l'incident survenu • Libellé exact des messages d'erreur • Informations liées à la configuration matérielle et logicielle du système Numéros de téléphone Pour obtenir la liste des numéros de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous aux documents Consignes de sécurité, Déclaration de garantie et Guide de configuration fournis avec l'ordinateur. Remarque : Les numéros de téléphone sont susceptibles d'être modifiés sans préavis. Les derniers numéros de téléphone sont disponibles à l'adresse suivante : http://www.lenovo.com/support/phone. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.
Pendant et après la période de garantie, vous pouvez acheter des services complémentaires, tels que l'assistance pour les matériels, les systèmes d'exploitation et les programmes d'application Lenovo et non Lenovo, des services de configuration réseau, des services de réparation pour le matériel ayant fait l'objet de mises à niveau ou d'extensions, et des services d'installation personnalisés. La disponibilité et le nom des services peuvent varier selon les pays. Chapitre 11. Support

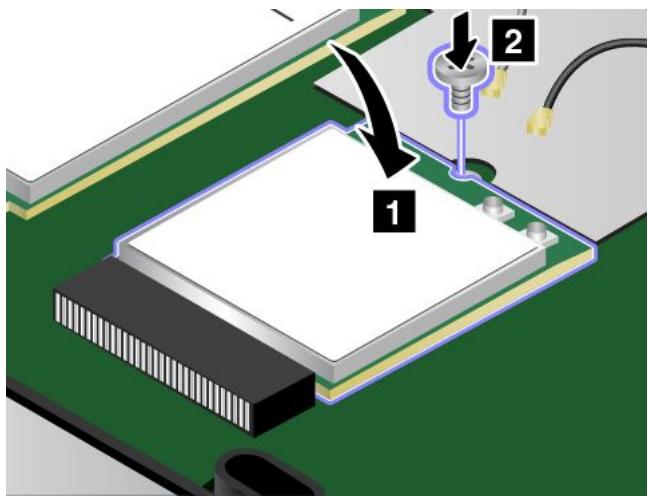

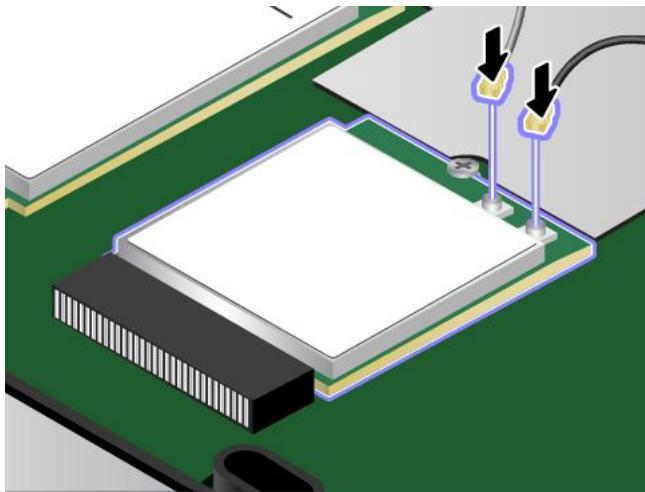

La carte réseau local sans fil M.2 est conçue pour pouvoir être utilisée avec un autre produit de réseau local reposant sur les technologies radio Direct Sequence Spread Spectrum (DSSS), Complementary Code Keying (CCK), et/ou Orthogonal Frequency Division Multiplexing (OFDM), et est conforme : • A la norme 802.11b/g, 802.11a/b/g ou 802.11n version 2.0 sur les réseaux locaux sans fil, telle que définie et approuvée par l'Institute of Electrical and Electronics Engineers. • A la certification WiFi (Wireless Fidelity) telle que définie par Wi-Fi Alliance. La carte Bluetooth est conforme aux spécifications Bluetooth 4.0 définies par la norme Bluetooth SIG (Special Interest Group). Elle prend en charge les profils suivants : • Advanced Audio Distribution Profile (A2DP) • Audio/Video Control Transport Protocol (AVCTP) • Audio/Video Distribution Transport Protocol (AVDTP) Dans certaines situations ou certains environnements, l'utilisation de cartes sans fil intégrées peut être restreinte par le propriétaire du bâtiment ou les responsables de l'entreprise. Il peut s'agir, par exemple, des situations et des lieux suivants : • Utilisation de cartes intégrées pour réseau sans fil dans des avions ou en milieu hospitalier, à proximité de pompes à essence, de zones présentant un risque d'explosion par amorçage d'un éventuel dispositif électro-explosif (détonateur électrique), de personnes porteuses de dispositifs médicaux électroniques ou d'implants tels que des stimulateurs cardiaques. • Dans tout autre environnement où le risque d'interférence avec d'autres appareils ou services est perçu ou identifié comme dangereux. Si vous ne connaissez pas les règles relatives à l'utilisation d'appareils sans fil qui sont en vigueur dans un lieu spécifique (un aéroport ou un hôpital, par exemple), il est recommandé de demander une autorisation d'utilisation de cartes sans fil intégrées avant de mettre l'ordinateur sous tension.

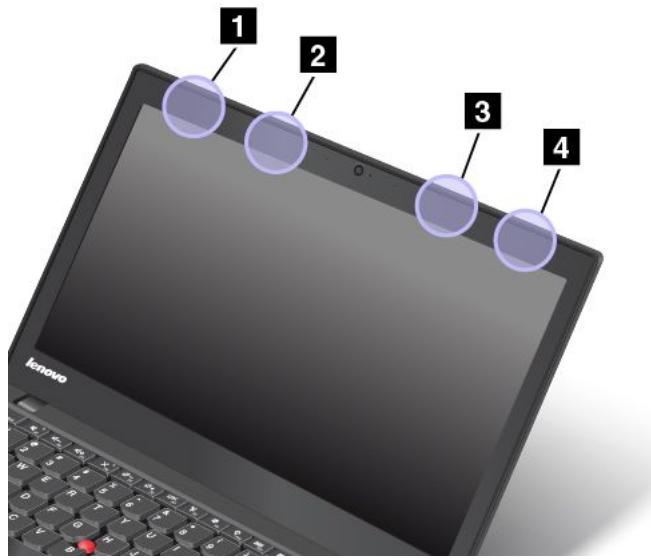

Les modèles ThinkPad se caractérisent par un système d'antennes intégrées à l'écran pour une réception optimale, permettant ainsi une communication sans fil où que vous soyez.
Si votre ordinateur est fourni sans le document Regulatory Notice, ce dernier est disponible sur le site Web à l'adresse suivante : http://www.lenovo.com/UserManual
L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'exception des pays sous embargo recensés dans la liste EAR E1.
Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] Les informations suivantes concernent l'ordinateur ThinkPad T440, types de machines 20B6 et 20B7. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. Directive de l'Union européenne relative à la conformité électromagnétique Le présent produit satisfait aux exigences en matière de protection énoncées dans la directive 2004/108/CE du Parlement européen et du Conseil relative au rapprochement des législations des États membres concernant la compatibilité électro-magnétique. Lenovo décline toute responsabilité en cas de non-respect de cette directive résultant d'une modification non recommandée du produit, y compris l'installation de cartes en option non Lenovo. Ce produit a été testé et est conforme aux limites établies pour les équipements de traitement de l'information de classe B telles que définies par la norme européenne EN 55022. La conformité aux limites établies pour les équipements de classe B offre une garantie acceptable contre les interférences avec les appareils de communication sous licence dans les zones résidentielles. Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia
Deutschsprachiger EU Hinweis: Avis de conformité VCCI à la règlementation pour la classe B (Japon)
Les utilisateurs d'équipements électriques et électroniques (EEE) portant la marque DEEE, ne doivent pas mettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récupération des déchets d'équipements électriques et électroniques et pour réduire tout effet potentiel des équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur la directive DEEE, accédez au site Web suivant : http://www.lenovo.com/recycling
Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at http://www.lenovo.com/recycling/japan. Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local. A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.
Les piles et batteries ou emballages des piles et batteries sont étiquetés conformément à la Directive Européenne 2006/66/CE sur les piles, les accumulateurs et les piles/accumulateurs usagés. Cette directive, applicable à l'ensemble de l'Union européenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés. Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas être jetées, mais récupérés en fin de vie, conformément à cette directive. Conformément à la Directive européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l’étiquette peut représenter le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas les mettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment
Energy) qui a pour but d'économiser de l'argent et de protéger l'environnement par le biais de produits et de pratiques efficaces. Lenovo est fier d'offrir à ses clients des produits répondant aux normes fixées par le programme ENERGY STAR. Si le logo ENERGY STAR est apposé, les ordinateurs Lenovo du type suivant ont été conçus et testés pour répondre aux normes du programme ENERGY STAR concernant les ordinateurs. 20B6 et 20B7 En utilisant les produits labellisés ENERGY STAR et en profitant des fonctions de gestion de l'énergie de votre ordinateur, vous participez à l'effort de réduction de la consommation d'électricité. Une consommation réduite en électricité peut permettre des économies au niveau de votre budget, participe à la protection de l'environnement et réduit les émissions de gaz à effet de serre. Pour plus d'informations sur ENERGY STAR, accédez au site Web : http://www.energystar.gov Lenovo vous encourage à utiliser l'énergie de façon efficace au quotidien. Pour vous y aider, Lenovo a prédéfini les fonctions de gestion de l'alimentation suivantes de sorte qu'elles s'activent dès que votre ordinateur est inactif pendant un certain temps : Mode de gestion de l'alimentation : économiseur d'énergie (paramètres lorsque l'appareil est branché sur le boîtier d'alimentation) • Arrêt de l'écran : au bout de 10 minutes • Mise en veille de l'ordinateur : au bout de 20 minutes • Paramètres avancés d'alimentation : – Arrêt des disques durs : au bout de 15 minutes – Hibernation : jamais
La fonction Wake on LAN est activée lors de la livraison de votre ordinateur Lenovo et reste valide même si l'ordinateur entre en mode veille. Si vous n'avez pas besoin de la fonction Wake on LAN lorsque l'ordinateur est en mode veille, vous pouvez réduire la consommation électrique et prolonger la durée de veille en désactivant la fonction Wake on LAN pour le mode veille. Pour désactiver le paramètre Wake on LAN en mode veille, procédez comme suit :
Propriétés. 5. Cliquez sur l'onglet Gestion de l'alimentation. 6. Décochez la case Autoriser ce périphérique à sortir l'ordinateur du mode veille. 7. Cliquez sur OK.
Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations contenues dans ce document n'affectent ni ne modifient les garanties ou les spécifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations contenues dans ce document ont été obtenues dans des environnements spécifiques et sont présentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé. Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies. Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent en aucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité. Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résulter d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.
Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.
Notice Facile
